MEPK9050 - Hotte M-SYSTEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	M-System
Modèle	MEPK9050
Alimentation	220-240 V ~ 50 Hz
Nombre de vitesses	3 (Lente, Moyenne, Rapide)
Éclairage	2 lampes basse tension (12 V AC)
Type de filtre	Filtre à graisses anti-adhésif + Filtre à charbon
Nettoyage du filtre à graisses	Trempage dans eau à 40-50°C avec détergent ou lave-vaisselle à 60°C
Nettoyage de la hotte	Tous les 2 mois avec eau chaude et détergent neutre ; débrancher avant nettoyage
Installation	Plafond renforcé (≥40 kg), trou diamètre 170 mm, sortie d'air vers l'extérieur
Poids supporté par le plafond	≥ 40 kg
Diamètre du conduit d'évacuation	170 mm
Type d'évacuation	Par conduit flexible vers l'extérieur
Température ambiante recommandée	Pièce bien ventilée
Usage	Domestique uniquement
Entretien du filtre à charbon	À remplacer régulièrement ; pas de nettoyage à chaud
Précautions de sécurité	Débrancher avant nettoyage ; ne pas utiliser avec flammes nues ; installation par un professionnel
Dépannage possible	Vérifier blocage ventilateur, condensateur, éclairage, fuites d'huile, vibrations
Pièces remplaçables	Moteur, condensateur, ventilateur, éclairage, filtre à graisses, filtre à charbon
Longueur du câble d'alimentation	Non spécifié – utiliser un cordon de type équivalent si endommagé
Garantie	Selon conditions fournisseur ; nécessite ticket de caisse
Nombre de pages de la notice	48

FOIRE AUX QUESTIONS - MEPK9050 M-SYSTEM

Comment nettoyer le filtre à graisses de la hotte MEPK9050 ?

Plongez le filtre dans de l'eau propre à 40-50°C avec un détergent doux pendant 2-3 minutes, puis brossez délicatement avec une brosse douce. Vous pouvez également le laver au lave-vaisselle à 60°C si le mode d'emploi le précise. Ne jamais utiliser de détergent corrosif.

Que faire si le moteur de la hotte ne tourne pas ?

Vérifiez d'abord que le ventilateur n'est pas bloqué. Si ce n'est pas le cas, le condensateur ou le moteur peut être endommagé. Dans ce cas, remplacez la pièce défectueuse ou contactez le service après-vente.

Quelle est la tension d'alimentation requise ?

La hotte fonctionne sous une tension de 220-240 V alternatif à 50 Hz. Vérifiez que votre installation correspond avant de brancher l'appareil.

Comment installer correctement la hotte au plafond ?

Le plafond doit supporter au moins 40 kg. Percez un trou de 170 mm de diamètre pour le conduit d'évacuation. Fixez la plaque support avec 12 vis, puis montez les cornières et la cheminée intérieure. Assurez-vous que l'ensemble est de niveau pour éviter l'accumulation de graisses.

Pourquoi l'éclairage ne fonctionne-t-il pas ?

L'éclairage peut être endommagé. Remplacez les lampes par des neuves. Si le problème persiste, vérifiez le câblage ou contactez un professionnel.

Comment entretenir la hotte pour éviter les odeurs ?

Nettoyez régulièrement le filtre à graisses et remplacez le filtre à charbon selon les préconisations. Assurez-vous que la hotte est correctement installée et que le conduit d'évacuation n'est pas obstrué.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais la pièce doit être suffisamment ventilée et les fumées doivent être évacuées par un conduit séparé de celui de la cuisinière. Respectez une distance suffisante entre la hotte et la cuisinière.

Que faire en cas de fuite d'huile de la hotte ?

Vérifiez l'étanchéité de la valve unidirectionnelle et des connexions. Appliquez de la colle ou du savon pour renforcer l'étanchéité si nécessaire. Si la fuite persiste, contactez le SAV.

Quelle est la cause des vibrations du corps de la hotte ?

Les vibrations peuvent provenir d'un ventilateur endommagé (à remplacer), d'un moteur mal fixé (à bloquer solidement) ou d'un corps de hotte mal attaché (à fixer correctement).

Comment contacter le service après-vente ?

En cas de panne, contactez le service après-vente de M-System. Conservez votre ticket de caisse et votre garantie pour pouvoir bénéficier de la réparation sous garantie.

MODE D'EMPLOI MEPK9050 M-SYSTEM

1. Introduction
2. Caracteristiques
3. Installation
4. Precautions à observer lors de l'installation
5. Instructions de sécurité
6. Utilisation de l'ordinateil
7. Entretien
8. .Anomalies de fonctionnement et remedes

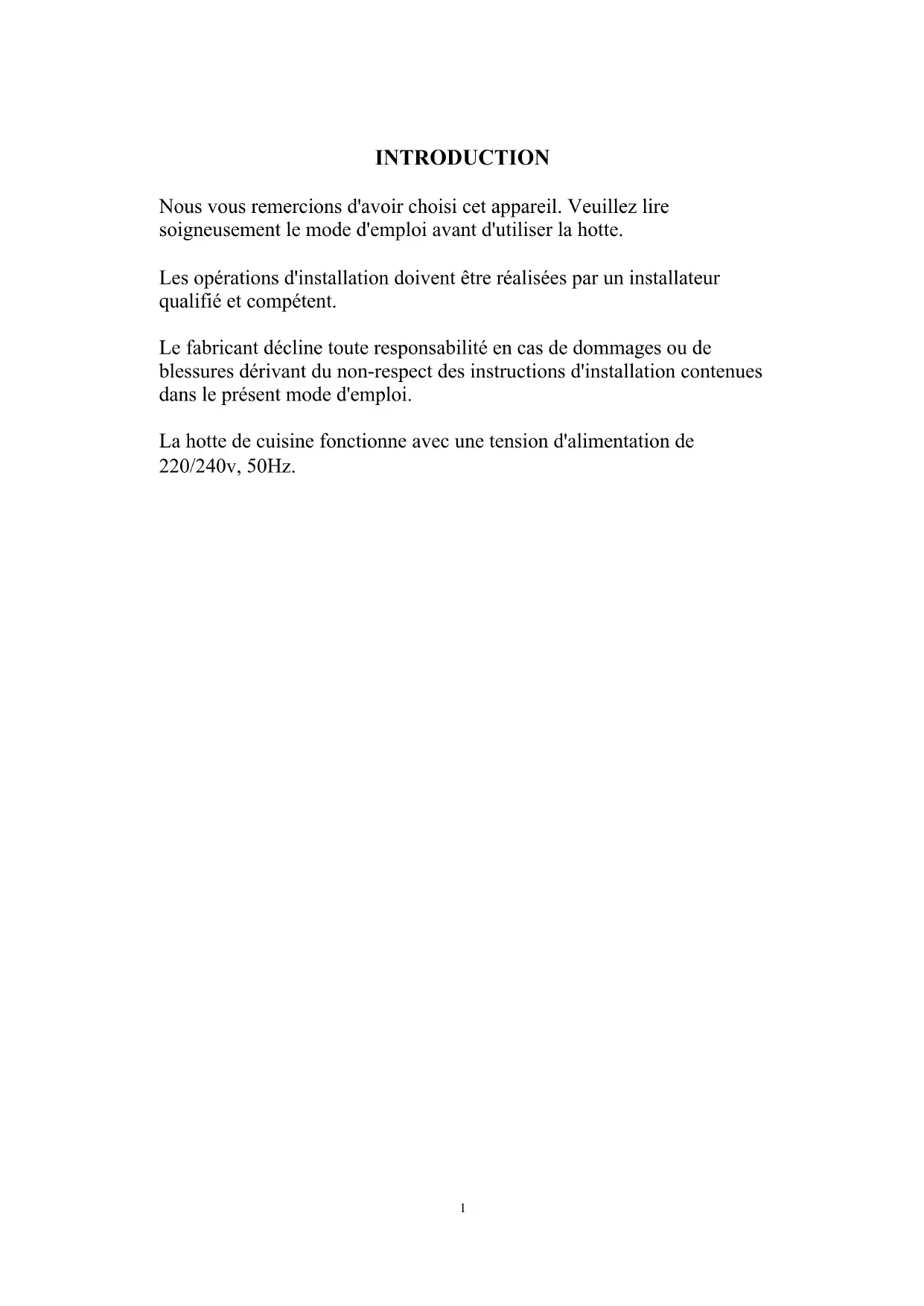

INTRODUCTION

Nous vous remercions d'avoir choisi cet apparéil. Veuillez tire soignement le mode d'emploi avant d'utiliser la hotte.

Les opérations d'installation doivent être réalisées par un installateur qualifié et compétent.

Le fabricant décline toute responsabilité en cas de dommages ou de blessures dérivant du non-respect des instructions d'installation contenues dans le present mode d'emploi.

La hotte de cuisine fonctionne avec une tension d'alimentation de 220/240v, 50Hz.

CHARACTERISTIQUES

1. La hotte est fabriquée à partir de matériaux d'excellente qualité et présente un design aérodynamique.
2. Grâce au moteur électrique puissant et silencieux et au ventilateur centrifuge dont elle est équipée, elle fournit une puissance d'aspiration elevée à un faible niveau de bruit. Elle est dotée d'un filtré à graisses avec revêtement anti-adhésif, facile à nettoyer.
3. L'éclairage est plus sur grâce à la plaque de circuits imprimés basse tension (12v AC).
4. Gracé à la structure particulière de la soufflerie et au design du collecteur d'huiles, les salissures sont absorbées en une seconde.

MONTAGE

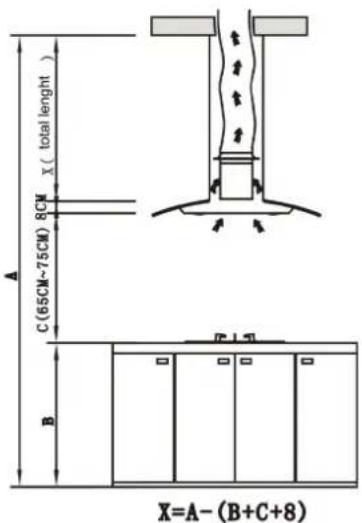

1 Le plafond doit être en mesure de supporter un poids d'au moins 40kg et désenter une épaisseur de 30~mm (voir illustration 2). Percez un trou de 170~mm de diamètre dans le plafond.
2 En fonction de la plaque support, percez 12 troughs dans le plafond (voir illustration 2). Fixez la plaque support au plafond à l'aide de 12 vis à tête plate ST640 mm, puis fixez la cornière dans la plaque support à l'aide de 8 vis M410 et d'un écrou M4 avec joint (voir illustration 1). ÀpRES avoir calculé la longueur de la cornière, fixez deux autres cornières à l'aide de 16 vis à tête plate M410 et un écrou M4 avec joint (la longueur de recouvrement de la cornière ne doit pas être inférieure à 100 mm).
3 Introduisez le tuyau flexible dans le trou de 170 mm précédemment perché (voir illustration 3).

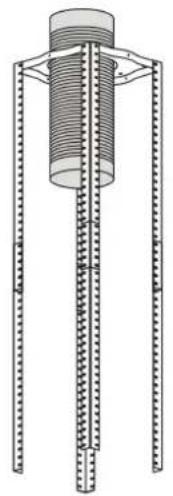

4 Raccordez la cheminée interieure à la plaque support à l'aide de 4 vis à tête plate ST48. Accrochez ensuite la cheminée interieure à l'aide de deux crochets (voir illustration 4).
5 Installez le conduit de refoulement et fixez-le à l'aide de 4 vis à tete plate ST48 (voir illustration 5).

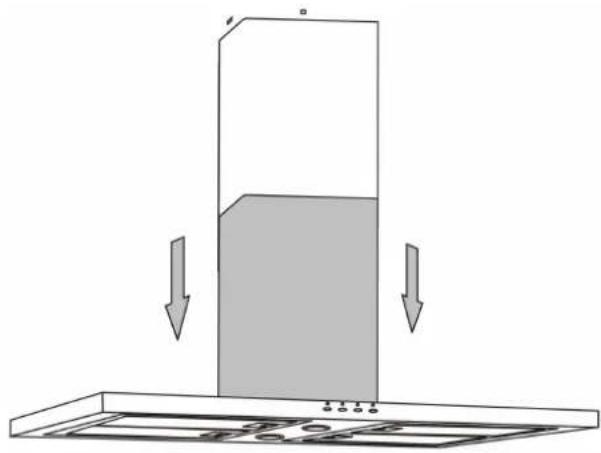

6 Tout en soutenant la hotte, insérez le corps de la hotte dans la cornière et fixez à l'aide de 16 vis à tête plate M410 (voir illustration 6).

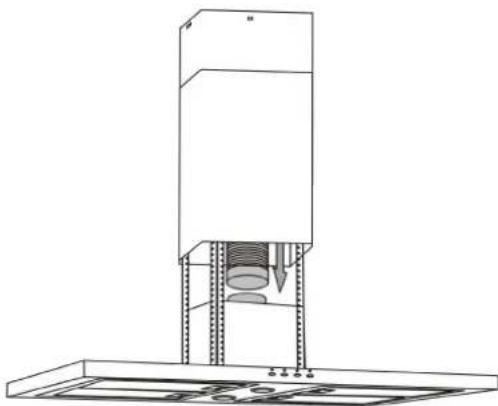

7 Insérez le tuyau flexible dans le conduit d'évacuation (voir illustration 7) après avoir vérifié que tout est en ordre ; posez le crochet et la cheminée extérieure : l'installation est terminée (voir illustration 8).

①

②

(3)

(4)

⑤

(6)

⑦

(8)

PRECAUTIONS À OBSERVER LORS DE L'INSTALLATION

1. Avant de procéder à l'installation, veillez à éliminer la poussière et les copeaux de bois pour éviter que ceux-ci ne soient aspirés.
2. Le conduit d'évacuation de la hotte ne doit pas être utilisé conjointement à : tuyaux du gaz, tuyaux de chauffage ou soufflerie d'air chaud.
3. Le conduit d'évacuation doit partager un coude ≤ 120^ , être installé parallèlement au point de départ ou au-dessus de celui-ci, et être raccordé à la paroi donnant vers l'extérieur.

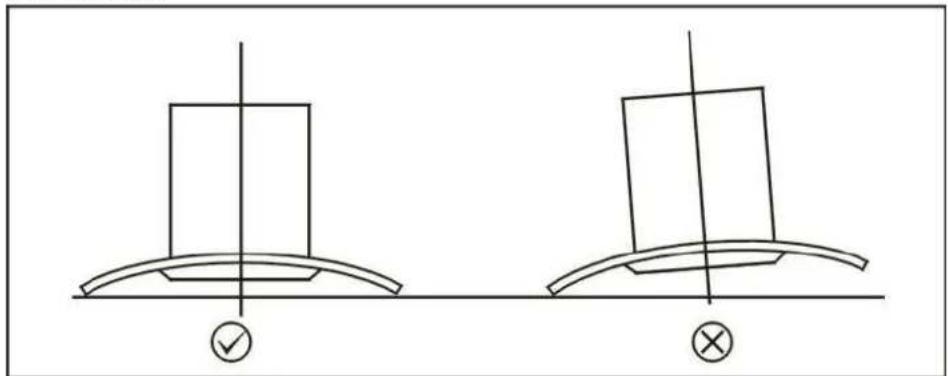

4. Une fois l'installation terminée, vérifie que l'extracteur est de niveau pour éviter que les graisses ne s'accumulent à l'une des extremités.

INSTRUCTIONS DE SECURITE

Empêchez les enfants d'utiliser la hotte de cuisine.
Cet apparciel est conçu exclusivement pour un usage domestique. Il ne peut être utilisé pour les cuissons au barbecue, dans les rôtisseries ou pour tout autre usage commercial.
Les opérations d'installation doivent être réalisées uniquement par un électricien qualifié ou toute autre personne compétente.
Nettoyez regulierement la hotte et le filtr, ain de garantir le bon f onctionnement de l'appareil.
Avant de proceder au nettoyage de la hotte, veillez toujours à la débrancher de l'alimentation secteur.
Procedez au nettoyage de la hotte en suivant les instructions fournies dans la presente notice. Evitez que la hotte ne prenne feu.
Ne sechez pas la hotte à l'aide de flammes nues.
En cas de probleme de fonctionnement, contactez le Service Aprees-vente.
Veilles à ce que la piece dans laquelle sont installées la hotte et la cuisinière à gaz soit suffisamment ventilée.
Les fumées doivent être evacuées à travers un conduit séparé du conduit utilisé pour la cusinière à gaz ou tout autre apparéil de cuisine.
Avant de proceser à l'installation et d'utiliser l'appareil, vérifie que la tension (V) et la frquence (Hz) indiquees sur la plaque signaletique de l'appareil correspondent à celles de votre installation domestique.
Afin de tirer le meilleur parti de votre apparéil, nous vous invitons à lire soigneusement la présente notice et à la conserver en lieu sur toute consultation future.
Vérifiez que vous disposez de la garantie relative à votre apparéil. En cas de réparation, il vous sera demandé de produit la garantie et le ticket de caisse pour pouvoir bénéficier de cette-ci.

UTILISATION DE L'APPAREIL

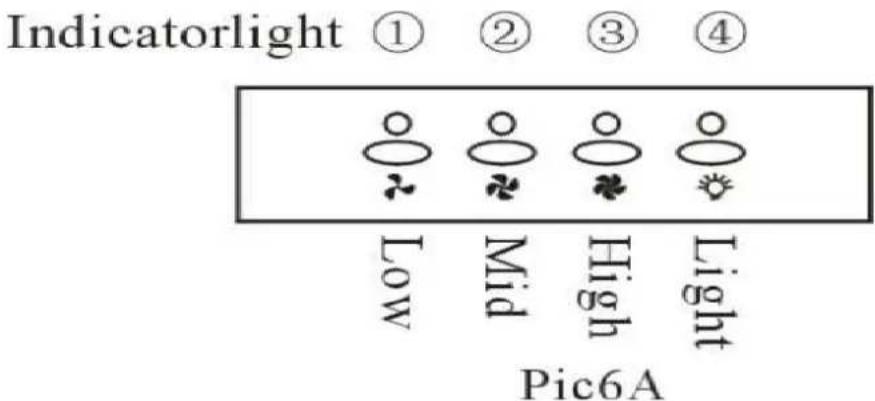

Boutons électroniques

1. Appuyez sur le bouton Low: le voyant 1 s'allume et le moteur tourne à vitesse lente. Si vous appuyez à nouveau sur ce bouton, le moteur s'arrête.
2. Appuyez sur le bouton Mid : levoyant 2 s'allume et le moteur tourne à vitesse moyenne. Si vous appuyez à nouveau sur ce bouton, le moteur s'arrête.
3. Appuyez sur le bouton High : le voyant 3 s'allume et le moteur tourne à vitesse rapide. Si vous appuyez à nouveau sur ce bouton, le moteur s'arrête.
4. Appuyez sur le bouton Light : le voyant 4 s'allume, de même que les deux lampes. En appuyant à nouveau sur ce bouton, vous éteignez les deux lampes.

ENTRETIEN

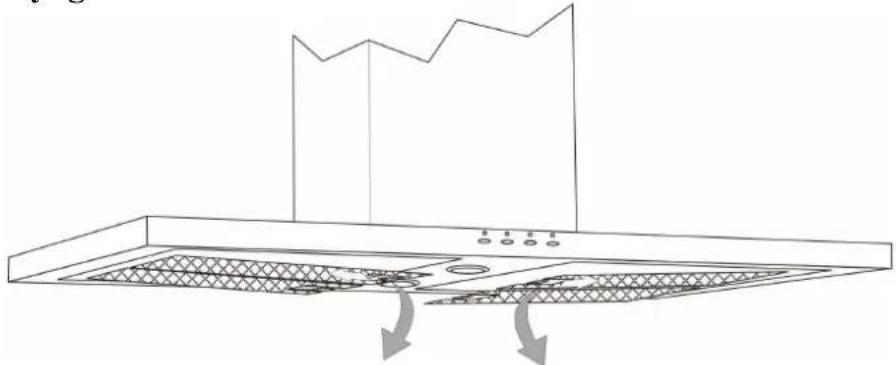

1. Nettoyage du filtré au charbon

Le filtré est fabriqué en acier inoxydable haute densité. N'utilisez enaucun cas de détergent corrosif pour nettoyer le filtré ! Veillez à

maintenir le filtré propre pour garantir le fonctionnement correct de l'appareil. Suivez rigoureusement les indications ci-après :

Méthode 1: Plongez le filtré dans de l'eau propre à 40-50 degrès, versez le détergent et faites tremper pendant 2 à 3 minutes. Munissez-vous de gants; nettoyez à l'aide d'unerosse douce. Veuillez à Brosser le filtré avec délicatesse pour ne pas l'abîmer.

Méthode 2: Si les instructions le spécifient, lavez le filtré au lavevaisselle à une température de 60 degrés environ.

2. Nettoyage de la hotte

A. Afin de protégger la carrosserie de la hotte contre tout risque de corrosion, nettoyez la hotte tous les deux mois à l'aide d'une solution d'eau chaude et de détergent neutre.

B. N'utilisez enaucun cas de détergent corrosif souspeine de l'abimer.

C. Évitez toute infiltration d'eau dans le moteur et autres pieces, sous peine d'endommager l'appareil.
D. Avant de nettoyer l'appareil, rappelez-vous de le débrancher!
E. N'exposez pas le filtré au charbon à la chaleur.
F. Veillez à ne pas déchirer la barre fixe présente autour du contrôle au charbon.
G. Si la fiche ou le cordon sont endommages, remplacez-les par une fiche et un cordon de même type.

ANOMALIES DE FONCTIONNEMENT ET REMÉDES

Panne Cause	Remède
L'éclairage s'allume, mais le moteur ne tourne pas.	Le ventilateur est bloqué. Éliminé		z la source du blocage.
	Le condensateur est endommagé.		Remplacez le condensateur.
	Moteur bloqué, palier endommagé		Remplacez le moteur.
	L'intérieur sent mauvais lorsque le moteur est étant ou une odeur désagréable se dégage du moteur.		Remplacez le moteur.
L'éclairage ne fonctionne pas, le moteur ne s'active pas.	Après avoir effectué les contrôleis ci-dessus, vérifiez les points suivants :
	L'éclairage est-il endommagé ?		Remplacez l'éclairage.
	Le cordon d'alimentation présente des fuites.		Branchez les fils conformément au schéma électrique.
Fuites d'huile	La valve unidirectionnelle et l'entrée de l'air de ventilation ne sont pas étanches.		Appliquez de la colle au niveau de la valve.
	Fuite au niveau de la connexion de la section en U et du couvercle		Appliquez du savon ou de la peinture au niveau de la section en U pour renforcer l'étanchéité.
Secousses au niveau du corps de la hotte	Le ventilateur est endommagé et provoque des secousses.	Remplacez le ventilateur.
	Le moteur n'est pas solidement suspendu.	Bloquez le moteur de manière sûre.
	Le corps de la hotte n'est pas solidement attaché.	Fixez le corps de la hotte de manière sûre.
Puisance d'aspiration insuffisante	La distance entre le corps de la hotte et la partie supérieure de la cusinière à gaz est trop importante.	Réglez la distance correcte entre les deux éléments.
	Trop d'air en provenance de portes et fenêtres	Choisissez un endroit比较好 pour garantir le bon fonctionnement de l'appareil..
L'appareil est incliné.	Les vis de fixation ne sont serrées à fond.	Placez l'appareil à l'horizontal et reisserrez les vis.
	Les vis de la plaque support ne sont pas serrées à fond.	Placez l'appareil à l'horizontal et reisserrez les vis.
