MODE D'EMPLOI Jimmy II PRESIDENT

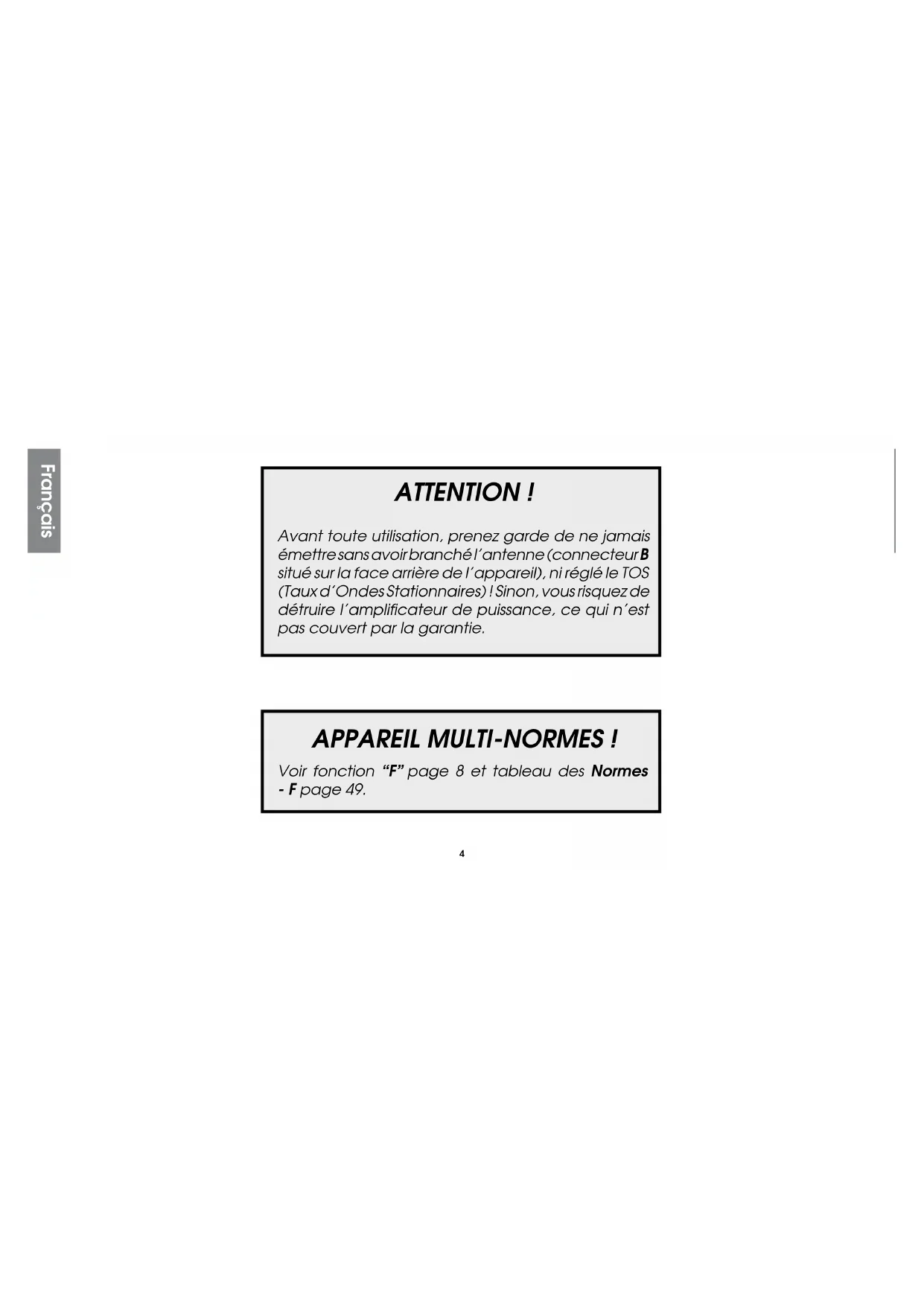

Français Polski Español English 3Français APPAREIL MULTI-NORMES ! Voir fonction “F” page 8 et tableau des Normes - F page 49. ATTENTION ! Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l’antenne (connecteur B situé sur la face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes Stationnaires) ! Sinon, vous risquez de détruire l’amplificateur de puissance, ce qui n’est pas couvert par la garantie. Français

DE MONTAGE Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT JIMMY II ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d’emploi avant d’installer et d’utiliser votre CB PRESIDENT JIMMY II ASC. A) INSTALLATION

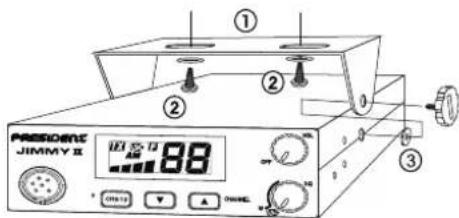

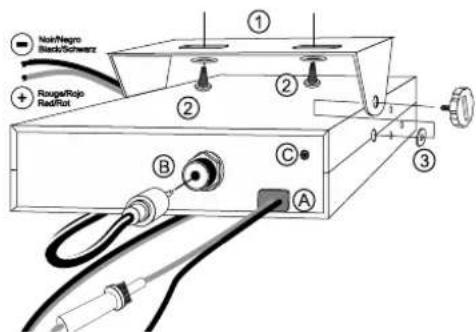

1) CHOIX DE L’EMPLACEMENT ET MONTAGE DU POSTE MOBILE

a) Choisissez l’emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile. b) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule. c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l’appareil, fixez-le solidement à l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord. e) Lors du montage, n’oubliez pas d’insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTA : Votre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un haut- parleur externe pour une meilleure écoute des communications (connecteur EXT.SP situé sur la face arrière de l’appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil. Français

52) INSTALLATION DE L’ANTENNE

a) Choix de l’antenne - En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix. b) Antenne mobile - Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière. - Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB doit être au-dessus de celle-ci. - Il existe 2 types d’antennes : les préréglées et les réglables. - Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière). - Les réglables offrent une plage d’utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § 5 RÉGLAGE DU TOS) . - Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l’étoile de serrage. - Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser (risque de rupture ou de court-circuit). - Branchez l’antenne (B). c) Antenne fixe - Veillez à ce qu’elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d’un professionnel). Les antennes et accessoires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

3) CONNEXION DE L’ALIMENTATION

Votre PRESIDENT JIMMY II ASC est muni d’une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s’en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur. ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées cordon d’alimentation non raccordé au poste : a) Assurez-vous que l’alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d’alimentation sur la batterie (le branche- ment sur le cordon de l’autoradio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d’alimenta- tion au poste.

Français Français 6ATTENTION : Ne jamais remplacer le fusible d’origine (2 A) par un modèle d’une valeur différente !

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE

UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédale du micro) a) Branchez le micro, b) Vérifiez le branchement de l’antenne, c) Mise en marche de l’appareil : tournez le bouton de volume (1) dans le sens des aiguilles d’une montre jusqu’à entendre un “clic”. d) Tournez le bouton SQUELCH (2) au minimum (position M). e) Réglez le bouton VOLUME à un niveau convenable. f) Amenez le poste sur le canal 20 à l’aide des touches / (3).

5) RÉGLAGE DU TOS (TOS : Taux d’ondes stationnaires)

ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un endroit dégagé, à l’air libre.

  • Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT) : a) Branchement du Tos-mètre : - branchez le Tos-mètre entre le poste et l’antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum type CA-2C PRESIDENT). b) Réglage du Tos : - amenez le poste sur le canal 20, - positionnez le commutateur du Tos-mètre en position FWD (calibrage), - appuyez sur la pédale du micro pour passer en émission, - amenez l’aiguille sur l’index à l’aide du bouton de calibrage, - basculez le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajustez votre antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable), - il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l’antenne. Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3m. Maintenant, votre poste est prêt à fonctionner. B) UTILISATION

1) MARCHE/ARRÊT - VOLUME

a) Pour allumer votre poste, tourner le bouton (1) dans le sens des aiguilles d’une montre. b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d’une montre.

2) ASC (Automatic Squelch Control) / SQUELCH

Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute. a) ASC : SQUELCH À RÉGLAGE AUTOMATIQUE Brevet mondial, exclusivité PRESIDENT Tourner le bouton du squelch (2) dans le sens contraire des aiguilles d’une montre en position ASC. «ASC» apparaît sur l’afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d’écoute lorsque l’ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel. «ASC» disparaît de l’afficheur. Français 7b) SQUELCH MANUEL Tourner le bouton du squelch dans le sens des aiguilles d’une montre jusqu’au point exact où tout bruit de fond disparaît. C’est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d’une montre, seuls les signaux les plus forts peuvent être perçus.

3) SÉLECTEUR DE CANAUX ~ BEEP

SÉLECTEUR DE CANAUX : touches et en façade Ces touches permettent de monter ou de descendre d’un canal. Un Beep sonore est émis à chaque changement de canal si la fonction Beep est activée. BEEP Beep sonore au changement de canal, touches etc. Pour activer la fonction BEEP, allumer l’appareil en maintenant la touche (Up) enfoncée. Pour désactiver la fonction BEEP, allumer l’appareil en maintenant la touche (Down) enfoncée.

CH9/19 Les canaux 9 et 19 sont automatiquement sélectionnés en appuyant sur cette touche. Une première pression active le canal 9. Une 2ème pression active le canal 19. Une nouvelle pression ramène au canal initial. F - SÉLECTION DE LA BANDE DE FRÉQUENCES (configuration : EU ; PL ; In). Les bandes de fréquences doivent être choisies selon le pays ou vous utilisez votre appareil. N’utilisez en aucun cas une configuration différente. Certains pays néces- sitent une licence d’utilisation. Voir tableau page 50. Procédure : - éteindre l’appareil. Maintenir appuyée la touche F et rallumer l’appareil. et la lettre correspondant à la configuration clignotent. - Pour changer de configuration, utiliser les touches / en face avant. - Quand la configuration est choisie, appuyez 1 seconde sur la touche F. et la lettre correspondant à la configuration s’affichent en continu. À ce stade, confirmer la sélection en éteignant puis en allumant à nouveau l’appareil. Voir les tableaux des configurations / bande de fréquences pages 47 à 48.

Il permet de visualiser l’ensemble des fonctions : Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise.

6) PRISE MICRO 6 BROCHES

Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule. Voir schéma de branchement en page 48.

7) PÉDALE D’ÉMISSION DU MICRO PTT

Bouton d’émission, appuyer pour parler, s’affiche, et relâcher pour recevoir un message. Français Français 8TOT (Time Out Timer) Si la touche PTT (8) est appuyée pendant plus de 5 minutes, le canal et commencent à clignoter et l’émission s’arrête jusqu’à ce que la touche PTT (8) soit relâchée. FILTRE ANL (Automatic Noise Limiter) L’appareil est équipé d’un filtre automatique qui réduit les bruits de fond et certains parasites en réception. A) ALIMENTATION (13,2 V) B) PRISE D’ANTENNE (SO-239) C) PRISE POUR HAUT-PARLEUR EXTÉRIEUR (8 Ω, Ø 3,5 mm)

- Canaux : 40 - Mode de modulation : AM - Gamme de fréquence : de 26.965 MHz à 27.405 MHz - Impédance d’antenne : 50 ohms - Tension d’alimentation : 13.2 V - Dimensions (en mm) : 125 (L) x 170 (P) x 45(H) - Poids :

0,6 kg - Accessoires inclus : 1 microphone Electret et son support, 1 berceau, vis de fixation - Filtre : ANL (Automatic Noise Limiter) intégré

- Tolérance de fréquence : +/- 200 Hz - Puissance porteuse : 4 W AM - Émissions parasites : inférieure à 4 nW (- 54 dBm) - Réponse en fréquence : 300 Hz à 3 kHz - Puissance émise dans le canal adj. : inférieure à 20 µW - Sensibilité du microphone : 7 mV - Consommation : 1,8 A (avec modulation) - Distorsion maxi. du signal modulé : 2 %

- Sensibilité maxi à 20 dB sinad : 0.5 µV - 113 dBm - Réponse en fréquence : 300 Hz à 3 kHz - Sélectivité du canal adj. : 60 dB - Puissance audio maxi : 2 W - Sensibilité du squelch : mini 0.2 µV - 120 dBm maxi 1 mV - 47 dBm - Taux de réj. fréq. image : 60 dB - Taux de réjection fréq. interméd. : 48 dB - Consommation : 600 mA nominal / 950 mA max

MAUVAISE QUALITÉ Vérifiez que : - l’antenne soit correctement branchée et que le TOS soit bien réglé. - le micro soit bien branché. - la configuration programmée soit la bonne (voir tableau page 49). Français

92) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE

MAUVAISE QUALITÉ Vérifiez que : - le niveau du squelch soit correctement réglé. - la configuration programmée soit la bonne (voir tableau page 49). - le bouton Volume soit réglé à un niveau convenable. - le micro soit branché. - l’antenne soit correctement branchée et le TOS bien réglé. - vous êtes bien sur le même type de modulation que votre interlocuteur.

3) VOTRE POSTE NE S’ALLUME PAS

Vérifiez : - votre alimentation. - qu’il n’y ait pas d’inversion des fils au niveau de votre branchement. - l’état du fusible. E) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ? Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée). Choisissez votre canal (19, 27). Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Atten- tion stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal d’appel. F) GLOSSAIRE Au fil de l’utilisation de votre TX, vous découvrirez parfois un langage particulier employé par certains cibistes. Afin de vous aider à mieux le comprendre, vous trou- verez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu’un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C’est la raison pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon formelle.

ALPHABET PHONÉTIQUE INTERNATIONAL

A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U Uniform LANGAGE TECHNIQUE AM : Amplitude Modulation (modulation d’amplitude) BLU : Bande latérale unique BF : Basse fréquence CB : Citizen Band (canaux banalisés) CH : Channel (canal) CQ : Appel général CW : Continuous waves (morse) DX : Liaison longue distance DW : Dual watch (double veille) FM : Frequency modulation (modulation de fréquence) FrançaisFrançais Français 10GMT : Greenwich Meantime (heure méridien Greenwich) GP : Ground plane (antenne verticale) HF : High Frequency (haute fréquence) LSB : Low Side Band (bande latérale inférieure) RX : Receiver (récepteur) SSB : Single Side Band (Bande latérale unique) SWR : Standing Waves Ratio SWL : Short waves listening (écoute en ondes courtes) SW : Short waves (ondes courtes) TOS : Taux d’ondes stationnaires TX : Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l’émission. UHF : Ultra-haute fréquence USB : Up Side Band (bande latérale supérieure) VHF : Very high Frequency (très haute fréquence) LANGAGE CB ALPHA LIMA : Amplificateur linéaire BAC : Poste CB BASE : Station de base BREAK : Demande de s’intercaler, s’interrompre CANNE À PÊCHE : antenne CHEERIO BY : Au revoir CITY NUMBER : Code postal COPIER : Écouter, capter, recevoir FIXE MOBILE : Station mobile arrêtée FB : Fine business (bon, excellent) INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France) MAYDAY : Appel de détresse MIKE : Micro MOBILE : Station mobile NÉGATIF : Non OM : Opérateur radio SUCETTE : Micro SUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés (interdits en France) TANTE VICTORINE : Télévision TONTON : Amplificateur de puissance TPH : Téléphone TVI : Inter férences TV VISU : Se voir VX : Vieux copains WHISKY : Watts WX : Le temps XYL : L’épouse de l’opérateur YL : Opératrice radio 51 : Poignée de mains 73 : Amitiés 88 : Grosses bises 99 : Dégager la fréquence 144 : Polarisation horizontale, aller se coucher 318 : Pipi 600 ohms : le téléphone 813 : Gastro liquide (apéritif) CODE «Q» QRA : Emplacement de la station QRA Familial : Domicile de la station QRA PRO : Lieu de travail QRB : Distance entre 2 stations QRD : Direction QRE : Heure d’arrivée prévue QRG : Fréquence Français 11QRH : Fréquence instable QRI : Tonalité d’émission QRJ : Me recevez-vous bien ? QRK : Force des signaux (R1 à R5) QRL : Je suis occupé QRM : Parasites, brouillage QRM DX : Parasites lointains QRM 22 : Police QRN : Brouillage atmosphérique (orages) QRO : Fort, très bien, sympa QRP : Faible, petit QRPP : Petit garçon QRPPette : Petite fille QRQ : Transmettez plus vite QRR : Nom de la station QRRR : Appel de détresse QRS : Transmettez plus lentement QRT : Cessez les émissions QRU : Plus rien à dire QRV : Je suis prêt QRW : Avisez que j’appelle QRX : Restez en écoute un instant QRZ : Indicatif de la station : par qui suis-je appelé? QSA : Force de signal (S1 à S9) QSB : Fading, variation QSJ : Prix, argent, valeur QSK : Dois-je continuer la transmission ? QSL : Carte de confirmation de contact QSO : Contact radio QSP : Transmettre à... QSX : Voulez-vous écouter sur... QSY : Dégagement de fréquence QTH : Position de station QTR : Heure locale

27 AM : appel général en zone urbaine 19 AM : Routiers 9 AM : Appel d’urgence Français Français

12DÉCLARATION DE CONFORMITÉ

Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 – 34540 Balaruc – FRANCE, Déclarons, sous notre seule responsabilité que l’émet- teur-récepteur de radiocommunication CB, Marque : PRESIDENT Modèle : JIMMY II est conforme aux exigences essentielles de la Direc- tive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu’aux Normes Européennes suivantes: EN 300 433-1 V1.3.1 (2011-07) EN 300 433-2 V1.3.1 (2011-07) EN 301 489-1 V1.8.1 (2010-1) EN 301 489-13 V1.2.1 (2002-8) EN 60215 (1996) et est conforme à la Directive RoHS2: 2011/65/UE (08/06/2011) Balaruc, le 30/01/2014 Jean-Gilbert MULLER Directeur Général Français 13• En cas de dysfonctionnement réel, mettez-vous d’abord en rapport avec votre revendeur qui décidera de la conduite à tenir.

  • Dans le cas d’une intervention hors garantie, un devis sera établi avant toute réparation. Vous venez de faire confiance à la qualité et à l’expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N’oubliez pas de nous retourner la partie droite de ce bon de garantie, c’est très important pour vous car cela permet d’identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l’avenir de la CB. La Direction Technique

Ce poste est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l’origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l’achat et l’utilisation d’une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l’achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d’en perdre le bénéfice.

  • Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l’achat.
  • Détacher après l’avoir fait remplir la partie ci-contre et la retourner dûment complétée.
  • Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
  • Une preuve d’achat doit être jointe obligatoirement avec le poste à réparer.
  • Les dates inscrites sur le bon de garantie et la preuve d’achat doivent concorder.
  • Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d’instructions.
  • Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d’achat. Ne sont pas couverts :
  • Les dommages causés par accident , choc ou emballage insuffisant.
  • Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dûs à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)
  • La garantie ne peut être prorogée par une immobilisation de l’appareil dans nos ateliers, ni par un changement d’un ou plusieurs composants ou pièces détachées.
  • Les interventions ayant modifiées les caractéristiques d’agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société. Si vous constatez des défauts de fonctionnement :
  • Vérifier l’alimentation de votre appareil et la qualité du fusible.
  • Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone...
  • Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc.
  • En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront facturés.
  • Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi S.A.V. SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE Date d’achat : ................................................................................... Type : Radio CB JIMMY II ASC N° de Série : ..................................................................................... Français Français
