Caractéristiques	Détails
Type de chauffage	Poêle à bois
Puissance nominale	6 kW
Rendement	80%
Dimensions (HxLxP)	1040 x 550 x 440 mm
Poids	120 kg
Capacité du foyer	30 cm de longueur de bûches
Matériaux	Fonte
Émissions de CO	0,09 %
Normes de sécurité	Conforme aux normes EN 13240
Entretien	Nettoyage régulier du foyer et du conduit de fumée
Garantie	5 ans
Installation	Doit être installé par un professionnel
Accessoires disponibles	Kit de raccordement, grille de protection

FOIRE AUX QUESTIONS - F 272 Jøtul

Comment allumer mon poêle Jøtul F 272 ?

Pour allumer votre poêle Jøtul F 272, ouvrez le clapet d'air, placez du papier journal et des petites bûches dans le foyer, puis allumez le papier. Une fois le feu bien établi, ajoutez des bûches plus grandes.

Quel type de combustible puis-je utiliser avec le Jøtul F 272 ?

Vous pouvez utiliser du bois sec et bien coupé, des bûches de bois dur ou des briquettes de bois. Évitez les bois résineux et les matériaux traités.

Pourquoi mon poêle fume à l'intérieur ?

Le fumée à l'intérieur peut être causée par un conduit de cheminée obstrué ou un tirage insuffisant. Vérifiez que le conduit est dégagé et que le clapet est ouvert.

Comment nettoyer le Jøtul F 272 ?

Pour nettoyer votre poêle, attendez qu'il soit complètement refroidi. Retirez les cendres avec une pelle et un seau. Utilisez un chiffon humide pour essuyer l'intérieur et un produit spécial pour le nettoyage de la fonte à l'extérieur.

Quelle est la puissance nominale de chauffage du Jøtul F 272 ?

La puissance nominale de chauffage du Jøtul F 272 est d'environ 6 kW, ce qui le rend adapté pour chauffer des espaces allant jusqu'à 100 m² selon l'isolation.

Mon poêle Jøtul F 272 émet un bruit étrange, que faire ?

Des bruits peuvent être normaux lors du chauffage, mais si cela persiste, vérifiez les connexions et les pièces mobiles. Si le problème continue, contactez un professionnel.

Quel est l'intervalle de nettoyage recommandé pour le conduit de cheminée ?

Il est recommandé de faire nettoyer le conduit de cheminée au moins une fois par an pour garantir un bon fonctionnement et éviter les risques d'incendie.

Puis-je utiliser un ventilateur avec mon Jøtul F 272 ?

Oui, vous pouvez utiliser un ventilateur pour aider à répartir la chaleur dans la pièce, mais assurez-vous qu'il est placé à une distance sécuritaire du poêle.

Quelle garantie est offerte avec le Jøtul F 272 ?

Le Jøtul F 272 est généralement couvert par une garantie de 5 ans sur les défauts de fabrication, mais vérifiez les détails dans le manuel d'utilisation.

MODE D'EMPLOI F 272 Jøtul

1.0 Relations avec les autorités .......................23

5.0 Équipements disponibles en option ......... 27

Figures .................................................................. 43 Manuel général d’utilisation et d’entretien

6.0 Consignes de sécurité – Généralités

7.0 Choix du combustible

8.0 Instructions d’utilisation

10.0 Dysfonctionnements – Causes et dépannage

1.0 Relations avec les autorités

L’installation d’un foyer est soumise aux législations et réglementations nationales en vigueur. Les réglementations locales, y compris celles se rapportant aux normes nationales et européennes, doivent être respectées lors de l’installation du produit. Les instructions de montage, d’installation et d’utilisation sont fournies avec l’appareil. L’installation ne doit pas être utilisée avant d’avoir été inspectée et approuvée. Une plaque signalétique thermorésistante se trouve sur le bouclier thermique, sous l’appareil. Elle comporte les informations suivantes : fabricant, adresse, nom du produit, référence catalogue, norme de fabrication, référence de production et puissance.

2.0 Données techniques

Matériau : fonte Finition : peint noir ou gris Combustible : bois exclusivement Longueur des bûches (maxi) : 30 cm Conduit : supérieur, arrière Conduit de raccordement : Ø150 mm, section de 177 cm

Poids : Foyer : Environ 120 kg - avec pieds courtes: Environ 130 kg - avec pieds longues: Environ 132 kg - avec la colonne: Environ 141 kg - avec base en fonte : Environ 157 kg - avec base en fonte, avec porte vitrée : Environ 160 kg Options : Voir 5.0 Équipements disponibles en option Dimensions, distances : Voir fig. 1 Données techniques conformes à la norme EN 13240 Puissance thermique nominale : 6,5 kW Débit massique de fumées : 5,5 g/s Tirage recommandé : 12 Pa Rendement : 77 %@6,7kW Taux de CO (13 % O

) : 0,10 % Température des fumées : 327

Mode de fonctionnement : intermittent «Combustion intermittente» signifie ici l’utilisation normale du poêle, c’est-à-dire qu’une nouvelle flambée est initiée dès que le combustible a été réduit à la quantité de braises appropriée. Nous vous recommandons de vous inspirer des règles du D.T.U.

24.2.2. Vous devez lire entièrement le présent manuel avant de

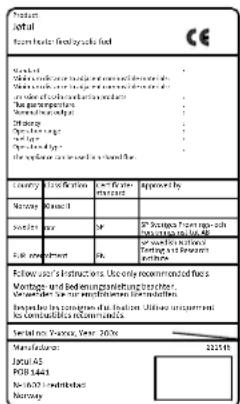

Serial no. Tous nos produits sont livrés avec une étiquette reprenant le numéro de série et l’année. Reportez ce numéro à l’endroit indiqué dans les instructions d’installation. N’oubliez pas de le mentionner à chaque fois que vous contactez votre revendeur ou Jøtul. FRANCAIS24 Le bois Le poêle Jøtul F 270 délivre une puissance thermique nominale de 6,5 kW, ce qui correspond à une consommation d’environ 2,0 kg de bois de chauffage de qualité par heure. L’efficacité de la combustion du bois dépend également d’un autre facteur tout aussi important : la taille des bûches. Leur taille devrait être : Pour le bois d’allumage : Longueur : 20-30 cm Diamètre : 2-5 cm Quantité par flambée : 6-8 bûches Pour le bois de chauffage (fendu) : Longueur : ca 25 cm Diamètre : env. 8 cm Fréquence d’approvisionnement en bois : env. 45 min. Taille du feu : 1,5 kg Nombre de bûches à chaque réapprovisionnement : 3 La puissance thermique nominale est atteinte avec une ouverture de 50 % (fig. 10A) et la poignée du clapet de tirage est tirée d’environ 1-2 cm (fig. 10B). Dans cette position, l’entrée d’air inférieure est complètement fermée, mais le crible est ouvert.

Socle Il convient de s’assurer que le socle présente des dimensions adaptées au poêle. Voir «2.0 Données techniques» pour les normes de poids. Il est recommandé d’enlever le revêtement de sol si celui-ci n’est pas fixé au socle (parquet flottant) pendant l’installation. Protection d’un sol en bois Si le poêle est installé sur un sol combustible, recouvrir le sol environnant (sous et à proximité de l’appareil) d’une plaque métallique ou constituée d’un autre matériau incombustible. Pour cette plaque en acier, l’épaisseur minimale recommandée est de 0,9 mm. Tout revêtement de sol combustible (linoléum, moquette, etc.) doit être retiré de la surface couverte par la plaque de sol. Exigences relatives à la protection d’un revêtement de sol combustible à l’avant du poêle La plaque avant doit être conforme aux législations et aux réglementations nationales en vigueur. Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation.

Distance recommandée séparant le poêle d’un matériau combustible (voir fig. 1) L’utilisation d’un poêle avec un conduit non isolé est autorisée, à condition que les distances séparant le poêle des matériaux combustibles du mur soient conformes à celles de la fig. 1. Distance séparant le poêle d’un mur ininflammable Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation. Exigences relatives au mur ininflammable Le mur ininflammable doit faire au minimum 100 mm d’épaisseur ; il doit être en briques, en béton ou en béton léger. D’autres matériaux approuvés peuvent également être utilisés. Distance séparant le poêle d’un mur incombustible Un mur incombustible se rapporte à un mur porteur en briques/ béton. Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation. FRANCAIS25 FRANCAIS

Un espace d’au minimum 1 000 mm doit être respecté entre le poêle et un plafond combustible.

3.4 Cheminées et conduits

• Le poêle peut être relié à une cheminée et à un conduit approuvés pour les poêles à combustible solide, avec les températures de fumées spécifiées dans la section « 2.0 Données techniques ».

• La section minimale de la cheminée doit correspondre à celle du conduit. Pour calculer la section adéquate de la cheminée, voir la section « 2.0 Données techniques ».

• Plusieurs poêles à combustible solide peuvent être raccordés à la même cheminée si la section de la cheminée le permet.

• Le raccordement à la cheminée doit être réalisé conformément aux D.T.U. 24.2.1 et 24.2.2 ; ainsi qu’aux instructions d’installation du fournisseur de la cheminée.

• Procéder à un montage d’essai du poêle avant de percer un trou dans la cheminée. Voir fig. 1 pour les cotes.

• Raccordement arrière : veiller à ce que le conduit de raccordement soit incliné vers le haut.

• Utiliser un coude de conduit doté d’une trappe ou un té ou siphon afin de permettre les opérations de ramonage. Veiller à ce que les raccordements soient souples afin d’empêcher toute fissure lors de l’installation. Remarque : un raccordement correct et étanche est essentiel pour assurer le bon fonctionnement de l’appareil. Tirage recommandé, voir « 2.0 Données techniques» . En cas de tirage trop important, installer et utiliser un clapet de tirage.

3.5 Montage avant l’installation

Avant de commencer l’installation, s’assurer que le poêle n’a pas été endommagé au cours du transport. Attention : l’appareil est lourd ! Plusieurs personnes sont requises pour le redresser et le positionner.

• L’appareil standard est fourni dans deux emballages : le premier contient le poêle et le second les pieds longs ou courts (en option) ou une colonne.

• Une fois l’appareil déballé, retirer la grille ou le bouclier thermique.

• Enlevez le couvercle ainsi que la grille d’aération et la cuve.

• Enlevez le bouclier thermique arrière (en fonte). Il est fixé par trois vis, deux au-dessus et une en dessous. Voir la fig. 9A.

• S’assurer que l’appareil est en bon état et que les poignées de manœuvre fonctionnent.

• Placer une palette sur le carton après l’avoir ouvert. Basculer le poêle vers l’arrière, sur sa palette. Jøtul F 271/F 272 – Fixation des pieds

1. Dévisser les vis situées dans les angles du poêle, puis fixer les

pieds comme montré dans la fig. 2A.

2. Fixer le contrefort entre les pieds arrière (voir fig. 3A).

3. Le sol doit être protégé de la chaleur émise par l’appareil à

l’aide du bouclier thermique (inclus). Fixer le bouclier à l’aide des quatre vis, comme illustré dans la fig. 4.

4. Plusieurs personnes sont requises pour redresser le poêle en

5. Ajuster la position de l’appareil à l’aide des quatre vis de

réglage situées dans les angles (voir fig. 3B).

6. Remontez le bouclier thermique arrière (en fonte) en

commençant par fixer les vis du haut. Soulevez-le doucement, puis baissez-le au niveau de la vis du bas.

7. Repositionnez le couvercle avec la grille d’aération et la cuve.

Jøtul F 273 - Fixation de la colonne

1. La colonne se compose de quatre parties : le pied,

deux éléments et un réservoir d’air.

2. Vissez les sections du colonne ensemble à l’aide des 2 boulons

M8 x 25 et 2 boulons M6 x 25, comme le montre la figure 5A.

3. Vissez la colonne à la plaque d’appui à l’aide des 4 boulons

(M8 x 25) comme le montre la figure 5B-6B. Plaque pivotante Le cas échéant, installer la plaque pivotante avant de fixer la colonne au poêle. Voir les instructions de montage fournies avec la plaque pivotante.

4. Fixez le piédestal à la plaque de source de la sole foyère à

l’aide des 4 boulons (M8 x 20)(voir fig. 5C). La partie de la colonne comportant des soudures doit faire face aux côtés de l’appareil et la prédécoupe du passage d’air extérieur doit être orientée vers l’arrière (voir le point 4.1 de la section « Alimentation en air frais par la plaque de source »).

5. Plusieurs personnes sont requises pour redresser le poêle en

6. Ajuster la position de l’appareil à l’aide des quatre vis de

réglage situées dans les angles (voir fig. 6A).

7. Remontez le bouclier thermique arrière (en fonte) en

commençant par fixer les vis du haut. Soulevez-le doucement, puis baissez-le au niveau de la vis du bas.

8. Repositionnez le couvercle ainsi que la grille d’aération et la cuve.

Jøtul F 274 – Base en fonte

1. Dévisser les vis situées dans les angles du poêle, puis fixer les

pieds comme montré dans la fig. 2A.

2. Le sol doit être protégé de la chaleur émise par l’appareil à

l’aide du bouclier thermique (inclus). Fixer le bouclier à l’aide des quatre vis, comme illustré dans la fig. 4.

3. Plusieurs personnes sont requises pour redresser le poêle en

4. Ajuster la position de l’appareil à l’aide des quatre vis de

réglage situées dans les angles (voir fig. 3B).

5. Remontez le bouclier thermique arrière (en fonte) en

commençant par fixer les vis du haut. Soulevez-le doucement, puis baissez-le au niveau de la vis du bas.

6. Repositionnez le couvercle avec la grille d’aération et la cuve.

Si vous avez prévu d’utiliser une admission d’air à travers un conduit d’arrivée d’air extérieur, raccordez dès à présent un tuyau flexible, de 100 mm de Ø, à l’orifice d’entrée d’air (fig. 4C) de l’appareil. Installation avec une admission d’air extérieur

1. Poussez le clapet de l’admission d’air extérieur dans sa

position avant (Fig. 10 A).

2. Fixez le tuyau à l’admission d’air extérieur à l’aide d’un collier

de serrage. N.B : Assurez-vous que le tuyau est suffisamment long pour éviter l’utilisation de raccords.

3. Déplacez la base en fonte contre le foyer, tout en passant

le conduit d’air à travers le pied et, si nécessaire, à travers l’ouverture sur le bord arrière de la base en fonte .

4. Fixez la base au foyer à l’aide des 4 vis (M8 x 30 mm) fournies

5. Faites-vous aider d’une personne pour redresser le poêle et

le positionner correctement au-dessus de l’admission d’air extérieur.

6. Ajustez si besoin la hauteur du produit à l’aide des vis de

réglage situées sous le pied (Fig. 3B).26 Installation sans admission d’air extérieur

1. Fixez la base au foyer à l’aide des 4 vis (M8 x 30 mm) fournies

2. Faites-vous aider d’une personne pour redresser le poêle.

3. Ajustez si besoin la hauteur du produit à l’aide des vis de

réglage situées sous le pied (Fig. 3B). Jøtul F 275 – Base en fonte avec porte vitrée (Fig. 15 et 16)

1. Le sol doit être protégé de la chaleur émise par l’appareil à

l’aide du bouclier thermique (inclus). Fixer le bouclier à l’aide des quatre vis, comme illustré dans la fig. 4.

2. Assemblez la base en fonte comme décrit au point « Jøtul F

274 – Base en fonte ».

3. Fixez la charnière de la porte vitrée à la base en fonte au

moyen des vis M6 x 20 mm fournies dans le sachet de vis pour la porte (Fig. 15 A).

4. Insérez le ressort entre les trous filetés et la charnière avant

de serrer les vis (Fig. 15 B).

5. Vissez fermement en place l’autre extrémité du ressort (Fig.

6. Fixez l’amortisseur de porte sur la face interne de la porte

vitrée, au milieu (Fig. 16 D). N.B : Veillez à ménager un interstice régulier entre la porte et la base afin que la porte soit suspendue bien verticalement. Ajustez la porte si nécessaire en serrant ou desserrant les deux vis (Fig. 16 C). Alimentation en air extérieur Le modèle F 270 permet une alimentation directe en air extérieur via la plaque de source ou le conduit flexible d’alimentation relié à l’extérieur et au tuyau de raccordement de l’appareil. Alimentation en air frais par la plaque de source

• Marquer au sol la position du poêle et percer un trou pour le conduit d’air extérieur.

• Pratiquer une ouverture au dos de la colonne depuis l’intérieur (fig. 5A) et installer le conduit d’air comme illustré dans la fig. 7A. Alimentation en air frais directement de l’extérieur ou de la cheminée comportant des entrées d’air.

• Fixer un conduit flexible de Ø 100 mm directement sur le tuyau de raccordement (fig. 5C- B) à l’aide d’un collier de serrage, puis fixer l’autre extrémité à la cheminée/sortie sur le mur. Disposer d’une longueur de conduit suffisante si l’appareil doit être pivoté.

• Plusieurs personnes sont requises pour redresser le poêle en toute sécurité. Installation du conduit Le poêle est livré avec un conduit d’évacuation de la fumée prévu pour une sortie par le haut. Pour une sortie par l’arrière, suivre les instructions suivantes :

• Soulever le couvercle.

• Retirer le bouclier thermique arrière (en fonte). Il est maintenu par trois vis : deux en haut et une en bas (voir fig. 9).

• Utilisez un marteau à panne ronde et tapez sur l’échancrure du bouclier thermique depuis l’intérieur.

• Permuter le cache et la buse (fig. 8) et les fixer.

• Remontez le bouclier thermique arrière (en fonte) en commençant par fixer les vis du haut. Soulevez-le doucement, puis baissez-le au niveau de la vis du bas.

• (Pour la FRANCE) : placer l’adaptateur fourni sur la buse, étancher avec deux tours de joint corde ou du mastic réfractaire, le fixer avec des vis. Remarque : les joints/conduits doivent être parfaitement étanches. Toute fuite d’air peut entraîner des dysfonctionnements.

3.6 Contrôle des fonctions (fig. 10)

Une fois le poêle installé, toujours vérifier les commandes. Elles doivent pouvoir être actionnées facilement et fonctionner correctement. Le poêle Jøtul F270 est équipé des commandes suivantes : Entrée d’air supérieure, fig. 10A Vers la gauche = fermée Vers la droite = ouverte Entrée d’air inférieure, fig. 10B Poussée = fermée Tirée = ouverte Grille mobile de décendrage, fig. 10B Poignée droite poussée et tirée Tirer sur la poignée (fig. 10C) pour ouvrir la porte.

3.7 Retrait des cendres

Le poêle Jøtul F 270 est équipé d’un cendrier qui facilite l’élimination des cendres.

• Attendre qu’il reste très peu de braises pour retirer les cendres.

• Pousser/tirer la poignée des entrées inférieures/cribles à plusieurs reprises afin de faire tomber les cendres dans le cendrier.

• Retirer ensuite le cendrier et le vider dans un réceptacle incombustible.

• Veiller à toujours laisser une couche de cendres au fond du poêle pour le protéger. Pour plus d’informations sur les cendres, consultez le point «6.1 Mesures de prévention anti-incendie» du Manuel général d’utilisation et d’entretien. FRANCAIS27 FRANCAIS

Danger : toute modification non autorisée du produit est

interdite et annule la garantie. Utiliser uniquement les pièces détachées d’origine.

4.1 Remplacement des déflecteurs

• Les déflecteurs doivent reposer uniquement sur les nervures des plaques latérales (11 A) et de la plaque arrière. (11 B). Soulever le bord avant du déflecteur, le pousser vers la droite, abaisser le bord gauche, puis le tirer en l’inclinant.

• Le déflecteur supérieur (en fonte) situé au-dessus du déflecteur est maintenu par deux vis à l’avant (12 A) et repose sur la rainure au niveau de la sortie arrière (12 B). Pour extraire le déflecteur supérieur, le soulever légèrement, puis le tirer en l’inclinant.

• Inverser l’ordre de ces étapes pour remettre les déflecteurs en place.

4.2 Remplacement des plaques de

doublage/de source (fig. 13)

• Extraire les déflecteurs comme indiqué précédemment.

• Retirer les plaques de doublage latérales (A) en les soulevant légèrement, puis en les tirant (les ramener vers le centre, puis les soulever pour les sortir). (Remarque : si des outils sont utilisés, veiller à ne pas endommager les plaques en vermiculite).

• Retirer la vis de la plaque de doublage arrière (B) et la soulever pour l’extraire.

• Soulever ensuite la grille mobile (C) et la plaque de source (D) pour les sortir.

• Inverser l’ordre de ces étapes selon que le déflecteur est à insérer ou à extraire du foyer.

• Avant de monter à nouveau la grille mobile et la plaque de source, s’assurer que les languettes actionnant la grille mobile sont engagées dans les encoches sur le côté droit de la plaque de source et dans la rainure de la grille mobile (voir fig. 14).

5.0 Équipements disponibles

5.1 Set de rotation, réf. : 350997

Les instructions de montage sont fournies avec.

Décoration en pierre ollaire (partie supérieure), réf. : 350949 Décoration en verre (plaque supérieure), réf : 350946 Décoration en verre (côtés), réf. : 350947 Les instructions de montage sont fournies avec. Décoration en verre (porte), réf. : 350948 Les instructions de montage sont fournies avec. Vitre de socle pour Jøtul F 275 réf. : 361003 Habillage pierre ollaire pour Jøtul F 273 réf. : 361007 Habillage pierre ollaire pour Jøtul F 274 réf. : 361008 Pierre ollaire 50 mm dessus Jøtul F 270 réf. : 361009 Boucliers thermiques pour ollaire (Jøtul F 273 / Jøtul F 274) - réf. : 22404228 Índice Manual de instalación con información técnica
