F 272 - Riscaldamento Jøtul - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna
Marca	Jøtul
Modello	F 272
Materiale principale	Ghisa
Combustibile	Legna (solo ciocchi)
Lunghezza massima dei ciocchi	30 cm
Potenza termica nominale	6,5 kW
Rendimento	77 % a 6,7 kW
Tasso di CO al 13 % O2	0,10 %
Temperatura dei fumi	327 °C
Tiraggio consigliato	12 Pa
Portata massica dei fumi	5,5 g/s
Modalità di funzionamento	Intermittente
Diametro del condotto dei fumi	150 mm (sezione 177 cm²)
Condotto di raccordo	Superiore o posteriore
Peso (solo focolare)	Circa 120 kg
Peso (con opzioni)	Fino a 160 kg
Finitura	Verniciatura nera o grigia
Norma	EN 13240
Manutenzione ordinaria	Svuotamento del cassetto cenere, controllo delle guarnizioni
Ricambi disponibili	Deflettori, piastre di rivestimento, porta vetrata, ecc.
Opzioni	Kit di rotazione, decorazioni in pietra ollare/vetro

Domande frequenti - F 272 Jøtul

Come installare la stufa F 272?

L'installazione deve rispettare le normative nazionali. Assicurarsi che il pavimento sia incombustibile o protetto da una piastra metallica. Rispettare le distanze minime dalle pareti combustibili (vedere fig. 1 del manuale). Il collegamento al condotto dei fumi deve essere ermetico e realizzato secondo le DTU 24.2.1 e 24.2.2.

Quale tipo di legna usare?

Usare esclusivamente legna secca con umidità inferiore al 20 %. I ciocchi devono essere lunghi al massimo 30 cm. Per l'accensione, privilegiare diametri da 2 a 5 cm. Evitare legno resinoso e rifiuti trattati.

Come regolare l'ingresso dell'aria?

La stufa dispone di due comandi: l'ingresso aria superiore (fig. 10A) e inferiore (fig. 10B). Per la potenza nominale, aprire l'aria superiore al 50 % e tirare la maniglia inferiore di 1-2 cm. La posizione esatta dipende dalla qualità del tiraggio.

Come pulire il focolare e rimuovere le ceneri?

Aspettare che le braci siano ridotte. Azionare più volte la maniglia degli ingressi d'aria inferiori per far cadere le ceneri nel cassetto cenere. Rimuovere il cassetto cenere e svuotarlo in un contenitore incombustibile. Lasciare sempre uno strato di cenere sul fondo per proteggere la ghisa.

Come sostituire i deflettori?

Sollevare il bordo anteriore del deflettore, spingerlo verso destra, abbassare il bordo sinistro e inclinarlo per estrarlo. Il deflettore superiore si rimuove sollevando e inclinando. Per rimontare, invertire l'ordine. Assicurarsi che poggi bene sulle nervature laterali e posteriori.

Quali sono le distanze di sicurezza da rispettare?

Rispettare le distanze indicate nella fig. 1 del manuale. Al soffitto, è richiesto uno spazio di almeno 1000 mm. Per le pareti combustibili, la distanza varia a seconda della presenza di un condotto isolato o meno. Consultare le normative locali.

Posso usare carbone o altri combustibili?

No. La stufa Jøtul F 272 è progettata esclusivamente per legna. L'uso di carbone, lignite o rifiuti è vietato e potrebbe danneggiare l'apparecchio e annullare la garanzia.

Come collegare l'ingresso aria esterna?

Se si utilizza un ingresso aria esterna, spingere la valvola di ingresso in posizione anteriore (fig. 10A). Collegare un tubo flessibile di Ø100 mm al foro di ingresso aria (fig. 4C) e fissarlo con un morsetto. Assicurarsi che la lunghezza del tubo sia sufficiente.

Dove si trova il numero di serie?

Il numero di serie e l'anno di fabbricazione sono indicati su un'etichetta termoresistente posta sullo scudo termico, sotto l'apparecchio. Annotare questo numero e menzionarlo in caso di reclami o ordini di ricambi.

Cosa fare in caso di malfunzionamento?

Consultare la sezione 10.0 del manuale per cause e risoluzione dei problemi. I problemi comuni includono tiraggio scarso, combustione incompleta o guarnizioni usurate. Controllare le regolazioni dell'aria, lo stato delle guarnizioni e far spazzare la canna fumaria se necessario.

MANUALE UTENTE F 272 Jøtul

IT - Manuale di installazione con dati tecnici 33

IT - Prima dell'uso, si prega di leggere attentamente il manuale d'uso generale e di manutenzione.

Manuale di installazione con dati tecnici

1.0 Conformità alle leggi ......33
2.0 Dati tecnici 33
3.0 Installazione ....34
4.0 Assistenza 37
5.0 Accessori opzionali....37

Figuri....43

Manuale d'uso generale e di manutenzione

6.0 Misure di sicurezza
7.0 Scelta del combustibile
8.0 Uso
9.0 Manutenzione
10.0 Risoluzione dei problemi

Product Detail Exhibit No. 1/2023-04-05 CE Material: With material used to recommend the material. With material used to recommend the material. In order of material used in material. The component: Material not used: Ordering: Use material: Use type: Use thickness: Use thickness used in material. Country Classification Not First-Source: Approved by Material Description: Material type: Type: R.R. (Standard) : R.R. (Standard) Folfeur, der Material: U.S. only recommended files Mortgage und Bedienungsrechte brücher. Auswerten Sie auf berechnet werden: Erwerberungen Beizulech des Jahres des locations: Stärkun unmittelte Kummiteläufe für Kummiteläufe. Seitalen: Vorsus, Tier 2076 Manufactured: 232100 Jaguar 45 POB 1444 N=1000 Indentivität Norway

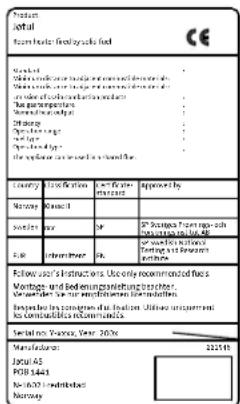

Su tutti i nostri prodotti è applicata un'etichetta che indica il numero di serie e l'anno. Annotare questo numero dove indicato nelle istruzioni di installazione.

Citare sempre questo numero di serie quando ci si rivolge al rivenditore o a Jøtul.

Serial no.

1.0 Conformità alle leggi

L'installazione di una camino deve essere eseguita in conformità alle leggi e alle norme locali di ogni paese.

L'installazione del prodotto deve essere conforme a tutte le norme locali, incluse quelle che fanno riferimento a direttive europee o specifiche del paese.

Il prodotto è corredato da un manuale di installazione con dati tecnici e da un manuale d'uso generale e di manutenzione. L'installazione può essere effettuata solo dopo un'accurata ispezione da parte di personale qualificato.

Sul prodotto è applicata una targhetta, realizzata in materiale termoresistente e contenente dati e informazioni sull'identificazione e documentazione del prodotto.

2.0 Dati tecnici

Materiale: Ghisa

Rivestimento esterno: Vernice nera o grigia

Combustibile: Legna

Lunghezza massima dei ceppi: 30 cm

Scarico fumi: Superiore, posteriore

Dimensioni condotto dei fumi: ∅150 mm, sezione trasversale 177 cm²

Camera di combustione: 120 kg

• piedi corti 130 kg
• piedi lunghi 132 kg
• la colonna 141 kg
• con base in ghisa: 157 kg
• con base in ghisa e vetro: 160 kg

Accessori opzionali: Vedere 5.0 Accessori opzionali

Dimensioni, distanze: Vedere fig. 1

Dati tecnici conformi alla normativa EN 13240

Potenza termica nominale: 6,5 kW

Massa di gas prodotta dai fumi: 5,5 g/sec

Tiraggio raccomandato della

canna fumaria: 12 Pa

Rendimento: 77%@6,7kW

Emissione di CO (13% O₂): 0,10%

Temperatura dei gas prodotti

dai fumi: 327°C

Tipo di funzionamento: intermittente

Per combustione intermittente, in questo contesto, si intende il normale utilizzo del camino, ovvero si aggiunge combustibile non appena si è formata una quantità adeguata di braci.

ITALIANO

Legna

L'efficienza di Jøtul F 270 garantisce una potenza termica nominale di 6,5 kW. Ciò equivale a un consumo di circa 2,0 kg di legna di buona qualità all'ora. Un altro fattore importante per ottenere un funzionamento efficiente della stufa è rappresentato dalle dimensioni dei ceppi, che devono essere le seguenti:

Fascine:

Lunghezza: 20-30 cm

Diametro: 2-5 cm

Quantità per un'accensione: 6-8 pezzi

Legna da ardere (spaccata):

Lunghezza: 25 cm

Diametro: circa 8 cm

Intervalli di aggiunta della legna: circa ogni 45 minuti

Aumento della fiamma: 1,5 kg

Quantità per carica: 3 pezzi

L'emissione di calore nominale si ottiene quando la presa d'aria superiore è aperta al 50% circa (fig. 10A) e la maniglia della valvola di accensione fuoriesce di circa 1-2 cm (fig. 10B).

In questa posizione la valvola di accensione è completamente chiusa ma la grata è aperta.

3.0 Installazione

3.1 Pavimento

Basamento

È importante accertarsi che le dimensioni dei basamenti siano adatte al camino. Cf. «2.0 Dati tecnici» per le specifiche sul peso. Durante l'installazione, si consiglia di rimuovere la pavimentazione non fissata al sottofondo (pavimento antivibrante).

Protezione del pavimento in legno

Se la stufa deve essere installata su un pavimento in legno, coprire il pavimento sotto e di fronte la stufa con una piastra di metallo o altro materiale non infiammabile. Lo spessore minimo consigliato è 0,9 mm.

Eventuali pavimentazioni in materiali infiammabili come linoleum, moquette, ecc. devono essere rimosse da sotto la piastra di protezione del pavimento.

Requisiti per la protezione di pavimento infiammabile davanti alla stufa

La piastra anteriore deve essere conforme alle leggi e alle norme nazionali.

Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.

3.2 Pareti

Distanza da pareti in materiale infiammabile (vedere fig. 1)

È possibile utilizzare la stufa con il condotto dei fumi non isolante a condizione che le distanze dalle pareti in materiale infiammabile siano uguali quelle indicate nella fig. 1.

Distanza dal muro tagliafuoco

Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.

Requisito del muro tagliafuoco

Il muro tagliafuoco deve avere uno spessore di almeno 100 mm ed essere realizzato in blocchi di calcestruzzo a mattone o calcestruzzo leggero. È possibile utilizzare anche altri materiali e strutture provviste della necessaria documentazione.

Distanza da pareti in materiale non infiammabile

Per parete in materiale non infiammabile si intende un muro non portante in cemento o mattoni.

Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.

3.3 Soffitto

La distanza minima tra la stufa e il soffitto in materiale infiammabile deve essere almeno di 1000 mm.

3.4 Canna fumaria e condotto

• La stufa può essere connessa a una canna fumaria e a un condotto dei fumi che siano approvati per stufe a combustibile solido con temperatura del gas prodotto dal fumo specificato nella sezione»2.0 Dati tecnici».
• La sezione trasversale della canna fumaria deve avere almeno le stesse dimensioni della sezione trasversale del condotto. Per calcolare la sezione trasversale corretta della canna fumaria, vedere la sezione «2.0 Dati tecnici».
• È possibile collegare più stufe a combustibile solido alla stessa canna fumaria, a condizione che la sezione trasversale della canna fumaria sia sufficientemente ampia.
• Il collegamento con la canna fumaria deve essere effettuato in conformità alle istruzioni di installazione fornite dal produttore della stessa.
• Montare e posizionare provvisoriamente la stufa, senza praticare alcun foro nella canna fumaria, in modo da individuare la corretta posizione della stufa e del foro sulla canna fumaria. Per le dimensioni minime, vedere fig. 1.
• Assicurarsi che il condotto sia inclinato verso l'alto, verso la canna fumaria.
• Utilizzare un condotto provvisto di portello che consenta di effettuarne la pulizia.

È particolarmente importante che i collegamenti siano abbastanza flessibili. Ciò serve a impedire che un assestamento nell'installazione possa causare la formazione di crepe.

Nota importantel Un collegamento corretto ed ermetico è molto importante per il funzionamento corretto del prodotto.

Il tiraggio della canna ; vedere anche le sezioni «2.0 Dati tecnici».

Se il tiraggio è troppo forte, è possibile controllarlo installando e azionando una valvola di tiraggio.

3.5 Montaggio prima dell'installazione

Nota importante! Prima di procedere all'installazione, ispezionare la stufa e accertarsi che non sia danneggiata.

Il prodotto è pesante. Sarà necessario chiedere aiuto per installare e sistemare la stufa in posizione.

• La versione standard del prodotto viene consegnata in due scatoloni di imballaggio. Uno contiene la stufa e l'altro le gambe opzionali, lunghe o corte oppure la colonna.
• Dopo aver disimballato il prodotto, rimuovere la griglia per la cenere e lo schermo termico.
• Sollevare e rimuovere la piastra superiore, la griglia di ventilazione e il fornello.
• Sollevare e rimuovere lo scudo termico posteriore in acciaio fissato con tre viti, due sopra e una sotto. Vedere fig. 9A.
• Ispezionare il prodotto per assicurarsi che sia privo di danni e che le manopole di regolazione funzionino.
• Stendere l'imballaggio in cartone e posizionarvi sopra il pallet in legno. Adagiarvi la stufa sul lato posteriore.

Jøtul F 271/F 272 - Montaggio delle gambe

1. Svitare le viti presenti agli angoli della stufa e fissare le gambe utilizzando tali viti, come mostrato nella fig. 2 A.
2. Fissare il pezzo di rinforzo tra le gambe posteriori. Vedere fig. 3 A.
3. Per proteggere il pavimento dal calore sviluppato dal prodotto, è necessario utilizzare lo scudo termico fornito. Fissarlo alle 4 viti, come mostrato nella fig. 4.
4. Sarà necessario chiedere aiuto e sollevare con cautela il prodotto.
5. Regolare il prodotto utilizzando le 4 viti di regolazione presenti in ciascun angolo (vedere fig. 3 B).
6. Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quindi abbassarlo e fissarlo con la vite inferiore.
7. Riposizionare la piastra superiore con la griglia di ventilazione e il fornello.

Jøtul F 273 - Montaggio della colonna

1. La colonna è composta da 4 parti: la base, le 2 parti che costituiscono la colonna e una camera d'aria.
2. Fissare le sezioni della colonna utilizzando i 2 bulloni M8 x 25 e 2 bulloni M6 x 25, come mostrato nella fig. 5A.
3. Fissare la colonna alla piastra per pavimento utilizzando i quattro bulloni (M8 x 25) (vedere fig. 5B-6B).

Piastra reversibile

Se è necessario montare la piastra reversibile, si consiglia di farlo in questa fase, prima di fissare la piastra di base alla stufa. Vedere le istruzioni di installazione fornite con la piastra reversibile.

1. Fissare la colonna alla piastra base della stufa utilizzando i quattro bulloni (M8 x 20) (vedere fig. 5C). Le giunture della colonna devono essere di fronte alle parti laterali del prodotto e l'uscita per l'aria esterna deve essere di fronte alle parti posteriori (nella sezione 4.1 vedere Circolazione dell'aria attraverso la base).
2. Sarà necessario chiedere aiuto e sollevare con cautela il prodotto.
3. Regolare il prodotto utilizzando le 4 viti di regolazione presenti in ciascun angolo (vedere fig. 6A).
4. Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quindi abbassarlo e fissarlo con la vite inferiore.
5. Posizionare la piastra superiore con la griglia di ventilazione e il fornello.

1. Svitare le viti presenti agli angoli della stufa e fissare le gambe utilizzando tali viti, come mostrato nella fig. 2 A.
2. Per proteggere il pavimento dal calore sviluppato dal prodotto, è necessario utilizzare lo scudo termico fornito. Fissarlo alle 4 viti, come mostrato nella fig. 4.
3. Sarà necessario chiedere aiuto e sollevare con cautela il prodotto.
4. Regolare il prodotto utilizzando le 4 viti di regolazione presenti in ciascun angolo (vedere fig. 3 B).
5. Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quindi abbassarlo e fissarlo con la vite inferiore.
6. Riposizionare la piastra superiore con la griglia di ventilazione e il fornello.

In caso di utilizzo dell'alimentazione dell'aria esterna attraverso la presa d'aria esterna, collegare in questa fase un tubo flessibile da ∅ 100 mm a tale presa (Fig. 4C) sul prodotto.

ITALIANO

Installazione con alimentazione dell'aria esterna

1. Portare la leva posta sulla presa d'aria esterna in posizione avanzata (Fig. 10 A).
2. Fissare il tubo flessibile alla presa d'aria esterna usando una fascetta stringitubo. Nota: accertarsi che il tubo flessibile sia sufficientemente lungo per evitare il ricorso a giunti.
3. Spingere la base in ghisa verso la camera di combustione e, allo stesso tempo, spingere il tubo dell'aria esterna attraverso il piede e, se necessario attraverso l'apertura nel bordo posteriore della base in ghisa.
4. Fissare la base alla camera di combustione usando le 4 viti (M8 x 30 mm) contenute nel sacchetto.
5. Con l'aiuto di un assistente, sollevare con cautela il prodotto e posizionarlo correttamente sopra l'alimentazione dell'aria esterna.
6. Se necessario, regolare l'altezza del prodotto tramite le viti di regolazione poste sotto il piede (Fig. 3B).

Installazione senza alimentazione dell'aria esterna

1. Fissare la base alla camera di combustione usando le 4 viti (M8 x 30 mm) contenute nel sacchetto.
2. Con l'aiuto di un assistente, sollevare con cautela il prodotto.
3. Se necessario, regolare l'altezza del prodotto tramite le viti di regolazione poste sotto il piede (Fig. 3B).

Jøtul F 275 – Base in ghisa con porta in vetro (Fig. 15 e 16)

1. Per proteggere il pavimento dal calore sviluppato dal prodotto, è necessario utilizzare lo scudo termico fornito. Fissarlo alle 4 viti, come mostrato nella fig. 4.
2. Montare la base in ghisa come indicato nella sezione "Jøtul F 274 – Base in ghisa."
3. Fissare il cardine per la porta in vetro alla base mediante le viti M6 x 20 mm, contenute nel sacchetto per la porta in vetro (Fig. 15 A).
4. Prima di serrare le viti, inserire la molla tra i fori filettati e il cardine (Fig. 15 B).
5. Avvitare saldamente in posizione l'altra estremità della molla (Fig. 16 A).
6. Fissare l'ammortizzatore all'interno della porta in vetro, in posizione centrale (Fig. 16 D).
   Nota: per un corretto posizionamento della porta, la distanza tra la porta e la base deve risultare uniforme. Se necessario, regolare la porta avvitando o svitando le due viti (Fig. 16 C).

Circolazione dell'aria esterna

Con il modello F 270 è possibile ottenere la circolazione dell'aria esterna direttamente nel prodotto attraverso la base oppure tramite il tubo flessibile che prende aria dalla canna fumaria esterna per instradarla al condotto di collegamento del prodotto.

Circolazione dell'aria attraverso la base

• Segnare il punto in cui verrà installato il prodotto e praticare un foro nel pavimento per inserivi il tubo dell'aria esterna.
• Praticare un foro nell'apertura presente nella parte posteriore della colonna (fig. 5A) e montare il condotto dell'aria come mostrato nella fig. 7A.

L'aria viene prelevata direttamente dall'esterno o dalla canna fumaria tramite le prese d'aria.

• Utilizzando una fascetta per tubi, fissare un tubo flessibile ∅ 100 mm direttamente al condotto di collegamento della stufa (fig. 5C-B), quindi fissarlo all'uscita sul muro o alla canna fumaria. Qualora fosse necessario restituire il prodotto, tenere in considerazione la lunghezza del tubo.

- Sarà necessario chiedere aiuto e sollevare con cautela il prodotto.

Montaggio del condotto di scarico dei fumi

Il prodotto viene fornito dal fabbricante con lo scarico dei fumi predisposto nella parte superiore. Se si desidera montare posteriormente il condotto di scarico dei fumi, seguire le istruzioni riportate di seguito:

• Sollevare la piastra superiore.
• Sollevare lo scudo termico posteriore (in ghisa) fissato con 3 viti, due sopra e una sotto. Vedere fig. 9.
• Agendo dall'interno, utilizzare un martello per forare l'apertura presente sullo scudo termico.
• Invertire la posizione del coperchio e dello scarico dei fumi (fig. 8) e fissarli.
• Fissare lo scudo termico posteriore in acciaio inserendo per prime le viti superiori. Sollevarlo leggermente, quindi abbassarlo e fissarlo con la vite inferiore.
• Inserire il condotto dei fumi nello scarico e fissarlo saldamente con una guarnizione.

Nota importantel È importante che i giunti e i condotti dei fumi siano completamente sigillati. Le perdite d'aria possono impedire il corretto funzionamento del condotto dei fumi.

3.6 Comandi di controllo (fig. 10)

Quando il prodotto è installato, verificare sempre i dispositivi di controllo che devono muoversi con facilità e funzionare in maniera soddisfacente.

La stufa Jøtul F 270 è dotata dei seguenti dispositivi di controllo:

Presa d'aria fig. 10A

Posizione a sinistra: chiusa

Posizione a destra: aperta

Valvola di accensione fig. 10B

In dentro: chiusa

In fuori: aperta

Grata oscillante fig. 10B

La maniglia di destra viene spinta in dentro e tirata in fuori

Maniglia della porta fig. 10C

Per aprire, tirare la maniglia.

3.7 Eliminazione della cenere

Jøtul F 270 possiede un ceneraio che rende più semplice rimuovere la cenere.

• Rimuovere la cenere solo quando la stufa è fredda.
• Spingere/tirare più volte la maniglia della griglia della cenere/ valvola di accensione in modo che la cenere cada nel ceneraio.
• Estrarre il ceneraio e svuotarlo della cenere riponendola in un contenitore non infiammabile.
• Lasciare sempre della cenere a protezione del fondo della stufa.

Per il resto, vedere la descrizione della procedura di rimozione della cenere nel manuale d'uso generale e di manutenzione, al Punto «6.1 Precauzioni generali antincendio».

4.0 Assistenza

Attenzione! Non è consentito apportare al prodotto modifiche non autorizzate.

Utilizzare solo parti di ricambio originali.

4.1 Sostituzione di parafiamma e deflettore di aspirazione (fig. 11 e 12)

• I parafiamma poggiano sui sostegni laterali (fig. 11 A), mentre il bordo posteriore poggia sulla piastra refrattaria (fig. 11 B). Sollevare il bordo anteriore del parafiamma, spostandolo verso destra, abbassare il bordo sinistro ed estrarlo.
• Il deflettore di aspirazione in ghisa, collocato sopra il parafiamma, è fissato da due viti nella parte anteriore (fig. 12A), mentre la parte posteriore poggia nella scanalatura dello scarico dei fumi (fig. 12B). Sollevare leggermente il deflettore di aspirazione, tirarlo in avanti ed estrarlo inclinandolo.
• Per effettuare l'installazione, ripetere la procedura in ordine inverso.

4.2 Sostituzione di piastre refrattarie e piastra di base (fig. 13)

• Estrarre i parafiamma come descritto nella sezione precedente.
• Rimuovere le piastre refrattarie laterali (A) sollevandole leggermente e tirandole in avanti per circa metà lunghezza, quindi estrarle sollevandole. Nota importante! Utilizzare con cautela e attenzione eventuali utensili, per non danneggiare le piastre in vermiculite.
• Svitare la vite sul retro della piastra refrattaria (B) e rimuovere la piastra.
• Quindi sollevare la griglia (C) e la piastra di base (D) ed estrarla.
• Per effettuare l'installazione, ripetere la procedura in ordine inverso.
• Quando si ricollocano la griglia e la piastra di base, verificare che le linguette che consentono il movimento grata siano inserite nelle fessure presenti sul lato destro della piastra di base e nella scanalatura della griglia (vedere fig. 14).

5.0 Accessori opzionali

5.1 Inserto rotante - codice cat. 350997

Le istruzioni per il montaggio sono incluse con il prodotto.

5.2 Decorazione

Decorazione in pietra ollare, superiore - codice cat. 350949

Decorazione in vetro, piastra superiore - codice cat. 350946

Decorazione in vetro, laterale - codice cat. 350947

Le istruzioni per il montaggio sono incluse con il prodotto.

Decorazione in vetro, porta - codice cat. 350948

Le istruzioni per il montaggio sono incluse con il prodotto.

Set vetro per Jøtul F 275 codice cat. 361003

Rivestimento completo in pietra ollare, per Jøtul F 273 - codice cat. 361007

Rivestimento completo in pietra ollare, per Jøtul F 274 - codice cat. 361008

Piano superiore in pietra ollare completo 50 mm codice cat. 361009.

Schermi termici, ollare (Jøtul F 273 / Jøtul F 274) - codice cat. 224042

NEDERLANDS

Inhoudsopgave
