Caractéristiques techniques	Poêle à bois Jøtul F 602 N, puissance nominale de 6 kW, rendement de 78%, capacité de chauffage jusqu'à 120 m².
Dimensions	Hauteur : 1000 mm, Largeur : 600 mm, Profondeur : 400 mm.
Poids	Poids total de 120 kg.
Type de combustible	Bois, bûches de 30 cm maximum.
Utilisation	Conçu pour un chauffage d'appoint ou principal, idéal pour les espaces de vie.
Maintenance	Nettoyage régulier du foyer et du conduit de cheminée recommandé, vérification des joints d'étanchéité.
Sécurité	Équipé d'un système de sécurité pour éviter les surchauffes, conforme aux normes de sécurité en vigueur.
Garantie	Garantie de 5 ans sur la fonte, sous conditions d'utilisation normale.
Informations générales	Design classique, disponible en plusieurs finitions, respectueux de l'environnement avec des émissions de CO2 réduites.

FOIRE AUX QUESTIONS - F 602 N Jøtul

Comment allumer le poêle Jøtul F 602 N ?

Assurez-vous que le tirage est ouvert, placez du papier et des petites bûches dans le foyer, puis allumez le papier. Une fois que le feu prend, ajoutez des bûches plus grandes.

Quelle est la capacité de chauffage du Jøtul F 602 N ?

Le Jøtul F 602 N peut chauffer une superficie allant jusqu'à 100 m², selon l'isolation de votre maison.

Comment réguler la température du poêle ?

Utilisez le registre de tirage pour ajuster la quantité d'air entrant. Plus vous ouvrez le registre, plus le feu sera vif et chaud.

Quel type de bois est recommandé pour le Jøtul F 602 N ?

Il est recommandé d'utiliser du bois dur, bien sec, avec un taux d'humidité inférieur à 20 % pour un meilleur rendement et moins de fumée.

Comment nettoyer le poêle Jøtul F 602 N ?

Nettoyez régulièrement le foyer et la vitre avec un chiffon humide. Pour des nettoyages plus approfondis, utilisez des produits spécifiques à la cheminée.

Quelle est la durée de combustion du Jøtul F 602 N ?

La durée de combustion peut varier entre 4 à 8 heures selon le type de bois utilisé et le réglage du tirage.

Le Jøtul F 602 N nécessite-t-il un conduit de cheminée ?

Oui, un conduit de cheminée est nécessaire pour évacuer les fumées et garantir un fonctionnement sûr du poêle.

Comment savoir si le tirage est suffisant ?

Si le feu s'éteint rapidement ou si la fumée entre dans la pièce, cela peut indiquer un tirage insuffisant. Assurez-vous que le conduit de cheminée n'est pas obstrué.

Puis-je installer le Jøtul F 602 N moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation afin de garantir la sécurité et le respect des normes en vigueur.

Que faire si la vitre du poêle devient noire ?

Cela peut être dû à une combustion incomplète. Assurez-vous d'utiliser du bois sec et de bien réguler l'air. Nettoyez la vitre régulièrement avec un produit adapté.

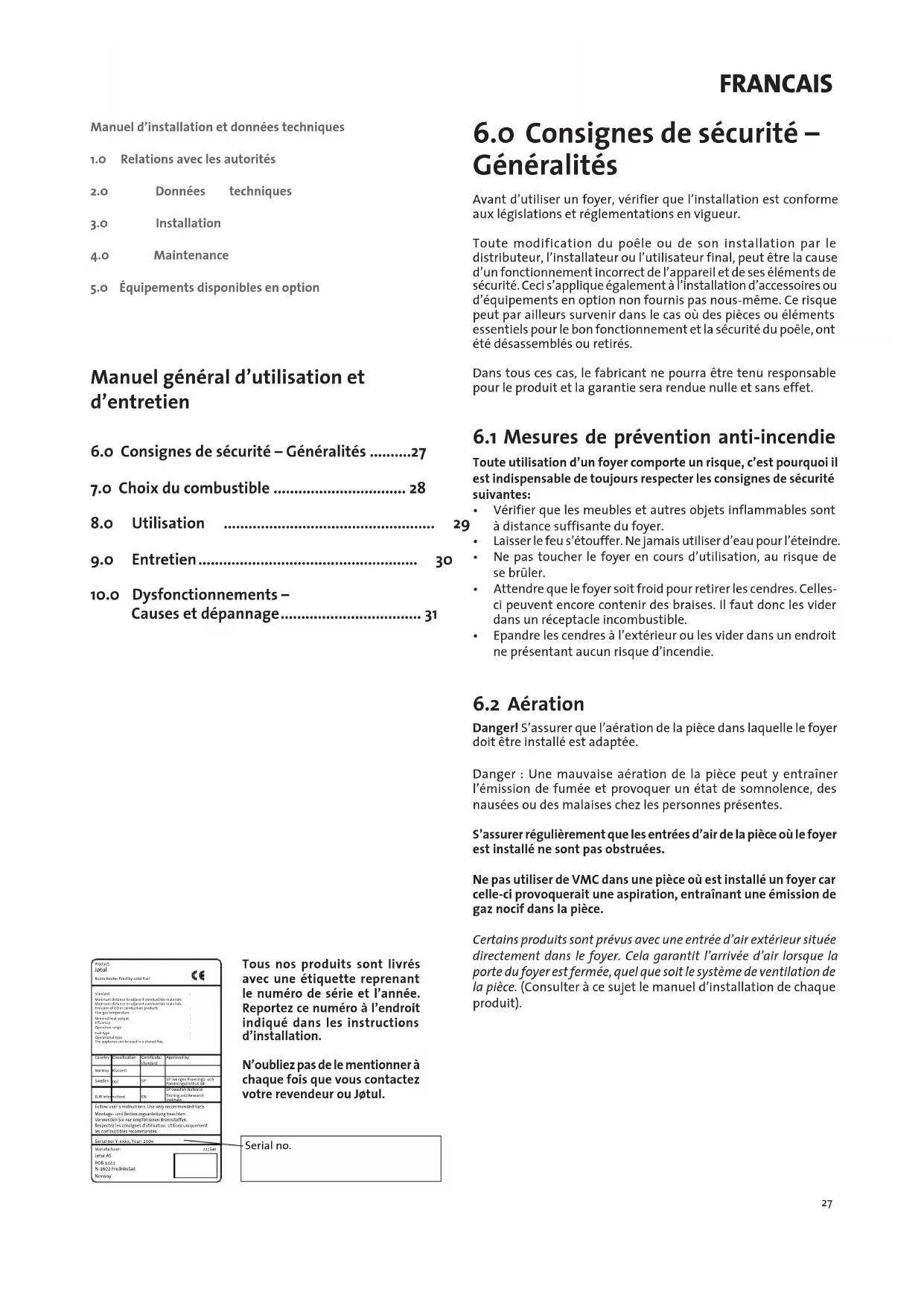

MODE D'EMPLOI F 602 N Jøtul

Manuel d'installation et données techniques

1.0 Relations avec les autorités
2.0 Données techniques
3.o Installation
4.o Maintenance
5.o Equipements disponibles en option

Manuel general d'utilisation et d'entretien

6.o Consignes de sécurité - Généralités 27
7.o Choix du combustible 28
8.o Utilisation
9.o Entretien 30
10.o Dysfonctionnements - Causes et depannage. 31

6.o Consignes de sécurité - Généralités

Avant d'utiliser un foyer, vérifier que l'installation est conforme aux legislations et réglementations en vigueur.

Toute modification du poèle ou de son installation par le distributeur, l'installateur ou l'utilisateur final, peut être la cause d'un fonctionnement incorrect de l'appareil et de ses éléments de sécurité. Ceci s'applique également à l'installation d'accessoires ou d'équipements en option non fournis pas nous-même. Ce risque peut par ailleurs survenir dans le cas où des pieces ou éléments essentiels pour le bon fonctionnement et la sécurité du poèle, ont été désassemblés ou retirés.

Dans tous ces cas, le fabricant ne pourrait être tenu responsable pour le produit et la garantie sera rendue nulle et sans effet.

6.1 Mesures de prévention anti-incendie

Toute'utilisation d'un foyer comporte un risque, c'est pourquoit il est indispensable de tous jours respecter les consignes de sécurité suivantes:

• Verifier que les meubles et autres objets inflammables sont à distance suffisante du foyer.
  Laisser le feu s'étouffer. Ne jamais utiliser d'eau pour l'éteindre.
• Ne pas toucher le foyer en cours d'utilisation, au risque de se brûler.
• Attendre que le foyer soit froid pour-retirer les cendres. Cellesci peuvent encore contenir des braises. Il faut donc les vider dans un receptacle incombustible.
• Ependre les cendres à l'extérieur ou les vider dans un endroit ne représentantaucun risque d'incendie.

6.2 Aération

Danger! S'assurer que l'aération de la pierce dans laquelle le foyer doit être installé est adaptée.

Danger: Une mauvaise aération de la pierce peut y entrainer l'émission de fumée et provoquer un état de somnolence, des nausées ou des malaises chez les personnes représentes.

S'assurer régulierement que les entrées d'air de la pierce où le foyer est installé ne sont pas obstruées.

Ne pas utiliser de VMC dans une pierce où est installé un foyer car cette-ci provoquerait une aspiration, entrainant une émission de gaz nocif dans la pierce.

Certain produits sont prévus avec une entree d'air extérieur située directement dans le foyer. Cela garantit l'arrivee d'air lorsque la portedu foyer est fermee,quel que soit le systeme de ventilation de la piece.Consulter a ce sujet le manuel d'installation de chaque produit).

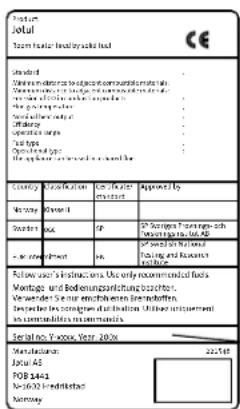

Tous nos produits sont livrés avec une étiquette reconnant le nombre de série et l'année. Reportez ce nombre à l'endetroit indiqué dans les instructions d'installation.

N'oubliez pas de le mentionner à chaque fois que vous contactez votre revendeur ou Jotul.

Serial no.

FRANCAISFRANCAIS

7.o Choix du combustible

Toujours utiliser le combustible recommende. (Voir description à la section «2.0 Données techniques» du manuel d'installation de chaque produit).

Vous obtiendrez ainsi un résultat optimal. L'utilisation d'autres combustibles est susceptible d'endommager le produit.

7.1 Le bois de chauffage de qualité selon Jøtul

Des bùches de bouleau, de hêtre ou de chêne sont pour nous des bois de chauffage de qualité.

Un bois de qualité doit être sec, c'est-à-dire qu'il doit partager un taux d'humidité d'environ 20%.

Pour cela, le bois doit être débité au plus tard à la fin de l'hiver ou au début du printemps. Il doit être coupé, fendu et empilé de manière à permettre une bonne circulation de l'air. Couvrir les piles de bois pour éviter que ce dernier n'absorbe trop d'eau de pluie. Les buches doivent être mises sous abri à l'autonne pour une utilisation en hiver.

La quantité d'énergie obtenue à partir d'un kilogramme de bois diffère très peu selon les essences. En revanche, la densité varie considérablement. Par exemple, un volume donné de bouleau produit moins d'énergie (kWh) qu'un volume équivalent de chêne, plus dense.

La quantité d'énergie produit pour 1 kg de bois de qualité avoisine 3,8 kWh. 1 kg de bois de chauffage parfaitement sec (taux d'humidité nul) produit environ 5 kWh, alors que s'il présente un taux d'humidité de 60%, il produit seulement 1,5 kWh.

L'utilisation de bois de chauffage humide peut creer des désordres graves:

• Dépôt de suie ou de goudron sur la vitre, dans le foyer et dans la cheminée.
• Production moindre de chaleur.
• Risque de feu de cheminée suite à l'accumulation de suie dans le foyer, le conduit et la cheminée.
  Difficulté à faire prendre le bois et risque d'étouffement rapide du feu.

Attention: le foyer Jotul n'est pas un incinerateur! Ne jamais alimenter le feu avec l'un des matériaux suivants:

• Déchets menagers, sacs plastiques, etc.
• Bois peint ou impregne (hautement toxique).
• Aggloméré ou contreplaqué.
• Bois échépée (bois de grève)

Ces matériaux poursaient endommager le produit et entraîner une pollution atmosphérique.

Remarque! ne jamais utiliser de liquide inflatable de type essence, alcohol ou autre pour allumer le foyer, au risque d'endommager le produit ou de se blesser.

7.2 Le charbon de qualité selon Jøtul

Par charbon de qualité, nous entendons de la houille répondant à la norme EN 13240 tableau B.2 (Combustible en briquettes pour environnements fermés). Par exemple, la fornacite.

7.3 Quantité et taille du combustible

Les produits Jotul sont développés de manière à garantir une excellente combustion.

La taille du combustible constitue l'un des principaux facteurs de cette combustion. La taille et la qualité de combustible requises sont décrites à la section «2.o Données techniques» du manuel d'installation de chaque produit.

7.4 Combustion intermittente/continue

Combustion intermittente

La plupart des produits Jotul sont testés dans le cadre d'un fonctionnement « intermittent » (consulter à ce sujet la section « 2.0 Données techniques » du manuel d'installation). La combustion intermittente correspond à l'utilisation normale d'un foyer, réalimenté des que le combustible a brûlé et formé suffisamment de braise. C'est ce mode d'utilisation qui permet d'optimiser la qualité de combustion del'appareil, en offrant notamment un rendement élevé et de faibles émissions de CO. Les performances mentionnées dans la section « 2.0 Données techniques » sont obtenues dans des conditions de combustion intermittente, avec une charge de bois modérée et une arrivée d'air ouverte entre 40% et 100% suivant les modèles.

Néanmoins, il est possible d'allonger considérablement la durée de combustion en augmentant la charge de bois et en réduisant la ou les arrivées d'air de combustion (il est recommandé de ne jamais totalement fermer l'arrivedé air). La qualité de combustion s'en trouve degradée, mais permet un « passage de nuit», à savoir la possibilité de relancer la combustion 8 heures après la dernière charge, sans avoir à rallumer le feu.

La duréeemaxale de combustion sera obtenu avec un bois de qualite (essences dures types chene, hetre, charme etc...),dont le taux d'humidite ne depasse pas 20 %, en quantite suffisante sur un bon lit de braises, avec les arrivées d'air a peine ouvertes et des conditions de tirage conformes aux données techniques du point 2.0.

8.o Utilisation

Plaques de doublage

Les produits Jotul comportent deux types de plaques de doublage (ou plaques de protection):

• Fonte
  Vermiculite (jaune)

N.B: Faites attention lors du chargement de combustible dans votre poèle, de manière à ne pas endommager les plaques en vermiculite.

Entrées d'air

En général, un produit dispose d'une entrée d'air supérieure et d'une entrée inférieure.

L'entrée d'air supérieure almente la combustion tandis que l'entrée inférieure amène l'air directement vers le feu pendant l'allumage.

8.1 Premier allumage

• Allumer un feu, comme indiquedans la section «8.2/8.3Utilisation au quotidien'.
• Entretenir un feu vif pendant quelques heures et ventiler toute fumée ou mauvaise odeur émanant du produit.
• Répéter cette opération deux ou trois fois.

Remarque: risque de mauvaises odeurs lors de la première utilisation du foyer

Produits points: lors de la première utilisation, le foyer peut émettre un gaz irritant et dégager des odeurs désagréables. Ce gaz n'est pas toxique, mais il est recommandé de bien aérer la piece. Maintenir un tirage élevé dans le foyer jusqu'à qu'aucun gaz, fumée ou odeur ne puisse être détecté.

Produits émailés: au cours des premières utilisations, une certaine condensation peut se former à la surface du foyer. Pour éviter des tâches permanentes, essuyerrapidement cette condensation avec un chiffon sec.

8.2 Utilisation au quotidien (bois)

Allumage

1. Ouvrir les entrées d'air au maximum.
2. Placer deux bùches de taille moyenne dans le foyer, une de chaque côté de la plaque de source.
3. Froisser quelques feuilles de papier journal (ja mais de papier glacé) et les disposer entre les deux buches. Remplacer eventuèlement le papier par des morceaux d'écorce de boureau. Entrecroiser du bois d'allumage par-dessus le papier, puis poser une buche de taille moyenne etmettre le feu. Ajouter progressivement des buches.
4. Pour les produits dépourvus d'entrée d'air inférieure, laisser la porte entrouverte jusqu'à ce que les buches s'enflammment. Fermer l'entrée d'air inférieure (si vous foyer en est pourvu) une fois que le feu a pris. (Utiliser des gants car la poignée risque d'être chaude.)
5. Regler ensuite la vitesse de combustion à la capacité de chauffage souhaitation en ajustant l'entrée d'air supérieure.

La puissance thermique nominale est atteinte à un certain niveau d'ouverture de cette entrée d'air. (Consulter la section «2.0 Données techniques» du manuel d'installation à ce sujet.)

Rechargement en bois de chauffage

1. Il est recommendé d'attendre qu'il ne reste que des braises avant d'ajouter du bois.
2. Avant d'ouvrir la porte, ouvrir complètement l'entrée d'air supérieure afin de permettre l'équilibrage des pressions.
3. Ajouter le bois de chauffage et s'assurer que l'entrée d'air supérieure est ouverte à son maximum pendant quelques minutes, ou la porte entrouverte jusqu'à ce que le bois s'embrase.
4. Fermer l'entrée d'air une fois que le bois a pris.

8.3 Utilisation au quotidien avec du charbon

Sile produit est homologué pour l'utilisation de briquettes de charbon (cf. «2.o Données techniques» du manuel d'installation), l'air doit circuler à travers le crible.

Allumage

1. Ouvrir les entrees d'air en grand.
2. Placer deux bùches de taille moyenne dans le foyer, une de chaque côté de la plaque de source.
3. Froisser quelques feuilles de papier journal (ja mais de papier glacé) et les disposer entre les deux buches. Remplacer eventuèlement le papier par des morceaux d'écorce de bouleau. Entrecroiser du bois d'allumage par-dessus
4. et compléter avec du charbon avant demettre le feu au papier.
5. Laisser la porte entrouverte jusqu'à ce que le bois d'allumage prenne feu.
6. Fermer la porte une fois que le feu brûle bien et réduire progressivement l'arrivée d'air pour freiner la combustion. (Utiliser des gants car la poignée risque d'être chaude.)
7. Regler ensuite la vitesse de combustion à la capacité de chauffage souhaitee en ajustant l'entrée d'air inférieure.

Ajout de charbon

Au moment d'ajouter du combustible, racer les braises restantes et vérifier qu'elles tombent bien dans le cendrier.

1. Ajouter du charbon sans depasser la limite du pare-cendres.
2. Ouvrir l'entrée d'air de la porte à cendres pour obtenir la température souhaïée.
3. Une fois cette température atteinte, régler les entrées d'air comme indiqué plus haut.

Thermometre

Lorsque vous brûlez du charbon, nous vous recommendons d'utiliser un thermomètre de foyer. Ce type d'accessoires, vendus dans les magasins spécialisés, doit être place au-dessus du foyer.

La surchauffe prolongée du foyer (températures de 280^ ou plus) entraine l'usure précote de pieces dont le remplacement n'est pas couvert par la garantie.

FRANCAIS

8.4 Risque de surchauffe

Éviter toute utilisation du foyer pouvant entrainer une surchauffe

La surchauffe survient lorsque le foyer est suralimenté ou lorsqu'une entree d'air voire les deux sont laissees en position d'ouverture maximale. L'incandescence de certaines parties du foyer est un signe de surchauffe incontestable. Le cas echeant, réduire immidiatement l'ouverture des entrées d'air.

Faire appel à un professionnel pour remédier à tout tiragesemblant faible ou excessif. (Voir aussi «3.o Installation» (Cheminées et conduits) dans le manuel d'installation à ce sujet.)

En cas de feu de cheminée:

• Fermer l'ensemble des trappes et des entrées d'air.
• Maintenir la porte de la chambre de combustion fermée.
• Vérifier toute présence de fumée dans le grenier et dans la cave.
• Contacter le service de sécurité incendie.
• Suite à un feu de cheminée, le foyer et la cheminée doivent être contrôlés par un spécialiste avant toute nouvelle utilisation afin de s'assurer que l'installation est opérationnelle.

8.5 Changement de saison (hiverprintemps)

Lors des changements de saison avec variation brute de température ou en cas de vents forts, des problèmes de tirage peuvent survenir au niveau de la cheminée et empêcher l'évacuation de la fumée.

Il est alors recommandé d'utiliser des bùches plus petites et d'ouvoir davantage les entrées d'air pour réduire les émissions de fumée et accélérer la combustion. Cela fait augmenter la température des fumées et permet de maintainir le tirage dans la cheminée.

Retirer plus fréquement les cendres pour éviter toute accumulation. Voir «9.2 Retrait des cendres».

9.o Entretien

9.1 Nettoyage de la vitre

Le produit est équipé d'un système d'entrée d'air par le haut. L'air est aspiré au-dessus du foyer et circule le long de la vitre.

L'accumulation de suie sur la vitre est toute fois inévitable, la quantité de dépôts dépendant du taux d'humidité du combustible, des conditions de tirage et du réglage de l'entrée d'air supérieure. Une grande partie de cette suie est normalement consumée lorsque l'entrée d'air est ouverte à son maximum et en présence d'un feu vif dans le foyer.

Un bon conseil! Pour les opérations courantes de nettoyage, humidifier un essuie-tout ou du papier journal à l'eau chaude et l'imprégner de quelques cendres prélevées dans la chambe de combustion. Frotter la vitre avec ce papier puis rincer à l'eau claire et essuyer. Pour un nettoyage optimal, il est recommendé d'utiliser un nettoyant à vitres. Ne jamais projeter le produit directement sur la vitre : il risque de déterminer les fixations de la vitre et le joint, ce qui peut entraîner la cassure de la vitre.

9.2 Retrait des cendres

Foyer avec cendrier

• Secouer ou racier les cendres pour qu'elles tombent dans le dendrier.
• Retirer délicatement le cendrier et le vider dans un réceptacle incombustible.
• Vérifier que le logement du cendrier est bien vide avant de l'y replacer.
• Toujours laisser une couche de cendres au fond du foyer pourle protégger.

Foyer sans cendrier

Utiliser une pelle ou tout autre équivalent pour retarder les cendres.
- Toujours laisser une couche de cendres au fond du foyer pour le protégger.

Important! Ne retirez les cendres qu'une fois le foyer froid.

9.3 Nettoyage et élimination des dépôts de suie

Pendant l'utilisation, de la suite peut se déposer sur les surfaces internes du foyer. La suite est un bon isolant. Elle réduit donc la puissance thermique du foyer. Utiliser unerosse métallique pour retarder tout dépôt de suite dans le produit.

Laisser brûler vivement afin d'éviter tout dépôt de goudron et d'eau dans le foyer.

Un nettoyage annuel de l'intérieur du foyer est requis pour optimier le rendement du produit. Cette operation peut etre réalisée lors du ramonage des conduits et de la cheminée.

9.4 Ramonage des conduits d'évacuation vers la cheminée

Sur certains foyers autonomies, il est possible de soulever le couvercle et de ramoner le conduit par le haut.

Sinon, le ramonage des conduits doit s'effectuer à partir de la trappe de ramonage ou depuis l'intérieur du produit, auquel cas le déflecteur doit être retire. (Voir la section «4.o Entretien» dans le manuel d'installation du produit.)

9.5 Contrôle du foyer

Jôtul recommande que l'utilisateur contrôle personnellement et soigneusement le foyer suite à une opération de ramonage/ nettoyage. Vérifier l'absence de fissures sur toutes les surfaces visibles. Vérifier également l'état et la bonne installation de tous les joints. Tout joint montrant des signes d'usure, de déformation ou de durée doit être remplaced.

Nettoyer soigneusement les gorges de joint, appliquer de la collé céramique (dépôncible auprès des distributeurs Jøtul), puis insérer correctement le joint sans tirer dessus. Le séchage est rapide.

9.6 Entretien de la surface externe

La couleur des produits peints peut se ternir après plusieurs années d'utilisation. Avant d'appliquer une nouvelle couche de peinture, brosser et laver la surface peinte pour en éliminer toutes les particules.

Nettoyer les produits émailés à l'aide d'un chiffon sec uniquement. Ne pas utiliser de savon ni d'eau. Eliminer les tâches à l'aide d'un nettoyant liquide (nettoyant à four, etc.).

10.o Dysfonctionnements - Causes et dépannage

Tirage faible

• Verifier que la longueur de la cheminée est conforme aux législations et aux reglementations nationales en vigueur. (Voir aussi «2.o Données techniques» et «3.o Installation» (Cheminées et conduits) dans le manuel d'installation à ce sujet.)
• Verifier que la section minimale de la cheminée est conforme aux specifications de la section «2.0 Données techniques» du manuel d'installation.
• Vérifier que rien n'empêche l'évacuation des fumées: branches, arbres, etc..
• Pour remédier à tout tiragesemblant faible ou excessif, demander à un professionnel de vérifier et évientuèlement deredimensionner la cheminée.

Le feu s'étouffe rapidement

• Vérifier que le bois de chauffage est suffisamment sec.
• Verifier l'absence d'aspiration dans la pierce. Arreter toute ventilation mécanique et ouvrir une fenêtre à proximé du foyer.
• Vérifier que l'entrée d'air est ouverte.
• Vérifier que le conduit n'est pas obstrué.

Important dépôt de suie sur la vitre

L'accumulation de suie sur la vitre est inévitable, mais la quantité de dépôt varie en fonction:

Du taux d'humidité du combustible.
- Des conditions locales de tirage.
- Du réglage de l'entrée d'air.

Une grande partie de cette suie est normalement consumée lorsqu'el entrée d'air est ouverte à son maximum et en présence d'un feu vif dans le foyer. (Voir la rubrique Un bon conseil à la section «9.1 Nettoyage de la vente ».)

Jôtul vise sans cette à améliorer ses produits. C'est pourquoi, il se réserve le droit de modifier les specifications, couleurs et équipements sans avis prétable.

Kvalitet

Le système de contrôle de la qualité de Jøtul AS est conforme à la norme NS-EN ISO 9001 relative à la conception, à la fabrication et à la distribution de poêles, foyers et inserts. Cette politique nous permet d'offrir à nos clients une qualité et une sécurité reposant sur la vaste experience accumulée par Jøtul depuis sa création en 1853.
