| Type de produit | Tiroir chauffant encastrable pour vaisselle |
| Marque | Boretti |
| Modele | BWL45IX |
| Categorie | Tiroir et armoire chauffants |
| Usage prevu | Rechauffage de vaisselle uniquement (usage domestique) |
| Plage de temperature | 30°C a 85°C, reglable via manette |
| Systeme de chauffe | Air chaud pulse par ventilateur |
| Capacite maximale | 25 kg |
| Exemple de charge | 20 assiettes de 26 cm ou 80 tasses a cafe |
| Materiau de la facade | Acier inoxydable ou aluminium (selon version) |
| Base interieure | Antiderapante, amovible pour nettoyage |
| Commandes | Interrupteur ON/OFF lumineux et manette de temperature |
| Voyant de fonctionnement | Temoin lumineux sur la facade |
| Extraction du tiroir | Possible pour nettoyage (vis et crochets) |
| Entretien | Chiffon humide et detergent doux ; ne pas utiliser de nettoyeur vapeur |
| Securite | Grille de protection, mise en garde temperature elevee, arret manuel |
| Installation | Encastrable, necessite personnel qualifie |
| Alimentation electrique | Voir plaque signaletique (tension et frequence) |
| Poids | Environ 15-20 kg (estimation) |
FOIRE AUX QUESTIONS - BWL45IX BORETTI
Questions des utilisateurs sur BWL45IX BORETTI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tiroir et armoire chauffants au format PDF gratuitement ! Retrouvez votre notice BWL45IX - BORETTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BWL45IX de la marque BORETTI.
MODE D'EMPLOI BWL45IX BORETTI
ÉLIMINATION DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES
BRANCHEMENT ÉLECTRIQUE
DONNÉES TECHNIQUES
ENCASTREMENT DE L'APPAREIL
PREMIÈRE UTILISATION
LES COMMANDES ET LE FONCTIONNEMENT DE L'APPAREIL
ENTRETIEN
EXTRACTION DU TIROIR
QUE FAIRE EN CAS DE PANNE

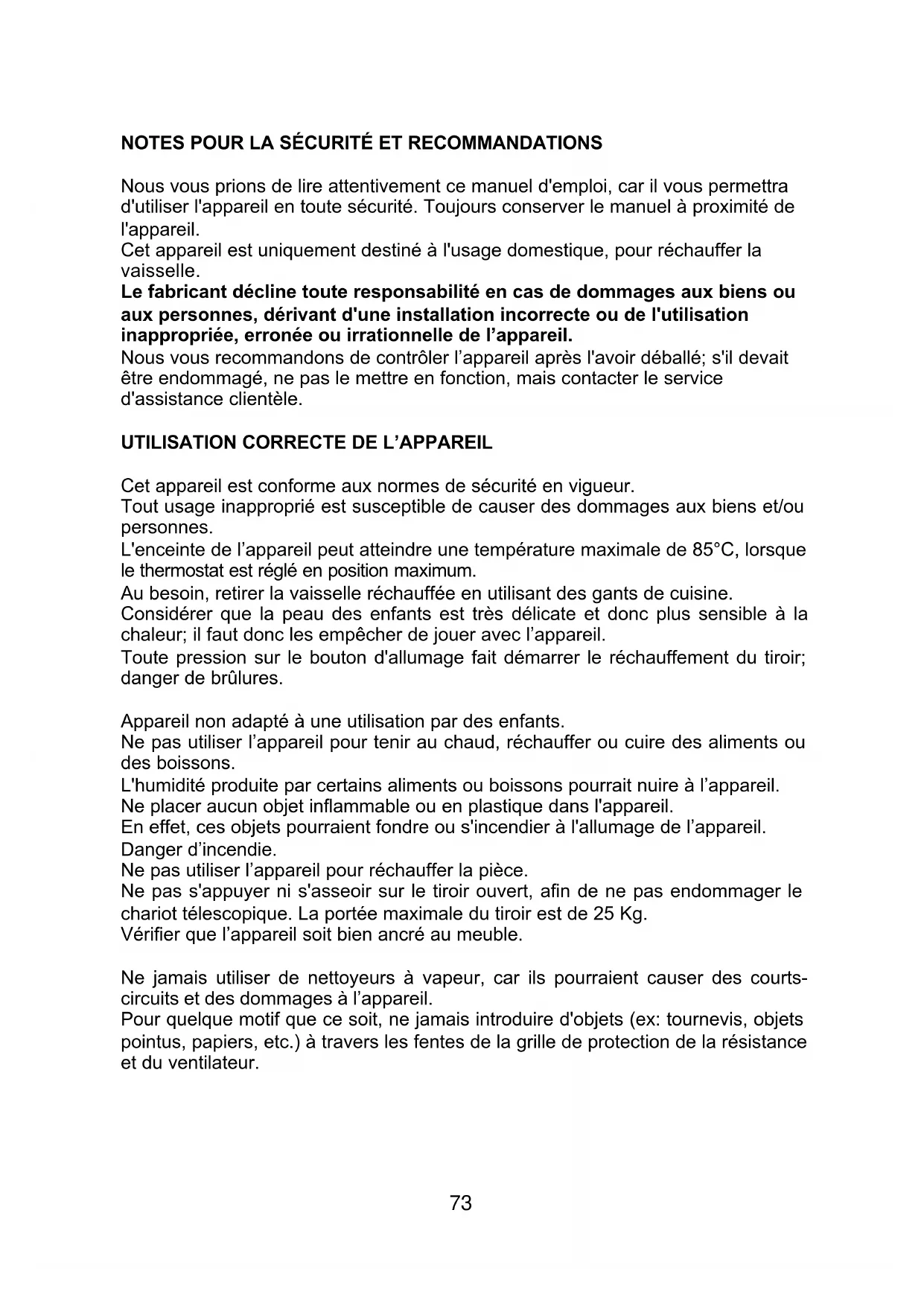

NOTES POUR LA SÉCURITÉ ET RECOMMANDATIONS
Nous vous prions de dire attentivement ce manuel d'emploi, car il vous permettra d'utiliser l'appareil en toute sécurité. Toutjours conserver le manuel a proximite de l'appareil.
Cet apparéil est uniquement destiné à l'usage domestique, pour réchauffer la vaisselle.
Le fabricant decline toute responsabilité en cas de dommages aux biens ou aux personnes, dérivant d'une installation incorrecte ou de l'utilisation inappropriée, erronée ou irrationnelle de l'appareil.
Nous vous recommendons de contrôler l'appareil après l'avoir déballé; s'il devait être endommagé, ne pas lemettre en fonction, mais contacter le service d'assistance clientèle.
UTILISATION CORRECTE DE L'APPAREIL
Cet apparéil est conforme aux normes de sécurité en viqueur.
Tout usage inapproprié est susceptible de causeurs des dommages aux biens et/ou personnes.
L'enceinte de l'appareil peut atteindre une température maximale de 85^ , lorsque le thermostat est réglé en position maximum.
Au besoin,steroler la vaiselle rechauffee en utilisant des gants de cuisine.
Considerer que la peau des enfants est très delicate et donc plus sensible à la chaleur; il faut donc les empêcher de jouer avec l'appareil.
Toute pression sur le bouton d'allumage fait demarrer le rechauffement du tiroir; danger de brûlures.
Appareil non adapté à une utilisation par des enfants.
Ne pas utiliser l'appareil pour tener au chaud, rechauffer ou cuire des aliments ou des boissons.
L'humidité produit par certains alimentés ou boissons pourrait nuire à l'appareil.
Ne placer aucun objet inflammable ou en plastique dans l'appareil.
En effet, ces objets pouraient fondre ou s'incendier à l'allumage de l'appareil.
Danger d'incendie.
Ne pas utiliser l'appareil pour rechauffer la piece.
Ne pas s'appuyer ni s'asseoir sur le tiroir ouvert, afin de ne pas endommager le chariot téléscopique. La portée maximale du tiroir est de 25 Kq.
Vérifier que l'appareil soit bien ancre au meuble.
Ne jamais utiliser de nettoyeurs à vapeur, car ils pouraient cause des courts-circuits et des dommages à l'appareil.
Pour quelques motifs que ce soit, ne jamais introu借用 d'objects (ex: tournevis, objets pointus, papiers, etc.) à travers les fentes de la grille de protection de la résistance et du ventilateur.
ELIMINATION DE L'EMBALLAGE
L'emballage protège l'appareil pendant le transport.
Le recyclage de l'emballage permet d'économiser les matières premières et de réduire le volume des déchets. Si vous decide de procéder personnellement à l'élimination de l'emballage, demander à l'administration locale quel est le centre de collecte le plus proche.
ÉLIMINATION DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES
Cet apparéil est marqué en conformité à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
L'utilisateur contribue à prévenir les effets nuisibles sur la santé et l'environnement, en veillant à la bonne élimination du produit.
Le symbole — sur le produit, ou sur la documentation d'accompagnement, indique qu'il ne doit pas ettre traite comme un dechet menager, mais qu'il faut le remetre a un centre de recyclage approprié pour les apparciels electriques et electroniques.
LeMETR au rebut en respectant les reglements locaux en matière d'élimination des déchets.
Pour de plus amples renseignements sur le traitement, la récapération et le recyclage de ce produit, contacter le bureau local compétent, le service de collecte des déchets menagers ou votre magasin d'achat.
BRANCHEMENT ÉLECTRIQUE
S'adresser à un technicien qualifié pour effectuer le branchement électrique de l'appareil.
Avant de brancher l'appareil au secteur, vérifier que les données techniques (tension: V et fréquence: Hz) reportées sur la plaque signalétique correspondant à celles de votre réseau électrique.
En cas de doute, contacter un technician qualifié.
S'il faut-retirer la fiche du cable d'alimentation électrique, l'intervention d'un technicien qualifié est nécessaire pour encastrer et brancher l'appareil. S'adresser à un technicien qualifié, bien informé sur les règlements locaux et sur les prescriptions de l'entreprise locale d'énergie, afin qu'il puisse réaliser l'installation en conformité auxdits règlements.
Important: vérifier que l'appareil soit relié à une mise à la terre ajustée pour garantir la sécurité électrique. Au besoin, faire contrôle l'installation par un technicien spécialisé.
Le fabricant decline toute responsabilité en cas de dommages aux biens ou aux personnes dérivant de l'absence ou de l'interruption de la liaison à la terre.
Attention: la mise à la terre est obligatoire conformément à la loi.
Attention: Au cas où il serait nécessaire de replacer le cable d'alimentation, assurez vous de respecter les codes-couleur suivants dans le branchement de chacun des fils:
BLEU -NEUTRE (N)
MARRON - PHASE (L)
VERT-JAUNE - TERRE ( ± )
Si l'appareil est branché au secteur par une rallonge, vérifier que la rallonge et le raccordement soient bien isolés contre l'humidité.
L'appareil est fabriqué pour n'être utilisé qu'après avoir été correctement encastré. Ne jamais ouvrir l'habillage de l'appareil. Des dysfonctionnements pouraient se produit en cas de contact avec les cables conducteurs de tension ou de modification des structures électrique et mécanique de l'appareil.
L'exécution incorrecte des travaux d'installation, de maintenance ou de réparation peut être cause de danger pour l'utilisateur. Le fabricant decline toute responsabilité pour ce type de dommage aux biens ou aux personnes.
Pendant le délambda de garantie, les réparations ne peuvent être effectuées que par le service d'assistance technique agrée, afin de ne pas faire déchoir la garantie.
Les travaux d'installation, de réparation et de nettoyage ne peuvent être effectuels qu'aupres avoir débranché l'appareil du secteur. L'appareil est débranché du réseau électrique dans les cas suivants:
- l'interrupteur principal de l'installation électrique est fermé.
- L'interrupteur de sutureté est fermé.
- La fiche de l'appareil n'est pas branchée.
Ne pas tirer sur le cable d'alimentation pour débrancher l'appareil du secteur, maissterolir la fiche de la prise.
Nous vous conseillons de brancher l'appareil au secteur au moyen d'une prise électrique; ceci facilititera l'intervention du service d'assistance technique.
Faire en sorte que la prise reste accessible, même après avoir encastré l'appareil. Si le branchement n'est pas effectué au moyen d'une prise électrique, s'adresser à unElectricien bien informé sur les règlements locaux et sur les prescriptions de l'entreprise locale d'énergie, afin qu'il puisse réaliser l'installation en conformité auxdits règlements.
Si la prise n'est plus accessible après avoir encastré l'appareil, ou s'il est prevu d'effectuer un branchement fixe, l'instantiateur doit réaliser un dispositif de séparation pour chaque pole.
Les interrupteurs ayant une ouverture des contacts d'au moins 3 mm sont nécessités comme disposits de séparation.
Les données nécessaires au branchement sont reportées sur la plaque signalétique. Ces indications doivent correspond à celles de votre réseau électrique.
Après le montage, toutes les pieces de l'appareil doivent être isolées afin d'éviter tout accident durant le fonctionnement.
Le fabricant decline toute responsabilité en cas de dommages aux biens ou aux personnes, dérivant d'une installation incorrecte ou de l'utilisation inappropriée, erronée ou irrationnelle de l'appareil.
En outre, le fabricant decline toute responsabilité pour les dommages (ex: secousse electrique) dérivant de l'absence ou de l'interruption de la liaison à la terre.
DONNÉES TECHNIQUES
Remplacement du cable d'alimentation:
En cas de remplacement du cable d'alimentation de l'appareil, désirir le type H 05 VV-F (isolation en PVC) 3X1.
ENCASTREMENT DE L'APPAREIL
Indications de sécurité pour le montage
Avant de brancher l'appareil au secteur, contrôle que les données de branchement (tension et fréquence) reportées sur la plaque signalétique correspondant à celles du réseau électrique.
Les données doivent coïncider, sinon l'appareil pourrait subir des dommages.
En cas de doute, contacter un technician qualifié.
Vérifier que la prise soit facilement accessible, même après avoir encastré l'appareil.
Le chauffe-vaisselle ne peut etre encastré qu'en combinaison avec d'autres apparecs ayant un poids maximum de 40Kg et Equipes d'une belle ventilation de refroidissement.
Si le chauffe-vaisselle est combiné à d'autres types d'appareils, la garantie déchoit car l'emploi correct de l'appareil n'est plus garanti.
Pour le montage de l'appareil combiné à d'autres, respecter les indications reportées dans le manuel d'emploi et de montage de l'appareil correspondant.
L'encastrement et le montage de cet apparéil ne peuvent être effectuels que par du personnel qualifié qui puisse en garantir les conditions de sécurité d'utilisation.
Mesures d'encastrement
Les dimensions du logement sont obtenues à partir de la mesure du chauffevaisselle additionnée à celle de l'appareil auquel il est combiné.
Toutes les mesures sont indiquées en millimétres.
INFORMATIONS UTILES
L'appareil sert uniquement a rechauffer de la vaisselle adaptee a ce but.
L'appareil est équipé d'un système à air chaud. Un ventilateur repand de façon optimale la chaleur de la résistance chauffante dans le tiroir. La circulation de l'air réchauffe la vaisse de façon uniforme et rapide.
Une grille de protection empêche tout contact avec la résistance chauffante et avec le ventilateur.
La base du tiroir est revêtue de matériel antidéraptant pour empêcher tout mouvement de la vaisselle en phase d'ouverture
et de fermetre.
PREMIÈRE UTILISATION
Lors de la première utilisation, nettoyer l'appareil comme suit: nettoyer la surface avec un chiffon humide, puis l'essuyer.
Préchauffer le tiroir vide pendant au moins deux heures: tourner la manette jusqu'à la température maximale, afin d'éliminer tout évientuel résidu deGRAisse, d'huile ou de résine de fabrication, susceptible de causeurs des odeurs désagreables pendant la chauffe. Aerer la piece.
Après cette simple opération, l'appareil est prét à sa première mise en fonction.

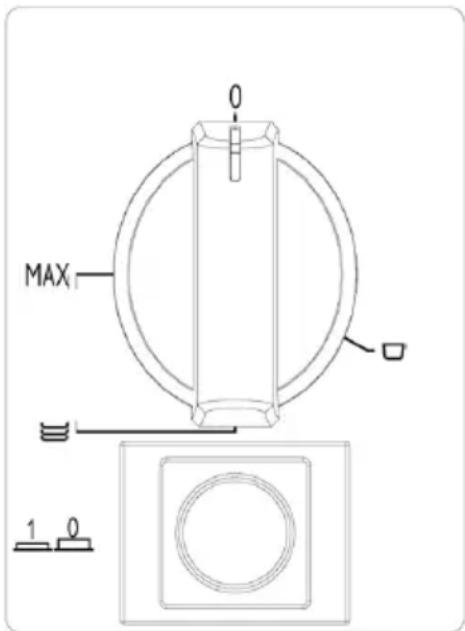

Les éléments de commande sont la manette de température et l'interrupteur lumineux ON-OFF.
On allume le tiroir en appuyant sur l'interrupteur (position 1) et on l'éteint en relâchant l'interrupteur (position 0).
Ces éléments ne sont visibles que lorsque le tiroir est ouvert.
En revanche, quand le tiroir est fermé, un voyant de contrôle situé sur la façade de l'appareil signale si le tiroir est allumé.
FONCTIONNEMENT
- Disposer la vaisse dans le tiroir
- Régler une température
- Allumer l'appareil; l'interrupteur s'allume lui aussi
- Fermer le tiroir en l'accompagnant doucement
- Éteindre l'appareil avant desterol la vaisselle rechauffee.
CHOIX DE LA TEMPERATURE
La manette de température permet un réglage compris entre 30^ et 85^ .
Tourner la manette de température seulement dans le sens des aiguilles d'une montre, jusqu'à la butée d'arrêt de température maximum, puis la tourner en sens contraire.
Ne pas forcer la bute pour ne pas endommager le thermostat.
La plage de température ne reporte pas les valeurs absolues en ^ C , mais des symboles représentant la température optimale pour chaque type de vaisse:
-(tasse) env. 40^
pour verres et tasses.
Les boissons chaudes contenues dans des verres rechauffés à cette température ne se refroidissent pasrapidement et le recipient peut être pris sans problème.
- (assiettes) env. 60^
pour vaisselle.
Les mets places dans cette vaisselle restent chauds plus longtemps.
Selon la sensibilité individuelle, les recipients peuvent être pris sans aucun danger; sinon utiliser des gants ou des maniques.
-MAX env. 85^
pour vaisselle.
Le thermostat est regle à la températe maximale.
Les recipients peuvent être pris avec des gants ou des maniques.
TEMPS DE RÉCHAUFFEMENT
Le temps nécessaire pour rechauffer la vaisse dépend de plusieurs facteurs:
- Matériel et épaisseur de la vaisselle
- Quantité de vaisselle chargée
- Disposition de la vaisseille
- Réglage de la température
Pour ces raisons, il est impossible de donner des indications absolues.
Nous vous conseillons de déterminer les réglages désirés sur la base de la pratique.
CAPACITÉ DE CHARGEMENT
La capacité de chargement dépend de la hauteur de l'ordinateil et de la dimension de la vaisselle.
Les exemples de chargement suivants sont indicatifs.
En outre, nous vous rappelons que le tiroir peut supporter un poids maximum de 25 Kg.
Vaisseille pour 6 personnes:
6 assiettes 28 cm
6bols 010cm
1 assiette plate 22 cm
1 assiette plate 0 19 cm
1 assiette plate 0 17 cm
2 plats 0 36 cm
ou au choix:
20 assiettes 26 cm
36 assiettes creuses 22 cm
30bols 10cm
10 assiettes 28 cm
10 assiettes creuses 22 cm
10 grandes assiettes 36 cm
80 tasses à café
40 tasses à thé
30 verres (gro)
18 assiettes creuses 22 cm
2 saladiers 21cm X 18 cm
ENTRETIEN
Les opérations de nettoyage ne peuvent être effectuées qu'après avoir débranché l'appareil. L'appareil est débranché du réseau électrique dans les cas suivants:
- l'interrupteur principal de l'installation électrique est fermé.
- L'interrupteur de sutureté est fermé.
- La fiche de l'appareil n'est pas branchée.
Ne pas tirer sur le cable d'alimentation pour débrancher l'appareil du secteur, mais retarder la fiche de la prise.
Nettoyer toutes les surfaces à l'eau tiède en utilisant une éponge douce et un peu de détergent.
Puis bien les essuyer avec un chiffon doux.
Important: la zone de la grille de protection des composants internes, ainsi que celle du bouton et du thermostat, ne doit pas'être nettoyées avec de l'eau.
Toute entraee de liquide ou autre substance a l'intérieur des parties sous on peut causer des pannes ou des courts-circuits, constituant ainsi un danger I'utilisateur.
Appareils avec façade en aluminium
Les surfaces en aluminium et les éléments de commande peuvent subir des alterations de couleur ou aux décorations s'ils restent sales trop longtemps. Nettoyer donc rapidement toute trace de saleté.
Ne pas utiliser:
les détergents contenant de la soude, des acides ou des chlorures, les détergents abrasifs (en poudre ou en crème), les éponges abrasives (par ex: pailles de fer), ni les éponges ayant des résidus de détergent abrasif, de produit spécifique pour l'acier inox, de produit anticalcaire ou de produit nettoyant pour lave-vaisselle ou pour four.
Appareils avec façade en acier inox
Les surfaces en acier doivent etre nettoyees avec un produit special pour l'acier et non abrasif.
Ne pas utiliser:
les détergents contenant de la soude, des acides ou des chlorures, les détergents abrasifs (en poudre ou en crème), les éponges abrasives (par ex: pailles de fer), ni les éponges ayant des résidus de détergents abrasifs.
Base antidérapante du tiroir
La base antidérapante du tiroir peut être retiree pour nettoyer le fond du tiroir. La base peut etre lavee a la main, avec de I'eau chaude et un detergent doux. Puis, bien I'essuyer.
Attendre que la base antidérapante soit bien sèche avant de la remettre dans le tiroir.
EXTRACTION DU TIROIR
Il vous est possible d'extraire complètement le tiroir, s'il s'avere nécessaire de le nettoyer à l'intérieur.
Ouvrez complètement le tiroir (référez-vous à la figure 1 à la page suivante).
Desserrez les 4 vis avant (2 par cote, fig. 2).
Soulevez les 2 crochets (1 par cote, fig. 3-4).
Saisissez la partie avant du tiroir de chaque côté, car la partie arrête des guides latéraux a étéGRAISSée.
Dégagez le tiroir précautionneusement en le soulevant (fig. 5) et posez-le à terre.
A prisent, nettoyez l'intérieur de votre apparéil électroménager à l'aide d'une solution d'eau et de détergent.
Une fois que vous l'avez extrait, ne plongez pas le tiroir dans l'eau.
Comment remonter le tiroir
Pour remettre le tiroir en place, effectuer les opérations susmentionnées dans l'ordre inverse. Pour ce faire, placez le tiroir sur les guides.
Il est bon de vous rappeler que :
sous le tiroir chauffant se trouve un crochet de serrage, tant du côté gauche que du côté droit.
Il vous sera possible d'ouvoir le tiroir uniquement si ce crochet sera placé dans la position correcte.
QUE FAIRE EN CAS DE PANNE
Les réparations des apparèils électriques ne peuvent être effectuées que par du personnel technique qualifié et/agréé.
Toute réparation effectue de façon inadéquate ou incorrecte peut compromètement sérieusement la sécurité de l'utilisateur.
Si la vaisselle n'est pas suffisamment rechauffee, controller que:
- l'appareil soit allumé
- la température soit bien régée
- les ouvertures de sortie de la chaleur ne soient couvertes par des assiettes ou des plats de grande taille
- la vaisselle ait eté réchauffée pendant un temps assez long.
Différents facteurs peuvent influencer le temps de réchauffement, par exemple:
le matériel et l'épaissur de la vaisselle, la quantité de chargement, la disposition de la vaisselle, le réglage de la température.
Les temps optimaux de rechauffement de la vaisselle étant subjectifs, nous
youse consellons d'effectuer des essais pour les etablrir selon vos besoins.
Pour les problèmes suivants, s'adresser exclusivement à un technicien qualifié ou au service d'assistance technique:
Si la vaisselle ne se rechauffe pas, vérifier si:
- la présence du bruit du ventilateur: le ventilateur est en fonction, la résistance chauffante pourrait être en panne
- le ventilateur ne fonctionne pas: il pourrait être en panne
- l'interrupteur principal de l'installation électrique est fermé.
- le cable d'alimentation électrique n'est pas débranché ou endommagé
Si la vaisse devient trop chaude:
- le régulateur de température pourrait être en panne
L'interrupteur d'allumage/extinction ne s'allume plus lorsque l'appareil est en fonction:
levoyantdecontrole delinterrupteurestdefectueux.
ADVERTENCIAS
GERAIS
6 chávena de consommé 0 10cm
1 pratoundo 22cm
1 prato dato 0 19cm
1 prato dato 0 17cm
2 pratos para carne 36cm
o a escolha:
20 pratos 26cm
36 pratos para sopa 22cm
30 chávenes para sopa Ø 10cm
10 pratos 28cm
10 pratos para sopa 22cm
10 pratos para pizza 36cm
80 chávenes para café expresso
40 chávenes para cappuccino
30 copos (grog)
18 pratos para sopa 22cm
2 pratos fundos para sopa 21cm X 18cm
