| Produkttyp | Einbauschublade für Geschirrwärmer |
| Marke | Boretti |
| Modell | BWL45IX |
| Kategorie | Wärmeschubladen und -schränke |
| Verwendungszweck | Nur zum Erwärmen von Geschirr (Haushaltsgebrauch) |
| Temperaturbereich | 30°C bis 85°C, einstellbar über Regler |
| Heizsystem | Heißluft, durch Ventilator geblasen |
| Maximale Kapazität | 25 kg |
| Beispielbeladung | 20 Teller mit 26 cm Durchmesser oder 80 Kaffeetassen |
| Material der Front | Edelstahl oder Aluminium (je nach Version) |
| Innenboden | Rutschfest, zur Reinigung herausnehmbar |
| Bedienelemente | Leuchtender Ein-/Ausschalter und Temperaturregler |
| Betriebsanzeige | Leuchtanzeige an der Front |
| Herausnehmen der Schublade | Möglich zur Reinigung (Schrauben und Haken) |
| Pflege | Feuchtes Tuch und mildes Reinigungsmittel; keinen Dampfreiniger verwenden |
| Sicherheit | Schutzgitter, Warnung vor hoher Temperatur, manuelle Abschaltung |
| Installation | Einbaufähig, erfordert qualifiziertes Personal |
| Stromversorgung | Siehe Typenschild (Spannung und Frequenz) |
| Gewicht | ca. 15-20 kg (Schätzung) |
Häufig gestellte Fragen - BWL45IX BORETTI
Benutzerfragen zu BWL45IX BORETTI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wärmeschubladen und -schränke kostenlos im PDF-Format! Finden Sie Ihr Handbuch BWL45IX - BORETTI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BWL45IX von der Marke BORETTI.
BEDIENUNGSANLEITUNG BWL45IX BORETTI
GEBRAUCHS- UND WARTUNGSANLEITUNG
MANUEL D'UTILISATION ET D'ENTRETIEN
INSTRUCCIONES DE USO Y MANTENIMIENTO
ELEKTRISCHE AANSLUITING
TECHNISCHE GEGEVENS
INBOUW VAN HET APPARAAT
DE EERSTE INBEDRIJFSTELING
DE BEDIENING EN DE WERKING VAN HET APPARAAT
VERZORGING EN REINIGING
NAAR BUITEN TREKKEN VAN DE LADE
IN GEVAL VAN STORING
VOOR DE INSTALLATIE BELANGRIJKE INFORMATIE
ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR AFDANKEN
Dit apparaat is gemicrkt overeenkomstig de Europese Richtlijn 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE).
ELEKTRISCHE AANSLUITING
HINWEISE UND ALLGEMEINE RATSCHLAGE
ENTSORGUNG DES VERPACKUNGSMATERIALS
ELEKTRISCHER ANSCHLUSS
TECHNISCHE DATEN
EINBAU DES GERÄTS
ERSTE INBETRIEBNAHME
BEDIENFUNKTIONEN DES GERÄTS
PFLEGE UND REINIGUNG
ENTNAHME DER WÄRMESCHUBLADE
BEHEBUNG VON FUNKTIONSSTÖRUNGEN

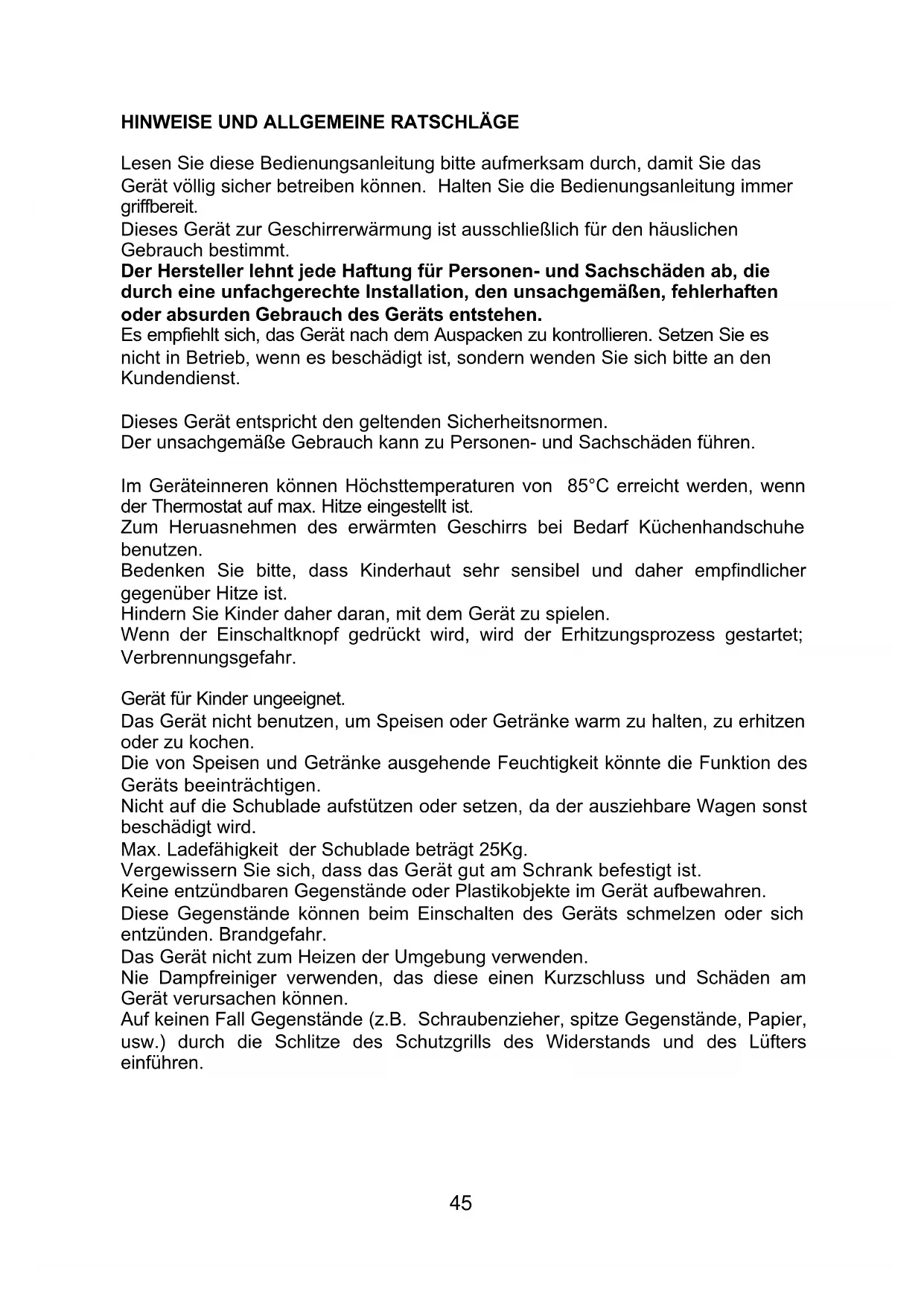

HINWEISE UND ALLGEMEINE RATSCHLAGE
Lesen Sie diese Bedienungsanleitungitte aufmerksam durch, damit Sie das Gerat vollig sicherebetreiben konnen. Halten Sie die Bedienungsanleitungimm er griffbereit.
Dieses Gerät zur Geschirrerwärung ist ausschließlich für den tatsächlichen Gebrauch bestimmt.
Der Hersteller leht jeder Haftung für Personen- und Sachschäden ab, die durch eine unfachgerechte Installation, den unsachgemäßen, fehlerhaften oder absurden Gebrauch des Geräts entstehen.
Es empfeihlt sich, das Gerät nach dem Auspacken zu kontrollieren. Setzen Sie es nicht in Betrieb, wenn es beschädigt ist, sondern wenden Sie sichitte an den Kundendienst.
Dieses Gerät entspricht den geltenden Sicherheitsnormen.
Der unsachgemäß Gebrauch kann zu Personen- und Sachschäden führen.
Im Geräteinneren können Höchsttemperatures von 85^ erreicht werden, wenn der Thermostat auf max. Hitze eingestellt ist.
Zum Heruasnehmen des erwärnten Geschirrs bei Bedarf Kuchenhandschuhe benutzen.
Bedenken Sieitte, dass Kinderhautsehr sensibel und daher empfindlicher gegenüber Hitzeist.
Hindern Sie Kinder dazu daran, mit dem Gerät zu speilen.
Wenn der Einschaltknopf gedrück wird, wird der Erhitzungsprozess gestartet;
Verbrennungsgefahr.
Gerat für Kinder ungeeignet.
Das Gerät nicht benutzen, um Speisen oder Getränke warm zu halten, zu erhitzen oder zu kochen.
Die von Speisen und Getränke ausgehende Feuchtigkeit konnte die Funktion des Geräts beeinträchtigen.
Nicht auf die Schublade aufstützen oder setzen, da der ausziehbare Wagen sonst beschädigt wird.
Max. Ladefähigkeit der Schublade beträgt 25Kg
Vergewissern Sie sich, dass das Gerät gut am Schrank befestigt ist.
Keine entzündbaren Gegenstände oder Plastikobjekte im Gerät aufbewahren.
These Gegenstände können beim Einsatz des Geräts schmelzen oder sich entzünden. Brandgefahr.
Das Gerät nicht zum Heizen der Umgebung verwenden.
Nie Dampfreiniger verwenden, das diese einen Kurzschluss und Schäden am Gerät verursachen können.
Auf keinen Fall Gegenstände (z.B. Schraubenzieher, spitze Gegenstände, Papier, usw.) durch die Schlitze des Schutzgrills des Widerstands und des Lüften einfahren.
ENTSORGUNG DES VERPACKUNGSMATERIALS
Die Verpackung dinet zum Schutz des Geräts während des Transports.
Die Rückführung der Verpackungsmaterialien in Recyclingprozesse hilft Rohstoffe zu sparen und das Volumen von Abfallen zu reduzieren.
Informieren Sie sich bei der Kommunalverwaltung über das{nachst gelegene Sammelzentrum, wenn Sie selbst fur die Entsorgung der Materialien sorgen.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol — auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Si bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
ELEKTRISCHER ANSCHLUSS
Beauftragen Sie einen qualifizierten Techniker mit dem elektrischen Anschluss des Geräts.
Vor dem Anschluss des Geräts an das Stromnetz sicherstellen, dass die auf dem Typenschild angegebenen technischen Daten (Spannung: V und Frequenz: Hz) mit denen des Stromnetzes übereinstimmen.
Wenden Sie sich an einem Fachmann, wenn Sie diesbezüglich Zweifel haben. Wenn der Stecker vom elektrischen Stromkabel abgetrennt wird, muss ein qualifizierter Techniker mit dem Einbau und Anschluss des Geräts beauftragt werden. Wenden Sie sich an einen Fachmann, der über die örtlich geltenden Vorschriften und die vom Stromversorger Ihrss Gebiets erlassenen Zusatzvorschriften informiert ist und gewährleisten kann, dass die Arbeiten unter Einhaltung dieser Vorgaben vorgenommen werden.
Wichtig: Stellen Sie safer, dass das Gerät an einen regulären Erdleiter angeschlossen wird, um elektrische Sicherheit zu garantieren. Lassen Sie die Anlage bei Bedarf von einem technischen Experten überprüfen.
Der Hersteller lehtne每一Haftung fur Sach- und Personenschaden ab, die durch eine mangelnde oder unterbrochene Erdung entstehen.
Achtung: Die Erdung des Geräts ist gesetzlich vorgeschreiben.
Achtung: Falls das Netzkabel ausgetauscht werden sollen, achten Sie beim Anschluss der einzelnen Kabel unbedingt auf die folgende Farbenbelegung:
BLAU - NULLLEITER (N)
BRAUN -PHASE (L)
GELB-GRUN -ERDE (±)
Bei Anschluss des Geräts an das Stromnetz mittels eines Verlängerungskabels sicherstellen, dass Verlängerungskabel und Anschluss gut gegen Feuchtigkeit isoliert sind.
Die Konstruktion des Geräts erfordert, dass es vor seiner Anwendung erst ordnungsgemäß eingebaut werden muss.
Das Gehäuse des Gerätsarf Nie geöffnet werden. Bei Kontakt mit den Kabeln, an denen Spannung anliegt, und bei Veränderung der elektrischen oder mechanischen Struktur des Geräts kann es zu Funktionstörungen beim Betrieb kommt.
Wenn die Installations-, Wartungs- und Reparaturarbeiten nicht ordnungsgemäß ausgeführten werden, kann der Anwender gefährdet werden. Der Hersteller leht eine Haftung für diese Art von Sach- und Personenschäden ab.
Während der Garantiezeit)dürfen Reparaturarbeiten ausschließlich vom befugten technischen Dienst ausgeführrt werden; andernfalls verfällt der Garantieanspruch.
Die Installations-, Reparatur- und Reinigungsrarbeiten dürfen erst durchgeführt werden, nachdem das Gerät von der elektrischen Stromversorgung getrennt wurde. Das Gerät gilt in folgenden Fälle als von der Stromversorgung getrennt:
- der Hauptschalter der elektrischen Anlage wurde ausgeschaltet.
- Der Sicherheitschalter ist ausgerastet.
- Der Gerätestecker wurde aus der Steckdose gezogen.
Das Kabel nicht an der Schnur, sondern am Stecker aus der Steckdoseziehen.
Es wird empfohlen, das Gerät über eine Steckdose an das Stromnetz anzuschreiben;
auf diese Weise wird bei Bedarf der Einsatz des technischen Kundendienstes erreichtert. Achten Sie darauf, dass die Steckdose auch nach dem Einbau des Gerats zugänglich bleibt.
Wenn der Anschluss nicht über eine Steckdose erfolgt, einen Elektriker mit Kenntnis der ortlich geltenden Vorschriften und den von der gebietszuständigen Stromgesellschaft erlassenen Zusatzvorschriften konsultieren, damit die Arbeit vorschriftsgemäß ausgeführt werden.
Sollte die Steckdose nach dem Einbau nicht mehr zugänglich sein oder ist ein Festanschluss vorgesehen, muss vom Installateur eine Trennvorrichtung für jeder Pol vorhanden sein. Als Trennvorrichtungen gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm.
Die für den Anschluss nötigen Daten sind auf dem Datenschild verzeichnet.
These Angaben müssen mit denen des Stromnetzes übereinstimmen.
Der Hersteller leht eine Haftung für Personen- und Sachschäden ab, die durch eine unfachgerechte Installation, den unsachgemäßen, fehlerhaften oder absurden Gebrauch des Geräts entstehen.
Der Hersteller haftet außerdem nicht für Schäden (z.B. Stromschlag), die durch das Fehlen oder die Unterbrechung der Erdleitung entstehen.
Nach der Montage müssen alle Teile des Geräts isoliert sein, damit sich während des Betriebs keine Unfälle ereignen können.
TECHNISCHE DATEN
Gesamtleistung: 450 W
Anschluss und Schutz: AC 220-240 V / 50-60 Hz
Austausch des Stromkabels:
Wenn das Stromkabel des Geräts ausgetauscht werden muss, ein Kabel vom Typ H 05 VV-F (in PVC isoliert) 3X1 wahlen.
EINBAU DES GERÄTS
Sicherheitshinweise für die Installation
Vor dem Anschluss des Geräts an das Stromnetz die auf dem Typenschild angegebenen Anschlussdaten (Spannung und Frequence) mit denen des Stromnetzes vergleichen.
Die Daten müssen übereinstimmen, sonst konnte das Gerät Schaden erleiden.
Wenden Sie sich an einem Fachmann, wenn Sie diesbezüglich Zweifel haben.
Stellen Sie sicher, dass die Steckdose auch nach dem das Gerät eingebaut wurde gut zugänglich ist.
Der Geschirrwarmerarfasschlieblich in Kombination mit anderen Geräten, die ein Höchstgewicht von 40 kg haben und mit geeigneter Kuhlventilation ausgestattet sind, eingebaut werden.
Wenn der Geschirrwärmer mit anderen Geräten kombiniert wird, verfällt den
Garantieanspruch, da die ordnungsgemäße Funktion nicht gewährleistet ist.
Für die Installation des kombinierten Geräts die in der entsprechenden Bedienungs- und Installationsanleitung enthaltenen Hinweise befolgen.
Der Einbau und die Installation these Geräts dürfen nur von qualifiziertem Personal vorgenommen werden, das die Voraussetzungen für eine sichere
Anwendung schaffen kann.
EinbaumaBe
Die Einbaumaße der Nische sind durch die Abmessungen des Schirrerwärmers plus den Abmessungen des mit thisem kombinierten Geräts gegeben.
Alle Maße sind in Millimeter angegeben.
NUTZLICHE INFORMATIONEN
Das Gerät ist ausschließlich zum Erwärmen von zu diesersem Zweck geeigneten Geschirr bestimmt.
Das Gerät ist mit einem Heilfluftsystem ausgestattet. Ein Ventilator verteilt die Wärme des Heizwiderstands optimal in der Schublade. Die Luftzirkulation erwart das Geschirr gleichmäßig und schnell.
Ein Schutzgitter verhindert den Kontakt mit dem Heizwiderstand und dem Ventilator.
Der Boden der Schublade ist mit rutschfestem Material beschichtet, um zuverhindern, dass sich das Geschirr beim Öffnen
und Schlieben der Schublade verschiebt.
ERSTE INBETRIEBNAHME
Vor dem ersten Einsatz des Geräts, wie folgt vorgehen:
Die Oberflächen mit einem feuchten Tuch abwischen und dann trocknen.
Die leere Schublade mindestens zwei Stunden lang vorheizen: den Temperaturknopf auf Maximum stellen, um eventuelle Rückstände von Fabrikationsfetten, -olen und -harze zu beseitigen, die beim Erhitzungsprozess unangenehme Gerüche erzeugen können. Den Raum luften.
Nach diesen einfachen Handgriffen ist das Gerät zum ersten Einsatz bereit.

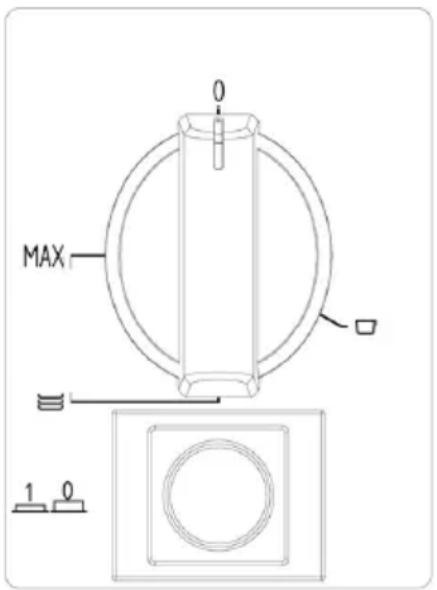

BEDIENFUNKTIONEN DES GERÄTS
Die Bedienung des Geräts erfolgt über den Temperaturregelknopf und den ON/OFF Leuchtschalter.
Bei gedrücktem Schalter (Position 1) ist die Schublade eingeschaltet, während sie bei ausgerasteten Schalter (Position 0) ausgeschaltet ist.
These Bedienelemente sind nur sightbar, wenn die Schublade geöffnet ist.
Wenn die Schublade hingegen geschlossen ist, zeigt ein LED auf der Vorderseite des Geräts an, ob die Schublade eingeschaltet ist.
BETRIEB
- Das Geschirr in die Schublade räumen.
Die Temperatur einstellen - Das Gerät einschalten; der Schalter leuchtet auf.
- Die Schublade schreiben, indem sie langsam in das Gerät geschoben wird.
- Das Gerät ausschalten, bevor das erwärmtes Geschirr herausgenommen wird.
WAHL DER TEMPERATUR
Mit dem Temperaturknopf ist eine Regulierung zwischen 30^ und 85^ möglich.
Den Temperaturknopf nur im Uhrzeigersinn bis zum Anschlag, dem Maximum, drehen und dann im Gegenuhrzeigersinn.
Nicht gewaltsam über den Anschlag hinaus drehen, da sonst der Thermostat beschadigt wird.
Auf der Temperaturskala sind keine absoluten Celsius-Gradwerte angegeben, sondern Symbole,, welche die optimale Temperatureinstellung für die jeweilige Geschirrkategorie darstellen:
-(kleine Tassen) ca. 40^
für Tassen und Gläser.
Getränke, die in solcherart vorgewärmten Glasern serviert werden, kühlen nicht so Schnell ab und die Gefäße können dennoch problemlos berührt werden.
-(Teller) ca. 60^
für Geschirr.
Die in thisem Geschirr servierten Gerichte bleiben länger warm.
Je nach individueller Sensibilität können die Gefäße berührt gefahrlos werden; ansonsten Kuchenhandschuhe oder Topflappen benutzen.
-MAX ca. 85^
furGeschirr.
Der Thermostat ist auf Höchsttemperatur eingestellt.
Die Gefäße konnen mit Kuchenhandschuhe oder Topflappen angefasst werden.
ERWÄRMUNGSZEITEN
Die zur Erwärung von Geschirr, Gläsern, usw. nötige Zeit wird durch mehrere Faktoren beeinflusst.
Material und Dicke des Geschirrs.
Lademenge
Anordnung der Ladung
- Temperatureinstellung
Aus diesen Gründen können keine absolut gultigen Angaben gemacht werden. Es empfeht sich, die optimalen Einstellungen auf Grundlage persönlicher praktischer Erfahrungen zu bestimmen.
LADEKAPAZITÄT
Die Ladekapazität hangt von der Höhe des Geräts und der große des Geschirrs ab.
Folgende Angaben dieren zu Beispielzwecken:
Bitte denken Sie daran, dass die Schublade ein Höchstgewicht von 25 kg tragen kann.
Geschirr für 6 Personen:
6 Teller 28cm
6 Suppentassen 0 10cm
1 Schussel 22cm
1 Schüssel 0 19cm
1 Schüssel 0 17cm
PFLEGE UND REINIGUNG
Das Gerätarf erst gereinigt werden, nachdem es von der Stromversorgung getrennt wurde. Das Gerät gilt in folgenden Fällen als von der Stromversorgung getrennt:
- der Hauptschalter der elektrischen Anlage wurde ausgeschaltet.
- Der Sicherheitschalter ist ausgerastet.
- Der Gerätestecker wurde aus der Steckdose gezogen.
Das Kabel nicht an der Schnur, sondern am Stecker aus der Steckdoseziehen.
Alle Oberflächen mit einem sanften Schwammchen, etwas Reinigungsmittel und lauwarmem Wasser reinigen.
Dann alle Flächen mit einem weichen Lappen trocken wischen.
Wichtig: Der Bereich des Schutzgrills, des Schalters und des Thermostats dürfen nicht mit Wasser gereinigt werden.
Eventuelle Infiltrationen von Wasser oder anderen Substanzen in Teile, die
unter Spannung stehen, können Defekte und Kurzschlüsse herbeiführen und so zu einer Gefahr für den Anwender werden.
Geräte mit Vorderseite aus Aluminium
Die Aluminiumfläche und die Bedienelemente können Farbliche Veränderungen erfolhen oder abfärben, wenn sie lange Zeit schmutzig bleiben. Der Schmutz sollte dazu schnell beseitigt werden.
Nicht anwenden:
Reinigungsmittel, die Soda, Säuren oder Chlor enthalten, abrasive Reinigungsmittel (Pulver oder Creme), kratzende Schwämmen (z.B. Stahlwolle) oder Schwämmen, die Reste von abrasiven Reinigungsmitteln enthalten, spezielle Produkte für rostfrei Stahl, klaklosende Reinigungsmittel, Spülmaschinenmittel, Herdsprays.
Geräte mit Vorderseite aus rostfreiem Stahl
Die Stahlflächen sollen mit einem nicht abrasiven Spezialprodukt für Stahl gereinigt werden.
Nicht anwenden:
Reinigungsmittel, die Soda, Säuren oder Chlor enthalten, abrasive Reinigungsmittel (Pulver oder Creme), kratzende Schwämmchen (z.B. Stahlwolle) oder Schwämmchen, die Rückstände von abrasiven Reinigungsmitteln enthalten.
Rutschfeste Schubladeneinlage
Die rutschfeste Schubladeneinlage kann Herausgenommen werden, um den Schubladenboden zu reinigen.
Die Einlage kann mit warmem Wasser und sanfrem Reinigungsmittel manuell gereinigt werden. Die Einlage danach gut abrocknen.
Die rutschfesten Einlage erst wieder in die Schublade einsetzen, wenn sie vollig trocken ist.
ENTNAHME DER WÄRMESCHUBLADE
Die Wärmeschublade kann zum leichteren Reinigen herausgezogen werden.
Öffnen Sie die Wärmeschublade ganz (siehe Abb. 1).
Drehen Sie die beiden vorderen 4 Schrauben (2 für Seite) - (Abb. 2) Heraus.
Lösen Sie die 2 Klammern (1 für Seite - Abb. 3-4).
Fassen Sie die Vorderseite der Wärmeschublade an beiden Seiten an (Achtung: die seitlichen FÜRungsschieren sind an der Rückseite eingefettet).
Ziehen Sie die Wärmeschublade vorsichtig nach oben hereaus (Abb. 5) und stellen Sie sie zur Seite.
Das Geräteinnere kann jetzt mit einer milden Seifenlauge gereinigt werden.
Tauchen Sie die entnommene Wärmeschublade nicht in Wasser.
Einsetzen der Wärmeschublade
Zum Einsetzen der Wärmeschublade führen Sie die beschriebenen Arbeitsschritte in umgekehrter Reihenfolge aus.
Setzen Sie die Wärmeschūblade auf die Führungen.
Bitte beachten Sie, dass sich unter der Wärmeschublade auf beiden Seiten ein Sperrhaken befindet.
Die Wärmeschublade kann nur geöffnet werden, wenn sich der Sperrhaken in der korrekten Position befindet.
BEHEBUNG VON FUNKTIONSSTÖRUNGEN
Die Reparaturen elektrischer Geräte)dürfen nur von qualifiziertem und befugtem technischem Personal ausgeführrt werden.
Unfachgerecht oder falsch ausgeführte Reparaturen können die Sicherheit des Anwenders ernsthaft gefährden.
Wenn das Geschirr nicht ausreichend warm ist, überprüfen ob:
das Geräteingeschaltet ist
- die richtige Temperatur eingestellt ist
- die Öffnungen, aus denen die Warmluft strömt, durch große Teller oder Schüsseln verdeckt sind
das Geschirr nicht lange genug erwartt wurde.
Verschiedene Faktoren beeinflussen die Erwärmungszeit, zum Beispiel: Material und Dicke des Geschirrs, Lademenge, Anordnung der Ladung, Temperatureinstellung.
Die optimale Erwärungsdauer für Geschirr ist subjektiv; davon empfeht es sich, durch Tests die optimalen Werte für die eigenen Bedürfnisse zu ermittelt.
Wenden Sie sich beim Auftreten folgender Probleme unbedingt an einen Fachmann oder an den technischen Kundendienst:
Wenn das Geschirr nicht warm wird, überprüfen ob:
- das Gerausch des laufenden Ventilators zu horen ist: der Ventilator Funktioniert, der Heizwiderstand konnte defekt sein;
- der Ventilator Funktioniert nicht: er könnte defekt sein;
der Hauptschalter der elektrischen Anlage wurde ausgeschaltet;
das Stromkabel konnte gezogen oder beschädigt sein;
Wenn das Geschirr zu heißt wird:
- Der Temperaturregler konnte defekt sein.
Der Ein-/Ausschalter leuchtet nicht auf, wenn das Geräteingeschaltet wird:
das Kontrolle des Schalters ist defekt.
INDICE
