BWL45IX - Cassetti e armadi riscaldati BORETTI - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BWL45IX BORETTI in formato PDF.
| Tipo di prodotto | Cassetto riscaldante da incasso per stoviglie |
| Marca | Boretti |
| Modello | BWL45IX |
| Categoria | Cassetti e armadi riscaldanti |
| Uso previsto | Riscaldamento di stoviglie solo (uso domestico) |
| Intervallo di temperatura | 30°C a 85°C, regolabile tramite manopola |
| Sistema di riscaldamento | Aria calda pulsata da ventilatore |
| Capacità massima | 25 kg |
| Esempio di carico | 20 piatti da 26 cm o 80 tazze da caffè |
| Materiale del frontale | Acciaio inossidabile o alluminio (a seconda della versione) |
| Base interna | Antiscivolo, rimovibile per pulizia |
| Comandi | Interruttore ON/OFF luminoso e manopola di temperatura |
| Spia di funzionamento | Indicatore luminoso sul frontale |
| Estrazione del cassetto | Possibile per pulizia (viti e ganci) |
| Manutenzione | Panno umido e detergente delicato; non usare pulitore a vapore |
| Sicurezza | Griglia di protezione, avvertenza temperatura elevata, arresto manuale |
| Installazione | Da incasso, richiede personale qualificato |
| Alimentazione elettrica | Vedere targhetta (tensione e frequenza) |
| Peso | Circa 15-20 kg (stima) |
Domande frequenti - BWL45IX BORETTI
Domande degli utenti su BWL45IX BORETTI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassetti e armadi riscaldati in formato PDF gratuitamente! Trova il tuo manuale BWL45IX - BORETTI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BWL45IX del marchio BORETTI.
MANUALE UTENTE BWL45IX BORETTI
ISTRUZIONI D'USO E MANUTENZIONE

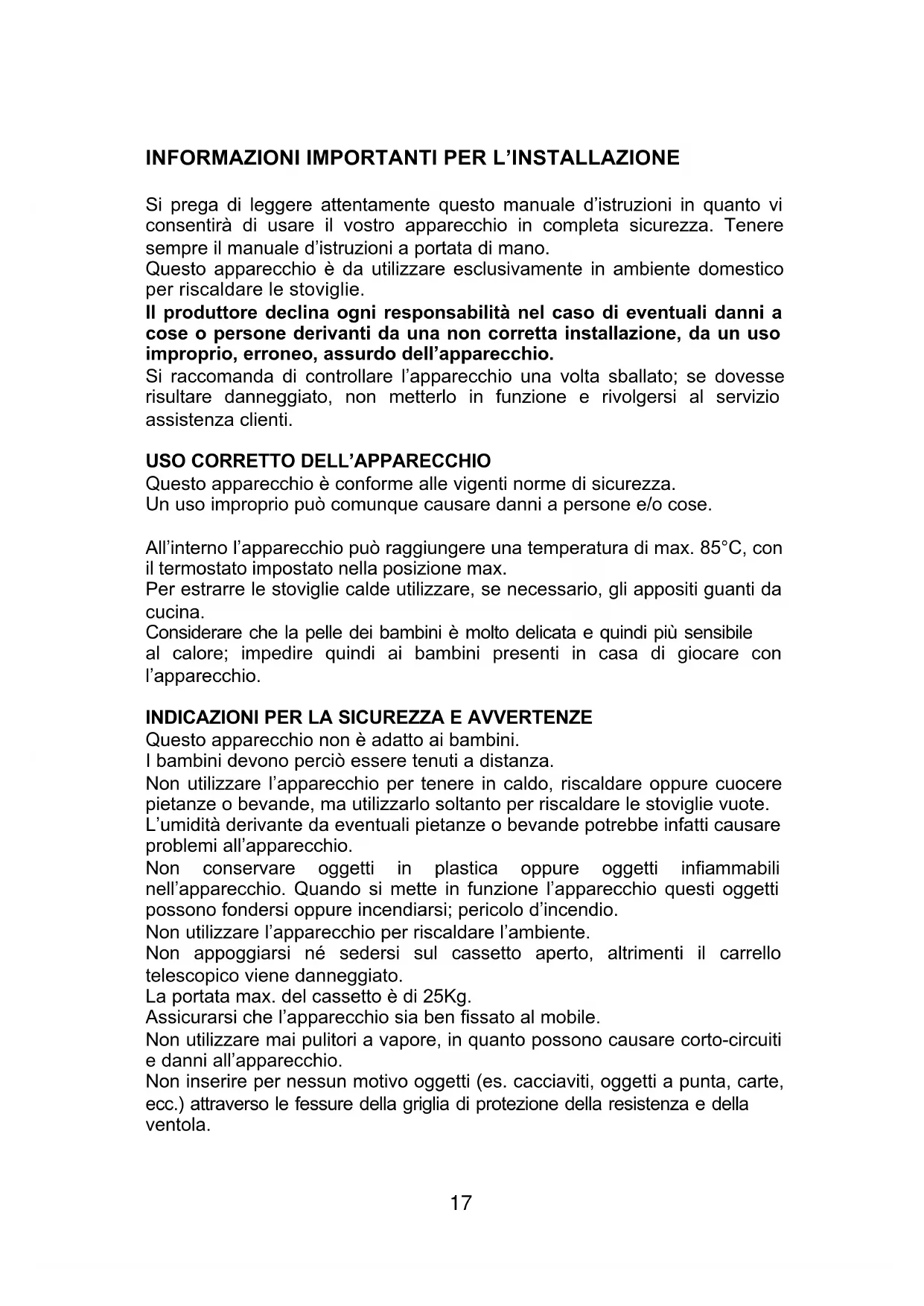

INFORMAZIONI IMPORTANTI PER L'INSTALLAZIONE
Si prega di leggere attendamente quello manuale d'istruzioni in quanto vi consentirà di usare il vosto appearecchio in completa sicurezza. Tenere sempre il manuale d'istruzioni a portata di mano.
Questo appearecchio è da utilizzato esclusivamente in ambiente domestico per riscaldare le stoviglie.
Il produttore declina agli responsabilità nel caso di eventuali danni a cose o persone derivanti da una non corretta INSTALLazione, da un uso improprio, erroneo, assurdo dell'apparecchio.
Si raccomanda di controllare l'apparecchio una volta sballato; se dovesse risultare danneggiato, non metterlo in funzione e rivolgersi al servizio assistenza clienti.
USO CORRETTO DELL'APPARECCHIO
Questo appearecchio è conforme alle vigenti norme di sicurezza. Un uso improprio più comunque causare danni a personne e/o cose.
All'interno l'apparecchio più raggiungere una temperatura di max. 85^ , con il termostato impostato nella posizione max.
Per estrarre le stoviglie calde utilizzato, se necessario, gli apposti quanti da cucina.
Considerare che la pelle dei bambini è molto delicata e quando più sensibile al calore; impedire quando ai bambini presenti in casa di giocare con l'apparecchio.
INDICAZIONI PER LA SICUREZZA E AVVERTENZE
Questo appearecchio non è adatto ai bambini.
I bambini devono perché essere tenuti a distance.
Non utilizzato l'apparecchio per tenere in caldo, riscaldare oppure cuocere pietanze o bevande, ma utilizzarlo soltanto per riscaldare le stoviglie vuote.
L'umidità derivante da eventuali pietanze o bevande potrebbe infatti causare problemi all'apparecchio.
Non conservare oggetti in plastica oppure oggetti inflammabili nell'apparecchio. Quando si mette in funzione l'apparecchio questi oggetti possono fondersi oppure incendiarsi; pericolo d'incendio.
Nonutilizzare l'apparecchio per riscaldare I'ambiente.
Non appoggiarsi né sedersi sul cassetto aperto, altrimenti il carrello telescopico viene danneggiato.
La portata max. del cassetto è di 25Kg.
Assicurarsi che l'apparecchio sia ben fissato al mobile.
Non utilizzato mai pulitori a vapore, in quanto possono causare corto-circuiti e danni all'apparecchio.
Non insere per nessun motivo oggetti (es. cacciaviti, oggetti a punta, carte, ecc.)attraverso le fissure della griglia di protezione della resistenza e della ventola.
SMALTIMENTO DELL' IMBALLAGGIO
L'imballaggio protege l'apparecchio durante il trasporto.
Il reintegrato dell'imballaggio nel circuito dei materiali consente di risparmiare materie prime e riduce il volume degli scarti. Se si provvede autonomamente allo smaltimento dell'imballaggio, richiedere all'amministrazione comunale il centro di raccolta più vicino.
SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE
Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il symbolo sul prodotto, o sulla documentazione di ccompagnamento, indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso un idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti.
Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso cui il prodotto è stato acquistato.
Rivolgersi a un techniciane qualificato per effettuare l'allacciamento elettrico dell'apparecchio.
Prima di allacciare l'apparecchio alla rete elettrica assicurarsi che i dati tecnici (tensione: V e frequenza: Hz) indicate nella targhetto corrispondano a quelli della rete elettrica.
In caso di dubbi, rivolgersi ad un technician significato.
Se la spina viene staccata dal cavo di alimentazione elettrica, è necessario che intervenga un technician qualificato per incassare e allacciare l'apparecchio. Rivolgersi a un technician qualificato che sia a conoscenza delle normative locali e delle normative supplementari emanate dall'azienda elettrica di zona e che il lavoro venga svolto nel rispetto delle stesse.
Importante: verificare che l'apparecchio venga allacciato a un regolamentare conduttore di messa a terra per garantire la sicurezza elettrica. Se necessario far controllare l'impiano da un technique specializzato. Il produttore declina agli responsabilità nel caso di eventuali danni a cose o persone derivanti da mancanza o interruzione del conduttore di messa a terra.
Attenzione: il collegamento a terra è obbligatorio a norma di legge.
Montaggio cavo di alimentazione
Apertura morsettiera: servendosi di un cacciavite, fare leva sulle linguette laterali del coperchio della morsettiera. Tirare e aprire il coperchio della morsettiera.
Per la messa in opera del cavo eseguire le seguenti operazioni:
Svitare la vite del serracavo e le tre viti dei contatti L-N
Fissare i cavetti sotto le teste delle viti rispetto i colori: Blu (N), Marrone (L), Giallo-Verde (12)
Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.
Se l'apparecchio viene allacciato alla rete elettrica mediante una prolunga, accertarsi che la prolunga e il collegamento siano isolati contro l'umidità.
L'apparecchio è costruito per essere utilizzato solo dopo averlo incassato correttamente.
Non aprire mai l'involucro dell'apparecchio. Se si viene a contatto con cavi che conduccono tensione o se si modifica la struttura elettrica e meccanica dell'apparecchio è possible che si verificchi un malfunzionamento dell'apparecchio quando è in funzione.
Se i lavori di installmente, manutenzione o riparazione non sono correttamente eseguiti, si possono verificare dei pericoli per l'utente. Il produttore declina agli responsabilità per quello tipo di danni a cose o persona.
Durante il periodo di garanzia le riparazioni possono essere eseguite esclusivamente dall'assistenza tecnica autorizzata, altrimenti si perde il diritto di garanzia.
I lavori di installmente, riparazione e pulizia vanno eseguiti solo dopo aver disinserito l'apparecchio alla rete elettrica. L'apparecchio è staccato alla rete elettrica nei seguenti casi:
- l'interruttore principale dell'impiano elettrico è disinserito.
- L'interruttore di sicurezza è disinserito.
- La spina dell'apparecchio è estratta alla presa.
Per staccare l'apparecchio alla rete elettrica non tirare il cavo di alimentazione ma afferrare la spina.
Si consiglia di allacciare l'apparecchio alla rete con una presa elettrica; in quello modo si facilita l'intervento dell'assistenza tecnica, se necessario. Fare in modo che la presa sia accessibileanche una volta che l'apparecchio è stato incassato.
Se l'allacciamento non è eseguito mediante presa elettrica, rivolgersi a un elettricista che sia a conoscenza delle normative locali e delle normative supplementari emanate dall'azienda elettrica di zona e che il lavoro venga svolto nel rispetto delle stesse. Qualora la presa non fosse più accessibile dopo l'incasso oppure se si desidera un collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione. Questo dispositivo deve essere accessible ad apparecchio installato. I dati necessari per l'allacciamento si rilevano nella targhetta dati. Questeindicazioni devono corrispondere a quale della rete elettrica. Dopilmontaggio tutte le parti dell'apparecchio devono essere isolate affinché non possano verificarsi incidenti durante il funzionamento.
Il produttore declina agli responsabilità nel caso di eventuali danni a cose o persone derivanti da una non corretta INSTALLazione, da un uso improprio, erroneo, assurdo dell'apparecchio.
Il produttore non risponde inoltre dei danni (es. scossa elettrica) causati alla mancanza o dall'interruzione della conduttura di messa a terra.
DATI TECNICI
Potenza totale: 450 W
Allaccimento elettrico: AC 220-240 V / 50-60 Hz
Sostituzione del cavo di alimentazione:
Se deve essere sostituito il cavo di alimentazione dell'apparecchio, scegliere il tipo H 05 VV-F (con isolamento in PVC) 3X1
INCASSO DEL CASSETTO
Indicazioni di sicurezza per il montaggio
Prima di allacciare l'apparecchio alla rete elettrica confrontare i dati di allacciamento (tensione e frequenza) indicate sulla targhetto dati con quelli della rete elettrica.
I dati devono combaciare, altrimenti l'apparecchio potrebbe danneggiarsi.
In caso di dubbi, rivolgersi a un technique qualificato.
Accertarsi che la presa sia fácilmente accessibile ancche归来 che l'apparecchio è stato incassato.
Il cassetto scaldastoviglie può essere incassato esclusivamente in combinazione con altri apparecchi aventi un peso massimo di 50Kg e provvisti di adeguata ventilazione di raffreddamento.
Per il montaggio dell'apparecchio combinato atteneri alle informazioni riportate nel relativo libretto d'uso e montaggio.
L'incasso e il montaggio di quello apparecchio possono essere effettuali solo da personale qualificato che ne garantisce le premesses per un impiego sicuro.
Misure dell'incasso
Le dimensioni della nicchia si ottengono alla misura dello scaldastoviglia più la misura dell'apparecchio aesso combinato. Tutte le misure sono indicate in millimetri; vedere disegno in prima pagina del presente manuale.
INFORMAZIONI UTILI
L'apparecchio è destinato esclusivamente al riscaldamento delle stoviglie adatte a tale scopo.
L'apparecchio è dotato di un sistema ad aria calda. Una ventola distribuisce in modo ottimale il calore della resistenza di riscaldamento nel cassetto.
La circolazione dell'aria riscalda le stoviglie in modo rapido e uniforme.
Una griglia di protezione impedisce di venir a lavoro con la resistenza di riscaldamento e la ventola.
La base del cassetto è rivestita con materiale antiscivolo per impedire alle stoviglia di muoversi quando lo si après o lo si chiude.
IL PRIMO UTILIZZO
Al primo impiego pulire l'apparecchio come segue:
pulire la superficie con un panno umido e infine asciugarla.
Preriscaldare il cassetto vuoto per almeno due ore: ruotare la manopola della temperatura fino alla posizione massima, allo scopo di eliminare eventuali residui di grassi, olio o resine di fabbricazione che possono causare spiacevoli odori durante la cottura. Arieggiare il locale.
Compiuta esta semplice operazione, l'apparecchio è pronto per il primo utilizzato.
I COMANDI DEL CASSETTO
Gli elementi di lavoro sono la manopola della temperature e l'interruttore luminoso ON-OFF.
Con l'interruttore premuto (posizione 1) il cassetto è accesso, nelle con l'interruttore rilasciato (posizione 0) il cassetto è spento. Questi elementi sono visibili solo quando il cassetto è aperto.
Quando,invece il cassetto è chiuso,una spia di controlo situata sul frontale dell'apparecchio consente di controllare se il cassetto è acceso.
FUNZIONAMENTO
- Disporre le stoviglie nel cassetto
- Impostare una temperatura
- Accendere l'apparecchio; l'interruttore si illumina
- Chidere il cassetto, accompagnandolo piano
- Spegnere l'apparecchio prima di estrarre le stoviglie riscaldate.
SCELTA DELLA TEMPERATURA
La manopola della temperatura consente una regolazione compresa tra circa 30^ e 85^ .
Ruotare la manopola della temperatura solo in senso orario, fino alla battuta d'arresto che indica il massimo e poi in senso antiorario.
Non forzare othere la battuta, altrimenti si danneggia il termostato.
Sulla scala della temperatura non sono indicati valori di temperatura assoluti in ^ C , bensi significoli che rappresentano la temperatura ottimale per il rispetto degli gruppo di stoviglie:
-(tazzina) ca. 40^
per tazze o bicchieri.
Continue in bicchieri precedentamente riscaldati aquesta temperatura, le bevande calde non si raffreddanoosi rapidamente e il recipiente cui.
essere comunque toccato alla prolemi.
-(piatti) ca. 60^
per stoviglie.
Le pietanzi disposte in queste stoviglie rimangono calde più a lungo.
In base alla sensibilità individuale i recipienti possono essere toccati sanza alcun pericolo, altrimenti adoperare quanti o presine.
-MAX ca. 85^
per stoviglie.
Il termostato è impostato alla temperatura massima.
I recipienti possono essere toccati con apposti guanti o presine.
TEMPI DI RISCALDAMENTO
Il tempo necessario al riscaldamento di stoviglia, bicchieri, ecc. è condizionato da diversi fattori:
- Materiale e spessore delle stoviglie
- Quantità di carico
Disposizione del carico
Impostazione della temperatura
Per quosti motivi non è possibile fornire indicazioni assolute.
Si consiglia di definire le impostazioni ottimali per le proprie esigenze in base alle esperienze pratiche.
CAPACITA DI CARICO
La capacité di carico dipende dall'altezza dell'apparecchio e dalle dimensioni delle stoviglia.
I seguenti esempi di carico sono indicativi.
Si ricorda inoltre che il cassetto cui sostenere un peso massimo di 25Kg
Stoviglie per 6 personne:
6 piatti 028cm
6 tazze da brodo 0 10cm
1 fondina 22cm
1 fondina 0 19cm
1 fondina 0 17cm
2 piatti per carne 036cm
oppure a scelta:
20 piatti 26cm
36 piatti per minestra 22cm
30 tazze per minestra 0 10cm
10 piatti 28cm
10 piatti per minestra 22cm
10 piatti per pizza 36cm
80 tazzine per caffe espressoro
40 tazze per cappuccino
30 bicchieri (grog)
18 piatti per minestra 22cm
2 fondine per minestra 21cm X 18cm
CURA E PULIZIA
Le operazioni di pulizia vanno eseguite solo dopo aver disinserito l'apparecchio alla rete elettrica.
L'apparecchio è staccato alla rete elettrica nei seguenti casi:
- l'interruttore principale dell'impiano elettrico è disinserito.
- L'interruttore di sicurezza è disinserito.
- La spina dell'apparecchio è estratta alla presa.
Per staccare il cassetto alla rete elettrica non tirare il cavo di alimentazione ma afferrare la spina.
Pulire tutte le superfici con una spugna delicata, un po'di detersivo e acqua tiepida. Poi asciugarle con un panno morbido.
Importante: la zona della griglia di protezione dei componenti interni e la zona del pulsante e del termostato non devono essere pulite con acqua.
Eventuali immissioni di liquidi o altre sostanze all'interno di parti sotto ne possono causare guasti o corto circuiti, divertando pericolosi per te.
Apparecchi con frontale in alluminio
Le superfici in alluminio e gli elementi di lavoro possono subire delle alterazioni di colore o delle decolorazioni se rimangono sporche a lungo. Rimuovere quindi rapidamente lo sporco.
Non usare: detergenti contententi soda, acidi o chloruri, detergenti abrasivi (in polvere o in crema), spugne abrasive (per es. pagliette) oppure spugne che contengono residui di detergenti abrasivi, prodotti specifici per acciaio inossidabile, detergenti che sciolgono il calcare, detergenti per lavastoviglie, spray per ilorno.
Apparecchi con frontale in acciaio inossidabile
Le superfici in acciaio vanno pulite con un prodotto speciale non abrasivo per acciaio.
Non usare: detergenti contenti soda, acidi o cloruri, detergenti abrasivi (in polvere o in crema), spugne abrasive (per es. pagliette) oppure spugne che contengono residui di detergenti abrasivi.
Base antiscivolo del cassetto
La base antiscivolo del cassetto cui quere estratta per pulire il fondo del cassetto.
La base può essere lavata a mano con acqua calda e detersivo delicato. Infine asciugarla bene.
Reinserire la base antiscivolo nel cassetto solo quando è completamente asciutta.
SMONTAGGIO DEL CASSETTO
Per pulire internamente l'apparecchio, è possible rimuovere il cassetto seguito le istruzioni tanto descripte (vedere immagini all'inizio del libretto, in seconda pagina):
Aprière completamente il cassetto (fig. 1).
Svitare le 4 viti frontali (due per lato) - (fig. 2).
Togliere i due ganci (uno per lato) - (fig. 3-4).
Prendere il frontale del cassetto da entrambi i lati, e per estrarlo delle guid esollevero con cautela (fig. 5), perché la parte posteriore delle guid è lubrificata.
Ora è possibile la pulizia interna dell'apparecchio, con una spugna delicata, un po' di detersivo e acqua tiepida. Non immergere in acqua il cassetto, una volta rimioso.
Reinserimento del cassetto:
Procedere al contrario per reinserire il cassetto, posizionando il cassetto sulle guide.
Attenzione: sotto il cassetto ci sono due ganci di fissaggio (uno per lato); il cassetto può essere riagganciato solamente se i ganci di fissaggio sono correttamente posizionati.
COSA FARE IN CASO DI GUASTI
Ricordiamo che le riparazioni degli appearecchi elettrici sono essere eseguite solo da personale techniciano qualificato e autorizzato.
Riparazioni eseguite in maniera impropria o non correttamente posso non mettere seriamente in pericolo la sicurezza dell'utente.
Ecco qui sotto alcuni consigli pratici che possono aiutare a risolverere alcune difficultà nell'utilizzo del cassetto.
Se le stoviglie o i cibi non sono sufficientemente caldi, verificare se:
l'apparecchio è acceso
- è stata impostata la temperatura giusta
- le aperture di fuoriuscita del calore sono state coperte da piatti o fondine di grande dimensioni
- le stoviglie o i cibi non sono state riscaldate per un tempo sufficientemente lungo.
Fattori differenti influenzano il tempo di riscaldamento, per esempio: materiale e spessore delle stoviglia, quantità di carico, disposizione del carico, impostazione della temperatura.
I tempi ottimali per riscaldare le stoviglie sono soggetti, si consiglia perché di effettuare delle prove per definirli in base alle proprie esigenze.
Per i seguenti problemi rivolgersi comunique a un technician qualificato oppure all'assistenza tecnica:
Se le stoviglie o i cibi non si riscaldano, verificare se:
- si sente un rumore di ventola: la ventola è in funzione, la resistenza di riscaldamento potrebbe essere quasta
- la ventola non funziona: potrebbe essere quasta
- l'interruttore principale dell'impianto elettrico è disinserito
- il cavo di alimentazione elettrica potrebbe essere disinserito o danneggiato
Se le stoviglie o i cibi divertano troppo caldi:
- il regolatore della temperatura potrebbe essere quasto
L'interruttore di accensione/spegnimento non si accende quando l'apparecchio viene acceso:
- la spia di controllo dell'interruttore è difettosa.
WAARSCHUWING
MILIEUTIPS
Puissance totale: 450 W
Branchement: AC 220-240 V / 50-60 Hz
