BEDIENUNGSANLEITUNG BPW15 BORETTI

Installation – Gebrauch - Wartung4

INTERNE DE L’APPAREIL PEUT ATTEINDRE DES

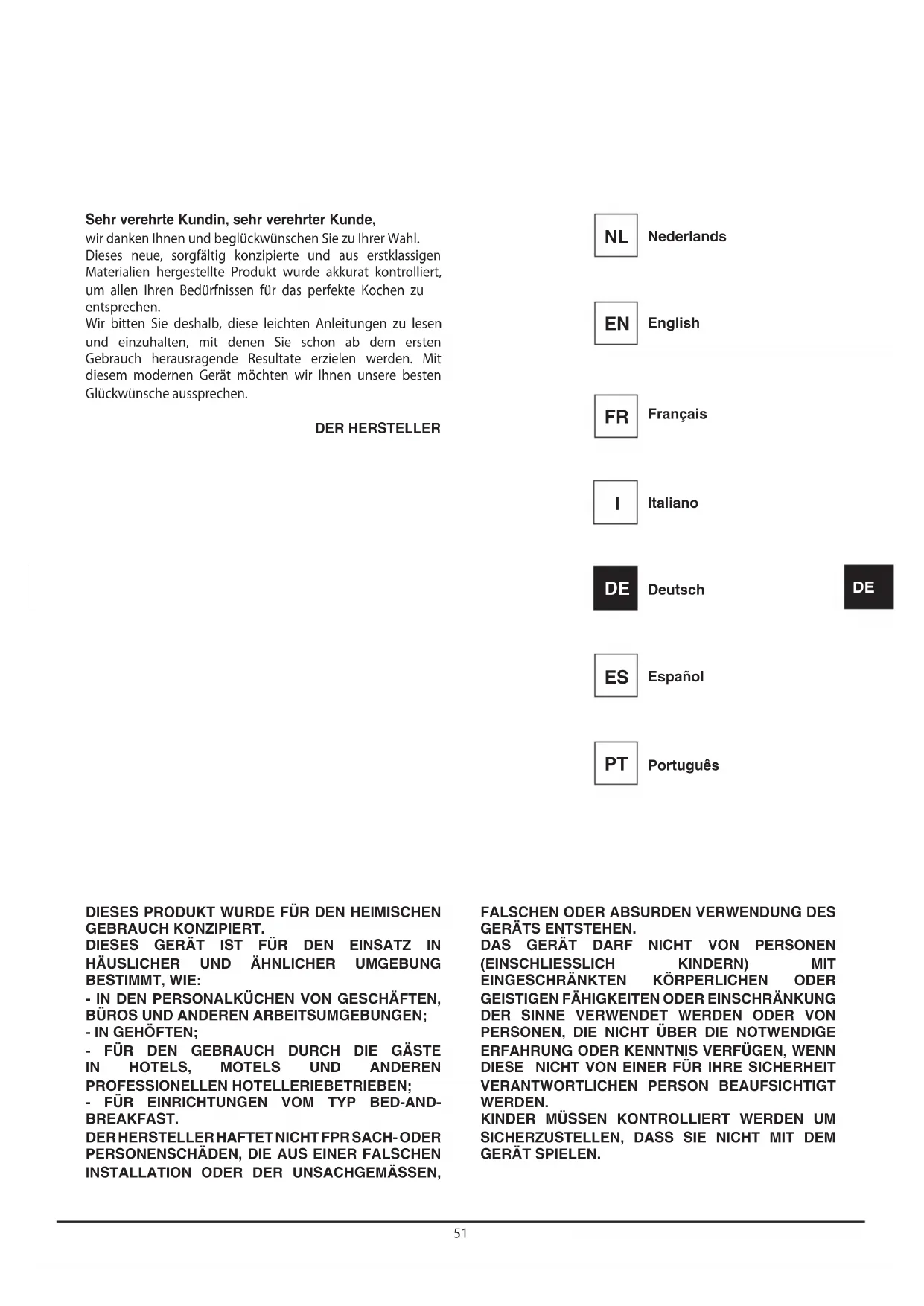

DIESES PRODUKT WURDE FÜR DEN HEIMISCHEN GEBRAUCH KONZIPIERT. DIESES GERÄT IST FÜR DEN EINSATZ IN

HÄUSLICHER UND ÄHNLICHER UMGEBUNG

BESTIMMT, WIE: - IN DEN PERSONALKÜCHEN VON GESCHÄFTEN, BÜROS UND ANDEREN ARBEITSUMGEBUNGEN; - IN GEHÖFTEN; - FÜR DEN GEBRAUCH DURCH DIE GÄSTE

- FÜR EINRICHTUNGEN VOM TYP BED-AND-

BREAKFAST. DER HERSTELLER HAFTET NICHT FPR SACH- ODER

FALSCHEN ODER ABSURDEN VERWENDUNG DES

EINGESCHRÄNKTEN KÖRPERLICHEN ODER

GEISTIGEN FÄHIGKEITEN ODER EINSCHRÄNKUNG

DER SINNE VERWENDET WERDEN ODER VON

PERSONEN, DIE NICHT ÜBER DIE NOTWENDIGE

ERFAHRUNG ODER KENNTNIS VERFÜGEN, WENN

DIESE NICHT VON EINER FÜR IHRE SICHERHEIT

GERÄT SPIELEN. Sehr verehrte Kundin, sehr verehrter Kunde, wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl. Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestellte Produkt wurde akkurat kontrolliert, um allen Ihren Bedürfnissen für das perfekte Kochen zu entsprechen. Wir bitten Sie deshalb, diese leichten Anleitungen zu lesen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch herausragende Resultate erzielen werden. Mit diesem modernen Gerät möchten wir Ihnen unsere besten Glückwünsche aussprechen. DER HERSTELLER Italiano

1. GEBRAUCHSHINWEISE

2. ENTSORGUNGSANLEITUNGEN – UNSERE

3. SICHERHEITSMASSNAHMEN

4. GERÄTEBESCHREIBUNG

8. REINIGUNG UND WARTUNG

BEDIENUNGSANLEITUNGEN: Mit Empfehlungen für den Gebrauch, der Beschreibung der Steuerungen und dem richtigen Vorgehen für Reinigung und Pege des Geräts. INSTALLATIONANLEITUNGEN: Für den qualizierten Techniker, der mit der Installation, der Inbetriebnahme und der Abnahme des Geräts befasst ist.53

1. GEBRAUCHSHINWEISE

Diese Anleitung ist integrierender Bestandteil des Geräts. Bewahren Sie deise sorgfältig und greifbar während der gesamten Standzeit des Tellerwärmers auf. Vor dem Gebrauch des Geräts sollten Sie diese Anleitung und die dort enthaltenen Informationen lesen. Die Installation muss durch Fachpersonal und unter Einhaltung der einschlägigen Vorschriften erfolgen. Dieses Gerät ist für den Hausgebrauch bestimmt und entspricht den einschlägigen EG-Richtlinien. Der Hersteller haftet nicht für anderen als den genannten Gebrauch. Diese Betriebsanleitung immer gribereit aufbewahren und ggf. einem späteren Anwender aushändogen, falls das Gerät verkauft werden sollte! Das Gerät nicht zum Heizen von Räumen verwenden. Leicht brennbare Gegenstände in der Nähe des Geräts können durch den Temperaturanstieg Feuer fangen. Keine Verpackungsreste im Haus aufbewahren. Die Verpackung nach Wertstoen trennen und entsprechend entsorgen. Die auf diesem Gerät angebrachten Etiketten entsprechen der Altgeräte-Richtlinie 2002/96/EWG (Abfall elektronischer und elektrischer Geräte). In dieser Richtlinie nden sich alle Auagen für die Sammlung und das Recycling der nicht mehr verwendbaren Geräte in der gesamten EU. Niemals die für die Belüftung und Wärmestreuung vorgesehenen Önungen und Schlitze verstellen. Das Kennschild mit den technischen Daten, der Seriennummer und dem Markenzeichen bendet sich an gut sichtbarer Stelle auf dem Heizblock. Niemals das Datenetikett entfernen. Niemals Scheuerschwämme, Metallschwämme oder spitze Kratzer verwenden, die die Oberäche beschädigen können. Bei Bedarf, nicht scheuernde Standardprodukte verwenden und Holz- oder Kunststowerkzeuge benutzen. Sorgfältig nachspülen und mit einem trockenen Tuch oder Wildlederlappen trocknen.

2. ENTSORGUNGSANLEITUNG

- Unsere Umweltschutzpolitik Unsere Produkte werden ausschließlich mit nicht verschmutzenden, nicht umweltschädlichen und recycelbaren Materialien verpackt. Der Anwender wird zur Mitarbeit aufgefordert und zur sachgerechten Entsorgung der Verpackung. Wenden Sie sich an den Händler oder die zuständigen örtlichen Behörden, um die Adresse der Müllhalden, Recycling- und Entsorgungsanlagen zu erfahren. Die Verpackung oder Teile derselben nicht in die Umwelt gelangen lassen. Verpackungsteile, insbesondere Plastiktüten bedeuten Erstickungsgefahr für Kinder. Auch Ihr altes Gerät muss sachgerecht entsorgt werden. Wichtig: Liefern Sie das Gerät bei der örtlichen, für Sperrmüllentsorgung zuständige Stelle. Eine sachgerechte Entsorgung gestattet die intelligente Rückgewinnung der Wertstoe. Die nicht benutzten Geräte müssen vom Stromnetz abgetrennt werden. Alle Stromleiter entfernen, so dass keine Gefahr für Kinder besteht. 3 SICHERHEITSMASSNAHMEN Die Sicherheitsvorschriften für elektrische oder gasbetriebene Geräte und um Hinblick auf die Lüftungsfunktionen benden sich in den Installationsanleitungen. In Ihrem Interesse und für Ihrer persönliche Sicherheit. Alle elektrischen Geräte dürfen lt. Gesetz nur von Fachpersonal installiert und repariert werden und in Übereinstimmung mit den einschlägigen Vorschriften. Unsere qualizierten Installateure können Ihnen eine sachgemäße Arbeit garantieren. Die gas- oder strombetriebenen Geräte müssen immer von Fachpersonal abgetrennt werden. Vor dem Anschluss des Geräts am Stromnetz die Anschlussdaten (Spannung und Frequenz) auf dem Kennschild mit denen des örtlichen Stromnetzes vergleichen. Diese Daten müssen unbedingt übereinstimmen, wenn Beschädigungen des Geräts vermieden werden sollen. Im Zweifelsfall wenden Sie sich an Ihren Elektriker. Die elektrische Sicherheit des Geräts wird nur garantiert, wenn dieses regulär an einen Erdleiter angeschlossen wird. Der Hersteller haftet nicht bei Schäden, die durch fehlenden Erdleiter oder Unterbrechung des Erdleiters (z.B. Stromschlag) resultieren.Das Gerät muss von einem Elektriker montiert und angeschlossen werden. Wenden Sie sich an eine spezialisierten Elektriker, der die einschlägigen örtlichen Vorschriften und die des Strmwerks kennt und die Arbeiten unter deren Einhaltung ausführt. Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer Montage oder einem nicht vorschriftsgemäßen Anschluss des Geräts resultieren. HINWEIS! Das Gerät nur nach dem korrekten Einbau verwenden. Nur auf diese Weise besteht keine Gefahr, unter Spannung stehende Bauteile zu berühren. HINWEIS! Niemals die Gerätehülle önen.54

Wenn man mit unter Spannung stehenden Teilen in Kontakt kommt oder wenn man die elektrische oder mechanische Struktur verändert, können Gefahrensituationen für den Anwender entstehen und es wird der einwandfreie Betrieb des Geräts beeinträchtigt. HINWEIS! Keine Plastikbehälter oder brennbare Gegenstände im Gerät aufbewahren. Diese Gegenstände könnten schmelzen oder brennen, wenn der Tellerwärmer eingeschaltet wird. BRANDGEFAHR!

HINWEIS: NICHT VERGESSEN, DASS KINDERHAUT

DEM GERÄT SPIELEN. DAS GERÄT KANN

SICH ERWÄRMEN, WENN ES UNGEWOLLT

EINGESCHALTET WIRD: VERBRENNUNGSGEFAHR! HINWEIS: DAS INNENFACH DES GERÄTS KANN JE

NACH EINGESTELLTER TEMPERATUR UND NACH

NICHT ZU BESCHÄDIGEN ODER ANDERE

GEFAHRENSITUATIONEN ZU VERURSACHEN

UND IMMER DIE FOLGENDEN ANLEITUNGEN

• Sich nicht am Tellerwärmer anlehnen oder auf diesen setzen, wenn er geönet ist, da ansonsten die Teleskopschienen beschädigt werden. Die maximale Traglast der Schublade beträgt 10kg. REINIGUNG:

• Auf keinen Fall einen Dampfreiniger verwenden. Der Dampf kann die unter Spannung stehenden Bauteile erreichen und Kurzschluss verursachen. Die Dampfpräzision kann außerdem die Oberächen und Bauteile des Geräts dauerhaft beschädigen: Für diese Schäden übernimmt der Hersteller keine Haftung.

• Es wird empfohlen, die Reinigungsanleitungen lt. Absatz “Reinigung und Wartung” zu beachten. REPARATUR:

• ACHTUNG! Montage-, Wartungs- oder Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden. Nicht vorschriftsgemäß ausgeführte Montage-, Wartungs- oder Reparaturarbeiten können gefahren für den Anwender verursachen, für die der Hersteller keinerlei Verantwortung übernimmt.

• ACHTUNG! Reparaturen des Geräts während der Garantiezeit dürfen nur von eine vom Hersteller befugten technischen Kundendienst ausgeführt werden. Ansonsten verfällt der Garantieanspruch bei Folgeschäden.

• ACHTUNG! Vor Beginn der Installation, Wartung oder Reparatur das Gerät immer von der Stromversorgung abtrennen. Das Gerät ist nur dann von der Stromversorgung abgetrennt, wenn: - die Sicherung der hauseigenen Sicherungsanlage herausgesprungen ist. - der Gerätestecker aus der Netzsteckdose gezogen wurde. Nicht am Netzkabel sondern am Stecker ziehen. HINWEIS! Der Hersteller haftet nicht für Unfälle oder Schäden, die aus der Missachtung der genannten Vorschriften entstehen oder die durch Manipulation auch nur eines einzigen Geräteteils und durch die Verwendung von nicht originalen Ersatzteilen entstehen.55

4. GERÄTEBESCHREIBUNG

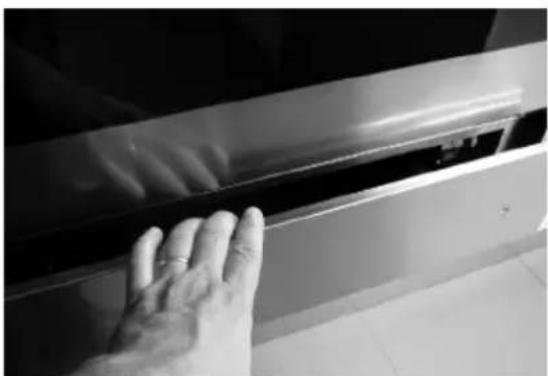

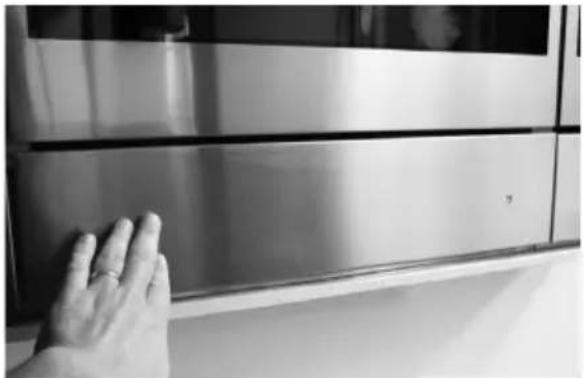

4.0 TELLERWÄRMER ÖFFNEN

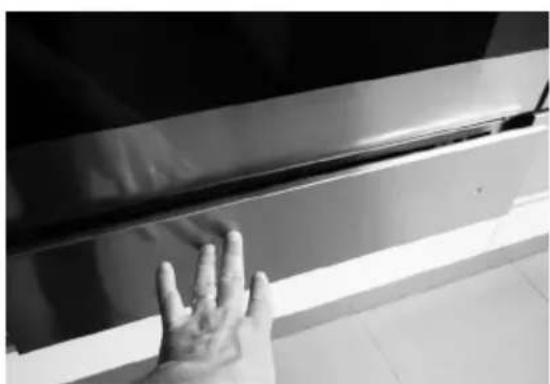

Um den Tellerwärmer zu önen, die Frontseite der Schublade drücken (Abb. A) Die Hand entfernen (Abb. B), dann die Schublade greifen (Abb. C) und zu sich ziehen, bis sie ganz geönet wird.

4.1 TELLERWÄRMER SCHLIESSEN

Um den Tellerwärmer zu schließen, die Schublade in Verschlussstellung schieben und dann die Frontseite drücken, bis diese einrastet. Die Hand entfernen.

4.2 Das Gerät ist mit einer Warmluftbelüftung

ausgestattet. Ein Lüfter verteilt die Wärme der Heizschlange optimal im Inneren der Schublade. Mit dem Thermostat wird die gewünschte Temperatur für das zu erwärmende Geschirr bestimmt und gesteuert. Die umgewälzte warme Luft erwärmt das Geschirr schnell und gleichmäßig. Ein Schutzgitter verhindert, dass man ungewollt die Heizschlangen und den Lüfter berührt.

5. PRIMA DEL PRIMO USO

Keine Verpackungsreste im Haus lassen. Die Verpackung nach Wertstoen trennen und dementsprechend entsorgen. Vor dem ersten Gebrauch des Geräts muss dieses mit einem feuchten Tuch gereinigt und anschließend sorgfältig getrocknet werden, wie beschrieben im Kapitel “Reinigung und Wartung”. Den leeren Tellerwärmer mindestens 2 Stunden lang heizen. Die Temperatur auf 75° C einstellen. Sicherstellen, dass während dieser Zet die Küche ausreichend belüftet wird. Die Metallteile wurden mit einem geeigneten Schutzmittel behandelt. Dieses Produkt kann beim ersten Heizen des Tellerwärmers schlechte Gerüche verursachen. Diese Gerüche und Rauchbildungen verschwinden schnell und liegen nicht an einem unsachgemäßen Anschluss des Geräts oder an einem Defekt des Geräts.56

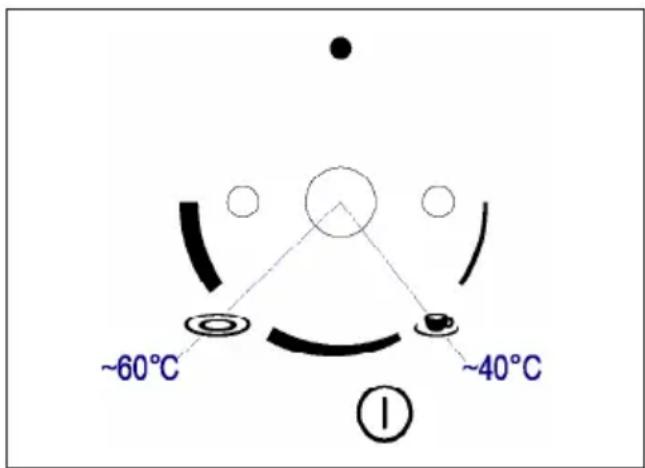

7.2 Betriebseinstellungen

Die Schublade des Tellerwärmers önen. Den Drehknopf drehen und die gewünschte Temperatur einstellen, dann die rote Drucktaste drücken. Es leuchtet die rote Kontrollleuchte der Taste selbst, die während des gesamten Betriebs leuchtet. Um das Gerät auszuschalten, den Drehknopf auf 0 stellen und die Drucktaste drücken. Das rote Licht geht aus.

7.3 Erwärmungszeiten

Die Heizzeiten werden von unterschiedlichen Faktoren beeinusst

• Material und Dicke des Geschirrs;

• Menge des geladenen Geschirrs;

• Anordnung des geladenen Geschirrs;

• Temperatureinstellung. Es können von daher keine genauen Angaben gemacht werden. Bei einer Temperatur von 60°C werden für eine gleichförmige Erwärmung die folgenden Richtwerte genannt: GESCHIRR ZEIT (MIN)

GESCHIRR FÜR 6 PERSONEN 30-35

Anhand der praktischen Erfahrung können Sie die optimalen Einstellungen für Ihre Bedürfnisse bestimmen.

8. REINIGUNG UND WARTUNG

Die Reinigung ist die einzige Wartungsarbeit. Achtung! Vor Beginn der Reinigung immer das Gerät von der Netzspeisung abtrennen. Den Stecker aus den Steckdosen ziehen oder den Versorgungsstromkreis deaktivieren. Hinweis! Keine aggressiven oder scheuernden Reinigungsmittel, Scheuerschwämme oder spitze Gegenstände verwenden, die das Gerät beschädige können. Hinweis! Für die Reinigung der Innenteile des Geräts keinen Dampfreiniger benutzen.

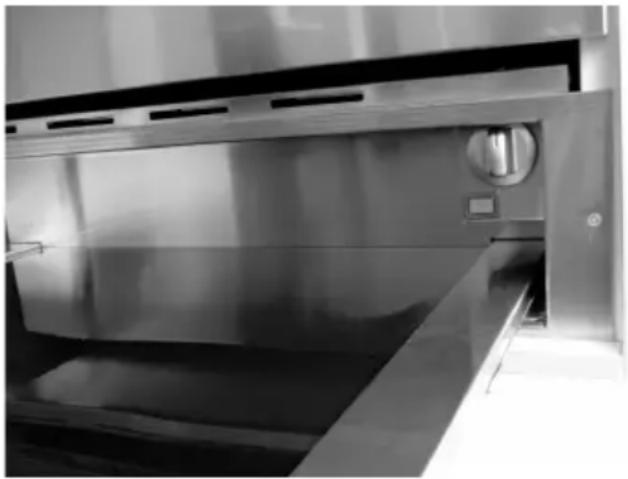

8.1 Frontseite und Bedientafel

Es reicht aus, wenn das Gerät mit einem feuchten Tuch abgewischt wird. Bei starker Verschmutzung dem Wasser etwas Reinigungsmittel zusetzen. Das Gerät mit einem trockenen Tuch abtrocknen. Die Frontvertäfelung aus Edelstahl der Tellerwärmer können mit Spezialreinigern gesäubert werden. Diese Produkte verlangsamen die Schmutzbildung auf den Flächen der Schublade. Eine kleine Produktmenge auf ein weiches Tuch geben und dann die Oberäche behandeln.

Das Innenfach nach jedem Gebrauch mit einem feuchten Tuch reingen. Falls das Gefach sehr verschmutzt sein sollte, dem Wasser etwas Reinigungsmittel zusetzen. Die Oberächen dann mit einem trockenen Tuch trocknen. Kein Wasser in die Lüftungsönungen gelangen lassen. Die Schublade erst dann wieder benutzen, wenn diese ganz getrocknet ist.57

ACHTUNG! Reparaturarbeiten dürfen nur von Fachpersonal mit Lizenz ausgeführt werden. Alle Arbeiten, die nicht von Personal mit der Genehmigung des Herstellers ausgeführt werden, könne sich als gefährlich erweisen. Die folgenden Defekte können vom Anwender behoben werden, ohne dass der Kundendienst benachrichtigt werden muss. Das Geschirr wird nicht ausreichend erwärmt? Prüfen Sie, dass:

• das Gerät eingeschaltet ist;

• die richtige Temperatur eingestellt wurde;

• die Lüftungsönungen nicht von Tellern oder großen Suppentellern verstellt wurden;

• das Geschirr ausreichend lang erwärmt wurde. Die Heizzeiten werden von unterschiedlichen Faktoren beeinusst

• Material und Dicke des Geschirrs;

• Menge des geladenen Geschirrs;

• Anordnung des geladenen Geschirrs;

• Temperatureinstellung. Die Teller werden nicht gewärmt? Prüfen Sie, dass:

• man das Geräusch des Lüfterrads hört: Wenn der Lüfter in Betrieb ist, dann muss die Heizschlange defekt sein. Wenn der Lüfter nicht funktioniert, dann ist er defekt.

• Die Sicherung der Hausstromanlage ist herausgesprungen.

10 INSTALLATION DES GERÄTS

10.1 Vor der Installation

Sicherstellen, dass die auf dem Kennschild genannte Netzspannung Ihrem Stromnetz entspricht. Die Schublade öne und alle Zubehörteile und das Verpackungsmaterial entfernen. Achtung! Die Frontseite der Schublade könnte mit einer Schutzfolie bedeckt sein. Diese Schutzfolie vorsichtig vor dem ersten Gebrauch des Tellerwärmers entfernen und diese dabei zunächst von unten abziehen. Sicherstellen, dass die Schublade nicht beschädigt ist. Kontrollieren, dass sich der Tellerwärmer richtig schließt. Bei Beschädigungen den Kundendienst benachrichtigen. Der Tellerwärmer kann nur auf den vom Hersteller genannten Gerätrn eingebaut werden. Der Hersteller gewährleistet nicht den einwandfreien Betrieb des Tellerwärmers, wenn dieser mit Geräten kombiniert wird, die nicht vom Hersteller genannt werden und haftet auch nicht für ggf. durch unsachgemäßen Gebrauch entstehende Schäden.

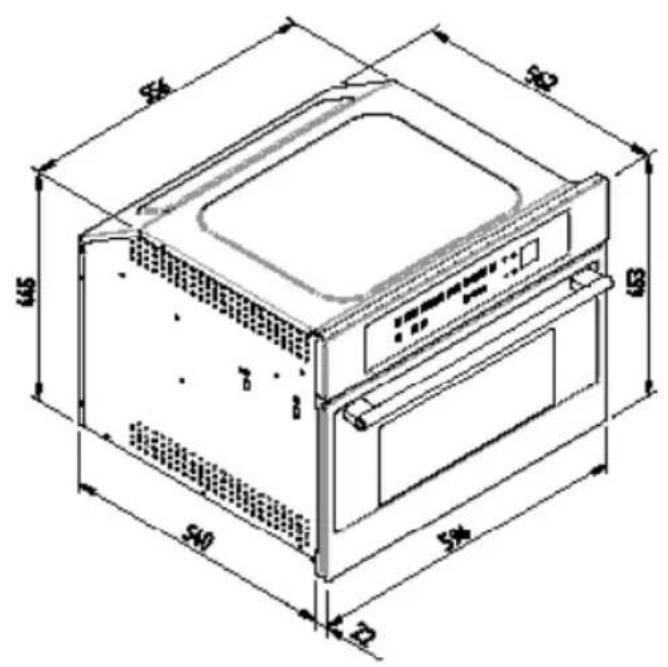

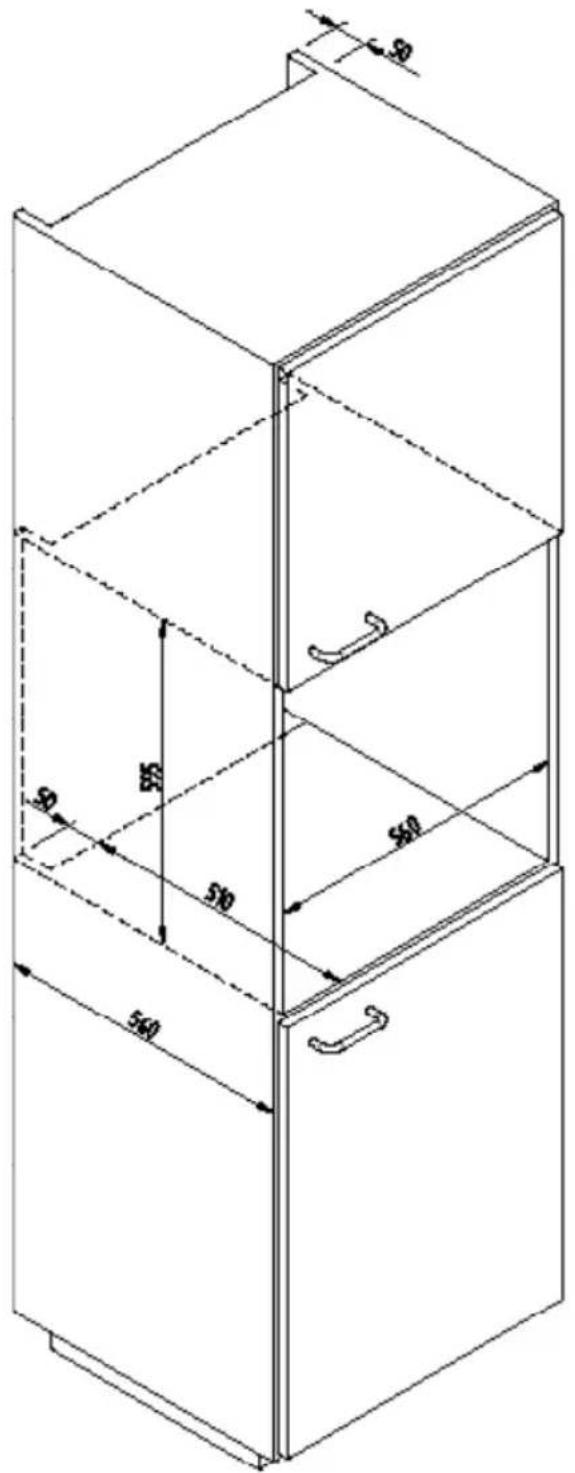

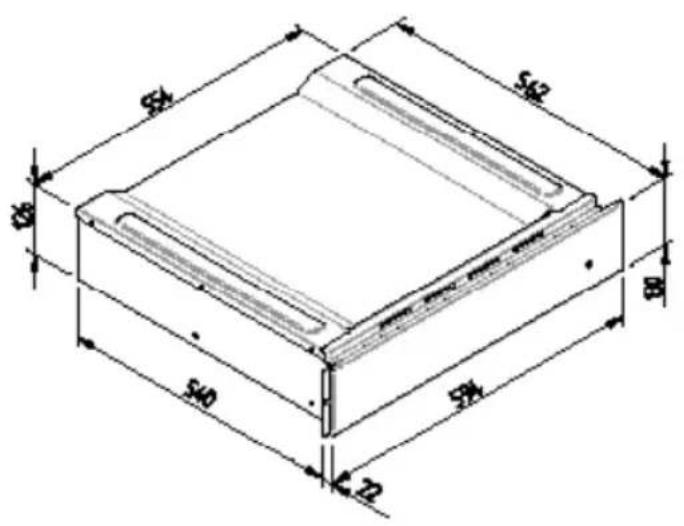

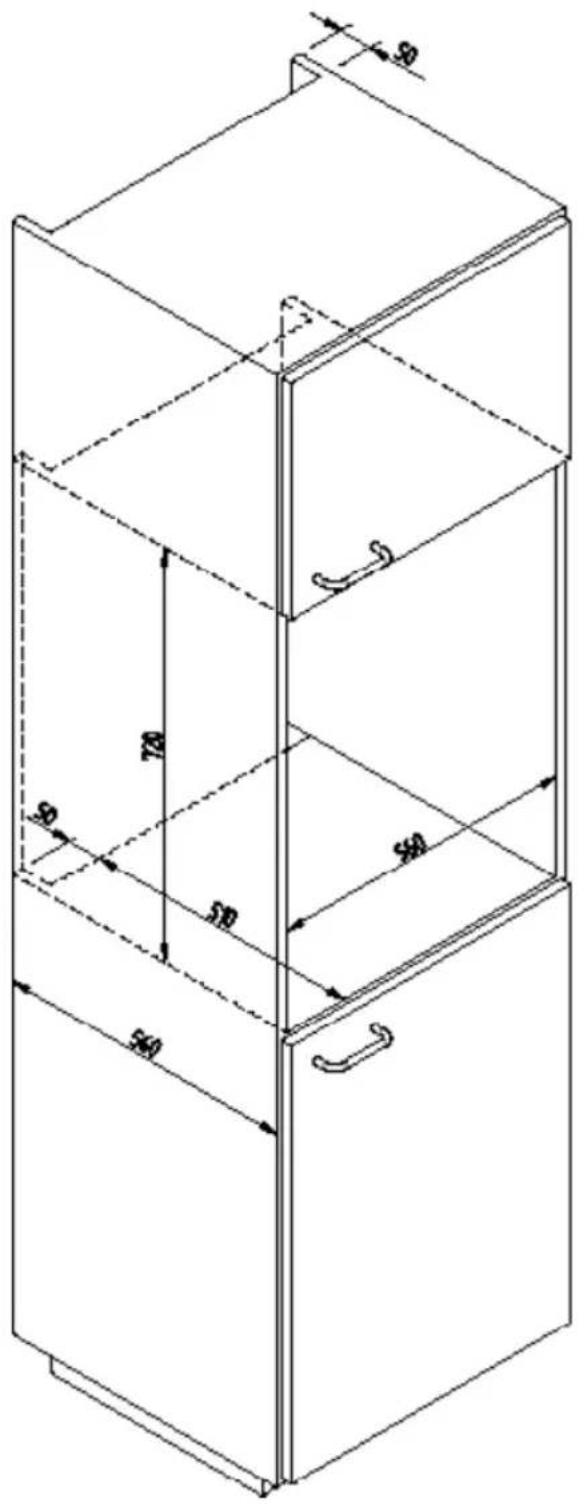

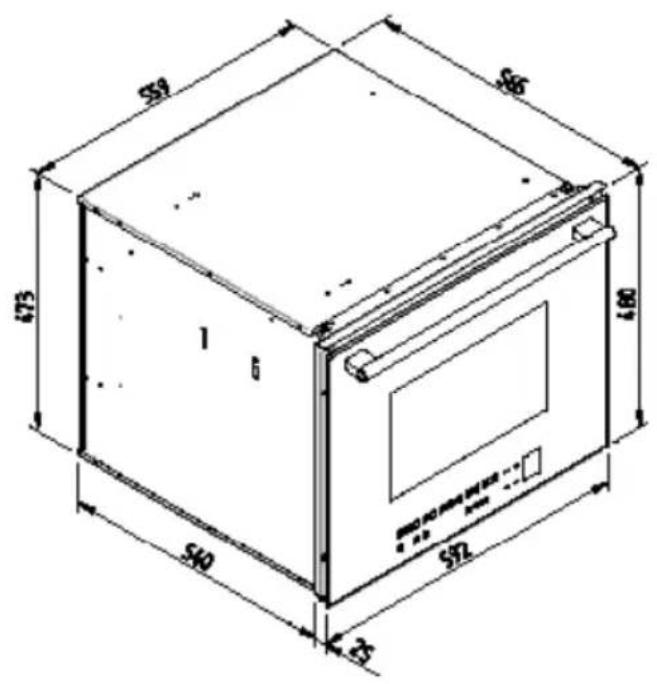

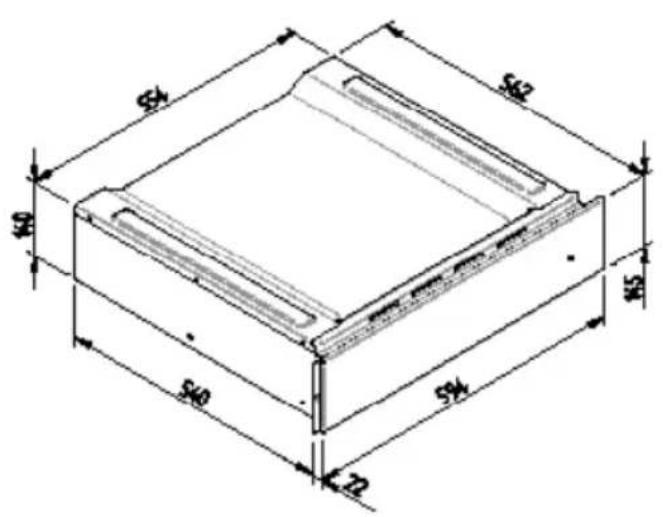

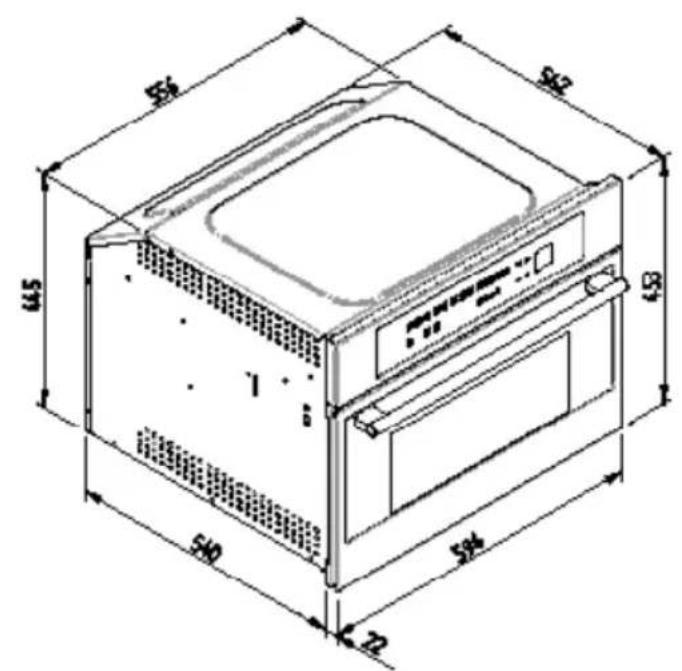

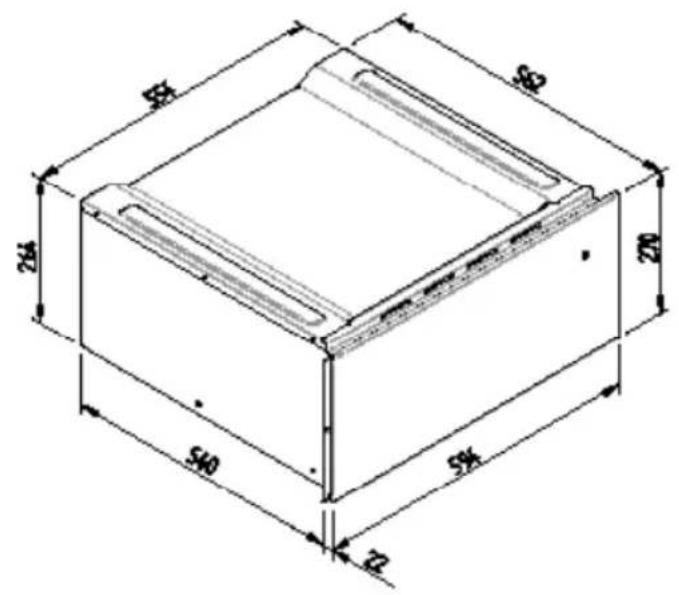

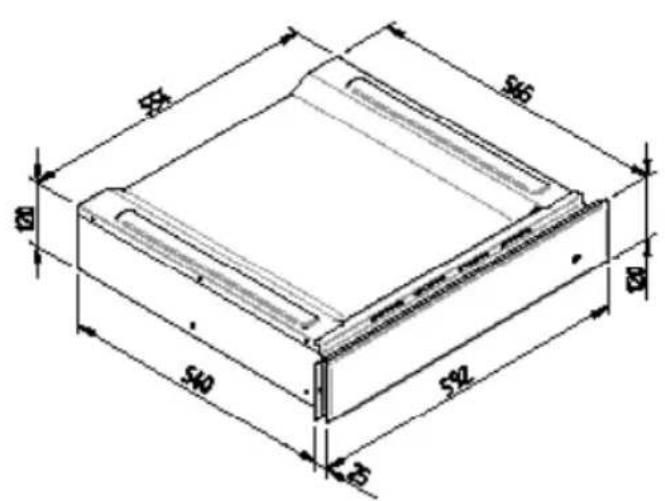

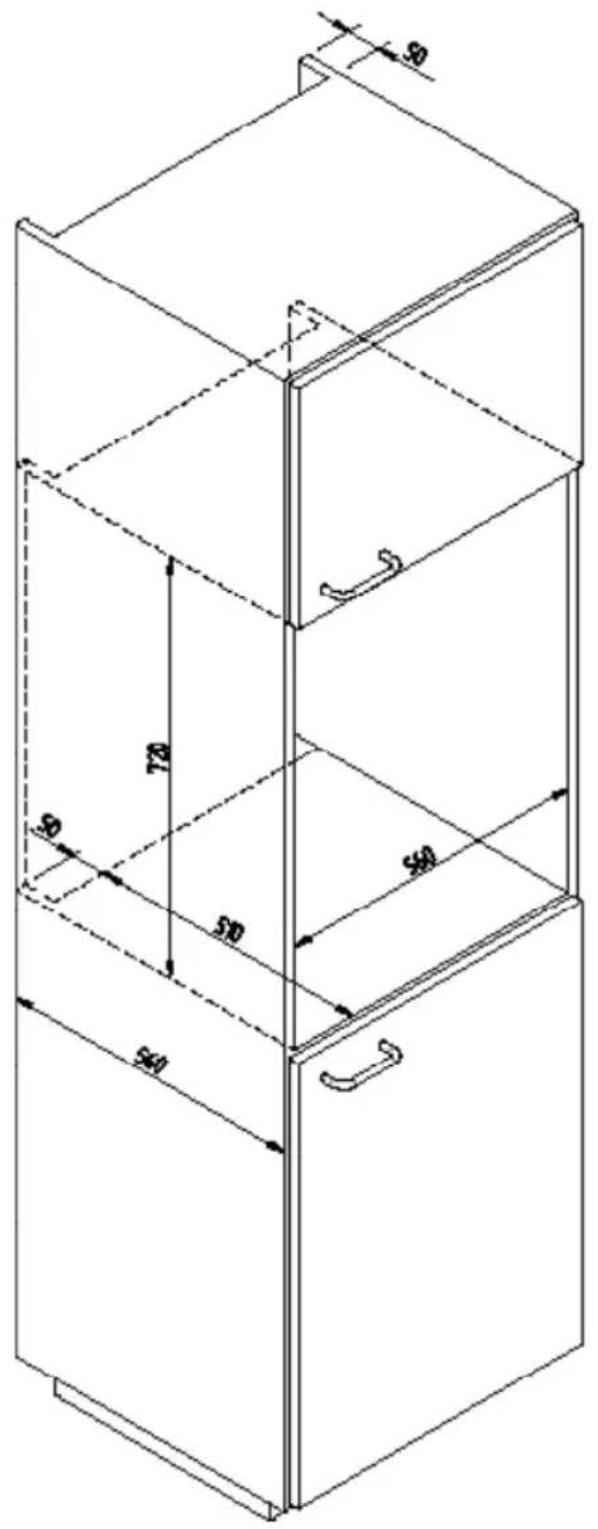

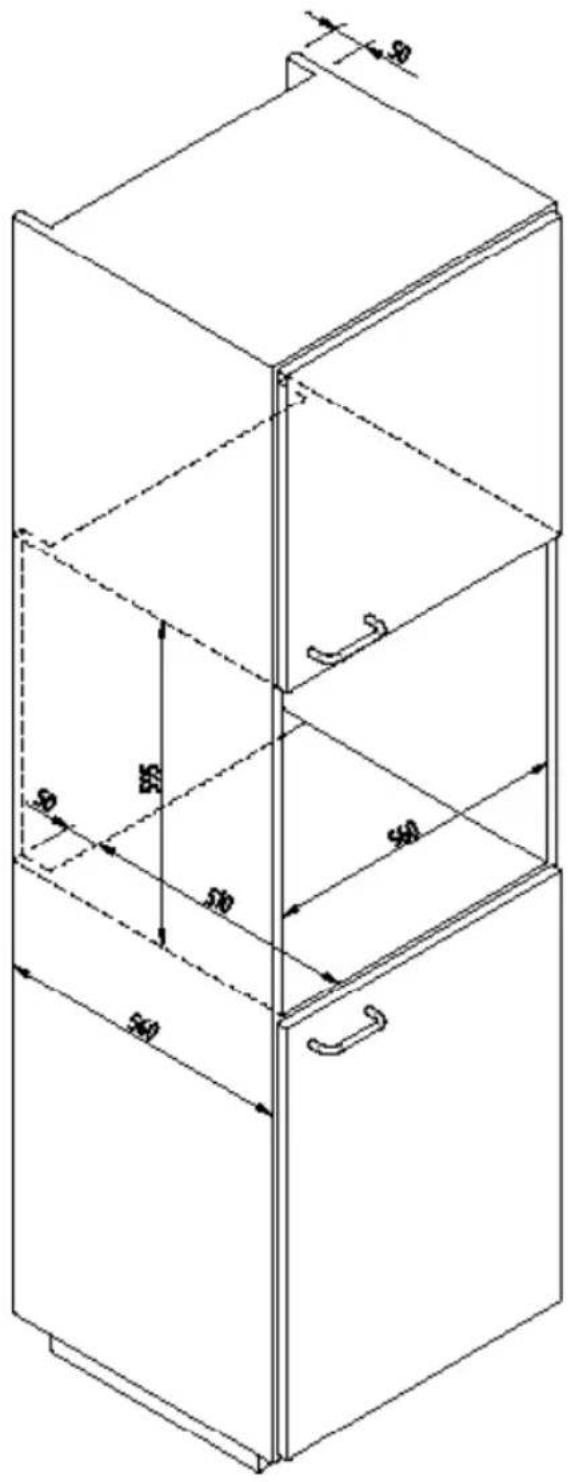

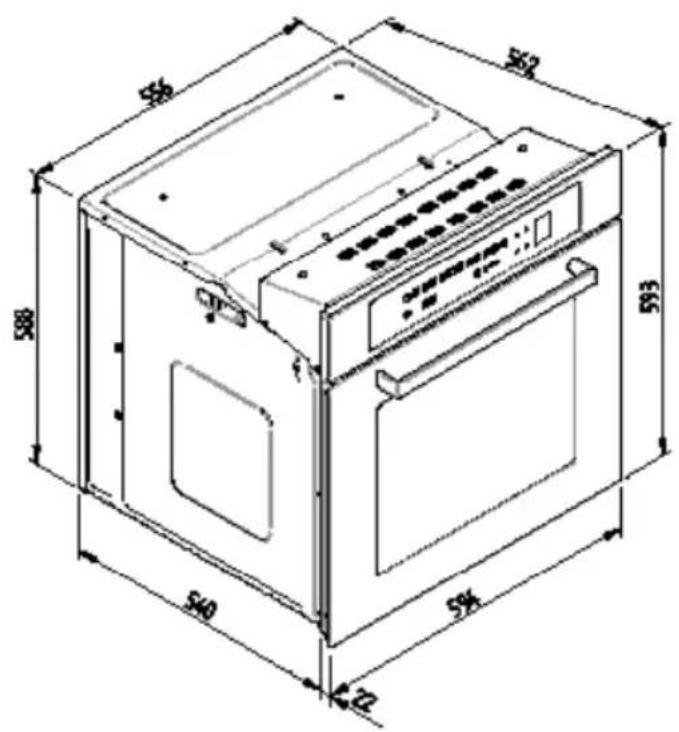

10.2 Einbau in ein Möbel

Vor der Montage des Tellerwärmers und des mit diesem kombinierten Geräts muss eine xe Platte des Möbels vorbereitet werden, welche die notwendige traglast für beide Geräte aufweist. Das Kombigerät muss hingegen ohne weitere Zwischenplatten direkt auf dem eingebauten Tellerwärmer befestigt werden. Für den Einbau des Kombigeräts unbedingt die Hinweise in den entsprechenden Gebrauchs- und Einbauanleitungen einhalten. Die wichtigsten Abmessungen für den Einbau sind in mm angegeben und auf der Installationszeichnung zu nden. Für den Einbau folgendermaßen vorgehen:

1. Den Tellerwärmer im Inneren des Möbels anbringen,

so dass dieder gut zentriert und ausgerichtet ist;

2. Sicherstellen, dass der Rahmen perfekt mit dem

3. Die Schublade önen und die Hülle mit den beiden

mitgelieferten Schrauben an den Wänden befestigen.

Der Stromanschluss muss von einem qualizierten Elektriker im Einklang mit den einschlägigen Gesetzen ausgeführt werden. Stromanschluss Vor der Durchführung des Stromanschluss muss sichergestellt werden, dass: - die Eigenschaften der Stromnetzes mit den Werten auf dem vorne am Ofen angebrachten Typenschild übereinstimmen; - das Stromnetz gemäß den geltenden Bestimmungen und Rechtsvorschriften geerdet ist. Die Erdung ist gesetzlich vorgeschrieben. Das Kabel darf an keiner Stelle eine Temperatur von über 50° C erreichen. Wenn ein Standgerät nicht mit Netzkabel und -stecker oder einer sonstigen Vorrichtung ausgestattet ist, das die Trennung vom Netz gewährleistet, und dessen Önungsweg der Kontakte die vollständige Trennung unter den Bedingungen der Überspannungskategorie III gestattet, so müssen diese Trenneinrichtungen gemäß den Installationsvorschriften im Versorgungsnetz vorgesehen sein. Die Steckdose bzw. der allpolige Schalter müssen bei installiertem Gerät problemlos zugänglich sein.58

SASO H05RR-F 3x0,75 mm² H05RR-F 3x1,5 mm² H05VV-F 3x0,75 mm² H05VV-F 3x1,5 mm² H05RN-F 3x0,75 mm² H05RN-F 3x1,5 mm² H05V2V2-F 3x0,75 mm² H05V2V2-F 3x1,5 mm² HINWEIS! Vor dem Anschluss des Tellerwärmers am Stromnetz muss geprüft werden, ob Netzspannung und -frequenz mit den Nenndaten auf dem Kennschild im Inneren des Heizblocks übereinstimmen, das zusammen mit diesem Handbuch aufbewahrt werden muss. Der Stromanschluss muss mit einem bipolaren Schalter erfolgen, dessen Leistung der Geräteaufnahme angemessen ist und der einen Luftspalt von mindestens 3 mm zwischen den Kontakten aufweist, um das Abschalten des Stromnetzes im Notfall oder bei Reinigung des Tellerwärmers zu gewährleisten. Wenn für den Stromanschluss auch ein Stecker verwendet wird, dann muss dieser nach der Installation zugänglich sein. Das Gerät nach den Sicherheitsvorschriften für Elektroanlagen erden. ACHTUNG! DIESER

TELLERWÄRMER MUSS UNBEDINGT GEERDET

WERDEN. Bei Beschädigung des Netzkabels des Tellerwärmer muss dieses mit einem Original-Netzkabel ausgewechselt werden, welches beim Kundendienst erhältlich ist. Hersteller und Verkäufer haften nicht für Personen-, Tier- oder Sachschäden, die durch die Missachtung dieser Montageanleitungen entstehen.Cod. 2.002.56.3B O R E T T I B.V. De Dollard 17 1454 AT Watergang T +31(0)20-4363439 F +31(0)20-4361326 S +31(0)20-4363525 (service) E info@boretti.com The Netherlands N.V. BORETTI S.A. Ruperlweg 16 2850 Boom T +32(0)3-4508180 F +32(0)3-4586847 E info.be@boretti.com Belgium
