BPW15 - Tiroir et armoire chauffants BORETTI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BPW15 BORETTI au format PDF.
| Type de produit | Tiroir chauffe-vaisselle encastrable |
| Marque | Boretti |
| Modèle | BPW15 |
| Usage | Domestique et similaire (cuisines de magasins, bureaux, maisons de campagne, hôtels, bed-and-breakfast) |
| Dimensions d'encastrement | 560 x 595 mm avec four 480 ou 450 mm ; 560 x 720 mm avec four 600 ou 450 mm |
| Alimentation | 230-240 V ~ 50/60 Hz (estimation) |
| Capacité de charge maximale du tiroir | 10 kg |
| Plage de température | Réglable jusqu'à 75 °C |
| Fonctions principales | Chauffe-vaisselle avec ventilation à air chaud, thermostat réglable, voyant de fonctionnement |
| Matériau du bandeau frontal | Acier inoxydable |
| Nettoyage | Chiffon humide avec détergent doux ; ne pas utiliser de vapeur ni de produits abrasifs |
| Sécurité | Mise à la terre obligatoire ; arrêt automatique en cas de surchauffe (non précisé) ; éviter tout contact avec les éléments sous tension |
| Accessoires fournis | Vis de fixation, notice d'utilisation |
| Poids estimé | Environ 20 kg |
FOIRE AUX QUESTIONS - BPW15 BORETTI
Questions des utilisateurs sur BPW15 BORETTI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tiroir et armoire chauffants au format PDF gratuitement ! Retrouvez votre notice BPW15 - BORETTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BPW15 de la marque BORETTI.
MODE D'EMPLOI BPW15 BORETTI

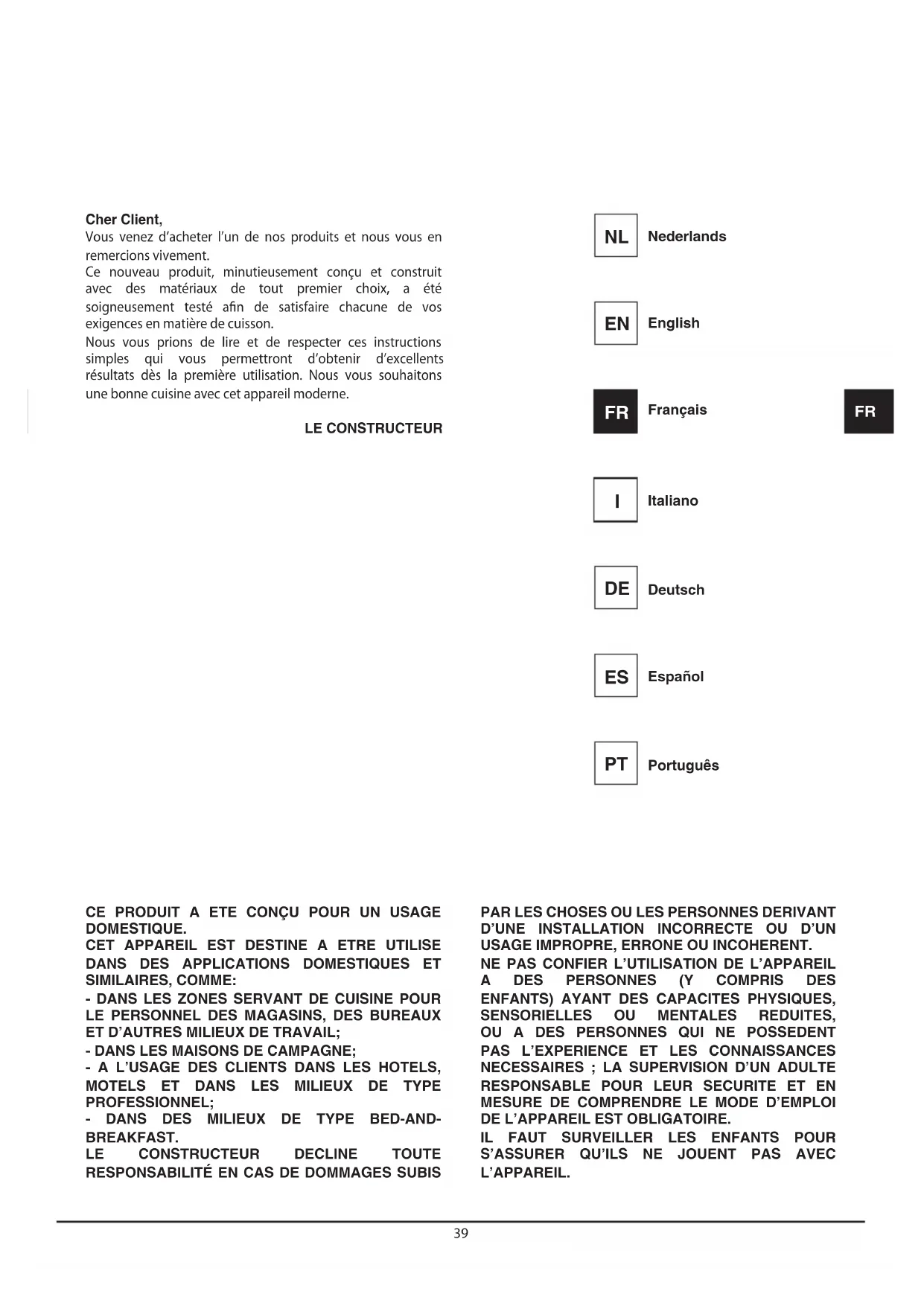

Vous venez d'acheter l'un de nos produits et nous vous en remercions vivement.
Ce nouveau produit, minutieusement concu et construit avec des matériaux de tout premier choix, a etesoigneusement testé afin de satisfaire chacune de vos exigences en matière de cuisson.
Nous vous prions de litre et de respecter ces instructions simples qui vous permettront d'obtenir d'excellents résultats des la première utilisation. Nous vous souhaitons une bonne cuisine avec cet apparéil moderne.
LE CONSTRUCTEUR
CE PRODUIT A ETE CONCU POUR UN USAGE DOMESTIQUE.
CET APPAREIL EST DESTINE A ETRE UTILISÉ DANS DES APPLICATIONS DOMESTIQUES ET SIMILAIRES, COMME:
- DANS LES ZONES SERVANT DE CUISINE POUR LE PERSONNEL DES MAGASINS, DES BUREAUX ET D'AUTRES MILIEUX DE TRAVAIL;
DANS LES MAISONS DE CAMPagne; - A L'USAGE DES CLIENTS DANS LES HOTELS, MOTELS ET DANS LES MILIEUX DE TYPE PROFESSIONNEL;
DANS DES MILIEUX DE TYPE BED-AND-BREAKFAST.
LE CONSTRUCTEUR DECLINE TOUTERESPONSABILITÉ EN CAS DE DOMMAGES SUBIS
PAR LES CHOSES OU LES PERSONNES DERIVANT D'UNE INSTALLATION INCORRECTE OU D'UN USAGE IMPROPRE, ERRONE OU INCOHERENT.
NE PAS CONFIER L'UTILISATION DE L'APPAREIL A DES PERSONNES (Y COMPRIS DES ENFANTS) AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU A DES PERSONNES QUI NE POSSEDENT PAS L'EXPERIENCE ET LES CONNAISSANCES NECESSAIRES; LA SUPERVISION D'UN ADULTE RESPONSABLE POUR LEUR SECURITE ET EN MESURE DE COMPRENDRE LE MODE D'EMPLOI DE L'APPAREIL EST OBLIGATOIRE.
IL FAUT SURVEILLER LES ENFANTS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.
SOMMAIRE
- PRECAUTIONS D'EMPLOI
- INSTRUCTIONS POUR L'ELIMINATION - NOTRE POLITIQUE DE SAUVEGARDE ENVIRONNEMENTALE
- PRECAUTIONS DE SECURITE
4.DESCRIPTION DE L'APPAREIL - AVANT L'UTILISATION
- PANNEAU DE CONTROL
- UTILISATION DU TIROIR CHAUFFE-VAISSELE
- NETTOYAGE ET ENTRETIEN
- QUE FAIRE EN CAS DE PANNE?
- INSTALLATION DE L'APPAREIL
INSTRUCTIONS POUR L'UTILISATEUR:
elles comprennent les recommendations pour l'utilisation, une description des commandes ainsi que les procédures correctes pour le nettoyage et le soin de l'appareil.
elles sont réservées au technician qualifié qui s'occupera de l'installation, de la mise en marche et des essais de l'appareil.
1. PRECAUTIONS D'EMPLOI
Le present manuel fait partie intégrante de l'appareil. Prenez-en soin et conservez-le à portée de main pendant toute la durée de vie du tiroir chauffe-vaisselle.
Avant d'utiliser l'appareil, on recommende de dire le present manuel et toutes les informations qu'il contient. L'installation doit être confée à du personnel qualifié, conformément aux normes appropriées. Cet apparéil est concu pour un usage domestique et il est conforme aux directives CE actuellément en vigueur. Le producteur décline toute responsabilité en cas d'utilisations différentes de celles indiquées ci-dessus.
Conservetz无论如何 ces instructions d'utilisation à portée de main et remettez-les au futur utiliser évientuel en cas de cession de l'appareil!
N'utilisez pas l'appareil pour chauffer les locaux. Des objets facilement inflammables places à proximate risqueraient de prendre feu suite à l'augmentation de la température.
N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez les différents matériaux de l'emballage par type et remettez-les au centre d'élimination le plus proche.
Les étiquettes appliquées sur cet apparéil sont conformes à la directive 2002/96/CEE Waste electrical and electronic equipment (DEEE) (récapération du matériel électronique et électrique de rebut). La présente directive contient les normes qui reglementent la collecte et le recyclage dans toute l'union européen des apparéillages devenus inutilisables.
N'obstruez jamais les ouvertures et les fentes prévues pour l'aération et la dispersion de la chaleur.
La plaque des données contenant les données techniques, le numero de série et la marque est appliquée dans une position visible sur le bloc chauffant. N'enlevez jamais l'étiquette des données.
N'utilisez jamais de paillettes abrasives, metalliques ni des racloirs acerés risquant d'endommager la surface. Si nécessaire, utilisez des produits standard non abrasifs à l'aide d'outils en bois ou en plastique. Rincez soignement et séchez avec un chiffon doux ou une peu de chamois.
2. INSTRUCTIONS POUR L'ELIMINATION
- Notre politique de sauvégarde de l'environnement
Nos produits sont généralement emballés avec
des matériaux non polluants, non nocifs pour l'environnement et recyclables. On demande aux utilisateurs de collaborer, en éliminant les emballages de manière inadéquate. Contactez votre revendeur ou les organisations locales compétentes pour demander les adresses des structures de collecte, de recyclage et d'élimination.
Ne jetez jamais l'ensemble ou une partie de l'emballage dans les environ. Les parties de l'emballage et en particulier les sachets en plastique représentent un risque d'étouffement pour les enfants.
Votre ancien apparéil doit lui aussi être éliminé de façon déquate.
Important: remettez l'appareil à l'organisation locale autorisée à collecter les appareils mis au rebut. Une élimination correcte permet une récapération intelligente de matériel de valeur.
Les apparêils qui ne sont plus utilisés doivent être débranchés du secteur d'alimentation et il faut enlever tous les fils électriques conducteurs, de manière à ce qu'ils ne représentent pas un danger pour les enfants.
3 PRECAUTIONS DE SECURITE
Les normes de sécurité inherentes aux apparillages électriques ou au gaz et aux fonctions de ventilation figurent dans les instructions d'installation. Dans votre intérêt et à titre de sécurité personnelle, tous les apparillages électriques doivent, comme l'exige la Loi, être exclusivement installés et réparés par du personnel qualifié. Conformément aux normes appropriées, nos installateurs qualifiés peuvent garantir un travail bien fait. Les apparillages à gaz ou électriques doivent toujours être débranchés par du personnel dûment experimenté. Avant de brancher l'appareil sur le réseau électrique, comparez les données de raccordement (tension et fréquence) indiquées sur la plaque des données avec ceux du réseau électrique local. Ces données doivent absolument coincider si l'on souhaite éviter que l'appareil ne subisse des dégats. En cas de doutes, consultez votreElectricien de confiance.
La sécurité electrique de l'appareil n'est garantie que s'il est raccordé à un conducteur reglementaire de mise à la terre. Le producteur ne répond pas des dommages provoqués par un manque ou une interruption du conducteur de mise à la terre (par ex. une électrocution).
L'appareil doit être monté et raccordé par un electricien spécialisé. Dans ce cas, adressez-vous à un electricien spécialisé connaissant les normes locales et les normes complémentaires promulguées par la société locale et en mesure d'executer les travaux dans le respect de ces règlements. Le producteur n'assume aucune responsabilité en cas de dommages provoqués par un montage incorrect ou par un branchement non conforme de l'appareil.
FR
AVERTISSEMENT! N'utilisez l'appareil que s'il a etecorrectement encastré. C'est le seul moyen d'eviter lecontact avec les éléments sous tension.
AVERTISSEMENT! N'ouvrez jamais la carcasse de l'appareil.
En cas de contact avec les éléments sous tension ou si vous modifie la structure électrique et mécanique, des situations dangereuses pour l'utilisateur peuvent se creer et le bon fonctionnement de l'appareil peut être compromis.
AVERTISSEMENT! Ne conservez pas de recipients en plastique ni des objets inflammables dans l'appareil, ces objets risquent en effet de fondre ou de prendre feu lorsque vous allumerez le chauffe-vaisselle. DANGER D'INCENDIE!
AVERTISSEMENT: N'OUBLIEZ JAMAIS QUE LA PEAU DES ENFANTS EST TRES DELICATE ET DONC PLUS SENSIBLE AUX HAUTES TEMPERATURES. IL FAUT DONC EVITER QU'ILS NE JOUENT AVEC L'APPAREIL CAR CELUI-CI POURRAIT COMMENCER A CHAUFFER SI ON L'ALLUME PAR ERREUR : DANGER DE BRULURES!
AVERTISSEMENT: LE COMPARTIMENT INTERNE DE L'APPAREIL PEUT ATTEINDRE DES TEMPERATURES JUSQU'A 75^ C SUIVANT LA TEMPERATURE SELECTIONNEE ET LA PÉRIODE DE FONCTIONNEMENT. UTILISER, SI NÉCESSAIRE, DES GANTS DE CUINSPE POUR EXTRAIRE LA VAISSELLE DU TIROIR. CET APPAREIL A UNIQUÉMENT ETE CONÇU POUR L'USAGE DOMESTIQUE ! VEILLER A NE PAS ENDOMMAGER L'APPAREIL NI A CREER D'AUTRES SITUATIONS DANGEREUSES, EN RESPECTANT LES INSTRUCTIONS SUIVANTES :
- Ne vous appuyez pas et ne vous asseyez pas sur le tiroir lorsqu'il est ouvert, car vous risquez d'endommager les glissières téléscopiques. La portée maximale du tiroir est de 10kg .
NETTOYAGE:
- N'utilise jamais de nettoyeur à vapeur. La vapeur pourrait en effet atteindre les éléments sous tension et
provoquer des courts-circuits. La précision de la vapeur risque également d'endommager de façon permanente les surfaces et les éléments de l'appareil: le constructeur decline toute responsabilité en cas de dommages de ce type.
- On commande de suivre les instructions concernant le nettoyage figurant au paragraph « Nettoyage et Entretien ».
REPARATIONS:
-
ATTENTION! Les travaux de montage, d'entretien ou de réparation doivent exclusivement être effectuels par du personnel spécialisé. Les travaux d'installation, d'entretien ou de réparation non conformes peuvent représentier des dangers pour l'utiliser; dans ce cas, le constructeur décline toute responsabilité.
-
ATTENTION! Seul le Service d'Assistance autorisé par le constructeur est autorisé à effectuer des réparations sur l'appareil durant la période de garantie; dans le cas contraire, le droit à la garantie tombet en cas de dommages successifs.
-
ATTENTION! Avant d'effectuer les travaux d'installation et d'entretien ou de réparation, débranchez l'appareil du réseau.
L'appareil n'est effectivement débranché du réseau que si:
-
le fusible du circuit domestique s'est déclenché.
-
la fiche de l'appareil est débranchée du réseau: - pour débrancher l'appareil du réseau, ne tirez pas sur le cable d'alimentation, mais extraire manuellement la fiche de la prise.
AVERTISSEMENT! Le producteur décline toute responsabilité en cas d'accidents ou de dommages provoqués par la non conformité aux susdites normes ou par l'alteration ne serait-ce que d'une seule partie de l'appareil et par l'utilisation de pieces de rechange non originales.
4.DESCRIPTION DE L'APPAREIL
4.0 OUVERTURE DU TIROIR
Pour ouvrir le tiroir, appuyer sur la partie frontale de ce dernier.
(fig.A)
Enlevez la main
(fig.B),
puis saisir le tiroir
(fig.C)
et tirez-le vers vous, jusqu'à ce qu'il s'ouvre complètement.
4.1 FERMETURE DU TIROIR
Pour fermer le tiroir, accompagnez-le en fermetre, et appuyez sur la partie frontale jusqu'à l'enclenchement. Enlevez la main.
4.2 L'appareil est muni d'un système de ventilation à air chaud. Un ventilateur distribue de façon optimale la chaleur de la résistance de rechauffage à l'intérieur du tiroir.
Le thermostat permet de déterminer et de contrôler la température souhaïée pour la vaisse introduite.
La circulation de l'air rechauffe la vaisse de manière uniforme et rapide.
Une grille de protection empêche le contact accidentel avec les résistances de rechauffage et le ventilateur.
5. AVANT L'UTILISATION
N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez le matériel résiduel de l'emballage par type et le au centre d'élimination le plus proche.
Avant d'utiliser l'appareil pour la première fois, nettoyez-le avec un chiffon humide puis sechez-le soigneusement tel qu'on le décrit au chapitre « Nettoyage et entretien »
Chauffez le tiroir vide pendant au moins 2 heures. Pour cela, reglez la température à 75^ C. Durant cette période de rechauffage, veillez à ce que la cuisine soit bien aérée.
Les éléments en métal ont été traités avec un produit de protection ajustat.
Ce produit pourrait être la cause de mauvaises odeurs lors du premier rechauffage du tiroir. Ces odeurs et les eventuelles fumées disparaisent rapidement et elles ne sont pas dues à un branchement non conforme ou à un défaut de l'appareil.

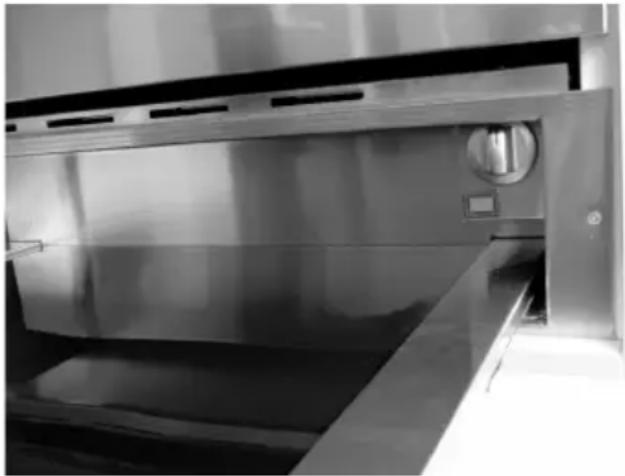

6. PANNEAU DE CONTROL
7. UTILISATION DU TIROIR CHAUFFEVAISSELL
7.1 Reglages
Ouvrez le tiroir. Tournez le bouton en selectionnant la température souhaitée, puis enforcez le bouton rouge. Levoyant rouge du bouton s'allumera et restera allumé pendant toute la durée du fonctionnement. Pourmettre l'appareil hors tension, tournez la poignée sur 0 et enforcez le bouton. Levoyant rouge s'éteindra.
7.2 Temps de rechauffage
Différents facteurs influencent les temps de réchauffage:
- matériel et épaisseur de la vaisselle;
- quantité de vaisselle chargée;
disposition de la vaiselle chargée; - sélection de la température.
Il est donc impossible de fournir des indications absolues. En reglant la température sur 60^ C et pour obtenir un rechauffage homogène, on peut tener compte des valeurs individues suivantes:
| VAISSELLÉ TEMPS (MIN) | |
| VAISSELLÉ POUR 6 PERSONNES | 30-35 |
C'est l'expérience pratique qui vous ensignera quelles sont les sélections optimales pour vos exigences.
8 NETTOYAGE ET ENTRETIEN
Le nettoyage représenté généralement le seul type d'entretien nécessaire.
Attention! Avant de commencer le nettoyage, débranche l'appareil du réseau. Retirez la fiche des prises ou désactive le circuit d'alimentation de l'appareil.
Avertissement! N'utilise pas détergents agressifs, de produits abrasifs, dépônges abrasives ni d'objets pointus, car ils risquent de tacher l'appareil.
Avertissement! N'utilise jamais de jets de vapeur pour le nettoyage des parties internes de l'appareil.
8.1 Bandeau frontal et panneau de commandes
Il suffit de nettoyer l'appareil avec un chiffon humide. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez l'appareil avec un chiffon sec.
On peut nettoyer les bandeaux frontaux en acier inoxydable des chauffe-vaisselle avec des déterments spéciaux. Ces produits ralentissent la formation de la saleté à la surface du tiroir. Appliquez une quantité minime de produit avec un chiffon doux sur toute la surface à traiter.
Nettoyez le compartment interne avec un chiffon humide après chaque utilisation. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage.
Ensuite, séchez les surfaces avec un chiffon sec. Évitez que l'eau ne coule à travers les orifices de ventilation.
Réutilisez le tiroir uniquement lorsqu'il est complètement sec.
9 QUE FAIRE EN CAS DE PANNE?
ATTENTION! Tout type de réparation ne doit être effectué que par un personnel spécialisé et Diplômé. Dans le cas contraire, les réparations pourraient s'avérer dangereuses.
Les pannes suivantes peuvent être rétablies par l'utilisateur sans l'intervention du Service d'Assistance. Le vaissele neCHAFFE pas suffisamment? Verifiez si:
- l'appareil est sous tension;
- vous avez sélectionné la température correcte;
- les ouvertures de ventilation ont été obstruées par les assiettes ou les assiettes creuses de grandes dimensions;
- la vaisse a eté chauffée pendant une période suffisamment longue.
Différent facteurs influencent les temps de réchauffage:
- le matériel et l'épaissur de la vaisselle;
- quantité de vaisselle chargée;
disposition de la vaiselle chargée; - réglage de la température.
La vaisse ne se rechauffe pas? Vérifiez si:
- le ventilateur est bruyant:
- Si la casserole est en fonction, cela signifie que la résistance de rechauffage est défectueuse.
- Si le ventilateur ne fonctionne pas, cela signifie qu'il est défectueux.
- le fusible de l'installation domestique s'est déclenché.
10 INSTALLATION DE L'APPAREIL
Assurez-vous que la tension d'alimentation indiquée sur la plaque des données correspond à celle de votre réseau électrique.
Ouvrez le tiroir, enlevez tous les accessoires et le matériel d'emballage.
Attention! Le bandeau frontal du tiroir pourrait être recouvert d'une pellicule de protection.
Enlevez la protection avec soin avant la première utilisation du tiroir chauffe-vaisselle, en commencer par le bas.
Assurez-vous que le tiroir n'est pas endommagé. Contrôlez que le tiroir se ferme correctement. En présence de dégats, informez le Service d'Assistance.
Le tiroir chauffe-vaisselle ne peut etre encastré que sur les appareils conseillés par le producteur. Le constructeur ne garantit pas le fonctionnement correct du tiroir s'il est combiné avec des appareils non preconisés par ce dernier et decline toute responsabilité en cas de dommages provoqués par un usage impropre.
10.2 Encastrement
Avant de procéder au montage du chauffe-vaiselle et de l'appareil combiné, disposez un plan intermédiaire fixe du meuble, assurant la portée nécessaire pour les deux apparêls.
L'appareil combiné est en revanche positionné sans autres plans intermédiaires directement sur le tiroir chauffe-vaisselle encastré.
Pour l'encastrement de l'appareil combiné, suivez en tout point les indications figurant dans les instructions d'utilisation et de montage correspondantes.
Les dimensions principales pour l'encastrement sont indiquées en mm et figurent sur le diagramme d'installation. Pour le montage, continuez comme suit:
- placez le tiroir du meuble de maniere à ce qu'il soit bien centré ou aligné;
- assurez-vous que le cadre adhere parfaitement au meuble;
- ouvre le tiroir et fixez la carasse aux parois du meuble avec les deux vis fournies.
10.3 Branchement électrique
Le branchement électrique doit être réalisé par un électricien qualifié conformément à la législation en vigueur.

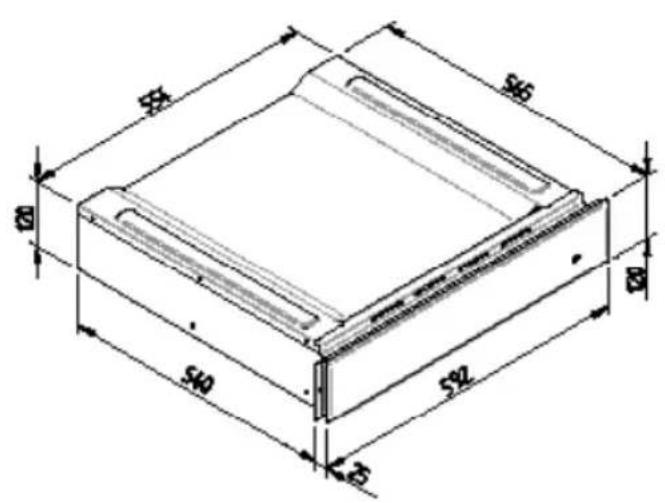

SCHEMA DIMENSIONNEL DU TIROIR ENCASTRE 560 X 595 AVEC UN FOUR PAR 480
FR

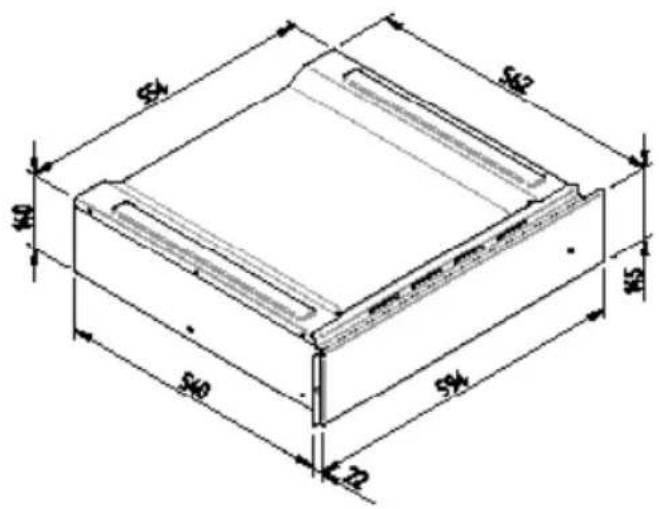

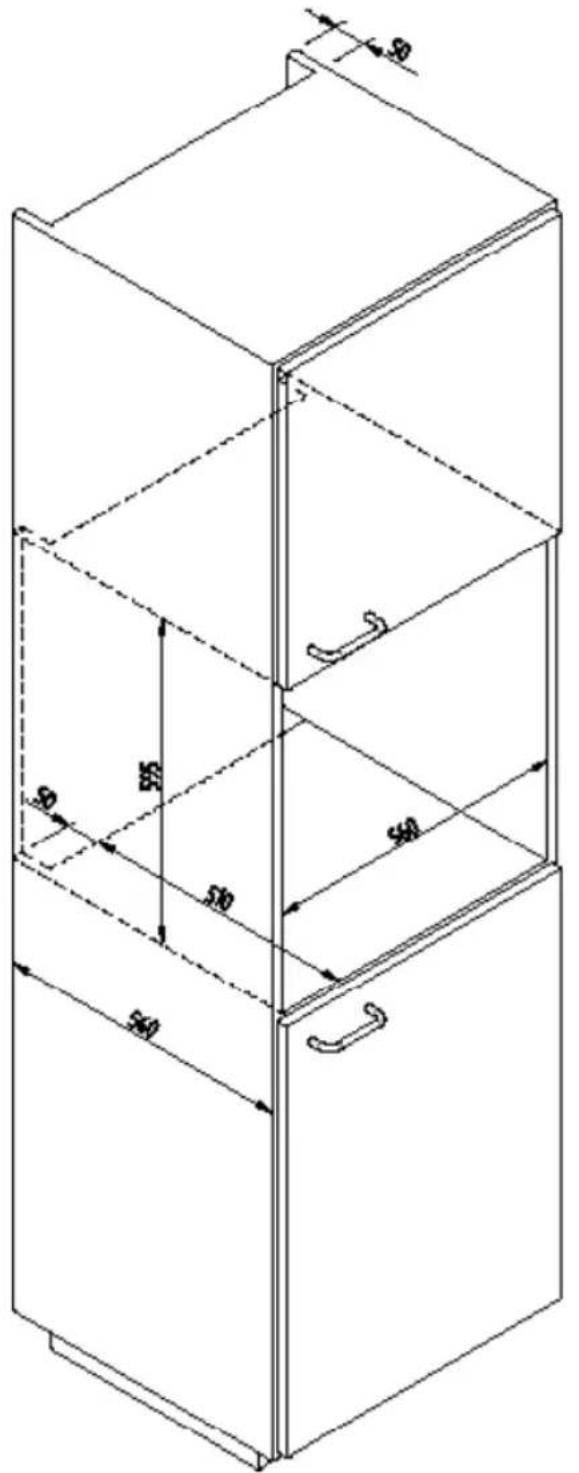

SCHEMA DIMENSIONNEL DU TIROIR ENCASTRE 560 X 595 AVEC UN FOUR PAR 450
FR

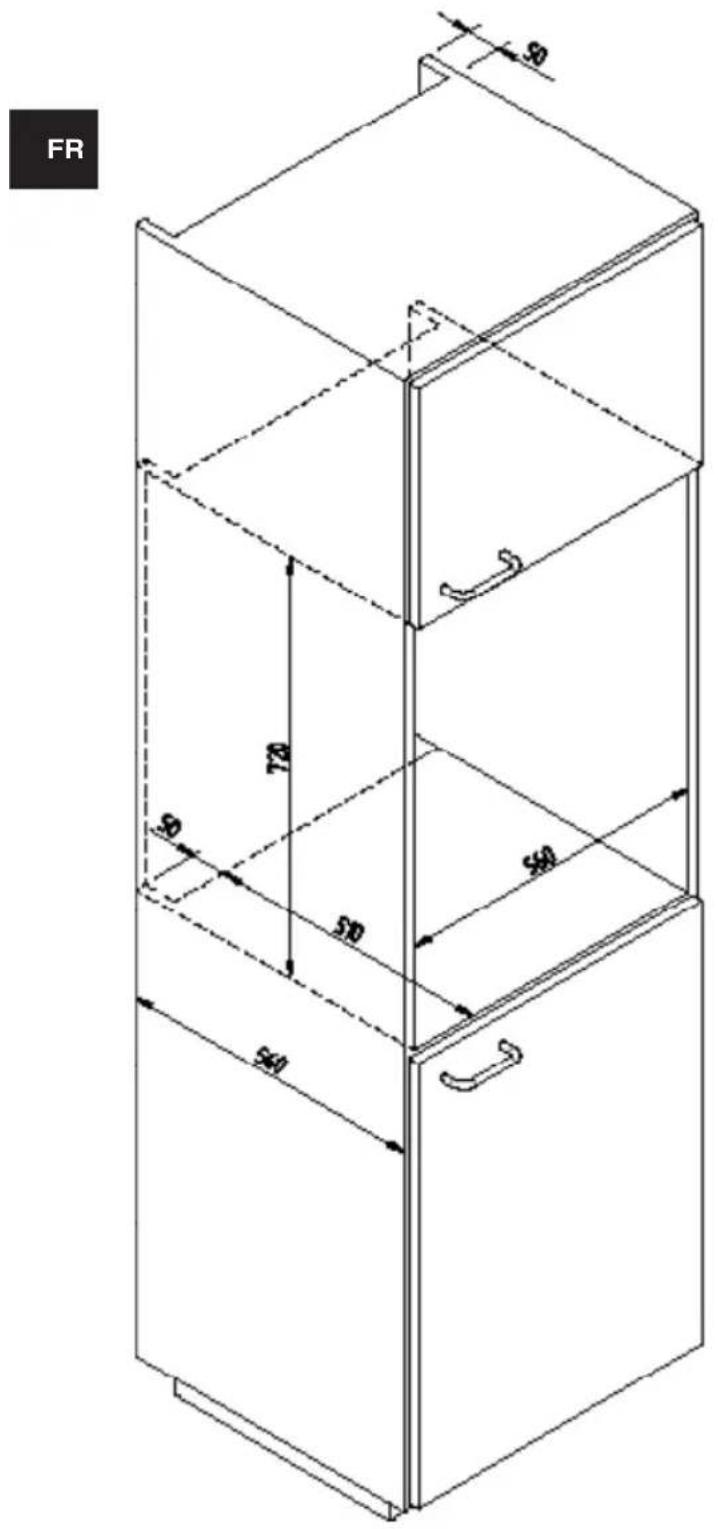

SCHEMA DIMENSIONNEL DU TIROIR ENCASTRE 560 X 720 AVEC UN FOUR PAR 600
SCHEMA DIMENSIONNEL DU TIROIR ENCASTRE 560 X 720 AVEC UN FOUR PAR 450
FR
Branchement electrique
Avant d'effectuer le branchement électrique, s'assurer que: - les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four; - l'installation est munie d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi. Le cable ne doit enaucun cas atteindre une température supérieure de plus de 50^ par rapport à la température ambiente. Si un appareel fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositifs de déconnexion doivent être prevus dans le réseau d'alimentation conformément aux normes d'installation. La prise ou l'interrupteur omnipolaire doit pouvoir être atteint facilement lorsque l' appareel est installé.
| CABLE TYPES AND MINIMAL DIAMETERS | |
| SASO | |
| H05RR-F 3x0,75 mm² H05 | RR-F 3x1,5 mm² |
| H05VV-F 3x0,75 mm² H05 | VV-F 3x1,5 mm² |
| H05RN-F 3x0,75 mm² H05 | RN-F 3x1,5 mm² |
| H05V2V2-F 3x0,75 mm² H05 | V2V2-F 3x1,5 mm² |
AVERTISSEMENT! Avant de raccarder le tiroir chauffevaisselle au réseau, vérifie que le voltage et la fréquence du réseau correspondant à ceux indiqués sur la plaque des données positionnée à l'intérieur du bloc chauffant et qui devrait être conservée avec ce manuel.
Le raccordement électrique doit être réalisé par l'intermédiaire d'un interrupteur bipolaire dont la puissance est indiquée pour l'absorption de l'appareil. Vérifiez qu'on dispose d'une cloison minimale de 3 mm entre les contacts, de manière à garantir le débranchement du réseau électrique en cas d'urgence ou de nettoyage du tiroir chauffe-vaisselle. Si l'on utilise une fiche pour le raccordement électrique, celle-ci doit être accessible après l'st installation.
Raccordez l'appareil à la terre, conformément aux normes sur la sécurité des installations électriques.
ATTENTION! CE CHAUFFE-VAISSELLÉ DOIT ABSOLUMENT ETRE RACCORDE A LA TERRE.
En cas de défaut du cable d'alimentation monté sur le tiroir chauffe-vaisselle, remplacez-le par un cable original fourni par le service après-vente.
Le produitur et le revendeur declinent toute
responsabilité en cas de dommages subis par les personnes, les animaux ou les choses, dus à la non observation des générées instructions de montage.
