MODE D'EMPLOI RV 3.5 AEG

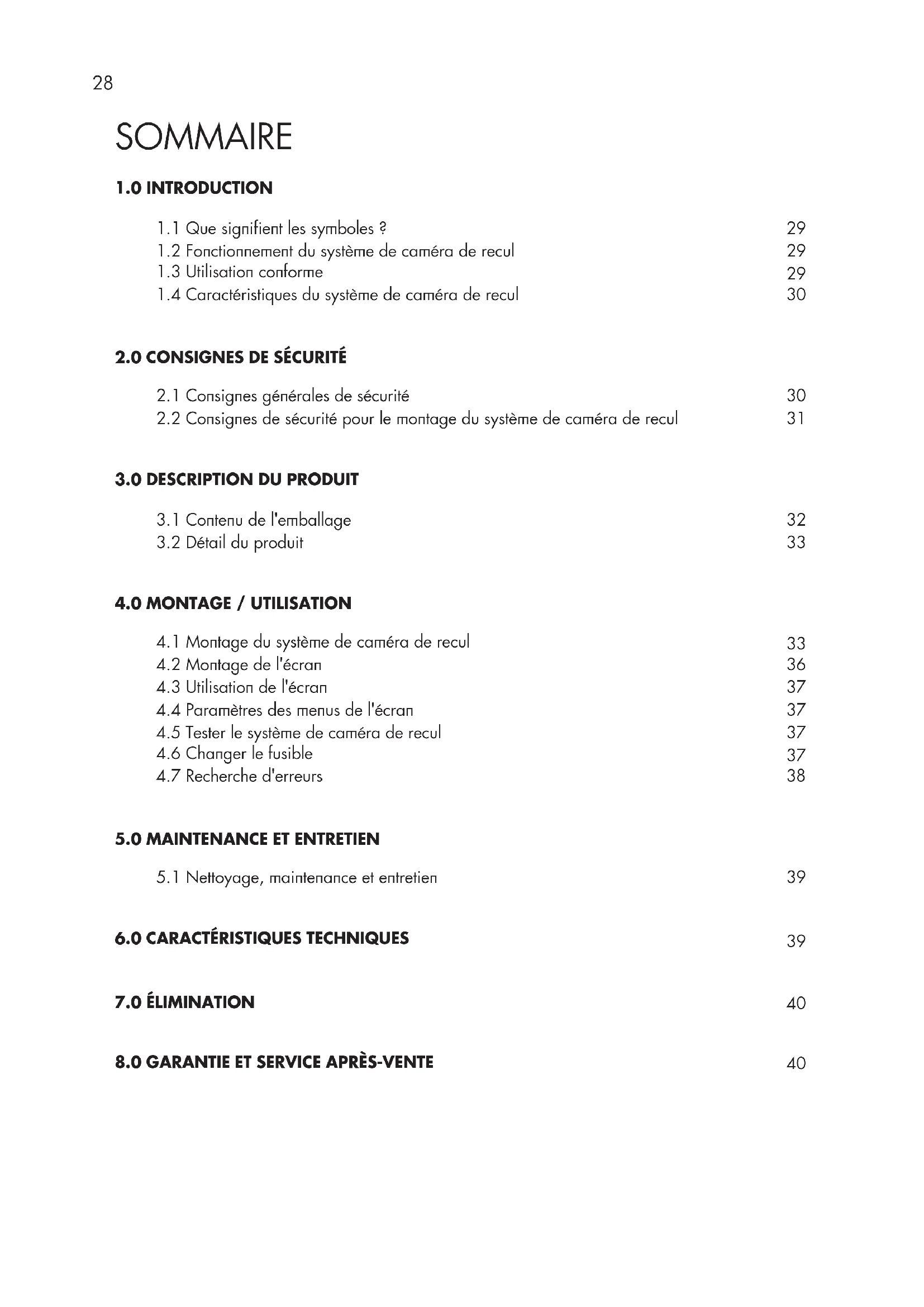

4.2 Montage des Monitors
1.1 Que signifient les symboles ?
29
1.2 Fonctionnement du système de caméra de recul 29
1.3 Utilisation conforme 29
1.4 Caractéristiques du système de caméra de recul 30
2.0 CONSIGNES DE SÉCURITÉ
2.1 Consignes générales de sécurité 30
2.2 Consignes de sécurité pour le montage du système de caméra de recul 31
3.0 DESCRIPTION DU PRODUIT
3.1 Contenu de l'emballage 32
3.2 Détail du produit 33
4.0 MONTAGE / UTILISATION
4.1 Montage du système de caméra de recul 33
4.2 Montage de l'écran 36
4.3 Utilisation de l'écran 37

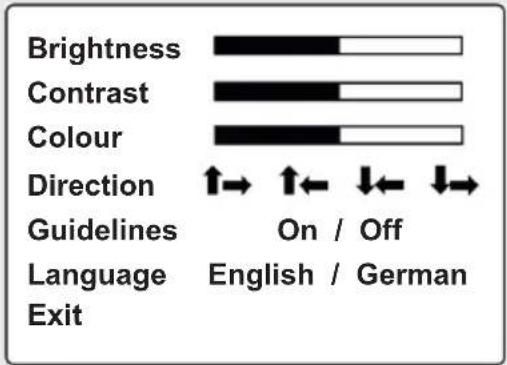

4.4 Paramètres des menus de l'écran 37
4.5 Tester le système de caméra de recul 37
4.6 Changer le fusible 37
4.7 Recherche d'erreurs 38
5.0 MAINTENANCE ET ENTRETIEN
5.1 Nettoyage, maintenance et entretien 39
6.0 CARACTÉRISTIQUES TECHNIQUES 39
7.0 ÉLIMINATION 40
8.0 GARANTIE ET SERVICE APRÈS-VENTE 40
1.0 INTRODUCTION
Chère cliente,
Cher client,
Nous vous félicitons pour l'achat de votre nouvelle "caméra de recul RV 3.5" et vous remercions pour votre confiance. Pour garantir le fonctionnement optimal, les performances et la sécurité de votre appareil, veuillez lire la notice d'utilisation avant la première mise en service. Vous pourrez ainsi profiter longtemps et avec plaisir de votre système de caméra de recul.
1.1 Que signifient les symboles ?
Lire la notice d'utilisation !
Attention - Danger ! Respectez les consignes de sécurité et les avertissements !
Avertissement tension électrique dangereuse ! Danger de mort !
Attention ! Risque de tension électrique dans les éléments de construction du véhicule !
Jetez l'appareil, les piles et l'emballage en respectant l'environnement !
L'appareil est conforme aux directives de l'UE.
Certifié ECE 10R-03 0813
Vous trouverez d'autres explications sur les symboles, les unités et les abréviations page 39.
1.2 Fonctionnement du système de caméra de recul
Le système de caméra de recul RV 3.5 sert à une meilleure visibilité lorsque l'on roule en marche arrière, par ex. pour se garer. En appuyant sur le bouton Marche / Arrêt, l'écran couleur s'allume et en marche arrière, l'image de la caméra est envoyée par un signal radio de l'émetteur à l'écran. L'angle de vision de la caméra est de 110°. Grâce à la technologie intégrée de vision nocturne, une transmission de l'image par l'émetteur est également possible la nuit. Si l'on sort de la marche arrière en changeant de vitesse, l'émetteur arrête la transmission et l'image disparaît de l'écran.
1.3 Utilisation conforme
Le système de caméra de recul RV 3.5 a été conçu exclusivement pour améliorer la vision lorsque l'on roule brièvement en marche arrière avec un véhicule.
Le système de caméra de recul RV 3.5 n'exempte pas du respect des règles de conduite, du code de la route et de l'obligation à la prudence. Ce système est prévu pour une vitesse de marche arrière de 3 km/h max. (kilomètre-heure) et pour une portée de transmission de max. 10 m.
Le système de caméra de recul est exclusivement prévu pour un usage privé. Son utilisation sert uniquement à une meilleure visibilité lors d'une marche arrière avec un véhicule. Il n'exempte pas de l'obligation d'être attentif, de rouler avec prudence et de regarder autour de soi lors de la marche arrière pour faire attention aux piétons et aux autres usagers !
Pour le fonctionnement de l'article, une tension d'entrée de 12 V / DC est requise. Il ne peut pas fonctionner avec 24 V / DC !
Attention : Risque de dommages physiques et matériels !
1.4 Caractéristiques du système de caméra de recul
- Permet une meilleure visibilité derrière le véhicule, pour une plus grande sécurité
- Transmission radio sans fil, encodée 2,4 Ghz
■ Fonction vision de nuit - Grand angle de vue (110°)
■ Lignes de distance pour les obstacles - Menus pratiques d'utilisation
- Idéal pour voitures, camping-cars et remorques
■ Montage simple et discret - L'aide visuelle parfaite pour manœuvrer et se garer
- Contenu de l'emballage : écran, support d'écran, prise automobile 12 V, émetteur, caméra et matériel de montage
2.0 CONSIGNES DE SÉCURITÉ
2.1 Consignes générales de sécurité
Avertissement !
Lisez toutes les instructions ! Ne pas respecter les consignes de sécurité peut conduire à des dommages matériels, physiques ou au décès ! Conservez la notice pour toute consultation ultérieure. Conservez cette notice pour toute question ultérieure et fournissez-la également si vous cédez l'appareil à un tiers. Rendez la notice accessible aux tiers. La notice d'utilisation fait partie intégrante de l'appareil.
2.1.1 Maintenez le système de caméra de recul éloigné des enfants ! Les enfants ne comprennent pas ou ne reconnaissent pas les dangers possibles liés aux appareils électriques. Ne laissez pas des enfants manipuler l'appareil et conservez-le hors de leur portée. Les petites pièces pourraient être avalées par les enfants et ils pourraient s'étouffer. Les enfants pourraient se blesser en utilisant le système de caméra de recul. Maintenez également l'emballage hors de portée des enfants.
2.1.2 Conservez la notice pendant toute la durée de vie du produit.
2.1.3 Cet appareil ne doit pas être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et / ou de connaissances à moins qu'elles ne soient surveillées pour leur sécurité par une personne compétente ou qu'elles aient reçu des instructions d'utilisation de l'appareil.
2.1.4 N'utilisez pas le système pour alimenter en courant des appareils automobiles supplémentaires ou autres appareils externes.
2.1.5 Si vous avez des doutes sur l'installation, l'utilisation et le fonctionnement de l'appareil, adressez-vous à un technicien spécialisé.
2.1.6 L'appareil chauffe lorsqu'il fonctionne. Placez toujours le système de caméra de recul dans un endroit sûr et bien ventilé.
2.1.7 En fonction des conditions ambiantes, il est possible que la caméra et l'écran n'affichent pas toujours correctement les personnes et les objets.
2.1.8 Veillez à ce que l'appareil se trouve dans un environnement sûr. Ne l'exposez pas à des surcharges, à des températures extrêmes, à l'humidité ni aux vibrations !
2.1.9 Mettez en marche le système uniquement si celui-ci et les câbles ne présentent aucun dommage ou dysfonctionnement !
2.1.10 Toutes les réparations sur le système doivent être effectuées par un électricien / un technicien spécialisé.
2.1.11 Le système de caméra de recul ne doit pas être modifié (changé).
2.1.12 Ne mettez pas en marche l'appareil si celui-ci est tombé ou a été autrement endommagé. Montrez-le à un électricien qualifié pour qu'il le contrôle et le répare !
2.1.13 N'utilisez aucun autre câble ni aucun autre accessoire. Ne rallongez pas les câbles.
2.1.14 Pendant le fonctionnement, il doit y avoir un espace libre suffisant entre l'écran et l'émetteur pour garantir une circulation suffisante de l'air. Ils ne doivent pas être recouverts par des objets !
2.1.15 N'utilisez pas le câble pour porter la caméra ou l'émetteur ou pour tirer dessus.
2.1.16 Une tension d'entrée de 12 V / DC est nécessaire pour le fonctionnement de l'appareil. Débranchez toujours l'écran en retirant la prise
12 V de la source d'énergie lorsque vous ne l'utilisez pas. Ne tirez jamais sur le câble pour le débrancher !
2.1.17 Il faut éviter que des liquides ne pénètrent dans l'écran ! Ne plongez pas l'écran dans du liquide ! Faites exclusivement fonctionner l'écran lorsqu'il est sec.
2.1.18 La caméra est protégée contre la pluie mais n'est pas étanche ! Ne la plongez pas dans l'eau ni dans aucun autre liquide !
2.1.19 Assurez-vous que toutes les prises et câbles sont secs. N'allumez jamais l'appareil avec des mains mouillées ou humides !
2.1.20 Le système de caméra de recul peut subir des interférences ou brouiller d'autres appareils sans fil utilisés (par ex. téléphones portables, appareils Bluetooth). N'utilisez pas ces appareils à proximité de la caméra ni ce système à proximité d'autres appareils sans fil.
2.1.21 En cas de températures extrêmement hautes ou basses ou en cas de variations de température, il est possible que la caméra ne fonctionne pas normalement et qu'elle n'affiche pas clairement les objets.
2.1.22 Si de la lumière forte se projette directement sur la lentille de la caméra, les objets peuvent être surexposés et ne pas être affichés clairement.
2.1.23 Après avoir nettoyé le véhicule dans une station de lavage, il est possible qu'en raison des sollicitations mécaniques, l'angle de vue de la caméra ait été modifié. Vérifiez cela et réglez à nouveau la caméra si nécessaire.
2.2 Consignes de sécurité pour le montage du système de caméra de recul
2.2.1 Sécurisez le véhicule avant le montage et à chaque test de fonctionnement de la caméra de sorte qu'il ne puisse pas rouler. Attention - risque de blessures et de dommages matériels ! Tirez toujours le frein à main et enclenchez une vitesse ! Si vous avez une boîte automatique, la position "Park" doit être enclenchée et le frein à main doit être tiré !
2.2.2 Pendant le montage du système, ne pas utiliser ni démarrer le véhicule !
2.2.3 Respectez les consignes de sécurité lorsque le véhicule est sur cales, sur une plate-forme ou en position similaire !
2.2.4 Attention ! Risque en raison de la tension électrique dans les bobines d'allumage, la trappe distributrice, les
câbles et bougies d'allumage et les composants électriques !
2.2.5 Observez les consignes de sécurité et le manuel du fabricant du véhicule !
2.2.6 Montez le système de caméra uniquement dans un environnement sûr ! Maintenez vos vêtements, vos cheveux, vos membres et le système de caméra éloignés des pièces mobiles et chaudes du véhicule !
2.2.7 Lors du montage, veillez à ce que les câbles soient placés de façon sûre et solide. Ne les installez pas contre des matériaux conducteurs. Si les câbles sont placés dans des parois coupantes (tôles etc.), des tubes vides ou des gaines de câbles doivent être utilisés pour éviter tout dommage sur le câble. Protégez les câbles des dommages et ne les pliez pas. Les câbles endommagés doivent être changés immédiatement !
2.2.8 Risque de court-circuit ! Respectez la polarité lorsque vous branchez le câble de la caméra au réseau embarqué du véhicule. Pour cela, reportez-vous aux consignes du manuel et aux schémas électriques du fabricant.
2.2.9 Lors du montage de l'appareil, veillez toujours à ne pas nuire à la sécurité et au bon fonctionnement d'autres systèmes et appareils du véhicule ! Conformez-vous pour cela aux consignes du manuel du fabricant du véhicule.
2.2.10 En cas de dysfonctionnement ou d'endommagement du système pendant son fonctionnement, l'appareil doit être immédiatement coupé de l'alimentation 12 V !
2.2.11 Assurez-vous que l'allumage et tous les consommateurs du véhicule soient éteints avant de commencer à monter le système de caméra de recul !
2.2.12 En cas de montage incorrect du système, les composants électroniques du véhicule peuvent être endommagés. Cela pourrait avoir pour conséquence un accident ou un incendie.
Attention ! Risque de dommages physiques et matériels !
2.2.13 Même si le fusible intégré à la prise 12 V se déclenche, la caméra et l'émetteur radio du système restent fonctionnels !
2.2.14 Si vous n'êtes pas sûr de la façon dont le système doit être installé, demandez conseil à un technicien spécialisé ou faites monter le système par un technicien spécialisé.
2.2.15 Nettoyez le cache de la lentille de la caméra en éliminant la saleté ou la glace et la neige avec précaution de façon à ne pas la rayer.
2.2.16 Pendant le montage du système, ne portez aucun bijou métallique. Cela pourrait entraîner un court-circuit ou des brûlures !
2.2.17 Placez le câble de sorte qu'on ne puisse trébucher dessus et que les câbles ne puissent pas être endommagés par des bords coupants ! Ne faites pas passer les câbles au-dessus de surfaces chaudes !
3.0 DESCRIPTION DU PRODUIT
3.1 Contenu de l'emballage
1 écran LCD 3,5" (8,9 cm)
1 bras d'écran avec un pied à ventouse
1 câble d'écran avec prise 12 V
1 caméra avec câble d'alimentation
2 supports de montage pour la caméra
1 émetteur radio
1 câble d'alimentation pour l'émetteur
4 attache-câbles
2 serre-câbles
2 vis filetées
2 écrous de serrage avec sécurité
1 joint en plastique
1 notice d'utilisation
Lorsque vous déballez les pièces, contrôlez qu'elles soient toutes là et non endommagées !
N'utilisez pas l'appareil en cas de dommages, si l'affichage de l'écran est défectueux ou si la notice d'utilisation est manquante !
Les illustrations peuvent diverger légèrement du produit. Sous réserve de modifications servant au progrès technique. Décoration non fournie.
3.2 Détail du produit
2 Câble d'écran avec prise 12 V pour le branchement à l'allume-cigares avec fusible 1A (ampère).
3 Ecran LCD 3,5" (8,9 cm)
4 Attache-câbles pour fixer l'émetteur
5 Vis filetées pour fixer la caméra aux supports de montage
6 Ecrous de serrage pour fixer les vis filetées
7 Serre-câbles pour relier les câbles aux feux de recul
8 Joint en plastique pour protéger les arêtes de l'alésage du passage de câble
9 Supports pour le montage de la caméra
10 Bras d'écran avec pied à ventouse pour installer l'écran sur le pare-brise
11 Emetteur avec câble d'alimentation et prise femelle pour la caméra, incluant un câble d'alimentation avec un câble rouge et un câble noir pour brancher les feux de recul et du ruban adhésif pour fixer l'émetteur
4.0 MONTAGE / UTILISATION
4.1 Montage du système de caméra de recul
Attention ! En raison des différents types de véhicules à la technologie et la structure variées, la présente notice de montage n'est pas valable pour tous les véhicules.
Étape 1 : Retirer la plaque d'immatriculation
Retirez pour commencer la plaque d'immatriculation arrière et le cas échéant, le support de la plaque (voir image 2).
Recherchez près de la plaque d'immatriculation une ouverture / un alésage vers l'habitacle pour que la prise du câble d'alimentation de la caméra
1 puisse atteindre l'habitacle. Pour une meilleure visibilité et un montage plus simple, retirez le revêtement intérieur près la plaque. S'il n'y a aucune ouverture, percez un trou de 11 mm (diamètre) dans la zone de couverture de la plaque.
Attention : Veillez à ce que le point de perçage ne se trouve pas près de câbles électriques ou autres compo-
sants du véhicule car ils pourraient être endommagés lors du perçage !
Pour protéger la tôle du véhicule de la corrosion au point de perçage, appliquez sur les bords percés une couche de peinture adaptée (par ex. stylo de retouche du fabricant du véhicule) et laissez-la bien sécher.
Clipsez ensuite le joint en plastique 8 sur le côté extérieur du point de perçage sur le véhicule.
Etape 3 : Fixer les supports de la caméra
Montez les deux supports de la caméra 9 et, si nécessaire, le support de la plaque d'immatriculation. Veillez à ce que la distance entre les deux supports 9 ne soit pas inférieure à 4 cm (voir image 3). Vous pouvez fixer la caméra au-dessus ou en dessous de la plaque. L'image 3 présente un montage au-dessus de la plaque.
Attention ! Le positionnement des supports de la caméra ne doit pas gêner la fonction de l'éclairage de la plaque ! Si cela est le cas, montez la caméra sur le côté opposé.
Étape 4 : Fixation de la caméra
Passez la prise du câble 1 de la caméra par le joint en plastique 8 dans l'habitacle du véhicule ou dans la porte du coffre. Montez la caméra 1 avec une distance latérale régulière sur les supports 9 de la caméra. (voir image 4). Pour la fixation, utilisez les deux vis 5 et les deux écrous de serrage 6 (voir image 5). Arrêtez de serrer les écrous lorsque vous sentez une résistance et que la caméra est fixée sur le support. Veillez à ce que la sortie du câble soit toujours tournée vers le haut sur le côté arrière de la caméra pour que la plage maximale de bascule soit conservée.
Vous pouvez étanchéifier le joint en plastique 8 en appliquant un mastic classique des deux côtés pour empêcher que l'eau ne rentre.
Montez ensuite la plaque d'immatriculation (voir image 6).
Placez ensuite le câble de la caméra 1 pour connecter le câble à l'émetteur 11 dans l'habitable / le coffre du véhicule. Veillez à ce que le câble ne soit pas pincé et ne présente aucun nœud. Connectez ensuite la prise du câble de la caméra 1 avec la prise femelle de l'émetteur radio 11.
Étape 7 : Connecter le câble d'alimentation avec l'émetteur
Retirez le cache des feux de recul. Retirez le support de l'ampoule du carter. Recherchez les câblesdu véhicule menant aux feux de recul. Pour cela, consultez le manuel du fabricant du véhicule.
Attention ! Avant de travailler sur le circuit électrique du véhicule, vous devez débrancher le câble moins de la batterie ! Sinon, les données, les codes et programmations pourraient être perdus !
Connectez ensuite le câble 12 V + (plus) - du véhicule pour les feux de recul avec le câble rouge de l'émetteur. Puis, connectez le câble de masse 12 V - (moins) pour les feux de recul avec le câble noir de l'émetteur (voir image 7).
Insérez le câble plus 12 V + des feux de recul sur le côté du connecteur à pince 7 (voir image 8).
Insérez le câble rouge de l'émetteur sur le côté du connecteur à pince 7 (voir image 9).
Enfoncez avec une pince (non livrée) le contact métallique en saillie dans la pince du câble 7. Les deux câbles sont ainsi connectés.
Fermez le couvercle de sécurité de la pince de câble 7.
Connectez avec la seconde pince 7 le câble moins 12 V - des feux de recul avec le câble noir de l'émetteur comme sur les images 8 - 11. Ensuite, rebranchez le câble moins de la batterie du véhicule.
Attention ! Si vous n'avez aucune connaissance en installations et branchements électriques ou si vous
n'êtes pas sûr d'une étape, demandez conseil à un spécialiste pour l'installation ! Il existe sinon un risque de dommages physiques et matériels !
Étape 8 : Fixer l'émetteur
Retirez le film de protection du ruban adhésif sur le côté supérieur de l'émetteur et collez-le derrière le revêtement du coffre à un endroit protégé.
Fixez en plus l'émetteur avec deux attache-câbles
- Veillez à ce qu'aucun consommateur électrique ne se trouve directement près de l'émetteur afin que la puissance d'émission ne soit pas gênée. Fixez ensuite les câbles posés avec la caméra et l'émetteur dans l'espace creux du coffre avec les attache-câbles 4. Les câbles ne doivent pas nuire au fonctionnement du véhicule !
Étape 9 : Contrôler l'alimentation électrique de l'émetteur
Serrez pour commencer le frein à main et veillez à ce qu'aucune vitesse ne soit enclenchée. Pour les voitures avec boîte automatique, la vitesse « P" doit être enclenchée. Tournez la clé de contact au niveau II, ne démarrez pas le moteur ! Allumez l'écran avec la touche 12 (⏻) . Si l'émetteur est correctement branché lorsque l'on enclenche la marche arrière, un signal est envoyé à l'écran et l'angle de vue de la caméra apparaît.
Si aucune image n'apparaît, vous pouvez en plus lorsque le frein à main est serré (ou la vitesse "P" pour les véhicules automatiques) et que la clé de contact est tournée au niveau II et la marche arrière enclenchée, contrôler l'alimentation de la caméra avec un test simple. Ne démarrez pasle moteur ! Recouvrez la caméra avec les deux paumes de main pour foncer l'environnement de la caméra et activer le capteur de vision nocturne. Laissez une petite ouverture entre vos pouces et regardez entre vos paumes. Si la caméra est active, toutes les 7 LED autour de celle-ci vont s'allumer en rouge. Si les LED ne s'allument pas, contrôlez les raccords et les câbles de la caméra. Observez pour cela le point 4.7 de la page 38.
4.2 Montage de l'écran
- Insérez le logement rectangulaire du bras de l'écran 10 dans l'ouverture située à l'arrière de l'écran. Faites glisser le support de l'écran de l'écran. Faites glisser le support de l'écran vers le haut jusqu'à ce qu'il s'enclenche (image 12).
- Desserrez l'écrou d'arrêt et réglez l'angle de vue désirée de l'écran. Ensuite, serrez de nouveau l'écrou d'arrêt pour fixer l'écran.
- Nettoyez la zone du pare-brise où vous souhaitez installer le pied à ventouse. Appuyez ensuite le pied à ventouse contre le pare-brise et appuyez sur le levier de verrouillage en direction du pied à ventouse.
- Connectez le câble d'écran 2 à l'allume-cigare (12 V) du véhicule. Placez le câble de l'écran de sorte que la sécurité du véhicule et de ses occupants ne soit pas restreinte ni gênée.
Attention ! Le positionnement de l'écran ne doit pas gêner les conditions de visibilité du conducteur ! De plus, le
fonctionnement des appareils, modules et système dans le véhicule ne doivent pas être géné ou restreint. Observez les lois et directives de sécurité en vigueur pour les véhicules !
4.3 Utilisation de l'écran
12 Touche marche / arrêt, s'allume en bleu lorsque l'écran est allumé
13 Touche de sélection du mode de réglage
14 Touche suite / augmenter
15 Touche retour / réduire
16 Lignes directrices (aide) à l'écran pour s'orienter en marche arrière
17 Affichage à l'écran
Avant d'utiliser la caméra de recul, allumez l'écran. Après l'utilisation éteignez l'écran.
4.4 Paramètres des menus de l'écran
- Appuyez sur la touche marche / arrêt 12 pour que le symbole (⏻) de la touche s'allume en bleu.
- Pour activer le menu, appuyez sur la touche (M) 13. Les paramètres de menu apparaissent à l'écran pendant env. 7 secondes. Chaque paramètre est affiché en jaune.
-
En appuyant de nouveau sur la touche (M), vous pouvez passer au niveau de réglage suivant.
-
Avec les touches (+) 14 et (-) 15, vous pouvez augmenter, réduire ou activer les paramètres suivants :
Clarté : Régler la clarté de l'écran
Contraste : Régler le contraste de l'écran
Couleur : Régler l'intensité des couleurs de l'écran
Orientation : Régler l'affichage de l'écran.
Image à l'envers et réglage à gauche / à droite Lignes directrices : les activer ou non
Langue : Réglage de la langue anglais / allemand
Exit : Sortir du menu
- Appuyez dans le mode "Exit" sur une touche (+) 14 ou (-) 15 pour quitter le menu.
4.5 Tester le système de caméra de recul
- Commencez par serrer le frein à main et veillez à ce qu'aucune vitesse ne soit enclenchée. Pour les boîtes automatiques, la vitesse "P" de frein parking doit être enclenchée. Tournez la clé de contact au niveau II, ne démarrez pas le moteur !
- Branchez l'écran 3 avec le câble 2 à l'allume-cigare 12 V. Allumez l'écran avec le bouton 12. Le symbole (_) du bouton doit s'allumer en bleu
- Enclenchez ensuite la marche arrière. L'image transmise par la caméra s'affiche à l'écran.
4.6 Changer le fusible
- Retirez le bouchon du contact, le ressort et le fusible 1 A.
- Remontez toutes les pièces avec le nouveau fusible 1 A en respectant l'ordre illustré et resserrez la vis de maintien
4.7 Recherche d'erreurs
| nement | Solutions, aideCause | |
| Le véhicule est démarré et l'écran est allumé, la marche arrière est enclenchée mais l'écran reste noir. La LED bleue ne s'allume pas. | La prise 12 V du câble de l'écran n'a pas été branchée à l'allume-cigare ou à la prise femelle 12 V du véhicule. | Branchez la prise 12 V du câble de l'écran dans l'allume-cigare ou dans la prise femelle 12 V du véhicule. |
| Le fusible de la prise 12 V du câble d'écran a brûlé et doit être remplacé. | Remplacez le fusible défectueux de la prise 12 V du câble de l'écran par un neuf (voir point 4.6). | |
| Le fusible pour l'allume-cigare ou la prise femelle 12 V du véhicule a brûlé et doit être remplacé. | Remplacez le fusible défectueux pour l'allume-cigare ou pour la prise femelle 12 V dans le boîtier à fusibles du véhicule. | |
| Le véhicule est démarré, la marche arrière est enclenchée mais on ne voit rien sur l'écran. | Il n'y pas de connexion entre la caméra et l'écran. Peut-être que les câbles de la caméra ne sont pas correctement branchés ou qu'ils se sont débranchés. | Contrôlez que les câbles d'alimentation de la caméra sont bien connectés aux câbles des feux de recul et tiennent bien. |
| L'image sur l'écran est brouillée. | D'autres appareils sans fil (par ex. téléphone portable) brouillent le signal entre l'écran et la caméra. | Eteignez les autres appareils sans fil (par ex. téléphone portable). |
| La connexion sans fil entre l'écran et la caméra est trop faible et la transmission des données est perturbée. | Orientez l'émetteur plus près de l'écran ou modifiez la position de l'écran. | |
| L'image ne s'affiche pas claire-ment sur l'écran. | La lentille de la caméra est peut-être encrassée. | Nettoyez avec précaution la lentille de la caméra. |
| Une lumière forte se projette directement sur la lentille de la caméra. | La qualité de l'image s'améliore dès que vous vous éloignez de la source de lumière gênante. |
5.0 MAINTENANCE ET ENTRETIEN
5.1 Nettoyage, maintenance et entretien
5.1.1 Attention ! Eteignez l'écran et coupez-le de l'alimentation 12 V avant de le nettoyer !
5.1.2 Nettoyez le système avec un chiffon sec. N'utilisez aucun liquide ni aucun produit corrosif car cela pourrait provoquer une décoloration ou endommager la surface de l'appareil et le système complet ! Il faut empêcher que des liquides ne pénètrent à l'intérieur de l'appareil ! Ne le plongez pas dans du liquide ! Allumez-le uniquement lorsqu'il est sec.
5.1.3 Stockez / rangez la caméra uniquement dans un environnement sec ! L'humidité peut endommager les composants électroniques de l'appareil !
5.1.4 Ne stockez pas le système en cas de variations extrêmes de température. La condensation pourrait endommager les composants électroniques !
5.1.5 Si l'articulation de la caméra se desserre au fil du temps vous pouvez la resserrer. Sur l'arrière de la caméra se trouvent 4 vis à l'intérieur du support. Serrez-les légèrement pour obtenir une meilleure tenue de la caméra inclinable. Pour cela, vous devez démonter la caméra.
6.0 CARACTÉRISTIQUES TECHNIQUES
Désignation de l'article : Système de caméra de recul RV 3.5
Référence : 97152
Température de service - 10 °C à + 50 °C
et de travail : (Celsius)
Vitesse de marche max. 3 km/h
arrière : (kilomètre par heure)
Portée de transmission : max. 10 m (mètres)
Écran :
Diagonale de l'écran : 3,5 " / 8,9 cm
Résolution : 320 x 240 pixels
Dimensions : env. 100 x 75 x 22 mm
$$ (L \times l \times h m m) $$
Technologie : écran couleurs LCD
Alimentation : 12 V (volts), courant continu
Fusible : 1 A (ampère)
Type de fusible : T1AL250V
Caméra :
Résolution : 640 x 480 pixels
Vision nocturne : 7 LED à infrarouge
Angle de vue : 110 °
Capteur de couleur : 1/4 " couleurs - CMOS
Correction de la automatique
luminosité :
Equilibre du blanc : automatique
Angle d'inclinaison à réglage variable
de la caméra : jusqu'à env. 30
Alimentation : 12 V (volts), courant
continu
Classe IP (type de P68, étanche
protection):
Émetteur :
Transmission : 2,4 GHz (gigahertz; oscillations par seconde)
Portée : max. 10 m (mètres)
Alimentation : 12 V (volts), courant continu
CE
L'appareil est conforme aux directives CE suivantes :
■ Directive de télécommunication 1999/5/CE
- Directive sur la comptabilité électromagnétique (2004/108/CE)
7.0 ÉLIMINATION
7.1.1 La mise au rebut et le recyclage du système de caméra de recul doivent avoir lieu en respect des dispositions
légales en vigueur. Adressez-vous pour cela à votre commune ou à une entreprise d'élimination des déchets. Eliminez le système en respect de la directive sur les appareils électriques et électroniques usagés CE 2002/96/CE-WEE.
7.1.2 Pour l'élimination de l'emballage, respectez la réglementation en vigueur quant à la mise au rebut des déchets.
8.0 GARANTIE ET SER- VICE APRÈS-VENTE
En cas de dommage, pour les réparations ou autre problème avec le produit, adressez-vous au point de vente ou à un technicien spécialisé.
Les conditions générales de garantie se rapportent aux défauts de production et de matériel. Rapportez le produit défectueux au point de vente.
Pour que votre réclamation soit traitée rapidement, vous avez besoin en plus :
- de la copie du ticket de caisse avec date de l'achat
- de la raison de la réclamation (description du dysfonctionnement)
