BEDIENUNGSANLEITUNG RV 3.5 AEG

D RÜCKFAHRKAMERA-SYSTEM RV 3.5 BEDIENUNGSANLEITUNG 02

6.0 TECHNISCHE DATEN

5.1 Reinigung, Wartung und Aufbewahrung

5.0 WARTUNG UND PFLEGE

4.3 Bedienung des Monitors

4.4 Menüeinstellungen des Monitors

4.5 Testen des Rückfahrkamera-Systems

4.6 Sicherung wechseln

Rückfahrkamera-Systems

3.2 Produktübersicht

3.0 PRODUKTBESCHREIBUNG

2.1 Allgemeine Sicherheitshinweise

2.2 Sicherheitshinweise zur Montage des Rückfahrkamera-Systems

2.0 SICHERHEITSHINWEISE

1.1 Was bedeuten die Symbole?

1.2 Funktionsweise des Rückfahrkamera-Systems

1.3 Bestimmungsgemäßer Gebrauch

1.4 Ausstattungsmerkmale des Rückfahrkamera-Systems

INHALTSVERZEICHNIS 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:153 Das Rückfahrkamera-System RV 3.5 ist aus- schließlich für eine zusätzliche Verbesserung der Sichtverhältnisse bei kurzzeitigem Rückwärts- fahren mit einem Kraftfahrzeug bestimmt. Das Rückfahrkamera-System RV 3.5 entbindet Sie nicht von der Beachtung der Verkehrsvorschriften, der Straßenverkehrsordnung (StVO) und Ihrer Sorgfaltspflicht. Diese Rückfahrkamera ist für eine Rückfahrgeschwindigkeit von maximal 3 km/h (Kilometer pro Stunde) und für eine Übertragungs- reichweite von maximal 10 m bestimmt. Das Rückfahrkamera-System ist ausschließlich für den privaten Gebrauch bestimmt. Die Verwen- dung der Rückfahrkamera dient nur zur Unter- stützung der Sichtverhältnisse bei der Rückwärts- fahrt mit einem Kraftfahrzeug. Es befreit Sie nicht von Ihrer Sorgfaltspflicht, vorsichtig zu fahren und sich beim Rückwärtsfahren umzuschauen, um besonders Fußgänger und alle anderen Verkehrs- teilnehmer zu beachten! Für den Betrieb des Rückfahrkamera-Systems wird eine Eingangsspannung von 12 V / DC benötigt. Ein Betrieb mit 24 V / DC ist nicht möglich! Achtung: Gefahr von Sach- und Personen- schäden!

1.3 Bestimmungsgemäßer Gebrauch

Das Rückfahrkamera-System RV 3.5 dient zur Unterstützung der Sichtverhältnisse bei kurz- zeitigem Rückwärtsfahren, z. B. beim Einparken. Durch das Drücken der Ein / Aus Taste wird der Farbmonitor eingeschaltet und bei eingelegtem Rückwärtsgang die Aufnahme der Kamera mit einem Funksignal vom Transmitter (Sender) an den Monitor gesendet. Der Blickwinkel der Kamera beträgt 110 °. Durch die eingebaute Nachtsichttechnik ist eine Bildübertragung des Senders auch bei Dunkelheit möglich. Wird der Rückwärtsgang beim Schalten wieder verlassen, beendet der Transmitter die Funkübertragung und das Monitorbild erlischt.

1.2 Funktionsweise des Rückfahrkamera-

Systems Weitere Erklärungen zu Symbolen, Einheiten und Abkürzungen finden Sie auf Seite 13. Geprüft nach ECE, 10R-03 0813 Das Gerät ist konform gemäß der EU-Richtlinien Entsorgen Sie Gerät, Batterien und Verpackung umweltfreundlich! Warnung vor gefährlicher elek- trischer Spannung! Lebensgefahr! Achtung - Gefahr! Sicherheits- und Warnhinweise beachten! Bedienungsanleitung lesen!

1.1 Was bedeuten die Symbole?

Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zu Ihrem neuen „Rückfahr- kamera-System RV 3.5" und danken für Ihr Ver- trauen. Um optimale Funktion, Leistungsbereit- schaft und Sicherheit Ihres Rückfahrkamera- Systems zu gewährleisten, bitten wir Sie, vor der ersten Inbetriebnahme die Bedienungsanleitung zu lesen. Somit ist sichergestellt, dass Sie lange Freude an diesem Gerät haben werden.

Vorsicht! Gefahr elektrischer Span- nung im Bereich von Bauteilen im Kraftfahrzeug! 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:154

nur dann, wenn keine Beschädigungen und Funk- tionsstörungen am Gerät oder an den Kabeln vorhanden sind! Betreiben Sie das Rückfahrkamera-System

2.1.8 Sorgen Sie dafür, dass sich das Gerät im-

mer in einer sicheren Umgebung befindet. Setzen Sie das Gerät keinen mechanischen Belastungen, extremen Temperaturen, Feuchtigkeit und Erschüt- terungen aus!

2.1.7 Abhängig von den Umgebungsbedingun-

gen ist es möglich, dass Kamera und Monitor Personen oder Gegenstände nicht immer korrekt darstellen.

2.1.6 Das Gerät erwärmt sich beim Betrieb.

Platzieren Sie das Rückfahrkamera-System immer an einem sicheren, gut belüfteten Standplatz.

2.1.5 Sollten Sie Zweifel hinsichtlich der Installa-

tion, Bedienung oder Arbeitsweise des Rückfahr- kamera-Systems haben, wenden Sie sich an qualifiziertes Fachpersonal.

2.1.4 Verwenden Sie das Rückfahrkamera-System

nicht zur Stromversorgung von zusätzlichen Kfz- Geräten oder anderen Fremdgeräten.

Personen (einschließlich Kindern) mit einge- schränkten physischen, sensorischen oder geisti- gen Fähigkeiten oder mangelnder Erfahrung und / oder mangelndem Wissen benutzt zu werden, es sei denn, sie würden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Dieses Gerät ist nicht dazu bestimmt, von

2.1.2 Die Anleitung während der Lebensdauer

des Produktes behalten.

System von Kindern fern! Kinder ver- stehen oder erkennen nicht die mög- lichen Gefahren im Umgang mit elektrischen Geräten. Lassen Sie das Rückfahrkamera-System nicht in Kinderhände gelangen und bewahren Sie es für Kinder unzugänglich auf. Die Kleinteile könnten von Kindern verschluckt werden und Kinder könnten daran ersticken. Kinder könnten sich bei der Verwendung des Rückfahrkamera- Systems verletzen. Halten Sie ebenfalls das Verpackungsmaterial fern von Kindern. Halten Sie das Rückfahrkamera- Warnung! Lesen Sie alle Anweisungen! Das Nichtbefolgen der Sicherheitshinweise kann zu Schäden an Eigentum, Personen oder zum Todesfall führen! Bewahren Sie diese Anleitung zum Nachschlagen auf. Bewahren Sie diese Gebrauchsanweisung für spätere Fragen auf und händigen Sie diese bei Weitergabe des Gerätes an Dritte ebenfalls aus. Machen Sie die Anleitung auch für Dritte zugäng- lich. Die Gebrauchsanweisung ist Bestandteil des Gerätes.

2.1 Allgemeine Sicherheitshinweise

• Kabellose, verschlüsselte 2,4 GHz Funküber- tragung

• Erfreulich großer Blickwinkel (110 )

• Abstandshilfslinien zum Hindernis

• Bedienungsfreundliche Menüführung

• Ideal für PKW, Wohnmobil und Anhänger

• Einfache und unauffällige Montage

• Die perfekte optische Rangier- bzw. Einparkhilfe

• Lieferumfang: Monitor, Monitorhalterung, 12 V Kfz-Anschluss, Transmitter (Sender), Kamera und Montagematerial Erlaubt eine bessere Sicht hinter das Fahrzeug

1.4 Ausstattungsmerkmale des Rück-

fahrkamera-Systems 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:155DE

2.1.14 Während des Betriebs muss zur Sicher-

stellung ausreichender Luftzirkulation genügend Freiraum um den Monitor und den Transmitter (Sendegerät) vorhanden sein. Diese dürfen nicht mit Gegenständen abgedeckt sein!

2.1.13 Verwenden Sie keine anderen Kabel oder

Zubehörteile. Verlängern Sie nicht die Kabel.

2.1.12 Betreiben Sie das

nicht, wenn dieses fallen gelassen oder ander- weitig beschädigt wurde. Bringen Sie es zur Überprüfung oder Reparatur zu einem qualifi- zierten Elektriker! Rückfahrkamera-System

modifiziert (verändert) werden. Das Rückfahrkamera-System darf nicht

System müssen von einem qualifizierten Elektriker / qualifiziertem Fachpersonal durch- geführt werden. Alle Reparaturen am Rückfahrkamera-

Monitor muss verhindert werden! Tauchen Sie den Monitor nicht in Flüssigkeiten! Nehmen Sie den Monitor ausschließlich in trockenem Zustand in Betrieb. Das Eindringen von Flüssigkeiten in den

2.1.16 Zum Betrieb des

wird eine Eingangsspannung von 12 V / DC benötigt. Trennen Sie den Monitor immer durch Ziehen am 12 V Stecker von der Stromquelle, wenn Sie ihn nicht verwenden. Ziehen Sie zum Trennen niemals am Verbindungskabel! Rückfahrkamera-Systems

2.1.15 Verwenden Sie das Kabel nicht, um die

Kamera oder den Transmitter (Sendegerät) zu tragen oder daran zu ziehen.

rend der Anwendung andere drahtlose Geräte (z. B. Mobiltelefone, Bluetooth-Geräte) stören oder von diesen gestört werden. Verwenden Sie diese Geräte daher nicht in der Nähe des Rückfahrkamera-Systems oder dieses System nicht in der Nähe anderer drahtloser Geräte. Rückfahrkamera-System kann wäh-

2.1.21 Bei extrem hohen oder niedrigen Tem-

peraturen oder bei schnellem Temperaturwechsel ist es möglich, dass die Kamera nicht normal funktioniert oder der Monitor Gegenstände nicht klar anzeigt.

2.1.22 Fällt starkes Licht direkt auf die Linse der

Kamera, werden Gegenstände möglicherweise überstrahlt und nicht klar angezeigt.

2.1.23 Nach der Reinigung eines Fahrzeugs in

einer Autowaschanlage ist es möglich, dass auf- grund mechanischer Einwirkungen der Erfassungs- bereich der Kamera verändert wurde. Bitte prüfen Sie dies und nehmen gegebenenfalls eine Neuein- stellung der Kamera vor.

Stromkabel trocken sind. Schalten Sie das Gerät niemals mit feuchten oder nassen Händen an! Stellen Sie sicher, dass alle Stecker und

2.1.18 Die Kamera ist gegen regnerisches Wetter

wassergeschützt, aber nicht wasserdicht! Tauchen Sie die Kamera nicht in Wasser oder andere Flüssigkeiten!

2.2.6 Führen Sie die Montage des

kamera-Systems nur in einer sicheren Umgebung durch! Halten Sie Kleidung, Haare, Gliedmaßen und das Rückfahrkamera-System fern von beweg- lichen und heißen Motor- und Fahrzeugteilen! Rückfahr-

2.2.5 Beachten Sie die Sicherheitshinweise und

das Handbuch des Fahrzeugherstellers!

2.2.4 Vorsicht! Gefahr elektrischer

Spannung im Bereich von Zündspulen, Verteilerkappe, Zündkabeln, Zündker- zen und elektrischen Bauteilen im Kraftfahrzeug!

2.2.3 Halten Sie die Sicherheitsvorschriften ein,

wenn das Fahrzeug aufgebockt ist oder sich auf einer Hebebühne oder ähnlichem befindet!

2.2.2 Während der Montage des

kamera-Systems darf das Fahrzeug nicht be- trieben oder gestartet werden! Rückfahr-

2.2.1 Sichern Sie das Fahrzeug vor der Montage

sowie auch bei jedem Funktionstest des Rückfahrkamera-Systems, so dass es nicht weg- rollen kann. Achtung - Verletzungsgefahr und Gefahr der Sachbeschädigung! Immer die Handbremse ziehen und einen Gang einlegen! Bei einem Automatikgetriebe muss die “Park-Position” eingestellt und die Handbremse angezogen sein!

2.2 Sicherheitshinweise zur Montage des

Rückfahrkamera-Systems 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:156 Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten. Prüfen Sie direkt nach dem Auspacken alle Teile auf Beschädigungen und vollständigen Lieferum- fang! Verwenden Sie das Rückfahrkamera-System nicht bei Beschädigung, fehlerhafter Bildschirmanzeige oder wenn die Bedienungsanleitung nicht vor- handen ist! 1 LCD - Monitor 3,5" (8,9 cm) 1 Monitorarm mit Saugfuß 1 Monitorkabel mit 12 V Stecker 1 Kamera mit Anschlusskabel 2 Montagehalterungen für die Kamera 1 Funktransmitter (Sendegerät) 1 Anschlusskabel für das Sendegerät 4 Kabelbinder 2 Kabelklemmverbindungen 2 Schrauben mit Gewinde 2 Spannmuttern mit Sicherung 1 Kunststoffring 1 Bedienungsanleitung

Anschluss der Kamerakabel an das Bordnetz des Kraftfahrzeugs auf die richtige Polarität. Beachten Sie hierzu die Hinweise im Handbuch und die Schaltpläne des Autoherstellers. Kurzschlussgefahr! Achten Sie beim

2.2.9 Beim Einbau des

stets darauf achten, dass die Sicherheit und Funktionsfähigkeit anderer Systeme und Geräte im Fahrzeug nicht beeinträchtigt wird! Bitte beachten Sie hierbei die Hinweise im Handbuch des Fahr- zeugherstellers. Rückfahrkamera-Systems

baute Sicherung auslöst, bleiben die Kamera und der Funktransmitter (Sendegerät) des Rückfahr- kamera-Systems weiterhin betriebsbereit. Auch wenn die im 12 V Stecker einge-

2.2.11 Stellen Sie sicher, dass die Zündung und

alle Verbraucher im Fahrzeug ausgeschaltet sind, bevor Sie mit der Montage des Rückfahrkamera- Systems beginnen!

2.2.10 Bei Betriebsstörungen und Beschädigun-

gen des Rückfahrkamera-Systems während des Betriebs muss das Gerät sofort von der 12 V Stromversorgung des Fahrzeugs getrennt werden!

2.2.7 Achten Sie beim Einbau darauf, dass die

Kabel sicher und fest verlegt werden. Installieren Sie diese nicht an elektrisch leitfähigen Materia- lien. Falls Kabel durch scharfkantige Wände (Bleche etc.) verlegt werden, müssen Leerrohre oder Kabelführungen verwendet werden, um eine Beschädigung der Kabel zu vermeiden. Schützen Sie die Kabel vor Beschädigung und knicken Sie sie nicht. Beschädigte Kabel müssen unverzüglich ausgetauscht werden!

2.2.12 Bei unsachgemäßem Einbau des

fahrkamera-Systems könnten elektronische Bau- teile des Fahrzeugs beschädigt werden. Dies könnte einen Unfall oder Brand zur Folge haben. Achtung! Gefahr von Sach- und Personen- schäden! Rück-

fahrkamera-System zu installieren ist, fragen Sie qualifiziertes Fachpersonal um Rat oder lassen Sie das System von qualifiziertem Fachpersonal einbauen. Sollten Sie unsicher sein, wie das Rück-

Kamera beim Entfernen von Verschmutzungen oder Eis und Schnee so vorsichtig, dass diese nicht zerkratzt wird. Reinigen Sie die Abdeckung der Linse der

2.2.17 Verlegen Sie die Kabel so, dass man nicht

darüber stolpern kann und die Kabel nicht z. B. durch scharfkantige Gegenstände beschädigt werden können! Führen Sie die Kabel nicht über heiße Oberflächen!

2.2.16 Tragen Sie während der Montage des

Rückfahrkamera-Systems keinen metallischen Körperschmuck. Dies könnte zu einem Kurzschluß und zu Verbrennungen führen! 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:167DE

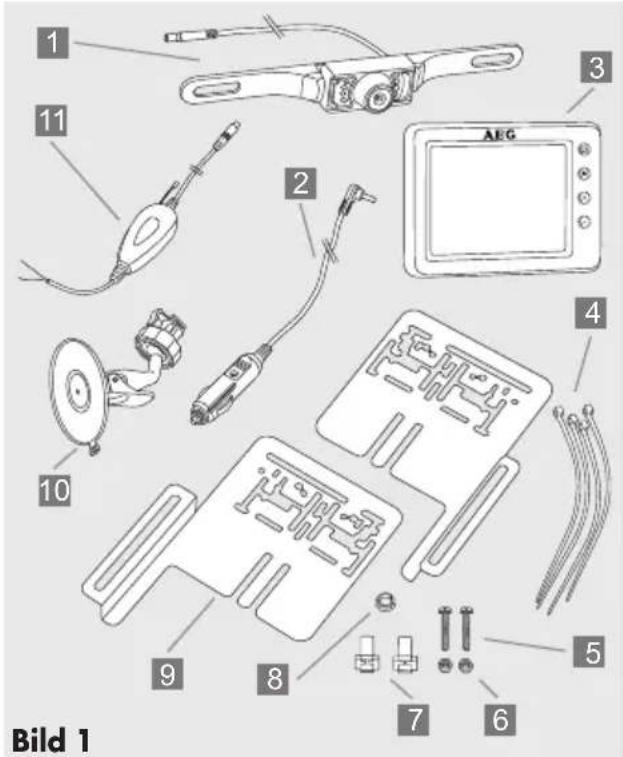

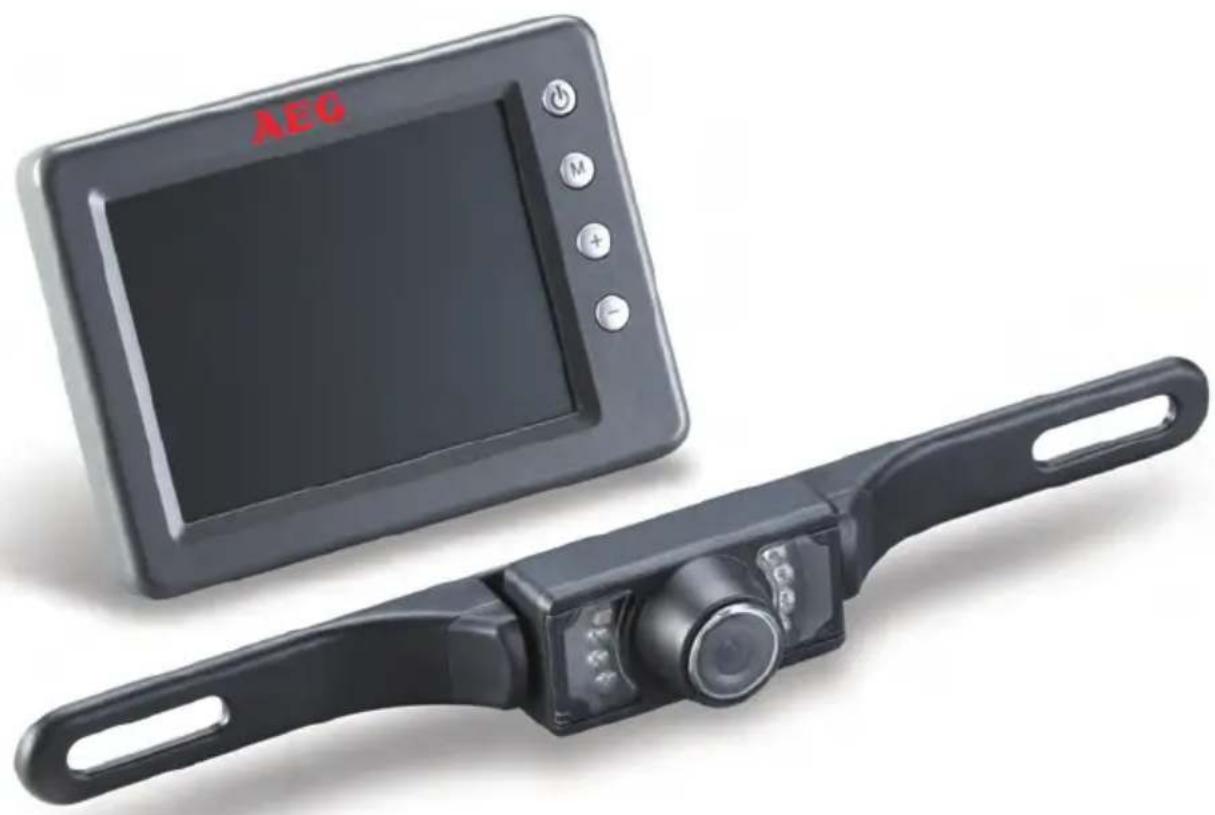

3.2 Produktübersicht

Kamera mit 7 Infrarot-LEDs und Anschluss- kabel mit Stecker zur Verbindung mit dem Sendegerät Monitorkabel mit 12 V Stecker für den Anschluss am Zigarettenanzünder inkl. 1 A (Ampere) Sicherung LCD - Monitor 3,5 " (8,9 cm) Kabelbinder zur Befestigung des Sende- gerätes Gewindeschrauben zur Befestigung der Kamera an den Montagehalterungen Spannmuttern zur Befestigung der Gewindeschrauben Klemmverbindungen zur Verbindung mit den Kabeln des Rückfahrscheinwerfers Kunststoffring als Kantenschutz für die Bohrung zur Kabeldurchführung Halterungen für die Montage der Kamera Monitorarm mit Saugfuß zur Befestigung des Monitors an der Frontscheibe Funktransmitter (Sendegerät) mit Anschluss- kabel und Steckerbuchse zur Kamera, inklusive Anschlusskabel mit einem roten und schwarzen Kabel zum Anschluss an das Rückfahrlicht und aufgeklebtem Klebe- band zur Befestigung des Transmitters. Bild 1

Schritt 2: Öffnung für das Kamerakabel Suchen Sie nun im Bereich des Nummernschildes nach einer Öffnung / Bohrung zum Fahrzeugin- nenraum, damit der Stecker des Anschlusskabels der Kamera in das Fahrzeuginnere gelangen kann. Entfernen Sie zur besseren Einsicht und Montage die Innenverkleidung im Bereich des Nummernschildes. Sollte keine Öffnung am Fahr- zeug vorhanden sein, bohren Sie ein Loch mit einem 11 mm (Durchmesser) Bohrer im Ab- deckungsbereich des Nummernschildes. Achtung: Achten Sie darauf, dass sich an dieser Bohrstelle keine elektri- schen Kabel oder sonstige Bauteile des Fahrzeugs befinden, welche durch die Bohrung beschädigt werden können! Um an der Bohrstelle das Fahrzeugblech vor Korrosion zu schützen, sollten Sie die Blechkanten der Bohrung mit einer geeigneten Lackschicht (z. B. Lackstift vom Fahrzeughersteller) versehen und diese ausreichend trocknen lassen. Schritt 1: Nummernschild entfernen Entfernen Sie zuerst das hintere Nummernschild und, falls vorhanden, auch die Nummernschild- halterung (siehe Bild 2).

4.1 Montage des Rückfahrkamera-

Achtung! Aufgrund von verschiedenen techni- schen und konstruktionsbedingten Fahrzeugarten ist diese Installationsanleitung nicht für alle Fahr- zeugtypen gültig und anwendbar.

97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:168 Schritt 4: Befestigung der Kamera Führen Sie den Stecker des Kamerakabels durch den Kunststoffring in den Innenraum des Fahrzeugs bzw. Kofferraumdeckels. Montieren Sie die Kamera mit einem gleichmäßigen Seitenabstand auf die Kamerahalterungen (siehe Bild 4). Verwenden Sie zum Befestigen die beiden Schrauben und die beiden Spann- muttern (siehe Bild 5). Stoppen Sie das Drehen der Spannmuttern, wenn Sie Widerstand spüren und die Kamera mit der Halterung fest verbunden ist. Achten Sie darauf, dass der Kabel- ausgang auf der Rückseite der Kamera immer nach oben zeigt, damit der maximale Schwenk- bereich erhalten bleibt. Schritt 3: Kamerahalterungen befestigen Montieren Sie die beiden Kamerahalterungen und, falls vorhanden, auch die Nummern- schildhalterung. Achten Sie darauf, dass der Abstand zwischen den beiden Halterungen nicht geringer als 4 cm ist (siehe Bild 3). Sie können die Kamera oberhalb oder unterhalb des Kennzeichens befestigen. Im Bild 3 ist eine Montage oberhalb des Kennzeichens dargestellt. Achtung! Die Positionierung der Kamerahalte- rungen darf die Funktion der Kennzeichenbe- leuchtung nicht beeinträchtigen! Montieren Sie im Falle einer Beeinträchtigung der Kennzeichen- beleuchtung die Kamera auf der gegenüber- liegenden Seite.

Beispiel: Kamera- befestigung oben Mindestabstand 4 cm Bild 3

Schritt 5: Befestigung des Kennzeichens Montieren Sie nun das Nummernschild (siehe Bild 6).

Schritt 6: Kamerakabel verlegen Verlegen Sie nun das Kamerakabel für die Verbindung mit dem Kabel des Funktransmitters im Innenraum / Hohlraum des Fahrzeugs. Achten Sie darauf, dass die Kabel nicht einge- klemmt oder verknotet sind. Verbinden Sie nun den Stecker des Kamerakabels mit der Steckerbuchse des Funktransmitters . Anschließend den Kunststoffring auf die Bohrung von der Außenseite des Fahrzeugs her aufklipsen.

Den Kunststoffring können Sie je nach Bedarf zusätzlich mit einer handelsüblichen Abdichtungs- masse von beiden Seiten gegen eindringendes Wasser abdichten.

Bild 5 Bild 6 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:169DE Schritt 7: Versorgungskabel des Trans- mitters anschließen Nehmen Sie die Abdeckung der Rückfahrleuchte ab. Entfernen Sie die Lampenfassung aus dem Rücklichtgehäuse. Suchen Sie die Kabelzulei- tungen des Fahrzeugs zur Rückfahrleuchte. Beachten Sie hierzu das Handbuch des Fahrzeug- herstellers. Achtung! Vor dem Arbeiten am Fahrzeugstrom- kreis müssen Sie zuerst das Minuskabel von der Fahrzeugbatterie abklemmen! Unter Umständen können gespeicherte Daten, Codes und Program- mierungen verloren gehen! Verbinden Sie nun die 12 V + (Plus) Kabelzu- leitung des Fahrzeugs für die Rückfahrleuchte mit dem roten Kabel des Transmitters. Anschließend die 12 V - (Minus) Massekabelzuleitung des Fahrzeugs für die Rückfahrleuchte mit dem schwarzen Kabel des Transmitters verbinden (siehe Bild 7). Verwenden Sie für das Anklemmen der Kabel an die Rückfahrleuchte die beiden Kabelklemmen und beachten Sie die folgenden Schritte zur Verbindung der jeweiligen Kabel.

Legen Sie das 12 V + (Plus)-Kabel der Rück- fahrleuchte seitlich in den Klemmverbinder ein (siehe Bild 8). Bild 8 Bild 9 Bild 10 Bild 11 Legen Sie das rote Kabel des Transmitters seitlich in den Klemmverbinder ein (siehe Bild 9). Drücken Sie mit einer Zange (nicht mitgeliefert) den herausstehenden Metallkontakt in die Kabelklemme . Da- durch werden beide Kabel verbunden. Schließen Sie den Sicherungsdeckel der Kabelklemme . Achtung! elektrischen Installation und den An- schlüssen nicht auskennen oder bei einem dieser Schritte nicht sicher sein, fragen Sie Fachleute bezüglich der Installation um Rat! Es besteht die Gefahr von Sach- und Personen- schäden! Sollten Sie sich mit der Verbinden Sie mit der zweiten Kabelklemme nun das 12 V - (Minus) Kabel der Rückfahrleuchte des Fahrzeugs mit dem schwarzen Kabel des Transmitters gemäß den Bildern 8 - 11. An- schließend das Minuskabel der Fahrzeugbatterie wieder anschließen.

Bild 7 Kamerakabel + 12 V DC Rückfahrleuchte Rot 12 V Versor- gungskabel Schwarz Erde Kamera Rückfahr- leuchte Kabel- klemme Transmitter (Sendegerät) 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:16Schritt 8: Transmitter befestigen Entfernen Sie die Schutzfolie des Klebebandes auf der Oberseite des Transmitters und kleben Sie diesen hinter der Kofferraumverkleidung an einer geschützten Stelle fest. Befestigen Sie den Trans- mitter zusätzlich mit zwei Kabelbindern . Achten Sie darauf, dass sich keine elektrischen Verbraucher in unmittelbarer Nähe des Trans- mitters befinden, damit die Sendeleistung nicht beeinträchtigt wird. Fixieren Sie nun die verlegten Kabel von Kamera und Transmitter im Hohlraum des Kofferraumes mit den Kabelbindern . Die verlegten Kabel dürfen die Funktionsweise des Kraftfahrzeugs nicht beeinträchtigen!

Schritt 9: Stromversorgung des Trans- mitters überprüfen Ziehen Sie zuerst die Handbremse an und achten Sie darauf, dass kein Gang eingelegt ist. Bei Fahrzeugen mit Automatikschaltung muss der Gang „P“ für Parksperre eingelegt sein. Stellen Sie die Zündung auf Stufe II, starten Sie nicht den Motor! Schalten Sie den Monitor mit der Taste ( ) ein. Ist der Transmitter richtig angeschlos- sen, wird nun beim Einlegen des Rückwärtsgangs ein Signal zum Monitor gesendet und der Sichtbereich der Kamera erscheint im Monitor. Sollte keine Bilddarstellung im Monitor erfolgen, können Sie zusätzlich bei angezogener Hand- bremse (bzw. Einstellung „P“ für Parksperre bei Fahrzeugen mit Automatikschaltung), eingeschal- teter Zündung (Stufe II) und eingelegtem Rück- wärtsgang die Stromversorgung der Kamera mit einem einfachen Test überprüfen. Starten Sie nicht den Motor! Decken Sie mit beiden angewinkelten Handflächen die Kamera komplett ab, damit der Umgebungsbereich der Kamera verdunkelt wird und der Nachtsichtsensor aktiv wird. Lassen Sie eine kleine Öffnung zwischen Ihren Daumen und sehen Sie in die Handflächen hinein. Ist die Kamera aktiv, werden alle 7 LEDs um die Kamera herum rot aufleuchten. Leuchten die LEDs nicht auf, überprüfen Sie die Kabel- und Anschlussver- bindungen der Kamera. Beachten Sie dazu auch Punkt 4.7 auf Seite 13.

• Stecken Sie die eckige Monitoraufnahme des Monitorarms in die vorgesehene Ausspa- rung auf der Rückseite des Monitors ein. Schieben Sie nun den Monitorhalter nach oben, bis dieser eingerastet ist (siehe Bild 12).

• Öffnen Sie die Feststellmutter und stellen Sie den gewünschten Blickwinkel des Monitors ein. Anschließend die Feststellmutter wieder zu- drehen, damit der Monitor fest fixiert ist.

• Reinigen Sie den Bereich der Windschutz- scheibe, an der Sie den Saugfuß befestigen möchten. Drücken Sie nun den Saugfuß gegen die Windschutzscheibe und drücken Sie den Verriegelungshebel in Richtung des Saugfußes.

• Verbinden Sie nun das Monitorkabel mit dem Zigarettenanzünder (12 V) des Fahrzeugs. Verlegen Sie das Monitorkabel so, dass die Sicherheit des Fahrzeugs und der Fahrzeugin- sassen nicht beeinträchtigt oder gefährdet ist.

Achtung! Monitors darf die Sichtverhältnisse des Fahrzeugführers nicht beeinträchtigen! Weiterhin dürfen Geräte, Bedienungseinheiten und Systeme im Fahrzeug nicht in ihrer Funktion und Bedienbarkeit beeinträchtigt werden. Beachten Sie die geltenden Gesetze und Sicher- heitsvorschriften für Kraftfahrzeuge! Die Positionierung des Bild 12 Veriegelungs- hebel Feststellschraube Verriegelungs- hebel Monitor Monitor schwenkbar 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:16DE

4.5 Testen des Rückfahrkamera-Systems

Richtlinien On / Off Richtung Farbe Kontrast Helligkeit Sprache English / German Exit Bild 14

4.3 Bedienung des Monitors

Ein / Aus Taste, leuchtet blau auf, wenn der Monitor eingeschaltet ist Menütaste zum Anwählen des jeweiligen Einstellmodus Taste für Vorwärts / Erhöhen Taste für Rückwärts / Verringern Richtlinien (Abstandshilfslinien) im Display zur Orientierung beim Rückwärtsfahren Displayanzeige

4.6 Sicherung wechseln

• Drücken Sie die Ein / Aus Taste , damit das Symbol ( ) auf der Taste blau aufleuchtet.

• Zur Aktivierung des Menümodus drücken Sie die Taste (M) . Im Display erscheinen die Menüeinstellungen für ca. 7 Sekunden. Der jeweilige Einstellmodus wird in gelber Schrift dargestellt.

• Durch jedes weitere Drücken der Taste (M) können Sie zur nächsten Einstellmodusebene wechseln.

• Mit den Tasten ( + ) und ( - ) können Sie folgende Menüpunkte erhöhen, verringern oder weiterschalten: Helligkeit: Helligkeit des Monitors einstellen Kontrast: Kontrast des Monitors einstellen Farbe: Farbintensität des Monitors einstellen Richtung: Darstellung des Monitors einstellen. Bild auf den Kopf und links / rechts Einstellung Richtlinien: Zu- oder abschaltbar Sprache: Spracheinstellung Englisch / Deutsch Exit: Menümodus beenden

• Drücken Sie im Modus „Exit“ eine ( + ) oder ( - ) Taste, um den Menümodus zu be- enden.

• Ziehen Sie zuerst die Handbremse an und achten Sie darauf, dass kein Gang eingelegt ist. Bei Fahrzeugen mit Automatikschaltung muss der Gang „P“ für Parksperre eingelegt sein. Stellen Sie die Zündung auf Stufe II, starten Sie nicht den Motor!

• Schließen Sie den Monitor mit dem Monitor- kabel an den 12 V Zigarettenanzünder an. Schalten Sie den Monitor mit der Taste ein. Das Symbol ( ) auf der Taste muss blau auf- leuchten.

• Legen Sie nun den Rückwärtsgang ein. Die Bild- übertragung der Kamera wird jetzt im Monitor dargestellt.

• Schrauben Sie die Halteschraube heraus.

• Entnehmen Sie die Kontaktkappe, Feder und die 1 A (Ampere) Sicherung.

• Setzen Sie alle Teile mit der neuen 1 A Siche- rung gemäß der abgebildeten Reihenfolge zu- sammen und schrauben Sie die Halteschraube wieder auf. Bild 15 Halteschraube Sicherung 1 A (Ampere) Kontaktkappe Feder Schalten Sie den Monitor vor dem Gebrauch der Rückfahrkamera ein und danach wieder aus. Stecker 12 V Kfz-Anschluss 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:1612

Die Zündung des Fahrzeugs und der Monitor sind eingeschaltet, zusätzlich ist der Rückwärtsgang eingelegt, aber das Display bleibt dunkel. Die blaue LED leuchtet nicht. Der 12 V Stecker des Monitor- kabels wurde nicht in den Zigarettenanzünder oder eine 12 V Buchse des Fahrzeugs eingesteckt. Stecken Sie den 12 des Monitorkabels in den Zigarettenanzünder oder eine 12 V Buchse des Fahrzeugs. V Stecker Ersetzen Sie die defekte Siche- rung im 12 V Stecker des Monitorkabels durch eine neue Sicherung (Siehe Punkt 4.6). Die Sicherung im 12 V Stecker des Monitorkabels ist durchge- brannt und muss ersetzt werden. Ersetzen Sie die defekte Siche- rung für den Zigarettenanzünder oder die 12 V Buchse im Sicherungskasten des Fahrzeugs durch eine neue Sicherung. Die Sicherung für den rettenanzünder oder die 12 V Buchse des Fahrzeugs ist durch- gebrannt und muss ersetzt werden. Ziga- Die Zündung ist eingeschaltet, der Rückwärtsgang eingelegt, auf dem Monitor ist aber nichts zu sehen. Es besteht keine Verbindung zwischen Kamera und Monitor. Möglicherweise sind die Kabel der Kamera nicht korrekt ange- schlossen bzw. haben sich gelöst. Prüfen Sie, ob die Anschluss- kabel der Kamera an die Kabel der Rückfahrleuchte korrekt und sicher befestigt sind. Das Bild auf dem Monitor zeigt Bildstörungen. Andere drahtlose Geräte (z. B. Mobiltelefon) stören das Signal zwischen Monitor und Kamera. Schalten Sie andere drahtlose Geräte (z. B. Mobiltelefon) ab. Die drahtlose Verbindung zwi- schen Monitor und Kamera ist zu schwach und daher die Daten- übertragung beeinträchtigt. Richten Sie den Transmitter näher zum Monitor hin aus oder verändern Sie die Position des Monitors. Das Bild auf dem Monitor wird nicht klar angezeigt. Möglicherweise ist die Linse der Kamera verschmutzt. Reinigen Sie vorsichtig die Linse der Kamera. Starkes Licht fällt direkt auf die Linse der Kamera. Die Bildqualität verbessert sich, sobald Sie sich aus dem Bereich der störenden Lichtquelle entfernen. Lösungen, AbhilfeMögliche UrsachenFehler / Störung 97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:16DE 13

nicht bei extremen Temperaturschwankungen! Hierbei entstehendes Kondenswasser kann die Elektronik beschädigen! Sie das Rückfahrkamera-System

kamera-System nur in trockener Umgebung! Feuchtigkeit kann die Elektronik des Rückfahr- kamera-Systems beschädigen! Verwahren / Lagern Sie das Rückfahr-

5.1.2 Reinigen Sie das

mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder scharfen Reinigungsmittel, denn dies kann zu Verfärbungen und Beschädigungen der Geräteoberfläche führen, und das Rückfahr- kamera-System könnte beschädigt werden! Das Eindringen von Flüssigkeiten in das Geräteinnere muss verhindert werden! Tauchen Sie das Gerät nicht in Flüssigkeiten! Nehmen Sie das Rückfahr- kamera-System ausschließlich in trockenem Zu- stand in Betrieb. Rückfahrkamera-System

5.1.1 Vorsicht! Schalten Sie den Monitor aus

und trennen Sie vor der Reinigung des Monitors die12 V Kfz-Stromverbindung!

5.1 Reinigung, Wartung und

PFLEGE Gerätebezeichnung: Rückfahrkamera-System RV 3.5 Artikelnummer: 97152 Betriebs- und Arbeits- -10 C bis + 50 C temperatur: (Celsius) Rückfahrgeschwindig- max. 3 km/h keit: (Kilometer pro Stunde) Übertragungsreich- max. 10 m (Meter) weite: Monitor: Bildschirmdiagonale: 3,5 " / 8,9 cm Auflösung: 320 x 240 Pixel Abmessung: ca. 100 x 75 x 22 mm ( L x B x H mm ) Technik: LCD-Farbdisplay Stromversorgung: 12 V (Volt) Gleichstrom Sicherung: 1 A (Ampere) Sicherungstyp: T1AL250V Kamera: Auflösung: 640 x 480 Pixel Nachtsicht: 7 Infrarot-LED Blickwinkel: 110 Farbsensor: 1/4 " Farb-CMOS Belichtungskorrektur: Automatisch Weißabgleich: Automatisch Kameraneigungs- Variabel einstellbar winkel: bis ca. 30 Stromversorgung: 12 V (Volt) Gleichstrom IP-Klasse (Schutzart): IP68, wasserfest Sender: Übertragung: 2,4 GHz (Gigaherz; Schwingungen pro Sekunde) Reichweite: max. 10 m (Meter) Stromversorgung: 12 V (Volt) Gleichstrom Das Gerät ist konform gemäß der EG-Richtlinien

• Telekommunikations- Richtlinie 1999/5/EG

• Richtlinie über elektromagnetische Verträglichkeit (2004/108/EG)

Zeit lockern, können Sie es nachjustieren. Auf der Rückseite der Kamera befinden sich 4 Schrauben im Innenbereich der Kamerahalterung. Ziehen Sie diese Schrauben leicht an, um einen besseren Halt der schwenkbaren Kamera zu erreichen. Hierzu müssen Sie die Kamera ausbauen. Sollte sich das Kameragelenk im Laufe der

97152_R󾾠ckfahrkamera_RV3.5_ Manual _07_03_12_Print Mittwoch, 7. M󾾠rz 2012 11:42:1614 Wenden Sie sich bei Beschädigungen, Repara- turen oder anderen Problemen mit dem Produkt an die Verkaufsstelle oder qualifiziertes Fach- personal. Die allgemeinen Garantiebedingungen beziehen sich auf Produktions- und Materialdefekte. Bringen Sie ein fehlerhaftes Produkt zur Verkaufs- stelle zurück. Für eine zügige Bearbeitung Ihrer Reklamation benötigen Sie außerdem:

• Kopie des Kassenzettels mit dem Kaufdatum.

• Grund für die Reklamation (Fehlerbeschrei- bung).

7.1.2 Zur Entsorgung der Verpackungsmaterialien

sind die geltenden Gesetze zur Müllbeseitigung zu beachten.

7.1.1 Eine Entsorgung und Wieder-

verwertung des Rückfahrkamera- Systems muss zu den gesetzlichen Bestimmungen erfolgen. Fragen Sie hierzu bei Ihrer Gemeinde oder einem Entsorgungsunter- nehmen nach. Entsorgen Sie das Rückfahrkamera- System gemäß der Elektro- und Elektronik Alt- geräte EG-Richtlinie 2002/96/EG-WEEE.
