1.0 ÚVOD

Vážená zákaznice, vážený zákazníku,

blahopřejeme Vám k Vašemu novému „Couvacímu kamerovému systému RV 3.5" a děkujeme za důvěru. V zájmu zajištění optimální funkce, výkonnosti a bezpečnosti Vaší couvací kamery Vás prosíme, abyste si před uvedením do provozu přečetli tento návod k obsluze. To přispěje k tomu, že se z Vašeho přístroje budete dlouho radovat.

1.1 Co znamenají symboly?

Číst návod k obsluze!

Pozor nebezpečí! Dodržujte bezpečnostní a výstražná upozornění!

Varování před nebezpečným elektrickým napětím! Ohrožení života!

Pozor! Nebezpečí elektrického napětí v prostoru dílů motorového vozidla!

Přístroj, baterie a obalový materiál likvidujte do odpadu ekologicky!

Přístroj se shoduje se směrnicemi EU

Přezkoušeno podle ECE 10R-03 0813

Další vysvětlení k symbolům, jednotkám a zkratkám najdete na straně 65.

1.2 Funkce couvacího kamerového systému

Couvací kamerový systém RV 3.5 slouží ke zlepšení viditelnosti při krátkém couvání, např. při parkování. Stisknutím tlačítka zap / vyp (Ein / Aus) se zapíná barevný monitor a při zařazené zpáteční rychlosti na něj kamera vysílá obraz přenášený rádiovým signálem. Kamera má zorný úhel 110 °. Vestavěná technika nočního vidění umožňuje přenos obrazu i za tmy. Po zařazení jiného rychlostního stupně ukončí vysílač přenos rádiového signálu a monitor se vypne.

1.3 Použití k určenému účelu

Couvací kamerový systém RV 3.5 je určen výhradně pro dodatečné zlepšení viditelnosti při krátkém couvání s motorovým vozidlem.

Couvací kamerový systém RV 3.5 Vás nezbavuje povinnosti dodržovat dopravní předpisy, pravidla silničního provozu ani povinnosti zabránit ohrožení bezpečnosti. Kamera je určena pro couvání rychlostí maximálně 3 km/hod. (kilometry za hodinu) a pro dosah přenosu maximálně 10 m.

Couvací kamerový systém je určen pouze k soukromému použití. Použití kamery slouží jen ke zlepšení viditelnosti při couvání s motorovým vozidlem. Nezbavuje Vás povinnosti jezdit opatně, ohlédnout se před couváním a dávat pozor zvláště na chodce a všechny ostatní účastníky silničního provozu!

K provozu couvacího kamerového systému je zapotřebí vstupního napětí 12 V / DC. Provoz s napětím 24 V / DC není možný! Pozor: Nebezpečí věcných škod a ohrožení osob!

1.4 Parametry couvacího kamerového systému

• Umožnuje lepší výhled za vozidlo pro větší bezpečnost
• Bezkabelový, kódovaný rádiový prěnos frekvencí 2,4 Ghz
  ■ Funkce nočního vidění
• Příjemně široký zorný úhel (110 °)
• Pomocné linie pro odstup od překážky
• Snadná obsluha řízená pomocí menu
• Ideální pro osobní vozy a obytné přívěsy
• Jednoduchá montáz, nenápadné umístění
• Perfektní optická pomoc při pojíždění a parkování
• Obsah dodávky: monitor, držák, přípojka pro 12 V ve vozidle, vysílač, kamera a montážní materiál

2.0 BEZPEČNOS- TNÍ POKYNY

2.1 Všeobecné bezpečnostní pokyny

Varování!

Přečtěte si všechny pokyny! Nerespektování bezpečnostních pokynů může vést ke škodám na majetku, ohrožení nebo usmrcení osob! Uschovejte si tento návod pro pozdější nahlédnutí. Předávejte ho spolu s přístrojem i třetí osobě. Umožněte i třetí osobě přístup k tomuto návodu. Tento návod k použití je součástí výrobku.

2.1.1 Zbraňte přístupu dětí k couvacímu kamerovému systému! Děti nevnímají nebo nerozeznají možná nebezpečí při zacházení s elektrickými přístroji. Nedovolte, aby couvací kamerová systém dostal do dětských rukou, uchovávejte ho na nepřístupném místě. Děti mohou spolk-nout malé díly a udusit se. Děti se mohou při použití couvacího kamerového systému zranit. I obalový materiál přechovávejte mimo dosah dětí.

2.1.2 Uchovejte si návod po celou dobu používání výrobku.

2.1.3 Tento přístroj se nehodí k používání osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi, nedostatečnými zkušenostmi a nebo znalostmi, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo jsou-li poučené jak se přístroj používá.

2.1.4 Nepoužívejte couvací kamerový systém k proudovému napájení jiných přídavných přístrojů ve vozidle nebo cizích přístrojů.

2.1.5 Při pochybnostech o správnosti instalace, obsluhy nebo funkce couvacího kamerového systému se obraťte na kvalifikovaného odborníka.

2.1.6 Přístroj se za provozu zahřívá. Umístěte couvací kamerový systém vždy na bezpečném, dobře větraném místě.

2.1.7 V závislosti na podmínkách okolního prostředí je možné, že kamera a monitor správně neznázorní osoby a předměty za vozidlem.

2.1.8 Dbejte na to, aby se prístroj nacházel vždy v bezpečném prostředí. Nevystavujte ho mechanickému zatížení, extrémním teplotám, vlhkosti a otrésům!

2.1.9 Používejte couvací kamerový systém jen není-li poškozený, nemá poruchy rádiového prénosu nebo poškozené kabely!

2.1.10 Všechny opravy systému musí být prováděny kvalifikovaným elektrikářem nebo kvalifikovaným odborníkem.

2.1.11 Couvací kamerový systém nesmí být manipulován ani měněn.

2.1.12 Nepoužívejte systém, jestliže Vám jeho součásti upadly nebo byly jinak poškozeny. Nechte provést kvalifikovaného elektrikáře kontrolu nebo opravu!

2.1.13 Nepoužívejte žádné jiné kabely nebo příslušenství. Neprodlužujte kabely.

2.1.14 Během provozu musí být zajištěna dostatečná cirkulace vzduchu.

K tomu musí mít monitor a vysílač odpovídající odstup od okolních dílů.

Monitor a vysílač se nesmí ničím zakrývat!

2.1.15 Nenoste kameru nebo vysílač za jejich přívodní kabely.

2.1.16 Pro provoz couvacího Kamerového systému je zapotřebí vstupní napětí

12 V / DC. Jestliže monitor nepoužíváte, vytáhněte zástrčku z přívodu elektrického proudu. Při vytahování zástrčky netahejte nikdy za kabel!

2.1.17 Je nutné zabránit vniknutí kapalin do monitoru! Neponořujte monitor do kapalin! Do provozu jen suchý monitor.

2.1.18 Kamera je chráněna před deštivým počasím, ale není vodotěsná! Neponořujte kameru do vody nebo jiných kapalin!

2.1.19 Zajistěte, aby byly všechny zástrčky a přívodní kabely suché. Nikdy nezapínejte přístroj vlhkýma nebo mokrýma rukama!

2.1.20 Během provozu systému může dojít k poruchám bezdrátových přístrojů (např. mobilních telefonů, přístrojů s Bluetooth) anebo mohou tyto vyvolat poruchy kamery. Proto nepoužívejte takové přístroje v blízkosti systému nebo tento systém v blízkosti jiných bezdrátových přístrojů.

2.1.21 Extrémně vysoké nebo nízké anebo rychlé změny teploty mohou vést k poruchám funkce kamery nebo chybnému znázornění na monitoru.

2.1.22 Při silném světle, dopadajícím na čočku kamery může dojít k přezáření a nejasnému zobrazení předmětů.

2.1.23 Po mytí auta v myčce je možné, že se změní, vlivem mechanického zatížení, nastavení úhlu kamery. Prosíme, přezkoušejte kameru a v případě potřeby provedte její nové nastavení.

2.2 Bezpečnostní pokyny k montáži couvacího kamerového systému

2.2.1 Před montáží stejně jako při testování zajistěte vozidlo, aby nemohlo pojíždět. Pozor - nebezpečí zranění a nebezpečí věcných škod! Zatáhněte vždy ruční brzdu a zařadte rychlost! U vozidla s automatickou převodovkou musí být řadící páka v poloze "P" a zatažená ruční brzda!

2.2.2 Během montáže couvacího kamerového systému nesmí být vozidlo v provozu ani se nesmí startovat!

2.2.3 Dodržujte bezpečnostní předpisy, jestliže je vozidlo nadzdviženo nebo se nachází na zvedací plošině!

2.2.4 Pozor! Nebezpečné elektrické napětí v oblasti zapalovacích cívek, víka rozdělovače,

svíček a jiných elektrických dílů v motorovém vozidle!

2.2.5 Dbejte na bezpečnostní pokyny a údaje v příručce výrobce vozidla!

2.2.6 Provádějte montáz couvacího kamerového systému jen v bezpečném prostředí! Držte oblečení, Vaše vlasy, končetiny a systém mimo dosah pohyblivých a horkých dílu motoru a vozidla!

2.2.7 Při montáži dbejte na bezpečné, pevné uchycení a vedení kabelů. Nepřipevňujte je na vodivé materiály. V případě vedení kabelu přepážkami s ostrými hranami (plechy, atd.) se musí použít vhodné trubky a průchodky, aby se zabránilo jeho poškození. Chraňte kabely před poškozením, příliš je neohýbejte. Poškozené kabely se musí ihned vyměnit!

2.2.8 Nebezpečí zkratu! Při připojování kabelu kamery k palubnímu napětí vozidla dbejte na správnou polaritu. Dbejte přitom na pokyny v příručce a plány zapojení od výrobce vozidla.

2.2.9 Při montáži couvacího kamerového systému dbejte neustále na to, abyste nenarušili bezpečnost a funkčnost ostatních systémů a přístrojů vozidla! Dbejte na pokyny uvedené v příručce výrobce motorového vozidla.

2.2.10 Při poruše nebo poškození Couvacího kamerového systému za provozu se musí celý systém odpojit od napájení s 12 V v motorovém vozidle!

2.2.11 Před montáží Couvacího kamerového systému vypněte zapalování u všech spotřebičů vozidla!

2.2.12 Neodbornou montáží systému mohou být poškozeny elektronické díly vozidla. Následkem může dojít k nehodě nebo požáru. Pozor! Nebezpečí ohrožení osob a věcných škod!

2.2.13 I při správné aktivaci pojistky v zástrčce pro napětí 12 V zůstává kamera a vysílač couvacího kamerového systému i nadále provozuschopné.

2.2.14 Jestliže máte pochybnosti při montáži systému, zeptejte se kvalifikovaného odborníka nebo si nechte instalovat systém na zakázku.

2.2.15 Čistěte kryt čočky kamery opatrně, obzvlášť při odstraňování ledu a sněhu, aby nedošlo k jeho poškrábání.

2.2.16 Při montáži couvacího kamerového systému nenoste kovové šperky, které mohou vyvolat zkrat a způsobit popáleniny!

2.2.17 Pokládejte a zavádějte kabely tak, aby nebylo možné o ně zakopnout, a aby nemohly být poškozeny ostrými předměty! Nezavádějte kabely přes horké povrchy!

3.0 POPIS VÝROBKU

3.1 Obsah dodávky

1 Monitor LCD 3,5" (8,9 cm)

1 Rameno monitoru s přísavkou

1 Kabel monitoru se zástrčkou na 12 V

1 Kamera s připojovacím kabelem

2 Držáky pro kameru

1 Vysílač

1 Připojovací kabel vysílače

4 Vázací pásky na kabely

2 Kabelové spojovací svorky

2 Šrouby

2 Upínací matky s jištěním

1 Umělohmotný kroužek

1 Návod k obsluze

Po vybalení zkontrolujte úplnost dodávky a všechny díly, jestli nejsou poškozené

Nepoužívejte poškozený couvací kamerový systém ukazující chybné zobrazení na monitoru, a nebo když nemáte k dispozici návod k obsluze!

Zobrazeníse mohou poněkud lišit od skutečné podoby výrobku. Změny uvedenéna základě technického pokroku jsou vyhrazeny. Dekorace není obsahem dodávky.

3.2 Přehled výrobku

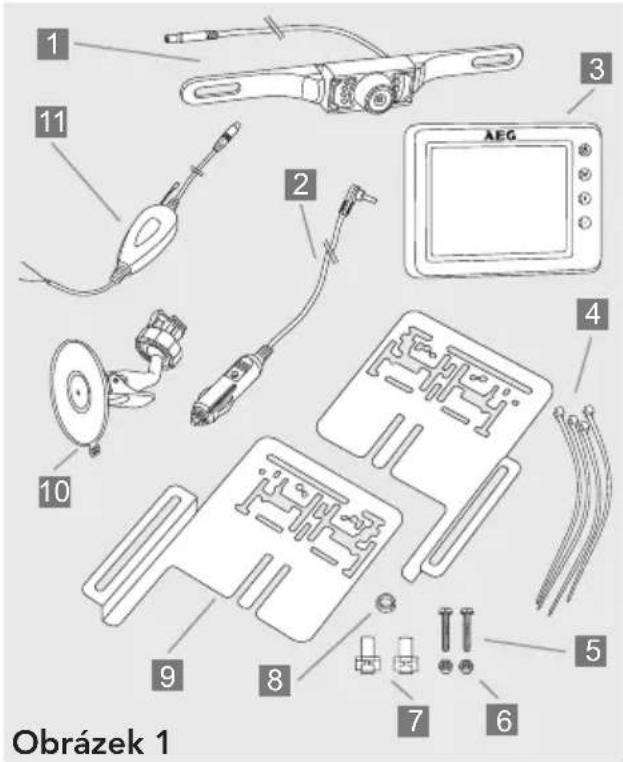

Obrázek 1

1 Kamera se 7 infračervenými LED a připojovacím kabelem se zástrčkou pro spojení s vysílačem
2 Monitorový kabel se zástrčkou na 12 V pro připojení k cigaretovému zapalovači, včetně pojistky 1 A (Ampér)
3 Monitor LCD 3,5 " (8,9 cm)
4 Vázací pásky pro připevnění vysílače
5 Šrouby pro připevnění kamery na držáky
6 Matky na šrouby
7 Kabelové svorky pro spojení s kabely couvacího světla
8 Umělohmotný kroužek pro ochranu hran otvoru s protaženými kabely
9 Držáky kamery
10 Rameno monitoru s přísavkou pro jeho připevnění na predním skle
11 Vysílač s připojovacím kabelem a zdířkou ke kameře, včetně připo- jovacího kabelu s jedním červeným a černým kabelem pro připojení na couvací světlo a nalepeného lepícího pásku pro připevnění vysílače.

4.0 MONTÁŽ / OBSLUHA

4.1 Montáž couvacího kamerovéh systému

Pozor! Díky různým technikám a konstrukcí vozidel neplatí a není tento návod k montáži systémupoužitelný do všech typů vozidel.

Krok 1: Sejmutí státní poznávací značky Nejdříve demontujte zadní státní pozná- vací značku a její držák (viz obrázek 2).

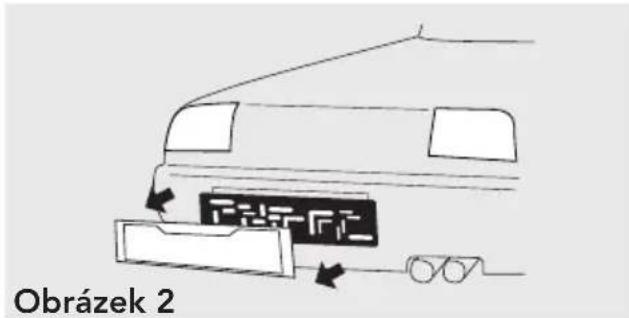

Obrázek 2

Krok 2: Otvor pro kabel kamery

Hledejte v místě připevnění státní poznávací značky otvor vedoucí dovnitř vozidla, abyste mohli prostrčit zástrčku připojovacího kabelu pro kameru 1. Pro lepší přístupnost odstraňte obložení vnitřní stěny v místě státní poznávací značky. Jestliže se zde nenachází vhodný otvor, vyvrtejte nový vrtákem o průměru 11 mm v místě, které bude později zakryto státní poznávací značkou.

Pozor: Dbejte na to, aby se v místě vrtání nenacházely žádné jiné elektrické vodiče nebo díly vozidla, které byste mohli poškodit!

Pro ochranu vyvrtaného otvoru před korozí nalakujte hrany otvoru vhodným lakem (např. tužkou s lakem od výrobce vozidla) a upravené místo nechte zaschnout.

Nakonec nasadte do otvoru z vnější strany vozidla umělohmotný kroužek 8.

Krok 3: Připevnění držáků kamery

Namontujte oba držáky kamery 9 a držák státní poznávací značky (jestliže byl mon- tovaný). Dbejte na to, aby nebyl odstup mezi oběma držáky 9 menší než 4 cm (viz obrázek 3). Kameru můžete připevnit pod nebo nad státní poznávací značku. Na obrázku 3 je znázorněna montáž nad státní poznávací značkou.

Pozor! Poloha držáků kamery nesmí rušit osvětlení státní poznávací značky! V případě narušení osvětlení montujte kameru na protilehlé straně.

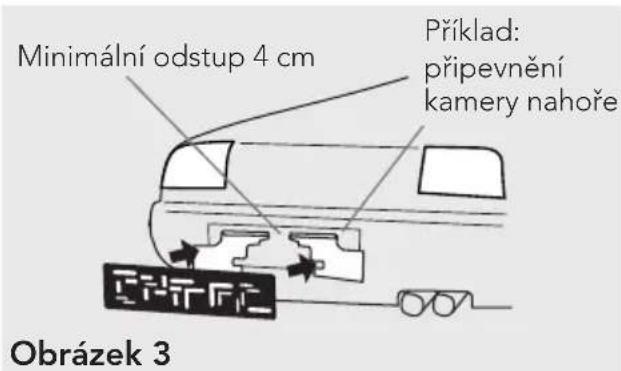

Minimální odstup 4 cm Příklad: připevnění kamery nahoře Obrázek 3

Krok 4: Připevnění kamery

Protáhněte zástrčku kabelu kamery 1 umělohmotným kroužkem 8 do vnitřku vozidla resp. do víka zavazadlového prostoru. Namontujte kameru 1 se stejnoměrným odstupem na držáky kamery 9 (viz obrázek 4). K připevnění použijte oba šrouby 5 a matky 6 (viz obrázek 5). Zastavte utahování matek ucítíte-li odpor a je-li kamera pevně spojena s držáky. Dbejte na to, aby byl kabel kamery pro zachování maximálně možného výkyvu kamery vyvedený na zadní straně kamery směrem nahoru.

Umělohmotný kroužek 8 můžete v případě potřeby z obou stran ještě utěsnit běžnou těsnící hmotou proti vniknutí vody.

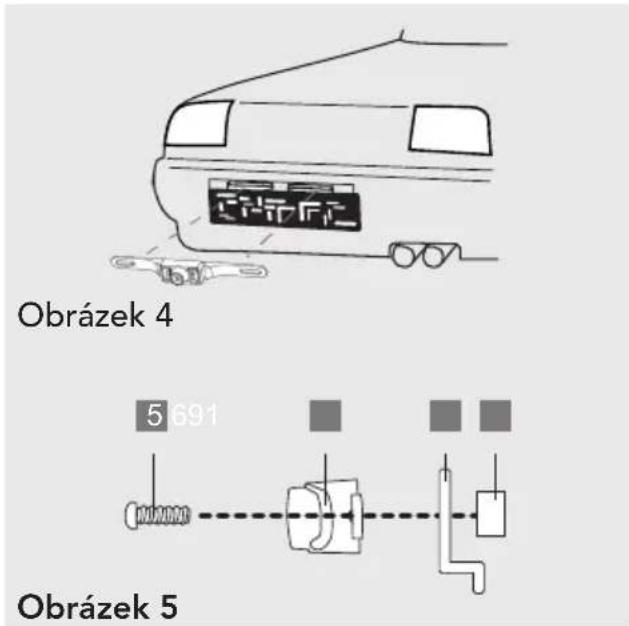

Obrázek 4 5 691 Obrázek 5

Krok 5: Připevnění státní poznávací značky

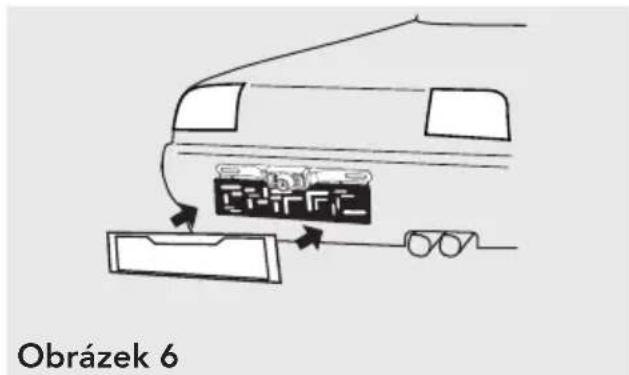

Nyní namontujte státní poznávací značku zpátky (viz obrázek 6).

Obrázek 6

Krok 6: Zavedení kabelu kamery

Zavedte kabel kamery 1 , pro spojení s kabelem vysílače 11 v dutině nebo uvnitř vozidla. Dbejte přitom na to, aby nebyly kabely uskřípnuté nebo zauzlované. Nyní nastrčte zástrčku kabelu kamery 1 do zdířky vysílače 11 .

Krok 7: Připojení proudu pro vysílač Sejměte kryt couvacího světla. Odstraňte objímku žárovky z tělesa světla. Najděte přívodní kabel vedoucí z vozidla k couvacímu světlu. Dbejte přitom na údaje a popis v příručce výrobce vozidla.

Pozor! Před prací na elektrickém rozvodu vozidla musíte nejdříve odpojit kabel od záporného pólu baterie! Přitom může dojít ke ztrátě dat, kódů a programování různých funkcí vozidla!

Nyní spojte přívodní kabel 12 V + (plus) z vozidla pro couvací světlo s červeným kabelem vysílače. Nakonec spojte zemnící kabel 12 V - (minus) vozidla pro couvací světlo s černým kabelem vysílače (viz obrázek 7).

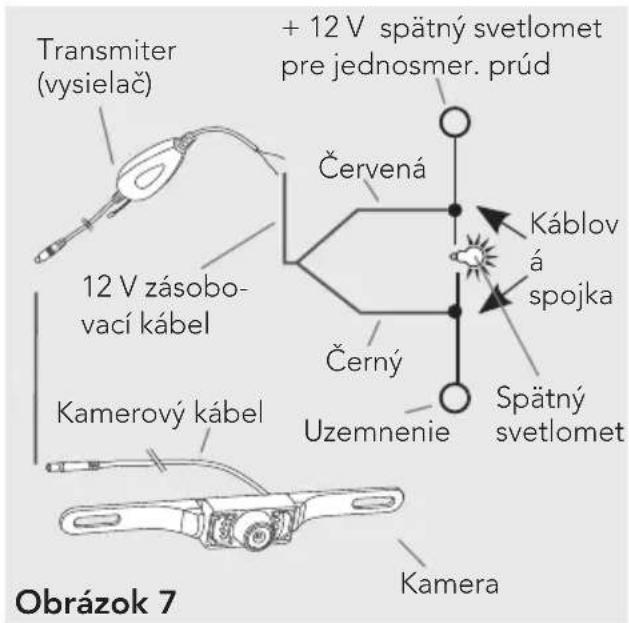

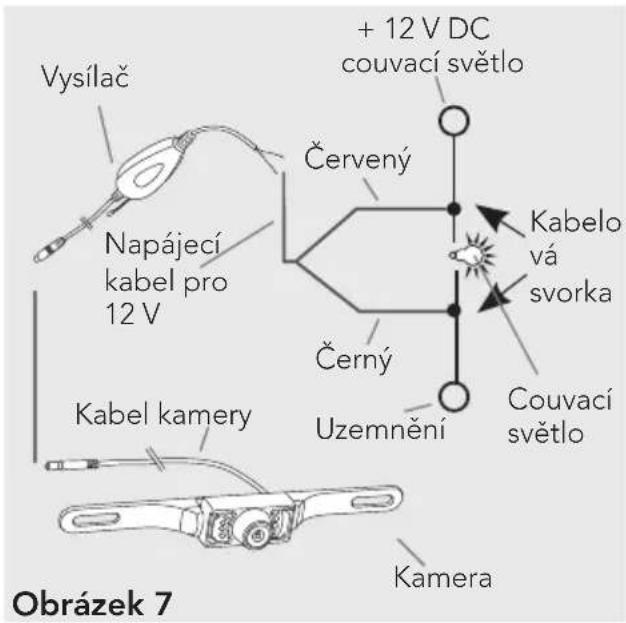

Vysílač + 12 V DC couvací světlo Červený Napájecí kabel pro 12 V Kabel kamery Černý Uzemnění Kamera Kabelo vá svorka Couvací světlo Obrázek 7

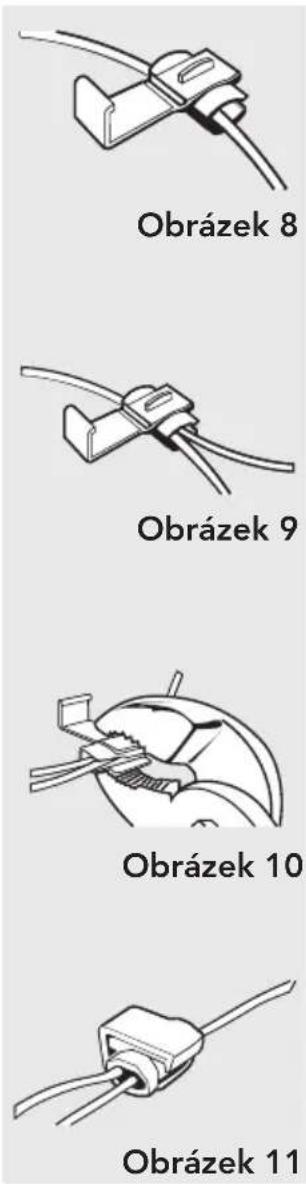

Pro připojení kabelu na couvací světlo použijte obě kabelové svorky 7 a postupujte podle následujících, popsaných kroků pro připojení jednotlivých kabelů.

Vložte kabel 12 V + (plus) couvacího světla bočně do kabelové svorky 7 (viz obrázek 8).

Vložte červený kabel vysílače bočně do kabelové svorky 7 (viz obrázek 9).

Stlačte kleštěmi (nejsou v dodávce) vystupující kovový kontakt do kabelové svorky 7. Tím se navzájem spojí oba kabely.

Uzavřete zajišťovací kryt kabelové svorky 7.

Obrázek 8 Obrázek 9 Obrázek 10 Obrázek 11

Nyní spojte druhou kabelovou svorkou 7 záporný kabel 12 V - (minus) couvacího světla vozidla s černým kabelem vysílače podle obrázků 8-11. Nakonec můžete zase připojit kabel na záporný pól baterie vozidla.

Pozor! Jestliže nevíte jak máte provést instalaci nebo jednotlivá připojení, informujte se u

příslušných odborníků! V opačné případě hrozí nebezpečí ohrožení osob a věcné škody!

Krok 8: Připevnění vysílače

Odstraňte ochrannou fólii lepícího pásku na horní straně vysílače a přilepte vysílač pevně za obložení zavazadlového prostoru. Přídavně připevněte vysílač ještě dvěma vázacími pásky 4. Dbejte na to, aby se v bezprostřední blízkosti vysílače nenacházely elektrické spotřebiče ovlivňující jeho výkon. Nyní můžete zavedené kabely kamery a vysílače zafixovat v dutině zavazadlového prostoru pomocí vázací pásků 4. Zavedené kabely nesmí negativně ovlivňovat funkci motorového vozidla!

Krok 9: Přezkoušení napájení vysílače proudem

Nejdříve zatáhněte ruční brzdu a ujistěte se, jestli není zařazena rychlost. U vozidel s automatickou převodovkou musí být řadící páka v poloze "P". Nastavte zapalování do polohy II, motor nestartujte! Zapněte monitor tlačítkem 12 (☐). Při správném připojení vysílače obdrží od něj monitor signál při zařazení zpátečního převodového stupně a na monitoru se objeví obraz prostoru za vozidlem. Jestliže se na monitoru obraz neobjeví, můžete ještě k tomu kontrolovat napájení kamery jednoduchým testem. Přitom musí být zatažená ruční brzda (u automatické převodovky řadící páka v poloze „P“) zapnuté zapalování (stupeň II) a zařazený zpáteční převodový stupeň. Nestartujte motor! Nyní kameru zakryjte ohnutými dlaněmi kompletně , aby byla zatemněná a aktivoval se senzor nočního vidění. Vytvořte malý otvor mezi Vašimi palci a podívejte se do uzavřených dlaní. Jestliže je kamera aktivní svítí červeně všech 7 LED kolem kamery. Jestliže LED nesvítí, přezkoušejte připojovací kabely a připojení kamery. Dbejte na popis v bodě 4.7 na straně 64.

4.2 Montáž monitoru

• Nastrčte hranatý prvek na rameni monitoru 10 do příslušného vybrání na zadní straně monitoru. Nyní zasuňte rameno monitoru nahoru až znatelně zaskočí (viz obrázek 12).
• Povolte nastavovací matku a nastavte požadovanou polohu monitoru. Po nastavení utáhněte znovu nastavovací matku, monitor je zafixovaný.
• Vyčistěte část předního skla,na kterou chcete připevnit rameno s přísavkou. Nyní přitlačte rameno s přísavkou na sklo a uzavřete páku směrem k ramenu.
• Spojte kabel monitoru 2 s cigaretovým zapalovačem (12 V) ve vozidle. Zavedte kabel monitoru tak, aby neohrožoval bezpečnost vozidla nebo osob ve vozidle.

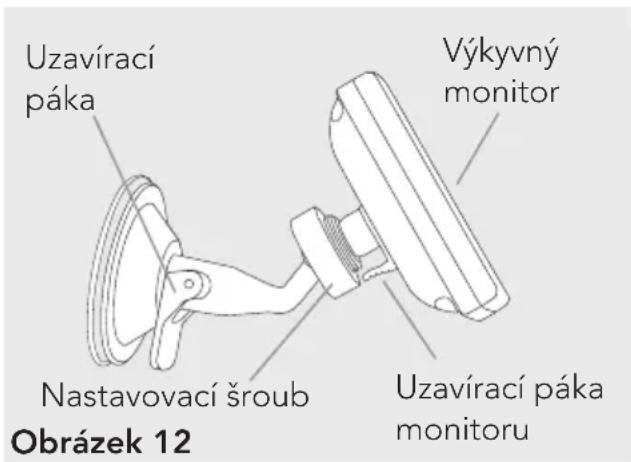

Uzavírací páka Nastavovací šroub Obrázek 12 Výkyvný monitor Uzavírací páka monitoru

Pozor! Poloha monitoru nesmí omezovat výhled řidiče! Ani ostatní přístroje, obsluhované

jednotky a systémy vozidla nesmí být negativně ovlivněny ve své funkci. Dbejte přitom na platné zákony a bezpečnostní předpisy pro motorová vozidla!

4.3 Obsluha monitoru

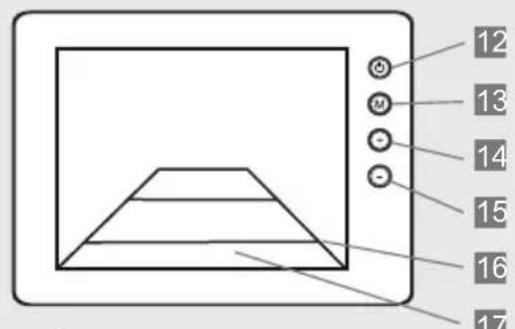

12 13 14 15 16 17

Obrázek 13

12 Při zapnutém monitoru svítí modře tlačítko zap / vyp (Ein / Aus)
13 Tlačítko pro menu k navolení příslušného nastavovacího režimu
14 Tlačitko pro vpřed / zvětšit
15 Tlačítko pro zpět / zmenšit
16 Linie (pomocné linie pro odstup) na displeji pro orientaci při couvání
17 Zobrazení na displeji

Zapněte monitor před použitím couvací kamery a po ukončení jej opět vypněte.

4.4 Nastavení monitoru pomocí menu

• Stiskněte tlačítko zap / vyp (Ein / Aus) 12, aby svítil modře symbol (_) na tlačítku.

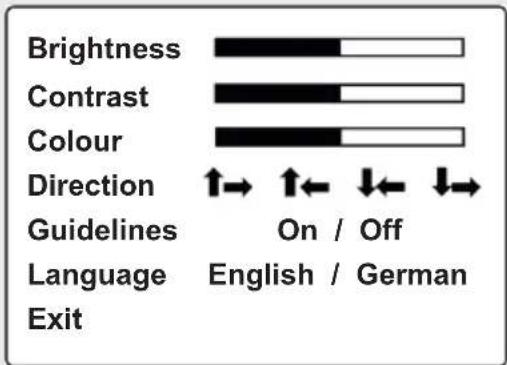

• Pro aktivování režimu menu stlačte tlačítko (M) 13. Na displeji se objeví na cca 7 vteřin menu. Aktuální nastavení je označeno žlutými písmeny.
• Opakovaným stlačením tlačítka (M) můžete přejít na další úroveň nastavovacího režimu.

- Tlačítky (+) 14 a (-) 15 můžete následující nastavení v menu zvýšit, snížit nebo přepnout dále:

Jas: nastavení jasu na monitoru

Kontrast: nastavení kontrastu monitoru

Barva: Nastavení intenzity barev na monitoru

Směr: nastavení zobrazení na monitoru

Obraz na hlavě a nastavení vlevo / vpravo

Linie: zapnuté nebo vypnuté

Jazyk: nastavení pro anglický nebo německý jazyk

Exit: ukončení režimu Stiskněte v režimu

„Exit“ tlačítko (+) 14 nebo (-) 15 pro ukončení režimu menu.

4.5 Testování couvacího kamerového systému

• Nejdříve zatáhněte ruční brzdu a ujistěte se jestli není zařazená rychlost. U vozidel s automatickou převodovkou musí být řadící páka v poloze "P". Nastavte zapalování do polohy II, motor nestartujte!
• Připojte monitor 3 s jeho kabelem 2 na cigaretový zapalovač s 12 V. Zapněte monitor tlačítkem 12. Symbol (_) na tlačítku se musí modře rozsvítit.
• Zařadte zpátečku. Na monitoru se objeví obraz snímaný kamerou.

4.6 Výměna pojistky

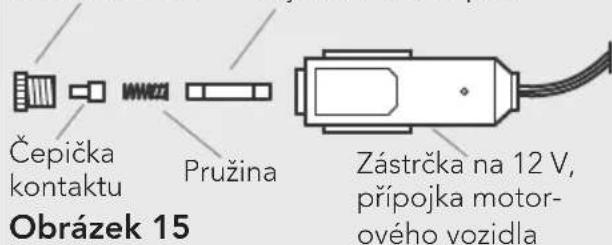

Přídržný šroub Pojistka 1 A (Ampér)

Čepička kontaktu Pružina Obrázek 15 Zástrčka na 12 V, přípojka motor- ového vozidla

• Vyšroubujte přidržovacící šroub.
• Vyjměte čepičku kontaktu, pružinu a pojistku 1 A (Ampér)
• Sestavte všechny díly spolu s novou pojistkou 1 A podle zobrazeného pořadí zase dohromady a zašroubujte šroub.

4.7 Hledání chyb

		Řešení, pomocMož
Zapalování vozidla a monitor jsou zapnuté, přídavně byla zařazena zpátečka, ale displej zůstává tmavý. Modrá LED nesvítí.	Zástrčka napájecího kabelu pro monitor na 12 V není za-strčená do zdířky cigarette-vého zapalovače nebo do jiné zdířky na 12 V ve ozidle.	Zastrčte zástrčku na 12 V napájecího kabelu pro mo-nitor do zdířky cigaretového zapalovače nebo do jiné zdířky pro 12 V ve vozidle.
	Pojistka v zástrčce kabelu na 12 V pro napájení monitoru je propálená a musí se vyměnit.	Vyměňte vadnou pojistku v zástrčce kabelu pro napá- jení monitoru napětím 12 V za novou pojistku (viz bod 4.6).
	Pojistka pro cigaretový zapalovač nebo jinou zdířku na 12 V ve vozidle je propálená a musí se vyměnit.	Vyměňte vadnou pojistku pro cigaretový zapalovač nebo pro jinou zdířku na 12 V v pojistkové skříňce vozidla za novou.
Zapalování je zapnuté, zpátečka zařazená, na monitoru není nic vidět.	Neexistuje spojení mezi kamerou a monitorem. Pravděpodobně nejsou správně zapojené kabely kamery nebo se uvolnily.	Zkontrolujte, jestli jsou správně a bezpečně připevněné připojovací kabely kamery na kabely couvacího světla.
Na monitoru jsou poruchy obrazu.	Jiné, bezkabelové přístroje (např. mobilní telefon) ruší signál přenášený mezi kamerou a monitorem.	Vypněte jiné bezkabelové přístroje (např. mobilní telefon).
	Bezkabelové spojení mezi monitorem a kamerou je příliš slabé a tím je narušen přenos dat.	Přemístěte vysílač blíže směrem k monitoru nebo změňte pozici monitoru.
Obraz na monitoru je nejasný.	Pravděpodobně je znečištěna čočka kamery.	Vyčistěte opatrně čočku kamery.
	Na čočku kamery dopadá silné světlo.	Kvalita obrazu se zlepší jakmile se vzdálíte z dosahu rušícího světelného zdroje.

5.0 ÚDRŽBA A OŠETŘOVÁNÍ

5.1 Čištění, údržba a skladování

5.1.1 Pozor! Před čištěním vypněte monitor a odpojte jeho napájení ze zdířky s 12 V v motorovém vozidle.
5.1.2 Couvací kamerový systém čistěte suchým hadrem. Nepoužívejte žádné kapaliny nebo ostré čistící prostředky, může dojít k zabarvení nebo narušení povrchu přístroje a celý systém couvací kamery může být poškozený! Vnikání kapaliny dovnitř přístroje se musí zabránit! Neponořujte přístroj do kapalin! Uvádějte do provozu jen suchý systém couvací kamery.
5.1.3 Uchovávejte a skladujte systém jen v suchém prostředí! Vlhkost může poškodit elektroniku systému!
5.1.4 Neskladujte systém couvací kamery v prostorech se silnými výkyvy teploty! Vznikající kondenzační voda může poškodit elektroniku!
5.1.5 Jestliže se kloub kamery časem uvolní, můžete ho seřídit. Na zadní straně kamery se nacházejí 4 šrouby uvnitř držáku kamery. Pro lepší držení výkyvné kamery můžete tyto šrouby poněkud přitáhnout. K tomu je nutné demontovat kameru.

6.0 TECHNICKÉ ÚDAJE

Název přístroje: Bezdrátový couvací systém RV 3.5

Číslo artiklu: 97152

Provozní teplota: -10 °C až + 50 °C (Celsius)

Maximální rych- 3 km/h

lost couvání: (kilometry za hodinu)

Maximální dosah 10 m (metry) přenosu:

Monitor:

Úhlopříčka 3,5 " / 8,9 cm monitoru:

Rozlišení: 320 x 240 Pixel

Rozměry: cca 100 x 75 x 22 mm (D x Š x V mm)

Technika: barevný LC-displej

Napájení: 12 V (Volt) stejnosměrný proud

Pojistka: 1 A (Ampér)

Typ pojistky: T1AL250V

Kamera:

Rozlišení: 640 x 480 Pixel

Noční vidění: 7 infračervených LED

Zorný úhel: 110 stupňů

Barevný senzor: 1/4 " Barva-CMOS

Korektura automaticky expozice:

Vyvážení bílé: automaticky

Úhel sklonu Variabilně nastavitelný kamery: do cca 30°

Napájení: 12 V (Volt) stejnosměrný proud

Třída IP (druh ochrany): IP68, vodě odolné

Vysílač:

Přenos: 2,4 Ghz (Gigaherz; kmitů za vteřinu)

Dosah: maximálně 10 m (metry)

Napájení: 12 V (Volt) stejnosměrný proud

Přístroj je konformní se směrnicí ES

- Telekomunikační směrnice 1999/5/ES

- Směrnice o elektromagnetické snášenlivosti (2004/108/ES)

7.0 LIKVIDACE DO ODPADU

7.1.1 Likvidace do odpadu a recyklace couvacího kamerového systému musí být provedeny podle zákonných ustanovení. Informujte se u Vaší obce nebo u příslušné sběrny. Zlikvidujte couvací kamerový systém do odpadu v souladu se směrnicí ES 2002/96/ES-OEEZ pro elektrické a elektronické přístroje.

7.1.2 Pro odstranění likvidaci materiálu do odpadu platí zákony pro likvidaci odpadu.

8.0 ZÁRUKA A SERVIS

Při problémech, poškození nebo pro opravy výrobku se obraťte na prodejnu nebo na kvalifikovaný, odborný personál.

Všeobecné záruční podmínky se vztahují na chyby výroby a vady materiálu. Vadný výrobek zaneste zpátky do prodejny.

Pro rychlé zpracování Vaší reklamace potřebujete:

• kopii pokladního lístku s datem zakoupení
• důvod reklamace (popis závady).

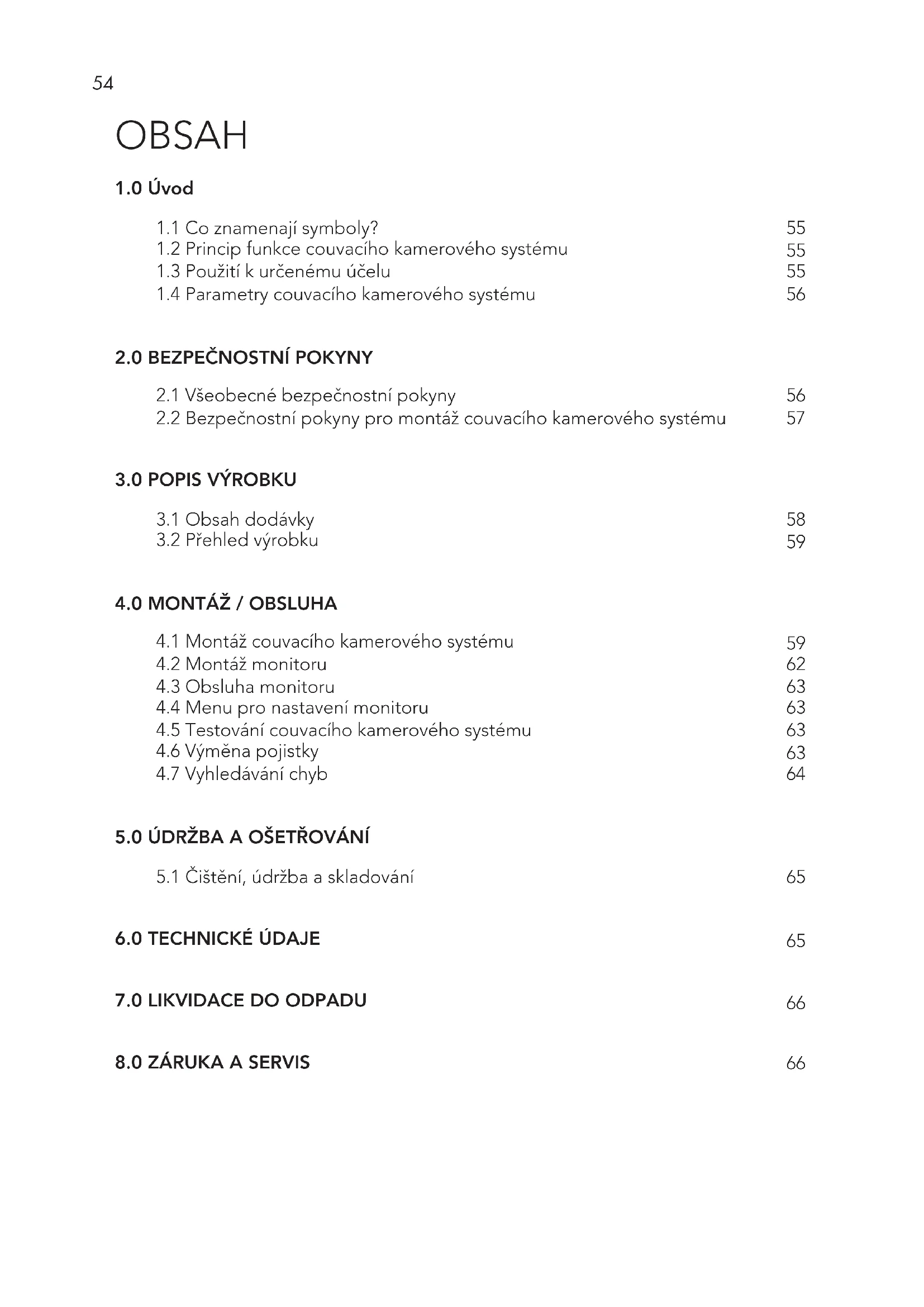

OBSAH

1.0 ÚVOD

Vážená zákazníčka, vážený zákazník,

Prečítajte si návod na obsluhu!

Pozor - nebezpečenstvo! Dbajte na bezpečnostné a varovné pokyny!

2.1 Všeobecné bezpečnostné pokyny

Varovanie!

2.2.7 Pri montáži dbajte na to, aby boli káble bezpečne a pevne položené. Neinštalujte ich na elektricky vodivých materiáloch. Ak káble vedú cez steny s ostrými hranami (plechy atd'), musia byť použité duté rúrky alebo káblové vedenia, aby nedošlo k poškodeniu kábla. Chránět káble pred poškodením a nezalomujte ich. Poškodené káble ihned'vymeňte!

Dodržiavajte pritom prosím pokyny v príručke od automobilového výrobcu.

1 kábel monitora s 12 V zástrčkou

1 kamera s pripojovacím káblom

2 skrutky so závitom

2 upínacie matice s poistkou

1 plastový krúžok

1 návod na obsluhu

Nájdite v oblasti poznáv.značky otvor / vrt k vnútor. priestoru vozidla, aby mohla byt zástrčka pripojovacieho kábla kamery 1 zavedená do interiéru vozidla. Pre lepší výhlad a montáz odstráňte vnútorný obklad v oblasti pozn. značky. Ak na vozidle nie je žiadny otvor, vyvrtajte dieru s 11 mm vrtačkou (priemer) v oblasti pokrytej poznávacou značkou.

Aby ste na mieste vrtu chránili plech auta pred koróziou, natrite hrany plechu vrtu vhodnou vrstvou laku (napr. lakovacia ceruzka od automobilového výrobcu) a nechajte ju dostatočne vyschnúť.

Následne pripevnite plastový krúžok 8 na vrt z vonkajšej strany vozidla.

Krok 3: Upevnenie držiaka kamery

Teraz položte kábel kamery 1 pre spojenie s káblom signálového transmitra 11 v interiéri / dutom priestore vozidla. Dbajte na to, aby káble neboli zovreté alebo zauzlené. Teraz spojte zástrčku kábla kamery 1 so zásuvkou signálového transmitra 11.

Krok 7: Zapojenie zásobovacieho kábla transmitra

Teraz spojte 12 V + (plusové) káblové vedenie vozidla pre spätný svetlomet s červeným káblom transmitra. Následne spojte 12 V – (mínusové) ukostrovacie káblové vedenie vozidla pre spätný svetlomet s čiernym káblom transmitra. (pozri obr. 7).

Transmiter (vysielač) 12 V zásobo- vací kábel Kamerový kábel + 12 V spätný svetlomet pre jednosmer. prúd Červená Černý Uzemnenie Káblov á spojka Spätný svetlomet Kamera Obrázok 7

Pomocou druhej káblovej spojky 7 teraz spojte 12 V - (mínusový) kábel spätného svetlometu vozidla s čiernym káblom transmitra podľa obr. 8 – 11. Následne opät zapojte mínusový kábel batérie vozidla.

- Stlačte v mode „Exit“ (+) 14 alebo (-) 15 tlačitko, aby ste ukončili menumodus.

Číslo výrobku: 97152

pracovná teplota: (Celsius)

Typ poistky: T1AL250V

Kamera:

Rozlíšenie: 640 x 480 pixelov

Pod Višňovkou 1661 / 37 •140 00 Praha 4-Krč • Česká republika
