FGGA0501WWE - Caméra de surveillance FRIEDLAND - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec infrarouge
Angle de vue	120 degrés
Connectivité	Wi-Fi
Stockage	Carte microSD (non incluse)
Application mobile	Compatible avec iOS et Android
Installation	Fixation murale ou sur surface plane
Maintenance	Nettoyage régulier de l'objectif
Sécurité	Chiffrement des données
Alimentation	Adaptateur secteur inclus
Garantie	2 ans

FOIRE AUX QUESTIONS - FGGA0501WWE FRIEDLAND

Comment installer la caméra de surveillance FRIEDLAND FGGA0501WWE ?

Pour installer la caméra, suivez les étapes suivantes : 1. Choisissez un emplacement approprié. 2. Fixez le support mural à l'aide des vis fournies. 3. Connectez la caméra à l'alimentation électrique. 4. Synchronisez la caméra avec votre réseau Wi-Fi en suivant les instructions de l'application.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le routeur est allumé et fonctionne correctement. Assurez-vous que le mot de passe Wi-Fi est correct et que la caméra est suffisamment proche du routeur pour capter le signal. Redémarrez la caméra et réessayez la connexion.

Comment accéder aux vidéos enregistrées ?

Pour accéder aux vidéos enregistrées, ouvrez l'application associée à la caméra, allez dans la section 'Historique' ou 'Vidéos', puis sélectionnez la date et l'heure souhaitées pour visionner les enregistrements.

La caméra ne s'allume pas, que faire ?

Vérifiez si la caméra est correctement branchée à une source d'alimentation. Si elle ne s'allume toujours pas, essayez de changer la prise ou d'utiliser un autre câble d'alimentation. Si le problème persiste, contactez le support technique.

Comment améliorer la qualité de l'image de la caméra ?

Assurez-vous que la lentille de la caméra est propre et dégagée. Vérifiez également la connexion à Internet, car une connexion faible peut affecter la qualité de l'image. Ajustez les paramètres de résolution dans l'application si nécessaire.

La caméra détecte des mouvements, mais je ne reçois pas de notifications. Que faire ?

Vérifiez les paramètres de notification dans l'application et assurez-vous qu'ils sont activés. Vérifiez également les paramètres de votre téléphone pour vous assurer que les notifications de l'application sont autorisées.

Est-ce que la caméra fonctionne la nuit ?

Oui, la caméra FRIEDLAND FGGA0501WWE est équipée de la vision nocturne. Assurez-vous que l'environnement est suffisamment sombre pour que la fonctionnalité de vision nocturne s'active.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra aux paramètres d'usine, trouvez le bouton de réinitialisation situé sur la caméra, appuyez et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. La caméra redémarrera alors avec les paramètres d'usine.

MODE D'EMPLOI FGGA0501WWE FRIEDLAND

FRANÇAIS Manuel d'installaon et d'ulisaon 35

1 Usage prévu 36
2 Sécurité 36

2.1 Produit....36
2.2 Unité d'alimentaon électrique 36
2.3 Installaon....36

3 Descripon....36

3.1 Contenu de l'emballage.... 36
3.2 Ouls requis 37
3.3 Conguraon requise 37

4 Présentaon....37
5 Installaon 38

5.1 Assemblage de la caméra 38
5.2 Installaon de la caméra 38
5.3 Installaon électrique.... 39
5.4 Consultaon de vidéo de la caméra 40

6 Conguraon de connexion sans | 41

6.1 Connexion sans l (routeur sans bouton WPS) 41
6.2 Connexion sans l (routeur avec bouton WPS) 42

7 Fonconnement....42

7.1 Achage en direct de la caméra....42
7.2 Enregistrement de vidéo sur carte Micro SD....42

7.2.1 Enregistrement manuel de vidéo 42
7.2.2 Enregistrement de vidéo avec détecteurs de sécurité 42

7.3 Lecture de chiers vidéo depuis Internet 43
7.4 Sauvegarde de chiers vidéo sur la carte Micro SD du PC....43
7.5 Lecture de chiers vidéo enregistrés sur le PC....43

8 Dépannage 44
9 Données techniques....44
10 Mise au rebut et recyclage....45
11 Déclaraon de conformité CE 45
12 Garane 45
13 Service clientèle 45

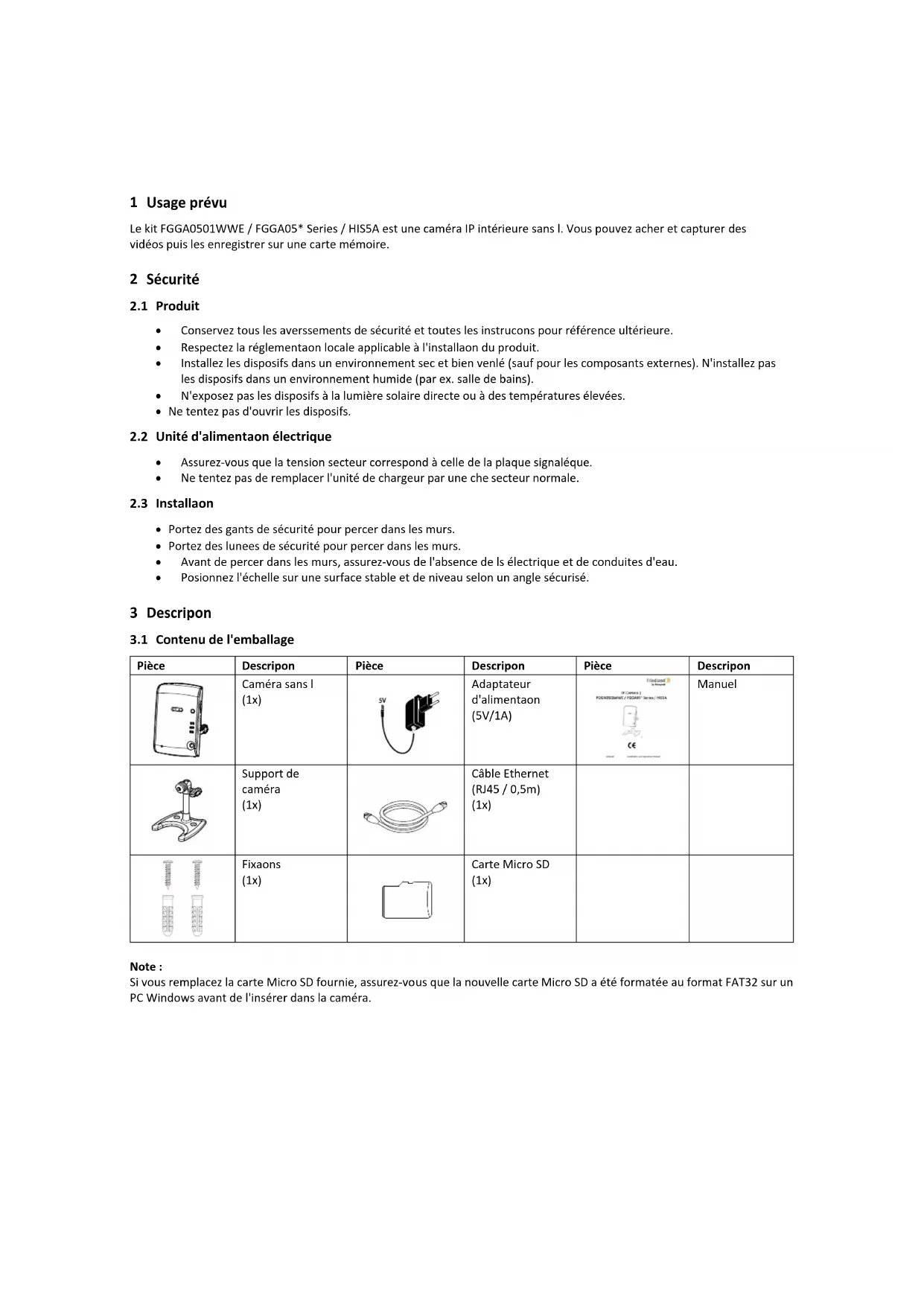

1 Usage prévu

Le kit FGGA0501WWE / FGGA05* Series / HIS5A est une caméra IP intérieure sans I. Vous pouvez acher et capturer des vidéos puis les enregistrer sur une carte mémoire.

2 Sécurité

2.1 Produit

• Conservez tous les averssements de sécurité et toutes les instrucons pour référence ultérieure.
• Respectez la réglementaon locale applicable à l'installaon du produit.
• Installez les disposifs dans un environnement sec et bien venlé (sauf pour les composants externes). N'installez pas les disposifs dans un environnement humide (par ex. salle de bains).
• N'exposez pas les disposifs à la lumière solaire directe ou à des températures élevées.
• Ne tentez pas d'ouvrir les disposifs.

2.2 Unité d'alimentaon électrique

• Assurez-vous que la tension secteur correspond à celle de la plaque signaléque.
- Ne tentez pas de remplacer l'unité de chargeur par une che secteur normale.

2.3 Installaon

• Portez des gants de sécurité pour percer dans les murs.
• Portez des lunees de sécurité pour percer dans les murs.
• Avant de percer dans les murs, assurez-vous de l'absence de ls électrique et de conduites d'eau.
• Posionnez l'échelle sur une surface stable et de niveau selon un angle sécurisé.

3 Descripon

3.1 Contenu de l'emballage

Pièce	Descripon	Pièce	Descripon	Pièce	Descripon
	Caméra sans l (1x)		Adaptateur d'alimentaon (5V/1A)		Manuel
	Support de caméra (1x)		Câble Ethernet (RJ45 / 0,5m) (1x)
	Fixaons (1x)		Carte Micro SD (1x)

Note :

Si vous remplacez la carte Micro SD fournie, assurez-vous que la nouvelle carte Micro SD a été formatée au format FAT32 sur un PC Windows avant de l'insérer dans la caméra.

3.2 Ouls requis

Oul	Descripon	Oul	Descripon
	Lunees de sécurité		Pointe à tracer
	Gants de sécurité		Tournevis cruciforme (#2)
	Lecteur de carte mémoire pour PC (si le PC est dépourvu de lecteur de carte mémoire intégré)		Foret à béton (20 mm)
	Perceuse électrique		Foret à béton (5 mm)
	Marteau

3.3 Conguraon requise

Vous devez installer et congurer un système d'alarme de domicile GlobalGuard puis créer un compte en ligne avant d'installer le kit FGGA0501WWE / FGGA05* Series / HIS5A.

Système d'exploitaon	Windows XP / Windows Vista / Windows 7
Navigateur Web	Internet Explorer 6.x (ou supérieur)
Unité centrale (UC)	Penum 4 : 1 GHz (ou supérieur)
Résoluon de carte VGA	800x600 (ou supérieure)
Taille de mémoire vidéo	128 Mo (ou supérieure)
Bande passante Internet	512 kb/s(vitesse de téléchargement montante recommandée pour 1 caméra)
Carte mémoire	Micro SD : 4 Go (incluse) / 32 Go (compatible)

4 Présentaon

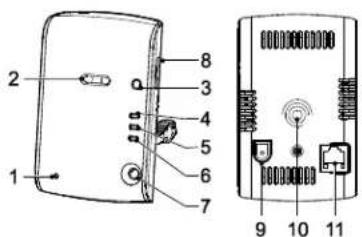

1 2 3 4 5 6 7 8 9 10 11

1. Microphone
2. Objecf
3. Bouton WPS
4. Indicateur de carte Micro SD (jaune)
5. Indicateur de connexion Ethernet (bleu)
6. Indicateur de connexion Internet (rouge)
7. DEL infrarouge
8. Support de carte mémoire
9. Fiche d'alimentaon
10. Point de montage du support de caméra
11. Fiche Ethernet

5 Installaon

5.1 Assemblage de la caméra

	1. Assemblez le support de la caméra.
	2. Fixez la caméra (1) sur le support de caméra. Posionnez la caméra selon l'angle correct. Serrez le bouton (2).3. Desserrez la molee (3).4. Posionnez correctement la caméra (1).5. Serrez la molee (3).

5.2 Installaon de la caméra

La caméra intègre une DEL infrarouge permeant une vision nocturne pour une surveillance H24. La DEL s'acve automaquement de nuit et l'image achée passe en noir et blanc. La portée de vision nocturne est de 10 m. Si nécessaire, ulisez une lampe an d'améliorer la vision nocturne.

Posionnez la caméra dans le champ de vision d'un détecteur de contact porte/fenêtre ou d'un détecteur de mouvement PIR. La caméra peut enregistrer une vidéo après le déclenchement d'un détecteur de sécurité par un intrus, dans la mesure où la caméra a été congurée avec le même réglage de localisaon que le détecteur de sécurité.

La caméra dispose d'une portée radiofréquence de service en champ ouvert aignant 100 m. L'importance de la réducon de la portée sans l dépend de l'obstrucon entre la caméra et le routeur sans l. Les parois mulples ont un eet cumulaf sur la portée.

Type de paroi	Réducon de portée
Mur de paron à cloison sèche	10-30%
Mur en briques - épaisseur simple	20-40%
Mur en briques - épaisseur double	30-70%
Panneau métallique/radiateur	90-100%

Mur	Plafond
		1. Ulisez le support de caméra pour repérer la posion des orices de montage au mur ou au plafond.
		2. Percez des orices de montage (5 mm) dans le mur ou le plafond pour correspondre aux fentes de montage du support de caméra.3. Insérez une cheville (fournie) dans chaque orice de montage.4. Fixez le support de caméra au mur avec les vis fournies.
		5. Fixez la caméra sur le support de caméra. Posionnez la caméra selon l'angle correct. Serrez le bouton.
		6. Desserrez la molee.7. Posionnez correctement la caméra.8. Serrez la molee.
		9. Connectez l'adaptateur secteur à la caméra.10. Meez la caméra sous tension.11. Vériez la vidéo en direct sur le site web.12. Si nécessaire, ajustez l'angle de la caméra.

5.3 Installaon électrique

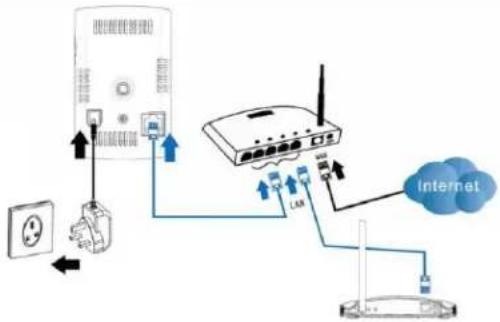

1. Connectez la caméra comme illustré.L'indicateur de connexion Internet s'allume en connu pour indiquer la réussite de la connexion Internet.Note :La caméra doit être connectée au même réseau local que la passerelle IP pour assurer l'enregistrement.

5.4 Consultaon de vidéo de la caméra

	1. Connectez-vous au site Webhps://GlobalGuard.Friedland.co.uk sur votre PC.a) Saisissez les informaons de votre compte :“Home ID” (ID domicile), “Admin/User ID”(ID Admin/Ulisateur), “Password” (Mot de passe).b) Saisissez le code à 4 chires.c) Cliquez sur “Login” (Connexion).

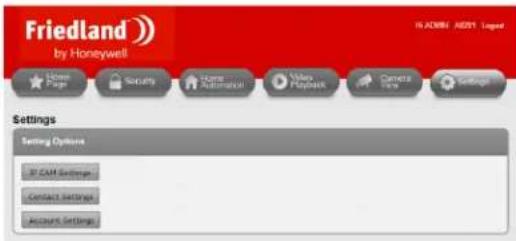

	2. Ajoutez la nouvelle caméra:a) Cliquez sur “Sengs” (Réglages).b) Cliquez sur “IP CAM Seings” (Réglages caméra IP).c) Cliquez sur “Add IPCAM” (Ajouter caméra IP) pourajouter une nouvelle caméra.d) Saisissez l'adresse MAC de la caméra.(L'adresse MAC est imprimée sur la caméra.)Note :Suivez les instrucons à l'écran pour enregistrer la caméraan qu'elle fonconne correctement avec votre système.
	3. Aectez des réglages avancés à votre caméra:- “Camera Info” (Info caméra) : numéro de caméra(aecté automaquement à la caméra)- “Assign Locaon” (Aecter localisaon) :localisaon de la caméra- “Assign Camera Name” (Aecter nom caméra):nom de caméra- “Enable Wi Funcon” (Acver foncon Wi) :pour acver ou désacver la foncon Wi.- “Audio”: pour acver ou désacver l'audio.
	L'indicateur sur la passerelle IP s'allume pour indiquer que lanouvelle caméra a été ajoutée à votre système :Note :Les 4 indicateurs signalent l'état de connexion de jusqu'à8 caméras :- Si vous connectez les caméras 1-4, les indicateurs1-4 s'allument en vert.- Si vous ajoutez la caméra 5, l'indicateur 1 s'allumenten orange (etc.).- Si vous déconnectez la caméra 1 mais la caméra 5 resteacve, l'indicateur 1 devient rouge (etc.).

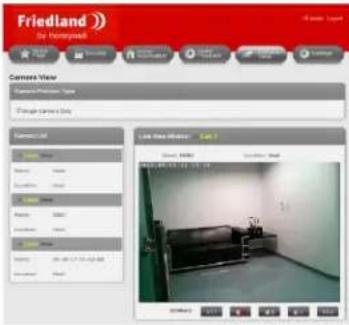

	4. Cliquez sur “Camera View” (Achage caméra).5. Séleconnez la caméra.6. Cliquez sur “View” (Acher).

6 Conguraon de connexion sans I

6.1 Connexion sans I (routeur sans bouton WPS)

1. Connectez-vous au site Web https://GlobalGuard.Friedland.co.uk sur votre PC.

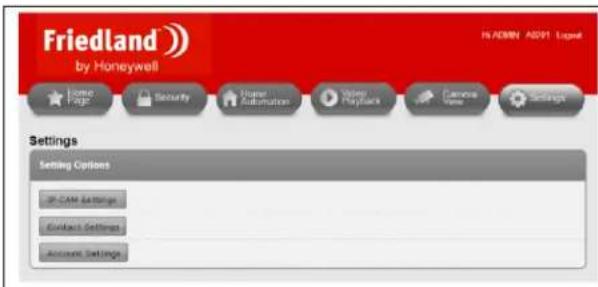

2. Cliquez sur "Sengs" (Réglages).

3. Cliquez sur "IP CAM Sengs" (Réglages CAM IP).

4. Séleconnez la caméra (1).

5. Séleconnez la foncon Wi (2).

6. Séleconnez l'audio (3).

7. Saisissez les réglages de sécurité sans I (4) :

- Wireless Network (Réseau sans I) : Saisissez le nom du réseau sans I du routeur (SSID).

- Security Type (Type de sécurité). Séleconnez

- WPA-PSK Mode (Mode WPA-PSK) : Séleconnez "TKIP" ou "AES". Saisissez la clé WPA-PSK.

Note : "WPA2-PSK" est aussi pris en charge. "WPA Enterprise" et "WPA2 Enterprise" ne sont pas pris en charge.

1. Cliquez sur "Apply" (Appliquer) (5) pour enregistrer les modicaons. Aendez environ une minute.

Note :

La caméra IP doit être connectée au même réseau local que la passerelle IP.

1. Déconnectez le câble Ethernet de la caméra pour inier la connexion sans l. Les indicateurs sur la caméra s'allument et s'éteignent en alternant. En une minute, les indicateurs sur la caméra s'éteignent et la caméra redémarre.

Si la connexion sans l'a été établie, l'indicateur de connexion Ethernet clignote et ceux de la connexion Internet et de la carte Micro SD s'allument en connu.

Note :

• Si vous changez la localisaon de la caméra, déconnectez l'adaptateur d'alimentaon de la prise murale, changez la caméra d'emplacement puis connectez à nouveau l'adaptateur d'alimentaon à la nouvelle prise murale. Si vous écartez encore la caméra du routeur, vériez la puissance du signal de la connexion sans l en vous guidant avec l'indicateur de puissance de signal de votre PC ou de votre smartphone.
• Si vous ulisez la connexion Ethernet câblée, connectez à nouveau le câble Ethernet à la caméra. Si la connexion sans l'entre la caméra et le routeur est mauvaise, une connexion câblée peut aussi s'imposer.

6.2 Connexion sans I (routeur avec bouton WPS)


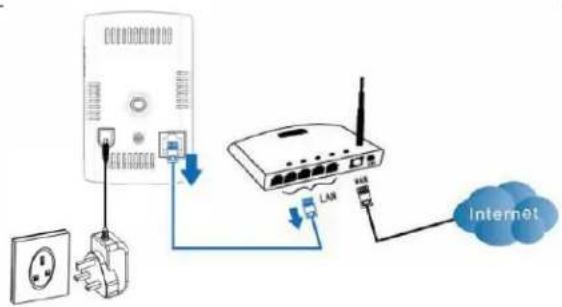

1. Déconnectez le câble Ethernet de la caméra pour inier la connexion sans l.
2. Appuyez sur le bouton WPS du routeur sans le relâcher. Dans la minute, appuyez sur le bouton WPS de la caméra et relâchez-le. Les indicateurs sur la caméra s'allument et s'éteignent en alternant. En une minute, les indicateurs sur la caméra s'éteignent.
   Si la connexion sans I a été établie, l'indicateur de connexion Ethernet s'allume.

7 Fonconnement

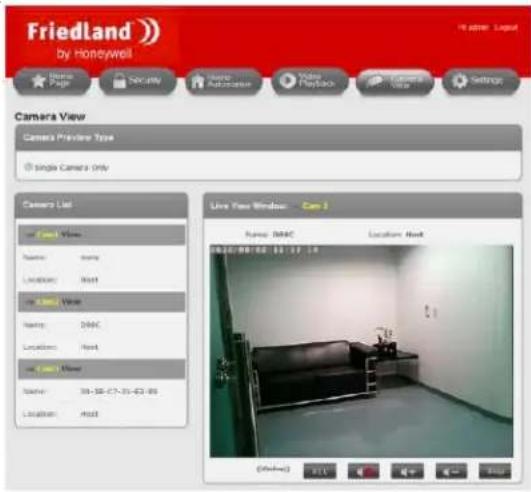

7.1 Achage en direct de la caméra

1. Connectez-vous au site Web https://GlobalGuard.Friedland.co.uk sur votre PC.
2. Cliquez sur "Camera View" (Achage caméra).
3. Séleconnez la caméra.
4. Cliquez sur "View" (Acher).

Note :

Les applicaons GlobalGuard Apple/Android peuvent servir à acher les caméras connectées à votre système. Téléchargez et installez les applicaons depuis l'App Store (Apple) ou Google Play (Android). Ulisez les données de connexion de votre compte en ligne GlobalGuard pour vous idener.

7.2 Enregistrement de vidéo sur carte Micro SD

7.2.1 Enregistrement manuel de vidéo

1. Cliquez sur "REC" pour lancer un enregistrement d'environ 30 secondes.
2. Cliquez sur "REC" à nouveau 1 fois pour arrêter l'enregistrement.

7.2.2 Enregistrement de vidéo avec détecteurs de sécurité

Si un détecteur de contact porte/fenêtre ou un détecteur de mouvement PIR est déclenché pendant que votre système d'alarme est acvé, la passerelle IP localise la caméra IP correspondante et l'informe de démarrer l'enregistrement pendant environ 30 secondes.

Note :

• Si la localisaon de la caméra est "None" (Aucune), elle enregistre dès qu'un détecteur est déclenché.
• Toutes les caméras enregistrent lorsque le panneau de commande détecte des événements comme "Panic" (Panique), "Tamper" (Alteraon), "Fire" (Incendie) et "Duress" (Contrainte), indépendamment de la localisaon de la caméra.

7.3 Lecture de chiers vidéo depuis Internet

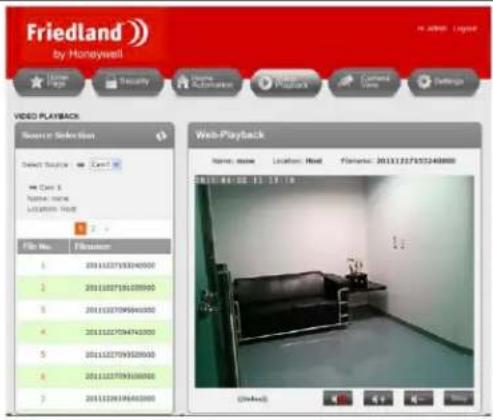

Friedland by Honeywell Video Playback Source Selection Select Service View 3 Name: name Location: Home File No. Filmbox 1 20111227153240500 2 20111227156109500 3 2011122709584080 4 20111227094743000 5 20111227095028968 6 2011122709368888 7 20111226196463080 Web-Playback Name: name Location: Head Flenarios: 2013132755248888 08/11/04:02 13:17:19 (Shake)

1. Connectez-vous au site Web https://GlobalGuard.Friedland.co.uk sur votre PC.
2. Cliquez sur "Video Playback" (Lecture vidéo).
3. Séleconnez la caméra.
4. Cliquez sur l'icône pour mere à jour la liste de lecture.
5. Cliquez sur le nom de chier.

Format de nom de chier vidéo	A	B	C	D	E	F	G
20111227153240000	2011	12	27	15	32	40	000
	Année	Mois	Jour	Heure	Minute	Seconde	suxe de nom de chier

7.4 Sauvegarde de chiers vidéo sur la carte Micro SD du PC

1. Rerez la carte Micro SD de la caméra.
2. Insérez la carte Micro SD dans un lecteur de carte mémoire adapté sur votre PC.
3. Si votre PC peut lire les cartes Micro SD directement, insérez la carte Micro SD dans le lecteur de carte mémoire intégré.
4. Si votre PC ne peut pas lire les cartes Micro SD directement, ulisez un lecteur de carte mémoire adapté.
5. Après la détecon par votre PC du disposif de stockage, copiez le dossier des chiers vidéo sur le disque dur de votre PC.
6. Une fois le processus terminé, rerez la carte Micro SD du lecteur de carte mémoire.
7. Insérez la carte Micro SD dans la caméra.
8. Éteignez la caméra, aendez quelques secondes puis remeez-la sous tension an de vous assurer qu'elle redémarre complètement fonconnelle.

7.5 Lecture de chiers vidéo enregistrés sur le PC

Si des chiers vidéo sont enregistrés sur votre PC, vous pouvez les lire en ulisant le logiciel GlobalGuard CamPlay.

1. Lancez Internet Explorer sur votre PC.
2. Allez sur le site Web "hps://GlobalGuard.Friedland.co.uk".
3. Téléchargez le logiciel GlobalGuard CamPlay et le manuel du logiciel GlobalGuard.
4. Installez le logiciel.
5. Ouvrez le logiciel.
6. Consultez la secon "GlobalGuard Camplay soware" (Logiciel GlobalGuard CamPlay) du manuel du logiciel GlobalGuard.

Note : Les fonconnalités du logiciel GlobalGuard CamPlay ne sont pas nécessairement toutes applicables à la caméra GlobalGuard.

8 Dépannage

PROBLÈME	CAUSE	SOLUTION
L'indicateur de connexion Internet de la caméra clignote.	La connexion Internet ne fonconne pas correctement.	Assurez-vous que la connexion Internet fonconne correctement.
La qualité de l'image est mauvaise lorsque la caméra est connectée au routeur via la connexion sans l.	La caméra est installée trop loin du routeur.	Rapprochez la caméra du routeur.
	Trop de disposifs sont connectés au routeur.	Déconnectez quelques disposifs du routeur.
La vidéo est visible à distance mais elle est de mauvaise qualité et se déconnecte puis se connecte parfois toute seule.	La bande passante Internet (débit de connexion) est insusante.	Optez pour une connexion Internet supérieure auprès de votre FAI (Fournisseur d'accès Internet). La caméra nécessite au moins une vitesse de téléchargement montant de 512 kb/s.
Un siement fort de la caméra est audible sur le PC.	La caméra est installée trop près du PC.	1. Réduisez le volume des hauts-parleurs du PC.2. Réduisez le volume de la caméra.

9 Données techniques

Tension de service		CC : 5 V / 1 A
Condions de service	Température de service	0 °C ~ 50 °C (usage intérieur uniquement)
	Humidité relave	20% ~ 80%
Interface sans l	IEEE 802.11n	90-150 Mb/s
	IEEE 802.11g	6-54 Mb/s
	IEEE 802.11b	1-11 Mb/s
	Puissance d'émueur	14,5 dBm typiques pour 802.11g17,5 dBm typiques pour 802.11b
	Sensibilité de récepteur	54 Mb/s : -73 dBm typiques pour 10% PER11 Mb/s : -86 dBm typiques pour 10% PER
	Gain d'antenne	0,01 dBi
Portée de communicaon		100 m (en espace ouvert)
Capteur d'image		RVB VGA 1/4 po CMOSCapteurs d'image disncts pour le jour et la nuitContrôle d'exposion automaqueBalance des blancs automaqueContrôle de luminosité automaqueContrôle de gain d'antenne automaque
Sensibilité lumineuse		0,2 Lux (DEL infrarouge inacve)0,0 Lux (DEL infrarouge acve, 10 m)
Objecf/angle de vision		3,2 mmF2.0Angle de vision : 60,3°Iris xeObjecfs disncts pour le jour et la nuit
Portée de vision nocturne		10 m (maxi.)
Compression vidéo		H.264Niveau de prol de référence 3.1
Résoluon d'achage		VGA : 640x480QVGA : 320x420
Carte mémoire		Micro SD : 4 Go (incluse) / 32 Go (compatible)
Capacité d'enregistrement vidéo		Environ 300 clips vidéo de 33 secondes (2Go)

10 Mise au rebut et recyclage

Le produit est classié par la direcve DEEE (Déchets d'équipements électriques et électroniques). Le produit et les baeries de l'écran ne doivent pas être mis au rebut avec les déchets domesques ou les autres déchets commerciaux. À la n du cycle de vie ule, l'emballage et le produit doivent être mis au rebut dans un centre de recyclage agréé. Pour en savoir plus sur les installaons à votre disposion, veuillez contacter les autorités publiques locales ou le revendeur vous ayant vendu le produit.

11 Déclaraon de conformité CE

Novar ED&S déclare ici que le produit est conforme avec les exigences essenelles et les autres dispositions connexes de la direcve R&TTE (Équipements hertziens et équipements terminaux de télécommunicaons) (1995/5/CE).

12 Garane

Novar ED&S s'engage à remplacer ou à réparer, à sa discréon, les marchandises devenues défectueuses dans les 2 ans du fait de pièces ou d'une main-d'œuvre défaillantes.

Bien entendu, si le produit n'a pas été installé, ulisé ou entretenu conformément aux instrucons, si le produit n'a pas été ulisé de manière appropriée voire en cas de tentave de correcon, de démontage ou de modicaon du produit, d'une manière quelconque, la garane est annulée.

La garane énonce l'ensemble des responsabilités de Novar ED&S. La garane n'est pas étendue an de couvrir les pertes et dommages conséquents voire les frais d'installaon liés à un produit défectueux. La garane n'aecte aucunement vos droits légaux ou autres en tant que consommateur et s'applique uniquement aux produits installés dans l'UE. Si un élément présente une défaillance, le produit doit être retourné au point de vente avec :

1. Preuve d'achat.
2. Descripon complète de la défaillance.
3. Toutes les baeries nécessaires (déconnectées).

13 Service clientèle

Pour en savoir plus sur le produit et obtenir des manuels d'installaon complets, le cas échéant, veuillez visiter www.friedlandproducts.com

Service Helpline

France

0810 59 60 63

Lundi à vendredi

Les appels téléphoniques sont facturés au tarif naonal des prestataires de services.

Belgique

02 513 67 39

Índice
