BEDIENUNGSANLEITUNG FGGA0501WWE FRIEDLAND

Bewahren Sie sämtliche Sicherheitshinweise und Anweisungen zur künftigen Bezugnahme auf. Beachten Sie die für die Installation des Produkts geltenden regionalen Richtlinien. Installieren Sie die Geräte in einer trockenen, gut belüfteten Umgebung (mit Ausnahme der externen Komponenten). Installieren Sie die Geräte nicht in einer feuchten Umgebung (z.B. Badezimmer). Setzen Sie die Geräte keiner direkten Sonneneinstrahlung oder hohen Temperaturen aus. Versuchen Sie nicht, die Geräte zu öffnen.

Vergewissern Sie sich, dass die Netzspannung mit der Spannung auf dem Typenschild übereinstimmt. Versuchen Sie niemals, das Ladegerät gegen einen normalen Netzstecker auszutauschen.

Tragen Sie beim Bohren in Wände Sicherheitshandschuhe. Tragen Sie beim Bohren in Wände eine Schutzbrille. Vergewissern Sie sich beim Bohren in Wände, dass keine elektrischen Leitungen und Wasserrohre vorhanden sind. Stellen Sie Leitern auf ebenem und stabilem Boden und in einem sicheren Winkel auf. 3 Beschreibung

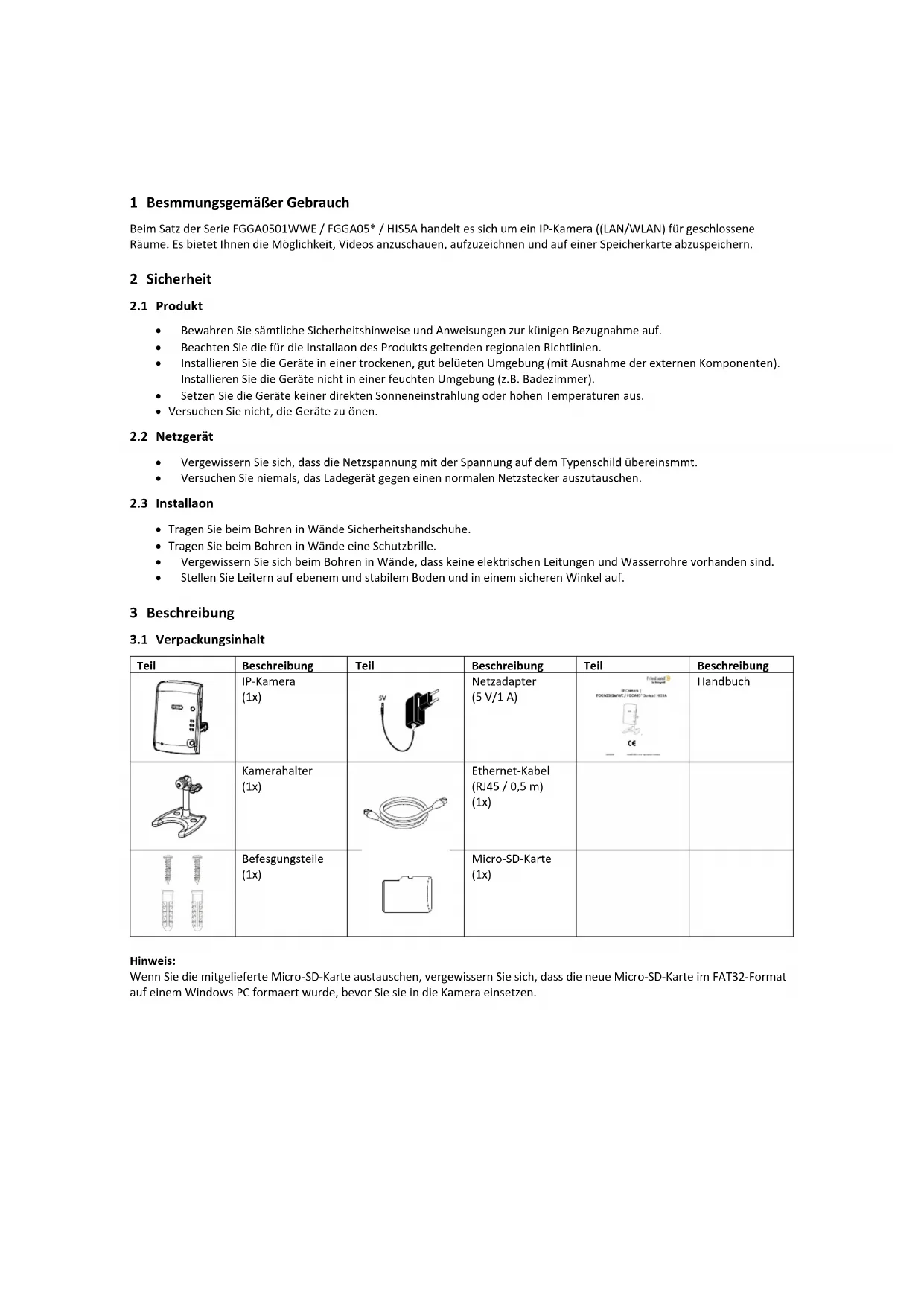

3.1 Verpackungsinhalt

Teil Beschreibung Teil Beschreibung Teil Beschreibung

Befestigungsteile (1x)

Hinweis: Wenn Sie die mitgelieferte Micro-SD-Karte austauschen, vergewissern Sie sich, dass die neue Micro-SD-Karte im FAT32-Format auf einem Windows PC formatiert wurde, bevor Sie sie in die Kamera einsetzen.15

3.2 Erforderliche Werkzeuge

Werkzeug Beschreibung Werkzeug Beschreibung

Sicherheitshandschuhe

Kreuzschraubendreher (#2)

Speicherkartenlesegerät für

(falls der PC kein eingebautes Speicherkartenlesegerät hat)

Sie müssen eine GlobalGuard Hausalarmanlage installieren und einrichten und ein Online-Konto erstellen, bevor Sie den Satz der Serie FGGA0501WWE / FGGA05* / HIS5A installieren. Betriebssystem Windows XP / Windows Vista / Windows 7 Web-Browser Internet Explorer 6.x (oder höher) Prozessor (CPU) Pentium 4: 1 GHz (oder höher) VGA-Karten-Auflösung 800x600 (oder höher) Grafikkartenspeichergröße 128 Mb (oder mehr) Internetbandbreite 512 kbps (empfohlene Hochladegeschwindigkeit für 1 Kamera) Speicherkarte Micro-SD: 4 GB (im Lieferumfang) / 32 GB (unterstützt) 4 Übersicht

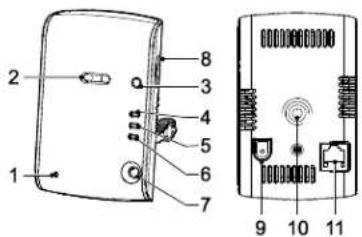

4. Anzeige für Micro-SD-Karte (gelb)

5. Ethernet-Verbindungsanzeige (blau)

6. Internet-Verbindungsanzeige (rot)

8. Speicherkartensteckplatz

9. Spannungsversorgungsbuchse

10. Befestigungspunkt für Kamerahalter

5.1 Montage der Kamera

1. Montieren Sie die Kamera auf den Kamerahalter.

2. Schrauben Sie die Kamera (1) auf den Kamerahalter.

Stellen Sie die Kamera auf den richtigen Winkel ein. Ziehen Sie den Knopf (2) an.

3. Lösen Sie die Rändelschraube (3).

4. Stellen Sie die Kamera (1) auf die richtige Position ein.

5. Ziehen Sie die Rändelschraube (3) an.

5.2 Installation der Kamera

Die Kamera hat eine eingebaute Infrarot-LED, die die Nachtsicht zur 24-Stunden-Überwachung ermöglicht. Die LED schaltet nachts automatisch ein und das Bild wechselt auf schwarz/weiß. Der Nachtsichtbereich beträgt bis zu 10 Meter. Verwenden Sie ggf. eine Lampe, um die Nachtsicht zu verbessern. Positionieren Sie die Kamera im Sichtbereich eines Tür-/Fensterkontakts oder eines PIR-Bewegungsmelders. Die Kamera kann Videos aufzeichnen, nachdem ein Melder von einem Eindringling ausgelöst wurde - vorausgesetzt, dass die Kamera mit den gleichen Ortseinstellungen wie der Melder eingerichtet wurde. Die Kamera hat im Freien eine Funk-Reichweite von bis zu 100 Metern. Die Verringerung des Funkbereichs hängt von der Behinderung zwischen Kamera und Funk-Router ab. Bei mehreren Wänden nimmt die Auswirkung auf den Bereich zu. Wandtyp Bereichseinschränkung Trockenbau-Trennwand 10-30% Einzelschicht-Mauerwerk 20-40% Doppelschicht-Mauerwerk 30-70% Metallplatte/Heizung 90-100%17 Wand Decke

1. Verwenden Sie den Kamerahalter, um die Position der

Befestigungslöcher an der Wand oder Decke zu markieren.

2. Bohren Sie entsprechend der Montageschlitze im

Kamerahalter Befestigungslöcher (5 mm) in die Wand oder Decke.

3. Stecken Sie die mitgelieferten Dübel in jedes

4. Befestigen Sie den Kameraständer mit den

mitgelieferten Schrauben an der Wand.

5. Schrauben Sie die Kamera auf den Kameraständer.

Stellen Sie die Kamera auf den richtigen Winkel ein. Ziehen Sie den Knopf an.

6. Lösen Sie die Rändelschraube.

7. Bewegen Sie die Kamera in die richtige Position.

8. Ziehen Sie die Rändelschraube an.

9. Verbinden Sie den Netzadapter mit der Kamera.

10. Schalten Sie die Kamera ein.

11. Kontrollieren Sie das Live-Video auf der Webseite.

12. Stellen Sie ggf. den Kamerawinkel ein.

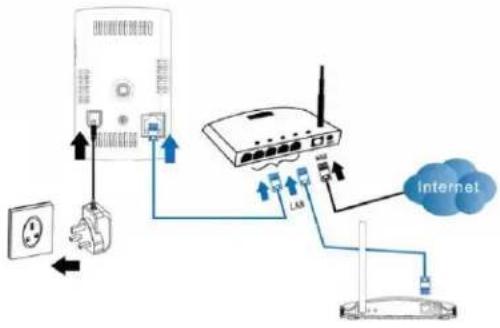

1. Schließen Sie die Kamera wie angegeben an.

Die Internet-Verbindungsanzeige leuchtet kontinuierlich, um anzuzeigen, dass die Internet- Verbindung erfolgreich hergestellt wurde. Hinweis: Die Kamera muss mit dem gleichen lokalen Netzwerk wie der IP-Gateway verbunden werden, um die Aufzeichnung sicherzustellen.18

5.4 Betrachten des Videos der Kamera

1. Melden Sie sich auf der Webseite

https://GlobalGuard.Friedland.co.uk mit Ihrem PC an. a) Geben Sie Ihre Kontoinformation ein: "Home-ID", "Admin/Benutzer-ID", "Passwort". b) Geben Sie den 4-stelligen Code ein. c) Klicken Sie auf "Login".

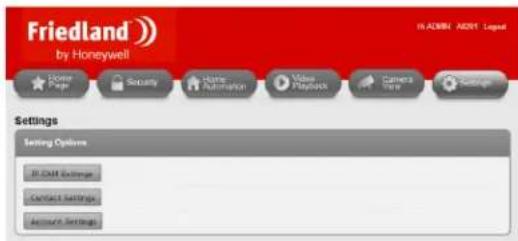

2. Fügen Sie die neue Kamera hinzu:

a) Klicken Sie auf "Settings" ["Einstellungen"]. b) Klicken Sie auf "IP CAM Settings" ["IP- Kameraeinstellungen"]. c) Klicken Sie auf "Add IPCAM" ["IP-Kamera hinzufügen"], um eine neue Kamera hinzuzufügen. d) Geben Sie die MAC-Adresse der Kamera ein. (Die MAC-Adresse ist auf der Kamera aufgedruckt.) Hinweis: Folgen Sie den Anweisungen auf dem Bildschirm, um die Kamera registrieren zu lassen, so dass sie einwandfrei mit Ihrer Anlage arbeitet.

3. Weisen Sie der Kamera die erweiterten Einstellungen zu:

- "Camera Info": Kameranummer (wird der Kamera automatisch zugewiesen) - "Assign Location": Kameraort - "Assign Camera Name": Kameraname - "Enable Wifi Function": schaltet die Wi-Fi-Funktion ein/aus. - "Audio": schaltet den Ton ein/aus

Die Anzeige am IP-Gateway leuchtet auf, um anzuzeigen, dass die neue Kamera in der Anlage aufgenommen wurde: Hinweis: Die 4 Anzeigen weisen auf den Verbindungsstatus von bis zu 8 Kameras hin: - Wenn Sie Kamera 1-4 verbinden, werden die Anzeigen 1-4 grün. - Wenn Sie Kamera 5 hinzufügen, wird Anzeige 1 orange (usw.). - Wenn Sie Kamera 1 trennen, aber Kamera 5 ist noch aktiv, wird Anzeige 1 rot (usw.).

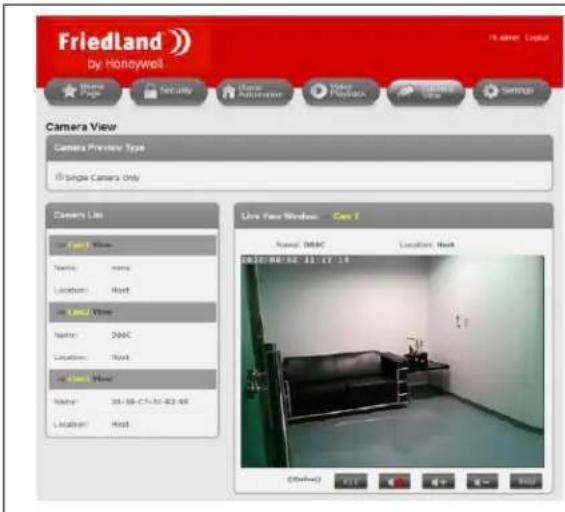

4. Klicken Sie auf "Camera View" ["Kameraansicht"].

5. Wählen Sie die Kamera.

6. Klicken Sie auf "View" ["Ansicht"].19

6 Funkverbindungs-Setup

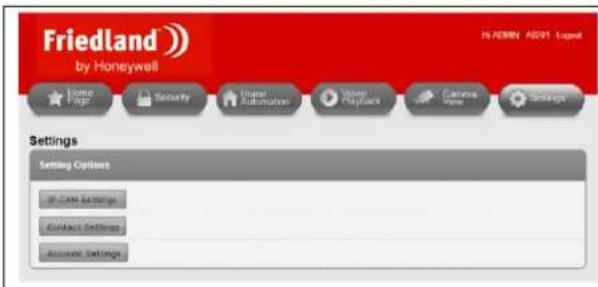

6.1 Funkverbindung (Router ohne WPS-Taste)

1. Melden Sie sich auf der Webseite

https://GlobalGuard.Friedland.co.uk mit Ihrem PC an.

2. Klicken Sie auf "Settings" ["Einstellungen"].

3. Klicken Sie auf "IP CAM Settings" ["IP-

4. Wählen Sie die Kamera (1).

5. Wählen Sie die Wi-Fi-Funktion (2).

6. Wählen Sie Audio (3).

7. Geben Sie die Funk-Sicherheitseinstellungen (4) ein:

- Funk-Netzwerk: Geben Sie den Namen des Funk- Netzwerks des Routers (SSID) ein. - Sicherheitstyp: Wählen Sie "Keiner", "WEP" oder "WPA/WPA2-PSK". - WEP-Modus: Wählen Sie "64-bit (5 Zeichen)", "64-bit (10 hex)", "128-bit (13 Zeichen)" oder "128-bit (26 hex)". Geben Sie den WEP-Schlüssel ein. - WPA-PSK-Modus: Wählen Sie "TKIP" oder "AES". Geben Sie den WPA-PSK-Schlüssel ein. Hinweis: "WPA2-PSK" wird ebenfalls unterstützt. "WPA Enterprise" und "WPA2 Enterprise" werden nicht unterstützt.

8. Klicken Sie auf "Apply" ["Bestätigen"] (5), um die

Änderungen zu speichern. Warten Sie ca. eine Minute. Hinweis: Die IP-Kamera muss mit dem gleichen lokalen Netzwerk wie der IP-Gateway verbunden werden.

9. Trennen Sie das Ethernet-Kabel von der Kamera, um

die Funkverbindung zu starten. Die Anzeigen an der Kamera gehen abwechselnd an uns aus. Innerhalb einer Minute gehen die Anzeigen an der Kamera aus und die Kamera startet neu. Wurde die Funkverbindung hergestellt, blinkt die Ethernet-Verbindungsanzeige und die Internet- Verbindungsanzeige und die Micro-SD-Karten-Anzeige leuchten kontinuierlich.

Hinweis: - Wenn Sie die Kamera an einem neuen Ort montieren, trennen Sie den Netzadapter von der Wandsteckdose, bringen Sie die Kamera zum gewünschten Ort und verbinden Sie den Netzadapter wieder mit der Wandsteckdose. Wenn Sie die Kamera viel weiter vom Funk-Router weg bewegen, kontrollieren Sie die Signalstärke der Funkverbindung mit dem Signalstärkemesser Ihres PCs oder Smartphones als Richtlinie. - Wenn Sie die festverdrahtete Ethernet-Verbindung nutzen, schließen Sie das Ethernet-Kabel wieder an der Kamera an. Ist die Funkverbindung zwischen der Kamera und dem Router schlecht, kann ebenfalls eine festverdrahtete Verbindung erforderlich sein.20

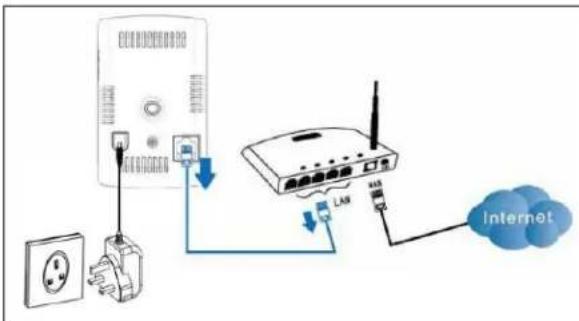

6.2 Funkverbindung (Router mit WPS-Taste)

1. Trennen Sie das Ethernet-Kabel von der Kamera, um die

Funkverbindung zu starten.

2. Drücken Sie auf die WPS-Taste am Router und lassen Sie

sie los. Drücken Sie innerhalb einer Minute auf die WPS- Taste an der Kamera und lassen Sie sie los. Die Anzeigen an der Kamera gehen abwechselnd an uns aus. Innerhalb einer Minute gehen die Anzeigen an der Kamera aus. Wurde die Funkverbindung hergestellt, leuchtet die Ethernet-Verbindungsanzeige auf. 7 Bedienung

1. Melden Sie sich auf der Webseite

https://GlobalGuard.Friedland.co.uk mit Ihrem PC an.

2. Klicken Sie auf "Camera View" ["Kameraansicht"].

3. Wählen Sie die Kamera.

4. Klicken Sie auf "View" ["Ansicht"].

Hinweis: Die Apple/Android GlobalGuard Apps können verwendet werden, um die mit Ihrer Anlage verbundenen Kameras zu betrachten. Laden Sie die App beim Apple Store oder bei Google Play (Android) herunter. Verwenden Sie Ihre Anmelde-Details für Ihr GlobalGuard Online-Konto, um sich anzumelden.

7.2 Aufzeichnen von Video auf die Micro-SD-Karte

7.2.1 Manuelles Aufzeichnen von Videos

1. Klicken Sie auf "REC" ["AUFZEICHNEN"], um eine ca. 30 Sekunden lange Aufzeichnung zu starten.

2. Klicken Sie erneut 1x auf "REC" ["AUFZEICHNEN"], um die Aufzeichnung zu stoppen.

7.2.2 Aufzeichnen von Video durch Melder

Wird ein Tür-/Fensterkontakt oder ein PIR-Bewegungsmelder ausgelöst, während Ihre Alarmanlage scharfgestellt ist, lokalisiert das IP-Gateway die entsprechende IP-Kamera des gleichen Orts und informiert diese, eine Aufnahme mit ca. 30 Sekunden Länge zu starten. Hinweis: Wird der Kameraort auf "None" ["Keiner] eingestellt, wird aufgezeichnet, sobald ein beliebiger Melder ausgelöst wird. Alle Kameras zeichnen auf, wenn das Bedienfeld Ereignisbedingungen wie "Panik", "Sabotage", "Feuer" und "Bedrohung" feststellt - und zwar unabhängig vom Ort, auf den die Kamera eingestellt ist.21

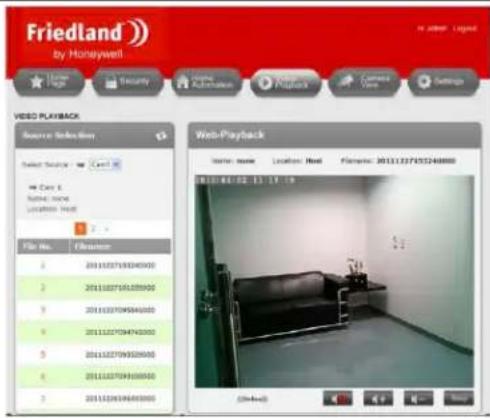

7.3 Wiedergabe von Videodateien aus dem Internet

1. Melden Sie sich auf der Webseite

https://GlobalGuard.Friedland.co.uk mit Ihrem PC an.

2. Klicken Sie auf "Video Playback" ["Videowiedergabe"].

3. Wählen Sie die Kamera.

4. Klicken Sie auf das Symbol , um die Wiedergabeliste

5. Klicken Sie auf den Dateinamen.

Namensformat der Videodatei

Jahr Monat Tag Stunde Minute Sekunde Suffix des Dateinamens

7.4 Sicherung von Videodateien von der Micro-SD-Karte auf dem PC

1. Nehmen Sie die Micro-SD-Karte aus der Kamera.

2. Setzen Sie die Micro-SD-Karte in ein geeignetes Speicherkartenlesegerät Ihres PCs ein.

- Falls Ihr PC Micro-SD-Karten direkt lesen kann, setzen Sie die Micro-SD-Karte in das eingebaute Speicherkartenlesegerät ein. - Falls Ihr PC Micro-SD-Karten nicht direkt lesen kann, verwenden Sie ein geeignetes externes Speicherkartenlesegerät.

3. Nachdem Ihr PC das Speichermedium gefunden hat, kopieren Sie den Ordner mit den Videodateien auf einen Platz auf

4. Ist der Vorgang abgeschlossen, entfernen Sie die Micro-SD-Karte aus dem Speicherkartenlesegerät.

5. Setzen Sie die Micro-SD-Karte in die Kamera ein.

6. Schalten Sie die Kamera aus, warten Sie einige Sekunden und schalten Sie sie wieder ein, um sicherzustellen, dass die

Kamera Ihre Funktionen ordnungsgemäß neu hochfahren kann.

7.5 Wiedergabe von Videodateien, die auf dem PC gespeichert sind

Sind auf Ihrem PC Videodateien gespeichert, können Sie die Dateien unter Verwendung der GlobalGuard CamPlay-Software auf Ihrem PC wiedergeben.

1. Rufen Sie den Internet Explorer auf Ihrem PC auf.

2. Rufen Sie die Webseite "https://GlobalGuard.Friedland.co.uk" auf.

3. Laden Sie die GlobalGuard CamPlay-Software und das GlobalGuard-Softwarehandbuch herunter.

4. Installieren Sie die Software.

5. Öffnen Sie die Software.

6. Siehe Abschnitt "GlobalGuard CamPlay-Software" im GlobalGuard-Softwarehandbuch.

Hinweis: Nicht alle Funktionen der GlobalGuard CamPlay-Software sind für die GlobalGuard-Kamera anwendbar.22 8 Fehlersuche PROBLEM URSACHE ABHILFE Die Internetverbindungsanzeige an der Kamera blinkt. Die Internetverbindung funktioniert nicht richtig. Vergewissern Sie sich, dass die Internetverbindung richtig funktioniert. Die Bildqualität ist schlecht, wenn die Kamera über die Funkverbindung mit dem Router verbunden ist. Die Kamera ist zu weit vom Router entfernt. Installieren Sie die Kamera näher am Router. Mit dem Router sind zu viele Geräte verbunden. Trennen Sie einige Geräte vom Router. Das Video kann aus der Ferne betrachtet werden, aber die Videoqualität ist schlecht und das Video wird gelegentlich von selbst getrennt und wieder verbunden. Die Internetverbindung ist nicht schnell genug. Rüsten Sie die Internetverbindung bei Ihrem Internet-Dienstleister (ISP) auf. Die Kamera benötigt eine Hochladegeschwindigkeit von mindestens 512 kbps. Auf dem PC ist ein lauter von der Kamera ausgehender Pfeifton zu hören. Die Kamera befindet sich zu nahe am PC.

1. Verringern Sie die Lautstärke des PCs.

2. Verringern Sie die Kameralautstärke.

9 Technische Daten Betriebsspannung

Gleichspannung: 5 V / 1 A Betriebsbedingungen Betriebstemperatur 0 °C ~ 50 °C (Gebrauch nur in geschlossenen Räumen)

Relative Luftfeuchtigkeit 20% ~ 80% Funkschnittstelle IEEE 802.11n 90-150 Mbps IEEE 802.11g 6-54 Mbps IEEE 802.11b 1-11 Mbps Leistung des Senders 14,5 dBm typischerweise bei 802.11g 17,5 dBm typischerweise bei 802.11b Empfindlichkeit des Empfängers 54 Mbps: typischerweise -73 dBm bei 10% PER 11 Mbps: typischerweise -86 dBm bei 10% PER Antennenverstärkung 0,01 dBi Kommunikationsbereich

100 m (im Freien) Bildsensor

RGB VGA 1/4 Zoll CMOS Getrennte Bildsensoren für Tag und Nacht Automatische Belichtungssteuerung Automatischer Weißabgleich Automatische Helligkeitssteuerung Automatische Antennenverstärkungssteuerung Lichtempfindlichkeit

3,2 mm F2,0 Sichtwinkel: 60,3° Feste Blende Getrennte Linsen für Tag und Nacht Nachtsichtreichweite

H.264 Baseline-Profilstufe 3.1 Auflösung der Anzeige

Micro-SD: 4 GB (im Lieferumfang) / 32 GB (unterstützt) Videoaufzeichnungskapazität

ca. 300 Videoclips mit jeweils 33 Sekunden (2GB)23 10 Entsorgung und Wiederverwertung Das Produkt ist gemäß der Richtlinie für elektrische und elektronische Geräte (WEEE) klassifiziert. Das Produkt und die Batterien des Monitors dürfen nicht über den Hausmüll oder gewerblichen Abfall entsorgt werden. Am Ende der Lebensdauer muss die Verpackung und das Produkt über eine geeignete Wiederverwertungsstelle entsorgt werden. Informationen über die verfügbaren Wiederverwertungsstellen finden Sie bei Ihrer Bezirksverwaltung oder dort, wo Sie das Produkt erworben haben. 11 EG-Konformitätserklärung Novar ED&S erklärt hiermit, dass das Produkt den wesentlichen Anforderungen und anderen relevanten Richtlinien für Funkanlagen und Telekommunikationsendeinrichtungen (R&TTE) entspricht (1995/5/EG). 12 Garantie Novar ED&S führt nach eigenem Ermessen Austausch- oder Reparaturarbeiten durch, falls das Produkt durch Material- oder Verarbeitungsmängel innerhalb eines Zeitraums von 2 Jahren schadhaft wird. Falls das Produkt nicht im Einklang mit den Anweisungen installiert, betrieben oder gewartet wurde, nicht bestimmungsgemäß verwendet wurde oder falls versucht wurde, das Produkt zu reparieren, zu zerlegen oder in irgendeiner Weise zu verändern, erlischt die Garantie selbstverständlich. Die Garantie legt die gesamte Haftung seitens Novar ED&S dar. Die Garantie erstreckt sich nicht auf Folgeverluste, Folgeschäden oder Installationskosten, die durch ein defektes Produkt entstanden sind. Die Garantie berührt in keiner Weise gesetzliche oder andere Rechte eines Verbrauchers und gilt nur für Produkte, die innerhalb der EU installiert wurden. Falls ein Teil fehlerhaft wird, muss das Produkt zur Verkaufsstelle zurückgebracht werden. In diesem Fall wird folgendes benötigt:

2. Vollständige Fehlerbeschreibung.

3. Alle relevanten Batterien (herausgenommen).

13 Kundenbetreuung Weitere Produktinformationen und vollständige Installationshandbücher finden Sie unter www.friedlandproducts.com Service Helpline Deutschland
