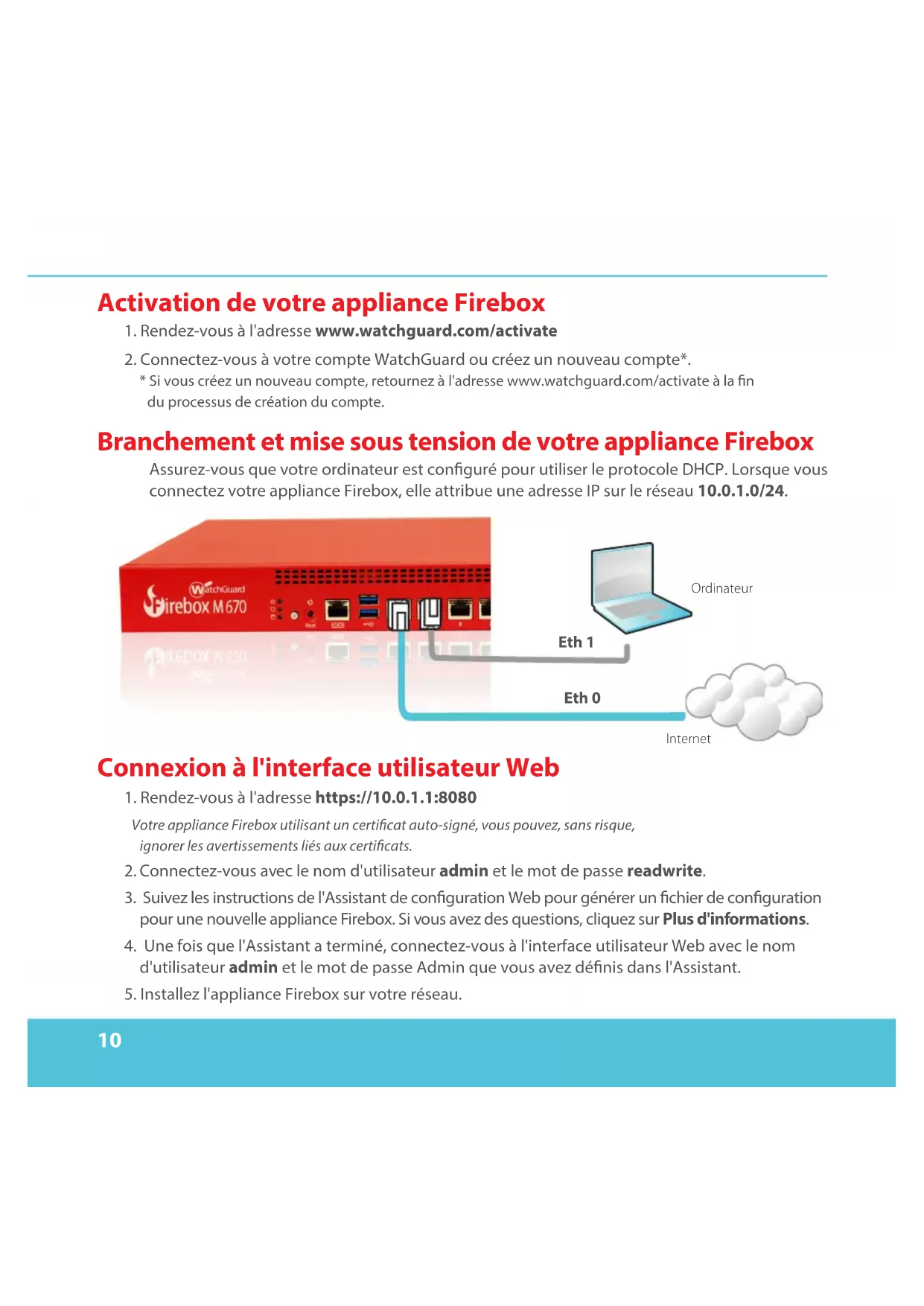

MODE D'EMPLOI Firebox M670 WatchGuard

1. Rendez-vous à l'adresse www.watchguard.com/activate

2. Connectez-vous à votre compte WatchGuard ou créez un nouveau compte*.

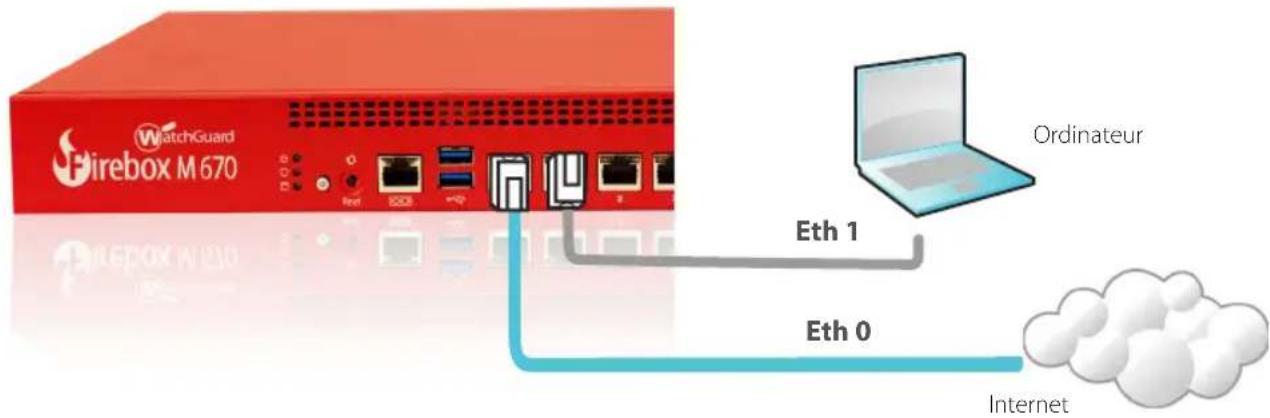

• Si vous créez un nouveau compte, retournez à l'adresse www.watchguard.com/activate à la n duprocessus de création du compte. Branchement et mise sous tension de votre appliance Firebox Assurez-vous que votre ordinateur est conguré pour utiliser le protocole DHCP. Lorsque vous connectez votre appliance Firebox, elle attribue une adresseIP sur le réseau 10.0.1.0/24.

Connexion à l'interface utilisateur Web

1. Rendez-vous à l'adresse https://10.0.1.1:8080

Votre appliance Firebox utilisant un certicat auto-signé, vous pouvez, sans risque, ignorer les avertissements liés aux certicats.

2. Connectez-vous avec le nom d'utilisateur admin et le mot de passe readwrite.

3. Suivez les instructions de l'Assistant de conguration Web pour générer un chier de conguration

pour une nouvelle appliance Firebox. Si vous avez des questions, cliquez sur Plus d'informations.

4. Une fois que l'Assistant a terminé, connectez-vous à l'interface utilisateur Web avec le nom

d'utilisateur admin et le mot de passe Admin que vous avez dénis dans l'Assistant.

5. Installez l'appliance Firebox sur votre réseau.

Eth 1 Eth 0 Français OrdinateurInternet11 Français Après avoir exécuté l'Assistant de conguration Web, votre appliance Firebox présente une conguration de base:• Autorisation des connexions sortantes FTP, Ping, DNS, TCP et UDP• Blocage de tout le trac non demandé en provenance du réseau externe• Inspection du trac sortant FTP, HTTP et HTTPS

• Utilisation de services de sécurité sous licence pour protéger les réseaux approuvés et en option Étapes suivantes Félicitations! Vous avez à présent terminé la conguration de base de votre appliance Firebox. Vous pouvez utiliser l'interface utilisateur Web pour consulter et modier votre conguration, mais aussi pour gérer et contrôler votre appliance. Autrement, vous pouvez télécharger et installer WatchGuard System Manager (WSM) et utiliser Policy Manager et la suite WSM d'outils de gestion etde surveillance. Voici quelques recommandations pour débuter: Vériez votre connectivité Internet
• Une fois votre appliance Firebox installée sur votre réseau, assurez-vous que vos utilisateurs peuvent naviguer correctement sur Internet. Procurez-vous le logiciel le plus récent Pour mettre à niveau le système d'exploitation de l'appliance Firebox: 1. Connectez-vous à l'interface utilisateur Web de Fireware.

2. Sélectionnez System > Upgrade OS (Système > Mise à niveau du système d'exploitation).

Pour obtenir la toute dernière version de WSM, de WatchGuard Dimension, des clients VPN et d'autres logiciels pour votre appliance Firebox:

1. Rendez-vous à l'adresse www.watchguard.com/support et cliquez sur Download

Software (Téléchargements de logiciels). 2. Recherchez la page des téléchargements de logiciels pour l'appliance FireboxM370/470/570/670 et sélectionnez le logiciel à installer. Examen des caractéristiques et fonctions de votre appliance Firebox Accédez à l'interface utilisateur Web ou aux outils de WatchGuard System Manager et cliquez sur l'icône d'Aide d'une page ou d'une boîte de dialogue pour en savoir plus sur les fonctions de gestion, de surveillance et de sécurité de votre appliance Firebox. Français12 À propos des témoins d'état de votre appliance Firebox Indicateurs des interfacesRJ45: les interfaces0 à7 présentent deux indicateurs. Celui de droite indique l'état de la connexion del'interface. Celui de gauche indique l'activité de l'interface. Indicateur Couleur de l'indicateur État de l'interface Connexion (droit) Jaune Liaison à 1000Mbps Vert Liaison à 100Mbps Éteint Liaison à 10Mbps ou aucune liaison Activité (gauche) Jaune, clignotant Sous tension, activité réseau Éteint Hors tension, aucune connexion Stockage (Stockage) ( ): lorsque la mémoire mSATA ou le disque dur est actif, l'indicateur destockage est jaune. Activation/désactivation ( ): lorsque l'appliance Firebox est activée et prête à transmettre dutrac, cet indicateur passe au vert. Lorsque l'appliance Firebox est sous tension mais qu'elle n'est pas prête à transmettre du trac, cet indicateur est rouge. Alimentation ( ): situé à l'avant gauche, l'indicateur d'alimentation est vert lorsque l'appliance Firebox est sous tension. Bouton d'alimentation ( ): ce bouton, situé à l'avant de l'appliance Firebox, s'allume pour indiquer le statut de l'alimentation. Il est vert lorsque l'appliance Firebox est sous tension, et rouge lorsque l'alimentation est disponible, mais que l'appliance est hors tension. Lorsque ce bouton estrouge, appuyez dessus pour mettre l'appliance sous tension. Lorsque ce bouton est vert, maintenez-le enfoncé pendant cinq secondes pour mettre l'appliance Firebox hors tension.13 Installation des modules d'interface Pour les appliances Firebox M470, M570 et M670, vous pouvez installer n’importe quel module d’interface pris en charge. Vous devez installer les modules d’interface avant de pouvoir activer les interfaces dans la conguration des appliances. Les modules d’interface pris en charge sont les suivants :

• Module en cuivre à 8ports (1Gb) de l'appliance WatchGuard FireboxM

• Module en bre SFP à 8ports de l'appliance WatchGuard FireboxM

• Module en bre SFP+ à 4ports (10Gb) du WatchGuard FireboxM Important:vous devez mettre l'appliance Firebox hors tension avant d'installer ou de retirer un module d'interface. Pour plus d'informations concernant les modules d'interface disponibles et des instructions pourl'installation, reportez-vous au Guide du matériel disponible à l'adresse: www.watchguard.com/help/documentation/hardware.asp Installation de votre appliance Firebox Pour obtenir des instructions sur l'installation de votre appliance Firebox dans une baie réseau, reportez-vous au Firebox M370/470/570/670 Hardware Guide Rétablissement des paramètres d'usine de l'appliance Firebox En cas de besoin, vous pouvez réinitialiser votre appliance Firebox sur ses paramètres d'usine. Par exemple, vous pouvez réinitialiser votre appliance si vous ne connaissez pas le mot de passe du compte administrateur ou si vous souhaitez recommencer avec une nouvelle conguration. Assurez-vous de sauvegarder la conguration de votre appliance Firebox avant de procéder àlaréinitialisation, an de pouvoir la restaurer ultérieurement si nécessaire. Pour plus d'informations sur la réinitialisation de votre appliance Firebox, reportez-vous au Firebox M370/470/570/670 Hardware Guide (Guide du matériel FireboxM5600), disponible à l'adresse: www.watchguard.com/help/documentation/hardware.asp Français14 Firebox aktivieren
