Type de produit	Pare-feu matériel (appliance de sécurité réseau)
Marque	WatchGuard
Modèle	Firebox M470
Dimensions (L x P x H)	Environ 44 x 36 x 4,4 cm (format rack 1U)
Poids	Environ 7 kg
Alimentation	AC 100-240V, 50/60 Hz, redondante (double bloc)
Consommation électrique	Max 150 W
Interfaces réseau intégrées	8 ports RJ45 (1 GbE) avec indicateurs d'activité et de liaison
Modules d'interface optionnels	Module 8 ports cuivre (1 Gb), module 8 ports SFP (1 Gb), module 4 ports SFP+ (10 Gb)
Fonctions principales	Pare-feu, inspection étatique, VPN (IPSec/SSL), prévention des intrusions, filtrage web, antivirus, contrôle des applications
Gestion	Interface Web (HTTPS), WatchGuard System Manager (WSM), Policy Manager
Sécurité	Blocage du trafic non sollicité, inspection du trafic sortant FTP/HTTP/HTTPS, services de sécurité sous licence
Voyants lumineux	Alimentation (vert), activation (vert/rouge), stockage (jaune), activité interface (jaune clignotant), liaison interface (jaune/vert/éteint)
Bouton d'alimentation	Avant, allumé vert (appareil sous tension), rouge (sous tension mais éteint), appui long 5s pour extinction
Réinitialisation usine	Possible via procédure matérielle (consulter le guide matériel)
Installation rack	Support rack 19 pouces (1U), kit de montage inclus
Entretien et nettoyage	Dépoussiérage régulier, utilisation dans un environnement propre et aéré
Pièces détachées et réparabilité	Modules d'interface remplaçables, bloc d'alimentation redondant, pas de pièces réparables par l'utilisateur (sauf modules)
Informations générales	Conforme aux normes CNR-210, Classe A ITE (VCCI), nécessite activation en ligne

FOIRE AUX QUESTIONS - Firebox M470 WatchGuard

Comment activer mon Firebox M470 ?

Rendez-vous sur www.watchguard.com/activate, connectez-vous à votre compte WatchGuard ou créez-en un, puis suivez les instructions pour générer un fichier de configuration.

Quelle est l'adresse IP par défaut pour accéder à l'interface Web ?

L'adresse par défaut est https://10.0.1.1:8080. Votre ordinateur doit être configuré en DHCP pour obtenir une adresse sur le réseau 10.0.1.0/24.

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est readwrite. Après la configuration initiale, vous définissez un nouveau mot de passe.

Que faire si j'ai oublié le mot de passe administrateur ?

Vous pouvez réinitialiser l'appliance à ses paramètres d'usine. Consultez le Firebox M370/470/570/670 Hardware Guide pour la procédure. Sauvegardez votre configuration avant si possible.

Comment interpréter les voyants lumineux des interfaces RJ45 ?

Le voyant de droite indique l'état de la connexion : jaune pour 1 Gb, vert pour 100 Mb, éteint pour 10 Mb ou absence. Le voyant de gauche indique l'activité : jaune clignotant signifie trafic réseau.

Puis-je installer des modules d'interface supplémentaires ?

Oui, le Firebox M470 prend en charge des modules optionnels : 8 ports cuivre (1 Gb), 8 ports SFP (1 Gb) et 4 ports SFP+ (10 Gb). L'installation doit se faire hors tension.

Comment mettre à jour le système d'exploitation de l'appliance ?

Connectez-vous à l'interface Web, allez dans Système > Mise à niveau du système d'exploitation. Téléchargez le logiciel depuis le site de support WatchGuard.

Quels services de sécurité sont inclus avec l'appliance ?

L'appliance offre l'inspection du trafic sortant FTP, HTTP et HTTPS, le blocage du trafic non sollicité, et des services sous licence comme la prévention des intrusions, le filtrage web et l'antivirus.

Comment installer le Firebox M470 dans un rack ?

Utilisez le kit de montage fourni. Référez-vous au Firebox M370/470/570/670 Hardware Guide pour les instructions détaillées. Assurez-vous que l'appliance est hors tension.

Que signifie le voyant d'alimentation rouge ?

Un voyant d'alimentation rouge indique que l'alimentation est connectée mais que l'appliance est hors tension. Appuyez sur le bouton d'alimentation pour la mettre sous tension.

MODE D'EMPLOI Firebox M470 WatchGuard

Guide de démarrage rapide

Kurzanleitung

Guida introductiva

☆VITCKSATAI·GAWID

即在整切]

Guía Rápida

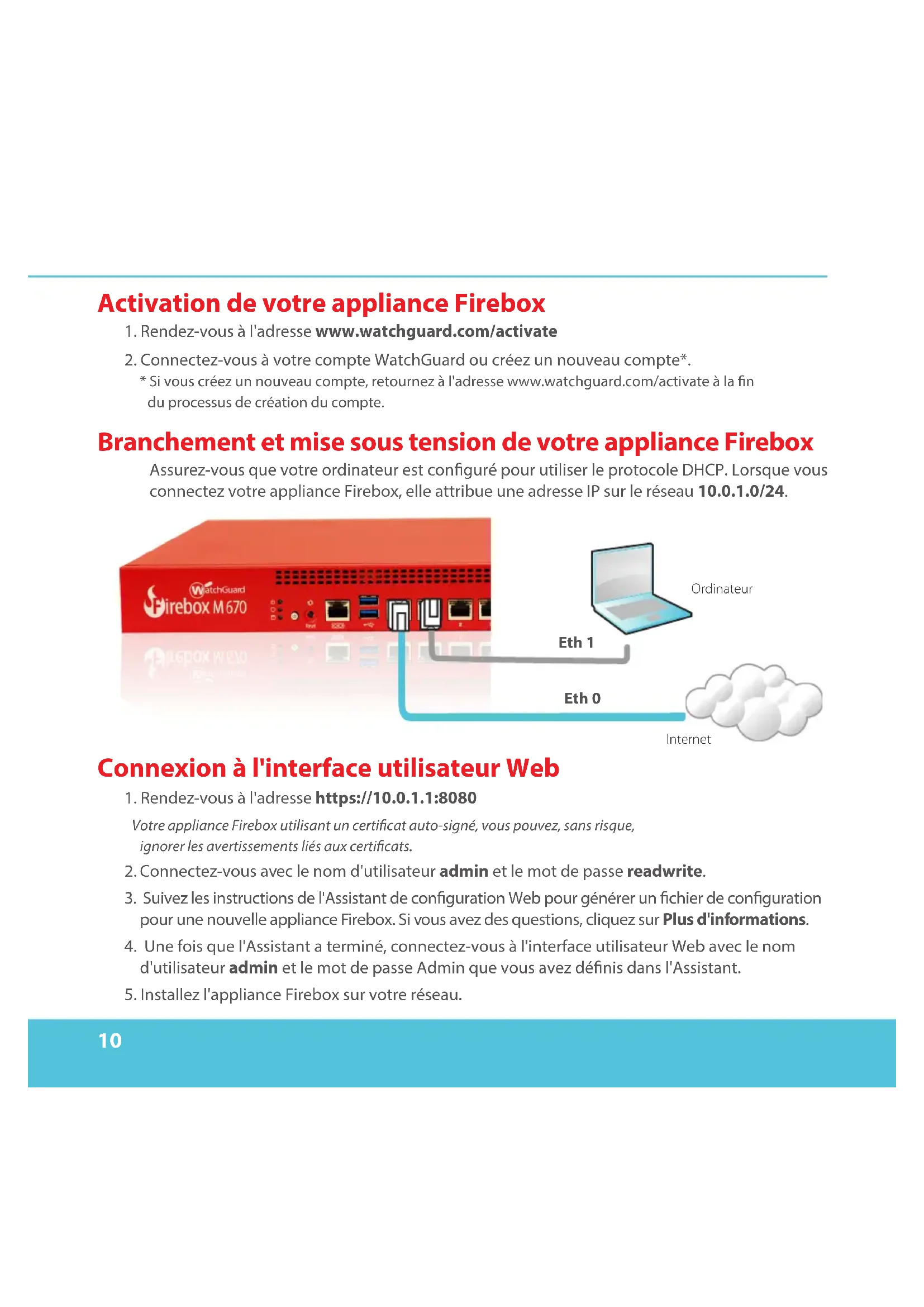

Activation de votre appliance Firefox

1. Rendez-vous à l'adresse www.watchguard.com/activate

2. Connectez-vous à votre compte WatchGuard ou créez un nouveau compte*.

3. Si vous creez un nouveau compte, returnez à l'adresse www.watchguard.com/activate à la fin du processus de création du compte.

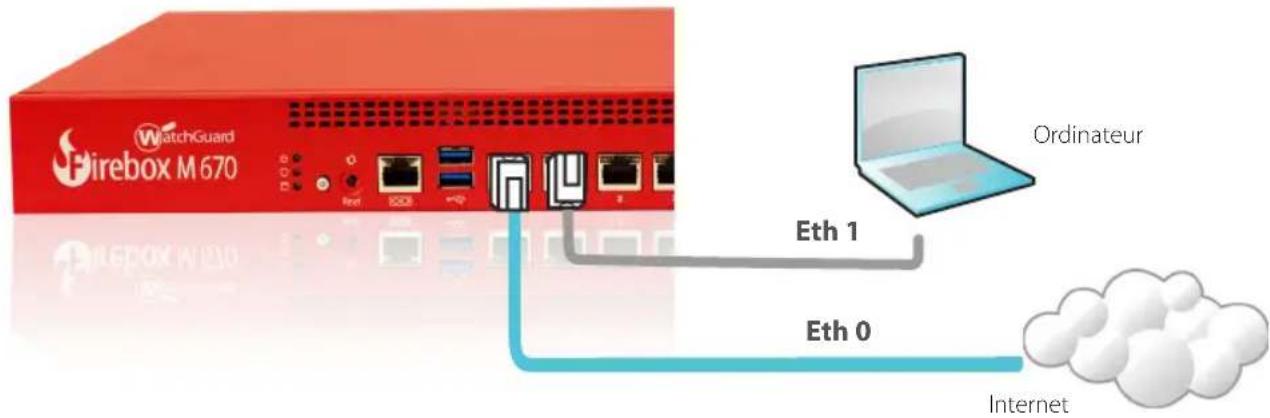

Branchement et mise sous tension de votre appliance Firebox

Assurez-vous que votre ordinateur est configuré pour utiliser le protocole DHCP. Lorsque vous connectez votre appliance Firebox, elle attribue une adresse IP sur le réseau 10.0.1.0/24.

Connexion à l'interface utilisateur Web

1. Rendez-vous à l'adresse https://10.0.1.1:8080

Votre appliance Firebox utilisant un certificat auto-signé, vous pouvez, sans risque, ignorer les avertissements liés aux certificats.

1. Connectez-vous avec le nom d'utilisateur admin et le mot de passer readwrite.
2. Suivez les instructions de l'Assistant de configuration Web pour générer un fjichier de configuration pour une nouvelle appliance Firebox. Si vous avez des questions, cliquez sur Plus d'informations.
3. Une fois que l'Assistant a terminé, connectez-vous à l'interface utilisateur Web avec le nom d'utilisateur admin et le mot de passer Admin que vous avez définis dans l'Assistant.
4. Installéz l'appliance Firebox sur votre réseau.

Après avoir executé l'Assistant de configuration Web, votre appliance Firebox présente une configuration de base :

• Autorisation des connexions sortantes FTP, Ping, DNS, TCP et UDP
• Blocage de tout le traffic non demandé en provenance du réseau externe
• Inspection du traffic sortant FTP, HTTP et HTTPS
• Utilisation de services de sécurité sous licence pour protégéger les reseaux approuvés et en option

Étapes suivantes

Félicitations! Vous avez à présent terminé la configuration de base de votre appliance Firebox. Vous pouvez utiliser l'interface utilisateur Web pour consulter et modifier votre configuration, mais aussi pour gérer et contrôleur toute appliance. Autrement, vous pouze télécharger et installer WatchGuard System Manager (WSM) et utiliser Policy Manager et la suite WSM d'outils de gestion et de surveillance. Voici quelques recommendations pour débuter:

Vérifiez votre connectivité Internet

• Une fois votre appliance Firebox installée sur votre réseau, assurez-vous que vos utilisateurs peuvent naviguer correctement sur Internet.

Procurez-vous le calculé le plus recent

Pourmettreàniveaulesystemedexploitationdel'applianceFirebox：

1. Connectez-vous à l'interface utilisateur Web de Fiware.

2. Sélectionnez System > Upgrade OS (Système > Mise à niveau du système d'exploitation).

Pour obtenir la toute dernière version de WSM, de WatchGuard Dimension, des clients VPN et d'autres logiciels pour votre appliance Firebox :

1. Rendez-vous à l'adresse www.watchguard.com/support et cliquez sur Download Software (Téléchangements de logiciels).
2. Recherche la page des télécharges de logiciels pour l'appliance Firebox M370/470/570/670 et selectionnez le logiciel à installer.

Examen des caractéristiques et fonctions de votre appliance Firebox

Accedez à l'interface utilisateur Web ou aux outils de WatchGuard System Manager et cliquez sur l'icone d'Aide d'une page ou d'une boite de dialogue pour en savoir plus sur les fonctions de gestion, de surveillance et de sécurité de votre appliance Firebox.

À propos des témoins d'etat de votre appliance Firebox

Indicateurs des interfaces RJ45 :

les interfaces 0 à 7présentent deux indicateurs. Celui de droite indique l'etat de la connexion de l'interface. Celui de gauche indique l'activité de l'interface.

Indicateur Couleur de l'indicateur État de l'interface
Connexion (droit) Jaune Liaison à 1 000 Mbps
	Vert Liaison à 100 Mbps
	Éteint Liaison à 10 Mbps ou aucune liaison
Activité (gauche) Jaune, clignotant Sous tension, activités réseau
	Éteint Hors tension, aucune connexion

Stockage (Stockage) ( ): lorsque la mémoire mSATA ou le disque dur est actif, l'indicateur de stockage est jaune.

Activation/désactivation (O): lorsque l'appliance Firebox est activée et préte à transmettre du traffic, cet indicateur passé au vert. Lorsque l'appliance Firebox est sous tension mais qu'elle n'est pas préte à transmettre du traffic, cet indicateur est rouge.

Alimentation (O) : situé à l'avant gauche, l'indicateur d'alimentation est vert lorsque l'appliance Firebox est sous tension.

Bouton d'alimentation (O): ce bouton, situé à l'avant de l'appliance Firebox, s'allume pour indiquer le statut de l'alimentation. Il est vert lorsque l'appliance Firebox est sous tension, et rouge lorsque l'alimentation est disponible, mais que l'appliance est hors tension. Lorsque ce bouton est rouge, appuyez dessus pourmettre l'appliance sous tension. Lorsque ce bouton est vert, maintenez-le,enforcépendant cinq secondes pourmettre l'appliance Firebox hors tension.

Installation des modules d'interface

Pour les appliances Firebox M470, M570 et M670, vous pouvez installer n'importequel module d'interface pris en charge. Vousdezest Installer les modules d'interface avant de pouvoir activer les interfaces dans la configuration des appliances. Les modules d'interface pris en charge sont les suivants:

• Module en cuivre à 8 ports (1 Gb) de l'appliance WatchGuard Firebox M
• Module en fibre SFP à 8 ports de l'appliance WatchGuard Firebox M
• Module en fibre SFP+ à 4 ports (10 Gb) du WatchGuard Firebox M

Important :vous doivent l'appliance Firebox hors tension avant d'installer ou de retarder un module d'interface.

Pour plus d'informations concernant les modules d'interface disponibles et des instructions pour l'installation, reportez-vous au Guide du matériel disponible à l'adresse :

Installation de votre appliance Firebox

Pour obtenir des instructions sur l'installation de votre appliance Firebox dans une baie réseau, reportez-vous au Firebox M370/470/570/670 Hardware Guide

Rétablissement des paramètres d'usine de l'appliance Firebox

En cas de besoin, vous pouvez réinitialiser votre appliance Firebox sur ses paramètres d'usine. Par exemple, vous pouvez réinitialiser votre appliance si vous ne connaissiez pas le mot de passer du compte administrateur ou si vous souhaitez recommencer avec une nouvelle configuration. Assurez-vous de sauvégarder la configuration de votre appliance Firebox avant de procéder à la réinitialisation, afin de pouvoir la restaurer ultérieurement si nécessaire.

Pour plus d'informations sur la réinitialisation de votre appliance Firefox, reportez-vous au Firefox M370/470/570/670 Hardware Guide (Guide du matériel Firefox M5600), disponible à l'adresse: www.watchguard.com/help/documentation/hardware.asp

Firebox aktivieren

Conecte à interface de usuario da web

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux apparèils radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas produit de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Japan VCCI Notice (Class A ITE)
