Firebox M670 - Cortafuegos WatchGuard - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortafuegos de hardware (appliance de seguridad de red)
Marca	WatchGuard
Modelo	Firebox M670
Factor de forma	1U montable en rack (montaje en bastidor)
Dimensiones (aprox.)	44,5 x 43,2 x 4,4 cm
Peso (aprox.)	7,2 kg
Consumo eléctrico (estimado)	180-250 W (según módulos)
Alimentación	Redundante, entrada 100-240 VCA, 50-60 Hz
Interfaces RJ-45 (1 Gb)	8 puertos (0-7), indicadores de estado (conexión y actividad)
Módulos de interfaz opcionales	Cobre 8 puertos 1 Gb, Fibra SFP 8 puertos, Fibra SFP+ 4 puertos 10 Gb
Rendimiento del cortafuegos (estimado)	Hasta 30 Gbps
Funciones de seguridad principales	Inspección FTP/HTTP/HTTPS, bloqueo de tráfico no solicitado, servicios bajo licencia (IPS, antimalware, etc.)
Gestión	Interfaz web (https://10.0.1.1:8080), WatchGuard System Manager (WSM)
Configuración inicial	Asistente web, activación en línea (www.watchguard.com/activate)
Restablecimiento de fábrica	Procedimiento descrito en la guía de hardware
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave seco, no obstruir las rejillas de ventilación
Seguridad y cumplimiento	CNR-210 Canadá (clase A), VCCI Japón (clase A), certificaciones CE, FCC
Piezas de repuesto y reparabilidad	Módulos de interfaz disponibles por separado; ninguna pieza reparable por el usuario
Información general	Manual completo disponible en PDF (52 páginas); soporte en línea WatchGuard

Preguntas frecuentes - Firebox M670 WatchGuard

¿Cómo activar mi Firebox M670?

Vaya a www.watchguard.com/activate, inicie sesión en su cuenta de WatchGuard o cree una, luego siga las instrucciones.

¿Cuál es la dirección IP predeterminada para acceder a la interfaz web?

La dirección predeterminada es https://10.0.1.1:8080. Su computadora debe estar en DHCP para obtener una IP de la red 10.0.1.0/24.

¿Cuáles son las credenciales de inicio de sesión predeterminadas?

Nombre de usuario: admin, contraseña: readwrite. Después del asistente, usted define una nueva contraseña de administrador.

¿Cómo restablecer el Firebox a los valores de fábrica?

Consulte la Guía de hardware de Firebox M370/470/570/670 disponible en el sitio de WatchGuard. Asegúrese de hacer una copia de seguridad de su configuración antes.

¿Qué módulos de interfaz son compatibles con el M670?

Los módulos compatibles incluyen: módulo de cobre de 8 puertos 1 Gb, módulo de fibra SFP de 8 puertos, módulo de fibra SFP+ de 4 puertos 10 Gb. Instálelos sin alimentación.

¿Por qué los indicadores de la interfaz son amarillos o verdes?

El indicador derecho muestra la conexión: amarillo = 1000 Mbps, verde = 100 Mbps, apagado = 10 Mbps o ausente. El indicador izquierdo muestra la actividad: amarillo parpadeante = encendido y tráfico, apagado = apagado.

¿Puedo usar el M670 sin licencia adicional?

Sí, la configuración básica permite conexiones salientes FTP, Ping, DNS, TCP, UDP e inspecciona FTP, HTTP, HTTPS. Los servicios de seguridad avanzados (IPS, antivirus...) requieren una licencia.

¿Cómo actualizar el sistema operativo del Firebox?

Inicie sesión en la interfaz web, vaya a System > Upgrade OS. Para el software WSM, visite www.watchguard.com/support y descargue la última versión.

¿El Firebox es compatible con el montaje en rack?

Sí, está diseñado para montaje en bastidor 1U. Siga las instrucciones de la Guía de hardware de Firebox M370/470/570/670 para la instalación.

¿Qué hacer si olvido la contraseña de administrador?

Debe realizar un restablecimiento de fábrica. Esto borrará la configuración, así que haga una copia de seguridad si es posible antes. Consulte la guía de hardware para el procedimiento.

MANUAL DE USUARIO Firebox M670 WatchGuard

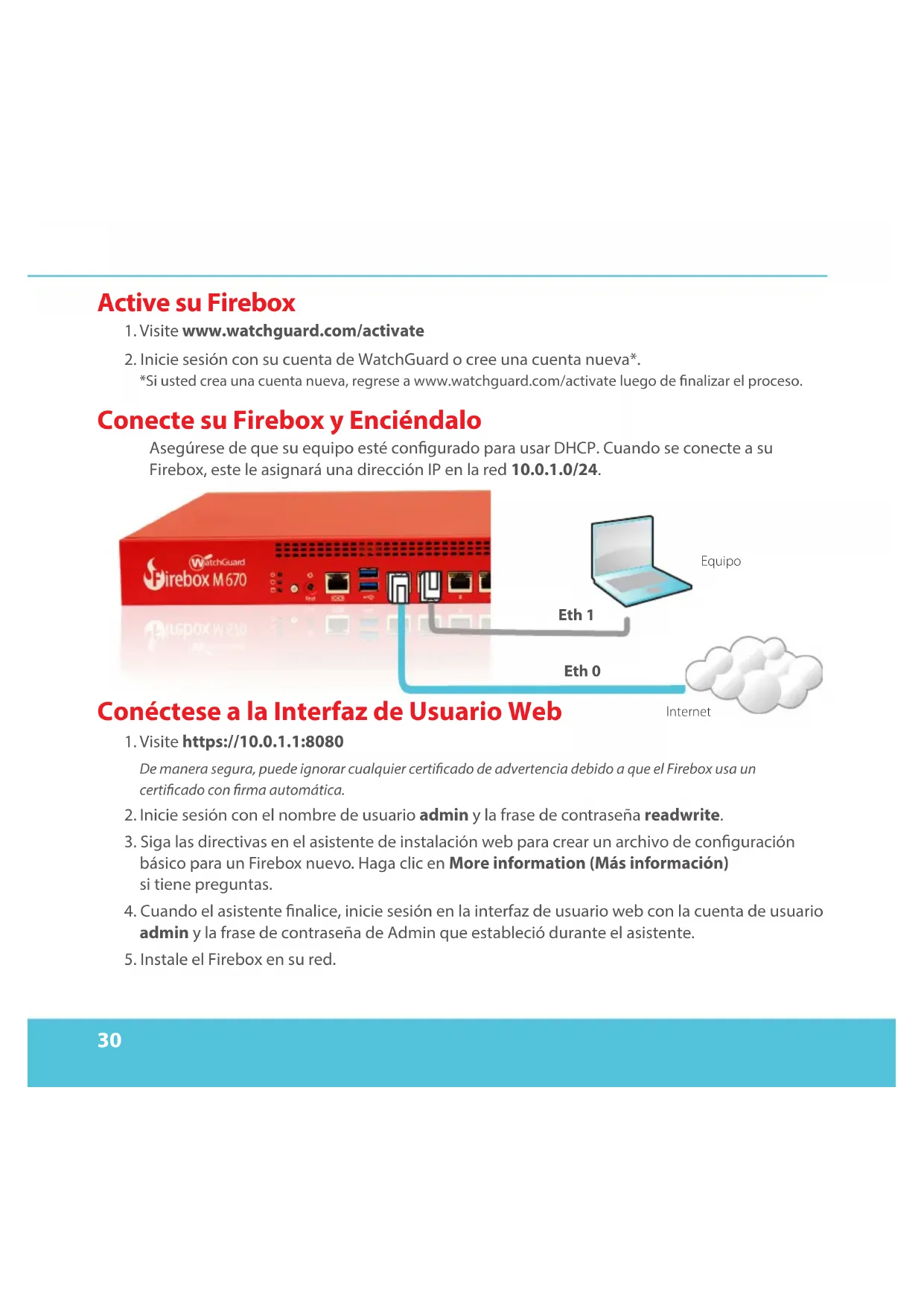

1. Visit www.watchguard.com/activate
2. Inicia sesión con su cuenta de WatchGuard o Cree una cuenta nuevo*.

*Si usted crea una cuenta nuevo, regrese a www.watchguard.com/activate bajo de finalizar el proceso.

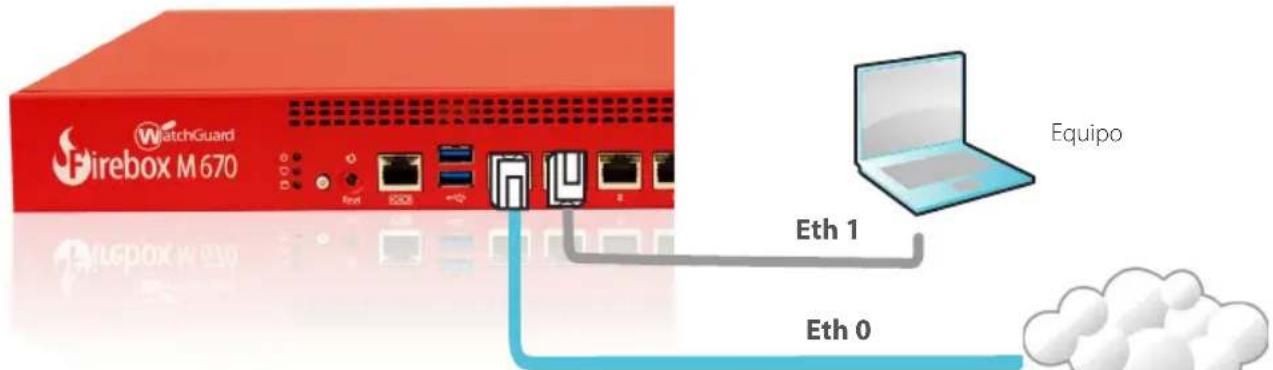

Conecte su Firebox y Enciendalo

Asegúrese de que su equipo está configurado para usar DHCP. Cuando se conecte a su Firebox, este le asignará una direccion IP en la red 10.0.1.0/24.

Conéctese a la Interfaz de Nombre Web

De forma segura, pode ignorarrialquier certificado de advertencia debido a que el Firebox uses un certificado conirma automatica.

1. Inicia sesión con el nombre de usuario admin y lafrage de contraşa readwrite.
2. Siga las directivas en el asistente de instalacion web para create un archivo de configuracion Basics para un Firebox nuevo. Haga click en More information (Más informacion) si Tiene preguntas.
3. Cuando el asistente finalice, inicia sesión en la interfaz de usuario web con la cuenta de usuario admin y la frase de contrasea de Admin que establisho durante el asistente.
4. Instale el Firebox en su red.

Después de executar el asistente de instalación web, su Firebox tiene una configuración bxica:

• Permite conexiones UDP, TCP, DNS, ping y FTP salientes.
• Bloquea todo el tráfico no Solicido de la red externa
• Inspecciona trafico HTTPS, HTTP y FTP salute.
• Usa servicios de seguridad con licencia para proteger las redes confiables ysonianales.

Próimos pasos

Felicitationes! Ha finalizo la instalacion basia de su Firebox. Puede usar la interfaz de usuario web para ver y editar su configuracion, y para administrar y controlar su Firebox. O bien, puede descargar e instalar WatchGuard System Manager (WSM) y usar la funciona Policy Manager y el Conjunto de Herramentas de gestion y supervision de WSM. A continuacion, presentamos的一些 recomendaciones para poder lo acomingzar:

Verifique su Conexión a Internet

• Con su Firebox instalado en su red, asegúrese de que sus sistemas能把n navegar correctamente en Internet.

Obtenga el Software más Reciente

ParaactualizarelSOFirebox:

1. Inicie sesión en la interfaz de usuario web de.fireware.
2. Selegione System (Sistema) > Upgrade OS (Actualizar SO).

Para Obtener la version másrecente de WSM, WatchGuard Dimension,clientes de VPN yotro software para su Firebox:

1. Visit www.watchguard.com/support y hagablick en Download Software (Descargas de software).
2. Encuentre la頁a de descargas de software para el Firebox M370/470/570/670 y seleccione el software que desee instalar.

Explore las Caracteristicas y Funciones de su Firebox

Explore la interfaz de usuario web o las herramrientas de WatchGuard System Manager y hahablick en Help (Ayuda) en该如何ular pagsina o cuadro de dialogo para,apearder mas sobre lascharacteristicase de seguidad,control y gestion de su Firebox.

Acerca de las Luces de Estado de Firebox

Indicadores para interfaces RJ45:

las interfaces 0 - 7 tienen dosindicadores. Elindicador de la derecha muestra el estado de conexión de la interfaz. Elindicador de la izquierda muestra laactividad de la interfaz.

Indicador Color del indicator Estado de interfaz
Conexión (derecha) Amarillo Enlace a 1000 Mbps
	Verde Enlace a 100 Mbps
	Sin iluminación Enlace a 10 Mbps o sin enlace
Actividad (izquierda) Amarillo, parpadea Encendido, activités de red
	Sin iluminación Apagado, sin conexiones

Almacenamento ( ): cuando hayaactividad en la tarjeta mSATA o en el disco duro,elindicador dealmacenamento se muestraamarillo.

Armar/Desarmar (): cuando el dispositivo Firebox está armado y lista para transmitirístico, este indicator se muestra verde.

Cuando Firebox está encendido, pero no está lista para transmitir区管委会, este indicator se muestra rojo.

Encendido (): el indicator de encendido ubicado en la parte frontal izquierda de Firebox se muestra verde cuando Firebox está encendido.

Botón de encendido y apagado (el botón de encendido y apagado en la parte frontal del Firebox se enciende para indicar el estado del encendido. Se muestra verde cuando el Firebox está encendido, y rojo cuando el encendido está disponible, pero el Firebox está apagado. Cuando el botón de encendido y apagado se muestra rojo, presiónelo para encender el Firebox. Cuando el botón de encendido y apagado se muestra verde, presiónelo y manténgalo presionado durante cincosegundos para apagar el Firebox.

Instale los Modulos de Interfaz

Puede instalar cualquier modulo de interfaz compatible en los Firebox M470, M570 y M670. Debe instalarlo antes de poder habiliar las interfaces en la configuracion del Firebox. Los modules compatibles son los siguientes:

• Módulo de cobre WatchGuard Firebox M de 1 Gb y 8 puertos
• Módulo de fibra SFP WatchGuard Firebox M de 8 puertos
• Módulo de fibra SFP+ WatchGuard Firebox M de 10 Gb y 4 puertos

Important: Usted debe apagar Firebox antes de instalar o eliminar un modulo de interfaz.

Para Obtener informacion detallada sobre los modulos de interfaz disponibles y las instruetiones de instalacion, consulte la Guia de hardware disponible en www.watchguard.com/help/ documentation/hardware.asp

Instale su Firebox

Para Obtener instrucciones sobre como instalar su Firebox en un rack de la red, consulte la Guía de hardware de Firebox M370/470/570/670

Restablecimiento del Firebox a la configuración predeterminada de fabrica

Si alguna vez lo necesita, pueda restuarar su Firebox a la configuracion predeterminada de fabrica. Por exemple, si no conoce la frase de contraseña de la cuenta de administrador o quiere comenzar de nuevo con unanea configuracion,能把 restablecer su Firebox. Asegürese de haber realizado una copia de seguridad de la configuracion de su Firebox antes de restablecer Firebox en caso de que deseee restuarla en el futuro.

Para Obtener información sobre como restablecer su Firebox, consulte la Guía de hardware de Firebox M370/470/570/670, disponible en www.watchguard.com/help/documentation/hardware.asp

Ative seu Firebox

Indicadores para interfaces RJ45 -

Todo los productos WatchGuard está disénados yprobados para satisfacer strictos requisitos de seguidad. Estos requisitos incluyen la homologacion de products de seguidad y othernmas de accomplishment global. Por favor, lea atentamente las siguientes instrucciones antes de utiliser el producto, y se refieren a ellos como seanecessary para garantizar el functionamento seguro y continuo de su producto. Informacion adicular se peut encontrar en la Guia del usuario electrònica.

Certificación de seguridad del producto

El producto tiene certifications de seguidad WatchGuard bajo las siguientes normas:

CAN/CSA C 22.2 No.60950-1-07+A1:2011+A2:2014
- UL 60950-1:2007 R10.14
IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

Advertencia de seguridad

• No Coloque objetivos sobre el cable de alimentacion.
• No obstruya las aberturas de ventilacion. Estas abertas evitan el sobrecalentamento de laquina.
• Nunca introduzca objetos de ningun tipo en las ranuras o aberturas del equipo. El contacto con punto de voltaje o el cortocircuito de una pieza podria provocar un incendio o una descarga electrica.
• Al extraer o instalar un electrodomestico, siga las instrucciones generales de instalacion de seguridad.

CE Notice:

La operación de este equipo está sujeta a las siguientes dos conditiones:

1) es possible que este equipo o disposativo no cause interferencia perjudicial y
2) este equipo o dispositivo debe acceptorrialquier interferencia, incluyendo la que pueda causar su propia operacion no deseada.
