Caractéristiques	Détails
Type de produit	Platine disque
Fonctionnalité principale	Numérisation de vinyles en fichiers numériques
Compatibilité	PC et Mac via USB
Résolution d'enregistrement	Jusqu'à 192 kHz / 24 bits
Logiciel inclus	ION Audio EZ Vinyl/Tape Converter
Alimentation	Alimentation secteur
Dimensions	Dimensions compactes pour un rangement facile
Poids	Léger pour une portabilité aisée
Maintenance	Nettoyage régulier de la tête de lecture et du plateau
Sécurité	Utiliser sur une surface stable et éviter l'humidité
Accessoires inclus	Adaptateur pour 45 tours, câble USB
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - Archive LP ION

Comment connecter ma ION Archive LP à mon ordinateur ?

Pour connecter votre ION Archive LP à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble à la platine et l'autre à un port USB disponible sur votre ordinateur.

Pourquoi mon ION Archive LP ne lit-elle pas mes vinyles ?

Assurez-vous que le bras de la platine est correctement positionné sur le vinyle. Vérifiez également que la cellule est bien installée et que le vinyle est propre.

Comment transférer des vinyles vers mon ordinateur ?

Installez le logiciel fourni avec votre ION Archive LP sur votre ordinateur. Placez un vinyle sur la platine, ouvrez le logiciel, et suivez les instructions pour enregistrer votre vinyle au format numérique.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez que la cellule de lecture est en bon état et correctement réglée. Assurez-vous également que le vinyle est propre et que les réglages de volume de l'ordinateur et de la platine sont appropriés.

Comment nettoyer ma ION Archive LP ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Pour la platine, utilisez un nettoyant pour vinyles et une brosse antistatique pour maintenir vos disques en bon état.

Mon ION Archive LP ne s'allume pas, que faire ?

Vérifiez que la platine est correctement branchée à une source d'alimentation. Essayez de débrancher et de rebrancher le câble d'alimentation. Si le problème persiste, contactez le service client.

Comment ajuster la vitesse de lecture ?

Utilisez le sélecteur de vitesse situé sur la platine pour choisir entre 33, 45 ou 78 tours par minute, selon le vinyle que vous écoutez.

Est-ce que l'ION Archive LP fonctionne avec tous les systèmes d'exploitation ?

L'ION Archive LP est compatible avec la plupart des systèmes d'exploitation modernes, y compris Windows et macOS. Assurez-vous de télécharger les pilotes appropriés si nécessaire.

MODE D'EMPLOI Archive LP ION

Guide d'utilisation rapide

Français (11 - 14)

Guida rapida

Italiano (15 - 18)

Kurzanleitung

Deutsch (19 – 22)

Snelstartgids

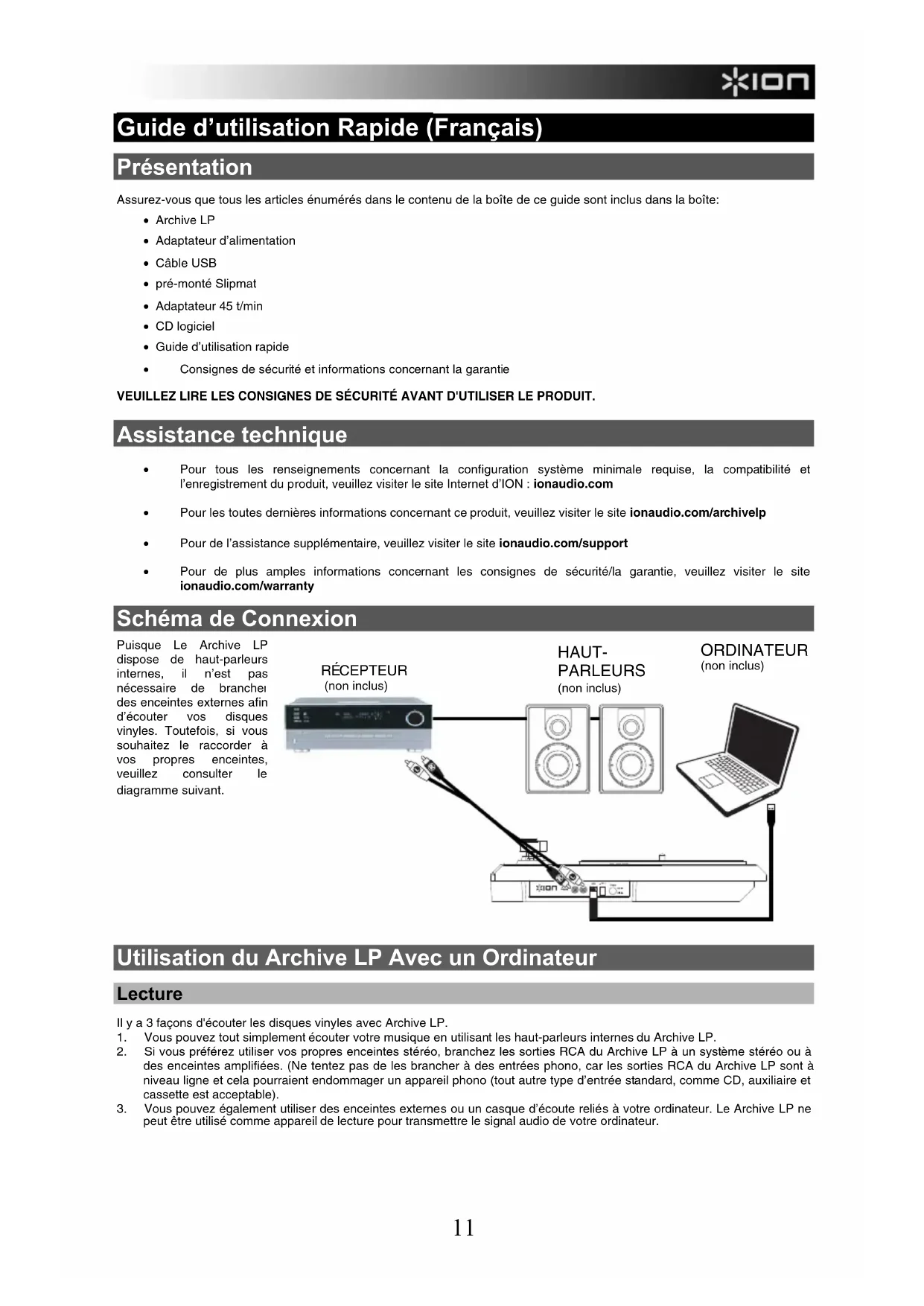

Guide d'utilisation Rapide (Français)

Présentation

Assurez-vous que tous les articles énumérés dans le contenu de la boîte de ce guide sont inclus dans la boîte:

• Archive LP
• Adaptateur d'alimentation
• Câble USB
• pré-monté Slipmat
• Adaptateur 45 t/min
• CD logiciel
• Guide d'utilisation rapide
• Consignes de sécurité et informations concernant la garantie

VEUILLEZ LIRE LES CONSIGNES DE SÉCURITÉ AVANT D'UTILISER LE PRODUIT.

• Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l'enregistrement du produit, veuillez visiter le site Internet d'ION : ionaudio.com
  • Pour les toutes dernières informations concernant ce produit, veuillez visiter le site ionaudio.com/archivelp
  • Pour de l'assistance supplémentaire, veuillez visiter le site ionaudio.com/support
• Pour de plus amples informations concernant les consignes de sécurité/la garantie, veuillez visiter le site ionaudio.com/warranty

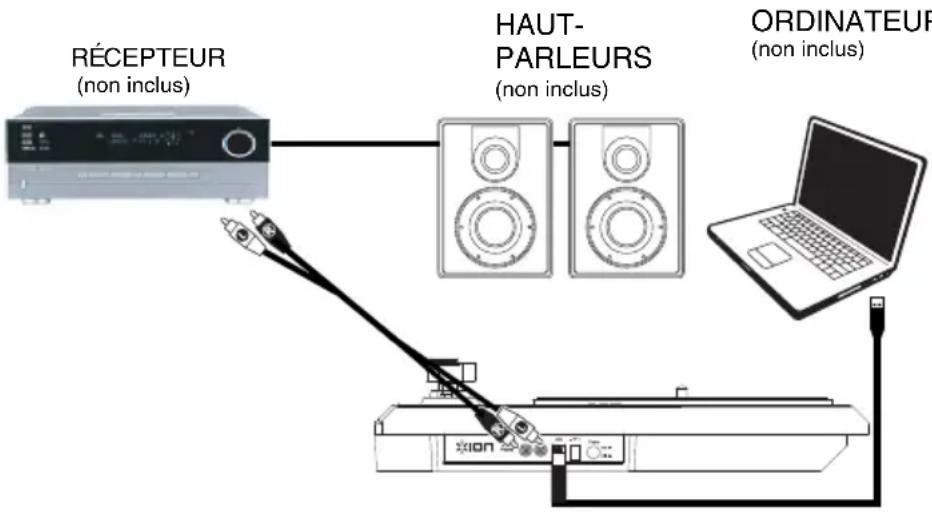

Schéma de Connexion

Puisque Le Archive LP dispose de haut-parleurs internes, il n'est pas nécessaire de branchei des enceintes externes afin d'écouter vos disques vinyles. Toutefois, si vous souhaitez le raccorder à vos propres enceintes, veuillez consulter le diagramme suivant.

Utilisation du Archive LP Avec un Ordinateur

Lecture

Il y a 3 façons d'écouter les disques vinyles avec Archive LP.

1. Vous pouvez tout simplement écouter votre musique en utilisant les haut-parleurs internes du Archive LP.
2. Si vous préférez utiliser vos propres enceintes stéréo, branchez les sorties RCA du Archive LP à un système stéréo ou à des enceintes amplifiées. (Ne tentez pas de les brancher à des entrées phono, car les sorties RCA du Archive LP sont à niveau ligne et cela pourraient endommager un appareil phono (tout autre type d'entrée standard, comme CD, auxiliaire et cassette est acceptable).
3. Vous pouvez également utiliser des enceintes externes ou un casque d'écoute reliés à votre ordinateur. Le Archive LP ne peut être utilisé comme appareil de lecture pour transmettre le signal audio de votre ordinateur.

Enregistrement

Pour enregistrer de la musique sur votre ordinateur, vous pouvez utiliser l'application EZ Vinyl/Tape Converter de ION. Le logiciel EZ Vinyl/Tape Converter permet de simplifier le processus de conversion de votre musique en fichiers numériques.

Une fois la conversion du vinyle terminée, vous pouvez graver les fichiers sur CD ou les transférer sur des lecteurs multimédia.

Visitez le site ionaudio.com/ezvc afin de télécharger la toute dernière version du logiciel EZ Vinyl/Tape Converter, ou afin d'accéder au guide de dépannage ou d'obtenir de l'aide supplémentaire.

Insérez le CD d'installation de l'application dans votre ordinateur, puis suivez les instructions à l'écran pour continuer l'installation.

1. Une fois l'application EZ Vinyl/Tape Converter installée sur votre ordinateur, connectez le port USB du Archive LP au port USB de votre ordinateur à l'aide du câble USB inclus.
2. Sur votre ordinateur, vous pouvez lancer l'application EZ Vinyl/Tape Converter en allant dans le menu Démarrer ▶ Tous les programmes (Windows) ou dans le menu Applications (Mac).
3. Suivez ensuite les instructions à l'écran afin de configurer l'enregistrement. Lorsque vous êtes invité à faire jouer votre musique, déplacez le bras de lecture du Archive LP sur le disque afin de démarrer la lecture.

Remarque : Pour écouter un disque durant la lecture, vous pouvez utiliser les haut-parleurs de votre ordinateur, ou encore brancher les sorties RCA du Archive LP à une chaîne stéréo ou à des haut-parleurs. Le Archive LP doit être branché à l'ordinateur afin que le logiciel EZ Vinyl/Tape Converter puisse passer à l'étape suivante.

1. Une fois l'enregistrement terminé, soulevez le bras de lecture et remettez-le sur le serre-bras.

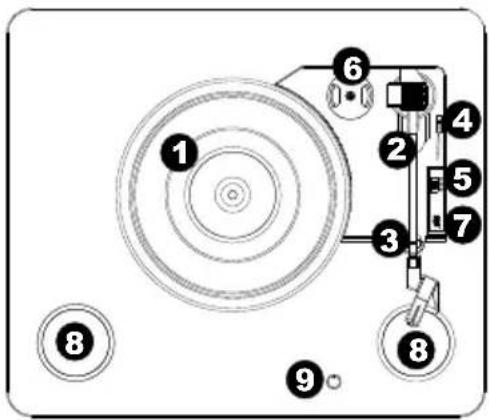

Caractéristiques

1. Plateau – Veuillez placer le disque sur ce plateau.

2. Bras de lecture* – Le bras de lecture peut être lever ou abaisser manuellement ou en utilisant le bouton du levier de commande. Veuillez noter que le bras de lecture doit être déplacé du support (sur le serre-bras) afin que le moteur de la platine soit activé. Lorsque le bras de lecture est à nouveau sur le support, le moteur se désactive. Lorsque le bras de lecture est à nouveau sur le support, le moteur du plateau s'arrête lorsque la fonction Autostop a été activée.

3. Serre-bras – Ce serre bras est conçu spécialement afin de maintenir en place le bras de lecture lorsque la platine n'est pas utilisée. Le serre-bras a été conçu pour rester en position élevée lorsqu'il est déverrouillé.

4. Levier de commande – Permet de lever ou d'abaisser le bras de lecture.

5. Sélecteur de vitesse (33/45/78) – Ce sélecteur régit la vitesse de rotation du plateau.

IMPORTANT : Si la pointe de lecture de la platine tourne-disque est usée, veuillez en acheter une de rechange sur le site ionaudio.com/ict05rs. Si vous faites jouer des disques 78 tours, nous vous recommandons d'utiliser une pointe de lecture pour 78 tr/min, que vous trouverez sur le site ionaudio.com/ict06rs.

1. Rangement Pour Adaptateur 45 Tr/Min – Il permet de ranger l'adaptateur 45 tr/min lorsqu'il n'est pas utilisé. Lorsqu'il n'est pas utilisé, veuillez mettre l'adaptateur dans cet emplacement.

2. Autostop - Ce commutateur permet d'activer et de désactiver la fonction autostop. Lorsqu'elle est activée, le plateau commence à tourner dès que le bras de lecture est placé au-dessus du disque et s'arrête lorsque l'aiguille a atteint la fin du disque. (Lorsqu'elle est désactivée, le plateau tourne, peu importe l'emplacement du bras de lecture.)

Remarque : Si le disque s'arrête avant la fin de la musique, désactivez la fonction Autostop pour ce disque. Ceci est généralement recommandé pour disques de 45 tours.

1. Haut-parleurs – Ceux-ci permettent d'écouter la musique provenant du disque vinyle.

IMPORTANT: Retirez le couvercle de plastique de la cartouche (protège aiguille) avant d'utiliser la platine.

* IMPORTANT : Si la pointe de lecture de la platine tourne-disque est usée, veuillez en acheter une de rechange sur le site ionaudio.com/ict09rs. Si vous faites jouer des disques 78 tours, nous vous recommandons d'utiliser une pointe de lecture pour 78 tr/min, que vous trouverez sur le site ionaudio.com/ict06rs.

** MISE EN GARDE: Les sorties RCA sont à niveau ligne. Veuillez ne les brancher à des entrées à niveau ligne. Vous pourriez endommager votre récepteur si un appareil À NIVEAU LIGNE est branché à une entrée PHONO.

1. Volume – Ce réglage permet de contrôler la sortie audio provenant des haut-parleurs internes, mais n'affecte pas les niveaux de la sortie RCA ou de la sortie USB.
2. Sortie RCA** – L'audio provenant du disque vinyle est envoyé à cette sortie audio coaxiale à niveau ligne. Elle ne doit pas être branchée aux appareils phono. (Vous pouvez vous procurer un câble RCA chez un détaillant électronique local si vous n'en avez pas déjà.)
3. Sortie audio USB – Utilisez le câble USB inclus pour brancher la platine tourne-disque à un ordinateur. La connexion USB permet d'acheminer l'audio de la platine tourne disque à votre ordinateur. Veuillez consulter la section Utilisation du Archive LP Avec un Ordinateur de ce manuel pour de plus amples informations.
4. Entrée d'alimentation – Utilisez le câble d'alimentation inclus pour brancher le Archive LP dans une prise d'alimentation.
5. Interrupteur d'alimentation – Cette touche permet de mettre le Archive LP sous et hors tension.

Guide de Dépannage

Si vous éprouvez des difficultés, veuillez consulter les consignes de dépannage ci-dessous ainsi que celles dans le guide du EZ Vinyl/Tape Converter inclus avec ce produit.

Je n'entends pas de signal audio lors de l'enregistrement sur ordinateur :

o Assurez-vous que le Archive LP est allumé et que l'aiguille est bien sur le disque.
o Assurez-vous que le Archive LP est sélectionné comme périphérique d'enregistrement par défaut de votre ordinateur (voir les instructions ci-dessous).
○ Essayez de débrancher le câble USB branché au Archive LP et à votre ordinateur, puis de le rebrancher. Veuillez vous assurer que le volume des haut-parleurs de l'ordinateur soit assez élevé et qu'il n'est pas en sourdine. Essayez d'augmenter le volume des haut-parleurs internes du Archive LP en utilisant le réglage volume du panneau supérieur du Archive LP.
Si vous écoutez la musique via les haut-parleurs de votre ordinateur, assurez-vous que ces haut-parleurs sont sélectionnés comme dispositif de lecture par défaut de votre ordinateur (voir les instructions ci-dessous). Vous pourriez également brancher les sorties RCA du Archive LP à une chaîne stéréo ou à des haut-parleurs. Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Archive LP sont à niveau ligne et pourraient endommager un appareil phono. (Remarque : Les sorties RCA contrôlent le signal sortant de la platine tourne-disque, mais pas le signal provenant de votre ordinateur).

Je n'entends pas de signal audio lors de la lecture :

- Si vous faites la lecture à partir d'un vinyle :

o Assurez-vous que le Archive LP est allumé et que l'aiguille est bien sur le disque.
- Branchez les sorties RCA du Archive LP à une chaîne stéréo ou à des haut-parleurs. (Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Archive LP sont à niveau ligne et pourraient endommager un appareil phono.
o Veuillez vous assurer de régler le bouton volume sur la platine tourne-disque afin d'entendre le son à travers les haut-parleurs intégrés.

- Si vous faite la lecture à partir de votre ordinateur :

o Assurez-vous que le niveau du volume de l'application soit assez élevé.
o Assurez-vous que le niveau du volume de l'ordinateur soit assez élevé.
o Assurez-vous que les haut-parleurs de votre ordinateur soient sélectionnés comme dispositif de lecture par défaut de votre ordinateur (voir les instructions ci-dessous). (Le Archive LP ne peut être utilisé comme périphérique de lecture pour votre ordinateur.)

Il y a un bourdonnement provenant de mon haut-parleur, ordinateur portable ou appareil iOS lorsque j'utilise la platine tourne-disque :

- Si vous enregistrez sur un ordinateur :

o Veuillez brancher l'ordinateur à un câble d'alimentation avec mise à la terre (3 broches).

- Si vous utilisez un haut-parleur :

o Veuillez vous assurer que vous utiliser bien l'adaptateur d'alimentation 12 V 1 A fourni avec votre produit.
o Si le volume est au maximum, essayez de le diminuer jusqu'à l'arrêt du ronflement.

Aucun son ne provient de ma platine tourne-disque, ou le son de la musique est étouffé :

o Retirez le couvercle de la pointe de lecture.

La courroie de la platine tourne-disque s'est détachée :

o Veuillez réinstaller la courroie sur la platine tourne-disque. Pour plus d'informations sur comment procéder, veuillez consulter le guide sur le site ionaudio.com/turntablebelt.

Le plateau ne tourne pas :

o Veuillez vous assurer que la platine tourne-disque est sous tension (interrupteur à l'arrière).
o Veuillez vous assurer que la fonction autostop est activée et que le bras de lecture est placé sur le disque (lorsque la fonction autostop est désactivée, le plateau devrait toujours tourner lorsqu'il est sous tension).
Si le plateau ne tourne toujours pas après avoir effectué les étapes ci-dessus, il se peut que vous deviez réinstaller la courroie du plateau. Pour plus d'informations sur comment procéder, veuillez consulter le guide sur le site ionaudio.com/turntablebelt.

Mon disque ne joue pas à la bonne vitesse, la tonalité est trop haute ou trop basse :

o Veuillez vous assurer que le sélecteur de vitesse 33 / 45 / 78 est réglé sur la bonne vitesse pour votre disque.
Si le sélecteur de vitesse 33 / 45 / 78 est correctement réglé et que la vitesse n'est toujours pas bonne, procédez comme suit :

1. Sur le dessous du Archive LP, trouvez le pad en caoutchouc qui correspond à la vitesse que vous désirez modifier, et soulevez-le délicatement pour l'enlever.

2. Introduisez un tournevis cruciforme dans le joint en caoutchouc et serrez/desserrez la vis pour ajuster la vitesse tr/min.

Configuration de la Carte Son de L'ordinateur Comme Périphérique de Lecture Audio Par Défaut

• Windows XP: Clicquez sur Démarrer ▶ Panneau de configuration (ou Paramètres ▶ Panneau de configuration en Affichage classique) ▶ Sons et périphériques audio. Cliquez sur l'onglet Audio et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.
• Windows Vista: Cliquez sur Démarrer ▶ Panneau de configuration (ou Paramètres ▶ Panneau de configuration en Affichage classique) ▶ Matériel et audio ▶ Son. Cliquez sur l'onglet Lecture et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.
• Windows 7: Cliquez sur Démarrer ▶ Panneau de configuration ▶ Son. Cliquez sur l'onglet Lecture et sélectionnez la carte son de l'ordinateur comme périphérique de lecture audio par défaut.
• Windows 8 : Dans le menu Démarrer, cliquez sur le coin inférieur gauche de l'écran pour afficher le bureau. Dans le coin inférieur droit de la barre des tâches, recherchez l'icône de la commande de volume « haut-parleur ». Faites un clic droit sur l'icône du haut-parleur et sélectionnez Périphériques de lecture. L'onglet Lecture du panneau de configuration Sons doit apparaître comme étant configuré. Si la carte son de votre ordinateur ne dispose pas d'un crochet, faites un clic droit et sélectionnez Définir comme périphérique par défaut.
• Mac: Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l'écran et sélectionnez Préférences Système ▶ Sons. Cliquez sur l'onglet Sortie. À partir du menu, sélectionnez Haut-parleurs internes si vous utilisez les haut-parleurs internes de l'ordinateur, ou sélectionnez Écouteurs si vous utilisez des haut-parleurs ou un casque d'écoute branchés à la sortie casque (1/8 po) de votre ordinateur.

Configurez le Archive LP Comme l'appareil d'enregistrement Par Défaut

• Windows XP: Cliquez sur Démarrer ▶ Panneau de configuration (ou Paramètres ▶ Panneau de configuration en Affichage classique) ▶ Sons et périphériques audio. Cliquez sur l'onglet Audio et sous Enregistrement audio sélectionnez Archive LP comme appareil par défaut.
• Windows Vista: Cliquez sur Démarrer ▶ Panneau de configuration (ou Paramètres ▶ Panneau de configuration en Affichage classique) ▶ Matériel et audio ▶ Son. Cliquez sur l'onglet Enregistrement et sélectionnez Archive LP comme appareil par défaut.
• Windows 7: Cliquez sur Démarrer ▶ Panneau de configuration ▶ Son. Cliquez sur l'onglet Enregistrement et sélectionnez Archive LP comme appareil par défaut.
• Windows 8 : Dans le menu Démarrer, cliquez sur le coin inférieur gauche de l'écran pour afficher le bureau. Dans le coin inférieur droit de la barre des tâches, recherchez l'icône de la commande de volume « haut-parleur ». Faites un clic droit sur l'icône du haut-parleur et sélectionnez Périphériques de lecture. Sélectionnez l'onglet Enregistrement dans le haut de la fenêtre du panneau de configuration Son. Si Archive LP ne dispose pas d'un crochet, faites un clic droit et sélectionnez Définir comme périphérique par défaut.
• Mac: Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l'écran et sélectionnez Préférences Système ▶ Sons. Cliquez sur l'onglet Entrée. À partir du menu, sélectionnez Archive LP comme appareil par défaut.

AVANT DE RETOURNER CE PRODUIT, veuillez communiquer avec le service technique de ION Audio pour de l'assistance.
