MANUALE UTENTE Archive LP ION

Guida rapida (Italiano)

Introduzione

Assicurarsi che gli elementi elencati di seguito siano contenuti nella confezione:

• Archive LP
• Adattatore di alimentazione
• Cavo USB
  • Pre-Mounted Slipmat
• Adattatore 45 giri
  • CD recante il software
• Guida rapida
• Istruzioni di sicurezza e garanzia

LEGGERE ATTENTAMENTE IL LIBRETTO DI ISTRUZIONI PRIMA DI UTILIZZARE IL PRODOTTO

Assistenza

• Per conoscere i requisiti di sistema completi, ottenere informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al sito Web di ION: ionaudio.com
  • Per conoscere le ultime informazioni in merito a questo prodotto, recarsi alla pagina ionaudio.com/archivelp
  • Per ulteriore assistenza, recarsi alla pagina ionaudio.com/support
  • Per informazioni sulla sicurezza/garanzia, recarsi alla pagina ionaudio.com/warranty

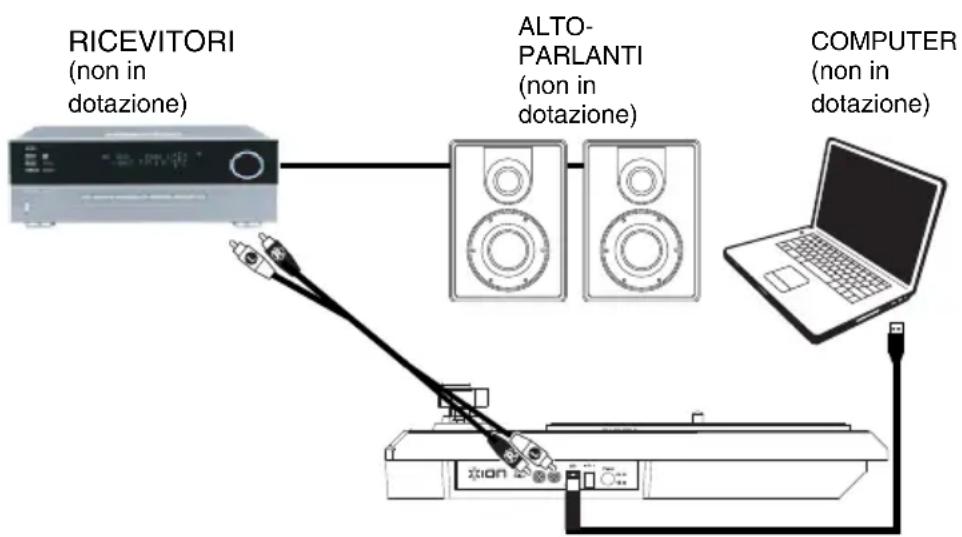

Schema dei Collegamenti

Poiché il Archive LP ha altoparlanti incorporati, non è necessario collegare altoparlanti per ascoltare i propri vinili. Ciò nonostante, se si desidera collegare i propri altoparlanti, seguire lo schema seguente.

Uso dell'Archive LP con II Computer

Riproduzione

Ci sono 3 modi per ascoltare i propri dischi in vinile con il Archive LP!

1. Si può ascoltare la musica servendosi semplicemente degli altoparlanti interni del Archive LP.
2. Se invece si preferisce utilizzare i propri altoparlanti stereo, è possibile collegare le uscite RCA del Archive LP a un impianto stereo o agli altoparlanti Non collegarli a ingressi a livello phono; le uscite RCA del Archive LP sono a livello di linea e potrebbero danneggiare un dispositivo dotato di ingressi a livello phono (qualsiasi altro tipo di ingresso standard quale CD, Aux In o Tape è accettabile).
3. Si può ascoltare tramite il computer utilizzando i propri altoparlanti esterni o tramite cuffie collegate al computer. (Il Archive LP non può essere utilizzato come dispositivo di riproduzione dell'audio del computer).

Registrazione

Per registrare musica sul computer, è possibile utilizzare l'ION EZ Vinyl/Tape Converter. L'EZ Vinyl/Tape Converter rende facile trasformare la propria musica in file digitali.

Una volta terminato di convertire il vinile, lo si può masterizzare su un CD o caricare su dispositivi media portatili.

Per installare il software, inserire il CD in dotazione nel computer e seguire le istruzioni su schermo.

Recarsi alla pagina ionaudio.com/ezvc per scaricare l'ultima versione dei software EZ Vinyl/Tape Converter oppure per ottenere un'utile guida alla risoluzione dei problemi o ulteriore assistenza.

1. Una volta installato l'EZ Vinyl/Tape Converter sul computer, servirsi del cavo USB in dotazione per collegare la porta USB dell'Archive LP ad una porta USB disponibile del computer.
2. Sul computer, è possibile aprire l'EZ Vinyl/Tape Converter recandosi su Start ▶ Tutti i programmi (Windows) o su Applicazioni (Mac).
3. Seguire le istruzioni su schermo per configurare la registrazione. Quando viene richiesto di riprodurre la musica, muovere il braccio dell'Archive LP sul disco per iniziare la riproduzione.
   Nota bene: per ascoltare un disco mentre viene riprodotto, servirsi degli altoparlanti del computer o collegare le uscite RCA dell'Archive LP a un impianto stereo o a delle casse. Il Archive LP deve essere collegato al computer affinché l'EZ Vinyl/Tape Converter avanzi alla fase successiva.
4. Una volta terminato di registrare, alzare il braccio dell'Archive LP dal disco e riportarlo sul poggiabraccio.

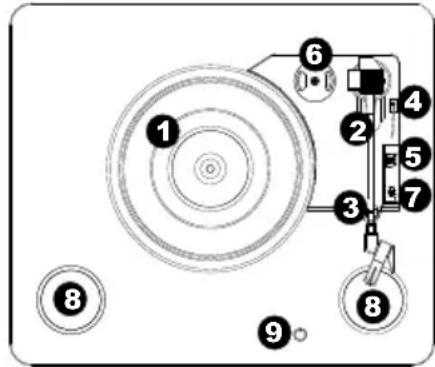

Caratteristiche

1. Piatto – Il disco va collocato qui.
2. Braccio* – Il braccio può essere alzato e abbassato a mano, premendo la levetta di sollevamento / abbassamento. Va notato che il braccio deve essere allontanato dalla posizione di riposo (sul fermabraccio) affinché il motore del giradischi si attivi. Quando il braccio viene nuovamente collocato in posizione di riposo, il motore si disattiva. Quando il braccio viene nuovamente collocato in posizione di riposo, il motore del giradischi si disattiva se l'Autostop è stato acceso.
3. Fermabraccio – Questo fermabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo da restare sollevato quando sbloccato.

4. Levetta di sollevamento / abbassamento – Alza e abbassa il braccio.

5. Interruttore 33 / 45 / 78 giri – Questo interruttore regola i GIRI del piatto del giradischi.

IMPORTANTE: se la puntina del giradischi si usura, acquistare un ricambio alla pagina ionaudio.com/ict05rs. Se si riproducono dischi a 78 giri, consigliamo l'uso di una puntina a 78 giri, acquistabile alla pagina ionaudio.com/ict06rs.

1. Supporto Adattatore 45 Giri – Regge l'incluso adattatore per 45 giri. Quando l'adattatore non è in uso, può essere collocato a questo livello.

2. Interruttore Autostop – Questo interruttore accende o spegne la funzione di arresto automatico. Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arriva alla fine. (Quando la funzione autostop è disattiva, il piatto continuerà a girare, indipendentemente dalla posizione del braccio.)

Nota bene: Se il vinile si ferma prima di raggiungere la fine della musica, spegnere la funzione Autostop per quel particolare disco. Di solito, ciò è consigliato per i dischi a 45 giri.

1. Altoparlanti – Per ascoltare l'audio del disco in vinile riprodotto.

2. Volume – Controlla l'uscita audio degli altoparlanti interni, ma non influisce sul livello dell'audio delle uscite RCA o il livello di segnale USB.

3. Uscita RCA** – L'audio di un vinile riprodotto è inviato a questa uscita audio coassiale a livello di linea. Questa non va collegata a dispositivi a livello phono. (Se ancora non si dispone di un cavo RCA, questo può essere trovato presso un rivenditore locale di elettronica.)

IMPORTANTE: rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi.

* IMPORTANTE: se la puntina del giradischi si usura, acquistare un ricambio alla pagina ionaudio.com/ict09rs. Se si riproducono dischi a 78 giri, consigliamo l'uso di una puntina a 78 giri, acquistabile alla pagina ionaudio.com/ict06rs.

**AVVERTENZA: le uscite RCA sono a livello di LINEA. Collegarle unicamente a ingressi a livello di LINEA. Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di LINEA in un ingresso PHONO.

1. Uscita Audio USB – Servirsi del cavo USB in dotazione per collegare il giradischi al computer. Il collegamento USB invierà audio dal giradischi al computer. Si veda il paragrafo Uso Dell'Archive LP Col Computer di questo manuale per maggiori informazioni.
2. Power – Servirsi dell'adattatore in dotazione per collegarsi ad una presa a parete.
3. Interruttore di alimentazione – Premere questo tasto per accendere o spegnere l'Archive LP.

Risoluzione di Problemi

In caso di problemi, fare riferimento alle fasi di risoluzione dei problemi indicate qui di seguito, nonché a quanto indicato nel manuale dell'EZ Vinyl/Tape Converter in dotazione con il presente prodotto.

Non sento alcun audio durante la registrazione di musica su un computer:

o Assicurarsi che l'Archive LP sia acceso e che la puntina sia sul disco.
o Assicurarsi che sia selezionato come periferica di registrazione predefinita del computer (si vedano le istruzioni qui di seguito).
o Scollegare e ricollegare inoltre il cavo USB che unisce l'Archive LP al computer. Assicurarsi che gli altoparlanti del computer siano accesi e che il volume non sia silenziato. Provare ad alzare il volume degli altoparlanti incorporati del Archive LP servendosi della manopola di regolazione del volume presente a livello del pannello superiore del Archive LP.
Se si ascolta tramite le casse del computer, assicurarsi che queste siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). Alternativamente, collegare le uscite RCA dell'Archive LP ad un impianto stereo o ad altoparlanti. Non collegarle a ingressi a livello phono: le uscite RCA dell'Archive LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono. (Nota bene: le uscite RCA monitorano il segnale che esce dal giradischi, non quello proveniente dal computer.)

Non sento alcun audio durante la riproduzione di musica:

• Se si riproduce musica da vinile:
o Assicurarsi che l'Archive LP sia acceso e che la puntina sia sul disco.
Collegare le uscite RCA dell'Archive LP ad un impianto stereo o ad altoparlanti. (Non collegarle a ingressi a livello phono: le uscite RCA dell'Archive LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.)
o Regolare la manopola del volume sul giradischi per sentire il disco suonare tramite gli altoparlanti incorporati.

• Se si riproduce musica dal computer:

o Assicurarsi che il volume del lettore musicale software sia acceso.

o Assicurarsi che il volume del computer sia acceso.

o Assicurarsi che le casse del computer siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). (L'Archive LP non può essere utilizzato come periferica di riproduzione per l'audio del computer.)

Durante l'uso del giradischi sento un ronzio tramite l'altoparlante o il portatile.

• Se si sta registrando su un computer portatile:
  o collegare il computer ad un'alimentazione con messa a terra (3 denti)

- Se si sta riproducendo musica con un altoparlante:

o Assicurarsi di utilizzare l'adattatore di alimentazione da 12V 1A incluso con il prodotto.

o Se il volume è al massimo, provare ad abbassarlo fino a quando il ronzio non cessa.

Il giradischi non emette alcun suono o la musica è ovattata:

o Togliere il coperchio dalla puntina.

La cinghia del giradischi è caduta:

o Fissare nuovamente la cinghia al giradischi. Per maggiori dettagli su come eseguire questa operazione, si veda la guida all'indirizzo ionaudio.com/turntablebelt.

Il giradischi non gira:

o Assicurarsi che il giradischi sia acceso (interruttore di alimentazione sul retro dell'apparecchio).
o Assicurarsi che la funzione autostop sia accesa e che il braccio sia posizionato sul disco (se l'autostop è spento deve girare sempre quando l'alimentazione è accesa).
Se quanto sopra non è di aiuto, può essere necessario ricollegare la cinghia del giradischi. Per maggiori dettagli su come eseguire questa operazione, si veda la guida all'indirizzo ionaudio.com/turntablebelt.

Il mio disco non suona alla giusta velocità; il pitch è troppo alto o troppo basso:

o Assicurarsi che l'interruttore 33 / 45 / 78 sia impostato sulla velocità giusta per il disco specifico.
o Se l'interruttore 33 / 45 / 78 è impostato correttamente e la velocità è ancora leggermente errata, procedere come segue:
1. Sul lato inferiore del Archive LP trovare il pad in gomma con la velocità in giri che si desidera regolare e sollevarlo delicatamente per rimuoverlo.
2. Spingere il sigillo in gomma e stringere/allentare la vite servendosi di un cacciavite con testa a croce per affinare la velocità in giri.

Configurazione Della Scheda Audio del Computer Come Dispositivo di Riproduzione Predefinito

• Windows XP: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Suoni e periferiche audio. Cliccare sulla scheda Audio e sotto Riproduzione audio, selezionare la scheda audio del computer come periferica predefinita.
• Windows Vista: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Hardware e suoni ▶ Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.
• Windows 7: Cliccare su Start ▶ Pannello di controllo ▶ Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.
• Windows 8: Nel menu Start, cliccare sull'angolo inferiore sinistro dello schermo per passare al Desktop. Nell'angolo inferiore destro della Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare click col tasto destro del mouse e selezionare Dispositivi di riproduzione. Il pannello di controllo Audio di Windows dovrebbe comparire sulla scheda Riproduzione. Se la scheda audio del computer non presenta un segno di spunta verde, fare click col destro e selezionare Imposta come dispositivo predefinito.
• Mac: Cliccare sull'icona della "mela" in alto a sinistra, quindi cliccare su Preferenze di sistema ▶ Audio. Cliccare sulla scheda Output. Nel menu, selezionare Internal Speakers se si utilizzano le casse interne del computer o Cuffie se si utilizzano casse o cuffie collegate all'uscita cuffie da 1/8" del computer.

Configurare l'Archive LP Come Dispositivo di Registrazione Predefinito

• Windows XP: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Suoni e periferiche audio. Cliccare sulla scheda Audio e sotto Registrazione audio, selezionare l'Archive LP come periferica predefinita.
• Windows Vista: Cliccare su Start ▶ Pannello di controllo (o Impostazioni ▶ Pannello di controllo in visualizzazione classica) ▶ Suoni e periferiche audio. Cliccare sulla scheda Registrazione e selezionare l'Archive LP come periferica predefinita.
• Windows 7: Cliccare su Start ▶ Pannello di controllo ▶ Audio. Cliccare sulla scheda Registrazione e selezionare l'Archive LP come periferica predefinita.
• Windows 8: Nel menu Start, cliccare sull'angolo inferiore sinistro dello schermo per passare al Desktop. Nell'angolo inferiore destro della Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare click col tasto destro del mouse e selezionare Dispositivi di riproduzione. Nel pannello di controllo Audio di Windows selezionare la scheda Registrazione. Se il Archive LP non presenta un segno di spunta verde, fare click col destro e selezionare Imposta come dispositivo predefinito.
• Mac: Cliccare sull'icona della "mela" in alto a sinistra, quindi cliccare su Preferenze di sistema ▶ Audio. Fare clic sulla scheda Input. Dal menu, selezionare l'Archive LP come periferica.

PRIMA DI RENDERE QUESTO PRODOTTO, contattare ION Audio per ricevere assistenza tecnica.
