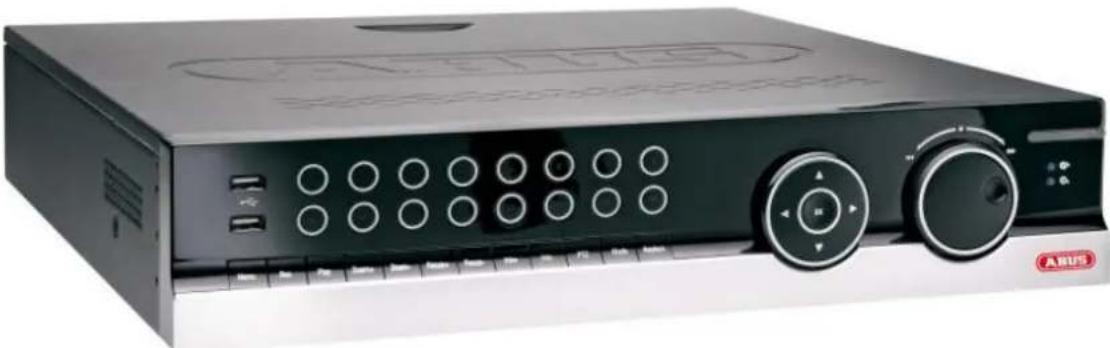

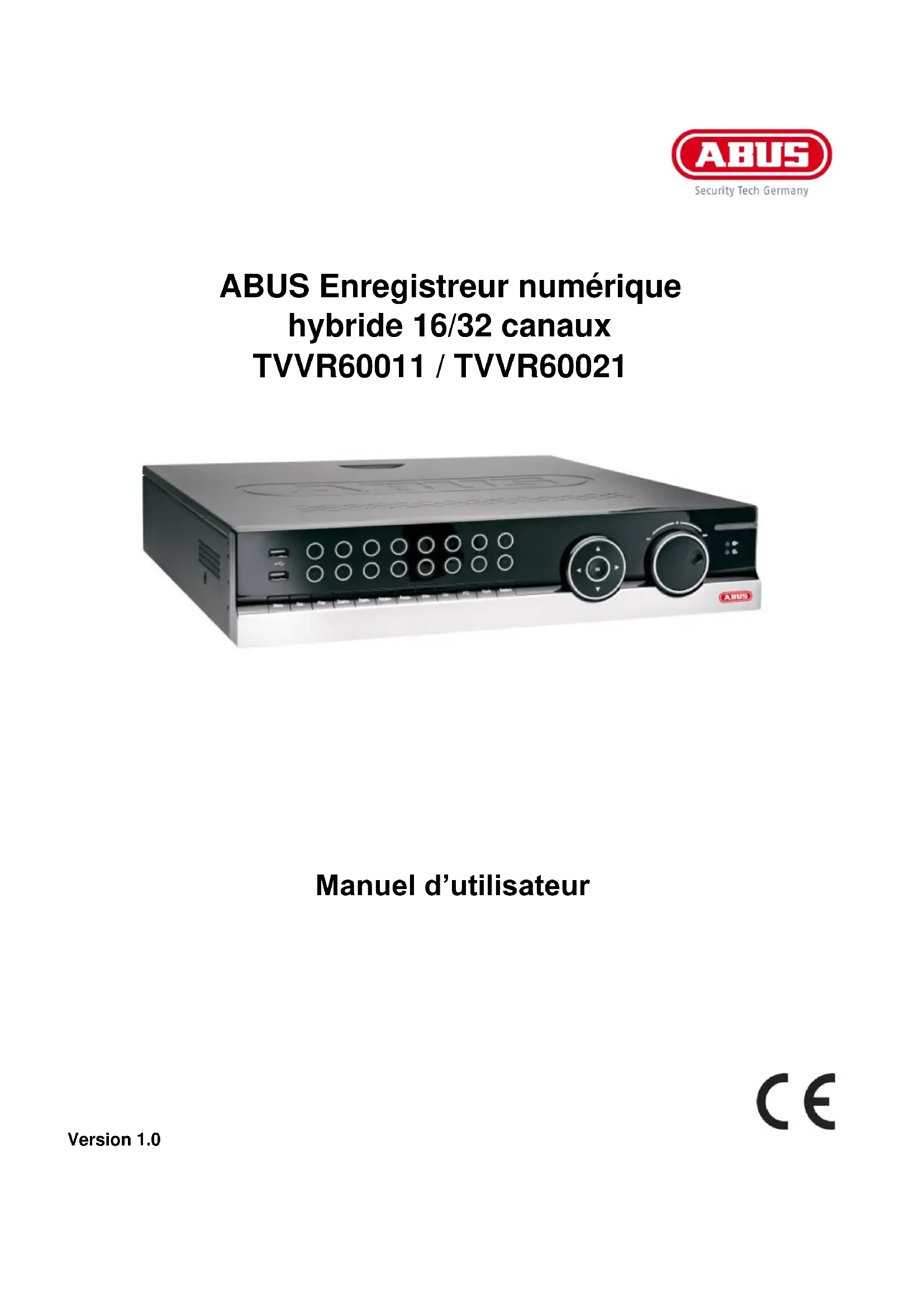

ABUS Enregistreur numérique hybride 16/32 canaux TVVR60011 / TVVR60021

Manuel d'utilisateur

Français

Ce mode d'emploi appartient à ce produit.

Il contient des recommandations concernant sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile ! Vous trouverez le récapitulatif des indications du contenu dans la table des matières avec mention de la page correspondante.

i Veuillez respecter les instructions du guide de démarrage rapide fourni séparément, ainsi que les remarques du CD, notamment dans la documentation concernant la ‘commande par interface Internet’ et par ‘logiciel’. Vous les trouvez sur Internet à l’adresse www.abus.com

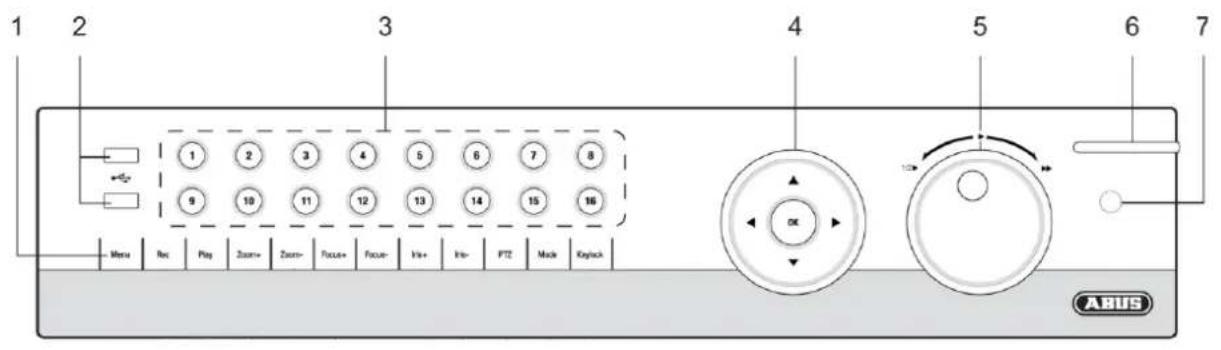

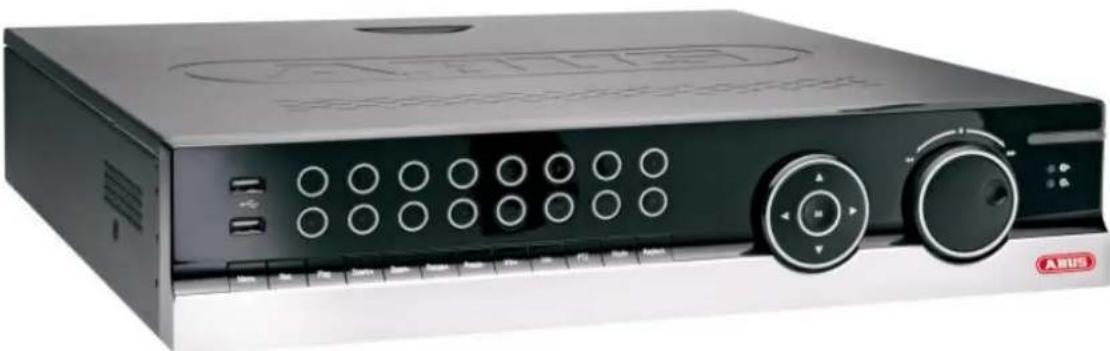

Vue d'ensemble de l'appareil

Panneau avant

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Menu Ret Play Zoom+ Zoom- Focus+ Focus- Vx+ Vx- PTZ Make Keylock OK ABUS

Panneau arrière

8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 9 10 VIDEO SPOT OUT VIDEO OUT AUDIO OUT LINE IN AUDIO IN RS-232 VGA HDMI eSATA LAN2 SPI LAN1 RS-435 ALARM OUT ALARM OUT 11 12 13 14 16 17 18 19 20 21 22 23 24 25 26 15 AUDIO IN

Commande du système

Généralités

Vous pouvez piloter l'appareil comme suit :

Dispositifs de commande sur le devant de l'appareil

Télécommande

Souris USB

Dispositifs de commande sur l'appareil

i

Remarque

Voir la vue d'ensemble de l'appareil, p. 1.

N°	DésignationFonction
1	Touches de commande de l'enregistreur :MENU :• Affichage du menu principal• Activation/désactivation du son des touches (appuyer pendant 5 secondes)REC :• Affichage du menu pour l'enregistrement manuelPLAY :• Affichage du menu VisionnageZOOM+ :• Agrandissement d'un fragment d'image en mode PTZZOOM- :• Réduction d'un fragment d'image en mode PTZ• Commutation sortie vidéo en mode live : Moniteur – Spot Monitor ou Video Out – Video Spot OutFOCUS+ :• Mise au point en mode PTZFOCUS- :• Mise au point en mode PTZIRIS+ :• Ouverture de l'irisIRIS- :• Fermeture de l'iris en mode PTZPTZ :• Activation de la commande PTZMODE• Changement de mode d'affichageKEYLOCK• Verrouillage des touches de commande
2	Ports USB :pour appareils USB 2.0 externes (par ex. souris, disque dur externe ou graveur DVR)

N°	DésignationFonction
3	Touches de sélection de caméra 1, 2, 3, ... :Indication de l’état de la caméra :s’allume en blanc : la caméra est raccordée.s’allume en bleu : la caméra raccordée enregistrene s’allume pas : aucune caméra raccordée en mode live :sélection d’une caméra et affichage en mode plein écran
4	Croix de navigation :pendant le visionnage :▲, ▼Réglage de la vitesse◀, ▶Jour précédent/suivant en mode live :sélection du canaldans les menus :navigationTouche OKEnfoncer pendant 5 secondes pour mettre l’appareil sous/hors tensionConfirmation de la sélectionActivation/désactivation case à cocher Pendant le visionnage :PLAY/PAUSEMode Single Play :transfert d’un seul cadre
5	Jog-Shuttle :pendant le visionnage :anneau extérieur (Shuttle Ring) pour avancement/retour rapide dans les menus :l’anneau intérieur déplace le curseur vers le haut/le basl’anneau extérieur déplace le curseur vers la gauche/la droite en mode live :sélection du canal
6	Voyant d’état DVR :Indication de l’état de l’appareil :s’allume durablement en blanc : état du système OKclignote en blanc : état du système OK, paramètres d’enregistrement enregistrés, mode de surveillance activés’allume durablement en bleu : au moins une caméra est en train d’enregistrers’allume durablement en rouge : une maintenance du système s’impose
7	Récepteur IR :pour la télécommande

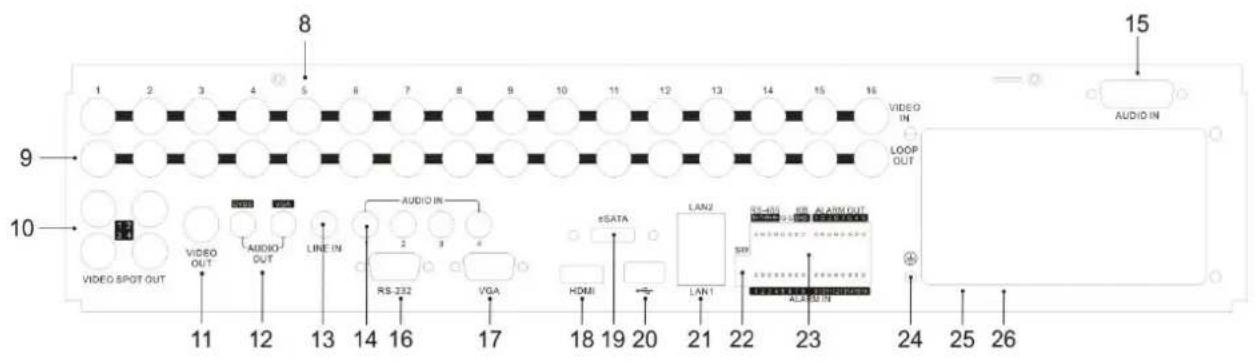

Connecteurs au dos de l'appareil

i

Remarque

Voir la vue d'ensemble, p. 186.

26

Power ON/OFF :

Interrupteur Marche/Arrêt de l'appareil

N°	Désignation Fonction
8	Video IN : Entrées vidéo BNC pour caméras analogiques (1–8 ou 1–16)
9	Video LOOP OUT : Sorties vidéo bouclées
10	VIDEO SPOT OUT :Sorties vidéo spot, configurables par le menu de l'enregistreur
11	VIDEO OUT :Sortie vidéo BNC pour le raccordement à un écran
12	AUDIO OUT :Sorties audio (Cinch)
13	LINE IN :Entrée audio (ligne, Cinch)
14	AUDIO IN (RCA) :Entrées audio 1–4
15	AUDIO IN (DB26) :TVVR60011: Entrées audio 5–8TVVR60021 : Entrées audio 5–16
16	Port RS-232 :Port série – non fonctionnel
17	Port VGA :Port pour écran VGA
18	Port HDMI :Port pour écran HDMI
19	Port eSATA :Port pour disque dur externe
20	Port USB :Port USB supplémentaire
21	LAN1 & LAN2 :2 ports RJ45 (pour connexion réseau)
22	Interrupteur DIP :Interrupteur DIP pour résistance de terminaison connexion RS-485
23	RS-485, ALARM IN, ALARM OUT :Port RS-485 pour caméras PTZ, 16 entrées d’alarme max., 4 sorties relais max.
24	Masse (GND) :Raccordement à la masse
25	Alimentation électrique :Prise pour câble de démarrage à froid, 100–240 V CA, 50–60 Hz

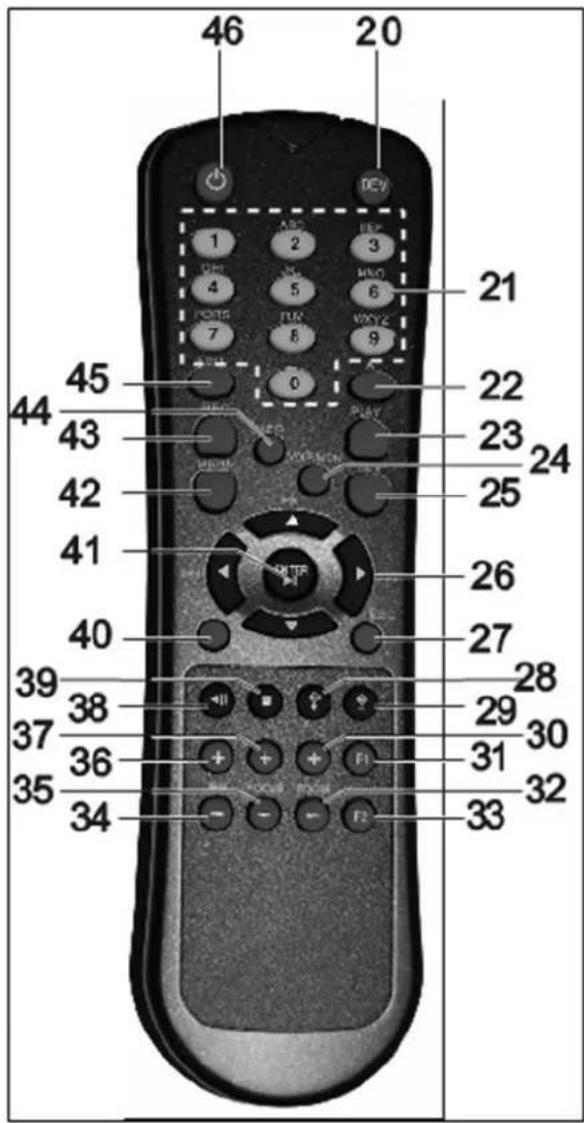

Télécommande (TVAC40930)

46 20 1 ABC 2 3 4 NO. 5 MNO. 6 7 FOR. 8 VOCY. 9 21 45 0 PLAY 22 44 43 23 24 42 25 41 26 40 27 39 38 28 37 36 31 30 35 34 33 32

Touches de commande sur la télécommande

i

Remarque

Voir le schéma de la télécommande, p.189.

N°	DésignationFonction
20	DEV :Attribution de l'ID de l'appareil à la télécommande
21	Touches alphanumériques :Sélection de la caméra (canal) en mode liveSaisie de lettres et de chiffres dans les champs
22	A :Changement de mode de saisie (majuscules/minuscules, symboles, chiffres)
23	PLAY :Démarrer le visionnage
24	VOIP :Touche non attribuée
25	PREV :Changement de mode d'affichage en mode live
26	Touches de navigation :pendant le visionnage :▲, ▼Réglage de la vitesse◀, ▶Jour précédent/suivanten mode live :sélection de la caméra (canal)dans les menus :navigation
27	ESC :Touche non attribuée
28	touche non attribuée
29	touche non attribuée
30	Zoom + :agrandissement d'un fragment d'image en mode PTZ
31	F1 :dans des listesSélection de toutes les options
32	Zoom - :réduction d'un fragment d'image en mode PTZ
33	F2 :pour parcourir les onglets
34	IRIS- : en mode PTZ :Fermeture de l'iris
35	Focus- : en mode PTZ :réduction d'un fragment d'image en mode PTZ
36	IRIS+ : en mode PTZ :ouverture de l'iris
37	Focus+ : en mode PTZ :agrandissement d'un fragment d'image en mode PTZ

38	◀II : Pause / Lecture arrière
39	■ : Arrêter la lecture
40	PTZ :Activer la commande PTZ
41	Touche Enter ▶II :Confirmation de la sélectionActivation/désactivation case à cocherPendant le visionnage :PLAY/PAUSEMode Single Play :transfert d’un seul cadre
42	MENU :Affichage du menu principalActivation/désactivation du son des touches(appuyer pendant 5 secondes)
43	REC :Ouvrir/démarrer l’enregistrement manuel
44	INFO :Activer un autre moniteur en mode live
45	EDIT :Fonction générale :activation saisie de texte ; retour arrière dansdes champs texte
46	POWER:Mise sous/hors tension (appuyer pendant 5 secondes)

Commande à la souris

i

Remarque

La description mentionnée ci-dessous dans le manuel s'effectue à la souris.

L'appareil peut être utilisé avec une souris USB. Raccordez la souris au port USB.

Touche	Fonction
gauche	Simple clic :Sélection dans un menu, activation d’un champ de saisie ou d’un ongletDouble clic :Changement du mode d’affichage Une image-Plusieurs images en mode live et visionnageCliquer et glisser :en mode PTZ : commande des caméras réglages des plages ou des zones d’alarme
droite	Simple clic :Affichage du menu contextuel
molette	en mode Live :affichage des images de la caméra précédente/suivanteDans les menus :faire défiler les menus

Vue d'ensemble de l'appareil....200

Commande du système....201

Généralités....201

Dispositifs de commande sur l'appareil 201

Connecteurs au dos de l'appareil ....202

Touches de commande sur la télécommande....204

Commande à la souris....204

Guide de démarrage rapide ....208

Avant de commencer....208

Monjours du disque dur 208

Branchements....208

Configuration de l'appareil 208

Consignes de sécurité impotantes....209

Explication des symboles....209

Utilisation appropriée ....209

Généralités....209

Alimentation en courant ....209

Lieu d'installation/Environnement 210

Télécommande 210

Maintenance et entretien 211

Accessoires....211

Mise en service....211

Enfants 211

Préface 212

Informations d'ordre général....212

Déballage 212

Contenu de la livraison ....212

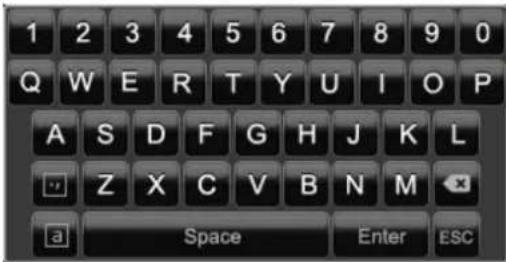

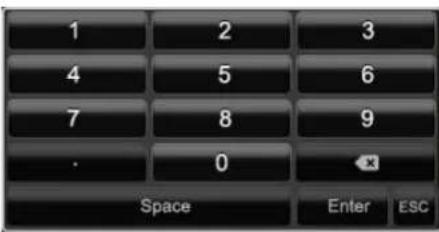

Clavier virtuel 213

Démarrage de l'appareil....213

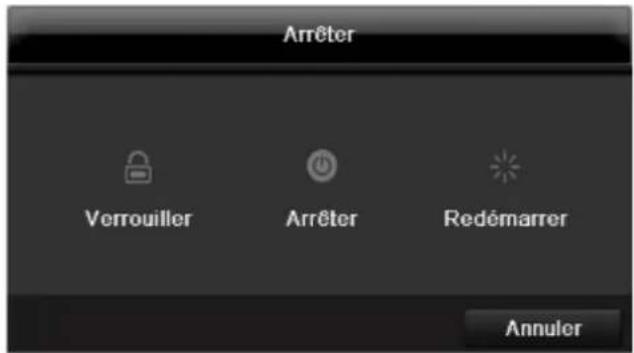

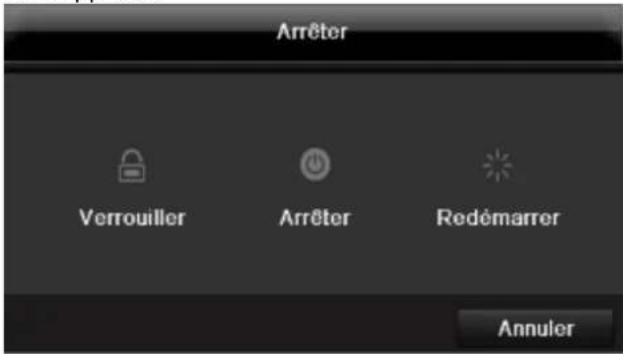

Arrêter, verrouiller, redémarrer l'appareil....213

Indicateurs d'état 214

Généralités....214

Voyant d'état DVR 214

Voyant d'état touches de sélection de caméra....214

Indicateurs sur le moniteur....214

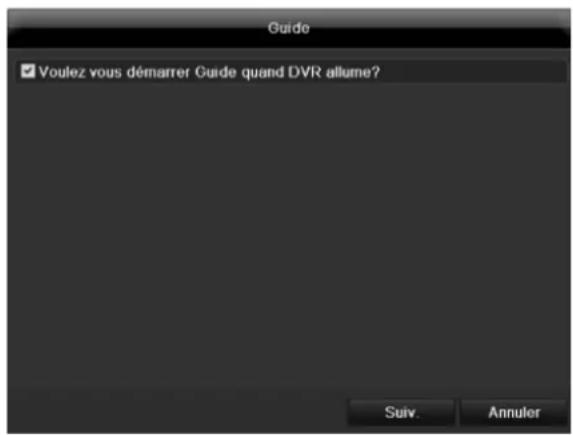

Assistant de paramétrage....215

Paramétrage du système....215

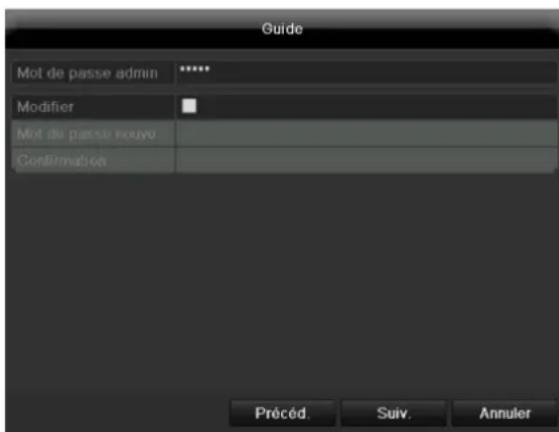

Paramétrage de l'administrateur....215

Date / temps....215

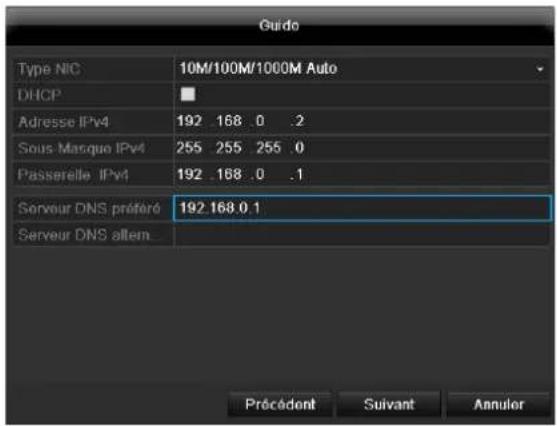

Paramètres réseau 216

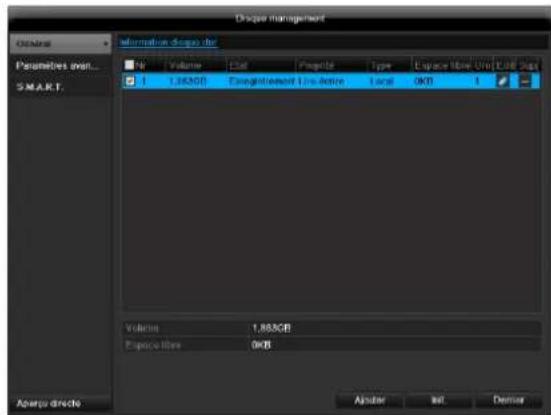

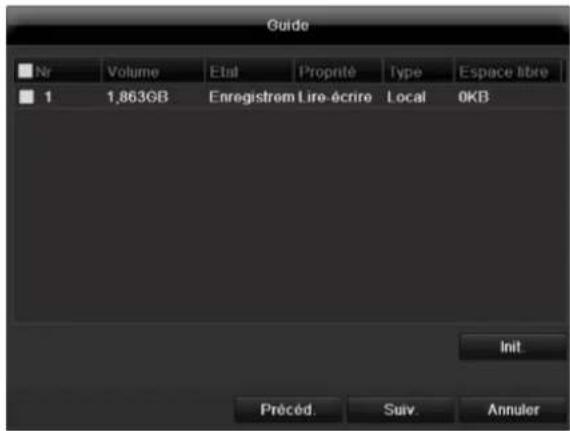

Gestion des disques durs 216

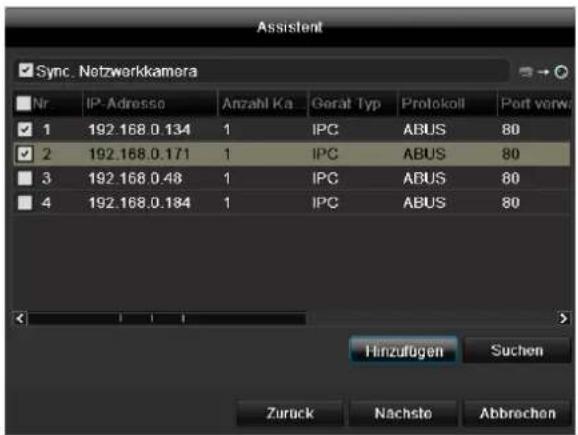

Configuration de caméras réseau....216

Enregistrement caméra....217

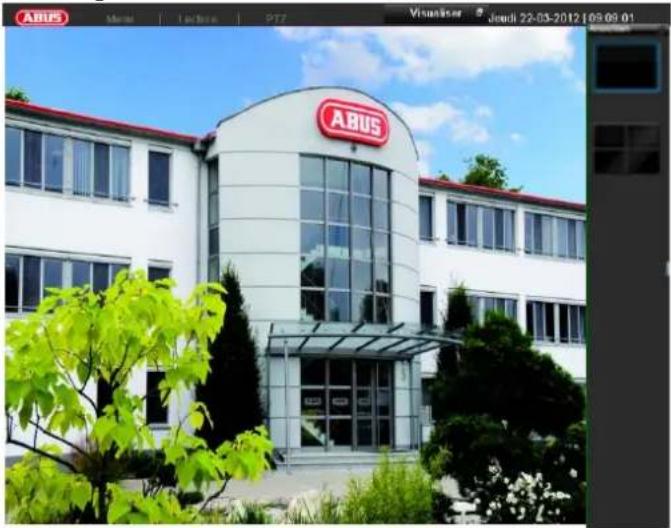

Mode live....218

Vue d'ensemble 218

Symboles d'état....218

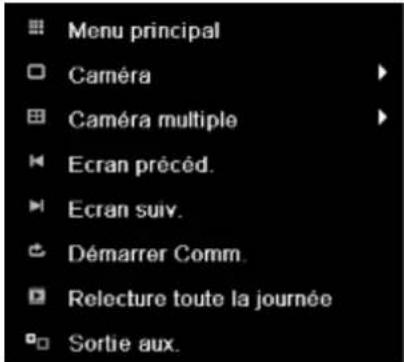

Menu contextuel en cas de commande à la souris ....218

Inhalt

Barre de sélection sur l'image de la caméra....219

Réglages 220

Configuration de la sortie caméra ....220

Restitution 221

Généralités....221

L'écran de visualisation....221

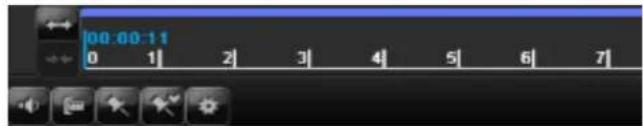

Commande via champ de contrôle....221

Clic droit sur lecture en cours....222

Menu principal....223

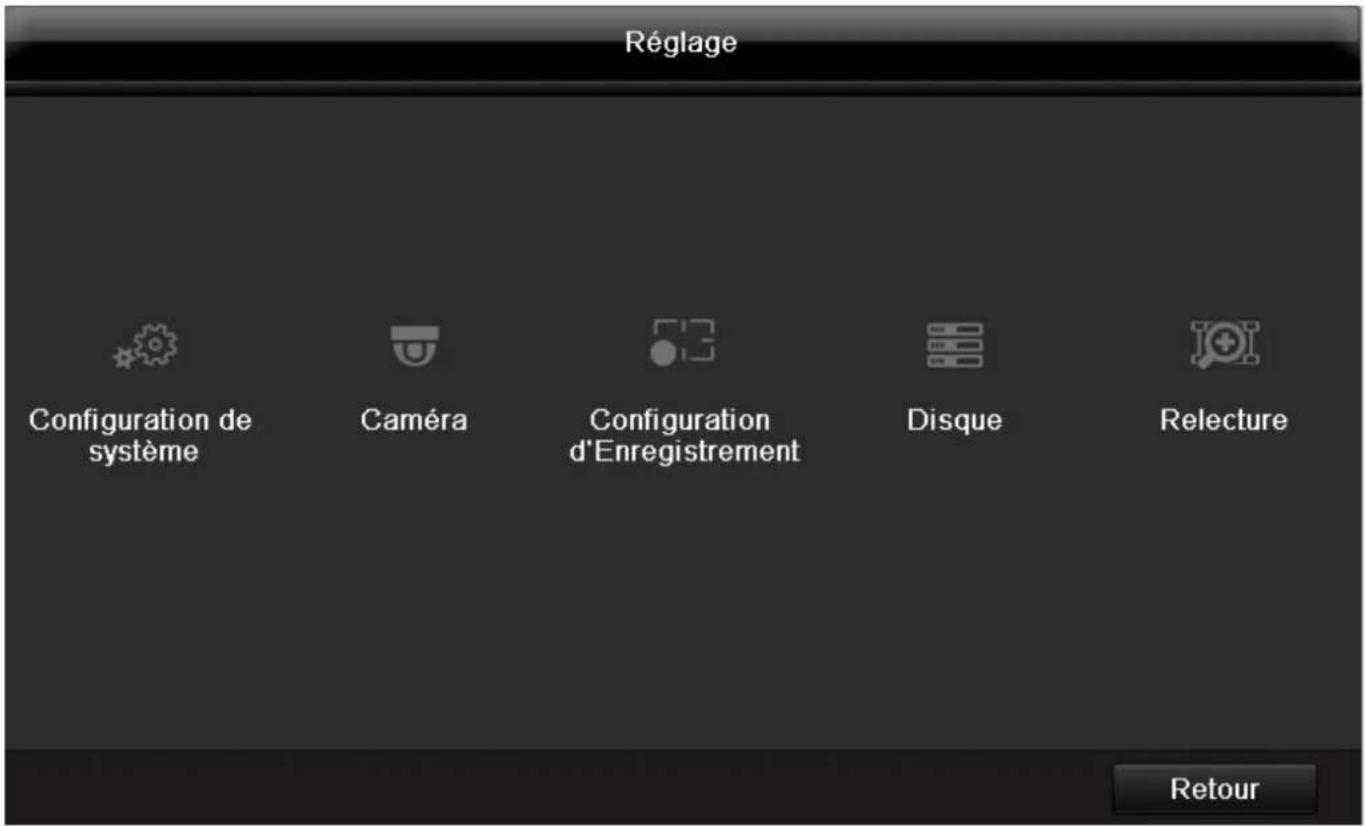

Vue d'ensemble des menus 223

Description de la menu....223

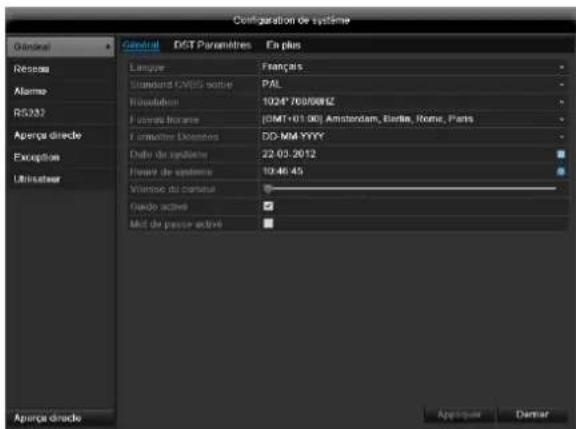

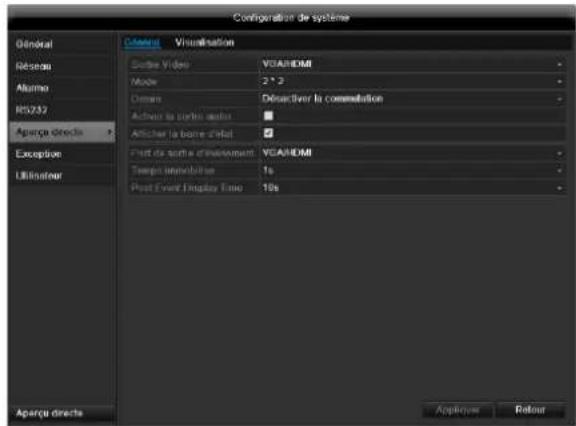

Configuration de système....225

Aperçu 225

Général....225

Terminologie....226

Agencement d'un réseau 227

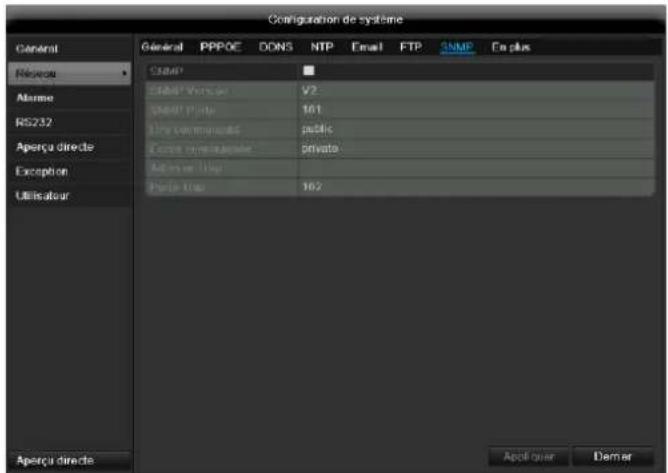

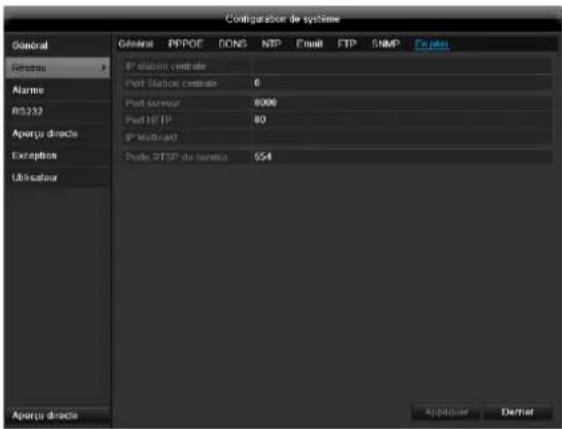

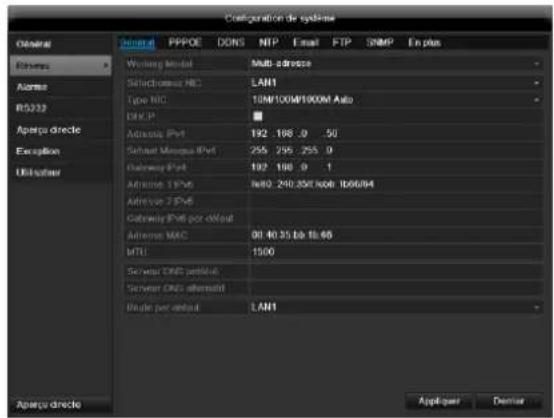

Configuration réseau 227

Avertissement 233

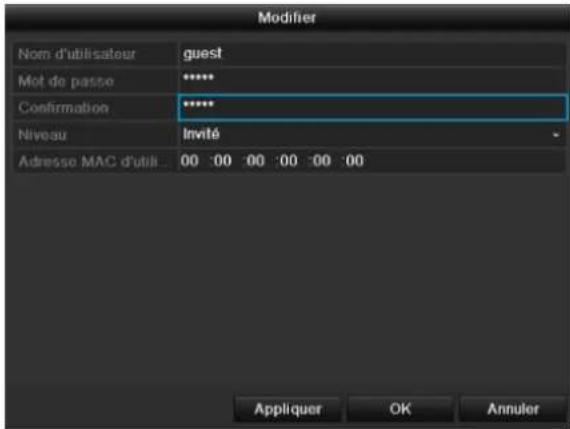

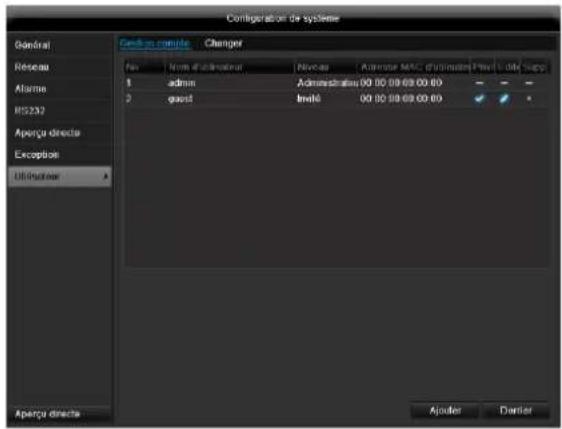

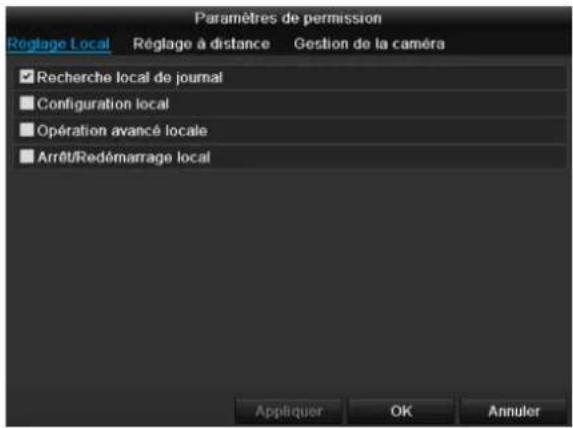

Utilisateur 234

Caméra 236

Camèra 236

OSD 236

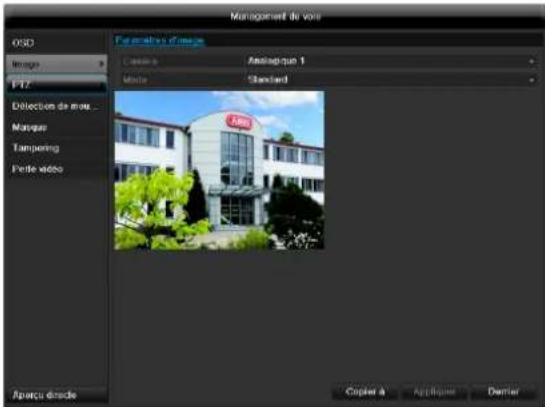

Image 237

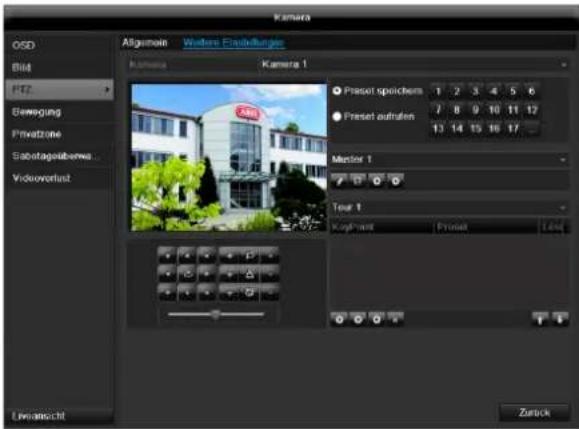

PTZ 237

Mouvement 237

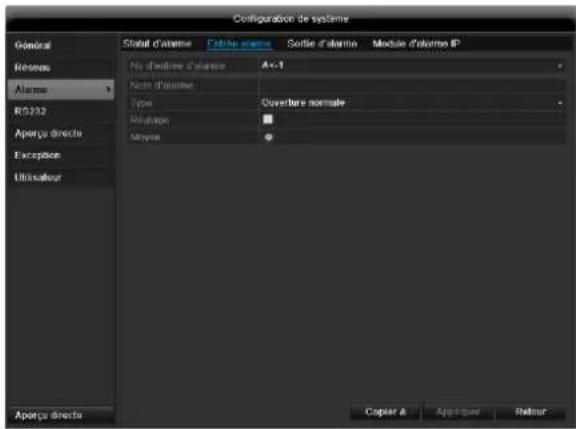

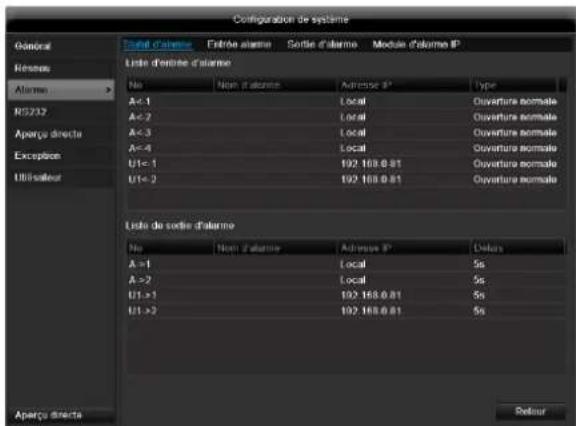

Alarme....238

Zone privée 238

Surveillance anti-sabotage....238

Perte vidéo....239

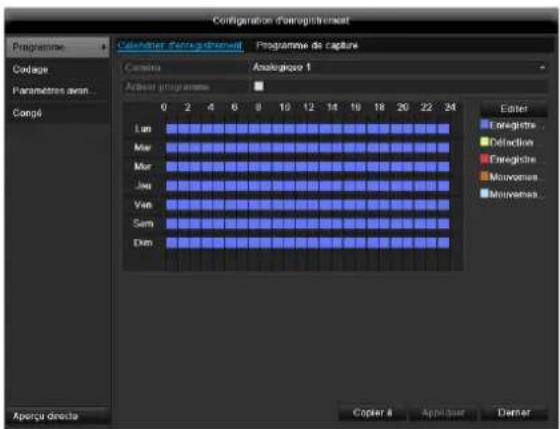

Configuration d'Enregistrement....240

Configuration....240

Planning....240

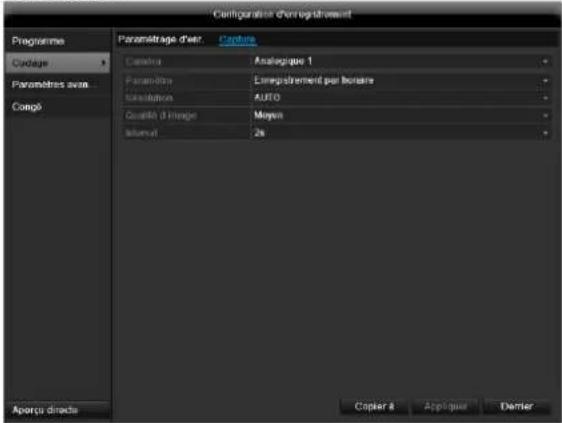

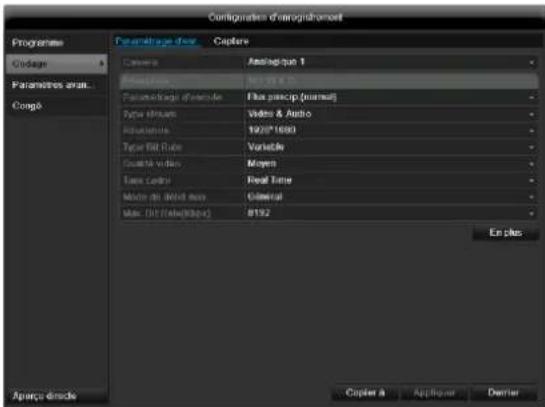

Codage 241

Autres paramètres....242

Vacances....242

Monjours du disque dur....243

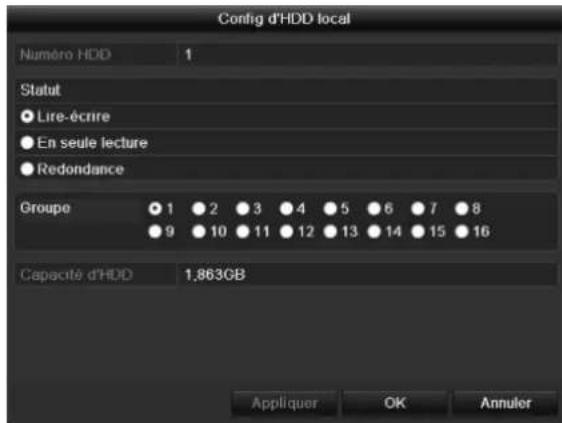

Paramètres d'administration du disque dur....243

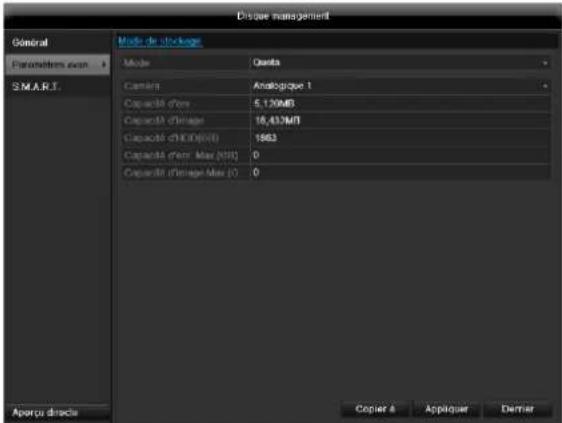

Configurations disques durs des caméras....244

Vérification de l'état du disque dur ....245

Configuration des alertes de disque dur 245

S.M.A.R.T....245

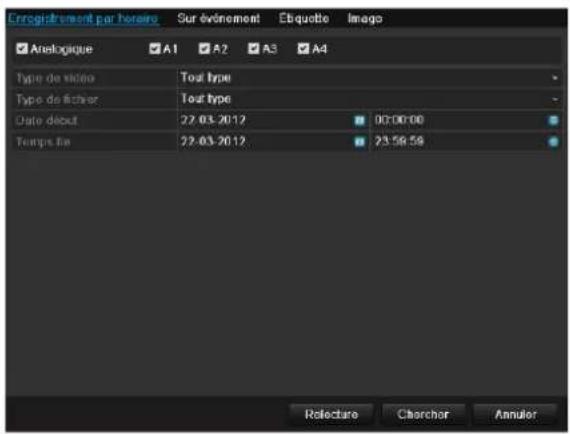

Relecture....246

Enregistrement par horaire 246

Sur événement....246

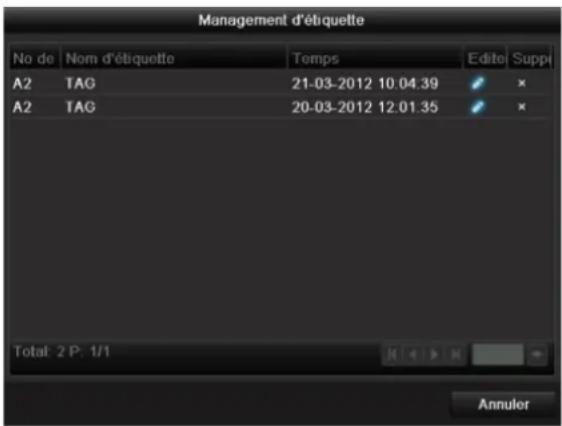

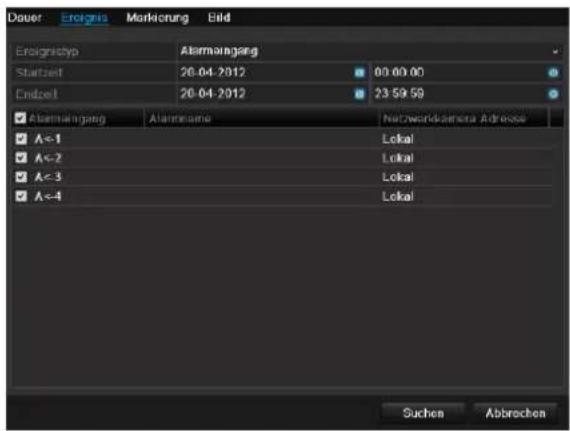

Repérage 246

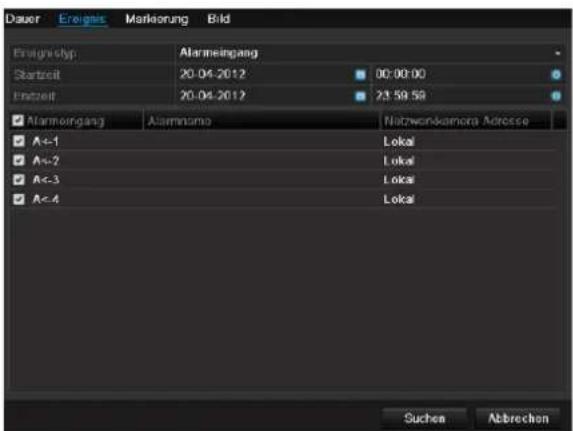

Image 247

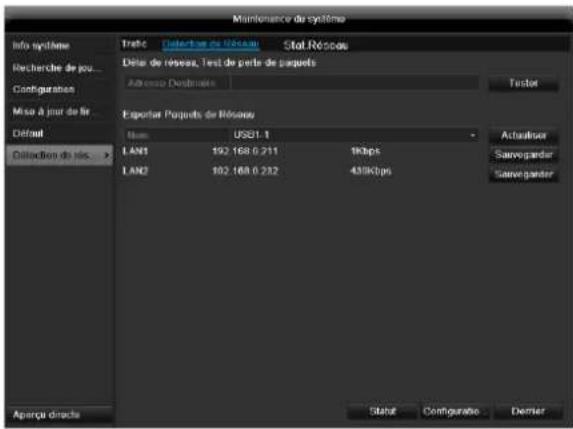

Maintenance 248

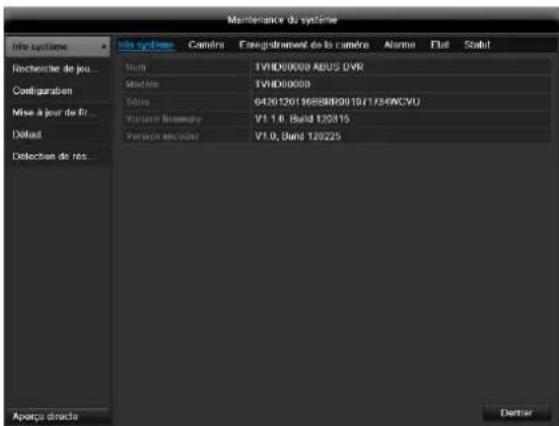

Info système....248

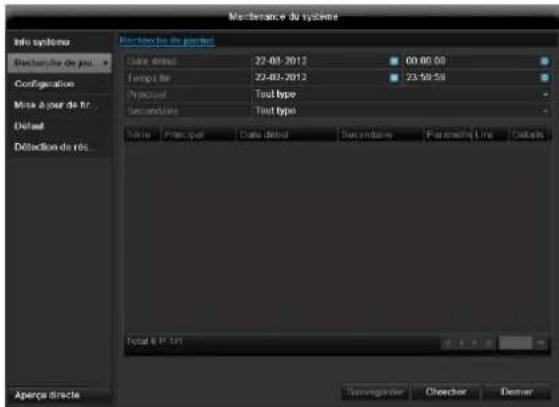

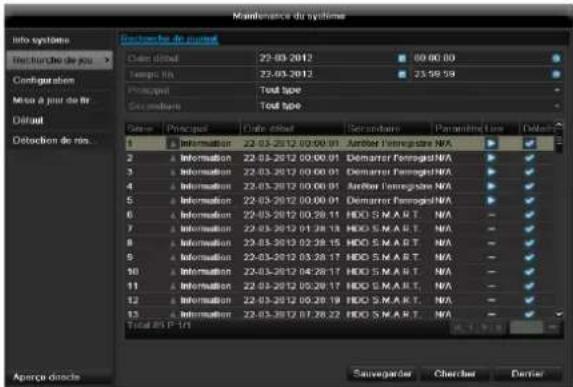

Recherche de journal....248

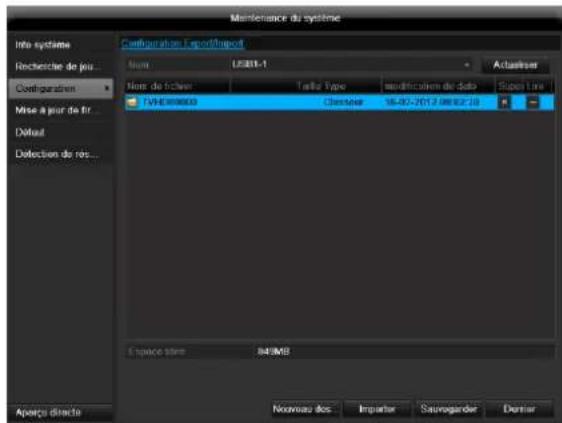

Configuration....249

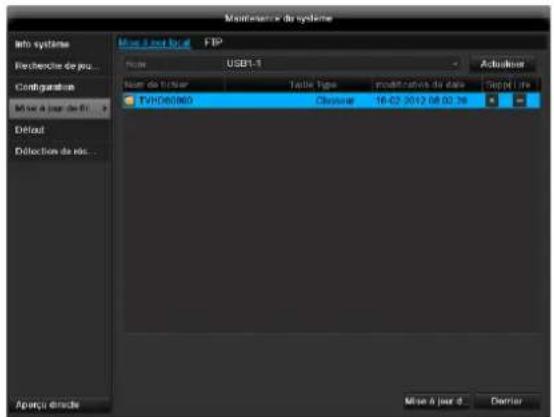

Mise à jour de firmware....250

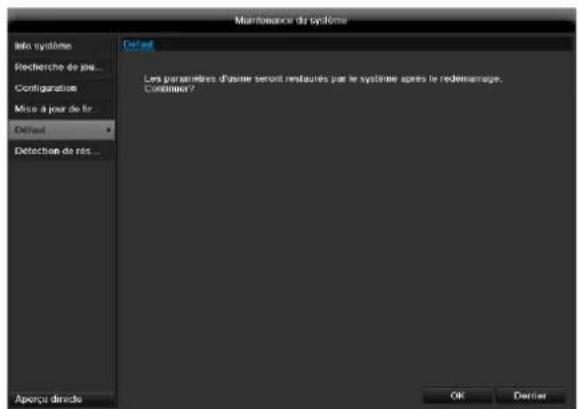

Défaut....250
Réseau....250
Enregistrement par horaire ....252

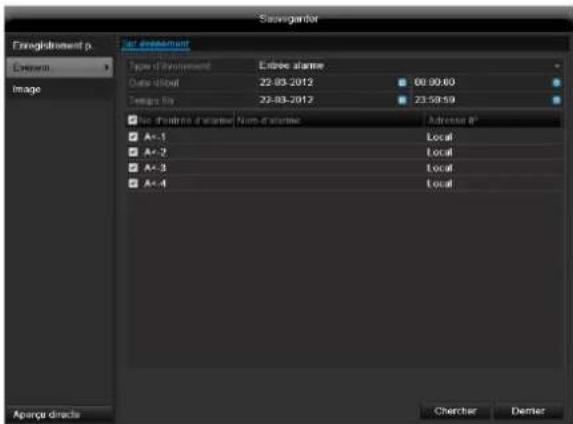

Événement (type d'événement « Entrée alarme »)....253

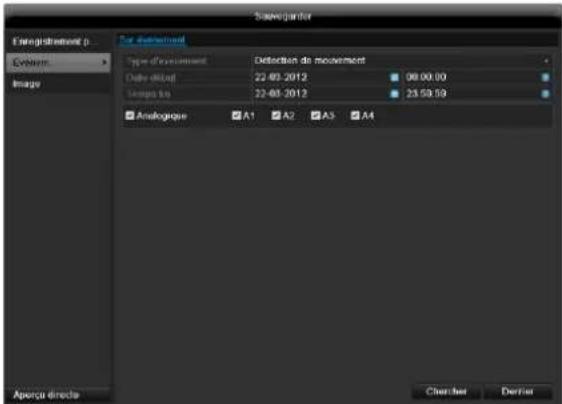

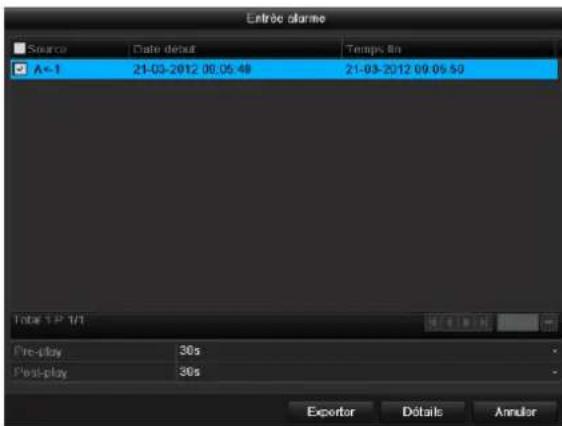

Événement (type d'événement « Détection de mouvement »)......253

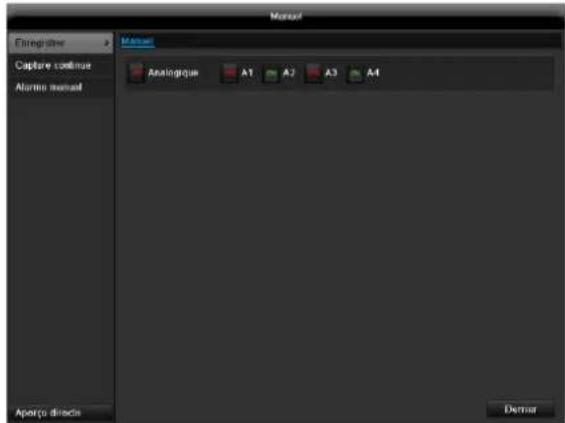

Enregistrer 254

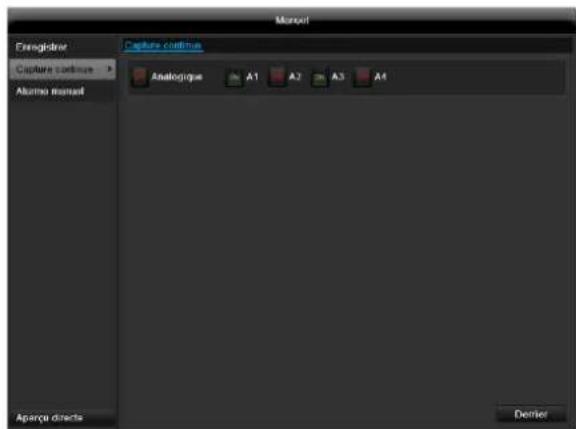

Capture continue....254

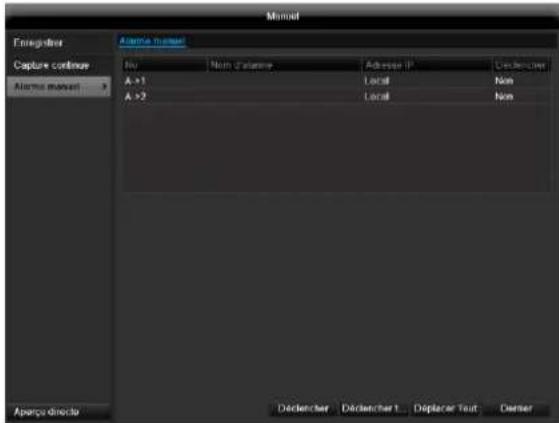

Alarme manuel....254
254
Remarque concernant la directive européenne sur les appareils électriques et électroniques ....257
Remarques concernant la manipulation de piles....257
Remarque importante concernant l'élimination de piles....258
Remarque concernant la directive européenne RoHS 258
Termes techniques utilisés ....259

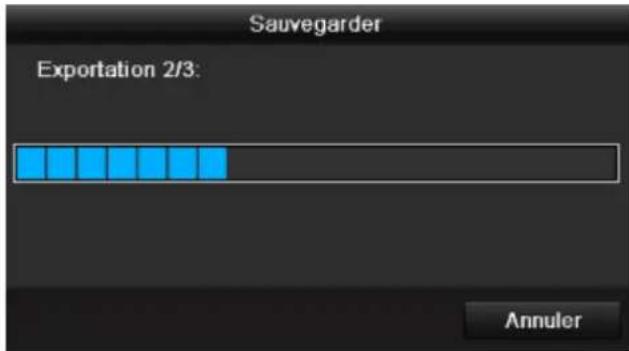

Sauvegarder 252

Entretien et nettoyage de l'appareil ....255

Spécifications techniques....256

Elimination des déchets....257

Glossaire....259

A propos du mécanisme interne d'un disque dur ....261

Guide de démarrage rapide

Avant de commencer

Les préparations suivantes sont indispensables :

1. Respectez les consignes générales, les consignes de sécurité et les instructions d'installation et de connexion, voir p. 201.
2. Vérifiez le contenu et l'état des pièces dans l'emballage.
3. Introduisez les piles dans la télécommande.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Monjours du disque dur

Avertissement

Mettez l'appareil hors tension et débranchez-le du secteur !

Prévoyez une mise à la terre afin d'éviter les décharges d'électricité statique.

1. Installez un ou plusieurs disques durs (voir le guide de démarrage rapide fourni séparément).
2. Raccordez le câble data rouge à la carte mère (petite fiche).
3. Raccordez le câble d'alimentation (grande fiche, 5 broches).
4. Vérifiez tous les raccordements.
5. Fermez le boîtier.

Branchements

Remarque

Respectez le rayon minimal lors de la pose des câbles ! Ne pas plier les câbles !

1. Connectez toutes les caméras au réseau
2. Raccordez les capteurs aux sorties d'alarme.
3. Raccordez le moniteur aux connecteur HDMI/VGA ou BNC.
4. Raccordez la souris au port USB.
5. Branchez l'appareil sur le secteur.
6. Mettez l'appareil sous tension à l'aide de l'interrupteur POWER situé sur le panneau arrière. Le voyant d'état du DVR situé sur le panneau avant s'allume.

Configuration de l'appareil

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

- Exécutez les étapes de l'assistant d'installation, voir p. 215.

Les paramètres suivants sont configurés successivement :

• Langue de l'interface utilisateur
- Administrateurs
- Paramètres généraux (date, heure...)

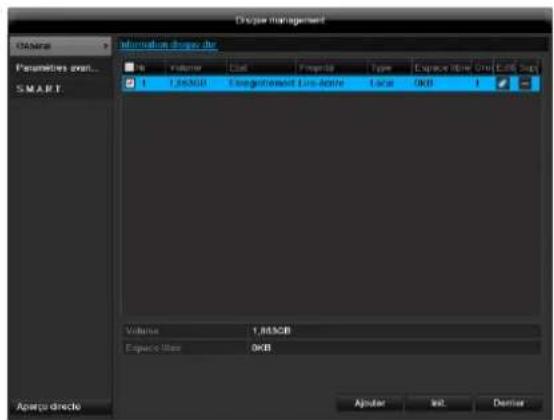

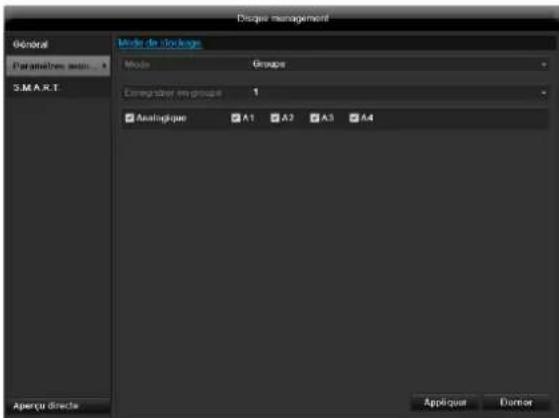

- Gestion du disque dur (initialisation etc.)
- Paramètres d'enregistrement
- Paramètres réseau

Remarque

Tout changement ultérieur de la date ou de l'heure peut entraîner une perte de données !

- Voir la vue d'ensemble des menus, p. 223, ainsi que les remarques et explications concernant les commandes principales du système, p. 201.

Consultez les explications concernant :

Mode live	p. 218
Généralités	p. 221
PTZ	p. 237
Sauvegarde des données	p. 290
Elimination des déchets	p. 257

Consignes de sécurité impo- tantes

Explication des symboles

Les symboles suivants sont utilisés dans le manuel et sur l'appareil :

Symbole	Mot clé	Signification
	Avertissement	Risque de blessures ou danger pour la santé.
	Avertissement	Risque de blessures ou danger pour la santé à cause du voljours.
	Important	Avis de sécurité : risque d'endommagement de l'appareil/des accessoires.
	Remarque	Informations importantes.

Les balises suivantes sont utilisées dans le texte :

	Signification
1. ...	Ordre fixe des étapes à exécuter dans le texte
2. ...
• ...	Éléments énumérés dans un ordre aléatoire dans le texte ou l'avertissement
• ...

Utilisation appropriée

Utilisez l'appareil uniquement à des fins auxquelles il a été conçu et fabriqué ! Toute autre utilisation est considérée comme non appropriée !

Cet appareil ne peut être utilisé qu'aux fins suivantes : Cet enregistreur HD-SDI est destiné à la surveillance d'objets, en combinaison avec des sources de signal vidéo (caméras HD-SDI) et des dispositifs d'affichage vidéo (moniteurs CRT ou TFT).

Remarque

L'enregistrement de données est soumis à des directives nationales en matière de protection de la vie privée.

Signalez l'existence de ces directives à vos clients lors de l'installation.

Généralités

Avant la mise en service de l'appareil, nous vous conseillons de lire attentivement les consignes suivantes et de tenir compte des avertissements, même si vous avez l'habitude d'utiliser des appareils électroniques.

Avertissement

Tout dommage résultant du non-respect de ce mode d'emploi n'est pas couvert par la garantie.

Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement

Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels résultant d'une fausse manipulation ou du non-respect des avis de sécurité.

La garantie n'est pas valable dans de tels cas !

Veuillez conserver soigneusement ce manuel afin de pouvoir le consulter ultérieurement.

Lorsque vous vendez ou donnez cet appareil, vous devez impérativement remettre ce manuel au nouveau propriétaire.

Cet appareil a été fabriqué conformément aux normes de sécurité internationales.

Alimentation en courant

N'utilisez cet appareil qu'après l'avoir branché sur une source de courant dont le voljours correspond à la tension indiquée sur la plaque signalétique.

Si vous n'êtes pas sûr des caractéristiques de votre réseau électrique, vous devez vous adresser à votre fournisseur.

Avertissement

Prenez des précautions contre les pertes de données !

Utilisez toujours l'appareil avec un système d'alimentation en courant sans interruptions et un parafoudre.

Débranchez l'appareil du secteur avant d'entreprendre des travaux d'installation ou de maintenance.

L'interrupteur de cet appareil ne permet pas de déconnecter entièrement l'appareil du réseau électrique.

Pour déconnecter entièrement l'appareil du réseau, vous devez retirer la fiche de la prise de courant. C'est pourquoi l'appareil doit toujours être installé de façon à ce qu'un accès direct à la prise de courant soit assuré et que la fiche puisse être retirée de la prise de courant en cas d'urgence.

Afin d'éviter tout risque d'incendie, l'appareil doit être débranché du secteur en cas de non-utilisation prolongée de l'appareil. Débranchez l'appareil du secteur avant une tempête ou un orage accompagné d'éclairs. Vous pouvez aussi brancher l'appareil sur un système d'alimentation sans interruption équipé d'un parafoudre.

Avertissement

N'ouvrez jamais le boîtier de l'appareil ! Il y a des risques d'électrocution !

S'il est nécessaire d'ouvrir l'appareil, adressez-vous à une personne qualifiée ou à votre installateur.

Le monjours ou le remplacement d'un disque dur doit être effectué par du personnel formé ou votre installateur.

Avertissement

Tout monjours ou toute modification de l'appareil par des personnes non qualifiées entraîne l'annulation de la garantie.

Nous vous conseillons de confier le monjours d'un disque dur à un installateur.

Tout monjours incorrect du disque dur entraîne l'annulation de la garantie.

Evitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique.

Utilisez un parafoudre afin d'éviter les endommagements par des surtensions (par exemple, pendant un orage).

Câbles

Saisissez tous les câbles par leur fiche et ne tirez pas sur le câble même.

Ne touchez jamais un câble les mains mouillées, car cela peut provoquer un court-circuit ou une décharge électrique.

Ne posez pas l'appareil, des meubles ou d'autres objets lourds sur le câble et veillez à ne pas plier celui-ci, en particulier à proximité de la fiche ou du connecteur.

Ne faites jamais de nœud dans un câble et ne le liez pas ensemble avec un autre câble.

Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit gêné.

Un câble électrique endommagé peut provoquer un incendie ou une décharge. Vérifiez le câble de temps en temps.

Ne modifiez ou ne trafiquez pas le câble électrique ou la fiche.

N'utilisez pas d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur et évitez toute intervention sur les câbles électriques et les câbles réseau.

Lieu d'installation/Environnement

Installez l'appareil sur une surface immobile et plane et ne posez pas d'objets lourds sur l'appareil.

L'appareil n'est pas conçu pour fonctionner dans des pièces chaudes et humides (par exemple, des salles de bains) ou des endroits poussiéreux.

Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum. L'appareil doit être utilisé dans un climat tempéré.

Veillez à ce que :

une ventilation suffisante soit toujours assurée (n'installez pas l'appareil dans des casiers, sur un tapis épais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour) ;

l'appareil ne soit pas exposé à des sources de chaleur (par exemple, des appareils de chauffage) ;

l'appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense ;

l'appareil ne se trouve pas à proximité d'un champ magnétique (par exemple, des haut-parleurs) ;

il n'y ait pas de sources d'incendie (par exemple, des bougies) sur ou à proximité de l'appareil ;

l'appareil ne soit pas exposé aux éclaboussures, aux écoulements d'eau et aux liquides agressifs ;

l'appareil ne soit pas utilisé à proximité d'un récipient rempli d'eau, car il doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximité de l'appareil) ; aucun objet étranger ne pénètre dans l'appareil ;

l'appareil ne soit pas exposé à d'importantes variations de température, car cela peut entraîner des condensations et des courts-circuits ;

l'appareil ne soit pas exposé à des chocs et des vibrations fortes.

Télécommande

Lorsque l'appareil n'est pas utilisé pendant une longue période, vous devez enlever les piles, car celles-ci peuvent fuir et endommager l'appareil.

Maintenance et entretien

La maintenance est nécessaire lorsque l'appareil est endommagé, par exemple lorsque la fiche de contact, le câble électrique ou le boîtier est endommagé, lorsque des liquides ou des objets pénètrent dans l'appareil, lorsque l'appareil a été exposé à la pluie ou l'humidité ou lorsqu'il ne fonctionne pas correctement ou est tombé par terre.

Débranchez l'appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) !

Si vous constatez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l'appareil immédiatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l'appareil ne peut plus être utilisé avant qu'il soit examiné par un professionnel.

Confiez tous les travaux de maintenance à des personnes qualifiées.

N'ouvrez jamais le boîtier de l'appareil ou des accessoires. Toute ouverture du boîtier entraîne un danger de mort par électrocution.

Nettoyez l'appareil et la télécommande à l'aide d'un chiffon humide.

N'utilisez pas de solvants, d'alcools, de dilutions etc. car ceux-ci peuvent endommager la surface de l'appareil.

N'utilisez aucune des substances suivantes :

eau salée, insecticide, solvant acide ou chloré (chlorure d'ammonium), poudre à récurer.

Frottez légèrement avec un chiffon en coton sur la surface, jusqu'à ce que celle-ci soit entièrement sèche.

Avertissement

L'appareil fonctionne avec une tension dangereuse. C'est pourquoi l'appareil ne peut être ouvert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent être effectués par des entreprises agréées. Les réparations mal effectuées peuvent mettre l'utilisateur de l'appareil en danger de mort.

Accessoires

Raccordez uniquement des appareils recommandés. Si-non vous risquez de créer des situations dangereuses ou d'endommager l'appareil.

Mise en service

Respectez toutes les consignes de sécurité et d'utilisation avant la première mise en service !

N'ouvrez le boîtier que pour monter le disque dur.

Avertissement

Lors d'une installation dans un système de vidéo-surveillance existant, vous devez vérifier si tous les appareils sont débranchés du secteur et du circuit à basse tension !

Avertissement

En cas de doute, confiez le monjours, l'installation et le câblage à un professionnel.

Tout travail mal effectué, ou effectué par des amateurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage.

Câblez les installations de façon à ce que le réseau électrique et le circuit à basse tension soient toujours séparés et ne se rejoignent nulle part ou puissent être connectés suite à une panne.

Enfants

Ne laissez jamais des appareils électriques entre les mains d'un enfant ! Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance. Les enfants sont incapables d'identifier correctement les dangers.

L'ingestion de petits objets peut mettre leur vie en danger.

Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d'ingestion d'une pile ou d'un accumulateur.

Rangez les emballages en lieu sûr. Il y a des risques d'étouffement !

Cet appareil ne doit pas être mis entre les mains d'un enfant. Des pièces équipées d'un ressort peuvent rebondir lors d'une mauvaise utilisation et provoquer des blessures (par exemple, aux yeux) chez un enfant.

Préface

Chère cliente, cher client,

Nous vous remercions de l'achat de ce produit.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant (www.abus.com).

Nous vous invitons à lire attentivement les présentes instructions pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré.

Avant de mettre le produit en service, nous vous conseillons de lire entièrement le manuel d'utilisateur et de respecter toutes les consignes de sécurité et d'utilisation.

Tous les noms de société et désignations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour de plus amples renseignements, adressez-vous à votre installateur ou partenaire spécialiste !

Clause de non-responsabilité

Ce mode d'emploi a été établi avec le plus grand soin. Si vous constatez encore des omissions ou des inexactitudes, veuillez-nous en informer à l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve le droit d'effectuer à tout moment et sans préavis des modifications au produit et aux modes d'emploi. ABUS Security-Center n'est pas responsable des dommages directs et indirects liés à l'équipement, les performances et l'usage de ce produit. Aucune garantie n'est accordée quant au contenu de ce document.

Informations d'ordre général

Pour utiliser correctement cet appareil, vous devez lire attentivement ce manuel d'utilisateur et le conserver afin de pouvoir le consulter ultérieurement.

Ce manuel contient des instructions concernant l'utilisation et la maintenance de l'enregistreur. Confiez toute réparation de cet appareil à une entreprise agréée.

Déballage

Manipulez l'appareil avec le plus grand soin lors du déballage.

Les emballages et les moyens d'emballage sont recyclables et ne doivent pas être jetés.

Nous vous conseillons :

de mettre les papiers, les cartons, les cartons ondulés et les emballages en plastique dans les conteneurs prévus à cet effet.

Si ceux-ci ne sont pas encore disponibles dans votre région, vous pouvez jeter ces articles d'emballage avec les ordures ménagères.

Au cas où l'emballage d'origine serait endommagé, vérifiez tout d'abord l'état de l'appareil. Si vous constatez des dégâts à l'appareil, renvoyez-le dans son emballage et contactez le fabricant.

Contenu de la livraison

• Enregistreur numérique hybride
• Câble d'alimentation secteur (EU / UK / AUS)
  • Câble SATA et vis pour l'HDD
• Support et vis pour les racks du serveur
• Logiciel sur CD
• Manuel d'utilisateur (sur CD ou ci-joint)
  • Installateur rapide (sur CD ou ci-joint)
• Bornes de raccordement

Clavier virtuel

Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparaît à l'écran :

Le clavier virtuel suivant s'affiche lorsque des chiffres sont saisis :

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Les touches ont la même fonction que celles d'un clavier d'ordinateur.

Pour saisir un caractère, il suffit de cliquer dessus à l'aide du bouton gauche de la souris.

Cliquez sur Enter pour terminer la saisie.

- Cliquez sur ← pour effacer le caractère devant le cur-seur.

Cliquez sur le a encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indiquée au-dessus du clavier.

Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ.

Démarrage de l'appareil

Attention

Branchez l'appareil uniquement sur un réseau électrique dont la tension correspond à celle qui est indiquée sur la plaque signalétique !

Utilisez un système d'alimentation en courant sans interruptions par mesure de sécurité.

Lorsque l'appareil est branché sur le secteur et mis sous tension à l'aide de l'interrupteur situé au dos, le voyant d'état DVR s'allume.

1. L'appareil effectue un autotest pendant le démarrage.
2. Pour finir, l'assistant de paramétrage s'affiche. Quittez-le pour accéder au mode live.

Arrêter, verrouiller, redémarrer l'appareil

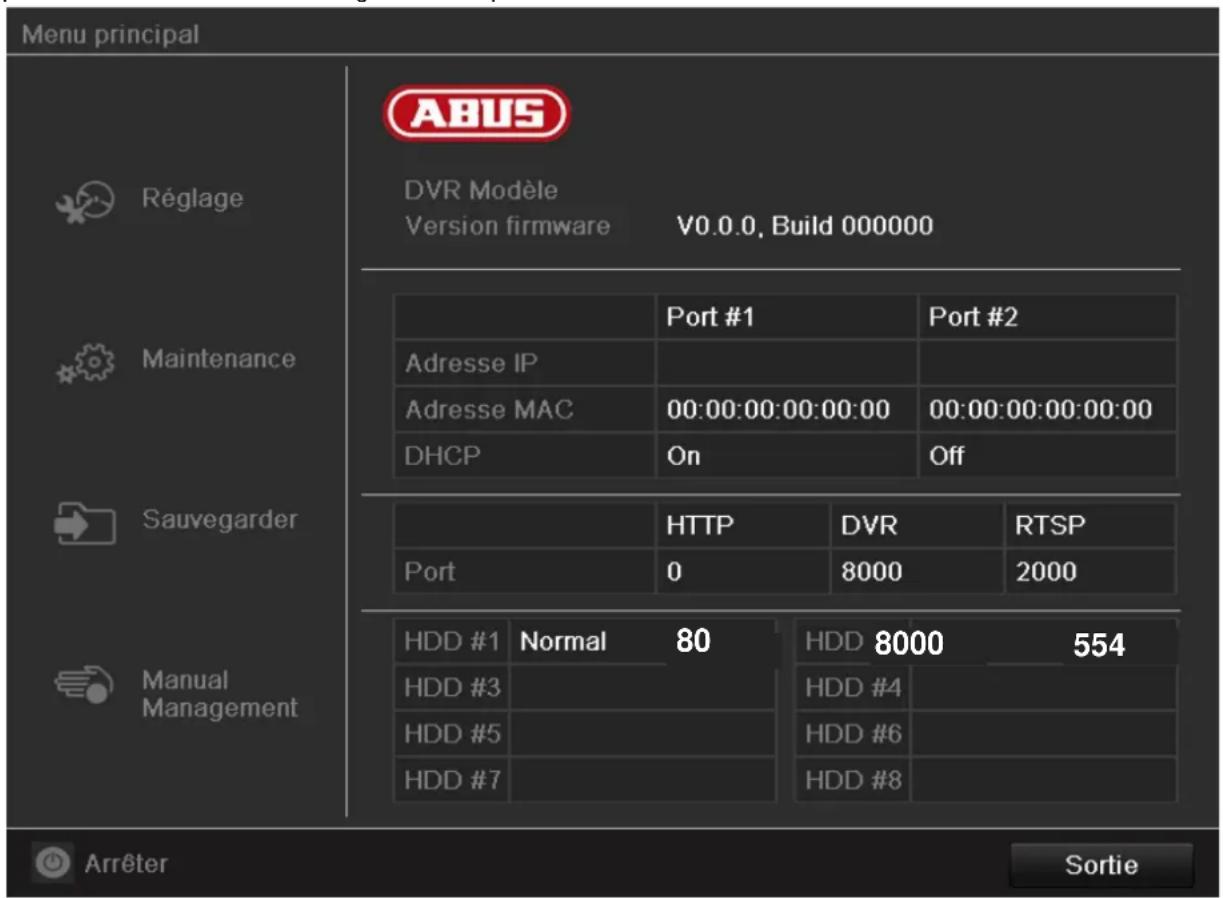

Cliquez dans le menu principal sur Arrêter. L'écran suivant apparaît.

Arrêter Verrouiller Arrêter Redémarrer Annuler

1. Pour mettre l'appareil hors tension, sélectionnez l'option Arrêter et confirmez en cliquant sur Oui. L'appareil s'éteint.

• N'appuyez sur aucune touche pendant la mise hors tension de l'appareil !

1. Pour verrouiller le système, cliquez sur l'icône Ver- rouiller à gauche. L'interface utilisateur est verrouillée. Il faut alors saisir un mot de passe pour accéder aux menus.
2. Cliquez sur l'icône Redémarrer à droite pour redémarrer. L'appareil redémarre.

Mise sous tension de l'appareil

Appuyez pendant 5 secondes sur la touche OK pour remettre l'appareil sous tension.

Indicateurs d'état

Généralités

Les indicateurs d'état suivants vous informent sur l'état de fonctionnement :

voyants sur le devant de l'appareil

signaux sonores,

icônes (pictogrammes) sur le moniteur.

i

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Voyant d'état DVR

Etat	Fonction
s'allume durablement en blanc	état du système OK
clignote en blanc	état du système OK, paramètres d'enregistrement enregistrés, mode de surveillance activé
s'allume durablement en bleu	au moins une caméra est en train d'enregistrer
s'allume durablement en rouge	une maintenance du système s'impose

Voyant d'état touches de sélection de caméra

Etat	Fonction
Eteint	aucune caméra raccordée
s'allume durablement en blanc	caméra raccordée
s'allume durablement en bleu	la caméra enregistre

Indicateurs sur le moniteur

L'appareil affiche la date, l'heure et le nom de la caméra et vous informe si un enregistrement est en cours.

• Enregistrement en continu : « R bleu »
• Alarme / MD&Alarme / MD|Alarme Enregistrement : « R rouge »

- Enregistrement suite à une détection de mouvement : « R jaune »

Assistant de paramétrage

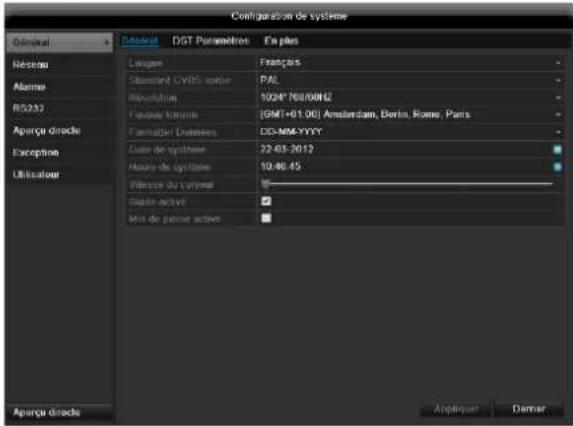

Paramétrage du système

L'assistant de paramétrage vous aide à effectuer les réglages indispensables du système. Le DVR sera alors configuré pour l'enregistrement et la surveillance.

Remarque

Vous trouvez tous les réglages dans le menu Appareil. Voir la menu principal, p. 223.

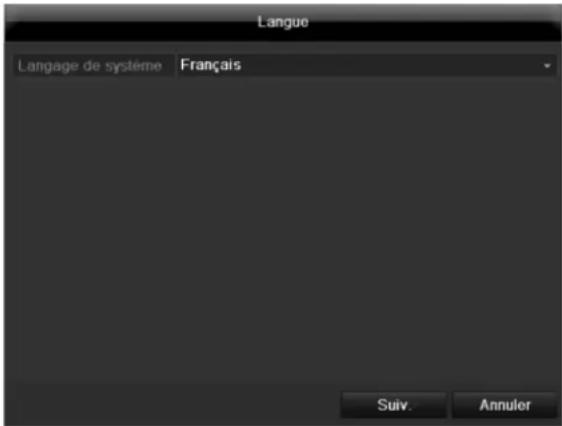

Le choix de la langue apparaît à l'écran après la première mise sous tension :

Langue Langage de système Français Suiv. Annuler

1. Cliquez dans le champ et sélectionnez votre langue dans la liste. Cliquez ensuite sur Suivant. La question suivante s'affiche :

Guide ✓ Voulez vous démarrer Guide quand DVR allume? Suiv. Annuler

Cliquez sur Suivant pour démarrer l'assistant.

Remarque

Une fois le système paramétré, vous pouvez désactiver la case à cocher. La petite coche disparaît et l'assistant ne démarrera plus automatiquement.

Paramétrage de l'administrateur

Avertissement

Notez bien le mot de passe Administrateur. Mot de passe préprogrammé :

« 1 2 3 4 5 ».

Guide Mot de passe admin ****** Modifier * Mot de passe nouveau Confirmation Précéd. Suiv. Annuler

1. Cliquez dans le champ et saisissez le mot de passe Administrateur.
2. Pour saisir un nouveau mot de passe, activez la case à cocher devant Modifier.
3. Saisissez le nouveau mot de passe et confirmez en le saisissant à nouveau dans le champ suivant.
4. Cliquez sur Suivant.

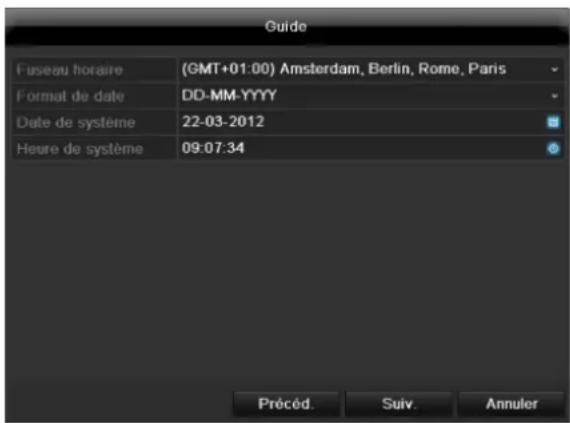

Date / temps

Guide Fuseau horaire (GMT+01:00) Amsterdam, Berlin, Rome, Paris Format de date DD-MM-YYYY Date de système 22-03-2012 Heure de système 09:07:34 Précéd Suiv. Annuler

1. Entrez la date et l'heure système.
2. Terminez le paramétrage en cliquant sur Suivant.

Paramètres réseau

Guido Type NIC 10M/100M/1000M Auto DHCP Adresse IPv4 192 168 .0 .2 Sous-Masque IPv4 255 255 255 .0 Passerelle IPv4 192 .168 .0 .1 Serveur DNS préféré 192.168.0.1 Serveur DNS alliem... Précédent Suivant Annuler

i

Remarque

Demandez à votre administrateur de réseau si vous pouvez sélectionner DHCP ou l'adresse IP en définissant manuellement les autres paramètres.

1. DHCP actif : si DHCP a été choisi sur le routeur du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis

DHCP non actif : saisissez les données manuellement (adresse IP, masque de sous-réseau et Gateway standard = adresse IP du routeur).

Vous pouvez également saisir l'adresse du serveur DNS requis pour l'envoi du mail.

1. Voici un exemple typique d'adresses :

Adresse IPv4 : 192.168.0.50

IPv4 Masque de sous-réseau : 255.255.255.0

IPv4 Gateway standard : 192.168.0.1

DNS primaire : 192.168.0.1

i

Remarque

En cas d'accès à distance via Internet, l'appareil doit disposer d'une adresse réseau fixe.

Gestion des disques durs

Guide Nr Volume Etat Proprié Type Espace libre 1 1,863GB Enregistrem Lire-écrite Local 0KB Init Précéd. Suiv. Annuler

1. Pour configurer un nouveau disque dur, cochez la case avec un clic gauche puis cliquez sur Init.

Avertissement

Toutes les données existantes seront supprimées !

1. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s'affiche sur la barre d'état.

2. Terminez le paramétrage en cliquant sur Suivant.

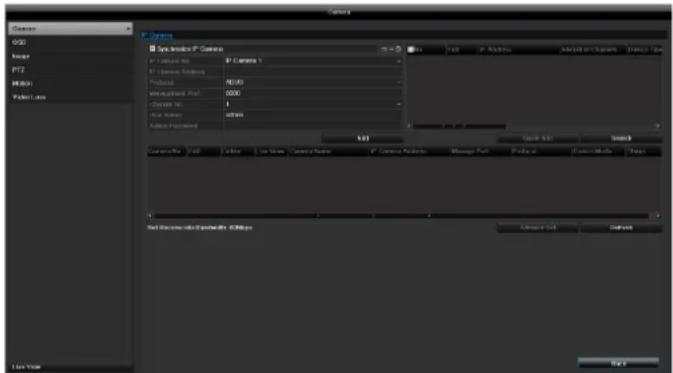

Configuration de caméras réseau

1. Cliquez sur Recherche pour configurer les caméras réseau.

2. Une vue d'ensemble de toutes les caméras réseau trouvées apparaît.

3. Activez la case en cliquant à gauche pour sélectionner les caméras réseau ; ajoutez-les ensuite.

4. Cliquez sur Suite.

Enregistrement caméra

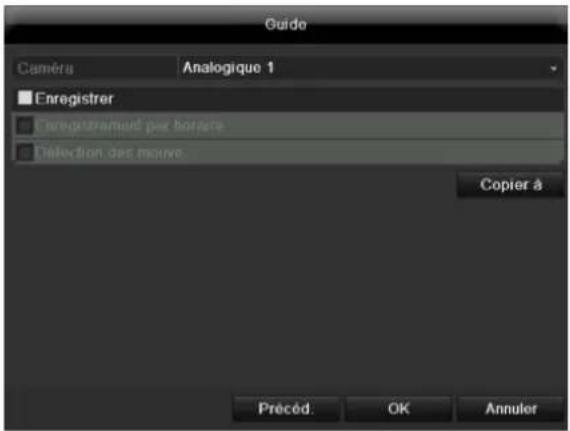

Guide Caméra Analogique 1 Enregistrer Enregistrement par boîrère Detection des mouve Copier à Précéd OK Annuler

1. Sélectionnez la caméra souhaitée pour l'enregistrement dans l'option correspondante.
2. Cochez la case « Enregister ».
3. Sélectionnez le type d'enregistrement. Vous avez le choix entre « Enregistrement par horaire » et « Détection de mouve ». Activez la détection interne de mouvement de la caméra pour permettre un enregistrement.
4. Appuyez sur Copier à, pour appliquer ces paramètres à d'autres caméras. Pour cela, sélectionnez les caméras dans la fenêtre qui vient de s'ouvrir. Cochez la case correspondante en cliquant dessus.
5. Validez la configuration et fermez l'assistant de configuration en cliquant sur OK.

Mode live

Vue d'ensemble

Le mode live est automatiquement sélectionné à la mise sous tension de l'appareil.

En appuyant plusieurs fois sur la touche Menu, vous obtenez également le mode live.

Les menus se trouvent dans l'en-tête.

• Menu
• Lecture et
  • PTZ.

Le menu contextuel des modes d'affichage se trouve à droite. A droite, vous trouvez également la date et l'heure.

• Pour ouvrir le menu contextuel des modes d'affichage, cliquez dans la barre des menus en haut à droite sur le rectangle.
• Cliquez sur un pictogramme pour faire défiler les divers modes d'affichage.

Les signaux des caméras raccordées s'affichent sur l'écran principal.

Avec un double clic sur la touche gauche de la souris, vous pouvez afficher les images de chaque caméra en plein écran ou revenir au mode d'affichage d'origine.

Symboles d'état

Les symboles suivants s'affichent selon l'état de fonctionnement de l'appareil :

Symbole	Signification
R	Rouge : enregistrement suite á une alarmeEnregistrement suite á : alarme, détection du mouvement|alarme, détection du mouvement&alarme
R	Jaune : Enregistrement suite à une détection de mouvementEnregistre uniquement après une détection de mouvement
R	Bleu : enregistrementEnregistrement en continu

Menu contextuel en cas de commande à la souris

i Remarque

Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d'ouvrir un sous-menu :

Menu principal Caméra Caméra multiple Ecran précéd. Ecran suiv. Démarrer Comm. Relecture toute la journée Sortie aux.

Menu principal	Ouverture du menu principal
Caméra	Image affichée en plein écran en provenance de la caméra sélectionnée
Caméra multiple	Présentations différentes
Ecran précéd.	Visualisation de la caméra précédente
Ecrean suiv.	Affichage des images en provenance de(s) (la) caméra(s) suivante(s)
Démarrer Comm.	Démarrage d'une séquence de caméra
Relecture toute la journée	Pour passer en mode visionnage
Mode de diffusion	Permet d’améliorer ou de réduire la netteté de l'image
Sortie aux.	Basculer vers le moniteur de surveillance

Remarque

L'activation de "AUX moniteur" sans moniteur spot connecté:

Fonction de pointeur de la souris est désactivé.

Remarque

Visualisation de séquences:

Définissez dans les paramètres de visualisation le taux de ralentissement des séquences.

Barre de sélection sur l'image de la caméra

Cliquez sur l'affichage simple ou multiple d'une image. Une barre de sélection s'affiche :

N°	Signification du symbole
(1)	Zone de déplacement de la barre miniature
(2)	Activer/désactiver l'enregistrement manuel
(3)	Lecture immédiate des 5 dernières minutes
(4)	Activer/désactiver la sortie audio de la vidéo
(5)	Instantané du canal sélectionné
(6)	Commande PTZ
(7)	Zoom numérique
(8)	Quitter la barre de sélection

Réglages

Remarque

Le mode live peut être paramétré comme suit.

Ouvrez le menu principal et cliquez sur « Configuration de système ». Enfin, cliquez sur « Apercu directe » :

Configuration de système General Visualisation Suite Video VOAHDMI Mode 2 * 2 Current Déactive/er la corrélation Actions la texte mode: Atticher la boire d'abat Post de suite d'évaluation VOAHDMI Tempe réactivité 1s Post Event Display Time 10s Aperçu directa Applique Retour

Dans l'onglet « Général » se trouvent les paramètres suivants :

Sortie Video	VGA/HDMI, Main CVBS, Moniteur SpotSélectionne la connexion pour modifier les paramètres
Mode	Différents affichages caméra
Délais	Temps de commutation entres les différentes caméras en mode affichage séquentiel
Activer la sortie audio	Activer/désactiver la sortie audio de la vidéo. Le signal audio n'est émis que lorsque l'entrée de caméra est en plein écran
Port de sortie d'événement	Attribuer un moniteur pour l'affichage d'événements
Temps immobilise	en secondes, pour déterminer le temps d'affichage de l'événement sur le moniteur attribué.
Post Event Display Time	en seconds, définit la durée du pop-up fenêtre pendant qu'un évène-ment.

Remarque

L'image de l'enregistreur peut être émise avec un moniteur HDMI ou VGA. La combinaison des sorties HDMI et VGA est supportée.

La sortie BNC peut être utilisée pour un moniteur Spot ou pour un moniteur autonome.

Remarque

Ecran HDMI/VGA connecté :

Un écran HDMI/VGA connecté devient automatiquement l'écran principal de la sortie audio affec-

tée. La sortie vidéo BNC affiche les caméras par séquence et en mode plein écran.

Si le câble HDMI/VGA n'est pas connecté lors de l'amorce du DVR, le signal vidéo principal est affiché sur la sortie BNC MAIN. Connecter le câble HDMI/VGA et réamorcer le DVR afin d'afficher le signal vidéo principal au niveau de la sortie HDMI/VGA.

Aucun écran HDMI/VGA connecté :

Le signal vidéo principal est représenté au niveau de la sortie BNC MAIN. La sortie vidéo BNC affiche les caméras par séquence et en mode plein écran.

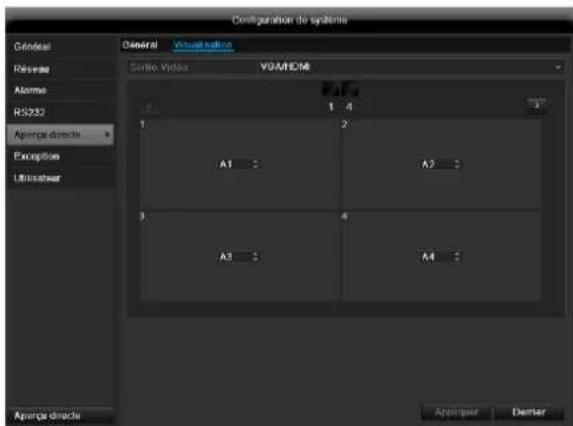

Configuration de la sortie caméra

Un maximum de 8 ou 16 caméras

(TVVR60011/TVVR60021) peuvent être affichées simultanément sur l'affichage en temps réel.

1. Cliquez sur « Visualisation »:

Configuration du système Grindel General Visualization Retrie Video VGAHDMI RS232 Aparque directe > Exception Utiliseaser Aparque directe 1 4 2 A1 : A2 : 3 4 A3 : A4 : Apengiser Demser

1. Sélectionnez le mode d'affichage.

2. 1 × 1

3. 2×2
   • 3×3
   • 1 + 5
   • 1 + 7

4. 4 × 4

5. Attribuez le signal de caméra souhaité à chaque écran à l'aide des touches de navigation.

- Le paramètre X signifie que cette caméra n'est pas affichée.

1. Cliquez sur Appliquer pour valider la configuration.

Restitution

Généralités

Vous pouvez visionner de trois façons :

via Recherche par événement dans le menu principal, en mode live ou

via le fichier journal dans le menu Maintenance.

i

Remarque

Les boutons « previous file/day/event » (fichier/jour/évènement précédent) ont différentes fonctions selon le mode de lecture :

Lecture normale :

En appuyant sur le bouton, la lecture passe au jour précédent/suivant.

Recherche d'évènement :

En appuyant sur le bouton, la lecture passe au jour d'évènement précédent/suivant.

Exportation des données :

En appuyant sur le bouton, la lecture passe au fichier précédent/suivant.

i

Remarque

La restitution simultanée de 4 canaux de caméra est possible.

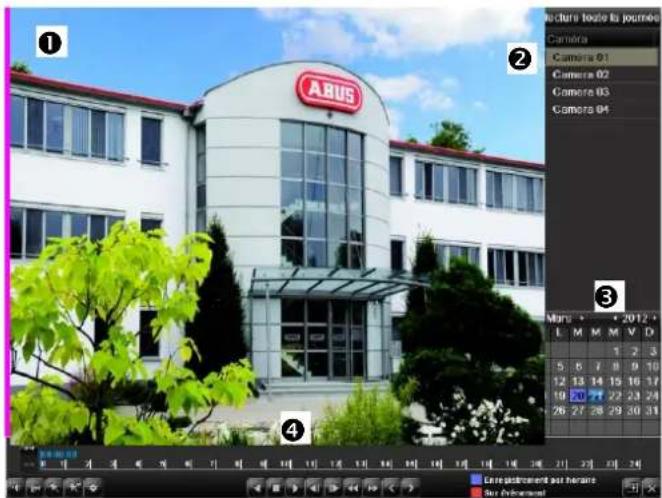

L'écran de visualisation

Le visionnage est piloté à l'aide du champ de contrôle :

① ② ③ ④ Structure tous le journe Camera Camera 01 Camera 02 Camera 03 Camera 04 ③ Mars + 2012 + L M M M V D 1 2 3 5 6 7 8 9 10 12 13 14 15 16 17 19 20 21 22 23 24 26 27 28 29 30 31 Le re pâtant et sur bérant Sur Environnement

N°	Zone
1	visionnage en cours avec date et heure
2	sélection de la caméra pour le visionnage
3	calendrier avec le type
4	champ de contrôle avec axe de temps d'enregistrement (voir à droite)

Commande via champ de contrôle

Le champ de contrôle permet de piloter le visionnage en cours. Les symboles ont la signification suivante :

(1)

17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | Enregistrement par horaire Sur événement

(17) (18) (19)

N°	Signification des symboles
1	Zoomer/dézoomer sur la barre de temps (24/12/1heurs)
2	Activation/désactivation de la restitution audio
3	Définir un point de départ et d'arrivée pour la sau-vegarde des données d'une vidéo
4	Ajouter un repère
5	Ajouter un repère personnalisé
6	Gérer les repères
7	Activation du zoom numérique. La zone d'aperçu permet de sélectionner une zone à agrandir.
8	Recherche avancée (recherche de zone) : Mar-quer sur l'image vidéo de reproduction la zone sur laquelle la détection de mouvement doit être appli-quée (ou cliquer sur la détection en plein écran). Les événements sont marqués en vert dans la barre de temps.
9	Lecture arrière
10	Stop
11	Démarrer / stopper la lecture
12	revenir 30 secondes en arrière
13	passer 30 secondes en avant
14	Ralenti (1/16x - 1x)
15	Avance rapide (1x - 16x)
16	Enregistrement précédent, jour précédent
17	Enregistrement suivant, jour suivant
18	Axe de temps :• Cliquez à l'aide de la souris sur l'axe de temps afin de poursuivre le visionnage à partir d'un autre moment• Cliquez sur le « coulant » et faites-le glisser jusqu’au moment souhaité, afin de démarrer le visionnage à ce moment-là
19	Type d’enregistrementBleu = enregistrement en continuRouge = enregistrement ponctuel
20	Masquer le champ de contrôle
21	Quitter le visionnage

i

Remarque

Vous pouvez zoomer sur une partie de l'écran.

• Cliquez avec le bouton droit de la souris dans le visionnage en cours.
• Sélectionnez « Zoom digital »
• Le mode zoom est activé.
• Déplacez la zone zoomée à l'aide de la fenêtre miniature.
• Pour terminer, cliquez avec la touche droite sur l'image.

Cliquez sur « Management d'étiquette » (6) :

Management d'étiquette No de Nom d'étiquette Temps Edito Suppi A2 TAG 21-03-2012 10.04.39 ✗ ✗ A2 TAG 20-03-2012 12.01.35 ✗ ✗ Total: 2 P: 1/1 Annuler

- Cliquez sur le symbole Éditer pour modifier la description de votre repère. Pour le supprimer, cliquez sur le symbole Supprimer.

Clic droit sur lecture en cours

Cliquez droit sur l'image de lecture. Les options suivantes sont alors disponibles:

Caméra Zoom digital Menu contrôle Sortie

Caméra	Caméra à configurer
Zoom digital	Agrandit digitalement la partie sélectionnée de l’écran
Menu contrôle	Masque/affiche le champ de commande de la lecture

Sortie

Arrête la lecture

Menu principal

Vue d'ensemble des menus

La vue d'ensemble suivante montre les menus permettant de régler et de commander l'appareil.

Tous les menus destinés au paramétrage et à l'utilisation de l'appareil se situent dans le menu général ci-après.

À droite, vous trouverez également toute une série d'informations importantes et relatives à votre produit. Cliquez sur le menu souhaité pour l'ouvrir.

- Cliquez sur Sortie pour fermer la vue d'ensemble des menus.

Menu principal Réglage DVR Modèle Version firmware V0.0.0, Build 000000 Maintenance Sauvegarder Manual Management ABUS Port #1 Port #2 Adresse IP Adresse MAC 00:00:00:00:00:00 00:00:00:00:00:00 DHCP On Off HTTP DVR RTSP Port 0 8000 2000 HDD #1 Normal 80 HDD 8000 554 HDD #3 HDD #5 HDD #7 HDD #4 HDD #6 HDD #8 Arrêter Sortie

Description de la menu

Menu	Description	voir p.
Réglage	Conduit aux menusConfiguration de système, Caméra, Configuration d'Enregistrement, Disque, Relecture.	225
Lecture	Recherche paramétrée d'enregistrements vidéos ou d'images déclenchées par des événements comme des alarmes ou des détections de mouvement ainsi que par des événements d'alarme et des repères.	248

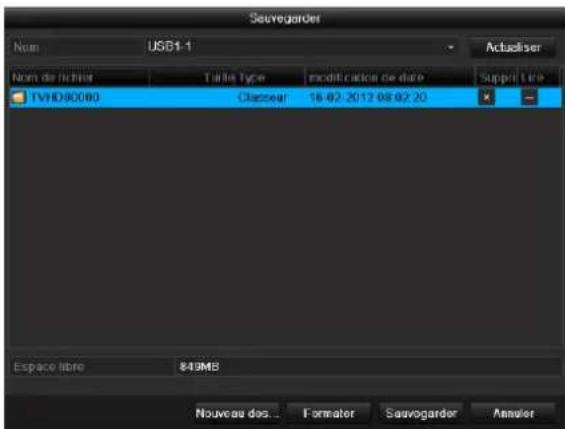

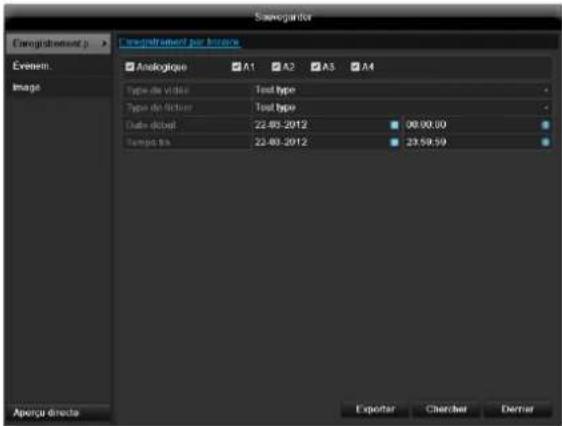

Sauvegarder	Fonction d'export d'enregistrements sur médias USB.	248

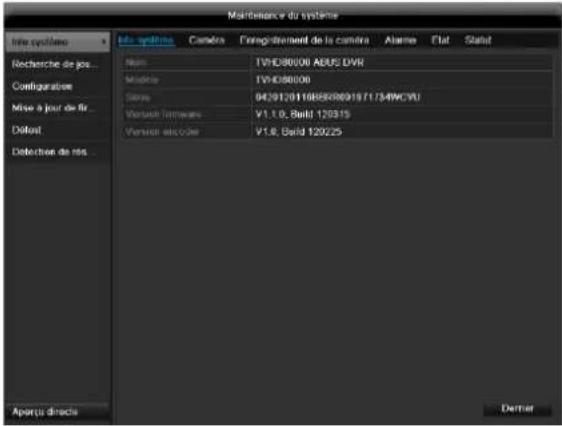

Maintenance	Opérations de maintenance de l'appareil : mise à jour du logiciel résident, importation/exportation de la configuration, rétablissement des paramètres d'origine, Affichage charge réseau
Arrêter	Verrouillage, arrêt et redémarrage de l'appareil	213

Réglage Configuration de système Caméra Configuration d'Enregistrement Disque Relecture Retour

Menu	Description	voir p.
Configuration de système	Gestion de tous les paramètres de l'appareil (Général, Caméra, Enregistrement, Réseau, Alarme, PTZ, RS232, Affichage, Avertissement, Utilisateurs).	225
Caméra	Menu de configuration des paramètres de caméra (configuration OSD, mode écran, configuration PTZ, détection de mouvement, etc.)	236
Configuration d'enregistrement	Menu de configuration des paramètres d'enregistrements (planification, ré-solution caméra, flux, etc.)	240
Disque	Initialisation ou gestion des disques durs intégrés (attribution de fonctions d'écriture/de lecture, de caméras, gestion de disques durs réseau etc.).	243

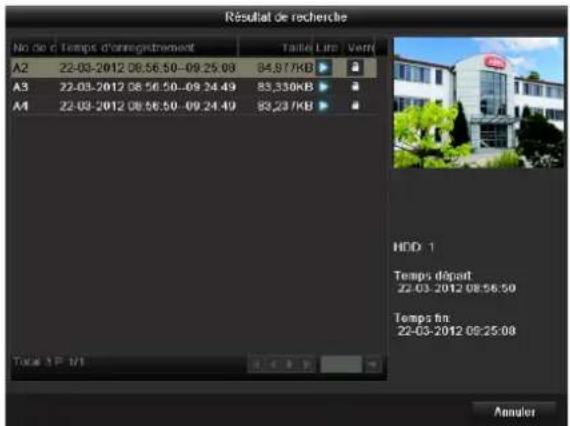

Relecture	Recherche paramétrée d'enregistrements vidéos ou d'images déclenchées par des événements comme des alarmes ou des détections de mouvement ainsi que par des événements d'alarme et des repères.	225

Configuration de système

Configuration de système Désultat DGT Paramètres Exples Langère Français Standard CVBS option PAL Rénolition 1024°768/00HZ Fonds notaire (GMT+01.00) Amsterdam, Berlin, Rome, Paris Farmation Distances DC-MM-YYYY Date de système 22:03:2012 Housé de système 10:46:45 Vitrance du système Crude activit # Mid de pienne active Apuréure Darner

Remarque

Le menu « Configuration de système » permet de gérer tous les paramètres de l'appareil.

Avertissement

Assurez-vous que la date et l'heure sont correctement configurées.

ATTENTION :

Tout changement ultérieur peut entraîner une perte de données !

N'oubliez pas de sauvegarder !

Aperçu

Menu	Configuration	Page
Général	Langue, vidéo, heure, date, souris, mot de passe, heure d'été, autres paramètres	225

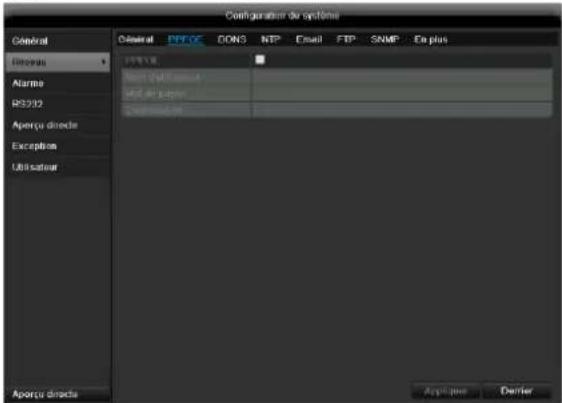

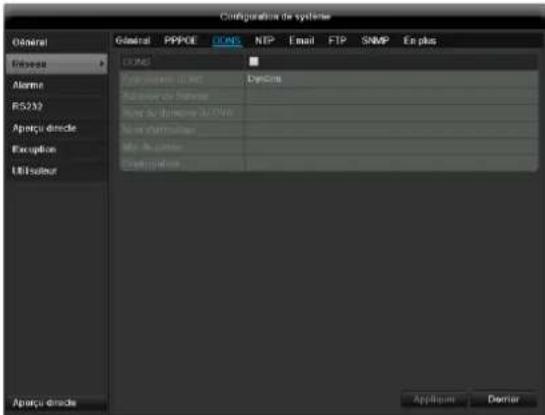

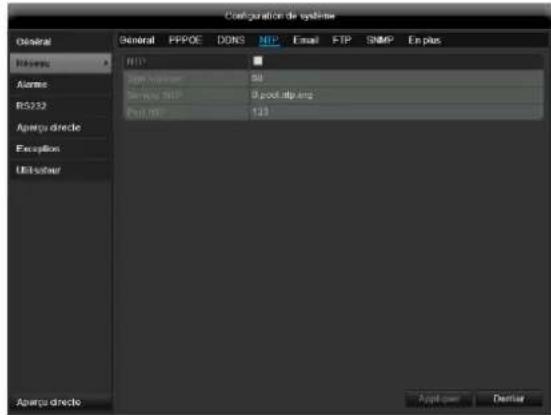

Réseau	Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DDNS etc.)	227

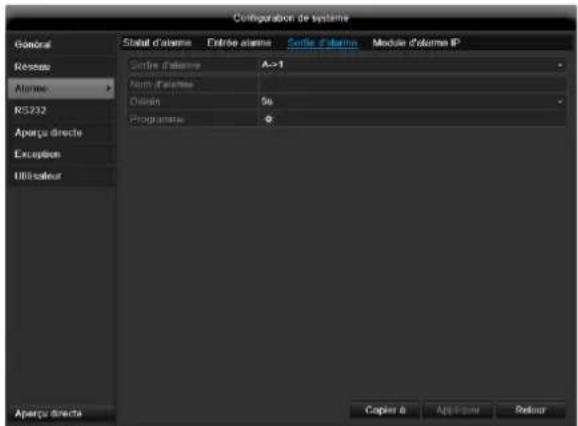

Alarme	Attribution et paramétrage des indicateurs pour les entrées d'alarme et les sorties de relais
RS-232	Paramètres du port série
Aperçu directe	Paramètres d'écran, attribution de la sortie d'événement

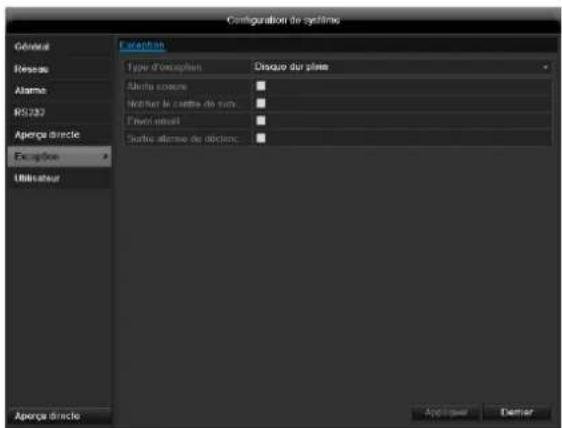

Avertisse-ment	Comportement de l'appareil dans des situations exceptionnelles (disque dur plein, réseau déconnecté etc.)	233
Utilisateur	Ajout, changement d'utilisateur, attribution de droits d'accès	234

Remarque

Voir les remarques aux chapitres en question.

Général

Configuration de système General GDT Paramètres En plus Language Français Standard CIVIS active PAL Resolution 1024*76856852 Functional Inverse [GMT+01.00] Amsterdam, Eberta, Rome, Paris Aperça direkte Formoter Dicentres DD-MM-YYYY Date du système 22.03.2012 Format de système 19:46:45 Mérature du système - Causo activé - Mot de passer activé - Aperça direkte Approve Denier

Onglet Général	Configuration
Langue	Langue d'interface OSD
Standard CVBS sortie	PAL, NTSC,
Résolution	Résolution du moniteur
Fuseau horaire	GMT (Greenwich Mean Time)
Formatter Données	MM-JJ-AAAA, JJ-MM-AAAA, AAAA-MM-JJ
Date/Heure de système	Date, heure
Vitesse du curseur	Barres coulissantes, gauche : petite vitesse, droite : grande vitesse
Guide activé	Case à cocher désactivée : pas de assistent d'installationCase à cocher activée : assistent d'installation active
Activer mot de passe	Case à cocher désactivée : pas de mot de passeCase à cocher activée : vous devez saisir un mot de passe avant de pouvoir utiliser le menu
Onglet Réglages DST	Configuration
Adjustment auto DST	L'appareil passe automatiquement en heure d'été lorsque la case est co-chée.
Activer DST	Il est possible de sélectionner une date de début/de fin précise lorsque la case est cochée.
De, À	Date de début / de fin de l'heure d'été
DST Bias	Daylight Saving Time Bias : correction de l'heure d'été en fonction de l'heure de référence
En plus	Configuration
Nom	Spécification unique de l'appareil
No	Identification unique pour l'utilisation avec une télécommande
Mode de sortie	Permet d'améliorer ou de réduire la netteté de l'image
Luminosité de la sortie C...	Barre coulissante, gauche : basse luminosité, droite : haute luminosité
Economiseur d'écran	Jamais / De 1 à 30 minutes – réglage de la durée d'affichage du menu avant que le menu soit de nouveau masqué
Menu mode de diffusion	Détermine sur quelles sorties vidéo le menu OSD est visible. Options : Auto, HDMI/VGA, CVBS
Remarque événement	Active l'affichage des événements sur l'affichage en temps réel (point d'exclamation sur l'affichage en temps réel)

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Derrier.

Configuration réseau

Généralités

Il est indispensable de configurer correctement le réseau si vous :

- voulez télécommander l'appareil et la surveillance à l'aide de votre navigateur.

Remarque

Lisez les remarques suivantes d'ordre général avant de configurer l'appareil.

Un réseau est un ensemble d'au moins 2 appareils pouvant être mis en réseau.

Types de transfert :

réseau câblés (par ex. par câble CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline).

Tous les réseaux présentent des caractéristiques communes, mais se distinguent à plusieurs égards.

Terminologie

Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l'appareil sur des réseaux.

Paramètres	Configuration
Adresse IP	L'adresse IP est l'adresse unique d'un appareil réseau sur un réseau.Cette adresse ne peut être présente qu'une seule fois sur un réseau donné. Il y a des domaines d'adresses IP spécifiques réservés aux réseaux publics, tels qu'Internet.
Domaines d'adresses privées	par ex. 10.0.0.0 - 10.255.255.255,Masque de sous-réseau : 255.0.0.0172.16.0.0 - 172.31.255.255Masque de sous-réseau : 255.255.0.0192.168.0.0 - 192.168.255.255Masque de sous-réseau : 255.255.255.0
Masque de sous-réseau	Est un masque de bits utilisé pour prendre des décisions ou réaliser des affectations lors du roujours.Sur des réseaux privés, le masque standard est 255.255.255.0
Gateway	Un appareil réseau permettant à tous les autres appareils réseau d'accéder à Internet.Il s'agit, par exemple, de l'ordinateur auquel le modem DSL est raccordé ou,dans la plupart des cas, du routeur ou du point d'accès installé sur le réseau.

Paramètres	Configuration
Nom de serveur	Appelé également DNS (Domain Name Server). Il fait en sorte qu'une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP.Lorsqu'on saisit un nom de domaine dans un navigateur, le DNS recherche l'adresse IP correspondante du serveur et lui transmet la demande.Vous pouvez entrer ici l'IP d'un DNS du fournisseur d'accès. La plupart du temps, il suffit de choisir l'IP du Gateway. Celui-ci transmet alors les demandes au DNS du fournisseur d'accès.
DHCP	Le serveur DHCP attribue automatiquement l'adresse IP, le masque de sous-réseau, le Gateway et le nom de serveur à l'appareil réseau.Les serveurs DHCP sont disponiblesdans les routeurs actuels. Le service DHCP doit être configuré ou activé séparément. Voir le manuel du serveur pour de plus amples informations.Remarque:Lorsque vous utilisez à la fois des adresses IP fixes ET un serveur DHCP, vous devez veiller à ce que les adresses IP fixes soient situées en dehors des adresses attribuées par le serveur DHCP afin d'éviter des problèmes.
Port	Un port est une interface permettant aux divers programmes de communiquer entre eux. Certains ports sont réservés (23: Telnet, 21: FTP). D'autres peuvent être choisis librement. Les ports sont importants dans plusieurs applications, par exemple, lors d'un accès externe à l'appareil via un navigateur.
Adresse MAC	L'adresse MAC (Media Access Control ou ID Ethernet) est l'adresse matérielle spécifique de l'adaptateur réseau.Elle sert à identifier l'appareil sans ambiguïté sur un réseau informatique.

Agencement d'un réseau

L'appareil doit être raccordé physiquement au réseau à l'aide d'un câblage CAT5 (voir Branchements p. 1)

Remarque

Veuillez respecter les modes d'emploi et les remarques concernant les appareils réseau.

Plusieurs commutateurs/routeurs/points d'accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement

Lorsque vous utilisez un routeur, les clients réseau et l'enregistreur sont « connectés » à Internet. Inversement, c'est également le cas. Il faut absolument prendre des mesures de protection, telles que l'utilisation d'un pare-feu, la modification du mot de passe ou le changement de port, afin d'éviter les accès non autorisés en provenance de l'extérieur !

Configuration réseau

Configuration de système General PPQCE DONS NTP Email FTP SNMP En plus Woning Model Multi-adsorso Select Home NBC LAN1 Type NBC 10M/100M/1900M Auto Disk P Adriassir IPv 192 108.0 50 Gelner Menge IPv 255 255.255.9 Gateway IPv 192 108.0 1 Adriassir 3 IPv 160 240.35M/100M 106694 Adriassir 7 IPv Gateway IPv per dMail Adriassir MAC 01 40.35 b/b 16:60 MTU 1500 Server CMD per dMail Server CMD alternatid Mode per dMail LAN1 Applifier Denise Aperçu directe

TAB	Configuration
Général	Réglages du réseau local et sélection du mode réseau.
PPPOE	PPPOE est utilisé pour des connexions ADSL et pour l'utilisation d'un modem en Allemagne.Cliquez sur Modifier pour saisir les données d'accès à votre fournisseur (identifiant, mot de passe).
DDNS	Serveur destiné à la gestion du Dynamic Domain Name System pour actualiser les noms d'hôte ou les entrées DNS
NTP	Network Time ProtocolServeur destiné à la synchronisation de l'heure
Email	Spécifiez les paramètres de courriel, dont une adresse e-mail spécifique à laquelle un courriel est envoyé en cas d'alarme.
FTP	Configurez l'adresse d'un serveur FTP et le chemin sous lequel les fichiers doivent être enregistrés.
SNMP	Configurez les paramètres afin de recevoir des informations sur le statut de l'appareil.
En plus	Port Web, port communication

Onglet Général

Paramètres	Configuration
Mode	Tolérance aux pannes réseau : Les deux adaptateurs réseau (NIC) utilisent les mêmes réglages réseau. Le 2ème adaptateur réseau est disponible en cas de problème du 1er adaptateur réseau.Load Balance : Les deux adaptateurs réseau (NIC) utilisent les mêmes réglages réseau. La largeur de bande est partagée entre les deux adaptateurs.Multi-adresse (standard) : Les adaptateurs réseau (NIC) utilisent des réglages réseau différents. Un adaptateur est défini comme adaptateur standard pour la communication externe. Le 2ème adaptateur est utilisé pour la connexion des caméras IP.
Sélection du NIC	Sélection de LAN1 ou LAN2 pour édition.
DHCP	Activez la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le réseau.DHCP actif : les champs de saisie suivants sont désactivés, car les paramètres sont attribués par le serveur DHCP.Remarque :Si vous attribuez les adresses IP de façon manuelle, n'oubliez pas de désactiver DHCP (pas de coche dans la case à cocher)
Adresse IPv4	Adresse de l'appareil réseau sur le réseau en cas d'attribution manuelle
Subnet Masque IPv4	Normalement : 255.255.255.0
IPv4 Default Gateway	Adresse du Gateway pour accéder à Internet
Adresse 1 IPv6	Actuellement aucune fonction
Adresse 2 IPv6	Actuellement aucune fonction
Gateway IPv6 par défaut	Actuellement aucune fonction
Adresse MAC	Adresse matérielle de la carte réseau intégrée
MTU	Décrit la taille maximale d'un protocole.
Serveur DNS préféré	Adresse du Domain Name Server (DNS), en général l'adresse IP du Gateway

Serveur DNS alternatif	Adresse du DNS alternatif
Route per défault	Sélection du port Ethernet pour la connexion au réseau externe (par ex. Internet).

Remarque

Certains de ces réglages ne peuvent pas être sélectionnés pour tous les modes.

PPPOE

Configurier de opétrie Céréral Diversus Alarme RS3232 Aperçu directe Exception Utiliserer Aperçu directe Céréral PPRCE CONS NTP Email FTP SNMP En plus 197018 Next Direct Connection MIL DE LUXE Céréral Applique Denier

1. Activez la case à cocher PPPOE et saisissez le nom d'utilisateur (identifiant pour accéder à Internet) ainsi que le mot de passe et confirmez le mot de passe.
2. Validez vos données en cliquant sur Appliquer.

Avertissement

Dans la mesure du possible, n'utilisez PPPOE qu'en l'absence de routeur !

DDNS

Configuration de systeter General PPPOE CONS NTP Email FTP SNMP En plus Preseta CPMS Alarm Circuits (LNC) Dashed R232 R232 R232 Aparçu directe None Exception Mio. A partir Circuits Aparçu directe Applioum Derier

1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d'abord ouvrir un compte sur www.abusserver.com. Veuillez consulter les FAQ (questions/réponses) sur le site Internet.
2. Cochez la case « Activation DDNS », sélectionnez le type « DynDNS » puis entrez l'adresse www.abusserver.com dans le champ « Adresse de serveur ».
3. Validez vos données en cliquant sur Appliquer. L'adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.

NTP

Configuration de système General PPQCE DONS MP Email FTP SNMP En plus Internet Open http://www.nip/ Send/My IP: 0 pod.ftp.org Post IP: 123 Amerço directo Exception Edit/other Appli-cas Denise

Remarque

L'enregistreur peut synchroniser l'heure avec un serveur externe. Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

1. Activez la case à cocher « NTP » et indiquez le délai entre deux synchronisations successives. Entrez l'adresse IP du serveur NTP, ainsi que le port NTP.
2. Validez vos données en cliquant sur Appliquer.

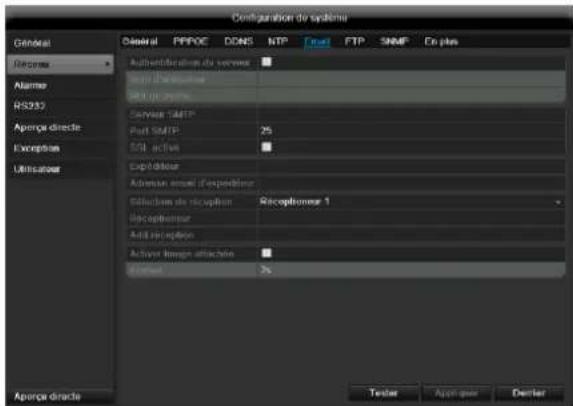

Email

Lorsqu'une alarme est déclenchée, l'appareil peut envoyer un message par courriel. Configurez ici la messagerie électronique :

Configuration de système Général General PPROE DDNS NTP Total FTP SNMP En plus Descana Authentication du service Alarme d'exécution SRT-DC Service Service SMTP Port SMTP 25 Exoption USB active Capitolator Adverse error d'expositioner Réduction de réception Récophotoner 1 Récophotoner Add exception Active longs attractifs Contact 3% Apurca dracte Testar Applicier Denier

Paramètres	Configuration
Authentication du serveur	Activez la case à cocher si vous vous connectez au serveur du fournisseur d'accès Internet
Nom d'utilisateur	Compte e-mail chez le fournisseur
Mot de passe	Mot de passe protégeant le compte e-mail
Serveur SMTP	Adresse du serveur SMTP du fournisseur
Port SMTP	Indiquez le port SMTP (port par défaut : 25)
SSL activé	Activez la case à cocher pour crypter les courriels
Expéditeur	Nom de l'expéditeur
Adresse email d'expéditeur	Adresse e-mail correspondant au compte e-mail
Sélection de réception	Sélectionnez trois destinataires devant recevoir les courriels
Réceptionneur	Saisissez ici le nom du destinataire
Add réception	Saisissez ici l'adresse e-mail du destinataire
Activer image attachée	Activez la case à cocher si vous voulez envoyer en pièce jointe des fichiers JPEG contenant des photos prises par la caméra.
Interval	Sélectionnez un délai de 2 à 5 secondes entre deux prises

1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel à titre d'essai
3. Si vous indications sont correctes et si vous avez reçu un mail de confirmation, cliquez sur Sauvegarder.

i

Remarque

L'appareil envoie un courriel au destinataire configuré.

Si le courriel n'arrive pas à destination, vous devez vérifier et corriger les paramètres.

Vérifiez le cas échéant les paramètres antispam de votre client e-mail.

i

Remarque

Pour des raisons de compatibilité, n'utilisez que les E-Mail Clients pouvant être sélectionnés via SMTP.

SNMP

Configuration de système General Receue Name RS232 Aperçu directe Exception Utilisateur SNNP SNPP Version SNPP Plus One communication Core transmission Active URL Pure URL V2: 101 public Private 102 Applifier Demeir

Paramètres	Configuration
SNMP	Activez la case pour établir une connexion avec un logiciel SNMP.
SNMP Version	Version du système SNMP
SNMP Porte	Indiquez le port SNMP(Par défaut : 161)
Lire communauté	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Écrire communauté	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Adresse Trap	Entrez l'adresse IPdu manager SNMP
Porte Trap	Entrez le port Trap(Par défaut : 162)

i

Remarque

SNMP est utilisé pour la surveillance de l'état de l'appareil. Vous devez disposer pour cela d'un logiciel SNMP non disponible chez ABUS.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

UPnP

Paramètres	Configuration
Activer UPnP	Active le transfert de port UPnP automatique dans le routeur
Type d'attribution	L'attribution de port pour les transferts de port peut être effectuée manuellement ou automatiquement.
Type de port	Port serveur : Port de communication généralPort HTTP : Port pour protocole HTTPPort RTSP : Port pour protocole RTSPHTTPS : Port pour connexion sûre par protocole HTTP
Edition	Active l'édition du port externe
Port externe	Port utilisé pour l'accessibilité du ser-vice correspondant sur la page du routeur externe.
Attribution d'adresse IP	Adresse IP interne du DVR
Port	Port interne du service correspondant du DVR
Etat	Etat d'activité du transfert de port correspondant

Réglages supplémentaires

Configuration de système General PPPOP DONS NIP Email FTP SNMP De max IP station centrale Port Station centrale 0 Port exterior 8000 Port HTP 80 IP network Porte RTSP du service 654 Aporcu directa Applicier Derrier

Paramètres	Configuration
IP station centrale	Adresse réseau de la station CMS
Port Station centrale	Port de votre station CMS
Port serveur	Port pour la communication des données.
Port HTTP	Port du serveur web.
IP Multicast	Vous pouvez également entrer ici l'adresse IP Multicast pour minimiser le trafic. L'adresse IP doit correspondre à celle figurant dans le logiciel de surveillance vidéo.
Porte RTSP de service	Entrez le port RTSP (Par défaut 554)
Activer HTTPS	Active la connexion sécurisée par HTTPS
Port HTTPS	Attribution du port de communication HTTPS
Activer le téléchargement haute vitesse	La performance réseau sortante est augmentée au détriment des ressources de l'affichage à l'écran OSD local. Cette fonction ne doit être activée que temporairement, par ex. pour accélérer le stockage sur PC.

Remarque

Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou

pour l'accès distant à Internet via un navigateur.

i

Remarque

Pour l'alarme Host IP/Port, configurez l'adresse réseau de PC de votre logiciel CMS. En cas d'alarme, le logiciel CMS qui exécute différentes réactions d'alarme en fonction du réglage, est informé.

Alarme

Statut d'alarme

Vous voyez ici une liste avec toutes les entrées et sorties d'alarme ainsi que leur statut actuel.

Entrée alarme

Configuration de système Général Réseau Alarme R/232 Aporçu directe Exception Utilisateur Statut d'alarme Entain alarme Sortie d'alarme Module d'alarme IP No d'alarme d'alarme A=1 Name d'alarme Type Ouverture normale Mallation Mystain Copier A Applifier Refour

- Sélectionnez une réaction en cas d'alarme en cliquant sur le symbole « Réglage » dans « Moyen ».

Paramètres	Configuration
No d'entrée d'alarme	Sélectionnez l'entrée d'alarme pour définir les paramètres
Nom d'alarme	Donnez un description précise, par exemple : contact de porte du dépôt
Type	N.O.: Circuit normalement ouvertN.C.: Circuit normalement fermé
Réglage	Activation d'une réaction

Alarme

Edition d'une réaction

• Activez l'entrée d'alarme en cochant la case « Réglage ».
• Définissez le comportement de l'enregistreur en cas d'alarme sous « Moyen ».
• Cliquez sur « Copier à » pour appliquer ces paramètres à d'autres caméras.
• Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

REACTION

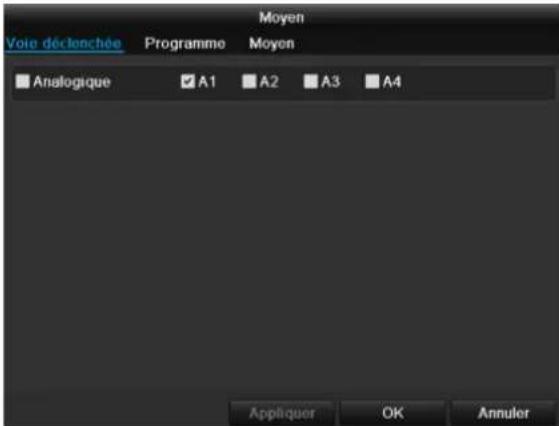

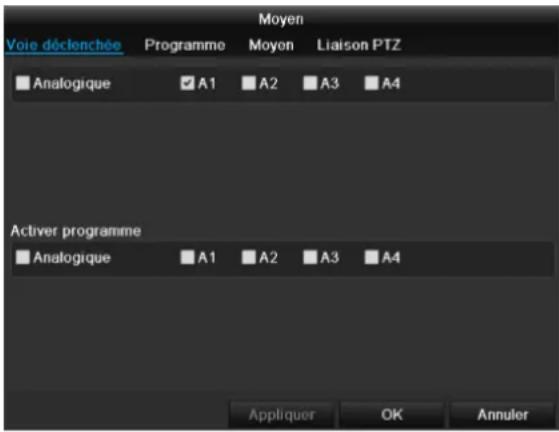

ONGLET Voie déclenchée

Moyen Voie déclenchée Programme Moyon Liaison PTZ Analogique A1 A2 A3 A4 Activer programme Analogique A1 A2 A3 A4 Appliquer OK Annuler

Sélectionnez la case correspondante pour définir le canal de caméra devant être déclenché en cas d'alarme.

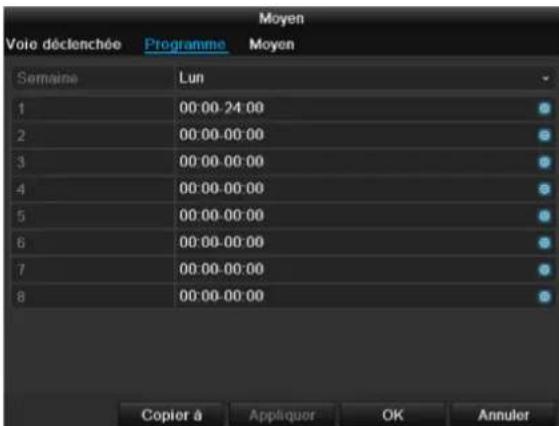

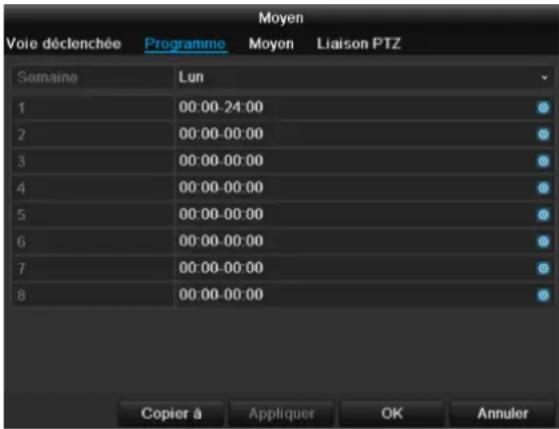

ONGLET Programme

Moyen Voie déclenchée Programme Moyon Liaison PTZ Semaine Lun 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copier à Appliquer OK Annuler

• Définissez ici l'heure à laquelle les comportements à sélectionner dans l'onglet « Moyen » doivent être activés en cas d'alarme.
• Cliquez sur Copier à pour appliquer ces paramètres à d'autres jours de la semaine ou à la semaine entière.

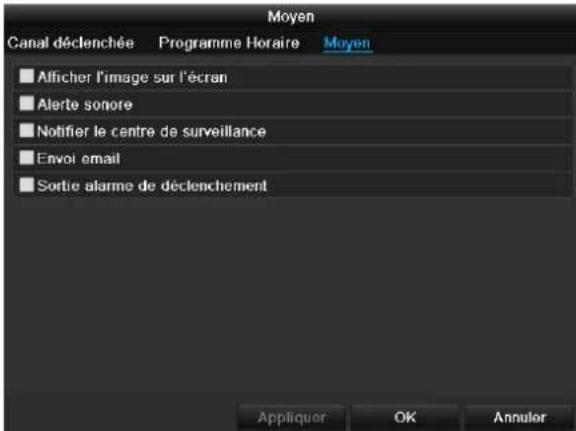

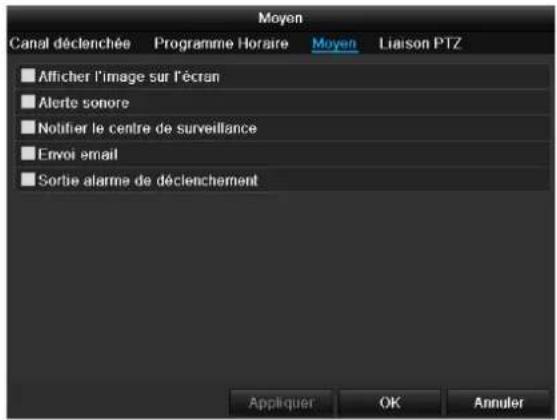

ONGLET Moyen

Moyen Canal déclenchée Programme Horaire Moyen Liaison PTZ ■ Afficher l'image sur l'écran ■ Alerte sonore ■ Notifier le centre de surveillance ■ Envoi email ■ Sorte alarme de déclenchement Appliquer OK Annuler

Définissez le comportement en cas d'alarme :

Paramètres	Configuration
Afficher l'image sur l'écran	Une surimpression apparaît à l'écran
Alerte sonore	L'appareil émet une tonalité répétée
Notifier le centre de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi email	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 226.
Sortie alarme de déclenchement	voir page 228.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

ONGLET PTZ

Paramètre	Réglage
PTZ	Sélection d'une caméra PTZ
Appeler préréglage	Un préréglage (position préréglée) peut être appelé.
Préréglage	Sélection du préréglage
Démarrer tour	Un tour peut être démarré.
Tour	Sélection du tour
Démarrer modèle	Un modèle peut être appelé.
Modèle	Sélection du modèle

Sortie d'alarme

Configuration de système Général Résseau Ajuste RS232 Apertu directe Exception Utiliserieur Statut d'âsome Entrée aixime Sortie d'âsome Module d'âsome IP Centre d'âsome A->1 Nom d'âsome Olimin 50 Programme Φ Aperçu directe Copier 8 Aperteur Refour

1. Sélectionnez l'une des sorties d'alarme à configurer dans le menu déroulant pour « Sortie d'alarme ».
2. Définissez un nom quelconque pour l'entrée d'alarme dans « Nom d'alarme ».
3. Sous « Délais », indiquez la durée pendant laquelle l'alarme doit être déclenchée.
4. Sous « Programme », définissez le planning pour la sortie d'alarme.
5. Cliquez sur Copier à, pour appliquer ces paramètres à d'autres sorties d'alarme.
6. Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

Avertissement

Configuration de système General Exoption Type d'option Disque dur plas Reservoir Alarms Alarms comms Heirsier le centre de surc Finit exquil Surte alarme de déclons Aperça directe Exception Utilisateur Aperça directe Applicable Demler

i Remarque

Entrez le déclencheur de l'avertissement en « Type d'exception », par exemple :

Disque dur plein

Déconnecté du réseau etc.

et spécifiez le comportement de l'appareil.

Alarmes à déclencher pour les types d'erreur suivants :

• Lecteur de disque dur plein
- Erreur de lecteur de disque dur
- Connexion au réseau coupée
- Conit IP
- Connexion illégale
- Erreur d'enregistrement

Paramètre	Notifications
Avertissement audio	L'appareil émet une tonalité répétée
Notification auprès de CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi de courriel	Un courriel est envoyé à une adresse spécifique.Voir p. 4530
Déclenchement d'alarme	Voir p. 35

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

Utilisateur

Configuration de systemer General Résseau Alarme RS232 Aperçu directe Exception Diffuséter Centro compte Changer No Name d'information Niveau Autresse MAC d'intérature Plan Ude Supp 1 admin Administrative 00:00:00:00:00 2 gaard Inizié 00:00:00:00:00 Aperçu directe Ajouler Darrier

Avertissement

Notez bien le mot de passe administrateur. Mot de passe préprogrammé :

« 1 2 3 4 5 ».

L'écran de gestion des utilisateurs permet d'ajouter et de supprimer de nouveaux utilisateurs ou de modifier les paramètres existants.

1. Pour ajouter un nouvel utilisateur, cliquez sur Ajouter.

Modifier Nom d'utilisateur guest Mot de passe **** Confirmation **** Niveau Invité Adresse MAC d'util... 00 00 00 00 00 00 Appliquer OK Annuler

Paramètres	Configuration
Nom d’utilisateur	Identificateur unique
Mot de passe	Code d’accès à l’appareil pour la gestion de l’appareilRemarque : changez régulièrement le mot de passe, utilisez des combinais-sons de lettres, de chiffres etc. et conservez les mots de passe en lieu sûr.
Confirmation	Saisissez de nouveau le code d’accès par mesure de sécurité
Niveau	IMPORTANT :Le niveau Administrateur permet d’accorder plus de droits que le niveau Utilisateur.
Adresse MAC d’utili...	Adresse MAC de l’adaptateur réseau des PC utilisés par chaque utilisateurRemarque :Celle-ci permet de limiter l’accès au PC dont l’adresse MAC a été saisie dans ce champ !

1. Saisissez le nom et le mot de passe et confirmez le mot de passe dans le champ suivant.

2. Sélectionnez le niveau et indiquez l'adresse MAC.

3. Confirmez les paramètres en cliquant sur Appliquer.

Avertissement

Respectez les consignes suivantes lorsque vous accordez des droits d'accès.

Paramètres de permission

Définissez les droits d'accès de l'utilisateur en cliquant sur le symbole « Privil. ». Seules les données d'accès des utilisateurs ajoutés manuellement peuvent être modifiées :

Paramètres de permission Réglage Local Réglage à distance Gestion de la caméra ✓ Recherche local de journal ■ Configuration local ■ Opération avancé locale ■ Arrêt/Redémarrage local Appliquer OK Annuler

i

Remarque

L'utilisateur peut effectuer des réglages ou changer des paramètres au niveau local, c'est-à-dire, sur l'appareil.

L'utilisateur peut accéder à l'appareil via la connexion réseau.

L'autorisation d'accès à chaque caméra (via le réseau ou localement) est paramétrée sur l'onglet Caméra.

Paramètres	Configuration
Réglage local de journal	Recherche local de journalConfiguration localOpération avancé localeArrêt / Redémarrage local
Réglage à distance	Recherche de journal à distanceConfiguration à distanceContrôle de port série à distanceContrôle de sortie vidéo à distanceAudio bidirectionnelleMaintenir alarme à distance, contrôler sortie d’alarmeOpération avancée à distanceArrêt/Redémarrage à distance
Gestion de la camera	Permission de caméra

Avertissement

Modifiez les réglages généraux de l'utilisateur (nom, mot de passe, niveau, adresse MAC) en cliquant sur le symbole « Editer » ou dans l'onglet « Modifier mot de passe ».

Caméra

Camèra

Onglet caméras analogiques

N° caméra	Indique le numéro de la caméra.
Nom caméra	Indique le nom de la caméra.
Etat	Détection automatique de l’état du signal vidéo.
Live	Permet d’afficher un aperçu des images en temps réel.
Etat	Les canaux peuvent être activés ou désactivés.

No	Indication de numéro de caméra
Adresse de caméra	Indication de l'adresse IP configu-ree pour la caméra
Protocole	Sélection de protocole
Gestion de port	Paramètres de ports http de caméra
No de canal	Affichage de numéro de canal
Nom d'utilisateur	Entrez ici le nom d'utilisateur de la caméra
Mot de passe d'administrateur	Entrez ici le mot de passe d'admi-nistrateur
Mode d'affichage	Paramètres d'affichage du nom de la caméra et de la date

Cliquez sur Ajout pour intégrer la caméra au système.

Cliquez sur « Recherche » pour rechercher des caméras ABUS sur le réseau. Sélectionnez les caméras souhaitées et cliquez ensuite sur « Quick Add » pour intégrer les caméras.

i Remarque

Vous devrez entrer manuellement le nom d'utilisateur, le mot de passe et le port http le cas échéant.

La largeur de bande disponible vous indique ce dont vous disposez pour configurer les caméras réseau.

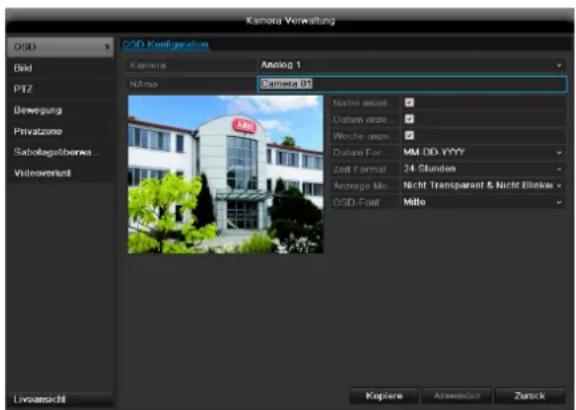

OSD

Caméra	Caméra à configurer
Nom de la caméra	Attribution du nom de la caméra
Afficher nom	Activer/désactiver l'affichage du nom de la caméra dans l'affichage en direct
Afficher la date	Activer/désactiver l'affichage de la date dans l'affichage en direct
Afficher le jour	Affichage du jour dans l'affichage en temps réel
Afficher la s...	Activer/désactiver l'affichage de la semaine dans l'affichage en direct
Format horaire	Sélection du format horaire 12h ou 24h pour l'affichage
Position	La position d'affichage du texte peut être réglée directement dans l'ape rçu avec la souris. Déplacer le cadre d'affichage du texte à l'aide de la souris.
Police OSD	Modification de la taille de police


i

Remarque

Vous pouvez également lancer la ronde directement dans la retransmission en temps réel de la caméra réseau..

Management de vore OSD Image PTZ Défction de mois... Manque Tampering Perle vidéo Formatifs d'image Class 5 Antisqu'un 1 Mode Standard Coca-Cola Aperçu mode Copier à Appliante Denier

Sélectionnez le canal de caméra à traiter dans « Caméra ».

L'option « Mode » vous permet de modifier la luminosité des images de la caméra grâce aux paramètres préconfigurés ou personnalisés.

PTZ

Sauvegarde et appel de préréglages

1. Pilotez la caméra réseau jusqu'à l'extrait d'image souhaité à l'aide des touches fléchées et sauve-gardez la position avec « Préréglage 1 », par exemple.

2. Cliquez sur Appel afin de lancer le préréglage 1 que vous venez de sauvegarder.

Sauvegarde et appel de rondes

1. Créez plusieurs préréglages à exploiter sur cette ronde
2. Cliquez sur « + » pour sélectionner un préré-glage
3. Ajoutez plusieurs préréglages pour configurer la ronde
4. Cliquez ensuite sur le symbole « Play » pour lancer la ronde.

Mouvement

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la détection de mouvement.

Activez de plus la détection de mouvement des caméras réseau ; consultez le manuel de votre caméra réseau pour plus de détails.

i Remarque

Pour pouvoir enregistrer avec la détection de mouvement, vous devez configurer le planning dans enregistrement (voir p. 240)

Alarme

Voie déclenchée

Cliquez sur « Réaction » pour ouvrir l'onglet Voie déclenchée (uniquement en détection de mouvement) :

Moyen Voie déclenchée Programme Moyen Analogique A1 A2 A3 A4 Appliquer OK Annuler

Sélectionnez un ou plusieurs canaux de caméra qui provoqueront une réaction en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions réglées dans l'onglet Réaction doivent être déclenchées

Moyen Voie déclenchée Programme Moyen Semaine Lun 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copier à Appliquer OK Annuler

1. Sélectionnez le jour et établissez le programme.

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la semaine.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Moyen

Sélectionnez l'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Moyen Canal déclenchée Programme Horaire Moyen ■ Afficher l'image sur l'écran ■ Alerte sonore ■ Notifier le centre de surveillance ■ Envoi email ■ Sortie alarme de déclenchement Appliquer OK Annuler

Paramètre	Message
Afficher l'image sur l'écran	La caméra apparaît en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répétée.
Notifier le centre de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 227.

- Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Zone privée

La fonction zone privée permet de masquer des zones de l'image vidéo. Sélectionner une caméra. Activer la fonction zone privée en cochant la case correspondante. Marquer un rectangle dans la zone d'aperçu située à gauche. Jusqu'à 4 zones privées peuvent être marquées. A droite se trouvent des boutons permettant de supprimer les différents masques ou de supprimer tous les masques.

Surveillance anti-sabotage

La fonction surveillance anti-sabotage permet de surveiller l'absence de cache dans une partie ou l'ensemble de l'image vidéo. Sélectionner une caméra. Activer la fonction surveillance anti-sabotage. Marquer une zone à surveiller dans la fenêtre d'aperçu (ou l'ensemble de l'image). La fonction Réaction permet de programmer

une planification de la surveillance et des réactions en cas de recouvrement de la caméra (comme pour la détection de mouvement). Le réglage de sensibilité contrôle la vitesse de réaction en cas de recouvrement. Le bouton Supprimer permet de supprimer la zone à surveiller.

Perte vidéo

En cas de perte du signal vidéo, une réaction correspondante peut être déclenchée. Sélectionner une caméra. Activer la fonction en cochant la case correspondante. La fonction Réaction permet de programmer une planification de la surveillance et des réactions en cas de perte du signal vidéo (comme pour la détection de mouvement).

Configuration d'Enregistrement

Configuration

Ouvrez le menu principal et cliquez sur « Configuration d'enregistrement »:

Planning

Le programme permet de définir les heures d'enregistrement ou les déclencheurs (types d'enregistrement) pour les caméras. Cliquez sur l'onglet « Programme » :

i

Remarque

Les paramètres des onglets Enregistrement et Instantané ne sont affichés qu'une seule fois car ils sont identiques.

Configuration d'engagement Programme Cadence d'engagement Programme de capture Comps Analogique 1 Actions programmes 0 2 4 6 8 10 12 14 16 18 20 22 24 Lan Mor Mor Jou Van Sam Dim Editor Ensignette Définitive Ensignette Mouvienne Mouvienne Aperçu directe Copier à Appliquer Derrier

Sur l'écran, vous voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous voyez la légende en couleurs, car les périodes d'enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d'enregistrement.

Couleur	Légende
Bleu	Durée : période en heures
Jaune	Détection de mouvement
Bleu clair	Détection de mouvement et déclencheur d’alarme
Rouge	Alarme
Gris	Pas de sélection
Marron	Mouvement ou alarme

• Sélectionnez la caméra et cochez la case Activer programme.
• Cliquez sur Éditer, pour déterminer le type et la durée du planning

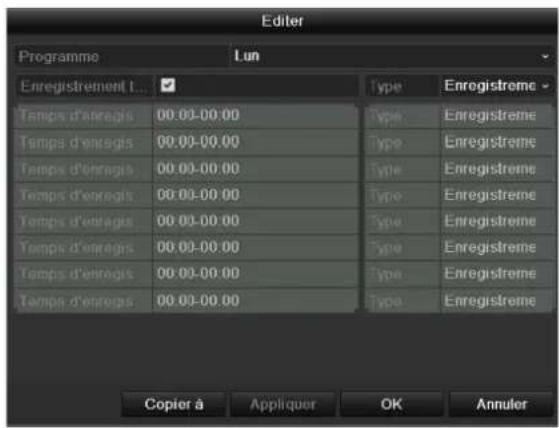

Editor Programme Lun Enregistrement L... Tamps d'enragis 00:00-00:00 Tamps d'enragis 00:00-00:00 Tamps d'enragis 00:00-00:00 Tamps d'enragis 00:00-00:00 Tamps d'enragis 00:00-00:00 Tamps d'enragis 00:00-00:00 Tamps d'entragis 00:00-00:00 Tamps d'entragis 00:00-00:00 Copier à Appliquer OK Annuler

1. Sélectionnez le jour à configurer dans le menu déroulant dans « Programme ».
2. Activer/désactiver le « Enregistrement t. ». Vous ne pouvez pas définir de période si Jour entier est activé. La durée est alors la journée entière.
3. Si vous voulez définir des heures, vous devez désactiver la case « Enregistrement t. ».

i

Exemple d'application

L'enregistrement doit avoir lieu entre 11h00 et 07h00. Deux fuseaux horaires doivent être configurés pour cela :

1. 11:00 - 24:00
   2.00:00 - 07:00

2. Indiquez dans le menu déroulant le type d'enregistrement :

3. Enregistrement en continu
   • Détection de mouvement

4. Alarme
   • Détection de mouvement ou alarme
   • Détection de mouvement et alarme

i

Remarque

Pour enregistrer en utilisant la détection de mouvement ou l'alarme vous devez d'abord paramétrer ces fonctions dans le menu Caméra (voir p. 213

« Définir des zones ») ou Configuration (voir p. 231 « Alarme »).

1. Si vous voulez établir des créneaux horaires, vous pouvez définir au maximum 8 grilles entre 00h00 et 24h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

i Remarque

Avec « Enregistrement en continu », vous définissez des créneaux horaires pendant lesquels la caméra enregistre.

Les autres déclencheurs, tels que la détection de mouvement et/ou l'alarme, ne déclenchent l'enregistrement que si ces déclencheurs se produisent.

- Copier á vous permet d'appliquer ces paramètres à d'autres jours ou à la semaine entière

1. Confirmez vos paramètres en cliquant sur Appliquer puis sur OK

Codage

Onglet Paramètrage d'enr

Configurations d'augrologramont Programme Codage Paramètres anat... Coopé Parameter d'air Camera Analogique 1 Photo 100% 2000 Parameter d'air File path (manual) Tube Stream Videos & Audio Applications 1920*1683 Type Fill Rate Variable Quadrant Video Moyes Text Centre Real Time Movie in Wind Box General Max. (Off/Fable/Video) 8192 En plus Apreço direte Copier A Applye Denier

Pré-enregistrement	Durée en secondes enregistrée avant une alarme
Post-enregistrement	Durée en secondes enregistrée après une alarme
Enregistrement d’au...	Enregistrement audio Oui/Non

Ce sous-menu permet de configurer les paramètres sui

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Onglet Capture

Configuration d'enregistrement Programme Caudage Paramètres avant Compé Paramétrage d'eur Capture Constant Analogique 1 Paramètre L'emprattement par horsers Étérétution AUTO Quantité à l'image Moyen Intervat 29 Aporçu directe Copier à Applique Demier

Il est possible de définir les paramètres suivants :

Caméra	Caméra à paramétrer
Paramètre	En fonction d'un planning ou d'un événement
Résolution	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Qualité d'image	différents niveaux de qualité : +++: qualité moyenne+++++: qualité élevée
Interval	Les images sont sauvegardées toutes les 1–5 secondes après un événement ou après le point de départ planifié é

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

Autres paramètres

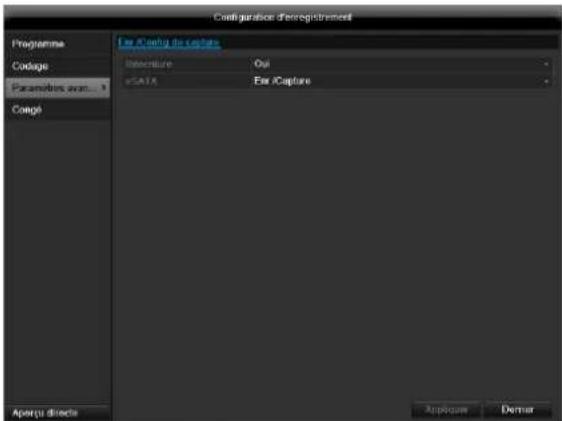

Configuration d'ecogistrement Programme Codage Parameters avan... Compl Far / Capture du capita Description Out eSATA Far / Capture Aperçu directs Applique Denum

Réécriture	Vous choisissez si les enregistrements les plus anciens doivent être écrasés lorsque le disque dur est plein.
eSATA	Choisissez le média de destination pour l'export ou la sauvegarde supplémentaire d'enregistrements/d'images : disque dur eSATA USB ou autre.

Vacances

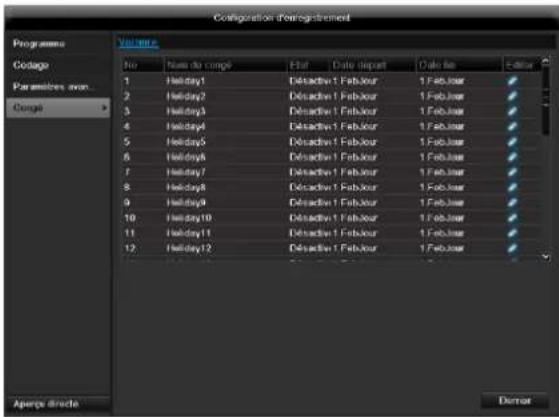

Configuration d'enregistrement Programme Codagio Paramètres oven... Congé Volumine No Num de conge Edit Date depart Date file Editor 1 Holiday1 Déractive 1 Fabbour 1 FebLinear 2 Holiday2 Déractive 1 Fabbour 1 FebLinear 3 Holiday3 Déractive 1 Fabbour 1 FebLinear 4 Holiday4 Déractive 1 Fabbour 1 FebLinear 5 Holiday5 Déractive 1 Fabbour 1 FebLinear 6 Holiday6 Déractive 1 Fabbour 1 FebLinear 7 Holiday7 Déractive 1 Fabbour 1 FebLinear 8 Holiday8 Déractive 1 Fabbour 1 FebLinear 9 Holiday9 Déractive 1 Fabbour 1 FebLinear 10 Holiday10 Déractive 1 Fabbour 1 FebLinear 11 Holiday11 Déractive 1 Fabbour 1 FebLinear 12 Holiday12 Déractive 1 Fabbour 1 FebLinear Amerpe directe Error

Ce sous-menu permet de définir jusqu'à 32 paramètres différents d'enregistrement pour les vacances ou les jours fériés.

Cliquez sur le symbole « Éditer » pour modifier ces paramètres

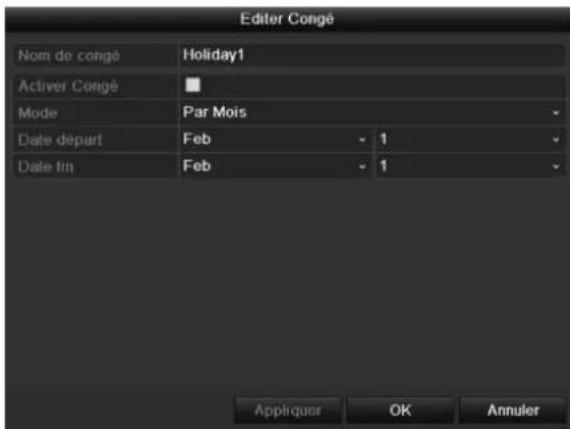

Editor Congé Nom de congé Holiday1 Activer Congé ■ Mode Par Mois Date depart Feb 1 Date fin Feb 1 Appliquer OK Annuler

Nom de congé	Saisie manuelle du nom des vacances ou du jour férié
Activer Congé	Activer ou désactiver les vacances
Mode	Selon date / semaine / mois
Date départ	Sélection de la date/heure de début
Date fin	Sélection de la date/heure de fin

Confirmez vos paramètres en cliquant sur Appliquer puis sur OK.

Disque management

Disque

i

Remarque

L'appareil prend en charge jusqu'à huit lecteurs de disque dur 3.5" SATA. La sauvegarde des données peut être effectuée sur un disque dur e-SATA.

Avant que vous puissiez enregistrer avec l'appareil, chaque disque dur intégré doit être « initialisé ». Sinon l'appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement

Lorsque vous initialisez un disque dur, toutes les données de ce disque sont effacées !

N'oubliez pas de sauvegarder !

Monjours du disque dur

1. Débranchez l'appareil du secteur et ouvrez le couvercle.
2. Respectez les consignes ESD lorsque vous manipulez des appareils électroniques. Vérifiez s'ils sont correctement mis à la terre.
3. N'ouvrez pas le boîtier dans des pièces où il y a des moquettes ou d'autres revêtements pouvant accumuler des charges électrostatiques.
4. Evitez tout contact corporel avec les pièces de la platine.

Avertissement

Adressez-vous à votre installateur si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d'aucun secours.

1. Montez le disque dur et réalisez les raccordements.
2. Remettez le couvercle en place et branchez l'appareil sur le secteur.
3. Mettez l'appareil sous tension et démarrez le menu Disque dur.

i

Remarque

Si les disques durs installés ne s'affichent pas, vous devez vérifier les raccordements.

Dans le menu, cliquez sur « Disque management » pour paramétrer l'administration du disque dur.

Disayze management Information Manager Parameters exon... SMART. Volume 1,850GB Exposure Size 0KB Aperu directo Ajuter Init Denter

Paramètres d'administration du disque dur

Informations HDD
Nr	Montre le numéro de connexion interne
Volume	Mémoire du disque dur en Go
Etat	Montre l’état actuel du disque dur : non initialisé normaldéfectueux
Proprité	Redondant : redondance pour la sécurité des données.Lecture uniquement : protection contre l’écritureR/W : lecture et écriture
Type	Local : disque dur de l’appareil NFS : disque dur d’un réseauDans la mesure du possible, évitez d’utiliser l’enregistrement NFS en raison des éventuels problèmes de compatibilité
Espace libre	Indique approximativement l’espace mémoire disponible pour les enregistrements
Group	Groupe de disques durs, valeur par défaut : 1(Les enregistrements peuvent être attribués aux groupes)
Editer	Paramétrer le disque dur
Supprime	Retirer un disque dur

1. Sélectionnez le disque dur en cliquant sur la case à cocher correspondante.

2. Démarrez le processus en cliquant sur Init.

3. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK.

4. La barre d'état montre la progression de l'initialisation.
5. L'écran suivant apparaît lorsque le processus est terminé.

Configurations disques durs des caméras

Cliquez sur le sous-menu « Paramètres avancés »

Mode : Quota

Disagree management General Parameters exon S.M.A.R.T. Mode de stockage Mode Gouta Camini Analogique 1 Capacité d'une 5,120MB Capacité d'image 16,432MB Capacité d'E(0)(0) 1983 Capacité d'une Max (198) 0 Capacité d'image Max (0) 0 Aparou directe Copier 4 Appliquer Dennar

Définissez la taille maximale d'enregistrement par caméra sur le disque dur.

Mode : Groupe

Disque management General Parameters sans... * S.M.A.R.T. Mode de package Mode Group Commander en groupe: 1 Analogique A1 A2 A3 A4 Appliquer Dense

1. Sélectionnez un groupe de disques durs dans le menu déroulant.
2. Cochez la case correspondant à la caméra que vous souhaitez sauvegarder dans le groupe de disques durs.
3. Cliquez sur Appliquer et confirmez en appuyant sur OK.

Configuration disques durs

i Remarque

Les caméras doivent être attribuées à un groupe de disques durs pour pouvoir en modifier la configuration (voir Configuration disques durs des caméras).

Cliquez sur le symbole « Éditer » Une fenêtre apparaît:

Config d'HDD local Numéro HDD 1 Statut ● Lire-écne ● En seule lecture ● Redondance Groupe 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Capacité d'HDD 1,863GB Appliquer OK Annuler

Numéro HDD	Sélection du disque dur en fonction du numéro interne de connexion
Statut	L/E : lecture et écritureEn seule lecture: Protection en écritureRedondance : la redondance est assurée pour la sécurité de données
Groupe	Sélection du groupe de disques durs
Capacité d’HDD	Disque dur

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Attention :

Si vous n'avez installé qu'un seul disque dur dont l'état est « Lecture uniquement », l'appareil ne peut pas enregistrer !

Redondant :

Au moins 2 disques durs ont été installés. Le disque dur redondant fait une copie des enregistrements. Cette copie fait office de sauvegarde.

Warning :

Si vous voulez faire une sauvegarde redondante vous devez activer la mode redondante à la menu codage (voir page 241).

Lecture/Ecriture :

L'état d'au moins un disque dur doit être R/W (Read/Write). Autrement aucun enregistrement n'est possible.

Vérification de l'état du disque dur

Le menu Maintenance permet de vérifier l'état de chaque disque dur. Les informations SMART (Self-Monitoring, Analysis and Reporting Technology) sont enregistrées dans le journal.

- Ouvrez le journal et recherchez Informations/S.M.A.R.T. Disque dur. Voir p. 245.

Configuration des alertes de disque dur

Vous pouvez définir des alertes vous informant sur les erreurs de disque dur.

- Affichez l'option Avertissement du menu Paramètres. Voir p. 248.

S.M.A.R.T.

Ce sous-menu affiche les informations relatives au statut des disques durs.

Ces informations servent à identifier les erreurs de disque dur. Il est donc recommandé de ne pas désactiver cette fonction

Remarque

Les données log S.M.A.R.T. sauvegardées peuvent être visualisées dans le menu Maintenance sous « Recherche de journal » (voir page 248).

Relecture

Appuyez sur Enregistrement dans le menu principal, pour rechercher des enregistrements vidéos en fonction d'événements ou de repères ou pour visualiser les images enregistrées.

Enregistrement par horaire

En photograph par horiere Sur événement Etiquette Image Analogique A1 A2 A3 A4 Type de vidéo Total type Type de fichier Total type Date début 22-03-2012 00:00:00 Temps file 22-03-2012 23:58:58 Retecture Chorchor Annuler

Vous avez le choix entre les réglages suivants :

D1 - D16	Caméra à configurer
Type de vidéo	Programme, détection de mouvement, alarme, détection de mouvement et/ou alarme, enregistrement manuel, tous les enregistrements
Type de fichier	Verrouillé, déverrouillé, tous
Date début / Temps fin	Indiquez la date et l'heure

- Cliquez sur Chercher afin de rechercher des enregistrements répondant aux critères. Les résultats sont affichés:

Résultat de recherche No de c Temps d'arrégrément Taillé Lira Vern A2 22-03-2012 08:56:50-09:25:08 84,97 KB A3 22-03-2012 08:56:50-09:24:49 83,330KB A4 22-03-2012 08:56:50-09:24:49 83,237KB Total 3 P 1/1 HDD 1 Temps départ 22-03-2012 08:56:50 Temps fin 22-03-2012 08:25:08 Annuler

- Sélectionnez l'enregistrement en cliquant sur la ligne correspondante et cliquez ensuite sur 'Visionnage'-symbole.

i

Remarque

Le mode lecture vous permet de retourner à tout moment à la recherche d'événements en cliquant droit et en sélectionnant « Video Search ».

i Remarque

Les sous-menus «Étiquette » et « Image » sont pratiquement identiques au menu décrit précédemment ; ils ne sont donc pas décrits séparément.

La recherche dans le sous-menu «Étiquette » ne se fait pas sur un type d'enregistrement mais sur une désignation ou un mot-clé associé au nom du repère.

Sur événement

Cliquez sur l'onglet « Sur événement ».

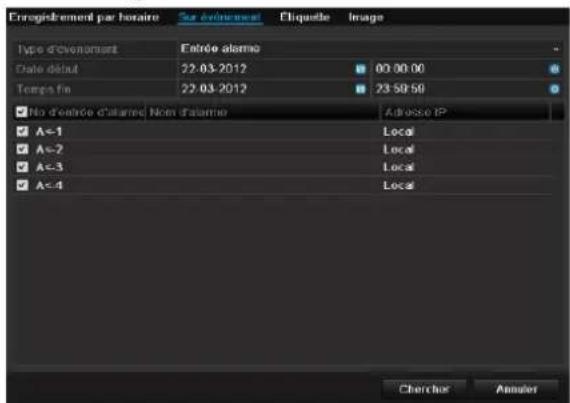

Enregistrement par horaire Su entrésuel Cléquide Image Type d'évenement Entree alarme Date début 22-03-2012 03:00:00 Tché en 22-03-2012 23:58:59 No d'entrée d'alarme. Ném d'alarme Adrosse IP A<-1 Local A<-2 Local A<-3 Local A<-4 Local Chercher Annuler

Une liste affiche alors toutes les entrées d'alarme.

Dans « Type d'événement », sélectionnez le type de recherche : par enregistrement d'alarme (entrée d'alarme) ou par mouvement (détection de mouvement).

Sélectionnez une ou plusieurs entrées d'alarme en cochant la ou les cases correspondantes. Cliquez sur

Chercher.

Sélectionnez un ou plusieurs enregistrements d'alarme dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux enregistrements.

Repérage

Cliquez sur l'onglet « Repérage ».

Cochez une ou plusieurs caméras réseau pour la ou les sélectionner.

Cliquez sur Recherche.

Sélectionnez un ou plusieurs repères dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux repérages.


Cliquez sur l'onglet « Image ».

Cochez une ou plusieurs caméras réseau pour la ou les sélectionner.

Cliquez sur Recherche.

Sélectionnez une ou plusieurs images dans la liste qui apparaît. Cliquez sur Détails, pour obtenir des informations relatives aux images.

Ce menu est destiné à la gestion de l'appareil et ne doit être utilisé que par des utilisateurs expéri- mentés.

Maintenance du système File cyclésico Mire cyclésico Recherche de pos... Configuration Mise à jour de fin Dout Détection de ris Mire cyclésico Caméra TVDH38000 ADUS DVR Mobile TVDH38000 Suisse 0429120116R5R0901971734MCVU Versier Immune V1.1.0, serial 120315 Versier écédie V1.0, serial 120225 Aparca directs Dentin

Menu	Configuration	P.
Info système	Informations sur l'appareil (numéro de série, état du logiciel résident etc.)	248
Recherche de journal	Le fichier journal permet d'effectuer des recherches en fonction de certains critères, par exemple : alarme, exception, commande ou informations concernant des enregistrements ou données spécifiques (état de disque dur S.M.A.R.T.).	248
Configuration	Exportation / importation de paramètres	249
Mise à jour de firmware	Mise à jour du logiciel résident	250
Défaut	Réinitialisation du système	250
Détection de réseau	Affichage du taux de transmission et de réception de l'enregistreur.

Info système

Maintenance du système Info système Caméra Enregistrement de la caméra Alorsie Flat Status Recherche de jeu... M Mode EVHD00000 ADUS DVR Configuration Solu 04201201 16888R0010V/1734WCVU Mise à jour de fit System license V1.1.0, Solid 120315 Default Version encoder V1.0, Solid 120225 Detection de res. Aperçu directe Densac

Remarque

Le menu d'information contient les caractéristiques techniques de l'appareil ainsi que des informations sur les différents réglages des caméras, de l'enregistrement, etc.

Ceci peut être utile lors de demandes d'assistance.

Recherche de journal

Maintenance du système Info sistema Directors de jou Configuration Mise à jour de fir Default Définition du rés Maintenance de時間 Case d'été 22-01-2012 00:00:00 Tempo fir 22-02-2012 23:59:58 Précaut Tout bpe Securitants Tout type Date Précaut Date d'été Secondaire Paramette Line Details Total 4-F-571 Aperça directe Source: Director Director Domers

Remarque

Les événements peuvent être recherchés en fonction des types principaux/événements/paramètres suivants :

• Tout type
  • Enregistrement aorés Alarme
• Exception
  • Opération
  • Information

Filter1	Filter2
Tout type	-
Enregistrement aorés Alarme	Tout typeEntrée / sortie d'alarmeDémarrage / Arrêt de détection de mouvementDémarrage / Arrêt de tamper détection
Exception	Tout typePerte de signal vidéoException signal vidéoMauvais loginDisque dur pleinDisque dur erreurConflit IPréseau déconnectéException de capture d’Image / enregistrementLa résolution d’entrée et la résolution d’enregistrement sont différentes
Opération	Tout typeDifférentes paramètres locale et à distance (Connexion / Réglage / ...)
Information	Tout typeInfo HDDHDD S.M.A.R.T.Démarrer / Arrêter l’enregistrementDémarre / Arrêter captureSupprimer l’enregistrement expiréInfo NetHDD

1. Sélectionnez l'événement à rechercher dans le fichier journal et sélectionnez ensuite un paramètre secondaire.
2. Entrez la date et l'heure en face de « Date début » et « Temps fin » et cliquez sur Chercher.
3. L'événement est affiché :

Maintenance du système Info systems Hecture de you Configuration Mise à jour de fin Dérout Détection de ris... Date d'été 22-03-2012 Temp. n/s 22-03-2012 Précioupt Tout type Secréduire Tout type Date Précioupt Date d'été Secréduire Paramédie Line Déto: 1 Information 22-03-2012 00:00:01 Antelet Fennagère N/A 2 Information 22-03-2012 00:00:01 Demârrer Fennagère N/A 3 Information 22-03-2012 00:00:01 Demârrer Fennagère N/A 4 Information 22-03-2012 00:00:01 Antelet Fennagère N/A 5 Information 22-03-2012 00:00:01 Demârrer Fennagère N/A 6 Information 22-03-2012 00:28:11 HDD S.M.A.R.T. N/A 7 Information 22-03-2012 01:28:13 HDD S.M.A.R.T. N/A 8 Information 22-03-2012 02:28:15 HDD S.M.A.R.T. N/A 9 Information 22-03-2012 03:28:17 HDD S.M.A.R.T. N/A 10 Information 22-03-2012 04:28:17 HDD S.M.A.R.T. N/A 11 Information 22-03-2012 05:28:17 HDD S.M.A.R.T. N/A 12 Information 22-03-2012 05:28:19 HDD S.M.A.R.T. N/A 13 Information 22-03-2012 07:28:22 HDD S.M.A.R.T. N/A Total 85% P=1/1 Aprese directa Sauvegarder Checklist Derivier

- Vous pouvez changer de page à l'aide de la barre de navigation :

i Remarque

Pour avancer et reculer, appuyez sur (3) et (2). Pour passer à la première ou à la dernière page, appuyez sur (4) et (1). Pour passer directement à une page précise, entrez le numéro de page dans le champ (5) puis cli-quez sur (6).

• Cliquez sur Détails afin d'obtenir des informations plus précises.
• Cliquez sur Lire afin de démarrer éventuellement le visionnage de 'enregistrement.
• Cliquez sur Sauvegarder pour exporter le fichier journal sur un dispositif USB.

Configuration

Maintenance du système Info système Rechenche de jus Configuration Mise a plur de fir Diseal Detection do ris... Configuration Epodifampot Num: LZ001-1 Mise de folien Telle Type modifications de data Super Line TYNE000003 Clientes 96-00-2017.08.02.20 Espace store: 843MB Aperçu directe Nominal dos Impartur Sauregarder Denter

i Remarque

Les données de configuration comprennent tous les réglages de l'appareil effectués après la mise en service. Ces données peuvent être enregistrées sur un dispositif USB. Ceci permet de configurer, par exemple, un autre appareil de façon identique.

Mise à jour de firmware

Maintenance de système Info systems Filechende de jeu... Configuration Mise à jour de FI > Défoud Défction de ris... Mise à jour de FIP FIP Note: USB1-1 Actualeur Rue de toucher Taille type modérations du date Signify the TVHD60080 Clayoure 16-02 2012 08 02 29 Apuré mode Mise à jour d Darrier

i

Remarque

L'appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP.

Copiez le fichier de mise à jour portant l'extension *.mav de la clé USB vers le répertoire principal.

Branchez la clé USB sur le connecteur USB de l'appareil.

1. Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.
2. Sélectionnez le fichier de mise à jour et cliquez sur Mise à jour de firmware.
3. Attendez jusqu'à ce que l'appareil redémarre.
4. Vérifiez le cas échéant l'état du logiciel résident sous l'option « Info Système » du menu Maintenance.

i

Remarque

La mise à jour via FTP fonctionne comme décrit ci-dessus : le PC doit se trouver sur le même réseau local !

Configurez un PC en tant que serveur FTP.

Saisissez l'adresse IP du serveur FTP.

Défaut

Maintenance du système Info système Recherche de jour... Configuration Mise à jour de fir Default Detection de ris Default Les parameters d'asme seront restaurés par le système après le redémarriage. Continuer? Aporçu direkte OK Davier

i

Remarque

Cette opération permet de rétablir les paramètres

d'origine de l'appareil (réinitialisation).

Avertissement

Tous les réglages effectués depuis la mise en service (caméras, paramètres

d'enregistrement, PTZ, alarmes etc.) seront supprimés !

Evitez les pertes de données en sauvegardant préalablement ces réglages. Après la réinitialisation, vous pouvez éventuellement les recharger.

Réseau

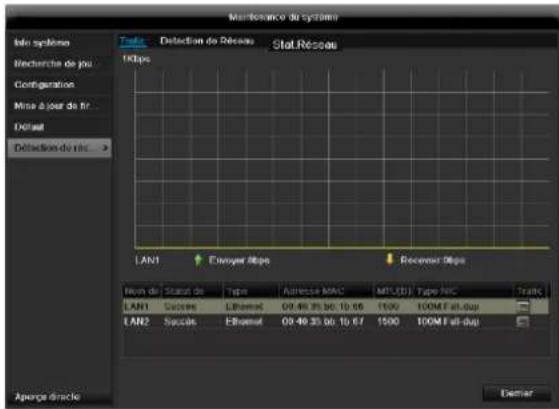

Maintenance de système Info système Detection de Résou Stat.Résou Mbps LAN1 Encoder Mbps Recenter Mbps Rev. de Status de Type Adresse MAC MLOC(0) Type IRC Traffic LAN1 Socaine Libreme 09:48:35:00:10:66 1100 100M Fail-dag LAN2 Spacais Ethernet 09:48:35:00:10:67 1500 100M Fail-dag Avenge directe Demar

i

Remarque

Les informations relatives au trafic et aux interfaces du réseau sont affichées ici.

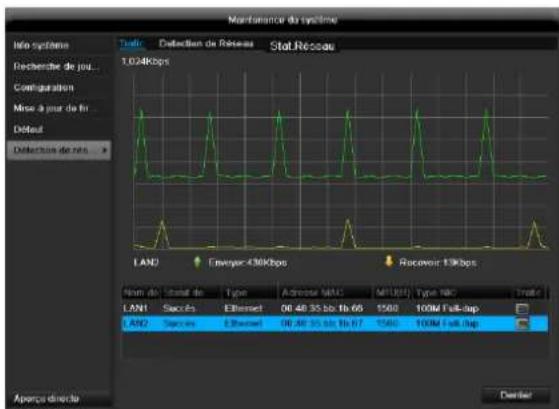

ONGLET Utilisation du réseau

Maintenance du système Info système Dechende de jou... Configuration Mise à jour de flu Default Défction de ren 1.024Kbps LAN Emerge 430Kbps Receiver 13Kbps Num de : Standard de Type Adenou MAC MTUSET Type NC Transfer LAN1 Sarcés Ethernet 06 48 35 bb fb 66 1500 100M Full-up LAN2 Sarcés Ethernet 06 48 35 bb fb 67 1500 100M Full-up Aperçu directa Carrier

La quantité des données reçues et envoyées est représentée graphiquement.

Dans le champ sous le graphique figurent, en fonction des réglages, le statut et des informations concernant un ou deux raccords réseau.

ONGLET Détection de réseau

Maintenance de système Info système Trifet Delicate de l'ébecue Sall-Répoue Recherche de jou... Délte de réseaux, Test de perte de paquets Aloissco Destinate Testor Miso à jour de fer Exporter Paquets de Réseaux Default Name: USD1.1 LAN1 192.168.0.211 1Kbps LAN2 192.168.0.232 450Kbps Actualise Sanvegarder Sanvegarder Avecra directa Status Configurato Demier

« Adresse Destinaire » permet de contrôler la connexion avec un autre appareil, comme un ordinateur par exemple. Entrez l'adresse réseau de l'appareil à contrôler (p.ex. 192.168.0.25) et cliquez sur Tester.

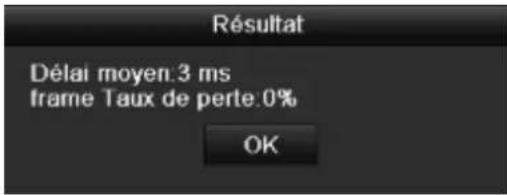

RÉSULTAT Délai moyen:3 ms frame Taux de perte.0% OK

Des informations relatives à deux paramètres apparaissent :

Paramètres	Configuration
Délai moyen	Temps nécessaire à l'appareil pour répondre
frame Taux de perte	Indique le nombre de pourcentages des paquets n'ayant pas été transmis.

i

Remarque

En présence d'un taux de perte du paquet élevé, il est recommandé de répéter le test réseau.

i

Remarque

Si le taux de perte du paquet reste élevé, il est conseillé de contrôler le câblage du réseau ou la présence de dommages dans la ligne.

Plus le taux de perte du paquet est élevé, moins bonne est la connexion entre l'appareil contrôlé et l'enregistreur.

Pour « Exportation paquets de Réseau », vous pouvez exporter les réglages des différents raccords, ou du raccord, en fonction du réglage.

1. Sous « Nom dispositif », sélectionnez un support d'enregistrement sur lequel les réglages doivent être enregistrés.

2. Cliquez sur Sauvegarder.

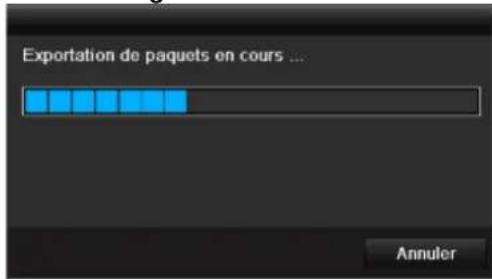

Exportation de paquets en cours ... Annuler

Au terme de la barre de progression, une fenêtre de remarque s'affiche lorsque l'initialisation a réussi. Fermez la fenêtre avec OK.

• Cliquez sur Statut pour afficher le statut des raccords LAN (connecté/non connecté).
• Cliquez sur Configuratie pour modifier vos réglages réseau.

ONGLET Stat. Résau

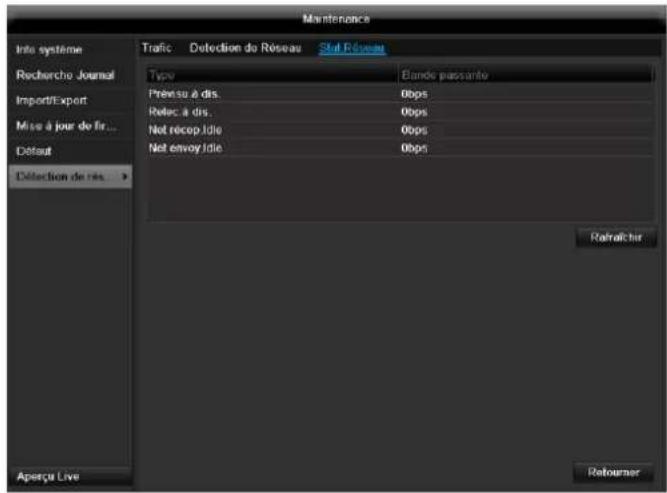

Maintenance Info système Recherche Journal Import/Export Miss à jour de fir... Détout Détection de ris... Trafic : Detection du Réseau Staf Réseau Type Équipe passante Prénsu à dis. 0bps Rélec à dis. 0bps Not récep Idle 0bps Net envoy Idle 0bps Aperçu Live Rafrika che Retourner

En cette onglet il peut voir la bande passante nouveau et sortant.

Actualisiez avec Rafraîchir.

Sauvegarder

Enregistrement par horaire

Sanganger Change in the next > Change from the next Eventin. Image Analogique A1 A2 A3 A4 Type de video Test type Type de folder Test type Date screenshot 22.05-2012 00:00:00 Tempo 8x 22.05-2012 23:59:59 Apogu directa Exporter Cherchei Dernier

i

Remarque

La fonction d'exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que :

des clés USB

des disques durs USB

des graveurs de DVD etc.

• « Exporter » permet d'exporter tous les enregistrements pour la période sélectionnée. Remarque : il n'est pas possible d'exporter une période plus grande que 24 heures.
• Entrez les paramètres, voir p. 210.
• Cliquez sur Détails pour délimiter le champ de recherche.

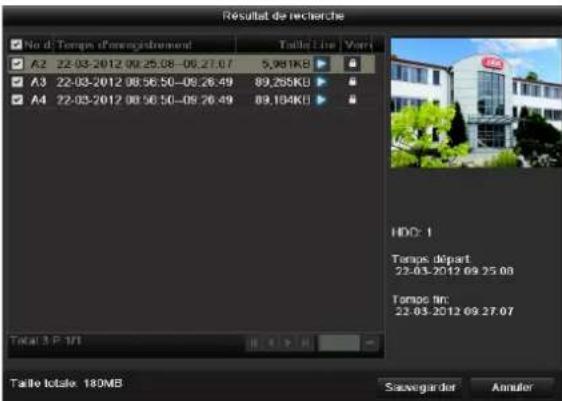

Résultat de recherche Telle d'Tempe d'enregistrement Telle Line Vomé A2 22-03-2012 09:25:08-06:27.07 5,981KB A3 22-03-2012 08:56:50-09:26.49 89,265KB A4 22-03-2012 08:56:50-09:26.49 89,104KB HDD: 1 Tempe départ 22-03-2012 09:25:08 Tempe fin: 22-03-2012 09:27:07 Total: 3 P: 1/1 Taille totale 180MB Savvegarder Annuler

• La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrements apparaissent à l'écran.
• Cliquez sur le symbole « Lire » pour visualiser l'enregistrement correspondant.
• Pour verrouiller ou déverrouiller un fichier, cliquez sur le symbole « Verrouiller ».
• Cliquez sur Sauvegarder pour accéder à l'écran d'exportation.

Souvegarden Nom: USB1-1 Actualiser Nom de fichier Taille Type modificatione de date Support Line TVHD80000 Classer: 16 42.2012 08 02 20 Espace libre: 849MB Nouveau des... Formater Souvogarden Answer

1. Sélectionnez dans le menu déroulant le dispositif raccordé sur lequel les données doivent être sauvegardées.
2. Si le dispositif n'apparaît pas, cliquez sur Actualiser.

- Si le dispositif ne s'affiche toujours pas, débranchez-le de l'appareil et raccordez-le à nouveau. Pour ce faire, lisez également les instructions du fabricant.

1. Cliquez sur Formater pour commencer l'exportation. La progression de la sauvegarde s'affiche.

Une fois la sauvegarde terminée, vous pouvez sélectionner les données enregistrées sur le support et les lire à l'aide du lecteur. Ceci permet de vérifier si l'exportation s'est déroulée correctement.

Événement (type d'événement « Entrée alarme »)

Savvogarder Enregistrement p. Environment: Image Set d'envagement Type of Employment Entree alarme Date: 22-03-2012 00:00:00 Design file 23-03-2012 23:58:59 Use d'envibre d'atente/ Num d'atente Adverse # A+1 Local A+2 Local A+3 Local A+4 Local Ampo directs Checker Demter

Définissez la période de l'enregistrement recherché à l'aide des champs « Début » et « Fin ». Sélectionnez une entrée d'alarme en cochant ou en décochant une case et en cliquant sur Chercher.

Événement (type d'événement « Détection de mouvement »)

Save garden Enregistrement p Evolution: Image For deployment Type d'exécution: Detection de mouvement Date default 22-03-2012 98.00.00 Images to 22-03-2012 23.50.59 Analogique A1 A2 A3 A4 Aperca directe Checker Derivin

Définissez la période de l'enregistrement recherché à l'aide des champs « Début » et « Fin ». Sélectionnez une caméra en cochant ou en décochant une case et en cli-quant sur Chercher.

Les deux types d'événements sont affichés lorsque vous appuyez sur le bouton Chercher de la fenêtre suivante:

Entrée alarme Source Date début Tempé 8h A=1 21-03-2012 09:05:48 21-03-2012 09:05:50 Total 1-P 1/1 Pre-play 30s Post-play 30s Exporter Détails Annular

Sélectionnez les données à exporter en cochant ou en décochant les cases correspondantes. « Lecture avant » et « Lecture après » vous permettent de définir le temps avant ou après alarme. Ces options vous permettent de définir la longueur de la vidéo exportée.

Cliquez sur Détails, pour visualiser la vidéo sélectionnée. Pour de plus amples informations sur la fenêtre Détails voir Enregistrement par horaire (p. 221).

i

Remarque

Les enregistrements trouvés avec les fonctions « Pre-play » ne peuvent être lus que si un enregistrement est présent avant/après l'alarme.

i

Remarque

Les sous-menus « Enregistrement » et « Image » sont pratiquement identiques au menu décrit précédemment ; ils ne sont donc pas décrits séparément.

Manuel Management

Appuyez sur la touche REC ou cliquez sur enregistrement en urgence dans le menu principal pour démarrer un enregistrement image/vidéo manuel ou pour enclencher une sortie alarme.

Enregistrer

Manual File signature Capture continue Alarmo manual Analogique A1 A2 A3 A4 Aperço directa Densar

Sélectionnez la caméra pour démarrer l'enregistrement manuel. Pour ce faire, il suffit de cliquer sur le bouton correspondant.

Remarque

Cliquez sur Analogique pour enregistrer à l'aide de toutes les caméras raccordées.

Capture continue

Mensel Capture continue Analogique A1 A2 A3 A4 Aperçu directe Derrier

Sélectionnez la caméra pour enregistrer manuellement des instantanés à la suite. Vous pouvez paramétrer l'intervalle de temps de l'enregistrement (voir page 220). Pour cela, cliquez sur le bouton correspondant.

Alarme manuel

Manuel Enregistrer Capture continue Amea manuscript Amea manuscript Av A >1 A >2 Nash d'alarme Adverse IP Local Local Non Disclencher Disclencher Displacer Tout Danier Amea directo Disclencher Disclencher Displacer Tout

Pour activer une des sorties d'alarme, cliquez gauche sur la sortie souhaitée puis appuyez sur Déclencher pour une sortie ou Déclencher toutes pour toutes les sorties. Pour réinitialiser la ou les sorties, cliquez sur Déplacer, ou Déplacer Tout.

Arrêter

Arrêter Verrouiller Arrêter Redémarrer Annuler

Remarque

Sélectionnez Verrouiller pour verrouiller le menu de commande.

Sélectionnez Arrêter pour mettre l'appareil hors tension.

Sélectionnez Redémarrer pour redémarrer (mettre le système hors tension en sous tension).

Voir également p. 213.

Dépannage

Avant d'appeler le service d'assistance, lisez les remarques suivantes pour déterminer la cause d'un incident.

Incident	Cause	Solution
Pas de courant	Le câble réseau n'est pas raccordé	Branchez le câble réseau correctement sur la prise de courant
	L'interrupteur du réseau est sur OFF	Mettez l'interrupteur du réseau sur ON
	La prise de courant n'est pas alimentée	Essayez d'utiliser un autre appareil sur la prise de courant
Pas d'image	L'écran n'est pas paramétré pour la réception	Configurez correctement le mode entrée vidéo jusqu'à ce qu'une image en provenance de l'enregistreur s'affiche
	Le câble vidéo est mal raccordé	Raccordez le câble vidéo correctement
	Le moniteur raccordé est éteint	Allumez le moniteur
Pas de son	Le câble audio est mal raccordé	Raccordez correctement le câble audio
	Les appareils raccordés au câble audio sont éteints.	Allumez les appareils raccordés au câble audio.
	Le câble audio est endommagé	Remplacez le câble
Le disque dur ne fonctionne pas	Le câble de connexion est mal raccordé	Raccordez le câble correctement
	Le disque dur est défectueux ou non compatible avec le système	Echangez le disque dur contre un disque dur recommandé.
La connexion USB ne fonctionne pas	L'appareil n'est pas compatible	Raccordez un dispositif USB compatible USB 2.0
	Vous utilisez un hub USB	Raccordez le dispositif USB directement
Pas d'accès au réseau	Le câble réseau s'est détaché	Raccordez le câble réseau
	La configuration du réseau (DHCP, adresse IP etc.) est erronée	Vérifiez la configuration du réseau et corrigez-la le cas échéant.
La télécommande ne fonctionne pas	La polarité des piles (+,-) n'est pas respectée ou les piles sont épuisées	Remplacez les piles par des piles neuves. Pour piloter l'appareil à l'aide de la télécommande, vous devez orienter celle-ci vers le capteur de l'appareil.
	La télécommande est trop éloignée de l'enregistreur	Utilisez la télécommande à une distance maximale de 7 m
	Il y a un obstacle entre la télécommande et l'enregistreur	Enlevez l'obstacle
	L'éclairage est trop puissant ou vous utilisez un tube fluorescent	Evitez les lumières trop fortes des tubes fluorescents
L'enregistrement n'est pas possible	Le disque dur n'est pas initialisé	Montez et initialisez le disque dur
Mise hors tension soudaine	La température à l'intérieur de l'appareil est trop élevée	Nettoyez l'appareil ou enlevez tout objet pouvant empêcher l'aération

Entretien et nettoyage de l'appareil

L'appareil ne nécessite pas d'entretien. Protégez l'appareil contre la poussière, les saletés et l'humidité.

Spécifications techniques

Enregistreur numérique ABUS	TVVR60011	TVVR60021
Compression vidéo	H.264
Hybride	Oui
Entrées de caméra (analogiques)	8	16
Entrées de caméra (IP)	8	16
Sorties de caméra	8 (analogiques, 1,0 V s-s, 75 Ω)	16 (analogiques, 1,0 V s-s, 75 Ω)
Sorties moniteur	Moniteur : 1 x BNC (1,0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI, 4 x BNC Spot (1,0 V p-p, 75 Ω)
Mode de fonctionnement	Triplex
Résolution (affichage en temps réel)	HDMI/VGA :1920*1080/60 Hz(1080P),1600×1200/60 Hz, 1280*1024/60 Hz, 1280*720/60 Hz,1024*768/60 Hz
Résolution @ taux d'images Caméra (enregistrement)	Max. 1920 x 1080p @ 25 fps
Taux d'images total	400 fps	800 fps
Bande passante réseau (téléchargement en amont)	240	240
Bande passante réseau (téléchargement en aval)	40	80
Niveaux de compression	En fonction de la caméra réseau
Support de stockage	8 x SATA HDD	8 x SATA HDD
Stockage	3 x USB 2.0, eSATA	3 x USB 2.0, eSATA
Affichages	1/4/6/8/9	1/4/6/8/9/16
Modes d'enregistrement	Manuel, planification, détection de mouvement, alarme, détection de mouvement et alarme, détection de mouvement ou alarme
Modes de recherche	Par événement, date et heure
Entrée alarme (NO/NC)	8	16
Sortie relais	2 (charge max. : 12 V CC/1 A)	4 (charge max. : 12 V CC/1 A)
Niveaux utilisateurs	2 (max. 31 utilisateurs)
Connexion réseau	1 x RJ45 10/100/1 000 Mbps
Accès simultané au réseau	128 connexions de caméras
Caractéristiques du réseau	Affichage en direct, lecture, exportation des données, réglages
DDNS	√
NTP	√
Commande PTZ	RS-485
Protocoles PTZ	PELCO-D
Alerte	Signal d'alerte acoustique, signal OSD, e-mail, CMS
Audio	Line In : 1 x Cinch (2,0 V s-s, 1 kΩ),Audio In 1–4 : RCA (2,0 V s-s, 1 kΩ),Audio In 5–8 : DB26 (2,0 V s-s, 1 kΩ),Audio Out : 2 x RCA (2,0 V s-s, 1 kΩ)	Line In : 1 x Cinch (2,0 V s-s, 1 kΩ),Audio In 1–4 : RCA (2,0 V s-s, 1 kΩ),Audio In 5–16 : DB26 (2,0 V s-s, 1 kΩ),Audio Out : 2 x RCA (2,0 V s-s, 1 kΩ)
Pilotage	Souris USB, télécommande (non incluse)
Logiciel	Logiciel CMS ABUS
Langues OSD	Allemand, Anglais, Français, Néerlandais, Danois, Italien, Polonais, Tchèque, Espagnol
Tension d'alimentation	100~240 V CA, 6,3 A, 50~60 Hz	100~240 V CA, 6,3 A, 50~60 Hz
Consommation d'énergie	< 40 W (sans disque dur)	< 45 W (sans disque dur)
Température de fonctionnement	-10 °C ~ +55 °C
Dimensions (l x h x p)	470 x 90 x 445 mm
Poids	≤ 8 kg sans disque dur
Certifications	CE

Elimination des déchets

Remarque concernant la directive européenne sur les appareils électriques et électroniques

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures ménagères à la fin de son service. L'élimination doit avoir lieu par le biais des points de collecte agréés dans votre pays. Respectez la réglementation locale concernant l'élimination de matériaux.

Éliminez l'appareil conformément à la directive européenne 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment) relative aux appareils électriques et électroniques usagés.

Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d'appareils usagés auprès de votre mairie, votre déchetterie ou votre revendeur.

Remarques concernant la manipulation de piles

Respectez la polarité lorsque vous introduisez les piles. N'essayez pas de les recharger et ne les jetez en aucun cas au feu ! N'utilisez pas en même temps des piles de type différent (piles usagés et neuves, piles alcalines et au carbone etc.). Retirez les piles si vous n'utilisez pas l'appareil pendant une période prolongée. Une utilisation inappropriée peut entraîner des risques d'explosion et de fuite !

Pensez à la protection de l'environnement ! Les piles usées ne doivent pas être mélangées avec les ordures ménagères ! Remettez-les à un point de collecte de piles usagées.

Veillez à ce que les piles ne tombent pas entre les mains de vos enfants. Vos enfants peuvent les mettre dans la bouche et les avaler. Ceci peut avoir des conséquences graves pour leur santé. Dans ce cas, il faut consulter immédiatement un médecin !

Ne rechargez ou chauffer jamais les piles ordinaires et ne les jetez pas au feu (risque d'explosion !).

Remplacez les piles qui commencent à s'user.

Remplacez toujours toutes les piles en même temps et utilisez des piles du même type.

Important

Les piles qui présentent des fuites ou sont endommagées peuvent provoquer des brûlures si elles entrent en contact avec la peau.

▶ Portez des gants appropriés dans de tels cas.
Nettoyez le compartiment des piles à l'aide d'un chiffon sec.

Remarque importante concernant l'élimination de piles

Ce produit utilise des piles auxquelles la directive européenne 2006/66/EG s'applique et qui ne peuvent être jetées avec les ordures ménagères ordinaires.

Renseignez-vous sur les dispositions en vigueur dans votre pays concernant la collecte séparée de piles usagées.

L'élimination correcte des piles permet d'éviter des conséquences néfastes pour l'environnement et la santé.

Les piles qui contiennent des substances dangereuses portent les symboles suivants :

Pb = La pile contient du plomb

Cd = La pile contient du cadmium

Hg = La pile contient du mercure

Remarque concernant la directive européenne RoHS

L'appareil est conforme à la directive RoHS.

La conformité avec la directive RoHS signifie que le produit ou la pièce ne contient aucune des substances suivantes dans des concentrations supérieures aux concentrations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d'un usage auquel la directive RoHS ne s'applique pas :

a) 0,1 % de plomb (par unité de poids),
b) mercure,
c) chrome hexavalent,
d) biphényl polybromé (PBB) et polybromodiphényléther
e) 0,01 % de cadmium (par unité de poids)

Glossaire

Termes techniques utilisés

1080i

Signal vidéo HDTV à 1080 pixels et affichage entrelacé.

16:9

Rapport largeur/hauteur de l'écran, inspiré du format d'un écran de cinéma.

720p

Signal vidéo HDTV à 1280 x 720 pixels et affichage progressif.

RESOLUTION

Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points-image. La télévision à haute définition (HDTV) fonctionne avec 1280 x 720 points-image.

DIAGONALE D'IMAGE

Indication de la taille d'une image : distance entre le coin gauche inférieur et le coin droit supérieur – en pouces ou en centimètres.

Navigateur

Programme permettant d'afficher des sites Internet.

CIF

'Common Intermediate Format'

A l'origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une résolution vidéo de 352 x 288 pixels, 2 CIF à 704 x 288 pixels, 4 CIF à 704 x 576 pixels.

CINCH

Type de prise élargie pour signaux audio analogiques ou signaux vidéo FBAS.

DDNS

'Dynamic Domain Name System'

Service réseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données.

DHCP

'Dynamic Host Configuration Protocol'

Protocole de réseau permettant l'intégration automatique d'appareils ('clients') dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attribuent automatiquement l'adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l'attribution automatique de l'adresse IP doit être activée.

Domain

Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de).

Dual Stream

Dual Stream désigne un procédé de transmission vidéo. Il en résulte un enregistrement en haute résolution, ainsi qu'une transmission en basse résolution, par exemple via le réseau. Le 'main stream' (flux principal) dispose d'une résolution 4CIF, tandis que le 'sub stream' (flux secondaire) dispose seulement d'une résolution CIF.

DVR

'Digital Video Recorder'. Un appareil permettent d'enregistrer diverses sources vidéo et audio (analogiques, numériques). Les données sont comprimées et enregistrées, par exemple sur un disque dur.

FBAS/CVBS

'Farb-, Bild-, Austast- und Synchron-Signal' en allemand ou 'Color, Video, Blank and Sync' en anglais. La variante la plus simple d'un signal vidéo, également connue sous le nom « signal composite ». La qualité d'image est en comparaison assez médiocre.

H.264

(MPEG-4 AVC) ; norme permettant une compression très efficace de signaux vidéo. Cette norme est utilisée, entre autres, sur des disques Blu-ray ou dans des systèmes de vidéoconférence.

HDD

'Hard Disk Drive'. Disque dur (disque magnétique)

Enregistrement numérique de données sur ordinateur ou DVR.

GIGABYTE

Unité de capacité de mémoire de dispositifs d'enregistrement (HDD, USB, cartes SD/MMC).

HDVR

'Hybrid DVR'. DVR pour l'enregistrement d'images en provenance de caméras analogiques et d'un réseau.

http

'Hypertext Transfer Protocol'

Un procédé de transmission de données via des réseaux. Essentiellement utilisé pour l'affichage de sites Internet dans un navigateur.

INTERLACED

Procédé utilisant un balayage entrelacé.

Adresse IP

Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d'adresser et d'accéder à divers appareils sur le réseau.

JPEG

Procédé de compression à faibles pertes pour photos. La plupart des appareils numériques enregistrent leurs photos au format JPEG.

MPEG

'Moving Picture Experts Group' Il s'agit d'une norme internationale pour la compression d'images animées. Sur certains DVD, les signaux audio sont comprimés et enregistrés dans ce format.

NTP

'Network Time Protocol'

Procédé pour synchroniser l'heure sur des réseaux. On trouve aussi SNTP ('Simple Network Time Protocol'), une variante simplifiée.

NTSC

Norme de télédiffusion aux Etats-Unis. Le procédé se distingue par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s'affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs.

PAL

'Phase Alternating Line'. Un système de télévision couleur européen. Il utilise 576 lignes visibles. Une image complète consiste en 625 lignes, dont les lignes destinées aux signaux de gestion. 50 demi-images s'affichent par seconde. Les phases du signal couleur alternent d'une ligne à l'autre.

PANEL

Terme technique désignant la dalle d'un écran plat (on dit aussi écran LCD ou écran plasma).

PC

Un « Personal Computer » peut être utilisé comme interface distante avec les logiciels fournis ou avec un navigateur.

Pixel

'Picture element'. Point-image, élément d'image. Désigne l'unité la plus petite d'une transmission ou d'un affichage d'une image numérique

PIP

'Picture in Picture'. Abréviation désignant la fonction « image dans l'image », permettant d'afficher simultanément deux signaux à l'écran. Le deuxième signal est superposé au premier.

PPPoE

Procédé de transmission par réseau destiné à établir une connexion sur un circuit commuté. Ce procédé est utilisé, par exemple, pour des connexions ADSL.

PROGRESSIF

Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l'on saute des lignes.

PTZ

'Pan-Tilt-Zoom'

Faire pivoter, incliner et zoomer des caméras motorisées.

USB

Port série permettant de raccorder, par exemple, des dispositifs d'enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s).

VGA

'Video Graphics Array'. Interface habituelle sur un PC pour des signaux vidéo analogiques. Il s'agit essentiellement de signaux RGB.

POUCE (inch)

Unité de diagonale d'écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d'un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).

A propos du mécanisme interne d'un disque dur

Le mécanisme interne d'un disque dur (HDD) est très fragile. Utilisez l'appareil en respectant les consignes suivantes afin d'éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports externes afin d'éviter les pertes de données.

Remarques

• Ne pas déplacer l'appareil lorsqu'il est en service.
• L'humidité à l'intérieur de l'appareil peut être à l'origine de phénomènes de condensation et de dysfonctionnements du disque dur.
• Ne jamais débrancher un appareil sous tension ou couper le courant en actionnant le disjoncteur.
• Ne pas déplacer l'appareil immédiatement après la mise hors tension. Pour déplacer l'appareil, exécutez les étapes suivantes :
• Attendez au moins deux minutes après le message OFF (sur l'écran de l'appareil).
• Retirez la fiche de la prise de courant.
• Déplacez l'appareil.
• Une coupure de courant pendant l'utilisation de l'appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d'alimentation en courant sans interruptions !
• Le disque dur est très fragile. Après quelques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes précurseurs. Dans certains cas, il n'y a pas de signes précurseurs annonçant une panne du disque dur.
• Un disque dur défectueux est incapable de lire des enregistrements. Dans ce cas, il faut remplacer le disque dur.

ABUS Enregistreur numérique hybride 16/32 canaux

TVVR60011 / TVVR60021

Fabricant ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Allemagne)

ABUS 16/32-kanal hybrid digitaloptager TVVR60011 / TVVR60021

Si vous voulez faire une sauvegarde redondante vous devez activer la mode redondante à la menu codage (voir page 307).

i

R/W

Ce mode d'emploi appartient à de produit.

Il contient des recommandations en ce qui concerne sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile! Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Nederlands

Si vous voulez faire une sauvegarde redondante vous devez activer la mode redondante à la menu
