BRUGSANVISNING TVVR60021 ABUS

Denne manual hører sammen med dette produkt.

Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service.

Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset.

Polski

Denne manual hører sammen med dette produkt.

Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service.

Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset.

i

Læs forklaringerne i den separate kvikguide samt henvisningerne på cd'en eller i den vedlagte dokumentation vedrørende temaet „styring via webinterface“ og „software“. De findes i internettet under www.abus.com

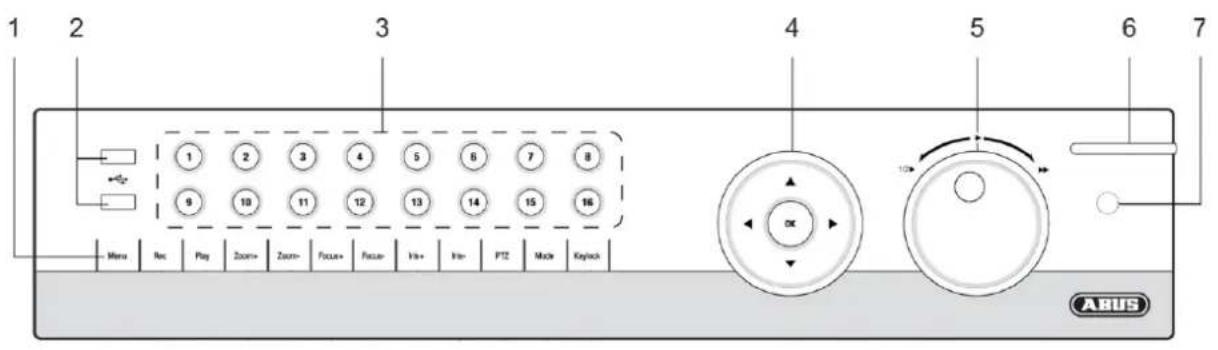

Oversigt over apparatet

Forside

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Menu Rec Play Zoom+ Zoom- Focus+ Focus- I++ I+- PTZ Mode Keylock DC 120 ABUS

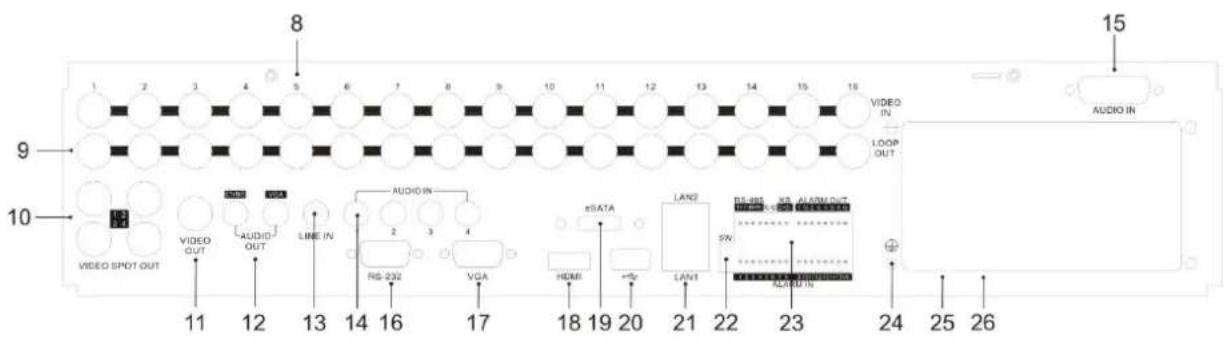

Bagside

8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 9 10 VIDEO SPOT OUT VIDEO OUT AUDIO OUT LINE IN AUDIO IN RS-232 VGA eSATA LAN2 RS-885 ALARM OUT 11 12 13 14 16 17 18 19 20 21 22 23 24 25 26 15 AUDIO IN

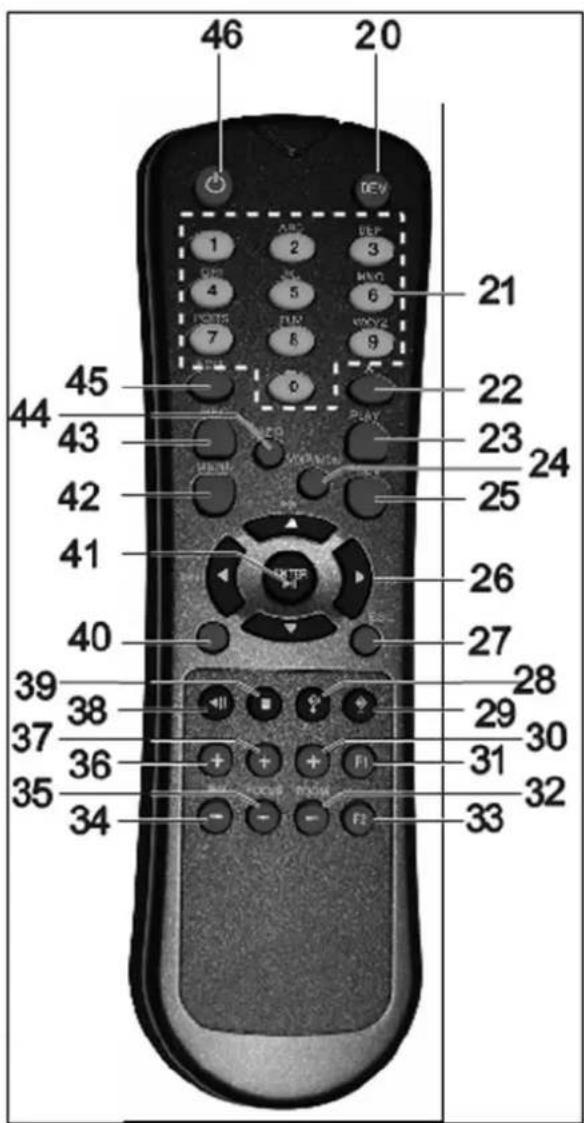

Fjernbetjening (TVAC40930)

46 20 DEV 1 ABC 2 DEF 3 21 45 22 44 43 23 PLAY 42 24 41 25 40 26 39 27 38 28 37 29 30 36 31 35 32 34 33

Oversigt over apparatet....265

Kvikguide....270

Før du starter 270

Installation af harddisken 270

Etablering af tilslutninger....270

Konfiguration af apparatet....270

Vigtige sikkerhedshenvisninger....271

Symbolforklaring 271

Korrekt anvendelse 271

Generelt 271

Strømforsyning....271

Overbelastning/overspænding....272

Kabler....272

Opstillingssted/driftsomgivelser 272

Fjernbetjening 272

Vedligeholdelse og pleje....273

Tilbehør 273

Idriftsættelse 273

Børn 273

Indledning 274

Generelle informationer 274

Udpakning....274

Leveringsomfang 274

Systembetjening 275

Generelt 275

Betjeningsenheder på apparatet....275

Fjernbetjeningens betjeningsenheder 276

Betjening med musen 277

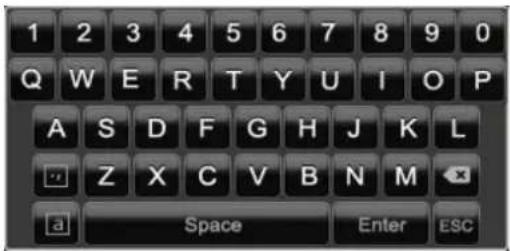

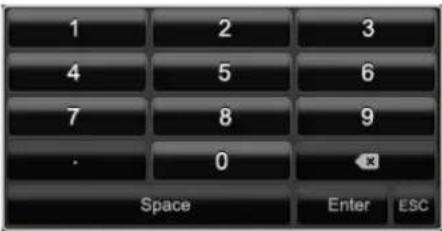

Skærmtastatur 278

Start af apparatet 278

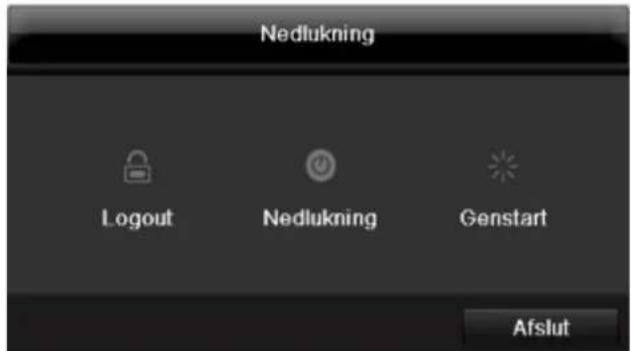

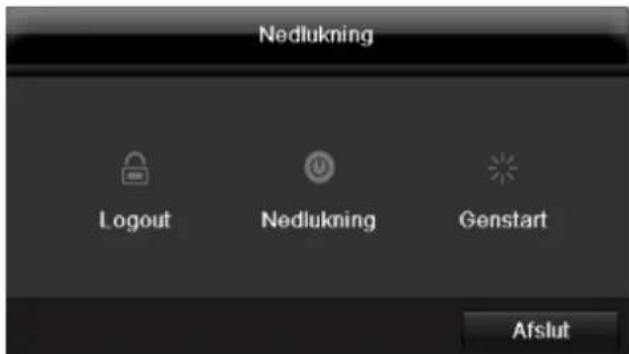

Nedlukning, Logout og genstart af apparatet....278

Statusvisninger 279

Generelt 279

DVR status-LED....279

Taster til valg af kamera status-LED....279

Indstilling af systemet....280

Indstilling af administratoren 280

Dato / tid....280

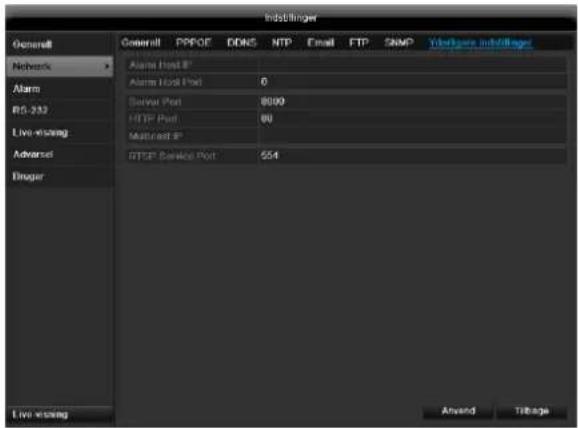

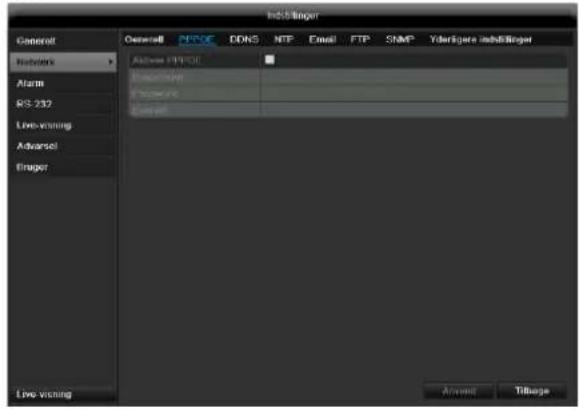

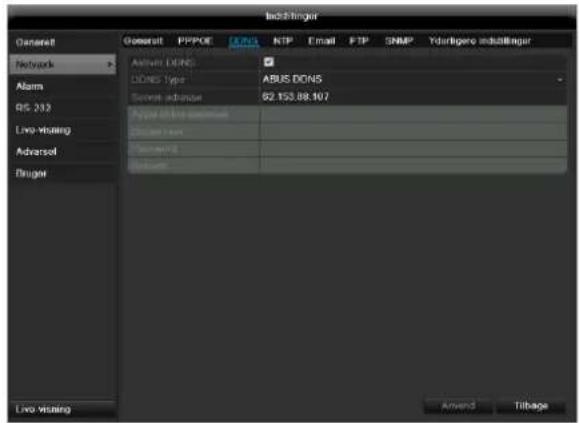

Netværksindstillinger....281

Forvaltning af harddisk....281

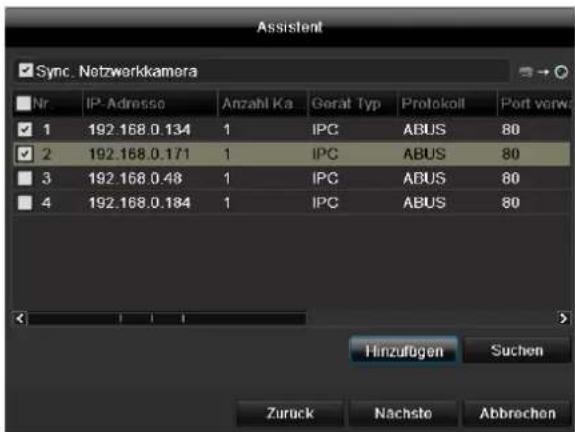

Indstilling af netværkskameraer....281

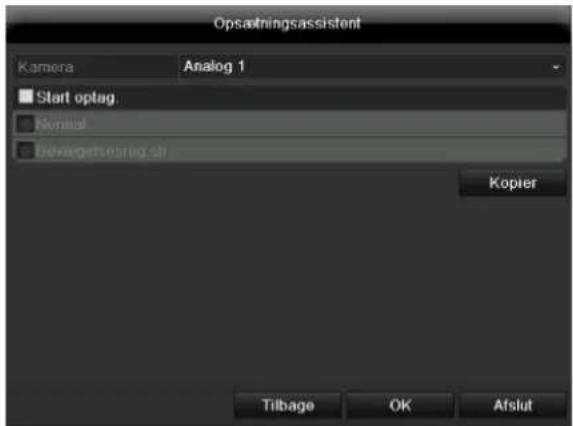

Kameraoptagelse 282

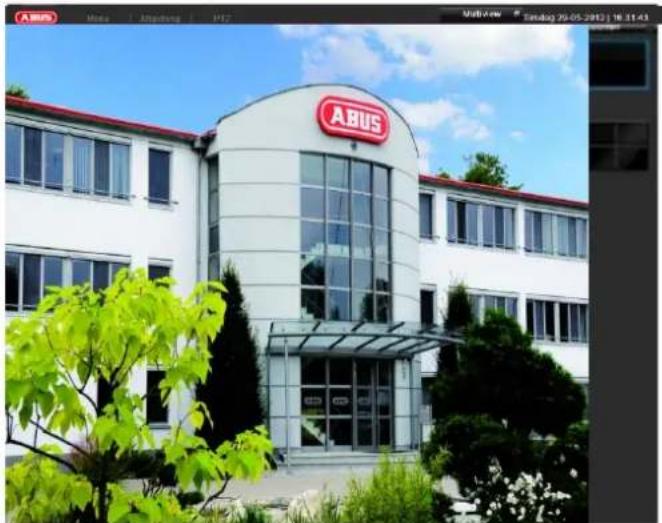

Live-visning....283

Overblik....283

Statussymboler....283

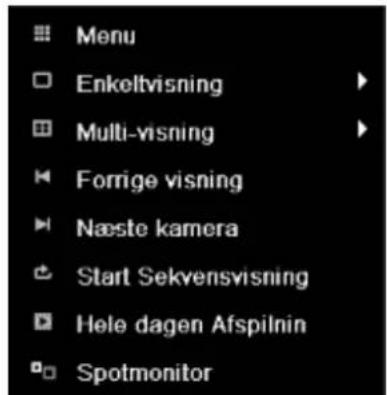

Popup-menu ved musebetjening 283

Menulinje i kamerabilledet ....284
Indstillinger....285

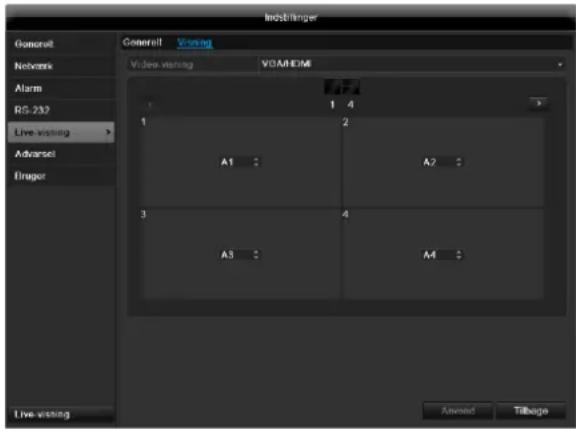

Indstilling af kameraudgangen ....285

Live-afspilning....286

Generelt 286

Afspilningsskærmen 286

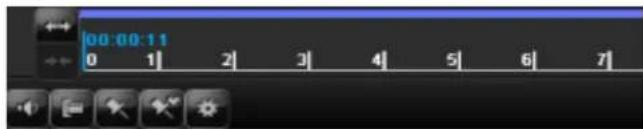

Styring via kontrolfelt 286

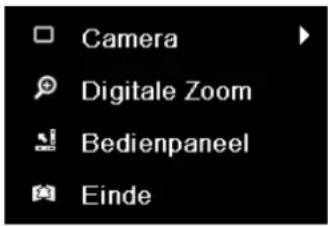

Højreklik under løbende afspilning....287

Apparatmenu....288

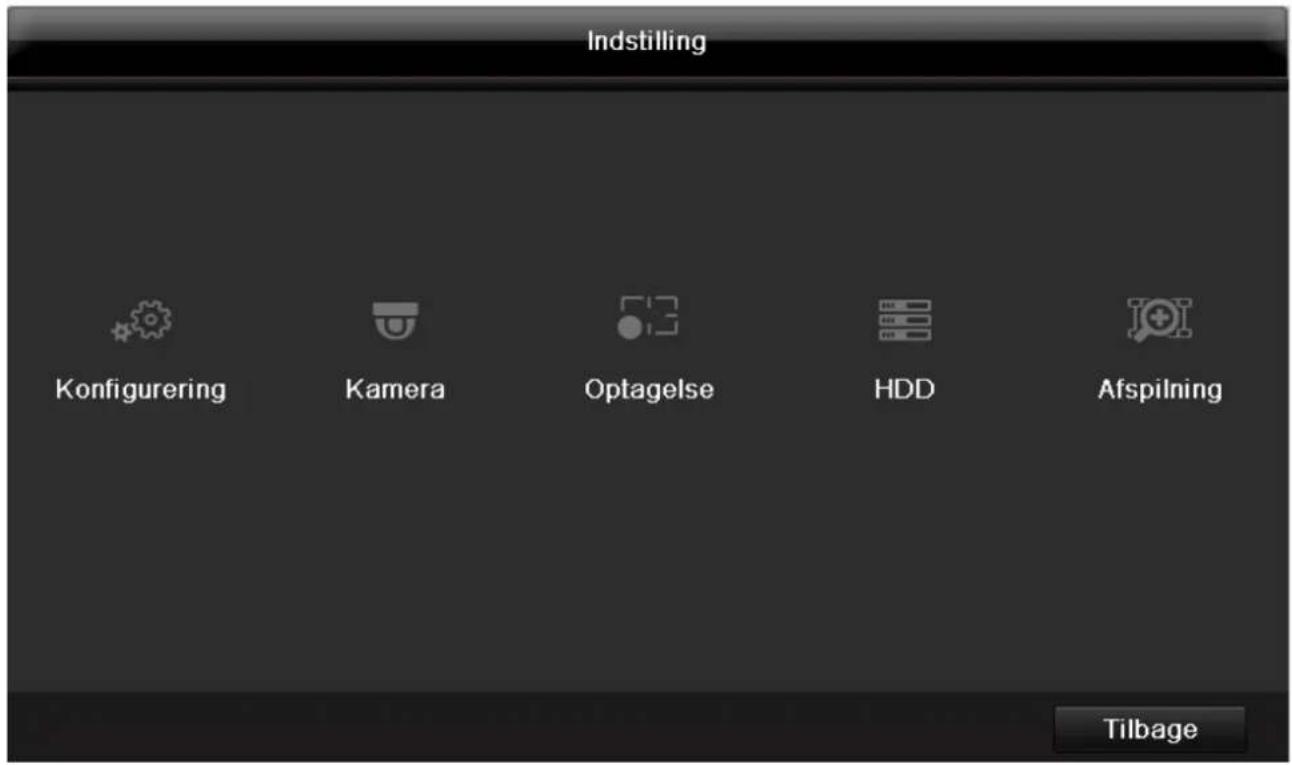

Menuoversigt 288

Netværksopbygning 292

Netværkskonfiguration ....292

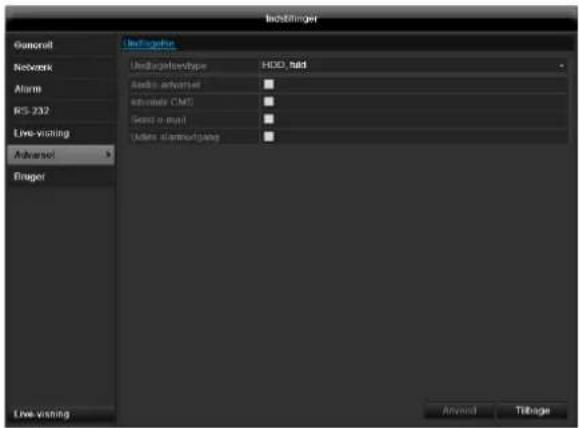

Advarsel 299

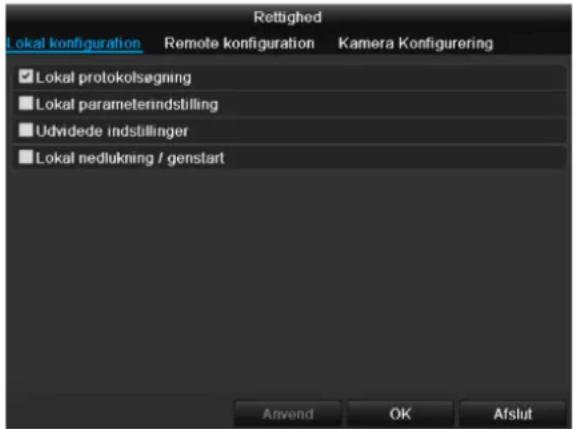

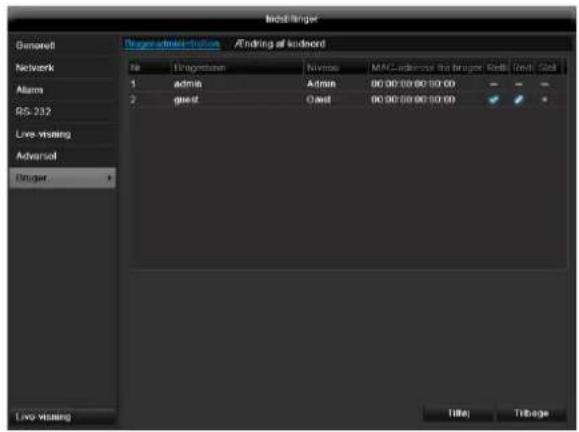

Bruger 299

Kamera 301

Kamera....301

OSD 301

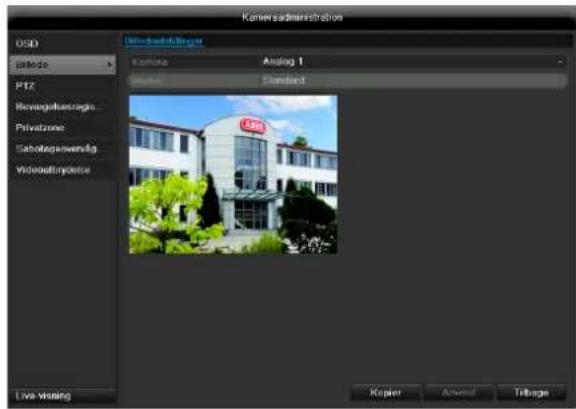

Billede 302

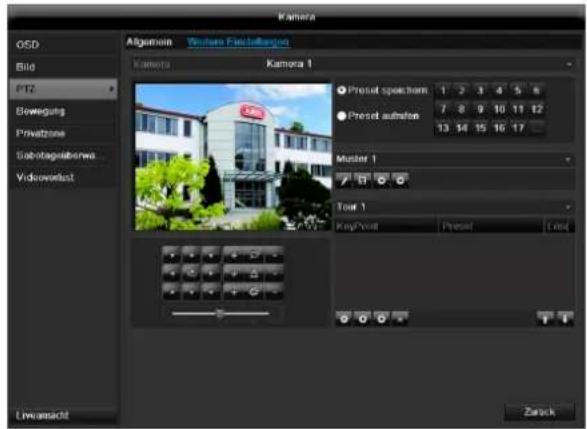

PTZ 302

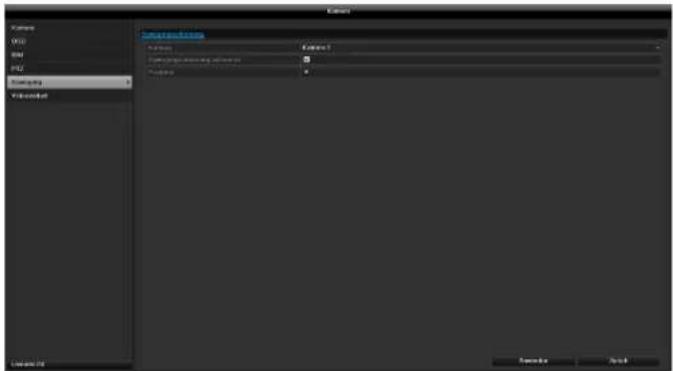

Bevægelse 302

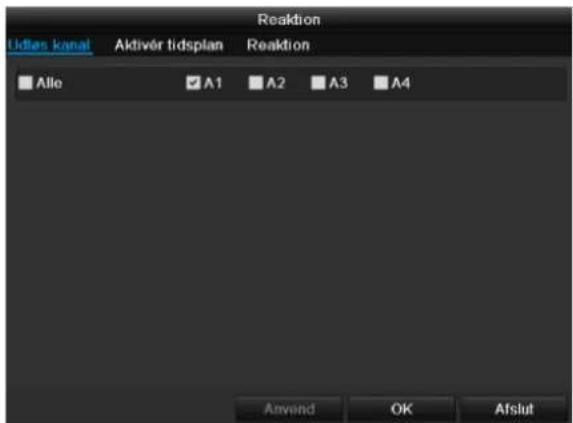

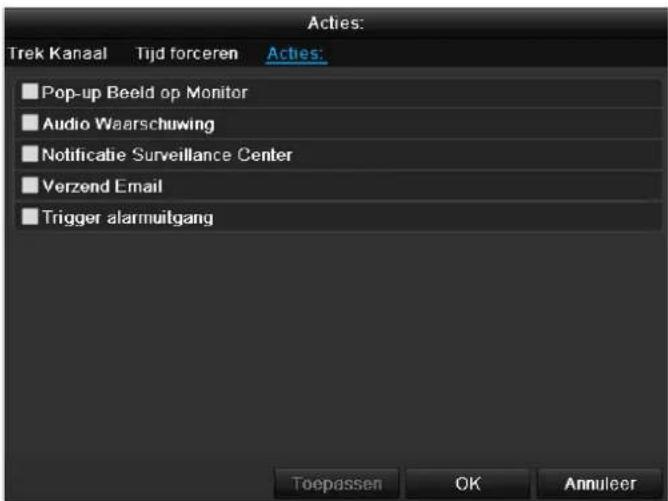

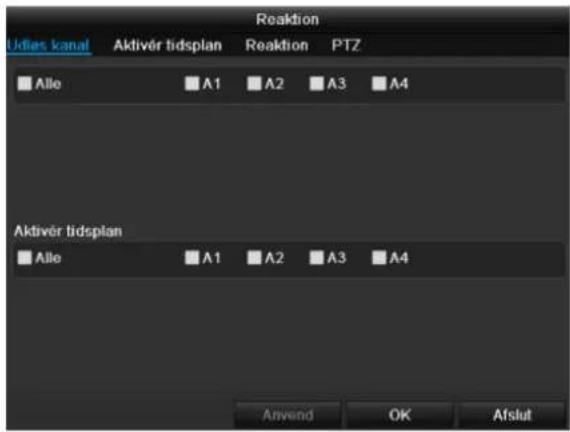

Reaktion....304

Privatzone 305

Sabotageovervågning....305

Videoafbrydelse 305

Optagelse....306

Definition 306

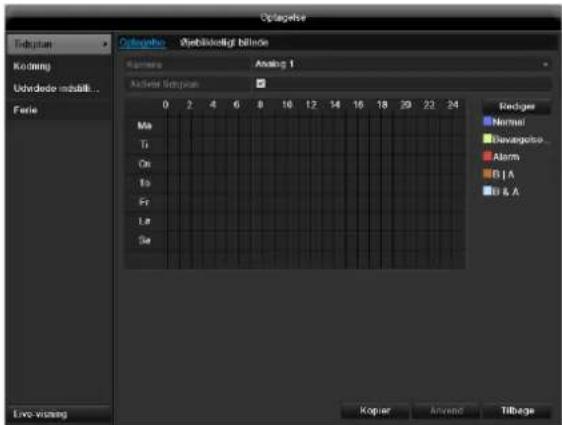

Tidsplan 306

Kodning 307

Udvidede indstillinger 308

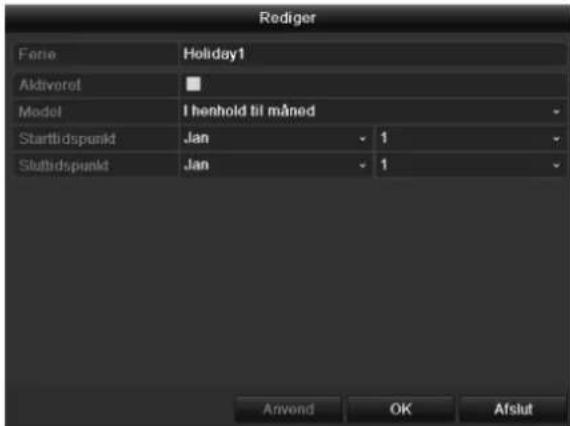

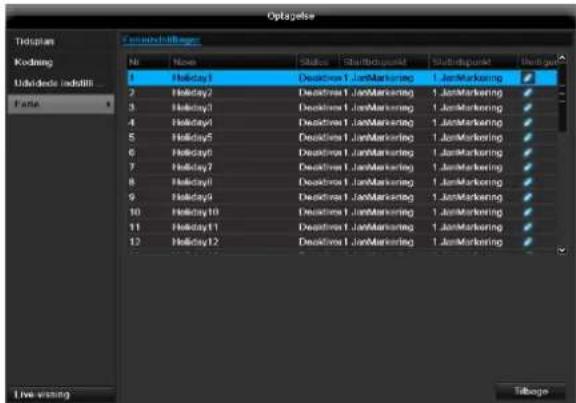

Ferie 308

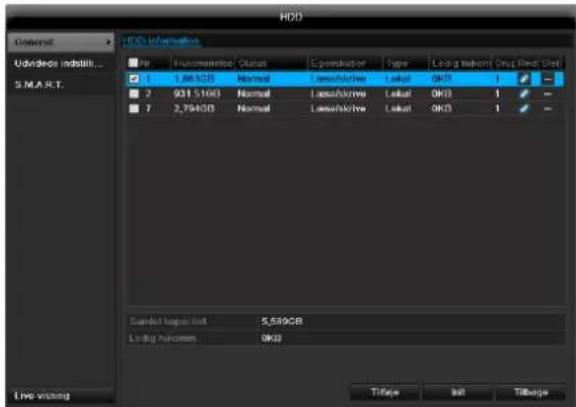

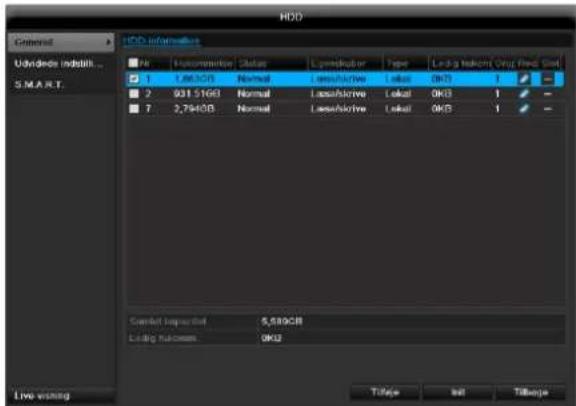

HDD 309

Harddisks 309

Indbygning af en harddisk 309

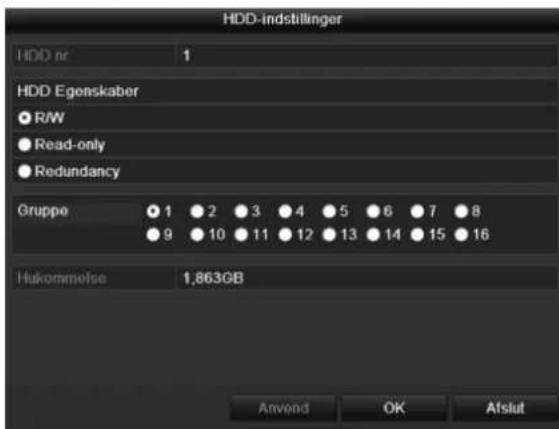

Harddiskforvaltningens parametre 309

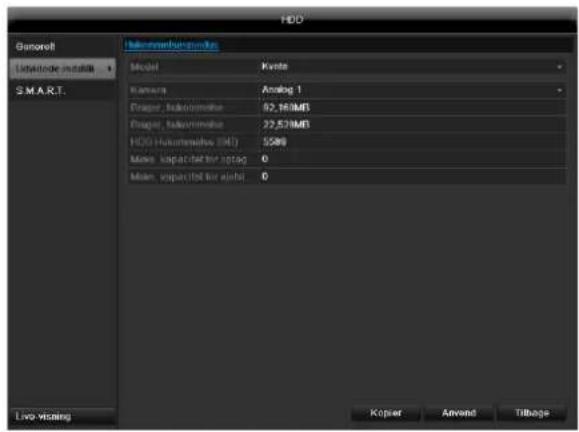

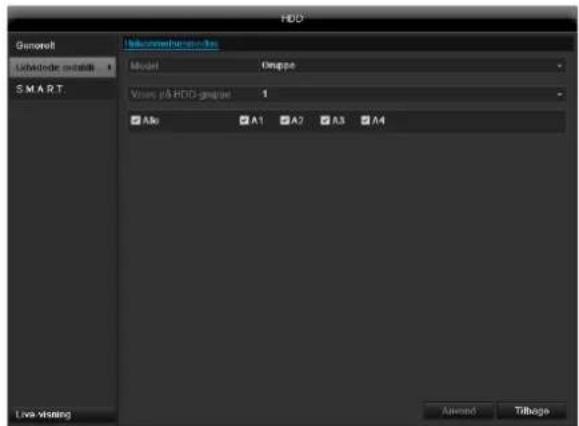

Kameraets harddiskindstillinger 310

Kontrol af harddiskstatus....311

Indstilling af harddiskalarmer....311

S.M.A.R.T....311

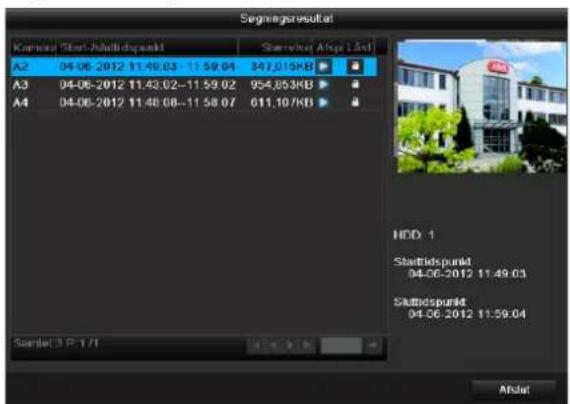

Afspilning....312

Normal....312

Hændelse....312

Marketing 312

Billede 313

Vedligeholdelse....314

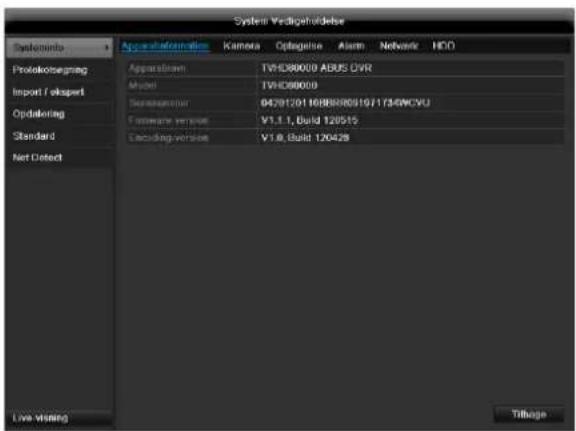

Systeminfo 314

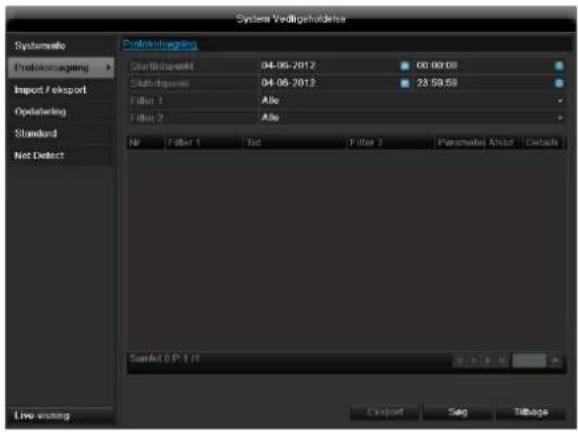

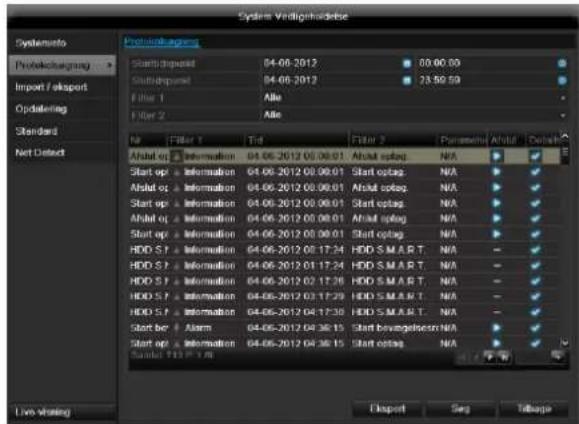

Protokolsøgning 314

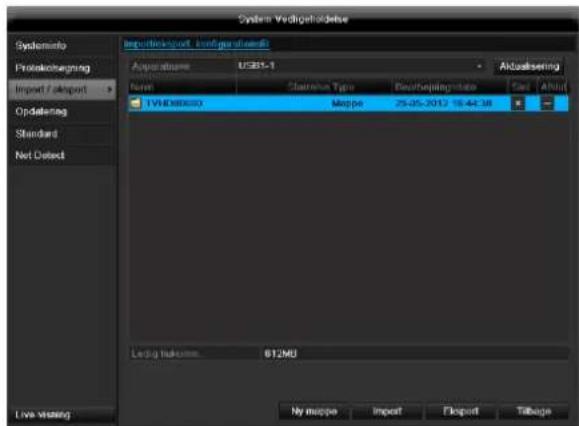

Import / Eksport....315

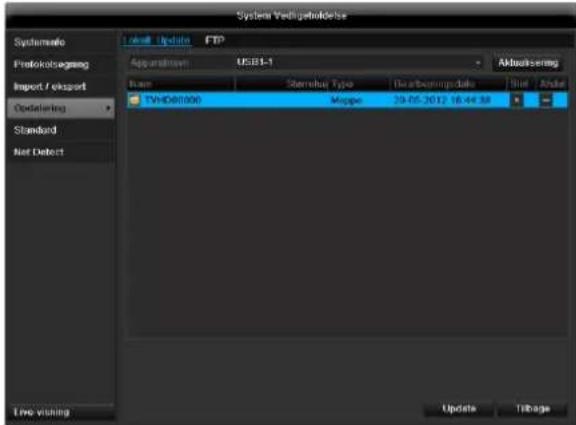

Opdatering 316

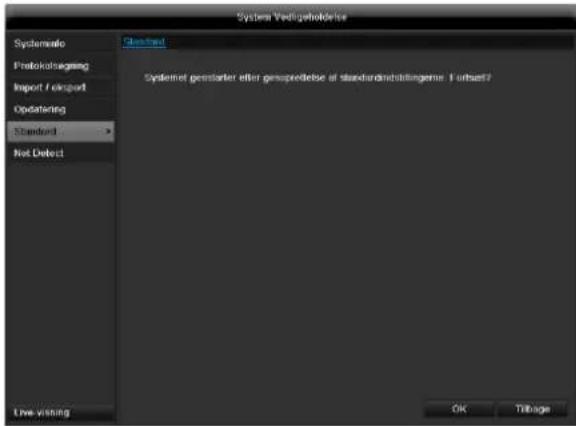

Udførelse af Standard....316

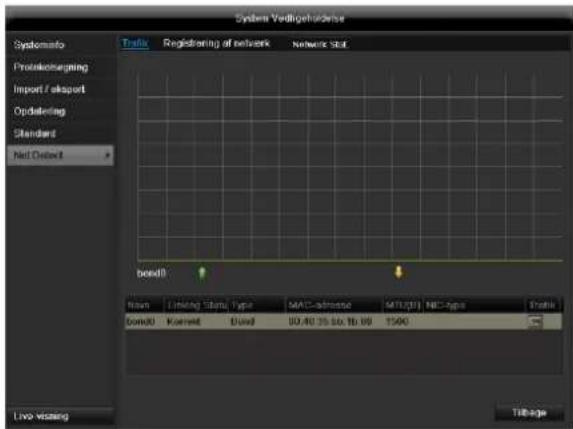

Netværk....316
Normal....318

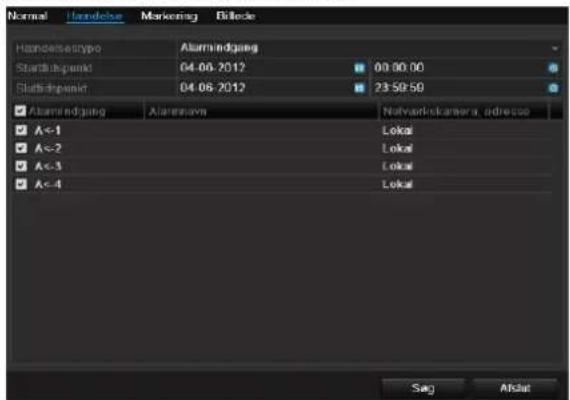

Hændelse (hændelsestype ,Alarmindgang')......319

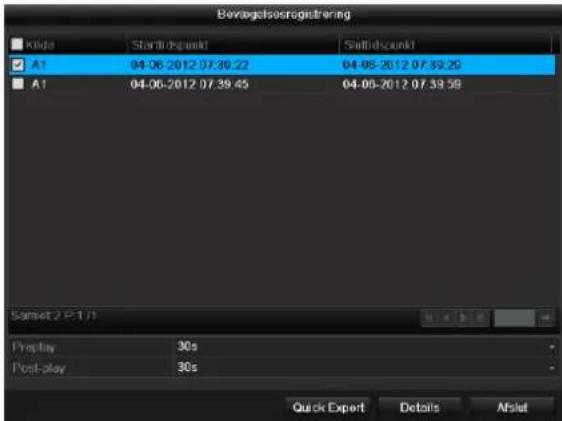

Hændelse (hændelsestype ,Bevægelsesregistrering') 319
Optagelse....320

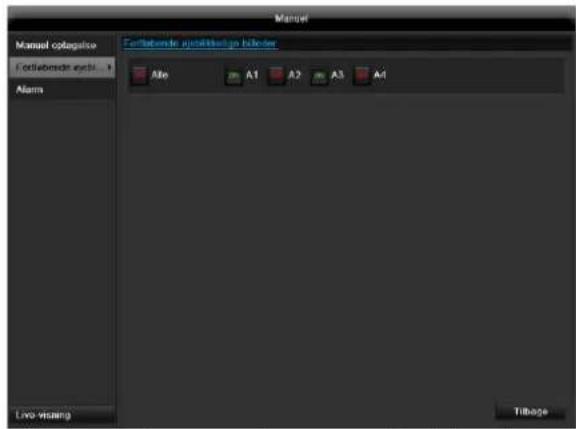

Fortløbende øjeblikkelige billeder 320
Alarm....320
Henvisning 321
Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater 323
Henvisning vedr. håndteringen af batterier....323
Vigtigt henvisning vedr. bortskaffelse af batterier....323
Henvisning til RoHS EF-direktivet....323
Anvendte fagbegreber 324

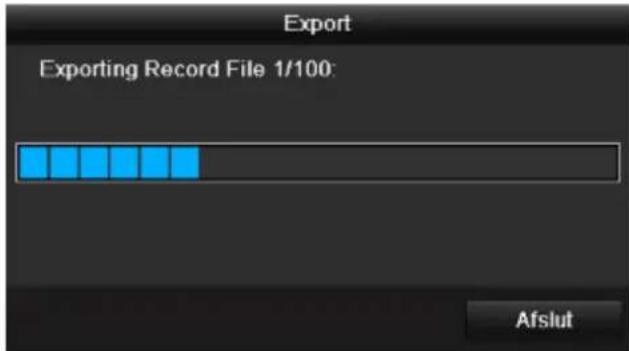

Video Export....318

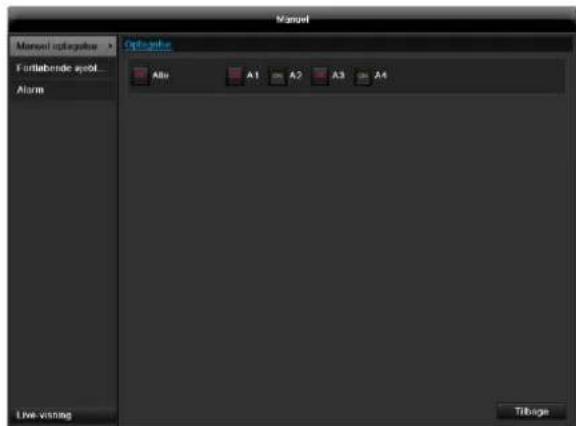

Panikoptagelse 320

Nedlukning....320

Rengøring og pleje af apparatet....321

Udbedring af fejl....321

Tekniske data 322

Bortskaffelse 323

Ordforklaring 324

Om det interne harddiskdrev 326

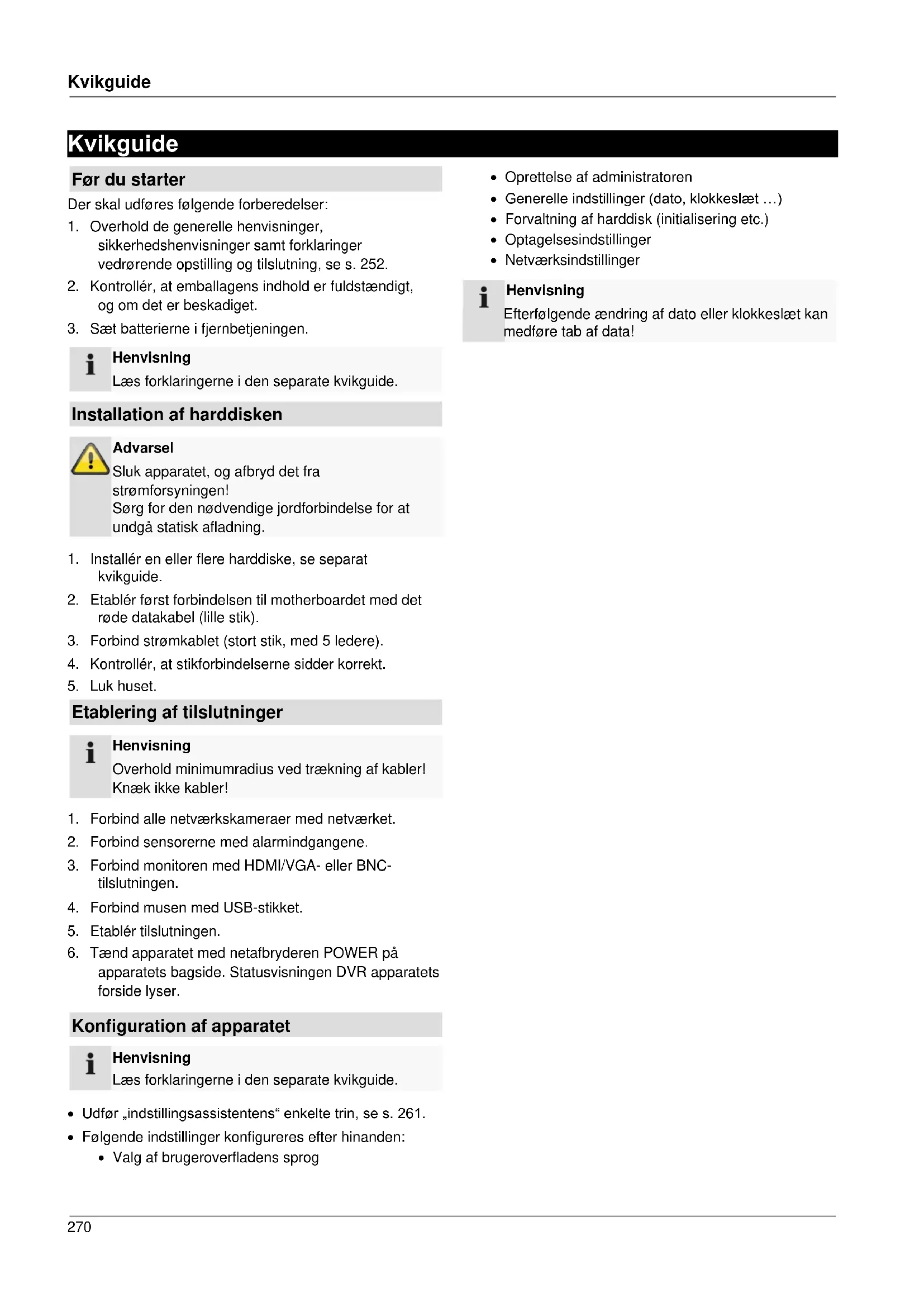

Kvikguide

Før du starter

Der skal udføres følgende forberedelser:

1. Overhold de generelle henvisninger, sikkerhedshenvisninger samt forklaringer vedrørende opstilling og tilslutning, se s. 252.
2. Kontrollér, at emballagens indhold er fuldstændigt, og om det er beskadiget.
3. Sæt batterierne i fjernbetjeningen.

Henvisning

Læs forklaringerne i den separate kvikguide.

Installation af harddisken

Advarsel

Sluk apparatet, og afbryd det fra strømforsyningen! Sørg for den nødvendige jordforbindelse for at undgå statisk afladning.

1. Installér en eller flere harddiske, se separat kvikguide.
2. Etablér først forbindelsen til motherboardet med det røde datakabel (lille stik).
3. Forbind strømkablet (stort stik, med 5 ledere).
4. Kontrollér, at stikforbindelserne sidder korrekt.
5. Luk huset.

Etablering af tilslutninger

Henvisning

Overhold minimumradius ved trækning af kabler! Knæk ikke kabler!

1. Forbind alle netværkskameraer med netværket.
2. Forbind sensorerne med alarmindgangene.
3. Forbind monitoren med HDMI/VGA- eller BNC-tilslutningen.
4. Forbind musen med USB-stikket.
5. Etablér tilslutningen.
6. Tænd apparatet med netafbryderen POWER på apparatets bagside. Statusvisningen DVR apparatets forside lyser.

Konfiguration af apparatet

Henvisning

Læs forklaringerne i den separate kvikguide.

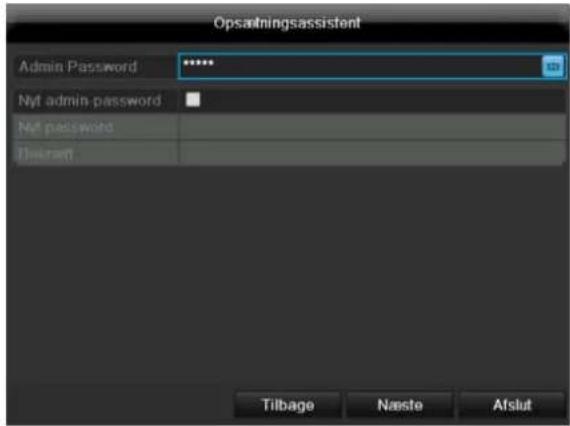

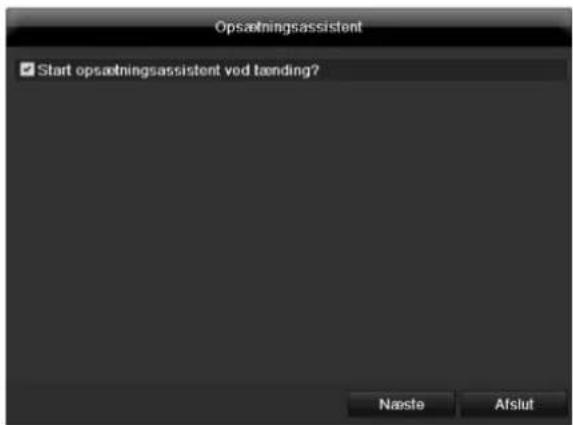

• Udfør „indstillingsassistentens“ enkelte trin, se s. 261.
• Følgende indstillinger konfigureres efter hinanden:

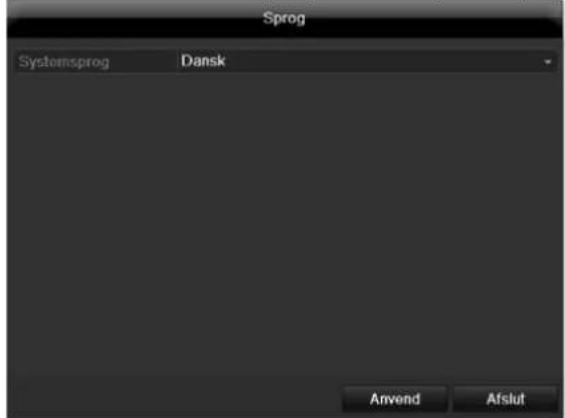

• Valg af brugeroverfladens sprog

• Oprettelse af administratoren

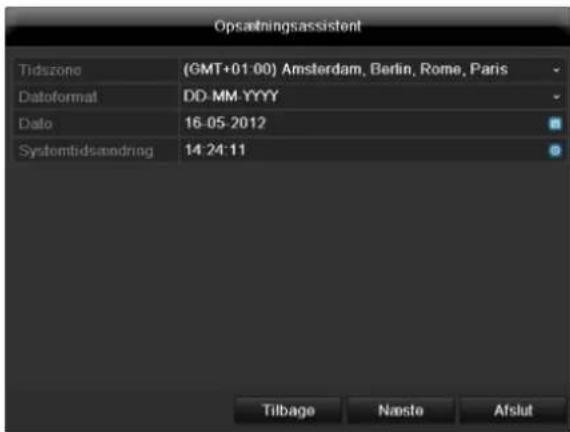

• Generelle indstillinger (dato, klokkeslæt ...)

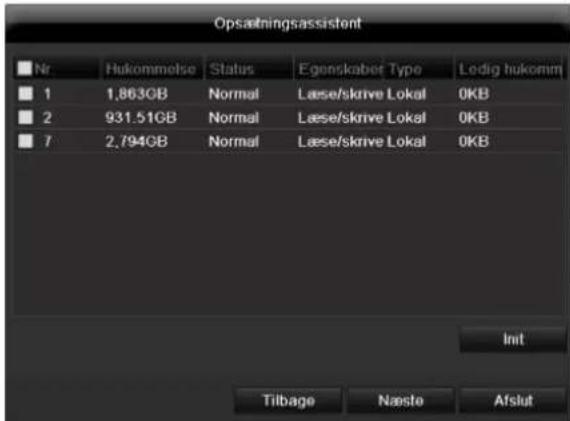

• Forvaltning af harddisk (initialisering etc.)
• Optagelsesindstillinger

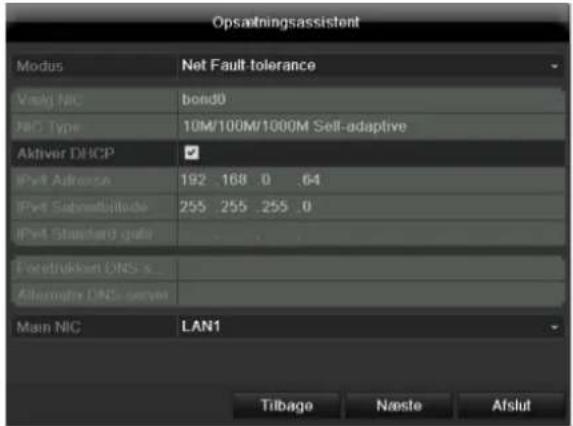

• Netværksindstillinger

Henvisning

Efterfølgende ændring af dato eller klokkeslæt kan medføre tab af data!

Vigtige sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen hhv. på apparatet:

Symbol

Signalord Betydning

Advarsel

Advarsel mod fare for kvæstelser eller farer for helbredet.

Advarsel

Advarsel mod fare for kvæstelser eller farer for helbredet som følge af elektrisk spænding.

Vigtigt

Sikkerhedshenvisninger vedr. mulige skader på apparatet/tilbehøret.

Henvisning

Henvisning til vigtige informationer.

Der anvendes følgende kendemærker i teksten:

Betydning

1. ...	Handlungsopfordring/-anvisning med fastlagt
2. ...	rækkefølge for handlingstrinene i teksten
...	Liste uden fastlagt rækkefølge i teksten elleradvarselshenvisningen
...

Korrekt anvendelse

Brug kun apparatet til det formål, som det er blevet bygget og konciperet til! Enhver anden anvendelse anses for at være ukorrekt!

Dette apparat må kun anvendes til følgende formål:

- Denne HD-SDI optager anvendes i kombination med tilsluttede videosignalkilder (HD-SDI kameraer) og videogengivelsesapparater (CRT- eller TFT-monitorer) til at overvåge objekter.

Henvisning

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt

Læs følgende anvisninger grundigt igenne, før apparatet anvendes første gang, og overhold alle adverselshen-visninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder kravet om garanti.

Vi påtager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.

I sådanne tilfælde bortfalder ethvert krav om garanti!

Opbevar denne håndbog omhyggeligt som fremtidig reference.

Hvis apparatet sælges eller gives videre, skal denne vejledning denne vejledning også udleveres.

Dette apparat blev produceret under overholdelse af internationale sikkerhedsstandarder.

Strømforsyning

• Tilslut kun dette apparat til en strømkilde, der leverer netspændingen, der er anført på typeskiltet.
• Hvis du ikke er sikker på, hvilken findes hos dig, skal du kontakte el-forsyningsselskabet.

Advarsel

Forebyg tab af data!

Tilslut altid apparatet til en nødstrømsforsyning UPS med overspændingsbeskyttelse.

• Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
• Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet.
• For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, så en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.

- For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i længere tid. Du bedes afbryde apparatet fra strømnettet før en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel

Åbn aldrig apparatet selv! Der er fare for elektrisk stød!

Kontakt uddannet fagpersonale eller installatøren, hvis det er nødvendigt at åbne apparatet.

- Indbygningen eller ombygningen af en harddisk bør kun foretages af uddannet personale eller installatøren.

Advarsel

Installation i eller ændringer af apparatet medfører tab af garanti, hvis det ikke foretages af fagpersonale.

Vi anbefaler at lade en installatør installere en harddisk.

Ved ukorrekt installation af harddisken bortfalder garantien!

Overbelastning/overspænding

• Undgå at overbelast stikdåser, forlængerkabler og adaptere, da det kan medføre brand eller elektrisk stød.
• Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

Kabler

• Tag altid fat i stikket på alle kabler, og træk ikke i selve kablet.
• Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød.
• Stil hverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sørg for, at de ikke knækkes, især ved stikket og tilslutningsbøsningerne.
• Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler.
• Alle kabler skal trækkes, så ingen træder på dem eller forhindres af dem.
• Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontrollér netkablet regelmæssigt.
• Netkabler og netstik må ikke ændres eller manipuleres.
• Anvend ikke adapterstik eller forlængerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgreb på strøm- og netkabler!

Opstillingssted/driftsomgivelser

• Stil apparatet på en fast, jævn overflade, og stil ikke tunge genstande på apparatet.
• Apparatet er ikke beregnet til drift i rum med høj temperatur eller luftfugtighed (f.eks. badeværelser), eller hvor der forekommer meget støv.
• Driftstemperatur og driftsluftfugtighed:
• -10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet må kun anvendes i tempereret klima.

Sørg for, at

• en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvor ventilationsåbninger tildækkes, og lad der være mindst 10 cm til alle sider).
• direkte varmekilder (f.eks. radiatorer) ikke påvirker apparatet.
• der ikke er direkte sollys eller kraftigt kunstigt lys på apparatet.
• apparatet ikke står umiddelbart i nærhden af magnetfelter (f.eks. højttalere).
• der ikke står åben ild (f.eks. brændende lys) på eller ved siden af apparatet.
• kontakt med stænk og dråber og aggressive væsker undgås.
• apparatet ikke anvendes i nærheden af vand, især må apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med væsker, f.eks. vaser eller drikkevarer, på eller ved siden af apparatet).
• der ikke trænger fremmedlegemer ind.
• apparatet ikke udsættes for kraftige temperaturændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger.
• apparatet ikke udsættes for voldsomme rystelser og vibrationer.

Fjernbetjening

- Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan løbe ud og beskadige apparatet.

Vedligeholdelse og pleje

Vedligeholdelsesarbejder er nødvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i apparatet, det har været udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned.

• Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengøring)!
• Hvis du konstaterer røgudvikling, usædvanlige lyde eller lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde må apparatet ikke anvendes igen, før en fagmand har foretaget en kontrol.
• Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder.
• Åbn aldrig apparatets eller tilbehøres hus. Hvis huset er åbnet, er der livsfare på grund af elektrisk stød.
• Rengør apparatets hus og fjernbetjeningen med en fugtig klud.
• Anvend ikke opløsningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade.
• Anvend ikke de følgende substanser:
• Saltvand, insektbekæmpelsesmidler, chlor- eller syreholdige opløsningsmidler (salmiak), skuremidler.
• Gnid forsigtigt over overfladen med bomuldskluden, indtil den er helt tør.

Advarsel

Apparatet arbejder med farlig spænding.

Apparatet må derfor kun åbnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udføres af autoriserede firmaer. Ukorrekt reparationer kan medføre livsfare for apparatets bruger.

Tilbehør

- Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse

• Læs alle sikkerheds- og betjeningshenvisninger før den første idriftsættelse!
• Åbn kun huset for at installere harddisken.

Advarsel

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand.

Ukorrekte og uprofessionelle arbejder på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Børn

• Lad ikke børn få fingre i elektriske apparater! Lad aldrig børn anvende elektriske apparater uden opsyn. Børn kan ikke altid erkende mulige farer rigtigt. Smådele kan være livsfarlige, hvis de sluges.
• Opbevar batterierne og de genopladelige batterier uden for småbørns rækkevidde. Hvis et batteri eller genopladeligt batteri er blevet slugt, skal der straks søges lægehjælp.
• Hold også emballagefolierne borte fra børn. Der er fare for at blive kvalt!
• Dette apparatet hører ikke til i børns hænder. Fjedrende dele kan springe ud ved ukorrekt anvendelse og medføre, at børn kommer til skade (f.eks. øjnene).

Indledning

Kære kunde.

Tak, fordi du har valgt atkøbe dette produkt.

Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus.com).

Som bruger er du forpligtet til at følge denne betjenings-vejledning for bevare denne tilstand og sikre en farefri brug!

Læs hele betjeningsvejledningen igennem før idriftsættelse af produktet, overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer

Læs denne brugerhåndbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug.

Denne håndbog indeholder vejledninger vedrørende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagfirma i forbindelse med reparation af apparatet.

Udpakning

Håndtér apparatet meget forsigtigt, när du pakker det ud.

Emballage og pakningshjælpemidler kan recycles og skal som regel afleveres til genanvendelse.

Vi anbefaler dig:

Emballagedele af papir, pap og bølgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil.

Hvis de endnu ikke findes i området, som du bor i, kan du smide disse materialer ud sammen med husholdningsaffaldet.

Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten.

Leveringsomfang

• ABUS hybrid optager
  • Netkabel (EU / UK / AUS)
  • SATA kabel og skruer til HDD
• Beslag og skruer til rackmontering
• Software-cd
• Betjeningsvejledning (på CD eller lukkede)
• Kort vejledning (på CD eller lukkede)
• Tilslutningsklemmer

Systembetjening

Generelt

Du kan styre apparatet på følgende måde:

• Betjeningsenheder på apparatets forside
• Fjernbetjening
• USB-mus

Betjeningsenheder på apparatet

i

Henvisning

Se oversigten på s. 246.

No	BetegnelseFunktion
1	Optagerens betjeningstaster:MENU:Henter hovedmenuenTænder/slukker tastetone (tryk i 5 sek.)REC:Henter menu til den manuelle optagelsePLAY:Åbner afspilningsmenuZOOM+:Forstørrer billedudsnit i PTZ-modusZOOM-:Formindsker billedudsnit i PTZ-modusSkifter videoudgang i live-modus: Monitor – Spot Monitor eller Video Out – Video Spot OutFOCUS+:Fokusindstilling i PTZ-modusFOCUS-:Fokusindstilling i PTZ-modusIRIS+:Åbner irisIRIS-:Lukker iris i PTZ-modusPTZ:Aktivering af PTZ-styringenMODE:Skifter visning af skærmKEYLOCK :Spærrer styretaster
2	USB-stik:Til eksterne USB 2.0-apparater (f.eks. mus, ekstern harddisk eller DVR-brænder)

No	BetegnelseFunktion
3	Taster til valg af kamera 1, 2, 3, ...:Visning af kamerastatus:Lyser hvidt: Kamera er tilsluttetLyser blåt: Tilsluttet kamera optagerLyser ikke: Kamera ikke tilsluttetI live-visningen:Vælger kamera og viser som full screen
4	Navigationsknap:Ved afspilning:▲, ▼ indstiller hastighed◀, ▶ forrige/næste dagI live-visningen:KanalvalgI menuer:NavigererOK-tast:Hold trykket ned i 5 sekunder for at tænde eller slukke apparatetBekræfter valgetAktiverer/deaktiverer „afkrydsningsboks“Ved afspilning:PLAY/PAUSEForøg/ nedsæt afspilnings hastigheden:Normal afspilnings hastighed
5	Jog-shuttle:Under afspilning:Yder ring (shuttle ring) ændre afspilnings hastighedIndre ring for at afspille enkelt billede i single funktionI menuer:Indvendig ring bevæger cursur op/nedUdvendig ring bevæger cursor til venstre/højreI live-visningen:Kanalvalg
6	DVR status-LED:Visning af apparatstatus:Lyser konstant hvidt: Systemstatus OKBlinker hvidt: Systemstatus OK, optagelses-indstillinger gemt, overvågningsmodus aktivLyser konstant blåt: Mindst et kamera optager i øjeblikketLyser konstant rødt: Systemvedligeholdelse nødvendig
7	IR-modtager:Til fjernbetjeningen

Se oversigten på s. 246.

Fjernbetjeningens betjeningsenheder

Henvisning

Se grafikken af fjernbetjeningen på s. 247.

No	BetegnelseFunktion
8	VIDEO OUT: Videoudgang BNCBNC-stik til videoudgang til tilslutning af en monitor som alternativ til VGA-/HDMI-udgangen (nr. 18/nr. 19)
9	AUDIO OUT:Audioudgang BNC (TVVR35011)Audioudgang cinch (TVVR45021)(synkroniseret med videoudgang)
10	LINE IN:Audioindgang BNC (TVVR35011)Audioindgang cinch (TVVR45021)(optages ikke, overføres kun via netværk)
11	RS-232:Seriel tilslutning - Ikke benyttet
12	eSATASeriel tilslutning til en ekstern SATA-harddisk
13	Nettilslutning:100-240 V AC, 50-60 Hz (TVVR45021)12 V DC, 3 A (TVVR35011)
14	NetafbryderTil at tænde/slukke apparatet
15	ALARM IN:RS485-tilslutning til PTZ-kameraerMaks. 16 alarmindgange/4 alarmindgangeALARM OUT:Maks. 4 relæudgange/2 relæudgange
16	LAN:Ethernet-LAN-tilslutning
17	USB:USB Anschluss
18	HDMI:Monitortilslutning HDMI
19	VGA:Monitoranschluss VGA (9 Pin), Videoaus-gangssignal

No	BetegnelseFunktion
20	DEV:Tilordner fjernbetjening med apparat-ID'en
21	Alfanumeriske taster:Vælg kamera (kanal) i live-visningenIndtastning af bogstaver og tal i indtastningsfelter
22	A:/Endrer indtastning (stort/lille, symboler, tal)
23	PLAY:Starter afspilning
24	VOIP:Ikke benyttet
25	PREV:/Endrer visning af skærmen i live-visningen
26	Navigationstaster:Ved afspilning:▲,▼ indstiller hastighed◀,►forrige/næste dagI live-visningen:Vælger kamera (kanalvalg)I menuer:Navigerer
27	ESC:Ikke benyttet
28	Ikke benyttet
29	Ikke benyttet
30	Zoom+:Forstørrer billedudsnit i PTZ-modus
31	F1:I listefelter• Udvalg, alle optioner
32	Zoom -:Formindsker billedudsnit i PTZ-modus
33	F2:Skifter gennem kartotekskort
34	IRIS-: I PTZ-modus:• Lukker iris
35	Focus-: I PTZ-modus:• Formindsker billedudsnit i PTZ-modus
36	IRIS+: I PTZ-modus:• Åbner iris
37	Focus+: I PTZ-modus:• Forstørrer billedudsnit i PTZ-modus
38	◀II: Pause/baglæns afspilning
39	■: Standser afspilning
40	PTZ :Tænder PTZ-styring
41	Enter-tast ▶II:• Bekræfter valget• Aktiverer/deaktiverer „afkrydsningsboks“Ved afspilning:• PLAY/PAUSESingle Play-modus:• Skifter enkelt frame videre
42	MENU:• Henter hovedmenuen• Tænder/slukker tastetone (tryk i 5 sek.)
43	REC:Åbner/starter manuel optagelse

No	BetegnelseFunktion
44	INFO:Skifter i live-visningen til en anden monitor
45	EDIT:Generelt:Aktiverer tekstindtastninger, i tekstfelter backspace
46	POWER:Tænder/slukker (holdes nede i 5 sekunder)

Betjening med musen

i

Henvisning

Den videre beskrivelse i denne betjeningsvejledning foretages med musen.

Tast	Funktion
Venstre	Enkeltklik:Valg i menuen, aktivering af et indtastningsfelt eller et kartotekskortDobbeltklik:Skifter visningen af skærm enkeltbillede- flere billeder ved live-visning og afspilningKlik og træk:I PTZ-modus: Styrer kameraerneOpretter alarmområder eller -zoner
Højre	Enkeltklik:Henter popup-menuen
Scrolle-hjul	Ved live-visning:Viser forrige/næste kameraI menuer:Scroller gennem menuerne

Skærmtastatur

Hvis du klikker på et tekstindtastningsfelt med musen, vises skærmtastaturet:

Ved indtastninger, der kun består af tal, vises følgende skærmtastatur:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Tasterne har identisk funktion med et computer-tastatur.

• Klik med den venstre musecursor på et tegn for at indtaste det.
• Klik på Enter for at afslutte indtastningen.
• Klik på ← for at slette tegnet foran cursoren.
• Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet.
• Klik på ESC for at afbryde en indtastning eller at forlade fetet.

Start af apparatet

Bemærk

Apparatet må kun tilsluttet til netspændingen, der er anført på typeskiltet!

Anvend af sikkerhedsmæssige årsager en nødstømsforsyning UPS.

Når apparatet er tilsluttet til strømforsyningen og hovedafbryderen på apparatets bagside er tændt, lyser DVR status-LED'en.

1. Under opstarten gennemfører apparatet en selvtest.
2. Til sidst vises indstillingsassistenten. Afslut den for at komme til live-visningen.

Nedlukning, Logout og genstart af apparatet

Klik på Nedlukning i hovedmenuen. Oversigten vises.

Nedlukning Logout Nedlukning Genstart Afslut

1. Vælg optionen Nedlukning for at frakoble, og bekræft forespørgslen med Ja. Apparatet frakobles.

- Tryk ikke på nogen tast under frakoblingen!

1. Vælg det venstre symbol Logout for at spærre systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.
2. Vælg det højre symbol Genstart for at genstarte. Apparatet foretager en genstart.

Tilkobling af apparatet

- Tryk på tasten OK, og hold den nede i 5 sekunder for at tænde apparatet igen.

Statusvisninger

Generelt

Følgende statusvisninger informerer dig om driftstilstanden:

• LED'er på apparatets forside
- Akustiske signaltoner
- Icons (displayelementer) på monitoren

Henvisning

Læs forklaringerne i den separate kvikguide.

DVR status-LED

Tilstand	Funktion
Lyser konstant hvidt	Systemstatus OK
Blinker hvidt	Systemstatus OK, optagelsesindstillinger gemt, overvågningsmodus aktiv
Lyser konstant blåt	Mindst et kamera optager i øjeblikket
Lyser konstant rødt	Systemvedligeholdelse nødvendig

Taster til valg af kamera status-LED

Tilstand	Funktion
Slukket	Kamera ikke tilsluttet
Lyser konstant hvidt	Kamera tilsluttet
Lyser konstant blåt	Kamera optager i øjeblikket

Visninger på monitoren

• Permanent optagelse: „Blåt R“
• Alarm / MD&alarm / MD|Alarm optagelse: „Rødt R“
• Bevægelsesregistreringsoptagelse: „Gult R“

Indstillingsassistent

Indstilling af systemet

Indstillingsassistenten leder dig gennem de nødvendige grundindstillinger af systemet. Derefter er DVR indstillet til optagelse og overvågning.

Henvisning

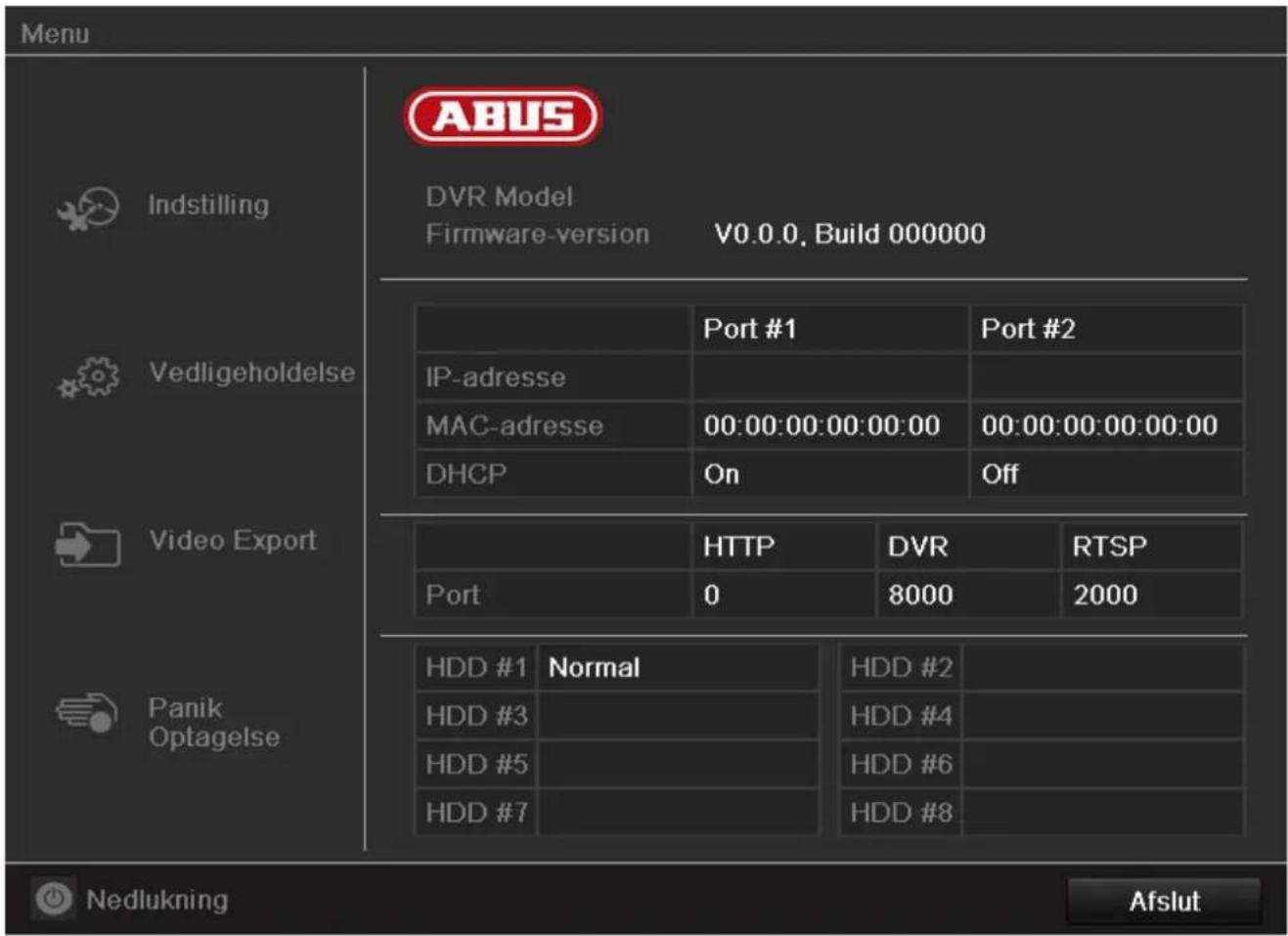

Alle detailindstillinger findes i apparatmenuen, se oversigt.

Når der tændes første gang, vises valget af sprog

Sprog Systemsprog Dansk Anvend Afslut

1. Klik i indtastningsfeltet, og vælg dit sprog i listen. Klik på Anvend for at fortsætte. Følgende forespørgsel vises:

Opsætningsassistent ✓ Start opsætningsassistent vod taending? Næste Afslut

- Klik på Naeste for at starte assistenten.

Henvisning

Når systemet er indstillet, kan du aktivere „afkrydsningsboksen“. Fluebenet forsvinder, og assistenten startes ikke længere automatisk.

Indstilling af administratoren

Advarsel

Notér administratorkodeordet.

Følgende er forindstillet

„1 2 3 4 5“.

Opsantningsassistent Admin Password ***** Nyt admin password * Nyt password Thierart Tilbage Næste Afslut

1. Klik på indtastningsfeltet, og indtast Admin Password (administratorkodeord).
2. Aktivér „afkrydsningsboksen“ foran Nyt admin password for at oprette et nyt kodeord.
3. Indtast det nye kodeord, og bekræft din indtastning i feltet nedenunder.
4. Klik på Naeste.

Dato / tid

Opsatningsassistent Tidszone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Dataformat DD-MM-YYYY Date 16-05-2012 Systemtdisandring 14:24:11 Tilbage Naste Aflut

1. Indtast systemtiden bestående af dato og klokkeslæt.
2. Afslut indstillingen med Naeste.

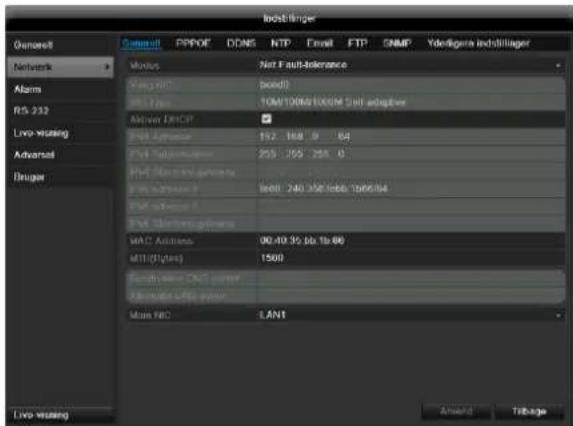

Netværksindstillinger

Opsattningsassistent Modus Net Fault tolerance Varej NIC bond0 NIO Type 10M/100M/1000M Self-adaptive Aktiver DHCP ✓ iPvt Adverse 192 168 0 .64 iPvt Submeltitude 255 255 255 0 iPvt Standard gate Focetruikken DNS s . Alteratie DNS server Main NIC LAN1 Tilbage Næste Afslut

Henvisning

Spørg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, eller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. Aktiver DHCP: Hvis DHCP er indstillet i netværkrouteren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstillinger foretages derefter automatisk
2. DHCP ikke aktiveret: Indtast dataene manuelt (IPv4-adresse, IPv4-subnetmaske samt den standardmæssigt indstillede IPv4 gateway = routerens IPv4-adresse). Som option kan du også indtaste DNS-serverens adresse, som du har brug for til at sende e-mails

En typisk adresse kunne se ud på følgende måde:

Ved fjernadgang via internettet skal enheden tildeles en fast netværksadresse.

Forvaltning af harddisk

Opsatningsassistent Nr Hukommelse Status Egenskaber Type Lodig hukomm 1 1,863GB Normal Læse/skrive Lokal 0KB 2 931.51GB Normal Læse/skrive Lokal 0KB 7 2,794GB Normal Læse/skrive Lokal 0KB Init Tilbage Næste Afslut

1. For at indstille en ny harddisk skal du aktivere „checkboxen“ med et venstreklik og derefter klikke på Initialiser.

Advarsel

Alle data, der befinder sig på den, slettes i den forbindelse!

1. Bekræft sikkerhedsforespørgslen med OK. Harddisken indstillet til anvendelsen. Processen vises med statusbjælken.
2. Afslut indstillingen med OK, og klik på Next.

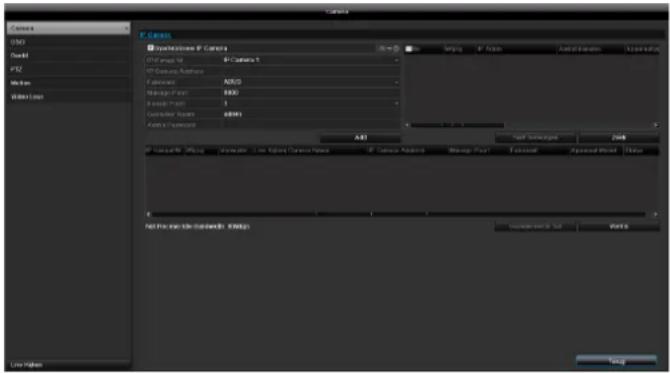

Indstilling af netværkskameraer

1. For at indstille netværkskameraer skal du klikke på Søg.
2. Efterfølgende finder du en oversigt med alle fundne netværkskameraer.
3. Aktivér „afkrydsningsfeltet“ med et venstreklik for at vælge netværkskameraer, og derefter på Tilføj.
4. Klik på Næste.

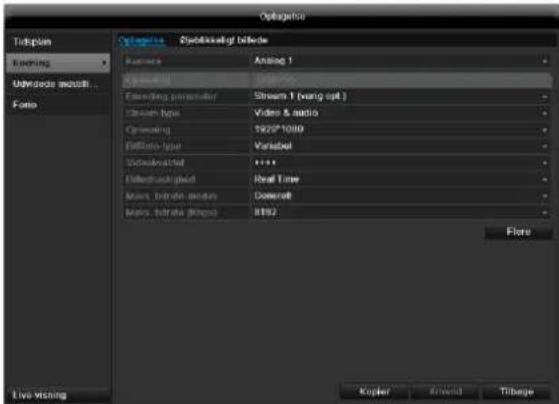

Kameraoptagelse

Opsattningsassistent Kamera Analog 1 Start optag Normal Behavior tracking Kopier Tilbage OK Afslut

1. Vælg et kamera, som du ønsker at optage med, under „Kamera“.
2. Aktivér checkboxen „Start optagelse“.
3. Vælg optagelsestypen. Du kan vælge mellem „Tidsplan“ og „Bevægelsesregistrering“. For en bevægelsesoptagelse skal den kamerainterne bevægelsesregistrering aktiveres.
4. Tryk på Kopier for at overtage indstillingen for andre kameraer. Vælg dertil kameraerne, der vises i det nye vindue. Aktivér den pågældende checkbox med et museklik.
5. Afslut indstillingen og indstillingsassistenten med OK.

Live-visning

Overblik

Live-visningen starter automatisk, når apparatet tændes. Ved at trykke flere gange på tasten Menu kommer de også tilbage til live-visningen.

Til højre findes popup-menuen for visningerne. Til højre vises datoen og klokkeslættet.

• Klik på firkantsymbolet foroven til højre i menubjælken for at åbne popup-menuen for visningerne.
• Klik på et af symbolerne for at skifte mellem de forskellige visninger.

På hovedskærmen vises signalerne for de tilsluttede kameraer.

- Ved at dobbeltklikke på den venstre musetast kan du vise det pågældende kamerabillede som full screen eller igen skifte tilbage til den oprindelige visning.

Statussymboler

- Følgende symboler vises afhængigt af apparatets driftsstatus:

Symbol	Betydning
R	Rød: Alarmoptagelse• Optagelse ved: Alarm, MD|Alarm, MD&alarm
R	Gul: Bevægelsesoptagelse• Optagelse kun ved bevægelsesregistrering
R	Blå: Optagelse• Permanent optagelse

Popup-menu ved musebetjening

Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Menu Enkeltvisning Multi-visning Forrige visning Næste kamera Start Sekvensvisning Hele dagen Afspilnin Spotmonitor

Menu	Åbner hovedmenuen
Enkeltvisning	Full screen for det valgte kamera
Multi-visning	Forskellige kameralayouts
Forrige visning	Visning af det forrige kamera
Næste kamera	Visning af de(t) næste kamera(er)
Start Sekvensvisning	Starter kamerasekvensen
Hele dagen Afspilnin	Skifter til afspilning
Visningsmodus	Viser billedet mere uskarpt eller mere skarpt
Spotmonitor	Skift til spot-monitor
i	HenvisningStart Auto-switch (sekvensvisning):Fastlæg sekvensforsinkelsen for visningen i visningsindstillingerne.
i	HenvisningAktivering af „Aux Monitor“ uden tilsluttet spot-monitor:Musecursor-funktionen er deaktiveret.

Menulinje i kamerabilledet

Klik på et kamerabillede i enkelt- eller multi-visningen.

Der vises en valgmenu:

No	Symbolets betydning
(1)	Område til at bevæge miniaturelisten
(2)	Aktivér/deaktivér manuel optagelse
(3)	∅jeblikkelig afspilning af de sidste 5 minutter
(4)	Aktivér/deaktivér videoudgangens audioudlæsning
(5)	∅jeblikkeligt billede af den valgte kanal
(6)	PTZ-styring
(7)	Digitalt zoom
(8)	Forlad valgmenuen

Indstillinger

Henvisning

Live-visningen kan indstilles på følgende måde.

På kartotekskortet General står følgende indstillinger til rådighed:

Video visning	VGA/HDMI, Main CVBS, SpotmonitorVælger tilslutningen, hvos indstillingerne ændres
Live-visning-modus	Forskellige kameralayouts
Varighed	Omskiftningstid mellem de enkelte kameraer ved sekvensvisning
Aktivér Audio	Aktiverer/deaktiverervideoudgangens audioudlæsning.Audiosignalet udlæses kun, når den pågældende kameraindgang vises som full screen
Vis hændelse	Tildeler monitor til gengivelse af hændelser
Full-screen-overvågning, varighed	I sekunder, som hændelsen vises på den tildelte monitor.
Post Event Display Time	i sekunder, bestemmer varigheden af pop-up vindue til en begivenhed

Henvisning

Optagerbilledet kan enten vises på en HDMI- eller en VGA-monitor. En kombination mellem HDMI- og VGA-udgang understøttes.

BNC-udgangen kan enten anvendes til en spotmonitor eller en selvstændig monitor.

Henvisning

HDMI/VGA monitor tilsluttet:

En tilsluttet HDMI/VGA monitor vil automatisk blive hovedmonitor der hvor lyd udgangen også er

tilknyttet. BNC udgangen Video Spot Out viser kameraer i sekvens og i fuld skærm.

Hvis der ikke er tilsluttet et HDMI/VGA kabel under boot processen på DVR'en, vil hovedvideosignalet blive vist på hoved BNC udgang. Tilslut HDMI/VGA kablet og reboot DVR for at kunne benytte HDMI/VGA udgangen.

Ingen HDMI/VGA monitor tilsluttet:

Hoved videosignal bliver vist på BNC udgangen MAIN. BNC udgangen video spot ud viser kameraerne i sekvens og i fuld skærm.

Indstilling af kameraudgangen

Du kan vise maks. 8 eller 16 kameraer

(TVVR60011/TVVR60021) i live-visningen samtidigt.

1. Klik på Set.

Indstillinger Goncritt Network Alarm RS 232 Live visiting Advansel Brager Video visiting VOANEMI 1 4 A1 A2 3 4 A3 A4 Live visiting Advanced Tillage

1. Vælg displaymodusen.

2. 1 × 1

3. 2 × 2
4. 3 × 3
   • 1 + 5
   • 1 + 7

5. 4 × 4

6. Med navigationstasterne tilordner du det ønskede kamerasignal til det pågældende skærmudsnit.

- Indstillingen X betyder, at dette kamera ikke vises.

1. Klik på OK for at overtage indstillingen.

Live-afspilning

Generelt

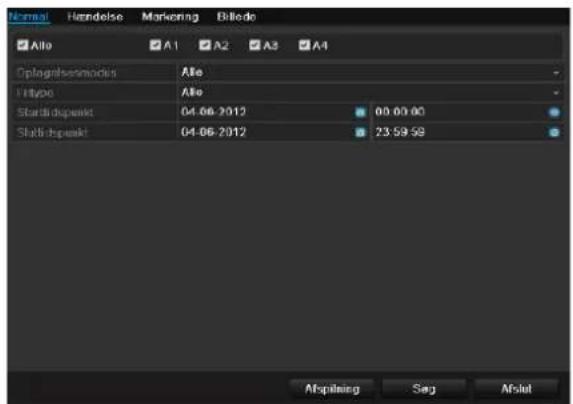

Afspilningen kan foretages på tre forskellige måder:

• Via hændelsessøgning i hovedmenuen
- Fra live-visningen
• Via logfilen i vedligeholdelsesmenuen

i Henvisning

Knapperne „forrige fil/dag/hændelse“ anvendes forskelligt afhængigt af afspilningsmodussen:

Normal afspilning:

Ved at trykke på knappen springer afspilningen til den forrige/næste dag.

Hændelsessøgning:

Ved at trykke på knappen springer afspilningen til den forrige/næste hændelsesdag.

Dataeksport:

Ved at trykke på knappen springer afspilningen l den forrige/næste l.

i Henvisning

Det er muligt at afspille op til 4 kamerakanaler samtidig.

Afspilningsskærmen

No	Område
1	Løbende afspilning med dato og klokkeslæt
2	Valg af kamera til afspilning
3	Kalender med optagelsestypen
4	Kontrolfelt med tidsakse (se til højre)

Styring via kontrolfelt

Kontrolfeltet anvendes til at styre den løbende afspilning. Symbolerne har følgende betydning:

(1)

17 18 19 20 21 22 23 24 Normal Hændelse

(17) (18) (19)

No	Symbolets betydning
1	Zoomer ind/ud i tidslisten (24/12/1 time)
2	Tænder/slukker audioafspilning
3	Definerer startpunkt og slutpunkt for en video til datasikring
4	Tilføjer marking
5	Tilføjer brugerdefineret marking
6	Administrerer markeringer
7	Aktiverer den digitale zoom. I oversigtsområdet kan der markeres et område til forstørrelsen.
8	Smart-søgning (områdesøgning): Markér et område i afspilningens videobillede, hvor skal der skal kontrolleres for bevægelse (alternativ: Klik på full screen-registrering). Resultaterne vises i tidspanelet markeret med grønt.
9	Afspilning baglæns
10	Stop
11	Starter/standser afspilning
12	Springer 30 sekunder tilbage
13	Springer 30 sekunder frem
14	Langsomt frem (slow-motion) (1/16x - 1x)
15	Hurtigt frem (1x - 16x)
16	Forrige optagelse, forrige dag
17	Næste optagelse, næste dag
18	Tidsakse:Klik med musen i tidsaksen for at fortsætte afspilningen et andet stedKlik på „skyderen“, og træk den til det ønskede tidspunkt for at starte afspilningen fra dettetidspunkt
19	OptagelsestypeBlå = permanent optagelseRød = hændelsesoptagelse
20	Skjuler kontrolfelt
21	Afspilning forlades

i

Henvisning

Du kan zoome skærmens indhold.

• Klik med den højre musetast i den løbende afspilning.
  • Vælg „digital zoom“
• Zoom-modusen er aktiv.
• Forskyd zoom-området ved hjælp af vinduet på miniatureskærmen.
• Højreklik på billedet for at afslutte.

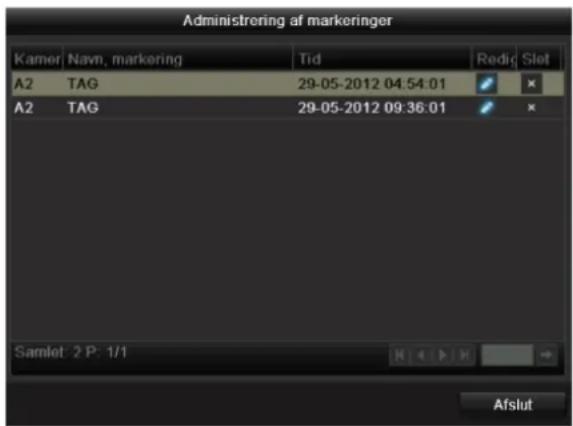

Klik på „Administrer markeringer“ (6):

Administrering af markeringer Kamer Navn, marking Tid Redig Slet A2 TAG 29-05-2012 04:54:01 A2 TAG 29-05-2012 09:36:01 Samlet: 2 P: 1/1 Afslut

- Klik på redigeringssymbolet for at ændre beskrivelsen af din markering. Klik på slettesymbolet for at fjerne.

Højreklik under løbende afspilning

Højreklik på afspilningsbilledet. Der står følgende optioner til rådighed:

Camera Digitale Zoom Bedienpaneel Einde

Kamera	Kamera, der skal indstilles
Digital Zoom	Forstørrer det valgte skærmudsnit digitalt
Betjeningsfelt	Viser/skjuler kontrolfeltet til styring af afspilningen
Afslut	Afslutter afspilningen

Apparatmenu

Menuoversigt

Efterfølgende menuoversigt viser dig alle menuer, som apparatet skal indstilles og styres med. Derudover kan du på den højre side se vigtige informationer om dit apparat.

• Klik på den ønskede menu for at åbne den.
• Klik på Exit for at lukke menuoversigten.

Menu Indstilling Vedligeholdelse Video Export Panik Optagelse ABUS DVR Model Firmware-version V0.0.0, Build 000000 Port #1 Port #2 IP-adresse MAC-adresse 00:00:00:00:00:00 00:00:00:00:00:00 DHCP On Off HTTP DVR RTSP Port 0 8000 2000 HDD #1 Normal HDD #2 HDD #3 HDD #4 HDD #5 HDD #6 HDD #7 HDD #8 Nedlukning Afslut

Menubeskrivelse

Menu	Beskrivelse	se s.
Indstilling	Leder videre til menuerne Konfiguration, Kamera, Optagelse, HDD, Afs-pilning.	352
Afspilning	Parameterstyret søgning efter video- eller billedoptagelser, der blev startet af hændelser som f.eks. alarmer eller bevægelsesregistrering, samt alarmhændelser og markeringer, der er placeret i afspilningen.	314
Video Export	Funktion til eksport af gemte optagelser til USB-medier.	318
Vedligeholdelse	Vedligeholdelse af apparatet som opdatering til ny firmware, gennem-søgning af logfil, import/eksport af konfiguration, reset til fabriksindstillinger, Visning af netværksbelastning.

Indstilling Konfigurering Kamera Optagelse HDD Afspilning Tilbage

Menu	Beskrivelse	se s.
Konfigurering	Forvaltning af alle apparatindstillinger (General, Camera, Record, Network, Alarm, PTZ, RS232, Display, Exception, User).	290
Kamera	Menu til indstilling af kameraparametre (OSD-konfiguration, billedmodus, PTZ-konfiguration, bevægelsesregistrering etc.)	301
Optagelse	Menu til indstilling af optagelsesparametre (tidsplan, kameropløsning, -stream etc.)	306
HDD	Initialisering og forvaltning af indbyggede harddisks (tildeling af læse-/skrivefunktion, kameraer, forvaltning af netværksharddisks etc.).	309
Panikoptagelse	Starter eller afslutter valgte kameraers manuelle video- og billedoptagelsesamt den manuelle kobling af alarmudgangene.	312

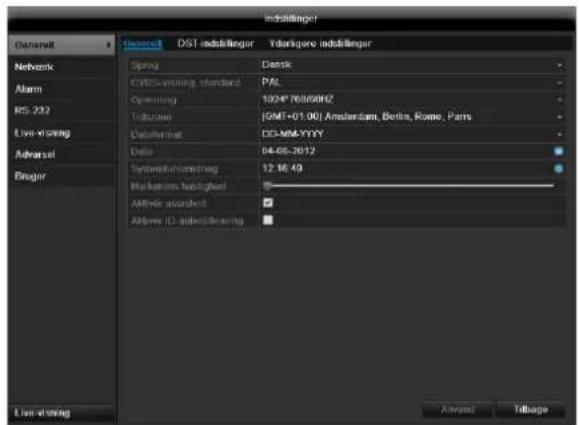

Konfigurering

Indallinger Densert DST indallinger Ydaregore indallinger Spray Dashk Cyber-missing, standard PAL Operation 1004*768/69HZ Tobacco [GMT+01.00] Amsterdam, Berlin, Rome, Paris DataFormat DC-MM-YYYY Data 04.05.2012 Systemic/missing 12:16:49 Marker status AMRer modeled ✓ Aldree ID -adreklering Live-forming Arrow1 Tillage

Henvisning

Menuen Settings forvalter alle apparatindstillinger.

Advarsel

Kontrollér, at dato og klokkeslæt blev indstillet korrekt.

BEMAERK:

Efterfølgende ændring kan medføre tab af data!

Sørg rettidigt for en datasikring.

Overblik

Menü	Indstilling	Side
Generelt	Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, yderligere indstillinger	285
Netværk	Nødvendige netværksindstillinger (manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus	286
Alarm	Tilordning og parametrering af følerne til alarmindgangene og relædudgangene	289
RS-232	Parameter for den serielle tilslutning	290
Live-visning	Displayindstillinger, tilordning af hændelsesudgangen	291
Advarsel	Apparatets reaktion i nødstilfælde (harddisk fuld, netværk afbrudt etc.)	292
Bruger	Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder	292

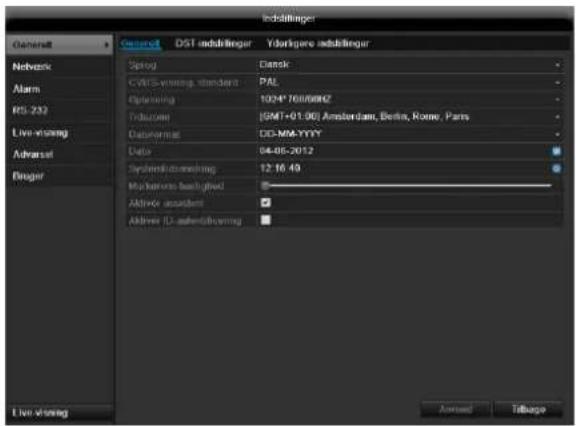

Generelt

Indallinger General DST indallinger Ydavigere indallinger Network CCTS-vissing, standard PAL Operating 1024*768/69KZ Tribuzier (SMT+01.00) Amsterdam, Berlin, Rome, Paris DataForming CG-MM-YYYY Data 04-05-2012 Systemkohmeling 12:16:49 Marketsbesteheld ■ Aktive accident ■ Aktive ID-schuldverning ■ Live wrong Available Tilbage

Kartotekskort General	Indstilling
Sprog	OSD-sprog
CVBS-visning, standard	PAL, NTSC
Opløsning	Monitor-opløsning
Tidszone	GMT (Greenwich Mean Time)
Datoformat	MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, ÅÅÅÅ-MM-DD
Systemtidsændring/Dato	Dato, klokkeslæt
Markørens hastighed	Rullepaneler, til venstre lav, til højre høj hastighed
Aktivér ID-autentificering	Afkrydsningsboks deaktiveret: Intet kodeord Afkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenes
Kartotekskortet DST-indstillinger	Indstilling
Automatistik DST-tilpasning	Med aktiveret checkbox skifter apparatet automatisk til sommertid.
Aktivér DST	Med aktiveret checkbox kan der vælges en præcis start-/slutdato.
fra / til	Dato start, slut sommertid
DST Bias	Daylight Saving Time Bias:Ændring af sommertiden til referencetid
Yderligere indstillinger	Indstilling
Navn	Entydig specifikation af apparatet
Nr	Til entydig identificering ved anvendelse med en fjernbetjening
Visningsmodus	Viser billedet mere uskarpt eller mere skarpt
CVBS-lysstyrke	Skyderegulering, til venstre lav, til højre høj lysstyrke
Menu, varighed	1:1, 3:1, 1:3, ikke transparent – regulerer visningen af OSD foran baggrundsbilledet
Hændelse, henvisning	Aldrig / 1 ... 30 minutter – styrer, hvor længe menuen vises, indtil menuen skjules igen
Menu Visning-modus	Fastlægger, på hvilke videoudgange OSD-menuen kan ses. Indstillinger: Auto, HDMI/VGA, CVBS
Hændelse, hen-visning	Aktiverer hændelsesvisningen i live-billedet (udråbstegn på live-billedet)

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Netværkskonfiguration

Generelt

De korrekte netværksindstillinger er uomgængelige, hvis du vil

Læs efterfølgende generelle henvisninger, før apparatet indstilles.

Et netværk er en sammenslutning af mindst 2 netværk-segnede apparater.

Overførselstyper:

• Kabelforbundne netværker (f.eks. CAT5-kabel)
• Trådløse netværker (WLAN)
• Andre overførselsmuligheder (Powerline)

Alle systemer har væsentlige ligheder, men adskiller sig på forskellig måde.

Begreber

Nedenfor findes en oversigt over begreberne, der er relevante for anvendelsen af apparatet i netværker.

Parameter	Indstilling
IP address	En IP-adresse er et netværksapparats entydige adresse i et netværk.Den må kun forekomme en gang inden for et netværk. Der findes bestemte IP-adresseområder, der er reserveret til offentlige netværker som f.eks. internettet.
Private address range	F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmaske 255.255.255.0
Subnet mask	Er en bitmaske, der anvendes til at lave afgørelser eller tilordninger ved routing. I lokale netværker standardmæssigt 255.255.255.0
Gateway	Netværksapparat, som gør adgangen til internettet mulig for alle andre netværksapparater.F.eks. computeren, som DSL-modemmet er tilsluttet til, eller for det meste routeren eller access point inden for netværket.

Parameter	Indstilling
Name server	Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de).Når man indtaster et domæne i en browser, søger DNS'en den passende IP-adresse for serveren og leder henvendelsen videre til den.Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder så automatisk henvendelser videre til udbyder-DNS'en.
DHCP	DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver.DHCP'er står til rådighed i aktuelle routere. DHCP-funktionen skal indstilles eller aktiveres separat, nærmere oplysninger findes i den pågældende håndbog.Henvisning:Hvis der anvendes faste IP-adresser OG en DHCP-server, skal du væreopmærksom på, at de faste IP-adresser ligger uden for adresserne, der tildeles via DHCP, da det ellers kan medføre problemer.
Port	En port er en grænseflade, hvor de forskellige programmer kommunikerer. Bestemte ports er fast tildelt (21: Telnet, 23: FTP), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser.
MAC address	MAC-adressen (Media-Access-Control-adresse, også ethernet-ID) er netværkadapterens specifikke hardware-adresse.Den anvendes til entydig identificering af apparatet i et computernet.

Netværksopbygning

Apparatet skal være fysisk forbundet med netværket via CAT5-kabler, se tilslutninger på s. 246.

Henvisning

Læs vejledningerne og henvisningerne vedrørende netværksapparaterne.

Der kan forbindes flere switches/routere/AccessPoints med hinanden. Firewalls og anden sikkerhedssoftware kan begrænse netværket.

Advarsel

Hvis der anvendes en router, er netværksclients og dermed også optageren „forbundet“ med internettet. Men det gælder også omvendt. Træf ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall, ændring af kodeord, ændring af port) for at forhindre utilsigtet adgang udefra!

Netværkskonfiguration

Indollinger Outperform Network Alarm RS 233 Live-Visiting Advanced Bringer Outperform RVPOE DDNS NTP Email FTP SNMP Yedrigera indollinger Mbps Net F autotolerance Vega mini bead01 WLL Plus TOM/DOMS DOOM Self Adaptive Maxer DRCP # Soft Adaptive 192 168.0 64 FVC Suboptimization 255 255 255 0 FVC Basic Adaptive Soft Adaptive T bead0 240.356.166.166/54 FVC Advanced A FVC Suboptimization MAC Adaptive 90:40:35.bb:1b:66 MTI (Bytes) 1500 Autoless DCG power Autoless WiFi power Main NO: LANT Live-wasting Amend Tripage

TAB	Indstilling
General	Indstillinger for det lokale netværk samt valg af netværks-mode.
PPPOE	PPPOE anvendes ved ADSL-tilslutninger og ved anvendelsen af et modem Tyskland.Klik på Set for at indtaste adgangsdataene (identifikation, kodeord) til din udbyder.
DDNS	Server til forvaltning af det dynamiske Domain-Name-System for at aktualisere hostnavne eller DNS-poster
NTP	Network Time ProtocolServer til synkronisering af klokkeslæt

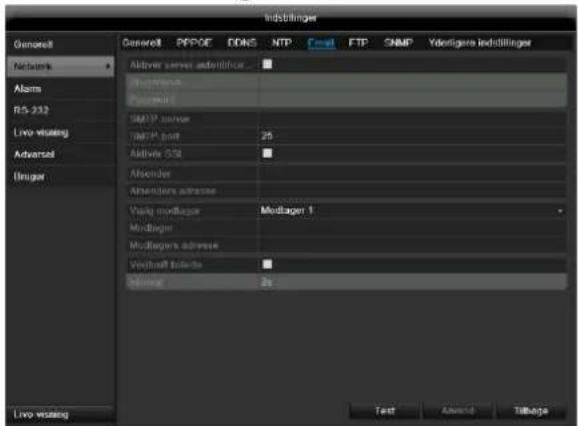

Email	Her specificerer du mail-indstillingerne, hvor sendes en e-mail til en specifik mail-adresse i tilfælde af alarm.
FTP	Konfigurer adressen på en FTP-server og den sti, hvor filerne skal gemmes.

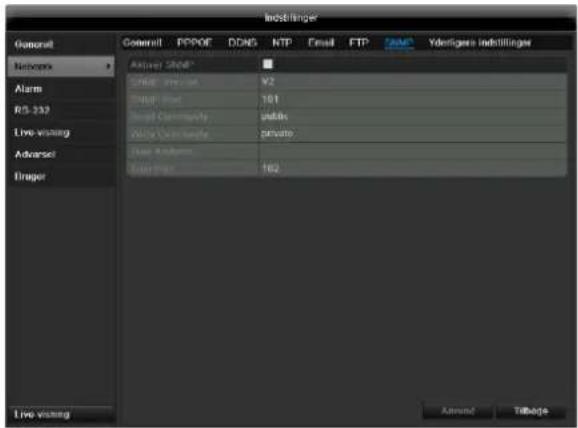

SNMP	Konfigurer de nødvendige parametre til modtagelse af informationer om apparatstatus.
Yderligere indstillinger	Kommunications- og HTTP-port.

Kartotekskortet Generelt

Parameter	Indstilling
Mode	Net Fault-tolerance: De to netværksadapter (NIC) anvender de samme netværksindstillinger.Den 2. netværksadapter står til rådighed i tilfælde af problemer med den 1. netværksadapter.Load Balance: De to netværksadapter (NIC) anvender de samme netværksindstillinger.Båndbredden opdeles mellem de to adaptere.Multi-adresse (standard): Netværkadapterne (NIC) anvender forskellige netværksindstillinger.En adapter fastlægges som standardadapter for den eksterne kommunikation. Den 2. adapter anvendes til tilslutningen af IP-kameraer.
Vælg NIC	Vælg mellem LAN1 og LAN2 til redigering.
Aktiver DHCP	Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket.DHCP aktiv: Efterfølgende indtastningsfelter er deaktiverede, da parametrene modtages fra DHCP.Henvisning:Hvis du tildeler IP-adresserne manuelt, skal du sørge for, at DHCP ikke er aktiveret (intet flueben i „afkrydsningsboksen“).
IPv4 Adresse	Netværksapparatet adresse i netværket ved manuel tildeling
IPv4 Subnetbillede	Normalt 255.255.255.0
IPv4 Standard-gateway	Gatewayens adresse til internetadgangen
IPv6 adresse 1	Aktuelt ingen funktion.
IPv6 adresse 2	Aktuelt ingen funktion.
IPv6 Standard-gateway	Aktuelt ingen funktion.
MAC Adress	Det indbyggede netværkskorts hardware-adresse
MTU (Bytes)	Beskriver de største protokoldatas maks. størrelse.
Foretrukken DNS-server	Adresse på Domain Name Server som regel gatewayens IP-adresse
Alternativ DNS-server	IP-adresse på den alternative DNS

Default Route

Valg af ethernettilslutningen for den eksterne netværkforbindelse (f.eks. internet).

i

Henvisning

Nogle af disse indstillinger kan ikke vælges for visse modes.

PPPOE

Indbinger General Networks Alarm RS-232 Live-wning Adversel Trigger Live visiting General INTOC DDNS NTP Email FTP SNMP Yderigere indbinger Active INTC EventPage EventPage Target Live visiting Arrow Tillage

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast derefter brugernavnet (internetadgangs-identifikationen) og kodeordet, og bekræft kodeordet.

2. Overtag dine data med Anvend.

Advarsel

Brug så vidt muligt kun PPPOE, hvis der ikke er nogen router til rådighed!

DDNS

Indallinger Operator Network Alarm RIS 203 Live-Westing Adversol Brugger Goveralt PPPOE ABUS NTP Email FTP SNMP Yardligere indallinger Active DOINS LINES Type ABUS DONS Sentret advance 82.153.88.107 Active do more passengers Spectra.com Spectra.com Spectra.com Live Visiting Anvend Tilbage

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs hertil FAQs på websiden.

2. Aktivér afkrydsningsfeltet „Aktivér DDNS“, vælg derefter DDNS-type „DynDNS“, og indtast IP-adressen www.abus-server.com i feltet „Server-adresse“.

3. Overtag dine data med Anvend. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

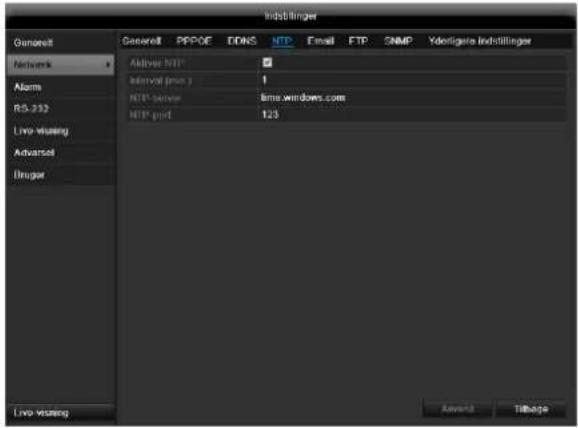

NTP

Indsblinger Generell PPPOE DDNS NTP Email FTP SNMP Ydelligere Indsblinger Network Alarms RS-232 Live-Westing Advanced Bruger Addover NTP Initial (pre 3) NTP server NTP port 123 Live Westing Remove Toggle

Henvisning

Optageren kan synkronisere klokkeslættet med en ekstern server. Hertil står der flere serveradresser til rådighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, efter hvilket tidsrum synkroniseringen skal foretages igen. Indtast NTP-serverens IP-adresse og NTP-porten.

2. Overtag dine data med Anvend.

E-mail

Ved en alarm kan apparatet sende en meddelelse via e-mail. Indtast e-mail-konfigurationen her:

Indbillinger General8 Network Alarms RS-232 Live watching Adversal Birugar General8 PPDGE DDNS MTP FTP SNMP Videntigens Indbillinger Active server adminifice Progressive Programd SMTP server SMTP port Active SQL Abender Abender's address Varkv montage Modlager 1 Modlager Modlager's address Voortflow folder Shower 2s Live watching Text Arrow1 Tollages

Parameter	Indstilling
Aktivér server-authentificering	Aktivér „afkrydsningsboksen“, når en tilmelding foretages på internet-udbyderens server
Brugernavn	Mail-konto hos udbyderen
Password	Kodeord, som e-mail-kontoen er beskyttet med
SMTP-server	Udbyderens SMTP-serveradresse
SMTP-port	Angiv SMTP-porten(standardmæssigt: 25)
Aktivér SSL	Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen
Afsender	Afsendernavn
Afsenders	E-mail-adressen, der hører til e-mail-
adresse	kontoen
Vælg modtager	Vælg tre mulige modtagere, som skal modtage e-mailen
Modtager	Indtast modtagerens navn her
Modtagers adresse	Indtast modtagerens e-mail-adresse
Vedhæft billede	Aktivér „afkrydsningsboksen“, när kameraets optagelser skal sendes som fotofiler ud over e-mailen
Interval	Vælg afstanden mellem de enkelte optagelser fra 2 til 5 sekunder

1. Indtast parametrene for e-mail-meddelelsen.
2. Klik derefter på Test for at sende en e-mail som test.
3. Når dine indtastninger er korrekte, og du har modtaget en bekræftelses-mail, skal du trykke på Anvend.

i

Henvisning

Apparatet sender en e-mail til den indstillede modtager.

Hvis denne e-mail ikke ankommer hos modtageren, skal du kontrollere indstillingerne og korrigere dem.

Kontrollér evt. junk-mail-indstillingerne for din mail-client.

i

Henvisning

Brug af kompatibilitetsmæssige årsager kun e-mail-programmer, hvor der er mulighed for opkald via SMTP.

SNMP

Der anvendes SNMP til overvågning af apparattilstanden. Hertil skal du bruge SNMP-software, som du ikke kan få hos ABUS.

Bekræft indstillingerne med et klik på Anvend.

UPnP

Parameter	Indstilling
Aktivér UPnP	Aktiverer den automatiske UPnP-portvideresendelse i routeren
Tilordningstype	Porttildelingen for portvideresendelsen kan foretages automatisk eller manuelt.
Porttype	Server-port: Generel kommunikationsportHTTP-port: Port til HTTP-protokolRTSP-port: Port til RTSP-protokolHTTPS: Port til sikker HTTP-protokolforbindelse
Redigér	Aktiverer redigeringen af den eksterne port
Ekstern port	Port til at kunne nå den tilsvarende funktion på den eksterne routerside
Tildel IP-adresse	DVR'ens interne IP-adresse
Port	Intern port for den tilsvarende funktion i DVR
Status	Aktivitetsstatus for den tilsvarende portvideresendelse

Yderligere indstillinger

InstOffinger General PPPOE DDNS NTP Email FTP SNMP Vortgage InstOffinger Network Alarm Host IP Alarm Host Port 0 RS-232 Service Port 8000 HTTP Port 60 Multiost IP Adversal OTP Service Port 554 Binger Live existing Anyand Tillage

Parameter	Indstilling
Alarm Host IP	CMS-stationens netværksadresse
Alarm Host Port	CMS-stationens port
Server Port	Port til datakommunikation
HTTP Port	Port til webserver
Multicast IP	For at minimere trafik kan du indtaste en multicast-IP. IP-adressen skal svare til IP-adressen på pc'en, der kører CMS-softwaren.
RTSP Service Port	Angiv RTSP-porten(standard: 554)
Aktivér HTTPS	Aktiverer den sikre forbindelse via HTTPS
HTTPS-port	Tildeling af HTTPS-kommunikationsporten
Aktivér high-speed-download	Den udgående netværksperformance forøges på bekostning af ressourcerne til lokal OSD-visning. Denne funktion bør kun aktiveres midlertidigt for f.eks. at accelerere datasikringen på en pc.

Henvisning

Server Port 8000 samt HTTP Port 80 er standard-ports for Remote Clients og Remote Internetbrowser-adgang.

Henvisning

Under Alarm Host IP/Port skal du konfigurere netværksadressen for pc'en med CMS-softwaren. I tilfælde af alarm sendes der besked til CMS-softwaren, som eksekverer forskellige alarmreaktioner afhængigt af indstilling.

Alarm

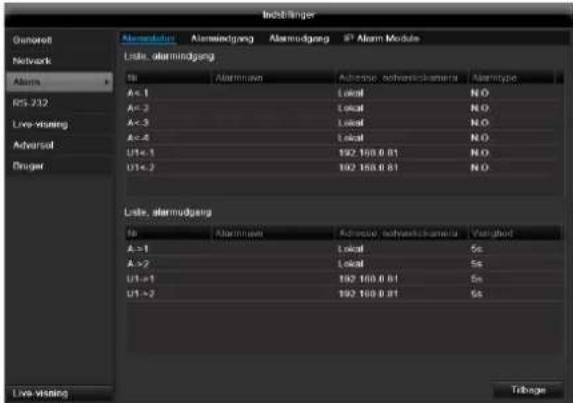

Alarmstatus

Inbllinger General Network Alarm RS-232 Live-vising Adversal Dinger Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode Alarm Mode

Her ser du en liste med alle alarmind- og alarmudgange og deres aktuelle status.

Alarmindgang

IndelBinger General Network Alarm RG 237 Live-vising Adversal Droger Amerisaturs Amerisatgung Amerisatgung AI-1 Amerisaturs Cate N.O. IndelBinger Indelbiter Kopier Anemelt Tilbage

- Vælg en reaktion i tilfælde af alarm ved at klikke på symbolet 'Indstilling' under „Reaktion“.

Parameter	Indstilling
Alarmindgang	Vælg alarmindgangen for at foretage indstillingerne
Alarmnavn	Indtast en entydig beskrivelse, f.eks. dørkontakt lagerhal
Type	N.O.: Koblingskreds normalt åbnet N.C.: Koblingskreds normalt lukket
Indstilling	Aktiverer en reaktion
Reaktion	Redigerer en reaktion

• Aktivér alarmindgangen ved at markere afkrydsningsfeltet ved „Indstillinger“.
• Fastlæg optagerens reaktion i tilfælde af alarm under „Reaktion“.
• Klik på Kopier for at overtage disse indstillinger for andre kameraer.
• Bekræft indstillingerne med et klik på Anvend.

REAKTION

Kartotekskortet Udløs kanal

Aktiér kanal Aktivér tidsplan Reaktion Reaktion PTZ Alle A1 A2 A3 A4 Aktivér tidsplan Alle A1 A2 A3 A4 Anvend OK Afslut

Vælg den kamerakanal, som skal udløses i tilfælde af alarm, ved at markere det passende afkrydsningsfelt.

Kartotekskortet Aktivér tidsplan

Udles kanal Aktivär tidsplan Reaktion PTZ Uge Ma 1 00.00-24.00 2 00.00-00.00 3 00.00-00.00 4 00.00-00.00 5 00.00-00.00 6 00.00-00.00 7 00.00-00.00 8 00.00-00.00 Kopier Anvend OK Afslut

• Fastlæg, på hvilket tidspunkt de reaktioner, som skal vælges på kartotekskortet „Reaktion“, skal aktiveres i tilfælde af alarm.
• Klik på Kopier for at overtage disse indstillinger for andre ugedage eller for hele ugen.

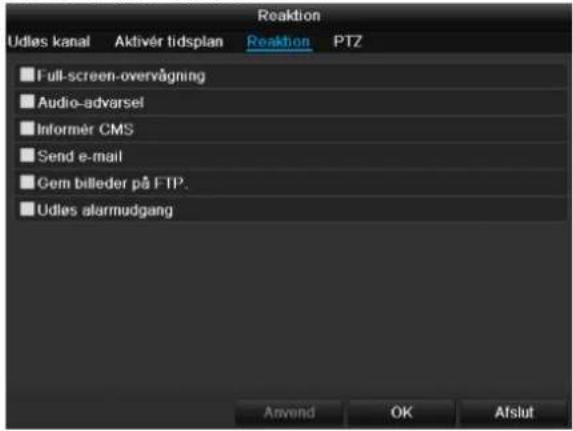

Kartotekskortet Reaktion

Reaktion Udløs kanal Aktivér tidsplan Reaktion PTZ Full-screen-overvågning Audio-advarsel Informer CMS Send e-mail Cem billeder på FTP. Udløs alarmudgang Anyend OK Afslut

Fastlæg reaktionen i tilfælde af alarm:

Parameter	Indstilling
Full-screen-overvågning	På monitoren vises en meddelelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send E-Mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 285
Gem billeder på FTP	Lagring af kamerabilledet på en FTP-server, der er konfigureret forinden, se s. 286 (kun ved bevægelsesregistrering)
Udløs alarmudgang	Se s. 288

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Henvisning

For at optage ved hjælp af en alarm skal du indstille tidsplanen under Optagelse (se s. 34).

Kartotekskortet PTZ

Parameter	Indstilling
PTZ	Vælg PTZ-kamera
Hent preset	Et preset (forindstillet position) kan hentes
Preset	Valg af preset
Start tour	En patrulje kan startes
Patrulje	Valg af patruljen
Start mønster	Der kan hentes et mønster
Mønster	Valg af mønsteret

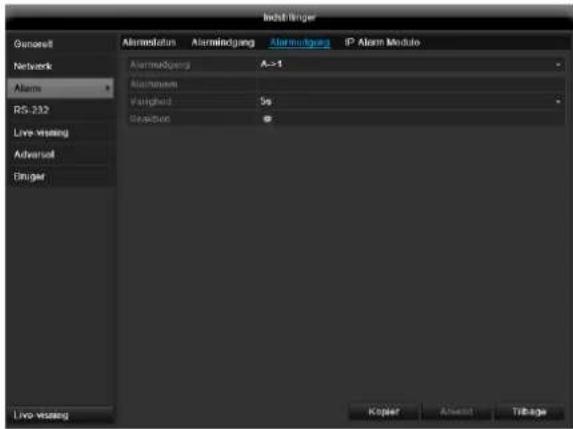

Alarmudgang

Initial Trigger General Network Alarm RS-232 Live-Westing Advanced Trigger Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdungs Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdung Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdug Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdugu Alarmdguo10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. Vælg den alarmudgang, som skal konfigureres, i rullemenuen ved „Alarmudgang“.
2. Giv alarmudgangen et vilkärligt navn under „Alarmnavn“.
3. Vælg under „Varighed“, hvor længe alarmen skal være udløst.
4. Indstil tidsplanen for alarmudgangen under „Reaktion“.
5. Klik på Kopier for at overtage disse indstillinger for andre alarmudgange.
6. Bekræft indstillingerne med et klik på Anvend.

Advarsel

Inbettinger Oncroft Network Alarm RS 202 Live-victing Adversel Finger Unifugänge Unifugänge/Type HDD Rent Audio adversat Indicate CMS Send e-mail Sende standard/leg Live-visiting Anvend Tilbage

i Henvisning

Indtast udløseren af advarslen under Type, f.eks.

• Harddisk fuld
• Netværk afbrudt etc.

og specificér apparatets rekation som beskrevet på s. 283.

Bekræft indstillingerne med et klik på Anvend.

Bruger

Følgende er forindstillet

„1 2 3 4 5“.

I brugerforvaltningen kan du tilføje nye brugere, slette eller ændre de eksisterende indstillinger.

1. Vælg Tilføy for at tilføje en ny bruger.

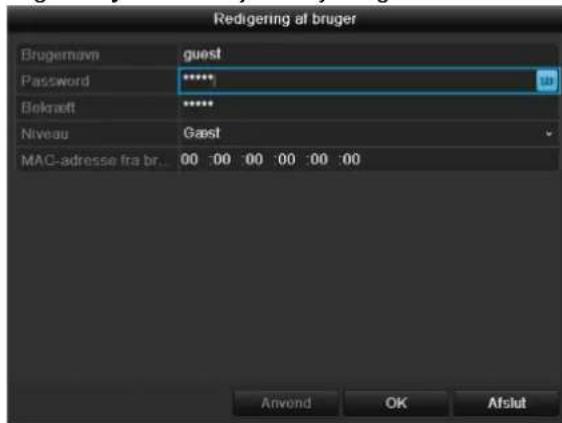

Redigering at bruger Brugemann guest Password ***** Belkraft ***** Niveau Gaest MAC-adresse fra br. 00 00 00 00 00 00 Anvond OK Afslut

Parameter	Indstilling
User Name	Entydig identifikation
Password	Adgangskode til apparatet og til apparatforvaltningenHenvisning: Skift kodeord regelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted.
Confirm	Indtast af sikkerhedsmæssige årsager adgangskoden igen
Level	VIGTIGT:På niveauet Manager kan der indstilles flere rettigheder end på niveauet User.
User's MAC Address	MAC-adresse på netværkadapteren for pc'en, som den pågældende bruger anvenderHenvisning:Det begrænser adgangen til pc'en,hvis MAC-adresse blev indtastet her!

1. Indtast navnet og kodeordet, og bekræft indtastningen af kodeordet i feltet nedenunder.
2. Vælg niveauet, og angiv MAC-adressen.
3. Bekræft indstillingerne med et klik på OK.

Advarsel

Vær opmærksom på følgende henvisninger ved tildelingen af adgangsrettigheder.

Indstilling af rettigheder

Styr brugerens adgangsrettigheder ved at klikke på symbolet „Rettighed“. Kun adgangsdata for manuelt tilføjede brugere kan ændres:

Rettighed Lokal konfiguration Remote konfiguration Kamera Konfigurering ✓ Lokal protokolsøgning ■ Lokal parameterindstilling ■ Udvidede indstillinger ■ Lokal nedlukning / genstart Anvend OK Afslut

i

Henvisning

Brugeren kan foretage indstillinger eller ændre parametre lokalt, dvs. på apparatet.

Brugeren kan/må have adgang til apparatet via netværksforbindelsen.

På kartotekskortet Camera indstilles adgangsrettigheden til de enkelte kameraer (via netværk eller lokalt).

Parameter	Indstilling
Lokal konfiguration	Lokal protokolsøgningLokal parameterindstillingUdvidede indstillingerLokal nedlukning / genstart
Remote konfiguration	Remote protokolsøgningRemote parameterindstillingRemote styring af serieportRemote styring af video-visningTo-vejs audioRemote styring af alarmUdvidede indstillingerRemote nedlukning / genstart
Kamera Konfigurering	Kamerarettigheder

Advarsel

Rediger de generelle indstillinger for brugeren (navn, kodeord, niveau, MAC-adresse) ved at klikke på symbolet „Rediger“ eller på kartotekskortet „Rediger kodeord“.

Kamera

Kamera

Faneblad Analoge kameraer

Kamera nr.	Viser kameranummeret.
Kameranavn	Viser kameranavnet.
Status	Automatisk registrering af video-signalstatus
Live	Der kan vises et preview af live-billedet her.
Status	Kanaler kan aktiveres eller deaktiveres her.

Faneblad IP-kameraer

No	Viser kameranummeret
Adresse kamera	Viser den indstillede IP-adresse for kameraet
Protokol	Valg af protokollen
Portadministration	Indstilling af kameraets http-port
Kanal nr.	Visning af kanalnummeret
Brugernavn	Indtast her kameraets brugernavn
Admin kodeord	Indtast her administratorkodeordet
Visningsmodus	Indstillinger vedrørende visningen af kameranavnet og datoen

Klik på Tilføj for at integrere en kamera i systemet.

Klik på „Søg“ for at søge i netværket efter eksisterende ABUS-netværkskameraer. Markér de ønskede kameraer, og klik derefter på „Quick Add“ for at integrere kameraerne.

Henvisning

Under visse omstændigheder skal du efterfølgen-de indtaste brugernavnet, kodeordet og http-porten manuelt.

Den tilgængelige båndbredde viser, hvor mange båndbredde du stadig har til rådighed til indstilling af netværkskameraerne.

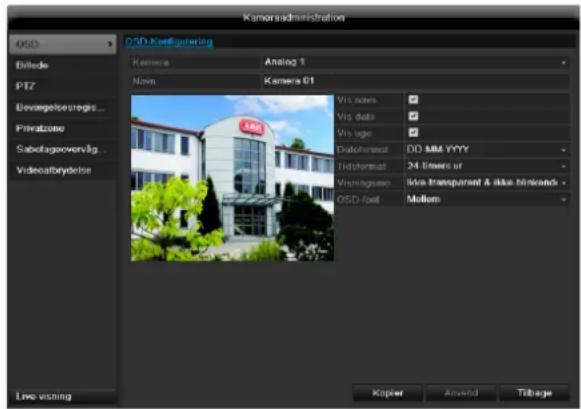

OSD

Kamors administration OSD Bilids PTZ Uvegelesestegs... Privatzone Sabelagoworvlig... Videobrydetise OSD-Konfiguring Kamera Analog 1 Navn Kamera 01 Vis news Vis data Vis image DataFormat DO MM YYYY Tidformat 24 timers ur Visingsneo Ikea transparent & dike blinkende - OSD-fuel Mollom Live visiting Kopier Anvend Tilbage

Kamera	Kamera, der skal indstilles
Navn	Bekræft dine indstillinger med Anvend og OK.
Vis navn	Tildeling af kameranavnet
Vis dato	Aktivering/deaktivering af visning af kameranavnet i live-visningen
Vis ugedag	Visning af ugedagen i live-visningen
Datoformat	Aktivering/deaktivering af visning af ugen i live-visningen
Tidsformat	Valg mellem 24h- og 12h-tidsformat for visningen
Position	Positionen for tekstvisningen i videobilledet kan indstilles direkte i preview-billedet med musen.Forskyd blot den tilsvarende ramme for tekstvisningen i videobilledet med musen.
OSD-font	Indstillinger vedrørende visningen af kameranavnet og datoen

Billede

Tilpas ved hjælp af indstillede indstillinger eller ved hjælp af brugerdefinerede indstillinger kamerabilledet til lysforholdene under „Modus“.

PTZ

Henvisning

Her kan du indstille presets og patruljer for netværkskameraerne TVIP2xxxx.

Lagring og hentning af presets

1. Styr netværkskameraet til det ønskede billedudsnit ved hjælp af piletasterne, og gem f.eks. positionen som Preset 1.

2. Klik på Hent for at køre til den netop gemte Preset 1.

Indstilling og hentning af patruljer

1. Opret flere presets for at anvende dem til patruljen

2. Klik på + for at vælge en preset

3. Tilføj yderligere presets for at indstille den ønskede patrulje

4. Klik derefter på playsymbolet for at starte patruljen.

Henvisning

Du kan starte patruljen direkte i live-billedet fra de tilsvarende netværkskameraer.

Bevægelse

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Component Component Parameters Parameters 1 Parameters 2 Parameters 3 Parameters 4 Parameters 5 Parameters 6 Parameters 7 Parameters 8 Parameters 9 Parameters 10 Parameters 11 Parameters 12 Parameters 13 Parameters 14 Parameters 15 Parameters 16 Parameters 17 Parameters 18 Parameters 19 Parameters 20 Parameters 21 Parameters 22 Parameters 23 Parameters 24 Parameters 25 Parameters 26 Parameters 27 Parameters 28 Parameters 29 Parameters 30 Parameters 31 Parameters 32 Parameters 33 Parameters 34 Parameters 35 Parameters 36 Parameters 37 Parameters 38 Parameters 39 Parameters 40 Parameters 41 Parameters 42 Parameters 43 Parameters 44 Parameters 45 Parameters 46 Parameters 47 Parameters 48 Parameters 49 Parameters 50 Parameters 51 Parameters 52 Parameters 53 Parameters 54 Parameters 55 Parameters 56 Parameters 57 Parameters 58 Parameters 59 Parameters 60 Parameters 61 Parameters 62 Parameters 63 Parameters 64 Parameters 65 Parameters 66 Parameters 67 Parameters 68 Parameters 69 Parameters 70 Parameters 71 Parameters 72 Parameters 73 Parameters 74 Parameters 75 Parameters 76 Parameters 77 Parameters 78 Parameters 79 Parameters 80 Parameters 81 Parameters 82 Parameters 83 Parameters 84 Parameters 85 Parameters 86 Parameters 87 Parameters 88 Parameters 89 Parameters 90 Parameters 91 Parameters 92 Parameters 93 Parameters 94 Parameters 95 Parameters 96 Parameters 97 Parameters 98 Parameters 99 Parameters 100

Sæt fluebenet ved bevægelsesgenkendelse.

Derudover skal bevægelsesgenkendelsen aktiveres i netværkskameraerne, yderligere oplysninger herom findes i håndbogen til dit netværkskamera.

i

Henvisning

For at optage ved hjælp af bevægelsesgenkendelse skal du indstille tidsplanen under Optagelse.

Reaktion

Udløs kanal

Ved at klikke på „Reaktion“ vises kartotekskortet Udløs kanal (kun ved bevægelsesregistrering):

Reaktion Lfdles kanal Aktivér tidsplan Reaktion Alle A1 A2 A3 A4 Amvänd OK Afslut

Vælg en eller flere kamerakanaler, der skal udføre en reaktion i tilfælde af alarm.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

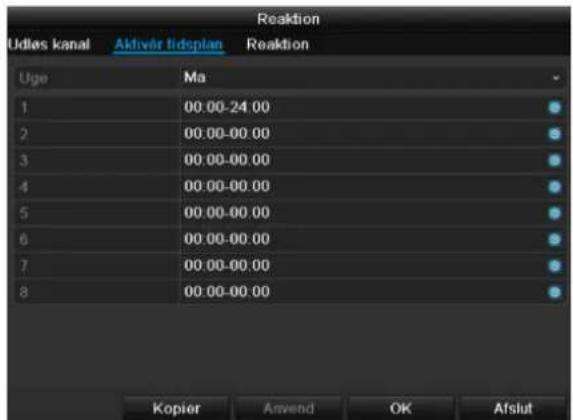

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

Udles kanal Aktiver tideplan Reaktion Uge Ma 1 00.00-24 00 2 00.00-00 00 3 00.00-00 00 4 00.00-00 00 5 00.00-00 00 6 00.00-00 00 7 00.00-00 00 8 00.00-00 00 Kopier Amend OK Afslut

1. Vælg dagen, og indtast tidsplanen.

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.
2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddelelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci- ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang	Se s. 290

- Bekræ indslingerne med et klik på Anvend, og forlad menuen med OK.

Privatzone

Ved hjælp af funktionen Privatzone kan områder i videobilledet dækkes. Vælg først et kamera. Aktivér funktionen Privatzone med fluebenet. Markér en firkant i preview-området til venstre. Der kan markeres op til 4 privatzoner. På den højre side findes der knapper til at slette enkelte masker eller til at slette alle masker.

Sabotageovervågning

Ved hjælp af funktionen Sabotageovervågning kan hele videobilledet eller et område i videobilledet overvåges for tildækning. Vælg først et kamera. Aktivér funktionen Sabotageovervågning. Markér et område i preview-vinduet, der skal overvåges (som alternativ hele billedet). Under punktet Reaktion kan der programmeres kalendere for overvågningen samt reaktioner ved tildækning af kameraet (svarende til bevægelsesgenkendelse). Indstillingen Følsomhed styrer

reaktionshastigheden ved tildækning. Knappen Slet fjerner området, der skal overvåges.

Videoafbrydelse

Ved afbrydelse af videosignalet kan der udløses en tilsvarende reaktion. Vælg først et kamera. Aktivér funktionen med fluebenet. Under punktet Reaktion kan der programmeres kalendere for overvågningen samt reaktioner ved videoafbrydelse (svarende til bevægelsesgenkendelse).

Optagelse

Definition

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne. Klik på kartotekskortet Schedule:

i

Henvisning

Da indstillingerne for kartotekskortene Optagelse og ∅jeblikkeligt billede er forskellige, beskrives de kun en gang

Optimize Koding Ubride mobiliti... Fore Optimize Optimize Offload Filtered Parameters Analog 1 Active Options 0 2 4 6 8 10 12 14 16 18 20 22 24 Rediger Normal Devangepie Alarm B J A B & A Live warning Kopier Anvend Tilbage

I OSD vises fra venstre til højre timerne for den pågældende dag (der er anført oppefra og ned). Under dagene vises den farvede forklaring, dvs. i den indstillede tidsplan vises optagelsestidsrummene med farve i overensstemmelse med de pågældende „udløsere“, dvs. optagelsestyper.

Farvesymbol	Forklaring
Blå	Normal: Tidsrum i timer
Gul	Bevægelsesgenkendelse
Lyseblå	Bevægelsesgenkendelse og alarmudløser
Rød	Alarm
Grå	Intet valg
Brun	Bevægelse eller alarm

• Vælg kameraet, og klik på checkboxen Akvér dsplan.
• Klik på Rediger for at bestemme dsplanens type og varighed.

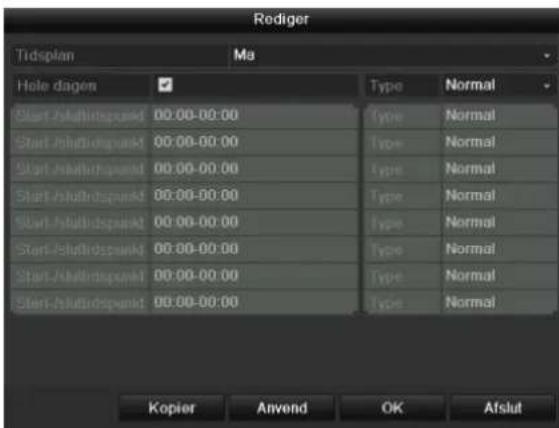

Rodiger Tidssplan Ma Hole dagen Start-Iduflirspanki 00:00-00:00 Start-Iduflirspanki 00:00-00:00 Start-Iduflirspanki 00:00-00:00 Start-Iduflirspanki 00:00-00:00 Start-Iduflirspanki 00:00-00:00 Start-Iduflirspanki 00:00- Kopier Anvend OK Afslut

1. Definér dagen, der skal indstilles, i pulldown-menuen under 'Tidsplan'.
2. Aktivér/deaktivér 'Hele dagen'. Hvis Hele dagen er aktiveret, kan der ikke indtastes definerede tidsrum, indstillingen gælder for hele dagen.
3. Deaktivér All Day, hvis du vil indstille tidsafhængige indstillinger.

i

Der skal optages fra kl. 11:00 – 07:00. For at gøre dette skal der oprettes 2 tidszoner:

1. 11:00 - 24:00
   2.00:00-07:00

2. Angiv optagelsestype i pulldown-menuen:

3. Normal

4. Bevægelsesregistrering
5. Alarm
6. Bevægelsesregistrering eller Alarm

7. Bevægelsesregistrering og Alarm

8. Du kan definere maks. 8 tidsraster under tidsafhængig indstilling, fra 00:00 – til 24:00; tidsrummene for de enkelte raster må ikke overlappe.

i

Henvisning

Med varigheden definerer du tidsvinduet, hvor der optages.

De andre „udløsere“ som bevægelsesgenkendelse og/eller alarm tilkobler kun optagelsen, hvis disse „udløsere“ forekommer.

• På Kopiér kan du overtage denne indstilling for andre dage eller hele ugen
• Afslut dine indstillinger på optagelsesskærmbilledet med Anvend og derefter OK.

Kodning

Kartotekskortet Optagelse

Optimize Tideplan Tracking Umbrods modell Fonto Optimize Systokovacigt kifende Rustices Analog 1 Optimize Encoding parameter Stream 1 (varig opt.) Stream type Video & audio Optuning 1920*1080 Efficient type Variabel Ocbluvacetal ... Efficient peak Real Time Macro. Intrain mode Odeurot Macro. Intrain (Kbps) BIS2 Flare Live viewing Kopier Avend Tilbage

I denne undermenu står der følgende indstillingsmuligheder til rådighed:

Forløbstid	Tid i sekunder, der optages før en alarm
Efterløbstid	Tid i sekunder, der optages efter en alarm
Optagelse af audio	Audiooptagelse ja/nej

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Kartotekskortet ∅jeblikkeligt billede

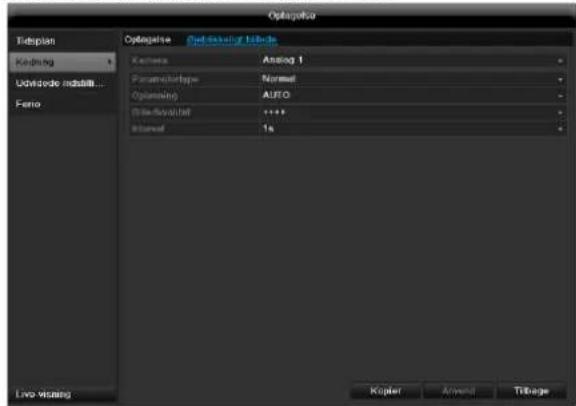

Optopulse Tidexpian Kreding Ubitode install... Ferro Optopulse Optocaveur blocks Kappa Analog 1 Paramountage Normal Optuning AIF0 Blackoutset 1s ILS Live Vision Kopter Arrow1 Tilbage

Følgende parametre kan indstilles:

Camera	Kamera, der skal indstilles
Parameter Type	Efter tidsplan eller hændelse
Resolution	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Picture Quality	Forskellige kvalitetstrin: +++: Middel kvalitet+++++: høj kvalitet
Interval	Enkeltbilleder gemmes for hver 1-5 sekunder efter hændelse eller tidsplan.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Udvidede indstillinger

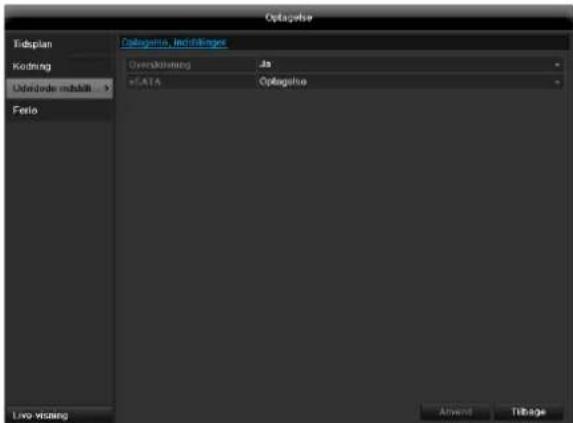

Optimize Tidssplan Kodning Udelevende mbakti Forte Oblangeine, Inchäftenen Overkühlungen eDATA Optimize Live vidning Amend Tilbage

Overskrivning	Fastlægger du, om ældre optagelser overskrives, når harddisken er fuld.
eSATA	Fastlæg, om en eSATA-harddisk, der er tilsluttet via USB, skal anvendes til eksport eller til den ekstra optagelse/billedlagring.

Ferie

I denne undermenu kan der foretages 32 forskellige optagelsesindstillinger for ferie eller feriedage. Klik på „Rediger“-symbolet for at foretage disse indstillinger.

Rodiger Ferie Holiday1 Aktvorot ■ Model I henhold til måned Startt/dspunkt Jan 1 Stutt/dspunkt Jan 1 Anvend OK Afslut

Ferie	Manuel indtastning af navnet på ferien eller feriedagen
Aktiveret	Aktivering og deaktivering af den indstillede ferie
Model	Efter dato/efter uge/efter måned
Starttidspunkt	Valg af startdatoen/starttidspunktet
Sluttidspunkt	Valg af slutdatoen/sluttidspunktet

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK

HDD

Harddisks

i

Henvisning

Enheden kan håndtere op til otte 3.5" SATA harddiske.

Som option kan der tilsluttes en e-SATA-harddisk til den ekstra datasikring.

Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks „initialiseres“. Først derefter registrerer apparatet harddisken og tilordningen af den.

Advarsel

Alle data på en harddisk sletter ved initialiseringen!

Sørg rettidigt for en datasikring.

Indbygning af en harddisk

1. Afbryd apparatet fra strømnettet, og åbn afdækningen.
2. Overhold ESD-forskrifterne ved omgang med elektroniske apparater, og sørg for, at de er jordforbundet.
3. Åbn ikke huset i rum med tæpper eller andre belægninger, der kan oplades elektrostatisk.
4. Undgå kropskontakt med alle komponenter på printkortet.

Advarsel

Hvis du har spørgsmål til anvisningerne eller de ikke hjælper dig, bedes du kontakte din installatør.

1. Indbyg harddisken, og etablér tilslutningerne.
2. Montér afdækningen igen, og forbind apparatet med strømnettet.
3. Tænd apparatet, og start harddiskmenuen.

i

Henvisning

Kontrollér tilslutningerne, hvis den installerede harddisk ikke vises.

Klik i menuen på „HDD“ for at foretage indstillingerne vedrørende harddiskadministrationen.

HDD General Uddendes indistali... S.M.A.R.T. HDD information No Hypertension Status Laser/stopper Type Loading Method: Onp Fixed Slot 1 1.063GB Normal Laser/stopper Local OKB 2 901.516GB Normal Laser/stopper Local OKB 7 2,794GB Normal Laser/stopper Local OKB 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + 5,680GB Loading System: OKB Live watching Tilage Init Tilings

Harddiskforvaltningens parametre

HDD information
Label	Viser det interne tilslutningsnummer
Capacity	Harddisklager i GB
Status	Viser harddiskenes aktuelle status: Ikke initialiseretNormalDefekt
Property	Redundancy: Arbejder redundant til datasikring.Read-only: SkrivebeskyttelseR/W: Læse og skrive
Type	Lokalt: ApparatharddiskNFS: NetværksharddiskUndgå om muligt at anvende NFS-lagring af hensyn til eventuelle kompatibilitetsproblemer
Free Space	Viser ca. lagerpladsen, der er fri til optagelser
Group	Harddiskgruppe, forindstillet 1 (optagelser kan tilordnes til grupperne)
Edit	Foretag indstillinger vedrørende harddisken.
Delete	Fjernelse af harddisken

1. Vælg harddisken ved at aktivere „afkrydsningsboksen“.
2. Start processen ved at klikke på Init.
3. Bekræft sikkerhedsforespørgslen med OK.
4. Statusbjælken viser initialiseringens forløb.
5. Når processen er afsluttet, vises.

Kameraets harddiskindstillinger

Klik på undermenuen „Udividede indstillinger“

Modus: Kvote

G Benoelt Lakvistede installä S M.A.R.T. HDD Matermauskaufte Model Kwate Camera Analog 1 Fragor, takommlobe 92,160MB Fragor, takommlobe 22,570MB HDD Hukumsetek (HD) 5000 Main, capacitate für optag 0 Main, capacitate für akti 0 Live viewing Köpser Anvend Tilbage

Fastlæg den maks. optagelsesstørrelse på harddisken pr. kamera.

Modus: Gruppe

Gimorelt Lithodee install SMART. Vikcomechinen.de Model Camera View: p5 HDD-genote A10 A1 A2 A3 A4 Live viewing Allowand Tilbage

1. Vælg en harddiskgruppe i drop-down-menuen.
2. Fastlæg ved at aktivere checkboxesen, hvilke kameraer der skal gemmes på harddiskgruppen
3. Klik på Anvend, og bekræft genstarten med OK det næste vindue

Harddisks indstilling

i

Henvisning

For at kunne foretage disse indstillinger skal have tilordnet kameraer til en harddiskgruppe (se Kameraernes harddiskindstillinger S.32).

HDD Direction Udridded indistil... SMART. HDD Information Port Husnommetsel Status Eperiskator Type Lodig Hotcom Drug Red/Shot 1 1.863GB Normal Lens/active Latut OKD 2 901.5160 Normal Lens/active Latut OKD 7 2,794GB Normal Lens/active Latut OKD Sample location: 5,589GB Lodig Hotcom: OKD Live visiting Tilage Add Tilbage

Klik på „Redigér“-symbolet. Der vises et pop-up-vindue:

HDD-indstillinger HDD nr 1 HDD Egenskaber ● R/W ● Read-only ● Redundancy Gruppe ● 1 ● 2 ● 3 ● 4 ● 5 ● 6 ● 7 ● 8 ● 9 ● 10 ● 11 ● 12 ● 13 ● 14 ● 15 ● 16 Hukommelse 1,863GB Anvend OK Afslut

HDD No	Valg af harddisken ved hjælp af det interne tilslutningsnummer
HDD Egenskaber	Redundant: Arbejder redundant til datasikring.Read-only: SkrivebeskyttelseR/W: Læse og skrive
Gruppe	Valg af harddiskgruppen
Hukommelse	Harddisklagring

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK

!

Vigtigt:

Hvis der kun er installeret en harddisk, og den får status „Read-only“, kan apparatet ikke foretage optagelser!

i

Redundancy:

De er installeret mindst 2 harddisks.

Den redundante harddisk laver en ekstra kopi af optagelserne. Den anvendes til datasikring.

!

Warning :

Mindst en harddisk skal have status R/W (Read/Write). Ellers er optagelser ikke mulige.

Kontrol af harddiskstatus

Du kan kontrollere status for hver harddisk i menuen Maintenance. I logdataene gemmes SMART-oplysningerne (Self-Monitoring, Analysis and Reporting Technology).

- Hent logfilen, og søg efter oplysningerne/S.M.A.R.T.-harddisk. Se s.39.

Indstilling af harddiskalarmer

Du kan fastlægge alarmer, der informerer dig om harddiskfejl.

- Hent Maintenance i menuen Settings. Se s. 282.

S.M.A.R.T.

Informationerne hjælper ved fejlregistreringen på harddisken. Deaktivér så vidt muligt derfor ikke denne funktion.

Henvisning

Logfilerne, der er gemt til S.M.A.R.T., kan du finde i menuen Vedligeholdelse under „Protokol Søgning“.

Afspilning

Tryk på Afspilning i hovedmenuen for at søge efter videooptagelse efter en hændelse eller en markering eller vise dine gemte billeder.

Normal

Name: Händelse Marketing Billedo Allo A1 A2 A3 A4 Oplagrissermodics Allo Flitype Allo Stalti dupunkt 04-06-2012 00:00:00 Stalti dupunkt 04-06-2012 23:59:58 Anpilning Sag Ablot

Følgende indstillinger står til rådighed:

Alle / D1-D16	Kamera, der skal indstilles
Optagelsesmodus	Tidsplan, bevægelsesgenkendelse, alarm eller bevægelsesgenkendelse eller/og alarm, manuel optagelse, alle optagelser
Filtype	Deaktiveret, aktiveret, alle
StarttidspunktSulttidspunkt	Indtast dato og klokkeslæt

- Klik på Søg for at søge optagelser i henhold til de valgte indstillinger. Resultaterne vises:

Segmentsresultat Karnival Start-Julatidspunkt Sarvehaj Alapu Laint A2 04-06-2012 11:49.03--11:59.04 847,015KB A3 04-06-2012 11:43.02--11:59.02 954,853KB A4 04-06-2012 11:48.08--11:58.07 611,107KB Sarvel: 3 P.1 /T HDD -1 Startidspunkt 04-06-2012 11:49.03 Startidspunkt 04-06-2012 11:59.04 Abdel

- Vælg optagelsen ved at klikke på linjen og derefter på Afspilning-symbol.

Henvisning

I afspilningsmodusen kan du altid vende tilbage til hændelsessøgningen ved at højreklikke og vælge 'Søg'.

Henvisning

Undermenuerne 'Markering' og 'Billede' er næsten identis med menuen, der er beskrevet ovenfor, og beskrives derfor ikke separat.

I undermenuen 'Markering' søges der ikke efter optagelsestypen, men efter betegnelsen eller en vigtigt ord i navnet eller markeringerne.

Hændelse

Klik på kartotekskortet „Hændelse“.

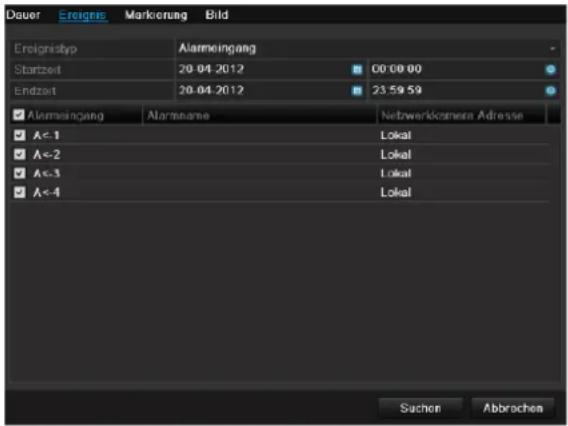

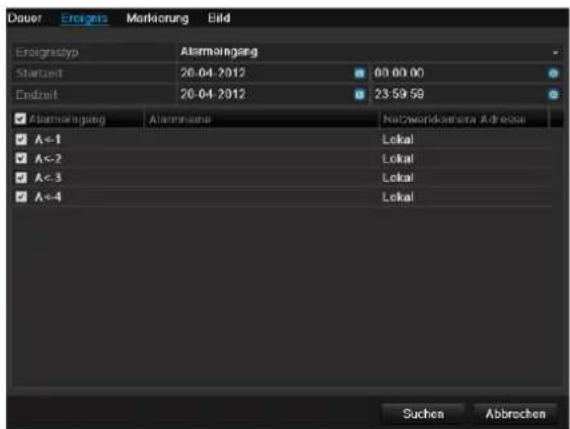

Normal Handelobe Marketing Bildes Handelsenypo Alarmindgang Start time point 04-06-2012 03:00:00 Start time point 04-06-2012 23:50:50 ✓ Alarmindgang Alarmisown Network camera, address ✓ A<-1 Lokai ✓ A<-2 Lokai ✓ A<-3 Lokai ✓ A<-4 Lokai Sag Abdar

Der vises en liste med alle alarmindgange.

Vælg under 'Hændelsestype', om der skal søges efter optagelser under alarm ('Alarmindgang') eller under bevægelse ('Bevægelsesregistrering').

Vælg en eller flere alarmindgange ved at aktivere checkboxen.

Klik på Søg.

Vælg en eller flere alarmoptagelser i listen, der vises. Klik på Detaljer for at få mere præcise informationer om optagelserne.

Markering

Klik på kartotekskortet „Markering“.

Vælg en eller flere netværkskameraer ved at aktivere afkrydsningsfeltet.

Klik på Søg.

Vælg en eller flere markeringer i listen, der vises. Klik på Detaljer for at få mere præcise informationer om markeringerne.

Billede

Klik på kartotekskortet „Billede“.

Vælg en eller flere netværkskameraer ved at aktivere af- krydsningsfeltet.

Klik på Søg.

Vælg en eller flere billeder i listen, der vises. Klik på Detaljer for at få mere præcise informationer om billederne

Vedligeholdelse

Henvisning

Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

System Vodgoholdelbe SystemInfo Apparel Information Kamera Optogelsie Alarm Network HDD Protokohageleg Import / Espekt Opdatering Standard Net Detect Apparabium TVHD00000 ADUS DVR Model TVHD00000 Camera# 042912011688R009191135WCVU Camera versions V1.1.1, Build 120515 Camera versions V1.0, Build 120428 Live Writing Tilbage

Menu	Indstilling
Systeminfo	Oplysninger om apparatet (serienummer, firmwarestatus etc.)
Protokolsøgning	I logfilen kan der søges efter optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks. alarm, undtagelse, betjening eller information.
Import / Ek-sport	Eksport og import af indstillinger
Opdatering	Foretager firmware-opgradering
Standard	System-reset
Netværk	Visning af optagerens overførsels- og modtagelseshastighed

Systeminfo

System Vodgelteldebe SystemInfo Apparelinformation Camera Optogatise Alarm Network HDD Protokotbegrag Import Fokspert Opidetrag Standard Net Detect Apparelstation TVHD88000 ABUS DVR Model TVHD88000 Transgender 04291201 1688880919/1735WCKVU Firmware version: V1.1.1, Build 120515 Tracking version: V1.0, Build 120428 Live Visiting Tilbage

Henvisning

I informationsmenuen vises apparatets tekniske data samt informationer om kameraets forskellige indstillinger, optagelse etc..

Det er f.eks. nyttigt ved support-forespørgsler.

Protokolsøgning

System Verlagesholdelse Systematic Proaktionsgegang Startboxpolt 04-06-2012 00:00:08 Startboxpolt 04-06-2012 23:59:58 Filter 1 Alle Filter 2 Alle No Filter 1 Std Filter 2 Pensions Altod Details Symbol 0.1.17 Lock/Lock Setg Tobags Live visiting

Henvisning

Søgningen efter „hændelser“ kan foretages i henhold til følgende hovedtyper/hændelser/parametre:

• Alle
• Alarm
• Undtagelse
• Forløb
• Information

Filter1	Filter2
Alle	-
Alarm	AlleAlarmindgang/-udgangStart / Afbryd bevægel-sesregistreringStart / Afbryd sabotage-overvægning
Undtagelse	AlleVideoafbrydelse, alarmUndtagelse, videosignalUgyldig registreringHDD fuldHDD fejlIP-konfliktNetværk afbrudtUndtagelse / optagelseInput / output- standard stemmer ikke overens
Forløb	AllePower OnAbnormal ShutdownStart / Stop AudioLokalt, e.g.: Nedlukning / Genstart / Login / Logout / ændring af indstillinger / Update / Start optag.Remote Operation, e.g.: Eksport af konfigurationsfil / Alarm Arming / ...
Information	AlleHDD InformationHDD S.M.A.R.T.Start / Afslut optag.Start / Afslut billedeSletning af gmle optagelserNetdrevsinformation

1. Vælg hændelsen, som du vil søge efter i logfilen, og vælg en underparameter.
2. Indtast dato og klokkeslæt under Start Time og End Time, klik på Søg.
3. Resultatet vises:

System Vokingskredse SystemInfo Protekolognag Import f/ekaport Updateing Standard Net Detect Protekolognag Start period 04-06-2012 00:00:09 Subdrupend 04-06-2012 23:50:59 Filter 1 Alle Filter 2 Alle N# Filter 1 Td Filter 2 Parameters Altuf Details Afdut op A information 04-06-2012 05:00:01 Afdut optag N/A Start op A information 04-06-2012 00:00:01 Start optag N/A Afdut op A information 04-06-2012 00:00:01 Afdut optag N/A Start op A information 04-06-2012 00:00:01 Start optag N/A Afdut op A information 04-06-2012 00:00:01 Afdut optag N/A Start op A information 04-06-2012 00:00.01 Start optag N/A HDD S.F A information 04-06-2012 08:17:24 HDD S.M.A.R.T. N/A HDD S.F A information 04-06-2012 01:17:24 HDD S.M.A.R.T. N/A HDD S.F A information 04-06-2012 02:17:26 HDD S.M.A.R.T. N/A HDD S.F A information 04-06-2012 03:17:29 HDD S.M.A.R.T. N/A HDD S.F A information 04-06-2012 04:17:30 HDD S.M.A.R.T. N/A Start ber A Alarm 04-06-2012 04:36:13 Start bovageshen N/A Start op A information 04-06-2012 04:36:15 Start optag N/A Sample T13-P-T8 Live warning Eklaport Seg Total

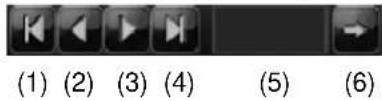

- Skift af siderne sker ved hjælp af navigationslinjen:

i

Henvisning

Tryk på (3) eller (2) for henholdsvis at bladre frem eller tilbage. Tryk på (4) eller (1) for at springe til henholdsvis første eller sidste side.

For at gå til et bestemt sidetal skal du indtaste tallet i feltet ved (5) og bekræfte tallet ved at klikke på (6).

• Klik på Details for at få nøjagtigere oplysninger.
• Klik på Play for evt. at starte optagelsen til hændelsen.
• Klik på Eksport for at gemme logfilen på et USB-medium.

Import / Eksport

System Vodgelsdelse Import/Export, Insgesamtseff Apparature USB1-T Name: Straining Type: Deutseding Date: Sat: Altud VYND80000 Mappe 25-05-2012 16:44:38 Lodig hukom. 612MG My mappo Import Fkport Tabage

i

Henvisning

Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget efter idriftsættelsen. Disse data kan gemmes på et USB-medium. Dermed kan du f.eks. konfigurere et andet apparat identisk.

Opdatering

System Veräußerholde Systematico Profolokobegraging Import / Exportport Opdatering Standard Net Detect Live viewing Lock Update FTP Appuratikovir USB1-1 Akkoukserung Item Stemmel Type Davonkennpudie Risit / Ande TVHD801000 Mappa 29-05-2012 16:44:38 Updates Tilbage

i

Henvisning

Et apparat kan opgraderes fra et USB-medium eller med netværket via FTP.

• Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket på et USB-stik.

• Forbind USB-stikket med et af USB-stikkene på apparatet.

• Vælg USB-stikket, klik evt. på Aktualisering.

• Vælg opgraderingsfilen, klik på Update.
• Vent, indtil apparatet foretager en genstart.
• Kontrollér evt. firmware-versionen under Information i menuen Maintenance.

i

Henvisning

• Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc'en skal befindes sig i det samme lokale netværk!
• Indstil en pc som FTP-server.
• Indtast FTP-serverens IP-adresse.

Udførelse af Standard

Systema Vertehörderlöse Systematio Protokolnagang Import / Export Opdatering Standard Not Detect Systemet gemstarter eller gespredebe of standardmobilisierten: Forbasi? Live Visiting OK Trillage

i

Henvisning

Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel

Alle indstillinger, som du har foretaget siden idriftsættelsen (kameraer, optagelsesindstillinger, PTZ, alarmer etc.), slettes under processen!

Undgå at miste indstillingerne ved at gemme dem inden. Efter reset kan du in dlæse dem igen.

Netværk

System Veräußerderse SystemInfo Traffic Registrar of network Network stat Protokontargeting Import / export Opdatering Standard Net Default benefit Return Linking Status Type MAC address MTL001 NCC type Enable Gon00 Korner8 Dial9 00.40 35.60. No. 00 1500 Live warning Tilbage

i

Henvisning

Her vises informationer om netværkstrafikken og netværksportene.

Kartotekskortet Netværksbelastning

System Verhgefekdense Systematic Preferenseging Import / export Operating Standard Not Orders 16Mbps bond0 Send:9.311Kbps Modag: 150Kbps New Linking Chain Type MAC address MT (RT) NIC type Traffic bond0 Korrelat Bead 06:40:35 bbc 1b 55 1500 Tilbage

Mængden af modtagne og sendte data vises grafisk. I feltet under grafikken vises afhængigt af netværksindstillinger status og informationer for en eller to netværkstilslutninger.

Kartotekskortet Netværksregistrering

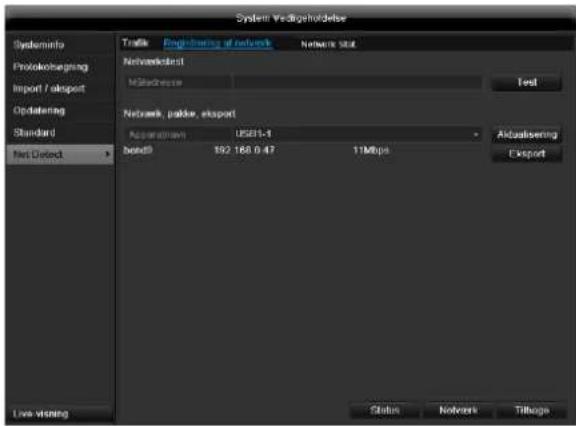

System Verträgeldefse SystemInfo Protokolbegrag Import / export Updateag Standard Net Defect Traffic: Engineering of network Network slot Networkkredet Maltadressor Test Network, paktie, export Application: USB1-1 bend0 192 168.0 47 11Mbps Aktualserung Export Live warning Status Network Tillage

Under „Netværkstest“ kan du teste forbindelsen til en anden enhed, som f.eks. en computer („pinge‘). Indtast netværksadressen på den enhed, som skal testes (f.eks. 192.168.0.25), og tryk på Test.

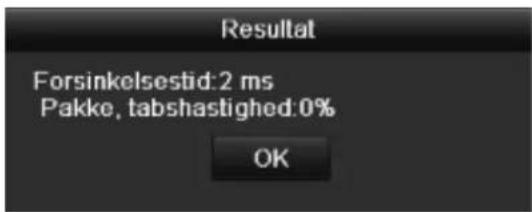

Resultat Forsinkelsestid:2 ms Pakke, tabshastighed:0% OK

Der vises informationer for to parametre:

Parameter	Indstilling
Gennemsnitlig forsinkelse	Den tid, som den enhed, der ,pinges‘ til, skal bruge på at svare
Pakketabsværdi:	Viser i procent, hvor mange af pakkerne der ikke blev overført

i

Henvisning

I tilfælde af en høj pakketabsværdi anbefales det at gentage „Netværkstest“.

i

Henvisning

Hvis der fortsat er en høj pakketabsværdi, bør du kontrollere netværket for ukorrekt kabelføring eller skader på kablet.

Jo større pakketabsværdien er, desto dårligere er forbindelsen mellem den enhed, der er ,pinget' til, og optageren.

Under „Netværkspakkeeksport“ kan du eksportere indstillingerne for de enkelte tilslutninger, eller afhængigt af indstilling den enkelte tilslutning.

1. Vælg et lagringsmedie under „Apparatnavn“, hvor indstillingerne skal gemmes.

2. Klik på Eksport.

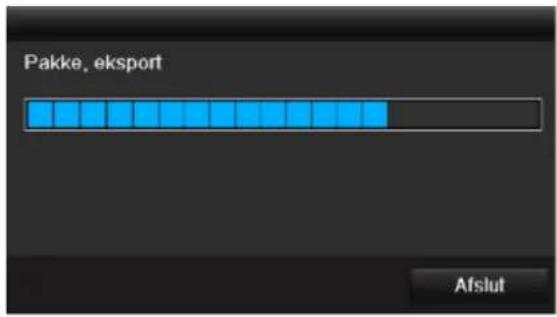

Pakke, eksport Afslut

Når udviklingsvisningen er færdig, vises der et vindue med en henvisning, hvis initialiseringen lykkedes. Luk vinduet med OK.

• Klik på Status for at få vist status for LAN-tilslutningerne (tilsluttet/ikke tilsluttet).
• Klik på Netværk for at ændre dine netværksindstillinger (se s. 286).

Kartotekskortet Registrering af netværk

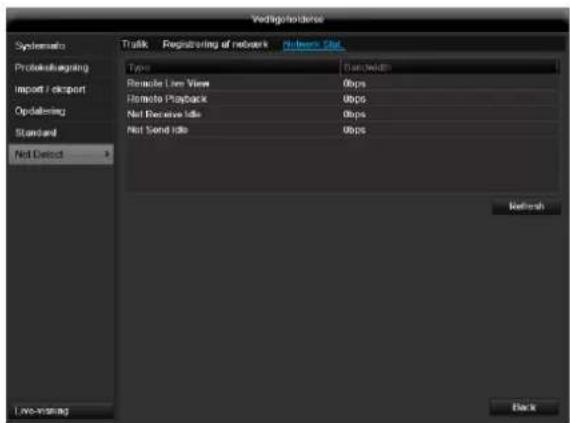

Verilog/standardize Systematic Protokohaggring Import / export Updateering Standard Net Detect Traffic Registrar of network Network Data Type Data Width Remode Live View 0bps Home Playback 0bps Net Receive Idle 0bps Net Send Idle 0bps Refresh Live- Monitoring Back

Video Export

Normal

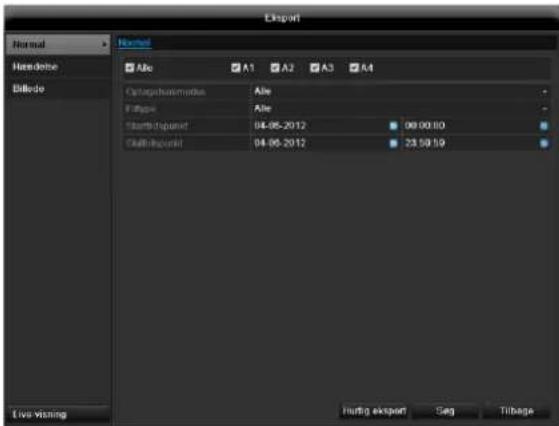

Export Normal Headrobe Bilbde Alle A1 A2 A3 A4 Cotropahosmodus Alle F-Type Alle Barth-Quandt 04-05-2012 00:00:00 Cobhikcord 04-05-2012 23:59:59 Hunting export Seg Tilbage Live Visiting

i Henvisning

Eksportfunktionen gemmer vigtige optagelser på tilsluttede, eksterne medier som f.eks.

• USB-medier
• USB-harddisk
  • DVD-brænder etc.

- Med valget „Quick Export“ eksporteres alle optagelser i det valgte tidsrum. I den forbindelse skal man være opmærksom på, at der ikke kan eksporteres end 24 timer

1. Indtast parametrene, se s. 270.
2. Klik på Details for at begrænse søgningen.

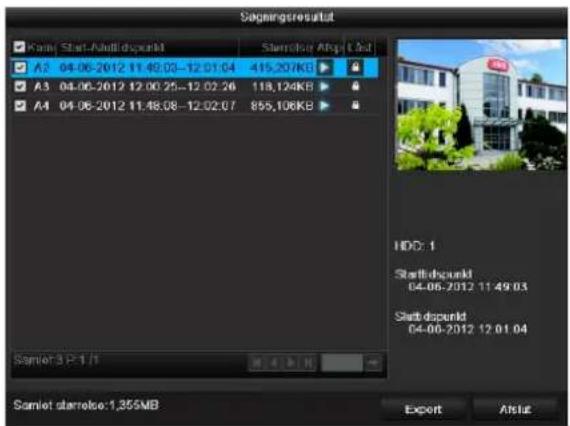

Signingsresultat Name: Start-Abelldispunkt Sternlose-Angel Lat A2 04-06-2012 11:49.03-12:01.04 415,207KB A3 04-06-2012 12:00.25-12:02.26 118,124KB A4 04-06-2012 11:48.08-12:02.07 855,106KB HDD: 1 Start-dispunkt 04-06-2012 11:49.03 Start-dispunkt 04-06-2012 12:01.04 Samiet starrelso:1,355MB Export Arlit

• Den enkelte optagelses filstørrelse samt den samlede størrelse for alle fundne optagelser vises.
• Ved at klikke på „Afspilning“-symbolet kan du vise på pågældende optagelse.

• Klik på „Läst“-symbolet for at spærre eller frigive en fil.

• Klik på Export for at komme til eksport-skærmen.

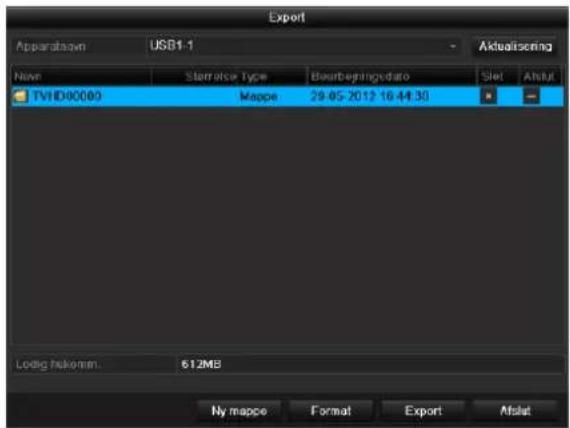

Export Apparabsswn USB1-1 Aktualisening Name Sterrielse Type Bearbegningsvdata Slot Altut TVHD80000 Mappe 29-05-2012 16:44:30 Lodig fukomim: 612MS Ny mappe Format Export Altut

1. Vælg det tilsluttede medium, hvor datasikringen skal foretages, i pulldown-menuen.
2. Klik Aktualisering, hvis mediet ikke vises.

- Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind mediet igen. Læs også forklaringerne fra producenten.

1. Klik på Export for at starte eksporten. Sikringsprocessen vises.

Export Exporting Record File 1/100: Afslut

Henvisning

Når sikringen er foretaget, kan du vælge dataene på mediet og afspille dem med playeren, der også er gemt. Kontrollér dermed, om eksporten har fungeret fejlfrit.

Hændelse (hændelsestype, Alarmindgang')

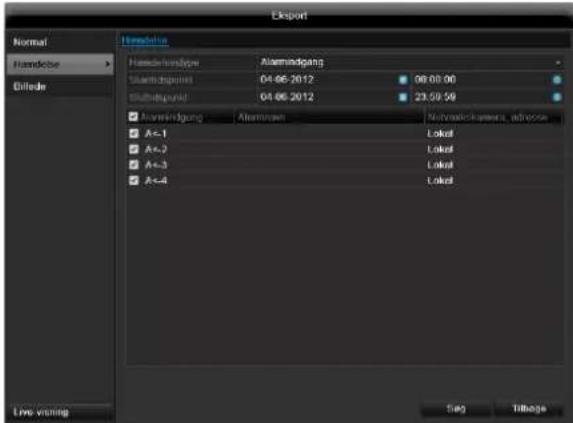

Export Normal Handelsbe Bilidae Hemolone Hemolone type: Alamendgang Tulamendg##### 04.06.2012 98:00:00 Waltbitalpval 04.06.2012 23:59:59 Alumendgang Aluminen Nettoelkamera, aditose A<1 Lokal A<2 Lokal A<3 Lokal A<4 Lokal Live visiting Sing Tilinga

Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt“ og „Sluttidspunkt“. Vælg alarmindgangen ved at aktivere eller deaktivere checkboxen, og klik på Søg.

Hændelse (hændelsestype, Bevægelsesregistrering')

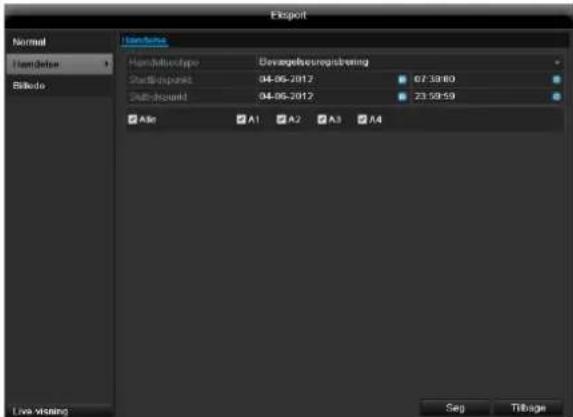

Export Normal Font/Label Bilidedo Handlinks Handlinksotype Devangelsregstraining Start-Goport 04.06.2017 67:39:80 Diff-Goport 04.06.2017 23:58:59 A1 A2 A3 A4 Live viewing Seg Tilbage

Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt“ og „Sluttidspunkt“. Vælg kameraet ved at aktivere eller deaktivere checkboxen, og klik på Søg.

Bevregelsosregistrering Klide Start Denmark Start Denmark A1 04-06-2012 07.39.22 04-06-2012 07.39.29 A1 04-06-2012 07.39.45 04-06-2012 07.39.59 Semitet 2 P-1.71 Play 30s Post-play 30s Quick Expert Details Aflat

Vælg filerne, der skal eksporteres, ved at aktivere eller deaktivere checkboxen. Under „Pre-play“ og „Post-play“ kan du indstille for- og efteralarmtiden. Dermed kan du definere din eksportvideos længde.

„Pre-play“-optagelser/foralarmoptagelser kan kun vises, hvis der blev optaget før alarmen.

i

Henvisning

Undermenuerne „Varighed“ og „Billede“ er tilsvarende og anføres derfor ikke seperat

Ved begge hændelsestyper vises følgende vindues, när der trykkes på knappen Søg:

Panikoptagelse

Tryk på REC-tasten, eller gå i hovedmenuen til panikoptagelse for at starte en manuel billed-/videooptagelse eller at koble en alarmudgang.

Optagelse

Manual Manual optimize Fortländende opel Alarm Optimize Altu A1 A2 A3 A4 Live Visioning TilSigma

Vælg kameraet for at starte den manuelle optagelse. Klik på aktiveringsknappen.

Henvisning

Klik på All for at optage alle tilsluttede kameraer.

Fortløbende øjeblikkelige billeder

Manual Manual opologice Follaborsch ausl... > Alarm Allie A1 A2 A3 A4 Live warning Tilbage

Vælg kameraet for manuelt at optage fortløbende øjeblikkelige billeder. Tidsintervallet, hvor de optages, kan du indstille i menuen Optagelse (se side 246). Klik dertil på knappen.

Alarm

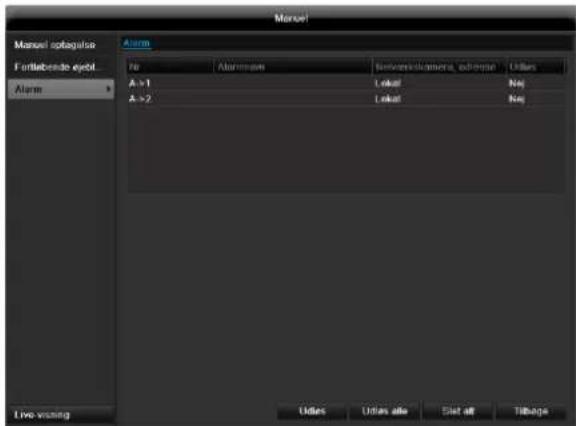

Manual Manual optogelise Fertlebende ejedl... Alarm Alarm No Aluminum Sovenskalamara, einkenter A > 1 Lokat Neg A > 2 Lokat Neg Live vesting Udes Ulas alle Eist all Tibags

For at koble en af alarmudgangene skal du vælge alarmudgangen med et venstreklik og klikke på Udløs for at koble en eller Udløs alle for at koble alle udgange. For nulstille udgangen/e igen skal du klikke på Slet eller Slet alle.

Nedlukning

Nedlukning Logout Nedlukning Genstart Afslut

Henvisning

• Vælg Logout for at spærre betjeningsmenuen.
• Vælg Nedlukning for at slukke apparatet.
- Vælg Genstart for at boote (slukke og tænde igen).

Rengøring og pleje af apparatet

Henvisning

Læs følgende henvisninger for at finde den mulige årsag til en fejl, før du ringer til serviceafdelingen.

Fejl	Årsag	Løsning
Ingen strøm	Netkablet er ikke tilsluttetNetafbryder på OFFStikdåsen er uden strøm	Tilslut netkablet korrekt til stikdåsenStil netafbryderen på ONTilslut evt. et andet apparat til stikdåsen
Intet billede	Skærmen er ikke indstillet til modtagelsenVideokablet er ikke tilsluttet korrektDen tilsluttede monitor er slukket	Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optagerenTilslut videokablet korrektTænd monitoren
Ingen lyd	Audiokablerne er ikke tilsluttet korrektApparater, der er tilsluttet via audiokablerne, er ikke tændt.Audio-tilslutningskablet er beskadiget	Tilslut audiokablerne korrektApparater, der er tilsluttet via audiokablet, er ikke tændtUdskift kablet
Harddisken fungerer ikke	Forbindelseskablerne er ikke tilsluttet korrektHarddisk defekt eller ikke systemkonform	Tilslut kablerne korrektUdskift harddisk med anbefalet harddisk.
USB-stik fungerer ikke	Apparatet understøttes ikkeUSB-hub blev anvendt	Tilslut korrekt USB-medium, USB 2.0Tilslut USB-mediet direkte
Netværksadgang ikke mulig	Netværkskablets tilslutning løsNetværksindstillinger (DHCP, IP-adresse etc.) forkerte	Sæt netværkskablet i.Kontrollér netværkskonfigurationen, og ret den evt..
Fjernbetjeningen fungerer ikke	Batterierne ikke lagt i, så polerne vender rigtigt (+,-), eller tommeFjernbetjeningen er for langt væk fra optagerenDer findes en forhindring mellem fjernbetjeningen og optagerenFor lys belysning eller lysstofrør?	Skift batterierne ud med nye. Ret fjern-betjeningen mod fjernbetjeningssensoren på apparatet for at styre apparatet med fjernbetjeningen.Anvend fjernbetjeningen inden for en afstand på 7 mFjern forhindringenUdeluk kraftigt lys fra lysstofrør
Optagelse er ikke mulig	Ingen HDD eller HDD ikke initialiseret	Indbyg og initialisér harddisk
Pludselig frakobling	Temperaturen i apparatet er for høj	Rengør apparatet, og fjern alle genstande, der forhindrer ventilationen

Tekniske data

Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier.

ABUS digitaloptager	TVVR60011	TVVR60021
Videokomprimering	H.264
Egnet til hybrid	Ja
Kameraindgange (analog)	8	16
Kameraindgange (IP)	8	16
Kameraudgange	8 (analog, 1,0 V s-s, 75 Ω)	16 (analog, 1,0 V s-s, 75 Ω)
Monitorudgange	Monitor: 1 x BNC (1,0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI, 4 x BNC-spot (1,0 V p-p, 75 Ω)
Driftsmodus	Triplex
Opløsning (live-visning)	HDMI/VGA:1920*1080/60 Hz(1080P),1600×1200/60 Hz, 1280*1024/60 Hz, 1280*720/60 Hz, 1024*768/60 Hz
Opløsning @ billedrate pr. kamera (optagelse)	Maks. 1920 x 1080p @ 25 fps
Samlet billedrate	400 fps	800 fps
Netværksbåndbredde (upload)	240	240
Netværksbåndbredde (down- load)	40	80
Kompressionstrin	Afhængigt af netværkskamera
Lagermedium	8 x SATA HDD	8 x SATA HDD
Datasikring	3 x USB 2.0, eSATA	3 x USB 2.0, eSATA
Visninger	1/4/6/8/9	1/4/6/8/9/16
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm, bevægelsesgenkendelse og alarm, bevægelsesgenkendelse eller alarm
Søgemodi	Efter hændelse, dato og tid
Alarmindgang (NO/NC)	8	16
Relæudgang	2 (belastbarhed: 12 V DC/1 A)	4 (belastbarhed: 12 V DC/1 A)
Brugertrin	2 (maks. 31 brugere)
Netværkstilslutning	1 x RJ45 10/100/1000 Mbps
Samtidig netværksadgang	128 kameraforbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport, indstillinger
DDNS	√
NTP	√
PTZ-styring	RS-485
PTZ-protokoller	PELCO-D
Alarmering	Akustisk adverselssignal, OSD-signal, e-mail, CMS
Audio	Line In: 1 x cinch (2,0 V s-s, 1 kΩ),Audio In 1-4: RCA (2,0 V s-s, 1 kΩ),Audio In 5-8: DB26 (2,0 V s-s, 1 kΩ),Audio Out: 2 x RCA (2,0 V s-s, 1 kΩ)	Line In: 1 x cinch (2,0 V s-s, 1 kΩ),Audio In 1-4: RCA (2,0 V s-s, 1 kΩ),Audio In 5-16: DB26 (2,0 V s-s, 1 kΩ),Audio Out: 2 x RCA (2,0 V s-s, 1 kΩ)
Styring	USB-mus, fjernbetjening (ikke indeholdt i leveringsomfanget)
Software	ABUS CMS-software
OSD-sprog	Tysk, engelsk, fransk, hollandsk, dansk, italiensk, polsk, tjekkisk, spansk
Spændingsforsyning	100~240 V AC, 6,3 A, 50~60 Hz	100~240 V AC, 6,3 A, 50~60 Hz
Effektforbrug	< 40 W (uden harddisk)	< 45 W (uden harddisk)
Driftstemperatur	-10 °C ~ +55 °C
Mål (BxHxD)	470 x 90 x 445 mm
Vægt	≤ 8 kg uden harddisk
Certificeringer	CE

Bortskaffelse

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater

Af miljøhensyn må apparatet ikke bortskaffes sammen med husholdningsaffaldet efter endt levetid. Bortskaffelsen kan foretages på de respektive indsamlingssteder. Følg de lokale forskrifter, när materialerne bortskaffes.

Bortskaf apparatet iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) om gamle elektro- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte din kommune. Information om indsamlingssteder for gamle apparater kan findes hos den lokale kommune/region, det lokale renovationsselskab eller hos din forhandler.

Henvisning vedr. håndteringen af batterier

• Læg altid batterier, så polerne vender rigtigt, forsøg ikke at genoplade de vedlagte batterier, og smid dem under ingen omstændigheder i åben ild! Anvend ikke forskellige batterier (gamle og nye, alkali og kul osv.) samtidigt. Tag batterierne ud, hvis du ikke anvender apparatet i et længere tidsrum. Ved ukorrekt brug er der fare for, at de eksploderer og løber ud!
• Husk miljøbeskyttelsen! Opbrugte batterier hører ikke til i husholdningsaffaldet! De skal afleveres på et indsamlingssted for gamle batterier.
• Pas på, at batterierne må ikke komme i hænderne på små børn. Børn kan tage batterierne i munden og sluge dem. Dette kan føre til alvorlige helbredsskader. Søg i dette tilfælde læge med det samme!

• Normale batterier må ikke oplades, opvarmes eller kastes i åben ild (fare for eksplosion!).

• Skift næsten afladede batterier rettidigt ud.

• Skift altid alle batterier samtidigt, og brug altid samme batterityper.

Vigtigt

Udløbne eller beskadigede batterier kan forårsage ætsninger på huden i tilfælde af berøring.

▶ Brug i dette tilfælde egnede beskyttelseshandsker.
▶ Rengør batterirummet med en tør klud.

Vigtigt henvisning vedr. bortskaffelse af batterier

Til dette produkt anvendes batterier, der er underlagt EF-direktivet 2006/66/EF, og som ikke må bortskaffes sammen med almindeligt husholdningsaffald.

Informér dig om de gældende bestemmelser i Danmark vedr. separat indsamling af batterier.

Korrekt bortskaffelse af batterier hjælper til at undgå negative påvirkninger af miljøet og sundheden.

Disse tegn findes på batterier, der indeholder skadelige stoffer:

Pb = batteriet indeholder bly

Cd = batteriet indeholder cadmium

Hg = batteriet indeholder kviksølv

Henvisning til RoHS EF-direktivet

Apparatet overholder RoHS-direktivet.

Overholdelsen af RoHS-direktivet betyder, at produktet eller komponenten ikke indeholder de følgende substanser i højere koncentrationer end følgende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er undtaget RoHS-direktivet:

a) 0,1 % bly (efter vægt)
b) Kviksølv
c) Hexavalent chrom
d) Polybrominat biphenyl (PBB) og polybrominat diphenylæter
e) 0,01 % cadmium (efter vægt)

Ordforklaring

Anvendte fagbegreber

1080i

HDTV-billedsignal med 1080 pixel og „Interlaced“-visning.

16:9

Sideforhold, der orienterer sig i forhold til bredbilled-displays i biografformater.

720p

Angivelsen af størrelse for displays: Afstand mellem nederste venstre hjørne og øverste højre hjørne – i tommer eller centimeter.

Browser

Oprindelig tænkt til omregning fra PAL- til NTSC-standard. CIF svarer til en videoopløsning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Udbredt bøsningstype til analoge audio- eller FBAS-videosignaler.

DDNS

Netværksfunktion, der holder IP-adresserne for sine clients parat i en database og aktualiserer dem.

DHCP

„Dynamic Host Configuration Protocol“

Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internet-router) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren og evt. WINS-serveren. På client-siden skal IP-adressens automatiske reference blot være aktiveret.

Domain

Domæne (navnerum), der anvendes til at identificere internetsider (f.eks. www.abus-sc.de).

Dual Stream

Dual stream betegner en videooverførselsmetode. Der foretages f.eks. en optagelse med høj opløsning og en overførsel med lav opløsning via netværket. Den såkaldte „main stream“ har en 4CIF-opløsning, den såkaldte „sub stream“ blot CIF.

DVR

Digitaler Video Recorder; en apparat til at optage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved optagelsen og gemmes f.eks. på harddisks.

FBAS/CVBS

„Farve-, billed-, basisbånd- og synkron-signal“. Den enkleste variant af videosignaler, også kaldet „composite-signal“. Billedkvaliteten er forholdsvis lav.

GIGABYTE

Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort).

H.264

(MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video-konferencesystemer.

HDD

„Hard Disk Drive“; harddisk (magnetpladelager)

Digitalt datalager i computere eller DVR'er.

HDVR

Hybrid-DVR; DVR til at optage analoge kameraer og netværkskameraer.

http

„Hypertext Transfer Protokoll“;

en metode til dataoverførsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser.

INTERLACED

Linjespringsmetode.

IP-adresse

En adresse i computernettet, der er baseret på internetprotokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nå dem dedikeret.

JPEG

Kompressionsmetode med få tab til fotos. De fleste digitalkameraer gemmer deres fotos i JPEG-format.

MPEG

Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billeder. På nogle dvd'er er de digitale audiosignaler komprimeret og optaget i dette format.

NTP

„Network Time Protocol“

Metode til tidssynkronisering via netværker. Også SNTP (Simple Network Time Protocol), der er en forenklet form.

NTSC

Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europæiske PAL-system: Et fuldt NTSC-billede består af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halvbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser.

OPL∅SNING

Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj opløsning (HDTV) arbejder mindst med 1280 x 720 billedpunkter.

PAL

„Phase Alternating Line“; europæisk farve-tv-system. Der anvendes 576 synlige billedlinjer, med linjerne, der anvendes til forvaltningssignaler, består et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder.

Farvesignalets faser skifter fra billedlinje til billedlinje.

PANEL

Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

Pc

En „personal computer“ kan anvendes som fjernforespørgselsplads enten med den medfølgende software eller via en browser.

Pixel

„Picture element“. Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverførsel eller -visning.

PIP

„Picture in picture“. Forkortelse for „billede-i-billede“-funktionen, hvor der samtidigt vises to signalkilder på skærmen. Den anden signalkilde overlapper i den forbindelse den første.

PPPoE

„PPP over Ethernet“ (Point-to-Point-Protocol)

Netværksoverførselsmetode til opbygning af forbindelse via opkoblede forbindelser, som f.eks. anvendes ved ADSL-tilslutninger.

PROGRESSIVE

Linjevis skandering elle billedvisning, i modsætning til linjespring eller „interlaced“.

PTZ

„Pan-Tilt-Zoom“

Drejning, hældning, zoom ved motoriserede kameraer.

TOMME (inch)

Skærmdiagonalens mål. En tomme svarer til 2,54 centimeter. De vigtigste typiske størrelser på 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm).

USB

„Universal Serial Bus“

Seriel busforbindelse til tilslutning af f.eks. lagermedier i løbende drift. Maks. anvendelig datarate ved USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

HDMI/VGA

„Video Graphics Array“. Inden for pc-området normalt interface til analoge videosignale – grundlæggende drejer det sig om RGB-signaler.

Om det interne harddiskdrev

Det interne harddiskdrev (HDD) er meget følsomt. Betjen apparatet i henhold til følgende vejledninger for at undgå harddiskfejl. Vigtige optagelser skal sikres på eksterne medier for at undgå uventede datatab.

i

Henvisning

• Bevæg ikke apparatet under drift.
• Fugt inde i apparatet kan kondensere og forårsage fejlfunktioner på harddiskdrevet.
• Når apparatet er tændt, må netstikket aldrig trækkes ud eller strømforsyningen afbrydes med, när apparatet sikringskontakten.
• Bevæg ikke apparatet umiddelbart efter, at det er slukket. Udfør følgende trin for at bevæge apparatet:
• Vent mindst to minutter efter meddelelsen OFF (apparatets display).
• Træk netstikket ud.
• Flyt apparatet.
• Ved en strømsvigt under driften af apparatet kan data på harddisken mistes. Anvend en nødstrømsforsyning!
• Harddisken er meget følsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige harddisken efter en driftstid på et par år. Tegn herpå er uventede standsning af afspilningen og synlige mosaik-effekter på billedet. Evt. er der ingen varsler om en defekt ved harddisken.
• Ved en defekt er det ikke muligt at afspille optagelser. I dette tilfælde skal harddisken udskiftes.

ABUS Hybrid videooptager DVR

TVVR60011 / TVVR60021

Producent

Denne manual hører sammen med dette produkt.

Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service.

Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i in- dekset.

Polski
