TVVR45021 - Magnétoscope ABUS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Enregistreur vidéo numérique (NVR)
Nombre de canaux	8 ou 16 canaux
Connexion réseau	Oui
Résolution d'enregistrement	Non précisé
Compression vidéo	Non précisé
Stockage interne	Non précisé
Sorties vidéo	Non précisé
Alimentation	Non précisé
Interface utilisateur	Boutons et molette de contrôle
Compatibilité caméras	Non précisé
Fonctions réseau	Accès à distance possible
Normes de sécurité	CE
Dimensions	Non précisé
Poids	Non précisé
Version du manuel	1.0

FOIRE AUX QUESTIONS - TVVR45021 ABUS

Comment connecter mon magnétoscope ABUS TVVR45021 à ma télévision ?

Utilisez un câble RCA pour connecter les prises vidéo et audio du magnétoscope aux prises correspondantes de votre télévision. Assurez-vous de sélectionner la bonne source sur votre téléviseur.

Pourquoi mon magnétoscope ne lit-il pas les cassettes ?

Vérifiez si la cassette est insérée correctement et si elle n'est pas endommagée. Nettoyez la tête de lecture avec un kit de nettoyage pour magnétoscope si nécessaire.

Comment programmer un enregistrement sur le magnétoscope ABUS TVVR45021 ?

Accédez au menu d'enregistrement, sélectionnez la date et l'heure de début et de fin de l'enregistrement, puis choisissez la chaîne souhaitée avant de valider la programmation.

Mon magnétoscope affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Vous pouvez également essayer de redémarrer le magnétoscope ou de le réinitialiser aux paramètres d'usine.

Comment nettoyer la tête de lecture de mon magnétoscope ?

Utilisez un kit de nettoyage pour magnétoscope, qui contient des bandes spéciales. Suivez les instructions fournies avec le kit pour un nettoyage en toute sécurité.

Le magnétoscope ne s'allume pas, que faire ?

Vérifiez si l'appareil est bien branché à une prise fonctionnelle. Testez avec un autre câble d'alimentation si nécessaire. Si le problème persiste, contactez le service après-vente.

Puis-je enregistrer une émission pendant que je regarde une autre ?

Cela dépend des fonctionnalités de votre magnétoscope. Si votre modèle supporte l'enregistrement simultané, consultez le manuel pour savoir comment configurer l'enregistrement tout en regardant une autre chaîne.

Comment supprimer des enregistrements sur mon magnétoscope ?

Accédez à la liste des enregistrements, sélectionnez l'enregistrement que vous souhaitez supprimer et choisissez l'option de suppression. Confirmez votre choix.

MODE D'EMPLOI TVVR45021 ABUS

Ce mode d'emploi apparaite a de produit.

Il contient des recommendations en ce qui concerne sa mise en service et sa manutention.

Veuillez en tener compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile! Vous trouvrez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Nederlands

Vue d'ensemble de l'appareil 232

Commandedusysteme 233

Généralités 233

Dispositifs de commande sur l'appareil 233

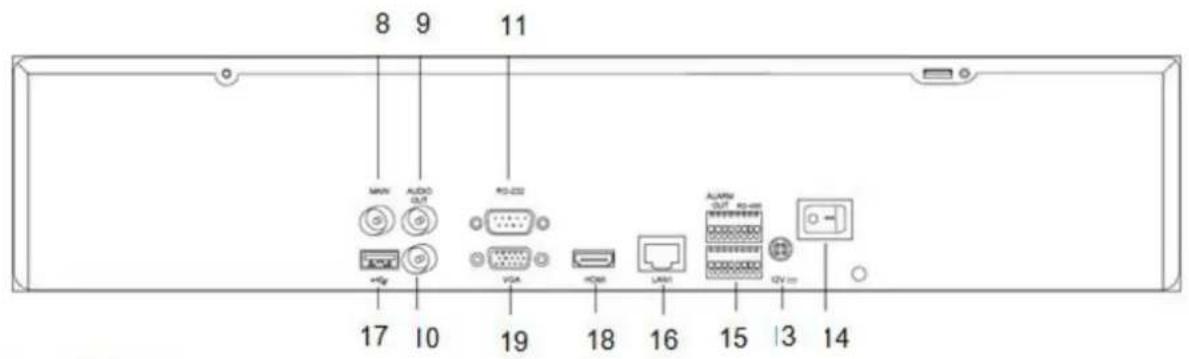

Connecteurs au dos de l'appareil 234

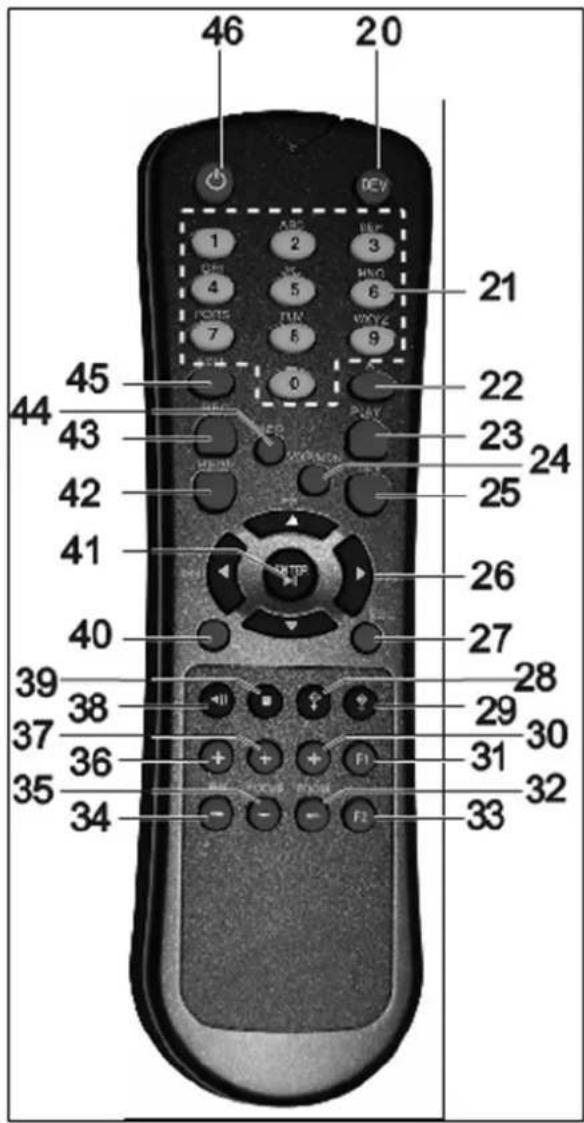

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Monjours du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Préface 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

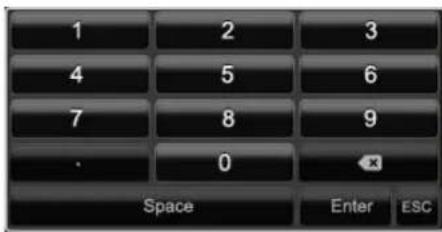

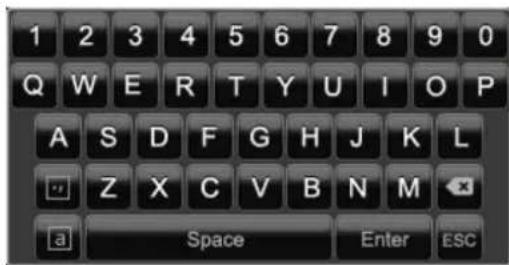

Clavier virtue 257

Demarrage de I'appareil 257

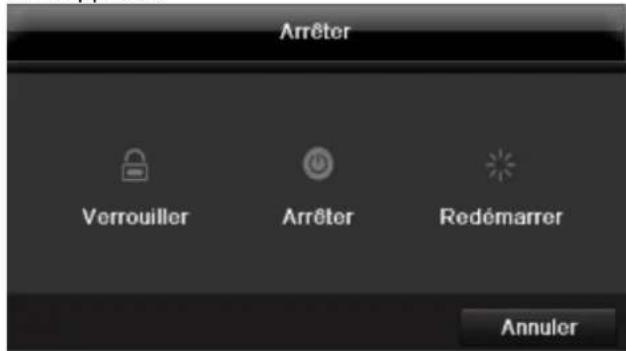

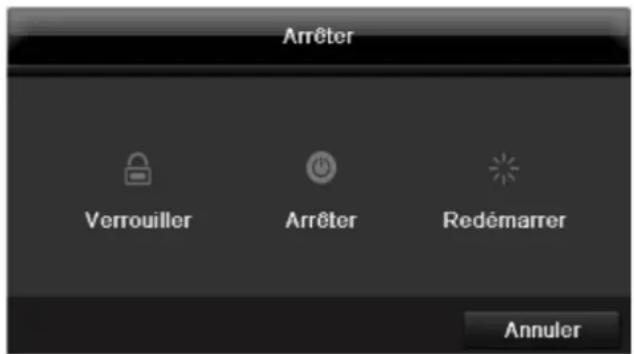

Arreter,verrouiller,redemarrer l'appareil 257

Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date / temps. 259

Parametres reseau 260

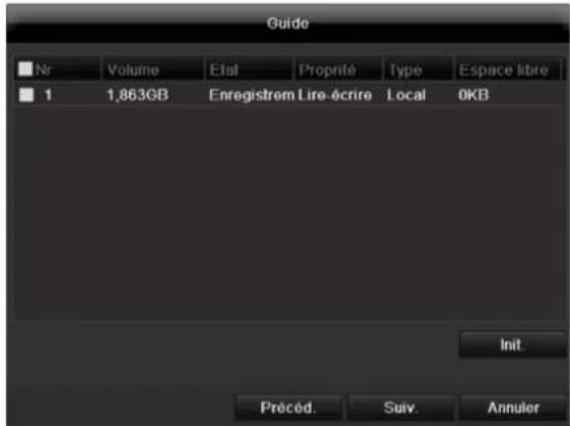

Gestion des disques durs 260

Configuration de cameras réseau 260

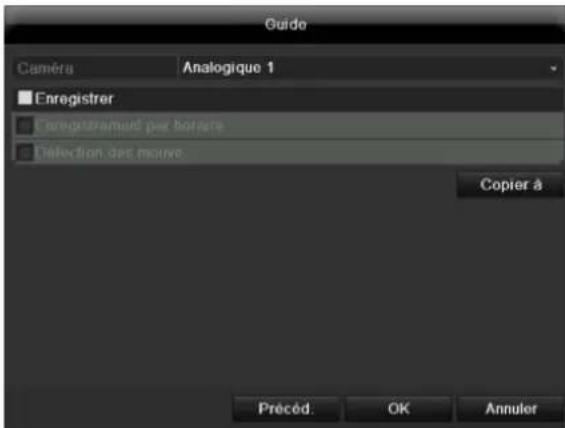

Enregistrementamera. 261

Mode live 262

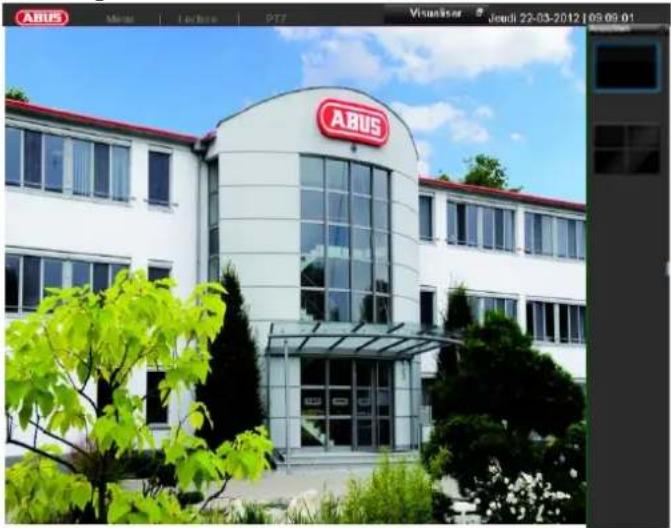

Vued'ensemble 262

Symboles d'etat 262

Menucontextuel en cas de commande à la souris 262

Barre de selection sur I'imagé de laamera. 263

Réglages 264

Configuration de la sortieamera 264

Restitution 265

Généralités 265

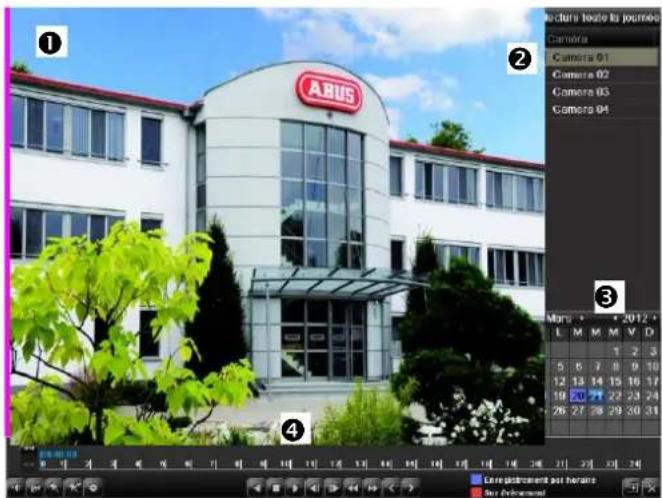

L'écran de visualisation 265

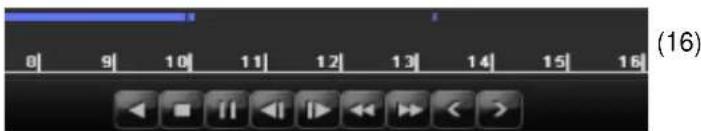

Commande via champ de contrôle 265

Clicdroit sur lecture en cours 266

Menu principal 267

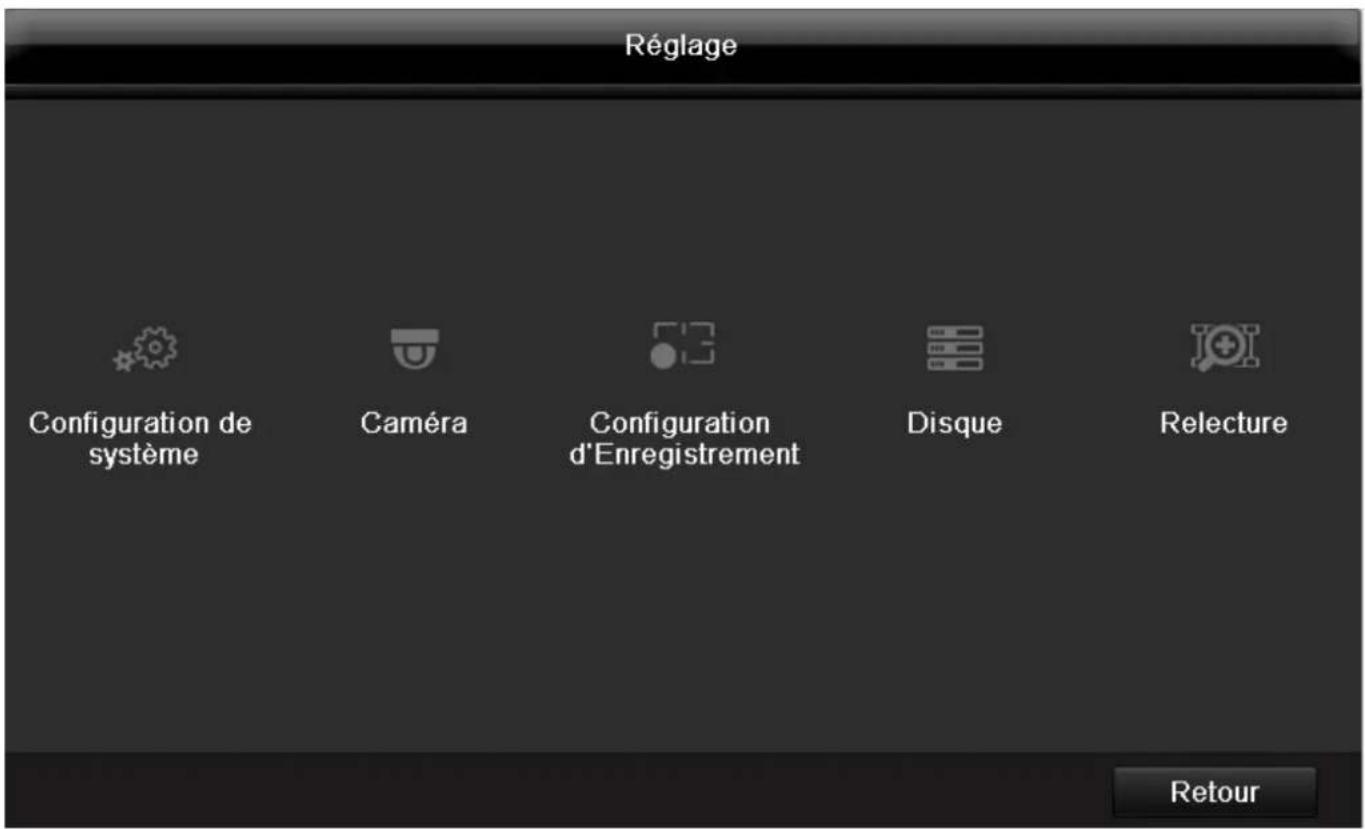

Vue d'ensemble des menus 267

Description de la menu 267

Configuration de système 269

Apercu 269

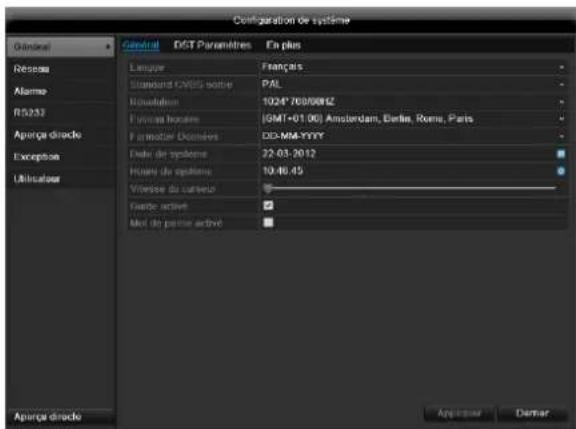

Général 269

Terminologie 270

Agencement d'un réseau 271

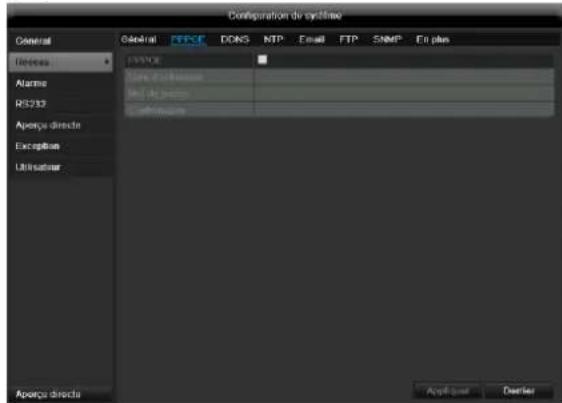

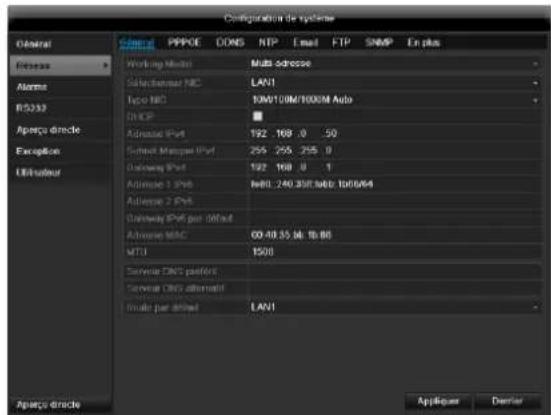

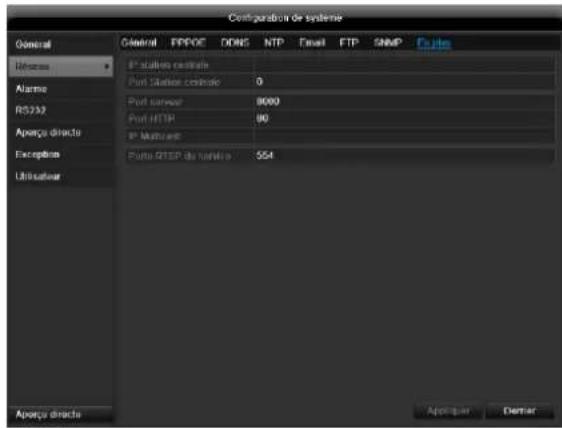

Configuration réseau 271

RS-232 276

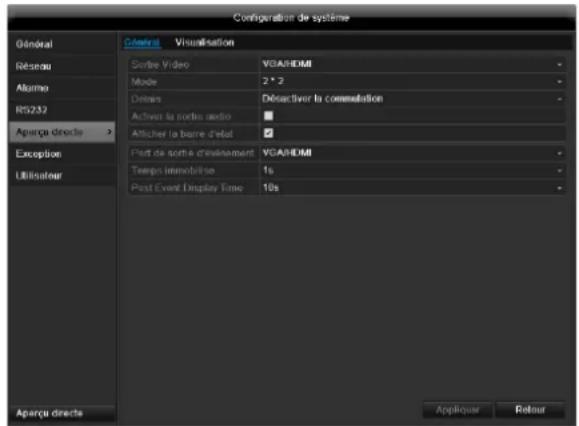

Apercu directe 276

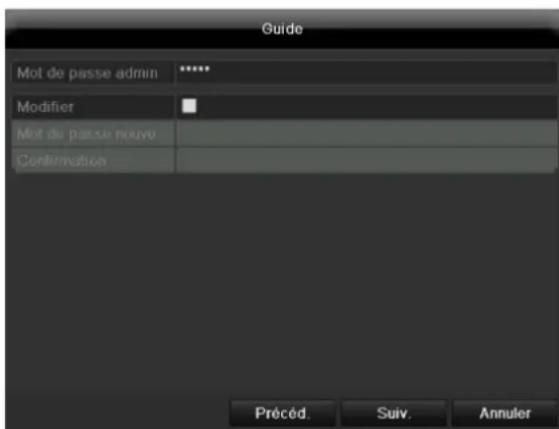

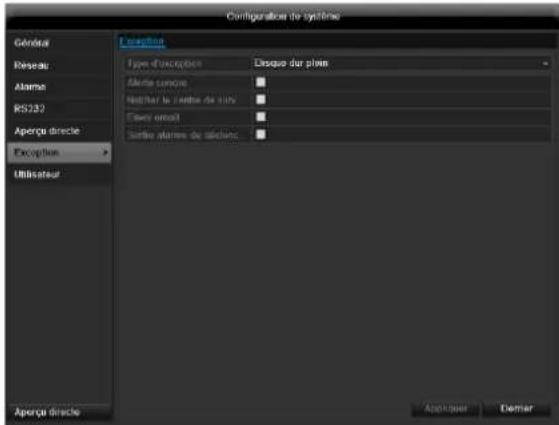

Avertissement 277

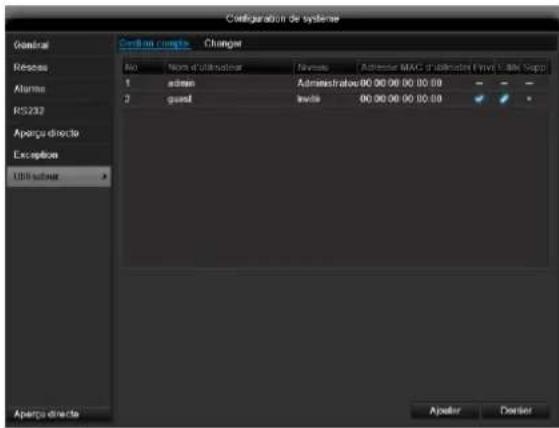

Utilisateur 277

Camera 279

Camera 279

OSD 279

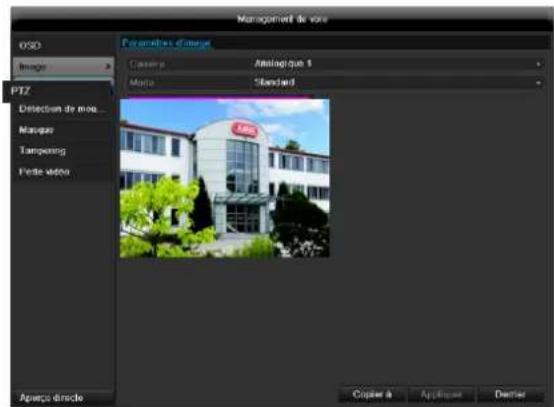

Image 279

PTZ 280

Movement 280

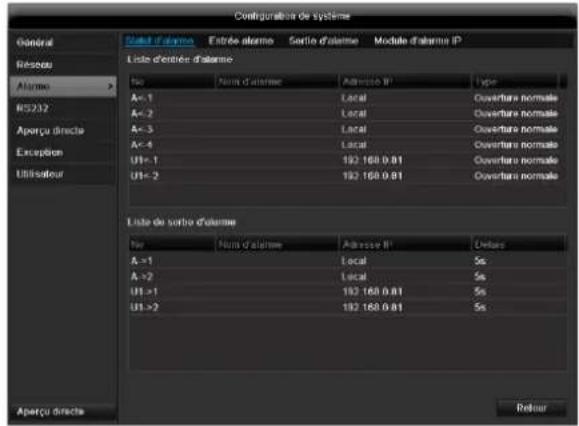

Alarme 281

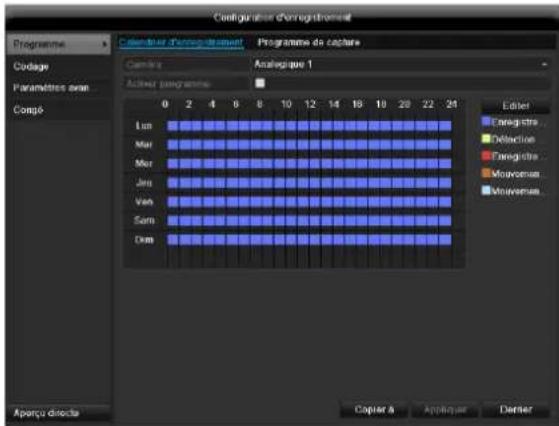

Configuration d'Enregistrement 282

Configuration 282

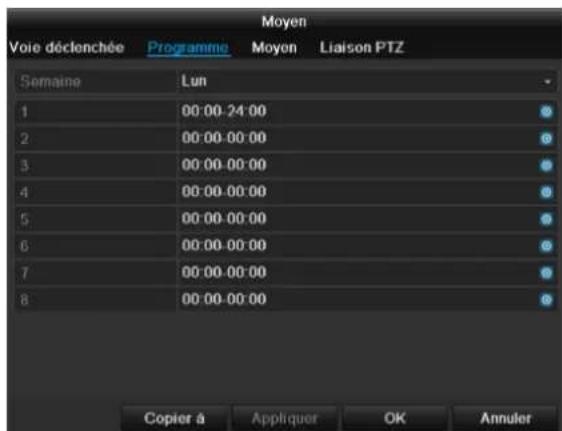

Planning 282

Codage 283

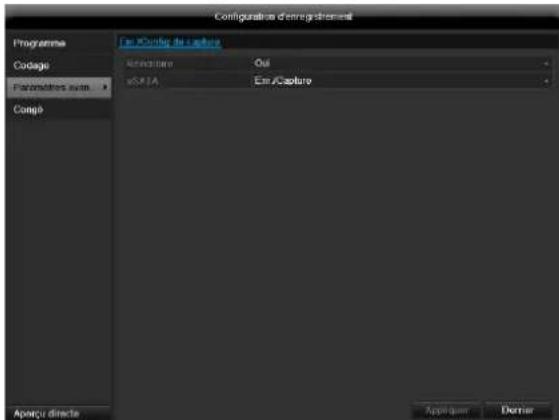

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Monjours du disque dur 285

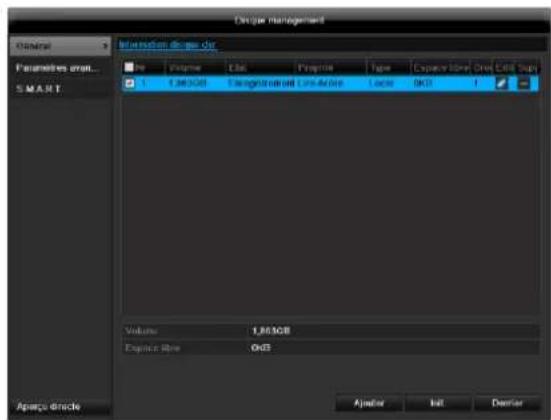

Paramètres d'administration du disque dur. 285

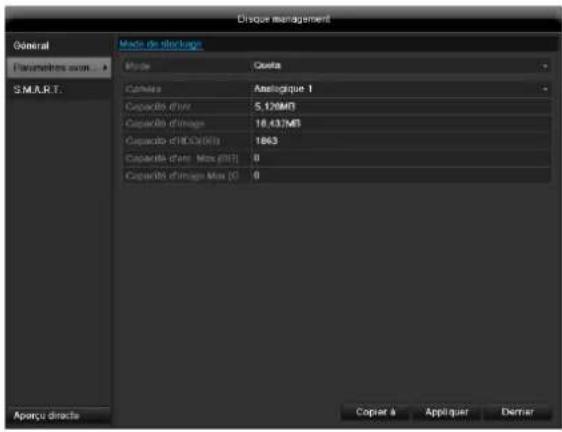

Configurations disques durs des cameras 286

Vérification de l'etat du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

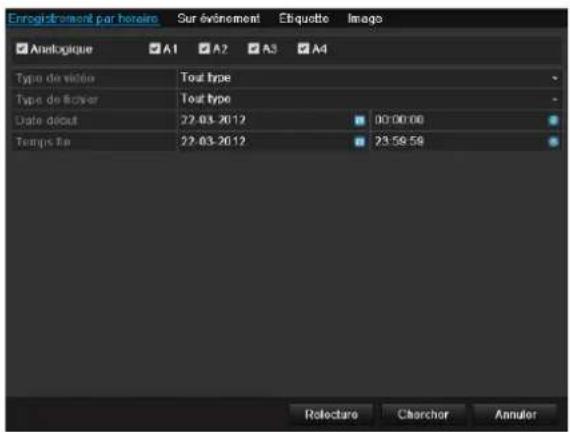

Enregistrement par hora 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

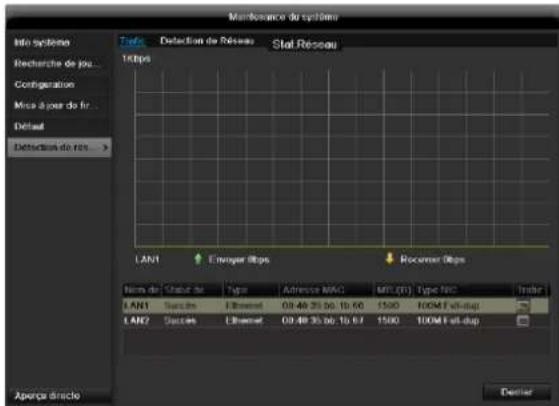

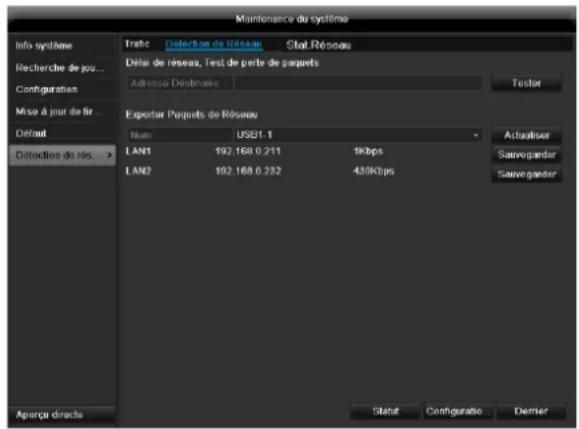

Réseau 292

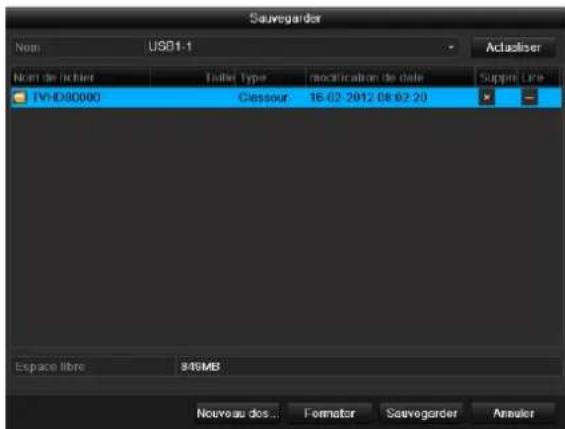

Sauvegarder 294

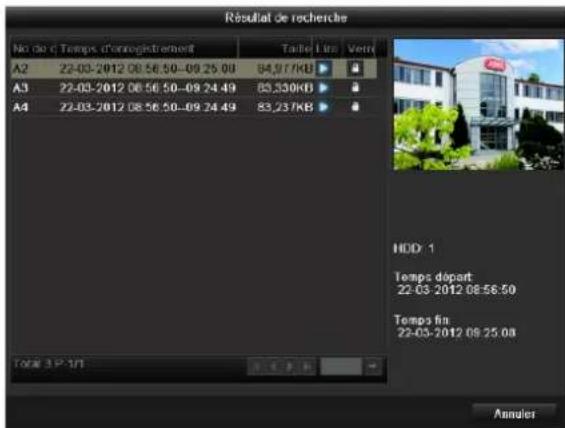

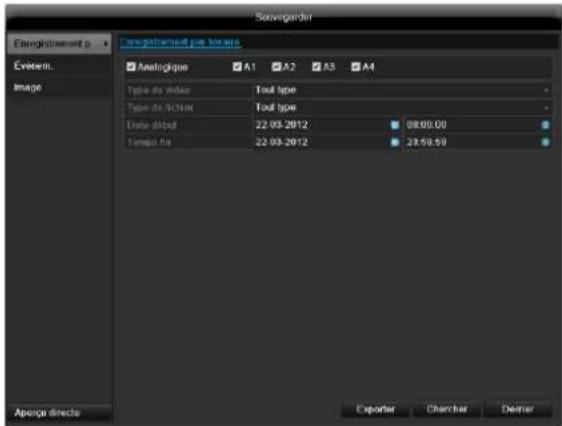

Enregistrement par hora 294

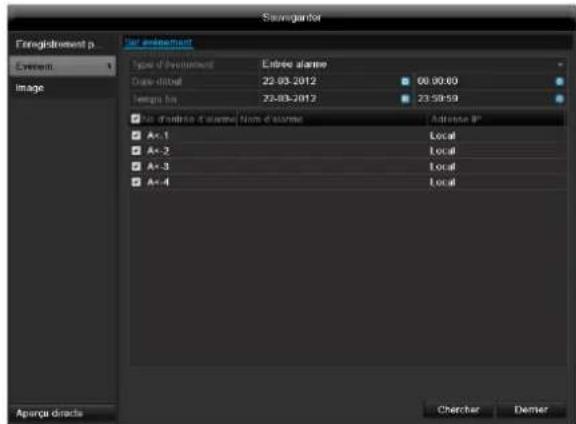

Événement (type d'évenement « Entrée alarme ») 295

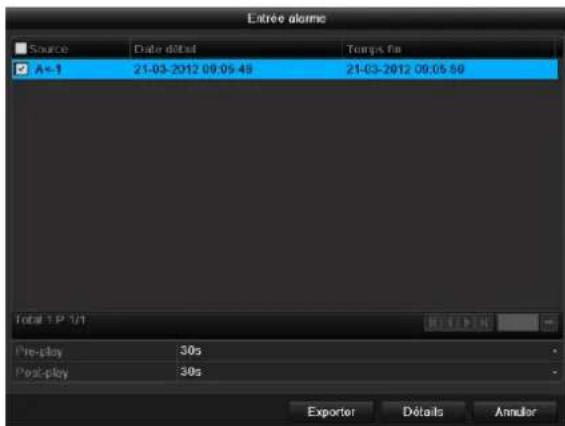

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregisterer 296

Capture continue 296

Alarmenuvel 296

296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Elimination des déchets 300

Remarque concernant la directive européenne sur les apparciels électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'elimination de piles 301

Remarque concernant la directive europeenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

A propos du mecanisme interne d'un disque dur 304

Oeenvolgende directe beelden 220
Alarm 220
Oplossen van storingen 221
Recorder reinigen en onderhoden 221
Opmerking 221
Technische gegevens 222
HDD opslagcapaciteit 223
Overzicht van verbinding combinaties 223
Afvoeren 224
Verwijzing waar de EG-richtlijn voor oude elektrische- en elektronische apparatuur 224
Informatie over de omgang met batterijen 224
Belangrijke opmerking met betrekking tot het afvoeren van batterijen 225
EU-richtlijn 2002/95/EG (RoHS-richtlijn) 225
Glossarium 226
Gebruikevaktermen 226
Over de ingebouwde harde schijf 228
Vue d'ensemble de l'appareil 232
Commandedusysteme 233
Généralités 233
Dispositifs de commande sur l'appareil 233
Connecteurs au dos de l'appareil 234
Touches de commande sur la télécommande 236
Commande à la souris 236
Guide de démarrage rapide 252
Avant de commencer 252
Monjours du disque dur 252
Branchements 252
Configuration de l'appareil 252
Consignes de sécurité importantes 253
Explication des symboles 253
Utilisation appropriée 253
Généralités 253
Alimentation en courant 253
Surcharge/surtension 254
Cables 254
Lieu d'installation/Environnement 254
Télécommande 254
Maintenance et entretien 255
Accessoires 255
Mise en service 255
Enfants 255
Préface 256
Informations d'ordre général 256
Déballage 256
Contenu de la livraison 256
Clavier virtue 257
Demarrage de I'appareil 257
Arreter,verrouiller,redemarrer l'appareil 257
Indicateurs d'etat 258

Contents

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date / temps. 259

Paramètres réseau 260

Gestion des disques durs 260

Configuration de cameras reseau 260

Enregistrement camera. 261

Mode live 262

Vued'ensemble 262

Symboles d'etat 262

Menu contextuel en cas de commande à la souris 262

Barre de selection sur l'imag de laamera. 263

Réglages 264

Configuration de la sortieamera 264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clicdroit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description de la menu. 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Aperçu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Mouvement 280

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Monjours du disque dur 285

Parametres d'administration du disque dur. 285

Configurations disques durs des cameras 286

Vérification de l'etat du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par hora 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par hora 294

Événement (type d'évenement « Entrée alarme ») 295

Evénement (type d'événement « Détction de mouvement ») 295

Manuel Management 296

Enregisterer 296

Capture continue 296

Alarmenuvel 296

296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Elimination des déchets 300

Remarque concernant la directive européenne sur les apparciels électriques et electroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'elimination de piles 301

Remarque concernant la directive europeenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

A propos du mecanisme interne d'un disque dur 304

Vue d'ensemble de l'appareil 232

Commandedusysteme 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Monjours du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Prelude 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtue 257

Demarrage de I'appareil 257

Arreter,verrouiller,redemarrer l'appareil 257

Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date / temps. 259

Parametres reseau 260

Gestion des disques durs 260

Configuration de cameras réseau 260

Enregistrementamera. 261

Mode live 262

Vue d'ensemble 262

Symboles d'etat 262

Menucontextuel en cas de commande à la souris 262

Barre de selection sur l'imagé de laamera. 263

Réglages 264

Configuration de la sortieamera 264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clicdroit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description de la menu 267

Configuration de système 269

Apercu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Apercu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Movement 280

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Monjours du disque dur 285

Parametes d'administration du disque dur. 285

Configurations disques durs des cameras 286

Vérification de l'etat du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par hora 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par hora 294

Événement (type d'évenement « Entrée alarme ») 295

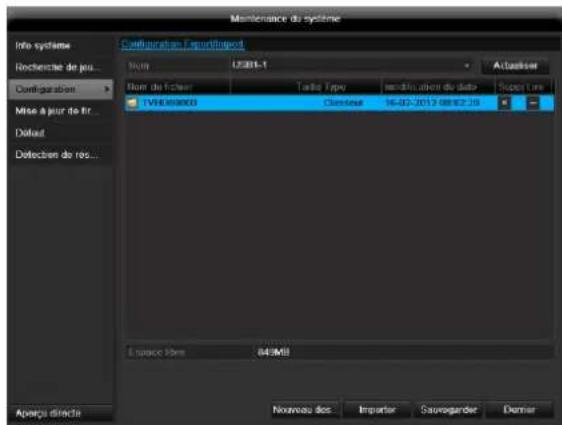

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregisterer 296

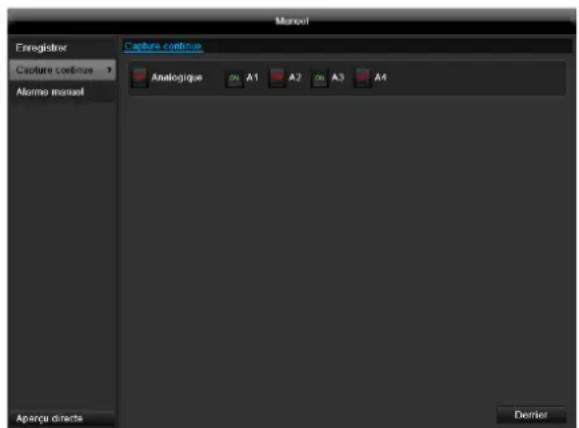

Capture continue 296

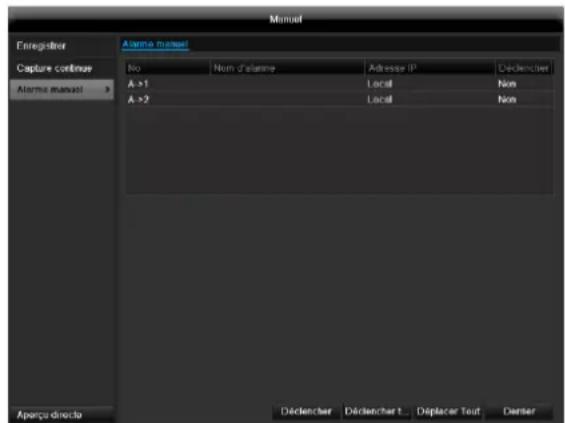

Alarmenuvel 296

296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Elimination des déchets 300

Remarque concernant la directive européenne sur les apparciels électriques et electroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'elimination de piles 301

Remarque concernant la directive europeenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

A propos du mecanisme interne d'un disque dur 304

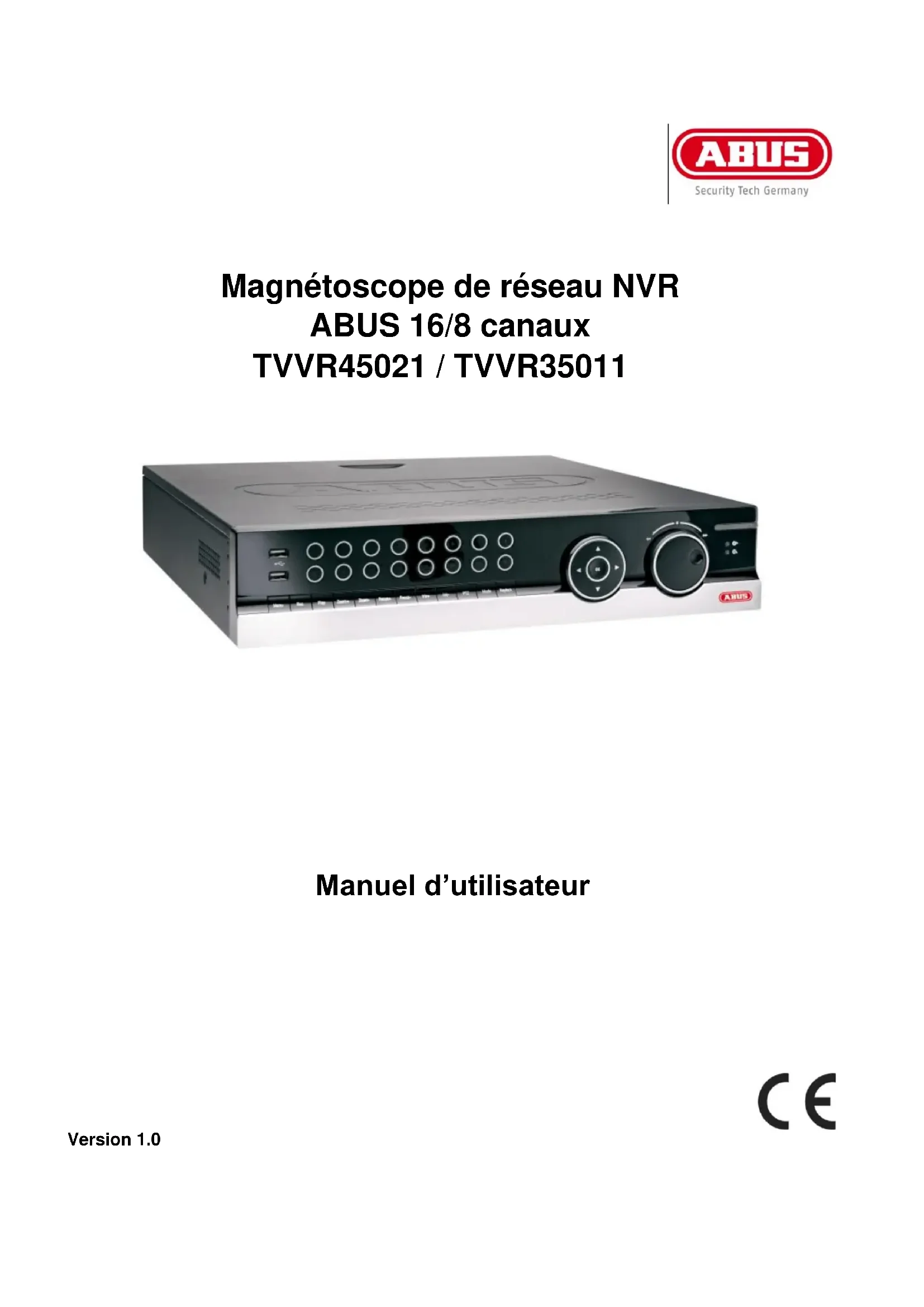

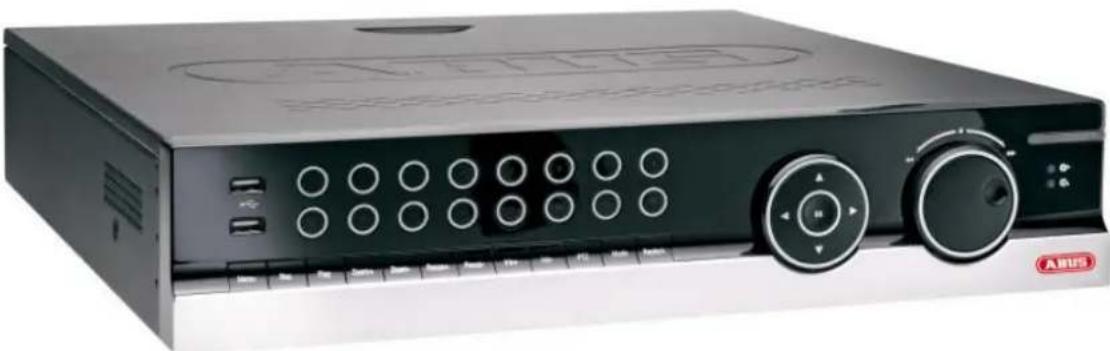

Magnétoscope de réseau NVR ABUS 16/8 canaux TVVR45021 / TVVR35011

Manuel d'utilisateur

Français

Ce mode d'emploi apparaite a ce produit.

Il contient des recommendations concernant sa mise en service et sa manutention.

Veuillez en tener compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouvrez le récapitulatif des indications du contenu dans la table des matières avec mention de la page correspondante.

Veuillez respecter les instructions du guide de démarrage rapide fourni séparément, ainsi que les remarques du CD, notamment dans la documentation concernant la 'commande par interface Internet' et par 'logiciel'.

Vou les trouvez sur Internet à l'adresse www.abus.com

Vue d'ensemble de l'appareil

Voir Commande du système p.233.

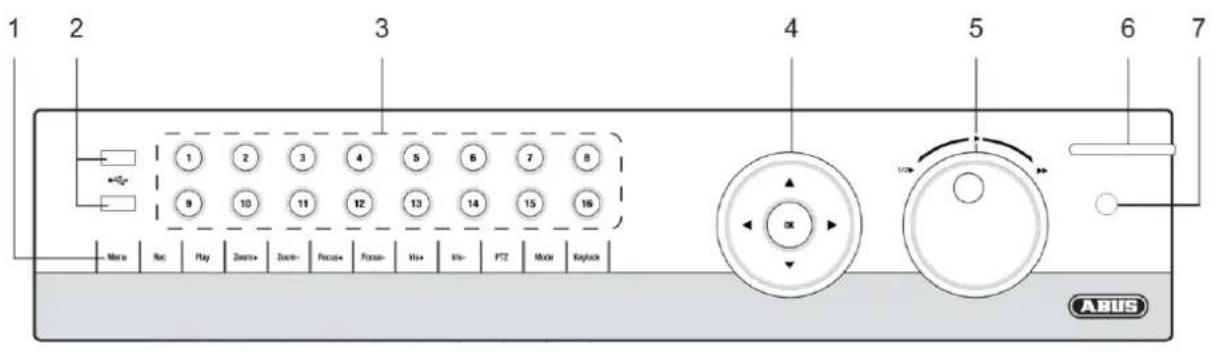

Panneau avant

Panneau arrête TVVR35011
Panneau arrête TVVR45021

Commande du système

Généralités

Vouppouvez piloter I'appareil comme suit :

Dispositifs de commande sur le devant de l'appareil

Télécommande

Souris USB

Dispositifs de commande sur l'appareil

Remarque

Voir la vue d'ensemble de I'appareil, p. 1.

N°	Désignation Fonction
1	Touches de commande de l'enregistreur : MENU : · Affichage du menu principal · Activation/désactivation du son des touches (appuyer pendant 5 secondes) REC : · Affichage du menu pour l'enregistrement ma-nuel PLAY : · Affichage du menu Visionnage ZOOM+ : · Agrandissement d'un fragment d'image en mode PTZ ZOOM- : · Réduction d'un fragment d'image en mode PTZ · Commutation sortie video en mode live : Mo- niterur - Spot Monitor ou Video Out - Video Spot Out FOCUS+ : · Mise au point en mode PTZ FOCUS- : · Mise au point en mode PTZ IRIS+ : · Ouverture de l'iris IRIS- : · Fermeture de l'iris en mode PTZ PTZ : · Activation de la commande PTZ MODE · Changement de mode d'affichage KEYLOCK · Verrouillage des touches de commande
2	Ports USB : pour appareils USB 2.0 externes (par ex. souris, disque dur externe ougraveur DVR)

N°	Désignation Fonction
3	Touches de sélection deamera 1, 2, 3, ... : Indication de l'état de laamera : · s'allume en blanc : laamera est raccordée. · s'allume en bleu : laamera raccordée enregistr • ne s'allume pas : aucuneamera raccordée en mode live : · sélection d'uneamera et affichage en mode plein écran
4	Croix de navigation : pendant le visionnage : · ▲, ▼ Réglage de la vitesse · <, > Jour précédent/suivant en mode live : · sélection du canal · dans les menus : · navigation Touche OK · Enfoncerpendant 5 secondes pourmettre l'appareil sous/hors tension · Confirmation de la sélection · Activation/désactivation case à cocher Pendant le visionnage : · PLAY/PAUSE Mode Single Play : · transfert d'un seul cadre
5	Jog-Shuttle : pendant le visionnage : · anneau extérieur (Shuttle Ring) pour avan- cement/retour rapide dans les menus : · l'anneau interieur déplace le curseur vers le haut/le bas · l'anneau extérieur déplace le curseur vers la gauche/la droite en mode live : · sélection du canal
6	Voyant d'été NVR : Indication de l'état de l'appareil : · s'allume durablement en blanc : état du sys- tème OK · clignote en blanc : état du système OK, pa- ramètres d'enregistrement enregistrres, mode de surveillance activé · s'allume durablement en bleu : au moins uneamera est en train d'enregistrer · s'allume durablement en rouge : une main- tenance du système s'impose
7	Récepteur IR : pour la télécommande

Connecteurs au dos de l'appareil

Remarque

Voir la vue d'ensemble, p. 186.

N°	Désignation Fonction
8	VIDEO OUT: Sortie matériel BNC Connecteur BNC pour sortie matériel pour raccordement d'un monitateur en tant qu'alternative à la sortie VGA-/HDMI (n° 18 et 19)
9	AUDIO OUT: Sortie audio BNC (TVVR35011) Sortie audio Cinch (TVVR45021) (synchronisation avec la sortie matériel)
10	LINE IN: Sortie audio BNC (TVVR35011) Entrée audio Cinch (TVVR45021) (il n'y a pas d'enregistrement, seulement une transmission sur le réseau)
11	RS-232: Port série - touche non attribuée
12	eSATA connexion (TVVR45021 uniquement) Port série pour disque dur externe SATA
13	Raccordement au réseau: 100-240 V CA, 50-60 Hz (TVVR45021) 12 V CC, 3 A (TVVR35011)
14	Interrupteur de réseau
15	ALARM IN: Connecteur RS485 pour caméras PTZ 4/16 entrées d'alarme au maximum ALARM OUT: 2/4 sorties de reliais au maximum
16	LAN: Connecteur Ethernet-LAN
17	USB: Port USB
18	HDMI: Connecteur de moniteur HDMI
19	VGA: Connecteur de moniteur VGA (9 broches), si-gnal sortie matériel

Télécommande (TVAC40930)

Touches de commande sur la télécom mande

i	Remarque Voir le schéma de la télécommande, p.189.
N°	Désignation Fonction
20	DEV: Attribution de l'ID de l'appareil à la télécom- mande
21	Touches alphanumériques: • Sélection de laamera (canal) en mode live • Saisie de lettres et de chiffres dans les champs
22	A: Changement de mode de saisie (majus- cules/minuscules, symboles, chiffres)
23	PLAY: Démarrer le visionnage
24	VOIP: • Touche non attribuée
25	PREV: Changement de mode d'affichage en mode live
26	Touches de navigation: pendant le visionnage: • ▲, ▼Réglage de la vitesse • ∠, ∠Jour précédent/suivant en mode live: • sélection de laamera (canal) • dans les menus: • navigation
27	ESC: • Touche non attribuée
28	touche non attribuée
29	touche non attribuée
30	Zoom + : agrandissement d'un fragment d'image en mode PTZ
31	F1: dans des listes • Sélection de toutes les options
32	Zoom - : réduction d'un fragment d'image en mode PTZ
33	F2: pour parcourir les onglets
34	IRIS- : en mode PTZ: • Fermeture de l'iris
35	Focus- : en mode PTZ: • réduction d'un fragment d'image en mode PTZ
36	IRIS+ : en mode PTZ: • ouverture de l'iris
37	Focus+ : en mode PTZ: • agrandissement d'un fragment d'image en mode PTZ

38	«II: Pause / Lecture arrière
39	■: Arrête la lecture
40	PTZ: Activer la commande PTZ
41	Touché Enter «II: • Confirmation de la seLECTION • Activation/désactivation case à cocher Pendant le visionnage: • PLAY/PAUSE Mode Single Play: • transfert d'un seul cadre
42	MENU: • Affichage du menu principal • Activation/désactivation du son des touches (appuyer pendant 5 secondes)
43	REC: Ouvrir/démarrer l'enregistrement manuel
44	INFO: • Activer un autre moniteur en mode live
45	EDIT: Fonction générale: • activation saisie de texte ; retardarrière dans des champs texte
46	POWER: Mise sous/hors tension (appuyer pendant 5 se- condes)

Commande à la souris

i Remarque La description mentionnée ci-dessous dans le manuel s'effectue a la souris. L'appareil peut etre utilise avec une souris USB. Raccordez la souris au port USB.

Touche	Fonction
gauche	Simple clic :Sélection dans un menu, activation d'un champ de saisie ou d'un ongletDouble clic :Changement du mode d'affichage Une image-Plusieurs images en mode live et visi-sionnage Cliquer et glisser :en mode PTZ : commande des caméras réglages des plages ou des zones d'alarme
droite	Simple clic :Affichage du menu contextuel
molette	en mode Live :affichage des images de la caméra précé-dente/suivanteDans les menus :faire défilier les menus

Geräteübersicht 3

Systembedienung 4

Allgemeines 4

Bedienelemente am Gerat 4

Vue d'ensemble de I'appareil 232

Commandedusysteme 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Monjours du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Prelude 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtue 257

Demarrage de I'appareil 257

Arreter,verrouiller,redemarrer l'appareil 257

Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date / temps. 259

Parametres réseau 260

Gestion des disques durs 260

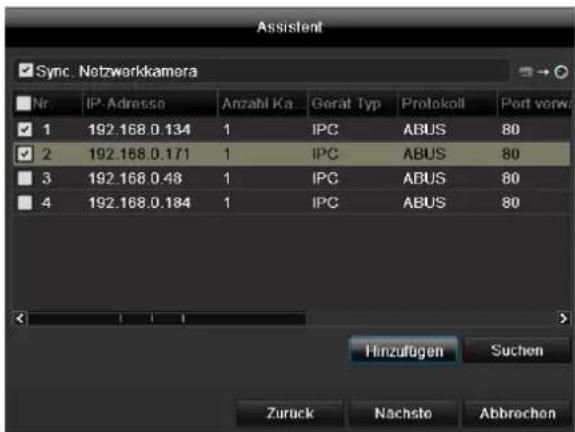

Configuration de cameras réseau 260

Enregistrement camera. 261

Mode live 262

Vue d'ensemble 262

Symboles d'etat 262

Menucontextuel en cas de commande à la souris 262

Barre de selection sur I'image de laamera. 263

Réglages 264

Configuration de la sortieamera 264

Restitution 265

Généralités 265

L'écran de visualisation 265

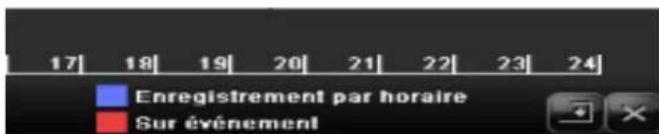

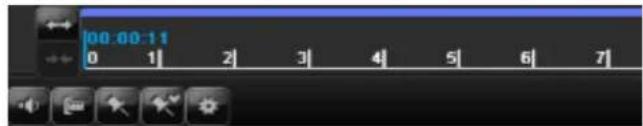

Commande via champ de contrôle 265

Clicdroit sur lecture en cours 266

Menu principal 267

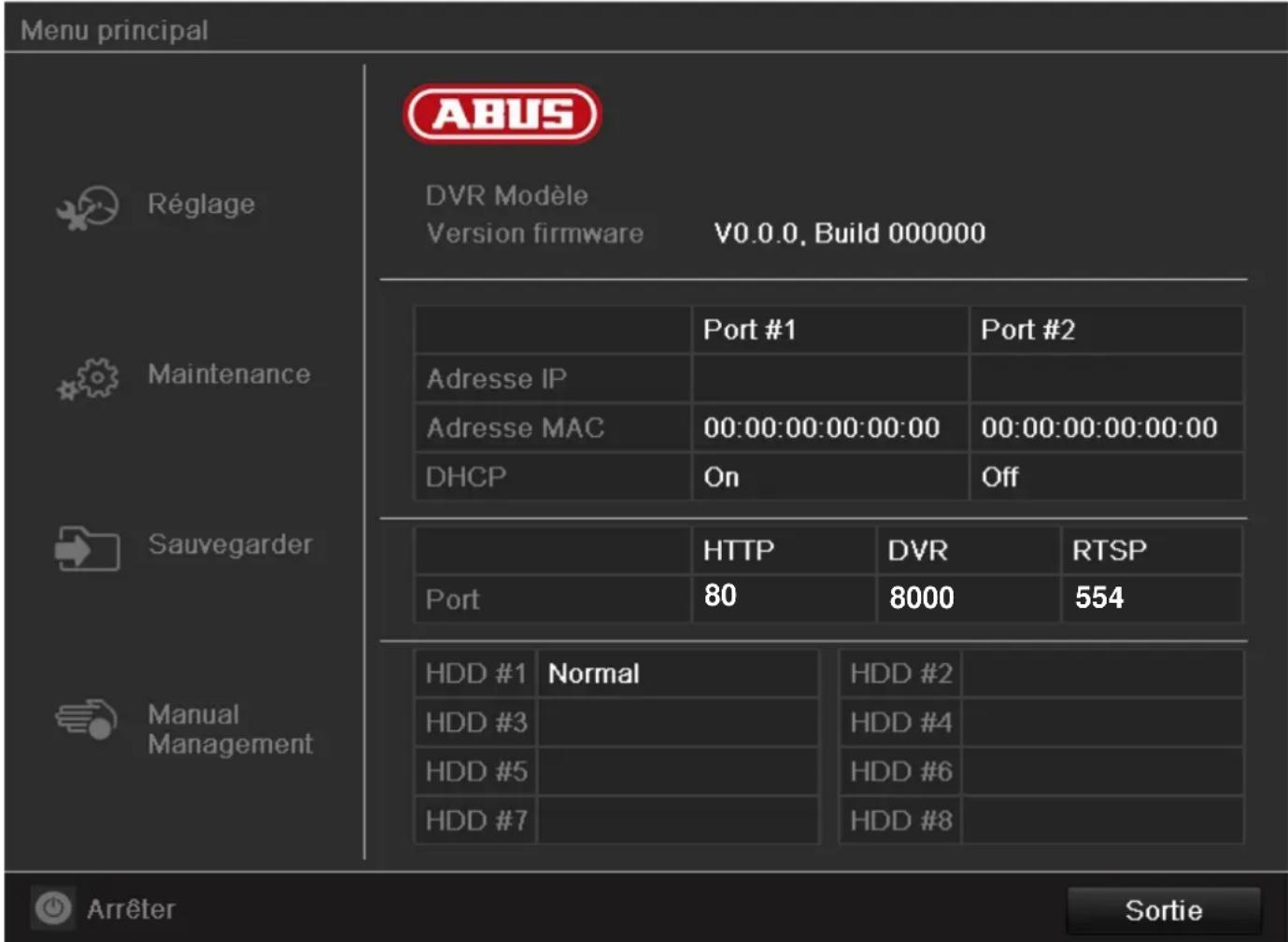

Vue d'ensemble des menus 267

Description de la menu. 267

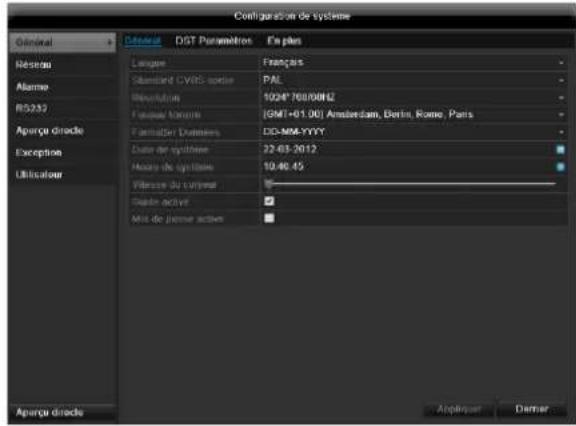

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Apercu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

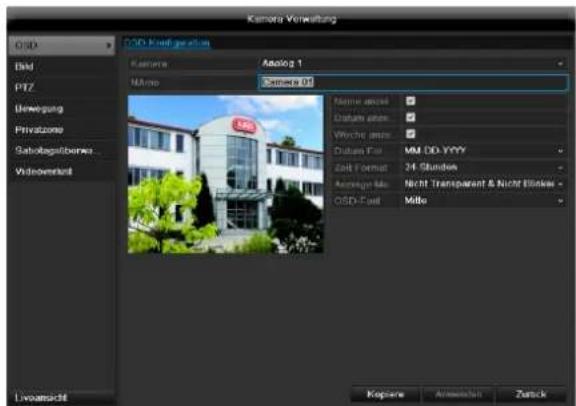

OSD 279

Image 279

PTZ 280

Mouvement 280

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Monjours du disque dur 285

Parametes d'administration du disque dur. 285

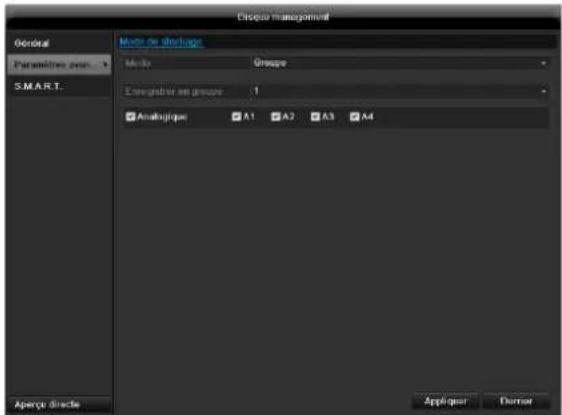

Configurations disques durs des cameras 286

Vérification de l'etat du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par hora 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

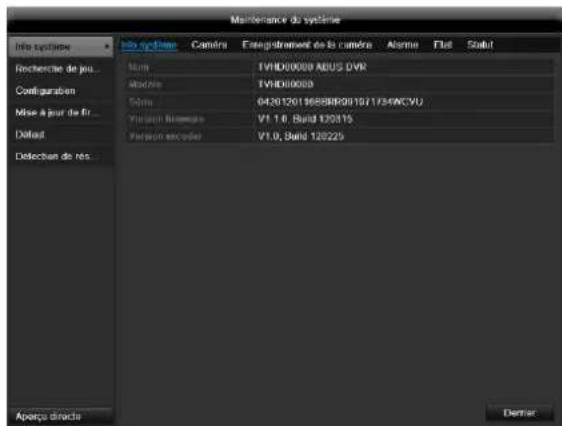

Info système 290

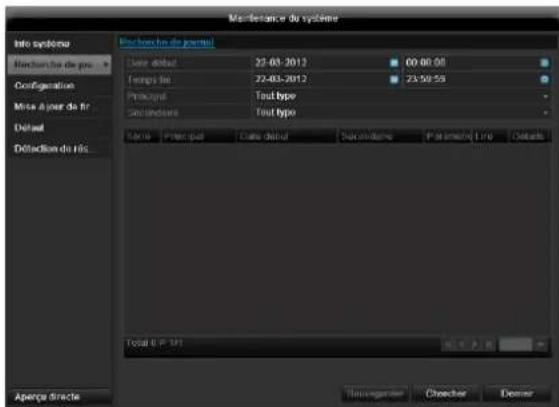

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut 292

Réseau 292

Sauvegarder 294

Enregistrement par hora 294

Evénement (type d'évenement « Entrée alarme ») 295

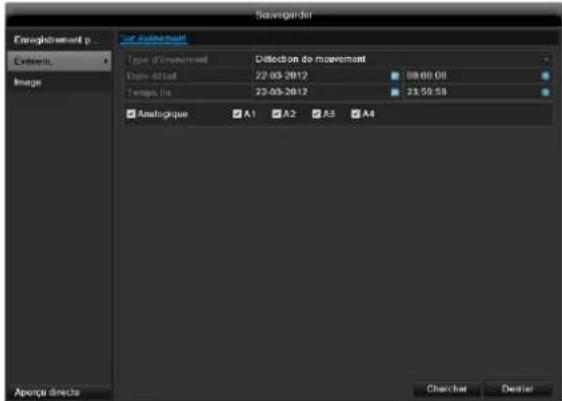

Evénement (type d'événement « Détection de mouvement »). 295

Manuel Management 296

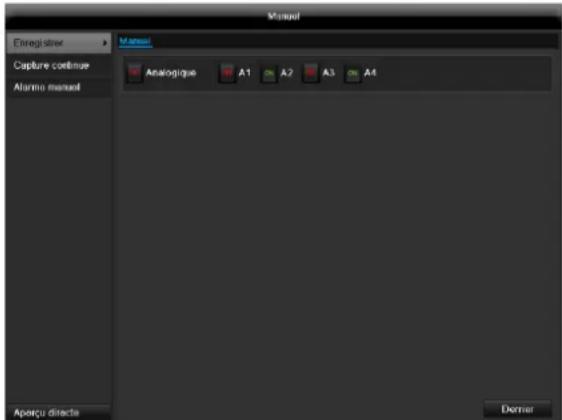

Enregisterer 296

Capture continue 296

Alarmemanuel. 296

296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Capacité de mémoire HDD 299

Elimination des déchets 300

Remarque concernant la directive européenne sur les apparciels électriques et electroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'elimination de piles 301

Remarque concernant la directive europeenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

A propos du mecanisme interne d'un disque dur 304

Guide de démarrage rapide

Avant de commencer

Les préparations suivantes sont indispensablees :

1. Respectez les consignes générales, les consignes de sécurité et les instructions d'installation et de connexion, voir p. 233.
2. Vérifiez le contenu et l'etat des pièces dans l'emballage.
3. Introduisez les piles dans la télécommande.

Remarque

Suivez les instructions du guide de démarrage rapipe fourni séparément.

Monjours du disque dur

Avertissement

Mettez l'appareil hors tension et débranche- le du secteur !

Prévoyez une mise à la terre afin d'éviter les dé-charges d'électricité statique.

1. Installez un ou plusieurs disques durs (voir le guide de démarrage rapide fourni séparation).
2. Raccordez le cable data rouge à la carte mère (petite fiche).
3. Raccordez le cable d'alimentation (grande fiche, 5 broches).
4. Vérifiez tous les raccordements.
5. Fermez le boitier.

Branchements

Remarque

Respectez le rayon minimal lors de la pose des cables! Ne pas plier les cables!

1. Connectez toutes les caméras au réseau
2. Raccordez les capteurs aux sorties d'alarme.
3. Raccordez le moniteur aux connecteur HDMI/VGA ou BNC.
4. Raccordez la souris au port USB.
5. Branchez l'appareil sur le secteur.
6. Mettez l'appareil sous tension à l'aide de l'interrupteur POWER situé sur le panneau arrêté. Levoyant d'etat du DVR situé sur le panneau avant s'allume.

Configuration de l'appareil

Remarque

Suivez les instructions du guide de démarrage rapipe fourni séparément.

• Executez les étapes de l'assistant d'installation, voir p. 259.

Les paramètres suivants sont configurés successivement :

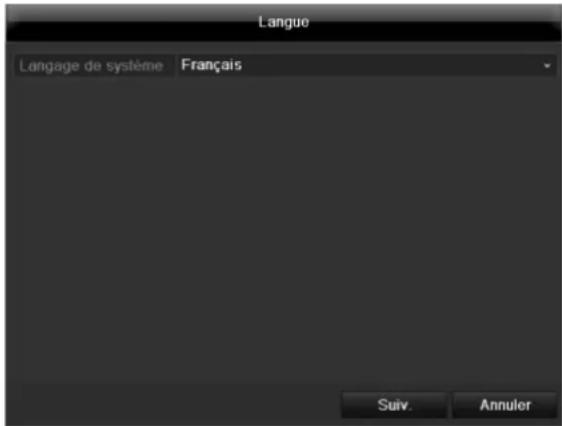

• Langue de l'interface utilisateur
• Administrateurs
• Paramètres généraux (date, heures...)
• Gestion du disque dur (initialisation etc.)
• Paramètres d'enregistrement

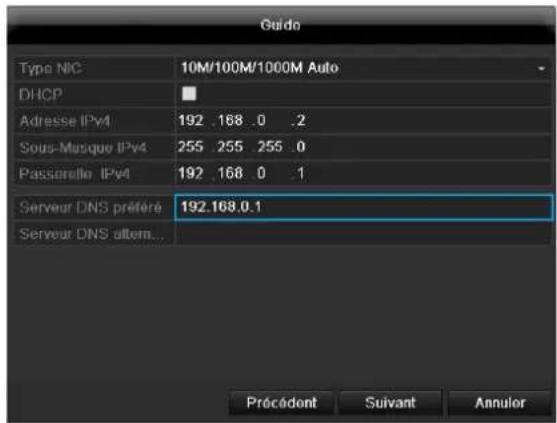

  Parametres reseau

Remarque

Tout changement ultérieur de la date ou de l'heure peut entraîner une perte de données!

• Voir la vue d'ensemble des menus, p. 267, ainsi que les remarques et explications concernant les commandes principales du système, p. 233.

Consultez les explications concernant :

Mode live	p. 262
Généralités	p. 265
PTZ	p. 280
Sauvegarde des données	p. 290
Elimination des déchets	p. 300

Consignes de sécurité impor

Explication des symboles

Les symboles suivants sont utilisés dans le manuel et sur l'appareil :

Symbole	Mot clé	Signification
	Avertissement	Risque de blessures ou dan-ger pour la santé.
	Avertissement	Risque de blessures ou dan-ger pour la santé à cause du voljours.
	Important	Avis de sécurité : risque d'endommagement de l'appareil/des accessoires.
	Remarque	Informations importantes.

Les balises suivantes sont utilisées dans le texte :

	Signification
1. ...	Ordre fixe des étapes à exécuter dans le texte
2. ...
• ...	Éléments énumérés dans un ordre aléatoire dans le texte ou l'advertisement
• ...

Utilisation appropriée

Utilisez l'appareil uniquement à des fins auxquelles il a été créé et fabriqué! Toute autre utilisation est considérée comme non appropriée!

Cet apparéil ne peut être utilisé qu'aux fins suivantes : Cet enregistreur HD-SDI est destiné à la surveillance d'objets, en combinaison avec des sources de signal video (cameras HD-SDI) et des dispositifs d'affichage video (moniteurs CRT ou TFT).

Remarque

L'enregistrement de données est soumis à des directives nationales en matière de protection de la vie privée.

Signalez l'existence de ces directives à vos clients lors de l'installation.

tantes

Généralités

Avant la mise en service de l'appareil, nous vous conseillons de dire attentivement les consignes suivantes et de tener compte des averissements, même si vous avez l'habitude d'utiliser des apparêils électroniques.

Avertissement

Tout dommage resultant du non-respect de ce mode d'emploi n'est pas couvert par la garantie.

Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement

Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels resultant d'une fausse manipulation ou du non-respect des avis de sécurité.

La garantie n'est pas valable dans de tels cas!

Veuillez conserveur soigneusement ce manuel afin de pouvoir le consulter ulterieurement.

Lorsque vous vendez ou donnez cet apparéil, vous dévez impératifement remètre ce manuel au nouveau propretaire.

Cet apparéil a été fabriqué conformément aux normes de sécurité internationales.

Alimentation en courant

N'utilisez cet appeareil qu'après I'avoir branché sur une source de courant dont le voljours correspond à la tension indiquée sur la plaque signalétique.

Si vous n'etes pas sur des caractéristiques de votre réseau électrique, vous doivent vous adresser à leur fournisseur.

Avertissement

Prenez des précautions contre les pertes de données!

Utilisez toujours l'appareil avec un système d'alimentation en courant sans interruptions et un parafoudre.

Débranchez l'appareil du secteur avant d'entreprenevre des travaux d'installation ou de maintenance.

L'interrupteur de cet apparéil ne permet pas de déconnecter entièrement l' apparéil du réseau électrique.

Pour déconnecter entièrement l'appareil du réseau, vous devez restorer la fiche de la prise de courant. C'est pourquoi l'appareil doit toujours être installé de façon à ce qu'un accès direct à la prise de courant soit assure et que la fiche puisse être retiree de la prise de courant en cas d'urgence.

Afin d'éviter tout risque d'incendie, l'appareil doit être débranché du secteur en cas de non-utilisation prolongée de l'appareil. Débranchez l'appareil du secteur avant une tempête ou un orage accompagné d'éclairs. Vous pouvez aussi brancher l'appareil sur un système d'alimentation sans interruption équipé d'un parafoudre.

Avertissement

N'ouvre jamais le boitier de l'appareil! Il y a des risques d'électrocution!
S'il est nécessaire d'ouvrir l'appareil, adressez-vous à une personne qualifiée ou à votre instituteur.

Le monjours ou le remplacement d'un disque dur doit etre effectue par du personnel formé ou votre installerateur.

Avertissement

Tout monjours ou toute modification de l'appareil par des personnes non qualifiées entraine l'annulation de la garantie. Nous vous conseillons de confier le monjours d'un disque dur à un installateur. Tout monjours incorrect du disque dur entraine l'annulation de la garantie.

Evitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique.

Utilisez un parafoudre afin d'eviter les endommagements par des surtensions (par exemple, pendant un orage).

Cables

Saisissez tous les cables par leur fiche et ne tirez pas sur le cable même.

Ne touchez jamais un cable les mains mouillées, car cela peut provoquer un court-circuit ou une décharge électrique.

Ne posez pas l'appareil, des meubles ou d'autres objets lourds sur le cable et voiriez à ne pas plier celui-ci, en particulier à proximé de la fiche ou du connecteur.

Ne faites jamais de noeud dans un cable et ne le liez pas ensemble avec un autre cable.

Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit géné.

Un cable électrique endommagé peut provoquer un incendie ou une décharge. Vérifiez le cable de temps en temps.

Ne modifiez ou ne trifiquez pas le cable electrique ou la fiche.

N'utilisez pas d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur et évitez toute intervention sur les cables électriques et les cables réseau.

Lieu d'installation/Environnement

Installes l'appareil sur une surface immobile et plane et ne posez pas d'objets lourds sur l'appareil.

L'appareil n'est pas concu pour fonctionner dans des pieces chaudes et humides (par exemple, des salles de bains) ou des endroits poussièreux.

Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum. L'appareil doit être utilisé dans un climat tempéré.

Veillez a ce que:

une ventilation suffisante soit toujours assurée (n'installez pas l'appareil dans des casiers, sur un tapis écais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour);

I'appareil ne soit pas exposé à des sources de chaleur (par exemple, des apparciels de chauffage) ;

l'appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense ;

I'appareil ne se trouve pas a proximite d'un champ magnétique (par exemple, des haut-parleurs) ;

il n'y ait pas de sources d'incendie (par exemple, des bougies) sur ou à proximé de l'appareil ;

l'appareil ne soit pas exposé aux éclaboussures, aux écoulements d'eau et aux liquides agressifs;

l'appareil ne soit pas utilisé à proximé d'un récipient rempli d'eau, car il doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximé de l'appareil);aucun objet étranger ne pénétre dans l'appareil;

l'appareil ne soit pas exposé à d'importantes variations de température, car cela peut entraîner des condensations et des courts-circuits ;

I'appareil ne soit pas exposé à des chocs et des vibrations fortes.

Telecommande

Lorsque l'appareil n'est pas utilisé pendant une longue période, vous doivent enlever les piles, car celles-ci peuvent fuir et endommager l'appareil.

Maintenance et entretien

La maintenance est nécessaire lorsque l'appareil est endommagé, par exemple lorsque la fiche de contact, le cable électrique ou le boitier est endommagé, lorsque des liquides ou des objets pénétrent dans l'appareil, lorsque l'appareil a été exposé à la pluie ou l'humidité ou lorsqu'il ne fonctionne pas correctement ou est tombé par terre.

Débranchez l'appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) !

Si vous constatiez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l'appareil immédiatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l'appareil ne peut plus être utilisé avant qu'il soit examé par un professionnel.

Confiez tous les travaux de maintenance à des personnes qualifiées.

N'ouvrez jamais le boftier de l'appareil ou des accessoires. Toute ouverture du boitier entraîne un danger de mort par électrocution.

Nettoyez l'appareil et la télécommande à l'aide d'un chiffon humide.

N'utilisez pas de solvants, d'alcools, de dilutions etc. car ceux-ci peuvent endommager la surface de I'appareil.

N'utilisez aucune des substances suivantes :

eau salée, insecticide, solvant acide ou chloré (chlorure d'ammonium), poudre à récurer.

Frottez légèrement avec un chiffon en coton sur la surface, jusqu'à ce que celle-ci soit entièrement sèche.

Avertissement

L'appareil fonctionne avec une tension dangereuse. C'est pourquoit l'appareil ne peut etre ouvert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent etre effectuels par des entreprises agreeées. Les réparations mal effectuees peuventmettre I'utiliser du l'appareil en danger de mort.

Accessoires

Raccordez uniquement des apparêls recommendés. Si non vous risquez de creer des situations dangereuses ou d'endommager l'appareil.

Mise en service

Respectez toutes les consignes de sécurité et d'utilisation avant la première mise en service!

N'ouvre le boitier que pour monter le disque dur.

Avertissement

Lors d'une installation dans un système de video-surveillance existant, vousdezverifie s tous les apparueils sont débranchés du secteur et du circuit à basse tension!

Avertissement

En cas de doute, confiez le jours, l'installation et le câblage à un professionnel.

Tout travail mal effectué, ou effectué par des amateurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage.

Câblez les installations de façon à ce que le réseau électrique et le circuit à basse tension soit toujours séparés et ne se rejoignent nulle part ou puissant être connectés suite à une panne.

Enfants

Ne laisserze jamais des apparèils électriques entre les mains d'un enfant! Ne laisserze jamais des enfants utilisés des apparèils électriques sans surveillance. Les enfants sont incapables d'identifier correctement les dangers.

L'ingestion de petits objets peutmettre leur vie en danger.

Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d'ingestion d'une pile ou d'un accumulator.

Rangez les emballages en lieu sur. Il y a des risques d'étouffement!

Cet apparéil ne doit pas être mis entre les mains d'un enfant. Des pieces générées d'un ressort peuvent rebondir lors d'une mauvaise utilisation et provoquer des blessures (par exemple, aux yeux) chez un enfant.

Préface

Nous you remercions de I'achat de ce produit.

Ce produit est conforme aux exigences des directives europeennes et nationales en vigueur. La conformité de ce produit a été provue. Les déclarations et documents correspondants ont été déposés chez le fabricant (www.abus.com).

Nous vous invitons à生存 attentivement les prsentes instructions pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré.

Avant demettreleproduittenservice,nousvoussenseignollesdirentiementle manuel d'utilisateur et de respecter toutes les consignes de sécurité et d'utilisation.

Tous les noms de société et designations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour de plus amples renseignements, adressez-vous à votre installerateur ou partenaire spécialiste!

Clause de non-responsabilité

Ce mode d'emploi a eté établi avec le plus grand soin. Si vous constatéz encore des omissions ou des inexactitudes, veuillez-nous en informer à l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve le droit d'effectuer à tout moment et sans préavis des modifications au produit et aux modes d'emploi. ABUS Security-Center n'est pas responsable des dommages directs et indirects liés à l'équipement, les performances et l'utilisation de ce produit. Aucune garantie n'est accordée quant au contenu de ce document.

Informations d'ordre général

Pour utiliser correctement cet apparéil, vous devez lire attentivement ce manuel d'utilisateur et le conserver afin de pouvoir le consulter ultérieurement.

Ce manuel contient des instructions concernant l'utilisation et la maintenance de l'enregistreur. Confiez toute réparation de cet apparéil à une entreprise/agréée.

Déballage

Manipuez l'appareil avec le plus grand soin lors du déballage.

Les emballages et les moyens d'emballage sont recyclables et ne doivent pas etre jetés.

Nous vous conseillons :

demettre lespapiers,les cartons,les cartons ondulés et les emballages en plastique dans les conteneurs prevus à cet effet.

Si ceux-ci ne sont pas encore disponibles dans votre région, vous pouvez jeter ces articles d'emballage avec les ordures menagères.

Au cas où l'emballage d'origine serait endommagé, vérifiez tout d'abord l'état de l'appareil. Si vous constaze des dégats à l'appareil, renvoyez-le dans son emballage et contactez le fabricant.

Contenu de la livraison

NVR 16 canaux/8 canaux ABUS
Cable d'alimentation secteur (EU / UK / AUS)
Cable SATA et vis pour l'HDD
- Support et vis pour les racks du serveur
- Logiciel sur CD
- Manuel d'utilisateur (sur CD ou ci-joint)
- Installateur rapide (sur CD ou ci-joint)
- Bornes de raccordement
Adaptateur BNC/RCA (TVVR35011 uniquely)

Clavier virtue

Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparait à l'écran :

Le clavier virtuel suivant s'affiche lorsque des chiffres sont saisis :

Les touches ont la même fonction que celles d'un clavier d'ordinateur.

Pour saisir un caractère, il suffit de cliquer dessus à l'aide du bouton gauche de la souris.

Cliquez sur Enter pour terminer la saisie.

• Cliquez sur pour effacer le caractère devant le curseur.

Cliquez sur le a encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indiquée au-dessus du clavier.

Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ.

Démarrage de l'appareil

Attention

Branchez l'appareil uniquement sur un réseau électrique dont la tension correspond à cette qui est indiquée sur la plaque signalétique!

Utilisez un système d'alimentation en courant sans interruptions par mesure de sécurité.

Lorsque l'appareil est branché sur le secteur et mis sous tension à l'aide de l'interrupteur situé au dos, le voyant d'etat DVR s'allume.

1. L'appareil effectue un autotest pendant le démarriage.
2. Pour finir, l'assistant de paramétrage s'affiche. Quit- tez-le pour acceder au mode live.

Arreter, verrouiller, redemarrer l'appareil

Cliquez dans le menu principal sur Arrête. L'écran suivant apparait.

1. Pourmettre l'appareil hors tension,selectionnez I'optionArreter et confirmez en cliquant sur Oui L'appareil s'eteint.

2. N'appuyez sur aucune touche pendant la mise hors tension de l'appareil!

3. Pour verrouiller le système, cliquez sur I'icone Verrouiller a gauche. L'interface utilisateur est verrouillée. Il faut alors saisir un mot de passer pour acceder aux menus.

4. Cliquez sur I'icone Redemarrer a droite pour redemarrer. L'appareil redemarre.

Mise sous tension de l'appareil

Appuyez pendant 5 secondes sur la touche OK pour remettre l'appareil sous tension.

Indicateurs d'etat

Généralités

Les indicateurs d'etat suivants vous informant sur l'état de fonctionnement :

voyants sur le devant de l'appareil

signauxsonores,

icones (pictogrammes) sur le moniteur.

Remarque

Suivez les instructions du guide de démarrage rapipe fourni séparément.

Voyant d'etat DVR

Etat	Fonction
s'allume durablement en blanc	état du système OK
clignote en blanc	état du système OK, paramètres d'enregistrement enregistrés, mode de surveillance activé
s'allume durablement en bleu	au moins uneamera est en train d'enregistrer
s'allume durablement en rouge	une maintenance du système s'impose

Voyant d'etat touches de selection de caméra

Etat	Fonction
Eteint	aucune caméra raccordée
s'allume durablement en blanc	caméra raccordée
s'allume durablement en bleu	la caméra enregistre

Indicateurs sur le monitreur

L'appareil affiche la date, l'heure et le nom de laamera et vous informe si un enregistrement est en cours.

• Enregistrement en continu : « R bleu »
• Alarme / MD&Alarme / MD|Alarme Enregistrement: « R rouge »
• Enregistrement suite à une détction de mouvement : « R jaune »

Assistant de paramétrage

Paramétrage du système

L'assistant de paramétrage vous aide à effectuer les réglages indispensablees du système. Le DVR sera alors configuré pour l'enregistrement et la surveillance.

Remarque

Vousouvez tous lesreglages dans le menu Appareil.Voir la menu principal,p.267.

Lechioix de la langue apparait a l'écran après la première mise sous tension :

1. Cliquez dans le champ et selectionnez votre langue dans la liste. Cliquez ensuite sur Suivant. La question suivante s'affiche :

Cliquez sur Suivant pour demarrer l'assistant.

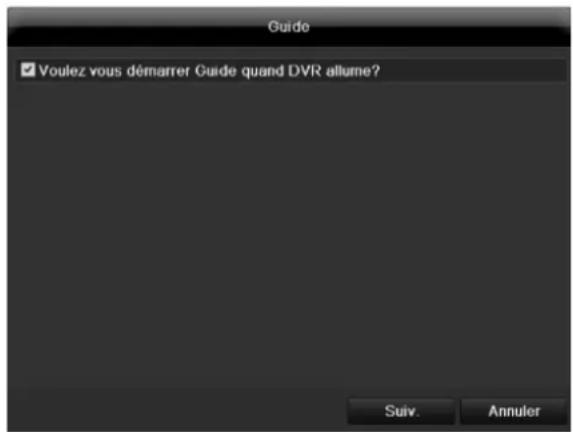

Remarque

Une fois le système paramétré, vous pouvez désactiver la case à cocher. La petite coche dispa-rait et l'assistant ne demarrera plus automatique-ment.

Paramétrage de l'administrateur

Avertissement

Notez bien le mot de passer Administrateur. Mot de passage préprogramme:

《12345》.

1. Cliquez dans le champ et saisissez le mot de passer administrateur.
2. Pour saisir un nouveau mot de passer, activez la case à cocher devant Modifier.
3. Saisissez le nouveau mot de passer et confirmez en le saississant à nouveau dans le champ suivant.
4. Cliquez sur Suivant.

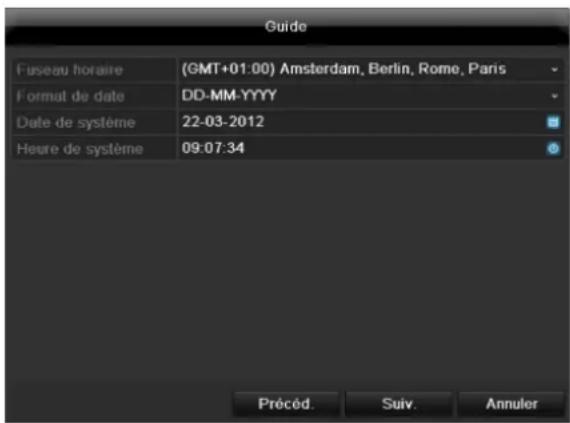

Date / temps

1. Entre la date et l'heure système.
2. Terminate le paramétrage en cliquant sur Suivant.

Paramètres réseau

Remarque

Demandez à votre administrateur de réseau si vous pouvez selectionner DHCP ou l'adresse IP en définissant manuelle les autres paramétres.

1. DHCP actif : si DHCP a eté choisi sur le routeur du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis

DHCP non actif : saisissez les données manuellement (adresse IP, masque de sous-reseau et Gateway standard = adresse IP du routeur).
Vous pouvez également saisir l'adresse du serveur DNS requis pour l'envoi du mail.

1. Voici un exemple typique d'adresses :

Adresse IPv4: 192.168.0.50

IPv4 Masque de sous-reseau : 255.255.255.0

IPv4 Gateway standard : 192.168.0.1

DNS primaire : 192.168.0.1

Remarque

En cas d'accès à distance via Internet, l'appareil doit-disposer d'une adressereseau fixe.

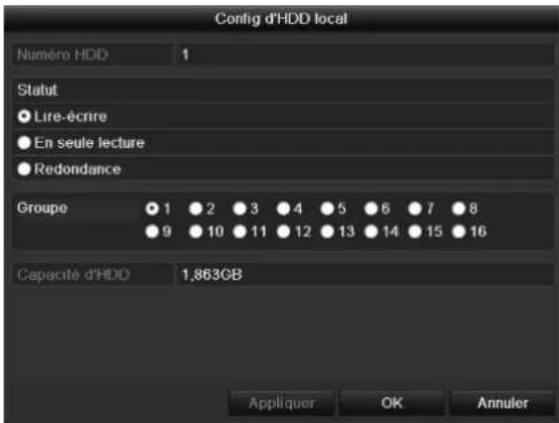

Gestion des disques durs

1. Pour configurer un nouveau disque dur, cochez la case avec un clic gauche puis cliquez sur Init.

Avertissement

Toutes les données existantes seront supprimées!

1. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s'affiche sur la barre d'etat.
2. Terminate le paramétrage en cliquant sur Suivant.

Configuration de cameras réseau

1. Cliquez sur Recherche pour configurer les cameras réseau.
2. Une vue d'ensemble de toutes les caméras réseau trouvées apparait.
3. Activez la case en cliquant à gauche pour seLECTIONner les caméras réseau; ajoutez-les ensuite.
4. Cliquez sur Suite.

Enregistrementamera

1. Sélectionnez laamera souhaïée pour l'enregistrement dans l'option correspondante.
2. Cochez la case « Enregister »
3. Sélectionnez le type d'enregistrement. Vous avez le besoin entre « Enregistement par hora » et « Détection de mouve ». Activez la détction interne de mouvement de laamera pour permettre un enregistrement.
4. Appuyez sur Copier à, pour appliquer ces paramétres à d'autres caméras. Pour cela, Sélectionnez les caméras dans la fenêtre qui vient de s'ouvrir. Cochez la case correspondante en cliquant dessus.
5. Validez la configuration et fermez l'assistant de configuration en cliquant sur OK.

Mode live

Vued'ensemble

Le mode live est automatiquement selectionné à la mise sous tension de l'appareil.

En appuyant plusieurs fois sur la touche Menu, vous obtenez également le mode live.

Les menus se trouvent dans l'en- ete.

• Menu
• Lecture et
• PTZ.

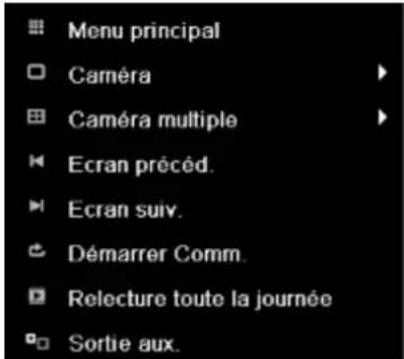

Le menu contextuel des modes d'affichage se trouve à droite. A droite, vous trouvez également la date et l'heure.

• Pour ouvrir le menu contextual des modes d'affichage, cliquez dans la barre des menus en haut à droite sur le rectangle.
• Cliquez sur un pictogramme pour faire defiler les divers modes d'affichage.

Les signaux des cameras raccordées s'affichent sur l'écran principal.

Avec un double cli c sur la touche gauche de la souris,
vous pouvez afficher les images de chaqueamera en
plein ecran ou revenir au mode d'affichage d'origine.

Symboles d'etat

Les symboles suivants s'affichent selon l'etat de fonctionnement de I'appareil :

Symbole	Signification
R	Rouge: enregistrement suite à une alarmeEnregistrement suite à: alarme, détec-tion du mouvement|alarme, détction du mouvement&alarme
R	Jaune: Enregistrement suite à une détec-tion de mouvementEnregistre uniquement après une détec-tion de mouvementBleu: enregistrementEnregistrement en continu

Menu contextuel en cas de commande à la souris

Remarque

Appuyez sur le bouton croit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d'ouvir un sous-menu :

Menu principal	Ouverture du menu principal
Caméra	Image affichée en plein écran en provenance de laamera sélectionné
Caméra multiple	Présentations différentes
Ecran précédent.	Visualisation de laamera précédente
Ecrean suiv.	Affichage des images en provenance de(s) (la)amera(s) suivant(s)
Démarrer Comm.	Démarrage d'une série de caméra
Relecture toute la journée	Pour passer en mode visionnage
Sortie aux.	Basculer vers le moniteur de surveillance

i	Remarque L'activation de "AUX monitreur" sans monitreur spot connecté: Fonction de pointeur de la souris est désactivié.

i	Remarque Visualisation de séquences: Définissez dans les paramètres de visualisation le taux de ralentissement des séquences.

Barre de selection sur l'image de laamera

Cliquez sur l'affichage simple ou multiple d'une image.

Une barre de seLECTION s'affiche :

N°	Signification du symbole
(1)	Zone de déplacement de la barre miniature
(2)	Activer/désactiver l'enregistrement manuel
(3)	Lecture immédiate des 5 dernières minutes
(4)	Activer/désactiver la sortie audio de la vente
(5)	Instantané du canal sélectionné
(6)	Commande PTZ
(7)	Zoom numérique
(8)	Quitter la barre de sélection

Réglages

Remarque

Le mode live peut être paramétré comme suit.

Ouvrez le menu principal et cliquez sur « Configuration de système ». Enfin, cliquez sur « Apercu directe » :

Dans l'onglet « Général » se trouvent les paramètres suivants :

Sortie Video	VGA/HDMI, Main CVBS Sélectionne la connexion pour modi- fier les paramètres
Mode	Différents affichages CAMERA
Délays	Temps de commutation entre les différences caméras en mode affi- chage séquentiel
Activer la sortie audio	Activer/désactiver la sortie audio de la video. Le signal audio n'est émis que lorsque l'entrée deamera est en plein écran
Port de sortie d'événement	Attribuer un moniteur pour l'affichage d'événements
Temps immobi- lise	en secondes, pour déterminer le temps d'affichage de l'événement sur le moniteur attribué.
Post Event Dis- play Time	en seconds, définit la durée du pop-up fenêtre pendant qu'un évène- ment.

Remarque

L' image de l'enregistreur peut etre émise avec un moniteur HDMI ou VGA. La combinaison des sorties HDMI et VGA est supportee.

La sortie BNC peut être utilisé pour un monitér Spot ou pour un monitér autonome.

Remarque

Ecran HDMI/VGA connecté :

Un écran HDMI/VGA connecté devient automatiquement l'écran principal de la sortie audio affectée. La sortie video BNC affiche les caméras par série et en mode plein écran.

Si le cable HDMI/VGA n'est pas connecté lors de l'amorce du DVR, le signal videoe principal est affché sur la sortie BNC MAIN. Connecter le cable HDMI/VGA et réamorcer le DVR afin d'afficher le signal videoe principal au niveau de la sortie HDMI/VGA.

Aucun écran HDMI/VGA connecté :

Le signal video principal est représenté au niveau de la sortie BNC MAIN. La sortie video BNC affiche les cameras par séquence et en mode plein écran.

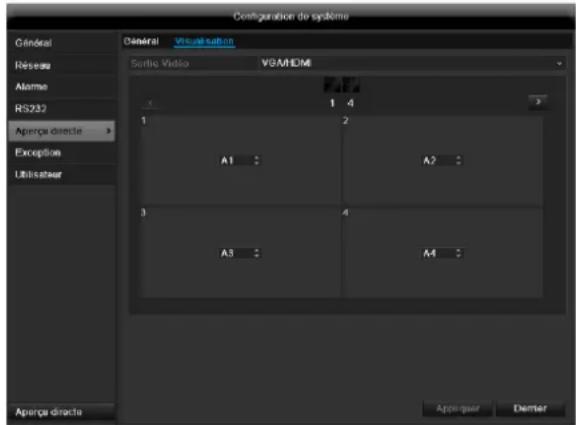

Configuration de la sortieamera

Vous pouvez configurer au maximum 4/8 (TVHD80000/TVHD80010) cameras simultanément en mode live.

1. Cliquez sur « Visualisation »:

1. Sélectionnez le mode d'affichage.

1x1
2× 2
-3x3
- 1+5
-1+7
- 4 × 4 (TVVR45021 unique)

1. Attribuez le signal deamera souhaite à chaque écran à l'aide des touches de navigation.

2. Le paramètre X signifie que cetteamera n'est pas affichée.

3. Cliquez sur Appliquer pour valider la configuration.

Restitution

Généralités

Vous pouvez visionner de trois facons :

via Recherche par événement dans le menu principal, en mode live ou

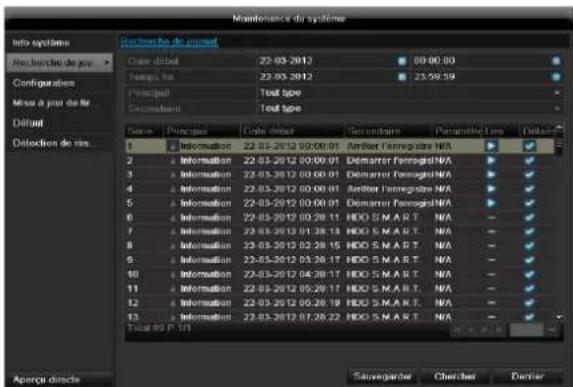

via le fichier journal dans le menu Maintenance.

Remarque

Les boutons « previous file/day/event » (fi-chier/jour/evénement précédent) ont différentes fonctions selon le mode de lecture :

Lecture normale :

En appuyant sur le bouton, la lecture passe au jour precedent/suivant.

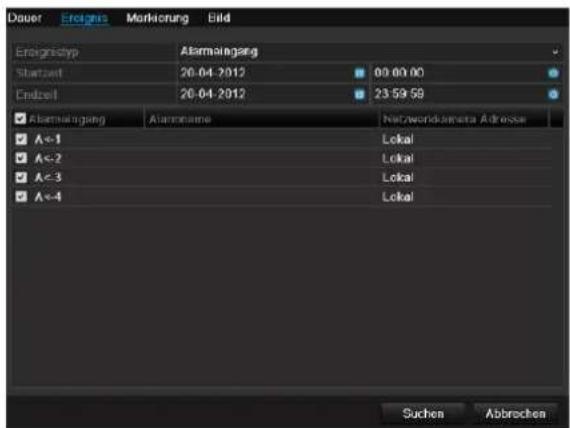

Recherche d'événement :

En appuyant sur le bouton, la lecture passe au jour d'évenement précédent/suivant.

Exportation des données :

En appuyant sur le bouton, la lecture passe au fichier precedent/suivant.

Remarque

La restitution simultanée de 4 canaux de camera est possible.

L'écran de visualisation

Le visionnage est pilote à l'aide du champ de contrôle :

N°	Zone
1	visionnage en cours avec date et heures
2	sélection de laamera pour le visionnage
3	calendrier avec le type
4	champ de contrôle avec axe de temps d'enregistrement (voir à droite)

Commande via champ de contrôle

Le champ de contrôle permet de pilotier le visionnage en cours. Les symboles ont la signification suivante :

(1)

(2) (3) (4) (5) (6)

(7) (8) (9) (10)(11)(12)(13)(14)(15)

(17)

(18)(19)

N°	Signification des symboles
1	Zoomer/dézoomer sur la barre de temps (24/12/1 heures)
2	Activation/désactivation de la restitution audio
3	Définir un point de départ et d'arrivée pour la sau-vegarde des données d'une dette
4	Ajouter un repère
5	Ajouter un repère personnelisé
6	Gérer les repères
7	Lecture arrière
8	Stop
9	Démarrer / stopper la lecture
10	revenir 30 secondes en arrêté
11	passer 30 secondes en avant
12	Ralenti (1/16x - 1x)
13	Avance rapide (1x - 16x)
14	Enregistrement précédent, jour précédent
15	Enregistrement suivant, jour suivant
16	Axe de temps : • Cliquez à l'aide de la souris sur l'axe de temps afin de poursuivre le visionnage à partir d'un autre moment • Cliquez sur le « coulant » et faites-le glisser jusqu'àu moment souhaïte, afin de démarrer le visionnage à ce moment-là
17	Type d'enregistrement Bleu = enregistrement en continu Rouge = enregistrement ponctuel
18	Masquer le champ de contrôle

19 Quitter le visionnage

Remarque

You pouvez zoomer sur une partie de I'ecran.

• Cliquez avec le bouton croit de la souris dans le visionnage en cours.
• Sélectionnéz « Zoom digital »
• Le mode zoom est activé.
• Déplacez la zone zoomée à l'aide de la fenêtre miniature.
• Pour terminer, cliquez avec la touche droite sur l'image.

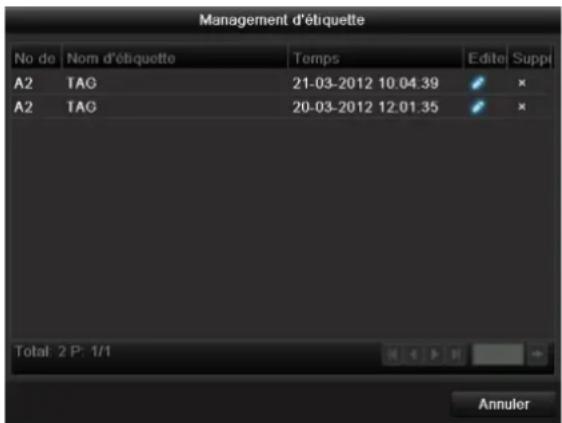

Cliquez sur « Management d'etiquette » (6) :

• Cliquez sur le symbole Éditer pour modifier la description de votre repère. Pour le supprimer, cliquez sur le symbole Supprimer.

Clic droit sur lecture en cours

Cliquez droit sur l'image de lecture. Les options suivantes sont alors disponibles:

Caméra	Caméra à configurer
Zoom digi-tal	Agrandit digitalement la partie sélection-née de l'écran
Menu con-trôle	Masque/affiche le champ de commande de la lecture
Sortie	Arrêté la lecture

Menu principal

Vue d'ensemble des menus

La vue d'ensemble suivante montre les menus permettant de regler et de commander l'appareil.

Tous les menus destinés au paramétrage et à l'utilisation de l'appareil se situant dans le menu général ci-après.

À droite, vous trouvezez également toute une série d'informations importantes et relatives à votre produit.

Cliquez sur le menu souhaité pour l'ouvrir.

• Cliquez sur Sortie pour fermer la vue d'ensemble des menus.

Description de la menu

Menu	Description	voir p.
Réglage	Conduit aux menus Configuration de système, Caméra, Configuration d'Enregistrement, Disque, Relecture.	269
Maintenance	Opérations de maintenance de l'appareil : mise à jour du logiciel résident, importation/exportation de la configuration, rétablissement des paramètres d'origine, Affichage charge réseau	290
Sauvegarder	Fonction d'export d'enregistrentements sur medias USB.	290
Manual Management	Démarre ou arrêté l'enregistrement manuel deVIDEOS ou d'images pour les caméras sélectionnées ainsi que la commutation manuelle des sorties d'alarme.	296
Arrêter	Verrouillage, arrêt et redémarrage de l'appareil	257

Menu	Description	voir p.
Configuration de sys- tème	Gestion de tous les paramètres de l'appareil (Général, Caméra, Enregis- trement, Réseau, Alarme, PTZ, RS232, Affichage, Avertissement, Utilisa- teurs).	269
Caméra	Menu de configuration des paramètres de caméra (configuration OSD, mode écran, configuration PTZ, détction de mouvement, etc.)	279

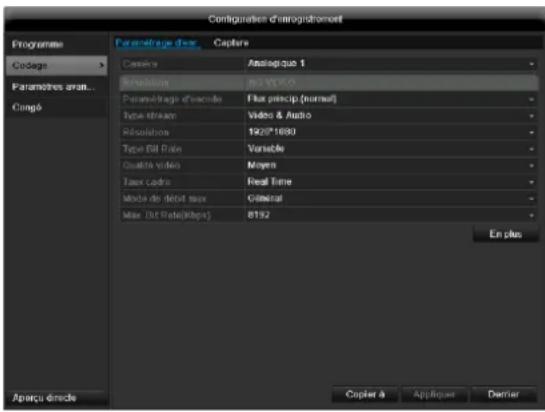

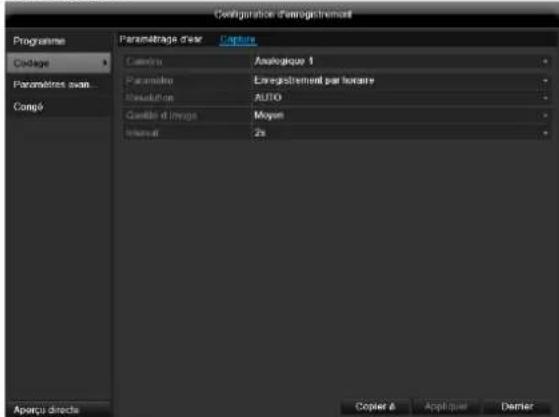

Configuration d'enregistrement	Menu de configuration des paramètres d'enregistrements (planification, ré- solution caméra, flux, etc.)	282
Disque	Initialisation ou gestion des disques durs intégrés (attribution de fonctions d'écriture/de lecture, de caméras, gestion de disques durs réseau etc.).	285
Relecture	Recherche paramétrée d'enregistrements vidés ou d'images déclenchées par des événements comme des alarmes ou des déceptions de mouvement ainsi que par des événements d'alarme et des repères.	269

Configuration de système

Remarque

Le menu « Configuration de système » permet de générer tous les paramétres de l'appareil.

Avertissement

Assurez-vous que la date et l'heure sont correctement configurées.

ATTENTION :

Tout changement ultérieur peut entraîner une perte de données !

N'oubliez pas de sauvegarder!

Aperçu

Menu	Configuration	Page
Général	Langue, contrôle, heures, date, sous-ris, mot de passer, heures d'été, autres paramètres	269
Réseau	Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DNS etc.)	271

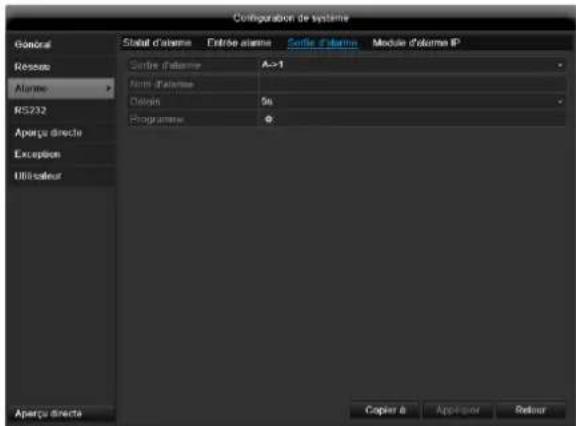

Alarme	Attribution et paramétrage des indicateurs pour les entrées d'alarme et les sorties de relais
RS-232	Paramètres du port série	276
Aperçu di-recte	Paramètres d'écran, attribution de la sortie d'événement	276
Avertissement	Comportement de l'appareil dans des situations exceptionnelles (disque dur plein, réseau décon-necté etc.)	277

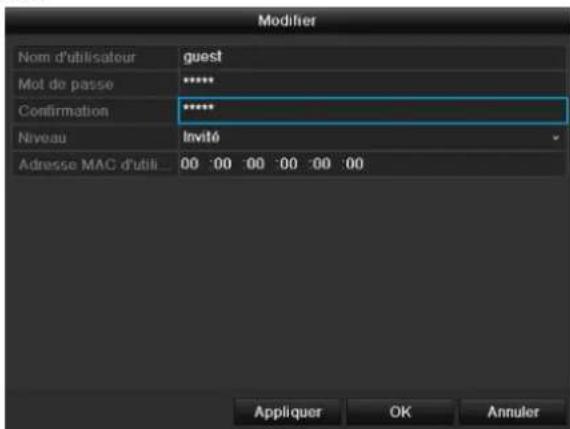

Utilisateur	Ajout, changement d'utilisateur, attribution de droits d'accès	277

Remarque

Voir les remarques aux chapités en question.

Général

Onglet Général	Configuration
Langue	Langue d'interface OSD
Standard CVBS sortie	PAL, NTSC,
Résolution	Résolution du moniteur
Fuseau hora	GMT (Greenwich Mean Time)
Formmatter Données	MM-JJ-AAAA, JJ-MM-AAAA,AAAA-MM-JJ
Date/Heure desystème	Date, heures
Vitesse du cur-seur	Barres coulissantes, gauche : petite vitesse,droite : grande vitesse
Guide activé	Case à cocher désactivée :pas de assistent d'installationCase à cocher activée :assistant d'installation active
Activer mot dePASSSE	Case à cocher désactivée : pas de mot de passCase à cocher activée : vous devez saisir un mot de passer avant de pouvoir utiliser le menu
Onglet Ré-glages DST	Configuration
Adjustment au-to DST	L'appareil passe automatiquement en-heure d'été lorsque la case est co-chée.
Activer DST	Il est possible de scélectionner une date de début/de fin précise lorsque la case est cochée.
De, À	Date de début / de fin de l'heure d'été
DST Bias	Daylight Saving Time Bias : correction de l'heure d'été en fonction de l'heure de référence
En plus	Configuration
Nom	Spécification unique de l'appareil
№	Identification unique pour l'utilisation avec une télécommande
Mode de sortie	Permet d'améliorer ou de réduire la netteté de l'image
Luminosité de la sortie C...	Barre coulissant, gauche :asse luminosité, droite : haute luminosité
Economiseur d'écran	Jamais / De 1 à 30 minutes - réglage de la durée d'affichage du menu avant que le menu soit de nouveau masqué

Confirmez les paramètres en cliquant sur Appliquer et quitterez le menu via le bouton Derrier.

Configuration réseau

Généralités

Il est indispensable de configurer correctement le réseau si vous :

• voulez télécommander l'appareil et la surveillance à l'aide de votre navigateur.

i Remarque

Lisez les remarques suivantes d'ordre général avant de configurer l'appareil.

Un réseau est un ensemble d'au moins 2 apparueils pouvant être mis en réseau.

Types de transfert :

Réseau câblés (par ex. par cable CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline).

Tous les reseauxprésent des caractéristiques commun, mais se distinguent à plusieurs égards.

Terminologie

Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l'appareil sur des reseaux.

Paramètres	Configuration
Adresse IP	L'adresse IP est l'adresse unique d'un透过appareil réseau sur un réseau.Cette adresse ne peut être présentequ'une seule fois sur un réseau donné. Ily a des domaines d'adresses IP spécifiques réservés aux réseaux publics, telsqu'Internet.
Domainedd'adressesprivées	par ex. 10.0.0.0 - 10.255.255.255,Masque de sous-réseau : 255.0.0.0172.16.0.0 - 172.31.255.255Masque de sous-réseau : 255.255.0.0192.168.0.0 - 192.168.255.255Masque de sous-réseau : 255.255.255.0
Masque desous-réseau	Est un masque de bits utilisé pourpréndre des décisions ou réaliser des affections lors du roujours.Sur des réseaux privés, le masque standard est 255.255.255.0
Gateway	Un透过appareil réseau permettant à tous lesautres透过appareils réseau d'accéder à In-ternet.II s'agit, par exemple, de l'ordinateur auquel le modem DSL est raccardé ou,dans la plupart des cas, du routeur ou du point d'accès installé sur le réseau.

Paramètres	Configuration
Nom de serveur	Appelé également DNS (Domain Name Server). Il fait en sorte qu'une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP.Lorsqu'on saisit un nom de Domaine dans un navigateur, le DNS recherche l'adresse IP correspondante du serveur et lui transmet la demande.Vous pouvez entraîr ici l'IP d'un DNS du fournisseur d'accès. La plupart du temps, il suffit de désirir l'IP du Gateway. Celui-ci transmet alors les demandes au DNS du fournisseur d'accès.
DHCP	Le serveur DHCP attribue automatique-ment l'adresse IP, le masque de sous-réseau, le Gateway et le nom de serveur à l'appareil réseau.Les serveurs DHCP sont disponibles dans les routeurs actuels. Le service DHCP doit être configuré ou activé sépa-rément. Voir le manuel du serveur pour de plus amples informations.Remarque:Lorsque vous utilisez à la fois des adresses IP fixes ET un serveur DHCP,
	vous doivent regardier l'adressage de l'informateur, qui est destiné à l'achat et le serveur du commerce.
Port	Un port est une interface permettant aux divers programmes de communiquer entre euxs. Certains ports sont réservés (23: Telnet, 21: FTP). D'autres peuvent êtrechioisis librement. Les ports sont im- portants dans plusieurs applications, par exemple, lors d'un accès externe à l'appareil via un navigateur.
Adresse MAC	L'adresse MAC (Media Access Control ou ID Ethernet) est l'adresse matérielle spécifique de l'adaptateur réseau. Elle sert à identifier l'appareil sans ambi-guité sur un réseau informatique.

Agencement d'un réseau

L'appareil doit être raccordé physique au réseau à l'aide d'un cablage CAT5 (voir Branchements p. 1)

Remarque

Veuillez respecter les modes d'emploi et les remarques concernant les apparciels reseau.

Plusieurs commutateurs/routeurs/points d'accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement

Lorsque you utilisez un routeur, les clients re-seau et l'enregistreur sont « connectés » a Internet. Inversement, c'est également le cas.

Il faut absolument prendre des mesures de protection, telles que l'utilisation d'un pare-feu, la modification du mot de passer ou le changement de port, afin d'éviter les accès non autorisés en provenance de l'extérieur!

Configuration réseau

TAB	Configuration
Général	Réglages du réseau local et sélection du mode réseau.
PPPOE	PPPOE est utilisé pour des connexions ADSL et pour l'utilisation d'un modem en Allemagne.Cliquez sur Modifier pour saisir les données d'accès à votre fournisseur (identifiant, mot de passer).

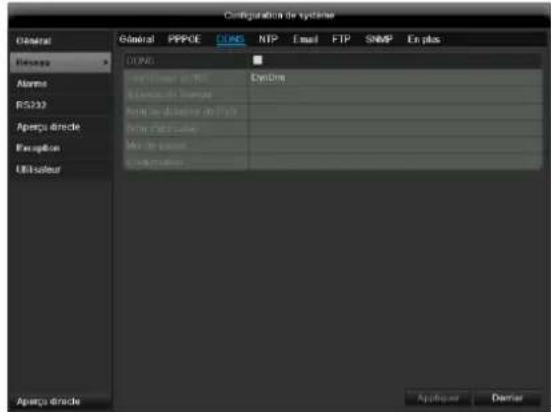

DDNS	Serveur destiné à la gestion du Dynamic Domain Name System pouractualiser les noms d'hôte ou les entrées DNS

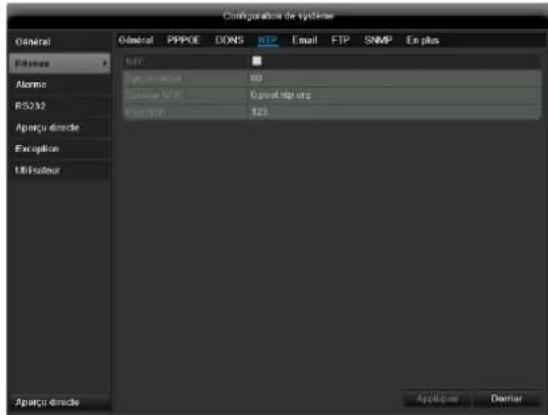

NTP	Network Time ProtocolServeur destiné à la synchronisation de l'heure
Email	Sécífiez les paramètres de courriel, dont une adresse e-mail spécifique àlaquelle un courriel est envoyé en casd'alarme.
FTP	Configurez l'adresse d'un serveur FTPet le chemin sous lequel les fichiersdoivent être enregistrrés.
SNMP	Configurez les paramètres afin de recevoir des informations sur le statut del'appareil.
En plus	Port Web, port communication

Onglet Général

Paramètres	Configuration
Type NIC	Configurations ici la vitesse de transfert de la carte réseau intégrée.Tuyau : 10M/100/1000M Self-adaptive
DHCP	Activez la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le réseau.DHCP actif : les champs de saisie su- vants sont désactivés, car les param- mêtres sont attribués par le serveur DHCP.Remarque :Si vous attribuiez les adresses IP de façon manuelle, n'oubliez pas de dé- sactiver DHCP (pas de coche dans la case à cocher)
Adresse IPv4	Adresse de l'appareil réseau sur le ré-seau en cas d'attribution manuelle
Subnet Masque IPv4	Normalement : 255.255.255.0
IPv4 Default Gateway	Adresse du Gateway pour accéder à Internet
Adresse 1 IPv6	Actuellesment aucune fonction
Adresse 2 IPv6	Actuellesment aucune fonction
Gateway IPv6 par défaut	Actuellesment aucune fonction
Adresse MAC	Adresse matérieliele de la carte réseau intégrée
MTU	Décrit laaille maximale d'un protocole.
Serveur DNS préfééré	Adresse du Domain Name Server (DNS), en général l'adresse IP du Gateway
Serveur DNS alternatif	Adresse du DNS alternatif
Route per dé-fault	Sélectionnez la NIC default

Remarque

Certains de ces réglages ne peuvent pas être seLECTIONnés pour tous les modes.

PPPOE

1. Activez la case à cocher PPPOE et saisissez le nom d'utilisateur (identifient pour acceder à Internet) ainsi que le mot de passer et confirmez le mot de passer.

2. Validatez vos données enclinquant sur Appliquer.

Avertissement

Dans la mesure du possible, n'utilise PPPOE qu'en l'absence de routeur!

DDNS

1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d'abord ouvrir un compte sur www.abusserver.com. Veuillez consulter les FAQ (questions/ponses) sur le site Internet.
2. Cochez la case « Activation DDNS», Sélectionnez le type « DynDNS » puis entrez l'adresse www.abus-server.com dans le champ « Adresse de serveur »
3. Validez vos données en cliquant sur Appliquer. L'adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.

NTP

Remarque

L'enregistreur peut synchroniser l'heure avec un serveur externe. Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

1. Activez la case à cocher « NTP » et indique le délambda entre deux synchronisations successives. Entrez l'adresse IP du serveur NTP, ainsi que le port NTP.
2. Valdez vos données enclinquent sur Appliquer.

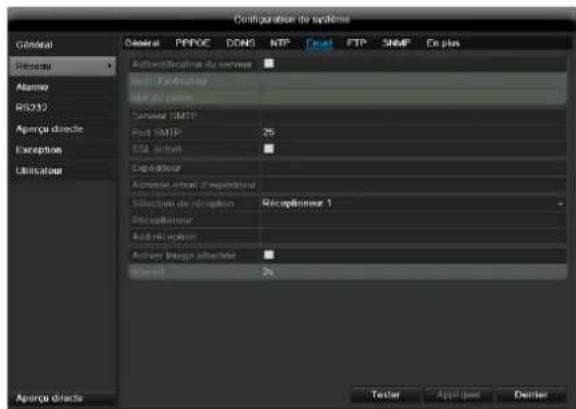

Email

Lorsqu'une alarmé est déclenchée, l'appareil peut envoyer un message par courriel. Configurez ici la messagerie électronique :

Paramètres	Configuration
Authentication du serveur	Activez la case à cocher si vous vous connectez au serveur du fournisseur d'accès Internet
Nom d'utilisateur	Compte e-mail chez le fournisseur
Mot de passer	Mot de passer protégéant le compte e-mail
Serveur SMTP	Adresse du serveur SMTP du fournisseur
Port SMTP	Indiquez le port SMTP (port par défaut : 25)

SSL activé	Activez la case à cocher pour crypter les courriels
Expéditeur	Nom de l'expéditeur
Adresse email d'expéditeur	Adresse e-mail correspondant au compte e-mail
Sélection de réception	Sélectionnez trois destinataires devant receivevoir les courriels
Réceptionneur	Saisissez ici le nom du destinataire
Addréception	Saisissez ici l'adresse e-mail du destinataire
Activer image attachée	Activez la case à cocher si vous youlez envoyer en piece jointe des fi-chiers JPEG contenant des photos prises par laamera.
Interval	Sélectionnez un-delai de 2 à 5 secondes entre deux prises

1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel à titre d'essayi
3. Si vous indications sont correctes et si vous avez reçu un mail de confirmation, cliquez sur Sauvegar-der.

Remarque

L'appareil envoie un courriel au destinataires configuré.

Si le courriel n'arrive pas à destination, vous dévez vérifier et corriger les paramètres.

Verifiez le cas échéant les paramètres antispam de votre client e-mail.

Remarque

Pour des raisons de compatibilité, n'utilise que les E-Mail Clients pouvant être seLECTIONnés via SMTP.

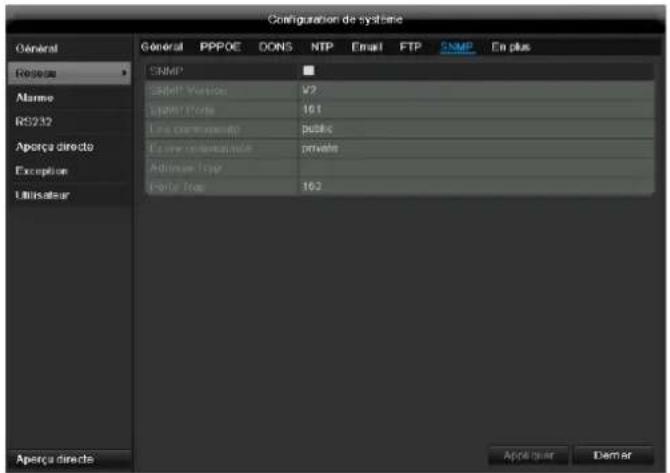

SNMP

Paramètres	Configuration
SNMP	Activez la case pour étabir une connexion avec un logiciel SNMP.
SNMP Version	Version du système SNMP
SNMP Porte	Indiquez le port SNMP(Par défaut : 161)
Lire communauté	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Écrire communauté	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Adresse Trap	Entrez l'adresse IPdu manager SNMP
Porte Trap	Entrez le port Trap(Par défaut : 162)

i Remarque

SNMP est utilisé pour la surveillance de l'état de l'appareil. Vous doivent disposer pour cela d'un logiciel SNMP non disponible chez ABUS.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

Réglages supplémentaires

Paramètres	Configuration
IP station centrale	Adresse réseau de la station CMS
Port Station centrale	Port de votre station CMS
Port serveur	Port pour la communication des données.
Port HTTP	Port du serveur web.
IP Multicast	Yous pouvez également entraîr ici l'adresse IP Multicast pour minimiser le traffic. L'adresse IP doit correspond à cette figurant dans le logiciel de surveillance video.
Porte RTSP de service	Entrez le port RTSP (Par défaut 554)

i Remarque

Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou pour l'accès distant à Internet via un navigateur.

i Remarque

Pour l'alarme Host IP/Port, configurez l'adresse reseau de PC de votre logiciel CMS. En cas d'alarme, le logiciel CMS qui execute différentes reactions d'alarme en fonction du réglage, est informé.

Alarme

Statut d'alarme

Vous voyagez ici une liste avec toutes les entrées et sorties d'alarme ainsi que leur statut actuel.

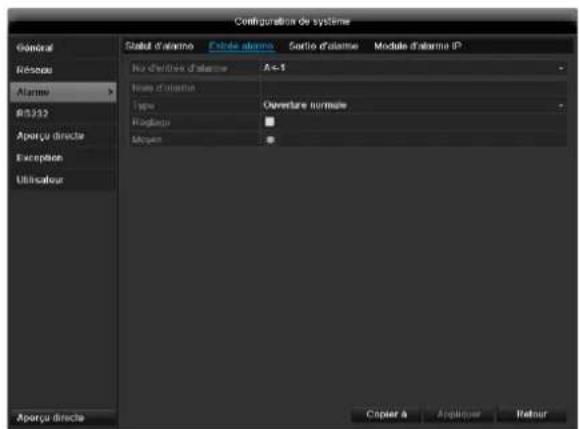

Entrée alarme

• Sélectionnéz une réaction en cas d'alarme en cliquant sur le symbole « Réglage » dans « Moyen »

Paramètres	Configuration
No d'entrée d'alarme	Sélectionnez l'entrée d'alarme pour définir les paramètres
Nom d'alarme	Donnez un description précise, par exemple : contact de porte du dépôt
Type	N.O.: Circuit normalement ouvert N.C.: Circuit normalement fermé

• Activez l'entrée d'alarme en cochant la case « Réglage ».
• Définisse le comportement de l'enregistreur en cas d'alarme sous « Moyen »
• Cliquez sur « Copier à » pour appliquer ces paramètres à d'autres caméras.
• Confirmez les paramètres enclistuant sur Appliquer et appuyez sur Derrier pour quitter le menu.

REACTION

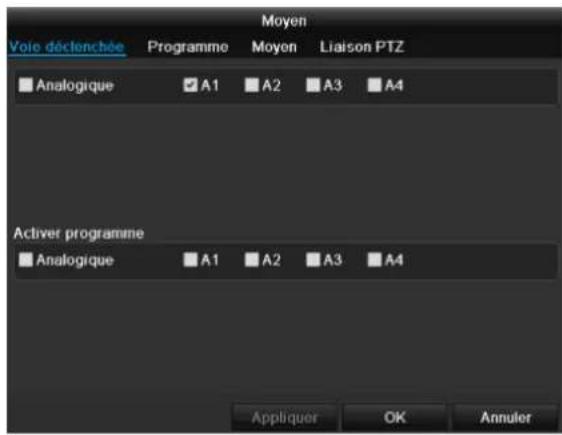

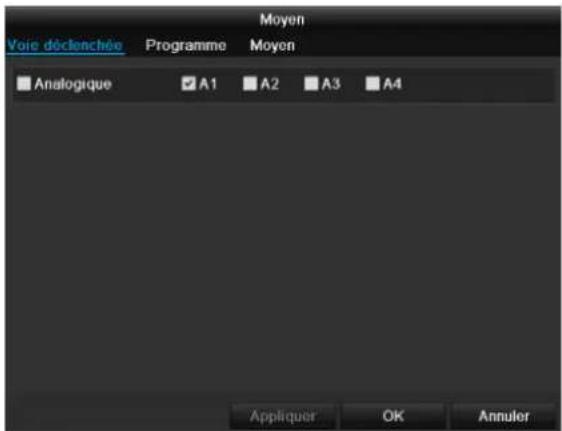

ONGLET Voie déclenchée

Selectionnez la case correspondante pour définir le canal deamera devant être déclenché en cas d'alarme.

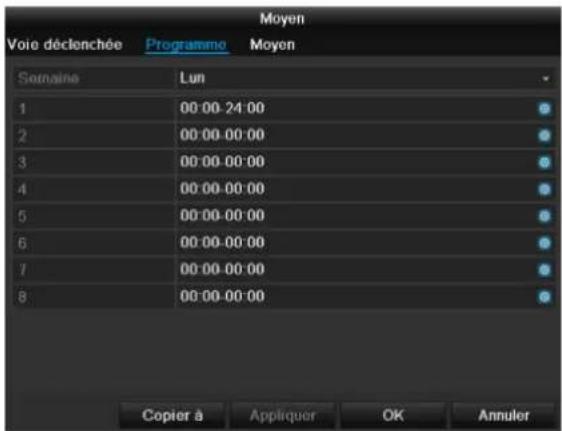

ONGLETProgramme

• Définissez ici l'heure à laquelle les comportements à seLECTIONner dans l'onglet « Moyen » doivent être actifs en cas d'alarme.
• Cliquez sur Copier à pour appliquer ces paramétres à d'autres jours de la semaine ou à la semaine entière.

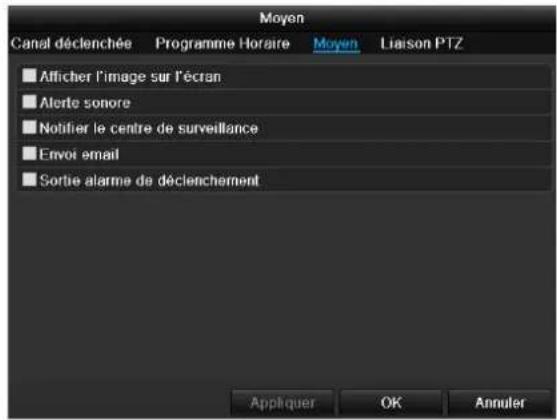

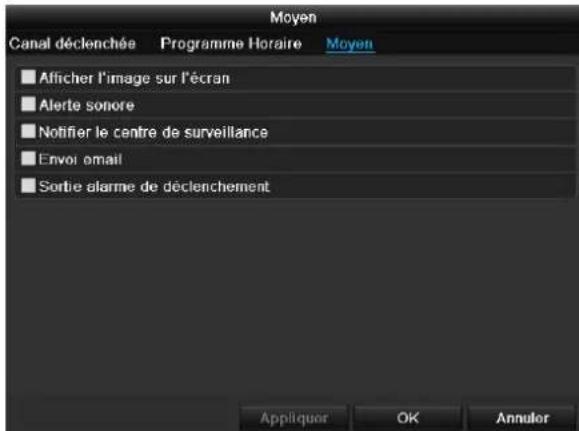

ONGLET Moyen

Définissez le comportement en cas d'alarme :

Paramètres	Configuration
Afficher l'image sur l'écran	Une surimpression apparait à l'écran
Alerte sonore	L'appareil émet une tonalité répetée
Notifier le centre de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi email	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 226.
Sortie alarmé de déclenchement	voir page 228.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Remarque

Pour pouvoir enregistrer à l'aide d'une alarme, vous doivent configurer le planning dans Enregistrement (voir p. 217).

Sortie d'alarme

1. Sélectionnez l'une des sorties d'alarme à configurer dans le menu dérouulant pour « Sortie d'alarme »
2. Définissez un nom quelconque pour l'entrée d'alarme dans « Nom d'alarme »
3. Sous « Délais», indiquez la durée pendant laquelle l'alarme doit être déclenchée.
4. Sous « Programme », définisse le planning pour la sortie d'alarme.
5. Cliquez sur Copier à, pour appliquer ces paramétres à d'autres sorties d'alarme.
6. Confirmez les paramètres en cliquant sur Appli-quer et appuyez sur Derrier pour quitter le me-nu.

RS-232

Actuelles aucune fonction.

Aperçu directe

Voir page 262.

Avertissement

Remarque

Entrez le déclencheur de l'avertissement en « Type d'exception», par exemple:

Disque dur plein

Déconnecté du réseau etc.

et spécifiez le comportement de l'appareil.

Alarmes à déclencher pour les types d'erreur suivants :

• Lecteur de disque dur plein
• Erreur de lecteur de disque dur
• Connexion au réseau coupée
• Conit IP
• Connexion illégale
• Erreur d'enregistrement

Paramètre	Notifications
Avertissement audio	L'appareil émet une tonalité répétée
Notification auprès de CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi de courriel	Un courriel est envoyé à une adresse spécifique. Voir p. 4542
Déclenchement d'alarme	Voir p. 35

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

Utilisateur

Avertissement

Notez bien le mot de passer administrateur. Mot de passage préprogramme:

《12345》.

L'écran de gestion des utilisateurs permet d'ajouter et de supprimer de nouveaux utilisateurs ou de modifier les paramétres existants.

1. Pour ajouter un nouvel utilisateur, cliquez sur Ajouter.

Paramètres	Configuration
Nom d'utilisateur	Identificateur unique
Mot de passer	Code d'accès à l'appareil pour la gestion de l'appareilRemarque : changez régulièrement le mot de passer, utilisez des combinai-sons de lettres, de chiffres etc. et conservez les mots de passer en lieu sûr.
Confirmation	Saisissez de nouveau le code d'accès par mesure de sécurité
Niveau	IMPORTANT :Le niveau Administrateur permet d'accorder plus de droits que le niveau Utilisateur.
Adresse MAC d'util...	Adresse MAC de l'adaptateur réseau des PC utilisés par chaque utiliser Remarque : Celle-ci permet de limiter l'accès au PC dont l'adresse MAC a été saisie dans ce champ !

1. Saisissez le nom et le mot de passer et confirmez le mot de passer dans le champ suivant.
2. Sélectionnez le niveau et indique l'adresse MAC.
3. Confirmez les paramétres enclinquant sur Appliquer.

Avertissement

Respectez les consignes suivantes lorsque vous accordez des droits d'accès.

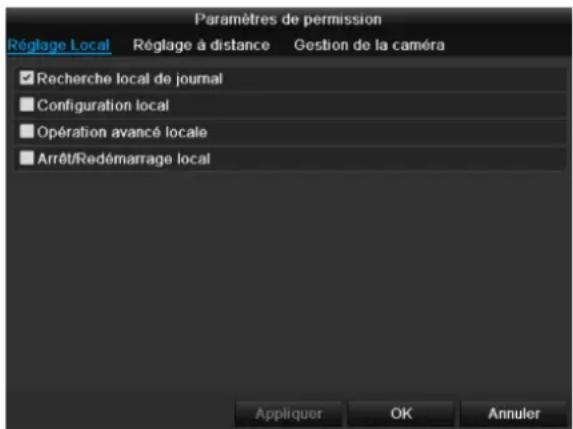

Paramètres de permission

Définissez les droits d'accès de l'utilisateur en cliquant sur le symbole « Privil. ». Seules les données d'accès des utilisateurs ajoutés manuellement peuvent être modifiées:

Remarque

L'utilisateur peut effectuer des réglages ou changer des paramètres au niveau local, c'est-à-dire, sur l'appareil.

L'utilisateur peut acceder à l'appareil via la connexion réseau.

L'autorisation d'accès à chaqueamera (via le réseau ou localement) est paramétrée sur l'onglet Caméra.

Paramètres	Configuration
Réglage local de journal	Recherche local de journal
	Configuration local
	Opération avancé locale
	Arrêt / Redémarrage local
Réglage à distance	Recherche de journal à distance
	Configuration à distance
	Contrôle de port série à distance
	Contrôle de sortie video à distance

	Audio bidirectionnelleMaintenir alarmé à distance, contrôler sortie d'alarmeOpération avancée à distanceArrêt/Redémarrage à distance
Gestion de la camera	Permission deamera

Avertissement

Modifiez les réglages généraux de l'utilisateur (nom, mot de passer, niveau, adresse MAC) en cliquant sur le symbole « Editor » ou dans l'onglet « Modifier mot de passer »

Caméra

Camera

N°	Indication de numéro de CAMERA
Adresse de camera	Indication de l'adresse IP configu- rée pour laamera
Protocole	Sélection de protocole
Gestion de port	Paramètres de ports http de ca- méra
N° de canal	Affichage de numéro de canal
Nom d'utilisateur	Entrez ici le nom d'utilisateur de laamera
Mot de passer d'administrateur	Entrez ici le mot de passer d'admi-nistrateur
Mode d'affichage	Paramètres d'affichage du nom de laamera et de la date

Cliquez sur Ajout pour intégrer laamera au système.

Cliquez sur « Recherche » pour rechercher des caméras ABUS sur le réseau. Sélectionnez les caméras souhaiées et cliquez ensuite sur « Quick Add » pour intégrer les caméras.

Remarque

Vous devrez entrer manuellement le nom d'utilisateur, le mot de passer et le port http le cas échéant.

La largeur de bande disponible vous indique ce dont vous disposez pour configurer les cameras reseau.

OSD

Caméra	Caméra à configurer
Nom de la caméra	Attribution du nom de la caméra
Afficher nom	Activer/désactiver l'affichage du nom de la caméra dans l'affichage en direct
Afficher la date	Activer/désactiver l'affichage de la date dans l'affichage en direct
Afficher la s...	Activer/désactiver l'affichage de la semaine dans l'affichage en direct
Formmatter D...	Sélection du type d'affichage de la date
Formmatter T...	12 heures / 24 heures
Afficher OSD	Paramètres d'affichage du nom de la caméra et de la date
Police OSD	Modification de la taille de police


Selectionnez le canal deamera à traiter dans « Caméra ».

L'option « Mode » vous permet de modifier la luminosité des images de laamera grâce aux paramètres préconfigurés ou personnalisés.

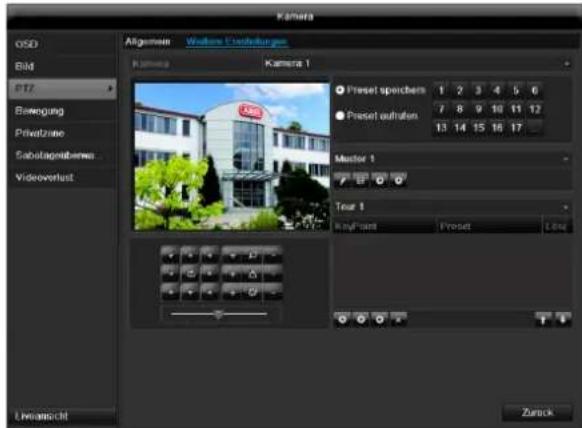

PTZ

Remarque

Configuez ici les preréglages et rondes des caméras réseau TVIP2xxxx.

Sauvegarde et appel de préroglages

1. Pilotez laamera réseau jusqu'à l'extrait d'image souhaité à l'aide des touches fléchées et sauvégardez la position avec « Prééglage 1», par exemple.
2. Cliquez sur Appel afin de lancer le préRéglage 1 que vous venez de sauvegarder.

Sauvegarde et appel de rondes

1. Créez plusieurs préréglages à exploiter sur cette ronde
2. Cliquez sur « + » pour selectionner un preréglage
3. Ajoutez plusieurs préréglages pour configurer la ronde
4. Cliquee ensuite sur le symbole « Play » pour Iancer la ronde.

Remarque

Vou puez egalement lancer la ronde directement dans la retransmission en temps reel de la camera reseau..

Movement

Selectionnez le canal deamera à traiter dans « Caméra ».

Cochez la détction de mouvement.

Activez de plus la détction de mouvement des caméras réseau ; consultez le manuel de votreamera réseau pour plus de détails.

Remarque

Pour pouvoir enregistrer avec la détction de mouvement, vous doivent configurer le planning dans enregistrement (voir p. 282)

Alarme

Voie déclenchée

Cliquez sur « Réaction » pour ouvrir l'onglet Voie dé-clenchée (uniquement en détction de mouvement) :

Selectionnez un ou plusieurs canaux deamera qui provoqueront une réaction en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quitterlez menu via le bouton OK.

Programme

Selectionnez I'onglet Programme.

Réglez ici les heures auxquelles les réactions régées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établiessez le programme.

Remarque

Vous pouvez définir au maximum 8 grillesHoraires entre 00h00 et 00h00.Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la période.
2. Confirmez les paramètres en cliquant sur Appliquer et quitterze le menu via le bouton OK.

Moyen

SeLECTIONNEZ I'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détction de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	Laamera apparait en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répetée.
Notifier le centre de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 271.
Sortie alarme de déclenchement	voir page Fehler! Textmarke nicht définiert..

• Confirmez les paramètres en cliquant sur Appliquer et quitter le menu via le bouton OK.

Configuration d'Enregistrement

Configuration

Ouvrez le menu principal et cliquez sur « Configuration d'enregistrement »:

Planning

Le programme permet de définir les heures d'enregistrement ou les déclencheurs (types d'enregistrement) pour les caméras. Cliquez sur l'onglet « Programme »:

Remarque

Les paramètres des ontlets Enregistrement et Instantané ne sont affichés qu'une seule fois car ils sont identiques.

Sur l'écran, vous Voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous Voyez la légende en couleurs, car les périodes d'enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d'enregistrement.

Couleur	Légende
Bleu	Durée : période en heures
Jaune	Détention de mouvement
Bleu clair	Détention de mouvement et dé-clencheur d'alarme
Rouge	Alarme
Gris	Pas de sélection
Marron	Mouvement ou alarme

• Sélectionnez laamera et cochez la case Activer programme.

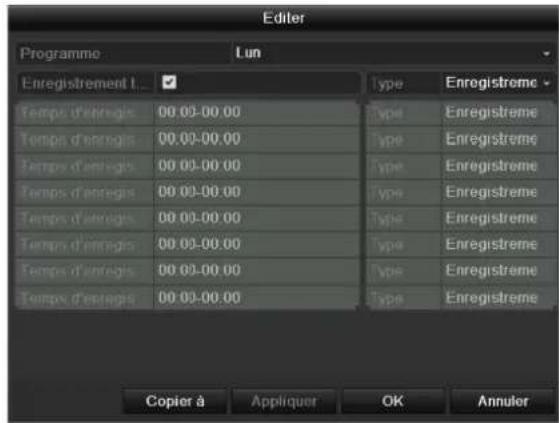

• Cliquez sur Éditer, pour déterminer le type et la durée du planning

1. Sélectionnez le jour à configurer dans le menu déroulant dans « Programme »
2. Activer/désactiver le « Enregistrement t. ». Vous ne pouvez pas définir de période si Jour entier est activé. La durée est alors la journée entière.
3. Si vous voulez définir des heures, vous devez désactiver la case « Enregistrement t. »

Example d'application

L'enregistrement doit avoir lieu entre 11h00 et 07h00. Deux fuseaux heures doivent être configuées pour cela :

1. 11:00-24:00
   2.00:00-07:00

2. Indiquez dans le menu déroulant le type d'enregistrement :

3. Enregistrement en continu

4. Détction de mouvement
5. Alarme
6. Détection de mouvement ou alarme
7. Détction de mouvement et alarme

Remarque

Pour enregistrer en utilisant la détction de mouvement ou l'alarme vous devez d'abord paramétrées. ces fonctions dans le menu Caméra (voir p. 213 « Définir des zones ») ou Configuration (voir p. 231 « Alarme »).

1. Si vous voulez établier des créèaux horaires, vous pouvez définir au maximum 8 grilles entre 00h00 et 24h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

Remarque

Avec « Enregistrement en continu », vous définisse des créèaux heures pendant lesquels laamera enregistre.

Les autres déclencheurs, tels que la détction de mouvement et/ou l'alarme, ne déclenchent l'enregistrement que si ces déclencheurs se produit.

• Copier à vous permet d'appliquer ces paramètres à d'autres jours ou à la période entière
• Confirmez vos paramètres en cliquant sur Appli-quier puis sur OK

Codage

Onglet Paramètrage d'enr

Pré-enregistrement	Durée en secondes enregistrée avant une alarme
Post-enregistrement	Durée en secondes enregistrée après une alarme
Enregistrement d'au…	Enregistrement audio Oui/Non

Ce sous-menu permet de configurer les paramétres sui

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Onglet Capture

Il est possible de définir les paramètres suivants :

Caméra	Caméra à paramétrer
Paramètre	En fonction d'un planning ou d'un événement
Résolution	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Qualité d'image	différents niveaux de qualité : +++: qualité moyenne +++++: qualité élevé
Interval	Les images sont sauvégardées toutes les 1-5 secondes après un événement ou après le point de dé-part planifié

Confirmez les paramétres en cliquant sur Appliquer et appuyez sur Derrier pour quitter le menu.

Autres paramètres

(TVVR45021 unique)

Réécriture	Vous choisissez si les enregistre-ments les plus anciens doivent être écrasés lorsque le disque dur est plein.
eSATA	Choisissez le média de destinat-ion pour l'export ou la sauvégarde supplémentaire d'enregistrements/d'images :disque dur eSATA USB ou autre.

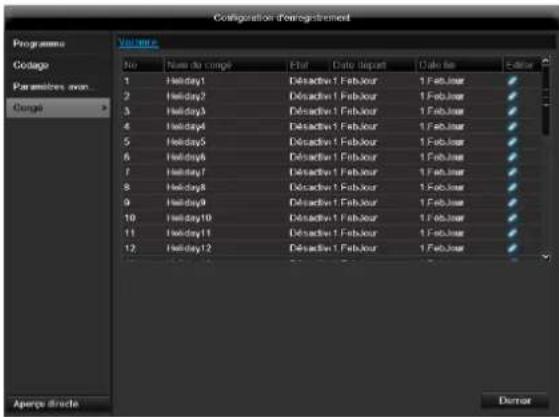

Vacances

Ce sous-menu permet de définir jusqu'à 32 paramétres différents d'enregistrement pour les vacances ou les jours fériés.

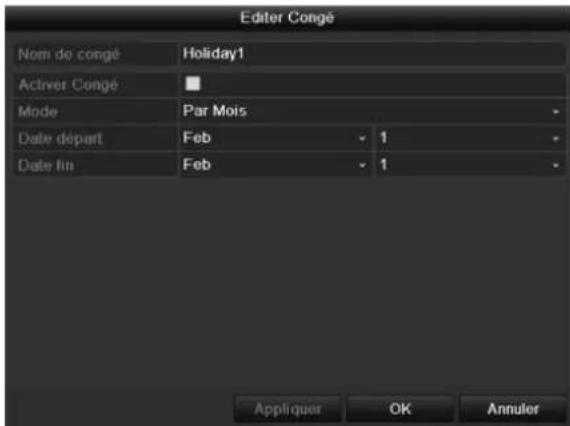

Cliquez sur le symbole « Éditer » pour modifier ces paramètres

Nom de congé	Saisie manuelle du nom des va-cances ou du jour férié
Activer Congé	Activer ou désactiver les va-cances
Mode	Selon date / semaine / mois
Date début	Sélection de la date/heure de dé-but
Date fin	Sélection de la date/heure de fin

Confirmez vos paramètres en cliquant sur Appliquer puis sur OK.

Disque management

Disque

Remarque

L'appareil prend en charge jusqu'à huit lecteurs de disque dur 3.5" SATA.

La sauvegarde des données peut etre effectue sur un disque dur e-SATA.

Avant que vous puissiez enregistrer avec

I'appareil,chaque disque dur integre doit etre

« initiaisé ». Sinon l'appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement

Lorsque you initialisez un disque dur, toutes les données de ce disque sont effacées!

N'oubliez pas de sauvegarder!

Monjours du disque dur

1. Debranchez l'appareil du secteur et ouvre le couvercle.
2. Respectez les consignes ESD lorsque vous manipu-lez des apparciels électroniques. Vérifiez s'ils sont correctement mis à la terre.
3. N'ouvrez pas le boitier dans des pieces où il y a des moquettes ou d'autres revêtements pouvant accumulator des charges electrostatiques.
4. Evitez tout contact corporel avec les pieces de la platine.

Avertissement

Adressez-vous à votre installerer si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d'aucun secours.

1. Montez le disque dur et réalise les raccordements.
2. Remettez le couvercle en place et branchez l'appareil sur le secteur.
3. Mettez l'appareil sous tension et démarrez le menu Disque dur.

Remarque

Si les disques durs installés ne s'affichent pas, vous devez vérifier les raccordements.

Dans le menu, cliquez sur « Disque management » pour paramétrer l'administration du disque dur.

Paramètres d'administration du disque dur

Informations HDD
Nr	Montre le numéro de connexion interne
Volume	Mémoire du disque dur en Go
Etat	Montre l'état actuel du disque dur : non initialisé normal défectueux
Proprité	• Redondant : redondance pour la sécurité des données. • Lecture uniquement : protection contre l'écriture • R/W : lecture et écriture
Type	Local : disque dur de l'appareil NFS : disque dur d'un réseau Dans la mesure du possible, évi-tez d'utiliser l'enregistrement NFS en raison des évventuels pro-blèmes de compatibilité
Espace libre	Indique approximativement l'espace mémoire disponible pour les enregistrentes
Group	Groupe de disques durs, valeur par défaut : 1 (Les enregistrentes peuvent être attribués aux groupes)
Editor	Paramétrer le disque dur
Supprime	Retirer un disque dur

1. Sélectionnez le disque dur en cliquant sur la case à cocher correspondante.

2. Démarrez le processus en cliquant sur Init.

3. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK.

4. La barre d'etat montre la progression de l'initialisation.
5. L'écran suivant apparait lorsque le processus est terminé.

Configurations disques durs des cameras

Cliquez sur le sous-menu « Paramètres avancés »

Mode:Quota

Définissez la taille maximale d'enregistrement par camera sur le disque dur.

Mode:Groupe

1. Sélectionnez un groupe de disques durs dans le menu déroulant.
2. Cochez la case correspondant à laamera que vous souhaitez sauvegarder dans le groupe de disques durs.
3. Cliquez sur Appliquer et confirmez en appuyant sur OK.

Configuration disques durs

Remarque

Les cameras doivent etre attribuées à un groupe de disques durs pour pouvoir en modifier la configuration (voir Configuration disques durs des cameras).

Cliquez sur le symbole « Éditer » Une fenêtre apparait:

Numéro HDD	Sélection du disque dur en fonction du numéro interne de connexion
Statut	• L/E : lecture et écriture • En seule lecture: Protection en écriture • Redondance : la redondance est assurée pour la sécurité de données
Groupe	Sélection du groupe de disques durs
Capacité d'HDD	Disque dur

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Attention :

Si vous n'vez installe qu'un seul disque dur dont I'etat est « Lecture uniquement», l'appareil ne peut pas enregistrer!

Redondant :

Au moins 2 disques durs ont ete installes.

Le disque dur redondant fait une copie des enregistrements. Cette copie fait office de sauvegarde.

Warning :

Si vous voulez faire une sauvegarde redondante
vous doivent activer la mode redondante à la menu
codage (voir page 283).

Lecture/Edriture :

L'etat d'au moins un disque dur doit être R/W (Read/Write). Autrement aucun enregistrement n'est possible.

Vérification de l'etat du disque dur

Le menu Maintenance permet de vérifier l'etat de chaque disque dur. Les informations SMART (Self-Monitoring, Analysis and Reporting Technology) sont enregistrées dans le journal.

Ouvrez le journal et recherche Informations/S.M.A.R.T. Disque dur. Voir p. 287.

Configuration des alertes de disque dur

Vou puez définir des alertes vous informant sur les erreurs de disque dur.

• Affichez l'options Avertissement du menu Paramétres. Voir p. 290.

S.M.A.R.T.

Ce sous-menu affiche les informations relatives au statut des disques durs.

Ces informations servent à identifier les erreurs de disque dur. Il est donc recommandé de ne pas désactiver cette fonction

Remarque

Les données log S.M.A.R.T. sauvegardées peuvent être visualisées dans le menu Maintenance sous « Recherche de journal » (voir page 290).

Relecture

Appuyez sur Enregistrement dans le menu principal, pour rechercher des enregistrents videoes en fonction d'evénements ou de repres ou pour visualiser les images enregistrées.

Enregistrement par hora

Vouaveslechoixentrelesreglagessuivants：

Cliquez sur I'onglet « Repération »

D1 - D16	Caméra à configurer
Type de vis-deo	Programme, détction de mouvement, alarmé, détction de mouvement et/ou alarmé, enregistrement manuel, tous les enregistrentes
Type de fi-chier	Verrouillé, déverrouillé, tous
Date début / Temps fin	Indiquez la date et l'heure

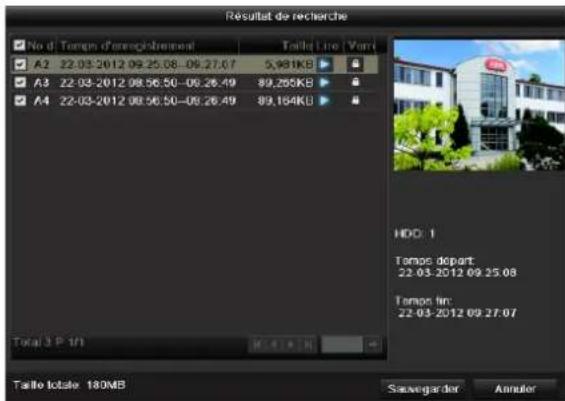

• Cliquez sur Chercher afin de rechercher des enregistrements répondant aux critères. Les résultats sont affichés:

• Sélectionnez l'enregistrement en cliquant sur la ligne correspondante et cliquez ensuite sur 'Visionnage' - symbole.

Remarque

Le mode lecture vous permet de returner à tout moment à la recherche d'évenements enclinquant

droit et en sclectionnant « Video Search »

i

Remarque

Les sous-menus «Étiquette » et «Image » sont pratiquement identiques au menu décrit précédément ; ils ne sont donc pas décrits séparément.

La recherche dans le sous-menu «Étiquette » ne se fait pas sur un type d'enregistrement mais sur une désignation ou un mot-clé associé au nom du repère.

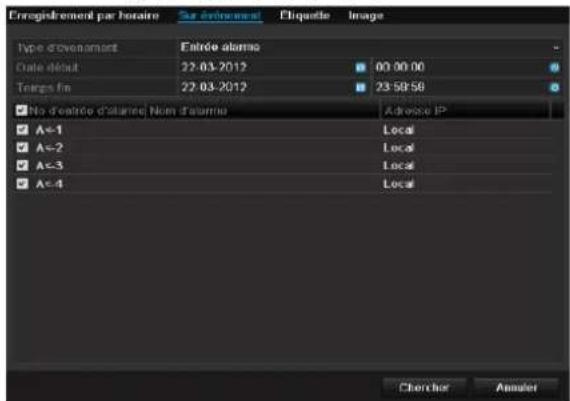

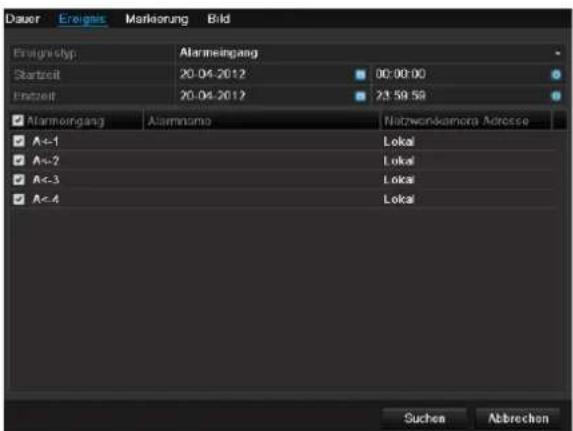

Sur événement

Cliquez sur I'onglet « Sur événement »

Une liste affiche alors toutes les entrées d'alarme. Dans « Type d'évenement», Sélectionnez le type de recherche : par enregistrement d'alarme (entree d'alarme) ou par mouvement (detection de mouvement).

SeLECTIONnez une ou plusieurs entrées d'alarme en cochant la ou les cases correspondantes. Cliquez sur Chercher.

Selectionnez un ou plusieurs enregistrements d'alarme dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux enregistrements.

Reperage

Cochez une ou plusieurs caméras réseau pour la ou les scélectionner.

Cliquez sur Recherche.

Selectionnez un ou plusieurs repères dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux repérages.


Cliquez sur I'onglet « Image »

Cochez une ou plusieurs caméras réseau pour la ou les scélectionner.

Cliquez sur Recherche.

Selectionnez une ou plusieurs images dans la liste qui apparait. Cliquez sur Détails, pour obtenir des informations relatives aux images.

Maintenance

Remarque

Ce menu est destiné à la gestion de l'appareil et ne doit être utilisé que par des utilisateurs expériements.

Menu	Configuration	P.
Info système	Informations sur l'appareil (numéro de série, état du logiciel résident etc.)	290
Recherche de journal	Le fichier journal permet d'effectuer des recherches en fonction de certains critères, par exemple : alarmé, exception, commande ou informations concernant des enregistrements ou données spécifiques (état de disque dur S.M.A.R.T.).	290
Configuration	Exportation / importation de pa-ramêtes	291

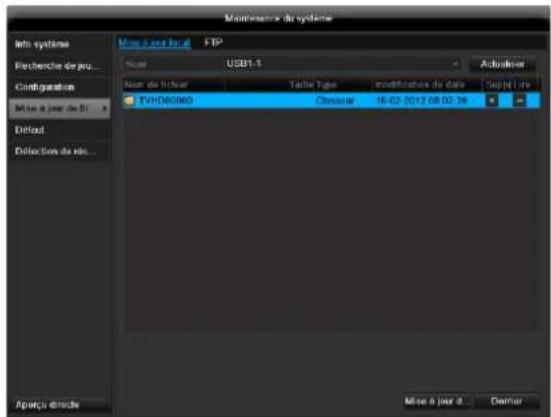

Mise à jour de firmware	Mise à jour du logiciel résident	292

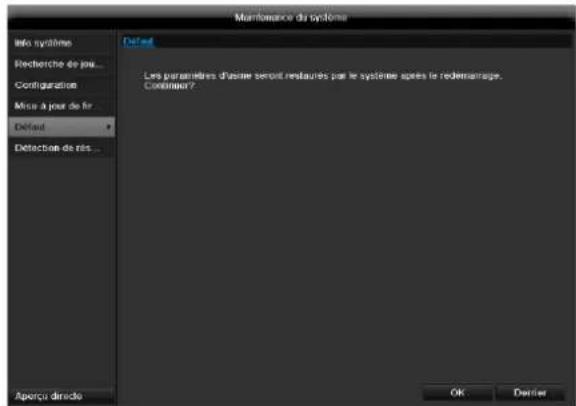

Défaut	Réinitialisation du système	292

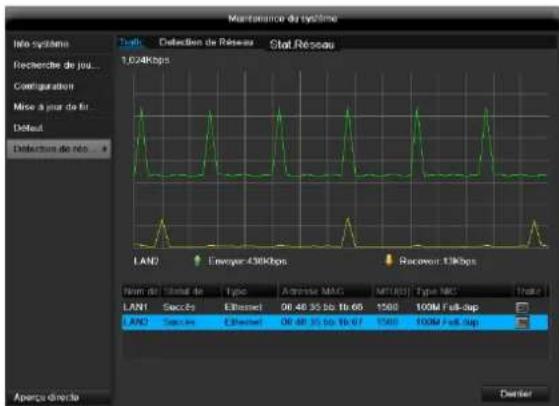

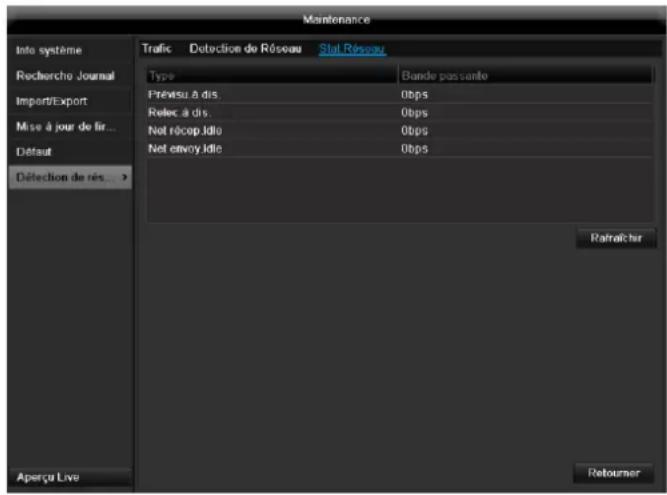

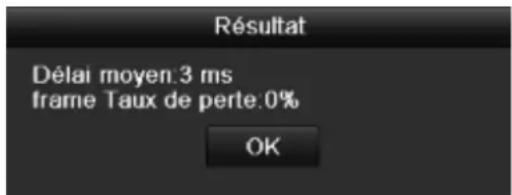

Détection de réseau	Affichage du taux de transmis-sion et de réception de l'enregistreur.

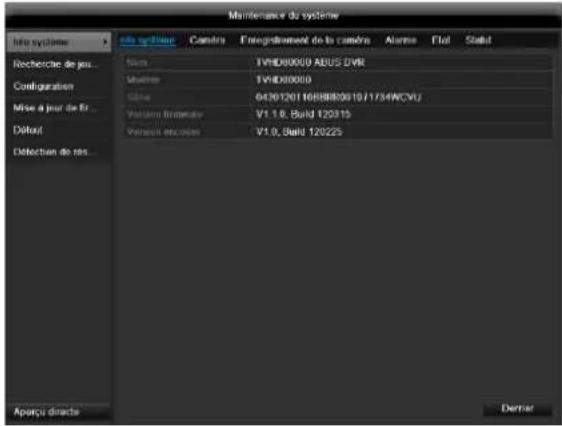

Info système

Remarque

Le menu d'information contient les caractéristiques techniques de l'appareil ainsi que des informations sur les différents réglages des cameras, de l'enregistrement, etc.

Ceci peut être utile lors de demandes d'assistance.

Recherche de journal

Remarque

Les événements peuvent être recherchés en fonction des types principaux/événements/paramètres suivants :

• Tout type
• Enregistrement aorés Alarme
• Exception
• Opération
  Information

Filter1	Filter2
Tout type	-
Enregistre-ment aorésAlarme	• Tout type• Entrée / sortie d'alarme• Démarriage / Arrêt de détec-tion de mouvement• Démarriage / Arrêt de tam-per détction
Exception	• Tout type• Perte de signal vidéo• Exception signal vidéo• Mauvais login• Disque dur plein• Disque dur erreur• Conflit IP• réseau déconnecté• Exception de capture d'Image / enregistrement• La résolution d'entrée et la résolution d'enregistrement sont différentes
Opération	• Tout type• Différentes paramètres local et à distance (Connexion /Réglage / ...)
Information	• Tout type• Info HDD• HDD S.M.A.R.T.• Démarrer / Arrête l'enregistrement• Démarre / Arrête capture• Supprimer l'enregistrement expires• Info NetHDD

1. Sélectionnez l'évenement à rechercher dans le fîchier journal et sélectionnez ensuite un paramètre secondaire.

2. Entrez la date et l'heure en face de « Date début » et « Temps fin » et cliquez sur Chercher.

3. L'évenement est affché :

• Vous pouvez changer de page à l'aide de la barre de navigation :

Pour avancer et reculer, appuyez sur (3) et (2). Pour passer à la première ou à la dernière page, appuyez sur (4) et (1). Pour passer directement à une page précise, entrez le numéro de page dans le champ (5) puis cliquez sur (6).

• Cliquez sur Détails afin d'obtenir des informations plus précises.
• Cliquez sur Lire afin de démarrer eventuellement le visionnage de 'enregistrement.
• Cliquez sur Sauvegarder pour exporter le fichier journal sur un dispositif USB.

Configuration

Remarque

Les données de configuration comprennent tous les réglages de l'appareil effectuels après la mise en service. Ces données peuvent être enregistrées sur un dispositif USB. Ceci permet de configurer, par exemple, un autre apparéil de façon identique.

Mise à jour de firmware

i

Remarque

L'appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP.

Copiez le fichier de mise à jour portant l'extension *.may de la clé USB vers le repertoire principal.

Branchez la clé USB sur le connecteur USB de l'appareil.

1. Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.
2. Sélectionnez le fichier de mise à jour et cliquez sur Mise à jour de firmware.
3. Attendez jusqu'à ce que l'appareil redémarre.
4. Vérifiez le cas échéant l'etat du logiciel résident sous l'options « Info Système » du menu Maintenance.

i

Remarque

La mise à jour via FTP fonctionne comme décrit cédessus : le PC doit se partager sur le même réseau local !

Configurez un PC en tant que serveur FTP.

Saisissez l'adresse IP du serveur FTP.

Défaut

i

Remarque

Cette opération permet de rétablier les paramètres

d'origine de l'appareil (réinitialisation).

Avertissement

Tous les réglages effectuels depuis la mise en service (camères, paramètres

d'enregistrement, PTZ, alarmes etc.) seront supprimés !

Evitez les pertes de données en sauvégardant préalablement ces réglages. ÀpRES la réinitialisation, vous pouvez eventuellement les recharger.

Réseau

i

Remarque

Les informations relatives au traffic et aux interfaces du réseau sont affichées ici.

ONGLET Utilisation du réseau

La quantité des données reçues et envoyées est représentée graphiquement.

Dans le champ sous le graphique figurent, en fonction des réglages, le statut et des informations concernant un ou deux raccords réseau.

ONGLET Détction de réseau

« Adresse Destinaire » permet de contrôle la connexion avec un autre appareil, comme un ordinateur par exemple. Entrez l'adresse réseau de l'ordinateil à contrôle (p.ex. 192.168.0.25) et cliquez sur Tester.

Des informations relatives à deux paramètres apparais- sent :

Paramètres	Configuration
Délai moyen	Temps nécessaire à l'appareil pour répondre
frame Taux de perte	Indique le nombre de pourcentages des paquets n'avant pas été trans-mis.

i

Remarque

En presence d'un taux de perte du paquet elevé, il est recommendé de repeter le test réseau.

i

Remarque

Si le taux de perte du paquet reste elevé, il est conseilé de contrôle le câblage du réseau ou la présence de dommages dans la ligne.
Plus le taux de perte du paquet est elevé, moinsonne est la connexion entre l'appareil contrôle et l'enregistreur.

Pour « Exportation paquets de Réseau», vous pouvez exporter les réglages des différents raccords, ou du raccord, en fonction du réglage.

1. Sous « Nom disposifit », Sélectionnez un support d'enregistrement sur lequel les réglages doivent être enregistrés.
2. Cliquez sur Sauvegarder.

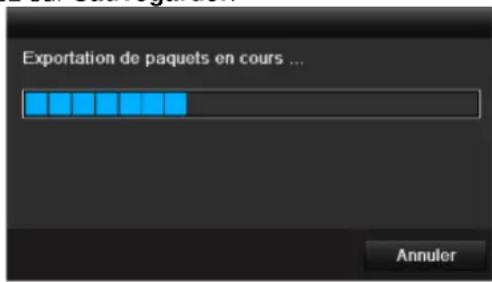

Au terme de la barre de progression, une fenêtre de remarque s'affiche lorsqu'elinitialisation a réussi. Fermez la fenêtre avec OK.

• Cliquez sur Statut pour afficher le statut des raccords LAN (connecté/non connecté).
• Cliquez sur Configuratie pour modifier vos réglages réseau.

ONGLET Stat. Résau

En cette onglet il peut voir la bande passante nouveau et sortant.

Actualisiez avec Rafraîchir.

Sauvegarder

Enregistrement par hora

Remarque

La fonction d'exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que :

des clés USB

des disques durs USB

des graveurs de DVD etc.

• « Exporter » permet d'exporter tous les enregistrements pour la période selectionnée. Remarque : il n'est pas possible d'exporter une période plus grande que 24 heures.
• Entrez les paramétres, voir p. 210.
• Cliquez sur Details pour délimiter le champ de recherche.

• La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrents apparaissent à l'écran.
• Cliquez sur le symbole « Lire » pour visualiser l'enregistrement correspondant.
• Pour verrouiller ou déverrouiller un fichier, cliquez sur le symbole « Verrouiller »
• Cliquez sur Sauvegarder pour acceder à l'écran d'exportation.

1. Sélectionnez dans le menu dérounant le dispositif raccordé sur lequel les données doivent être sauvégardées.

2. Si le dispositif n'apparait pas, cliquez sur Actualiser.

3. Si le dispositif ne s'affiche toujours pas, débranchez-le de l'appareil et raccordez-le a nouveau. Pour ce faire, lisez également les instructions du fabricant.

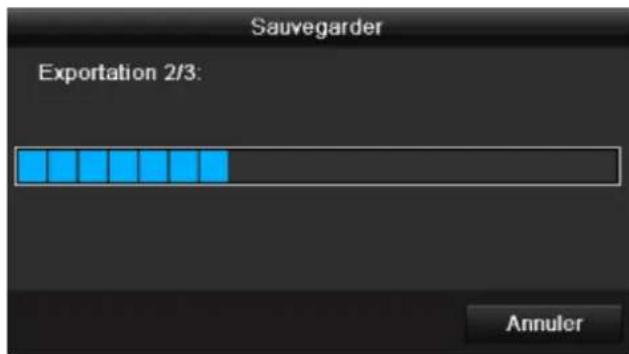

4. Cliquez sur Formater pour commencer l'exportation. La progression de la sauvegarde s'affiche.

Remarque

Une fois la sauvegarde terminée, vous pouze seLECTIONner les données enregistrées sur le support et les dire à l'aide du lecteur. Ceci permet de vérifier si l'exportation s'est déroulée correctement.

Événement (type d'événement « Entrée alarme »)

Définissez la période de l'enregistrement recherche à l'aide des champs « Début » et « Fin ». Sélectionnez une entrée d'alarme en cochant ou en décochant une case et en cliquant sur Chercher.

Événement (type d'événement « Détention de mouvement »)

Définissez la période de l'enregistrement recherche à l'aide des champs « Début » et « Fin ». Sélectionnez uneamera en cochant ou en décochant une case et en cliquant sur Chercher.

Les deux types d'événements sont affichés lorsque vous appuyez sur le bouton Chercher de la fenêtre suivante:

Selectionnez les données à exporter en cochant ou en décorchant les cases correspondantes. « Lecture avant » et « Lecture après » vous permettent de définir le temps avant ou après alarme. Ces options vous permettent de définir la longueur de la video exportée.

Cliquez sur Détails, pour visualiser la video Sélectionnée. Pour de plus amples informations sur la fenêtre Détails voir Enregistrement par hora (p. 265).

i

Remarque

Les enregistements trouvés avec les fonctions « Pre-play » ne peuvent être lus que si un enregistrement est present avant/après l'alarme.

i

Remarque

Les sous-menus « Enregistrement » et « Image » sont pratiquement identiques au menu décrit précédement ; ils ne sont donc pas décrits séparément.

Manuel Management

Appuyez sur la touche REC ou cliquez sur enregistrement en urgence dans le menu principal pour demarrer un enregistrement image/vidéo manuel ou pour enclencher une sortie alarme.

Enregisterr

Selectionnez laamera pour démarrer l'enregistrement manuel. Pour ce faire, il suffit de cliquer sur le bouton correspondant.

Remarque

Cliquez sur Analogue pour enregistrer à l'aide de toutes les caméras raccordées.

Capture continue

Selectionnez laamera pour enregistrer manuellement des instantanés à la suite. Vous pouvez paramétre l'intervalle de temps de l'enregistrement (voir page 264). Pour cela, cliquez sur le bouton correspondant.

Alarmen Manuel

Pour activer une des sorties d'alarme, cliquez gauche sur la sortie souhaitation puis appuyez sur Declencher pour une sortie ou Declencher toutes pour toutes les sorties. Pour réinitialiser la ou les sorties, cliquez sur Déplacer, ou Déplacer Tout.

Arreter

Remarque

Selectionnez Verrouiller pour verrouiller le menu de commande.

Sélectionnez Arreter pourmettre l'appareil hors tension.

Selectionnez Redemarrer pour redemarrer (mettre le système hors tension en sous tension).

Voir également p. 257.

Dépannage

Avant d'appeler le service d'assistance, lisez les remarques suivantes pour déterminer la cause d'un incident.

Incident	Cause	Solution
Pas de courant	Le cable réseau n'est pas raccordé	Branchez le cable réseau correctement sur la prise de courant
	L'interrupteur du réseau est sur OFF	Mettez l'interrupteur du réseau sur ON
	La prise de courant n'est pas alimentée	Essayez d'utiliser un autre apparéil sur la prise de courant
Pas d'image	L'écran n'est pas paramétré pour la réception	Configuréz correctement le mode entrée videoj jusqu'à ce qu'une image en provenance de l'enregistreur s'affiche
	Le cable videoe est mal raccordé	Raccodez le cable videoe correctement
	Le moniteur raccordé est étient	Allumez le moniteur
Pas de son	Le cable audio est mal raccordé	Raccodez correctement le cable audio
	Les apparciels raccordés au cable audio sont éteints.	Allumez les apparciels raccordés au cable audio.
	Le cable audio est endommagé	Remplacez le cable
Le disque dur ne fonctionne pas	Le cable de connexion est mal raccordé	Raccodez le cable correctement
	Le disque dur est défectueux ou non compatible avec le système	Echangez le disque dur contre un disque dur recommends.
La connexion USB ne fonctionne pas	L'appareil n'est pas compatible	Raccodez un dispositif USB compatible USB 2.0
	Vous utilisez un hub USB	Raccodez le dispositif USB directement
Pas d'accès au réseau	Le cable réseau s'est détaché	Raccodez le cable réseau
	La configuration du réseau (DHCP, adresse IP etc.) est erronée	Vérifiez la configuration du réseau et corrigez-la le cas échéant.
La télécommande ne fonctionne pas	La polarité des piles (+, -) n'est pas respectée ou les piles sont épuisées	Remplacez les piles par des piles neuves. Pour pilotier l' apparéil à l'aide de la télé-commande, vous doivent orienter cette-ci vers le capteur de l' apparéil.
	La télécommande est trop éloignée de l'enregistreur	Utilisez la télécommande à une distance maximale de 7 m
	Il y a un obstacle entre la télécommande et l'enregistreur	Enlevez l'obstacle
	L'éclairage est trop puissant ou vous utilisez un tube fluorescent	Evitez les lumières trop fortes des tubes fluorescents
L'enregistrement n'est pas possible	Le disque dur n'est pas initiaisé	Montez et initialisiez le disque dur
Mise hors tension soudaine	La température à l'intérieur de l' apparéil est trop élevé	Nettoyez l' apparéil ou enlevez tout objet pouvant empêcher l'aération

Entretien et nettoyage de l'appareil

L'appareil ne nécessite pas d'entretien. Protégez l'appareil contre la poussière, les saletés et l'humidité.

Enregistreur numérique ABUS	TVVR35011	TVVR45021
Compression video	H.264, MPEG-4
Utilisation hybride	-
Entrées caméra	8	16
Sorties caméra	-
Sorties moniteur	Moniteur: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI
Mode de fonctionnement	Triplex
Résolution (mode live)	HDMI:1920*1080/60Hz(1080P),1600x1200/60Hz, 1280*1024/60Hz,1280*720/60Hz, 1024*768/60HzVGA:1920*1080/60Hz(1080P),1600x1200/60Hz, 1280*1024/60Hz,1280*720/60Hz, 1024*768/60HzBNC Output:PAL: 704x576, NTSC: 704x480
Résolution / débit d'image par ca-méra (enregistrement)	Max. 1920 x 1080 p @ 25 fps
Débit d'image total	200 fps	400 fps
Niveau de compression	Par camera réseau
Durée d'enregistrement avant/après l'alarme	0 - 30 secondes / 5 - 900 secondes
Dispositif d'enregistrement	2 x SATA HDD	8 x SATA HDD
Sauvegarde des données	2 x USB 2.0	3 x USB 2.0, eSATA
Affichage	1 / 4 / 6 / 8 / 9	1 / 4 / 6 / 8 / 9 / 16
Modes d'enregistrement	Manuel, programme, détction de mouvement, alarme, détction de mouvement et alarme, détction de mouvement ou alarme
Modes de recherche	Par événement, date et heures
Entrée d'alarme (NO/NC)	4	16
Sortie de relais	2 (Capacité de charge: 12VDC/1A)	4 (Capacité de charge: 12VDC/1A)
Nombre d'utilisateurs	2 (au max. 31)
Raccordement au réseau	1 x RJ45 10/100/1000 Mbps
Accès simultanés au réseau	128 Connections de la caméra
Fonctions réseau	Mode live, visionnage, exportation de données, configuration
DDNS	√
NTP	√
Commande PTZ	RS-485
Protocoles PTZ	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Types d'alarme	Signal sonore, signal OSD, courriel
Audio	Line In: 1 x BNC (2.0 V p-p, 1000Ω)Audio Out: 2 x BNC (600Ω)	Line In: 1 x Cinch (2.0 V p-p, 1000Ω)Audio Out: 2 x Cinch (600Ω)
Commande	Souris, télécommande, clavier (non fourni)
Logiciel	Logiciel client
Langues d'interface OSD	allemand, anglais, français, nederlandais, danois, polonais, espagnol, tchêque
Alimentation	12 VDC, 3.0 A, 50~60 Hz	100~240VAC, 6.3A, 47~63Hz
Consommation d'électricité	<13 W (sans disque dur)	<45 W (sans disque dur)
Température de fonctionnement	-10°C ~ + 55°C
Dimensions (LxHxP)	470 x 90 x 45 mm
Poids	≤ 8 kg sans disque dur
Certificates	CE

Capacité de mémoire HDD

La mémoire requise pour l'enregistrement et la surveillance dépend non seulement de la capacité de mémoire physique du disque dur utilisé, mais aussi de la résolutioncision et du débit de l'enregistrement.

Le CD fourni contient un programme permettant de calculer l'espace requis pour la mémoire. Par ailleurs, ce logiciel peut être téléchargeé depuis notre site web tout comme le logiciel ABUS CMS.

Connexions au écran

HDMI + VGA	HDMI + CVBS	VGA + CVBS	HDMI seulement	VGA seulement	CVBS seulement
✓	✓	✓	✓	✓	✓

Elimination des déchets

Remarque concernant la directive europeenne sur les apparils électriques et Electroniques

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures menagères à la fin de son service. L'élimination doit avoir lieu par le biais des points de collecte agrés dans votre pays. Respectez la réglementation locale concernant l'élimination de matérielux.

Éliminez l'appareil conformément à la directive française 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment) relative aux apparéils électriques et électroniques usages.

Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d'appareils usages auprès de votre mairie, votre déchetterie ou votre revendeur.

Remarques concernant la manipulation de piles

Respectez la polarité lorsque vous introduizez les piles. N'essayez pas de les recharger et ne les jetez enaucun cas au feu! N'utilisez pas en même temps des piles de type différent (piles usages et neuves, piles alcalines et au carbone etc.). Retirez les piles si vous n'utilisez pas l'appareil pendant une période prolongee. Une utilisation inappropriée peut entraîner des risques d'explosion et de fuite!

Pensez à la protection de l'environnement! Les piles usées ne doivent pas être mélangées avec les ordures menagères! Remettez-les à un point de collecte de piles usages.

Veillez à ce que les piles ne tombent pas entre les mains de vos enfants. Vos enfants peuvent lesmettre dans la bouche et les avaler. Ceci peut avoir des conséquences graves pour leur santé. Dans ce cas, il faut consulter immediatement un médecin!

Ne rechargez ou chauffer jamais les piles ordinaires et ne les jetez pas au feu (risque d'explosion!).

Remplacez les piles qui commencent à s'user.

Remplacez toujours toutes les piles en même temps et utilisez des piles du même type.

Important

Les piles qui seront des fuites ou sont endommagées peuvent provoquer des brûlures si elles entrent en contact avec la peau.

Portez des gants appropriés dans de tels cas.
Nettoyez le compartment des piles à l'aide d'un chiffon sec.

Remarque importante concernant l'élimination de piles

Ce produit utilise des piles auxquelles la directive européenne 2006/66/EG s'applique et qui ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et non peut et non peut.

Renseignez-vous sur les dispositions en vigueur dans votre pays concernant la collecte séparée de piles usagées.

L'élimination correcte des piles permet d'éviter des conséquences néfastes pour l'environnement et la santé.

Les piles qui contiennent des substances dangereuses portent les symboles suivants :

Pb = La pile contient du plomb

Cd = La pile contient du cadmium

Hg = La pile contient du mercure

Remarque concernant la directive europeenne RoHS

L'appareil est conforme à la directive RoHS.

La conformité avec la directive RoHS signifie que le produit ou la piece ne contient aucune des substances suivantes dans des concentrations supérieures aux concentrations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d'un usage auquel la directive RoHS ne s'applique pas :

a) 0,1% de plomb (par unité de poids),
b) mercure,
c) chrome hexavalent,
d) biphenyl polybromé (PBB) et polybromodiphenyllether
e) 0,01% de cadmium (par unité de poids)

Glossaire

Termes techniques utilisés

1080i

Signal video HDTV à 1080 pixels et affichage entrelacé. 16:9

Rapport largeur/hauteur de l'écran, inspiré du format d'un écran de cinéma.

720p

Signal video HDTV à 1280 x 720 pixels et affichage progressif.

RESOLUTION

Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points-image. La télévision a haute définition (HDTV) fonctionne avec 1280 × 720 points-image.

DIAGONALE D'IMAGE

Indication de la taille d'une image : distance entre le coin gauche inférieur et le coin droit supérieur - en pouces ou en centimétres.

Navigateur

Programme permettant d'afficher des sites Internet. CIF

A l'origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une résolution video de 352 × 288 pixels, 2 CIF à 704 × 288 pixels, 4 CIF à 704 × 576 pixels.

CINCH

Type de prise élargie pour signaux audio analogiques ou signaux video FBAS.

DDNS

Dynamic Domain Name System

Service reseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données.

DHCP

Dynamic Host Configuration Protocol

Protocole de réseau permettant l'intégration automatique d'appareils ('clients') dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attribuent automatiquement l'adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l'attribution automatique de l'adresse IP doit être activée.

Domain

Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de).

Dual Stream

Dual Stream désigne un procédé de transmission video. Il en résultat un enregistrement en haute résolution, ainsi qu'une transmission enasse résolution, par exemple via le réseau. Le 'main stream' (flux principal) dispose d'une résolution 4CIF, tandis que le 'sub stream' (flux secondaire) dispose seulement d'une résolution CIF.

DVR

'Digital Video Recorder'. Un apparéil permettent d'enregistrer diverses sources video et audio (analogiques, numériques). Les données sont comprimées et enregistrées, par exemple sur un disque dur.

FBAS/CVBS

'Farb-, Bild-, Austast- und Synchron-Signal' en allemand ou 'Color, Video, Blank and Sync' en angeais. La variante la plus simple d'un signal video, également connue sous le nom « signal composite ». La qualité d'image est en comparaison assez médiocre.

H.264

(MPEG-4 AVC) ; norme permettant une compression très efficace de signaux video. Cette norme est utilisé, entre autres, sur des disques Blu-ray ou dans des systèmes de videoconference.

HDD

'Hard Disk Drive'. Disque dur (disque magnétique)

Enregistrement numérique de données sur ordinateur ou DVR.

GIGABYTE

Unité de capacité de mémoire de dispositifs d'enregistrement (HDD, USB, cartes SD/MMC).

HDVR

'Hybrid DVR'. DVR pour l'enregistrement d'images en provenance de caméras analogiques et d'un réseau.

http

'Hypertext Transfer Protocol'

Un procédé de transmission de données via des réseaux. Essentiellement utilisé pour l'affichage de sites Internet dans un navigateur.

INTERLACED

Procede utilisant un balayage entrelacé.

Adresse IP

Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d'adresser et d'acceder à divers apparèils sur le réseau.

JPEG

Procede de compression à faibles pertes pour photos. La plupart des apparèils numériques enregistrrent leurs photos au format JPEG.

MPEG

'Moving Picture Experts Group' Il s'agit d'une norme internationale pour la compression d'images animées. Sur certains DVD, les signaux audio sont comprimés et enregistrés dans ce format.

NTP

'Network Time Protocol'

Procede pour synchroniser l'heure sur des reseaux. On trouve aussi SNTP ('Simple Network Time Protocol'), une variante simplifiée.

NTSC

Norme de télédiffusion aux Etats-Unis. Le procédé se désigne par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s'affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs.

PAL

'Phase Alternating Line'. Un système de télévision couleur européen. Il utilise 576 lignes visibles. Une image compte conste en 625 lignes, dont les lignes destinées aux signaux de gestion. 50 demi-images s'affichent par seconde. Les phases du signal couleur alternent d'une ligne à l'autre.

PANEL

Terme technique désignant la dalle d'un écran plat (on dit aussi écran LCD ou écran plasma).

PC

Un « Personal Computer » peut être utilisé comme interface distante avec les logiciels fournis ou avec un navigateur.

Pixel

'Picture element'. Point-image, élément d'image. Désigne l'unité la plus petite d'une transmission ou d'un affichage d'une image numérique

PIP

'Picture in Picture'. Abbreviation désignant la fonction « image dans l'image », permettant d'afficher simultanément deux signaux à l'écran. Le deuxième signal est superposé au premier.

PPPoE

Procedé de transmission par réseau destiné à étabir une connexion sur un circuit commuté. Ce procedé est utilisé, par exemple, pour des connexions ADSL.

PROGRESSIF

Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l'on saute des lignes.

PTZ

'Pan-Tilt-Zoom'

Faire pivoter, incliner et zoomer des cameras motorisées.

USB

Port série permettant de raccorder, par exemple, des dispositifs d'enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s).

VGA

'Video Graphics Array'. Interface habituelle sur un PC pour des signaux video analogiques. Il s'agit essentiellement de signaux RGB.

POUCE (inch)

Unité de diagonale d'écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d'un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).

A propos du mécanisme interne d'un disque dur

Le mecanisme interne d'un disque dur (HDD) est très fragile. Utilisez l'appareil en respectant les consignes suivantes afin d'éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvégardés sur des supports externes afin d'éviter les pertes de données.

Remarques

• Ne pas déplacer l'appareil lorsqu'il est en service.
  L'humidité à l'intérieur de l'appareil peut être à l'origine de phénomènes de condensation et de dysfonctionnements du disque dur.
• Ne jamais débrancher un apparéil sous tension ou couper le courant en actionnant le disjoncteur.

• Ne pas déplacer l'appareil immédiatement après la mise hors tension. Pour déplacer l'appareil, executez les étapes suivantes :

• Attendez au moins deux minutes après le message OFF (sur l'écran de l'appareil).

• Retirez la fiche de la prise de courant.

• Déplacez l'appareil.

• Une coupure de courant pendant l'utilisation de l'appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d'alimentation en courant sans interruptions!

• Le disque dur est très fragile. ÀpRES quelsques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes préc枚urs. Dans certains cas, il n'y a pas de signes préc枚urs an nonçant une panne du disque dur.
• Un disque dur défectueux est incapable de dire des enregistements. Dans ce cas, il faut remplancer le disque dur.

ABUS Enregistreur video reseau NVR

TVVR35011 / TVVR45021

Fabricant
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing (Allemagne)

ABUS 16 kanaler / 8-kanals Netværk-videooptager NVR TVVR45021 / TVVR35011

Brugerhänd Bog

Version 1.0

Dansk

Oeenvolgende directe beelden 220
Alarm 220
Oplossen van storingen 221
Recorder reinigen en onderhoden 221
Opmerking 221
Technische gegevens 222
HDD opslagcapaciteit 223
Overzicht van verbinding combinaties 223
Afvoeren 224
Verwijzing waar de EG-richtlijn voor oude elektrische- en elektronische apparatuur 224
Informatie over de omgang met batterijen 224
Belangrijke opmerking met betrekking tot het afvoeren van batterijen 225
EU-richtlijn 2002/95/EG (RoHS-richtlijn) 225
Glossarium 226
Gebruikevaktermen 226
Over de ingebouwde harde schijf 228
Vue d'ensemble de l'appareil 232
Commandedusysteme 233
Généralités 233
Dispositifs de commande sur l'appareil 233
Connecteurs au dos de l'appareil 234
Touches de commande sur la télécommande 236
Commande à la souris 236
Guide de démarrage rapide 252
Avant de commencer 252
Monjours du disque dur 252
Branchements 252
Configuration de l'appareil 252
Consignes de sécurité importantes 253
Explication des symboles 253
Utilisation appropriée 253
Généralités 253
Alimentation en courant 253
Surcharge/surtension 254
Cables 254
Lieu d'installation/Environnement 254
Télécommande 254
Maintenance et entretien 255
Accessoires 255
Mise en service 255
Enfants 255
Préface 256
Informations d'ordre général 256
Déballage 256
Contenu de la livraison 256
Clavier virtue 257
Demarrage de I'appareil 257
Arreter,verrouiller,redemarrer l'appareil 257
Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date / temps. 259

Parametres réseau 260

Gestion des disques durs 260

Configuration de cameras réseau 260

Enregistrement camera. 261

Mode live 262

Vue d'ensemble 262

Symboles d'etat 262

Menucontextuel en cas de commande à la souris 262

Barre de selection sur I'image de laamera. 263

Réglages 264

Configuration de la sortieamera 264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clicdroit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description de la menu. 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Apercu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Mouvement 280

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Monjours du disque dur 285

Parametes d'administration du disque dur. 285

Configurations disques durs des cameras 286

Vérification de l'etat du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par hora 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par hora 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregisterer 296

Capture continue 296

Alarmenuvel 296

296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Elimination des déchets 300

Remarque concernant la directive européenne sur les apparciels électriques et electroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'elimination de piles 301

Remarque concernant la directive europeenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

A propos du mecanisme interne d'un disque dur 304

Warning : Si vous voulez faire une sauvegarde redondante vousdezvezactiverla moderedondantea la menu codage (voir page 358).

R/W

Mindst en harddisk skal have status R/W (Read/Write). Ellers er optagelser/DD.

Ce mode d'emploi appartient à de produit.

Il contient des recommendations en ce qui concerne sa mise en service et sa manutention.

Veuillez en tener compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Voutrouvez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Nederlandsls

Vue d'ensemble de l'appareil 232

Commandedusysteme 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Monjours du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Prelude 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtue 257

Demarrage de I'appareil 257

Arreter,verrouiller,redemarrer l'appareil 257

Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date / temps. 259

Parametres réseau 260

Gestion des disques durs 260

Configuration de cameras réseau 260

Enregistrement camera 261

Mode live 262

Vued'ensemble 262

Symboles d'etat 262

Menucontextuel en cas de commande à la souris 262

Barre de selection sur l'imagé de laamera. 263

Réglages 264

Configuration de la sortieamera 264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clicdroit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description de la menu 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Apercu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Movement 280

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Monjours du disque dur 285

Parametes d'administration du disque dur. 285

Configurations disques durs des cameras 286

Vérification de l'etat du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par hora 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par hora 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregisterer 296

Capture continue 296

Alarmenuvel 296

296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Elimination des déchets 300

Remarque concernant la directive européenne sur les apparciels électriques et electroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'elimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

A propos du mecanisme interne d'un disque dur 304

Si vous voulez faire une sauvegarde redondante
vous doivent activer la mode redondante à la menu
