BEDIENUNGSANLEITUNG TVVR45021 ABUS

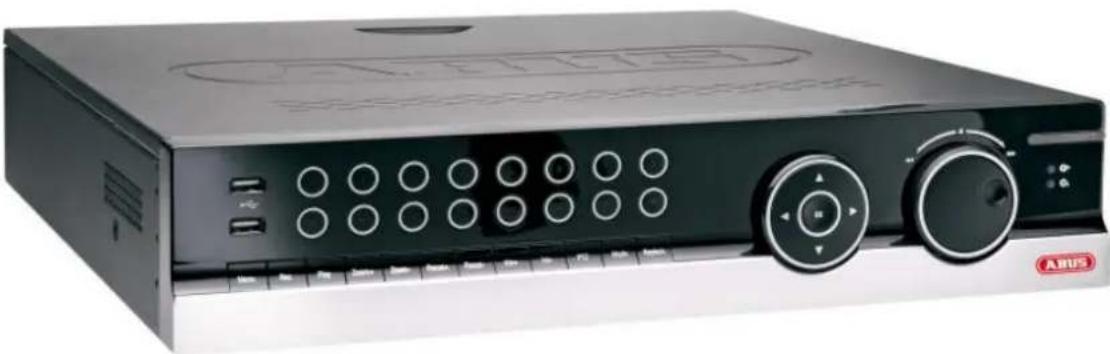

ABUS 16-Kanal / 8-Kanal Netzwerk Videorekorder NVR TVVR45021 / TVVR35011

Bedienungsanleitung
GB User manual
FR Manuel utiliseur
Gebruikershandleiding
DK Brugerhandbog
PL Instrukcja obstugi

Version 1.0

Deutsch

These Bedienungsanleitung enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English

Beachten Sie die Ausführungen in der separaten Kurzanleitung sowie die Hinweise auf CD bzw. in der begleitenden Dokumentation zum Thema, Steuerung per Webinterface' und, Software'. These finden Sie im Internet unter www.abus.com

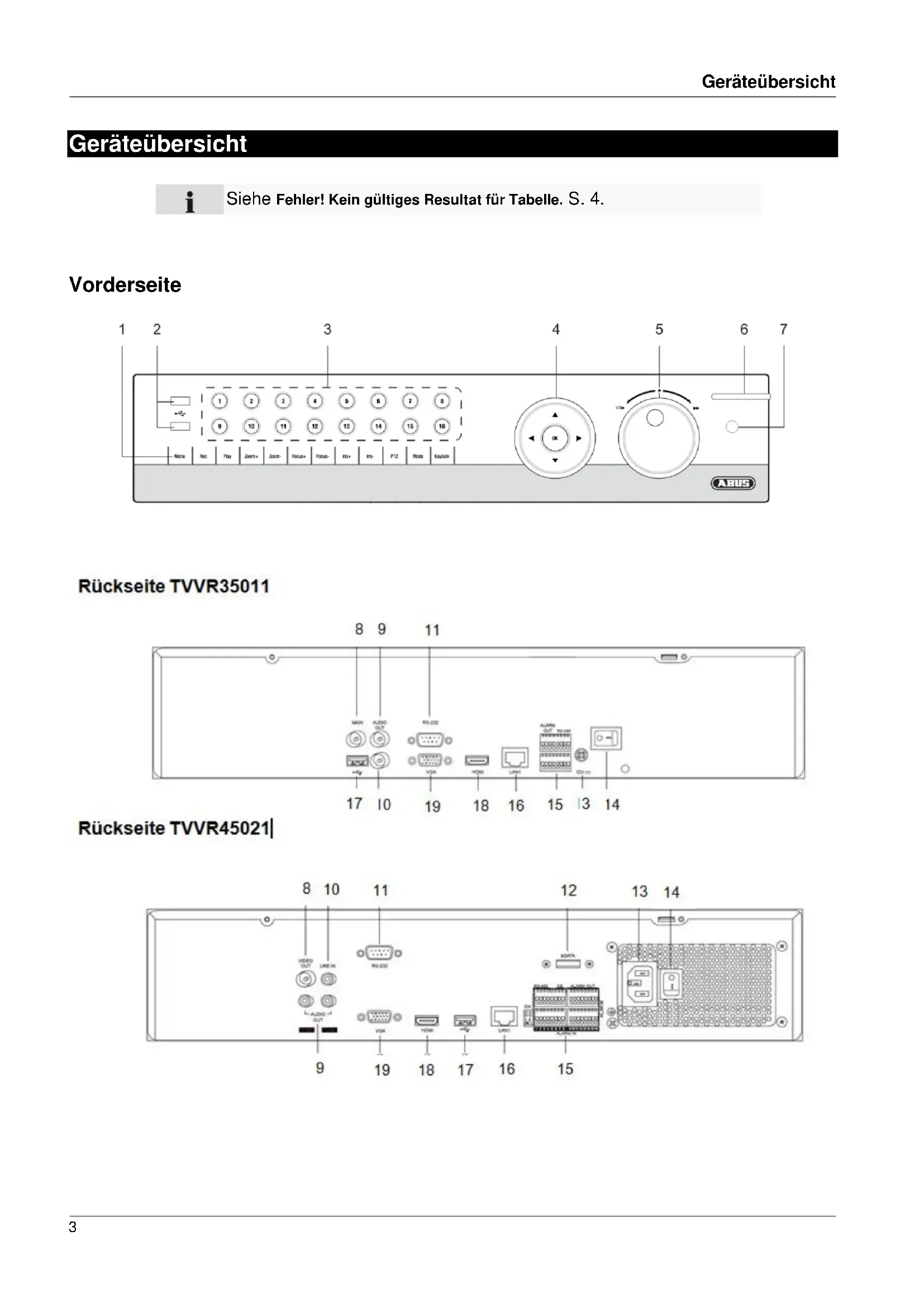

Geräteübersicht

Siehe Fehler! Kein gultiges Resultat für Tabelle. S. 4.

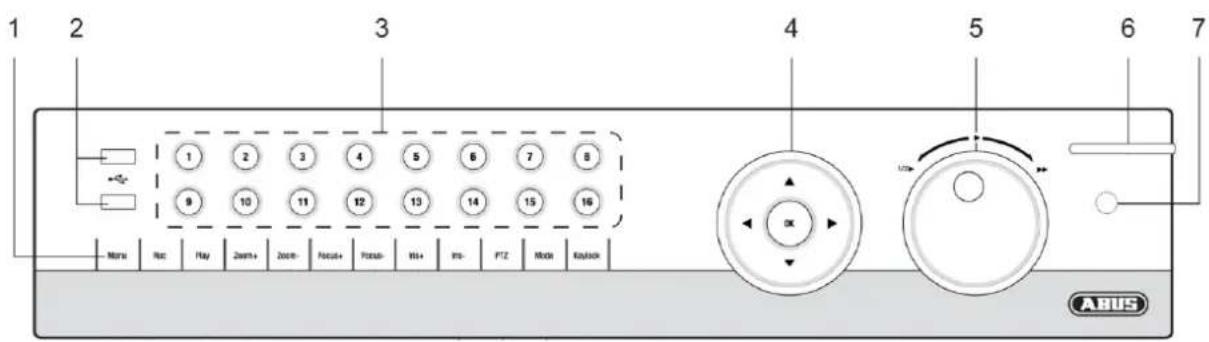

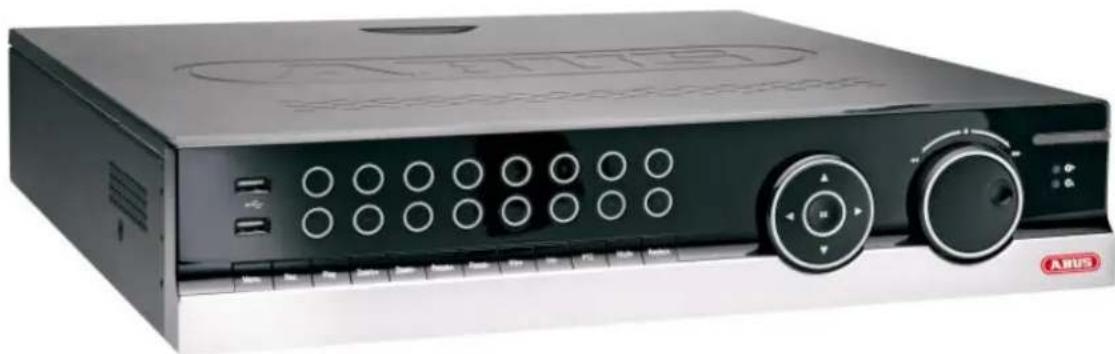

Vorderseite

Rückseite TVVR35011
Rückseite TVVR45021|

Systembedienung

Allgemeines

Sie konnen das Gerät folgendermaßen steuern:

Bedienelemente an der Gerätefront
Fernbedienung
USB-Maus

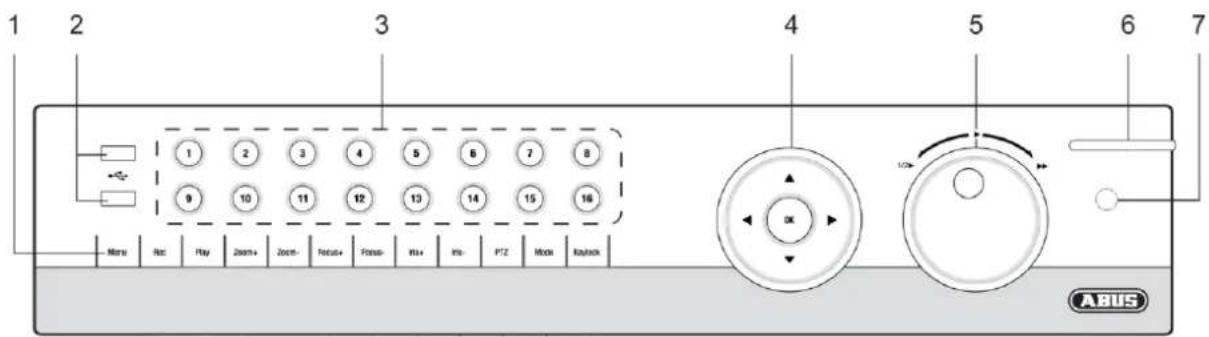

Bedienelemente am Gerät

Hinweis

Beachten Sie die Übersicht auf S.1.

No	Bezeichnung Funktion
1	Rekorder-Bedientasten:
	MENU:
	• Hauptmenü aufrufen
	• Tastenton ein-/ausschalten (5 s drücken)
	REC:
	• Menu für die manuelle Aufzeichnung aufrufen
	PLAY:
	• Wiedergabe-Menü öffnen
	ZOOM+:
	• Bildausschnitt im PTZ-Modus vergroßern
	ZOOM-:
	• Bildausschnitt im PTZ-Modus verkleinern
	• Videoausgang im Live-Modus umschalten:
	Monitor - Spot Monitor oder Video Out - Vi- deo Spot Out (Zoom- drücken, danach die OK Taste)
	FOCUS+:
	• Fokuseinstellung im PTZ-Modus
	FOCUS-:
	• Fokuseinstellung im PTZ-Modus
	IRIS+:
	• Öffnen der Iris
	IRIS-:
	• Schließen der Iris im PTZ-Modus
	PTZ:
	• Aktivierung der PTZ-Steuerung
	MODE
	• Bildschirmansichten wechseln
	KEYLOCK
	• Steuertasten sperren
2	USB-Anschlüsse:
	für externe USB 2.0-Geräte (z.B. Maus, externe
	Festplatte oder NVR Brenner)

No	Bezeichnung Funktion
3	Kamera-Ausbahltasten 1, 2, 3, ...: Anzeige des Kamerastatus: • Weiß leuchtend: Kamera ist angeschlossen. • Blau leuchtend: Angeschlossene Kamera zeichnet auf • Nicht beleuchtet: Keine Kamera angeschlssen in der Live-Darstellung: • Kamera auswahlen und in Vollbildansicht dar-stellen
4	Navigationskreuz: bei der Wiedergabe: • ▲, ▼ Geschwindigkeit einstellen • <, > Voriger/nächster Tag in der Live-Darstellung: • Kanalwahr in Menüs: • Navigieren OK-Taste • 5 Sekunden gedrückt halten, um das Gerätein-bzw. auszuschalten • Auswahl bestätigten • „Checkbox' aktivieren/deaktivieren Bei der Wiedergabe: • PLAY/PAUSE Langsame/schnelle Wiedergabe: • Normale Wiedergabegeschwindigkeit
5	Jog-Shuttle: bei der Wiedergabe: • Außenring (Shuttle Ring) für langsames oder schnelle Wiedergabe • Innenring um einzelne Frames wiederzugeben in Menüs: • Innenring bewegt Cursor nach oben/unten • Außenring bewegt Cursor nach links/rechts in der Live-Darstellung: • Kanalwahr
6	NVR Status LED: Anzeige des Gerätestatus: • Leuchtet dauerhaft weiß: Systemstatus OK • Blinkt weiß: Systemstatus OK, Aufzeichnungs-einstellungen hinterlegt, Überwachungsmodus aktiv • Leuchtet dauerhaft blau: Mindestens eine Ka-mera zeichnet aktuell auf • Leuchtet dauerhaft rot: Systemwartung not-wendig
7	IR-Empfänger: für die Fernbedienung

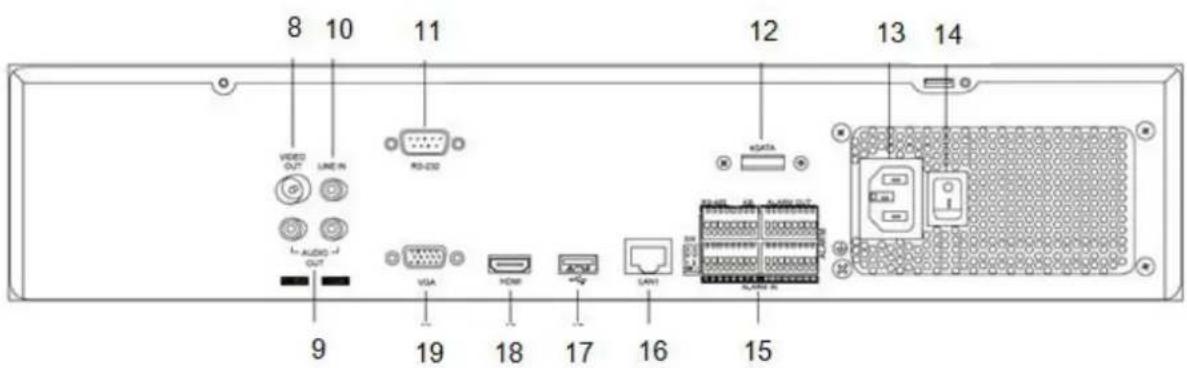

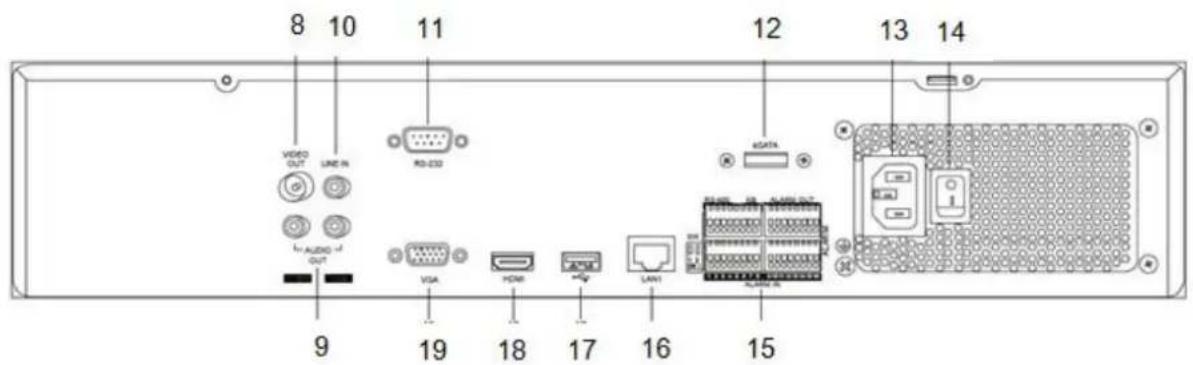

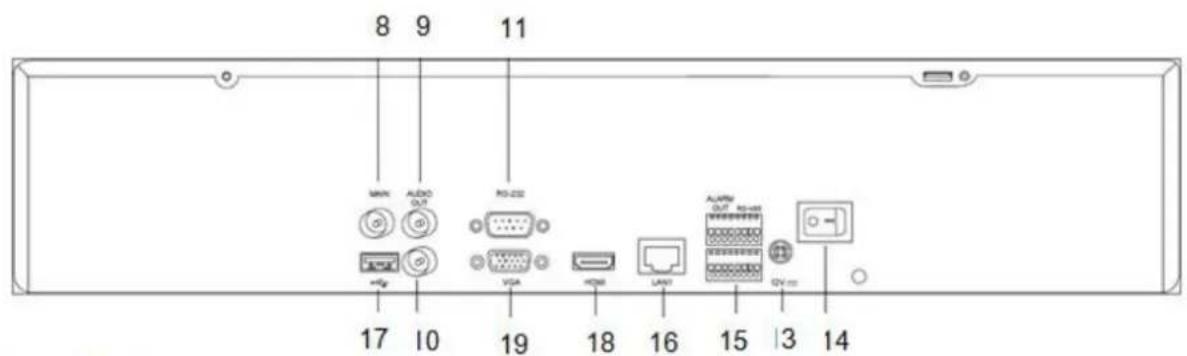

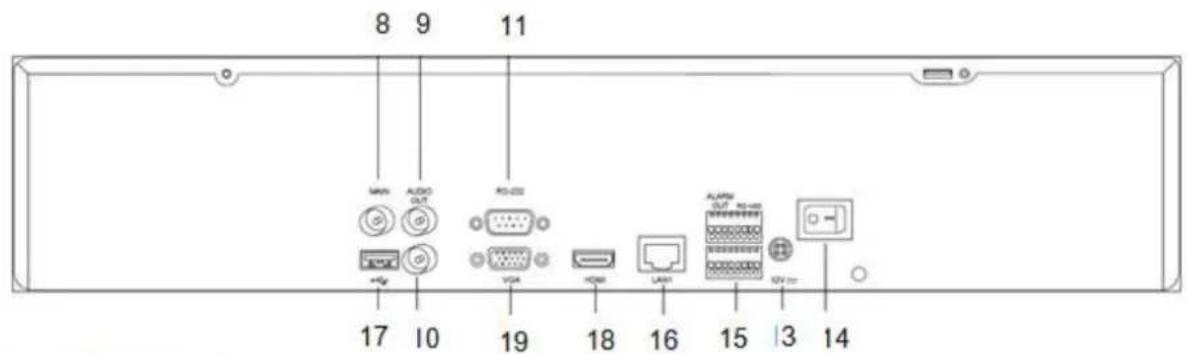

Anschlusses an der Rückseite

Hinweis

Beachten Sie die Übersicht auf S. 3.

№	Bezeichnung Funktion
8	VIDEO OUT: Videoausgang BNC BNC Stecker für Videoausgang zum Anschluss eines Monitors als Alternative zum VGA-/HDMI-Ausgang (№ 18 / № 19)
9	AUDIO OUT: • Audioausgang BNC (TVVR35011) • Audioausgnag Cinch (TVVR45021) (synchronisiert mit Video-Ausgang)
10	LINE IN: • Audioeingang BNC (TVVR35011) • Audioeingang Cinch (TVVR45021) (Wird nicht aufgezeichnet, nur per Netzwerk übertragen)
11	RS-232: • Serieller Anschluss – nicht funktionsfähig
12	eSATA (nur TVVR45021) • Serieller Anschluss für eine externe SATA Festplatte
13	Netzanschluss: • 100-240 VAC, 50-60 Hz (TVVR45021) • 12 VDC, 3A (TVVR35011)
14	Netzschalter • Zum Ein-/Ausschalten des Gerätes
15	ALARM IN: • RS485 Anschluss für PTZ Kameras • Max. 16 Alarmeingänge / 4 Alarmeingänge ALARM OUT: • Max. 4 Relaisausgänge / 2 Relaisausgänge
16	LAN: • Ethernet-LAN Anschluss
17	USB: • USB Anschluss
18	HDMI: • Monitoranschluss HDMI
19	VGA: • Monitoranschluss VGA (9 Pin), Videoaus-gangssignal

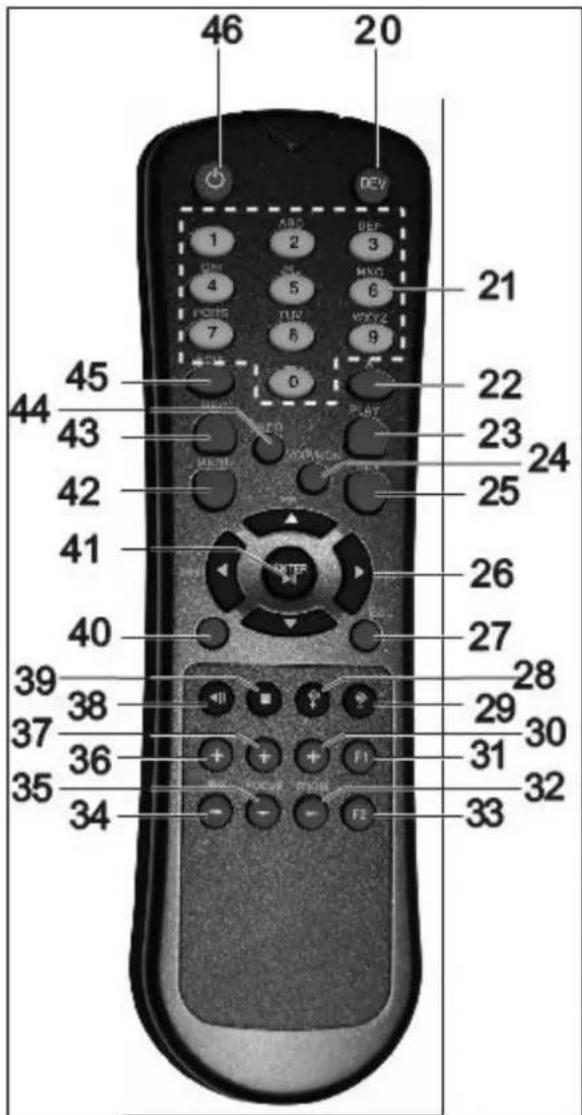

Fernbedienung (TVAC40930)

Bedienelemente der Fernbedienung

Hinweis

Beachten Sie die Grafik der Fernbedienung auf S.6.

№	Bezeichnung Funktion
20	DEV: Fernbedienung mit der Geräte-ID zuordnen
21	Alphanumericische Tasten: • Kamera (Kanal) in der Liveansicht auswählen • Eingabe Buchstaben, Ziffern in Eingabefel-dern
22	A: Eingabeändern (Groß/Klein, Symbole, Ziffern)
23	PLAY: Wiedergabe starten
24	VOIP: • Nicht belegt
25	PREV: Bildschirmdarstellung in der Liveansichtändern
26	Navigationstasten: bei der Wiedergabe: • ▲, ▼Geschwindigkeit einstellen • △, △Voriger/nächster Tag in der Live-Darstellung: • Kamera auswählen (Kanalwahl) in Menüs: • Navigieren
27	ESC: • Nicht belegt

№	Bezeichnung Funktion
28	nicht belegt
29	nicht belegt
30	Zoom+: Bildausschnitt im PTZ-Modus vergröbern
31	F1: in Listenfeldern · Auswahl alle Optionen
32	Zoom-: Bildausschnitt im PTZ-Modus verkleinern
33	F2: durch TABs schalten
34	IRIS-: Im PTZ-Modus: Schließen der Iris
35	Focus-: Im PTZ-Modus: Bildausschnitt im PTZ-Modus verkleinern
36	IRIS+: Im PTZ-Modus: Öffnen der Iris
37	Focus+: Im PTZ-Modus: Bildausschnitt im PTZ-Modus vergröbern

38	II: Pause / Wiedergabe rückwärts
39	■: Wiedergabe stoppen
40	PTZ: PTZ-Steuerung einschalten
41	Enter-Taste II: • Auswahr bestätigten • ,Checkbox' aktivieren/deaktivieren Bei der Wiedergabe: • PLAY/PAUSE Single Play Modus: • einzelnen Frame weiterschalten
42	MENU: • Hauptmenu aufrufen • Tastenton ein-/ausschalten (5 s drücken)
43	REC: Manuelle Aufzeichnung öffnen/starten
44	INFO: • In der Liveansicht zu anderen Monitor um-schalten
45	EDIT: Allgemein: • Texteingaben aktivieren, in Textfeldern Leer-zeichen
46	POWER: Ein-/Ausschalten (5 Sekunden gedrückt halten)

Bedienung mit der Maus

Hinweis

Die weitere Beschreibung in dieser Bedienungsanleitung erfolgt mit der Maus.

Das Gerät ist zur Verwendung mit einer USB-Maus geeignet. Verbinden Sie die Maus mit dem USB-Anschluss.

Taste	Funktion
links	Einzelblick: • Auswahr im Menu, Aktivierung eines Einga-befeldes bzw. eines TABs Doppelblick: • Wechseln der Bildschirmdarstellung Einzel-bild-Mehrfachbilder bei Live-Darstellung und Wiedergabe Klicken und Ziehen: • im PTZ-Modus: Steuern der Kameras • Einrichten von Alarm-Bereichen bzw. Zonen
rechts	Einzelblick: • Aufrufen des Popup-Menüs • Rückkehr ins vorherige Menu
Scroll-Rad	In der Live-Darstellung: • vorige/nächste Kamera einblenden

Geräteübersicht 3

Systembedienung 4

Allgemeines 4

Bedienelemente am Gerat 4

Anschluss an der Rückseite 5

Bedienelemente der Fernbedienung 7

Bedienung mit der Maus 7

Kurzanleitung 23

Bevor Sie beginnen 23

Festplatte installieren 23

Anschlusse herstellen 23

Gerat konfigurieren 23

Wichtige Sicherheitshinweise 24

Symbolerklarung 24

Bestimmungsgemäß Verwendung 24

Allgemein 24

Stromversorgung 24

Überlastung/Überspannung 25

Kabel 25

Aufstellort/Betriebsumgebung 25

Fernbedienung 25

Wartung und Pflege 26

Zubehor 26

Inbetriebnahme 26

Kinder 26

Einführung 27

Allgemeine Informationen 27

Auspacken 27

Lieferumfang 27

Bildschirmtastatur 28

Gerat starten 28

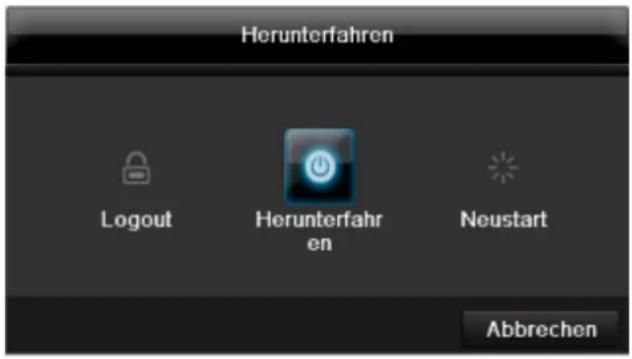

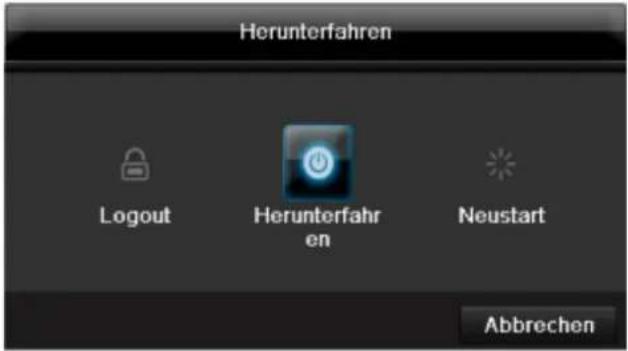

Gerat ausschalten, sperren, neu starten 28

Statusanzeigen 29

Allgemeines 29

NVR Status LED 29

Kamera-Ausbwaltasten Status LED 29

Anzeigen am Monitor 29

Einrichtungsassistant 30

System einrichten 30

Administrator einrichten 30

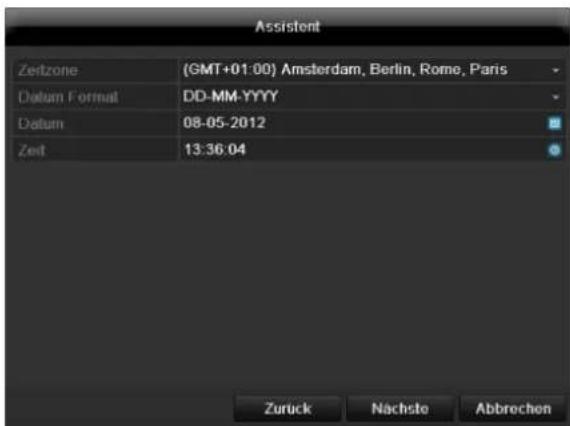

Systemzeit-/und Datum. 30

Netzwerkeinstellungen 31

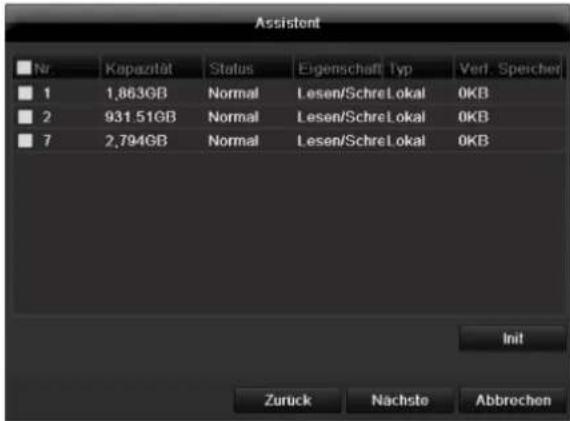

Festplattenverwaltung 31

Einrichtung von Netzwerkkamera 31

Kameraaufzeichnung 32

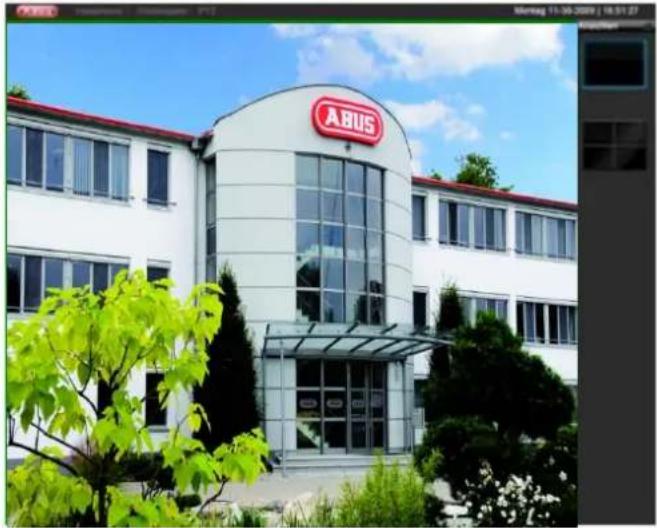

Liveansicht 33

Uberblick 33

Statussymbole 33

33

Auswahlleiste im Kamerabild 34

Einstellungen 35

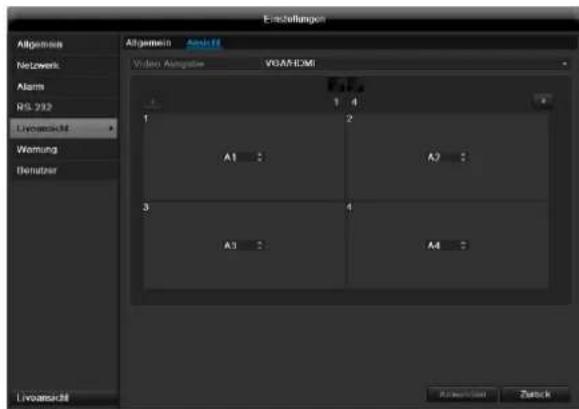

Kamerausgang einstellen 35
Wiedergabe in der Liveansicht 36
Allgemeines 36
Der Wiedergabe-Bildschirm 36
Steuerung über Kontrollfeld 36
Rechtsklick bei laufender Wiedergabe 37
Geratemenu 38
Menu-Übersicht 38
Menübeschreibung 38
Einstellungen 39
Menübeschreibung 39

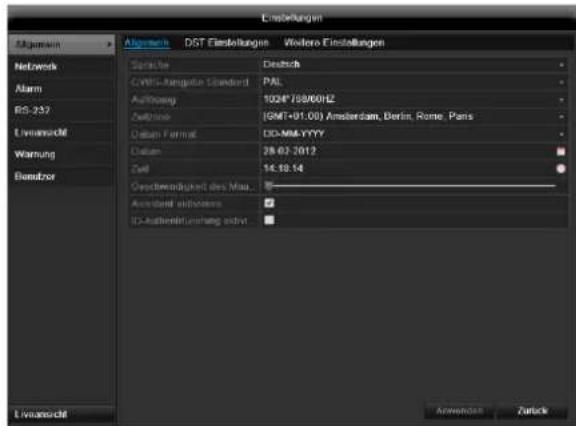

Konfiguration 40
Uberblick. 40
Allgemeine Einstellungen 40
Begriffe 41
Netzwerkaufbau 42

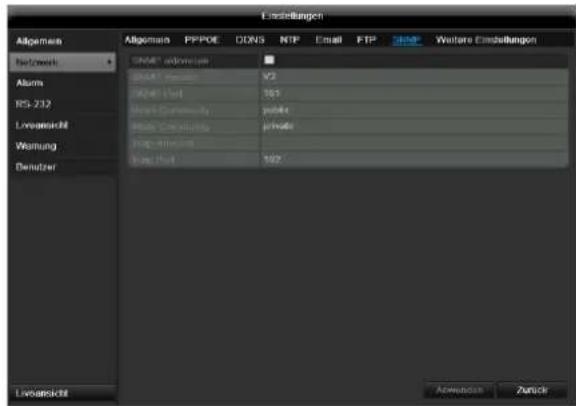

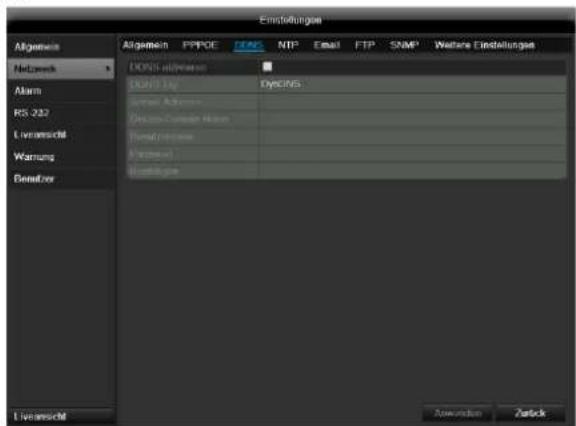

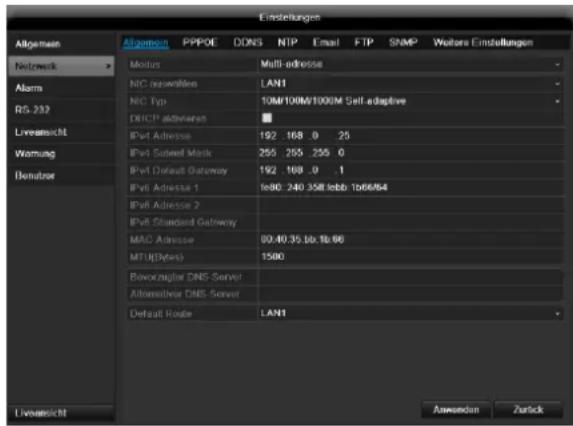

Netzwerk-Konfiguration 42
Warnung. 48

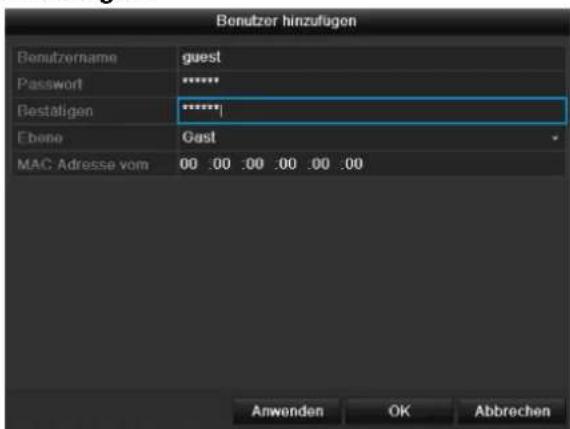

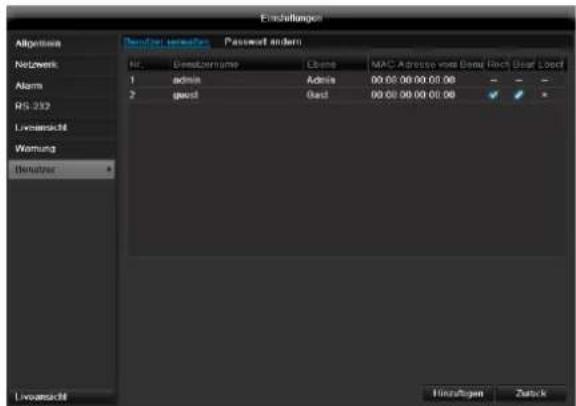

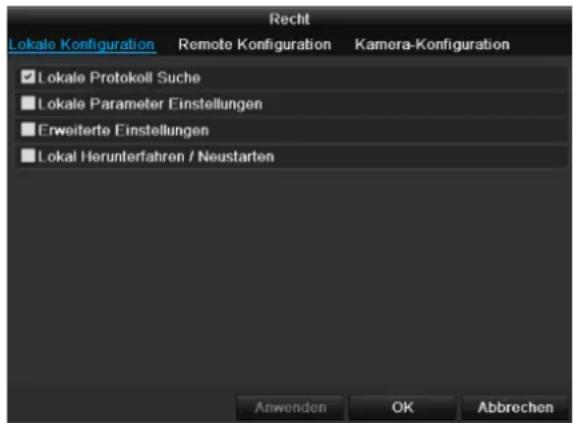

Benutzer 48
Kamera. 50

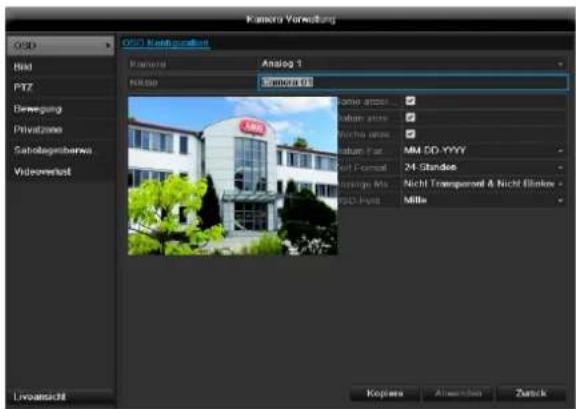

OSD 50
Bild 50
PTZ 51

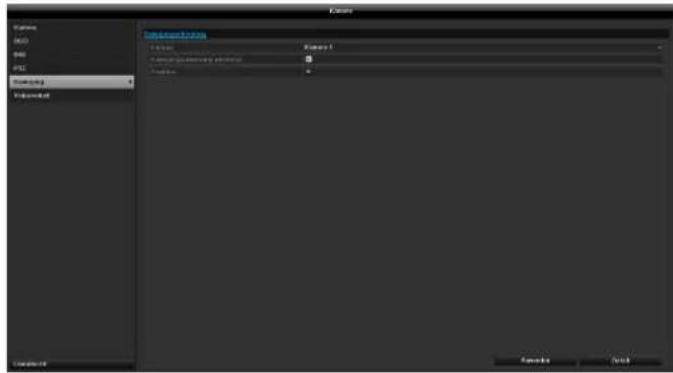

Bewegung 51

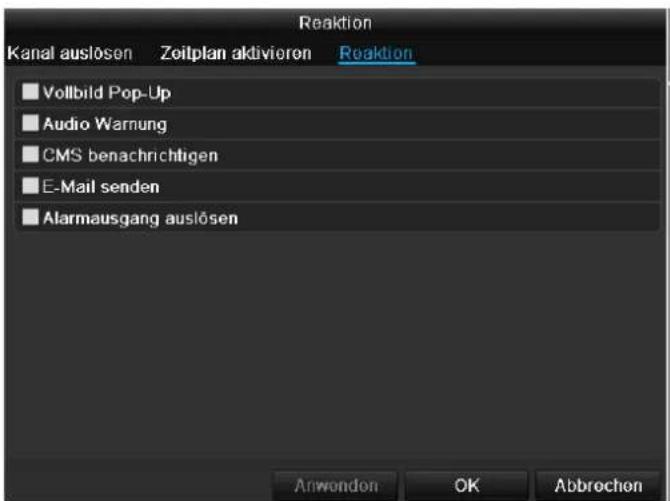

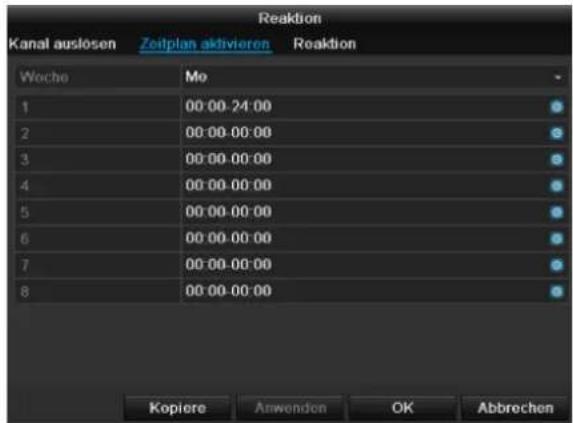

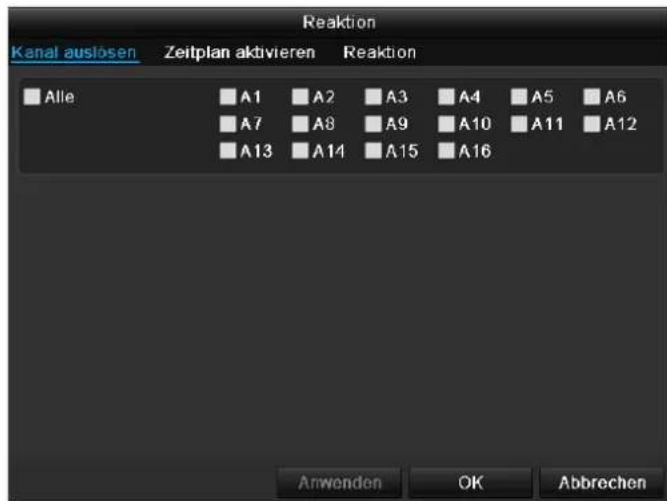

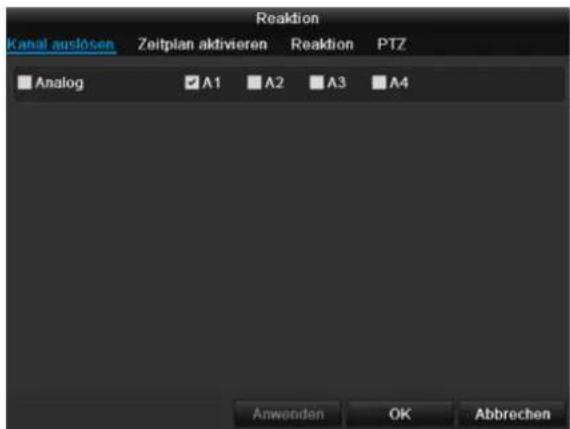

Reaktion 51
Einrichten 53

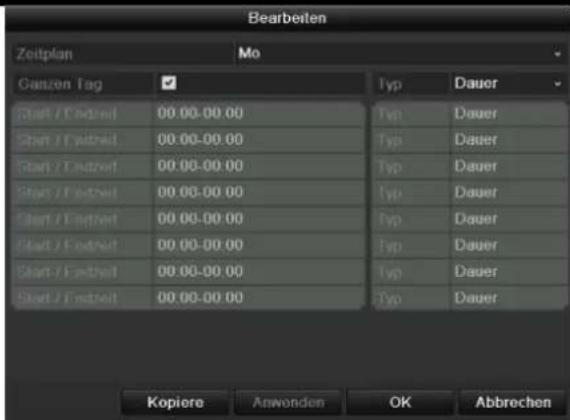

Zeitplan 53
Kodierung 54
Erweiterte Einstellung (nur TVVR45021) 54
Urlaub 55
Festplatten 56
Festplatte einbauen 56
Parameter der Festplattenverwaltung 56
Festplatteneinstellungen der Kameras 57

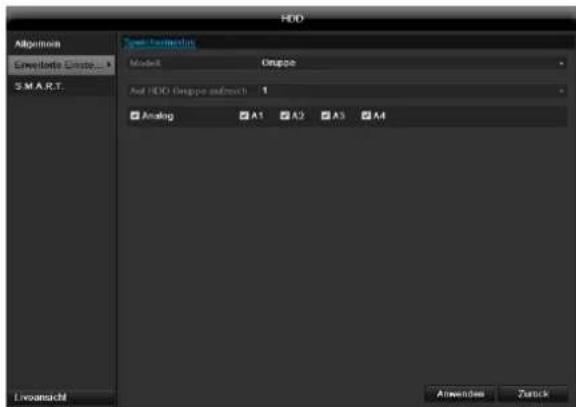

Festplatten Einstellung 57

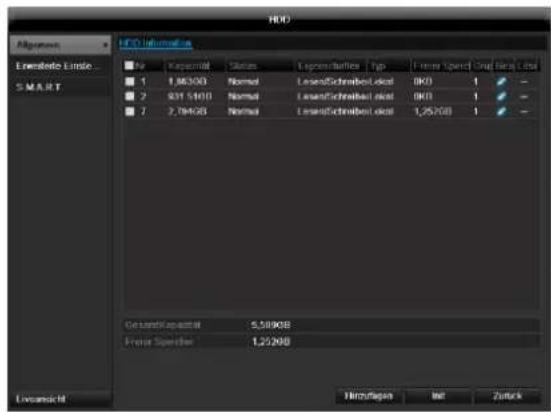

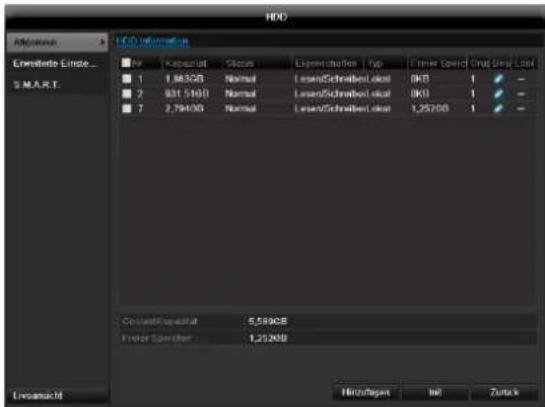

Festplattenstatus überprüfen 58
Festplattenalarme einrichten 58

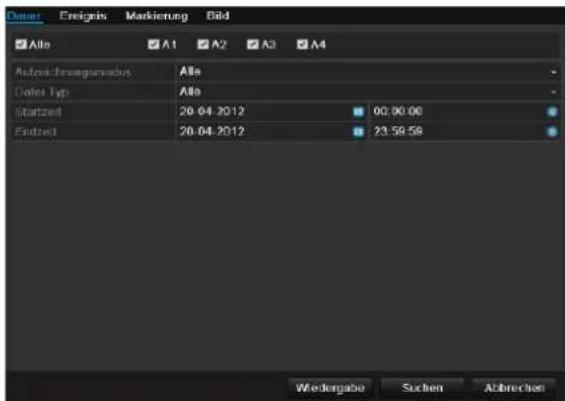

Dauer 59
Ereignis 59

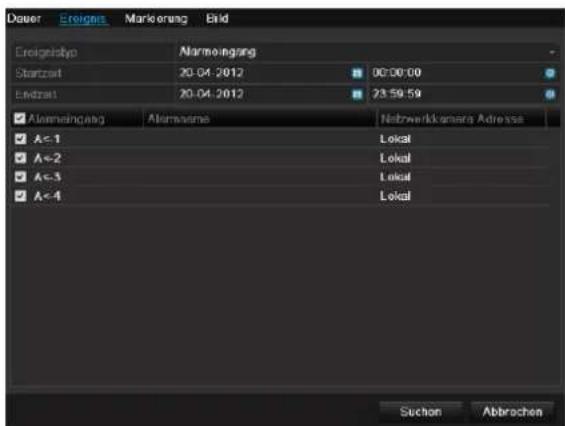

Markierung 59

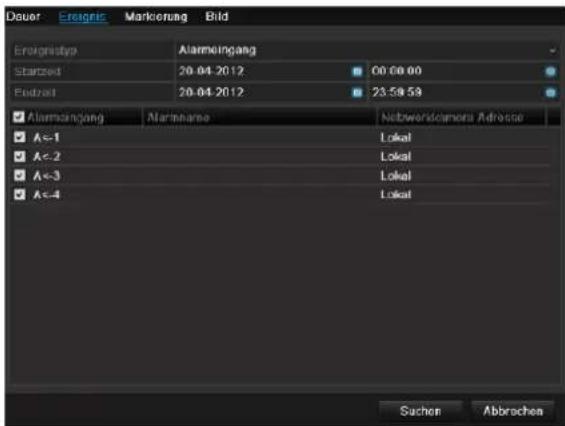

Bild 60
Wartung. 61

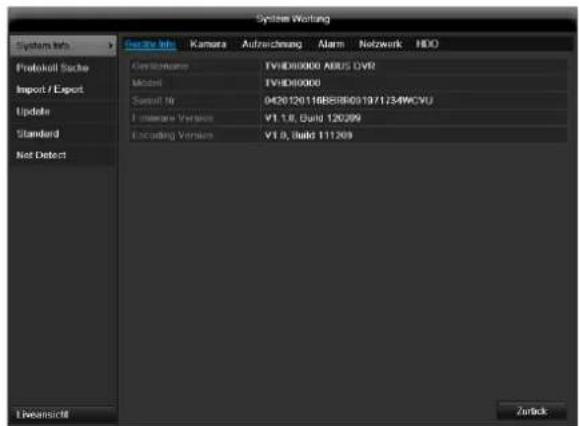

System Info 61
ProtokollSuche 61

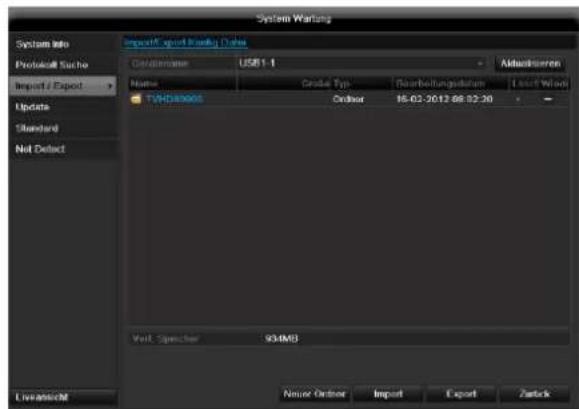

Import/Export 62
Update 62

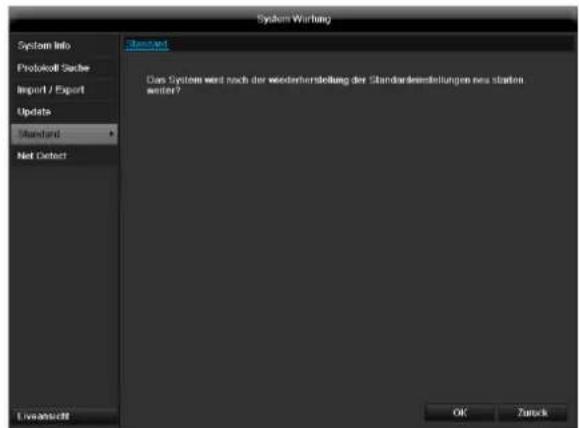

System Reset durchfuhren 63
Netzwerk 63

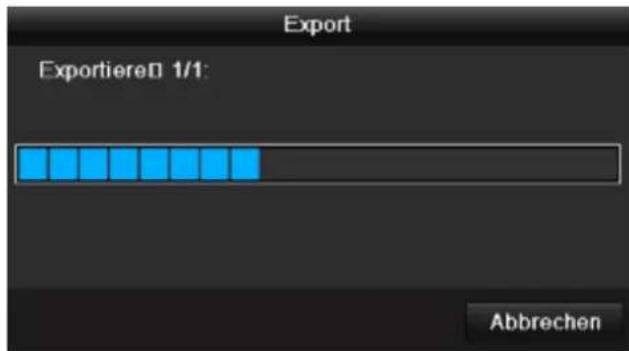

Video Export 65
Dauer 65

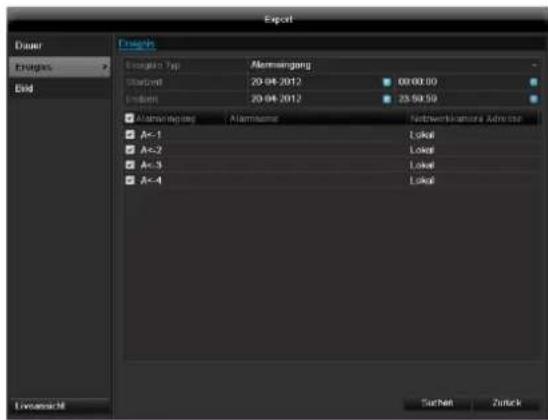

Ereignis (Ereignistyp ,Alarmeingang') 66

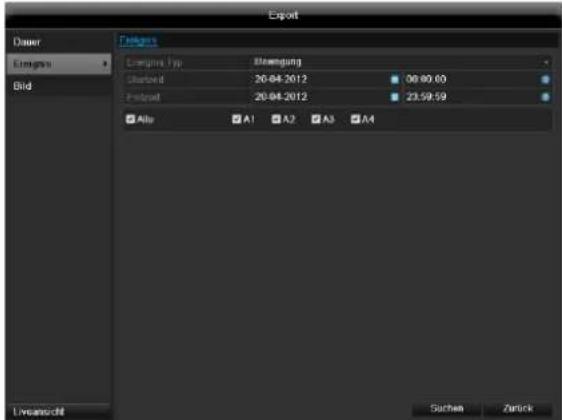

Ereignis (Ereignistyp,Bewegung) 66

Panikaufzeinung 67

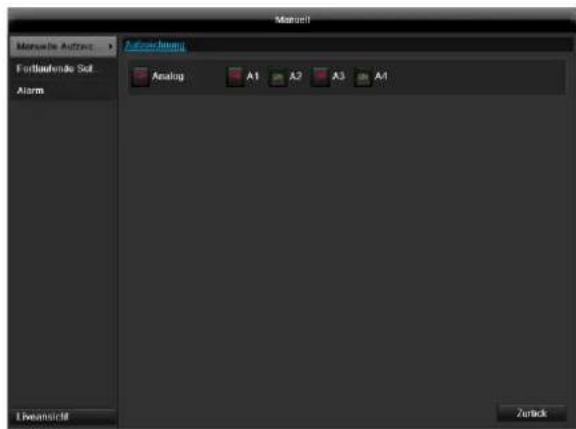

Rekord. 67

Fortlaufende Sofortbilder 67

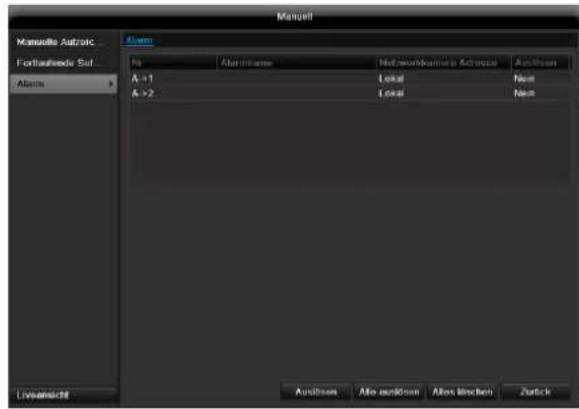

Alarm 67

Herunterfahren 68

Anzeige 68

Einstellungen: Aufzeichnung 68

Einstellungen: PTZ 68

Einstellungen: Netzwerk 68

Einstellungen: Alarm 68

Einstellungen: RS232 68

Störungsbehebung 69

Gerat reinigen und Pflege 69

Hinweis. 69

Technische Daten 70

Entsorgen 72

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie. 72

Hinweise zum Umgang mit Batterien 72

Wichtiger Hinweis zur Entsorgung von Batterien 72

Hinweis auf RoHS EG-Richtlinie 72

Glossar 73

Verwendete Fachbegriffe 73

Uber das interne Festplattenlaufwerk 75

Device overview 79

System operation 80

General information 80

Technische gegevens 222

Folgende Vorbereitungen sind zu treffen:

1. Beachten Sie Allgemeine Hinweise, Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschreiben, siehe S. 24.
2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigung.
3. Legen Sie die Batterien in die Fernbedienung ein.

Hinweis

Beachten Sie die Ausführungen in der separates Kurzanleitung.

Festplatte installmenten

Warning

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz!

Achten Sie auf die notige Erdung, um staticische Entladung zu vermeiden.

1. Installieren Sie eine oder mehrere Festplatten, siehe separate Kurzanleitung.
2. Stellen Sie zunachst die Verbindung zur Hauptplatine mit dem roten Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel (großer Stecker, 5-adrig).
4. Überprüfen Sie die Steckverbindungen auf festen Sitz.
5. Schlieben Sie das Gehäuse.

Hinweis

Benutzen Sie nur Festplatten, die für die Videoaufzeichnung und den 24/7 Betrieb frei gegeben sind.

Anschlüsse herstellen

Hinweis

Mindestradius bei der Kabelverlegung beachten!
Kabel nicht knicken!

1. Verbinden Sie alle Netzwerkkameras mit dem Netzwerk
2. Verbinden Sie die Sensoren mit den Alarmeingangen.
3. Verbinden Sie den Monitor mit dem HDMI/VGA- oder BNC-Anschluss.
4. Verbinden Sie die Maus mit dem USB-Anschluss.
5. Stellen Sie den Netzanschluss her.
6. Schalten Sie das Gerät mit dem Netzschalter POWER an der Geräterückseite ein, die NVR Statusanzeige an der Gerätefront leuchtet.

Gerat konfigurieren

Hinweis

Beachten Sie die Ausführungen in der separates Kurzanleitung.

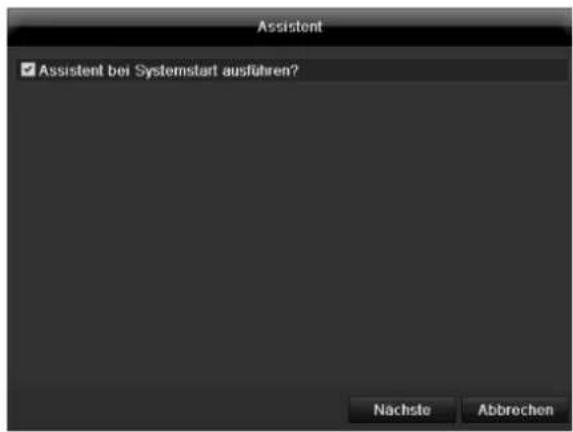

• Führer Sie die einzelnen Schritte des, Einrichtungsassistenten' aus, siehe S. 30.

• Folgende Einstellungen werden nacheinander konfiguriert: (Reihenfolge)

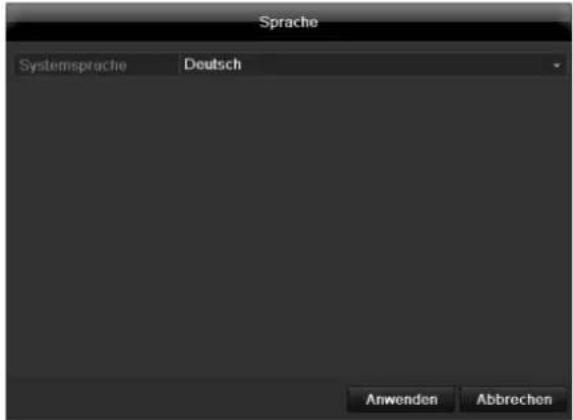

• Sprache der Bedieneroberfläche wahlen

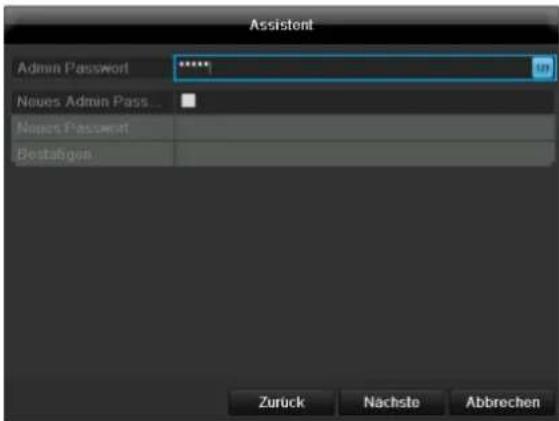

• Einrichtung des Administrators
• Zeiteinstellungen (Datum, Uhrzeit ...)

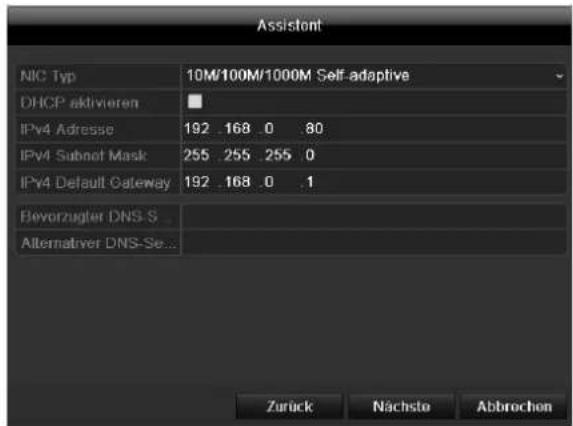

• Netzwerkeinstellungen
• Festplattenverwaltung (Initialisierung etc.)
• Aufzeichnungs-Einstellungen

Hinweis

Informieren Sie sich auf der ABUS Homepage (www.abus.com), ob neue Firmware Updates für diesen Gerät verfügbar sind und installieren Sie diese.

Hinweis

Nachträgliche Änderung von Datum bzw. Uhrzeit kann zu Datenverlust führen!

• Beachten Sie die Menu-Übersicht S. 38 sowie die Hinweise und Erläuterung zur grundlegenden Bedienung des Systems S. 4.

Beachten Sie die Erläuterungen zu:

Live-Darstellung	S. 33
Wiedergabe	S. 36
PTZ	S. 37
Datenexport	S. 52
Fehlersuche	S. 69

Wichtige Sicherheitshinweise

Symbolerklarung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol

Signalwort Bedeutung

Warning

Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit.

Warning

Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit durch elektrische Spannung.

Wichtig

Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.

Hinweis

Hinweis auf wichtige Informationen.

Folgende Auszeichnungen werden im Text verwendet:

Bedeutung

1. ... Handlungsaufforderung/-anweisung mit festge
2. ... legter Reihenfolge der Handlungsschritte im Text
   Aufzahlung ohne festgelegte Reihenfolge im
   Text bzw. Warnhinweis

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde!Eine andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerätarf nur für folgende(n)Zweck(e) verwendterwenden:

• Dieser Netzwerk Video Rekorder dient in Kombination mit angeschlossenen Videosignalquellen (Netzwerkk cameras) und Videoausgabegeräten (CRT oder TFT Monitore) zur Überwachung von Objekten.

Hinweis

Die Daten Speicherung unterliegt landerspezifischen Datenschutzrichtlinien.

Weisen Sie ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sieitte die folgenden Anweisungen GENU durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Warning

Bei Schaden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung!

Warning

Bei Personen- und/oder Sachschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitseinweise verursacht werden, übernehmen wir keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie theses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, handig. gen Sie unbedingt auch diese Anleitung aus.

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Stromversorgung

• Betreiben Sie diese Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert.
• Falls Sie nicht sicheren sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-versorgungsunternehmen.

Warning

Beugen Sie Datenverlust vor!

Verwenden Sie das Gerät stets an einer Unterbrechungsfreien Stromversorgung USV mit Überspannungsschutz.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführren.
• Der Ein-/Aus-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz.

• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollen das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und der Stecker in einer Notsituation(sofort abgezogen werden kann.

• Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerätitte vom Stromnetz. Oder schreiben Sie das Gerät an eine USV an.

Warning

Niemals das Gerät selbst öffnen! Es besteht die Gefahr eines Stromschlags!
Sollte es erforderlich sein, das Gerät zu öffnen,
wenden Sie sichitte an geschultes Fachpersonal oder ihren Facherrichter.

• Der Einbau oder Umbau einer Festplatte sollte nur solte nur von ausgebildetem Personal oder ihrer Facherrichter erfolgen.

Warning

Einbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn diese nicht durch Fachpersonal erfolgen.
Wir empfehlen den Einbau einer Festplatte durch einen Facherrichter durchführten zu halten.
Bei unsachgemäßem Einbau der Festplatte er-lischt die Garantie!

Überlastung/Überspannung

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sieitteinen Überspannungsschutz.

Kabel

• Fassen Sie alle Kabel immer am Stecker undziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie daraufuf, dass diese nicht geknicht werden, insbesondere am Stecker und an den Anschlussbuchsen.
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollen so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen undnehmen Sie auch keine Eingriffe an den Strom- und Netzkabeln vor!

Aufstellort/Betriebsumgebung

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät.
  Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermöbigem Staubaufkommen ausgelegt.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -10 °C bis 55 °C, maximal 85 % relativer Feuchte. Das Gerätarf nur in gemäßtem Klima betriebenen werden.

Achten Sie darauf, dass

• immer eine ausreichende Belüfung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dichen Teppich, auf ein Bett oder dorthin, wo Belüfungsschlitze verdeckt werden, und setzen Sie mindestens 10 cm Abstand zu allen Seiten);
• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;
• das Gerät nicht in unmittelbarer Höhe von Magnetfeldern (z. B. Laatsprechern) steht;
• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder kein dem Gerät stehen;
• der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird,
  das Gerät nicht in der Höhe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder kein den Gerät);
• keine Fremdkörper eindringen;
• das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;
• das Gerät keinen übermögen Erschüttungen und Vibrationen ausgesetzt wird.

Fernbedienung

• Wenn das Gerät längerere Zeit nicht betrieben wird, entnahmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigten können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

• Trennen Sie das Gerät für Wartungstätigkeiten (z. B. Reinigen) vom Netz!
• Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie das Gerät sofort aus undziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführung.
• Offnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag.
• Das Gehäuse des Gerätes und die Fernbedienung mit einem feuchten Tuch reinigen.
• Keine Lösungsmittel, Spiritus, Verdünncungen usw. verwenden; sie konnten die Oberfläche des Gerätes beschädigen.
• Keine der folgenden Substanzen verwenden:
• Salzwasser, Insektenvernichtungsmittel, chlor- oder saurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Warning

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerätarf dahernurdurch autorisierte Fachleute geöffnet werden.Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgefuhrt werden.Unsachgemäß Repa raturen konnen den Benutzer des Gerätes in Lebensgefahrbringen.

Zubehör

• Schlieben Sie nur ausdrücklich davon vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerätkommen.

Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweisung beachten!
• Offnen Sie das Gehäuse nur zum Einbauen der Festplatte.

Warning

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspanningsstromkreis getrennt sind!

Warning

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann.

Unsachgewäbe und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netzund Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden konnen.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen (
• Lassen! Lassen Sie Kinder niemals unbeaufsichtigt,
• elektrische Geräte benutzen. Kinder können mögliche
• Gefahren nicht immer richtig erkennen. Kleinteile
• können bei Verschlucken lebensfährlich sein.
• Bewahren Sie die Batterien und Akkus für Kleinkinder unerreichbar auf. Werde eine Batterie oder ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät besteht nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herauspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplete Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

These Bedienungsanleitung wurden mit größter Sorgfalt erstellt. Sollen ihren dennoch Auslassungen oder Ungenuigkeiten auffallen, so teilen Sie uns dieseitte auf der Rückseite des Handbuchsgangegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung fur technische und typografische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht fur direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz thesees Produkte entstehen. Es wird keinerlei Garantie fur den Inhalt thesees Dokumente übernommen.

Allgemeine Informationen

Um das Gerät richtig zu verwenden,lesen Sie diese Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthalt Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

Hinweis

Beachten Sieitte, dass die am Rekorder softwaretechnisch vorgenommen Änderungen erst mit einem Klick auf „Anwenden“ / „Bestätigen“ akzeptiert werden müssen, bevor Sie den TAB oder das Menu verlassen.

Auspacken

Während Sie das Gerät auspacken, handhaben sie die-ses mit außerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsatzlich der Wiederverwertung zugeführten werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollen in die jeweils dazu vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrw Gehngebiet noch nicht vorhanden sind, konnen Sie diese Materialien zum Hausmull geben.

Bei einer eventuellen Beschädigung der Originalverpackung, prufen Sie zunachst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie diesen mit Verpackung darüber und kontaktieren Sie den Hersteller.

Lieferumfang

• ABUS 16-Kanal NVR / 8-Kanal NVR
• Netzkabel
• SATA-Kabel und Schrauben für Festplatten
• Halterung und Schrauben für Server-Schrank
• Software CD
  Benutzerhandbuch
  Anschlussklemmen
  BNC/RCA Adapter (nur TVVR35011)
• Quick Guide

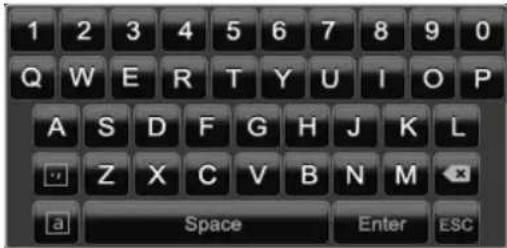

Bildschirmtastatur

Wenn Sie mit der Maus auf ein Texteingabefeld klichen, erscheint die Bildschirmtastatur:

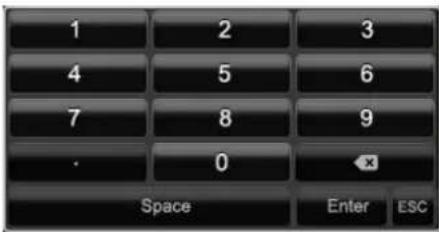

Bei reinen Zahleneingaben erscheint folgende Bildschirmtastatur:

Die Tasten haben die identische Funktion einer Computer-Tastatur.

• Um ein Zeichen eingzugegeben, klichen Sie mit dem linken Mauszeiger darauf.
  Um die Eingabe abzuschreiben, klichen Sie auf Enter.
  Um das Zeichen vor dem Cursor zu loschen, klichen Sie auf
• Um zwischen Groß- und Kleinschreibung zu wechseln, klichen Sie auf das umrahmte a. Die aktive Einstellung wird oberhalb der Tastatur angezeigt.
• Um eine Eingabe abzubrechen oder das Feld zu verlassen, klichen Sie auf ESC.

Gerät starten

Achtung

Das Gerätarf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden!

Verwenden Sie zur Sicherheit eine Unterbrechungsfreie Stromversorgung USV.

Wenn das Gerät an die Stromversorgung angeschlossen und der Hauptschalter an der Geräterückseite eingeschaltet ist, leuchtet die NVR Status LED.

1. Wahrend des Startvorgangs führt das Gerät einen Selftest durch.
2. Abschlussbend entscheid der Einrichtungsassistent. Beenden Sie diesen, um zur Live-Darstellung zu gelehen.

Gerä ausschalten, sperren, neu starten

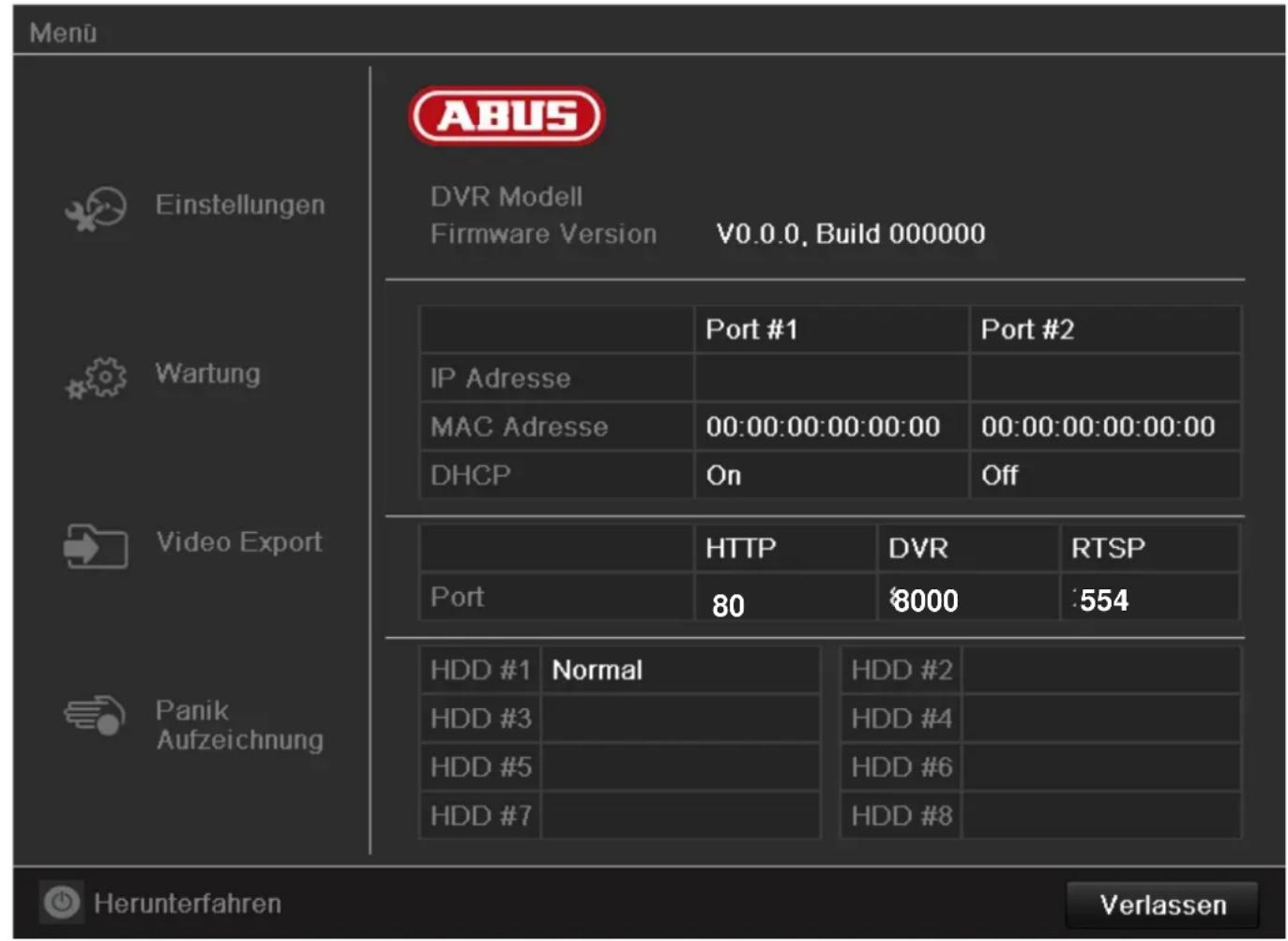

Klichen Sie im Hauptmenu auf Herunterfahren. Die Übersichtsicht erscheidt.

1. Wahlen Sie zum Ausschalten die Option Herunterfahren und bestätigten Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet.

2. Wahlend des Ausschaltvorgangs keine Tastes drucken!

3. Wahlen Sie zum Sperren des Systems das linke Symbol Logoet. Die Benutzeroberflache ist gespeppt, um in das Menu zu gelangen, ist die Eingabe eines Kennwortes notwendig.

4. Wahlen Sie zum Neustart das rechte Symbol Neustart. Das Gerät führt einen Neustart durch.

Gerä einschalten

• Taste OK drücken und 5 Sekunden gedrückt halten, um das Gerät wieder einzuschalten.

Statusanzeigen

Allgemeines

Folgende Statusanzeigen informieren Sie über den Betriebszustand:

• LEDs an der Gerätefront
• Akustische Signtöne,
• Icons (Anzeigeelemente) auf dem Monitor.

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

NVR Status LED

Zustand	Funktion
leuchtet dauerhaft weiß	Systemstatus OK
Blinkt weiß	Systemstatus OK, Aufzeich-nungseinstellungen hinterlegt, Überwachungsmodus aktiv
Leuchtet dauerhaft blau	Mindestens eine Kamera zeitnet aktuell auf
Leuchtet dauerhaft rot	Systemwartung notwendig

Kamera-Ausbwaltasten Status LED

Zustand	Funktion
Aus	Keine Kamera angeschlossen
leuchtet dauerhaft weiß	Kamera angeschlossen
leuchtet dauerhaft blau	Kamera zeichnet aktuell auf

Anzeigen am Monitor

Das Gerat zeigt Datum und Uhrzeit, den Kameranamen und ob eine Aufzeichnung staatfindet.

Daueraufzeinung: ,blaes R"
- Alarm / MD&Alarm / MD|Alarm Aufzeichnung: „rotes R"
Bewegungserkennungsaufzeinung:gelbes R

Einrichtungsassistent

System einrichten

Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der NVR zur Aufnahme und Überwachung eingerichtet.

Hinweis

Samtliche Detealeinstellungen finden Sie im Gerätesmenü, siehe Übersicht auf S.38.

Nach dem erstmaligen Einsatzen entscheidt die Sprach-Ausbauh:

1. Klichen Sie in das Eingabefeld und wahlen Sie ihre Sprache aus der List. Zum Fortfahren auf Anwenden klichen. Folgende Abfrage erscheint:

• Klichen Sie auf Nächste, um den Assistenten zu starten.

Hinweis

Nachdem das System eingerichtet ist, können Sie die „Checkbox" deaktivieren, das Häkchen wird ausgebrendet und der Assistant nicht mehr automatisch gestartet.

Administrator einrichten

Warning

Notieren Sie sich das Admin-Password.
Voreingestellt ist

,12345"

1. Klichen Sie in das Eingabefeld und geben Sie das Admin Password ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie die "Checkbox" vor Neues Admin Passwort.
3. Geben Sie das neue Password ein und bestätigen Sie ihre Eingabe im Feld darunter.
4. Klichen Sie auf Nachste.

Systemzeit-/und Datum

1. Geben Sie die Systemzeit bestehend aus Datum und Uhrzeit ein.
2. Beenden Sie die Einstellung mit klichen auf Nächste.

Netzwerkeinstellungen

Hinweis

Erfragen Sie beim zuständigen Netzwerk-Administrator, ob Sie DHCP wahlen können oder die IP-Adresse und die weiteren Einstellungen manuell vornehmen müssen.

1. DHCP aktiv: wenn im Netzwerk-Router DHCP eingerichtet ist, aktivieren Sie die „Checkbox" DHCP. Sümmtliche Netzwerkeinstellungen werden dann automatisch vorgenommen
2. DHCP nicht aktiv: geben Sie die Daten manuell ein (IPv4-Adresse, IPv4 Subnetz-Maske sowie das standardmäßig eingestellte IPv4 Gateway = IPv4-Adresse des Routers). Optional konnen Sie auch die Adresse des DNS-Servers eintragen, welche Sie für den E-Mail Versand benötigen.

Eine typische Adressvergabe konnte folgendermaßen ausgehen:

IPv4-Adresse: 192.168.0.50
IPv4 Subnetmaske: 255.255.255.0
IPv4 Default Gateway: 192.168.0.1
- Bevorzugter DNS-Server: 192.168.0.1

Hinweis

Dem Gerät sollte bei Fernzugriff über das Internet eine feste Netzwerkadresse vergeben werden.

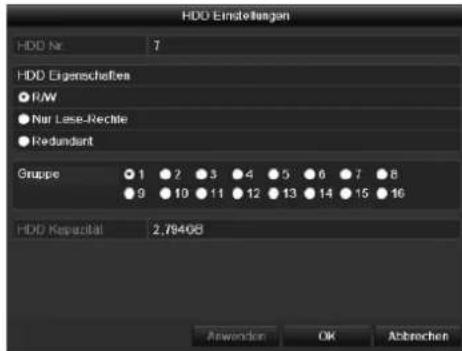

Festplattenverwaltung

1. Um eine neue Festplatte einzurichten, aktivieren Sie die „Checkbox" mit einem Linksklick und klichen Sie dann auf Initialisiere.

Warning

Dabei werden alle darauf befindlichen Daten gelöscht!

1. Bestätigen Sie die Sicherheitsabfrage mit OK. Die Festplatte wird für die Verwendung eingerichtet. Der Fortschritt wird mit dem Statusbalken angezeigt.
2. Beenden Sie die Einstellung mit OK und klichen Sie auf Nächste.

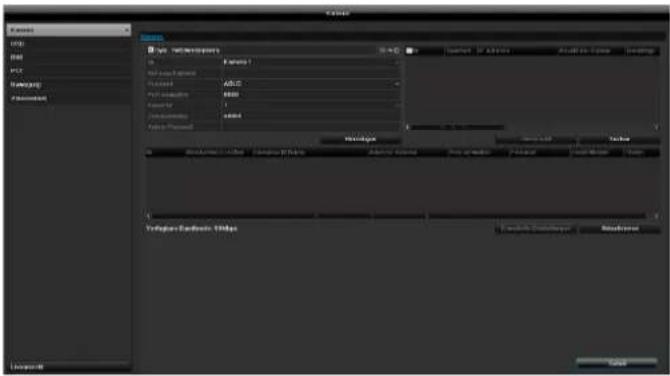

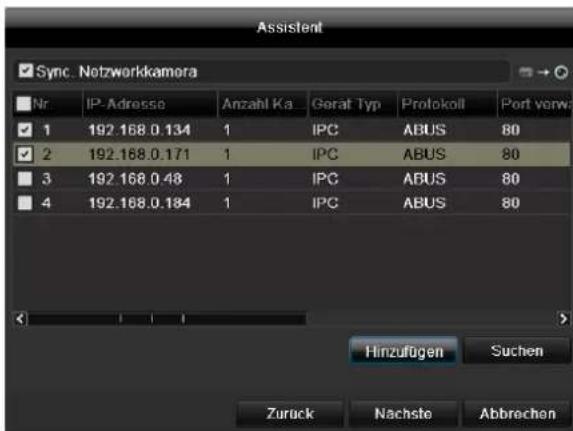

Einrichtung von Netzwerkkameras

1. Um Netzwerkkamerae einzurichten klichen Sie auf Suchen.
2. Nachfolgend finden Sie eine Übersicht mit allen gefundenen Netzwerkkameras.
3. Aktivieren Sie die „Checkbox" mit einem Linksklick um Netzwerkk cameras auszuwahlen und anschließend auf Hinzufugen.
4. Klichen Sie auf Nächste

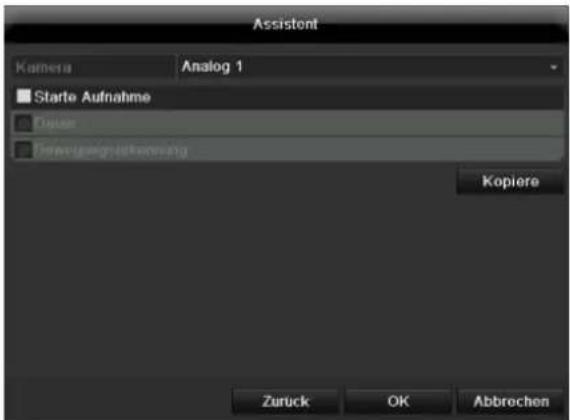

Kameraaufzeichnung

1. Wahlen Sie bei „Kamera“ eine Kamera aus, mit der sie aufzeichen möchten.
2. Aktivieren Sie die checkbox „Starte Aufzechnung".
3. Wahlen Sie die Aufzeichnungsart aus. Sie konnen zwischen „Dauer" und „Bewegungserkennung" wahren. Für eine Bewegungsaufzeichnung ist die Kamerainterne Bewegungserkennung zu aktivieren.
4. Drücken Sie auf Kopiere, um die Einstellung für andere Kameras zu übernehmen. Wahlen Sie dazu die in dem neuen Fenster erscheinenden Kameras aus. Aktivieren Sie die jeweilige checkbox mit einem Mausklick.
5. Beenden Sie die Einstellung und den Einrichtungsassistenten mit OK.

Liveansicht

Uberblick

Die Liveansicht startet automatisch nach dem Einschalten des Gerätes.

In der Kopfzeile befinden sich die Menus

Hauptmenü
Wiedergabe und
PTZ.

Auf der rechten Seite der Kopfzeile befindet sich das Datum und die Uhrzeit des Gerätes. Links davon befindet sich die Multi-Ansicht.

• Um das Popup-Menü der Multi-Ansicht zu öffnen, klichen Sie im Menübalkeniben rechts auf das Symbol des Rechtecks.
• Um durch die verschiedene Ansichten zu schalten, klichen Sie auf eines der Symbole in der auftauchen den Pop-Up Leiste.

Im Hauptbildschirm werden die Signale der angeschlossenen Kameras dargestellt.
- Mit Doppelklick der linken Maustaste konnen Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglichen Ansicht zurückschalten.

Statussymbole

• Folgende Symbole werden je nach Betriebsstatus des Gerätes dargestellt:

Symbol	Bedeutung
R	rot: Alarmaufzeichnung • Aufzeichnung bei: Alarm, MD|Alarm, MD&Alarm
R	gelb: Bewegungsaufzeichnung • Aufzeichnung nur bei Bewegungserken-nung
R	blau: Aufzeichnung • Dauer-Aufzeichnung

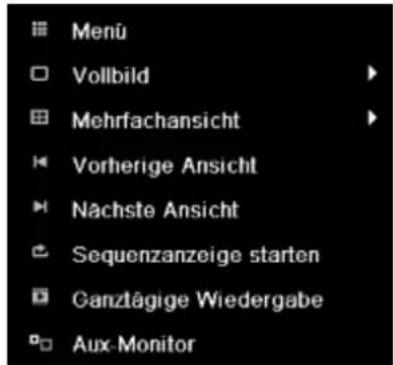

Popup-MENU bei Mausbedienung

Hinweis

Drucken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Menü	Öffnet das Hauptmenü
Vollbild	Vollbildansicht der gewährten Kamera
Mehrfachansicht	Verschiedene Kameralayouts
Vorherige Ansicht	Darstellung der vorherigen Kamera
Nächste Ansicht	Darstellung der{nachsten Kamera(s)}
Sequenzanzeige starten	Startet die sequenzielle Anzeige der Kameras
Ganztägige Wie-dergabe	zur Wiedergabe wechseln
Aux-Monitor	zum Spot-Monitor wechseln
i	Hinweis Sequenzanzeige starten: Lagen Sie in den Anzeige-Einstellungen die Se- quenzverzögerung für die Darstellung fest.
i	Hinweis Aktivierung des „Aux Monitor“ ohne angeschlos- senen Spot-Bildschirm: Mauzeigerfungtion ist deaktiviert.

Auswahlleiste im Kamerabild

Klichen Sie in der Einzel- oder Mehrfachansicht auf ein Kamerabild. Es erscheint eine Auswahlleiste:

№	Bedeutung des Symbols
(1)	Bereich zum Bewegen der Miniaturleiste
(2)	Manuelle Aufzeichnung aktivieren/deaktivieren
(3)	Sofortige Wiedergabe der letzten 5 Minuten
(4)	Audioausgabe des Videokanals aktivier- ren/deaktivieren
(5)	Sofortbild des ausgewählten Kanals
(6)	PTZ-Steuerung
(7)	Digitaler Zoom
(8)	Schließen der Auswahlleiste

Einstellungen

Hinweis

Die Liveansicht kann folgendermaBen eingestellt werden.

Öffnen Sie das Hauptmenu und klichen Sie auf Konfiguration. Klichen Sie anschließend auf Liveansicht:

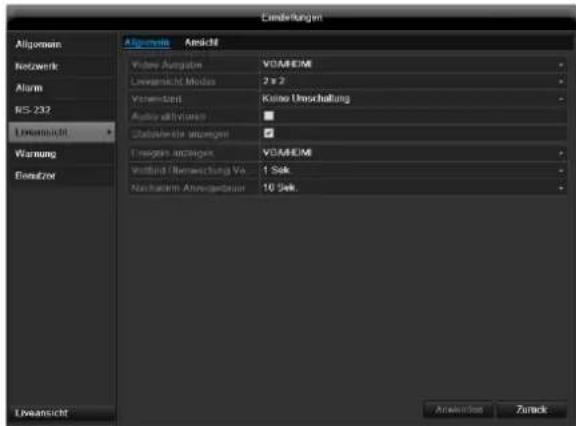

Im TAB Allgemein stehen folgende Einstellungen zur Verfugung:

Video Ausgabe	VGA/HDMI, Main CVBS Wähl den Anschluss aus, an dem die Einstellungen geändert werden.
Liveansicht Modus	Verschiedene Kameralayouts
Verweilzeit	Umschaltzeit zwischen den einzel-nen Kameras bei Sequenzanzeige
Audio aktivieren	Audioausgabe des Videoausgangs aktivieren/deaktivieren. Das Audio-signal wird nur ausgegeben, wenn der entsprechende Kameraeingang als Vollbild dargestellt wird
Ereignis anzei-gen auf	Monitor für die Ausgabe von Ereig-nissen zuweisen
Vollbild Überwachung Verweilzeit	in Sekunden, die das Ereignis auf dem zugewiesen den Monitor ange-zeigt wird.
Nachalarm An-zeigedauer	in Sekunden, wie lange das Pop-Up Fenster nach einem Alarm ange-zeigt werden soll.

Hinweis

Das Rekorderbild kann entweder mit einem HDMI- oder mit einem VGA-Monitor ausgegeben werden. Die Kombination von HDMI- und VGA-Ausgang wird unterstützt.

Der BNC Ausgang kann entweder für einen Spotmonitor oder für einen eigenständigen Monitor verwendet werden.

Hinweis

HDMI/VGA-Monitor angeschlossen

Ein angeschlossener HDMI/VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideo-signal wird mit Audio(nur bei angeschlossenem HDMI-Kabel) auf dem Monitor ausgegeben. Der BNC-Ausgang Video Main zeigt die Kameras als Vollbild in Sequenz an.

Kein HDMI/VGA-Monitor angeschlossen: Ist beim Start das HDMI/VGA-Kabel nicht am Monitor ange-schlossen, wird das Hauptvideosignal am BNC-Anschluss Main ausgegeben. Schlieben Sie das HDMI/VGA-Kabel an und starten Sie den Rekorder erneut um die automatische Er-kennung durchzufahren.

Kameraausgang einstellen

Sie konnen maximal 8/16 Kameras

(TVVR35011/TVVR45021) in der Liveansicht gleichzeitig darstellen lessen.

1. Klichen Sie auf den TAB Ansicht:

1. Wahlen Sie den Darstellungs-Modus aus.

1x1
2× 2
-3x3
1+5
-1+7
- 4 x 4 (nur TVVR45021)

1. Mit den Navigationstasten weisen Sie dem jeweiligen Bildschirmausschnitt das gewünschte Kamerasignal zu.

Die Einstellung X bedeutet, dass diese Kamera nicht gezeigt wird.

1. Klichen Sie auf Anwenden, um die Einstellung zu übernehmen.

Wiedergabe in der Liveansicht

Allgemeines

Die Wiedergabe kann auf drei verschiedene Wegen erfolgen:

• Uber Ereignissuche im Hauptmenu,
  aus der Livedarstellung bzw.

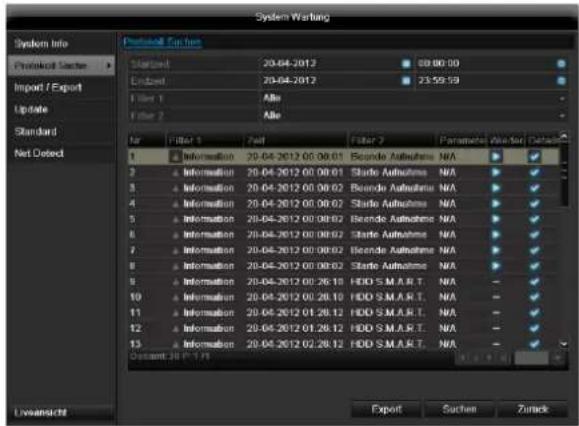

• über die Protokoll Produkte im Wartungsmenu.

Hinweis

Die Tasten „Vorheriger/Nächster Dat- tei/Tag/Ereignis" sind je nach Wiedergabemodi wie folgt belegt:

Normale Wiedergabe:

Beim drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nachsten Tag.

Ereignissuche:

Beim drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nachsten Ereignis.

Datenexport:

Beim drücken einer der Tasten wechselt die Wiedergabe zur vorherigen/nachsten Datei.

Hinweis

Die zeitgleiche Wiedergabe von bis zu 4 Kamerakanalen ist möglich.

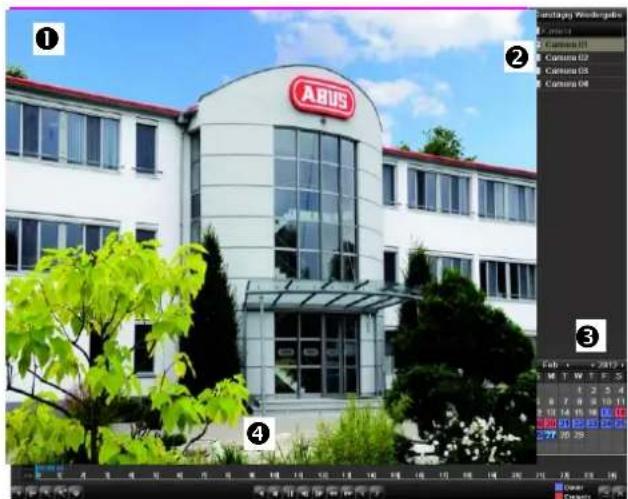

Der Wiedergabe-Bildschirm

Die Wiedergabe wird über das Kontrollfeld gesteuert:

No	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kamera zur Wiedergabe ausgehalten
3	Kalender mit Typ der Aufzeichnung
4	Kontrollfeld mit Zeitachse(siehe rechts)

Steuerung über Kontrollfeld

Das Kontrollfeld (4) dient zur Steuerung der laufenden Wiedergabe. Die Symbole haben folgende Bedeutung:

№	Bedeutung des Symbols
1	In die Zeitleiste hinein-/bzw. hinauszoomen (24/12/1 Stunde)
2	Audiowiedergabe ein-/ausschalten
3	Startpunkt bzw. Endpunkt eines Videos zur Daten Sicherung definierten
4	Markierung hinzufügen
5	Benutzerdefinierte Markierung hinzufügen
6	Markierungen verhalten
7	Wiedergabe rückwärts
8	Stop
9	Wiedergabe starten / anhalten
10	30 Sekunden darüber Springen
11	30 Sekunden vorwärts springen
12	Langsamer Vorlauf (1/16x - 1x)
13	Schneller Vorlauf (1x - 16x)
14	Vorige Aufzeichnung, voriger Tag
15	Nächste Aufzeichnung,{nachster Tag
16	Zeitachse:Klicken Sie mit der Maus in die Zeitachse, um die Wiedergabe an einer anderen Stelle fortzusetzenKlicken Sie auf den „Schieber“, undziehen Sie diesen zu der gewünschten Zeit, um von die Wiedergabe ab thisem Zeitpunkt zu starten
17	Typ der AufzeichnungBlau = Daueraufzeichnung
	Rot = E权重 aufzeichnung
18	Kontrollfeld ausblenden
19	Wiedergabe verlassen

Hinweis

Sie konnen den Bildschirminhalt zoomen.

• Klichen Sie mit der rechten Maustaste in der laufenden Wiedergabe.
  Wahlen Sie, digitaler Zoom'.
• Der Zoom-Modus ist aktiv.
• Verschieben Sie den Zoom-Bereich mithilfe des Fensters im Miniaturbildschirm.
  Zum beenden führen Sie einen Rechtsklick auf das Bild aus.

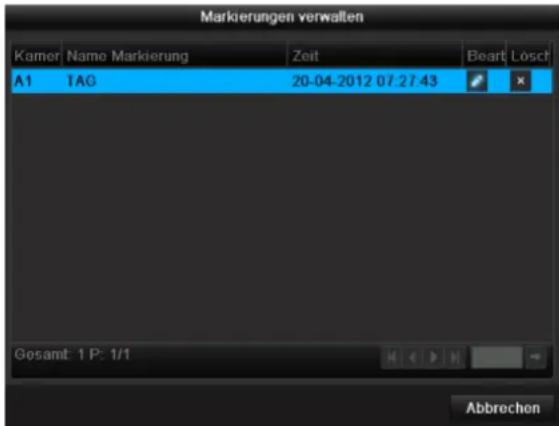

Klichen Sie auf, Markierungen verwalten' (6):

• Um die Beschreibung ihrer Markierung zu ändern klichen Sie auf das Bearbeiten-Symbol. Zum Entfernen klichen Sie auf das Löschen-Symbol.

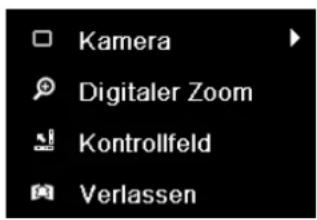

Rechtsklick bei laufender Wiedergabe

Fuhren Sie einen Rechtsklick auf das Wiedergabebild aus. Es stehen folgende Optionen zur Verfugung:

Kamera	Wählen Sie einen Kamerakanal aus
Digitaler Zoom	Vergrößert den ausgewählten Bild-schirmausschnitt digital
Kontrollfeld	Blendet das Kontrollfeld zur Steuerung der Wiedergabe aus/ein
Verlassen	Beendet die Wiedergabe

Gerätemenu

Menu-Übersicht

Nachfolgende Menu-Übersicht zeigt die wichtigsten Menus mit denen das Gerät einzustellen und steuern ist.

Zudem können Sie auf der rechten Seite wichtige Informationen zu ihrem Gerät entnahmen.

• Klichen Sie auf das gewünschte Menu, um diesen zu öffnen.
  Zum Schlieben der Menu-Übersicht klichen Sie auf Verlassen.

Menübeschreibung

Menü	Beschreibung	siehe S.
Einstellungen	Leitet zu den Menüs Konfiguration, Kamera, Aufzeichnung, HDD, Wie-dergabe weiter.	40

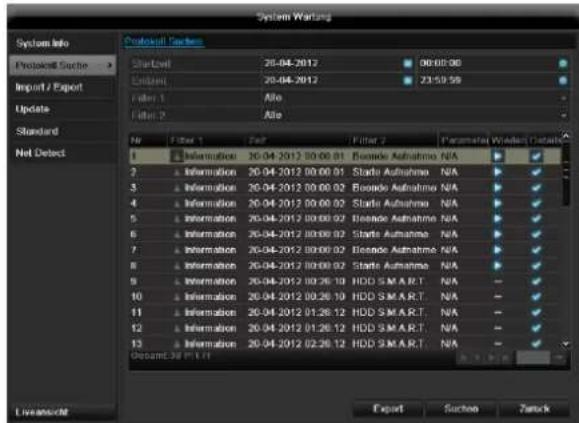

Wartung	System Informationen, Logdatei durchsuchen, Konfiguration importie-ren/exportieren, Gerätewartung wie Update auf neue Firmware, Werksein-stellungen laden, Netzwerkauslastung anzeigen.	61

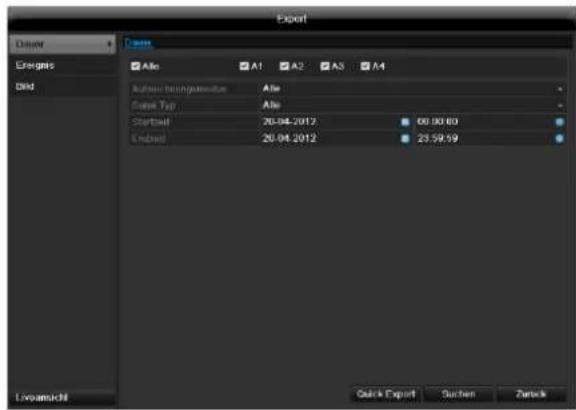

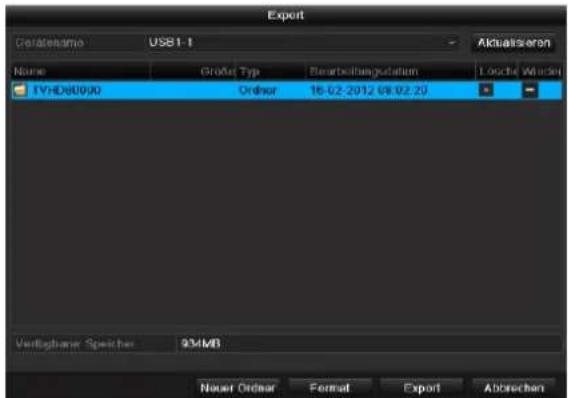

Video Export	Parametergesteuerte Produkte nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, so-wie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.	65
Panikaufzeichnung	Startet bzw. beendet die manuelle Video- und Bildaufzeichnung ausgewähl-ter Kamasere sowie das manuelle Schalten der Alarmausgänge.	67

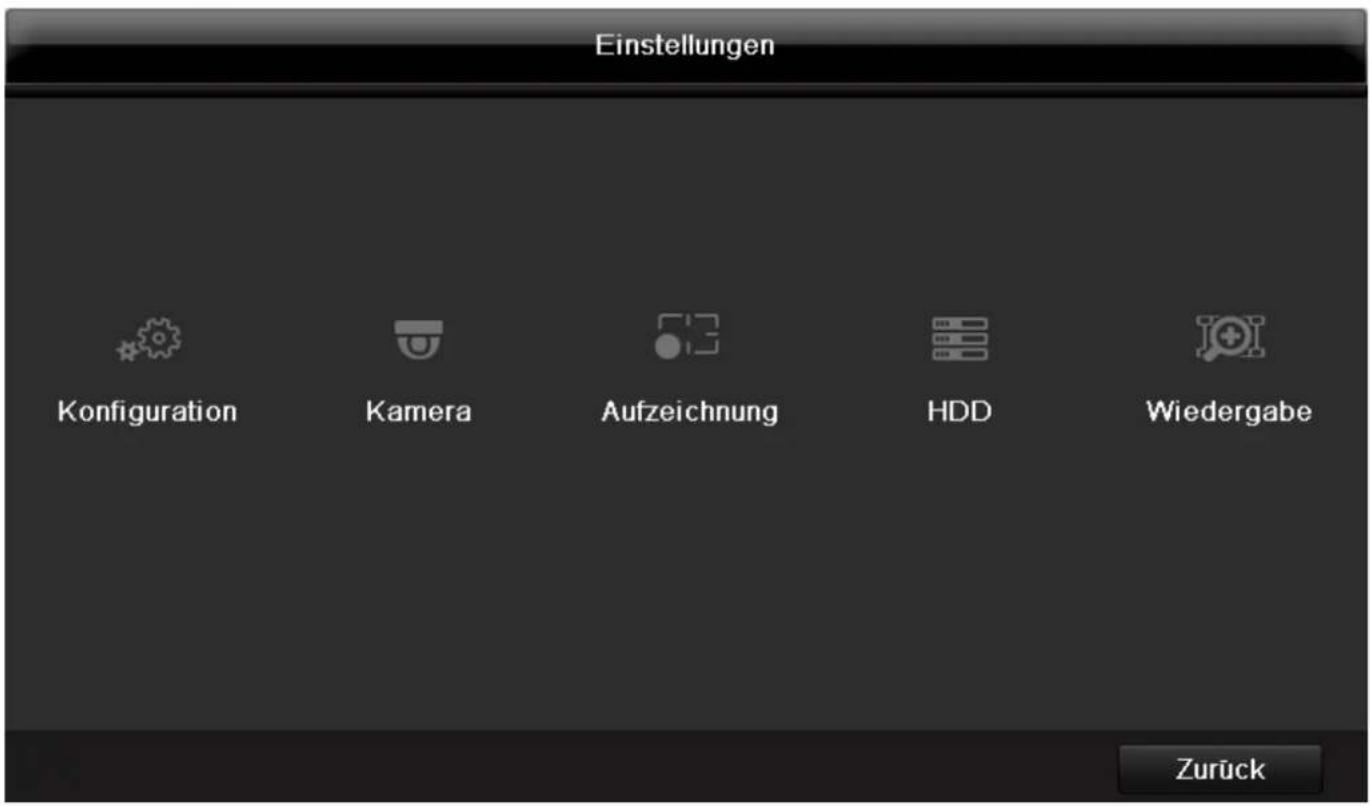

Einstellungen

Menübeschreibung

Menü	Beschreibung	siehe S.
Konfiguration	Verwalten aller Geräteinstellungen (Allgemein, Netzwerk, Alarm, RS232, Anzeige, Warnung, Benutzer).	39 - 59

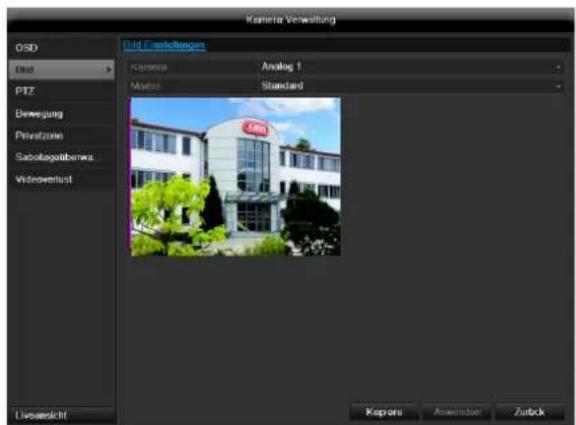

Kamera	Menu zum Einstellen von Kameraparametern (OSD-Konfiguration, Bildmo-dus, PTZ-Konfiguration, Bewegungserkennung etc.)	40

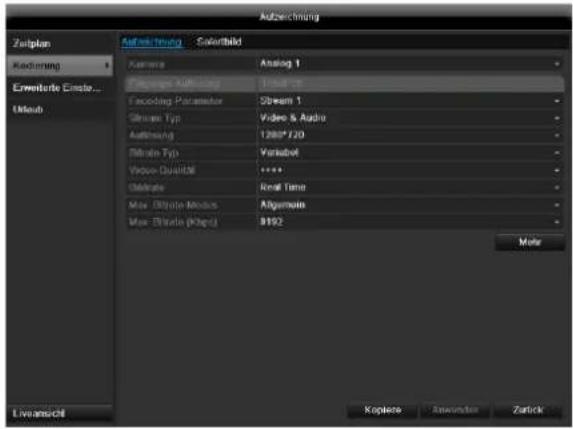

Aufzeichnung	Menu zum Einstellen von Aufnahmeparametern (Zeitplan, Kamerauflösung,-stream etc.)	53

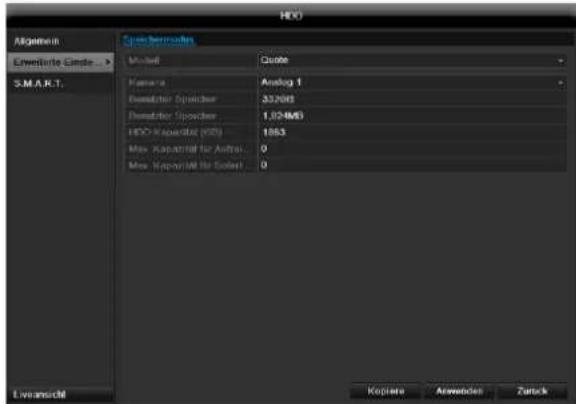

HDD	Eingebaute Festplatten initialisieren bzw. verwalten (zuweisen Lese-/Schreibfunktion, Kameras, verwalten Netzwerkfestplatte etc.).	56
Wiedergabe	Parametergesteuerte Sueche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, so-wie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.	59

Konfiguration

Hinweis

Das Menu Konfiguration verwaltetSAMTliche Gerateinstellungen.

Warning

Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden.

ACHTUNG: Nachträgliche Änderung kann zu Datenverlusten führen!

Sorgen Sie rechtzeitig für eine Daten Sicherung.

Uberblick

Menu	Einstellung	Seite
Allgemein	Sprache, Video, Uhrzeit, Datum, Haus, Password, Sommerzeit, weitere Einstellungen	40
Netzwerk- Konfiguration	Erforderliche Netzwerkeinstellungen (manuelle IP, DHCP, PPPOE, DDNS etc.) sowie Netzwerkstatus-Übersicht	42

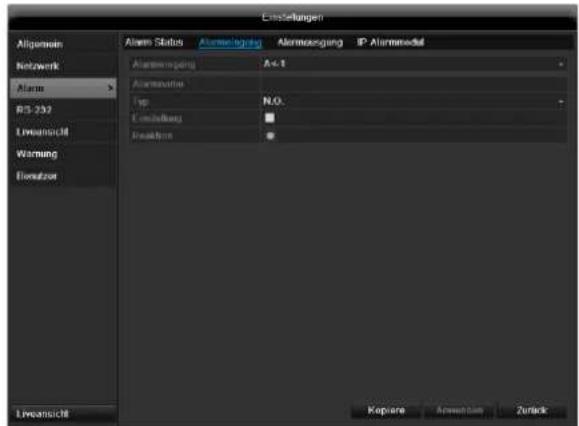

Alarm	Zuweisung und Parametrisierung der Melder zu den Alarm-eingängen und Relaisausgaben	46
RS-232	Parameter des seriellen An-schlusses	x
Liveansicht	Displayeinstellungen, Zuwei-sung des Ereignisausganges	33
Warning	Verhalten des Gerätes im Aus-nahmefall (Festplatte voll, Netzwerk getrennt etc.)	50
Benutzer	Hinzufügen, Ändern von Be-nutzern, Vergabe Zugriffsrechte	48

Hinweis

Beachten Sie die Hinweise in den jeweiligen Kapiteln.

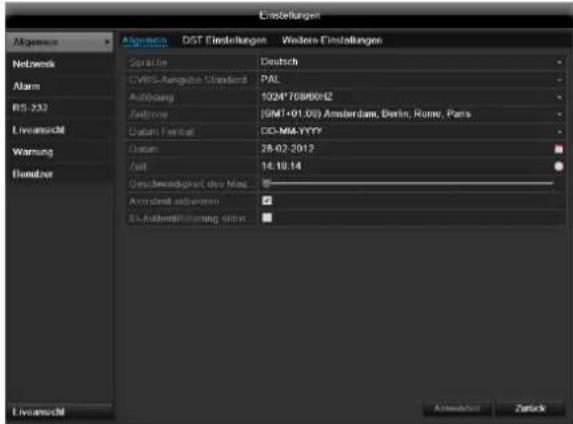

Allgemeine Einstellungen

TAB Allgemein	Einstellung
Sprache	OSD-Sprache
Video Standard	PAL, NTSC
Auflösung	Monitor-Auflösung
Zeitzone	GMT (Greenwich Mean Time)
Datumsformat	MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT
Systemzeit	Datum, Uhrzeit
Geschwindigkeit des Mauszeigers	Schiebebalken, links niedrige, rechts hohe Geschwindigkeit
Assistent aktivierung	Checkbox aktiv: Der Assistent erscheint bei Systemstart.
ID-Authentifizierung aktivieren	Checkbox inaktiv: Keine Passworteingabe am Re-korder selbst nötig. Beim Zugriff per Netzwerk muss das Password allerdings eingebehen werden. Checkbox aktiv: Passwort muss eingebehen werden, bevor das Menu bedient werden kann.
TAB DST Einstellungen	Einstellung
Auto DST An-passung	Bei aktivierter checkbox stellt das Gerät die Sommerzeit automatisch um.
DST aktivieren	Bei aktivierter checkbox kann ein genaues Anfangs-/Enddatum gewählt werden.
Von, bis	Datum Start, Ende Sommerzeit
DST Bias	Daylight Saving Time Bias: Korrektur der Sommerzeit zur Referenzzeit
Weitere Einstellungen	Einstellungen
Name	Eindeutige Spezifikation des Gerätes
№	Zur eindeutigen Identifizierung bei Benutzung mit einer Fernbedienung
Ausgabemodus	Zeichnet das Bild weicher oder schärfer
CVBSHelligkeit	Schieberegler, links niedrige, rechts höhere Helligkeit
Transparent	1:1, 3:1, 1:3, Nicht transparent - re-gelt die Darstellung des OSDs vor dem Hintergrundbild
Menü Verweil-zeit	Nie / 1 ... 30 Minuten - regelt die Dauer der Menüeinblendung, bis das Menü wieder ausgeblendet wird

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit OK.

Netzwerk-Konfiguration

Allgemeines

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie
- das Gerät und die Überwachung über ihren Browser fernsteuern möchten.

Hinweis

Bitte lessen Sie vor der Einrichtung des Gerätes nachfolgende allgemeine Hinweise.

Ein Netzwerk ist ein Zusammenhang von mindestens 2 netzwerkfähigen Geräten.

Übertragungsarten:

• kabelgebundene Netzwerke (z.B. CAT5-Kabel),
• Funknetzwerke (WLAN) und
• andere Übertragungsmöglichkeiten (Powerline).

Alle Systeme besitzen wesentliche Gemeinsamkeiten aber unterscheiden sich in verschiedene Hinsicht.

Begriffe

Anbei eine Übersicht über die Begriffe, die für die Verwendung des Gerätes in Netzwerken relevant sind.

Parameter	Einstellung
IP-Adresse	Eine IP-Adresse ist die eindeutige Adresse eines Netzwerkgerätes in einem Netzwerk.Diese davon innerhalb eines Netzwerks nur ein einziges Mal vorkommen. Es gibt bestimmte IP-Adressbereiche, die für öffentliche Netzwerke, wie z.B. das Internet reserviert sind.
Private Ad-ressbereich	z.B. 10.0.0.0 - 10.255.255.255.Subnetzmaske 255.0.0.0172.16.0.0 - 172.31.255.255.Subnetzmaske 255.255.0.0192.168.0.0 - 192.168.255.255.Subnetzmaske 255.255.255.0
Subnetzmaske	Ist eine Bitmaske, die verwendet wird um Entscheidungen bzw. Zuordnun-gen beim Routing zu treffen.In Heimnetzwerken standardmäßig 255.255.255.0
Gateway	Netzwerkgerät, das allen anderen Netzwerkgeräten den Zugang zum In-ternet ermöglich.Z.B. der Computer, an den das DSL-Modem angeschlossen ist oder mois-tens der Router bzw. Access Point in-nerhalb des Netzwerks.

Parameter	Einstellung
Nameserver	Auch DNS (Domain Name Server) ge-nannt, ist davon zuständig, dass einer Webadresse bzw. URL (z.B. www.google.de) eine eindeutige IP-Adresse zugeordnet wird.Wenn man eine Domain in einem Browser eintippt,ucht der DNS die passende IP-Adresse des Servers und leitet die An-frage an diesen weiter.Hier kann die IP eines DNS des Provi-ders eingetragen werden. Oft ist es aber ausreichend, die IP des Gateways zu wahren. Dieser leitet die Anfrage dann selbstständig an den Provider-DNS wei-ter.
DHCP	Der DHCP-Server weist einem Netz-werkgerät die IP-Adresse, Subnetzmas-ke, Gateway und den Nameserver automatisch zu.DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden,;nahereInfos entnimmt man dem entsprechen-
	den Handbuch.Hinweis:Bei der Verwendung von festen IP-Adressen UND einem DHCP-Server sollten Sie darauf auf achten, dass die festen IP-Adressen außerhalb der per DHCP vergebenen Adressen liegen, da es sonst zu Problumen kommt.
Port	Ein Port ist eine Schnittstelle, über die verschiedene ProgrammeCOMMUNIZIERen. BestimmtePorts sind fest vergeben (23: Telnet, 21: FTP), andere können frei gewählt werden. Ports sind bei verschiedenen Anwendungen relevant, z.B. bei einem externen Zugriff über einen Browser auf das Gerät.
MAC Ad-resse	Die MAC-Adresse (Media-Access-Control-Adresse, auch Ethernet-ID) ist die spezifische Hardware-Adresse des Netzwerkadapters.Diese dient zur eindeutigen Identificierung des Geräts in einem Rechnernetz.

Netzwerkaufbau

Das Gerät muss über CAT5-Verkabelung physisch mit dem Netzwerk verbunden werden, siehe Anschüsse S.1.

Hinweis

Bitte Anleitungen und Hinweise der Netzwerkgeräte beachten.

Es können mehrere Switches/Routers/AccessPoints miteinander verbunden werden. Firewalls und andere Sicherheitssoftware kann das Netzwerk beeinträchtigen.

Warning

Bei Verwendung eines Routers sind die Netzwerkclients, so auch der Rekorder, mit dem Internet „verbunden". Das gilt aber auch umgekehrt. Ergreifen Sie unbedingt Schutzmaßnahmen wie z.B. Verwendung einer Firewall, Password ändern, Änderung des Ports) um ungewonnen Zugriff von außen zu verhindern!

Netzwerk-Konfiguration

TAB	Einstellung
Allgemein	Einstellungen zum lokalen Netz sowie Wahl des Netzwerkmodus.
PPPOE	PPPOE wird bei ADSL-Anschlüssen und der Verwendung eines Modems in Deutschland verwendet.Klichen Sie auf Ändern, um die Zu-gangsdaten (Kennung, Password) zu ihrer Provider einzugegeben.
DDNS	Server zur Dynamischer Domain-Name-System Verwaltung zur Aktuali-sierung von Hostnamen bzw. DNS-Eintragen

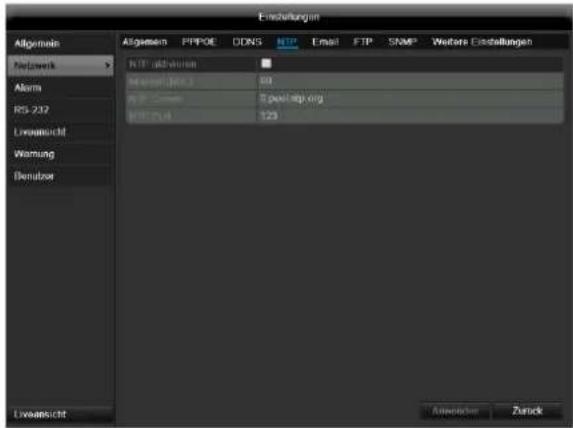

NTP	Network Time ProtocolServer zur Uhrzeit-Synchronisation

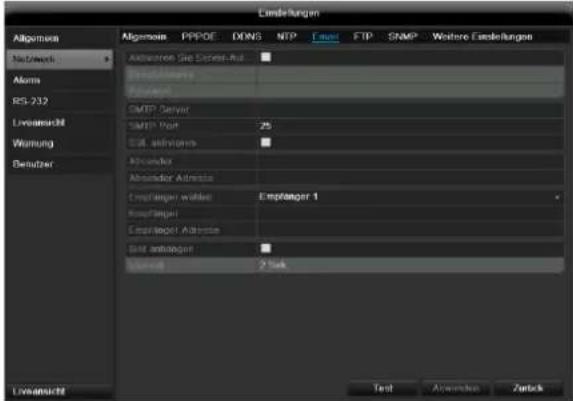

Email	Spezifizieren Sie die Mail-Einstellungen, unter denen im Alarmfall an eine spezifische Mailadresse eine Email gesendet wird.
FTP	Konfigurieren Sie die Adresse eines FTP-Servers und den Pfd, in welchem die Dateien gespeichert werden sollen.
SNMP	Konfigurieren Sie die Parameter, um Informationen zum Gerätestatus zu er-halten.

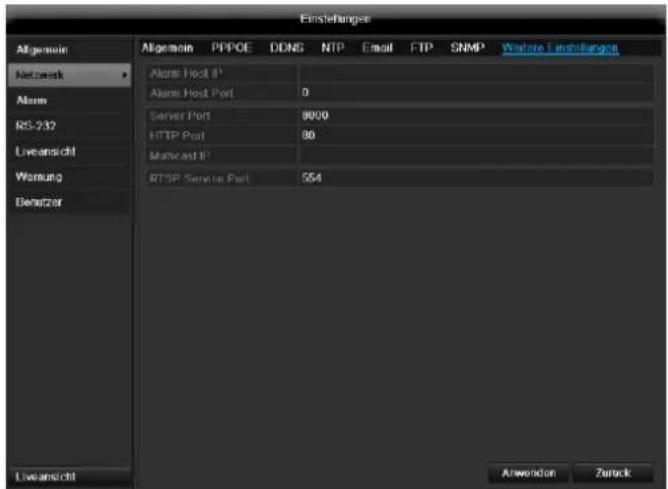

Weitere Einstellungen	Konfigurieren Sie hier die IP-Adresse des PCs, an den bei einem Alarm eine Meldung ausgegeben werden sollen.

TAB Allgemein

Parameter	Einstellung
NIC Typ	Stellen Sie hier die Übertragungsge-schwindigkeit der eingebauten Netz-werkkarke ein.Tipp: 10M/100M/1000M Self-adaptive
DHCP	Aktivieren Sie die checkbox, falls Sie im Netzwerk die IP-Adressen dyna-misch per DHCP vergeben.DHCP aktiv: nachfolgende Eingabe-felder sind inaktiv geschaltet, da die Parameter von DHCP bezogen wer-den.Hinweis:Wenn Sie die IP-Adressen manuell vergeben, achten Sie daraufuf, dass DHCP nicht aktiv ist (kein Haken in der ,Checkboxx)
IPv4 Adresse	Adresse des Netzwerkgerätes im Netzwerk bei manueller Vergabe
IPv4 Subnetmaske	im Normalfall 255.255.255.0
IPv4 Default Gateway	Adresse des Gateways für den Inter-netzugang
IPv6 Adresse 1	aktuell noch keine Funktion
IPv6 Adresse 2	aktuell noch keine Funktion
IPv6 Standard Gateway	aktuell noch keine Funktion
MAC Adresse	Hardware-Adresse der eingebauten Netzwerkkarke
MTU (Bytes)	Beschreiben die maximale Paketgroße eines Protokolls.
Bevorzugter DNS Server	Adresse des Domain Name Servers in der Regel die IP-Adresse des Ga-teways
Alternative DNS	IP-Adresse des alternative DNS

Hinweis

Eine dieser Einstellungen sind für manche Modi nicht währbar.

PPPOE

1. Aktivieren Sie die,Checkbox' PPPOE und geben Sie dann den Benutzernamen (Internetzugangskennung) sowie das Password ein und bestätigen Sie das Password.

2. Übernehmen Sie ihre Daten mit Anwenden.

Warning

Verwenden Sie PPPOE nach Möglichkeit nur, wenn kein Router vorhanden ist!

DDNS

1. Um die ABUS DDNS Funktion nutzen zu konnen, müssen Sie zuvor ein Konto bei www.abus-server.com einrichten.itte beachten Sie hierzu die FAQs auf der Webseite.

2. Aktivieren Sie die checkbox „DDNS aktivieren" und wahlen Sie dann den DDNS Typ „DynDNS" und/TRagen Sie im Feld „Server Adresse" die IP-Adresse www.abus-server.com ein.

3. Übernehmen Sie ihre Daten mit Anwenden. Die IP-Adresse ihrer Internet Verbindung wird nun jeder Minute am Serveractualisiert.

NTP

Hinweis

Der Rekorder kann die Uhrzeit mit einem externen Server synchronisieren. Dafür stehen mehrere Serveradressen im Internet zur Verfügung.

1. Aktivieren Sie die,Checkbox' NTP und geben Sie an, nach welcher Zeitspanne die Synchronisation erneut erfolgen soll.geben Sie die IP-Adresse des NTP Servers sowie den NTP-Port ein.
2. Übernehmen Sie ihre Daten mit Anwenden.

Email

Bei einem Alarm kann das Geräte eine Nachricht per Email versenden. Geben Sie hier die Email-Konfiguration ein.

Parameter	Einstellung
Aktivieren Sie Server Authenti-fizierung	Checkbox aktivieren, wenn eine Anmeldung am Server des Internet-Providers erfolgt
Benutzername	Mail-Konto beim Provider
Password	Password, mit dem das Email-Konto geschützt ist
SMTP Server	SMTP-Server-Adresse des Providers
SMTP Port	Geben Sie den SMTP-Port an (Standardmöbig: 25)
SSL aktivieren	,Checkbox' aktivieren, um die Email-

	Verschlüsselung zu aktivieren
Absender	Absendername
Absender Adresse	Die zum Email-Konto gehörende Email-Adresse
Empfänger wahren	Wahlen Sie drei mögliche Empfänger aus, die die Email erhalten sollen
Empfänger	Geben Sie hier den Name des Empfängers ein
Email Adresse	Geben Sie die Email-Adresse des Empfängers ein
Bild anhängen	, 'Checkbox' aktivieren, wenn zusätzlich zur Email Aufnahmen der Kamera als Foto-Dateien gesendet werden sollen
Intervall	Wahren Sie eine Auslösezeit zwichen 2 bis 5 Sekunden. Die Bilder werden erst versandt, wenn über den definierten Zeitraum Bewegung detektiert wurde.

1. Geben Sie die Parameter der Email-Benachrichtigung ein.
2. Klichen Sie dann auf Test, um testweise eine Email zu versenden.
3. Wenn ihre Eingaben korrekt sind und Sie eine Bestätigungsmail erhalten haben, drücken Sie auf Anwenden.

Hinweis

Das Gerät sendet eine Email an den eingerichteten Empfänger.

Falls these Email nicht beim Empfänger ankomm, überprüfen Sie die Einstellungen und korrigieren Sie diese.

Überprüfen Sie ggf. die Junk-Mail-Einstellungen Ihres Mail-Clients.

Hinweis

Benutzen Sie aus Kompatibilitätsgründen nur E-Mail Clients, bei denen eine Einwahl über SMTP möglich ist.

SNMP

Parameter	Einstellung
SNMP aktivieren	Checkbox aktivieren, um eine Ver- bindung mit einer SNMP Software herzustellen
SNMP Version	Version des SNMP-Systems
SNMP Port	Geben Sie den SNMP-Port an (Standardmäßig: 161)
Read Community	Geben Sie den „Key“ entsprechend den Einstellungen Ihrer SNMP Software ein.
Write Community	Geben Sie den „Key“ entsprechend den Einstellungen Ihrer SNMP Software ein.
Trap Adresse	Geben Sie die IP-Adresse des SNMP-Managers an
Trap Port	Geben Sie den Trap-Port an (Standardmäßig: 162)

Hinweis

SNMP wird für die Überwachung des Gerätezustandes benutzt. Sie bereits hierzu eine nicht bei ABUS erhältliche SNMP-Software.

Bestätigten Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit darüber.

Weitere Einstellungen

Parameter	Einstellung
Alarm Host IP	Netzwerk-Adresse der CMS-Station
Alarm Host Port	Port ihrer CMS Station
Server Port	Port für DatenCOMMunikation (Standardgemäß: 8000)
HTTP Port	Port des Webservers (Standardgemäß: 80)
Multicast IP-Adresse	Sie konnen zur Traffic-Minimierung hier auch die Multicast IP eingeben. Die IP-Adresse muss mit der in der Videoüberwachungssoftware über-einstimmEN.
RTSP Service Port	Geben Sie den RTSP-Port an (Standardmöbig 554)

Hinweis

Server Port 8000 sowie HTTP Port 80 sind die Standard-Ports für Remote Clients bzw. Remote Internetbrowser Zugang.

Hinweis

Bei Alarm Host IP/Port konfigurieren Sie die Netzwerkadresse des PCs ihrer CMS-Software. Bei Alarmfall wird die CMS-Software benachrichtigt, welche je nach Einstellung verschiedene Alarmreakktionen ausfuhrt.

Alarm

Alarm Status

Hier sehen Sie eine Liste mit allen Alarmein- und Alarmausgangen und deren aktueller Status.

Alarmeingang

• Wahlen Sie eine Reaktion bei Alarmfall mit Klicken auf das, Einstellungen'-Symbol bei „Reaktion" aus.

Parameter	Einstellung
Alarm Ein-gang	Den Alarmeinggang auswahlen, um die Einstellungen vorzunehmen
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Türkontakt Lagerhalle
Typ	N.O.: Schaltkreis normal geöffnet. N.C.: Schaltkreis normal geschlossen

• Aktivieren Sie den Alarmeingang mit Setzen der checkbox bei „Einstellungen".
• Legen Sie das Verhalten des Rekorders bei Alarmfall unter „Reaktion" fest.
• Klichen Sie auf Kopiere, um diese Einstellungen für andere Kameras zu übernehmen.
• Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit darüber.

REAKTION

TAB Kanal auslösen

Wahlen Sie mit aktivieren der jeweiligen checkbox aus, welche Kamerakanal bei Alarmfall ausgelost werden soll.

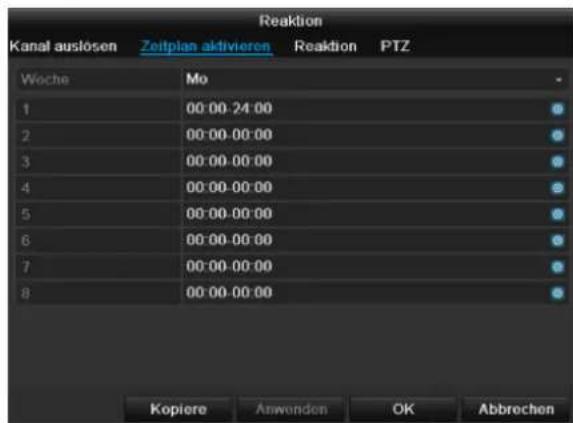

TAB Zeitplan aktivieren

• Legen Sie fest, zu welcher Zeit die im TAB „Reaktion" auszuwählenden Verhaltensweisen im Alarmfall aktiviert sein sollen.
• Klichen Sie auf „Kopiere“, um diese Einstellungen für andere Wochentage oder die gesamte Woche zu übernehmen.

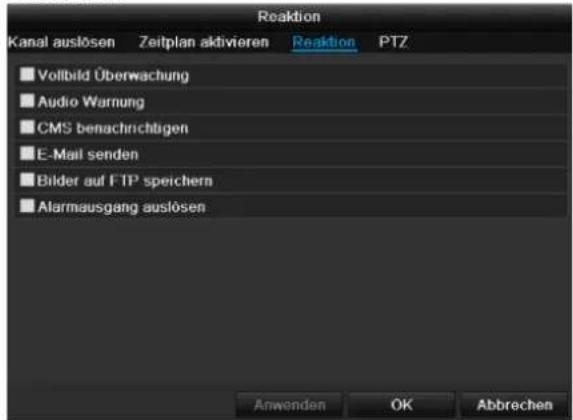

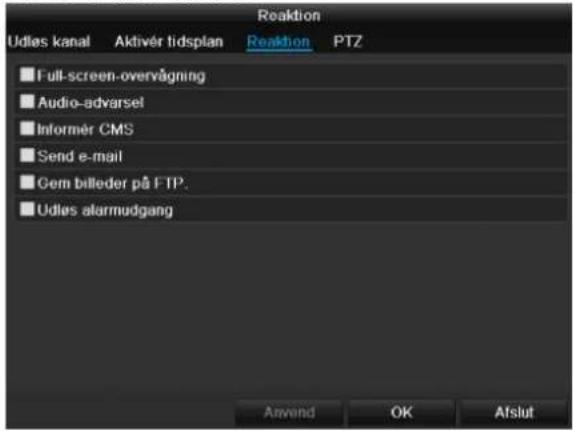

TAB Reaction

Legen Sie die Verhaltensweise im Alarmfall fest:

Parameter	Einstellung
Vollbild Überwachung	Auf dem Monitor erscheint eine Einblendung
Audio Warning	Das Gerät gibt wiederholt einen Signalion aus
CMS benachrichigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dORT im Überwachungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifierte Mail-Adresse gesendet (siehe S. 42)
Alarmausgang auslösen	siehe S. 45

Bestätigten Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit zurück.

Hinweis

Um mithilfe eines Alarmes aufzunehmen, müssen Sie den Zeitplan unter Aufzeichnung (siehe .S. 53) einrichten.

TAB PTZ

Aktuell keine Funktion.

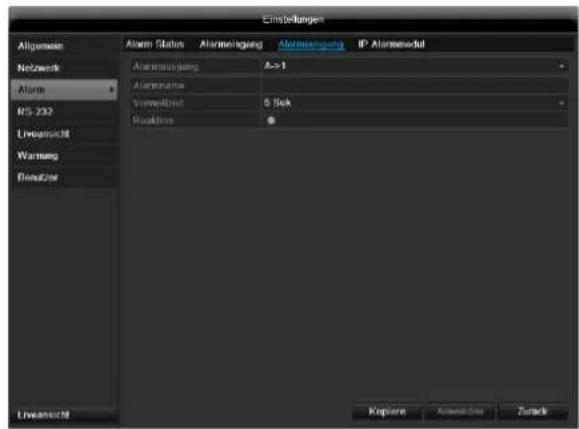

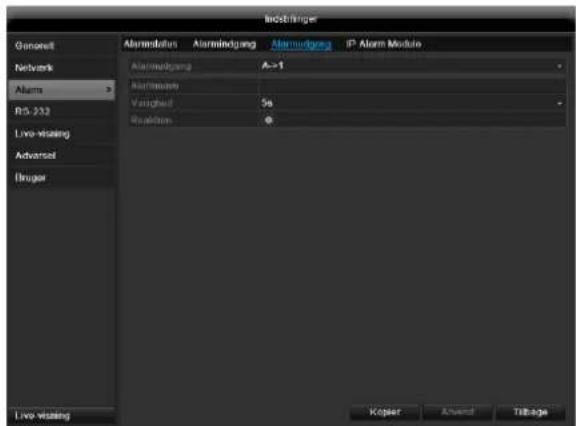

Alarmausgang

1. Wahlen Sie einen den zu konfigurierenden Alarmausgang in dem Drop-down Menu bei „Alarmausgang" aus.
2. Vergeben Sie bei „Alarmname" dem Alarmeingang einen beliebigen Namen.
3. Wahlen Sie bei „Verweilzeit“ aus, wie lange der Alarm auslösen soll.
4. Stellen Sie bei „Reaktion“ den Zeitplan für den Alarmausgang ein.
5. Klichen Sie auf Kopiere, um diese Einstellungen für andere Alarmausgänge zu übernehmen.
6. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit darüber.

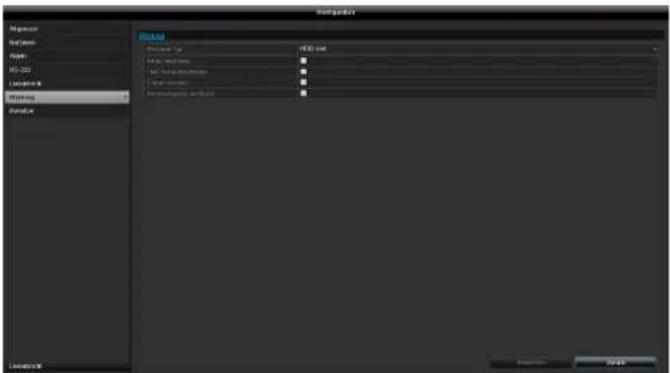

Warning

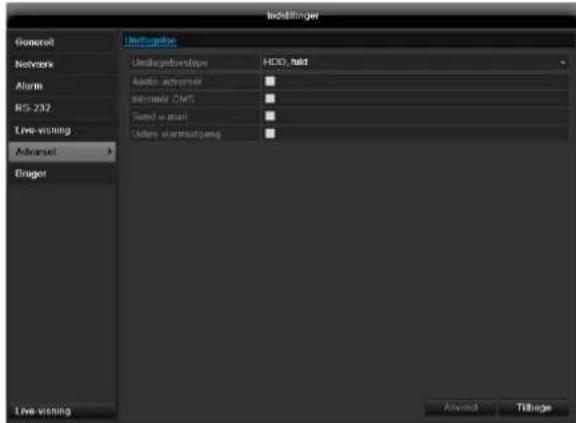

Für folgende Fehlertypeken können Sie eine Warnung auslösen:

HDDVoll
HDD Fehler
- Netzwerk getrennt
- IP Konikt
- Illegales Anmelden
- Fehler Aufzeichnung

Parameter	Benachrichtigungen
Audio Warning	Das Gerät gibt wiederholt einen Signalion aus
CMS benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dORT im Überwachungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 44
Alarmausgang auslösen	siehe S. 35

Benutzer

Warning

Notieren Sie sich das Admin-Password.

Voreingestellt ist

12345

In der Benutzer-Verwaltung können Sie neue Benutzer hinzufugen,löschen oder die bestehenden Einstellungen ändern.

1. Um einen neuen Benutzer hinzuzufugen, wahlen Sie Hinzufugen.

Parameter	Einstellung
Benutzername	Eindeutige Kennzeichnung
Password	Zugangsdcode zum Gerät, zur Geräte-verwaltung Hinweis: wechseln Sie Passwörter re-gelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., no-tieren Sie Passwörter an einem geschützten Ort.
Bestätigkeiten	Zugangsdcode zur Sicherheit erneut eingeben
Level	WICHTIG: Beim Level Betreiber können mehr Rechte als beim Level Gast eingestellt werden.
Benutzer MAC	MAC-Adresse des Netzwerkadapters des vom jeweiligen Benutzer verweden PCs Hinweis: Dies beschränkt den Zugriff auf den PC, dessen MAC-Adresse hier eingegeben wurde!

1. Geben Sie den Name und das Password ein und bestätigen Sie die Passworteingabe im Feld darunter.
2. Wahlen Sie den Level und geben Sie die MAC-Adresse an.
3. Bestätigen Sie die Einstellungen mit einem Klick OK.

Warning

Beachten Sie nachfolgende Hinweise zur Vergabe der Zugriffsberechtigungen.

Einstellung der Rechte

Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf das „Recht“-Symbol klichen. Es können nur Zugriffsdaten von manuell hinzugeführten Benutzern geändert werden:

Hinweis

Der Benutzer kann lokal, d.h. am Gerät Einstellungen vornehmen oder Parameter ändern.

Der Benutzer kann/darf über die Netzwerkverbindung auf das Gerät zugreifen.

Im TAB Kamera wird die Berechtigung auf den Zugriff zu einzelnen Kamas (über Netzwerk oder lokal) eingestellt.

Parameter	Einstellung
Lokale Konfiguration	Lokale Protokoll Suche Lokale Parameter Einstellungen Erweiterte Einstellungen Lokal Herunterfahren / Neustart
Remote Konfiguration	Remote Protokoll Suche Remote Parameter Einstellungen

	Remote Seriell Port Steuerung Remote Video-Ausgabe Steuerung Zwei-Wege Audio Remote Alarm Steuerung Erweiterte Einstellungen Remote Herunterfahren / Neustart
Kamera Konfiguration	Kamera Rechte: Remote Live Ansicht Lokal Manuelle Steuerung Remote Manuelle Steuerung Lokale Wiedergabe Remote Wiedergabe Lokale PTZ Steuerung Remote PTZ Steuerung Lokaler Videoexport

Warning

Ändern Sie die allgemeinen Einstellungen des Benutzers (Name, Password, Level, MAC-Adresse) mit einem Klick auf das „Bearbeiten“-Symbol oder in dem TAB „Password ändern".

Kamera

Kamera

№	Zeigt die Kameranummer an
Adresse Kamera	Zeigt die eingestelle IP Adresse der Kamera an
Protokoll	Auswahl des Protokolls
Port verhalten	Einstellung des http Ports der Kamera
Kanal №	Anzeige der Kanalnummer
Benutzername	Geben Sie hier den Benutzernamen der Kamera an
Admin Passowort	Geben Sie hier das Administrator Passowert ein
Anzeige Modus	Einstellungen bezüglich der Darstellung des Kameranamens und des Datumss

Klichen Sie auf Hinzufugen um eine Kamera im System einzubinden.

Klichen Sie auf „Suchen" um das Netzwerk nach vorhenden ABUS Netzwerkkameras zuuchen. Markieren Sie die gewünschten Kameras und klichen Sie anschließend auf „Quick Add" um die Kameras einzubinden.

Hinweis

Unter Umständen müssen Sie im nachhinein den Benutzernamen, Password und http Port manuell eintragen.

Die Verfügbare Bandbreite zeigt Ohnen an, wieviel Bandbreite Sie noch zur Einrichtung der Netzwerkkameraz zur Verfügung haben.

OSD

Wahlen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Kamera	Auswahl des zu bearbeitenden Kamerakanals
Name	Vergabe des Kameranamens
Name anzeigen	Anzeigen des Kameranamens in der Liveansicht aktivierung/deaktivieren
Datum anzeigen	Anzeigen des Datum in der Liveansicht aktivieren/deaktivieren
Datum Format	Auswahl der Anzeigeart des Datum bei der Wiedergabesuche
Name Position	Position des Name


Wahlen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Passen Sie bei "Modus" das Kamerabild mithilfe von eingerichteten Einstellungen oder mithilfe von benutzerdefinierten Einstellungen den Lichtverhältnissen an.

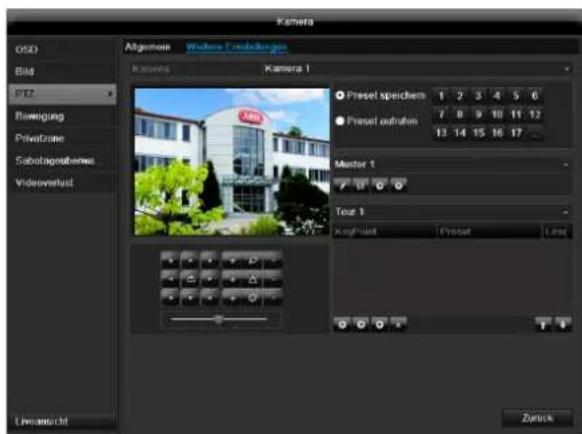

PTZ

Hinweis

Hier können Sie Presets und Touren für die Netzwerkkameras TVIP2xxxx einrichten.

Speichern und Aufrufen von Presets

1. Steuern Sie mit Hilfe der Pfeiltasten die Netzwerk-kamera zum gewündsten Bildausschnitt und Speichern Sie die Position z.B. als Preset 1 ab.
2. Klichen Sie auf Aufrufen um den ebenen gespeicherten Preset 1 anzufahren.

Einrichten und Aufrufen von Touren

1. Legen Sie mehrere Presets an um diese für die Tour zu verwenden
2. Klichen Sie auf + um einen Preset auszuwahlen
3. Fügen Sie weitere Presets hinzu um die gewünschte Tour einzurichten
4. Klichen Sie anschließend auf das Playsymbol um die Tour zu starten.

Hinweis

Sie können die Tour auch direkt im Livebild der entsprechenden Netzwerkk cameras starten.

Bewegung

Wahlen Sie bei "Kamera" den zubearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Bewegungserkennung.
Zusätzlich ist die Bewegungserkennung in der Netzwerk-kamas zu aktivieren, weitere Details hierzu entnahme Sieitte dem Handbuch ihrer Netzwerkkamera.

i Hinweis

Um mithilfe der Bewegungserkennung aufzunehmen, müssen Sie den Zeitplan unter Aufzeichnung (s.S. 53) einrichten.

Reaktion

Kanal auslösen

Bei Klichen auf „Reaktion“ erscheint der TAB Kanal auslösen (nur bei Bewegungserkennung):

Wahlen Sie einen oder mehrere Kamerakanäe aus, die im Alarmfall eine Reaktion ausführten sollen. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit OK.

Zeitplan

Wahlen Sie den TAB Zeitplan.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestelltten Reaktionen auslösen sollen.

1. Wahlen Sie den Tag und geben Sie den Zeitplan ein.

Hinweis

Sie konnen maximal 8 Zeitraster definieren, jeweils von 00:00 - bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wahlen Sie bei Kopiere ob die Einstellung fur alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.
2. Bestätigten Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit OK.

Reaktion

Wahlen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die{jeweilige checkbox konfigurieren.

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Li-veansicht als Vollbild darge-

	stellt
Audio Warning	Das Gerät gibt wiederholt einen Signalton aus
CMS benignchrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dORT im Überwachungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 42
Alarmausgang auslösen	siehe S. 46

• Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit OK.

Aufzeichnung

Einrichten

Öffnen Sie das Hauptmenü und klichen Sie auf Aufzeichnung:

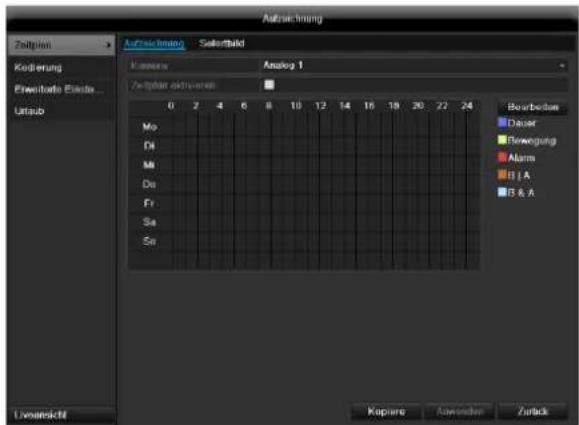

Zeitplan

Mittels des Zeitplans werden die Aufzeichungszeiten bzw. "Auslöser" (Aufzeinungstyp) für die Kameras eingerichtet.

Hinweis

Da sich die Einstellungen für die TABs Aufzeichnung und Sofortbild nicht untersuchen, werden diese nur einmal aufgeführrt.

Im OSD führen Sie von links nach rechts die Stunden des jeweiligen Tages (die von oben nach unter angeordnet sind). Rechts der Anzeige führen Sie die farbige Legende, d.h. im eingerichteten Zeitplan werden die Aufzeichnungszeiträume farblich der getroffenen „Auslöser" sprich Aufzeichnungstypen angezeigt.

Farbsymbol	Legende
Blau	Dauer: Zeitraum in Stunden
Gelb	Bewegungserkennung
Hellblau	Bewegungserkennung und Alarm-auslöser
Rot	Alarm
Grau	Keine Auswahr
Braun	Bewegung oder Alarm

• Wahlen Sie die Kamera aus und klichen Sie auf die checkbox Zeitplan aktivieren.
• Klichen Sie auf Bearbeiten, um die Art und Dauer des Zeitplanes zu bestimmen.

1. Definieren Sie im Pulldown-Menü bei, Zeitplan' den einzustellenden Tag.
2. Aktivieren/deaktivieren Sie, Ganzen Tag'. Ist Gesamter Tag aktiv, können keine definierten Zeiten eingebehen werden, die Einstellung gilt dann für den gesamten Tag.
3. Wenn Sie zeitabhängige Einstellungen treffen sollen, deaktivieren Sie, Ganzen Tag'.

Anwendungsbeispel

Es soll von 11:00 - 07:00 Uhr aufgezeichnet werden. Hierzu müssen 2 Zeitzonen eingerichtet werden:

1. 11:00 - 24:00
   2.00:00-07:00

2. Geben Sie im Pulldown-Menu, Typ die Art der Aufzeichnung an:

Dauer
Bewegung
- Alarm
- Bewegungserkennung oder Alarm
Bewegungserkennung und Alarm

1. Sie können bei zeitabhängiger Einstellung maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster)duren sich nicht überlappen.

Hinweis

Mit, Dauer⁺ definieren Sie Zeitfenster, in denen aufgezeichnet wird.

Die anderen „Auslöser“ wie Bewegungserkennung und/oder Alarm schalten nur bei Eintreten dieser „Auslöser“ die Aufzeichnung ein.

• Auf Kopiere können Sie diese Einstellung für andere Tage oder die gesamte Wochs übernehmen.
• Beenden Sie ihre Einstellungen im Aufzeinungs-bildschirm mit Anwenden und anschließend OK.

Kodierung

TAB Aufzeichnung

In thisem Untermenü stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfugung:

Bestätigten Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit OK.

Vorlaufzeit	Zeit in Sekunden, die vor einem Alarm aufgezeichnet wird
Nachlaufzeit	Zeit in Sekunden, die nach einem Alarm aufgezeichnet wird
Audio aufnahmen	Aufnahme Ja/Nein

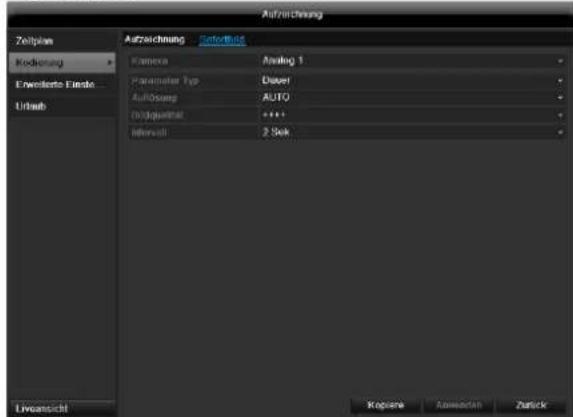

TAB Sofortbild

Folgende Parameter sind einstellbar:

Kamera	Einzustellende Kamera
Parameter Typ	Nach Zeitplan oder Ereignis
Auflösung	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Bildqualität	verschiedene Qualitätstufen +++: mittlere Qualität ++++: hohe Qualität
Intervall	Einzelbilder werden alle 1-5 Sekunden nach Ereignis oder Zeit-plan gespeichert

Bestätigten Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit Zurück.

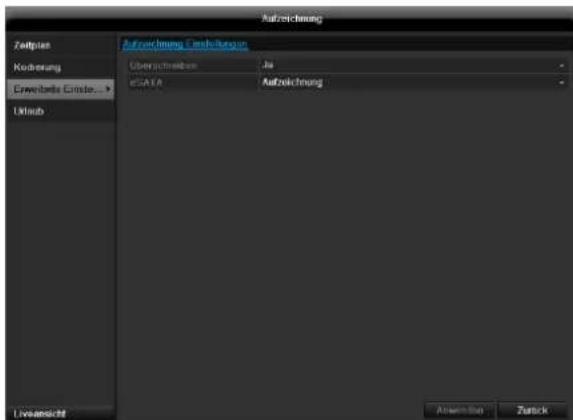

Erweiterte Einstellung (nur TVVR45021)

Überschreiben	Lagen Sie fest, ob bei voller Fest-platte ähnliche Aufzeichnungenüberschreiben werden sollen.
eSATA	Lagen Sie fest, ob eine per USB angeschlossene eSATA Festplatte zum Export oder zur zusätzlichen Aufzeichnung /Bildspeicherung genutzt werden sollen.

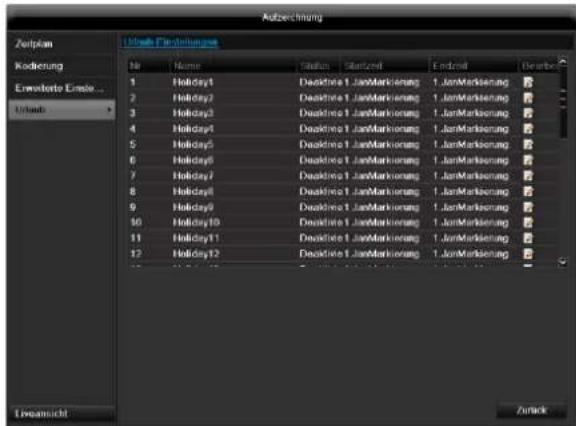

Urlaub

In thisem Untermenü konnen 32 verschiedene Aufzeinungseinstellungen für Urlaub oder Feiertage getroffen werden.

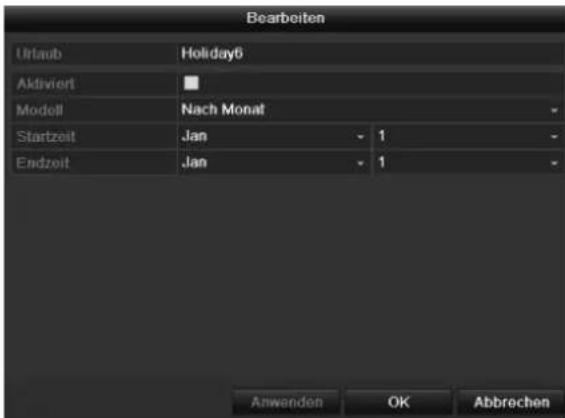

Um diese Einstellungen zu treffen klichen Sie auf das „Bearbeiten"-Symbol.

Urlaub	Manuelle Namenseingabe des Ur-laubs oder des Feiertags
Aktiviert	Aktivieren, bzw. deaktivieren des eingeselten Urlaubs
Modell	Nach Datum / NachWoche / Nach Monat
Startzeit	Auswahl des Anfangsda-tums/Anfangszeit
Endzeit	Auswahl des Enddatumss/Endzeit

Bestätigten Sie ihre Einstellungen mit Anwenden und OK.

HDD

Festplatten

Hinweis

Das Gerät kann bis zu acht 3,5 Zoll SATA-Festplatten verwalten. Zur zusätzlichen Daten-sicherung kann optional eine e-SATA Festplatte angeschlossen werden.

Bevor Sie mit dem Gerät Aufzeichnungen durchfuhren können, muss jeder der eingebauten Festplatzten „initialisiert" werden. Erst dann erkennt das Gerät die Festplatte sowie deren Zuweisung.

Warning

Samtliche Daten einer Festplatte werden beim Initialisieren gelöscht!

Sorgen Sierechtzeitig für eine Daten Sicherung.

Festplatte einbauen

1. Trennen Sie das Gerät vom Stromnetz und Öffnen Sie die Abdeckung.
2. Beachten Sie ESD-Vorschriften beim Umgang mit elektronischen Geräten, stellen Sie sicher, dass Sie geerdet sind.
3. Öffnen Sie das Gehäuse nicht in Räumen mit Teppich oder anderen elektrostatisch aufladbaren Belägen.
4. Vermeiden Sie Körperkontakt mit sämtlichen Bauteilen auf der Platine.

Warning

Sollten Sie zu den Anweisungen Fragen haben oder Ohnen diese nicht halten, wenden Sie sichitte vertrauensvoll an ihren Facherrichter.

1. Bauen Sie die Festplatte ein und stellen Sie die Anschlüsse her.
2. Bringen Sie die Abdeckung wieder an und verbinden Sie das Gerät mit dem Stromnetz.

Hinweis

Sollte die installierte Festplatte nicht angezeigt werden, überprüfen Sie die Anschlüsse.

Klichen Sie im Menu auf „HDD“, um Einstellungen bezüglich der Festplattenverwaltung zu treffen.

Parameter der Festplattenverwaltung

HDD Information	Beschreibung
Nr	zeigt die interne Anschlussnummer
Kapazität	Festplattenspeicher in GB
Status	zeigt den aktuellen Status der Festplatten:UninitialisiertNormalFehlerhaftSchlafend (=Standby)
Eigenschaften	Redundant: zur Datenischerheit redundant arbeiten.Nur lesen: SchreibschutzR/W: Lesen und schreiben
Typ	Lokal: GerätefestplattnFS: NetzwerkfestplatteVermeiden Sie nach Mänglichkeit den Einsatz der NFS-Speicherung aufgrund von eventuell auftreten-den Kompatibilitätsproblemen
Freier Speicher	zeigt ungebärn den für Aufzeich-nungen freien Speicherplatz
Gruppe	Festplattengruppe, voreingestellt 1 (Aufzeichnungen konnen den Gruppen zugewiesen werden)
Bearbeiten	Einstellungen der Festplatte treffen
Löschen	Entfernen der Festplatte

1. Wahlen Sie die Festplatte aus, indem Sie die checkbox aktivieren.
2. Starten Sie den Vorgang, indem Sie auf Init. klichen.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Der Statusbalken zeigt den Fortschnitt der Initialisierung.
5. Nach Beendigung des Vorgangs erscheint die Festplatte.

Festplatteneinstellungen der Kameras

Klichen Sie auf das Untermenü „Erweiterte Einstellungen".

Modus: Quote

Legen Sie die maximale Aufzeinungsgröbe auf der Festplatte pro Kamera fest.

Modus: Gruppe

1. Wahlen Sie im Drop-down Menu eine Festplattengruppe aus.
2. Legen Sie per Aktivieren der checkbox fest, welche Kameras auf die Festplattengruppe gespeichert werden sollen.
3. Klichen Sie auf Anwenden und bestätigten Sieden Neustart im nachsten Fenster mit OK.

Festplatten Einstellung

Hinweis

Um diese Einstellungen treffen zu konnen, mussen Sie Kameras einer Festplattengruppe zugeordnet haben (s. Festplatteneinstellungen der Kameras).

Klichen Sie auf das „Edit“-Symbol. Es erscheint ein Popup Fenster:

HDD N°	Auswahl der Festplatte anhand der internen Anschlussnummer
HDD Eigenschaften	Redundant: zur Datenicherheit redundant arbeiten.Nur lesen: SchreibschutzR/W: Lesen und schreiben
Gruppe	Auswahl der Festplattengruppe
HDD Kapazität	Festplattenspeicher

Bestätigten Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menu mit OK.

Achtung:

Wenn nur eine Festplatte installiert ist, und diese den Status „Nur lessen“ erhält, kann das Gerät keine Aufzeichnungen durchführren!

Redundant: Es sind mindestens 2 Festplatten installiert. Die redundante Festplatte fertigt eine extra Kopie der Aufzeichnungen an. Diese dient zur Datenisicherung.

Achtung:

Wenn Sie redundant aufzeichnen wollen, mussen Sie im Aufzeichnungsmenu die redundant Speicherung aktivieren (s. S. 54)

i

Lesen/Schreiben: Mindestens eine Festplatte muss den Status R/W besitzen (Read/Write). Ansonsten sind keine Aufzeichnungen möglich

Festplattenstatus überprüfen

Sie können den Status jeder Festplatte im Menu Wartung prufen. In den Log-Daten werden die SMART-Informationen gespeichert (Self-Monitoring, Analysis and Reporting Technology).

• Rufen Sie dazu die Logdatei auf unduchen Sie nach Informationen/S.M.A.R.T. Festplatte. Siehe dazu S. Fehler! Textmarke nicht definiert..

Festplattenalarme einrichten

Sie konnen Alarme festlegen, die Sie über Festplattenfehler informieren.

Rufen Sie dazu Warning im Menu Einstellungen auf

Wiedergabe

Drücken Sie im Hauptmenü auf Einstellungen und anschließend auf Wiedergabe, um Videoaufzeichnungen nach einem Ereignis oder einer Markierung zuuchen oder um ihre gespeicherten Bilder ansehen.

Dauer

Folgende Einstellungen stehen zur Verfügung:

Alle / D1- D16	Einzustellende Kamera
Aufzeich-nungsmodus	Dauer, Bewegungserkennung, Alarm bzw. Bewegungserkennung oder/und Alarm, Manuelle Aufzeichnung, Alle Auf-zeichnungen
Datei Typ	GesPERT, entsPERT, Alle
Startzeit Endzeit	Geben Sie Datum und Uhrzeit ein

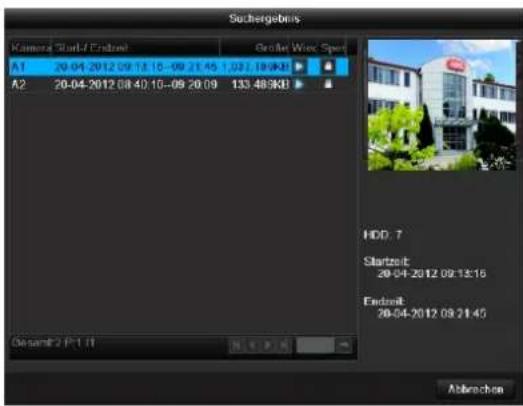

• Klichen Sie auf Suche, um Aufzeichnungen nach den getroffenen Einstellungen zuuchen. Die Ergebnisse werden dargestellt:

• Wahlen Sie die Aufzeichnung aus, indem Sie die Zeile anklichen und dann auf das Wiedergabe-Symbol.

i

Hinweis

Im Wiedergabemodus konnen Sie jederzeit zur Er-Eignissuche zurückkehren, indem sie einen Rechtsklick ausführren und ,Video suchen' auswahlen.

i

Hinweis

Die Untermenus, Markierung und Bild sind fast identisch mit obrig beschrieben Men und werden daher nicht separat aufgeführ. Im Untermenu, Markierung wird nicht nach Aufzechnungsart sondern nach der Bezeichnung oder einem Schlüsselwort des Namens der Markierungen gesucht.

Ereignis

Klicken Sie auf den Reiter „Ereignis".

Es wird eine Liste mit allen Alarmeingängen angezeigt.

Wahlen Sie bei, Ereignistyp', ob nach Aufnahmen bei Alarm (Alarmeingang') oder bei Bewegung (Bewegungserkennung) gesucht werden soll.

Wahlen Sie per Aktivieren der checkbox einen oder mehrere Alarmeingänge aus.

Klichen Sie auf Suchen.

Wahlen Sie auf der erscheinenden Liste eine oder mehrere Alarmaufzeichnungen aus. Klichen Sie auf Details, um genaure Informationen zu den Aufzeichnungen zu erhalten.

Markierung

Klicken Sie auf den Reiter „Markierung".

Wahlen Sie per Aktivieren der checkbox eine oder mehrere Netzwerkkamera aus.
Klichen Sie auf Suchen.

Wahlen Sie auf der erscheinenden Liste eine oder mehrere Markierungen aus. Klichen Sie auf Details, um genauere Informationen zu den Markierungen zu erhalten.


Klichen Sie auf den Reiter „Bild".

Wahlen Sie per Aktivieren der Sandbox eine oder mehrere Netzwerkkameras aus.
Klichen Sie auf Suchen.

Wahlen Sie auf der erscheinendenliste eine oder mehrere Bilder aus. Klichen Sie auf Details, um genauere Informationen zu den Bildern zu erhalten.

Wartung

Hinweis

Das Menu dient zur Gerätewartung und sollte nur von erfahrenen Benutzern bedient werden.

Menu	Einstellung	S.
System Info	Geräteinformationen (Serien-nummer, Firmwarestatus etc.)	61
Protokoll Suche	In der Protokoll Suche (=Logdatei) kann nach be-stimmten Kriterien z.B. Alarm, Ausnahme, Bedienung oder Information nach Aufzeichnungen oder Informationen (S.M.A.R.T.-Festplattenstatus) gesucht werden.	61
Import/Export	Einstellungen exportieren, im-portieren	62
Update	Firmware-Update durchführung	62
Standard	System-Reset	63
Netzwerk	Anzeige der Übertragungs- und Empfangsrate des Rekorders	64

System Info

Hinweis

Im Informationsmenü werden die technischen Daten des Gerätes sowie Informationen zu den verschiedenen Einstellungen der Kameras, Aufzeichnung etc. dargestellt.

Dies ist z.B. hilfreich bei Support-Anfragen.

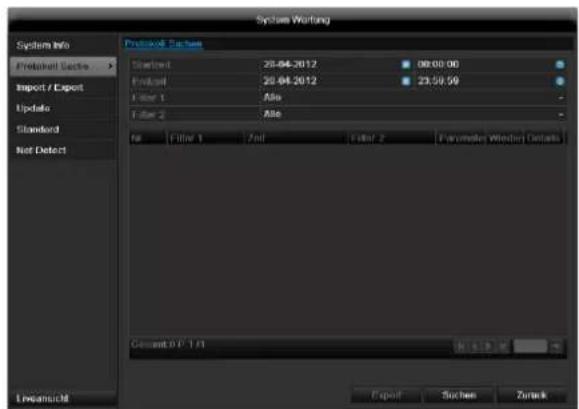

Protokoll Suche

Hinweis

Die Suche nach „Ereignissen“ kann nach folgenden Haupttypen/Ereignissen/Parametern erfolgen:

Alles
Alarm
Ausnahme
Vorgang
Information

Filter1	Filter2
Alle	-
Alarm	• Alle • Alarm Eingang/Ausgang • Bewegungserkennung ge- startet/beendet • Starte/beende Sabotage- überwachung
Ausnahme	• Alle • Videosignalverlust • Ausnahme Videosignal • Illegales Anmelden • HDD voll • HDD Fehler • IP Konflikt • Netzwerk getrennt • Ausnahme Aufzeichnung • Input / Auflösung Aufzeich- nung mismatch
Vorgang	• Alle
	Power On Lokal: Nicht geplantes Herunterfahren Lokal: Herunterfahren, Neustart, Anmelden, Abmelden Lokal: Einstellungen ändern Lokal: Update Lokal: Aufzeichnung starten
Information	Alle HDD Information HDD S.M.A.R.T. Starte Aufnahme Sofortbild starten / beenden Abgelaufene Aufzeichnunglöschen Netzlaufwerk Information

1. Wahlen Sie das Ereignis nach dem Sie im Loguchen möchten ein und wahlen Sie einen Unterparameter.
2. Geben Sie Datum und Uhrzeit bei Startzeit und Endzeit ein, klichen Sie auf Suche.
3. Das Ergebnis wird dargestellt:

• Das Wechseln der Seiten erfolgt durch die Navigati-onsleiste:

(1) (2)

(3) (4)

(5)

(6)

i

Hinweis

Zum vorwarts-, bzw. ruckwartsbättern drucken Sie (3), bzw. (2). Zum Springen zu der ersten, bzw. letzten Seite drucken Sie (4), bzw. (1). Um zu einer bestimmten Seitenanzahl zu gelangen geben Sie diese in das Feld bei (5) ein und bestimmiger Sie diese mit Klick auf (6).

• Klichen Sie auf das „Detail"-Symbol, um genaure Informationen zu erhalten.

• Klichen Sie auf das „Wiedergabe“-Symbol, um ggf. die Aufzeichnung zu dem Ereignis zu starten.

• Klichen Sie auf Export, um die Logdatei auf ein USB-Medium zu sichern.

Import/Export

i

Hinweis

Die Konfigurationsdaten beinhalten samtliche Einstellungen des Gerätes, die Sie nach der Inbetriebnahme durchgeführt haben. Diese Daten können auf ein USB-Medium gespeichert werden. Damit können Sie z.B. ein weiteres Gerät identisch konfigurieren.

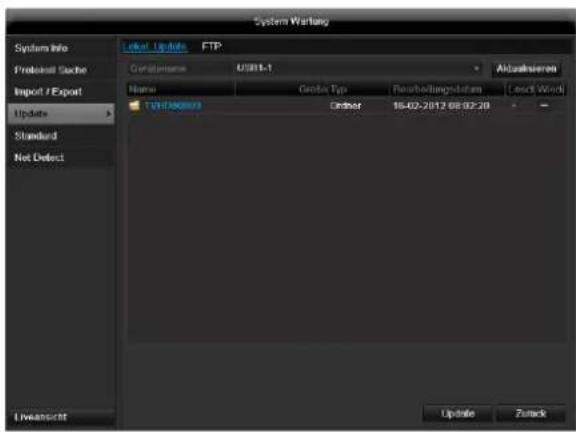

Update

i

Hinweis

Ein Geräte-Update kann von einem USB-Medium oder über das Netzwerk per FTP erfolgen.

• Kopieren Sie die Update-Datei mit der Endung *.may auf einen USB-Stick in das Hauptverzeichnis.

• Verbinden Sie den USB-Stick mit einem der USB-Anschlüsse am Gerät.

• Wahlen Sie den USB-Anschluss aus, klichen Sie ggf. auf Aktualisieren.

• Wahlen Sie die Update-Datei aus, klichen Sie auf Update.
• Warten Sie, bis das Gerät einen Neustart durchführt.
• Prufen Sie ggf. den Firmware-Stand im Menu Wartung unter Information.

i

Hinweis

• Der Update über FTP Funktioniert wie oben beschrieben: der PC muss sich imselben lokalen Netzwerk befinden!
• Richten Sie einen PC als FTP-Server ein.
• Geben Sie die IP-Adresse des FTP-Servers ein.

System Reset durchfuhren

i

Hinweis

Bei dieser Vorgang wird das Gerät auf die Werksteinstellungen zurückgesetzt (Reset).

Warning

Sämtliche Einstellungen, die Sie seit der Inbetriebnahme durchgeführt haben (Kameras, Aufzeinigungseinstellungen, PTZ, Alarme etc.) werden damit gelöscht!

Vermeiden Sie Verluste, indem Sie vorher die Einstellungen sichern. Nach Durchführung des Reset können Sie diese wieder einlesen.

Netzwerk

i

Hinweis

Hier werden Informationen bezüglich des Netzwerkverkehrs und zu den Netzwerkschnittstellen angezeigt.

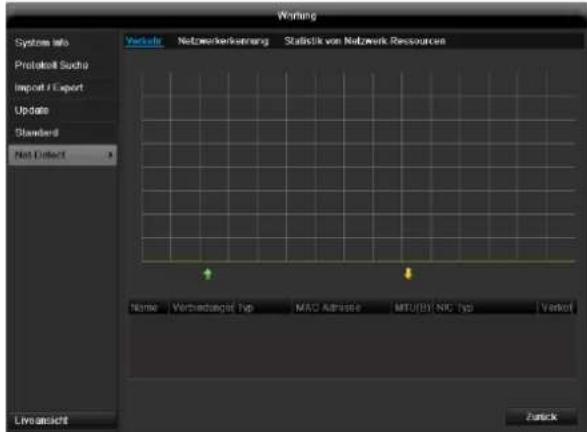

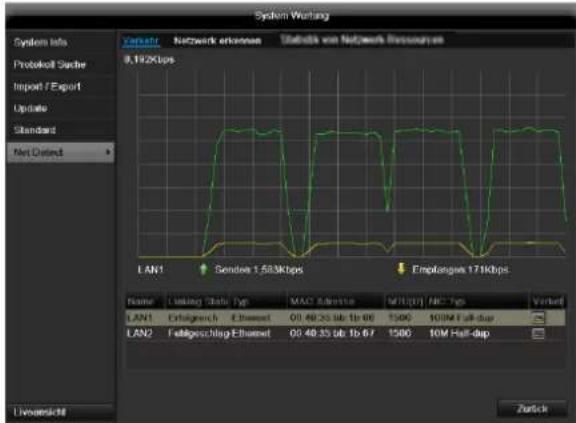

TAB Netzwerkauslastung

Die Menge der empfangenen und gesendeten Daten werden grafisch dargestellt.

Im Feld unterhalb der Grafik werden je nach Netzwerkeinstellungen der Status und Informationen zu einem, bzw. zwei Netzwerk-Anschlüssen angezeigt.

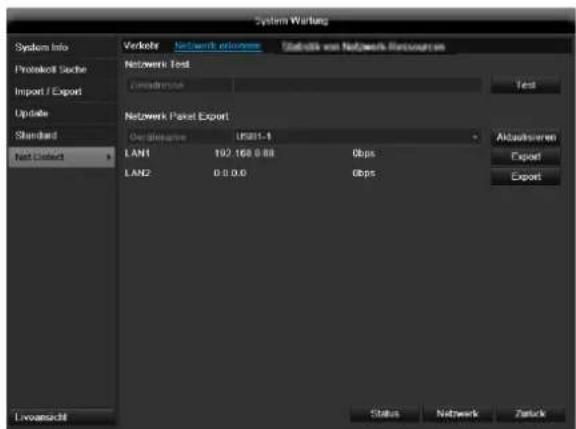

TAB Netzwerkerkennung

Bei „Netzwerk Test“ konnen Sie die Verbindung zu einem anderen Gerät, wie zum Beispiel einem Computer, überprüfen (.anpingen'). Geben Sie die Netzwerk-Adresse des zu überprüfenden Gerätes (z.B. 192.168.0.25) ein und drücken Sie auf Test.

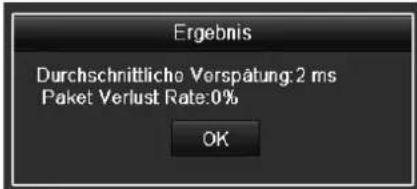

Informationen zu zwei Parameter ern erschieren:

Parameter	Einstellung
Durchschnittliche Versprüfung	Die Zeit, die das angepingte Gerät zum Antwerten bestehtigt
Paket Verlust Rate:	Zeigt in Prozent an, wie viel Prozent der Pakete nicht übertragen wurden

Hinweis

Bei einer hohen Paket Verlust Rate empfehlts es sich den „Netzwerk Test" zu wiederholen.

i Hinweis

Sollte weiterhin eine hohe Paket Verlust Rate auftreten sollenn Sie ihr Netzwerk auf nicht ordnungsgemäß Verkabelung oder Schäden in der Leitung überprüfen.

Je hohen die Paket Verlust Rate ist, desto schlechter ist die Verbindung zwischen dem angepingten Gerat und dem Rekorder.

Bei „Netzwerk Paket Export“ konnen Sie die Einstellungen der einzelnen Anschlusses, bzw. -je nach Einstellung des Anschlusses, exportieren.

1. Wahlen Sie bei „Gerätename“ ein Speichermedium aus, auf welches die Einstellungen gespeichert werden sollen.

2. Klichen Sie auf Export.

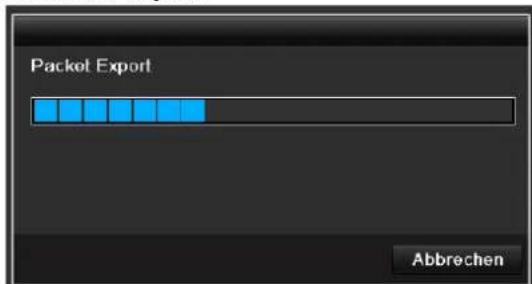

Nach Ablauf der Fortschrisanzeige erscheint bei erfolglicher Inialisierung ein Hinweisfenster. Schließen Sie diesen mit OK.

• Klichen Sie auf Status, um den Status der LAN-Anschlüsse (verbunden/nicht verbunden) anzeigen zu halten.
• Klichen Sie auf Netzwerk, um ihre Netzwerkeinstellungen zuändern (siehe S.43).

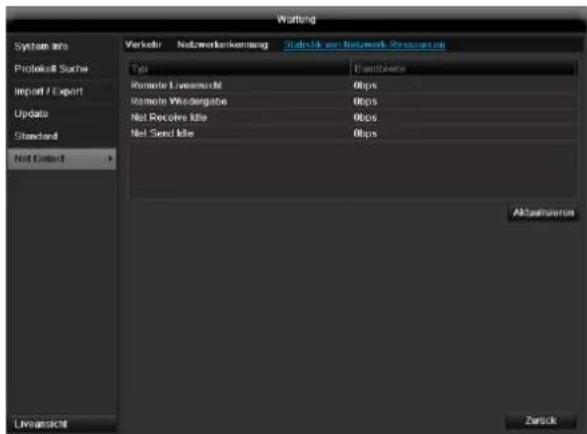

TAB Statistik von Netzwerkressourcen

In thisem TAB wird die benutzte Bandbreite des Gerätes angezeigt.

Mit Klick auf Aktualisieren können Sie die Daten erneuern.

Video Export

Dauer

i Hinweis

Die Export-Funktion sichert wichtige Aufzechnungen auf verbundene, externe Medien wie z.B.

USB-Medien
USB-Festplatte
DVD-Brenner etc.

• Bei der Auswahl „Quick Export“ werden alle Aufzeichnungen des ausgewählten Zeitraumes exportiert. Hierbei ist zu beachten, dass maximal 24 Stunden exportiert werden können.

• Geben Sie die Parameter ein.

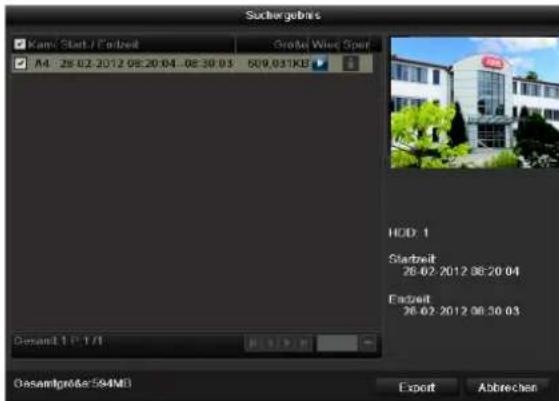

• Klichen Sie auf Suchen, um dieSuche zu starten, der Ergebnisbildschirm wird dargestellt.

• Die Dateigröbe der einzelnen Aufzeichnung sowie die Gesamtgroßer aller gefundenen Aufzeichnungen werden dargestellt.
• Beim Klicken auf das „Wiedergabe“-Symbol konnen Sie die jeweilige Aufzeichnung ansehen.
• Zum Sperren oder Entsperren einer Datei klichen Sie auf das „Sperren“-Symbol.
• Klichen Sie auf Export, um zum Export-Bildschirm zu gelangen.

1. Wahlen Sie im Pulldown-Menu das verbundene Medium, auf dem die Datensicherung erfolgen soll.

2. Falls das Medium nicht angezeigt wird, klichen Sie auf Aktualisieren.

3. Falls das Medium weiterhin nicht angezeigt wird, trennen Sie den Anschluss vom Gerät und verbinden Sie das Medium erneut. Lesen Sie dazu auch die Ausführungen des Herstellers.

4. Klicken Sie auf Start, um den Export zu beginnen. Der Sicherungsfortschnitt wird dargestellt.

Hinweis

Nach erfolgter Sicherung konnen Sie die Daten auf dem Medium auswahlen und mit dem Player (wird bei der Sicherung mit kopiert) wiedergeben. Damit überprüfen Sie, ob der Export einwandfrei faktio-niert hat.

Ereignis (Ereignistyp,Alarmeingang')

Definieren Sie den Zeitraum der zu sichenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit" und „Endzeit". Wahlen Sie den Alarmeingang mit aktivieren, bzw. deaktivieren der checkbox aus und klichen Sie auf Suchen.

Ereignis (Ereignistyp, Bewegung)

Definieren Sie den Zeitraum der zu sichenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit" und „Endzeit". Wahlen Sie die Kamera mit aktivieren, bzw. deaktivieren der checkbox aus und klichen Sie auf Sachen.

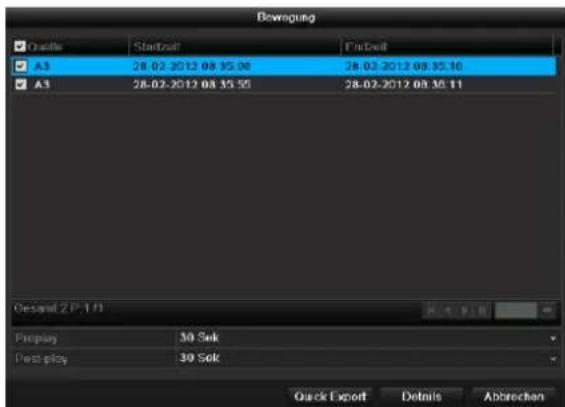

Bei beiden Ereignistypen erscheint nach Betätigen des Suchen-Buttons folgenden Fenster:

Wahlen Sie die zu exportierenden Dateien mit aktivieren, bzw. deaktivieren der checkbox aus. Bei „Pre-play“, bzw. "Post-play" können Sie die Vor-, bzw. Nachalarmzeit einstellen. Damit können Sie die Länge Ihrches Exportvideos definieren.

Klichen Sie auf Details, um das ausgewählte Video anzusehen. Für genaure Informationen zu dem Fenster Details siehe DAUER (S. 65).

Hinweis

Die „Pre-play“- Aufzeichnungen / Voralarmaufzeichnungen können nur angesehen werden, wenn vor dem Alarm aufgezeichnet wurde.

Hinweis

Die Untermenus „Dauer" und „Bild" sindähnlich und werden deshalb nicht darüber aufgeführrt.

Panikaufzeichnung

Drücken Sie die REC-Taste oder gehen Sie im Hauptmenü auf Panikaufzeichnung, um eine manuelle Bild-/Video- Aufzeichnung zu starten oder um einen Alarmausgang zu schalten.

Rekord

Wahlen Sie die Kamera aus, um die manuelle Aufzeichnen zu starten. Klichen Sie dazu in den Schaltknopf.

i Hinweis

Klichen Sie auf Alle, um alle angeschlossenen Kameras aufzuzeichnen.

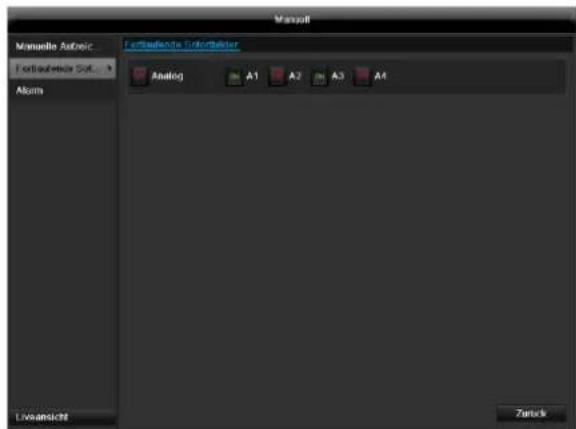

Fortlaufende Sofortbilder

Wahlen Sie die Kamera aus, um manuell fortlaufende Sofortbilder aufzunehmen. Das Zeitinterval, in welchem diese aufgenommen werden, konnen Sie im Menu Aufzeichnung einstellen (s. Seite 53).
Klichen Sie dazu in den Schaltknopf.

Alarm

Um einen der Alarmausgabe zu schalten, wahlen Sie den Alarmausgang mit einem Linksklick aus und klichen Sie auf Auslösen für einen, bzw. Alle auslösen, um alle Ausgänge zu schalten. Um den/die Ausgänge wieder zurückzusetzen, klichen Sie auf Löschen, bzw. Alle löschen.

Herunterfahren
i

Hinweis

Wahlen SieLogout, um das Bedienmen zu sperren.
Wahlen Sie Herunterfahren, um das Gerät auszuschalten.
- Wahlen Sie Neustart, um einen Bootvorgang (Ausschalten, Wiedereinschalten) durchzuführen.

Siehe auch S. 28

Anzeige

Hinweis

Siehe Beschreibung S. 29-35.

Einstellungen: Aufzeichnung

Hinweis

Siehe Beschreibung S. 53.

Einstellungen: PTZ

Hinweis

Siehe Beschreibung S. 50.

Einstellungen: Netzwerk

Hinweis

Siehe Beschreibung S. 31.

Einstellungen: Alarm

Hinweis

Siehe Beschreibung S. 48.

Einstellungen: RS232

Keine Funktion

Störungsbehebung

Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung	Ursache	Lösung
Kein Strom	Netzkabel ist nicht angeschlossen	Netzkabel fest an der Steckdose anschließen
	Netzschalter auf OFF	Netzschalter auf ON stellen
	Steckdose führt keinen Strom	Ggf. anderes Gerät an der Steckdose verwenden
Kein Bild	Der Bildschirm ist nicht für den Empfang ein-gestellt	Korrekten Video-Eingangsmodus einstellen, bis vom Rekorder ein Bild erscheint
	Videokabel ist nicht fest angeschlossen	Videokabel fest anschließen
	Angeschlossener Monitor ist ausgeschelt	Monitor einschalten
Kein Ton	Audiokabel sind nicht fest angeschlossen	Audiokabel fest anschließen
	Über Audiokabel angeschlossene Geräte sind nicht eingescheltet.	Über das Audiokabel angeschlossene Gerä- te sind nicht eingescheltet
	Audio-An Schlusskabel ist beschädigt	Kabel austauschen
Festplatte funktioniert nicht	Verbindungskabel sind nicht fest angeschlos-sen	Kabel fest anschließen
	Festplatte defekt oder nicht systemkonform	Festplatte gegen empfohlene Festplatte austauschen.
USB-Anschluss funktioniert nicht	Gerät wird nicht unterstützt	Korrektes USB-Medium anschließen, USB2.0
	USB-Hub wurde verwendet	USB-Medium direkt anschließen
Netzwerkzugriff nicht möglich	Netzwerklabel-Anschluss lose	Netzwerklabel einstecken.
	Netzwerkeinstellungen (DHCP, IP-Adresse etc.) fehlerhaft	Netzwerk-Konfiguration prüfen und ggf. kor-rigieren, siehe S. 41
Fernbedienung funktioniert nicht	Batterien nicht polaritätsrichtig (+,-) eingelegt oder erschöpft	Ersetzen Sie die Batterien durch neue. Zur Steuerung des Gerätes mit der Fernbedied-nung richten Sie diese auf den Fernbedie-nungssensor am Gerät.
	Fernbedienung ist zuweit vom Rekorder ent-fernt	Verwenden Sie die Fernbedienung innerhalb von 7 m Enternung
	Es befindet sich ein Hindernis zwischen der Fernbedienung und Rekorder	Entfernien Sie das Hindernis
	Zu helle Beleuchtung oder Leuchtstoffrähren?	Starken Einfall von Leuchtstoffrährenlicht ausschlussen
Aufnahme ist nicht möglich	Keine HDD bzw. HDD nicht initialisiert	Festplatte einbauen und initialisieren
Plätzliches Ausschalten	Die Temperatur im Inneren des Gerätes ist zu hoch	Reinigen Sie das Gerät bzw. entfernen Sie jegliche die Belüfung behindernden Gegen-stände

Gerät reinigen und Pflege

Hinweis

• Ihr Gerät ist wartungsfrei.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Technische Daten

Technische Änderungen und Irrtümer vorbehalten.

ABUS Digitalrekorder	TVVR35011	TVVR45021
Videokomprimierung	H.264, MPEG-4
Hybridfällig	-
Kameraeingänge	8	16
Kameraausgänge	-
Monitorausgänge	Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI
Betriebsmodus	Triplex
Auflösung (Liveansicht)	HDMI: 1920*1080/60Hz(1080P), 1600x1200/60Hz, 1280*1024/60Hz, 1280*720/60Hz, 1024*768/60Hz VGA: 1920*1080/60Hz, 1600x1200/60Hz, 1280*1024/60Hz, 1280*720/60Hz, 1024*768/60Hz BNC Output: PAL: 704x576, NTSC: 704x480
Auflösung @ Bildrate pro Kamera (Aufnahme)	Max. 1920 x 1080p @ 25fps
Gesamtbildrate	200 fps	400 fps
Kompressionsstufen	Je nach Netzwerkkamera
Nachalarmspeicher	0-30 sec. / 5-900 sec.
Speichermedium	2 x SATA HDD	8 x SATA HDD
Datensicherung	2 x USB 2.0	3 x USB 2.0, eSATA
Ansichten	1 / 4 / 6 / 8 / 9	1 / 4 / 6 / 8 / 9 / 16
Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung und Alarm, Bewegungserkennung oder Alarm
Suchmodi	Nach Ereignis, Datum & Zeit
Alarmeingang (NO/NC)	4	16
Relaisausgang	2 (Belastbarkeit: 12VDC/1A)	4 (Belastbarkeit: 12VDC/1A)
Benutzerstufen	2 (max. 31 Benutzer)
Netzwerkanschluss	1 x RJ45 10/100/1000 Mbps
Gleichzeitiger Netzwerkzugriff	128 Kameraverbindungen
Netzwerkfungtionen	Liveansicht, Wiedergabe, Datenexport, Einstellungen
DDNS	√
NTP	√
PTZ Steuerung	RS-485
PTZ Protokolle	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alarmierung	Akustisches Warnsignal, OSD Signal, E-mail, CMS
Audio	Line In: 1 x BNC (2.0 V p-p, 1000Ω) - nur für Netzwerkübertragung Audio Out: 2 x BNC (600Ω)	Line In: 1 x Cinch (2.0 V p-p, 1000Ω) - nur für Netzwerkübertragung Audio Out: 2 x Cinch (600Ω)
Steuerung	USB Maus, Fernbedienung (nicht im Lieferumfang enthalten)
Software	ABUS CMS Software
OSD Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch, Italienisch, Polnisch, Tschechisch, Spanish
Spanningsversorgung	12 VDC, 3.0 A, 50~60 Hz	100~240VAC, 6.3A, 47~63Hz
Leistungsaufnahme	<13W (ohne Festplatte)	<45W (ohne Festplatte)
Betriebstemperatur	-10°C ~ + 55°C
Abmessungen (BxHxT)	470 x 90 x 445 mm
Gewicht	≤ 8 Kg ohne Festplatte
Zertifizierungen	CE

HDD-Speicherkapazität

Der benöttige Speicherplatz für Aufzeichnung und Überwachung hängt darüber der physikalischen Speicherkapazität der verwendeten Festplatte von der eingestilten Auflösung sowie der Bitrate der Aufzeichnung ab.

Auf der mitgelieferten CD finden Sie einen Kalkulator um den benötigten Speicherplatz auf einer Festplatte zu berechnen. Desweiteren finden Sie diese Softwares auch auf unsere Homepage zusammen mit der ABUS CMS Software zum Download.

Übersicht Anschlusskombinationen

Es besteht die Möglichkeit, einen Spot-Monitor anzuschreiben. Entnehmen Sie aus der Tabelle unterhalb, welche Kombinationen möglich sind. Ein Haken stehen für möglich, ein Kreuz stehen für nicht kompatibel zueinander.

HDMI + VGA	HDMI + CVBS	VGA + CVBS	HDMI only	VGA only	CVBS only
✓	✓	✓	✓	✓	✓

Entsorgen

Hinweis auf die Elektro- und Elektronik Altagerte EG-Richtlinie

Im Interesse des Umweltschutzesarf das Gerat am Ende seiner Lebensdauer nicht mit dem Hausmull enternt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrn Land erfolgen. Befolgen Sie die ortlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektround Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständigeCOMMUNALE Behörde. Rücknahmestellen für ihre Altgeräte erhalten Sie z. B. bei der ortlichen Gemeinde- bzw. Stadtverwaltung, den ortlichen Müllentsorgungsunternehmen oder bei ihrem Handler.

Hinweise zum Umgang mit Batterien

• Legen Sie Batterien stets polrchtig ein, versuchen Sie nicht, die mitgelieferten Batterien wieder aufzuladen und werfen Sie diese unter keinen Umständen in offenes Feuer! Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefasrt!
• Denken Sie an den Umweltschutz! Verbrauchte Batterien gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.
• Achten Sie darauf, dass Batterien nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In dieser Fall sofort einen Arzt aufsuchen!

• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

• Wechseln Sie schwächer werdenende Batterien rechtzeitig aus.

• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Wichtig

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Veratzungen verursachen.

Benutzen Sie in thisem Fall geeignete Schutzhandschuhe.
Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wichtiger Hinweis zur Entsorgung von Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie 2006/66/EG gilt und die nicht mit dem normalen Hausmüll entsorgt werden können.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separates Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden. These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Hinweis auf RoHS EG-Richtlinie

Das Gerat entspricht der RoHS Richtlinie.

Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in hohenen Koncentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthalt, es sei dann, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1% Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01% Kadmium (nach Gewicht)

Glossar

Verwendete Fachbegriffe

1080p

HDTV-Bildsignal mit 1080 Pixel und progressiver Darstellung

16:9

Am Kinoformat orientiertes Seitenverhältnis von Breitbart-Displays.

BILDDIAGONALE

Größenangabe bei Displays: Abstand der linken unteren Ecke zur rechten oberen Ecke - in Zoll oder Zentimeter.

Browser

Programm zum Betrachten von Webseiten im WorldWide-Web.

CIF

,Common Intermediate Format'.

Ursprünglich zur Umrechnung von PAL zu NTSC Standard gedacht. CIF entspricht einer Video-Auflösung von 352 × 288 Pixel, 2 CIF 704 × 288 Pixel, 4 CIF 704 × 576 Pixel.

CINCH

Verbreitet Buchsentyp für analoge Audio- oder FBAS-Video-Signale.

DDNS

,Dynamischer Domain-Name-System-Eintrag'

Netzwerk-Dienst, der die IP-Adressen seiner Kunden in einer Datenbank bereithalt undactualisiert.

DHCP

Dynamic Host Configuration Protocol

Netzwerkprotokoll, das die automatische Einbindung von Geräten (Clients) in bestehende Netzwerke erhögt.

Dabei vergeben DHCP-Server (wie z.B. Internet-Router) die IP-Adresse, die Netzmaske, das Gateway, den DNS-Server und ggf. WINS-Server automatisch. Client-seitig muss dazu ledigious der automatische Bezug der IP-Adresse aktiviert sein.

Domain

Domäne (Namensraum), die der Identifikation von Internetseiten dient (z.B. www.abus-sc.de).

Dual Stream

Dual Stream bezeichnet ein Video-Übertragungsverfahren. Es erfolgt eine hoch aufgelösten Aufzeichnung sowie ein niedriger aufgelöste Übertragung z.B. über das Netzwerk.

NVR

Digitaler Video Recorder; Ein Gerät zur Aufzeichnung unterschiedlicher Video- und Audioquellen (analog, digital). Die Daten werden zur Aufzeichnung komprimiert und z.B. auf Festplatten gespeichert.

FBAS/CVBS

"Farb-, Bild-, Austast- und Synchron-Signal". Die einfachste Variante von Videosignalen, auch "Composite-Signal" genannot. Die Bildqualität ist vergleichsweise gering.

H.264

(MPEG-4 AVC); Standard zur hocheffizienten Kompression von Videosignalen. Verwendet u.a. bei Blu-ray-Discs oder Video-Konferenzsystemen.

HDD

,Hard Disk Drive'; Festplatte (Magnetplattenspeicher) Digitaler Datenspeicher bei Computern oder NVRs.

GIGABYTE

Einheit für die Speicherkapazität bei Speichermedien (HDD, USB, SD/MMC-Karten).

HDVR

Hybrid-DVR; DVR zur Aufzeinung analoger Kamas und Netzwerkkameras.

http

,Hypertext Transfer Protokoll';

Ein Verfahren zur Datenübertragung über Netzwerke. Hauptsächlich verwendet bei der Darstellung von Webs-keiten in einem Browser.

INTERLACED

Zeilensprung-Verfahren.

IP-Adresse

Eine Adresse im Computernetz, basierend auf dem Internetprotokoll (IP), diese ermöglich, unterschiedliche Geräte im Netz adressierbar zu machen und damit dediziert zu erreichen.

JPEG

Verlustarmes Kompressionsverfahren für Fotos. Die meisten Digitalkameras speichern ihre Fotos im JPEG-Format.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in dieser Format komprimiert und aufgenommen.

NTP

Verfahren zur Zeitsynchronisierung über Netzwerke.
Auch SNMP (Simple Network Time Protokoll), das eine vereinfachte Form darstellt.

NTSC

Farbfernseh-Standard in USA. Das Verfahrenschnitt aus dem Europäischen PAL-System: Ein NTSC-Vollbild besteht aus 480 sichtbaren und insgesamt 525 Zeilen. Pro Sekunde werden 60 Halbbildner angezeigt. Im Vergleich zu PAL ist das System anfälliger gegen Farbstörungen.

PAL

"Phase Alternating Line"; Europäisches Farb-TV-System. Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein Vollbild aus 625 Zeilen. Pro Sekunde werden 50 Halbbildner gezeigt. Die Phasenlage des Farbsignals wechselt damit davon von Bildzeile zu Bildzeile.

PANEL

Fachbegriff für das Innenleben eines Flach-Displays (man sprecht von LCD- oder Plasma-Plans).

PC

Ein „Personal Computer" kann als Fernabfrage-Platz entweder mit der mitgelieferten Software oder per Browser verwendet werden.

Pixel

"Picture Element". Bildpunkt, Bildelement, bezeichnet die klinste Einheit einer digitalen Bildübertragung bzw. - darstellung.

PIP

"Picture in Picture". Abkürzung für die „Bild-in-Bild“- Funktion, bei der auf dem Bildschirm gleichzeitig zwei Signalquellen zu sehen sind. Die zweite Signalquelle wird darauf der ersten überlagert.

PPPoE

,PPP over Ethernet' (Point-toPoint-Protokoll)

Netzwerkübertragungsverfahren zum Verbindungsaufbau über Wahlleitungen, das z.B. bei ADSL-Anschlüssen verwendet wird.

PROGRESSIVE

Zeilenweise Abtastung beziehungsweise Bilddarstellung, im Gegensatz zu Zeilensprung beziehungsweise "Interlaced".

PTZ

,Pan-Tilt-Zoom'

Schwenken, Neigen, Zoomen bei motorisierten K cameras.

RTSP

,Real-Time Streaming Protocol

Netzwerkprotokoll zur Steuerung der kontinuierlichen Übertragung von Streams oder Software über IP-basierte Netze.

SNMP

,Simple Network Management Protocol

Netzwerkprotokoll, welches die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation regelt. Mit einer zuständigen Software kann somit der Gerätestatus überwacht werden.

USB

Serienne Busverbindung zum Anschluss z.B. von Speichermedien im laufenden Betrieb. Maximal nutzbare Datenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

"Video Graphics Array". Im PC-Bereich übliche Schnittstelle für analoge Videosignale - im Wesentlichen handelt es sich damit um RGB-Signale.

ZOLL (inch)

Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54 Zentimeter. Die wichtigsten typischen Größen von 16:9-Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94 cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).

Uber das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedieren Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollen auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.

i

Hinweis

• Gerät während des Betriebs nicht bewegen.
• Feuchtigkeit im Innern des Geräts kann kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Gerät niemals den Netzsteckerziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.

• Gerät nicht unmittelbar nach dem Ausschalten bewegen. Um das Gerät zu bewegen, führen Sie die folgenden Schritte durch:

• Warten Sie nach der Meldung OFF (Geräte-display) mindestens zwei Minuten.

• Ziehen Sie den Netzstecker.

• Setzen Sie das Gerät um.

• Bei einem Stromausfall während des Betriebs des Gerats konnten Daten auf der Festplatte verloren gehen. Verwenden Sie eine USV!
  Die Festplatte ist sehr empfindlich. Eine unsachgemäß Bedienung oder eine ungeeignete Umgebung können die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigen. Anzeichen darauf sind unerwartetes Anhalten der Wiedergabe sowie sightbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es unter Umständen keinerlei Vorzeichen.

• Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In dieser Fall muss die Festplatte ausgetauscht werden.

ABUS Netzwerk Video Rekorder NVR

TVVR35011 / TVVR45021

Hersteller
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing (Germany)

ABUS 16-channel / 8-channel Network video recorder NVR TVVR45021 / TVVR35011

User manual

English

Anschluss an der Rückseite 5

Bedienelemente der Fernbedienung 7

Bedienung mit der Maus 7

Kurzanleitung 23

Bevor Sie beginnen 23

Festplatte installieren 23

Anschlusse herstellen 23

Gerat konfigurieren 23

Wichtige Sicherheitschinweise 24

Symbolerklarung 24

Bestimmungsgemäß Verwendung 24

Allgemein 24

Stromversorgung 24

Überlastung/Überspannung 25

Kabel 25

Aufstellort/Betriebsumgebung 25

Fernbedienung 25

Wartung und Pflege 26

Zubehor 26

Inbetriebnahme 26

Kinder 26

Einführung 27

Allgemeine Informationen 27

Auspacken 27

Lieferumfang 27

Bildschirmtastatur 28

Gerat starten 28

Gerat ausschalten, sperren, neu starten 28

Statusanzeigen 29

Allgemeines 29

NVR Status LED 29

Kamera-Ausbwaltasten Status LED 29

Anzeigen am Monitor 29

Einrichtungsassistant 30

System einrichten 30

Administrator einrichten 30

Systemzeit-/und Datum 30

Netzwerkeinstellungen 31

Festplattenverwaltung 31

Einrichtung von Netzwerkkameras 31

Kameraufzeichnung 32

Liveansicht 33

Uberblick 33

Statussymbole 33

33

Auswahlleiste im Kamerabild 34

Einstellungen 35

Kamerausgang einstellen 35

Wiedergabe in der Liveansicht 36

Allgemeines 36

Der Wiedergabe-Bildschirm 36

Steuerung über Kontrollfeld 36

Rechtsklick bei laufender Wiedergabe 37

Gerätemü 38

Menu-Übersicht 38

Menübeschreibung 38

Einstellungen 39

Menübeschreibung 39

Konfiguration. 40

Uberblick. 40

Allgemeine Einstellungen 40

Begriffe 41

Netzwerkaufbau 42

Netzwerk-Konfiguration 42

Warnung. 48

Benutzer 48

Kamera. 50

OSD 50

Bild 50

PTZ 51

Bewegung 51

Reaktion 51

Einrichten 53

Zeitplan 53

Kodierung 54

Erweiterte Einstellung (nur TVVR45021) 54

Urlaub 55

Festplatten 56

Festplatte einbauen 56

Parameter der Festplattenverwaltung 56

Festplatteneinstellungen der Kameras 57

Festplatten Einstellung 57

Festplattenstatus überprüfen 58

Festplattenalarme einrichten 58

Dauer 59

Ereignis 59

Markierung 59

Bild 60

Wartung. 61

System Info 61

ProtokollSuche 61

Import/Export 62

Update 62

System Reset durchfuhren 63

Netzwerk 63

Video Export 65

Dauer 65

Ereignis (Ereignistyp ,Alarmeingang') 66

Contents

Ereignis (Ereignistyp ,Bewegung) 66

Panikaufzeinung 67

Rekord. 67

Fortlaufende Sofortbilder 67

Alarm 67

Herunterfahren 68

Anzeige 68

Einstellungen: Aufzeichnung 68

Einstellungen: PTZ 68

Einstellungen: Netzwerk 68

Einstellungen: Alarm 68

Einstellungen: RS232 68

Störungsbehebung 69

Gerat reinigen und Pflege 69

Hinweis. 69

Technische Daten 70

Entsorgen 72

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie 72

Hinweise zum Umgang mit Batterien 72

Wichtiger Hinweis zur Entsorgung von Batterien 72

Hinweis auf RoHS EG-Richtlinie 72

Glossar 73

Verwendete Fachbegriffe 73

Uber das interne Festplattenlaufwerk 75

Device overview 79

System operation 80

General information 80

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Zie Fehler! Kein gültiges Resultat für Tabelle. pag. 156.

Voorkant

Achterkant TVVR35011
Achterkant TVVR45021

Anschluss an der Rückseite 5

Bedienelemente der Fernbedienung 7

Bedienung mit der Maus 7

Kurzanleitung 23

Bevor Sie beginnen 23

Festplatte installieren 23

Anschlusse herstellen 23

Gerat konfigurieren 23

Wichtige Sicherheitshinweise 24

Symbolerklarung 24

Bestimmungsgemäß Verwendung 24

Allgemein 24

Stromversorgung 24

Überlastung/Überspannung 25

Kabel 25

Aufstellort/Betriebsumgebung 25

Fernbedienung 25

Wartung und Pflege 26

Zubehor 26

Inbetriebnahme 26

Kinder 26

Einführung 27

Allgemeine Informationen 27

Auspacken 27

Lieferumfang 27

Bildschirmtastatur 28

Gerat starten 28

Gerat ausschalten, sperren, neu starten 28

Statusanzeigen 29

Allgemeines 29

NVR Status LED 29

Kamera-Ausbwaltasten Status LED 29

Anzeigen am Monitor 29

Einrichtungsassistent 30

System einrichten 30

Administrator einrichten 30

Systemzeit-/und Datum. 30

Netzwerkeinstellungen 31

Festplattenverwaltung 31

Einrichtung von Netzwerkkamera 31

Kameraaufzeichnung 32

Liveansicht 33

Uberblick 33

Statussymbole 33

33

Auswahlleiste im Kamerabild 34

Einstellungen 35

Kamerausgang einstellen 35

Wiedergabe in der Liveansicht 36

Allgemeines 36

Der Wiedergabe-Bildschirm 36

Steuerung über Kontrollfeld 36

Rechtsklick bei laufender Wiedergabe 37

Geratemenu 38

Menu-Übersicht 38

Menübeschreibung 38

Einstellungen 39

Menübeschreibung 39

Konfiguration 40

Uberblick. 40

Allgemeine Einstellungen 40

Begriffe 41

Netzwerkaufbau 42

Netzwerk-Konfiguration 42

Warnung. 48

Benutzer 48

Kamera. 50

OSD 50

Bild 50

PTZ 51

Bewegung 51

Reaktion 51

Einrichten 53

Zeitplan 53

Kodierung 54

Erweiterte Einstellung (nur TVVR45021) 54

Urlaub 55

Festplatten 56

Festplatte einbauen 56

Parameter der Festplattenverwaltung 56

Festplatteneinstellungen der Kameras 57

Festplatten Einstellung 57

Festplattenstatus überprüfen 58

Festplattenalarme einrichten 58

Dauer 59

Ereignis 59

Markierung 59

Bild 60

Wartung. 61

System Info 61

ProtokollSuche 61

Import/Export 62

Update 62

System Reset durchfuhren 63

Netzwerk 63

Video Export 65

Dauer 65

Ereignis (Ereignistyp ,Alarmeingang') 66

Ereignis (Ereignistyp,Bewegung) 66

Panikaufzeinung 67

Rekord. 67

Fortlaufende Sofortbilder 67

Alarm 67

Herunterfahren 68

Anzeige 68

Einstellungen: Aufzeichnung 68

Einstellungen: PTZ 68

Einstellungen: Netzwerk 68

Einstellungen: Alarm 68

Einstellungen: RS232 68

Störungsbehebung 69

Gerat reinigen und Pflege 69

Hinweis. 69

Technische Daten 70

Entsorgen 72

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie 72

Hinweise zum Umgang mit Batterien 72

Wichtiger Hinweis zur Entsorgung von Batterien 72

Hinweis auf RoHS EG-Richtlinie 72

Glossar 73

Verwendete Fachbegriffe 73

Uber das interne Festplattenlaufwerk 75

Device overview 79

System operation 80

General information 80

Technische gegevens 222

In thisem Untermenü stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfugung:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Anschluss an der Rückseite 5

Bedienelemente der Fernbedienung 7

Bedienung mit der Maus 7

Kurzanleitung 23

Bevor Sie beginnen 23

Festplatte installieren 23

Anschlusse herstellen 23

Gerat konfigurieren 23

Wichtige Sicherheitshinweise 24

Symbolerklarung 24

Bestimmungsgemäß Verwendung 24

Allgemein 24

Stromversorgung 24

Überlastung/Überspannung 25

Kabel 25

Aufstellort/Betriebsumgebung 25

Fernbedienung 25

Wartung und Pflege 26

Zubehor 26

Inbetriebnahme 26

Kinder 26

Einführung 27

Allgemeine Informationen 27

Auspacken 27

Lieferumfang 27

Bildschirmtastatur 28

Gerat starten 28

Gerat ausschalten, sperren, neu starten 28

Statusanzeigen 29

Allgemeines 29

NVR Status LED 29

Kamera-Ausbwaltasten Status LED 29

Anzeigen am Monitor 29

Einrichtungsassistent 30

System einrichten 30

Administrator einrichten 30

Systemzeit-/und Datum. 30

Netzwerkeinstellungen 31

Festplattenverwaltung 31

Einrichtung von Netzwerkkamera 31

Kameraaufzeichnung 32

Liveansicht 33

Uberblick 33

Statussymbole 33

33

Auswahlleiste im Kamerabild 34

Einstellungen 35

Kameraausgang einstellen 35

Wiedergabe in der Liveansicht 36

Allgemeines 36

Der Wiedergabe-Bildschirm 36

Steuerung über Kontrollfeld 36

Rechtsklick bei laufender Wiedergabe 37

Geratemenu 38

Menu-Übersicht 38

Menübeschreibung 38

Einstellungen 39

Menübeschreibung 39

Konfiguration 40

Uberblick. 40

Allgemeine Einstellungen 40

Begriffe 41

Netzwerkaufbau 42

Netzwerk-Konfiguration 42

Warnung. 48

Benutzer 48

Kamera 50

OSD 50

Bild 50

PTZ 51

Bewegung 51

Reaktion 51

Einrichten 53

Zeitplan 53

Kodierung 54

Erweiterte Einstellung (nur TVVR45021) 54

Urlaub 55

Festplatten 56

Festplatte einbauen 56

Parameter der Festplattenverwaltung 56

Festplatteneinstellungen der Kameras 57

Festplatten Einstellung 57

Festplattenstatus überprüfen 58

Festplattenalarme einrichten 58

Dauer 59

Ereignis 59

Markierung 59

Bild 60

Wartung. 61

System Info 61

ProtokollSuche 61

Import/Export 62

Update 62

System Reset durchfuhren 63

Netzwerk 63

Video Export 65

Dauer 65

Ereignis (Ereignistyp ,Alarmeingang') 66

Ereignis (Ereignistyp,Bewegung) 66

Panikaufzeichnung 67

Rekord. 67

Fortlaufende Sofortbilder 67

Alarm 67

Herunterfahren 68

Anzeige 68

Einstellungen: Aufzeichnung 68

Einstellungen: PTZ 68

Einstellungen: Netzwerk 68

Einstellungen: Alarm 68

Einstellungen: RS232 68

Störungsbehebung 69

Gerät reinigen und Pflege 69

Hinweis. 69

Technische Daten 70

Entsorgen 72

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie 72

Hinweise zum Umgang mit Batterien 72

Wichtiger Hinweis zur Entsorgung von Batterien 72

Hinweis auf RoHS EG-Richtlinie 72

Glossar 73

Verwendete Fachbegriffe 73

Uber das interne Festplattenlaufwerk 75

Device overview 79

System operation 80

General information 80

Technische gegevens 222

Anschluss an der Rückseite 5

Bedienelemente der Fernbedienung 7

Bedienung mit der Maus 7

Kurzanleitung 23

Bevor Sie beginnen 23

Festplatte installieren 23

Anschlusse herstellen 23

Gerat konfigurieren 23

Wichtige Sicherheitshinweise 24

Symbolerklarung 24

Bestimmungsgemäß Verwendung 24

Allgemein 24

Stromversorgung 24

Überlastung/Überspannung 25

Kabel 25

Aufstellort/Betriebsumgebung 25

Fernbedienung 25

Wartung und Pflege 26

Zubehor 26

Inbetriebnahme 26

Kinder 26

Einführung 27

Allgemeine Informationen 27

Auspacken 27

Lieferumfang 27

Bildschirmtastatur 28

Gerat starten 28

Gerat ausschalten, sperren, neu starten 28

Statusanzeigen 29

Allgemeines 29

NVR Status LED 29

Kamera-Ausbwaltasten Status LED 29

Anzeigen am Monitor 29

Einrichtungsassistant 30

System einrichten 30

Administrator einrichten 30

Systemzeit-/und Datum. 30

Netzwerkeinstellungen 31

Festplattenverwaltung 31

Einrichtung von Netzwerkkamera 31

Kameraaufzeichnung 32

Liveansicht 33

Uberblick 33

Statussymbole 33

33

Auswahlleiste im Kamerabild 34

Einstellungen 35

Kamerausgang einstellen 35

Wiedergabe in der Liveansicht 36

Allgemeines 36

Der Wiedergabe-Bildschirm 36

Steuerung über Kontrollfeld 36

Rechtsklick bei laufender Wiedergabe 37

Geratemenu 38

Menu-Übersicht 38

Menübeschreibung 38

Einstellungen 39

Menübeschreibung 39

Konfiguration 40

Uberblick. 40

Allgemeine Einstellungen 40

Begriffe 41

Netzwerkaufbau 42

Netzwerk-Konfiguration 42

Warnung. 48

Benutzer 48

Kamera. 50

OSD 50

Bild 50

PTZ 51

Bewegung 51

Reaktion 51

Einrichten 53

Zeitplan 53

Kodierung 54

Erweiterte Einstellung (nur TVVR45021) 54

Urlaub 55

Festplatten 56

Festplatte einbauen 56

Parameter der Festplattenverwaltung 56

Festplatteneinstellungen der Kameras 57

Festplatten Einstellung 57

Festplattenstatus überprüfen 58

Festplattenalarme einrichten 58

Dauer 59

Ereignis 59

Markierung 59

Bild 60

Wartung. 61

System Info 61

ProtokollSuche 61

Import/Export 62

Update 62

System Reset durchfuhren 63

Netzwerk 63

Video Export 65

Dauer 65

Ereignis (Ereignistyp ,Alarmeingang') 66

Ereignis (Ereignistyp,Bewegung) 66

Panikaufzeinung 67

Rekord. 67

Fortlaufende Sofortbilder 67

Alarm 67

Herunterfahren 68

Anzeige 68

Einstellungen: Aufzeichnung 68

Einstellungen: PTZ 68

Einstellungen: Netzwerk 68

Einstellungen: Alarm 68

Einstellungen: RS232 68

Störungsbehebung 69

Gerat reinigen und Pflege 69

Hinweis. 69

Technische Daten 70

Entsorgen 72

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie 72

Hinweise zum Umgang mit Batterien 72

Wichtiger Hinweis zur Entsorgung von Batterien 72

Hinweis auf RoHS EG-Richtlinie 72

Glossar 73

Verwendete Fachbegriffe 73

Uber das interne Festplattenlaufwerk 75

Device overview 79

System operation 80

General information 80

Der skal udfores folgende forberedelser:

Alle data, der befinder sig pa den, slettes i den forbindelse!

Kartotekkortet Reaktion

Aktuelt ingen Funktion.

Alarmudgang

Aktuelt ingen Funktion.

Live-visiting

Se s. 264

Advarsel

Henvisning

Folgende er forindstillet

,12345"

"Dynamischer Domain-Name-System-post"

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

These Bedienungsanleitung enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English

Anschluss an der Rückseite 5

Bedienelemente der Fernbedienung 7

Bedienung mit der Maus 7

Kurzanleitung 23

Bevor Sie beginnen 23

Festplatte installieren 23

Anschlusse herstellen 23

Gerat konfigurieren 23

Wichtige Sicherheitschinweise 24

Symbolerklarung 24

Bestimmungsgemäß Verwendung 24

Allgemein 24

Stromversorgung 24

Überlastung/Überspannung 25

Kabel 25

Aufstellort/Betriebsumgebung 25

Fernbedienung 25

Wartung und Pflege 26

Zubehor 26

Inbetriebnahme 26

Kinder 26

Einführung 27

Allgemeine Informationen 27

Auspacken 27

Lieferumfang 27

Bildschirmtastatur 28

Gerat starten 28

Gerat ausschalten, sperren, neu starten 28

Statusanzeigen 29

Allgemeines 29

NVR Status LED 29

Kamera-Ausbwaltasten Status LED 29

Anzeigen am Monitor 29

Einrichtungsassistant 30

System einrichten 30

Administrator einrichten 30

Systemzeit-/und Datum 30

Netzwerkeinstellungen 31

Festplattenverwaltung 31

Einrichtung von Netzwerkkameras 31

Kameraufzeichnung 32

Liveansicht 33

Uberblick 33

Statussymbole 33

33

Auswahlleiste im Kamerabild 34

Einstellungen 35

Kamerausgang einstellen 35

Wiedergabe in der Liveansicht 36

Allgemeines 36

Der Wiedergabe-Bildschirm 36

Steuerung über Kontrollfeld 36

Rechtsklick bei laufender Wiedergabe 37

Geratemenu 38

Menu-Übersicht 38

Menübeschreibung 38

Einstellungen 39

Menübeschreibung 39

Konfiguration 40

Uberblick 40

Allgemeine Einstellungen 40

Begriffe 41

Netzwerkaufbau 42

Netzwerk-Konfiguration 42

Warnung. 48

Benutzer 48

Kamera. 50

OSD 50

Bild 50

PTZ 51

Bewegung 51

Reaktion 51

Einrichten 53

Zeitplan 53

Kodierung 54

Erweiterte Einstellung (nur TVVR45021) 54

Urlaub 55

Festplatten 56

Festplatte einbauen 56

Parameter der Festplattenverwaltung 56

Festplatteneinstellungen der Kameras 57

Festplatten Einstellung 57

Festplattenstatus überprüfen 58

Festplattenalarme einrichten 58

Dauer 59

Ereignis 59

Markierung 59

Bild 60

Wartung. 61

System Info 61

ProtokollSuche 61

Import/Export 62

Update 62

System Reset durchfuhren 63

Netzwerk 63

Video Export 65

Dauer 65

Ereignis (Ereignistyp ,Alarmeingang') 66

Ereignis (Ereignistyp,Bewegung) 66

Panikaufzeinung 67

Rekord. 67

Fortlaufende Sofortbilder 67

Alarm 67

Herunterfahren 68

Anzeige 68

Einstellungen: Aufzeichnung 68

Einstellungen: PTZ 68

Einstellungen: Netzwerk 68

Einstellungen: Alarm 68

Einstellungen: RS232 68

Störungsbehebung 69

Gerat reinigen und Pflege 69

Hinweis. 69

Technische Daten 70

Entsorgen 72

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie. 72

Hinweise zum Umgang mit Batterien 72

Wichtiger Hinweis zur Entsorgung von Batterien 72

Hinweis auf RoHS EG-Richtlinie 72

Glossar 73

Verwendete Fachbegriffe 73

Uber das interne Festplattenlaufwerk 75

Device overview 79

System operation 80

General information 80

Technische gegevens 222

Symbol	Znaczenie
R	Czerwony: Zapis • Zapis zdarzeń gelb: Bewegungsaufzeichnung
R	Aufzeichnung nur bei Bewegungserken-nung • Niebieski: Zapis
R	Zapis ciagly

codage (voir page Fehler! Textmarke nicht definiert.).

Odczyt/Zapis

Dynamic Domain-Name-System

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5
