MODE D'EMPLOI 61808 Chapin
PRETREAT & DE-ICE Pulvérisateur de sac à dos
Manuel d'utilisation et d'entretien
Chapin International, Inc
P.O. Box 549
700 Ellicott St.
Batavia, NY 14021-0549 U.S.A.
1-800-950-4458
www.chapinmfg.com
Modèle 61808 • 4 G/ 15 L
AVERTISSEMENT
lisez attentivement ces instructions avant l'utilisation
AVERTISSEMENT
Avertissement : Une mauvaise utilisation ou ne pas suivre les instructions peut mener à une défaillance explosive provoquant de graves lésions oculaires ou autres. Pour utiliser ce produit sans danger, vous devez lire et comprendre toutes les instructions. Ne pas laisser de pulvérisateur sous pression au soleil. Ne pas ranger ni laisser la solution dans le réservoir après utilisation. Ne pas ranger ni laisser la solution dans le réservoir après l'utilisation. Toujours porter des lunettes de sécurité, des gants, une chemise à manches longues, un pantalon long et des chaussures protectrices à pied complet lorsque vous pulvérisez. Ne jamais utiliser d'outil pour retirer la pompe s'il y a de la pression dans la chambre de pression. Ne jamais mettre le pulvérisateur sous pression par tout autre moyen que la pompe d'origine. Ne pas essayer de modifier ce pulvérisateur. Remplacer seulement avec des pièces originales du fabricant. Ne jamais pulvériser de matériaux inflammables, caustiques, acides, chlore, eau de javel ou autres solutions corrosives ou chaleur, pression ou produits chimiques produisant du gaz. Toujours lire et suivre les instructions du fabricant de produits chimiques avant d'utiliser ce pulvérisateur, car certains produits chimiques peuvent être dangereux lorsqu'ils sont utilisés avec ce pulvérisateur.
SK 1158-2
AVERTISSEMENT : Manipuler les pièces de laiton de ce produit vous exposera au plomb, un produit chimique qui de l'avis de l'État de la Californie cause des anomalies congénitales et d'autres problèmes reproductifs. Lavez-vous les mains après toute manipulation.
ATTENTION
- VÉRIFICATION PRÉ-UTILISATION : vérifiez avant chaque utilisation l'étanchéité de l'écrou du boyau pour vous assurer que le boyau est bien fixé à l'assemblage d'arrêt. Assurez-vous que le boyau est bien fixé à la sortie de pompe en resserrant l'écrou du boyau. Assurez-vous que tous les raccords de la buse et du tube sont bien serrés. Assurez-vous que les 3 boulons (sous la base) utilisés pour attacher le cylindre du piston sont serrés.
- Ne jamais dépasser la température d'une solution du réservoir de 120 °F/ 49 °C.
REMARQUE : la cuve et le boyau peuvent contenir de l'eau résiduelle suite au test de qualité du pulvérisateur.
APPLICATIONS ET UTILISATION POUR VOTRE PULVÉRISATEUR
Évitez si possible d'utiliser un pulvérisateur à des fins de nettoyage général si vous l'avez déjà utilisé pour des produits chimiques de protection des végétaux ou des herbicides. Si un pulvérisateur a été utilisé pour protéger les plantes ou pour un herbicide, nettoyez le bien (voir la section de nettoyage) avant de l'utiliser.
Nourriture de plantes : utilisez différents motifs de pulvérisation pour une nourriture optimale des feuilles ou pour l'application de pesticides et de fongicides.
Herbicides: réduisez les mauvaises herbes et les plantes indésirables, mais évitez d'utiliser le même pulvérisateur pour nourrir ou protéger les plantes sans bien nettoyer (voir la section de nettoyage) d'abord le pulvérisateur.
Utilisation résidentielle générale : appliquez des détergents, des solutions de nettoyage, de l'eau chaude (sans dépasser 49 °C/120 °F) ou des produits chimiques de nettoyage résidentiel non toxique pour les tapis, les planchers, les murs, le verre, les comptoirs et les plafonds. N'utilisez PAS de pulvérisateur utilisé avec des herbicides, des pesticides ou autres produits chimiques toxiques pour les applications résidentielles.
Utilisation extérieure générale : utilisez le pulvérisateur pour nettoyer les fenêtres ou avec un détergent pour le nettoyage général.
INFORMATION D'UTILISATION ET DE COMPOSANTS DU PULVÉRISATEUR
ASSEMBLAGE DE LA BUSE
Figure 1
Dévissez le bouchon de la buse (1) du corps de la buse (3) avec l'écrou de blocage (2) bien installé au coude (5). Dévissez l'écrou de blocage (2). Poussez le corps de la buse (3) avec le joint d'étanchéité de la buse (4) hors de l'écrou de blocage (2). Pour réinstaller la buse, inversez les instructions précédentes.
Figure 2
Dévissez l'écrou de blocage du coude et poussez l'embout de la buse du ventilateur et le joint d'étanchéité hors de l'écrou de blocage. Pour réinstaller la buse, inversez les instructions précédentes.
- Bouchon de la buse de poly


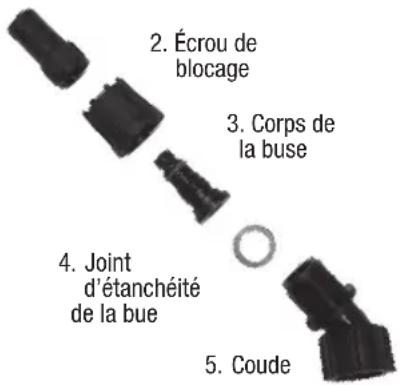

2. Écrou de blocage 3. Corps de la buse 4. Joint d'étanchéité de la bue 5. Coude


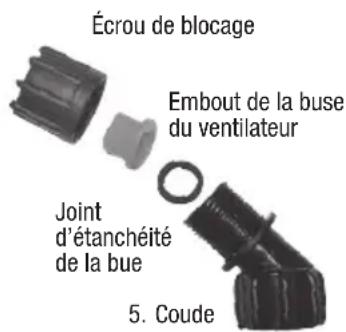

Écrou de blocage Embout de la buse du ventilateur Joint d'étanchéité de la bue 5. CoudeFigure 2 Figure 1
INFORMATION D'UTILISATION ET COMPOSANTS DU PULVÉRISATEUR, suite

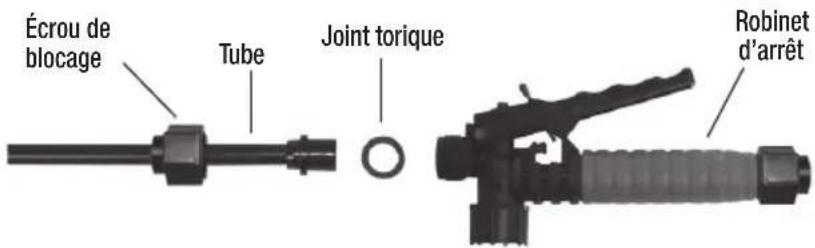

ASSEMBLAGE DES TUBES
- Assurez-vous que le joint torique est installé à l'extrémité du tube. Insérez le tube dans le robinet d'arrêt.
- Tournez et resserrez l'Écrou de blocage dans le sens horaire sur le robinet d'arrêt.
La poignée de pompe s'installe à l'une ou l'autre extrémité de l'arbre de la pompe (A). Pour installer la poignée de pompe, placez la poignée (C) sur l'arbre (A) en alignant le trou de la poignée de pompe et le trou de l'arbre. Poussez le côté droit de la goupille fendue (B) à travers le trou aligné tel qu'indiqué dans les figures 1 à 3.
Figure 2 Alignez les trous

Figure 3 Glissez la goupille à travers les trous

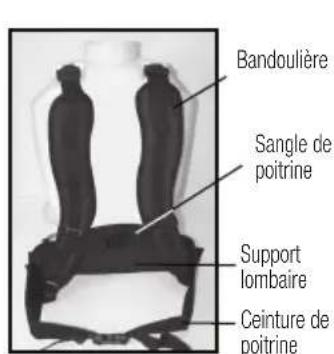

INSTALLER LA BRETELLE
La bandoulière du sac à dos est doté de plusieurs caractéristiques incluant bretelle des épaules, bretelle pectorale, ceinture et support lombaire (figure 1). Le haut de la bretelle des épaules est attaché au dessus du réservoir et est amovible. La sangle du support lombaire s'attache au tube de base situé au bas du réservoir (figure 2).


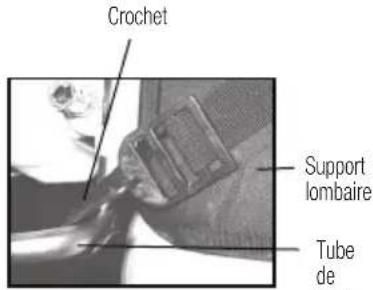

Crochet Support lombaire Tube deFigure 2 Connexion de crochet
PINCE DU TUBE
La pince du tube s'installe à l'armature à l'aide des pinces du tube.
Ce pulvérisateur de sac à dos est doté d'un système de filtration à 3 étapes (voir la Figure 1). L'étape 1 est un panier-filtre incorporé dans l'ouverture de la cuve où l'on ajoute le fluide. Le filtre de l'étape 2 est situé à l'arrivée du cylindre de pression. L'étape 2 est un tube à filtre amovible. L'étape 3 est un filtre amovible incorporé dans l'assemblage d'arrêt. Il est recommandé de nettoyer régulièrement ces filtres pour assurer une circulation continue de fluide à travers le pulvérisateur. Ceci réduira aussi l'usure des composants du pulvérisateur.
Le filtre d'étape 3 est un filtre amovible incorporé du côté d'entrée de robinet d'arrêt (voir la section « démonter et réparer le robinet d'arrêt »). Assurez-vous que la pression est retirée avant d'enlever le boyau du robinet. Il est préférable d'avoir peu ou aucun fluide dans le cylindre de pression avant de retirer et de réinstaller le filtre d'arrêt de l'étape 3 car le fluide pourrait couler du boyau.


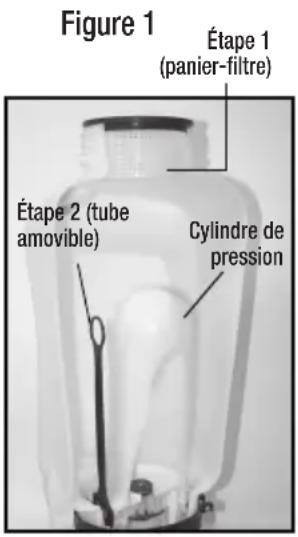

Figure 1 Étape 1 (panier-filtre) Étape 2 (tube amovible) Cylindre de pressionFigure 2 Étape 2 (tube à filtre amovible)

Bord-guide face au côté opposé du cylindre de pression

Bord-guide face sur le cylindre de pression
Assurez-vous que le panier-filtre est en place pour empêcher les débris d'entrer dans le réservoir.
Déterminez la quantité de mélange nécessaire pour votre application. Ajoutez la bonne quantité d'eau au réservoir. Ajoutez la bonne quantité de produits chimiques au réservoir (vérifiez l'étiquette des produits chimiques pour connaître le bon rapport des produits). Remuez le mélange dans le réservoir avec un accessoire propre (comme un agitateur de peinture). Le réservoir a une capacité de 15 l (4 gallons) en plus des produits chimiques.
Il n'est pas nécessaire de remplir le réservoir du pulvérisateur à chaque utilisation. Vous pouvez le remplir en choisissant seulement la quantité nécessaire pour chaque application. Suivez toujours les instructions du fabricant qui se trouvent sur l'étiquette du produit.
INFORMATION D'UTILISATION ET COMPOSANTS DU PULVÉRISATEUR, suite
INFORMATION UTILE SUR LA PULVÉRISATION
Utilisez des mouvements de pompage RAPIDES pour amorcer la pompe. Vous saurez que la chambre de pression se remplit de liquide en sentant une résistance prononcée de la pompe. L'air de la chambre de pression se comprime suite à des mouvements répétés du piston. En appuyant sur le levier à main, sur la soupape d'arrêt, la soupape s'ouvre. Pour la fonction de verrouillage désactivé de sécurité (sans pulvérisation), relevez la poignée et déplacez le mécanisme de verrouillage rouge en position de verrouillage comme indiqué dans la fig. 1. Pour désengager, tirez vers le haut sur le traitement et remettez le dispositif de verrouillage rouge en position neutre comme dans fig. 3. Pour la fonction de verrouillage (pulvérisation continue), enfoncez la poignée et déplacez le mécanisme de verrouillage rouge en position de verrouillage comme indiqué dans la fig. 2. Pour désengager, enfoncez la poignée et remettez le mécanisme de verrouillage rouge à la position neutre comme dans la fig. 3.

Pour faciliter le pompage, utilisez l'EXTRÉMITÉ de la poignée de la pompe. La quantité de liquide livré par la pulvérisation dépend du rythme des mouvements de pompage. L'embout de gicleur de ventilateur est évalué à .4 gal/mn à 40psi. C'est la pression de fonctionnement nominale du pulvérisateur.
Remarque: si vous voyez une chute de pression rapide, drainez entièrement le pulvérisateur et actionnez la poignée alors que la cuve est vide. La chambre de pression se remplira du volume d'air requis pour une recompression. Exécutez ce procédé de temps en temps en tant qu'entretien régulier.
PRODUITS CHIMIQUES À BASE DE POUDRE
Les produits chimiques à base de poudre (poudre mélangée aux liquides pour former l'agent de pulvérisation) sont normalement abrasifs et peuvent provoquer l'usure. Lorsque vous utilisez ces produits chimiques dans votre pulvérisateur, assurez-vous qu'ils soient bien dissous dans la solution liquide. Nettoyez et rincez bien le pulvérisateur avec de l'eau pour prolonger la durée de vie utile de ses pièces.
NETTOYAGE
1) Videz toujours le pulvérisateur et nettoyez bien la cuve après chaque utilisation.
2) Actionnez la poignée du pulvérisateur jusqu'à ce que tout le contenu et l'air sortent par la buse (minimum de 30 rappes).
3) Remplissez la moitié de la cuve d'eau et pompez pour extraire l'eau tel qu'expliqué à l'étape 2 (répétez plusieurs fois si nécessaire).
Autres conseils de nettoyage :
- Une mauvaise répartition de la pulvérisation signifie normalement que la buse est obstruée; retirez-la et nettoyez-la.
- Vous pouvez ajouter du savon à l'eau pour nettoyer la cuve.
- Par contre, n'utilisez pas d'agents de nettoyage puissants ou d'abrasifs.
- Si vous utilisez un agent chimique pour nettoyer la cuve, suivez les recommandations du fabricant pour l'élimination de l'eau usée.
- Suivez toujours les instructions du fabricant de produits chimiques pour le nettoyage.
RANGEMENT/ENTRETIEN DE VOTRE PULVÉRISATEUR
- Le pulvérisateur devrait être rangé hors des rayons du soleil, dans un endroit frais et sec.
- Avant le gel, assurez-vous de drainer tout liquide de la cuve, de la pompe, du cylindre de pression, du boyau, du robinet d'arrêt, du tube et de la buse, pour éviter l'expansion du liquide et les fissures de composants du pulvérisateur (reportez-vous à la section « Nettoyage »). Verrouillez le robinet d'arrêt en position « ouverte ».
- Lorsqu'une réparation est nécessaire, appelez votre concessionnaire le plus proche et insistez pour avoir des pièces de rechange originales fabriquées par.
- Inspectez régulièrement le tuyau, le tube, la pompe, la cuve et le robinet d'arrêt pour tout signe d'usure, de dommages ou de fuites et réparez rapidement les problèmes.
DÉPANNAGE DE VOTRE PULVÉRISATEUR
| Symptôme | Raison possible Correction | |
| Difficulté d'activation du levier de pompe et/ou la poignée de pompe se relève d'elle-même. est bloqué du piston | Plaque porte-soupape collée Nettoyez ou remplacez la trousse de soupape. | |
| Le passage de sortie du cylindre du piston | Nettoyez le passage de sortie du cylindre | |
| Peu ou aucune résistance durant le pompage à répétition - aucune Joint torique supérieur pression. L'assemblage de collier de piston ou de cylindre de piston est usé de piston | Plaque porte-soupape/endommagée/usée/sale endommagé/usé sur le piston Remplacez le joint torique Remplacez l'assemblage de collier ou de cylindre | |
| Trop de résistance après quelques pompages, mais la pression n'est pas conservée longtemps. | Coussin d'air insuffisant dans la chambre de pression | Retirez le boyau et drainez la chambre de pression. Rebranchez le boyau. |
| Plaque porte-soupape supérieure endommagée/usée/sale | Nettoyez ou remplacez la plaque porte-soupape | |
| Le pompage vers le haut est plus difficile et/ou la poignée de pompe s'abaisse d'elle-même. Filtre d'entrée bloqué Entrée du cylindre du piston bloquée | Le trou de ventilation est bloqué | Nettoyez le trou de ventilation dans le bouchon |
| La plaque porte-soupape inférieure colle | Nettoyez ou remplacez la plaque porte-soupape | |
| Nettoyez le filtre dans la cuve | ||
| Nettoyez l'entrée du cylindre du piston | ||
| Lorsque la poignée est relevée, elle revient vers le bas par elle-même | Plaque porte-soupape colle | Nettoyez ou remplacez la plaque porte-soupape |
| Fuites au cylindre de piston Cylindre du piston endommagé Piston endommagé | Collier endommagé/usé/sale Remplacez le cylindre du piston | Nettoyez ou remplacez le collier de piston |
| Remplacez le piston | ||
| Fuites d'arrêt Connexions desserrées Robinet d'arrêt endommagé ou usé | Resserrez les connexions | |
| Reconstruissez ou remplacez le robinet d'arrêt | ||
| Assemblage de tube fuit | Connexions desserrées | Resserrez les connexions |
| Joint torique/joint d'étanchéité endommagé ou usé | Remplacez le joint torique/joint d'étanchéité | |
| Assemblage de la buse fuit | Connexions desserrées | Resserrez les connexions |
| Joint torique/joint d'étanchéité endommagé ou usé | Remplacez le joint torique/joint d'étanchéité | |
| Fuite entre l'assemblage de la pompe et la cuve | Pince de pompe desserrée | Resserrez la pince |
| Joint torique usé ou endommagé | Remplacez le joint torique de la chambre de pression | |
| Fuite de boyau à la sortie du réservoir | Pince de boyau desserrée | Resserrez la pince |
| Fuite de boyau à l'arrêt | Connexion desserrée | Resserrez l'écrou de blocage |
| Joint torique/joint d'étanchéité endommagé ou usé | Remplacez le joint torique/joint d'étanchéité | |

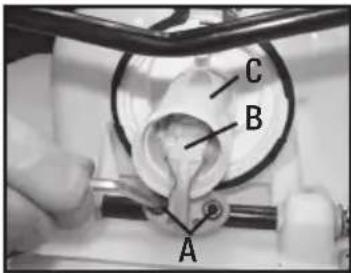

DÉMONTER ET RÉPARER LA POMPE À PISTON
1) Retirez la goupille fendue et la poignée de la pompe. Placez la pompe vers vous et déposez l'appareil sur le dos (figure 1). Desserrez la pince du boyau et retirez le boyau du pulvérisateur. Attention : il pourrait rester du liquide dans le boyau et dans le cylindre de pression. Retirez l'écrou et le boulon du bouchon protecteur et retirez le bouchon (réf. figure 9). Tournez l'arbre de la pompe pour atteindre les deux boulons du levier (A). Utilisez une clé allen et retirez les boulons du levier. Sortez l'assemblage de piston (B) du cylindre du piston (C).

2) Retirez l'assemblage du cylindre de piston en tournant le cylindre dans le sens antihoraire en regardant le pulvérisateur du bas. Attention : le cylindre du piston pourrait avoir des bords tranchants.

3) Vérifiez s'il y a des égratignures verticales à l'intérieur du cylindre du piston et dans le piston. Si l'un ou l'autre ou les deux sont égratignés, remplacez-les.
4) Pour remplacer le collier, retirez-le de la calotte du piston avec le pouce (figure 6). Vous verrez des fentes ajustées pour installer le nouveau collier sur la calotte du piston.
5) Retirez la plaque porte-soupape et les joints toriques de l'extérieur du cylindre du piston. Assurez-vous que les joints toriques sont réglés correctement dans les rainures exposées, installez la nouvelle plaque porte-soupape et les deux joints toriques. Il y a une deuxième plaque porte-soupape à l'intérieur du cylindre du piston. Tirez la cheville rouge ou orange et retirez la plaque porte-soupape utilisant un tournevis à tête Phillips n° 2. Installez une nouvelle plaque porte-soupape et replacez la cheville de retenue fermement en place avec un tournevis à tête Phillips n° 2.


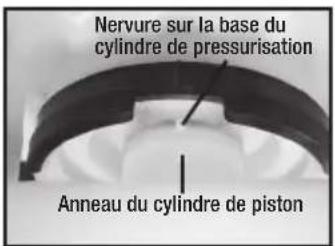

Nervure sur la base du cylindre de pressurisation Anneau du cylindre de pistonFigure 6
6) Lubrifiez les deux joints toriques sur le cylindre du piston (ne laissez aucune graisse sur la plaque porte-soupape) et vissez l'assemblage du piston sur la base du cylindre de pression. Vissez le cylindre du piston dans le sens horaire jusqu'à ce qu'il soit serré et que le joint torique inférieur ne soit plus visible. Lorsqu'il est bien placé, la languette du cylindre du piston s'alignera avec la rainure sur la base du cylindre de pression.

7) Appliquez un peu de pétrolatum à l'intérieur de la paroi du cylindre du piston et sur le collier, et réinstallez l'assemblage du piston dans le cylindre du piston.

8) Insérez le piston incliné par rapport au bord d'entrée du collier placé sur la fente du cylindre du piston. Boulonnez l'assemblage du piston à l'arbre de la pompe en utilisant les boulons du levier.


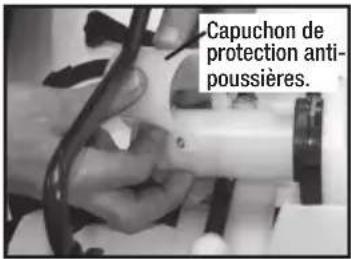

Capuchon de protection anti- poussières.Figure 9
9) Replacez le bouchon protecteur. Resserrez l'écrou et le boulon. Réinstallez la poignée de la pompe. Replacez le boyau et fixez fermement la pince du boyau en place.
DÉMONTER ET RÉPARER L'ASSEMBLAGE DE LA POMPE
- Dégagez la pression du pulvérisateur et retirez tout le liquide de la chambre de pression et de la cuve.
- Retirez le boyau.
- Retirez le filtre de Dans-réservoir de la chambre de pression.
- Retirez les 2 boulons rattachant le levier du pivot à l'arbre de la pompe et retirez l'assemblage du piston (fig. 2a et 2b).
- Retirez la large pince retenant la chambre de pression et la cuve ensemble (fig. 1).
- Faites basculer la chambre de pression d'avant à arrière et enfoncez pour le libérer de la cuve (fig. 1).
- Après l'avoir libéré, tout l'assemblage de la pompe peut Ítre retiré en le faisant passer à travers l'armature de base (fig. 3a et 3b).


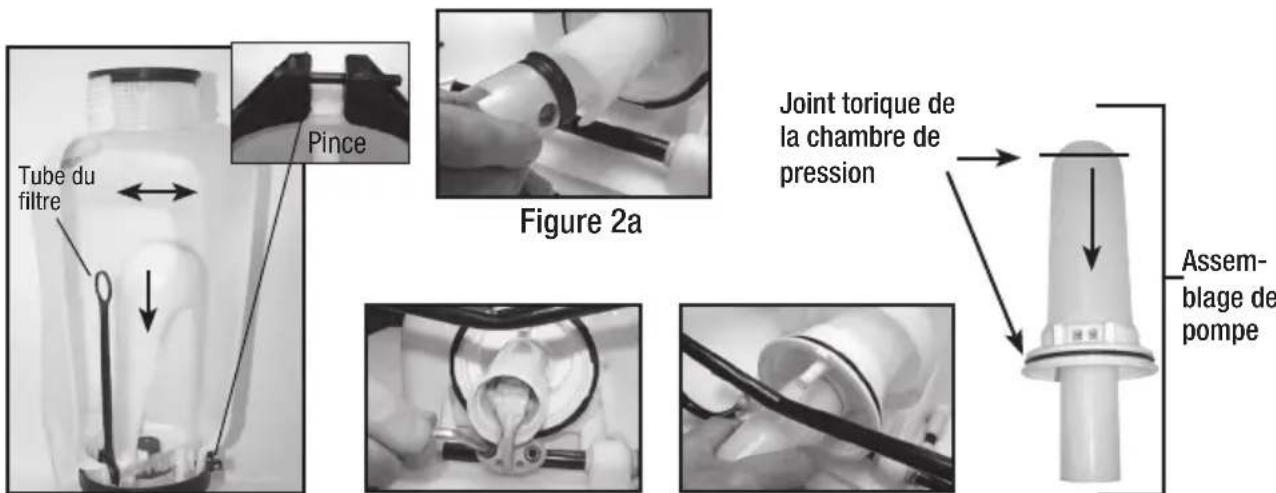

Tube du filtre Pince Figure 2a Joint torque de la chambre de pression Assem- blage de pompeFigure 1

Joint torique de la chambre de pression
- Assemblez dans l'ordre inverse de l'étape 6 à l'étape 2. Remarque: il y a une combinaison languette/encoche dans l'assemblage de pompe/cuve à utiliser pour l'alignement (fig. 4).
DÉMONTER ET RÉPARER LE ROBINET D'ARRÊT

1) Robinet d'arrêt assemblé (figure 1).

2) Retirez la cheville de retenue (A) (figure 2), placez l'extrémité à encoche de la cheville sur une surface dure et poussez vers le bas. Retirez la cheville de retenue et glissez pour sortir la poignée de la soupape
3) Retirez l'écrou de blocage (joint torique attaché), le ressort et la tige de la soupape (B) (figure 3). Remplacez les pièces usées. Lubrifiez les joints toriques et remontez en inversant les Étapes precedentes. Placez la rainure de la poignée dans l'endroit à fentes de la tige de la soupape et assurez-vous que la pince de verrouillage soit bien placee (voir la section « Information utile sur la pulvérisation »). Insérez la cheville de retenue. Enfoncez la poignée et dégagez-la quelques fois pour répartir la graisse uniformément. Vérifiez le filtre (C) au bout du robinet d'arrêt pour tout signe de débris. Retirez le filtre et rincez à l'eau pour le nettoyer.

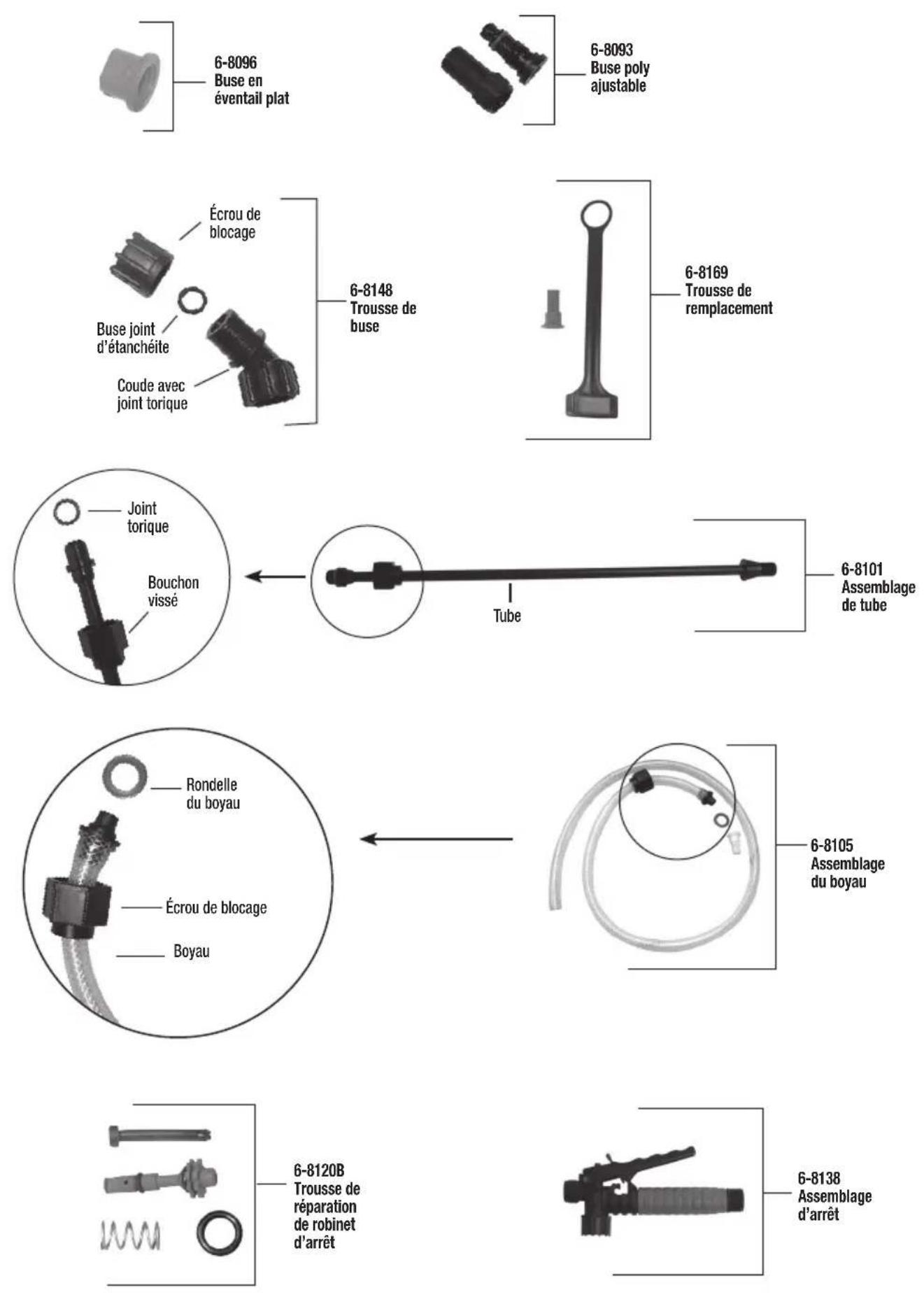

COMMANDE DES PIÈCES DE RECHANGE

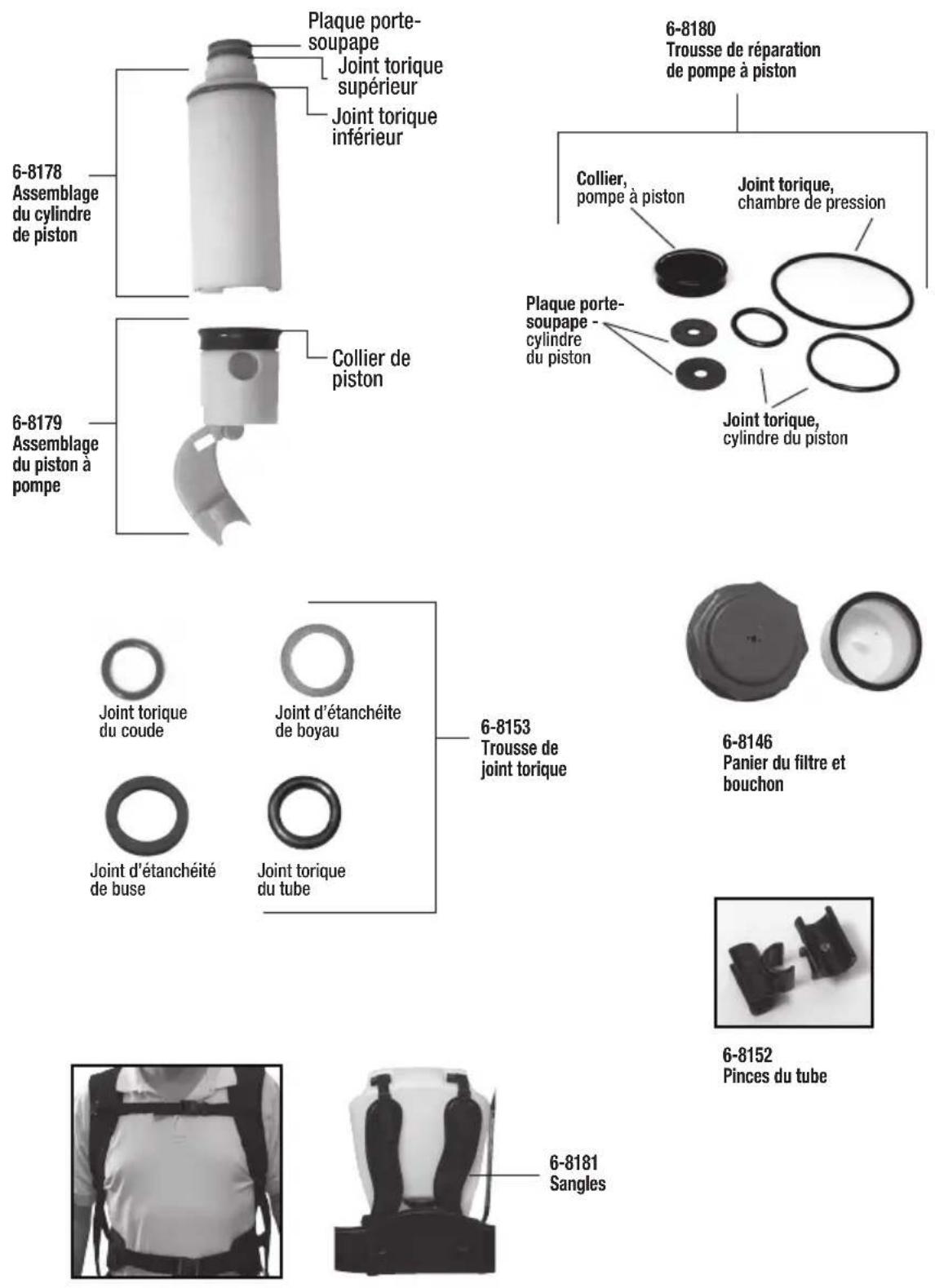

INFORMATION DE COMMANDE DE PIÈCES DE RECHANGE

Félicitations !
Vous avez acheté un produit de qualité Chapin.
Enregistrez dès que possible votre pulvérisateur en ligne à l'adresse suivante:
www.chapinmfg.com/warranty.asp
