MODE D'EMPLOI Superbike 51486 Pro-User
FR: Notice d'assemblage et de sécurité
- Introduction & informations importantes 25
L'assemblage du porte-vélo 26
Montage du porte-velo sur les barres de toit 28
Installation du vélo sur le porte-vélo 29
consignes de sécurité 30
Entretien & Garantie 31
INTRODUCTIE
Le porte-velo Pro-User SUPER-BIKE fait partie de la gamme de porte-velos fabriqués par Tradekar international BV.
✓ Porte-vélo pour barres de toit
Transport d'un seul vélo en toute confiance et sécurité
Très facile à porter et à ranger grâce à son système escametable
Adapté pour positionABOUT
Deux pince de blocage en pvc de haute qualite et reglables à la taille de voitre vello
Adapté pour des barres de toit d'origines de 50x45mm maximum
✓ Montage rapide à l'aide d'écrous moletés en matière plastique
Fixation du velo par bras de blocage avec molette antivol intégré
Adapté pour velo avec cadre d'un diamètre de 80mm maximum
INFORMATIONS IMPORTANTES
A litre soigneusement avant la première utilisation.
Avant le montage et l'utilisation du produit, veuilles lire et comprendre entiement le manuel d'instructions pour le montage et les prescriptions en matière de sécurité.
Veuillez effectuer l'assemblage et le montage du porte-velo en suivant strictement les instructions du manuel de montage.
Les étapes reprises et les instructions en matière de sécurité pour le montage, le maniement et l'utilisation du porte-velo doivent être rigoureusement suivies. La moindre divergence peut mener à un mauvais montage ou à une utilisation erronée.
La charge maximale sur le porte-velo proprement dit peut etre de 15kg. Le poids net du support est de 3,6kg.
Conserver ce manuel d'instructions de montage et ces prescriptions de sécurité dans votre vehicule.
Avant d'utiliser le support, lisez les consignes de sécurité et d'emploi jusqu'à bout et agissez selon celles-ci.
SERVICE APRÉS VENTE
+31 (0) 345-470998 (lundi à vendredi 8:30-12:30)

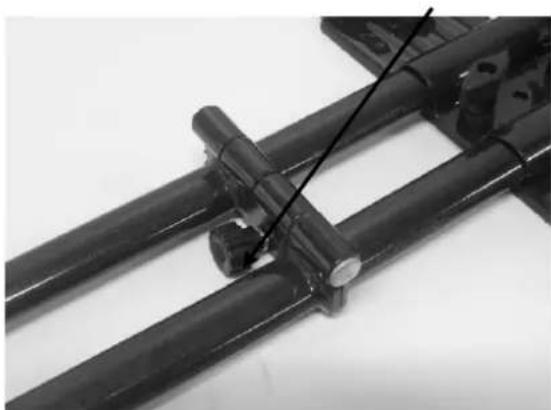

Dépliez le porte-vélo et fixez le point d'articulation avec le boulon de verrouillage M6, la bride de ressort et le petit bouton rotatif en plastique. Assurez-vous que le bouton rotatif soit bien serré.
Etape 2
Faites glisser les deux sangles de serrage dans les fentes prévues à cet effet et qui se trouvent sur les supports de roues. Ces sangles de serrage vous serviront ensuite pour attacher votre velo.
Etape 3

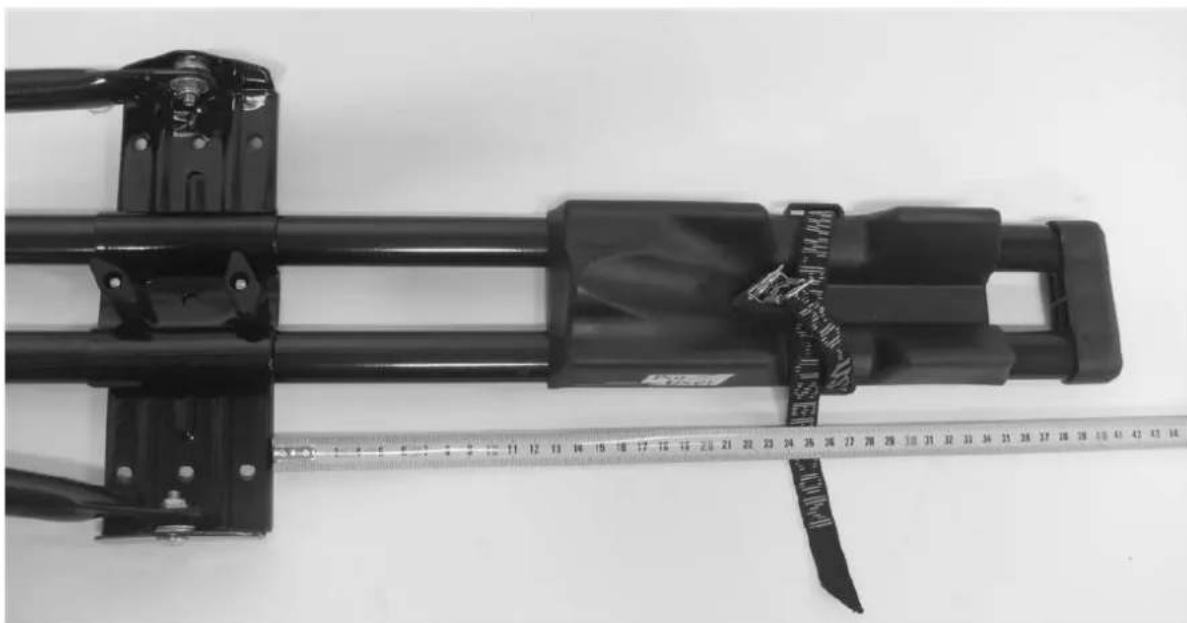

Faites glisser le cadre de fixation (l'élement constitue de deux bras) de sorte qu'il y ait 40cm entre l'extrémité du porte-velo et la plaque de base du cadre de fixation (voir photo). Si cela est nécessaire, dévisser quelque peu les deux écrous à ailettes en plastique de la plaque de base. Assurez-vous ensuite que ces écrous à ailettes en plastiques soient à nouveau bien serrés.
Etape 4
Montez le bouton noir en pvc avec la vis et le ressort sur le cadre de fixation, à travers les ouvertures préfabriquées. (photo 1 à 3). Vissez ensuite le bouton en pvc sur la vis «volte-face» à l'extrémité du cadre de fixation (photo 4).
Le porte-velo est prét pour le montage sur les barres de toit de votre voiture.
MONTAGE DU PORTE-VELO SUR LES BARRES DE TOIT DE VOTRE VOITURE
Etape 1

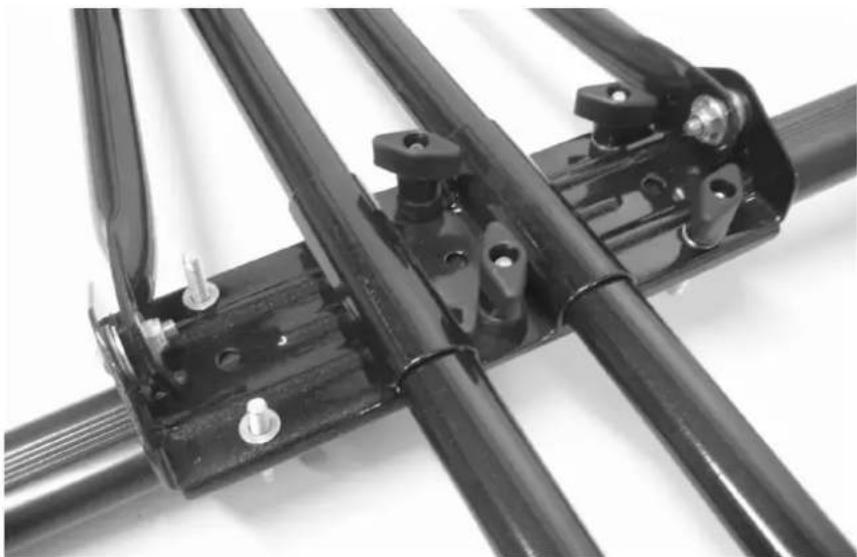

Posez le porte-vero croit sur les barres de toit. Assurez-vous que la plaque de base du cadre se trouve croit au-dessus des barres de toit avant de votre voiture. Placez les deux collets en U à partir de la partie inférieure de la barre de toit, avec les pieds diriges vers le haut, à travers les ouvertures préfabriquées de la plaque de base, là où le cadre de fixation est fixé. Ensuite vissez ceux-ci à la
partie supérieure à l'aide d'un anneau de fermeture et d'un écrou à ailettes en plastique à fixer sur chaque pied et à bien desserrer ensuite.
Etape 2

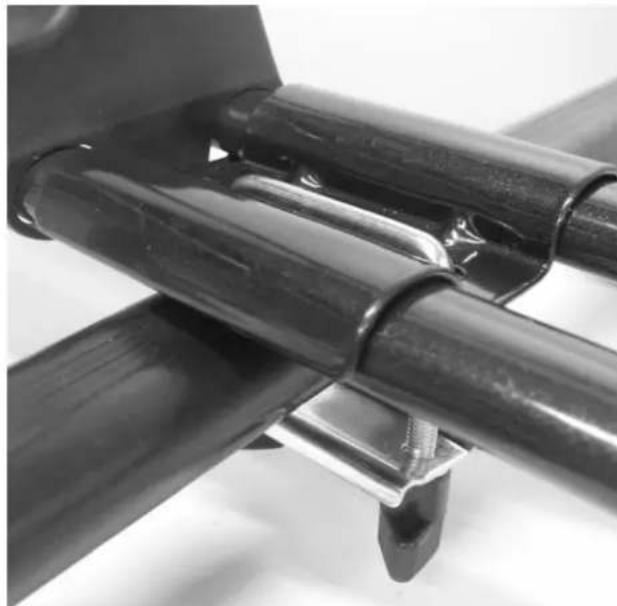

À hauteur de la barre de toit arrière de votre voiture, vous placerez la plaque de montage spéciale (déjà préformée) par dessus les doubles tubes. D'en haut, vous placerez ensuite le dernier collet en U par les deux ouvertures préfabriquées dans cette plaque de montage.
À la partie inférieure de la barre de toit, vous placerez, sur les deux pieds de votre collet en U, la plaque (inférieure) de métal et vous la fixerez ensuite avec les anneaux de fermeture et les écrous à ailettes en plastique. Assurez-vous que les écrous à ailettes soient bien desserrés de sorte que le porte-velo ne puisse pas glisser sur les barres de toit.
Vérifiez encore une fois que tous les écrous à ailettes soient bien resserrés.
Le porte-vélo est prét à l'emploi!
FIXATION DU VÉLO SUR LE PORTE- VÉLO
Etape 1

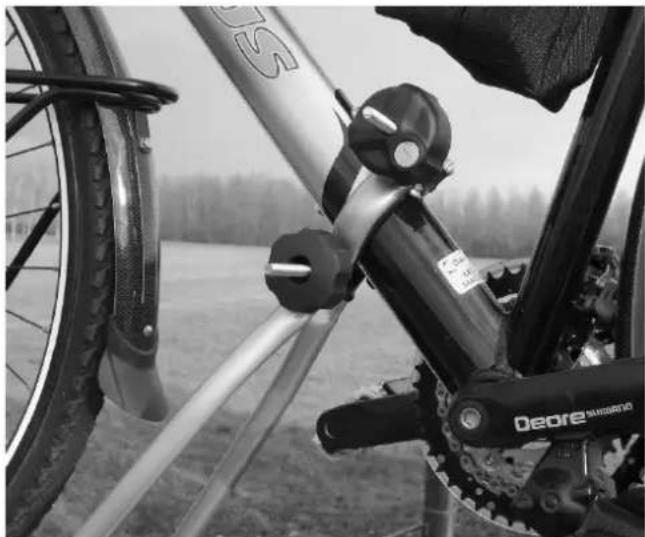

Montez vous vélo (en direction de la route) sur le rail du porte-vélo et placez son cadre de telle maniere que l'attache-barre soit à la hauteur du premier tube transversal de votre vélo. Vissez ensuite le bouton en pvc. Basculez la vis «volte-face» par-dessus le cadre et vissez bien le bouton en pvc. Fermer l'attache-barre avec la clé prévue à cet effet.
Etape 2

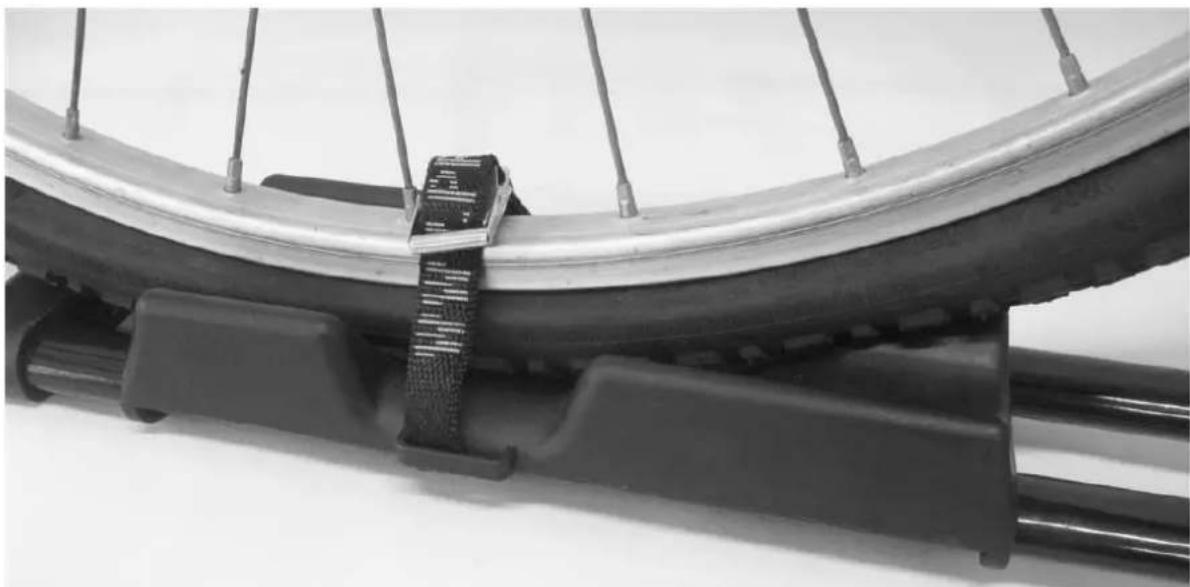

Assurez-vous que les deux roues soient bien bloquées par les arrêts de roues (et que le velo ne puisse plus rouler dans le rail à roue). Pour ce faire, faites glisser les arrêts de roues de sorte que ceux-ci soient en contact avec le pneu (voir photo).
Fixez les roues de votre velo à l'aide des sangles de serrage noires montées préalablement.
CONSIGNES DE SECURITÉ
Nous vous conseillons de contrôler le montage après les premières kilomètres de conduite.
Vérifiez avant votre départ l'ensemble de votre équipement et utilisez TOUJOURS les sangles livrées avec ce produit.
La conduite avec un porte-velo influence le comportement de votre vehicule. Adaptez votre vitesse (max. 120km/h). Evitez aussi des mouvements incontrôlés. En toute circunstance tenez compte des rafales de vent.
ATTENTION: vérifie la hauteur du vehicule avec son équipement par rapport aux tunnels souterrains etc.
Lisez bien et tenez compte des données concernant votre vehicule et votre portevelo. Surtout vérifie la charge maximale supportée par le toit du vehicule comme mentionnée par le concessionnaire.
Aucun élément du vélo ne doit dépasser le toit, comme par exemple le guidon ou les pédales.
Veillez à ce qu'aucune piece du vélo ne puisse se perdre durant le transport (accus, pompé à vélo, compteurs de vitesse, paniers, sacoches de vélo, sièges pour vélo, etc.). Enlevez toujours celles-ci avant de démarrer!
Démontez votre porte-vélo en dehors des périodes d'utilisation pour plus de sécurité et aussi pour une économie d'énergie.
Retirez le porte-vero avant de vous rendre au lavage automatique d'automobiles.
Le porte-velo n'est pas adapté à une utilisation du vehicule hors-route.
En cas de pannes ou de problèmes, veuilles contacter votre fournisseur Pro-User.
Le poids du porte-vélo: 3,6kg La charge maximale du porte-vélo: 15kg.
ENTRETIEN
Aprèsutilisation,entreposez le porte-velo nettoyé et séché.Laver éventuellesment au jet d'eau, au moyen d'un tuyau d'arrosage, pour enlever la boue et autres saletés.
Vérifiez régulièrement que le porte-vélo ne soit pas endommagé. Les pieces endommagées ou usées doivent immédiatement être remplacées. N'utilise que des pieces de rechange originales.
Contrôler régulièrement les boulons et les écrous du porte-vélo et serrez-les si nécessaire.
Traitez immédiatement les dégradations du vernis à l'aide d'une couche d'endetuit.
Lubrifiez régulierement les pieces rotatives et mobiles.
GARANTIE
Ce produit bénéficia d'une période de garantie de 2 ans. Attention : la garantie ne couvre qu'une utilisation normale du porte-velo. Les dégats occasionnés par une utilisation incorrecte ne seront enaucun cas couverts. Ceci inclut également les pannes ou les defaults qui se sont produits en raison d'un montage incorrect. Pour veiller à l'application des conditions de garantie, vousdezvez (faire)effectuer l'entretien conformément aux prescriptions en la matière. Reclamation de Garantie n'est pas possible sans preuve d'achat. Nous nous réservons le droit de vous portez en compte les frais résultats de réparations occasionnées par des éléments dont nous ne sommes pas responsables, comme un montage et/ou une utilisation incorrectes, des dégats suite à des accidents, etc.
