BEDIENUNGSANLEITUNG Superbike 51486 Pro-User
DE: Montageanleitung und Sicherheitsvorschriften
Fietsdrager/Fahrradträger/Bike carrier/Porte-vélo
SUPER-BIKE
Inhoudsopgave
Pagina
Einführung & wichtige Information 11
Montage des Fahrradtragers 12
Montage des Fahrradtragers auf dem Dachträger 14
Montage von dem Fahrrad auf dem Fahrradträger 15
- Sicherheitsvorschriften 16
Wartung & Garantie 17
Table of contents
Page

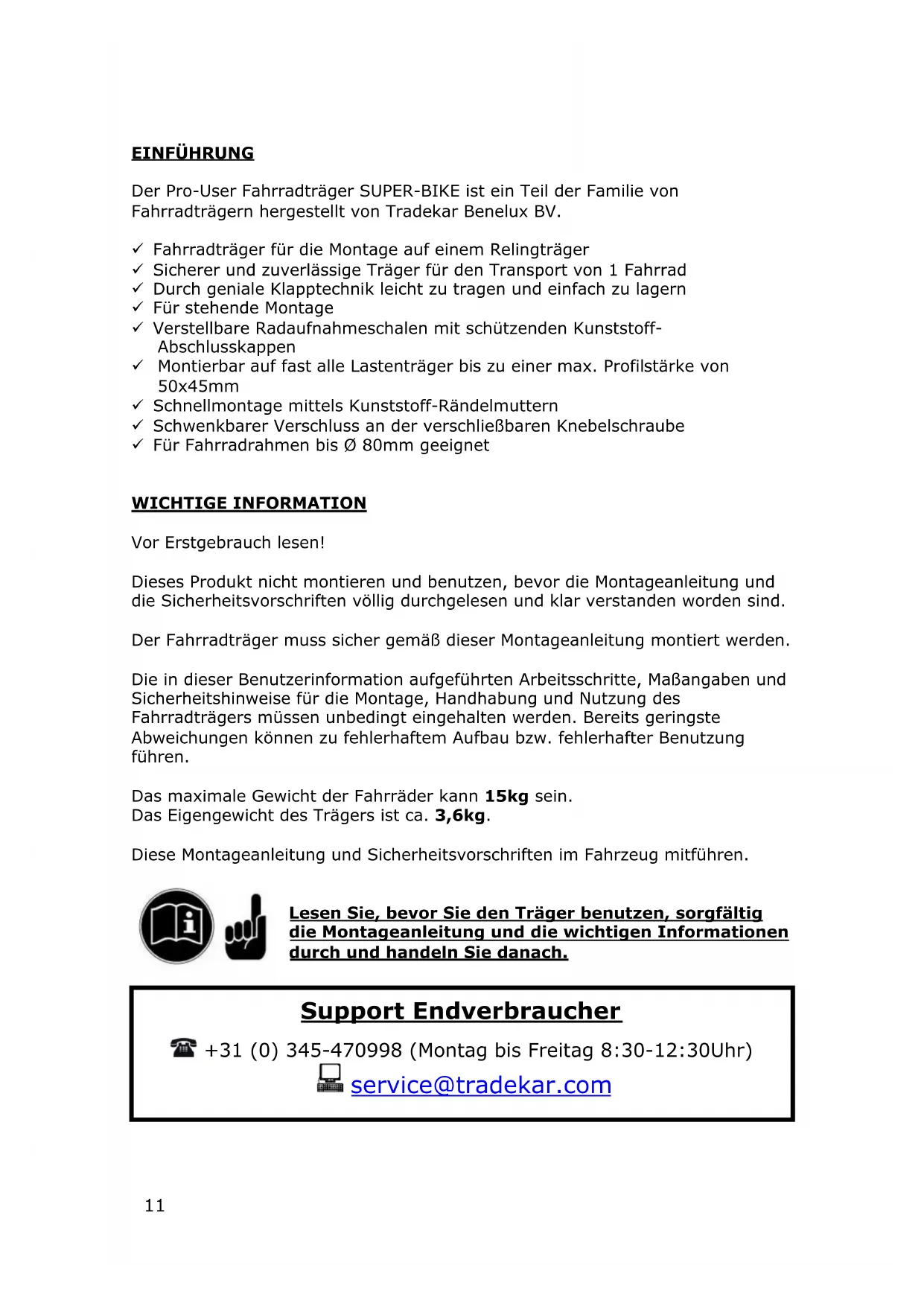

Der Pro-User Fahrradträger SUPER-BIKE ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

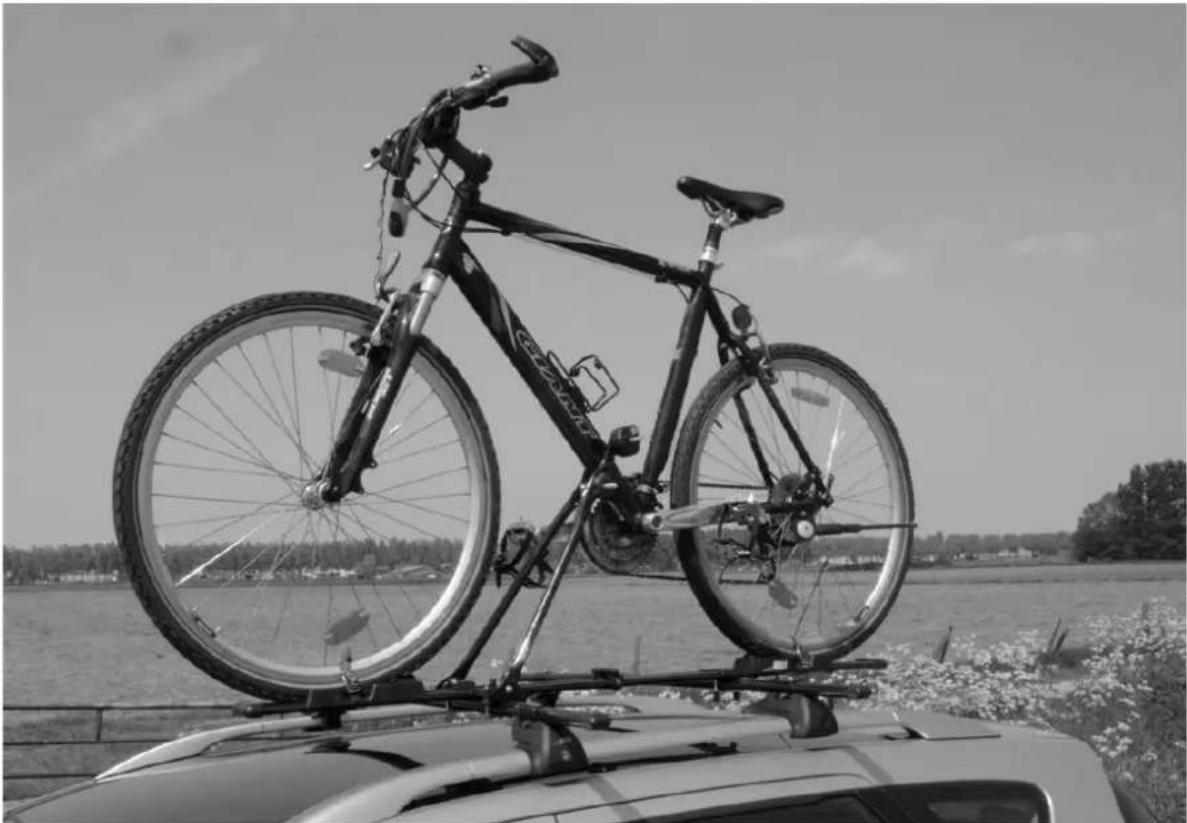

✓ Fahrtradträger für die Montage auf einem Relingträger
✓ Sicherer und zuverlässige Träger für den Transport von 1 Fahrrad
✓ Durch geniale Klapptechnik liegt zu tragen und einfach zu lagern
Fur stehende Montage
Verstellbare Radaufnahmeschalen mit schützenden Kunststoff-Abschlusskappen
Montierbar auf fast alle Lastenträger bis zu einer max. Profilstärke von 50x45mm
✓ Schnellmontage mittels Kunststoff-Rändelmattern
✓ Schwenkbarer Verschluss an der verschliebaren Knebelschraube
Fur Fahrradrahmen bis 80mm geeignet
WICHTIGE INFORMATION
Vor Erstgebrauchesen!
Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften vollig durchgelesen und klar verstanden worden sind.
Der Fahrradträger muss sicher gemäß dieser Montageanleitung montiert werden.
Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Fahrradträgers müssen unbedingt eingehalten werden. Bereits gingste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.
Das maximale Gewicht der Fahrrader kann 15kg sein. Das Eigengewicht des Trägers ist ca. 3,6kg.
These Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführren.
Lesen Sie, bevor Sie den Träger benutzen, sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach.
Support Endverbraucher
+31 (0) 345-470998 (Montag bis Freitag 8:30-12:30Uhr)

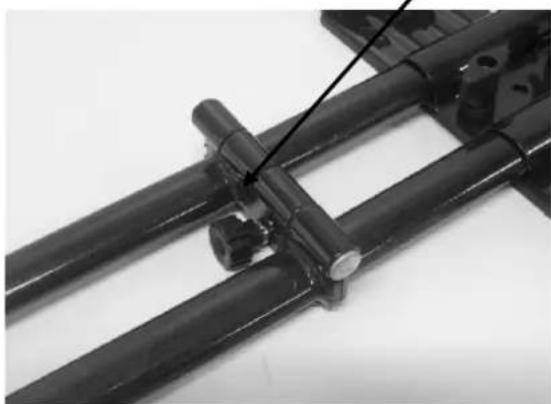

Klappen Sie den gefalteten Träger auseinander und setzen den Scharnierpunkt mit der M6 Schloss-Schraube, Federring und der kleinen Kunststoff-Mutter M6 fest. Stellen Sie
sicher, das die Kunststoff-Mutter richtig angezogen ist.
Schritt 2

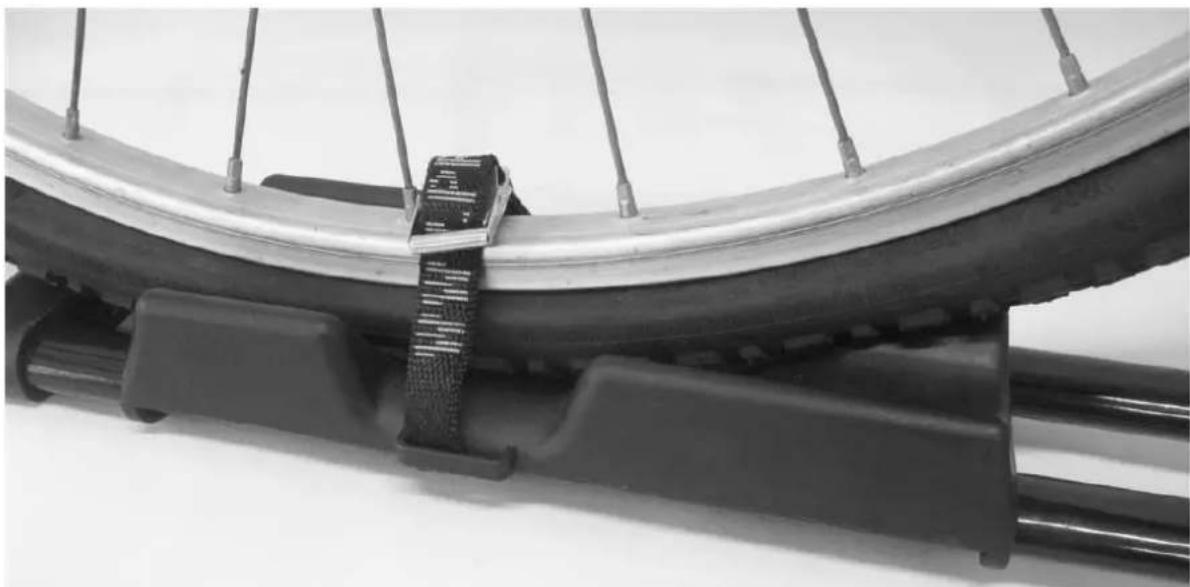

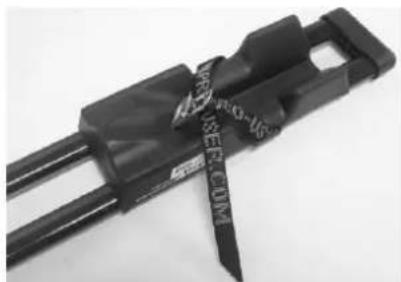

Schieben Sie die beiden Spannbänder durch die entsprechenden Schlaufen der Radaufnahme. Diese Spanngurten benötigen Sie später für die Radbefestigung.
Schritt 3

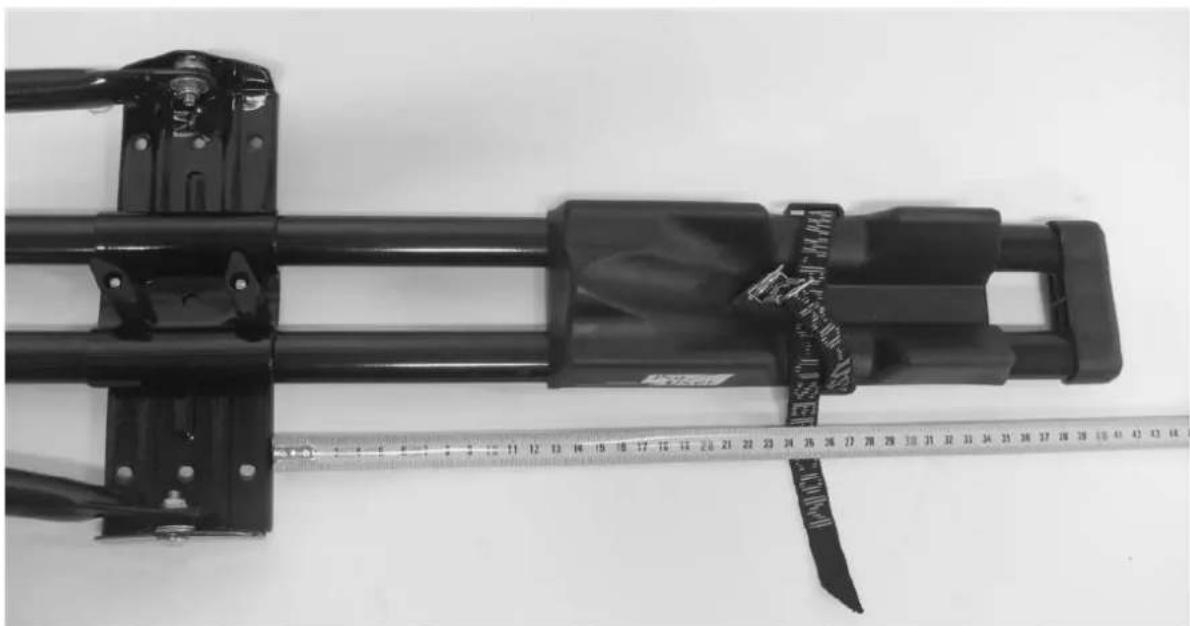

Verschieben Sie das Rahmenbefestigungsteil (Das Teil mit den zwei Auslegern), so dass zwischen dem Ende des Trägers und der Bodenplatte des Einbaurahmen ca. 40cm sind (siehe Foto). Wenn nötig, die beiden Kunststoff-Flügelmuttern leicht losen und die Bodenplatte verschiben. Vergewissern Sie sich erneut, dass die beiden Kunststoff-Flügelmuttern richtig angezogen sind.
Schritt 4
Montieren Sie die schwarze Kunststoff Rändelmutter mit der Schloss Schraube und der Feder an das Befestigungserhr durch die damit vorgesehen Bohrungen. (Foto 1 bis 3). Drehen Sie anschließend die abschließlich Kunststoff Rändelmutter auf die schwenkBare Schraube am oberen Ende des Befestigungsrahmen auf (Foto 4).
Der Träger ist nun fertig für die Montage auf dem Dachträger von Ihrem Auto.
MONTAGE DES FAHRRADTRÄGERS Auf DEM DACHTRÄGER VOM AUTO
Schritt 1

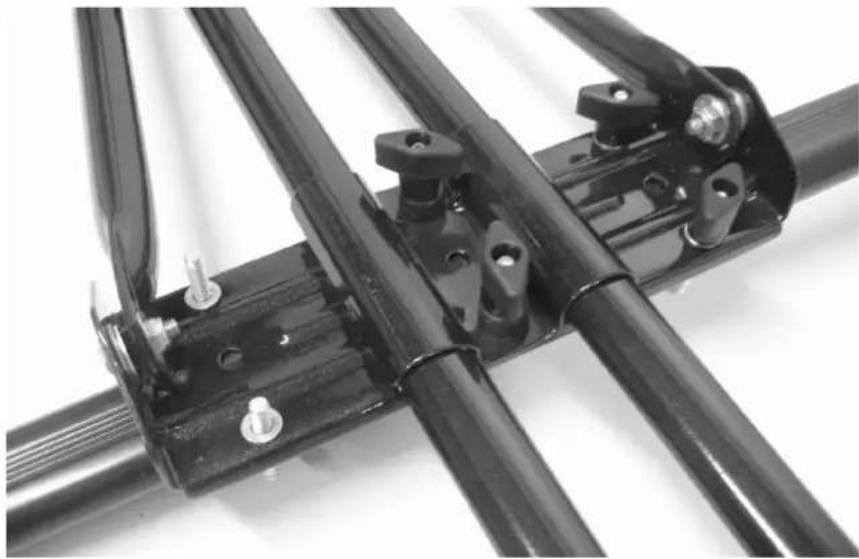

Legen Sie den Fahrradträger rechts auf den Dachträger auf. Stellen Sie sicher, dass die Bodenplatte des Grundrahmens rechts oberhalb auf dem vorderen Dachgepackträger auf Ihr dem Auto liegt. Legen Sie die beiden U-Klammern von
der Unterseite Ihres Dachtragers, mit den Gewinden nach oben, durch die vorgebohrten LÖcher der Bodenplatte, die den Montagerahmen halten. Dann legen Sie eine U - Scheibe über die Gewindestifte und drehen eine Kunststoff-Flügel Mutter auf. Ziehen Sie diese Kunststoff-Mattern gut fest.
Schritt 2

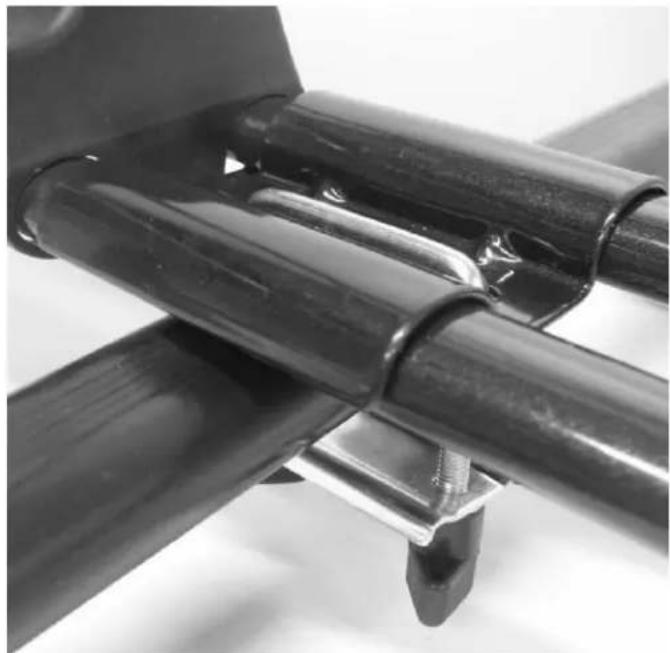

In Höhe des hinteren Dachträgers von Ihrem Auto, legen Sie die Doppelrohr Montageplatte auf (Rohrvertiefung bereits vorhanden). Legen Sie dann von oben durch die beiden vorgebohrten Löscher in der Montageplatte, den letzten U-Bügel.
An der Unterkante von dem Dachträger, platzieren Sie über die U- Bügel Gewindestifte die keine Metallplatte und befestigen diese mit den Scheiben und den Kunststoff- Flügelmattern. Sorgen Sie davon, dass die Flügelmattern gut angezogen werden damit sich der Träger nicht mehr verschieben kann.
Wichtig!
Kontrollieren Sie abermals alle Kunststoff Flugelmattern ob dieser richtig fest angezogen wurden.
Der Fahrradträger ist nun fertig für den Gebrauch!
BEFESTIGUNG VON DEM FAHRRAD AUF DEM FAHRRADTRÄGER
Schritt 1

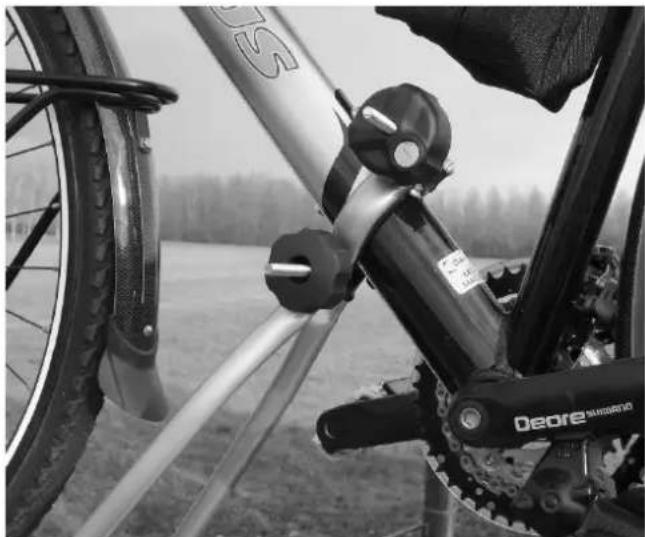

Heben Sie vorsichtig Ihr Fahrrad mit dem Vorderrad nach vorne auf die Radschiene von dem Fahrradträger, haben den Befestigungskrammen nach oben und legende Befestigungsklammer um das vordere Rohr von dem Fahrradrahmen. Drehen Sie nun die Kunststoff Rändelmutter an. Legen Sie die schwenkbare Schraube über den Rahmen und drehen die abschließlich Kunststoff Rändelmutter fest an und schlieben die Mutter mit dem Schlüssel ab. Bewahren Sie die Schlüssel gut auf.
Schritt 2
Sorgen Sie davon, dass die zwei Räder blockiert werden durch die Radstopper. (und das Fahrrad sich nicht hin und her bewegen kann). Schieben Sie hierfür die Radstopper wenn nötig gegen die Radstopper (siehe Foto)
Setzen Sie die Räder von Ihrem Fahrrad fest mit den vorab montiertenschwarzen Spannbändern.
SICHERHEITSVORSCHRIFTEN
Kontrollieren Sie nach kurzer Fahrt die Schraubenverbindungen. Kontrollieren Sie anschließend in regelmäßigen Abständen diese Verbindungen wenn Sie mit dem Fahrradträger unterwegs sind.
Achtung: Vor Fahrtantritt auch die korrekte Befestigung der Räder überprüfen und benutzen Sie immer die mitgelieferten Spannbänder.
Das Fahren mit einem Fahrradträger beeinflusst das Fahrverhalten Ihres Fahrzeugs. Passen Sie darum ihre Fahrgeschwindigkeit an (max. 120km/h). Vermeiden Sie auch plötzliche und ruckartige Steuerbewegungen. Auch Seitenwind beeinträchtigt wesentlich das Fahrverhalten von Ihrem Fahrzeug.
Achtung: Wenn das Fahrrad montiert ist sind Einfahrten in Tiefgaragen, Garagen usw. nicht möglich durch die wesentlich größere Höhe Ihres KFZ. Achten Sie auch auf die Höhenangaben von Durchfahrten und Tunnels.
Um die Sicherheit des Dachträgers zu gewährleisten,arf die angegebene Traglast des Fahrradträgers nicht übersritten werden. Ebenso ist darauf zu achten, dass die angegebene Dachtraglast Ihres KFZ - Herstellers nicht übersritten werden damit.
Es durren keine Fahrradteile (Pedale) uber die Dachseiten hinausragen.
Achten Sie daraufuf, dass keine Teile des Fahrrades verloren gehen konnen (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw,) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!
Bei Nichtbenutzung des Fahrradträgers sollte dieser abmontiert werden aus Gründen der Sicherheit für andere Verkehrsteilnehmer und wegen der Energieersparnis.
Vor der Benutzung von Autoschanlagen den Fahrradträger abbauen.
Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.
Sollten Fehler oder Probleme auftreten, benachrichtigen Sie ihre Pro-User Lieferant.
Eigengewicht von dem Fahrradträger: 3,6kg.
Maximale Traglast von dem Fahrradträger: 15kg.
WARTUNG
Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.
Kontrollieren Sie den Fahrradträger regelmäß auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind freiort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.
Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.
Lackschichtbeschädigungensofarmit(Grundier)Farbebehandeln.
Drehende und bewegende Teile regelmäßig schmieren.
GARANTIE
