GEBRUIKSAANWIJZING Superbike 51486 Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

• Introductie & belangrijke informatie 4
  In elkaar zetten van de fietsdrager 5
  Montage van de fietsdrager op de dakdrager 7
  Montage van de fiets op de fietsdrager 8
  Veiligheidsvoorschriften 9
  Onderhoud &garantie 10

Inhaltsverzeichnis

Seite

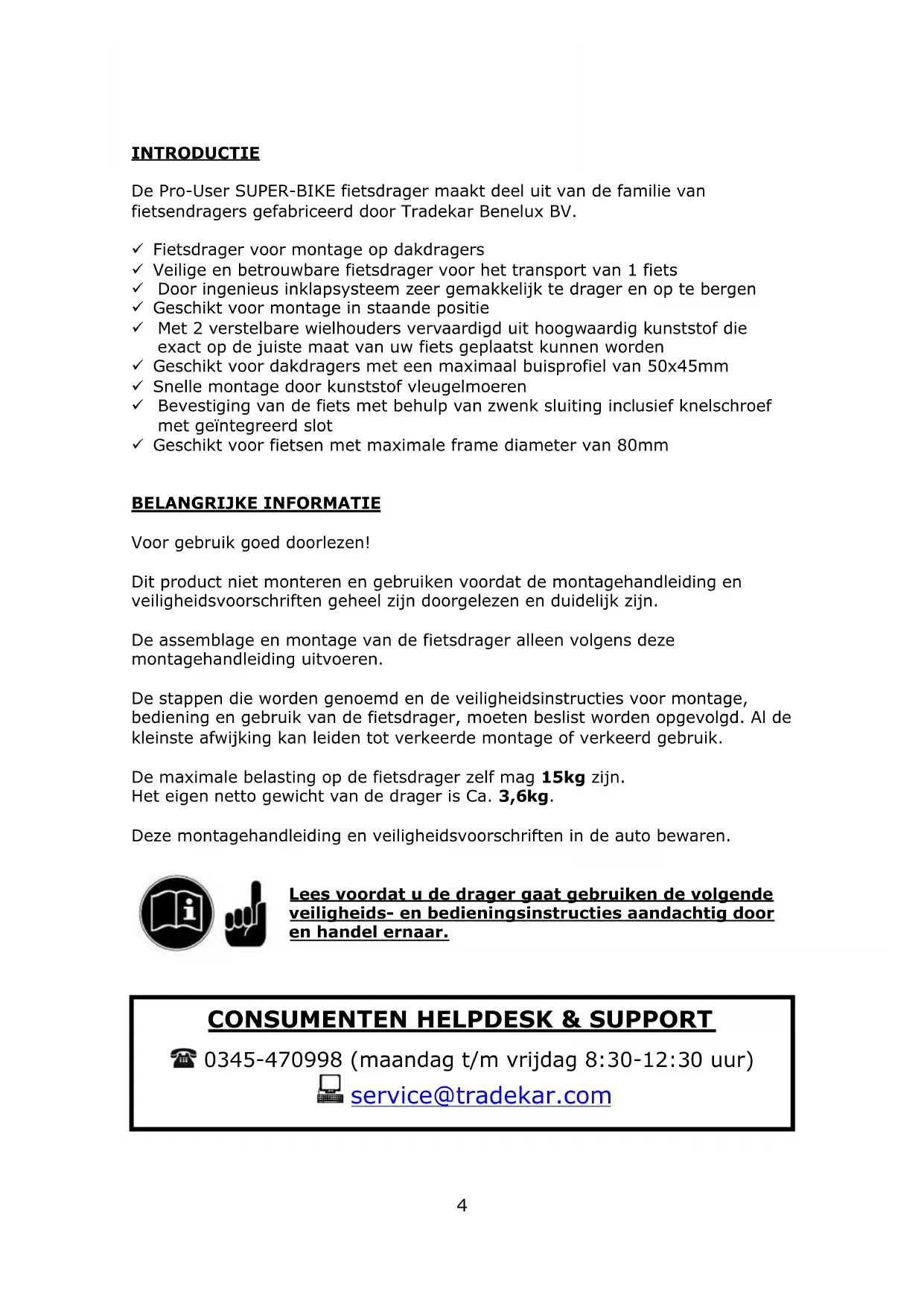

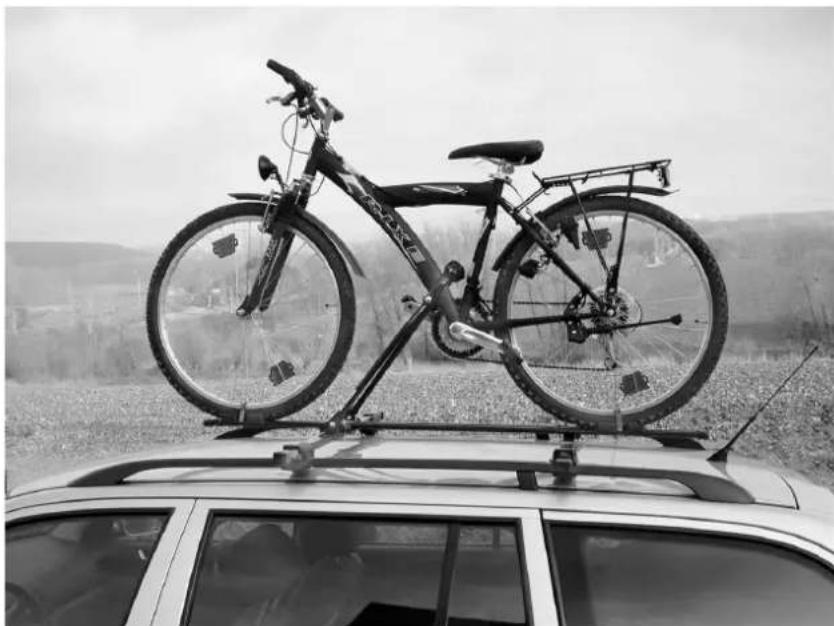

De Pro-User SUPER-BIKE fietsdrager maakt deel UIT van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.

Fietsdrager voor montage op dakdragers
Veilige en betrouwbare fietsdrager voor het transport van 1 fiets
Door ingenieus inklapsystemeer gemakkelijk te drager en op te bergen
Geschikt voor montage in staande positie
Met 2 verstelbare wilelhoulders vervaardigd uit hoogwaardig kunststof die exact op de juiste maat van uw fiets geplaatst konnen worden
Geschikt voor dakdragers met een maximaal buisprofiel van 50× 45mm
✓ Snelle montage door kunststof vleugelmoeren
Bevestiging van de fiets met behulp van zwenk sluiting inclusief knelschroef met geinteggreerd slot
Geschikt voor fietsen met maximale frame diameter van 80mm

BELANGRIJKE INFORMATIE

Voor gebruik goed doorlezen!

Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zichn doorgelezen en duidelijk zichn.

De assemblage en montage van de fietsdrager alleen volgensdezemontagehandleidinguitvoeren.

De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsdrager,要去en beslist worden opgevolgd. Al dekleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De maximale belasting op de fietsdrager zich mag 15kg zich. Het eigena netto gewicht van de drager is Ca. 3,6kg.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig door en handel ernaar.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m vrijdag 8:30-12:30aar)

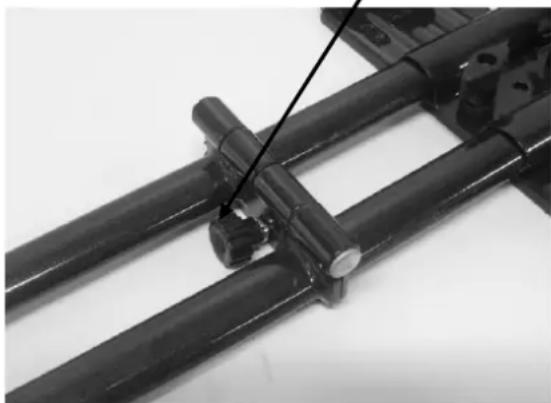

Vouw de opgeklapte drager open en fixeer het scharnierpunt met de M6 slotbout, veerringetje enkleine kunststof draaiknop. Zorg ervoor dat de draaiknop goed aangedraaid worden.

Stap 2

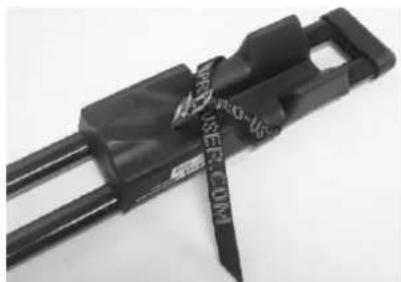

Schuif de twee spanbandjes door de waarvoortbestemde sleufjes van de wilhoulders.Deze spanbandjes heeft u later nodig om de wielen van uw fiets vast te zetten.

Stap 3

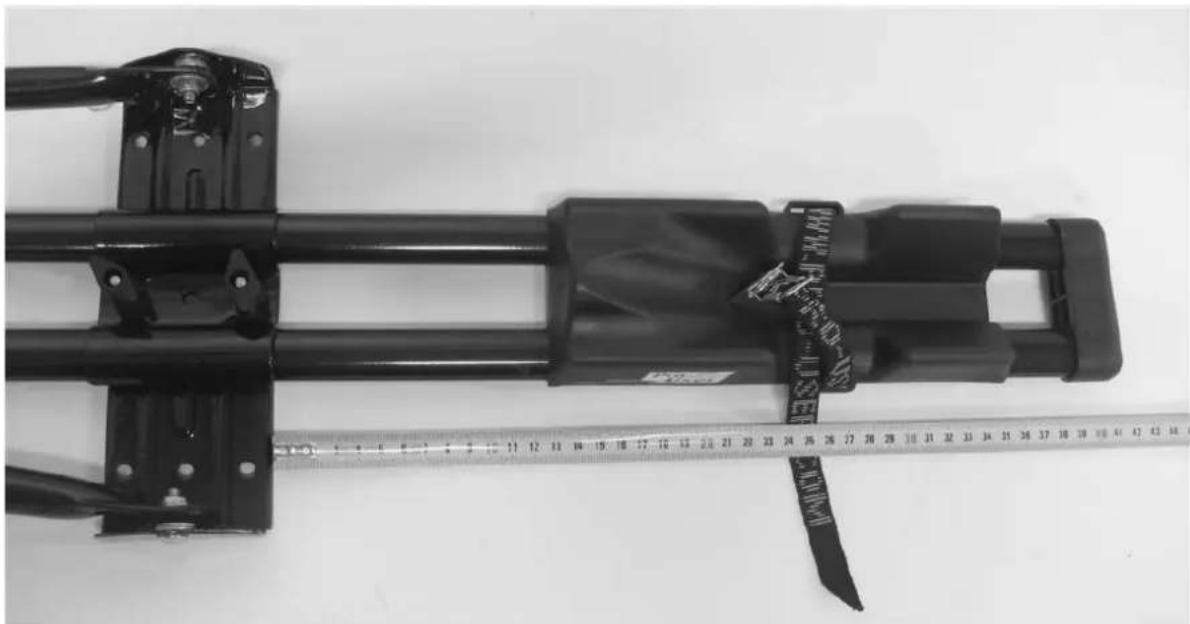

Verschuif het bevestigingsframe (onderdeel met twee armen) zodanig dat er tussen het uiteinde van de drager en de grondplaat van het bevestigingsframe 40cm zit (zie Foto). Indien nodig eerst de tweek kunststof vleugelmoeren van de grondplaat iota's losdraaien. Zorg er daarna weeer voor dat deze kunststof vleugelmoeren weer goed vastgedraaid worden.

Stap 4

Monteer de zwarte kunststof draaiknop met de lange slotbout en de veer op het bevestigingsframe, door de voorgemonteerde gaten. (photo 1 t/m 3). Draai verrolgens de afsluitbare kunststof draaiknop op de zwenkschroef bovenaan het bevestigingsframe (photo 4).

De drager is nu klaar voor montage op de dakdrager van uw auto.

MONTAGE VAN DE FIETSDRAGER OP DE DAKDRAGER VAN DE AUTO

Stap 1

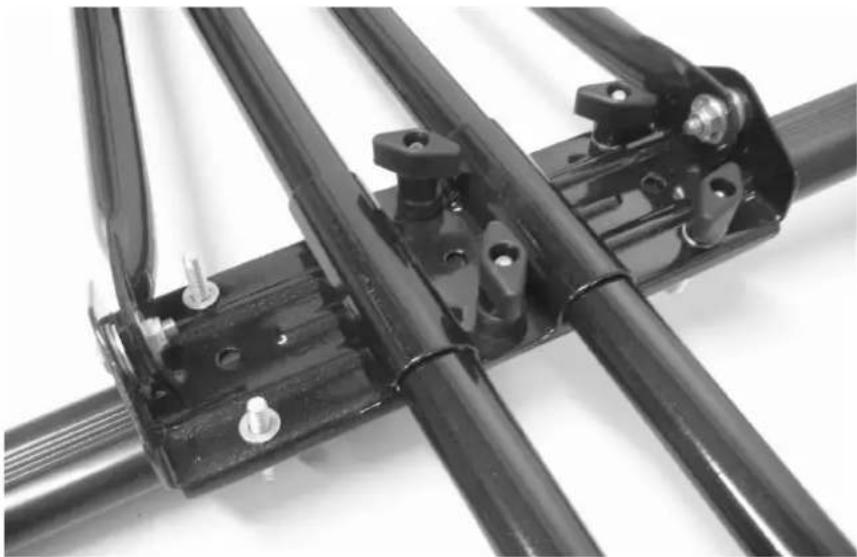

Leg de fietsdragerrecht op uw dakdragers. Zorg ervoor dat de grondplaat van het basisframerecht boven de voorste dakdrager op uw auto ligt. Plaats de twee u-beugeltjes vanaf de onderkant van uw dakdrager, met de pootjesaar boven, door de voorgeboorde gaten van de grondplaat waar het bevestigingsframe aan bevestigd is. Vervolgens draait u deze aan de bovenkant vast door een sluitring

en kunststof
vleugelmoer op elk
pootje te bevestigen
en deze cervolgens
goed aan te draaien.

Stap 2

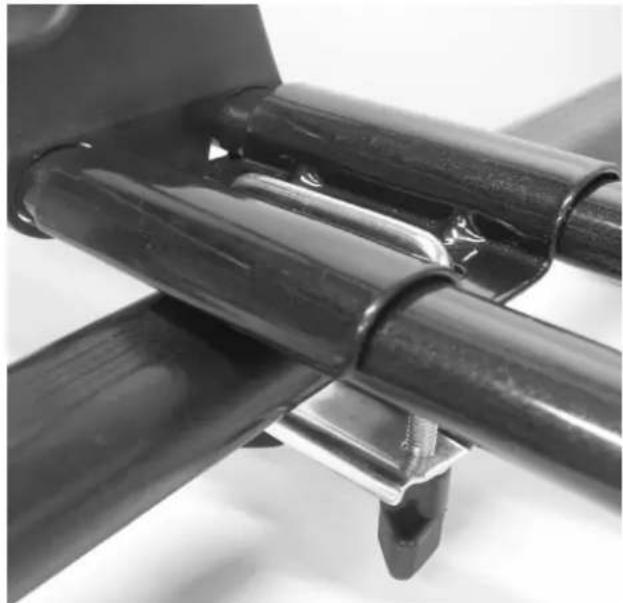

Ter hoogte van dechterste dakdrager van uw auto staat u over de dubbele buizen het speciale montageplaatje (reeds voorgevormd). Vervolgens staat u van bovenaf, door de twee voorgeboorde gaten in dit montageplaatje, de LASTE u-beugel.

Aan de onderkant van de dakdrager plaatst u over de twee pootjes van de u-beugel het metalen (onder)plaatje en bevestigt dit verwolgens met de sluitringetjes en de kunststof vleugelmoeren. Zorg ervoor dat de vleugelmoeren goed aangedraaid zich zDat de drager nicht meer kan schuiven over de dakdrager.

Belangrijk!

Controleer nogmaals of alle kunststoff vleugelmoeren goed aangedraaid zichn.

De fietsdrager is nu maar voor gebruik!

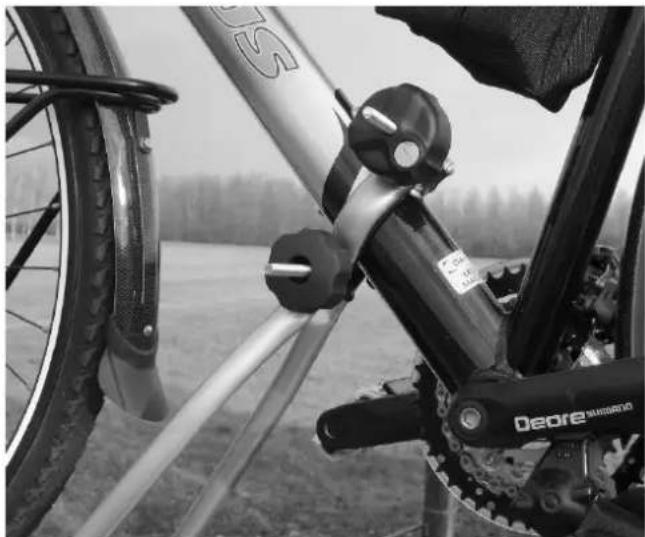

Til uw fiets met het voorwiel maar voren op de wilgoot van de fietsdrager en kantel de bevestigingsframeaar boven toe totdat de frameklem om de Voorste schuine framebuis van uw fiets zit. Draai verrolgens de kunststof draaiknop aan.Kantel de zwenkschroef over het frame en draai de afsluitbare kunststof draaiknop stevig aan.Sluit de klem tot slot af met bijgeleverde sleutel. Bewaar deze sleutel zorgvuldig.

Stap 2

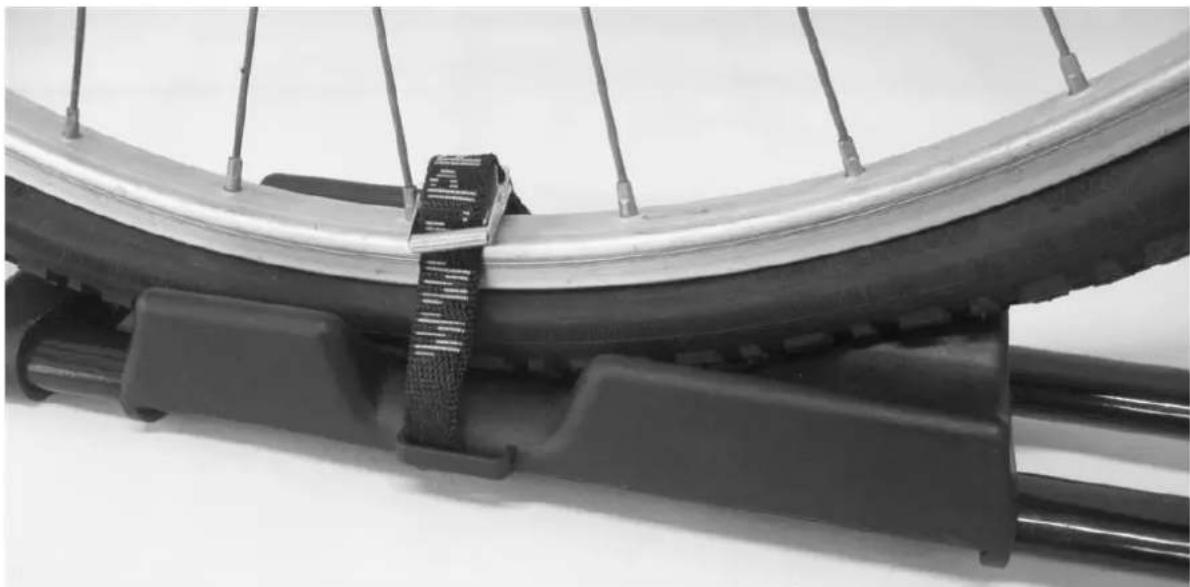

Zorg ervoor dat de twee wielen goed geblokkeerd worden door de wilestoppers (en de fiets dus nicht meer eenvoudig kan rijden in de "wielgoot"). Schuif hiervoor de wilstoppers zodanig in dat de stoppers goed gegen de band aankomen (zieoto).

Zet de wielen van uw fiets vast met de erder gemonteerde zwarte spanbandjes.

VEILIGHEIDVOORSCHRIFTEN

Controleer de eerste keer dat u gaat rijden na een korte rijafstand de schroefverbindingen. Blijf deze regelmatig controleren wanner u met de fietsdrager rijdt.

Let voor het vertrek.altijd op een correcte bevestiging en gebruik ALTIJD de bijgeleverde spanbanden.

Het rijden met een fietsdrager op het dak beinvloedt het weggedrag van de auto. Pas uw snugheid waarom aan (max. 120km/u). Vermijd ook plotselinge remacties en stuurbewegingen. Houd er rekening mee dat het rijgedrag van uw auto ook bij zichwind en in bochten wezenlijk verandert.

LET OP: Als de fiets gemonteerd is, dient u bij ondergrondse parkeergarages, tunnels enz. rekening te houden met de grotere hoogte van de auto.

De gegevens van de autoprikant en de fabrikant van uw dakdragers dient u goed in de gaten te houden en op te volgen. Let hierbij vooral op het maximum draagvermogen op het dak van uw auto, zoals aangegeven door uw autoprikant.

Er mogen geen delen van de fiets (bijvoorbeeld pedalen) buiten de dakrand van de auto uitsteken.

Let op dat er geen onderdelen van de fietsijdens het transport verloren+kennen worden (accu's, fietspompen, snugheidsmeters, mandjes, fiestassen, fietszitjes enz.). Verwijder们都igtij voordat u gaat rijden!

Indien u de fietsdrager nicht gebruikt dient deze te worden gedemonteerd omwille van de verilgheid van de andere verkeersdeelnemers en voor de energiebesparing.

Vór gebruik van de autowas centrale de fietsdrager eerst demonteren.

De fietsdrager is nicht geschickt voor "off road" gebruik.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

Eigen gewicht van de fietsdrager: 3,6kg.
Maximum draaglast van de fietsdrager: 15kg.

ONDERHOUD

De fietsdrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijdersen.

Controleer regelmatig de fietsdrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.

Bouten en moeren van de fietsdrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product—heeft een garantiepiode van 2aar. Let op: de garantie dekt alleen een normala gebruik van de fietsdrager. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die+zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zichn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Aanspraak make np op garantie zonder aankoopbewijs is Niet mogelijk. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.
