CMED3PLUS - Lecteur multimédia CONCEPTRONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lecteur multimédia
Formats supportés	MP3, JPEG, AVI, MKV, MP4, etc.
Connectivité	USB 2.0, HDMI, AV, carte SD
Résolution vidéo	Supporte jusqu'à 1080p
Capacité de stockage	Compatible avec des disques durs externes jusqu'à 2 To
Alimentation	Adaptateur secteur inclus
Dimensions	Dimensions compactes pour un transport facile
Utilisation	Idéal pour lire des fichiers multimédias sur téléviseurs et projecteurs
Maintenance	Nettoyage régulier de la surface et mise à jour du firmware si nécessaire
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations supplémentaires	Vérifier la compatibilité avec votre équipement avant l'achat

FOIRE AUX QUESTIONS - CMED3PLUS CONCEPTRONIC

Comment connecter le CONCEPTRONIC CMED3PLUS à ma télévision ?

Utilisez un câble HDMI pour relier le lecteur multimédia à un port HDMI de votre télévision. Assurez-vous que votre télévision est réglée sur la bonne source HDMI.

Quels formats de fichiers sont pris en charge par le CONCEPTRONIC CMED3PLUS ?

Le CONCEPTRONIC CMED3PLUS prend en charge divers formats tels que MP4, AVI, MKV, JPEG, et MP3. Veuillez consulter le manuel pour une liste complète des formats pris en charge.

Pourquoi le lecteur ne lit-il pas certains fichiers multimédias ?

Il se peut que le fichier soit dans un format non pris en charge ou corrompu. Essayez de convertir le fichier dans un format compatible ou testez avec un autre fichier.

Comment mettre à jour le logiciel du CONCEPTRONIC CMED3PLUS ?

Connectez le lecteur à Internet, allez dans les paramètres, puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour installer les mises à jour disponibles.

Que faire si le CONCEPTRONIC CMED3PLUS ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Essayez de changer de prise ou d'utiliser un autre câble d'alimentation si nécessaire.

Comment réinitialiser le CONCEPTRONIC CMED3PLUS aux paramètres d'usine ?

Allez dans les paramètres du menu, sélectionnez 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Cela effacera toutes vos configurations personnalisées.

Le son ne fonctionne pas sur le CONCEPTRONIC CMED3PLUS, que faire ?

Vérifiez les réglages audio de votre télévision et assurez-vous que le volume est activé. Vous pouvez également essayer de changer les paramètres audio dans le menu du lecteur.

Comment ajouter des fichiers au CONCEPTRONIC CMED3PLUS ?

Vous pouvez ajouter des fichiers en connectant une clé USB contenant vos fichiers multimédias ou en utilisant un réseau local pour accéder à des fichiers partagés.

Pourquoi le CONCEPTRONIC CMED3PLUS se bloque-t-il pendant la lecture ?

Cela peut être dû à un fichier corrompu ou à une mémoire insuffisante. Essayez de redémarrer le lecteur ou de changer de fichier.

Puis-je utiliser des applications tierces avec le CONCEPTRONIC CMED3PLUS ?

Le CONCEPTRONIC CMED3PLUS ne prend pas en charge les applications tierces, il est conçu principalement pour lire des fichiers multimédias depuis des sources compatibles.

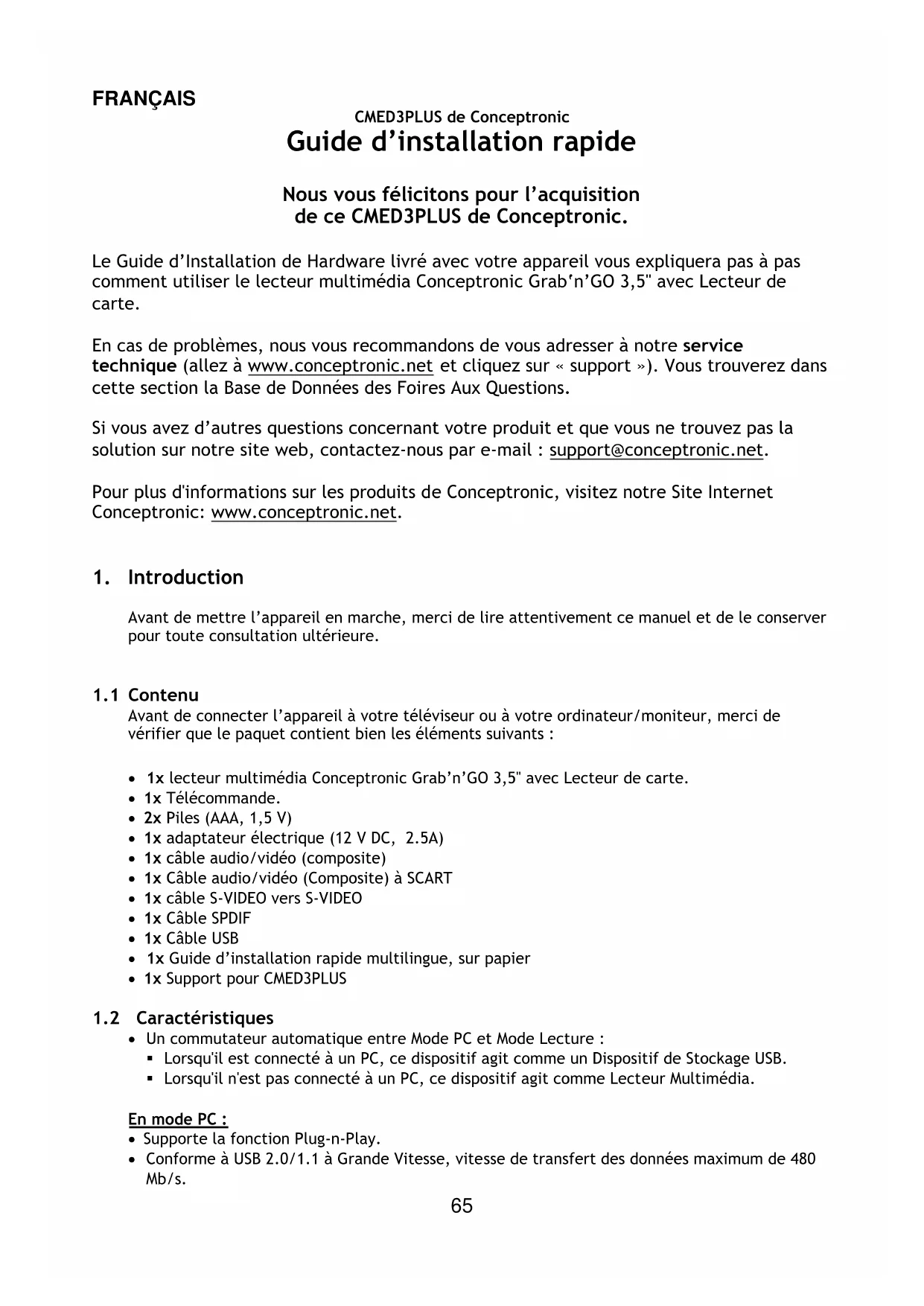

MODE D'EMPLOI CMED3PLUS CONCEPTRONIC

Nos you felicitons pour l'acquisition de ce CMED3PLUS de Conceptronic.

Le Guide d'Installation de Hardware livre avec votre apparéil vous expliquera pas à pas comment utiliser le lecteur multimédia Conceptronic Grab'n'GO 3,5" avec Lecteur de carte.

En cas de problèmes, nous vous recommendons de vous adresser à notre service technique (allez à www.conceptronic.net et cliquez sur « support »). Vous trouverez dans cette section la Base de Données des Foires Aux Questions.

Si vous avez d'autres questions concernant votre produit et que vous ne trouvez pas la solution sur notre site web, contactez-nous par e-mail : [e-mail].

Pour plus d'informations sur les produits de Conceptronic, visitez notre Site Internet Conceptronic: www.conceptronic.net.

1. Introduction

Avant demettre l'appareil en marche, merci de dire attentivement ce manuel et de le conserver pour toute consultation ulterieure.

1.1 Contenu

Avant de connecter l'appareil à votre téléviseur ou à votre ordinateur/moniteur, merci de vérifier que le paquet contient bien les éléments suivants :

1x lecteur multimédia Conceptronic Grab'n'GO 3,5" avec Lecteur de carte.
- 1x Telecommande.
- 2x Piles (AAA, 1,5 V)
- 1x adaptateur électrique (12 V DC, 2.5A)
- 1x cable audio/video (composite)
- 1x Câble audio/video (Composite) à SCART
- 1x cable S-VIDEO vers S-VIDEO
- 1x Câble SPDIF
- 1x Câble USB
1x Guide d'installation rapide multilingue, sur papier
- 1x Support pour CMED3PLUS

1.2 Caracteristiques

• Un commutateur automatique entre Mode PC et Mode Lecture :

• Lorsqu'il est connecté à un PC, ce dispositif agit comme un Dispositif de Stockage USB.

• Lorsqu'il n'est pas connecté à un PC, ce dispositif agit comme Lecteur Multimédia.

En mode PC:

• Supporte la fonction Plug-n-Play.
• Conformé à USB 2.0/1.1 à Grande Vitesse, vitesse de transfert des données maximum de 480 Mb/s.

En mode Lecture :

• Support des Disques durs internes, des Dispositifs USB et des cartes de mémoire.
• Support multilingue:
• anglais, néerlandais, espagnol, français, italien, allemand, portugais
• Compatible avec des unités de disque dur à partitions multiples.
• Prévisualisation des fichiers Médias.
• Compatible avec les sous-titres de texte (.SMI/.SRT/.SUB/.SSA) pour MPEG4 (AVI), résolution D1.
• Compatible avec les formats AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, et JPG.
• Compatible avec plusieurs Codec. Consulter notre site web pour la liste complète des Codec compatibles.
  Sorties : Composite video/Composant video/RCA Audio / Optique /VGA/S-video.
• Compatible PAL/NTSC.
• Plusieurs modes de répétition.
• Fonctions de fichiers (DELETE/RENAME/NEW FOLDER/PROPERTIES).
• Économiseur d'écran.

• Plusieurs modes de visualisation des photographies :

• Présentation en diapositives (slide photo play back) avec fond musical.
  14 modes de transition; intervalle d'écran modifiable.

• Fonctions de zoom, rotation, mouvement.

• Les fichiers peuvent être ordonnés par nom/taille/date/type.

1.3 Précautions d'usage

• N'essayez pas de démonter l'adaptateur électrique fourni avec l'appareil. Cela pourrait provoquer des blessures par décharges ELECTRIques. En cas d'intervention nécessaire sur l'adaptateur, veuillez prendre contact avec votre distributeur ou avec le service technique de Conceptronic.
• Maintainir l'appareil à l'écart d'une humidité excessive.
• Ne pas le submerger ni l'exposer à des liquides.
• Debranchez l'adaptateur électrique si vous prévoyez de ne pas utiliser l'appareil pendant une longue période.
• Evitez d'utiliser l'appareil à proximé de combustibles.
• Substituez les batteries de la télécommande par le même type de batteries lorsque ces dernières sont faibles ou épuisées. Jeter les vieilles batteries de manière sure. Recyclez-les si possible. Pour éviter la corrosion des batteries, retirez-les de la télécommande si vous prévoyez de ne pas l'utiliser pendant une longue période.
• Maintenez la télécommande à l'abri d'une humidité excessive; ne la faites pas tomber.
• N'utilisez pas la télécommande exposée à des rayons solaires intenses.
• Ne JAMAIS faire tomber, secouer ou porter des coups à l'appareil.
• Pour éviter toute surchauffe, ne couvrez pas l'appareil.
• Le CMED3PLUS n'est compatible qu'vec le systeme de fichiers FAT / FAT32 (non compatible avec NTFS).

ATTENTION: Lorsque vous formatez votre disque dur sur NTFS, il ne fonctionne que comme Disque dur amovible pour votre ordinateur. Formatez de nouveau le Disque dur sur FAT32 pour activer les fonctions de Lecteur Multimédia.

• Les données du Disque dur interne et/ou le/s dispositif/s connectés peuvent être fragmenté/s. Ceci concerne la reproduction de films. Il est conseilé de défragmenter de temps en temps le Disque dur et/ou le/s dispositif/s connecté/s sur votre ordinateur.

FRANÇAIS

2 Fonctions du Lecteur multimédia Conceptronic Grab'n'GO 3,5" avec Lecteur de carte

2.1 Identification des composants du CMED3PLUS

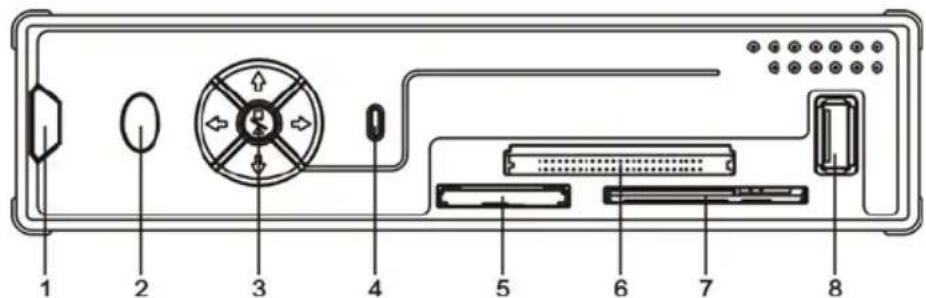

- Partie avant

1. Récepteur de Télecommande 4. LED Disque dur

2. Led d'Alimentation

3. Encoche de Carte MMC/MS/SD

4. Encoche de Carte SM

5. Bouton de Commande

6. Encoche de Carte CF

7. Prise USB HOST

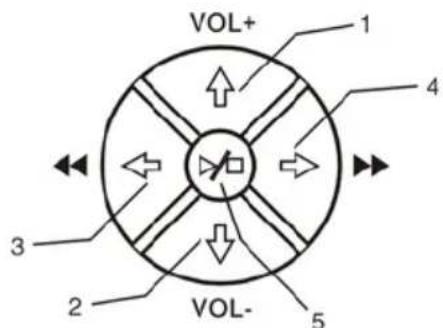

- Bouton de Commande

N°.	Pulsation rapide		Pulsation longue
	État arrêt	État reproduction
1	(▲)	(VOL+)	P/N (P/N)
2	(▼)	(VOL-)	VGA (VGA)
3	(◇)	(◇)	(◇)
4	(◇)	(◇)	(◇)
5	(◇)	(◇)	(◇)

Remarque :

Le Bouton de commande à les mêmes fonctions que la Telecommande. Pour plus d'informations sur chaque bouton, consultez le chapitre 4.

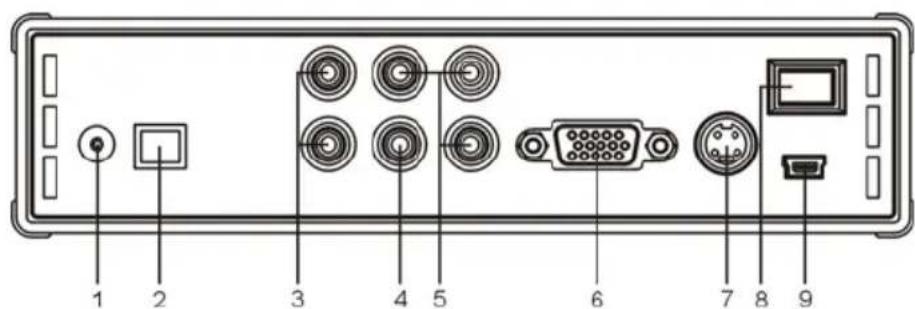

Vue arriere

1. Entrée DC

4.Sortie Video

2.Sortie Optique

5.Sortie Composant Video

3.Sortie Audio

6.Sortie VGA

7.Sortie S-VIDE0
8. Bouton Marche / Arret
9. Prise USB (pour connexion avec un PC)

FRANÇAIS

3 Comment brancher le Lecteur multimédia Grab'n'GO 3,5" avec Lecteur de carte

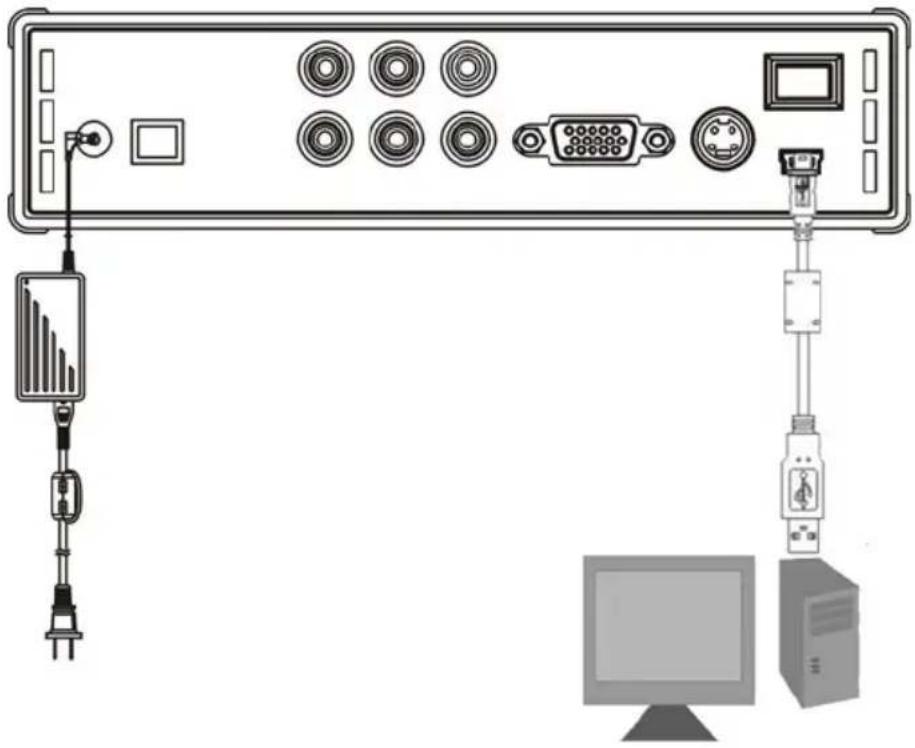

3.1 Brancher sur votre Ordinateur

1. AllumezVoteordinatour.
2. Branchez l'alimentation electrique sur le CMED3PLUS et sur la prise electrique.
3. Branchez le cable USB sur le CMED3PLUS et sur voire ordinateur.

L'ordinateur détecte automatiquement l'appareil et le configure, lui attribue une dette correspondant à un nouveau lecteur, puis l'utilise comme système de stockage de données. (Votre lecteur est formaté avec le système de fichier FAT 32).

Voussouspèzeàpresentenregistrar des films,de la musique,des photos,etc. sur le CMED3PLUS.

Débrancher le CMED3PLUS de votre ordinateur

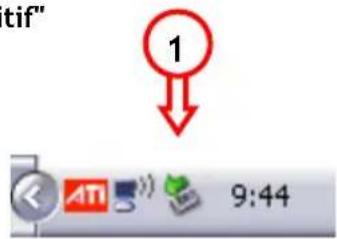

1. Cliquez une fois sur I'icone "Retrait en Toute Securite" de votre barre d'etat du système.
2. Sélectionnez l'option "Arrêtier le Dispositif de Stockage de Masse USB" dans la fenêtre pop-up.
3. Attendez le message "Vous pouvez-retirer le dispositif" Debranchez le cable USB.

FRANÇAIS

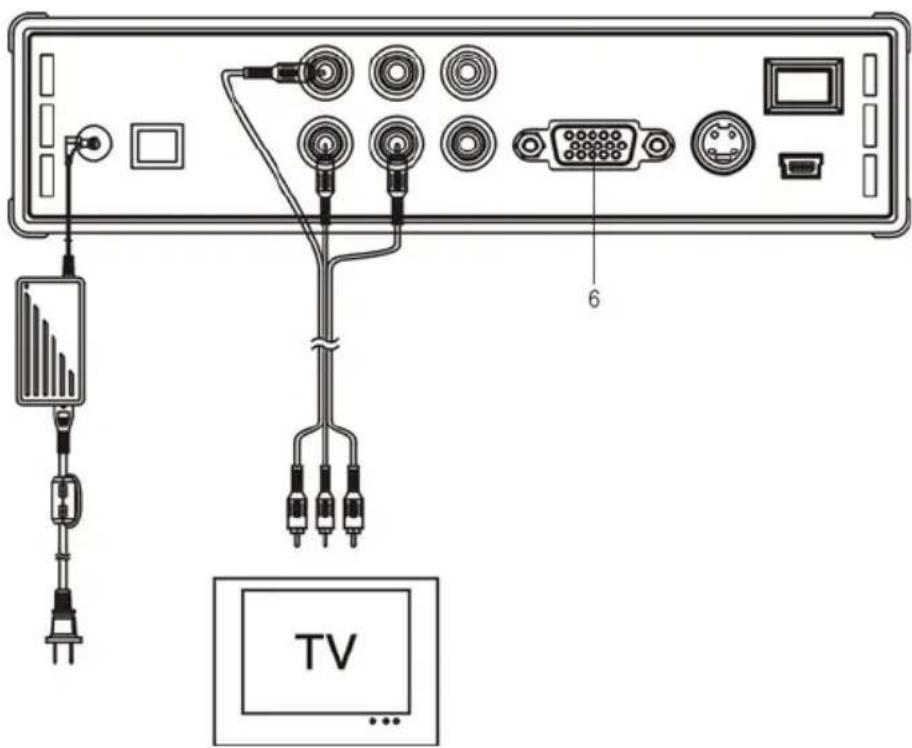

3.2 Branchement à votre téléviseur

Branchement de l'appareil à un téléviseur (illustré ci-dessous)

Les trois connecteurs RCA (jaune, rouge et blanc) du cable AV doivent correspondre aux entrées jacks existantes sur votre téléviseur. Si vous télévision ne dispose d'aucune entrée Composite, utilisez le cable SCART > Composite/Audio.

fourni) Vous pouvez aussi utiliser la Sortie SPDIF du Lecteur Multimédia pour brancher votre Amplificateur / Haut-parleur (Câble fourni).

REMARQUE :

Le CMED3PLUS de Conceptronic peut être utilisé avec un téléviseur ou un moniteur. Lorsque vous utilisez une TV, vous pouvez utiliser les sorties S-VIDÉO, Composite, Composite à SCART ou Composant du CMED3PLUS. Merci de consulter le manuel de votre téléviseur pour déterminer le bon canal d'entrée permettant d'afficher la sortie video du CMED3PLUS. Si vous avez utiliséAAPARAVANTle CMED3PLUS avec un moniteur VGA, appuyez sur la touche VGA de votre télécommande pour repasser à la sortie VIDÉO de votre téléviseur.

Pour fonctionner avec un monitreur, vous doivent utiliser un cable VGA et le brancher au connecteur de SORTIE VGA (6). Appuyez sur la touche VGA de la télécommande (un certain nombre de fois) jusqu'à ce que le monitreur s'allume automatiquement (sortir du mode standby).

Pour passer d'un mode de fonctionnement à l'autre (VGA, TV, S-VIDEO, etc.), appuyez successivement sur la touche VGA de la télécommande.

FRANÇAIS

4 Telecommande

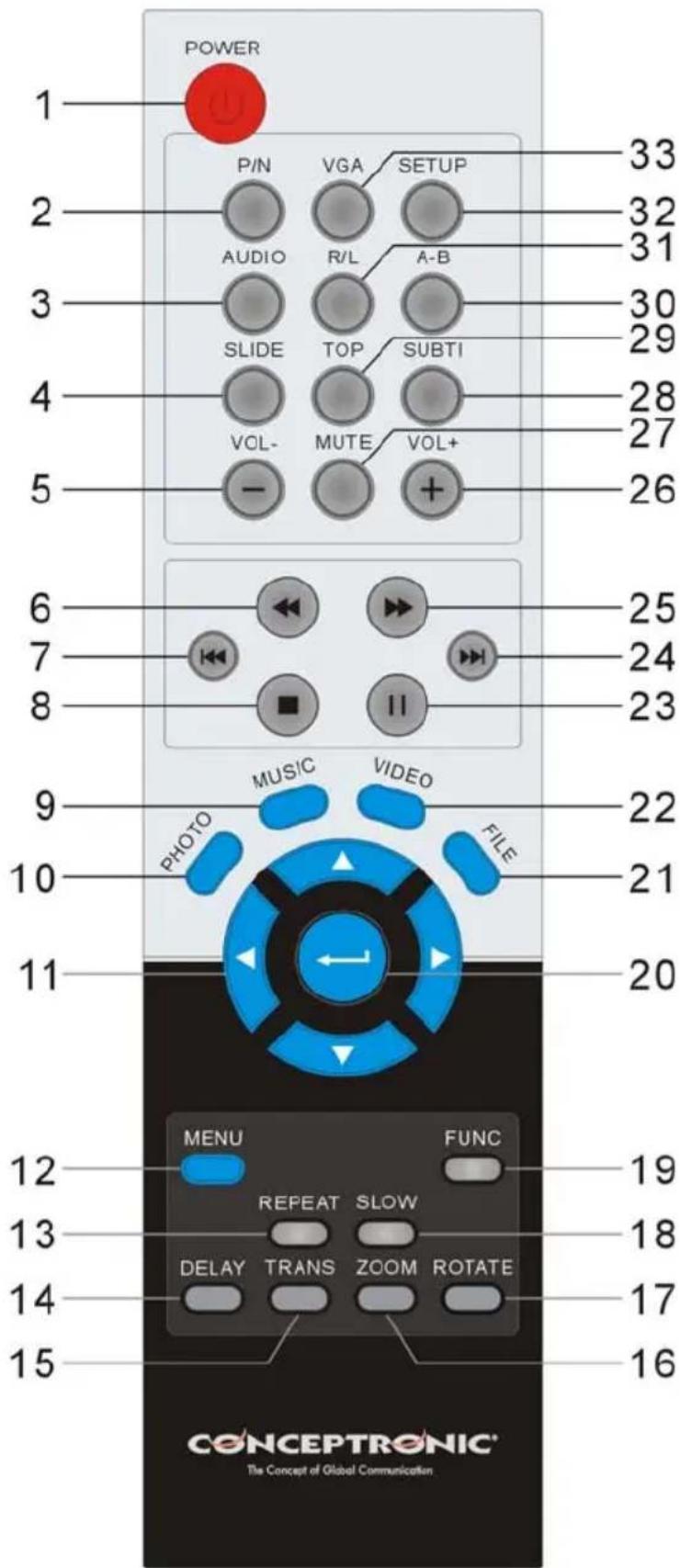

4.1 Explication des fonctions de la télécommande

\( N^o \)	Description \( N^o \) Description
1	POWEREntrer ou sorting du mode Standby. (ON/OFF)
2	P/N Sélectionne le système video. (PAL / NTSC)
3	AUDIO Sélectionne le courant audio.
4	SLIDE Entre en mode presentation de diapositives en musique ou en mode lecture pas à pas.
5	VOL-Réduit le volume
6	FRRetour Rapide
7	PREVPassé au fichier précédent ou à la page précédente.
8	STOPArrêt de la reproduction.
9	MUSICBouton d'accès direct à la musique.
10	PHOTOBouton d'accès direct aux photos.
11	BOUTONS DE DIRECTIONDéplace le curseur
12	MENUPrésente la LISTE du DISPOSITIF ou la BIBLIOTHEQUE DE FICHIERS (si seul un dispositif est branché).
13	REPEATSélectionne un mode de répétition.
14	DELAY Sélectionne le début de la presentation de diapositives (y compris la presentation de diapositives en musique)
15	TRANS Sélectionne un mode de transition ou un type d'égalisateur de musique.
16	ZOOMZoom + ou - des photos.
17	ROTATEFaire tourner les photos.

8	SLOW Reproduction lente
9	FUNC Présente les informations sur le fichier ou le menu de fonctions du fichier.
20	ENTER Confirme la sélection.
21	FILE Présente la Structure du Répertoire du dispositif
22	VIDEO Bouton d'accès direct aux videos.
23	PAUSE Pause pendant la lecture
24	NEXT Passe au fichier suivant ou à la page suivante.
25	FF Avance Rapide
26	VOL+ Augmente le volume
27	MUTE Passe en mode sourdine ou annule le mode sourdine.
28	SUBTI Sélectionne le sous-titre MPEG4.
29	TOP Passe en haut du réseau.
30	A-B Reproduit un intervalle de manière répétée. Appuyez une fois sur le bouton pour sélectionner le Point de départ <A>; Appuyez de nouveau sur le bouton pour sélectionne le Point d'arrivée <B>; l'intervalle A-B sera répété; Appuyez de nouveau sur le bouton pour annuler. Uniquement valable en mode video, pas en mode musique.
31 R / L	Sélectionne la sortie audio. droite, gauche et stéreo.
32	Configuration Fonction régles
33	VGA Sélectionne le Signal de Sortie Video.

FRANÇAIS

Le portée de fonctionnement de la télécommande est d'environ 5 metres.

1. Orientez la télécommande vers la face avant de l'appareil.

L'angle de réception est d'environ +/- 30 degrés dans un rayon de 5 metres.

1. Substituez les batteries lorsque ces dernières sont faibles ou épuisées.

5.1 Fonctionnement de base

1. Branchez l'adaptateur électrique à une prise de courant et connectez son autre extrémité à l'adaptateur de l'appareil.
2. Branchez le dispositif à l'aide de la prise électrique à l'arrière du dispositif. La LED d'alimentation s'allume en bleu. Le dispositif est à présent prét à fonctionner.

Lorsqu'il n'y a aucun autre dispositif connecté sur le CMED3PLUS, il affiche la BIBLIOTHEQUE DE FICIHERS avec les contenus de votre Disque dur (s'il n'y a qu'une seule partition). Lorsqu'un Dispositif USB (Comme un Disque dur ou un lecteur de mémoire flash USB) ou une Carte de Mémoire est branché sur le CMED3PLUS, l'écran présente la LISTE du DISPOSITIF avec tous les dispositifs trouvés. Si le dispositif connecté contient une grande quantité de fichiers, le système peutmettre quelques secondes à détecter le dispositif. Veuillezattendre l'écran de LISTE DE DISPOSITIF / BIBLIOTHEQUE DE FICIHERS.

Remarques :

• En général, il n'est pas nécessaire de changer votre système video (PAL/NTSC), mais si le téléviseur n'est compatible qu'avac NTSC ou PAL, vous devrez appuyer sur la touche P/N pour selectionner le système de couleur correspondant au système de votre TV.
• Si le mode AUTO START est activé (appuyez sur la touche SETUP -> SETUP MENU -> PREFERENCES -> AUTO START -> ON), tous les fichiers se trouvant dans les dispositifs connectés seront lus automatiquement ; en appuyant sur la touche ■ / STOP, vous pouvez stopper la lecture automatique et faire afficher la liste de tous les fichiers de la partition sélectionnée.
• Appuyez sur l'une des touches / pour déplacer le curseur, et utilisez la touche ENTER pour confirmer votre selection (pour entrer dans la liste des medias, dans les repertoires de fichiers, ou pour commencer à dire les fichiers).
• Appuyez sur la touche / STOP pour stopper la lecture et pour revenir à FILE LIBRARY (répertoires des fichiers).
• Appuyez sur la touche MENU pour revenir à DEVICE LIST (liste des apparciels) ou à FILE LIBRARY (répertoires des fichiers).
  Appuyez sur la touche / POWER pour entrer/sorting du mode stand-by.
• Nous vous conseillons de débrancher l'appareil du secteur si vous prévoyez de ne pas l'utiliser pendant une longue période.

5.2 Fonctionnement plus détaillé

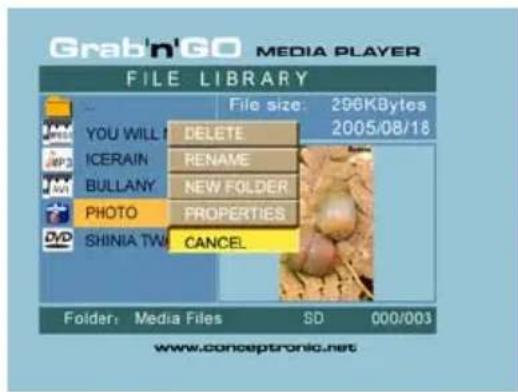

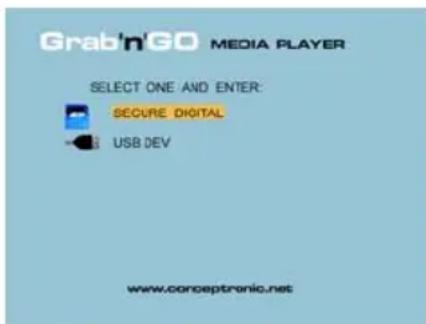

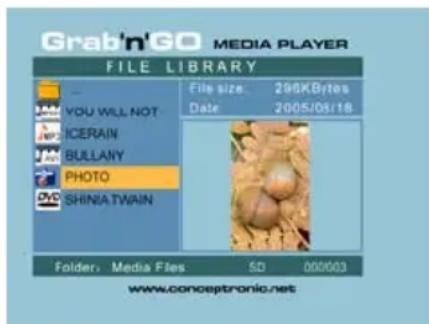

FILE LIBRARY (répertoires des fichiers)

Sieldom dispositif externe n'est branché sur le CMED3PLUS (seul le disque dur interne est present), la BIBLIOTHEQUE DE FICHIERS s'affiche a I'ecran de TV lorsque vous appuyez sur le bouton / POWER pour entrer en mode de fonctionnement (illustré ci-apres).

Si plusieurs dispositifs sont connectés (stylo mémoire USB, carte à mémoire), le menu DEVICE LIST (liste des apparêils) apparaître tout d'abord à l'écran de votre TV en appuyant sur la touche / POWER. Appuyez sur les touches ↓/▼ pour déplacer le curseur, et appuyez sur la touche ←/ ENTER pour aller dans le menu FILE LIBRARY (répertoires des fichiers).

REMARQUE :

Cette opération peut tarder quelques instantes avant de pouvoir acceder au menu. Avant d'afficher le menu, votre(vos) dispositif(s) connecté(s) seront indexés. Vous verrez apparaitre à l'écran : SEARCHING. Cela signifie que tous les fichiers reconnus seront indexés et disponibles à travers votre menu.

LIST DES APPAREILS

DOSSIERS DE FICHIERS

Pour changer d'appareil connecté :

Si plusieurs dispositifs sont connectés au CMED3PLUS, vous pouvez appuyer sur la touche MENU pour aller dans la DEVICE LIST (liste des apparciels) afin de selectionner un autre apparéil en appuyant sur l'une des touches , puis sur la touche ENTER.

6. Configuration pour films, musique et photographies

Le CMED3PLUS de Conceptronic dispose de 3 modes de fonctionnement principaux :

• Play & watch movies (reproduire des films)
• Play & listen to Music (écouter de la musique)
• Play & watch Photos (voir des photographies)

6.1 Fonctions du mode Play & watch movies (reproduction des films)

Reproduction de films

Le CMED3PLUS est compatible avec plusieurs formats videos : MPEG2/1, MPEG 4 (XVID, VOB), avec la compatibilité audio des formats MP3, AC3, AAC et MPG1/2 pour les morceaux audio des films).

Fonctions avancées pour la reproduction de films video

Compatibilité video MPEG4 avec les sous-titres de texte.

FRANÇAIS

Le CMED3PLUS de Conceptronic est compatible avec les fichiers de sous-titres .SMI, .SRT, .SUB et .SSA.

Si le fichier de sous-titre a le même nom que le fichier de video selectionné (seule l'extension change), le fichier de sous-titre sera automatiquement charge lorsque le fichier MPEG4 sera produit.

Si le fichier de sous-titres presente un nom différent, vous devrez alors selectionner le fichier de sous-titres; appuyez sur la touche SUBTI de la télécommande puis selectionner le fichier du film correspondant (les deux fichiers seront alors associés). Appuyez sur la touche / ENTER pour commencer la reproduction du film.

Répétition d'un intervalle

Pour lire de maniere repetee un intervalle video preselectionne, appuyez sur la touche A/B.

Canaux audio

Appuyez sur la touche R/L de la télécommande pour obtenir successivement les modes Mono gauche, Mono droite ou le son stéreo.

Certsains fichiers MPEG2/VOB contiennent deux ou plusieurs canaux audio ; appuyez sur la touche AUDIO pour obtenir les différentes gammes : 1-1/8-1-8/8-2-1/8-2-8/8, 3-1/8-3-8/8 (total : 24 possibilités audio). Si un film lu ne presente pas de son, appuyez sur la touche AUDIO afin de déterminer le bon canal audio lui correspondant.

Si vous passez à un autre fichier MPEG2/VOB, vous pouvez perdre le son. Pour éviter cela, appuyez sur la touche SETUP pendant la lecture pour memoriser le type de canal audio en cours d'utilisation. Cette fonction gardera ce canal audio sélectionné pour tous les fichiers.

Reproduction de filmsVIDEOS

Pendant la lecture d'un film video, appuyez sur la touche SLIDE pour obtenir une visualisation image par image.

Dans ce mode, les photographies seront affichées de manière continue.

Pendant la lecture de films vidés, appuyez sur les touches / pour faire défiler rapidement en avant / en arrêté, et appuyez sur la touche ENTER/ pour revenir à la vitesse normale.

Touché d'accès direct à votre réseau de documents video

Vous pouvez creer 1 repertoire de documents videos auquel vous pouvez acceder directement en appuyant sur la touche VIDEO de la télécommande. Creez un repertoire appelé «VIDEO *** » (*** peut être modifie autant de fois que vous le voudrez) dans la racine du disque dur et copiez-y vos fichiers videos.

Une fois la lecture lancée, si vous appuyez sur la touche VIDEO, l'application lira automatiquement le fichier.

REMARQUE :

Si vous creez plus d'un repertoire dont le nom commence par « VIDEO ***», l'application n'ouvrira que le premier réseau.

REMARQUE :

La plupart des Codecss videos sont compatibles avec voire CMED3PLUS ( comme XviD, AVI, MPEG2, etc.) mais il se peut que certains fichiers utilisent un Codec qui n'est pas inclus dans voire CMED3PLUS.

Si vous essayez de dire un fichier utilisant un Codec non compatible, le message suivant apparaitra : « CODEC NOT SUPPORTED »

FRANÇAIS

6.2 Fonctions du mode Play & listen to the music (écouter de la musique)

Écouter de la musique

Le CMED3PLUS de Conceptronic dispose de plusieurs modes you permectant d'ecouter de la musique (les formats WAV, MP3 et WMA sont compatibles).

Pour dire des fichiers musicaux :

Appuyez sur la touche Menu et selectionner le bon repertoire dans lequel se trouvent les fichiers à litre. Le morceau apparait à l'écran et vous pouvez configurer l'égaliseur (en appuyant sur la touche TRAN S de votre télécommande)

Si you voulez repeter la lecture d'un morceau, vous pouvez selectionner :

Random: lecture des morceauxCHOIS DE MAJIERe aleatoire.

Shuffle: lecture des morceaux selon un ordre prédéfini au hasard.

Single: Lecture d'un seul morceau sélectionné

Folder : Lecture d'un seul repertoire sélectionné.

REP-one: Répétition d'un morceau sélectionné jusqu'à ce que vous arrêtiez.

Folder repeat: Repétition du repertoire sélectionné jusqu'à ce que vous arrêtiez.

Pendant la lecture de fichiers musicaux, vous pouvez appuyer sur la touche / pour modifier la vitesse de reproduction et sur ENTER/ pour revenir à la vitesse normale.

Touché d'accès direct au réseau de fichiers musicaux

Vous pouvez creator 1 repertoire de fichiers musicaux auquel vous pouvez acceder directement en appuyant sur la touche MUSIC de la télécommande. Creez un repertoire appelé « MUSIC *** » (****) peut être modifié autant de fois que vous le voudrez) dans la racine du disque dur et copiez-y vos fichiers musicaux. Une fois la lecture lancée, si vous appuyez sur la touche MUSIC, l'application lira automatiquement le fichier.

REMARQUE :

Si vous creez plus d'un repertoire dont le nom commence par « MUSIC ***», l'application n'ouvrira que le premier repertoire.

6.3 Fonctions du mode Play & watch photos (voir des photographies)

Pendant la visualisation de photographies, vous pouvez utiliser la touche ROTATE pour en modifier l'orientation. Par défaut, le message de rotation des photos est mémorisé jusqu'à ce que l'appareil soit étant ou revenu en mode stand-by. Si vous ne souhaitez pas conserver le message de rotation, vous pouvez désactiver cette fonction à travers SETUP MENU -> GENERAL SETUP -> ORIENTATION -> OFF.

Pendant la visualisation des photographies, vous pouvez utiliser la touche TRANS pour modifier la transition entre chaque photo. Le mode de transition par défaut peut être modifié à travers SETUP MENU -> SLIDESHOW SETUP -> TRANSITION.

MODE 01: PLEIN ÉCRAN

MODE 02:ALÉATOIRE

MODE 03: BALAYAGE: DU HAUT VERS LE BAS

MODE 04: BALAYAGE: DU BAS VERS LE HAUT

MODE 05 : BALAYAGE : DU HAUT/DU BAS VERS LE MILIEU

MODE 06: BALAYAGE: DU MILIEU VERS LE HAUT/LE BAS

MODE 07:EFFET DE RIDEAU HORIZONTAL:DU HAUT VERS LE BAS

MODE 08 : BALAYAGE : DE LA GAUCHE VERS LA DROITE

MODE 09 : BALAYAGE : DE LA DROITE VERS LA GAUCHE

MODE 10: BALAYAGE: DE LA GAUCHE/DROITE VERS LE MILIEU

MODE 11: BALAYAGE: DU CENTRE VERS LA GAUCHE/DROITE

Zoomer sur les photographies

Appuyez sur la touche ZOOM pour entrer ou sortir du mode ZOOM ou pour modifier le taux de zoom. Lorsqu'une photographie est agrandie, vous pouvez utiliser les touches ↓/↓ pour la déplacer.

Music-slide-show (visualisation de photos avec fond musical)

Selectionnez une photographie et appuyez sur la touche SLIDE pour commencer. Si vous n'appuyez pas sur la touche SLIDE, vous n'obtiendrez pas de musique et les images seront presentses sans aucun fond musical. Si aucune musique n'est disponible dans le repertoire, la fonction SLIDE n'est pas disponible. Vous doivent appuyer sur la touche / ENTER pour obtenir une visualisation des images sans fond musical.

En mode SLIDE, seuI les fichiers musicaux et les photographies d'un meme repertoire peuvent etre Ius. REMARQUE : dans ce mode, les fonctions ROTATE/ZOOM ne sont pas disponibles.

Vous pouvez interrompèr la visualisation d'une photographie en appuyant une première fois sur la touche PAUSE (vous continuerez à entendre la musique de fond). Appuyez à nouveau sur PAUSE pour arrêté la musique. Appuyez sur la touche ←/ENTER pour relancer la presentation. Vous pouvez configurer un temps d'apparition entre deux photographies en appuyant sur la touche DELAY. Ce temps d'intervalle par défaut est configuré à travers SETUP MENU -> PREFERENCES -> DELAY. Appuyez sur la touche TRANS pour changer de transition. Appuyez sur la touche REPEAT pour visualiser les photographies de manière répetée.

Touché d'accès direct à votre réseau de photographies

Vous pouvez creer 1 repertoire de photographies auquel vous pouvez acceder directement en appuyant sur la touche PHOTO de la telecommande. Creez un repertoire appelé « PHOTO *** » (** * peut être modifie autant de fois que vous le voudrez) dans la racine du disque dur et copiez-y vos fichiers de photographies. Une fois la visualisation lancée, si vous appuyez sur la touche PHOTO, l'application lira automatiquement le fichier.

REMARQUE :

Si vous creez plus d'un réseau dont le nom commence par « PHOTO ***», l'application n'ouvrira que le premier réseau.

FRANÇAIS

6.4 Fonctionnement du mode FILE LIBRARY (répertoires des fichiers)

• Utilisez les touches pour selectionner un fichier ou un repertoire; la touche / (PREV/NEXT) permet de faire defiler vers le haut ou vers le bas. Si une photographie ou un fichier video est selectionné, sa pré-visUALisation et l'information correspondante apparaitront à droite de l'écran TV. Si un fichier musical est selectionné, la musique commencerera, avec l'information correspondante apparaisant à droite de l'écran.
• Vous pouvez appuyer sur la touche TOP pour déplacer le curseur vers le haut de la liste des fichiers ou pour selectionner facilement un autre repertoire.
• Appuyez sur la touche / ENTER pour activer le mode en plein écran (si vous étés en train d'écouter des fichiers musicaux, l'écran MUSIC EQUALIZER apparaitra). Appuyez sur la touche / STOP pour sortir du mode plein écran.
• Appuyez sur la touche REPEAT pour selectionner parmi les modes de lecture suivants : RANDOM / SHUFFLE / SINGLE / FOLDER / REP-ONE / FOLDER REPEAT.
• En mode STOP, appuyez sur la touche FUNC pour ouvrir ou fermer un menu flottant correspondant au fichier.

DELETE : permet de supprimer directement un fichier ou un repertoire selectionné.

RENAME: permet de renomer un fichier ou un repertoire selectionné.

NEW FOLDER: permit de creer un nouveau repertoire.

PROPERTIES: fait apparaitre/referme le menu d'information sur le fichier : taille, date, et format.

FRANÇAIS

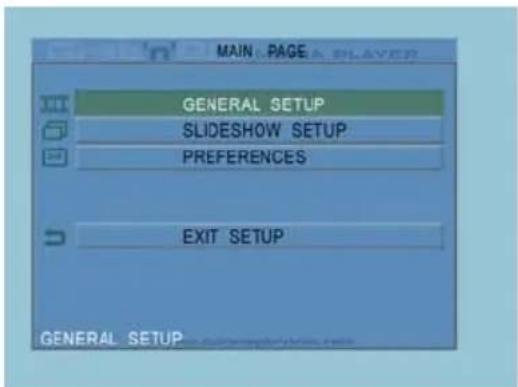

7. Menu de configuration (SET UP)

En mode STOP, appuyez sur la touche SETUP pour entrer dans le menu SETUP.

Appuyez sur la touche pour déplacer le curseur, puis appuyez sur la touche / ENTER pour confirmer toute selection; appuyez sur la touche SET UP une fois l'opération terminée.

• ORIENTATION : contient l'information de rotation.

Options: ON, OFF

Valeur par défaut : ON

• ÉCRAN TV

Valeur par défaut : NORMAL/PS

• SYS TV: permet de sélectionner le système video.

Options: MULTI. SYSTEM, NTSC, PAL

Valeur par défaut: MULTI. SYSTEM

SORTIE SPDIF

• ÉCONOMISEUR D'ÉCRAN : permet d'activer le mode économiqueur d'écran ; l'image de l'économiseur d'écran apparait lorsque l'appareil s'arrête de

fonctionner ou au bout de quelques minutes, lorsque

l'image est congelée. Cet économisér d'écran peut éviter que l'écran ne soit endommagé.

• Options: ON, OFF

Valeur par défaut : ON

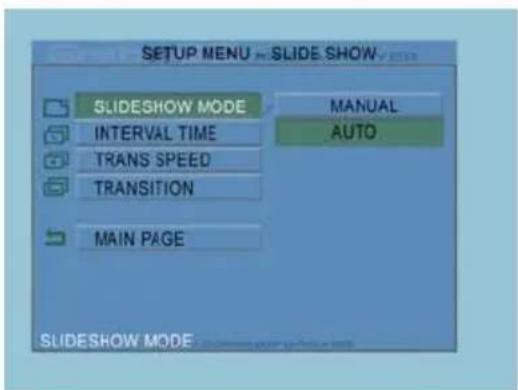

7.2 Présentation de diapositives (Slideshow setup)

• MODE SLIDE-SHOW (SLIDESHOW MODE)

Options:MANUEL, AUTO

Valeur par défaut : AUTO

TEMPS D'INTERVALLE (INTERVAL TIME) :

Permet de fixer le temps d'intervalle entre deux photographies.

Options : UNE SECONDE, TROIS

SECONDES, CINQ SECONDES, DIX SECONDES

Valeur par défaut : TROIS SECONDES

VITESSE DE TRANSITION (TRANS SPEED)

Options: RAPIDE, LENT

Valeur par défaut : RAPIDE

TRANSITION

Options: PLEIN ÉCRAN, ALEATOIRE, DÉBUT -> FIN, FIN -> DÉBUT, DÉBUT/FIN -> MILIEU, MILIEU -> DÉBUT/FIN, EFFET DE RIDEAU: DÉBUT -> FIN, GAUCHE -> DROITE, DROITE -> GAUCHE, GAUCHE/DROITE -> MILIEU, MILIEU -> GAUCHE/DROITE, IMPLOSION, EFFET DE RIDEAU:

GAUCHE DROITE, FONDU ENCHAINE

Valeur par défaut : ALEATOIRE

FRANÇAIS

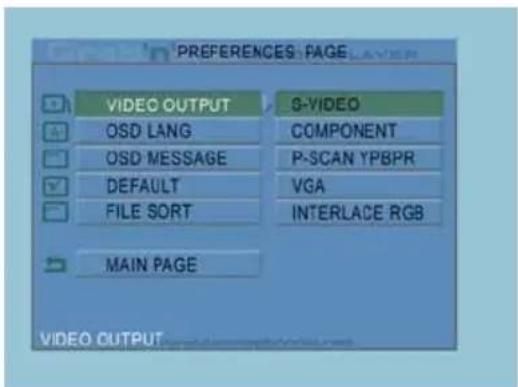

7.3 Preférences (Preferences)

SORTIE VIDEO: configure la sortie video. Options:S-VIDEO,COMPONENT,P-SCAN YPBPR, VGA et INTERLACE RGB.
- OSD LANG: selection des langages OSD.

Options: ANGLAIS, FRANÇAIS, ALLEMAND, ITALIEN, PORTUGAIS, ESPAGNOL, NÉERLANDAIS Valeur par défaut: ANGLAIS

• OSDMESSAGE:selection du message OSD pendant la lecture d'un fichier. Options:ON,OFF Valeur par default:ON

• DEFAULT: rétablit les paramètres par défaut du fabricant.
• AUTO START : lecture automatique de tous les fichiers medias des apparéils connectés.

Options:ON;OFF Valeur par default: OFF

• FILE SORT : sélection du mode de tri des fichiers du ou des appareils connectés.

Options:PAR NOM,PAR TAILLE,PAR DATE,PAR TEMPS Valeur par défaut:PAR NOM

8. Caracteristiques

Alimentation	:	100 ~ 240 V AC,
Consommation électrique : 11W (typique)
Dimensions	:	177 × 163 × 44
Système de couleur : PAL / NTSC
Fréquence de réponse : ±3 dB (20 HZ - 20 kHz
Rapport signal/bruit : ≥80 dB
Diaphonie audio : ≥70 dB
Sortie audio : 2,0 ± 0,2 V (rms)
Sortie Video	:	1,0 ± 0,2 V p-p, 75 Ω
Vitesse de Transfert des Données USB :	USB 2.0, Max. 480Mb/s
Formats de fichiers compatibles : AVI/MPG/DAT/VOB/WAV/MP3/WMA/JPG
Système de fichier compatible	: FAT32

Ces caractéristiques peuvent faire l'objet de toute modification sans préavis.

9. Conseils & résolution de possibles dysfonctionnements

Suivez les conseils figurant ci-dessous pour résoudre tout problème en cas de dysfonctionnement de votre CMED3PLUS :

LevoyantLEDd'alimentationne s'allume pas.

• Le CMED3PLUS n'est pas branché à l'alimentation électrique. Branchez l'alimentation电量 au CMED3PLUS.

L'écran n'indique rien.

• Le CMED3PLUS est en mode stand-by. Appuyez sur la touche de la télécommande pour l'allumer.

FRANÇAIS

• Une mauvaise source d'entrée est selectionnée sur votre TV. Changez de source d'entrée.
• Un mauvais système video est selectionné. Appuyez sur la touche VGA de votre télécommande pour changer de système video.
• Le cable video n'est pas bien branché. Vérifiez s'il est correctement connecté.

Absence de son.

• Le cable audio n'est pas bien branché. Vérifiez s'il est correctement connecté à votre TV ou à leur amplificateur.
• Le CMED3PLUS est connecté à un amplificateur, et ce dernier est étant. Allumez l'amplificateur.
• Le signal audio du fichier MPEG2 ou VOB n'est pas bien définir. Appuyez sur la touche AUDIO de la télécommande pour l'ajuster en fonction du bon signal audio.
• La fonction de sourdine Mute est activée. Appuyez sur la touche MUTE de la télécommande pour la désactiver.
• Le CMED3PLUS fonctionne en mode FF/FR. Appuyez sur la touche / ENTER de la télécommande pour revenir en mode normal de lecture.

Distorsion d'image à l'écran.

• Le CMED3PLUS fonctionne en mode FF/FR. Appuyez sur la touche / ENTER de la télécommande pour revenir en mode normal de lecture.
• Un film en format PAL est produit en mode NTSC ou vice-versa. Appuyez sur le bouton P/N de la télécommande pour modifier les paramétres d'affichage.

En appuyant sur la touche SLIDE, le système se fige.

• Le repertoire en lecture contient beaucoup de photographies ou de fichiers musicaux. Le temps de demarrage sera long avant de commencer la presentation sous forme de diapositives avec fond musical. Soyez patient.

La télécommande ne fonctionne pas.

• Orientez directement la télécommande vers le récepteur du CMED3PLUS, dans un rayon de +/- 30 degrés.
• Utilisez la télécommande à moins de 5 mètres de l'appareil.
• La batterie de la télécommande doit être substituée.

Les sous-titres du film reproduit ne s'affichent pas.

• Un fichier AVI est produit, mais le fichier de sous-titrage a un nom de fichier différent. Voyez le paragraphe 6.1 pour savoir comment afficher les sous-titres.
• Un fichier VOB est reproduit. Le CMED3PLUS ne supporte pas les sous-titres sur les fichiers VOB.

Lorsque you essayez de dire une video, le message "CODEC NON SUPPORTÉ" s'affiche.

• Le fichier de film est créé avec un codec non supporté par le CMED3PLUS.

Consultez le site web www.conceptronic.net pour connaître la liste des codecs supportés par le CMED3PLUS.

Le CMED3PLUS ne lit pas toutes les partitions / contenus du Disque dur.

• La partition du Disque dur n'est pas primaire. Fragmentez de nouveau le disque dur et vérifie que toutes les partitions sont bien primaires.
• La partition n'est pas formatee en FAT32. Formatez de nouveau la partition avec le Systeme de fichier FAT 32.
• AAucun fichier média n'est present sur la partition Sélectionnée.

Quelles Cartes de Mémoire sont supportées par le CMED3PLUS ?

Le CMED3PLUS lit toutes les principales families de Carte de memoire comme :

Memorystick (MS), Secure Digital (SD), Multimedia Card (MMC), Smart Media Card (SM), Compact Flash (CF), Microdrive (MD). Consultez le site web www.conceptronic.net pour connaître la liste des Cartes de mémoire supportées par le CMED3PLUS.
