MANUALE UTENTE CMED3PLUS CONCEPTRONIC

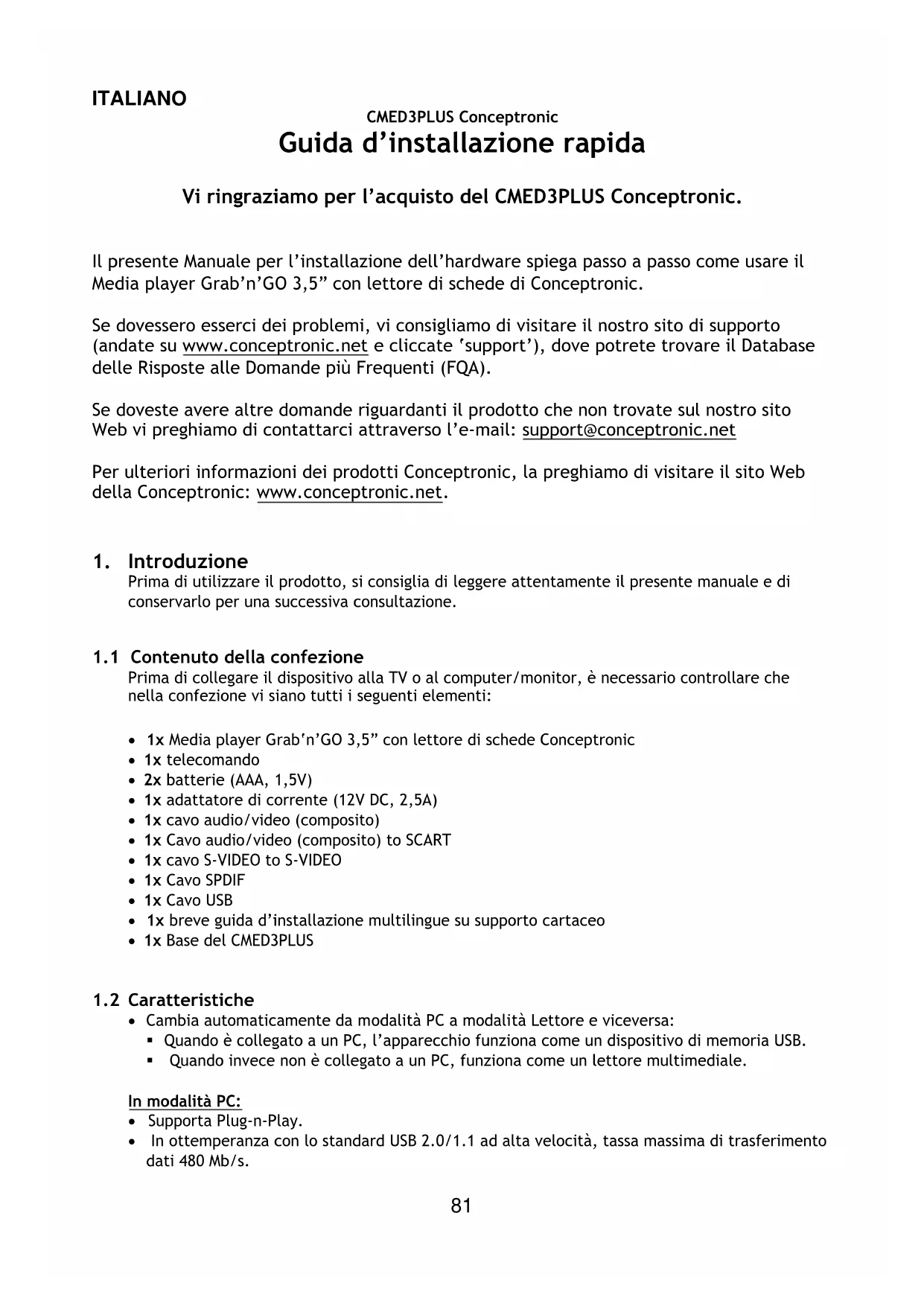

Guida d'installazione rapida

Vi ringraziamo per l'acquisto del CMED3PLUS Conceptronic.

Il presente Manuale per l'installazione dell'hardware spiega passo a passo come usare il Media player Grab'n'GO 3,5" conlettore di schede di Conceptronic.

Se dovessero esserci dei problemi, vi consiglio di visitare il nostro site di supporto (andate su www.conceptronic.net e clicate 'support'), dove potrete trovare il Database delle Risposte alle Domande più Frequenti (FQA).

Se dovesto averere altre domande riguardanti il prodotto che non trovate sul nostro除去 Web vi preghiamo di contattarciattraverso l'e-mail: [e-mail]

Per ulteriori informazioni dei prodotti Conceptronic, la preghiamo di visitare il site Web della Conceptronic: www.conceptronic.net.

1. Introduzione

Prima di utilizzare il prodotto, si consiglia di leggere attendamente il presente manuale e di conservarlo per una successiva consulazione.

1.1 Contenuto della confezione

Prima di collegare il dispositivo alla TV o al computer/monitor, è necessario controllare che nella confezione vi siano tutti i seguenti elementi:

1x Media player Grab'n'GO 3,5" con lettuce di schede Conceptronic
- 1x telecomando
- 2x batterie (AAA, 1,5V)
1x adattatore di corrente (12V DC, 2,5A)
- 1x cavo audio/video (composito)
- 1x Cavo audio/video (composito) to SCART
- 1x cavo S-VIDEO to S-VIDEO
- 1x Cavo SPDIF
- 1x Cavo USB
- 1x breve guida d'installazione multilingue su supporto cartaceo
- 1x Base del CMED3PLUS

1.2 Caratteristiche

• Cambia automaticamente da modalità PC a modalità Lettore e viceversa:
• Quando è collegato a un PC, l'apparecchio funzione come un dispositivo di memoria USB.
• Quando inceve non è collegato a un PC, funziona come unlettore multimediae.

In modalità PC:

Supporta Plug-n-Play.
- In ottemperanza con lo standard USB 2.0/1.1 ad alta velocità, tassa massima di trasferimento dati 480 Mb/s.

In modalitàlettore:

• Supporta unità disco rigido, dispositivi USB e schede di memoria.
• Supporta diverse lingue: inglese, olandese, spagnolo, francese, italiano, tedesco e portoghese
• Supporta molteplici partizioni dell'unità disco rigido.
• Anteprima dei file multimediali.
• Supporta l'opzione di sottotitolazione (.SMI/.SRT/.SUB/.SSA) per MPEG4 (AVI), risoluzione D1.
  Supporta AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, JPG.
• Sono supportati diversi Codec. Controllare sul site web l'elenco completo dei Codec supportati.
  Uscite: composita video / component video / RCA audio / audio ottico / VGA / S-video.
• Conforme con PAL / NTSC.
• Modalità di ripetizione versatili.
• Operazioni di file (ELIMINA / RINOMINA / NUOVA CARTELLA / PROPRIETÀ).
  Salvaschermo.

• Le immagini possono essere visualizzate in diverse maniere

• Presentazione (riproduzione di diapositive) con musica di fondo.
  14 modalità di dissolvenza; intervallo della visualizzazione variabile.

• Funzioni di zoom, rotazione, spostamento.

• I file possono essere organizzati in base al nome, alle dimensioni, al tempo o al tipo.

1.3 Avvertenze

• Non cercare di smontare l'adattatore di corrente accluso, poiché ciò potrebbe provocare danni dovuti all'alto voltaggio. Nel caso in cui sia necessario riparare l'adattatore, vi preghiamo di rivolgervi al loro rivenditore o al Centro di Assistenza di Conceptronic.ic.
• Mantenere il dispositivo lontano da fonti di estrema umidità.
  Non immershere il dispositivo o esporlo a liquidi.
• Nel caso in cui il disposativo non venga utilizzato per un lungo periodo di tempo, scollegare l'adattatore di corrente.
• Astenersi dall'usare il dispositivo in luoghi nelle vicinanze di combustibili.
• Quando non più funzionanti, sostituire le batterie del telecommando con altre pile dello stesso tipo. Smaltire opportunistamente le batterie scariche, e se possibile riciclarle. Per evitare problemi di corrosione, estrarre le batterie dal telecommando nel caso in cui questo non venga utilizzato per un lungo periodo di tempo.
• Mantenere il telecomando lontano da fonti di umidità estrema; non farlo cadere.
  Nonutilizzareiltelekomando in presenza di un'intensa illuminatione solare.
• NON far cadere, urtare o colpire MAI il disposativo.
• Per evitarne il surriscaldamento, non copriere mai il disposativo.
• Il CMED3PLUS supporta esclusivamente il file system FAT / FAT32 (NTFS non è supportato).

AVVERTENZA: Quando il formato dato al disco rigido è NTFS, il dispositorio funzionera esclusivamente dome disco rigido amovibile per computer. Formattare di nuovo il disco rigido con FAT32 per poter così attivare la funzione dilettore multimediae.

però tale operazione influirà sulla riproduzione dei filmati. Si consiglia di deframmente di tanto in tanto il disco rigido e/o i dispositivi collegati al computer.

ITALIANO

2 Funzionalità del Media Player Grab'n'GO 3,5" conlettore di schede

2.1 Descrizione della parti del CMED3PLUS

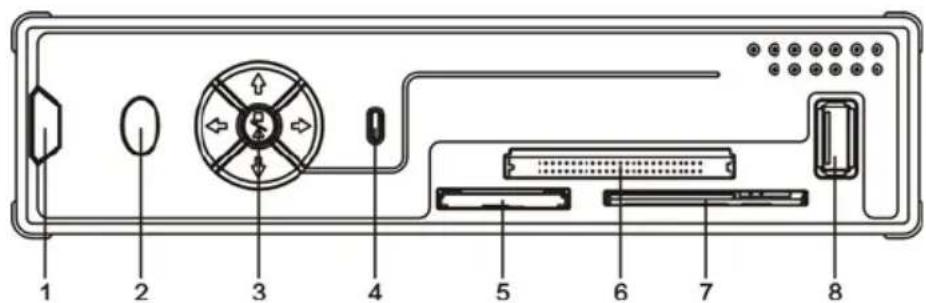

• Parte frontale

1. Ricevitore telecomando

2. LED HDD

3. Ingrasso schede SM

4. LED di accensione

5. Ingrasso schede MMC/MS/SD Card

6. Presa jack USB HOST

7. Pulsanti di controlo

8. Ingresso schede CF

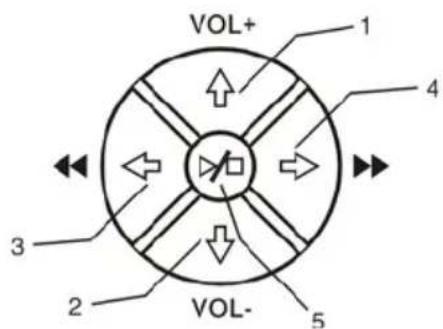

9. Pulsanti di controllo

N.	Premuto leggermente In stop	Premuto a lungo In riproduzione
1	(▲)	(VOL+)	P/N (P/N)
2	(▼)	(VOL-)	VGA (VGA)
3	(▲)	(▲)	(▲)
4	(▲)	(▲)	(▲)
5	(▲)	(▲)	(▲)

Nota: I pulsanti di controllo offrono le stesse funzioni del telecomando. Nel capitolo 4 vengono fornite spiegazioni più dettagliate di ciascun tasting.

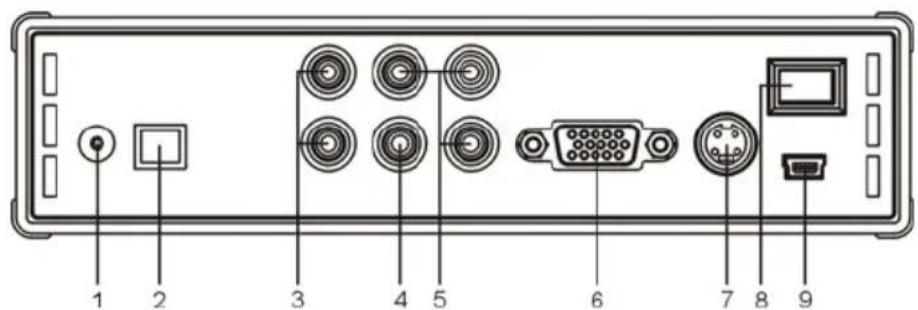

Pannello posteriore

1. Ingresso DC

2. Uscita Video

3. Uscita S-VIDEO

4. Uscita ottico

5. Uscita Component Video

6. Pulsante On-Off

7. Uscita Audio

8. Uscita VGA

9. Presa jack USB (per collegamento a PC)

ITALIANO

3 Come collegare il Media player Grab'n'GO 3,5" conlettore di schede.

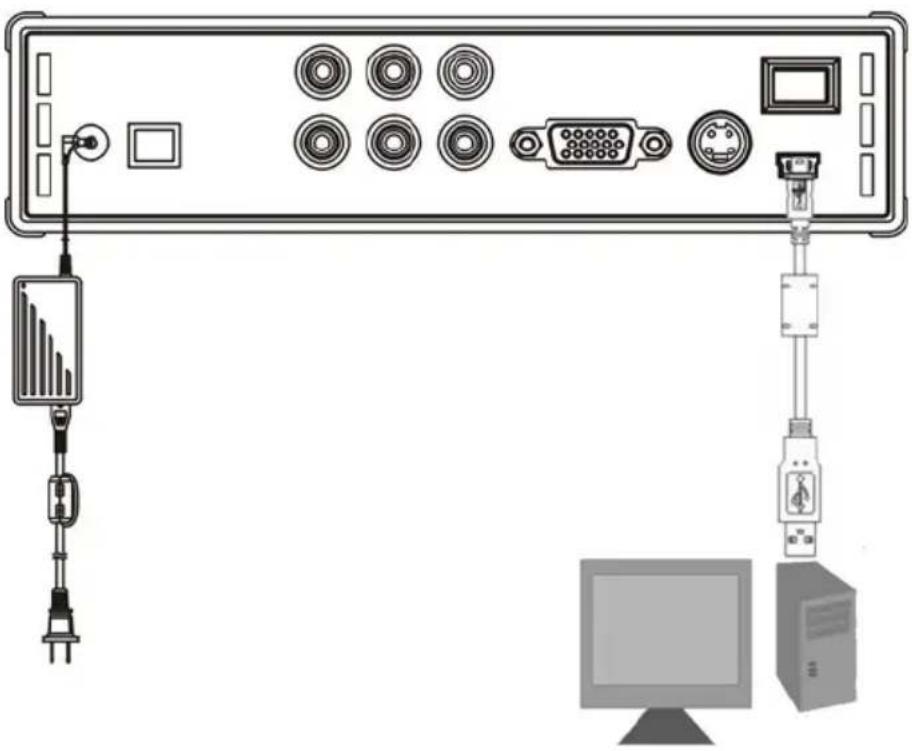

3.1 Collegamento su computer

1.Accendere computer.
2. Collegare il cavo di alimentazione al CMED3PLUS e alla presa di corrente.
3. Collegare il cavo USB al CMED3PLUS e al computer.

Il computer rileverà e configurerà automaticamente il disposativo, gli assegnerà una nuova lettera di unità, dopo di che lo utilizzato come disposativo di memoria di massa (l'unità deve essere stata previamente formattata nelsystema FAT32).

Ora è possibiletrasferire sul CMED3PLUS filmati,brani musicali,foto,ecc.

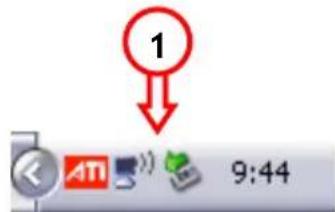

Come scollegare il CMED3PLUS dal computer

1. Fare un solo cli c sullicona di "Rimozione sicura" nel yassoio di sistema
2. Selezionare "Stop USB Mass Storage Device" (Scollegamento o rimozione di una periferica hardware) quando richiesto.
3. Attendere sono a quando apparirà il messaggio "Safe to remove Hardware" (Rimozione hardware sicura).
4. Scollegare il cavo USB.

ITALIANO

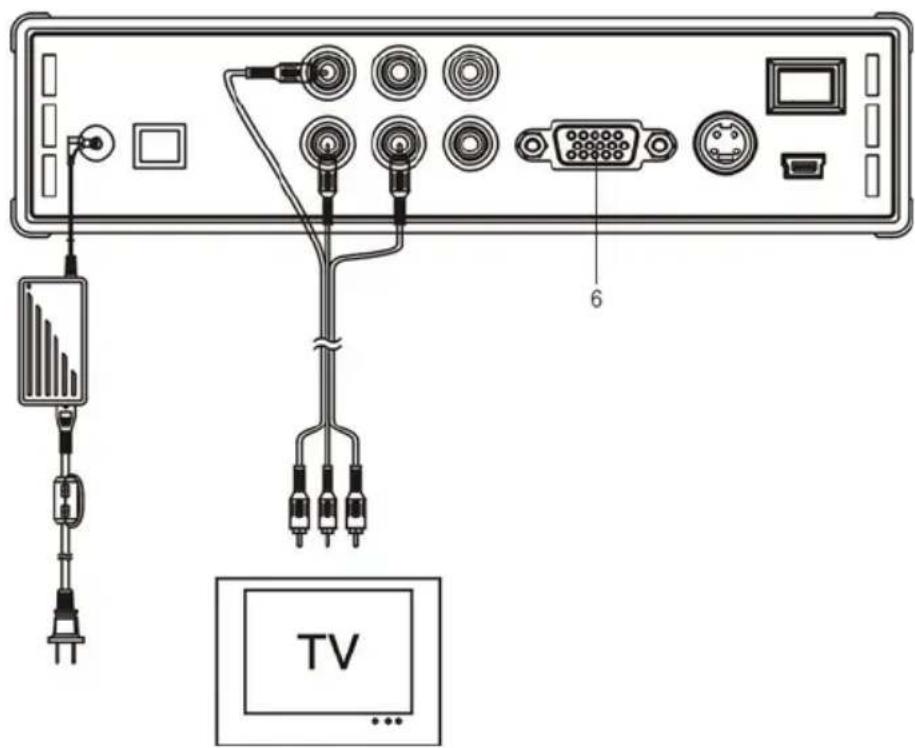

3.2 Connessione alla TV

Come collegare il dispositivo a una TV (come da illustrazione)

I tre connettori RCA (giallo, rosso e bianco) del cavo AV devono concordare con le corrispondenti prese d'ingresso della TV. Nel caso in cui la TV utilizzata non disponga di nessun ingresso composito, servirsi del cavo Scart > Composito/Audio.

Èanche possibile utilizzare l'uscita Component del Media player per collegarlo a uno schermo LCD / o a una TV al plasma (il cavo non è compreso). Per l'audio, si può essereanche l'uscita SPDIF del Media player per collegarlo all'amplificatore oagli altoparlanti (cavo compreso).

NOTA:

Il CMED3PLUS Conceptronic si può utilizzare con una TV o con un monitor.
Quando viene usata una TV si possono utilizzare le uscite S-VIDEO, Composita, Composita to SCART o Component del CMED3PLUS.. Consultare il manuale della TV per selezionare il canale d'ingresso corretto per migliorare l'uscita video del CMED3PLUS. Se il CMED3PLUS è stato utilizzato in modalità VGA, premere il pulsante del telecomando della VGA per impostare di nuovo l'uscita VIDEO sull'impianto teilevisio.

Quando viene usato un monitor, sare necessario un cavo VGA per monitor da collegare al connettore di uscita VGA (6). Premere il pulsante del telecomando della VGA (diverse volte) fino a quando il monitor si accenderà automaticamente (dopo essere uscito alla modalità di standby).

Per saltare da una modalità all'altra (VGA, TV, S-VIDEO, etc.) sare necessario premere il pulsante del telecomando della VGA.

ITALIANO

4 Il telecomando

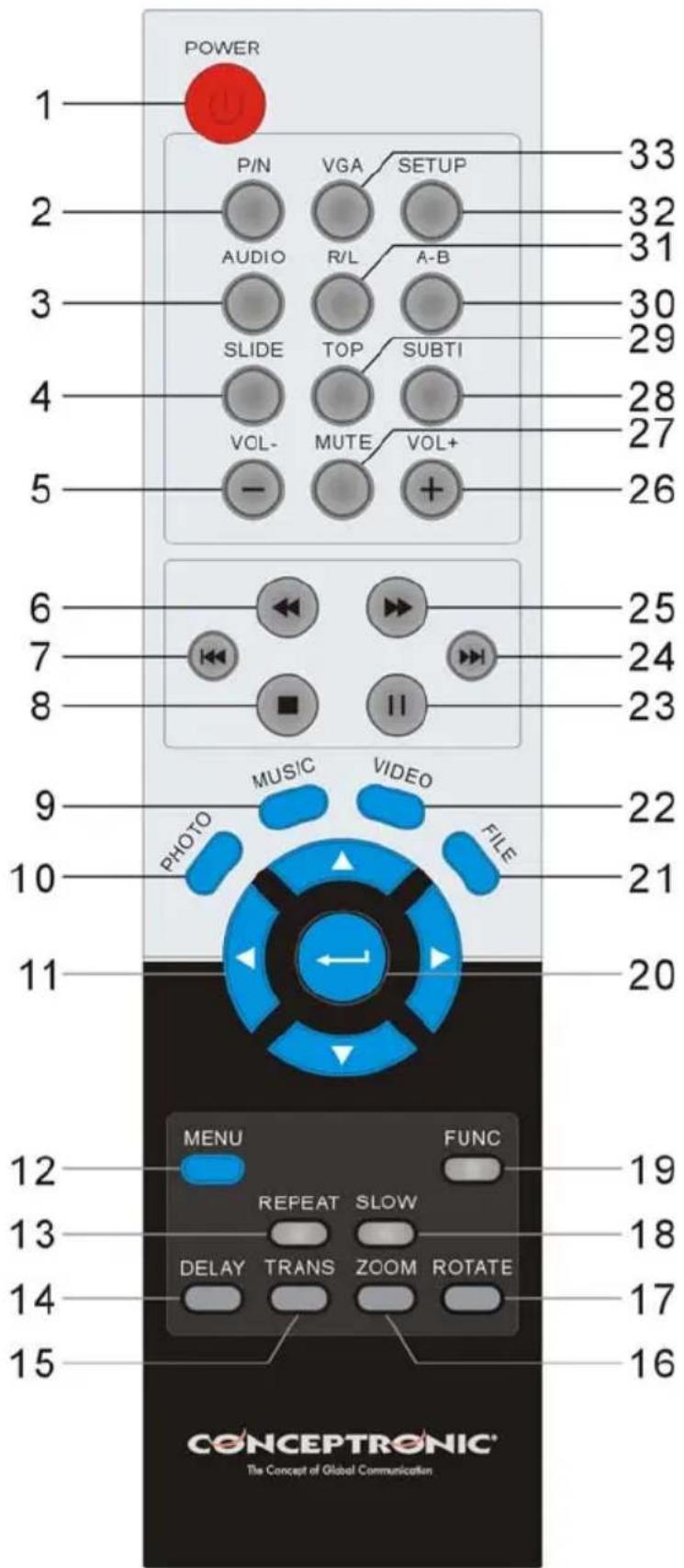

4.1 Descrizione del telecomando

ITALIANO

N.	Descrizione N. Descrizione
1	POWER (Alimentazione) Entra o esce alla modalità standby (ON/OFF)
2	P/N Serve per selezionare ilsystema video (PAL / NTSC)
3	AUDIO Seleziona il flusso audio
4	SLIDE (Presentazione) Entra in modalità di presentazione con musica o fermo imagine
5	VOL- Riduce il livello del volume
6	FR Riavolgimento veloc e
7	PREV (Indietro) Serve per aprire il file precedente o alla categoria in alto
8	STOP Interrompe la riproduzione
9	MUSIC (Musica) Pulsante di accesso diretto alla musica
10	PHOTO (Foto) Pulsante di accesso diretto alle foto
11	PULSANTI DI DIREZIONE Fanno muovere il cursore
12	MENU Mostra l'ELENCO DEI DISPOSITIVI o la BIBLIOTECA FILE (nel caso in cui ci si sia solo un dispositivo connesso)
13	REPEAT (Ripetizione) Serve per selezionare una modalità di ripetizione
14	DELAY (Ritardo) Serve per selezionare l'intervallo di tempo fra una diaposita (in modalità presentatione con musica) e l'altra
15	TRANS Seleziona una modalità di dissolvenza o un tipo di equalizzatore
16	ZOOM Serve per ingrandire o ridurre le foto
17	ROTATE (Scorrimento) Serve per far scorrere le foto

8	SLOW (Lento)La riproduzione viene realizzata lentamente
9	FUNCMostra le informazioni relative ai file o ilmenu operativo dei file
20	INTROServe per confermare la selezione
21	FILEMostra la struttura sotto forma di directory del dispositorico
22	VIDEOPulsante di accesso diretto ai video
23	PAUSE (Pausa)Serve perMETTERe in pausa una riproduzione
24	NEXT (Avanti)Serve per aprire il file successivo o alla pagina in basso
25	FFAvanzamento velocex
26	VOL+Aumenta il livello del volume
27	MUTEAttiva o disattiva l'audio
28	SUBTI (Sottotitolo)Seleziona i sottotitoli MPEG4
29	TOP (Inizio)Serve per andare all'inizio della directory
30	A-BRiproduce continuamente un intervallo selezionato. Premere una sola volta il pulsante per selezionare il punto di partenza<A>, premerlo di nuovo per selezionare il punto di arrivio<B>; inizIERà la ripetizione dell'intervallo A-B; premere di nuovo il pulsante per cancellare la ripetizione Valido solo per la modalità video; non per la modalità audio
31	R/L (Sinistra / Destra)Serve per selezionare l'uscita audio: destra, sinistra e stereo
32	SETUP (Configurazione)Configurazione delle funzioni
33	VGASeleziona il segnale di uscita video

ITALIANO

5 Informazioni importanti

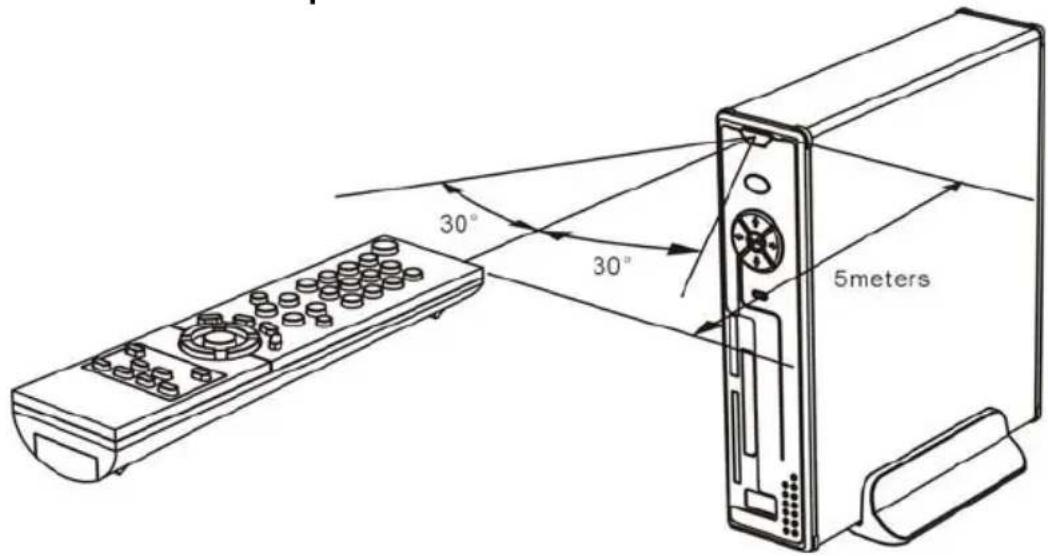

Il range operativo del telecomando è di circa cinque metri.

1. Dirigere il telecomando verso il ricevitore, posto sul pannello anteriore del dispositivo. L'angolo di ricezione è di ±30 gradi, a una distanza massima di cinque metri.
2. Sostituire le batterie quando sono deboli o non funzionano più

5.1 Operazioni di base

1. Inserire l'adattatore di corrente in una presa elettrica funzionante e collegare l'altra estremità dell'adattatore al dispositivo.
2. Accendere il dispositivo con il tasto di accensione posto sulla parte posteriore. Il LED di accensione diventerà blu. La periferica è pronta per essere usata. Nel caso in cui non vi sia nessun altro dispositivo collegato al CMED3PLUS, verrà migliorata la BIBLIOTECA FILE con il contentuto del disco rigido (se solo è presente la partizione 1). Quando,invece è collegato un dispositivo USB (come un disco rigido o un'unità flash USB) o una schedà di memoria al CMED3PLUS, sullo schermo apparirà l'ELENCO DEI DISPOSITIVI con tutte le periferiche rilevate. Se il dispositivo collegato contiene una grande quantità di file, potrebbe essere necessario un po' di tempo prima cheesso possa essere rilevato. Attendere fino a quando apparirà lo schermo relativo all'ELENCO DEI DISPOSITIVI / BIBLIOTECA FILE.

Avviso

• Di solito non è necessarioambiare ilsystema video usato (PAL/NTSC);seperò la TV supporta solo il systema NTSC o PAL, sare necessario ricorrere al pulsante P/N per selezionare un systema cromatico compatibile con il systema teilevisivo utilizzato
• Se è attenuata l'opzione di "AUTO START" (Avvio automatico), (si attiva premendo il pulsante SETUP, entrando nel SETUP MENU, poi PREFERENCES, AUTO START e ON), tutti i file dei dispositivi connessi verranno automaticamente visualizzati. Premendo il pulsante di / STOP verrà interrotta la riproduzione automatica e apparirà un elenco di tutti i file contenuti nella partizione selezionata
• Premere uno dei pulsanti 1 / 1 per spostare il cursore, e usare il pulsante / ENTER per confermare la selezione (si cui accedere alla biblioteca multimediale, alla cartella dei file o si cui avviare la riproduzione dei file).
• Premere il pulsante /STOP per interrompere la riproduzione e tornare alla BIBLIOTECA FILE
• Premere il pulsante MENU per migliorare l'ELENCO DISPOSITIVI o la BIBLIOTECA FILE.
• Premere il pulsante / Ower per entrare o uscire alla modalita standby.
• E consigilabile scollegare il dispositivo dall'alimentazione o estrarne le batterie se non verrà utilizzato per un lungo periodo di tempo.

ITALIANO

5.2 Operazioni dettagliate

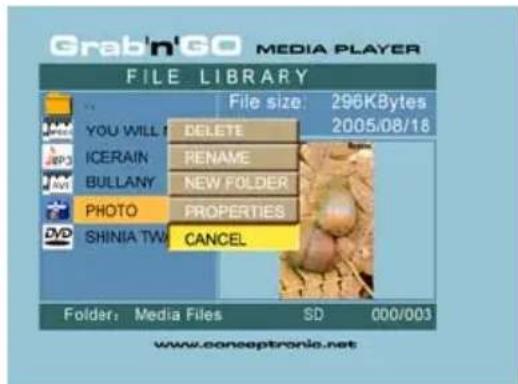

Biblioteca file

Nel caso in cui non vi sia nessun dispositivo esterno collegato la CMED3PLUS (in cui è presente solo l'unità disco rigido), sullo schermo della TV apparirà la BIBLIOTECA FILE, dopo aver premuto il pulsante 念 / POWER per entrare in modalità operativa (come da illustrazione).

Nel caso di diversi dispositivi collegati (stick di memoria USB, scheda di memoria), L'ELENCO DISPOSITIVI apparirà sullo schermo della TV, non appena verrà premuto il pulsante 念 / POWER per accedere alla modalità operativa. Usare i pulsanti 念 per spostare il cursore; premendo il tasto 念 / ENTER sare possibile accedere alla BIBLIOTECA FILE.

AVVISO:

Potrebbe essere necessario un po' di tempo prima di poter sfogliare il menu; prima di visualizzarlo, il/i dispositivo/i collegato/i verrà indicizzato. Sullo schermo apparirà la scritta: RICERCA IN CORSO. Ciò significata che tutti i file disponibili verranno indicizzati e visualizzati nel menu.

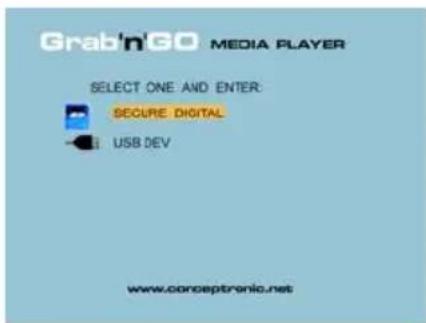

ELENCO DISPOTIVITI

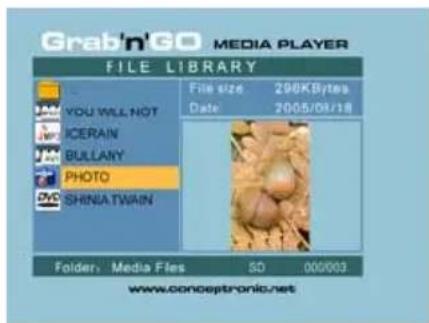

BIBLIOTECA FILE

Comeambiare il dispositivo connesso:

Nel caso in cui vi si più di un solo dispositivo connesso al CMED3PLUS, è possibile premere il pulsante MENU per accederere all'ELENCO DISPOSITIVI e selezionarme uno premendo i tasti / ENTER.

6. Configurazione film, musica e foto

IL CMED3PLUS Conceptronic è dotato di tre funzioni principali:

Consente di riproduire e vedere film
Consente di riproduire e ascoltare musica
Consente di riproduire e visualizzare foto

6.1 Come riproduire e vedere un film: opzioni

Riproducione film

IL CMED3PLUS supporta diversi formati video: MPEG2/1, MPEG4 (formati XVID, VOB) ed e in grado di supportare anche i formati MP3, AC3, AAC e MPG1/2 per la riproduzione delle traccce audio contenate nel filmato).

ITALIANO

Opzioni extra per la riproduzione di video

Supporto per la riproduzione di video MPEG4 con sottotitoli Il CMED3PLUS Conceptronic supporta i file di sottotitolazione .SMI, .SRT, .SUB o .SSA.

Se il file di sottotitolazione possiede lo stesso nome file video selezionato (con l'unica differenza nell'estensione) il file di sottotitolazione verrà caricato automaticamente durante la riproduzione del file MPEG4

Quando,ince il file di sottitolazione possiede un nome diverso, in tal caso sare necessario selezionare il file desiderato, premere il pulsante SUBTI del telecommando,喙 di che selezionare il file del FILM da riproduire (cosi verranno associati i due file).Premere / ENTER per iniziare la riproduzione del film.

Ripetizione dell'intervallo

Per riproduire continuamente un intervallo video selezionato, premere A/B.

Canali audio

Premere il pulsante R/L del telecomando per attivare l'opzione audio Mono Sinistra, Mono Destra o Stereo.

Alcuni file MPEG2/VOB possono contentere due o più flussi audio; in tal caso premere il pulsante AUDIO per selezionare fra 1-1/8~1-8/8 口 2-1/8~2-8/8, 3-1/8~3-8/8 (24 flussi audio in totale). Nel caso in cui un video non sia accompaniesato da audio durante la riproduzione, premere il pulsante AUDIO per localizzato il flusso audio appropriato.

Scambiando un file MPEG2/VOB, si potrebbe perdere l'audio nel caso in cui questo si trovi in un altro flusso. Per evitare quello problema, premere il pulsante di SETUP durante la riproduzione per "bloccare" il flusso audio in uso. Con这对于a opzione il flusso audio selezionato verrà mantenuto per tutti i file.

Riproduzione di video

Durante la riproduzione di un video, premendo il tasto SLIDE è possibile attivare la funzione di fermo immagine. In esta modalità le foto verranno riprodotte in maniera continua. Durante la riproduzione di un video, il pulsante >>/>> serve per far avanzare o riavvolgere in maniera veloce il filmato; per riportarlo alla velocità normale premere il pulsante ENTER /

Pulsante di accesso diretto alla cartella video

É possible create una cartella video, alla quale è possibile accedere direttamente premendo il pulsante VIDEO del telecomando. Creare una cartella dal nome "VIDEO ***" (in cui *** può essere sostituito da qualunque casa desideri l'utente) nella radice del disco rigido, e conservarvi i file video. Quando verrà acceso illettore multimediae e verrà premuto il pulsante VIDEO, illettore multimediae aprirà automaticamente tale cartella.

NOTA:

Nel caso in cui venga creata più di una cartella dal nome "VIDEO ***", il dispositivo aprirà solo ed esclusivamente la prima cartella.

NOTA:

Sebbene il CMED3PLUS sua in grado di supportare la maggior parte dei video Codec (come ad esempio XviD, AVI, MPEG2, ecc.), potrebbero esistere comunique file che hanno bisogno di un Codec non compreso nel CMED3PLUS.

Nel caso in cui si cerchi di riproduire un file con un Codec non supportato, apparirà il seguente messaggio: "CODEC NON SUPPORTATO".

ITALIANO

6.2 Come riproduire e ascoltare musica: opzioni

Riproduzione della musica

Il CMED3PLUS Conceptronic è dotato di diverse modalità per riproduire la musica (vengono supportati i sistemi WAV, MP3 e WMA)

Come riproduire file musicali:

Premere Menu e selezionale la cartella nella quale sono contentuti i file con la musica desiderata. Verrà visualizzata la traccia audio, dopo di che sarebbe selezioneare un'impostazione di equalizzatore (premendo il pulsante TRANs del telecomando). Se si desidera ripetere una canzone, è possibile selezionare:

Singola: per riproduire solo la canzone ancora una volta

Cartella: per riproduire solo la cartella selezionata

Random: (Riproduzione aleatoria) serve per riproduire la cartella selezionata in ordine aleatorioio.

Shuffle: (Riproduzione casuale) serve per riproduire la cartella selezionata in ordine casuale

Single: (Ripetizione singola) serve per ripetere solo il brano selezionato

Folder: (Ripetizione cartella) serve per ripetere solo la cartella selezionata.

REP-one: (Ripetizione una) continua a ripetere il brano selezionato fino a quando verrà premuto Stop.

Folder repeat: (Ripetizione cartella) continua a ripetere la cartella selezionata fino a quando verrà premuto Stop

Durante la riproduzione dei file musicali, premere il pulsante per regolare la velocità di riproduzione, dopo di che premere ENTER / per tornare alla velocità normale.

Pulsante di accesso diretto alla cartella audio

È possibile create una cartella audio, alla quale è possibile accedere direttamente premendo il pulsante MUSIC del telecomando. Creare una cartella dal nome "MUSIC ***" (in cui *** più essere sostituito da qualunque casa desideri l'utente) nella radice del disco rigido, e conservarvi i file audio. Quando verrà acceso illettore multimediae e verrà premuto il pulsante MUSIC, illettore multimediae aprirà automaticamente tale cartella.

NOTA:

Nel caso in cui venga creata più di una cartella dal nome "MUSIC ***", il dispositivo aprirà solo ed esclusivamente la prima cartella.

6.3 Come riproduire e visualizzare Foto: opzioni

Quando vengono visualizzate le foto, è possibile utilizzato il pulsante ROTATE per farle scorrere. Per default il messaggio di scorrimento restà attivo fino a quando viene spento il dispositivo o entra in modalità standby. Se si preferisce disattivare l'opzione di scorrimento, si dovrá procedere nella maniera segunte: entrare in SETUP MENU -> GENERAL SETUP -> ORIENTATION -> OFF.

Durante la riproduzione delle fotto è possible usare il pulsante TRANs per modificare la modalità di dissolventa tra una foto e l'altra.

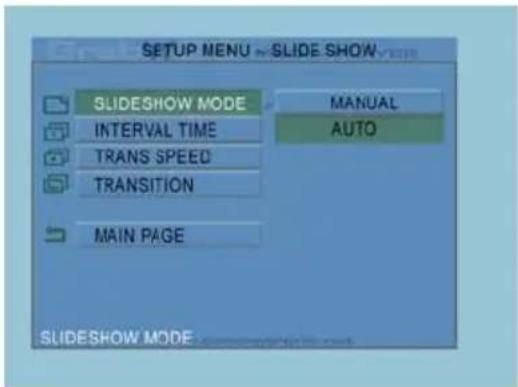

La modalità di dissolventa impostata per default può essere configurata entrando in SETUP MENU -> SLIDESHOW SETUP -> SETUP -> TRANSITION.

ITALIANO

MODALITA 01: TUTTO SCHERMO

MODALITA 02: CASUALE

MODALITA 03: DISSOLVENZA: DALL'ALTO VERSO IL BASSO

MODALITA 04: DISSOLVENZA: DAL BASSO VERSO L'ALTO

MODALITA 05: DISSOLVENZA: DALL'ALTO/BASSO VERSO IL CENTRO

MODALITA 06: DISSOLVENZA: DAL CENTRO VERSO L'ALTO/BASSO

MODALITA 07: EFFETTO TENDINA: DALL'ALTO VERSO IL BASSO

MODALITA 08: DISSOLVENZA: DA SINISTA VERSO DESTRA

MODALITA 09: DISSOLVENZA: DA DESTRA VERSO SINISTRA

MODALITA 10: DISSOLVENZA: DA SINISTRA/DESTRA VERSO IL CENTRO

MODALITA 11: DISSOLVENZA: DAL CENTRO VERSO SINISTRA/DESTRA

MODALITA 12: DISSOLVENZA: DA TUTTI I LATI VERSO IL CENTRO

MODALITA 13: EFFETTO TENDINA: DA SINISTA VERSO DESTRA

MODALITA 14: DISSOLVENZA INCROCIATA

Zoom Foto

Premere il pulsante ZOOM per entrare o uscire alla modalità ZOOM o per modificare la percentuale di ingrgrandimento desiderata. Quando una foto viene ingrandita, è possibile usare i pulsanti per spostarsi da un alto all'alto della stessa.

Presentazione con musica (visualizzazione delle fotto con musica di fondo)

Selezionare una fot e premere SLIDE per avviare la presentazione.

Se non viene premuto "SLIDE" la musica non verrà riprodotta e le immagini verranno migliorare come presentazione senza traccia audio associata. Se non vi è nessuna traccia audio disponibile nella cartella, la funzione di SLIDE non sare operative. Sarà quando necessario premere il pulsante / ENTER per ottenere presentazioni di immagini senza audio.

In modalità SLIDE è possibile riproduire solo fot e file musicali contenuti nella stessa cartella. NOTE: In questa modalità, non è possibile accedere alle funzioni di ROTATE e ZOOM.

Sara possibile mettere in pausa la visualizzazione delle foto premendo una sola volta il pulsante PAUSE (la musica continuera a funzionare). Premere di nuovo PAUSE per interrompere la traccia audio. Premere il pulsante / ENTER per riprendere la riproduzione. É possibile impostare l'intervallo di tempo fra una fote e l'altra premendo il pulsante DELAY. L'intervallo di default viene configurato entrando in SETUP MENU -> PREFERENCES -> DELAY. Premere il pulsante TRANS per cancellare il tipo di dissolvenza. Premere il pulsante REPEAT per riproduire continuamente le immagini.

Pulsante di accesso diretto alla cartella Foto

E possibile create una cartella foto, alla quale è possibile accedere direttamente premendo il pulsante PHOTO del telecomando. Creare una cartella dal nome "PHOTO ***" (in cui *** più essere sostituito da qualunque casa desideri l'utente) nella radice del disco rigido, e conservvi le foto. Quando verrà accesso illettore multimediae e verrà premuto il pulsante PHOTO, illettore multimediae aprirà automaticamente tale cartella.

NOTA:

Nel caso in cui venga creata più di una cartella dal nome "PHOTO ***", il disposativo aprirà solo ed escludivamente la prima cartella.

ITALIANO

6.4 Operazioni in Biblioteca File

• Usare il pulsante / per selezionare un file o una cartella e il pulsante / (PREV/NEXT) per andare una pagina in alto o una pagina in basso. Nel caso in cui vengano selezionati una fotto o un video, l'anteprima e le informazioni relative verranno mostrate sul lato destro dello schermo TV. Se viene selezionato un file musicale, la traccia audio inizIERà la riproduzione, nelle sul lato destro dello schermo appariranno tutte le informazioni relative
• É possibile premere il pulsante TOP per spostare il cursore direttamente all'inizio dell'elenco dei file e passare lavorate a un'altra cartella.
• Premere il pulsante / ENTER per entrare nella modalità a tutto schermo (nel caso in cui vengano riprodotti file musicali, apparirà la videata relativa all'EQUALIZZATORE MUSICALE). Premendo il pulsante / STOP si uscirà alla modalità a tutto schermo.
• Premere il pulsante REPEAT per selezionare una modalità di ripetizione: RANDOM / SHUFFLE / SINGLE / FOLDER / REP-ONE / FOLDER REPEAT.
• Quando è in STOP, premendo il pulsante FUNC si può essere stata operative.

ELIMINA: elimina direttamente un file o una cartella selezionati

RINOMINA: ranomina un file o una cartella selezionati

NUOVA CARTELLA:deauna nuova cartella

PROPRIETA: alla/naconde le informazioni relative al file, quali le dimensioni,

a d a t a e i l

ITALIANO

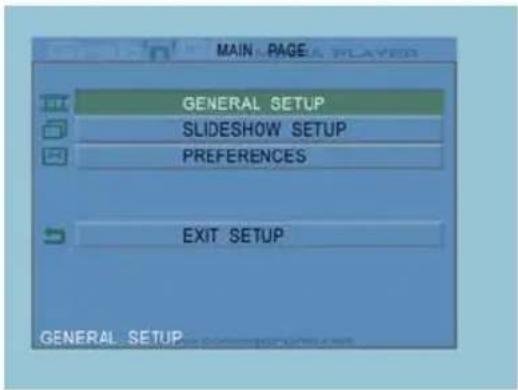

7. Menu di configurazione

Quando il dispositivo è in STOP, premere il pulsante SETUP per entrare nel Menu di configurazione (SETUP MENU).

Premere il pulsante / per spostare il cursore,\ dopo di che premere il tasto / ENTER per\ confermare la selezione; una volta terminato,\ premere il pulsante SETUP.

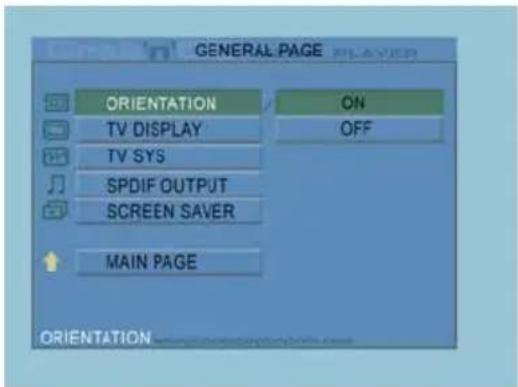

7.1 Configurazione generale (General setup)

• ORIENTATION (ORIENTAZIONE): contiene le informazioni sullo scorrimento
• Opzioni: ON, OFF
• Default: ON
• TV DISPLAY (DISPLAY TV)
  Opzioni: NORMALE/PS, NORMALE/LB, AMPIO
  Default: NORMALE/PS
• TV SYS (SISTEMA TV): serve per selezionare un sistema video Opzioni: SISTEMA MULTI, NTSC, PAL Default: SISTEMA MULTI
• SPDIF OUTPUT (USCITA SPDIF)
  Opzioni: OFF, SPDIF/RAW, SPDIF/PCM
  Default: OFF
• SCREEN SAVER (SALVASCHERMO): attiva il salvaschermo; l'immagine del salvaschermo apparegni volta che l'unità si interrompe o che si blocca l'imagine per alcuni minuti. Grazie al salvaschermo lo schermo può essere evitare eventuali danni.
  Opzioni: ON, OFF
  Default: ON

7.2 Configurazione presentazione (Slideshow setup)

• SLIDESHOW MODE (MODALITA PRESENTAZIONE):
• OPZIONI: MANUALE; AUTO
• Default: AUTO
• INTERVAL TIME (INTERVALLO DI TEMPO): serve per selezionare l'intervallo di tempo che intercorre fra una fot e un'altra. Opzioni: UN SECONDO, TRE SECONDI, CINQUE SECONDI, DIECI SECONDI Default: TRE SECONDI
• TRANS SPEED (VELOCITA DI DISSOLVENZA) Opzioni: VELOCE, Lento Default: VELOCE
• DISSOLVENZA Opzioni: TUTTO SCHERMO, ALEATORIA, DALL'ALTO VERSO IL BASSO, DAL BASSO VERSO L'ALTO, DALL'ALTO/BASSO VERSO IL CENTRO, DAL CENTRO VERSO L'ALTO/BASSO, EFFETTO TENDINA: DALL'ALTO VERSO IL BASSO, DA SINISTRA VERSO DESTRA, DA DESTRA VERSO SINISTRA, DA SINISTRA/DESTRA VERSO IL CENTRO, DAL CENTRO VERSO SINISTRA/DESTRA, DA TUTTI I LATI VERSO IL CENTRO, EFFETTO TENDINA: DA SINISTRA VERSO DESTRA, DISSOLVENZA INCROCIATA Default: ALEATORIA

ITALIANO

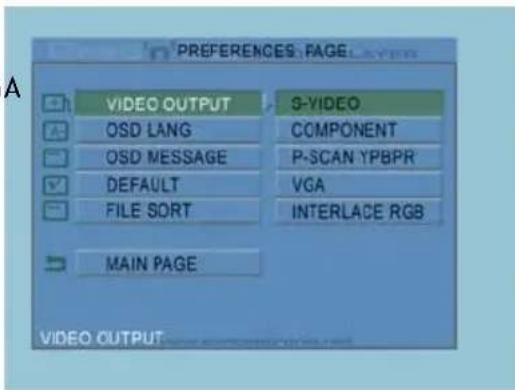

7.3 Preference (Preferences)

• USCITA VIDEO: serve per configurare

l'uscita video

Opzioni: S-VIDEO, COMPONENT, P-SCAN YPBPR, VGA and INTERLACE RGB.

• OSD LANG: serve per selezionare

la lingua del dispositivo.

Opzioni: INGLESE, FRANCESE

TEDESCO, ITALIANO, PORTOGHESE, SPAGNOLO, OLANDESE.

Default: INGLESE

• OSDMESSAGE: serve per selezionare il messaggio che appeare durante la riproduzione di un file.

Opzioni: ON, OFF

Default: ON

• DEFAULT: utilizes le impostazioni di default stabilite in fabbrica.
• AUTO START: riproduce automaticamente tutti i file contentuti nei dispositivi connessi.

Opzioni: ON; OFF

Default: OFF

• FILE SORT: selezione la classificazione dei file contenuti nel dispositivo (o dispositi) collegato in quel momento.

Opzioni: PER NOME, PER DIMENSIONI, PER TEMPO O PER TIPO

Default: PER NOME

8. Specifiche

Alimentazione	:	100-240VAC, 50/60HZ
Consumo energetico : 11W (tipico)
Dimensioni	:	177 × 163 × 44 (Largh × Largh × Alt mm)
Sistema cromatico : PAL/NTSC
Risposta di frequenza : ±3dB (20HZ~20KHZ)
Rapporto segnale / rumore : ≥80dB
Separazione audio : ≥70dB
Uscita audio : 2,0±0,2V (rms)
Uscita video	:	1,0±0,2Vp-p, 75Ω
Trasferimento dati USB	:	USB 2.0, Mass. 480Mb/s
Formati file supportati	:	AVI/MPG/DAT/VOB/WAV/MP3/WMA/JPG
Sistemi fine supportati	: FAT32.

Soggetto a modificheswana previo avviso.

9. Consigli e risoluzione di problemi

SeguitE i consigli riportati qui in basso per risolverve eventuali problemi di funzionamento del CMED3PLUS.

II LED di alimentazione non si accende

• L'alimentazione di corrente non è collegata al CMED3PLUS. Ricollegare l'alimentatore di corrente al CMED3PLUS.

ITALIANO

Non vi è Nessun tipo di attività nel display.

• Il CMED3PLUS è in standby. Premere il pulsante del telecomando per attivarlo.
• Etata selezionata la sorgente d'ingresso sbagliata sulla TV. Cambiare la sorgente d'ingresso.
• E stato selezionato ilsystema di video sbagliato. Premere il pulsante VGA del telecomando per camiare di systema video.
• Il cavo del video potrebbe non essere collegato correttamente. Controllare.

Non si sente niente

• Il cavo audio potrebbe non essere collegato correttamente. Accertarsi che sia ben collegato alla TV o all'amplificatore.
• Il CMED3PLUS è connesso a un amplificatore, ma quest'ultimo è spento. Accenderlo.
• Il flusso audio del file MPEG2 o VOB non è valido. Premere il pulsante AUDIO del telecomando per regolare il flusso audio corretto.
• É stata attivata la funzione di Mute. Premere di nuovo il pulsante MUTE del telecomando per disattivarlo.
• Il CMED3PLUS sta operando in modalità FF/FR. Premere il pulsante / ENTER del telecomando per tornare alla riproduzione normale.

Leimmagini sul display si vedono distorte

• Il CMED3PLUS sta operando in modalità FF/FR. Premere il pulsante / ENTER del telecomando per tornare alla riproduzione normale.
• Viene visualizzato un film conistema PAL in modo NTSC o viceversa. Premere il pulsante P/N del telecomando per modificare le impostazioni del display.

Ogni volta che viene premuto il pulsante SLIDE il sistema si blocca.

• Ci sono trophe foto o brani audio nella cartella usata. Ci vorra molto per aprire la presentazione con musica di fondo. Attendere fino al momento della riproduzione.

Il telecomando non funziona

• Dirigere il telecomando verso il ricevitore del CMED3PLUS con uno scarto di ± 30 grade direttamente.
• Usare il telecomando entro il range di cinque metri.
• Si devono sostituire le batterie del telecomando.

Impossibile visualizzare i sottotitoli del film visualizzato

• Viene riprodotto un file AVI, pero il file contenente i sottotitoli possiede un nome di file diverso.
  Vedi capitolo 6.1 su come visualizzare i sottotitoli.
• Viene riprodotto un file VOB. Il CMED3PLUS non possiede nessun tipo di supporto per i sottitoli di file VOB.

Quando si sta cercando di riproduire un video, appeare il messaggio "CODEC NOT SUPPORTED" (CODEC NON SUPPORTATO).

• Il file del filmato è stato创建工作 con un codec non supportato dal CMED3PLUS.

Consultare la pagina web www.conceptronic.net per ottener un elenco dei codec supportati dal CMED3PLUS.

Il CMED3PLUS non alla delle partizioni o il contentuto dell'unità disco rigido.

• La partizione dell'HDD non è primaria. Realizzare di nuovo la partizione dell'HDD e assicurarsi che tutte le partizioni siano configurate come primarie.
• La partizione non è stata formattata in base laSYSTEMA FAT32. Realizzare di nuovo la partizione con questo systema.
  Non esiste nessun media file nella partizione selezionata.

Quali sono le schede di memoria supportate dal CMED3PLUS?

• Il CMED3PLUS è in grado di leggere la maggior parte di famiglie di schede di memoria, come ad esempio: Memory stick (MS), Secure Digital (SD), Schede Multimedia (MMC), Schede Smart Media (SM), Compact Flash (CF), Microdrive (MD). Consultare la pagina web www.conceptronic.net per ottenere un elenco delle schede di memoria supportate dal CMED3PLUS

PORTUGUES

Impossibile visualizzare i sottotitoli del film visualizzato

• Viene riprodotto un file AVI, pero il file contenente i sottotitoli possiede un nome di file diverso. Vedi capitolo 6.1 su come visualizzare i sottotitoli.
• Viene riprodotto un file VOB. Il CMED3PLUS non possiede nessun tipo di supporto per i sottitoli di file VOB.

MAGYAR
