MODE D'EMPLOI NDX900 Controller NUMARK

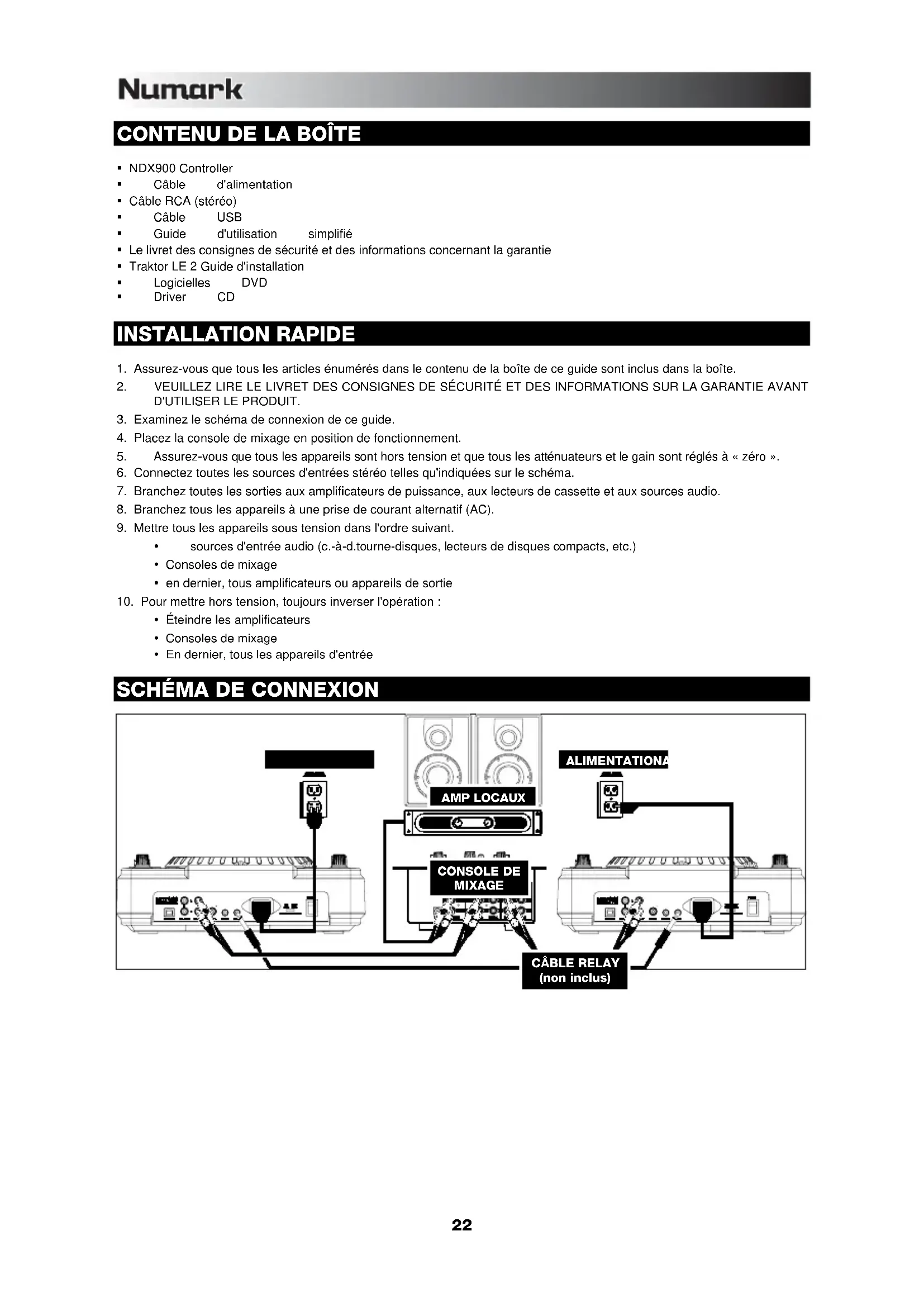

NDX900 Controller Câble d'alimentation Câble RCA (stéréo) Câble USB Guide d'utilisation simplifié Le livret des consignes de sécurité et des informations concernant la garantie Traktor LE 2 Guide d'installation Logicielles DVD Driver CD INSTALLATION RAPIDE

1. Assurez-vous que tous les articles énumérés dans le contenu de la boîte de ce guide sont inclus dans la boîte.

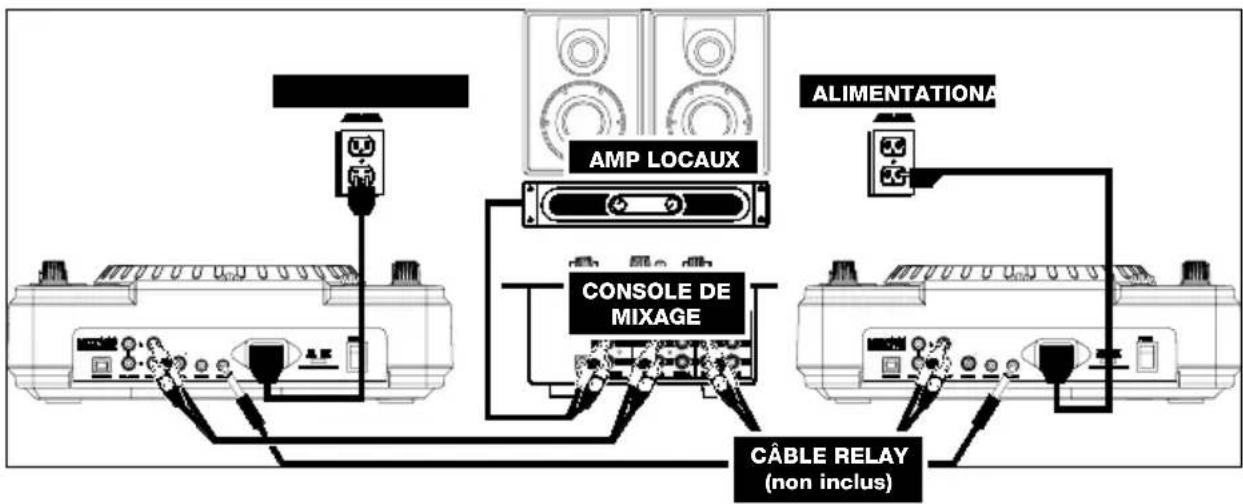

3. Examinez le schéma de connexion de ce guide.

4. Placez la console de mixage en position de fonctionnement.

5. Assurez-vous que tous les appareils sont hors tension et que tous les atténuateurs et le gain sont réglés à « zéro ».

6. Connectez toutes les sources d'entrées stéréo telles qu'indiquées sur le schéma.

7. Branchez toutes les sorties aux amplificateurs de puissance, aux lecteurs de cassette et aux sources audio.

8. Branchez tous les appareils à une prise de courant alternatif (AC).

9. Mettre tous les appareils sous tension dans l'ordre suivant.

y sources d'entrée audio (c.-à-d.tourne-disques, lecteurs de disques compacts, etc.) y Consoles de mixage y en dernier, tous amplificateurs ou appareils de sortie

10. Pour mettre hors tension, toujours inverser l'opération :

y Éteindre les amplificateurs y Consoles de mixage y En dernier, tous les appareils d'entrée

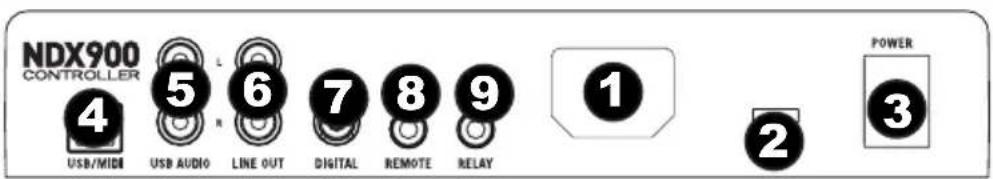

1. ENTRÉE COURANT – Utilisez le câble d'alimentation inclus pour brancher la console dans une prise d'alimentation

murale. Lorsque la console de mixage est hors tension, branchez le câble d'alimentation dans la console, puis dans la prise de courant.

2. SÉLECTEUR DE TENSION – Ce sélecteur à deux positions règle la tension d'entrée CA pour le NDX900 Controller.

Pour l'Amérique du Nord, ce sélecteur doit être réglé sur « 115 V », alors que pour le Royaume Uni et la majeure partie de l'Europe il doit être réglé sur « 230 V ».

3. INTERRUPTEUR D'ALIMENTATION – Cette touche met l'appareil sous et hors tension.

4. USB l'ESCLAVE - Joignent le Contrôleur NDX900 à un ordinateur via ce cric USB et votre Contrôleur NDX900 peut être

utilisé comme un dispositif de contrôleur logiciel utilisant USB le protocole de MIDI ou comme un dispositif audio USB

5. USB LA PRODUCTION AUDIO (RCA) - Fait sortir un mélange stéréo de l'arrivée audio du rapport(de la connexion)

USB de l'ordinateur au NDX900

6. SORTIE LINE (RCA) – Utilisez des câbles RCA standards afin de brancher cette sortie à l'entrée ligne de votre console

7. SORTIE NUMÉRIQUE – Ce connecteur RCA permet d'acheminer un signal audio numérique à tout appareil compatible

avec un signal S/PDIF (Sony/Phillips Digital Interface Format). Il est également possible de brancher la sortie numérique à un décodeur karaoké pour reproduire les graphiques des CD+G.

8. FADER START – Utilisez ce connecteur pour brancher votre console de mixage ou votre interrupteur compatible avec

la fonction de commande à distance. Pour utiliser ce connecteur pour la commande à distance, branchez un câble de commande à distance à une console de mixage compatible. Chaque fois que vous déplacez l'atténuateur de la console de mixage du côté de l'appareil, il lance la lecture. Lorsque vous éloignez l'atténuateur de ce côté, la lecture s'arrête. Déplacer à nouveau l'atténuateur vers l'appareil, relancera la lecture du disque.

9. TOUCHE RELAY – La touche RELAY permet à deux lecteurs CD compatibles d'alterner la lecture d'un appareil à l'autre

lorsque la piste se termine. Pour utiliser la fonction de relai, branchez une extrémité du câble à relais dans cette prise et l'autre dans la prise relai de l'autre lecteur CD. Pour activer et désactiver le mode relai, maintenez la touche MODE enfoncée et tournez le bouton PARAMETER.

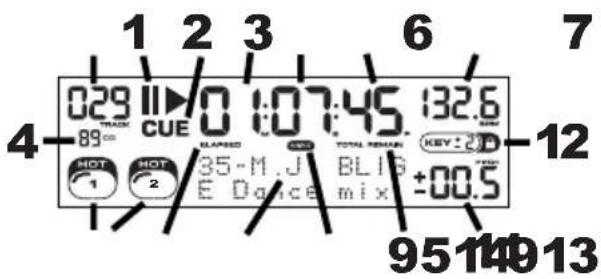

CARACTERÍSTICAS DE LA PANTALLA LCD

1. PLAY / PAUSE – Activé lorsque le lecteur est en mode

lecture ou en mode pausé.

2. CUE – Clignote lorsque le lecteur programme un point

de référence. Allumé lorsque le lecteur est en mode pause au point de référence. 3. TRACK NUMBER – Indique le nombre de piste. 4. NOMBRE TOTAL DES TITRES – Indique le nombre total des titres sur le CD. 5. MP3 – Indique que le disque compact ou le périphérique USB contient des fichiers MP3.

6. MINUTES – Indique les minutes écoulées ou restantes

en fonction du mode d'affichage sélectionné.

7. SECONDS – Indique les secondes écoulées ou restantes en fonction du mode d'affichage sélectionné.

8. FRAMES – Le lecteur CD divise une seconde en 75 frames pour une recherche plus précise. Indique les frames

écoulées ou restantes en fonction du mode d'affichage sélectionné.

9. TIME MODE – Est allumé pour indiquer que le mode de durée affiché est celui du temps a restant a lire sur la piste

(Remain) ou sur le disque en entier (Total). Cette fonction est contrôlée par la touche TIME.

10. BPM – Le tempo, ce qui est indiqué dans le BPM (battements par minute).

11. PITCH – Indique le pourcentage de variation de la vitesse de lecture.

12. KEY LOCK – Indique que le verrouillage tonal est activé. Le numéro indique la transposition de la tonalité de la piste (en demi-tons) à partir de la tonalité originale. 13. LOOP – Indique qu'une boucle est en lecture.

14. AFFICHAGE DE TEXTE – Affiche les noms de dossiers, les informations sur le CD, les informations MP3, etc.

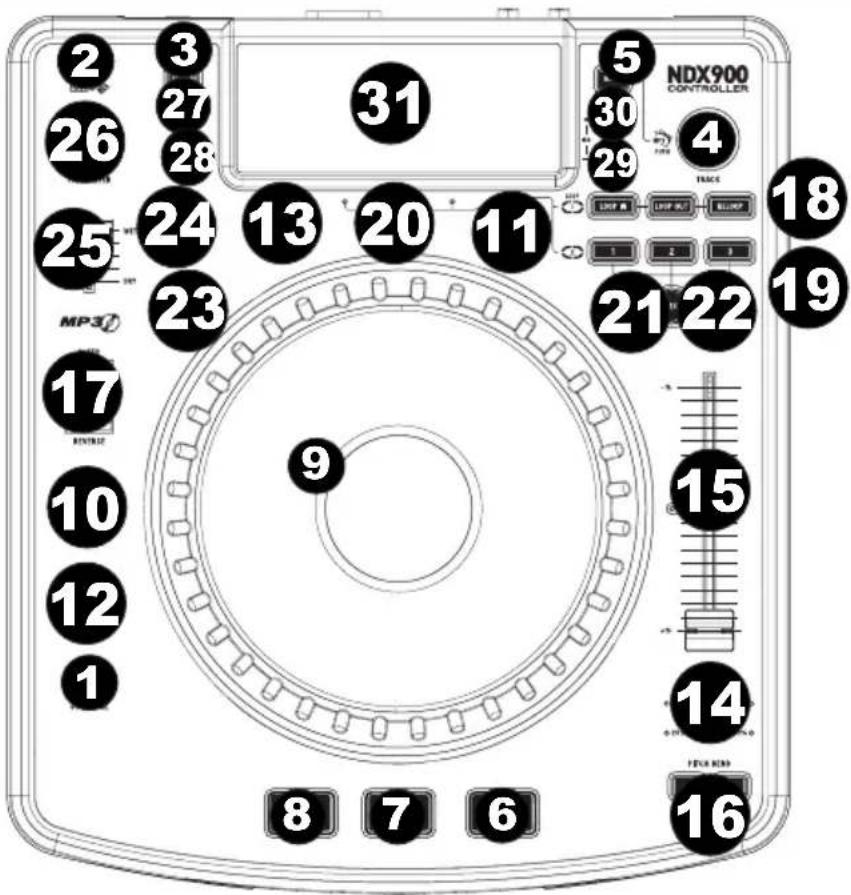

CARACTÉRISTIQUES DU PANNEAU SUPÉRIEUR

1. TOUCHE EJECT – Enfoncez ce bouton pour éjecter le CD. Cette touche ne fonctionne pas si le CD est en mode lecture. 2. USB MAÎTRE (MASTER) – Permet de brancher votre périphérique de stockage USB et au NDX900 Controller de lire vos fichiers musique. Le NDX900 Controller ne supporte que le format MP3, assurez-vous que vos fichiers sont encodés en format MP3 si vous désirez les utiliser avec le NDX900 Controller. Remarque : Le NDX900 Controller prend en charge les systèmes de gestion de fichiers HFS+, FAT et NTFS. Le système HFS+ GUID n’est pas pris en charge à ce moment. 3. TOUCHE SOURCE – Appuyez et maintenez la touche SOURCE tout en tournant le bouton PARAMETER pour sélectionner la source audio que vous désirez jouer; CD, USB ou vous pouvez utiliser le NDX900 Controller comme contrôleur MIDI USB. Cette touche ne fonctionne pas si le NDX900 Controller est en cours de lecture.

4. BOUTON TRACK – Permet de changer de piste, de naviguer les répertoires et de confirmer vos choix.

5. TOUCHE BACK – Lorsque vous naviguez sur un CD ou un appareil doté de répertoire, cette touche vous permet de

naviguer les répertoires ou les fichiers.

6. TOUCHE DE LECTURE – Lance la musique. Commence la lecture à partir du premier point de repère ou du dernier

point de pause. En appuyant sur cette touche lorsque l'appareil est en mode lecture l'appareil commence la lecture à partir du dernier point de repère, qui peut être utilisé pour créer un effet de bégaiement (stutter).

7. PAUSE – Permet d'arrêter la musique en mode lecture. Appuyer sur la touche de lecture après avoir appuyé sur pause

permet de programmer un nouveau point de repère. Maintenir la touche pause enfoncée lors du scratching ou du bégaiement arrête la musique permettant d'insérer une boucle ou un point de repère.

8. TOUCHE CUE – Lors de la lecture, cette touche permet de passer en mode pause sur le dernier point de repère joué.

Maintenir cette touche enfoncée permet de recommencer la lecture à partir de ce point, la relâcher permet de retourner à ce point de repère et de pauser la lecture de nouveau. Lorsque la lecture est en mode pause, la molette peut être utilisée afin de mémoriser un nouveau point de repère.

9. MOLETTE – La molette permet de commander plusieurs fonctions, selon le mode de lecture en cours.

a) Si aucune piste n'est en cours de lecture, la molette permet de parcourir toutes les trames de la piste. Pour régler un nouveau point de repère, faites tourner la molette, puis lancez la lecture lorsque vous avez trouvé le bon point. Appuyez sur la touche CUE pour retourner à ce point de repérage. b) Lorsqu'une piste est en cours de lecture, tourner la molette permet de modifier temporairement la vitesse de lecture de la piste. Tourner la molette dans le sens horaire permet d'augmenter temporairement la vitesse de la piste, alors que tourner dans le sens antihoraire permet de la diminuer. C'est un outil très pratique pour la synchronisation des tempos. c) Lorsque la touche SEARCH est enfoncée, tourner la molette permet de parcourir piste. d) Lorsque la touche SCRATCH est enfoncée, tourner la molette permet d'ajouter du scratch sur la piste, comme une aiguille sur un vinyle.

10. TOUCHE SCRATCH – Cette touche permet d'activer et de désactiver le mode scratch. Lorsqu'il est activé, la molette

permet de créer un effet de « scratch ». Le témoin DEL devient allumé lorsque le mode scratch est activé. Afin de commuter entre le mode scratch et style, maintenez la touche SCRATCH enfoncée et tournez le bouton PARAMETER.

11. TOUCHE SEARCH – Enfoncer cette touche permet d'utiliser la molette pour parcourir rapidement la musique. Le témoin

DEL devient rouge lorsque le mode scratch est activé. Si vous ne touchez pas la molette à l'intérieur de 10 secondes, vous quitterez le mode recherche. La vitesse de recherche peut être modifiée en enfonçant la touche SEARCH et en tournant le bouton PARAMETER. Afin de régler la vitesse de recherche parmi les pistes, maintenez la touche SEARCH enfoncée et tournez le bouton PARAMETER.

12. RÉGLAGE DU TEMPS D'ARRÊT/DE DÉMARRAGE – Utilisez ces boutons pour régler la vitesse de la musique lorsque

vous appuyez sur la touche de lecture (START TIME) ou lorsque vous appuyez sur la touche de pause (STOP TIME). Vous pouvez régler le temps de démarrage ou d'arrêt en enfonçant le bouton pour qu'il ressorte et en le tournant au réglage désiré.

13. TOUCHE TAP – En appuyant sur cette touche au rythme vous permet de régler le compteur BPM pour détecter le bon

tempo. Si la touche Tap est maintenue enfoncée pendant deux secondes, le compteur BPM se réinitialise et recalcule automatiquement le BPM.

14. TOUCHE PITCH/KEYLOCK – La touche PITCH permet de contrôler la plage de l'atténuateur en plus d'activer et de

désactiver la fonction de verrouillage tonal (key lock). Appuyez et relâchez la touche PITCH pour défiler à travers les réglages possibles (+/-) : 6 %, 12 %, 25 % et 100 %. Il est également possible de le désactiver en appuyant de nouveau sur la touche PITCH après avoir sélectionné 100 %. L'autre fonction de cette touche est le verrouillage tonal (Key lock). Pour activer le verrouillage tonal, appuyez sur la touche PITCH pendant deux secondes. Cette fonction permet de modifier la vitesse de la chanson sans changer la hauteur tonale. La hauteur tonale de la chanson sera verrouillée à la position à laquelle elle était réglée lorsque le verrouille a été activé. Vous pouvez modifier la tonalité d'une chanson en enfonçant la touche PITCH tout en tournant le bouton PARAMETER. Afin de modifier la tonalité d’une piste manuellement, maintenez la touche PITCH / KEYLOCK enfoncée et tournez le bouton PARAMETER.

15. POTENTIOMÈTRE DE VITESSE DE LECTURE – Cette touche permet de modifier la vitesse d lecture de la musique.

En déplaçant l'atténuateur vers le « + », la musique s'accélère, et en le déplaçant vers le « - », la musique diminue. Le pourcentage de modification de la vitesse de lecture est affiché à l'écran.

16. TOUCHE PITCH BEND – Cette touche vous permet de modifier temporairement la vitesse de la musique pour aussi

longtemps que la touche est maintenue enfoncée. Utile pour les réglages de vitesse lors de la synchronisation de deux chansons qui ont peut-être le même tempo, mais qui ont des battements différents.

17. COMMUTATEUR BLEEP/REV – Le mode REV permet de faire la lecture du CD à l'envers. Le mode BLEEP permet

de faire la lecture du CD à l'envers, pendant que la minuterie du CD continue d'avancer. Lorsque vous commutez le commutateur, le CD continue de jouer là où il aurait été si vous n'aviez pas actionné le commutateur. Le mode REV permet de faire la lecture du CD à l'envers pendant que la minuterie du CD recule.

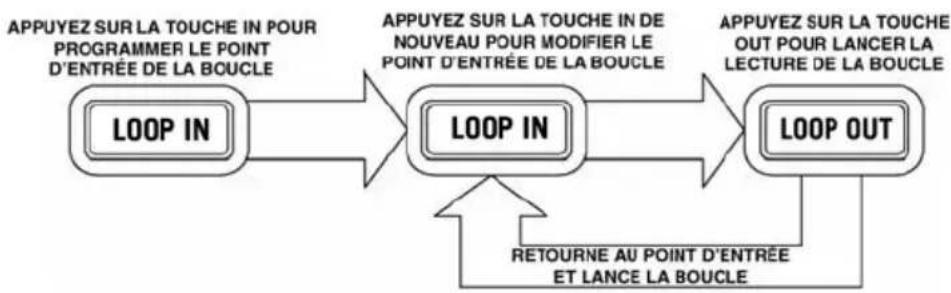

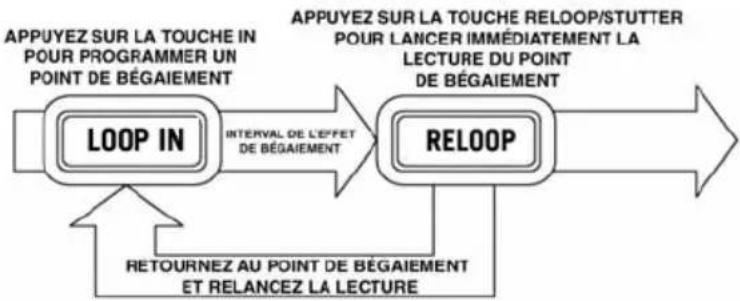

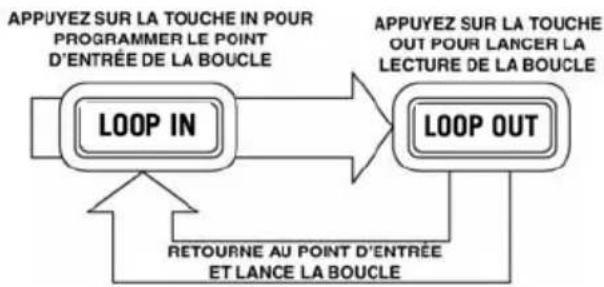

18. TOUCHES LOOP IN/OUT/RELOOP – Ces touches permettent de définir les points de repère (LOOP IN et LOOP OUT),

de faire répéter la lecture de la boucle ou de la recommencer (RELOOP). Pour plus d'information concernant cette fonction, voir la section de bouclage de ce guide.

19. TOUCHES DE COMMANDE – Ces touches peuvent être utilisées pour une de trois fonctions sélectionnées en

maintenant enfoncée la touche REC et en tournant le bouton PARAMETER. Pour plus d'information, voir la section « Touches de commande multimode » de ce guide.

20. TOUCHE SHIFT – Utilisée avec la fonction de bouclage, la touche SHIFT vous permet de réduire de moitié la boucle en

deux ou de la doubler.

21. TOUCHE REC – Cette touche est utilisée en conjonction avec les trois TOUCHES DE COMMANDE assignables pour

enregistrer des échantillons et pour programmer des points d'entrer rapide. Lorsqu'utilisée avec le bouton PARAMÈTRE, cette touche vous permet de régler le mode pour les trois TOUCHES DE COMMANDE multimode. Pour sélectionner un mode, tout en enfonçant la touche REC, enfoncez la touche pour laquelle vous désirez assigner un mode et tournez le bouton PARAMETER. Pour plus d'information, voir la section « Touches de commande multimode » de ce guide.

22. TOUCHE MODE – Cette touche permet de modifier la fonction des trois touches de commande assignables. Cette

touche permet de sélectionner entre les modes LOOP-2 (boucle), HOT CUE (point de repère) et SAMPLES (échantillons). Pour plus d'information, voir la section « Touches de commande multimode » de ce guide. 23. BOUTON FX – Il suffit d'enfoncer la touche pour activer et désactiver le mode effet. Si le bouton est allumé, le mode effet est activé.

24. COMMUTATEUR FX SELECT – Permet de sélectionner l'effet désiré. Il y a six styles d'effet différents. Vous trouverez

plus d'information concernant ses fonctions dans la section des effets de ce guide.

25. TOUCHE WET/DRY – Permet d'ajuster le niveau d'effet ajouté au mix. Lorsque le réglage est à 0 % (dry), le niveau

d'effet ajouté est minime et c'est la musique original que l'on entend, alors que lorsqu'il est à 100 % (wet) le niveau d'effet est au maximum et c'est surtout l'effet que l'on entend par rapport à la musique originale.

26. BOUTON PARAMETER – Ce bouton a plusieurs fonctions selon les réglages des autres boutons.

Par défaut, tourner ce bouton permet d'ajuster un paramètre de l'effet sélectionné à l'aide du commutateur FX SELECT. Vous trouverez plus d'information dans la section des effets de ce guide. D'autres réglages peuvent être ajustés en maintenant la touche appropriée tout en tournant le bouton des paramètres.

27. TOUCHE PROG – Cette touche vous permet de créer un programme, une séquence de pistes qui jouent en continu.

Pour créer un programme, appuyez sur PROG lorsque le lecteur CD est en mode pause. Pour ajouter une piste au programme, utilisez le bouton TRACK pour sélectionner la piste désirée, puis appuyez sur la touche PROG pour l'ajouter. Répétez cette procédure pour chacune des pistes que vous désirez ajouter (dans l'ordre que vous désirez qu'elles jouent). Lorsque vous avez terminé, appuyez sur la touche PLAY pour lancer le programme. Les pistes joueront dans l'ordre que vous les avez ajoutés. Pour annuler le programme en cours de lecture, appuyez sur la touche PROG pendant trois secondes. En maintenant la touche PROG enfoncée et en tournant le bouton PARAMETER, les options menu s'affichent. Vous trouverez plus d'information dans la section Fonction du bouton des paramètres de ce guide. 28. TOUCHE TIME – Modifie le mode d'affichage de la durée entre le temps écoulé, le temps restant de la piste et le temps restant sur le disque (audio).

29. TOUCHE RECALL / STORE – Pour sauvegarder les points de repère, appuyez sur la touche RECALL pendant 2

secondes. Plus d'une paire de points de repère peuvent être sauvegardés sur un CD. Les paires de points de repère sont numérotées de manière séquentielle sur un CD. Lorsqu'un CD avec des points de repère est inséré, l'écran affiche « Cue Points Available » pour indiquer que des points de repère ont déjà été sauvegardés. Pour rappeler ces points de repère, appuyez et relâchez la touche RECALL. Si plus d'une paire de points a été sauvegardée sur le CD, le bouton paramètre vous aidera à faire défiler tous les points de repère sauvegardés.

30. MODE DE LECTURE – Il y a quatre modes de lecture :

Mode de lecture simple (Single) : Permet de faire la lecture d'une piste, de faire une pause, puis de commencer la piste suivante. Mode de lecture répétée (SingleReplay) : Repète la piste en cours de lecture jusqu'à ce qu'elle soit arrêtée manuellement. Mode de lecture aléatoire (Random) : Permet de faire la lecture des pistes du CD de façon aléatoire.26 Mode de lecture continue (Continue) : Permet de faire la lecture de toutes les pistes du CD, dans l'ordre, puis recommence. Afin d'afficher le nom des fichiers ou les balises ID3 lors de la lecture des MP3, maintenez la touche RECALL / STORE et appuyez sur (PLAY) MODE. Afin d’activer et de désactiver le Relay Mode, maintenez la touche (PLAY) MODE et tournez le bouton PARAMETER.

31. ÉCRAN À CRISTAUX LIQUIDES (ACL) – Toutes l'information et les fonctions sont affichées sur cet écran. Texte CD

(si disponible), balises ID3 et les réglages des effets sont affichés sur cet écran.27

FONCTION DU BOUTON DES PARAMÈTRES

Plusieurs menus et options sont disponibles en maintenant enfoncée une des touches listées ci-dessous tout en tournant le bouton PARAMETER. SCRATCH En maintenant la touche SCRATCH enfoncée et en tournant le bouton PARAMETER vous pourrez choisir le mode scratch que vous désirez. Vinyl : Ce mode vous permet d'utiliser le plateau pour faire du scratch comme avec un vrai disque en vinyle. Lorsque vous appuyez sur la MOLETTE, la musique s'arrête jusqu'à ce que la MOLETTE soit relâchée. Forward : Lorsque vous utilisez la molette pour faire du scratch, seulement les mouvements avant sont entendus. C'est pour simuler utilisation d'un crossfader pour couper les effets rétro. Cue : Fait un scratch à partir du point de repère. Chaque fois que vous touchez la MOLETTE, la piste recommence à partir du point de repère. Ceci vous permet de programmer un point de repère pour un segment particulier sur une piste et de répéter un scratch sur le même segment. Cue Forward : Ce mode est une combinaison du mode Cue et Forward. Il permet de faire un scratch à partir du point de repère, mais ne joue pas le son du mouvement antihoraire du plateau. Bleep : Permet d'insérer un scratch pendant que la musique avance. Lorsque vous cessez le scratch, la musique continue de jouer là où elle aurait été si vous n'aviez pas inséré un scratch. Bleep Forward : Essentiellement une combinaison des modes scratch Bleep et Forward. Permet d'insérer un scratch, mais ne joue que le mouvement avant du plateau. PITCH Maintenir la touche PITCH enfoncée, tout en tournant le bouton PARAMETER vous permet de modifier la tonalité de la chanson en cours de « L » (tonalité grave) à « H » (tonalité haute) en 40 incréments de demi-tons. Une fois que vous avez sélectionné la tonalité, relâchez la touche PITCH pour que la tonalité soit immédiatement modifiée. MODE Pour activer et désactiver le mode relai, maintenez la touche rectangulaire MODE enfoncée et tournez le bouton PARAMETER pour sélectionner le réglage approprié. Le mode relai permet d'alterner la lecture entre 2 lecteurs compatibles branchés via un câble mono relai/commande à distance de 1/8 po. SEARCH La vitesse de recherche peut être modifiée en enfonçant la touche SEARCH tout en tournant le bouton PARAMETER. Les options sont de 15 secondes, 30 secondes et 1 minute.

PROGRAM / PARAMETER OPTIONS

En maintenant la touche PROGRAM enfoncée et en tournant le bouton PARAMETER vous pourrez choisir parmi les options menu suivantes. En appuyant sur le bouton PARAMETER vous pourrez modifier les paramètres de l'option menu que vous avez sélectionnée. Scratch Delay (On, Off) : Permet d'insérer un petit délai lorsque vous relâchez le plateau en mode scratch. Remote (On-On, On-Off, Fader Start) : Modifie l'option de commande à distance afin de permettre à l'appareil d'être activé via un câble de commande à distance. Power On Play (On, Off) : Lorsqu'activée, cette option lancera la lecture du lecteur CD aussitôt que l'appareil est mis sous tension. Memo All Clear (No, Yes) : Permet d'effacer les points de repère et l'information sauvegardée concernant les boucles. Sleep Mode (On, Off) : Lorsque le mode veille (sleep) est activé, l'appareil se met en état de veille après quelques minutes d'inactivité. Preset Clear (Yes, No) : Réinitialise tous les paramètres généraux à leur réglage d'usine. Version Number : Lorsque le bouton PARAMETER est enfoncé, la version du système d'exploitation est affichée jusqu'à ce que la touche PROG est relâchée. Power On Demo (On, Off) : Lorsque cette option est activée, l'appareil se met en mode « demo » et les DEL du plateau s'allument aussitôt que l'appareil est mis sous tension.28

En appuyant sur la touche ronde MODE, vous pouvez sélectionner le mode pour les trois touches ci-dessus. Il y a trois modes disponibles : LOOP-2 : Dans ce mode, les trois TOUCHES DE COMMANDE sont utilisées similairement aux touches de bouclage situées juste au-dessus. Ceci vous permet de programmer deux ensembles de points de bouclage. Pour plus d'information, voir le chapitre suivant. HOT CUE : Ce mode vous permet de programmer jusqu'à trois « points de repère rapides » (hot cue points). Ceux-ci sont semblables aux points de repère ordinaires, sauf que lorsque vous appuyez sur les TOUCHES DE COMMANDE, l'appareil saute instantanément au point programmé et lance la lecture. Pour programmer un point de repère rapide, vous devez vous assurer que le mode HOT CUE est actif, enfoncez la touche MODE jusqu'à ce que « Mode: Hot CUE » s'affiche dans la partie inférieure de l'écran. Appuyez sur REC pour programmer, appuyez ensuite sur la touche de commande à laquelle vous désirez assigner ce point. L'endroit où vous êtes sur le CD au moment d'appuyer sur la TOUCHE DE COMMANDE sera assigné à cette touche. Pour lancer la lecture à partir de votre point de repère rapide instantanément, appuyez sur la même touche de nouveau. SAMPLE : L'échantillonnage est le troisième mode. Le mode échantillonnage vous permet d'enregistrer un échantillon audio d'une durée maximum de 5 secondes pour chacune des trois TOUCHES DE COMMANDE. Pour enregistrer un échantillon, assurez-vous d'être en mode SAMPLE en appuyant sur la touche circulaire MODE jusqu'à ce que l'écran affiche MODE:SAMPLES. Ensuite, enfoncez et relâchez la touche REC pour lancer l'enregistrement. Lorsque vous appuyez ensuite sur une des trois TOUCHES DE COMMANDE, l'appareil lance l'enregistrement jusqu'à ce que vous appuyez de nouveau sur la TOUCHE DE COMMANDE ou jusqu'à ce qu'il manque d'espace d'échantillon. Pour écouter votre échantillon, appuyez sur la TOUCHE DE COMMANDE assignée à cet échantillon. Les touches assignées seront allumées et les touches non assignées seront foncées. Il y a également trois options de mode de lecture parmi lesquelles vous pouvez choisir pour chacune des touches. Pour sélectionner un mode, tout en enfonçant la touche REC, enfoncez la touche pour laquelle vous désirez assigner un mode et tournez le bouton PARAMETER. Pour modifier la sélection, appuyez et relâchez le bouton PARAMETER, puis tournez le bouton au réglage désiré. Enfoncez le bouton PARAMETER pour verrouiller cette option. Les trois options de lecture sont : Sample Insert (On, Off) : Détermine si l'échantillon est entendu au lieu de la source audio en cours de lecture ou si les deux sources sont mixées ensemble. Lorsque « On » est sélectionné, l'échantillon annule la source déjà en cours de lecture, et lorsque « Off » est sélectionné, l'échantillon est mixé avec la source en cours de lecture. Sample Reverse (On, Off) : Lorsque cette option est sélectionnée, l'échantillon sera joué à l'envers. Sample Volume (0-100) : Ce réglage permet de contrôler le niveau de la sortie de l'échantillon.29 BOUCLAGE Le NDX900 Controller est doté de la fonction de bouclage parfait (seamless), qui permet de programmer des boucles sans délai lorsqu'elles recommencent. Cette fonction vous permet de créer des mix très créatifs en vous laissant étirer des sections d'une piste pour aussi longtemps que vous le désirez, ou de faire des remixages à la volée. Il y a trois touches pour le bouclage : TOUCHE LOOP IN : C'est l'endroit où vous désirez que la boucle commence. Le point d'entrée (loop in) par défaut est réglé au début de la piste. Pour redéfinir un nouveau point d'entrée, appuyez sur la touche LOOP IN lorsque la chanson atteint le point où vous désirez que la boucle commence. La touche LOOP IN s'allume lorsqu'un nouveau point d'entrée de boucle est programmé. La touche RELOOP s'allume également pour indiquer que vous pouvez l'enfoncer dès maintenant et retourner immédiatement au point d'entrée pour lancer la boucle. Si vous désirez changer l'entrée de boucle, appuyez de nouveau sur la touche LOOP IN. TOUCHE LOOP OUT : Permet de programmer le point de fin de boucle. La première fois que vous appuyez sur la touche LOOP OUT lorsque le lecteur est en mode lecture, la touche LOOP OUT clignote et la lecture de la chanson se fait en une boucle parfaite, commençant au point d'entrée de boucle et finissant au point de fin de boucle. Pour désactiver la boucle, appuyez de nouveau sur la touche LOOP OUT et la lecture de la chanson dépassera le point de sortie de boucle. La touche LOOP OUT reste allumée, indiquant que la boucle est enregistrée est peut être rappelée. TOUCHE RELOOP: Répète la lecture de la boucle à partir du point d'entrée ou donne un effet de bégaiement, si tapé plusieurs fois. Si une boucle a déjà été programmée, la boucle est jouée et ensuite répétée, jusqu'à ce que la touche LOOP OUT soit enfoncée de nouveau. TOUCHE SHIFT : Permet d'ajuster la durée de la boucle en incréments qui font la moitié ou le double de la durée. Déplacez le commutateur vers la droite pour augmenter la durée de la boucle, ou vers la gauche pour diminuer la diminuer. Conseil : Les touches assignables 1-2-3 peuvent être utilisées également comme des touches de bouclage. Veuillez lire le chapitre précédent pour plus d'information sur les touches de commande multimode. Appuyez sur la touche IN pour programmer le point d'entrée de la boucle, puis sur LOOP OUT pour programmer le point de fin de la boucle. Après que vous ayez appuyé sur la touche LOOP OUT, le NDX900 Controller fait la boucle entre ces deux points. Si vous appuyez de nouveau sur la touche LOOP OUT, le NDX900 Controller arrête la boucle et reprend la lecture normale. Si vous appuyez sur la touche LOOP IN et que vous décidiez de modifier le point d'entrée de la boucle, appuyez sur la touche IN de nouveau. Appuyez ensuite sur la touche LOOP OUT pour lancer la lecture de la boucle entre les points d'entrée et de sortie. Le point d'entrée peut également être utilisé pour ajouter un effet de bégaiement (stutter) à la chanson. Appuyez sur la touche LOOP IN pour programmer un « point de bégaiement », appuyez ensuite sur la touche RELOOP pour lancer la lecture du point de bégaiement. Chaque fois que vous appuyez sur la touche RELOOP le NDX900 Controller retourne au point de bégaiement et lance la lecture.30 EFFETS À l'aide du commutateur FX SELECT, sélectionnez les effets désirés. Appuyez sur le bouton EFFECTS pour activer ou désactiver les effets. Vous pouvez utiliser le potentiomètre WET/DRY pour ajuster pour obtenir le mix désiré. La plupart des effets peuvent être synchronisés au compteur BPM en appuyant sur le bouton PARAMETER tout en le tournant, ou encore en le contrôlant manuellement en le tournant sans l'enfoncer. Il y a six effets disponibles : EFFET FILTER : Filtre d'isolisation (passe-bande) qui permet de jouer qu'une fréquence spécifique de la musique. La rotation du bouton PARAMETER permet de modifier la fréquence du filtre. Si vous enfoncez le bouton PARAMETER tout en le tournant, il fait un ajustement approximatif de la fréquence. Si vous tournez le bouton PARAMETER sans l'enfoncer, il fait un ajustement précis de la fréquence du filtre. EFFET ECHO : Crée un effet de réverbération. La vitesse de l'écho peut être réglée à l'aide du bouton PARAMETER. En maintenant le bouton PARAMETER enfoncé tout en le tournant vous permet de synchroniser l'effet au compteur BPM. EFFET CHOP : Simule une touche de sourdine, coupe la musique et la remet au même rythme que la musique. La vitesse de l'effet est contrôlée en tournant le bouton PARAMETER, et peut également être synchronisée au compteur BPM en l'enfonçant tout en le tournant. EFFET PAN : Alterne l'acheminement du signal entre le canal du haut-parleur droit et celui de gauche, selon le tempo du compteur BPM ou sur la vitesse sélectionnée manuellement. Pour régler la vitesse, tournez le bouton PARAMETER. Vous pouvez synchroniser la vitesse au compteur BPM en enfonçant le bouton en le tournant. EFFET PHASER : Effet de déphasage. Effet similaire au flanger sauf que ce dernier a un son harmonique plus prononcé. Le déphaseur est enharmonique et a une sonorité qui ressemble plus à celle produite par le mouvement d'une vague. La vitesse de l'effet est contrôlée en tournant le bouton PARAMETER et peut être également synchronisée au compteur BPM en enfonçant le bouton en le tournant. EFFET FLANGER : Effet de déphasage avec un son harmonique plus prononcé que l'effet de phaser, comme si un avion à réaction vous passait au-dessus de la tête. La vitesse de l'effet est contrôlée en tournant le bouton PARAMETER et peut être également synchronisée au compteur BPM en enfonçant le bouton en le tournant. Potentiomètre WET/DRY En plus du bouton PARAMETER, il y a le potentiomètre WET/DRY qui vous permet de régler l'équilibre entre le signal audio traité et le signal audio non traité. Au fur et à mesure que vous déplacez le potentiomètre de DRY (non traité) à WET (traité), le niveau d'effet s'accentue.31 MODE USB MAÎTRE (MASTER) En branchant un périphérique de stockage USB tel qu'un disque dur USB, une clé de mémoire, un iPod (ou autre appareil de musique portable) au port USB MAÎTRE du panneau superieur du NDX900 Controller, vous pouvez accéder, faire l'écoute et faire du scratch sur vos fichiers musique de la même manière qu'un CD audio normal. Pour accéder à votre périphérique USB :

1. Assurez-vous qu'il est correctement branché au port USB MAÎTRE du panneau superieur du NDX900 Controller.

2. Appuyez et relâchez la touche SOURCE.

3. Tournez le bouton PARAMETER jusqu'à ce que « USB-MASTER » s'affiche à l'écran, puis enfoncez-le.

4. Vous pouvez naviguer les répertoires en suivant les consignes ci-dessous, une fois que le NDX900 Controller a

terminé d'analyser la structure de partition (max. de 9 partitions) et d'analyser la structure de répertoire (max. de 999 répertoires). Périphérique de stockage USB Pour accéder aux fichiers sur un périphérique de stockage USB, utilisez le bouton TRACK pour sélectionner le fichier à ouvrir puis enfoncez le bouton pour l'ouvrir. Vous pouvez ensuite utiliser le bouton TRACK pour naviguer à un autre niveau du répertoire ou pour choisir un fichier audio à écouter dans le répertoire affiché. Remarque :

• Pour organiser une grande collection de musique, vous pourriez créer un répertoire différent pour chaque artiste.

• Comme tous les lecteurs MP3 ne sont pas des unités de stockage de masse USB, tous les lecteurs ne sont pas compatibles avec le NDX900 Controller.

• Pour modifier le mode d'affichage MP3, maintenez la touche RECALL/STORE enfoncée et appuyez sur la touche MODE DE LECTURE afin d'alterner entre le nom de fichier, le titre ID3 de la piste, le titre ID3 de l'album et le nom ID3 de l'artiste. Conseils d'utilisation pour les appareils USB

• Lorsque vous débranchez un appareil USB du NDX900 Controller, assurez-vous de toujours utiliser la touche SOURCE pour passer du mode MP3 au mode CD avant de débrancher. Assurez-vous que les lettres « HD » ne clignotent plus à l'écran lorsque vous débranchez un appareil USB.

• Si vous débranchez un appareil USB lorsque le NDX900 Controller est en mode USB MASTER, il se peut que les données sur l'appareil soient corrompues ou illisibles.

• Remarque : Il y a une limite de 999 chansons par répertoire ou liste d'écoute. Utilisez plusieurs répertoires ou listes d'écoute lorsque vous avez un grand nombre de chansons.

• Nous vous recommandons de ne pas utiliser de fichiers MP3 de plus de 300 Mo pour ne pas altérer la performance du NDX900 Controller.

• Pour les disques durs à grande capacité, le NDX900 Controller peut lire un maximum de 9 partitions par disque. Chaque partition a une limite de 999 répertoires et chaque répertoire a une limite de 999 chansons.

Vous pouvez également brancher le NDX900 Controller à un ordinateur via le port USB afin de l'utiliser comme contrôleur pour des logiciels qui sont compatibles avec la classe USB MIDI. Vérifiez auprès du fabricant du logiciel pour savoir s'il est compatible avec un contrôleur USB MIDI. Pour activer le mode USB MIDI, branchez une des extrémités du câble USB au port USB esclave (SLAVE) du NDX900 Controller, puis l'autre dans le port USB de votre ordinateur. Enfoncez ensuite la touche SOURCE et tournez le bouton PARAMETER pour sélectionner « USB-MIDI ». Pour de plus amples informations sur le logiciel inclus avec le NDX900, veuillez consulter le guide d’utilisation fourni avec le logiciel.

LOGICIEL NDX900 CONTROLLER

Le NDX900 Controller fonctionne mieux si les dernières mises à jour logicielles sont installées. Nous vous recommandons fortement de vérifier immédiatement si des mises à jour logicielles sont disponibles, puis de vérifier régulièrement par la suite afin de profiter de toutes les nouveautés. Visitez le site www.numark.com/ndx900controller pour les dernières mises à jour.

Remarque : Le NDX900 Controller prend en charge les systèmes de gestion de fichiers HFS+, FAT et NTFS. Le système HFS+ GUID n’est
