MANUALE UTENTE NDX900 Controller NUMARK

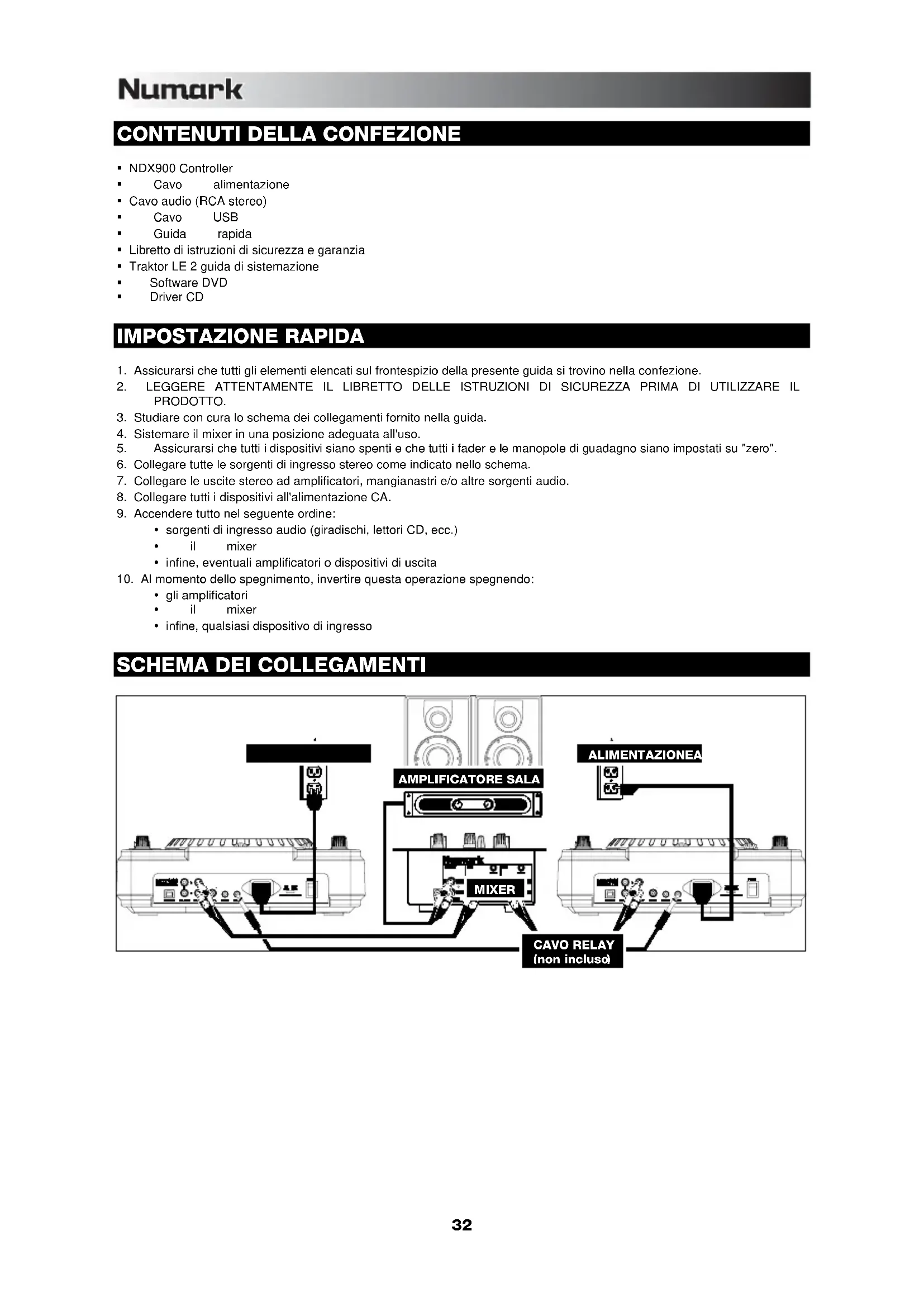

CONTENUTI DELLA CONFEZIONE

NDX900 Controller Cavo alimentazione Cavo audio (RCA stereo) Cavo USB Guida rapida Libretto di istruzioni di sicurezza e garanzia Traktor LE 2 guida di sistemazione Software DVD Driver CD IMPOSTAZIONE RAPIDA

1. Assicurarsi che tutti gli elementi elencati sul frontespizio della presente guida si trovino nella confezione.

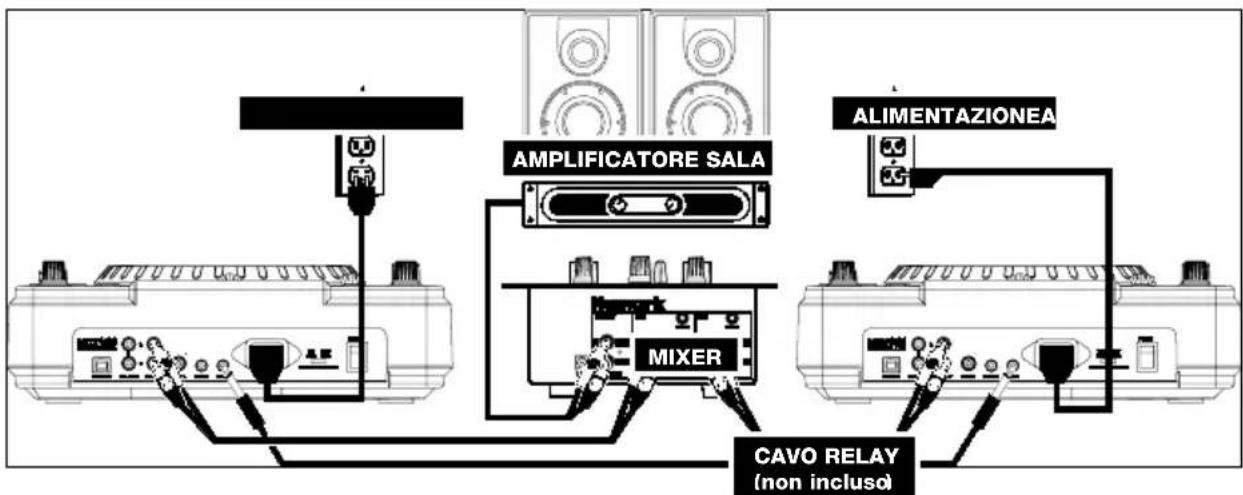

3. Studiare con cura lo schema dei collegamenti fornito nella guida.

4. Sistemare il mixer in una posizione adeguata all'uso.

5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su "zero".

6. Collegare tutte le sorgenti di ingresso stereo come indicato nello schema.

7. Collegare le uscite stereo ad amplificatori, mangianastri e/o altre sorgenti audio.

8. Collegare tutti i dispositivi all'alimentazione CA.

9. Accendere tutto nel seguente ordine:

y sorgenti di ingresso audio (giradischi, lettori CD, ecc.) y il mixer y infine, eventuali amplificatori o dispositivi di uscita

10. Al momento dello spegnimento, invertire questa operazione spegnendo:

y gli amplificatori y il mixer y infine, qualsiasi dispositivo di ingresso

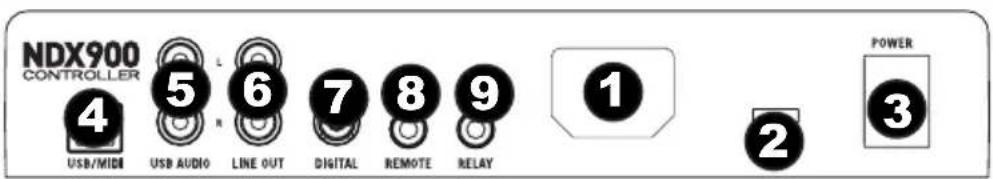

ALIMENTAZIONEALIMENTAZIONE CAVO RELAY

1. INGRESSO DI ALIMENTAZIONE – Servirsi dell'adattatore di alimentazione in dotazione per collegare il mixer ad una

cavo di alimentazione. Ad alimentazione spenta, collegare l'alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica.

2. SELETTORE DI VOLTAGGIO – Questo interruttore a 2 posizioni imposta il voltaggio di ingresso CA per le NDX900

Controller. Gli utenti americani dovrebbero impostare questo interruttore su "115V", mentre gli utenti del Regno Unito e la maggior parte degli utilizzatori europei devono impostarlo su "230V".

3. TASTO POWER – Serve ad accendere e spegnere l'apparecchio.

4. USB Slave- Connetta il Controllore di NDX900 ad un computer via questo cricco di USB ed il Suo Controllore di

NDX900 può essere usato come un'apparecchiatura di controllore di software che usa protocollo di Midi di USB o come un'apparecchiatura di audio di USB

5. USB Audio Produzione (RCA) - Manda una miscela stereofonica dell'audio che viene dal collegamento di USB del

6. USCITA LINEA (RCA) – Servirsi di cavi standard RCA per collegare questa uscita linea a l'ingresso linea del mixer.

7. USCITA DIGITALE – Questo connettore RCA permette di inviare un segnale audio digitale a qualsiasi dispositivo

designato ad accettare un segnale S/PDIF (Sony/Phillips Digital Interface Format). Si può anche collegare l'uscita digitale ad un decodificatore karaoke per riprodurre la grafica dei dischi CD+G. 8. FADER START – Servirsi di questo connettore per inserire un mixer o un interruttore remoto compatibile con fader start. Per servirsi di questo connettore come fader start, collegare un cavo fader start ad un mixer compatibile fader start. Ogni volta che si sposta il crossfader sul mixer dal lato in cui si trova l'apparecchio, inizierà a suonare. Allontanando il fader, l'apparecchio si fermerà. Risposando il fader, l'apparecchio riprenderà la riproduzione.

9. RELAY – La riproduzione relay permette a due lettori CD compatibili di alternare la riproduzione da un apparecchio

all'altro e indietro al termine delle tracce. Per servirsi della funzione relay, collegare un capo del cavo relay a questo livello e l'altro capo al jack relay dell'altro lettore CD. Per accendere e spegnere la modalità relay, tenere premuto il tasto MODE e girare la manopola di parametraggio. CARATTERISTICHE LCD

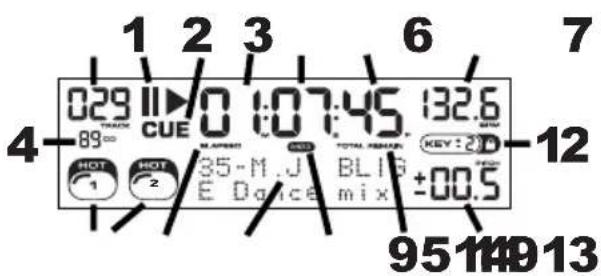

1. PLAY / PAUSE – Attivo quando l'apparecchio riproduce

un CD oppure è in pausa. 2. CUE – Lampeggia quando l'apparecchio sta impostando un punto cue. È acceso in maniera fissa in pausa e al punto cue. 3. TRACK NUMBER – Mostra il numero della traccia. 4. NUMERO DI TRACCE TOTALI – Indica il numero di tracce sul CD.

5. MP3 – Indica quando sul disco o sul dispositivo USB

collegato sono presenti MP3.

6. MINUTES – Mostra i minuti trascorsi o rimanenti, a

seconda dell'impostazione.

7. SECONDS – A seconda dell'impostazione, mostra i secondi trascorsi o rimanenti.

8. FRAMES – Il lettore CD suddivide un secondo in 75 frame per effettuare un cueing preciso. Questo mostra i frame

trascorsi o rimanenti a seconda dell'impostazione.

9. TIME MODE – Indica quando viene visualizzato il tempo rimanente della singola traccia (Remain) oppure dell'intero CD

(Total). Questa funzione è comandata tramite il TASTO TIME.

10. BPM – Il tempo, che è indicato in BPM (battiti al minuto).

11. PITCH – Mostra la percentuale di modifica del pitch.

12. KEY LOCK (blocco tonalità) – Indica quando è attiva la modalità Key Lock (blocco tonalità). La cifra di fianco all'icona del lucchetto indica quanto è lontana l'attuale tonalità della traccia dalla sua tonalità originale (in semitoni). 13. LOOP – Indica la riproduzione attiva del loop.

14. TEXT DISPLAY (visualizzazione testo) – Consente di visualizzare i nomi delle cartelle, le informazioni CD, le

informazioni dei tag MP3, etc.

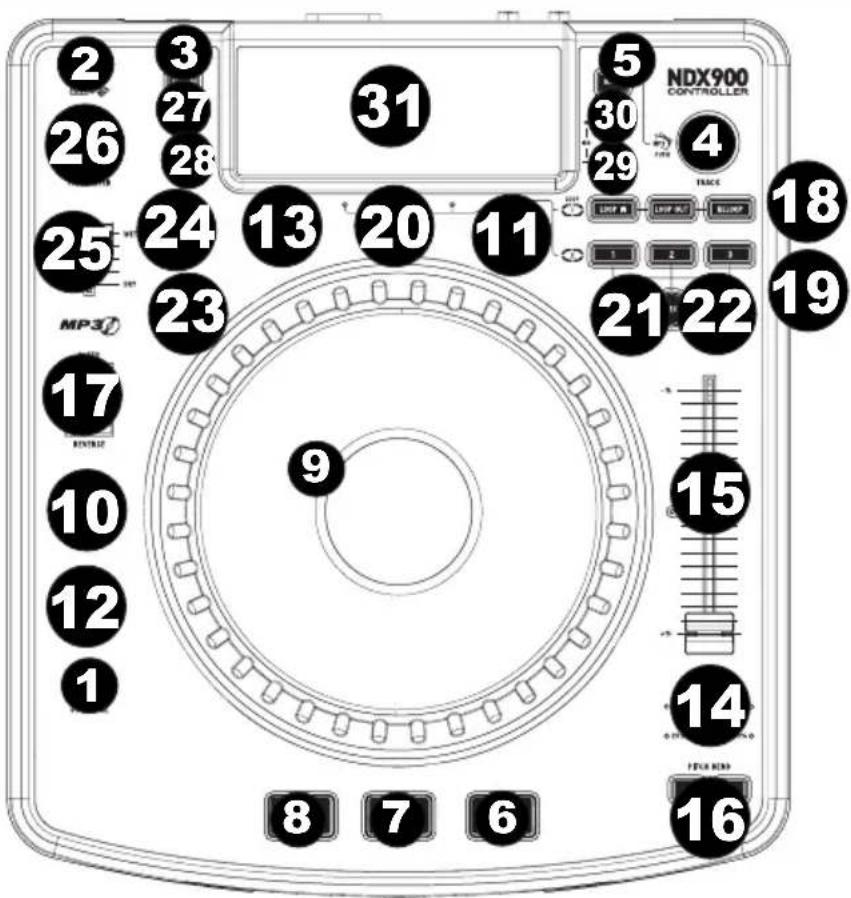

CARATTERISTICHE PANNELLO SUPERIORE

1. EJECT – Premere questo tasto per espellere il CD. Se un CD è in riproduzione, questo tasto non avrà effetto. 2. USB MASTER – Collegare a questo livello il dispositivo di memoria USB per permettere la lettura e la riproduzione di file musicali da parte dal NDX900 Controller. Il NDX900 Controller supporta unicamente il formato MP3, assicurarsi dunque che i file audio siano codificati come MP3 se si desidera utilizzarli con il NDX900 Controller. Nota bene: l’NDX900 Controller supporta i file di sistema HFS+, FAT ed NTFS. L’ HFS+ GUID Partition Table non è al momento supportato. 3. SOURCE (Sorgente) – Mantenere premuto il tasto SOURCE e girare la manopola PARAMETER per scegliere la sorgente audio che si desidera riprodurre; CD, USB, oppure il NDX900 Controller come controller MIDI USB. Questo tasto non funziona se il NDX900 Controller è in corso di riproduzione.

4. MANOPOLA TRACK – Serve per saltare di traccia in traccia, per la navigazione tra cartelle e come tasto "enter".

5. BACK – Quando si naviga in un CD o dispositivo con cartelle, questo tasto consente di navigare le cartelle oi file audio.

6. PLAY – Avvia la musica. La musica inizierà o dal punto cue o dall'ultimo punto di pausa. La pressione di questo tasto

durante la riproduzione riavvierà la canzone dall'ultimo punto cue impostato, che può essere utilizzato per creare un effetto di "stutter".

7. PAUSE – Interrompe la musica durante la riproduzione. Una nuova pressione di play imposta un nuovo punto cue.

Mantenendo premuto il tasto durante lo scratch o lo stutter, la musica verrà fermata nella posizione corrente, permettendo di catturare un punto di loop in o cue.

8. CUE – Durante la riproduzione, la pressione del tasto CUE fa tornare al punto più recente in cui è stata avviata la

riproduzione e interrompe momentaneamente la riproduzione della traccia. Tenendo premuto CUE, la riproduzione verrà avviata da questo punto, rilasciando CUE si torna a quel punto e si mette in pausa la traccia. Inoltre, quando la traccia è in pausa, è possibile utilizzare la rotella JOG WHEEL per individuare un nuovo punto cue.

9. ROTELLA JOG WHEEL – La rotella jog wheel ha numerose funzioni, a seconda della modalità in cui ci si trova.

a) Se la traccia non è in corso di riproduzione, la rotella cercherà lentamente tra i frame della traccia stessa. Per impostare un nuovo punto cue di un frame, far ruotare la rotella, quindi avviare la riproduzione quando è stata determinata la posizione desiderata. Premere CUE per tornare a quel punto cue. b) Se la traccia è in corso di riproduzione, la rotella ne effettuerà temporaneamente il bend del pitch. Una rotazione della rotella in senso orario la accelera temporaneamente, mentre una rotazione in senso antiorario la rallenta. Questo strumento è molto utile per l'abbinamento del beat. c) Quando il tasto SEARCH (ricerca) è stato attivato, la rotazione della rotella consente una scansione rapida lungo la traccia. d) Quando il tasto SCRATCH è stato attivato, la rotazione della rotella farà lo "scratch" sull'audio della traccia, come una puntina sul disco. 10. SCRATCH – Attiva o disattiva la modalità di Scratch. Quando è attivato, la rotazione della rotella crea un effetto di "scratch". Quando la modalità di Scratch è attiva, il LED è illuminato. Per modificare la modalità o lo stile di scratch, tenere premuto SCRATCH e girare la manopola PARAMETER.

11. SEARCH – Premendo questo tasto, è possibile utilizzare la rotella JOG WHEEL per effettuare una scansione rapida

lungo la musica. Quando la modalità di ricerca Search è attiva, il LED è rosso. Se la rotella non viene toccata per 10 secondi, si esce automaticamente dalla modalità di ricerca. La velocità di ricerca può essere regolata tenendo premuto il tasto SEARCH e girando la manopola PARAMETER. Per regolare la rapidità con cui SEARCH effettua la scansione lungo le tracce, tenere premuto SEARCH e girare la manopola PARAMETER.

12. STOP / START TIME (tempo di frenata / di avvio) – Servirsi di queste manopole per regolare la velocità alla quale la

musica verrà avviata alla pressione di play (START TIME – tempo di avvio) o la velocità di interruzione della musica alla pressione di pause (STOP TIME – tempo di frenata). Si possono regolare il tempo di avvio e di frenata premendo la manopola in modo da farla spuntare e girandola sul valore desiderato.

13. TAP – Premendo questo tasto a tempo con il beat si aiuta il contatore di BPM a localizzare il giusto tempo. Tenendo

premuto il tasto per 2 secondi, il contatore BPM verrà azzerato e effettuerà nuovamente il calcolo. 14. PITCH / KEYLOCK – Il tasto pitch regola la gamma del fader del pitch oltre ad abilitare e a disattivare la modalità blocco nota. Premere e rilasciare il tasto pitch per scorrere tra le possibili impostazioni del fader del pitch: +/- 6%, 12%, 25% e 100%. Si può anche disattivare il fader del pitch premendo nuovamente il tasto pitch dopo aver selezionato 100%. L'altra funzione di questo pulsante è quella di blocco nota. Per attivare la modalità blocco tasti, tenere premuto il tasto pitch per due secondi. Questa funzione permette di modificare la velocità della canzone senza cambiare la nota. La tonalità della canzone verrà bloccata in qualsiasi posizione si trova il fader al momento dell'attivazione del blocco nota. Si può anche modificare manualmente la nota di una canzone tenendo premuto il tasto PITCH mentre si gira la manopola di parametraggio. Per modificare manualmente la tonalità di una canzone, tenere premuto PITCH / KEYLOCK e girare la manopola PARAMETER.

15. FADER DEL PITCH – Questo controlla la velocità della musica. Muovendolo verso il + accelera la musica, muovendolo

verso il "-" la rallenta. La percentuale di regolazione del pitch è mostrata a display.

16. PITCH BEND – Permette di regolare brevemente la velocità della musica più o meno velocemente per il tempo in cui è

mantenuto premuto il tasto. Utile per rapide regolazioni di velocità per appaiare il beat di due canzoni che possono essere allo stesso tempo, ma avere beat che battono in tempi leggermente diversi.

17. INTERRUTTORE BLEEP / REVERSE – Servirsi di questo per la riproduzione di un CD al contrario. La modalità "Bleep"

riprodurrà la musica al contrario mentre il contatore del CD continua a procedere. Quando si rilascia l'interruttore, il CD continua a suonare dal punto in cui avrebbe dovuto trovarsi nel caso in cui non si avesse utilizzato l'interruttore. La modalità "Reverse" riprodurrà la musica al contrario e anche il CD procederà al conteggio al contrario.

18. LOOP IN / OUT / RELOOP – Questi tasti servono a definire i punti loop di inizio e finali (LOOP IN e LOOP OUT) o per

riprodurre nuovamente e riavviare il loop (RELOOP). Per ulteriori informazioni su questa funzione, vedi la sezione dedicata al looping del manuale. 19. TASTI TRIGGER – Questi tasti possono essere utilizzati per 3 possibili funzioni, scelte tenendo premuto il tasto REC e girando la manopola di parametraggio. Per ulteriori informazioni, vedi il paragrafo "Tasti trigger multi funzione" più avanti nel manuale. 20. SHIFT – Usato con la funzione di looping, l'interruttore shift permette di tagliare il loop a metà o di raddoppiarlo. 21. REC – Questo tasto va usato in abbinamento con i 3 tasti assegnabili per registrare campioni e impostare punti di hot start. Quando usato con la manopola di parametraggio, permette di impostare la modalità per i tre TASTI TRIGGER multi-funzione. Per scegliere una modalità, tenere premuto il tasto REC, quindi, sempre mantenendo premuto il tasto REC, tenere premuto il TASTO TRIGGER desiderato e girare la manopola PARAMETER per selezionare l'opzione che si desidera modificare. Per ulteriori informazioni, vedi il paragrafo "Tasti trigger multi funzione" più avanti nel manuale.

22. MODALITÀ (BUTTON) – Questo pulsante serve a modificare la funzione dei 3 tasti assegnabili. La pressione di questo

tasto farà passare tra LOOP-2, HOT CUE e SAMPLES. Per ulteriori informazioni, vedi il paragrafo "Tasti trigger multi funzione" più avanti nel manuale. 23. FX – La pressione di questo tasto accende e spegne la modalità effetti. Se il tasto è illuminato, significa che la modalità effetti è accesa.

24. FX SELECT – Servirsi di questo commutatore per scegliere quali effetti utilizzare. Vi sono sei diversi effetti a

disposizione. Per ulteriori informazioni, vedi il paragrafo di questo manuale dedicato agli effetti.

25. WET / DRY FADER – Servirsi di questo comando per regolare la quantità di effetto da mixare nel mix principale. Lo 0%

o lato "dry" del fader darà meno musica effettata e più musica originale, mentre il 100% o lato "wet" aggiunge più effetto e meno musica originale.

26. MANOPOLA PARAMETER (di parametraggio) – Questa manopola ha molteplici funzioni, a seconda di cosa si fa

mentre la si gira. In maniera predefinita, la rotazione della manopola regola un parametro dell'effetto scelto con l'interruttore FX SELECT. Per maggiori informazioni, vedi il paragrafo effetti più avanti nel manuale. Altre impostazioni possono essere regolate tenendo premuto un pulsante e girando la manopola di parametraggio.

27. PROG (Programma) – Questo tasto vi aiuta a creare un programma, vale a dire una sequenza di tracce da riprodurre in

maniera ininterrotta. Per creare un programma, premere PROG quando il lettore CD è in pausa. Per inserire una traccia nel programma, servirsi dell'apposita manopola TRACK per selezionare la traccia desiderata, quindi premere PROG per inserirla. Ripetere questo procedimento per ciascuna traccia che desidera inserire (nell'ordine in cui desiderate che suoni). Una volta terminato, premere PLAY per iniziare a riprodurre il programma. Le tracce verranno riprodotte nell'ordine in cui sono state inserite. Per annullare il programma mentre viene riprodotto, tenere premuto PROGRAM per tre secondi. Tenendo premuto il tasto PROG e girando la manopola PARAMETER si avrà accesso al menu elencante le opzioni disponibili. Per ulteriori informazioni, vedi il paragrafo "Funzioni manopola di parametraggio" del presente manuale.

28. TIME (tempo) – Commuta il tempo visualizzato a display tra tempo di riproduzione trascorso, tempo rimanente sulla

singola traccia e tempo rimanente sull'intero CD (audio).

29. RECALL / STORE – Mantenendo per 2 secondi la pressione sul tasto RECALL i punti cue verranno salvati. Per ogni CD

è possibile salvare più di un set di cue. Questi verranno numerati in sequenza per ogni CD. Quando viene inserito un CD che presenta punti cue salvati, il display indica che vi sono "Cue Points Available" (punti cue disponibili). Per richiamarli, premere e rilasciare il tasto RECALL. Se su un CD sono stati salvati più punti cue, la manopola di parametraggio permetterà di scorrere tra i set salvati.

30. (PLAY) MODALITÀ – Vi sono quattro modalità di riproduzione:

Single: riproduce la canzone selezionata, quindi si interrompe e imposta come cue la traccia successiva. SingleReplay: ripete la canzone in corso fino all'interruzione manuale. Random: riproduce tutte le canzoni del CD in ordine casuale. Continuous: riproduce tutte le canzoni del CD in ordine, quindi riprende dall'inizio.36 Per visualizzare i nomi dei file o le informazioni dei tag ID3 al momento di riprodurre MP3, tenere premuto RECALL / STORE e premere (PLAY) MODE. Per attivare o disattivare la modalità Relay, tenere premuto (PLAY) MODE e girare la manopola PARAMETER. 31. DISPLAY LCD – Qui vengono visualizzate tutte le informazioni e le funzioni. Testo CD (se disponibile), informazioni tag ID3 e impostazioni degli effetti sono tutti mostrati a questo livello.37

FUNZIONI MANOPOLA PARAMETRAGGIO

Tenendo premuto uno dei tasti elencati di seguito e girando la manopola PARAMETER è possibile accedere a numerosi menu e opzioni. SCRATCH Tenendo premuto il tasto SCRATCH e girando la manopola PARAMETER si può scegliere la modalità di scratch preferita: Vinyl: questa modalità permette di utilizzare il piatto per lo scratch come si farebbe con un disco in vinile. Premendo la parte della ROTELLA JOG WHEEL, la musica si interrompe nel punto in cui si trova fino a quando la manopola non viene rilasciata. Forward: quando si usa la jog wheel per lo scratch, si sentono unicamente i movimenti in avanti. Questo simula l'uso di un crossfader per il taglio dei giri all'indietro. Cue: scratcha dal punto cue corrente. Ogni volta che si tocca il ROTELLA JOG WHEEL, la canzone inizierà dall'attuale punto cue. Ciò permette di impostare un punto cue per un determinato segmento di una canzone e di scratchare ripetutamente sullo stesso segmento. Cue Forward: è una combinazione delle modalità Cue e Forward. Scratcha dal punto cue corrente, ma non riproduce suoni durante il movimento in senso antiorario della rotella. Bleep: permette di "inserire" uno scratch mentre la musica continua a procedere. Una volta finito lo scratch, la musica continua da dove sarebbe stata senza lo scratch. Bleep Forward: si tratta fondamentalmente della combinazione delle modalità di scratch Bleep e Forward. Permette di "inserire" uno scratch, ma riproduce unicamente la parte in avanti del piatto. PITCH Tenendo premuto il tasto PITCH e girando la manopola PARAMETER è possibile modificare la tonalità della canzone corrente da "L" (tonalità bassa) ad "H" (tonalità alta) con incrementi di 40 semitoni (laddove 0 rappresenta nessuna modifica di tonalità). Una volta selezionata la modifica di tonalità desiderata, lasciare la pressione del tasto PITCH: la tonalità passerà immediatamente al valore selezionato. MODE Per accendere e spegnere la modalità relay, tenere premuto il pulsante rettangolare MODE e girare la manopola di parametraggio per selezionare la giusta impostazione relay. La modalità relay permetterà di alternare la riproduzione tra 2 apparecchi compatibili collegati tramite un cavo mono da 1/8" relay/remoto. SEARCH La velocità di ricerca può essere regolata tenendo premuto SEARCH e girando la manopola PARAMETER. Le opzioni basate su 1 giro di rotella sono 15 secondi, 30 secondi e 1 minuto.

OPZIONI PROGRAM / PARAMETER

Tenendo premuto il tasto PROGRAM e girando la manopola PARAMETER, si ottengono le seguenti opzioni di menu. Premendo la manopola PARAMETER si possono modificare i parametri del menu selezionato: Scratch Delay (On, Off): attiva un leggero ritardo quando si rilascia il piatto in modalità scratch. Remote (On-On, On-Off, Fader Start): cambia l'opzione remote start per permettere all'apparecchio di essere attivato da un altro dispositivo che impieghi un cavo di avviamento remoto. Power On Play (On, Off): quando attivata, questa opzione farà iniziare la riproduzione da parte di un lettore CD non appena viene accesa l'alimentazione. Memo All Clear (cancella tutto) (No, Sì): azzera tutte le informazioni relative ai punti cue e loop. Sleep Mode (modalità sleep) (On, Off): quando questa opzione è attivata, l'apparecchio entrerà in uno stato di "sonno" dopo alcuni minuti di inattività. Preset Clear (Sì, No): azzera tutti i parametri globali facendoli tornare alle impostazioni predefinite. Numero versione: premendo la manopola PARAMETER, il numero di versione del sistema operativo verrà visualizzato per il tempo della pressione del tasto PROG. Power On Demo (On, Off): quando questa opzione è attiva, l'apparecchio entrerà in modalità "demo" e i LED del piatto di illuminano con uno schema speciale all'accensione dell'apparecchio.38

Premendo il tasto MODE rotondo si può scegliere la modalità desiderata per i tre TASTI TRIGGER illustrati sopra. Sono disponibili tre modalità: LOOP-2: In questa modalità i tre TASTI TRIGGER agiscono come un altro gruppo di tasti loop che si comportano nello stesso modo dei tasti sopra di essi. Ciò offre la possibilità di impostare due set di punti loop totalmente distinti. Per ulteriori informazioni sul looping, vedi il capitolo successivo. HOT CUE: Questa modalità permette di impostare punti "hot cue". Questi sono simili a normali punti cue, eccettuato il fatto che, quando i TASTI TRIGGER vengono premuti, l'apparecchio salterà istantaneamente al punto definito e inizierà la riproduzione. Per impostare un punto hot cue, assicurarsi di essere in modalità hot cue premendo il pulsante rotondo MODE fino a visualizzare la scritta "Mode:Hot CUE" sulla parte inferiore dello schermo. Premere REC per attivare la registrazione, quindi premere il TASTO TRIGGER desiderato. In qualunque punto del CD ci si trovi al momento della pressione del TASTO TRIGGER , è il punto che verrà registrato sul TASTO TRIGGER stesso. Per iniziare a suonare immediatamente dal punto hot cue impostato, premere nuovamente lo stesso TASTO TRIGGER . SAMPLE: La terza modalità è la modalità campione, sample. Questa modalità permette di registrare un campione audio lungo fino a 5 secondi su ciascuno dei 3 TASTI TRIGGER . Per registrare un campione, assicurarsi innanzitutto di essere in modalità sample premendo il tasto MODE rotondo fino a quando a display non appare MODE:SAMPLES. Quindi, premere e rilasciare REC per attivare la registrazione. Quindi, premendo uno dei tre tasti grossi, l'apparecchio inizierà a registrare fino a quando una nuova pressione del TASTO TRIGGER interromperà la registrazione oppure fino a quando lo spazio per il campione non si esaurisca. Per riprodurre il campione è sufficiente premere il giusto TASTO TRIGGER . I tasti cui sono stati assegnati campioni saranno accesi, mentre quelli inutilizzati rimarranno spenti. Vi sono inoltre tre opzioni di riproduzione tra cui scegliere per ciascuno dei tre TASTI TRIGGER campione (sample). Per scegliere una modalità, tenere premuto il tasto REC, quindi, sempre mantenendo premuto il tasto REC, tenere premuto il TASTO TRIGGER desiderato e girare la manopola PARAMETER per selezionare l'opzione che si desidera modificare. Per fare ciò, premere e rilasciare la manopola PARAMETER, quindi girare la manopola sull'impostazione desiderata. Premere la manopola PARAMETER per salvare la scelta effettuata. Le tre opzioni di riproduzione sono: Sample Insert (On, Off): determina se il campione avrà la precedenza sulla sorgente audio attualmente riprodotta o se verrà mixato insieme ad essa. Se 'On' è selezionato, il campione avrà la precedenza sull'audio in via di riproduzione, quando 'Off' è selezionato, il campione verrà mixato con l'audio stesso. Sample Reverse (On, Off): quando attiva, questa opzione riproduce il campione al contrario. Sample Volume (0-100): questa impostazione regola il volume del campione quando viene riprodotto.39 LOOPING L'NDX900 Controller è dotato di una funzione di looping continua, il che significa che una volta definito un loop, non c'è ritardo quando la musica torna indietro all'inizio. Questa funzione di looping permette di essere molto creativi con i mix, consentendo di estendere sezioni desiderate di una canzone per quanto si vuole, o di creare dei remix al volo! Vi sono tre tasti da utilizzare per il looping: LOOP IN: questo è il punto in cui desiderate che inizi un loop. In via predefinita, un punto "loop in" è impostato automaticamente all'inizio della canzone. Per definire un nuovo punto di "loop in", premere il tasto LOOP IN quando la canzone raggiunge il punto in cui si desidera che inizi un loop. Il tasto LOOP IN si illumina, a indicare che è stato impostato un nuovo punto di "loop in". Il tasto RELOOP si illumina a sua volta a indicare che è possibile premerlo immediatamente per tornare al punto "loop in" e iniziare la riproduzione. Se si desidera modificare il punto "loop in", premere nuovamente il tasto LOOP IN. LOOP OUT: imposta il punto in cui il loop ha fine. La prima volta si preme LOOP OUT durante la riproduzione di una canzone, il tasto LOOP OUT lampeggia e la canzone inizierà a suonare in un loop continuo, a partire dal punto "loop in" e terminando al punto "loop out". Per rilasciare o terminare il loop, premere LOOP OUT una seconda volta: la riproduzione continuerà ad avanzare appena la canzone passa il punto loop out precedentemente impostato. Il tasto LOOP OUT sarà ora acceso a indicare che il loop si trova ora in memoria per poter ripetere il loop in futuro. RELOOP: riproduzioni ripetute o effetti di "stutter" (se battuto ripetutamente) dal punto loop in. Se in precedenza è stato impostato un loop, suona e ripete quel loop, fino a quando non si esce dal loop stesso premendo il tasto LOOP OUT. SHIFT: regola la lunghezza del loop con incrementi di metà lunghezza o di lunghezza doppia. Spostare l'interruttore shift a destra per aumentare la lunghezza del loop o a sinistra per accorciare il loop. Consiglio: i TASTI TRIGGER assegnabili 1-2-3 possono essere utilizzati come un secondo set di tasti loop. Leggere il capitolo precedente per ulteriori informazioni in merito a questi tasti trigger multi-funzione.

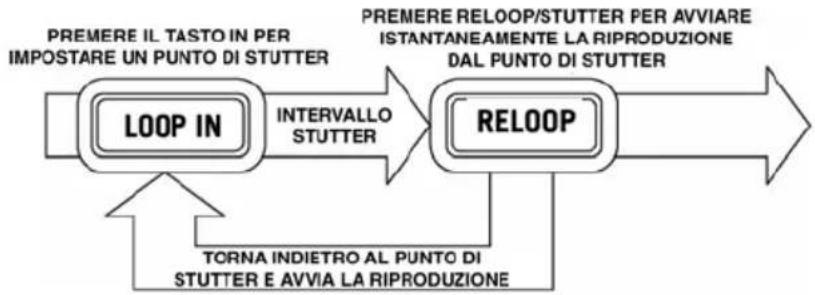

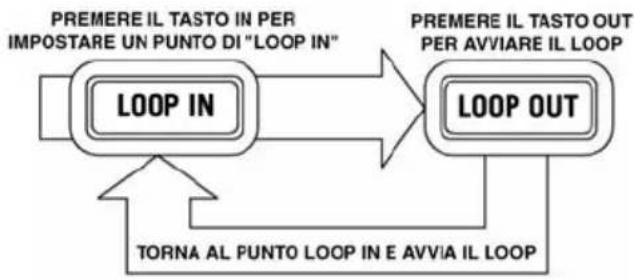

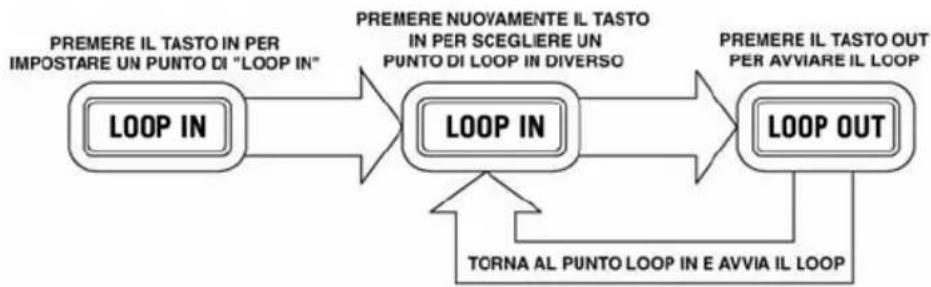

Premere LOOP IN per impostare l'inizio del loop, quindi premere LOOP OUT per impostare il punto finale del loop. Una volta premuto out, il NDX900 Controller effettuerà un loop tra questi due punti. Premendo nuovamente LOOP OUT, l'NDX900 Controller esce dal e continua la riproduzione normale. Se si preme LOOP IN ma si decide di impostare un altro punto "loop in", premere nuovamente LOOP IN. Quindi premere LOOP OUT per avviare il loop tra i punti LOOP IN ed LOOP OUT. Il punto "loop in" può anche essere utilizzato per dare un effetto di "stutter" alla riproduzione a partire da un certo punto di una canzone. Premere LOOP IN per impostare il punto "stutter", quindi premere RELOOP per iniziare la riproduzione dal punto stutter. Ogni volta che si preme RELOOP il NDX900 Controller tornerà al punto stutter e avvierà la riproduzione da quel punto.40 EFFETI Servirsi dell'interruttore FX SELECT per scegliere l'effetto desiderato. Premere il tasto EFFECTS per accendere e spegnere gli effetti. Ci si può servire del fader WET/DRY per regolare la presenza degli effetti nel mix. La maggior parte degli effetti può essere sincronizzata ad una gamma del contatore di battiti al minuto BPM tenendo premuta la manopola PARAMETER mentre la si gira o essere controllata manualmente girando la manopola PARAMETER senza tenerla premuta. Sono disponibili sei effetti: FILTER: Un filtro isolante (passa banda) che permette di riprodurre unicamente una specifica frequenza della musica. La rotazione della manopola PARAMETER sposta la frequenza del filtro. Premendo la manopola PARAMETER mentre la si gira, applica una regolazione generale della frequenza. Girando la manopola PARAMETER senza tenerla premuta, si effettua una regolazione fine della frequenza di filtraggio. ECHO: Crea un effetto di riverbero. La gamma può essere regolata con la manopola PARAMETER. Girando e tenendo premuta la manopola PARAMETER si potrà sincronizzare l'effetto ad una gamma del contatore di battiti al minuto BPM. CHOP: Simula l'accensione e lo spegnimento di un tasto mute a tempo con la musica. La velocità dell'effetto è regolata dalla manopola PARAMETER e può anche essere sincronizzata al contatore BPM premendo la manopola PARAMETER mentre la si gira. PAN: Alterna la riproduzione dei canali dell'altoparlante di destra e di sinistra a seconda del tempo del contatore BPM oppure della velocità selezionata manualmente. Per impostare la gamma, girare la manopola PARAMETER. Si può sincronizzare la velocità ad una gamma del contatore BPM premendo la manopola PARAMETER mentre la si gira. PHASER: Effetto di sweeping phase. È simile all'effetto flange, eccettuato il fatto che l'effetto flange presenta un suono armonico più pronunciato. Un commutatore di fase è enarmonico ed ha un suono più "rombante". La velocità dell'effetto è controllata dalla manopola PARAMETER e può anche essere sincronizzata alla gamma del contatore BPM premendo la manopola mentre la si gira. FLANGER: Effetto globale con un suono armonico più pronunciato di quello del phaser, che ricorda il motore di un jet che passa sulla testa. La velocità dell'effetto è controllata dalla manopola PARAMETER e può anche essere sincronizzata alla gamma del contatore BPM premendo la manopola mentre la si gira. Fader Wet/Dry Oltre alla manopola PARAMETER, è presente un fader WET/DRY che permette di regolare l'equilibrio tra l'audio interessato e quello non interessato. Muovendo il fader da DRY a WET si udrà sempre più il suono coinvolto.41

Collegando un dispositivo USB di memoria di massa quale un hard drive USB, un thumb drive, Apple iPod (o altri dispositivi musicali portatili compatibili) al connettore USB MASTER posto sul pannello superiore dal NDX900 Controller, si può accedere, riprodurre e scratchare i file musicali nello stesso modo in cui si riprodurrebbe un normale CD audio. Per accedere al dispositivo USB:

1. Assicurarsi innanzitutto che sia collegato al connettore USB MASTER posto sul pannello superiore dal NDX900

2. Premere e rilasciare il tasto SOURCE.

3. Girare la manopola PARAMETER fino a quando il display non indica "USB-MASTER", quindi premere la

manopola di parametraggio.

4. Dopo che il NDX900 Controller ha analizzato la struttura delle partizioni (max. 9 partizioni) e la struttura delle

cartelle (max. 999 cartelle) del dispositivo USB, è possibile navigare all'interno del dispositivo USB stesso secondo le seguenti istruzioni. Dispositivo USB di memoria di massa Per accedere a file posti su un dispositivo USB di memoria di massa, servirsi della manopola TRACK per scegliere la cartella che si desidera aprire, quindi premere la manopola per entrare in quella cartella. Si può quindi utilizzare la manopola TRACK per navigare in un'altra cartella o per scegliere un file audio nella cartella corrente che si desidera riprodurre. Nota bene:

• Per organizzare un'ampia collezione musicale si consiglia di creare una cartella distinta per ogni artista.

• Poiché non tutti i dispositivi MP3 sono dispositivi USB di memoria di massa, non tutti i lettori saranno compatibili con il NDX900 Controller.

• Per cambiare la modalità di visualizzazione MP3 a display, tenere premuto il tasto RECALL/STORE e premere il tasto (PLAY) MODE per passare da nome file a titolo canzone ID3 a titolo album ID3 a nome artista ID3. Consigli per l'utilizzo di dispositivi USB con l'NDX900 Controller

• Al momento di scollegare un dispositivo USB dal NDX900 Controller, assicurarsi sempre di servirsi del tasto SOURCE per passare alla modalità CD/MP3 prima di scollegarlo. Assicurarsi che la scritta "HD" non stia lampeggiando a display mentre si scollega il dispositivo USB.

• Scollegare un dispositivo USB quando il NDX900 Controller è ancora in modalità USB MASTER potrebbe rendere corrotti e illeggibili i dati contenuti sul dispositivo USB stesso.

• Nota: vi è un limite di 999 canzoni per cartella o playlist. Servirsi di più cartelle o playlist per dividere un gran numero di canzoni.

• Si sconsiglia l'uso di file MP3 di dimensioni superiori a 300MB in quanto potrebbero influire negativamente sulle prestazioni dal NDX900 Controller.

• Per HD di grande capacità, dal NDX900 Controller è in grado di leggere fino a un massimo di 9 partizioni disco. Ogni partizione è limitata a 999 cartelle, ognuna delle quali è limitata a 999 canzoni.

Si può anche collegare il NDX900 Controller ad un computer via USB per utilizzarlo come un controller per programmi software compatibili con il protocollo USB MIDI. Rivolgersi al produttore per scoprire se il proprio software supporta un controller USB MIDI. Per attivare la modalità USB MIDI, collegare un cavo USB dalla presa USB SLAVE dal NDX900 Controller ad una porta USB del computer. Quindi premere SOURCE e girare la manopola PARAMETER fino a selezionare "USB-MIDI". Per il programma software in dotazione con l'NDX900, fare riferimento alla guida per la configurazione del software allegata per ulteriori istruzioni.

FIRMWARE NDX900 CONTROLLER

Il NDX900 Controller dà il massimo con l'installazione dei firmware più recenti. Raccomandiamo dunque vivamente di verificare immediatamente l'eventuale esistenza di aggiornamenti del firmware e di continuare a farlo regolarmente in modo da non perdervi il meglio! Recarsi alla pagina www.numark.com/ndx900controller per ottenere gli ultimi aggiornamenti del firmware. Nota bene: l’NDX900 Controller supporta i file di sistema HFS+, FAT ed NTFS. L’ HFS+ GUID Partition Table non è al momento supportato.42
