Type de produit	Autoradio
Marque	Marquant
Modèle	MCR633
Alimentation	12 V, masse négative
Connecteurs	ISO
Bandes radio	FM 87,5-108 MHz / AM 522-1620 kHz
Sensibilité FM	5 µV (S/B = 30 dB)
Sensibilité AM	32 dB (S/B = 20 dB)
Séparation stéréo FM	> 25 dB
Section CD : rapport S/B	> 60 dB
Section CD : séparation canaux	> 60 dB
Section CD : réponse en fréquence	40 Hz - 15 kHz
Façade amovible	Oui (touche REL)
Réglages audio	Volume, graves, aigus, balance, loudness
Fonctions radio	Bande, syntonisation, locale/distant, mono/stéréo
Fonctions CD	Lecture, pause, répétition, aléatoire, intro, avance/recul rapide
Horloge	Affichage et réglage par touche DSP
Touche de réinitialisation	RESET (objet pointu)
Témoin lumineux	LED clignotante sans façade
Entretien et nettoyage	Chiffon doux sec, éviter produits agressifs
Pièces détachées	Façade, clés d'extraction
Sécurité	Ne pas utiliser en conduisant, respecter le volume

FOIRE AUX QUESTIONS - MCR633 Marquant

Comment allumer et éteindre l'autoradio MCR633 ?

Appuyez sur la touche PWR (1) pour allumer l'appareil, appuyez de nouveau pour l'éteindre.

Comment retirer la façade amovible ?

Appuyez sur la touche REL (2) pour enlever la façade.

Comment régler le volume, les graves, les aigus et la balance ?

Appuyez plusieurs fois sur SEL (3) pour sélectionner le mode (volume, graves, aigus, balance), puis utilisez les touches ▲ (4) et ▼ (5) pour régler. Le réglage revient automatiquement après 3 secondes.

Comment activer la fonction loudness ?

Appuyez sur la touche RND/LOU (11) pour augmenter les tonalités graves.

Comment régler l'horloge ?

Appuyez sur DSP (6) pour afficher l'heure, puis maintenez DSP enfoncé jusqu'à ce que l'heure clignote. Utilisez ▲ et ▼ pour régler les heures et minutes.

Comment passer du mode radio au mode CD ?

En mode radio, insérez un CD ou appuyez sur Play/Pause (12) si un CD est déjà inséré. En mode CD, appuyez sur BND (7) pour passer à la radio.

Comment sélectionner une station radio ?

Tournez le bouton TUNE (8) dans un sens ou l'autre pour parcourir les fréquences. Utilisez RPT/LOC (9) pour choisir entre réception locale ou distante.

Comment lire un CD en boucle ou en aléatoire ?

Pour répéter une plage, appuyez une fois sur RPT/LOC (9). Pour répéter tout le disque, appuyez deux fois. Pour la lecture aléatoire, maintenez RND/LOU (11) pendant plus de 1,5 seconde.

Que faire en cas de fonctionnement anormal ?

Appuyez sur la touche RESET (19) avec un objet pointu. Tous les réglages et stations mémorisées seront effacés.

Comment éjecter un CD ?

Appuyez sur la touche Eject (14) pour éjecter le disque. L'autoradio passe automatiquement en mode radio.

MODE D'EMPLOI MCR633 Marquant

UTILISATION (se référer à la figure A)

ALLUMAGE/EXTINCTION

Appuyer sur la touche PWR (1) pour allumer l'appareil, appuyer de nouveau pour l'éteindre.

Appuyer sur la touche REL (2) pour enlever la façade amovible de l'autoradio.

REGLAGES DU SIGNAL AUDIO

Appuyer sur la touche SEL (3) pour sélectionner le mode du volume, des graves, des aigus et de la balance. Utiliser les touches ▲ (4) et ▼ (5) pour régler à discrétion la fonction sélectionnée. Si aucun réglage n'est effectué dans trois secondes, l'affichage reviendra au mode normal de la radio.

Volume: Régler le niveau du volume à l'aide des touches ▲ (4) et ▼ (5).

REMARQUE: L'autoradio est réglé dans le mode du volume.

Graves: Appuyer une fois sur la touche SEL (3). Régler le niveau des tonalités graves par les touches ▲(4) et ▼(5).

Aigus: Appuyer deux fois sur la touche SEL. Régler le niveau des tonalités aigües à l'aide des touches ▲(4) et ▼(5).

Balance: Appuyer trois fois sur la touche SEL. Régler l'équilibre entre les haut-parleurs droit et gauche à l'aide des touches ▲ (4) et ▼ (5).

LOUDNESS

Appuyer sur la touche RND/LOU (11) pour augmenter les tonalités graves.

REGLAGE DE L'HORLOGE

Appuyer sur la touche DSP (6) pour afficher l'horaire, si aucune touche n'est appuyée dans 5 secondes, l'afficheur reviendra à l'affichage précédent. Maintenir appuyée la touche DSP jusqu'à ce que l'horaire commence à clignoter. Utiliser les touches▲ (4) et ▼(5) pour régler les heures et les minutes.

SELECTION DU MODE RADIO/CD

En mode CD, appuyer sur la touche BND (7) pour passer à l'écoute de la radio. En mode radio, si un disque compact est inséré dans le compartiment, appuyer sur la touche Play/Pause (12) pour passer au mode CD et commencer la lecture.

AFFICHEUR A CRISTAUX LIQUIDES

Sur l'afficheur (17) apparaissent la fréquence de la station radio accordée ou les différentes fonctions sélectionnées.

TEMOIN LUMINEUX (LED)

Quand la façade n'est pas insérée, un témoin lumineux (LED) (18) clignotera sur l'autoradio.

REMISE A ZERO DE L'AUTORADIO (RESET)

Appuyer sur la touche RESET (19) en cas de fonctionnement anormal de l'appareil. Quand on appuie sur la touche de réinitialisation (RESET), tous les réglages et les stations radio mémorisées seront effacés. La touche RESET peut être appuyée à l'aide de n'importe quel objet pointu.

ECOUTE DE LA RADIO

SELECTION DE LA BANDE

Appuyer sur la touche BND (7) pour changer la bande radio selon l'indication du schéma suivant:

(modèle à 2 bandes)

SELECTION DE LA STATION RADIO

Tourner le bouton TUNE (8) dans le sens des aiguilles d'une montre ou dans le sens contraire pour sélectionner la station radio souhaitée.

Pendant l'écoute de la radio, appuyer sur la touche RPT/LOC (9) pour choisir entre la fonction "locale" pour recevoir les stations radio avec le signal le plus fort, ou bien "distant" pour accorder le mieux possible les stations avec un signal faible.

FONCTION MONO/STEREO

Pendant l'écoute de la radio, appuyer sur la touche INT/MON (10) pour sélectionner entre le mode mono ou stéréo. Pour les stations avec un signal particulièrement faible, il est conseillé le mode monophonique.

ECOUTE DU CD

FONCTIONNEMENT DU CD

Insérer un CD avec la face étiquetée tournée vers le haut à l'intérieur du compartiment correspondant (13). La lecture du disque commencera automatiquement. S'il n'y a pas de son, le disque a été inséré de manière incorrecte. Sur l'afficheur apparaissent le numéro de la plage en cours de lecture et le temps de lecture. Pendant la lecture, appuyer sur la touche Play/Pause (12) pour interrompre momentanément la lecture; appuyer de nouveau pour la rétablir. Appuyer sur la touche "Eject" (14) pour éjecter le disque du compartiment. L'autoradio passera automatiquement au mode radio.

SELECTION DES PLAGES

En mode CD, appuyer sur la touche MAN/SKIP – (15) ou + (16) pour revenir à la plage précédente ou passer à la suivante. Le numéro de la plage en cours de lecture s'affichera. Pendant l'écoute d'une plage, maintenir l'appui sur la touche MAN/SKIP – (15) ou + (16) pour avancer ou reculer rapidement à l'intérieur de la même plage.

FONCTION DE REPETITION

En mode CD, appuyer sur la touche RPT/LOC (9) pour écouter continuellement la plage en cours de lecture, appuyer une deuxième fois pour écouter tout le disque, appuyer une troisièmen fois pour revenir au mode normal de lecture.

LECTURE ALEATOIRE (RANDOM)

Maintenir appuyée pendant plus de 1,5 seconde la touche RND/LOU (11) pour lire toutes les plages du CD dans un ordre laissé au hasard. Appuyer de nouveau pour annuler la fonction.

Pendant l'écoute d'un CD, appuyer sur la touche INT/MON (10) pour écouter les premières 10 secondes de chaque plage. Appuyer sur la touche INT/MON une autre fois pour interrompre la fonction et revenir à la lecture normale du CD.

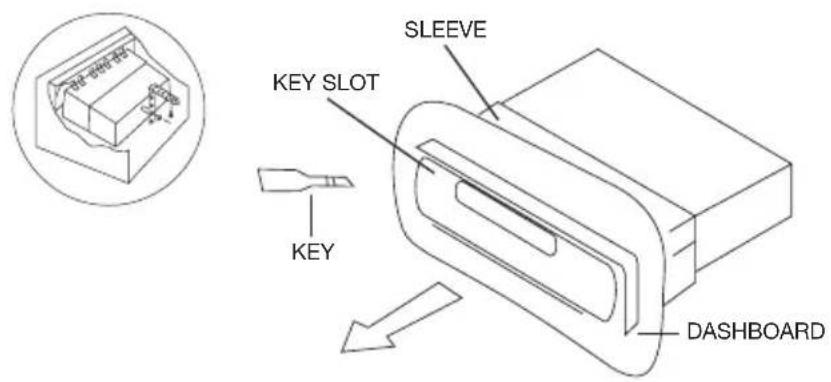

INSTALLATION/RETRAIT

a) Insérer la clé fournie dans la fente (voir figure) et faire glisser l'autoradio de son support.
b) Retirer l'autoradio de son support.
c) Enlever la façade amovible.
d) Enlever la lanière métallique placée derrière l'autoradio.
e) Enlever la clé de la fente.
f) Déconnecter tous les câbles de l'autoradio et de la prise de l'antenne.

SLEEVE KEY SLOT KEY DASHBOARD

CONNEXIONS ELECTRIQUES

REMARQUE: La mauvaise connexion des câbles ou l'installation incorrecte de l'autoradio invalident la garantie du produit.

BLANC HAUT-PARLEUR GAUCHE (+)

BLANC/NOIR HAUT-PARLEUR GAUCHE (-)

Alimentation 12V, masse négative

Séction CD Rapport S/B: > 60 dB

Séparation canaux: > 60 dB

Fréquences de réponse: 40 Hz - 15 KHz

Séction radio AM: 522/1620 KHz, sensibilité (S/B = 20 dB): 32 dB

FM: 87,5/108 MHz, sensibilité (S/B = 30 dB): 5 uV,

séparation stéréo: > 25 dB

CET AUTORADIO EST POURVU DE CONNECTEURS ISO

LES CARACTERISTIQUES TECHNIQUES PEUVENT ETRE MODIFIEES SANS PREAVIS DE LA PART DU CONSTRUCTEUR.
