MCR633 - Autoradio Marquant - Gratis gebruiksaanwijzing en handleiding

Producttype	Autoradio
Merk	Marquant
Model	MCR633
Voeding	12 V, negatieve massa
Connectoren	ISO
Radiobanden	FM 87,5-108 MHz / AM 522-1620 kHz
FM-gevoeligheid	5 µV (S/R = 30 dB)
AM-gevoeligheid	32 dB (S/R = 20 dB)
FM-stereoscheiding	> 25 dB
CD-sectie: S/R-verhouding	> 60 dB
CD-sectie: kanaalscheiding	> 60 dB
CD-sectie: frequentierespons	40 Hz - 15 kHz
Afneembaar voorpaneel	Ja (toets REL)
Audio-instellingen	Volume, lage tonen, hoge tonen, balans, loudness
Radiofuncties	Band, afstemming, lokaal/veraf, mono/stereo
CD-functies	Afspelen, pauze, herhaling, willekeurig, intro, snel vooruit/achteruit
Klok	Weergave en instelling via toets DSP
Resetknop	RESET (puntig voorwerp)
Indicatielampje	Knipperende LED zonder voorpaneel
Onderhoud en reiniging	Zachte droge doek, agressieve producten vermijden
Reserveonderdelen	Voorpaneel, uittreksleutels
Veiligheid	Niet gebruiken tijdens het rijden, volume respecteren

Veelgestelde vragen - MCR633 Marquant

Hoe schakel ik de autoradio MCR633 aan en uit?

Druk op de PWR-toets (1) om het apparaat in te schakelen, druk nogmaals om uit te schakelen.

Hoe verwijder ik het afneembare voorpaneel?

Druk op de REL-toets (2) om het voorpaneel te verwijderen.

Hoe stel ik het volume, de lage tonen, hoge tonen en balans in?

Druk meerdere keren op SEL (3) om de modus te selecteren (volume, lage tonen, hoge tonen, balans), gebruik daarna de toetsen ▲ (4) en ▼ (5) om in te stellen. De instelling keert na 3 seconden automatisch terug.

Hoe activeer ik de loudness-functie?

Druk op de RND/LOU-toets (11) om de lage tonen te versterken.

Hoe stel ik de klok in?

Druk op DSP (6) om de tijd weer te geven, houd vervolgens DSP ingedrukt tot de tijd knippert. Gebruik ▲ en ▼ om de uren en minuten in te stellen.

Hoe schakel ik van radiomodus naar CD-modus?

In de radiomodus plaatst u een CD of drukt u op Play/Pause (12) als er al een CD is geplaatst. In de CD-modus drukt u op BND (7) om over te schakelen naar de radio.

Hoe selecteer ik een radiostation?

Draai de knop TUNE (8) in de ene of andere richting om door de frequenties te bladeren. Gebruik RPT/LOC (9) om te kiezen tussen lokale of verre ontvangst.

Hoe speel ik een CD af in herhaling of willekeurig?

Om een nummer te herhalen, druk eenmaal op RPT/LOC (9). Om de hele schijf te herhalen, druk tweemaal. Voor willekeurig afspelen, houd RND/LOU (11) langer dan 1,5 seconde ingedrukt.

Wat te doen bij abnormaal functioneren?

Druk met een puntig voorwerp op de RESET-toets (19). Alle instellingen en opgeslagen zenders worden gewist.

Hoe werp ik een CD uit?

Druk op de Eject-toets (14) om de schijf uit te werpen. De autoradio schakelt automatisch over naar de radiomodus.

GEBRUIKSAANWIJZING MCR633 Marquant

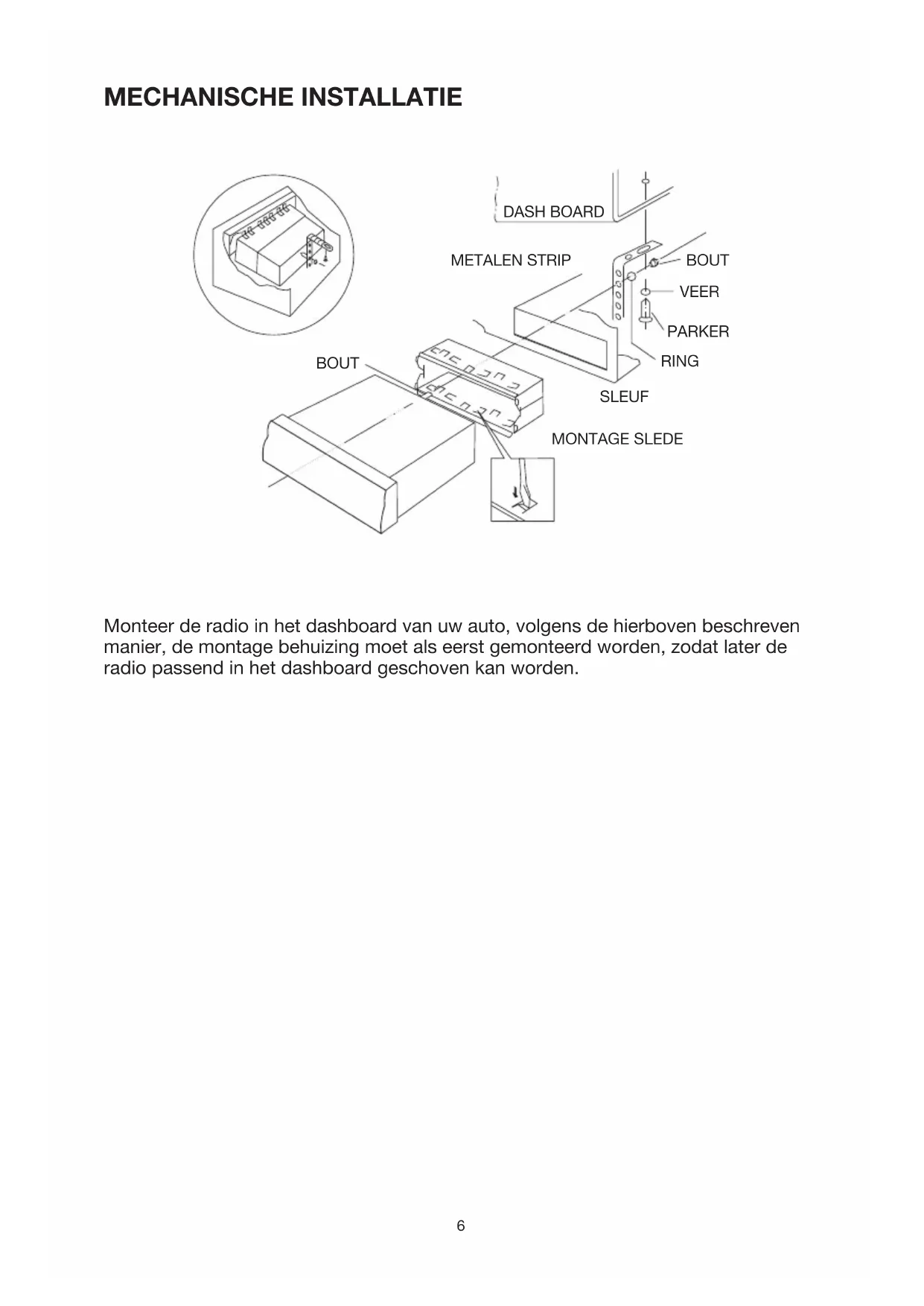

Monteer de radio in het dashboard van uw auto, volgens de hierboven beschreven manier, de montage behuizing moet als eerst gemonteerd worden, zodat later de radio passend in het dashboard geschoven kan worden.

FRONTPANEEL

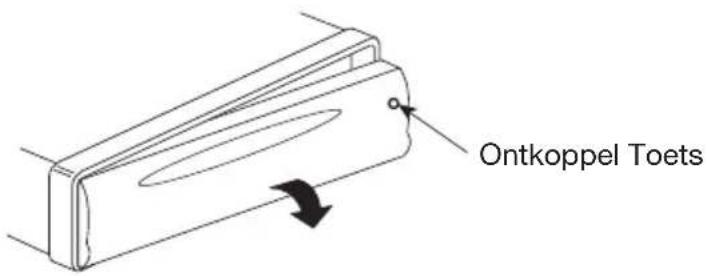

1. Het ontkoppelen van het frontpaneel geschied door op de ontkoppeltoets te drukken aan de rechterzijde van het apparaat.

Ontkoppel Toets

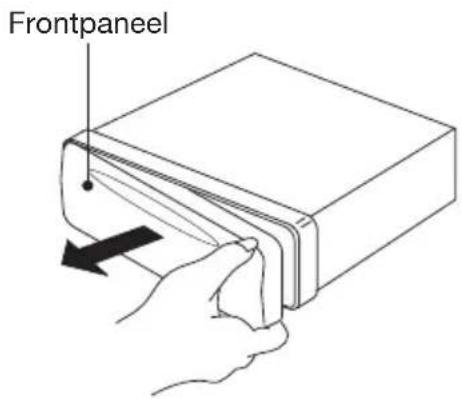

1. Verwijder het frontpaneel door de rechterzijde naar u toe te bewegen, en uit te nemen.

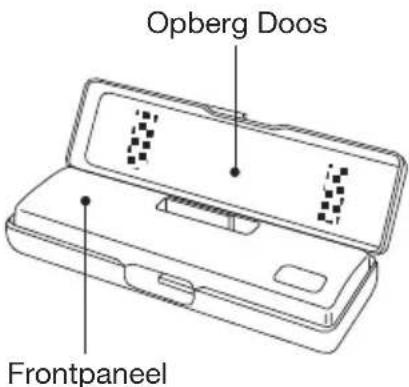

1. Om het frontpaneel goed te beschermen tefen vuil en stoten, bewaar deze zorgvuldig in de opberg doos.

Opberg Doos Frontpaneel

BEDIENINGSTOETSEN

1 4 17 14 213 6 3 12 5 15 - + 9 7 8101116

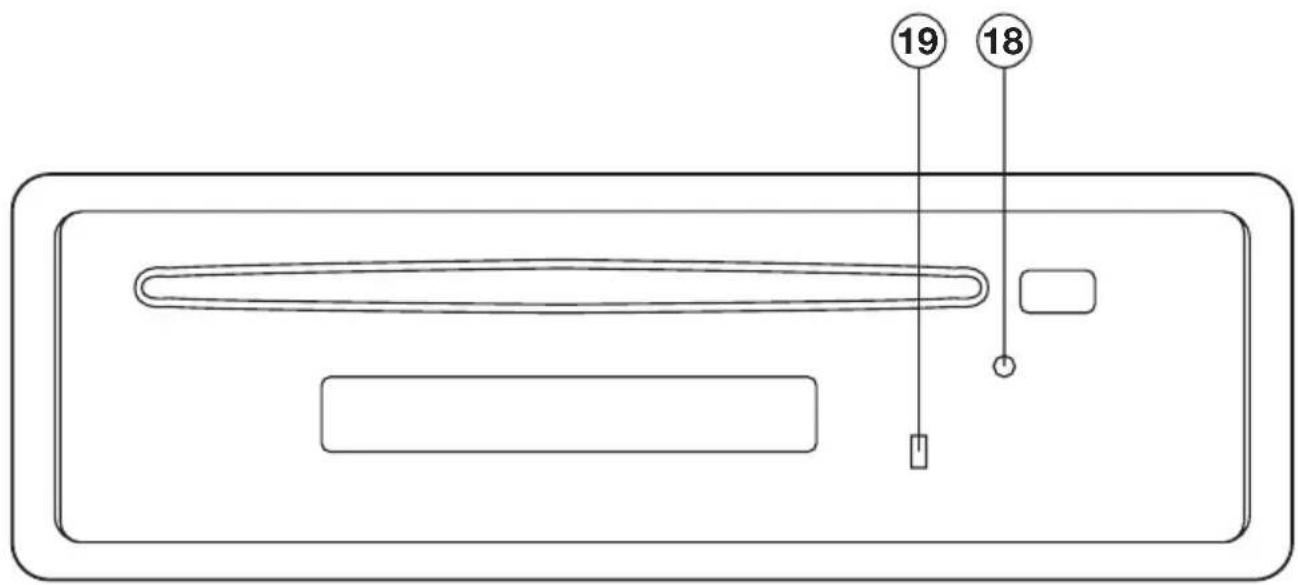

19 18

GEBRUIK VAN DE GENERAL

• STROOM AAN/UIT

Aan: Druk op de "power" toets (1) om de stroom in te schakelen.

Uit: Druk opnieuw op de "power" toets (1) om de stroom uit de schakelen.

• GLEUF VOOR HET VERWIJDEREN VAN HET FRONTPANEEL

Druk op deze toets voor het verwijderen van het paneel (2).

- KEUZETOETS

Druk deze toets in om de regeling van: bassen, hoge tonen, geluidsbalans, en geluidssterkte achtereenvolgens te veranderen.

Als deze toets niet binnen 5 seconden opnieuw wordt ingedrukt, gaat de regeling weer over op geluidssterkteregeling.

Geluidsniveau ∧ / ∨ (4 + 5)

Nadat u elke soort geluidsregeling hebt gekozen door de keuzetoets in te drukken, kunt het niveau van elke geluidsregeling met deze toets afstellen.

Geluidssterkteregeling

Druk op de ▲kant om het geluidsniveau te verhogen en op de ▼kant om het geluidsniveau te verlagen.

• SPECIALE FUNCTIES

Loud: Dit is de Loudness toets voor het accentueren van de lage tonen.

• INSTELLING VAN DE KLOK

Druk voor meer dan 2 seconden op de "dsp" toets (6) totdat de tijd knippert. Toets op de ▼ (5) om de minuten bij te stellen, en toets ▲ (4) voor de uren. Druk na de instelling opnieuw op de "dsp" toets.

• LCD

Afleesvenster voor cd en radio funkties (17).

- RESET

Druk op de Reset toets (19) indien de radio of cd speler om ombekende reden niet goed of op een vreemde manier funktioneerd.

GEBRUIK VAN DE RADIO

• MW/FM BANDKEUZE TOETS

Selekteer met deze toets de tussen de golflengte AM en FM zoals volgt:

• ZENDER ZOEKFUNKTIE

Gebruik deze knop om zenders op te zoeken.

- LOKAAL/VERAF TOETS (LO/DX)

Gebruik deze knop voor het doen versterken of verzwakken van het ontvangst op de FM band alleen.

AFSPELEN VAN EEN CD

• AFSPELEN VAN EEN CD

Steek een cd diep in de gleuf, met de labelkant boven. Duw de cd met de vinger goed diep naar binnen, totdat het loopwerk de cd oppakt. Het afspelen begint bij het begin van het eerste nummer. De aanduiding "load" (laden) verschijnt en tracknummer en speelduur (minuten/seconden) worden op het digitale afleesvenster getoond (aanduiding van verstreken tijd). Druk op de "Eject" toets voor het verwijderen van de cd.

• HET OPZOEKEN VAN EEN NUMMER OP DE CD

Hoe zoekt u een bepaald nummer op de cd op?

Als u een bepaald stukje wilt opzoeken, drukt u op de -toegangstoets (15) (16). Oftewel >> en << skip toetsen, totdat het gewenste tracknummer op het digitale afleesvenster verschijnt.

- HERHALEN

Als u alleen maar een muziekstuk van de cd wilt afspelen, drukt u op de repeat (herhaal) Toets (9). Op het digitale afleesvenster verschijnt dan rpt.

Als u het herhaald afspelen wilt afbreken, drukt u de repeat (herhaal) toets nog eens in. Tevens kunt u geprogrammeerd herhalen, door een muziekstuk op te zoeken en daar de herhaal toets (rpt) (9) langer dan 2 seconden in te drukken.

Als u snel de nummers op de cd wilt doornemen om uw keuze te bepalen, druk dan op de Intro toets (10).

Het digitale afleesvenster zal dan "intro" te zien geven, en de tracknummer teller toont.

Het nummer van het volgende muziekstuk. De laser pick-up gaat naar het begin van dit.

Volgend stukje en het apparaat speelt dit begin (intro) gedurende 10 seconden. Dan wordt het begin van het volgend stukje 10 seconden lang gespeeld, enz als u uw keuze.

Hebt bepaald, drukt u de toets nog eens in, waardoor bij deze plaats op de cd wordt Gestopt.

ELECTRISCHE INSTALLATIE

Sluit de radio aan volgens de hierna te vinden beschrijving.

Let wel, alvorens de radio voor de eerste keer aan te zetten, dat alle draden correct zijn aangesloten om kortsluiting en beschadiging van de radio te voorkomen.

Indien er een ernstige fout wordt gemaakt betreffende de aansluiting, kan de aanspraak op garantie mogelijk vervallen.

Zorg in ieder geval dat tijdens de montage de negatieve (−) accu klem wordt los genomen.

AANSLUITSCHEMA

Zie de etiket op de bovenzijde van de radio.

A) Zorg dat er altijd spanning op de oranje backup draad staat i.v.m. o.a.het doorlopen van de klok.

Indien er geen spanning staat op de oranje draad / of indien de oranje draad niet is aangesloten, dan zult u geen informatie op het afleesvenster waarnemen.

B) Zorg dat de rode voedingsdraad geschakeld wordt via het kontakt.

C) Sluit altijd eerst de luidsprekers aan voordat u de spanningsdraden aanlegt. Dit voorkomt schade bij eventuele kortsluiting van de luidsprekerdraden naar de voeding.
