GEBRUIKSAANWIJZING MCR-1257 Marquant

Let op!! Dit product ondersteund de nieuwste Bluetooth carkit / headset profielen. Het kan echter voorkomen dat bepaalde mobiele telefoons, geen nummerherkenning kunnen weergeven of geen verbinding kunnen maken met de radio. Overtuig u ervan dat uw telefoon compatible is met Bluetooth versie 1.2 of 2.0

GEBRUIKERS HANDLEIDING

MARQUANT

Mobiele Telefoon Handvrije Bediening middels Bluetooth met A2DP (Advanced Audio Distribution Profile) Verwijderbaar Paneel met Ingebouwde Microfoon

FM/MW Radio / MP3 Ontvanger

USB Host voor MP3 Invoer

SD Kaart Sleuf, Aux ingang

Het Bluetooth wordmerk en logo's zijn eigendom van de Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken is onder licentie. Andere handelsmerken en handelsnamen zijn die van hun eigenaren.

Figuur A : te
verwijderen

Figuur B : voor

OPMERKING:

ALTijd. WANNEER DE BEDRADING AFGEKOPPELD IS GEWEEST, MOET DE RESET KNOP GE-RESET WORDEN VOORDAT DE RADIO BEDIEND KAN WORDEN (RAADPLEEG DE RESET KNOP EIGENSCHAP VOOR BUZONDERHEDEN). ANDERS, ZAL DE RADIO NIET NAAR BEHOREN FUNCTIONEJIEN.

BEDIENINGS INSTRUCTIES

1. IN-/UITSCHAKELEN

Druk op de knop om het apparent "AAN of UIT" te zetten

Opm.: Het apparaat kan ingewschakeld worden door het indrukken van een willekeurige toets op het paneel (uitgezonderd de paneel ontgrendel knop). Dit zal de gebruiker helpen die in het donker de AAN:UIT knop niet kan vinden.

1. BANDKEUZETOETS / PAUZE KNOP

a) Elke keer als deze knop wordt ingedrukt, wordt de radio band verancerd. De aanduiding "FM1", "FM2", "FM3", "MW1" or "MW2" zal overeenkomstig uw selectie op het LCD scherm verschijnen.

b) Druk op deze toels om te pauzeren tijdens afspelen,

1. PRE SCANAUTO ORSLAG KNOR LIERHAN KNOR

2. PRE-SCAN/AUTO-OPSLAG KNOP / HERHAAL KNOP

a) Deze knop geen u het gemak van de "voorat ingestelde Geneugen Scan" funktie door er koneilings op te drukken, en de

●PS (VOORAF INGESTELDE GEHEUGEN SCAN) - Het roept de onthouden station frequenties (van 1-6) elke 5 seconden automatisch

- AŠ (AUTO-OPSLAG GEHEUGEN) - Het zoekt alle station frequencies opwaards en memorizeerd automatisch 6 stations door de

frequentie te pakken die een scan-stop niveau heeft, het gememorizeerde station wordt getoond op het LCD scherm als "Kanaal 1 tot 6". Na het memorizeren, wordt de auto-opslag geheugen functie automatisch veranderd naar de "Vooral Ingestelde Geheugen Scan"

b) Druk op deze toeta om de herhaal functie in te achakelen.

4 LCD DIGITAAL SCHEBM

Het apparaat maakt gebruik van een digitaal scherm dat de FREQUENTIE van het station en andere FUNCTIES numeriek aangeeft.

1. SCHERM KNOP

Deze knop dient om de volgende beschikbare informatie te laten zien:

Zendernaam / Band en frequentie / Klok / Programmatype / Track nummer en Afspeel tijd

DE TUD HANDMATIG INSTELLEN

De klok wordt automatisch ingesteld door het RDS signaal. Als het RDS signaal niet ontvangen wordt, kan de kick handmatig ingesteld worden volgens de volgende procedure.

1. Druk op de "SCHERM" knop en houdt deze ingedrukt totdat het scherm daar flikkeren en laat dan los.

2. Draai de "VOL/SEL" knop met de klok mee om UREN in te stellen en tegen de klok om MINUTEN in te stellen.

3. SCAN TOETS

Druk op deze toets om in FM of MW radio modus automatisch zenders te zoeken. Ala een zender wordt gevonden, zal deze ongeveer 5 seconden worden weergegeven alvorens de volgende zender op te zoeken. Druk normaals op de toets om het zoekproces te sloppen.

1. PANEEL ONTKOPPEL TOETS

Deze knop is bedoeld voor het loskoppelen van het frontpaneel.

- Om los te koppelen, drukt u op de foels zodal de linker zijde van het paneel loskomt. Pak de losgekomen kant vast en verwijder het paneel. (Efiguur A : te verwijderen)

- Om het paneel weer vast te koppelen, plaats eerst de rechter zijde van het paneel in het frame, en druk vervolgens de linkerzijde stevig in het frame. (Figuur B : voor de installatie)

1. MODE SELECTIE / MUTE

a) Druk kort op deze loets on te kiezen tussen Radio (TUNER), CD/MP3 (S-CDP), USB (USB-DRIV), SD (MEM-CARD), Aux ingang (AUX) of A2DP (BT-PLAY).

b) Druk langer dan 2 seconden op dezelfde toets om de MUTE functie in te schakelen.

1. BDS (RADIO DATA SYSTEM) BEDIENING

U kunt genieten van de voordelen van BDS op FM radio als volgt.

●Programma Service Naam (PS) : Wanneer een RDS zender wordt ontvangen, zal de naam ervan op het scherm verschijnen.

●Verkeers Programma (VP): Wanneer een station met een verkeers programma wordt ontvangen. verschilint een "VP" op het scherm.

- Alternatieve Frequenties (AF): Het apparaat controleert voortdurend de signaal sterkte van alternatieve frequenties van de afgestemde zender. Iedere keer dat de alternative frequentie sterker is dan van het huidig station, schakelt het automatisch over naar de nieuwe frequentie en deze nieuwe frequentie wordt dan voor 1-2 seconden getoond. Wanneer de toets voor kortstondig wordt ingedrukt, is de AF schakel mode geselecteerd en de status van de AF schakel mode zal dan als volgt op het scherm verschijnen :

-RDS indicator aan : AF mode is aan en RDS signaal is ontvangen.

-RDS indicator uit : AF mode is uit.

-RDS indicator knipperd : AF schakel mode is oeselocleerd maar RDS signal is noo niet ontvangen.
- Utbreiding Andere Netwerken (EON) : Een RDS service waarbij de omroep een aantal stations samenkoppeld Wanneer afgestemd is op een zender die gekoppeld is aan anderen door UAN, is de radio in staat Verkeers meldingen te ontvangen van de gekoppelde

• Regional Programma (allen voor sommige landen): Wanneer algestemd op een regional programma, zal de radio zo lang als mogelijk algestemd blijven op dat specifieke regionale programma. Als u uit het gebied van bereik mijd en het regionalne programma org zwak wordt, kan de radio afstemmen naar een ander regionala programma van hetzeide netwerk. Om deze regionale programma funkcie te activeren, drukt u langer dan 2 seconden de toets in totlat: "REG AAN" verschijnt op het scherm. Om de regionale programma funkcie uit te schakelen, drukt u langer dan 2 seconden op de toets totdat: "REG UIT" verschijnt op het scherm.

10. TA (VERKEERS AANKONDIGING) / PTY (PROGRAMMA TYPE NAAM) BEDIENINGE

TA Funktie

Druk kort op de toets om de TA mode aanvult te selecteren. Wanneer de TA mode aan staat, zal de "TA" Indicator op het sherm verschijnen en zal de radio in staat zijn om verkeers aankondigingen te ontvangen van dezelfole zenders of zenders gekoppeld via EON met Verkeers Programma (TP). De TA modus werkt als volgt.

●Als het volume erg lasg staat, wordt het volume niveau tijdelijk verhoogd gedurende de verkeers sankondiging en terug naar het ompreenkelijke volume niveau gezet aan het pinda van de verkeers zankondiging.

- Tijdelijke overschakeling naar een EON gekoppeld programma als EON een verkeers aankondiging op dat andere programma detecteerd - Als de radio gedempt (muted) is, zal hij voor de duur van de aankondiging niet gedempt worden.

●Als het apparaat in de CD/MP3 mode is, zal het tijdelijk naar de radio mode overschakelen om een Verkeers Aankondiging te kunnen ontvangen.

PTY Funktie

Er zijn 2 series programma type (PTY) beschikbaar voor PTY afstemming zoeken wanneer u de toets langer dan 2 seconden indruk en vervolgens iedere wilkeurige Station Voorkeuze Toets indruk (1-6) totdat de gewenste PTY code op het scherm tevoorachijn komt. De radio stopt dan op het station die de geselecteerde PTY code uizendt. De volgende PTY zoek afstemming kan geactiveerd worden door het herhaien van dezeitide procedure. Gedurende het programma type zoeken, kan de PTY toetsingedrukt worden om het zoeken te stoppen waarbij de radio naar zijn oorspronkelijk ingestiede station teruggast. "PTY NONE" zal op het scherm verschijnen als de geselecteerde PTY code niet te ontvangen is.

12. VOLUME/INSTELLING SELECTIE ("VOL/SEL")

Draai de toets tegen de wijzers van de klok in om te verlagen, of met de klok mee om de volume te verhogen.

GELUIDSNIVEAU REGELING (WANNEER ACHTER ELKAAR INGEDRUKT)

Druk kort na elkaar op deze toets om de regeling van VOL/BAS/TRE/BAL/FAD te tonen.

●VOLUME - Druk eenmaal op deze knop, en draai dan tegen de wijzers van de klok in om te verlagen, of tegen de klok in om het volume te verhagen.

●BAARZEN - Druk eenmaal op deze knop, drasi dan tegen de wijzers van de klok in om te vertagen, of met de klok mee om het baarzen niveau te verbogen.

●HOGE TONEN - Druk eenmaal op deze knop, draal dan tegen de wijzers van de klok in om te verlagen, of met de klok mee om het hoge topen niveu te verbogen.

●BALANS - Druk eenmaal op deze knop, draai dan tegen de wijzers van de klok in of met de klok mee om het niveau van de rechter om inkers luikloanskies in belanse te kroepen

- VERVAGER - Druk eenmaal op deze knop, draai dan tegen de wijzers van de klok in of met de klok mee om het niveau van de vervager van de voorsle en achterste luidspreker gelijk te zetten.

AUDIO/INSTELLING SELECTEREN (HOUD LANGER DAN 2 SECONDEN INGEDRUKT)

Wanneer u de toets langer dan 2 seconden indrukt, werkt dit als volgt op een cyclische wilze als een apparaat selectie instelling. De apparaat instelling kan worden veranderd door de toets met de klok mee of tegen de klok te draaien.

•TA SEEK / TA ALARM

●MASK DPI / MASK ALI

- RETUNE-S / RETUNE-

●DSP UIT / POP M / ROCK M / KLASSIEK M / VLAK M

●LOUD OFF/LOUD ON

- SCROLL 1 / SCROLL 2 (weer gave van links naar rechts of rechts naar links)

- PIEPTOON AAN / PIEPTOON UIT (niel beschikbaar voor dit model)

●STEREO/MONO

●DX/LOCAL

●PAIRING (voor een mobile telefoon koppelen via Bluetooth)

13./14. HANDMATIG OHOOG/OMLAAG AFSTEMMEN / VOORWAARTS/ACHTERWAARTS ZOEKEN

Op de toets drukken. in radio mode, zal de frequentie een stap hoger of lager afstemmen. De toets meer dan 1 seconde indrukken voert de snel afstem funkcie of auto afstem funkcie uit.

Druk op deze, toets in USB-DRIV/MEM-CARD mode en het begin van het afspelende spoor of het begin van het volgende spoor zal worden opgezocht. Wanneer hij langer dan 2 seconden ingedrukt wordt, zal hij snel voorwaarts of snel achterwaarts verplaatsen naar een specifieke plaats.

15. ZENDER VOORKEUZE TOETS (1-6)

De VOORKEUZE TOETSEN op het apparaat dienen om zender frequenties op te slaan die u opnieuw wonst op te roepen. Elke voorkouze toets kan FM1, FM2, FM3, MW1, MW2 band zender frequenties op slaan. Kortstondig op de knop drukken roept de zender frequentie op die er onder opgeslagen is. Er zijn 6 voorkeuze toets pen, hetgeen u de mogelijkheid geeft om 18FM/12MW zenders op te slaan.

OPMERKING: Wanneer de voorkeuze toets die opgeslagen moet worden meer dan 2 seconden ingedrukt is, zal de ontvangen zender frequentie onder de ingedrukte loets opgeslagen worden. Nadien, kan de opgeslagen zender opgerocopen worden door eenmaal op de toets te drukken.

In USB-DRIV / MEM-CARD mode

●Voorkeuze 2 - druk on deze toets om de eerste 10 seconden van alle tracks on USB / SD weer te neven.

●Voorkeuze 4 - druk op deze toets om de USB / SD op willekeurige volgorde te doen afspelen.

●Voorkeuze 5 - druk op deze toets om zoek -10 track.

●Voorkeuze 6 - druk op deze toets om zoek +10 track.

16. TERUGSTEL TOETS

DE TERUGSTEL toets bevindt zich op de voorkant van het belangrijkst paneel. Het is verdiept gepleatst om ongewenste inschakeling te voorkomen, en kan geactiveerd worden met de punt van een balpen of elk soortgelijk puntig voorwerp. De terugstel schakeling is er om de microprocessor van het apparaat te beschermen, en mag alleen onder de vogende condities geetveerd worden :

a) Eerste installatie nadat alle bedrading is voltooid.

b) Bij abnormale werking zoals onregelmatige numerieke weergave op het scherm is. c) Telkens wanneer de terugstel toets wordt geactiveerd, wordt alle geheugen inhoud gewist en dient or opnieuw goprogrammoord te worden.

17. AUX INGANG

Druk op de MODE toets (8) totdat "AUX" op het afleesvenster zichtbaar wordt. Nu zal d radio op de AUX ingang zijn geschakeld waarvan de ingang zich op het frontpaneel bevindt.

18. USB HOST

Het apparaat kan MP3 liedjes van een extern USB toestel afspelen middels de USB host direkt op het front paneel.

19. SD KAART SLOT

Schulf de SD kaart in de sleuf totdat u een vergrendelend geluid hoort (FIGUUR C). Het apparaat zal automtisch inschakelen in de MEM-KAART afspeel mode. Als u de SD kaart wilt uitwerpen, druk de kaart dan gewoon binnenwaarts totdat u het onlgrendelend geluid hoort en verwijder dan de SD kaart.

20. MICROFOON

Als het apparaat verbinding met de mobiele telefoon via Bluetooth, gebruikt u deze microfoon om een oproep te beantwoorden.

BLUETOOTH BEDINING

PAREN

a) Druk op "VOL / SEL" knop (12) voor een tweede tot "TA SEEK" wordt weergegeven op het

display. Dan voortdurend druk op de knop opnieuw tot het woord "Pairing" verschijnt op het display. Druk op "VOL / SEL" knop voor een tweede te beginnen met

de koppeling proces

b) Zet de Bluetooth functie van uw telefoon aan, en volg de

aanwijzingen van uw telefoon om te "paren"

c) Na het zoeken naar een nieuw apparaat (new device), moet de

autoradio bleutooth kit zijn gevonden en selecteer de optie

"CAR HANDSFREE", gevolgd door het wachtwoord "0000" en bevestig dit.

d) Indien het paren klaar is, zal "DC-" op het schem verschijnen en is het system klaar voor gebruik. e) Als het paren niet binnen 2 minuten kan worden voltooid, herhaal dan de gehele procedure.

ALGEMENE BEDIENING TELEFOON

Display Binnenkomend nummer

Binnekomend nummer wordt op het afleesvenster getoond indien het netwerk dit toelaat.

Oproep beantwoorden

Druk op " S' toets (11) om de telefoon op te nemen.

Oproen weigeren

Druk on " ≈" toets (5) om een oproep te weigeren

Onhangen

Druk op " 🔊" toets (5) om tijdens de verbinding een gesprek op te hangen.

Laatst gedraaide nummer herhalen (redial)

Druk op " ≈ toets (11) gedurende 2 seconden om het laatst gedraaide nummer opnieuw te draaien.

Laatste paring opzoeken :

Indien u het contact-slot van uw auto opnieuw aanzet, drukt u direct op " toets (11) voor meer dan 2

seconden, totdat "DC-" op het afleesvenster verschijnt. Hierna is de handsfree klaar voor gebruik.

Gesprek doorzetten van headset naar speakers :

Druk tijdens het gesprek op de "SCAN" toets (6) om te schakelen tussen uw headset en het handsfree systeem van uw autoradio.

Opmerking: tijdelijk de externe audio-apparaat koppelt via de AUX-ingang wanneer u een inkomende oproep. Anders kunt u horen wat ruis tijdens het gesprek.

A2DP (Advance Audio Distribution Profile)

A2DP is ontworpen om via uni-directional 2-kanaal stereo audio stream, geluid te kunnen weergeven via de speakers, zoals muziek van een "bluetooth" MP3 speler. De mobiele telefoon dat gepaard is met de autoradio moet echter wel het A2DP system ondersteunen.

Druk op de "MODE" toets (8) en selecteer de optie "BT-PLAY". Gebruik vervolgens uw mobiele telefoon/MP3 speler en speel de MP3 nummers af. U zult nu de muziek via de auto luidsprekers kunnen horen.

INSTRUCTIIES OM MP3 LIEDJES AF TE SPELEN

BELANGRIJKE OPMERKINGEN

- Het bruikbare MP3 opname media voor dit apparaat zijn USB flits geheugen, SD geheugen kaart.

- De MP3 acceptabele formats zijn beperkt.

●Probeert u niet een media af te spelen die niet-MP3 bestanden bevatten of niet-MP3 bestanden met een MP3 extensie. Anders zal het USB Besturing/GEHEUGEN-KAART Besturing niet naar behoren werken. Als "FOUT" wordt getoond, is het aan te raden de radio terug te stellen door de terugsteel toets in te drukken.

MP3 MUZIEK AFSPELEN

- Breng de USB flits geheugen in / breng de SD kaart in. Het apparaat zal gaan afspelen en controleert alle bestanden en folders op het media

●Als de MP3 bestanden en onderverdelingen zijn herkent, zal het media gaan afspelen.

- De MP3 bestanden en onderverdelingen zijn toegankelijk volgens de volgorde geschreven door de USB flits geheugen / SD kaart schrijver.

SPOOR ZOEKEN

●Druk langer dan 2 seconden op de "AMS" toets en "TRK SCH" (spoor zoeken) wordt getoond op het schem.

- Druk op de "VOL/SEL" om de spoor zoek mode in te gaan en "TRK 0" zal op het scherm verschijnen om zo het spoor nummer in te geven.

- Draai de "VOL/SEL" knop met de klok mee of tegen de klok in om in draaiende beweging van nummer 0-9 te veranderen.

●Druk de "VOL/SEL" knop kortstondig om het eerste cijfer te selecteren.
●Herhaal dezelfde handeling om het andere cijfer in te voeren wanneer dat nodig is.
- Nadat het spoor nummer is geselecteerd, druk dan op de "VOL/SEL" bedlening langer dan 2 seconden om het gekozen spoor at te laten spelen.
●Als het spoor nummer niet binnen 10 seconden ingevoerd is, zal het apparaat het huidige bestand af blijven spelen.

BESTAND ZOEKEN

• Druk langer dan 2 seconden op de "AMS" toets, toen druk eenmaal en "FILE SCH"(bestand zoeken) wordt getoond.
• Druk op de "VOL/SEL" knop om de bestand zoek mode in te gaan.
• Draal de "VOL/SEL" knop met de klok mee of tegen de klok in om de index te bekijken.
• Nadat de geselecteerde Index is gekozen, draai dan de "VOL/SEL" knop met of tegen de klok in om de bestanden te bekijken
• Druk op de "VOL/SEL" knop om het gekozen bestand af te spelen.
• Als index of bestandsnamen niet ingevoerd worden binnen 10 seconds, zal het apparaat het huidige bestand af blijven spelen.

KARAKTER ZOEKEN

• Druk langer dan 2 seconden op de "AMS" toets, toen druk tweemaal en "CHAR SCH" (karakter zoeken) wordt getoond.
• Druk op de "VOL/SEL" knop om de karakter zoek mode in te gaan en "zal" zal op het scherm verschijnen om het eerste karakter in te voeren.
• Voer volledige bestandsnamen in (maximaal 8 karakters) door de "VOL/SEL" knop tegen de klok of met de klok mee te draaien om te schuiven van "A-Z", "0-9" & "" (spatie) middels een draaiende beweging.
• Druk kortstondig op de "VOL/SEL" knop om het eerste karakter te selecteren.
• Herhaal dezelfde procedure om andere karakters in te voeren wanneer dat nodig is
• Nadat de gehele naam van het bestand is ingevoerd, druk de "VOL/SEL" knop langer dan 2 seconden in om spoor af te spelen.

Opmerking :

1) Het media moet indexen of bestandsnamen bevatten die geschreven zijn door de USB flits geheugen / SD kaartschriver om de opzoek funktie te kunnen gebruiken.

2) Als karakters gedeeltelijk ingevoerd zijn voor het zoeken in index of bestandsnamen, werkt het wellicht niet goed.

ISO CONNECTOR AANSLUITING

ANTENNE RCA LIJN UIT ZEKERING 10A AUTOSTEREO ISO-VERBINDING VOEDING VAN KABEL ZIJDE AUTOSTEREO ISO-VERBINDING VOOR 4 LUIDSPREKERS VAN KABEL ZIJDE 1 2 3 4 5 6 7 8 GEHEUGEN AARDE + RECHTS ACHTER + RECHTS VOOR + + LINKS ACHTER 1 2 -RECHTS ACHTER 3 4 -RECHTS VOOR 5 6 -LINKS VOORLINKS VOOR 7 8 -LINKS ACHTER

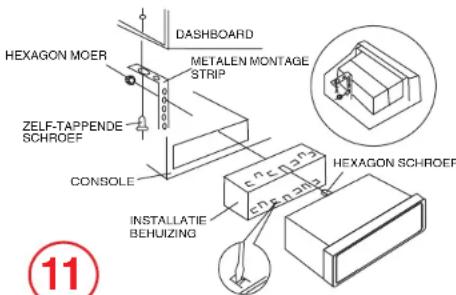

INSTALLATIE

HEDDARDBARD METALEN MONTAGE STRIP ZELF-TAPPENDE SCHROEF CONSOLE INSTALLATIE BEHUIZING 11

NL-5

APPARAAT VERWIJDEREN

1. Verwijder Bedieningspaneel aan voorkant.
2. Schuif lichtjes de sleutel in de gleuf en laat voorzichtig los.
3. Verwijder de huls van het apparaat. Bewaar de verwijderings sleutel in een veilige plaats daar u hem wellicht nodig heeft voor verwijdering van het apparaat in de toekomst.

VERWINDERINGS SLEUTEL
