GEBRUIKSAANWIJZING MCR-1256 Marquant

Verwijderbaar Paneel FM/AM Radio / MP3 Ontvanger USB Host voor MP3 Invoer SD / MMC Kaart Sleuf Electronisch Anti-Schok Systeem RDS-EON Afstem Systeem Aux Ingang

MCR-1256

MP3 USB SD AUX INPUT MAX SD MNR-1256 MARQUANT RDS 8000 MEM-CHFRTI6 MUT INT ROM RPT LOU CD FFYTATP RDS EON FLAT CLSC ROCKPOP TARDS INTX 1 3 RDM4 65 VOLISEL MAX SD AUTO SWITCH HPI INPUT

NL-1

Druk op de knop om het apparaat "AAN of ÜIT" te zetten.

Opm.: Het apparaat kan ingewschakeld worden door het indrukken van een willekeurige toets op het paneel (uitgezonderd de paneel ontgrendel knop). Dit zal de gebruiker helpen die in het donker de ÄAN/UIT knop niet kan vinden.

2. BANDKEUZETOETS / PAUZE KNOP

a) Elke keer als deze knop wordt ingedrukt, wordt de radio band veranderd. De aanduiding "FM1", "FM2", "FM3", "MW1" or "MW2" zal overeenkomstig uw selectie op het LCD schem verschijnen. b) Druk op deze toets om te pauzeren tijdens afspelen.

3. PRE-SCAN/AUTO-OPSLAG KNOP / HERHAAL KNOP

a) Deze knop geeft u het gemak van de "Vooraf Ingestelde Geheugen Scan" funktie door er kortelings op te drukken, en de "Auto-Geheugen Opslag" funtie door hem meer dan 2 seconden in te drukken. ●PS (VOORAF INGESTELDE GEHEUGEN SCAN) - Het roept de onthouden station frequenties (van 1-6) elke 5 seconden automatisch op.

- AS (AUTO-OPSLAG GEHEUGEN) - Het zoekt alle station frequenties opwaards en memorizeerd automatisch 6 stations door de frequentie te pakken die een scan-stop niveau heeft, het gememorizeerde station wordt getoond op het LCD scherm als "Kanaal 1 tot 6". Na het memorizeren, wordr de auto-opslag geheugen functie automatisch veranderd naar de "Vooraf Ingestelde Geheugen Scan" functie.

b) Druk op deze toets om de herhaal functie in te schakelen.

4. LCD DIGITAAL SCHERM

Het apparaat maakt gebruik van een digitaal scherm dat de FREQUENTIE van het station en andere FUNCTIES numeriek aangeeft.

5. SCHERM KNOP

Deze knop dient om de volgende beschikbare informatie te laten zien:
- Band en frequentie
- Programmatype
- Zendernaam
- Klok
- Track nummer / Afspeel tijd

DE TIJD HANDMATIG INSTELLEN

De klok wordt automatisch ingesteld door het RDS signaal. Als het RDS signaal niet ontvangen wordt, kan de klok handmatig ingesteld worden volgens de volgende procedure.

1. Druk op de "SCHERM" knop en houdt deze ingedrukt totdat het scherm gaat flikkeren en laat dan los.

2. Draai de "VOL/SEL" knop met de klok mee om UREN in te stellen en tegen de klok om MINUTEN in te stellen.

6. SCAN TOETS

Druk op deze toets om in FM of AM radio modus automatisch zenders te zoeken. Als een zender wordt gevonden, zal deze ongeveer 5 seconden worden weergegeven alvorens de volgende zender op te zoeken. Druk normaals op de toets om het zoekproces te stoppen.

7. PANEEL ONTKOPPEL TOETS

Deze knop is bedoeld voor het loskoppelen van het frontpaneel.

- Om los te koppelen, drukt u op de toets zodat de linker zijde van het paneel loskomt. Pak de losgekomen kant vast en verwijder het paneel. (FIGUUR A)

- Om het paneel weer vast te koppelen, plaats eerst de rechter zijde van het paneel in het frame, en druk vervolgens de linkerzijde stevig in het frame. (FIGUUR B)

8. MODE SELECTIE / MUTE

a) Druk kort op deze toets on te klezen tussen Radio (TUNER), USB (USB-DRIV), SD (MEM-CARD) of Aux ingang (AUX).

b) Druk langer dan 2 seconden op dezelfde toets om de MUTE functie in te schakelen.

9. RDS (RADIO DATA SYSTEEM) BEDIENING

U kunt genieten van de voordelen van RDS op FM radio als volgt.

- Programma Service Naam (PS) : Wanneer een RDS zender wordt ontvangen, zal de naam ervan op het scherm verschijnen.

- Verkeers Programma (VP): Wanneer een station met een verkeers programma wordt ontvangen, verschijnt een "VP" op het schem.

- Altematieve Frequenties (AF): Het apparaat controleert voortdurend de signaal sterkte van alternatie frequencies van de afgestemde zender ledere keer dat de alternative frequentie sterker is dan van het huidig station, schakelt het automatisch over naar de nieuwe frequentie en deze nieuwe frequentie wordt dan voor 1-2 seconden getoond. Wanneer de toets voor kortstondig wordt ingedrukt, is de AF schakel mode geselecteerd en de status van de AF schakel mode zai dan als volgt op het schem verschijnen. -RDS indicator aan : AF mode is aan en RDS signaal is ontvangen. -RDS indicator uit : AF mode is uit.

-RDS indicator knipperd : AF schakel mode is geselecteerd maar RDS signal is nog niet ontvangen.

- Uitbreiding Andere Netwerken (EON): Een RDS service waarbij de omroep een aantal stations samenkoppeld Wanneer afgestemd is op een zender die gekoppeld is aan anderen door UAN, is de radio in staat Verkeers meldingen te ontvangen van de gekoppelde zenders. - Regionaal Programma (allen voor sommlge landen): Wanneer afgestemd op een regional programma, zal de radio zo lang als mogelijk afgestemd blijven op dat specifieke regionale programma. Als u uit het gebied van bereik rijd en het regionale programma erg zwak wordt, kan de radio afstemmen naar een ander regionaal programma van hetzelde netwerk. Om deze regionale programma funkcie te activeren, drukt u langer dan 2 seconden de toets in totdat "REG AAN" verschijnt op het scherm. Om de regionale programma funkcie uit te schakelen, drukt u langer dan 2 seconden op de toets totdat "REG UIT" verschijnt op het scherm.

10. TA (VERKEERS AANKÖNDIGING)

Druk op de toets om de TA mode aan/uit te selecteren. Wanneer de TA mode aan staat, zal de "TA" indicator op het sherm verschijnen en zal de radio in staat zijn om verkeers aankondigingen te ontvangenvan dezelfde zenders of zenders gekoppeld via EON met Verkeers Programma (TP). De TA modus werkt als volgt.

●Als het volume erg laag staat, wordt het volume niveau tijdelijk verhoogd gedurende de verkeers aankondiging en terug naar het oorspronkelijke volume niveau gezet aan het einde van de verkeers aankondiging.

- Tijdelijke overschakeling naar een EON gekoppeld programma als EON een verkeers aankondiging op dat andere programma detecteerd.

- Als de radio gedempt (muted) is, zal hij voor de duur van de aankondiging niet gedempt worden.

- Als het apparaat in de CD/MP3 mode is, zal het tijdelijk naar de radio mode overschakelen om een Verkeers Aankondiging te kunnen ontvangen.

11. PTY (PROGRAMMA TYPE NAAM) BEDIENINGE

Er zijn 2 series programma type (PTY) beschikbaar voor PTY afstemming zoeken wanneer u de toets eenmaal of tweemaal indukt en vervolgens iedere willekeurige Station Voorkeuze Toets indukt (1-6) totdat de gewenste PTY code op het scherm tevoorschijn komt. De radio stopt dan op het station die de geselecteerde PTY code uitzendt. De volgende PTY zoek afstemming kan geactiveerd worden door het herhalen van dezelfde procedure. Gedurende het programma type zoeken, kan de PTY toetsingedrukt worden om het zoeken te stoppen waarbij de radio naar zijn oorspronkelijk ingestelde station teruggaat. "PTY NONE" zal op het scherm verschijnen als de geselecteerde PTY code niet te ontvangen is.

12. VOLUME/INSTELLING SELECTIE ("VOL/SEL")

Draai de toets tegen de wijzers van de klok in om te verlagen, of met de klok mee om de volume te verhogen.

GELUIDSNIVEAU REGELING (WANNEER ACHTER ELKAAR INGEDRUKT)

Druk kort na elkaar op deze toets om de regeling van VOL/BAS/TRE/BAL/FAD te tonen

●VOLUME - Druk eenmaal op deze knop, en draai dan tegen de wijzers van de klok in om te verlagen, of tegen de klok in om het volume te verhogen.
- BÄARZEN - Druk eenmaal op deze knop, draai dan tegen de wijzers van de klok in om te verlagen, of met de klok mee om het baarzen niveau te verhogen.
- HOGE TONEN - Druk eenmaal op deze knop, draai dan tegen de wijzers van de klok in om te verlagen, of met de klok mee om het hoge tonen niveau te verhogen.
- BALANS - Druk eenmaal op deze knop, draai dan tegen de wijzers van de klok in of met de klok mee om het niveau van de rechter en linker luidspreker in balans te brengen.
-VERVAGER - Druk eenmaal op deze knop, draai dan tegen de wijzers van de klok in of met de klok mee om het niveau van de vervager van de voorste en achterste luidspreker gelijk te zetten

AUDIO/INSTELLING SELECTEREN (HOUD LANGER DAN 2 SECONDEN INGEDRUKT)

Wanneer u de toets langer dan 2 seconden indrukt, werkt dit als volgt op een cyclische wijze als een apparaat selectie instelling. De apparaat instelling kan worden veranderd door de toets met de klok mee of tegen de klok te draaien.

●TA SEEK / TA ALARM

●MASK DPI / MASK ALL

●RETUNE-S / RETUNE-L

●DSP UIT / POP M / ROCK M / KLASSIEK M / VLAK M

-LOUD OFF/LOUD ON

- SCROLL 1 / SCROLL 2 (veer gave van links naar rechts of rechts naar links

- PIEPTOON AAN / PIEPTOON UIT ( niet beschikbaar voor dit model)

●STEREO / MONO

- DX / LOCAL

13./14. HANDMATIG OHOOG/OMLAAG AFSTEMMEN / VOORWAARTS/ACHTERWAARTS ZOEKEN

Op de toets drukken, in radio mode, zal de frequentie een stap hoger of lager afstemmen. De toets meer dan 1 seconde indrukken voert de snel afstem funkcie of auto afstem funkcie uit. Druk op deze, toets in CD/MP3/USB-DRIV/MEM-CARD mode en het begin van het afspelende spoor of het begin van het volgende spoor zal worden opgezocht. Wanneer hij langer dan 2 seconden ingedrukt wordt, zal hij snel voorwaarts of snel achterwaarts verplaatsen naar een specifieke plaats.

15. ZENDER VOORKEUZE TOETS (1-6)

De VOORKEUZE TOETSEN op het apparaat dienen om zender frequenties op te slaan die u opnieuw wenst op te roepen. Elke voorkeuze toets kan FM1, FM2, FM3, MW1, MW2 band zender frequenties opslaan. Kortstondig op de knop drukken roept de zender frequentie op die er onder opgeslagen is. Er zijn 6 voorkeuze toets pen, helgeen u de mogelijkheid geelt om 18FM/12MW zenders op te slaan.

OPMERKING: Wanneer de voorkeuze toets die opgeslagen moet worden meer dan 2 seconden ingedrukt is, zal de ontvangen zender frequentie onder de ingedrukte toets opgeslagen worden. Nadien, kan de opgeslagen zender opgeroepen worden door eenmaal op de toets te drukken.

In USB-DRIV / MEM-CARD mode

●Voorkeuze 2 - druk op deze toets om de eerste 10 seconden van alle tracks op USB of SD weer te geven.
●Voorkeuze 4 - druk op deze toets om de USB / SD op willekeurige volgorde te doen afspelen.
●Voorkeuze 5 - druk op deze toets om zoek - 10 track (alleen voor MP3/USB-DRIV/MEM-CARD Mode).
●Voorkeuze 6 - druk op deze toets om zoek +10 track (alleen voor MP3/USB-DRIV/MEM-CARD Mode).

16. AUX INGANG

Druk op de MODE toets (8) totdat "AUX" op het afleesvenster zichtbaar wordt. Nu zal de radio op de AUX ingang zijn geschakeld waarvan de ingang zich op het frontpaneel bevindt.

Het apparaat kan MP3 liedjes van een extern USB toestel afspelen middels de USB host direkt op het front paneel.

18. SD KAART SLOT

Schuif de SD kaart in de sleuf totdat u een vergrendelend geluid hoort (FHATLPA)aat zal automtisch inschakelen in de MEM-KAART afspeel mode. Als u de SD kaart wilt uitwerpen, druk de kaart dan gewoon binnenwaarts totdat u het ontgrendelend geluid hoort en verwijder dan de SD kaart.

19. TERUGSTEL TOETS

DE TERUGSTEL toets bevindt zich op de voorkant van het front paneel. Het is verdiept geplaatst om ongewenste inschakeling te voorkomen, en kan geactiveerd worden met de punt van een balpen of elk soortgelijk puntig voorwerp. De terugstel schakeling is er om de microprocessor van het apparaat te beschermen, en mag alleen onder de vogende condities geactiveerd worden :

a) Eerste installatie nadat alle bedrading is voltooid.
b) Bij abnormale werking zoals onregelmatige numerieke weergave op het scherm is.
c) Telkens wanneer de terugstel toets wordt geactiveerd, wordt alle geheugen inhoud gewist en dient er opnieuw geprogrammeerd te worden.

INSTRUCTIIES OM MP3 LIEDJES AF TE SPELEN

BELANGRIJKE OPMERKINGEN

• Het bruikbare MP3 opname media voor dit apparaat zijn USB flits geheugen, SD geheugen kaart.
• De MP3 acceptabele formats zijn beperkt.
  ●Probeert u niet een media af te spelen die niet-MP3 bestanden bevatten of niet-MP3 bestanden met een MP3 extensie. Anders zal het de USB Besturing/GEHEUGEN-KAART Besturing niet naar behoren werken. Als "FOUT" wordt getoond, is het aan te raden de radio terug te stellen door de terugstel toets in te drukken.

MP3 MUZIEK AFSPELEN

• Breng de USB flits geheugen in / breng de SD kaart in. Het apparaat zal gaan afspelen en controleert alle bestanden en folders op het media
• Als de MP3 bestanden en onderverdelingen zijn herkent, zal het media gaan afspelen.
• De MP3 bestanden en onderverdelingen zijn toegankelijk volgens de volgorde geschreven door de flits geheugen / SD kaart schrijver.

SPOOR ZOEKEN

• Druk eenmaal op de "AMS" toets en "TRK SCH" (spoor zoeken) wordt getoond op het schem.
• Druk op de "VOL/SEL" om de spoor zoek mode in te gaan en "TRK 0" zal op het scherm verschijnen om zo het spoor nummer in te geven.
• Draai de "VOL/SEL" knop met de klok mee of tegen de klok in om in draaiende beweging van nummer 0-9 te veranderen.
• Druk de "VOL/SEL" knop kortstondig om het eerste cijfer te selecteren.
  ●Herhaal dezelfde handeling om het andere cijfer in te voeren wanneer dat nodig is.
• Nadat het spoor nummer is geselecteerd, druk dan op de "VOL/SEL" bediening langer dan 2 seconden om het gekozen spoor af te laten spelen.
• Als het spoor nummer niet binnen 10 seconden ingevoerd is, zal het apparaat het huidige bestand af blijven spelen.

BESTAND ZOEKEN

• Druk tweemaal op de "AMS" toets en "FILE SCH"(bestand zoeken) wordt op het scherm getoond.
  ●Druk op de "VOL/SEL" knop om de bestand zoek mode in te gaan.
• Draai de "VOL/SEL" knop met de klok mee of tegen de klok in om de index te bekijken.
• Nadat de geselecteerde index is gekozen, draai dan de "VOL/SEL" knop met of tegen de klok in om de bestanden te bekijken.
• Druk op de "VOL/SEL" knop om het gekozen bestand af te spelen.
• Als index of bestandsnamen niet ingevoerd worden binnen 10 seconds, zal het apparaat het huidige bestand af blijven spelen.

KARAKTER ZÕEKEN

• Duk op 3 keer de "AMS" toets en "CHAR SCH" (karakter zoeken) zal op het scherm getoond worden.
• Druk op de "VOL/SEL" knop om de karakter zoek mode in te gaan en "z" zal op het scherm verschijnen om het eerste karakter in te voeren.
• Voer volledige bestandsnamen in (maximaal 8 karakters) door de "VOL/SEL" knop tegen de klok of met de klok mee te draaien om te schuiven van "A-Z", "0-9" & "" (spatie) middels een draaiende beweging.
• Druk kortstondig op de "VOL/SEL" knop om het eerste karakter te selecteren.
• Herhaal dezelfde procedure om andere karakters in te voeren wanneer dat nodig is.
• Nadat de gehele naam van het bestand is ingevoerd, druk de "VOL/SEL" knop langer dan 2 seconden in om spoor af te spelen.

: Opmerking

1) Het media moet indexen of bestandsnamen bevatten die geschreven zijn door de USB flits geheugen / SD kaartschrijver om de opzoek funktie te kunnen gebruiken.
2) Als karakters gedeeltelijk ingevoerd zijn voor het zoeken in index of bestandsnamen, werkt het wellicht niet goed.

BEDRADINGSSCHEMA

ANTENNE RCA LIJN UIT AARDE +RECHTS ACHTER (BRUIN) -RECHTS ACHTER (BRUIN/ZWART) -RECHTS VOOR (PAARS) -LINKS VOOR (GROEN) -LINKS ACHTER (WIT) Autostereo ISO-Verbinding Voor 4 LUIDSPREKERS Van Kabel Zijde VOEDING ANTENNE ZEKERING 1A ROOD ONSTSTEKING GROEN GROEN/ZWART WIT WIT/ZWART ZEWART ZEKERING 8A GEEL GEHEUGEN PAARS PAARS/ZWART LUIDSPREKER RECHTS VOOR LUIDSPREKER LINKS VOOR BRUIN BRUIN/ZWART Autostereo ISO-Verbinding Voeding Van Kabel Zijde 1 2 3 4 5 6 7 8 GEHEUGEN (GEEL) VOEDING ANTENNE (ORANJE) ONTSTEKING (ROOD) 5 6 7 8 AARDE (ZWART)

AANDACHT : VERBIND NOOIT DRAAD VAN LUIDSPREKERS MET DE CHASSIS VAN DE MASSA (-).

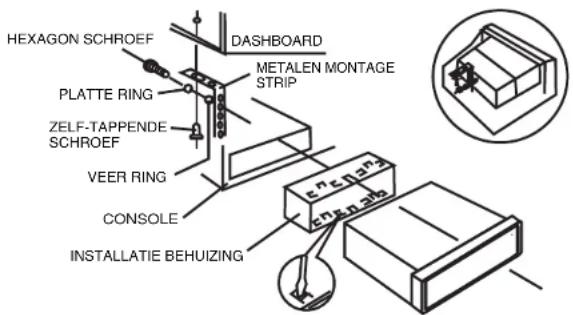

INSTALLATIE

HEXAGON SCHROEF DASHBOARD METALEN MONTAGE STRIP PLATTE RING ZELF-TAPPENDE SCHROEF VEER RING CONSOLE INSTALLATIE BEHUIZING

APPARAAT VERWIJDEREN

1. Verwijder Bedieningspaneel aan voorkant.
2. Schult lichtjes de sleutel in de gleut en laat voorzichtig los.
3. Verwijder de huls van het apparaat. Bewaar de verwijderings sleutel in een veilige plaats daar u hem wellicht nodig heeft voor verwijdering van het apparaat in de toekomst.

aat in de toekomist. VERWIJDERINGS SLEUTEL

NL-7
