MCR633 - Autoradio Marquant - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio
Marca	Marquant
Modello	MCR633
Alimentazione	12 V, massa negativa
Connettori	ISO
Bande radio	FM 87,5-108 MHz / AM 522-1620 kHz
Sensibilità FM	5 µV (S/N = 30 dB)
Sensibilità AM	32 dB (S/N = 20 dB)
Separazione stereo FM	> 25 dB
Sezione CD: rapporto S/N	> 60 dB
Sezione CD: separazione canali	> 60 dB
Sezione CD: risposta in frequenza	40 Hz - 15 kHz
Pannello frontale rimovibile	Sì (tasto REL)
Regolazioni audio	Volume, bassi, alti, bilanciamento, loudness
Funzioni radio	Bande, sintonia, locale/distanza, mono/stereo
Funzioni CD	Riproduzione, pausa, ripetizione, casuale, intro, avanzamento/indietro rapido
Orologio	Visualizzazione e regolazione tramite tasto DSP
Tasto di reset	RESET (oggetto appuntito)
Spia luminosa	LED lampeggiante senza pannello
Manutenzione e pulizia	Panno morbido asciutto, evitare prodotti aggressivi
Parti di ricambio	Pannello frontale, chiavi di estrazione
Sicurezza	Non utilizzare durante la guida, rispettare il volume

Domande frequenti - MCR633 Marquant

Come accendere e spegnere l'autoradio MCR633?

Premere il tasto PWR (1) per accendere l'apparecchio, premerlo nuovamente per spegnerlo.

Come rimuovere il pannello frontale rimovibile?

Premere il tasto REL (2) per rimuovere il pannello.

Come regolare volume, bassi, alti e bilanciamento?

Premere più volte SEL (3) per selezionare la modalità (volume, bassi, alti, bilanciamento), quindi utilizzare i tasti ▲ (4) e ▼ (5) per regolare. La regolazione torna automaticamente dopo 3 secondi.

Come attivare la funzione loudness?

Premere il tasto RND/LOU (11) per aumentare le tonalità basse.

Come regolare l'orologio?

Premere DSP (6) per visualizzare l'ora, quindi tenere premuto DSP finché l'ora non lampeggia. Utilizzare ▲ e ▼ per regolare ore e minuti.

Come passare dalla modalità radio alla modalità CD?

In modalità radio, inserire un CD o premere Play/Pause (12) se un CD è già inserito. In modalità CD, premere BND (7) per passare alla radio.

Come selezionare una stazione radio?

Ruotare la manopola TUNE (8) in un senso o nell'altro per scorrere le frequenze. Utilizzare RPT/LOC (9) per scegliere tra ricezione locale o distante.

Come riprodurre un CD in loop o in modalità casuale?

Per ripetere una traccia, premere una volta RPT/LOC (9). Per ripetere l'intero disco, premere due volte. Per la riproduzione casuale, tenere premuto RND/LOU (11) per più di 1,5 secondi.

Cosa fare in caso di funzionamento anomalo?

Premere il tasto RESET (19) con un oggetto appuntito. Tutte le impostazioni e le stazioni memorizzate verranno cancellate.

Come espellere un CD?

Premere il tasto Eject (14) per espellere il disco. L'autoradio passa automaticamente in modalità radio.

MANUALE UTENTE MCR633 Marquant

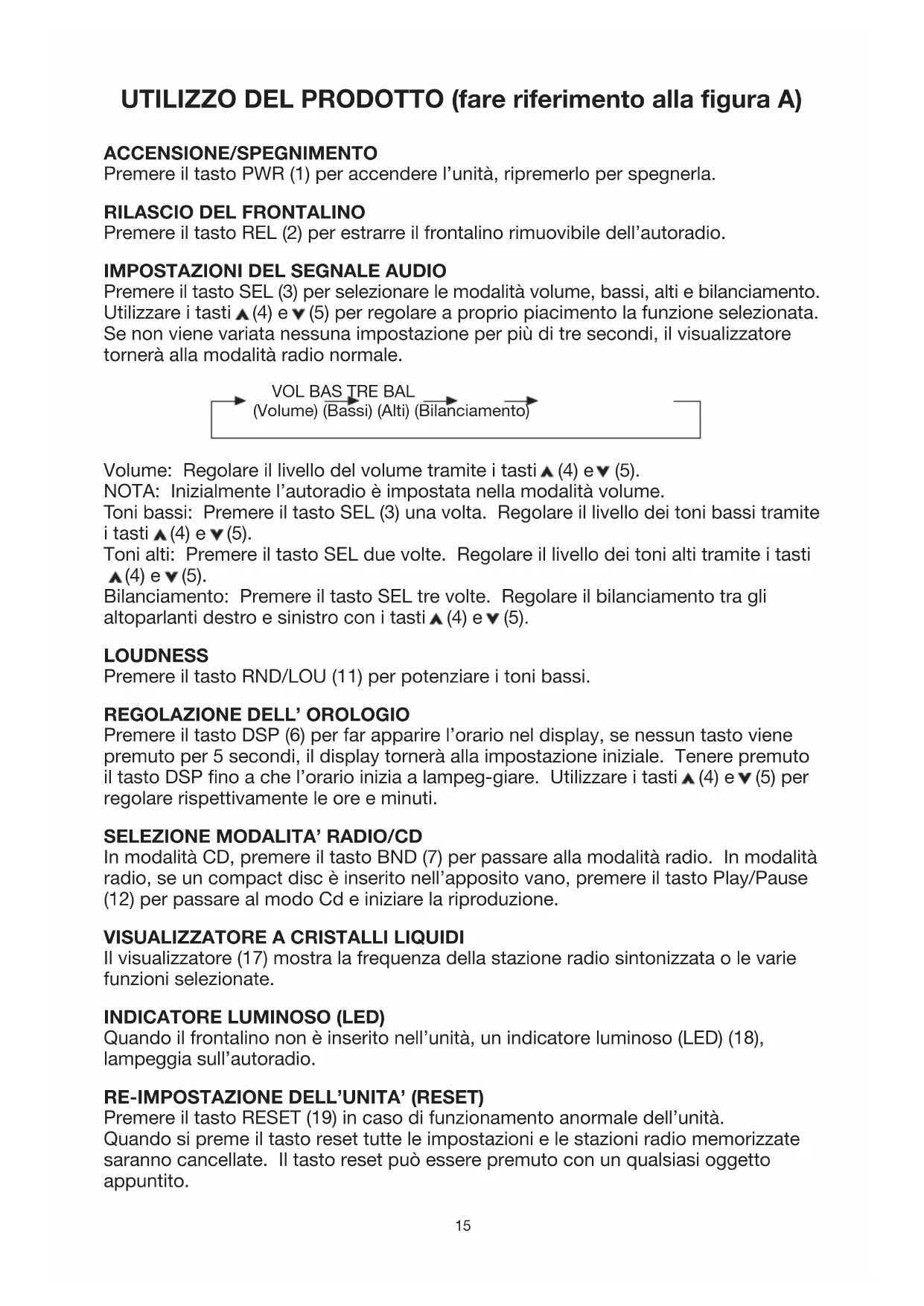

UTILIZZO DEL PRODOTTO (fare riferimento alla figura A)

ACCENSIONE/SPEGNIMENTO

Premere il tasto PWR (1) per accendere l'unità, ripremerlo per spegnerla.

RILASCIO DEL FRONTALINO

Premere il tasto REL (2) per estrarre il frontalino rimuovibile dell'autoradio.

IMPOSTAZIONI DEL SEGNALE AUDIO

Premere il tasto SEL (3) per selezionare le modalità volume, bassi, alti e bilanciamento. Utilizzare i tasti ▲ (4) e ▼ (5) per regolare a proprio piacimento la funzione selezionata. Se non viene variata nessuna impostazione per più di tre secondi, il visualizzatore tornerà alla modalità radio normale.

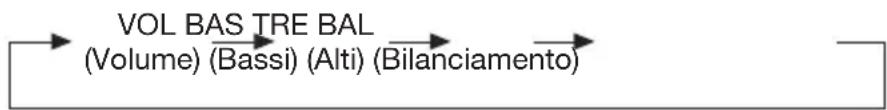


Volume: Regolare il livello del volume tramite i tasti ▲ (4) e ▼ (5).

NOTA: Inizialmente l'autoradio è impostata nella modalità volume.

Toni bassi: Premere il tasto SEL (3) una volta. Regolare il livello dei toni bassi tramite i tasti ▲(4) e ▼(5).

Toni alti: Premere il tasto SEL due volte. Regolare il livello dei toni alti tramite i tasti ▲(4) e ▼(5).

Bilanciamento: Premere il tasto SEL tre volte. Regolare il bilanciamento tra gli altoparlanti destro e sinistro con i tasti ▲ (4) e ▼ (5).

LOUDNESS

Premere il tasto RND/LOU (11) per potenziare i toni bassi.

REGOLAZIONE DELL' OROLOGIO

Premere il tasto DSP (6) per far apparire l'orario nel display, se nessun tasto viene premuto per 5 secondi, il display tornerà alla impostazione iniziale. Tenere premuto il tasto DSP fino a che l'orario inizia a lampeg-giare. Utilizzare i tasti ▲ (4) e ▼ (5) per regolare rispettivamente le ore e minuti.

SELEZIONE MODALITA' RADIO/CD

In modalità CD, premere il tasto BND (7) per passare alla modalità radio. In modalità radio, se un compact disc è inserito nell'apposito vano, premere il tasto Play/Pause (12) per passare al modo Cd e iniziare la riproduzione.

VISUALIZZATORE A CRISTALLI LIQUIDI

Il visualizzatore (17) mostra la frequenza della stazione radio sintonizzata o le varie funzioni selezionate.

INDICATORE LUMINOSO (LED)

Quando il frontalino non è inserito nell'unità, un indicatore luminoso (LED) (18), lampeggia sull'autoradio.

RE-IMPOSTAZIONE DELL'UNITA' (RESET)

Premere il tasto RESET (19) in caso di funzionamento anormale dell'unità. Quando si preme il tasto reset tutte le impostazioni e le stazioni radio memorizzate saranno cancellate. Il tasto reset può essere premuto con un qualsiasi oggetto appuntito.

ASCOLTO DELLA RADIO

SELEZIONE DELLA BANDA

Premere il tasto BND (7) per cambiare la banda radio come indicato nello schema seguente:

(mod. a 2 bande)

SELEZIONE DELLA STAZIONE RADIO

Ruotare la manopola TUNE (8) in senso orario e antiorario per selezionare la stazione radio desiderata.

FUNZIONE LOCAL/DISTANT

Durante l'ascolto della radio, premere il tasto RPT/LOC (9) per scegliere tra la funzione "locale" per ricevere le stazioni radio con il segnale migliore, oppure "distante" per sintonizzare nel modo migliore possibile le stazioni con segnale più debole.

FUNZIONE MONO/STEREO

Durante l'ascolto della radio, premere il tasto INT/MON (10) per selezionare tra le modalità mono o stereo nell'ascolto della stazione sintonizzata. Per stazioni con segnale particolarmente debole si consiglia di selezio-nare la modalità mono.

ASCOLTO DEL CD

Spingere un Cd con il lato dell'etichetta rivolto verso l'alto nell'apposita fessura (13). La riproduzione del disco inizierà automaticamente. Se non si sente nessun suono il CD non è stato inserito in modo corretto. Sul visualizzatore vengono mostrati i numero del brano riprodotto ed il tempo di riproduzione. Durante la riproduzione premere il tasto Play/Pause (12) per interrompere momentaneamente la riproduzione, premerlo una seconda volta per riavviarla. Premere il tasto "Eject" (14) per espellere il compact disc dall'unità. L'auto-radio commuterà automaticamente in modalità radio.

SELEZIONE DELLE TRACCE

Nella modalità Cd premere il tasto MAN/SKIP – (15) o + (16) per tornare alla traccia precedente o passare alla traccia successiva. Il numero della traccia riprodotta viene mostrato nel visualizzatore. Durante l'ascolto di un brano tenere premuto il tasto MAN/SKIP – (15) o + (16) per spostarsi velocemente indietro o avanti all'interno dello stesso brano.

FUNZIONE DI RIPETIZIONE

In modalità CD, premere il tasto RPT/LOC (9) per riascoltare continuamente il brano in riproduzione, premerlo una seconda volta per ripetere l'intero CD, premere infine una terza volta per tornare alla modalità normale di riproduzione.

RIPRODUZIONE CASUALE (RANDOM)

Tenere premuto per più di 1,5 secondi il tasto RND/LOU (11) per riprodurre tutte le tracce del CD in modo casuale. Ripremerlo per annullare la funzione.

FUNZIONE "INTRODUZIONE"

Durante l'ascolto di un CD, premere il tasto INT/MON (10) per ascoltare i primi 10 secondi di ogni brano. Premere il tasto INT/MON una seconda volta per interrompere la funzione e tornare alla normaleriproduzione del CD.

INSTALLAZIONE/RIMOZIONE

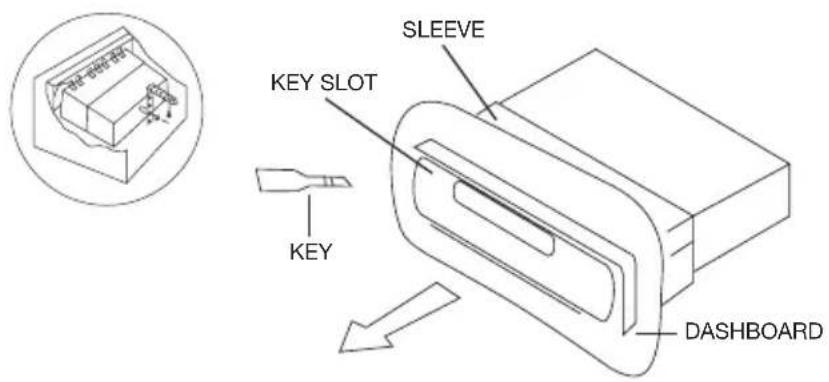

a) Inserire la chiave in dotazione nella fessura (vedi figura) ed fare scivolare l'autoradio dalla plancia.
b) Estrarre l'autoradio dalla plancia.
c) Rimuovere il frontalino estraibile.
d) Rimuovere l'asta metallica connessa dietro l'autoradio.
e) Togliere la chiave dalla fessura.
f) Sconnettere tutti i cavi dall'autoradio e dalla presa dell'antenna.

SLEEVE KEY SLOT KEY DASHBOARD

CONNESSIONI ELETTRICHE

NOTA: La non corretta connessione dei cavi o l'errata installazione dell'autoradio non rendono valida la garanzia del prodotto.

BIANCO ALTOPARLANTE SINISTRO (+) BIANCO/NERO ALTOPARLANTE SINISTRO (–) GRIGIO ALTOPARLANTE DESTRO (+) GRIGIO/NERO ALTOPARLANTE DESTRO (–) ROSA TERMINALE BATTERIA POSITIVO (B+) ARANCIO BLOCCHETTO CHIAVE ACCENSIONE NERO TERMINALE NEGATIVO BATTERIA (B– / MASSA) GIALLO ANTENNA ELETTRICA

SPECIFICHE TECNICHE

Alimentazione 12V, negativo a massa

Sezione CD

Rapporto S/N: > 60 dB

Separazione canali: > 60 dB

Frequenze di risposta: 40 Hz - 15 KHz

Sezione radio

AM: 522 / 1620 KHz, sensibilità (S/N = 20 dB): 32 dB

FM: 87,5 / 108 MHz, sensibilità (S/N = 30 dB): 5 uV,

separazione stereo: > 25 dB

QUESTA AUTORADIO E' PROVVISTA DI CONNETTORI ISO

LE SPECIFICHE POSSONO ESSERE MODIFICATE SENZA PREAVVISO DA PARTE DEL COSTRUTTORE
