MCR637 - Autoradio Marquant - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio
Marca	Marquant
Modello	MCR637
Alimentazione	12 V, massa negativa
Bande radio	AM 522-1620 KHz, FM 87.5-108 MHz
Sensibilità FM	5 µV (S/N 30 dB)
Sensibilità AM	32 dB (S/N 20 dB)
Separazione stereo FM	>25 dB
Rapporto segnale/rumore CD	>60 dB
Separazione canali CD	>60 dB
Risposta in frequenza CD	40 Hz - 15 kHz
Funzioni principali	Riproduzione CD, radio AM/FM, pannello frontale rimovibile, orologio, impostazioni audio (bassi, alti, bilanciamento, loudness), riproduzione casuale, ripetizione, intro, mono/stereo, locale/distanza
Connettività	Connettori ISO
Dimensioni	Standard 1 DIN (circa 178 x 50 x 160 mm)
Peso	Circa 0,5 kg
Manutenzione e pulizia	Pulire il pannello frontale con un panno morbido; evitare polvere e umidità
Sicurezza	Scollegare la batteria prima dell'installazione; rispettare la polarità; utilizzare i connettori ISO
Accessori inclusi	Chiave di smontaggio, pannello frontale rimovibile

Domande frequenti - MCR637 Marquant

Come accendere e spegnere l'autoradio Marquant MCR637?

Premere il tasto PWR (1) per accendere l'apparecchio. Premere di nuovo per spegnerlo.

Come rimuovere il pannello frontale rimovibile?

Premere il tasto REL (2) per sbloccare e rimuovere il pannello frontale rimovibile.

Come regolare volume, bassi, alti e bilanciamento?

Premere il tasto SEL (3) per selezionare la modalità desiderata (volume, bassi, alti, bilanciamento). Utilizzare i tasti A (4) e V (5) per regolare il valore.

Come impostare l'orologio?

Premere il tasto DSP (6) per visualizzare l'ora. Tenerlo premuto finché l'ora non lampeggia, quindi utilizzare i tasti A (4) e V (5) per impostare ore e minuti.

Come passare dalla modalità radio a quella CD?

In modalità radio, inserire un CD nel vano (13) e premere il tasto Play/Pause (12). In modalità CD, premere BND (7) per passare alla radio.

Come selezionare una stazione radio?

Ruotare la manopola TUNE (8) in un senso o nell'altro per scegliere la frequenza desiderata. Utilizzare il tasto RPT/LOC (9) per passare tra le modalità locale e distante.

Come riprodurre un CD in modalità casuale o ripetizione?

Per la riproduzione casuale, tenere premuto il tasto RND/LOU (11) per più di 1,5 secondi. Per ripetere una traccia, premere RPT/LOC (9) una volta; per ripetere l'intero disco, premere due volte.

Cosa fare in caso di funzionamento anomalo?

Premere il tasto RESET (19) con un oggetto appuntito per resettare l'apparecchio. Attenzione: cancellerà tutte le impostazioni e le stazioni memorizzate.

Come espellere un CD?

Premere il tasto Eject (14) per espellere il disco. L'autoradio passerà automaticamente in modalità radio.

Come installare e rimuovere l'autoradio dal suo supporto?

Utilizzare la chiave fornita per inserirla nella fessura di smontaggio, quindi far scorrere l'autoradio fuori dal supporto. Seguire i passaggi del manuale: rimuovere il pannello frontale, la cinghia metallica, quindi scollegare i cavi.

MANUALE UTENTE MCR637 Marquant

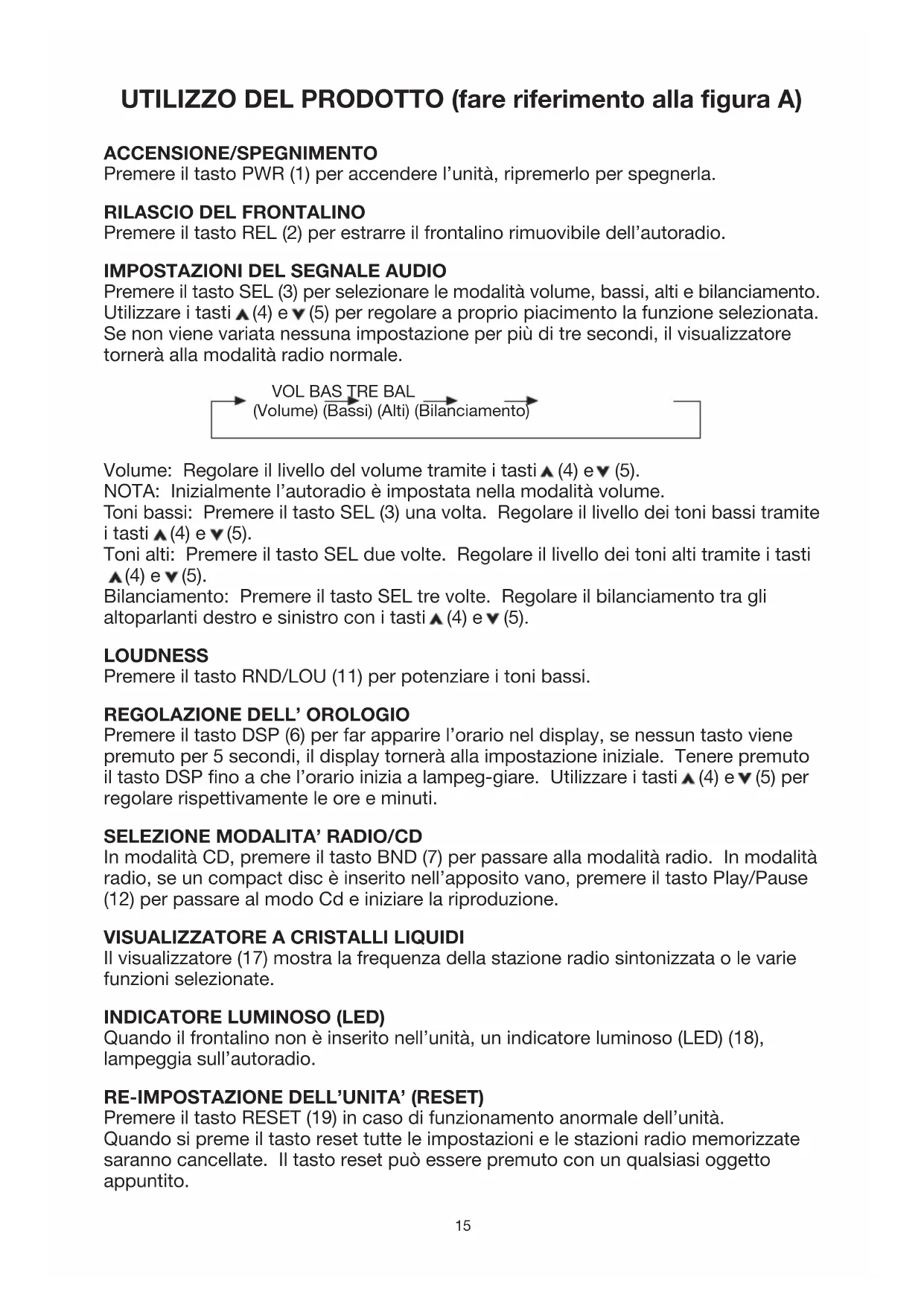

UTILIZZO DEL PRODOTTO (fare riferimento alla figura A)

ACCENSIONE/SPEGNIMENTO

Premere il tasto PWR (1) per accendere l'unità, ripremerlo per spegnerla.

RILASCIO DEL FRONTALINO

Premere il tastingo REL (2) per estrarre il frontalino rimuovabile dell'autoradio.

IMPOSTAZIONI DEL SEGNALE AUDIO

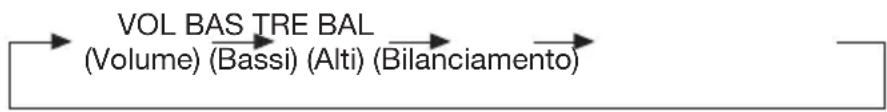

Premere il tasting SEL (3) per selezionare le modalità volume, bassi, alto e bilanciamento. Utilizzare i tasti (4) e (5) per regolare a proprio piacimento la funzione selezionata. Se non viene variata nessuna impostazione per più di tre secondi, il visualizzatore tornerà alla modalità radio normale.

Volume: Regolare il livello del volume tramite i tasti A4eV5.

NOTA: Inicialmente l'autoradio è impostata nella modalità volume.

Toni bassi: Premere il tasto SEL (3) una volta. Regolare il livello dei toni bassi tramite i tasti (4) e (5).

Toni alto: Premere il tasto SEL due volte. Regolare il livello dei toni alto tramite i tasti A(4) e V (5).

Bilanciamento: Premere il tasting SEL tre volte. Regolare il bilanciamento tra gli altoparlanti destro e sinistro con i tasting (4) e v (5).

LOUDNESS

Premere il tasting RND/LOU (11) per potenziare i toni bassi.

REGOLAZIONE DELL' OROLOGIO

Premere il tasting DSP (6) per far apparire l'orario nel display, se nessun tasting viene premuto per 5 secondi, il display tornera alla impostazione iniziale. Tenere premuto il tasting DSP fino a che l'orario inizia a lampeggiare. Utilizzare i tasti (4) e v (5) per regolare rispettovamente le ore e minuti.

SELEZIONE MODALITA' RADIO/CD

In modalità CD, premere il tasto BND (7) per passare alla modalità radio. In modalità radio, se un compact disc è inserto nell'apposto vano, premere il tasto Play/Pause (12) per passare al modo Cd e iniziare la riproduzione.

VISUALIZZATORE A CRISTALLI LIQUIDI

Il visualizzatore (17) alla la frequenza della stazione radio sintonizzata o le varie funzioni selezionate.

INDICATORE LUMINOSO (LED)

Quando il frontalino non è insertito nell'unità, un indicatore luminoso (LED) (18), lampeggia sull'autoradio.

RE-IMPOSTAZIONE DELL'UNITA' (RESET)

Premere il tasting RESET (19) in caso di funzionamento anormale dell'unità.
Quando si preme il tasting reset tutte le impostazioni e le stazioni radio memorizzate saranno cancellate. Il tasting reset può essere premuto con un qualsiasi oggetto appuntito.

ASCOLTO DELLA RADIO

SELEZIONE DELLA BANDA

Premere il tasting BND (7) per cancellare la banda radio come indicato nello schema seguente:

(mod. a 2 bande)

SELEZIONE DELLA STAZIONE RADIO

Ruotare la manopola TUNE (8) in senso orario e antiorario per selezionare la stazione radio desiderata.

FUNZIONE LOCAL/DISTANT

Durante l'ascolto della radio, preme il tasto RPT/LOC (9) per scegliere tra la funzione "locale" per ricevere le stazioni radio con il segnale migliorare, oppure "distante" per sintonizzare nel modo migliorare possibile le stazioni con segnale più debole.

FUNZIONE MONO/STEREO

Durante l'ascolto della radio, premere il tasto INT/MON (10) per selezionare tra le modalità mono o stereo nell'ascolto della stazione sintonizzata. Per stazioni con segnale particolarmente debole si consiglia di selezio-nare la modalità mono.

ASCOLTO DEL CD

Spingere un Cd con il lato dell'etichetta rivolto versuso l'alto nell'apposita fessura (13). La riproduzione del disco iniziera automaticamente. Se non si sente nessun suono il CD non è stato inserito in modo corretto. Sul visualizzatore vengono mostrati i numero del brano riproduotto ed il tempo di riproduzione. Durante la riproduzione premere il tasto Play/Pause (12) per interrompere momentaneamente la riproduzione, premerlo una seconda volta per riavviarla. Premere il tasto "Eject" (14) per espellere il compact disc dall'unità. L'auto-radio commuterà automaticamente in modalità radio.

SELECTIONDELLTRACCE

Nella modalità Cd premere il tasto MAN/SKIP - (15) o + (16) per tornare alla traccia precedente o passare alla traccia successiva. Il numero della traccia riprodotta viene migliorato nel visualizzatore. Durante l'ascolto di un brano tenere premuto il tasto MAN/SKIP - (15) o + (16) per spostarsi velocemente indietro o avanti all'interno dello stesso brano.

FUNZIONE DI RIPETIZIONE

In modalità CD, premere il tasto RPT/LOC (9) per riascoltare continuamente il brano in riproduzione, premerlo una seconda volta per ripetere l'intero CD, premere infine una terza volta per tornare alla modalità normale di riproduzione.

RIPRODUZIONE CASUALE (RANDOM)

Tenere premuto per più di 1,5 secondi il tasting RND/LOU (11) per riproduire tutte le tracce del CD in modo casuale. Ripremerlo per annullare la funzione.

FUNZIONE "INTRODUZIONE"

Durante l'ascolto di un CD, premere il tasto INT/MON (10) per ascoltare i primi 10 secondi di ogni brano. Premere il tasto INT/MON una seconda volta per interrompere la funzione e tornare alla normaleriproduzione del CD.

INSTALLAZIONE/RIMOZIONE

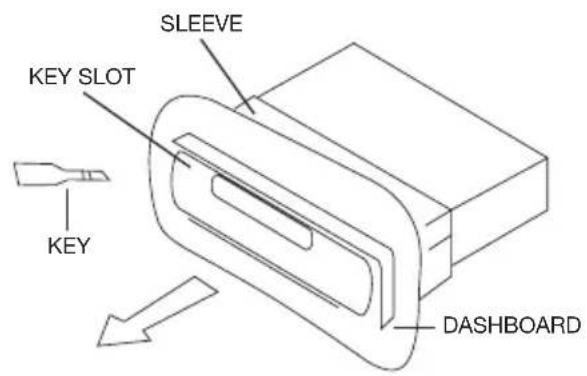

a) Inserire la chiave in dotazione nella fessura (vedi figura) ed fare scivolare l'autoradio alla plancia.
b) Estrarre l'autoradio alla plancia.
c) Rimuovere il frontalino estrabile.
d) Rimuovere l'asta metallica connessa dietro l'autoradio.
e) Togliere la chiave alla fessura.
f) Sconnettere tutti i cavi dall'autoradio e alla presa dell'antenna.

CONNECTIONI ELETTRICHE

NOTA: La non corretta connessione dei cavi o l'errata installmente dell'autoradio non rendono valida la garanzia del prodotto.

BIANCO ALTOPARLANTE SINISTRO (+)

BIANCO/NERO ALTOPARLANTE SINISTRO (-)

GRIGIO ALTOPARLANTE DESTRO (+)

GRIGIO/NERO ALTOPARLANTE DESTRO (-)

ROSA TERMINALE BATTERIA POSITIVO (B+)

ARANCIO BLOCCHETTO CHIAVE ACCENSIONE

NERO TERMINALE NEGATIVO BATTERIA (B-/MASSA)

GIALLO ANTENNA ELETTRICA

SPECIFICHE TECNICHE

Alimentazione 12V, negativo a massa

Sezione CD

Rapporto S/N: > 60 dB

Separazione canali: >60 dB

Frequenze di risposta: 40 Hz - 15 KHz

Sezione radio

AM: 522 / 1620 KHz, sensibilità (S/N = 20 dB): 32 dB

FM: 87,5 / 108 MHz, sensibilità (S/N = 30 dB): 5 uV,

separazione stereo: >25 dB

QUESTA AUTORADIO E' PROVVISTA DI CONNECTTORI ISO

LE SPECIFICHE POSSONO ESSERE MODIFICATE SENZA PREAVVISO DA PARTE DEL COSTUTFORE
