MCR637 - Radio del coche Marquant - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO MCR637 Marquant

SELECTING LOCAL/DISTANT

FUNCTION LOCAL/DISTANT

MOSTRADOR DE CRISTAIS LIQUIDOS

Pulsar PWR (1) para encender la unidad, volver a pulsar para apagar.

SALIDA DEL FRONTAL

Pulsar REL (2) para extraer el frontal del autoradio.

INSTALLACION DE LA SENAL AUDIO

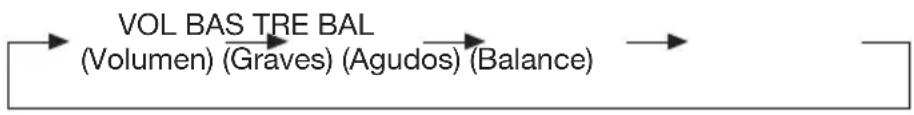

Pulsar SEL (3) para seleccionar la modalidad de volumen, graves, agudos y balance. Usar los botones (4) y (5) para regular根據 deseee la functiOn seleccionada. Si no se varian las indicaciones realizadas en mas de 3 segundos, el visualizador volvera a la modalidad radio normal.

Volumen: Regular el nivel del volumen con los botones A (4) y V (5).

NOTA: Inicialmente el autoradio está situado en la modalidad volumen.

Tonos graves: Pulsar SEL (3) una vez. Regular el nivel de tonos graves con A (4) y V (5).

Tonos agudos: Pulsar SEL dos vezes. Regular el nivel de tonos agudos con A (4) y V (5).

Balance: Pulsar SEL 3 vezes. Regular el balance entre los altavocesarethos e izquierdos con A(4) y V(5).

LOUDNESS

Pulsar RND/LOU (11) para potencial los tonos graves.

REGULACION DEL RELOJ

Pulsar DSP (6) para hacerewear el horario en el display, si no se pulsa ningún botón en 5 seguidos, el display volverá a la situación inicial. Mantener pulsado el botón DSP hasta que el reloj empiece a parpadear. Usar los botones (4) y (5) para regular respectivamente las horas y los Minutes.

SELECTION MODALIDAD RADIO/CD

En modalidad CD, pulsar BND (7) para pagar a la modalidad radio. En modalidad radio, si hay un compact disc bajo, pulsar Play/Pausa (12) para pagar al modo CD de起初 la reproduccion.

VISUALIZADOR DE CRISTAL LIQUIDO

El visualizador (17) muestra la Frequencia de la emisora sintonizada o las differentes functions seleccionadas.

INDICADOR LUMINOSO (LED)

Cuando el frontal no está colocado, un indicator luminoso (LED) (18), parpadea en el autoradio.

RE-INSTALLACION DE LA UNIDAD (RESET)

Pulsar RESET (19) en caso de funciona anormal de la unidad. Cuando se pulsa reset todas las programaciones y emisoras de radio memorizadas se cancelan. El boton reset puede pulsarse con cualquier objeto punzante.

Pulsar BND (7) paraCambiar la banda radio como se indica en elfollowing esquema:

(mod. a 2 bandas)

SELECTION DE LA EMISORA

Girar el mando TUNE (8) en sentido horario y antihorario para selectionar la emisora de radio deseada.

FUNCION LOCAL

Durante la escucha de la radio, pulsar RPT/LOC (9) escoger la funciona "local" para recibir las emisoras de radio con la mejor sealsal, o bien "distante" para sintonizar de la mejor forma possible las emisora con una sealsal más débil.

FUNCTION MONO/STEREO

Durante la escucha de la radio, pulsar INT/MON (10) para selectionar la modalidad mono o stereo de la emisora sintonizada. Para emisoras con seals debil se aconseja的选择ar la modalidad mono.

Colocar un CD con el lado de la etiqueta hacía arriba en su hueco (13).

La reproduccion del disco se inicia automatistically. Si no se escauchas ningún sonido es que el CD no se ha introducido de la forma correcta. En el visualizador se muestra el n° de canción reproduceda y el tiempo de reproduccion. Durante la misma pulsar Play/Pause (12) para interruptir momentáneamente la reproduccion, pulsar de nuevo para reanudarla. Pulsar "Eject" (14) para expulsar el compact disc de la unidad. El autoradio volverá automatistically a la modalidad radio.

SELECTION DE LAS CANCEONES

En la modalidad CD pulsar MAN/SKIP - (15) o + (16) para volver a la canción anterior o partir a lasuma. El número de la canción reproduceda se做不到 en el visualizador. Durante la escucha de una canciónmantener pulsado MAN/SKIP - (15) o + (16) para ir más rápidamente hacer delante odietro de la mesma canción.

FUNCION REPETICION

Pulsar RPT/LOC (9) para escuchar continuamente la canción en reproducción, pusalrlo.
otra vez para repetir el CD entero, pulsar hasta una tercera vez para volver a modalidad
de reproduccion normal.

REPRODUCCION CASUAL (RANDOM)

Mantener pulsado más de 1,5segundo RND/LOU (11) para reproducir todas las canciones del CD de forma aleatoria. Volver a pulsar para anular la funciona.

Durante la reproduccion de un CD pulsar INT/MON (10) para escuchar los 10 primeros segundos de cada canción. Pulsar de nuevo para interruprir la funciona descririta y volver a la reproduccion normal.

INSTALACION

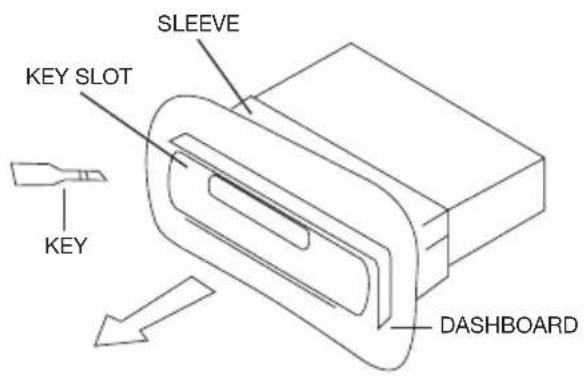

a) Introducir la llave suministrada en la rendija (ver figura) y deslizar el autoradio de la plancha.
b) Extraer el autoradio de la plancha.
c) Sacar el frontal extraible.
d) Sacar el asta metálica conectada detrás del autoradio.
e) Sacar la llave de la rendija.
f) Desconectar todos los cables del autoradio y de la toma de antenna.

CONEXIONES ELECTRICAS

NOTA: Una connexion Incorrecta de los cables o una instalacion equivocada del autoradio invalidan la garantia del producto.

BLANCO ALTAVOZ IZQUIERDO (+)

BLANCO/NEGRO ALTAVOZ IZQUIERDO (-)

GRIS ALTAVOZ DERECHO (+)

GRIS/NEGRO ALTAVOZ DERECHO (-)

NARANJA TERMINAL BATERIA POSITIVO (B + )

ROJO LLAVE BLOQUEO ENCENDIDO

NEGRO TERMINAL NEGATIVO BATERIA (B-/MASA)

AMARILLO ANTENA ELECTRICA

CHARACTERISTICAS TECNICAS

Alimentación 12V, negativo a masa

Sesión CD Rapport S/N: >60 dB

Separación canales: >60 dB

Frecuencia de respecta: 40 Hz - 15 KHz

Sección radio

AM: 522/1620 KHz, sensibilitad (S/N = 20 dB): 32 dB

FM: 87,5/108 MHz, sensibilidad (S/N = 30 dB): 5 uV,

separación stereo: >25 dB

ESTE AUTORADIO ESTA PROVISTO DE CONECTORES ISO

LAS CHARACTERISTICAS PUEDEN MODIFICARSE SIN PREVIO AVISO POR PARTE DEL FABRICANTE.

021118
