Type de produit	Autoradio
Marque	Marquant
Modèle	MCR637
Alimentation	12 V, masse négative
Bandes radio	AM 522-1620 KHz, FM 87.5-108 MHz
Sensibilité FM	5 µV (S/B 30 dB)
Sensibilité AM	32 dB (S/B 20 dB)
Séparation stéréo FM	>25 dB
Rapport signal/bruit CD	>60 dB
Séparation canaux CD	>60 dB
Réponse en fréquence CD	40 Hz - 15 kHz
Fonctions principales	Lecture CD, radio AM/FM, façade amovible, horloge, réglages audio (graves, aigus, balance, loudness), lecture aléatoire, répétition, intro, mono/stéréo, local/distant
Connectique	Connecteurs ISO
Dimensions	Standard 1 DIN (environ 178 x 50 x 160 mm)
Poids	Environ 0,5 kg
Entretien et nettoyage	Nettoyer la façade avec un chiffon doux ; éviter la poussière et l'humidité
Sécurité	Débrancher la batterie avant installation ; respecter la polarité ; utiliser les connecteurs ISO
Accessoires fournis	Clé de démontage, façade amovible

FOIRE AUX QUESTIONS - MCR637 Marquant

Comment allumer et éteindre l'autoradio Marquant MCR637 ?

Appuyez sur la touche PWR (1) pour allumer l'appareil. Appuyez de nouveau pour l'éteindre.

Comment retirer la façade amovible ?

Appuyez sur la touche REL (2) pour déverrouiller et enlever la façade amovible.

Comment régler le volume, les graves, les aigus et la balance ?

Appuyez sur la touche SEL (3) pour sélectionner le mode souhaité (volume, graves, aigus, balance). Utilisez les touches A (4) et V (5) pour ajuster la valeur.

Comment régler l'horloge ?

Appuyez sur la touche DSP (6) pour afficher l'heure. Maintenez-la enfoncée jusqu'à ce que l'heure clignote, puis utilisez les touches A (4) et V (5) pour régler les heures et les minutes.

Comment passer du mode radio au mode CD ?

En mode radio, insérez un CD dans le compartiment (13) et appuyez sur la touche Play/Pause (12). En mode CD, appuyez sur BND (7) pour passer à la radio.

Comment sélectionner une station radio ?

Tournez le bouton TUNE (8) dans un sens ou l'autre pour choisir la fréquence souhaitée. Utilisez la touche RPT/LOC (9) pour basculer entre les modes local et distant.

Comment lire un CD en mode aléatoire ou répétition ?

Pour la lecture aléatoire, maintenez enfoncée la touche RND/LOU (11) pendant plus de 1,5 seconde. Pour répéter une plage, appuyez sur RPT/LOC (9) une fois ; pour répéter tout le disque, appuyez deux fois.

Que faire en cas de fonctionnement anormal ?

Appuyez sur la touche RESET (19) avec un objet pointu pour réinitialiser l'appareil. Attention, cela effacera tous les réglages et stations mémorisés.

Comment éjecter un CD ?

Appuyez sur la touche Eject (14) pour éjecter le disque. L'autoradio passera automatiquement en mode radio.

Comment installer et retirer l'autoradio de son support ?

Utilisez la clé fournie pour insérer dans la fente de démontage, puis faites glisser l'autoradio hors du support. Suivez les étapes de la notice : retirez la façade, la lanière métallique, puis déconnectez les câbles.

MODE D'EMPLOI MCR637 Marquant

UTILISATION (se référer à la figure A)

ALLUMAGE/EXTINCTION

Appuyer sur la touche PWR (1) pour allumer l'appareil, appuyer de nouveau pour l'eteindre.

RETRAIT DE LA FACADE

Appuyer sur la touche REL (2) pour enlever la façade amovible de l'autoradio.

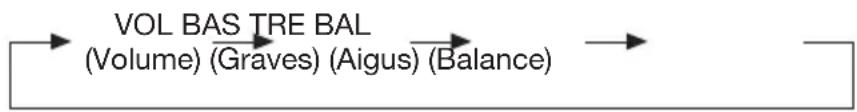

REGLAGES DU SIGNAL AUDIO

Appuyer sur la touche SEL (3) pour selectionner le mode du volume, des graves, des aigus et de la balance. Utiliser les touches (4) et (5) pour regler à discrétion la fonction selectionnée. Siaucun réglage n'est effectué dans trois secondes, l'affichage reviendra au mode normal de la radio.

Volume: Regler le niveau du volume à l'aide des touches A (4) et V (5).

REMARQUE: L'autoradio est régèle dans le mode du volume.

Graves: Appuyer une fois sur la touche SEL (3). Régler le niveau des tonalités graves par les touches A (4) et V (5).

Aigus: Appuyer deux fois sur la touche SEL. Régler le niveau des tonalités aigues à l'aide des touches A (4) et V (5).

Balance: Appuyer trois fois sur la touche SEL. Régler l'équilibre entre les haut-parleurs droit et gauche à l'aide des touches A (4) et V (5).

LOUDNESS

Appuyer sur la touche RND/LOU (11) pour augmenter les tonalités graves.

REGLAGE DE L'HORLOGE

Appuyer sur la touche DSP (6) pour afficher l'horaire, si aucune touche n'est appuyée dans 5 secondes, l'afficheur reviendra à l'affichage précédent. Maintenir appuyée la touche DSP jusqu'à ce que l'horaire commence à clignoter. Utiliser les touches (4) et (5) pour régler les heures et les minutes.

SELECTION DU MODE RADIO/CD

En mode CD, appuyer sur la touche BND (7) pour passer à l'écoute de la radio.

En mode radio, si un disque compact est inséré dans le compartment, appuyer sur la touche Play/Pause (12) pour passer au mode CD et commencer la lecture.

AFFICHEUR A CRISTAUX LIQUIDES

Sur l'afficheur (17) apparaissent la fréquence de la station radio accordée ou les différentes fonctions sélectionnées.

TEMoin LUMINEUX (LED)

Quand la façade n'est pas insérée, un tímoin lumineux (LED) (18) clignotera sur l'autoradio.

REMISE A ZERO DE L'AUTORADIO (RESET)

Appuyer sur la touche RESET (19) en cas de fonctionnement anormal de l'appareil.

Quand on appuie sur la touche de réinitialisation (RESET), tous les réglages et les stations radio mémorisées seront effacés. La touche RESET peut être appuyée à l'aide de n'importe quel objet pointu.

ECOUTE DE LA RADIO

SELECTION DE LA BANDE

Appuyer sur la touche BND (7) pour changer la bande radio selon l'indication du schéma suivant:

(modèle à 2 bandes)

SELECTION DE LA STATION RADIO

Tournier le bouton TUNE (8) dans le sens des aiguilles d'une montre ou dans le sens contraire pour selectionner la station radio souhaitation.

Pendant l'écoute de la radio, appuyer sur la touche RPT/LOC (9) pour désir entre la fonction "locale" pour receivevoir les stations radio avec le signal le plus fort, ou bien "distant" pour accorder le peux possible les stations avec un signal faible.

FUNCTION MONO/STEREO

Pendant l'écoute de la radio, appuyer sur la touche INT/MON (10) pour sélectionner entre le mode mono ou stéreo. Pour les stations avec un signal particulièrement faible, il est conseillé le mode monophonique.

ECOUTE DU CD

FONCTIONNEMENT DU CD

Insérer un CD avec la face étiquetée tournée vers le haut à l'intérieur du compartment correspondant (13). La lecture du disque commencera automatiquement. S'il n'y a pas de son, le disque a été inséré de manière incorrecte. Sur l'afficheur apparaisent le numéro de la plage en cours de lecture et le temps de lecture. Pendant la lecture, appuyer sur la touche Play/Pause (12) pour interrompre momentanément la lecture; appuyer de nouveau pour la rétablier. Appuyer sur la touche "Eject" (14) pour ejecter le disque du compartment. L'autoradio passera automatiquement au mode radio.

SELECTION DES PLAGES

En mode CD, appuyer sur la touche MAN/SKIP - (15) ou + (16) pour revenir à la plage précédente ou passer à la suivante. Le numéro de la plage en cours de lecture s'affichera. Pendant l'écoute d'une plage, maintainir l'appui sur la touche MAN/SKIP - (15) ou + (16) pour avancer ou reculer rapidement à l'intérieur de la même plage.

FONCTION DE REPETITION

En mode CD, appuyer sur la touche RPT/LOC (9) pour écouter continuèlement la plage en cours de lecture, appuyer une deuxième fois pour écouter tout le disque, appuyer une troisième fois pour revenir au mode normal de lecture.

LECTURE ALEATOIRE (RANDOM)

Maintenir appuyée pendant plus de 1,5 seconde la touche RND/LOU (11) pour dire toutes les plages du CD dans un ordre laissé au hasard. Appuyer de nouveau pour annuler la fonction.

Pendant l'écoute d'un CD, appuyer sur la touche INT/MON (10) pour écouter les premières 10 secondes de chaque plage. Appuyer sur la touche INT/MON une autre fois pour interrompre la fonction et revenir à la lecture normale du CD.

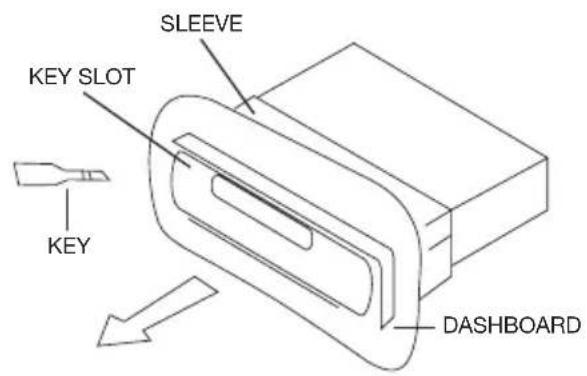

INSTALLATION/RETRAIT

a) Insérer la clé fournie dans la fente (voir figure) et faire glisser l'autoradio de son support.

b) Retirer l'autoradio de son support.
c) Enlever la façade amovible.
d) Enlever la lanière métallique placé derrière l'autoradio.
e) Enlever la clé de la fente.
f) Déconnecter tous les cables de l'autoradio et de la prise de l'antenne.

CONNEXIONS ELECTRIQUES

REMARQUE: La mauvaise connexion des cables ou l'installation incorrecte de l'autoradio invalident la garantie du produit.

BLANC HAUT-PARLEUR GAUCHE (+)

BLANC/NOIR HAUT-PARLEUR GAUCHE (-)

Alimentation 12V, masse négative

Section CD Rapport S/B: > 60 dB

Séparation canaux: > 60 dB

Fréquences de réponse: 40 Hz - 15 KHz

Sction radio AM: 522/1620 KHz, sensibilité (S/B = 20 dB): 32 dB

FM: 87,5/108 MHz, sensibilité (S/B = 30 dB): 5 uV,

separation stereo: >25 dB

CET AUTORADIO EST POURVU DE CONNECTEURS ISO

LES CARACTERISTIQUES TECHNIQUES PEUVENT ETRE MODIFIEEES SANS PREAVIS DE LA PART DU CONSTRUCTEUR.
