Type de produit	Autoradio
Marque	Marquant
Modèle	MCR-1401
Dimensions (L x H x P)	178 x 50 x 160 mm (format 1 DIN)
Poids	0.5 kg
Alimentation	12 V DC (polarité négative)
Consommation électrique	Max. 10 A
Fonctions principales	Radio FM/AM (RDS), lecteur CD, entrée USB, entrée AUX avant, Bluetooth (mains libres et streaming audio)
Puissance de sortie	4 x 50 W max
Nombre de haut-parleurs	4 canaux
Préamplificateur subwoofer	Oui (1 sortie RCA)
Ecran	LCD rétroéclairé, affichage des fréquences et des titres
Connecteurs	Antenne ISO, prise ISO pour alimentation et haut-parleurs, USB type A, AUX 3.5 mm, Bluetooth intégré
Formats audio pris en charge	CD audio, CD-R/RW, MP3, WMA (via USB)
Réglages audio	Graves, aigus, balance, fader, loudness, EQ préréglé
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de solvants. Nettoyer le laser du CD avec un disque de nettoyage adapté.
Sécurité	Débrancher la borne négative de la batterie avant toute intervention. Utiliser un fusible de 10 A. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Façade amovible (détachable), antenne, câbles d'alimentation et haut-parleurs. Réparation par un technicien agréé recommandé.
Température de fonctionnement	-10°C à +60°C
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - MCR-1401 Marquant

Comment installer l'autoradio Marquant MCR-1401 ?

Débranchez la batterie. Utilisez le kit d'installation (non fourni) adapté à votre véhicule. Connectez le faisceau ISO selon les codes couleurs (rouge : contact, jaune : permanent, noir : masse). Insérez l'autoradio dans l'emplacement 1 DIN et fixez-le avec les vis fournies.

J'ai perdu le code de sécurité, que faire ?

Le code de sécurité est généralement fourni sur une carte. Si perdu, contactez le service client Marquant avec le numéro de série de l'appareil. Certains modèles nécessitent une procédure de déverrouillage via un code généré après une mise sous tension prolongée.

Pourquoi la réception radio est-elle mauvaise ?

Vérifiez la connexion de l'antenne. Assurez-vous que l'antenne est compatible avec le connecteur ISO. Si vous utilisez un adaptateur, celui-ci peut dégrader le signal. Testez avec une autre antenne ou dans un autre emplacement.

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone. Sur l'autoradio, appuyez sur la touche MODE jusqu'à sélectionner Bluetooth. Cherchez 'MCR-1401' dans la liste des périphériques. Le code d'appairage est généralement '0000' ou '1234'.

Les CD ne se lisent pas ou sautent, que faire ?

Nettoyez le CD avec un chiffon doux. Vérifiez que le disque n'est pas rayé. Utilisez un disque de nettoyage pour le laser. Si le problème persiste, le laser peut être défectueux et nécessite une réparation.

Puis-je utiliser une clé USB avec cet autoradio ?

Oui, insérez une clé USB formatée en FAT32 dans le port USB. L'autoradio lit les fichiers MP3 et WMA. La capacité maximale prise en charge est de 32 Go. Le dossier peut contenir jusqu'à 255 fichiers.

Comment régler l'égaliseur ?

Appuyez sur la touche EQ pour parcourir les presets (Rock, Pop, Jazz, etc.). Pour un réglage manuel, appuyez longuement sur EQ puis réglez les graves et aigus avec les boutons de volume.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez les fusibles (sur l'autoradio et sur le véhicule). Assurez-vous que les câbles d'alimentation sont correctement connectés : le fil rouge (contact) doit recevoir du courant lorsque le contact est mis, le fil jaune (permanent) doit toujours être sous tension.

Comment détacher la façade amovible ?

Appuyez sur le bouton 'RELEASE' situé en bas à droite de la façade. Tirez doucement la façade vers vous. Conservez-la dans son étui de protection. Pour la remettre, alignez-la et poussez jusqu'au déclic.

Quels sont les accessoires fournis avec l'autoradio ?

La boîte contient l'autoradio, le faisceau ISO, le micro externe pour le Bluetooth (sans fil), le kit de montage (vis et écrous), la façade amovible avec étui, et la notice d'utilisation.

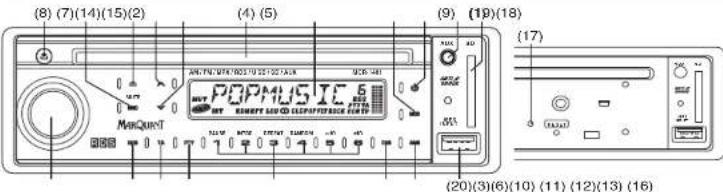

MODE D'EMPLOI MCR-1401 Marquant

Appuyez sur le bouton (POWER) pour mettre l'appareil sous tension (ON) ou hors tension (OFF).

1. SELECTEUR DE BANDE / TOUCHE MUTE (Fonction SOURDINE)

a) A chaque fois que vous appuyez sur ce bouton, la bande de fréquence de la radio changera. b) Appuyez longuement (\~ 2 sec.) sur cette touche pour activer la fonction sourdine (MUTE).

1. TOUCHE PRE-SCAN/AUTO-STORE

Appuyez sur le bouton pour symtonise chacune des stations présélectionnées. Lorsque le signal est plus fort que le seuil de syntonisation, la radio demeure sur cette station environ 5 secondes. Une longue pression permet de mémoriser les six stations les plus fortes dans les présélections de la bande définie de 1 à 6.

1. COMPARTIMENT DISQUE

2. AFFICHAGE NUMERIQUE LCD

3. TOUCHE "DIS" «AFFICHAGE»

Ce bouton permet d'indiquer les informations disponibles.

COMMENT RÉGLER L'HEURE

a) Appuyez sur le bouton 'DIS' 2 fois de suite puis maintenez-le jusqu'à ce que l'heure clignote puis relâcher. b) Toumez le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre pour régler l'heure et dans le sens contraire pour régler les minutes.

1. TOUCHE EJECT

Appuyez sur le bouton pour éjecter le disque du compartiment CD.

1. TOUCHE RELEASE

Ce bouton est prévu pour détacher la façade.

1. TOUCHE MODE

Appuyez sur le bouton pour sélectionner le mode Radio (TUNER), CD (S-CDP), USB (USB-DRIV), SD (MEM-CARD) ou le mode Auxiliaire (AUX).

1. TOUCHE RDS (RADIO DATA SYSTEM)

Vous pouvez profiter des avantages RDS sur la radio FM comme ce qui suit.

●Program Service Name (PS): lorsqu'une station RDS est reçue, son nom apparaîtra à l'affichage.

- Traffic Program (TP): lorsqu'une station avec des informations sur la circulation est reçue, 'TP' apparaiftra à l'affichage.

- Alternative Frequencies (AF): l'appareil vérifie continuellement la force du signal des autres fréquences pour la station radio réglée. Chaque fois qu'une autre fréquence avec un signal plus puissant est disponible, l'appareil passera automatiquement à cette nouvelle fréquence plus puissante et elle sera affichée pendant 1 ou 2 secondes. Si vous appuyez brièvement sur le bouton, le mode AF sera sélectionné et l'état du mode AF apparaîtr à l'écran comme ce qui suit: a) le témoin RDS est allumé (on); le mode AF est allumé et le signal RDS est reçu. b) le témoin RDS est éteint: le mode AF est éteint. c) le témoin RDS clignote: le mode AF est sélectionné mais le signal RDS n'est pas encore recu.

●Le Enhancer Other Networks (EON): est un service du RDS qui relie certaines stations radio. Si vous êtes réglé sur une station liée à une autre station par EON, la station radio sera capable de recevoir les informations concernant la circulation provenant d'autres stations reliées.

- Regional Program (pour certains pays seulement): quand vous êtes réglé sur un programme régional, la radio restera réglée sur ce programme régional le plus longtemps possible. Si vous sortez de la zone

couverte et que le programme régional devient très faible, la radio se réglera peut-être sur un autre programme régional d'un même réseau. Pour activer la fonction de Programme Régional, appuyez sur le bouton pendant plus de 2 secondes jusqu'à ce que 'REG ON' apparaisse à l'affichage et vice versa.

11. TOUCHE TA (TRAFFIC ANNOUNCEMENT) INFORMATIONS ROUTIERES

Appuyez brièvement sur le bouton pour activer ou désactiver le mode TA. Quand le mode TA est allumé, le témoin 'TA' apparaîtra à l'affichage et la radio pourra recevoir les informations concernant la circulation de ces mêmes stations ou provenant d'autres stations qui possèdent le Traffic Announcement (TA). Le mode TA peut fonctionner comme suit:

• Si le volume est assez bas, le volume augmentera temporairement pendant l'annonce des informations sur la circulation et reviendra au niveau précédent à la fin des informations.
• Si la radio est en mode silencieux, cette fonction sera désactivée pendant l'annonce des informations.

12. TOUCHE PTY (PROGRAM TYPE NAME)

Il y a 2 séries de types de programmes (PTY) disponibles pour la recherche PTY, appuyez sur le bouton PTY une fois ou deux, puis appuyez sur l'une des touches de présélection (1-6) jusqu'à ce que le type de programme PTY désiré apparaissie à l'écran. La radio s'arrêtera sur la station qui retransmet ce programme PTY. Une autre recherche de type de programme PTY peut être activée en répétant cette procédure. Pour arrêter la recherche d'un type de programme appuyez sur la touche PTY et la radio reviendra à la station d'origine. Si le code PTY sélectionné n'est pas disponible 'PTY NONE' apparaîtra à l'écran.

13. BOUTON VOLUME / SELECTION ("VOL/SEL")

a) Tournez le bouton dans le sens contraire des aiguilles d'une montre pour baisser le volume sonore ou dans l'autre sens pour l'augmenter.
b) Appuyez sur ce bouton brièvement plusieurs fois pour afficher successivement VOL/BAS/TRE/BAL/FAD. Vous pouvez changer le réglage en tournant le bouton dans le sens des aiguilles d'une montre ou dans l'autre sens.
c) Quand vous appuyez sur ce bouton pendant plus de 2 secondes, le cycle des différents réglages sera activé comme c'est indiqué ci-dessous. Vous pouvez changer le réglage en tournant le bouton dans le sens des aiguilles d'une montre ou dans l'autre sens.
Remarque: "MULT OFF/ MULT ON" et "BEEP ON/BEEP OFF" (pas disponible)

14./15. REGLAGE AUTOMATIQUE OU MANUEL DES STATIONS / RECHERCHE AVANT/ARRIERE EN MODE CD/USB/SD

En mode radio, appuyez sur ce bouton pour passer à une autre fréquence plus basse ou plus haute. Si vous appuyez longuement sur ce bouton, vous pourrez faire une recherche automatique. En mode CD/USB/SD, pendant la lecture appuyez brièvement sur l'une de ces touches selon votre choix pour revenir à la piste précédente ou suivante. Si vous appuyez plus de 2 secondes, vous effectuerez une avance ou retour rapide pour atteindre un point spécifique sur la même piste.

16. TOUCHE PREREGLAGE STATION (1-6)

a) Les touches de présélection « PRESET » sur l'appareil sont utilisés pour mémoriser des fréquences de radio que vous voudriez conserver. Chaque touche de présélection peut mémoriser des bandes de fréquences radio FM1, FM2, FM3, MW1 ou MW2. Si vous appuyez sur le bouton brièvement, la station demièrement mémorisée sera rappelée. Il y a 6 boutons de présélection pour vous donner la possibilité de mémoriser 18FM/12MW.

b) Pour la mise en mémoire d'une station, il convient de maintenir appuyée (- 2 secondes) la touche numérique sélectionnée de 1 à 6 pour mémoriser la fréquence de la station à la présélection choisie. c) Preset 1 « Pause » - appuyez sur ce bouton pour faire une pause dans la lecture des pistes. d) Preset 2 « Introduction » - appuyez sur ce bouton pour mettre en lecture les 10 premières secondes de chaque pistes.

e) Preset 3 « Répétition » - appuyez sur ce bouton pour activer la fonction répétition des pistes f) Preset 4 « Lecture aléatoire » - appuyez sur ce bouton pour mettre en lecture de façon aléatoire les pistes. g) Preset 5/6 - appuyez sur ce bouton pour rechercher les pistes -10 ou +10 en mode USB ou SD.

17. TOUCHE RESET

Cette réinitialisation du circuit est prévue pour protéger le microprocesseur de l'appareil et ne doit être activé que dans les conditions suivantes: a) La première installation après que tous les branchements soient effectués. b) Fonctionnement anormal comme par exemple l'indication de l'affichage erroné. c) Quand le bouton de réinitialisation est activé, tous les contenus de la mémoire seront effacés et devront êtres reprogrammés.

18. ENTRÉE AUXILIAIRE

Appuyez sur le bouton MODE (9) jusqu'à ce que le mode "AUX" est affiché sur l'écran. L'appareil est prêt à jouer des fichiers de l'appareil audio externe via l'entrée auxiliaire directement sur le panneau avant.

Appuyez sur le bouton MODE (9) jusqu'à ce que le mode "MEM-CARD" est affiché sur l'écran. L'appareil est prêt à jouer des fichiers contenus dans la carte SD.

20. HÔTE USB

Appuyez sur le bouton MODE (9) jusqu'à ce que le mode "USB-DRIV" est affiché sur l'écran. L'appareil est prêt à jouer des fichiers contenus dans la périphérique USB.

Remarque: L'appareil est uniquement compatible avec le format de disque dur FAT-32; il n'est pas compatible avec les formats FAT et NTFS.

INSTRUCTIONS POUR LIRE DES MORCEAUX MP3

REMARQUES IMPORTANTES

a) Les supports enregistrés en fichiers MP3 acceptables sur cet appareil sont les CD-R/RW, clef USB, carte mémoire SD.

b) Les formats MP3 acceptés sont limités.

c) Ne tentez pas de lire un support qui ne contient pas de fichiers MP3 ou des fichiers qui ne sont pas des MP3. Sinon la radio ne fonctionnera pas correctement.

RECHERCHER UNE PISTE

Appuyez longuement (2 sec.) sur le bouton 'AMS' et 'TRK SCH' s'affichera à l'écran et 'TRK 0' apparaîtra à l'écran pour que vous puissiez entrer le numéro de la piste. Tournez le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre ou dans le sens contraire pour changer entre les différents numéros de 0 à 9 en boucle. Appuyez brièvement sur le bouton 'VOL/SEL' pour sélectionner le premier chiffre. Répétez les mêmes étapes pour entrer les autres chiffres si nécessaire. Une fois que le numéro de la piste est entré, appuyez sur le bouton 'VOL/SEL' pendant plus de 2 secondes pour démarrer la lecture de la piste sélectionnée. Si le numéro de la piste n'est pas entré dans les 10 secondes, l'appareil continuera de lire le fichier en cours.

RECHERCHE DES FICHIERS

Appuyez longuement (2 sec.) sur le bouton 'AMS' puis appuyez une fois et 'FILE SCH' s'affichera à l'écran. Appuyez sur le bouton 'VOL/SEL' pour entrer dans le mode de recherche de fichier. Tournez le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre ou dans le sens contraire pour visualiser les répertoires. Quand le répertoire est sélectionné, tournez le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre ou dans le sens contraire pour visualiser les fichiers. Appuyez sur le bouton 'VOL/SEL' pour lire le fichier sélectionné. Si les noms des répertoires ou des fichiers ne sont pas entrés dans les 10 secondes, l'appareil continuera de lire le fichier en cours.

RECHERCHE DES CARACTERES

Appuyez longuement (2 sec.) sur le bouton 'AMS', puis appuyez deux fois et 'CHAR SCH' s'affichera à l'écran. Appuyez sur le bouton 'VOL/SEL' pour entrer dans le mode de recherche de caractères et "apparaîtra à l'écran pour que vous puissiez entrer le premier caractère. Entrer le nom entier du fichier (maximum de 8 caractères) en tournant le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre ou dans le sens contraire pour commuter entre 'A-Z', '0-9' & "'' (espace) en boucle. Appuyez brièvement sur le bouton 'VOL/SEL' pour sélectionner le premier caractère. Répétez les mêmes étapes pour entrer d'autres caractères si nécessaire. Une fois que le nom entier du fichier est entré, appuyez sur le bouton 'VOL/SEL' pendant plus de 2 secondes pour démarrer la lecture de la piste sélectionnée.

Remarques:

1) Pour effectuer une recherche le support de stockage CD / clè USB ou carte mémoire SD doit contenir des répertoires ou des fichiers nommés.
2) Si vous entrez qu'une partie du nom recherchée, vous n'accéderez peut-être pas au bon fichier/répertoire.

CONNECTEUR ISO

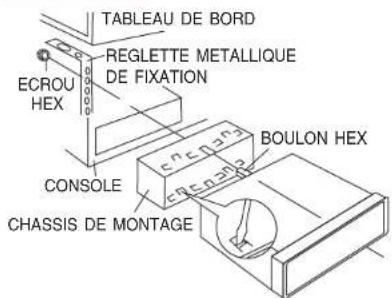

INSTALLATION

ATTENTION: NE PLACEZ PAS L'APPAREIL A PLUS D'UN ANGLE DE 30°, SINON L'APPAREIL RISQUE DE NE PAS FONCTIONNER CORRECTEMENT.

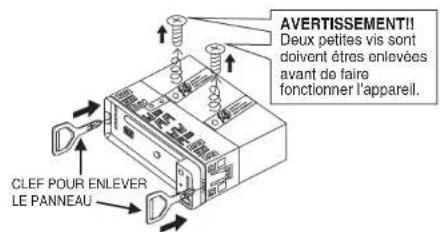

RETIRER L'APPAREIL

1. Retirer le panneau de commandes avant.
2. Insérer légèrement la clef dans la fente et enlever doucement.
3. Séparer le casier de l'appareil. Conserver la clef pour débloquer le panneau dans un endroit sûr car vous pourriez en avoir besoin pour enlever l'appareil dans le futur.

4

LOCATIE VAN BEDIENINGSELEMENTEN
Nederlands

OPMERKING:

ALTIJD. WANNEER DE BEDRADING AFGEKOPPELD IS GEWEEST, MOET DE RESET KNOP GE-RESET WORDEN VOORDAT DE RADIO BEDIEND KAN WORDEN. ANDERS, ZAL DE RADIO NIET NAAR BEHOREN FUNCTIONEREN.

BEDIENINGS INSTRUCTIES

1. IN-/UITSCHAKELEN
