MODE D'EMPLOI Studiophile BX8 D2 M-AUDIO

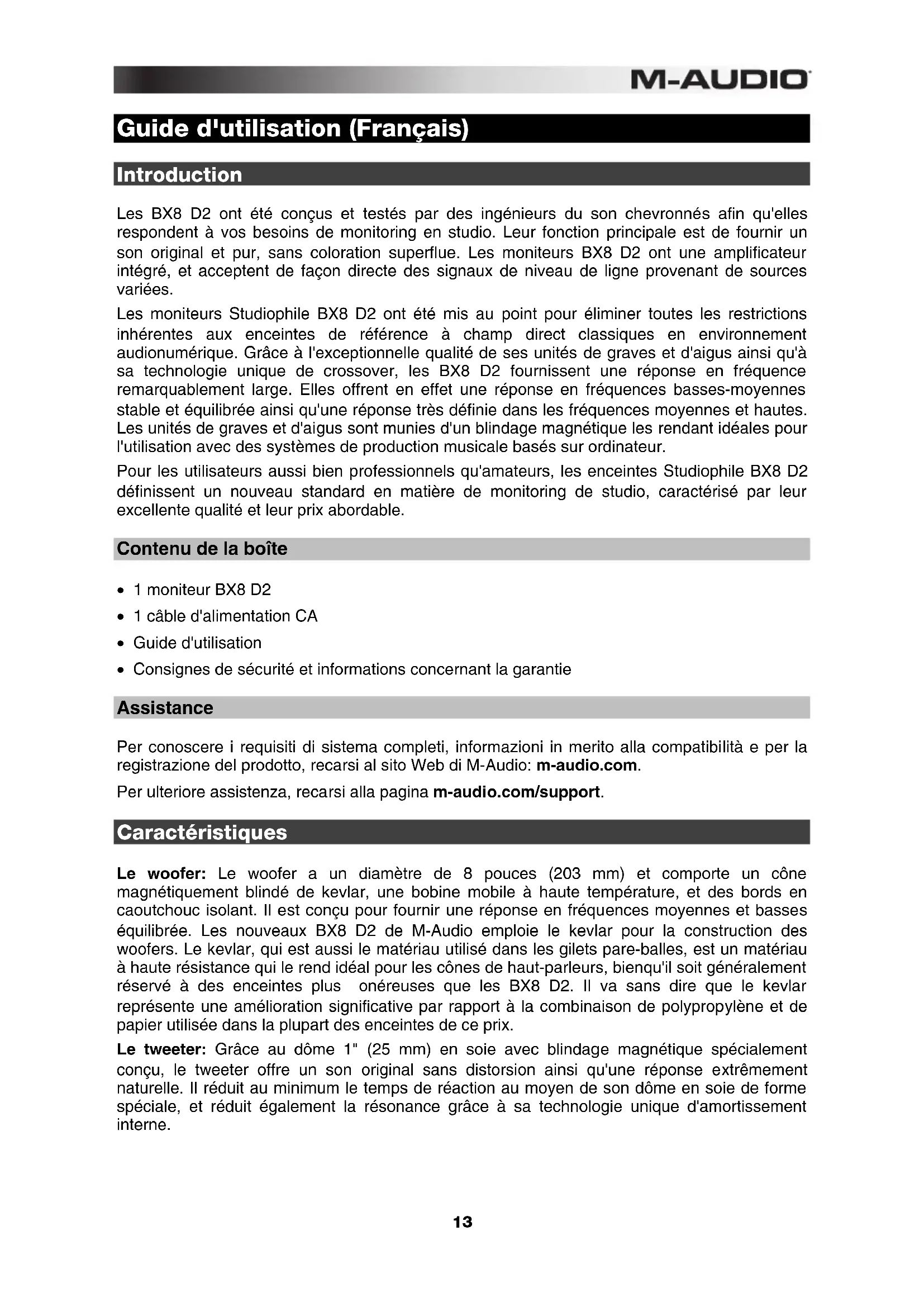

Guide d'utilisation (Français) Introduction Les BX8 D2 ont été conçus et testés par des ingénieurs du son chevronnés afin qu'elles respondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX8 D2 ont une amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées. Les moniteurs Studiophile BX8 D2 ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie unique de crossover, les BX8 D2 fournissent une réponse en fréquence remarquablement large. Elles offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur. Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Studiophile BX8 D2 définissent un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable. Contenu de la boîte

• 1 câble d'alimentation CA

• Consignes de sécurité et informations concernant la garantie Assistance Per conoscere i requisiti di sistema completi, informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al sito Web di M-Audio: m-audio.com. Per ulteriore assistenza, recarsi alla pagina m-audio.com/support. Caractéristiques Le woofer: Le woofer a un diamètre de 8 pouces (203 mm) et comporte un cône magnétiquement blindé de kevlar, une bobine mobile à haute température, et des bords en caoutchouc isolant. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Les nouveaux BX8 D2 de M-Audio emploie le kevlar pour la construction des woofers. Le kevlar, qui est aussi le matériau utilisé dans les gilets pare-balles, est un matériau à haute résistance qui le rend idéal pour les cônes de haut-parleurs, bienqu'il soit généralement réservé à des enceintes plus onéreuses que les BX8 D2. Il va sans dire que le kevlar représente une amélioration significative par rapport à la combinaison de polypropylène et de papier utilisée dans la plupart des enceintes de ce prix. Le tweeter: Grâce au dôme 1" (25 mm) en soie avec blindage magnétique spécialement conçu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il réduit au minimum le temps de réaction au moyen de son dôme en soie de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne.14

Port de sous-fréquences: L'orifice d'aération situé sur la face arrière est appelé port de sous- fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 60 Hz. Le caisson: Comme les autres composants des BX8 D2, le caisson a un rôle important dans la réponse sonore globale. Afin d'offrir des performances plus stables, le caisson des BX8 D2 utilise des panneaux MDF de haute efficacité acoustique, ainsi qu'un renforcement intérieur exceptionnel permettant d'absorber les vibrations et les impacts dans des conditions extrêmes. La conception personnalisée sur le panneau avant contribue à la diffraction et bénéficie à la réponse stéréo. Diviseur de fréquences et amplific ateurs de puissance: Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX8 D2 ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue de façon appropriée les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré. De manière à produire une qualité de son puissante et ultra pure, les moniteurs BX8 D2 intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 40 W pour le woofer et de 30 W pour le tweeter. Face arrière

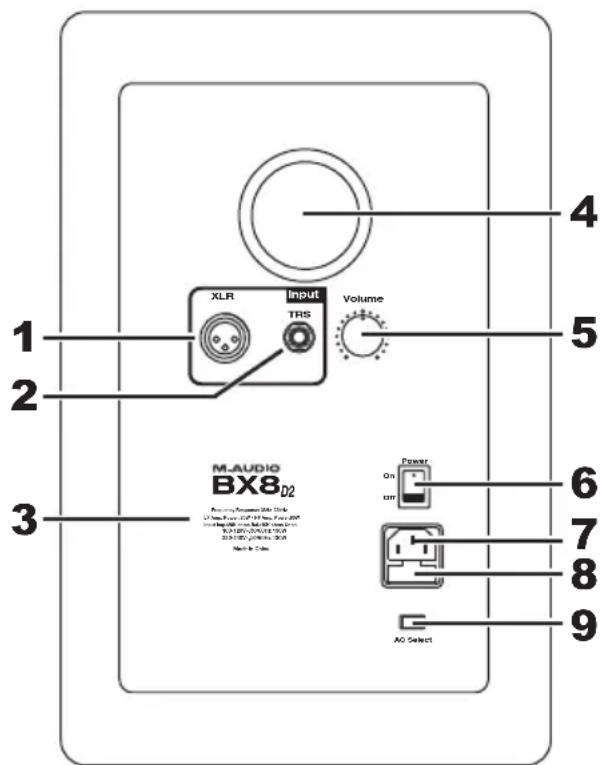

1. Entrée XLR : Cette prise accepte des

entrées XLR avec des câbles aussi bien symétriques qu'asymétriques. Le câblage du connecteur XLR d'entrée devra être le suivant :

• Broche XLR 1 : Masse / Blindage

• Broche XLR 2 : Point chaud (+)

• Broche XLR 3 : Point froid (-)

2. Entrée TRS : Cette prise accepte des

jacks 6,35 mm (1/4") avec des câbles aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

• Corps : Masse / Blindage La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisée. Pour ce faire il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS. L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

3. Specifications produit : Cette étiquette présente les informations de modèle et de

4. Port de sous-fréquences : Ce port aide à reproduire les fréquences très basses, en

prenant en charge les fréquences inférieures à 60 Hz.

5. Contrôle de volume : Utilisez la commande de volume pour régler le niveau de pression

sonore des moniteurs BX8 D2.

6. Interrupteur d'alimentation : Ce commutateur met le moniteur sous et hors tension.

7. Prise d'alimentation : Permet la connexion d'un câble d'alimentation triphasé.

8. Porte-fusible : Contient le fusible externe principal.

9. Interrupteur de selection de la tension : Deux positions sont disponibles : 115VCA et

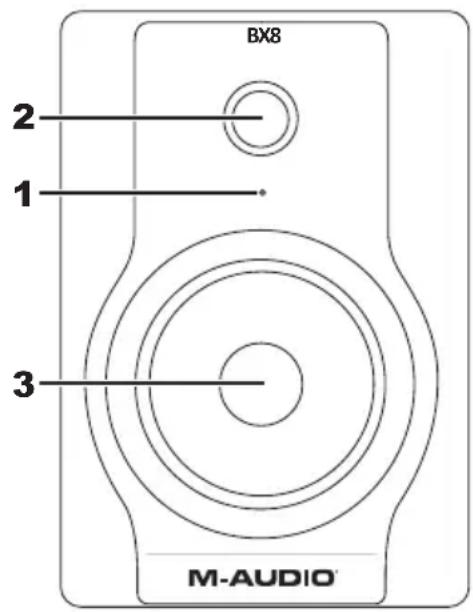

230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en position 115V ; dans la plupart des pays européens vous devrez sélectionner la position 230V. Face avant Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

1. LED d'alimentation

2. Driver de fréquences hautes (tweeter)

3. Driver de fréquences de basses (woofer)

Installation Pour que les performances des moniteurs BX8 D2 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation. Précautions à prendre

• Manipulation : Veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX8 D2 étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soit endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

• Alimentation correcte : Les BX8 D2 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière). ATTENTION! Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs. BX8

• Connexions : Vous pouvez connecter soit un câble symétrique XLR, soit un câble symétrique/asymétrique TRS pour relier l'entrée de chaque BX8 D2 aux sorties correspondantes d'un préamplificateur, d'un ordinateur ou d'une console. Pour les connexions aux entrées, nous vous recommandons d'utiliser des câbles symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez TOUJOURS les moniteurs BX8 D2 hors tension et réduisez leur volume au minimum. Connexion XLR symétrique Assurez-vous que l'interrupteur d'alimentation des enceintes BX8 D2 est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité mâle d'un câble XLR symétrique à l'entrée symétrique des moniteurs BX8 D2 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique). Connexion TRS symétrique/asymétrique Assurez-vous que l'interrupteur d'alimentation des enceintes BX8 D2 est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez un câble TRS symétrique ou TS asymétrique à l'entrée TRS des moniteurs BX8 D2 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS). Connexion aux sorties d'un préamplificateur ou d'un ordinateur Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée. Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console. Placement des enceintes Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX8 D2 soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos BX8 D2.

1. Les deux unités et l'auditeur devraient en principe être

placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :

2. Positionnez les enceintes de manière à ce que le haut

des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :

3. Placez les BX8 D2 en position verticale, avec le woofer

en bas. Il n'est pas conseillé de placer les BX8 en position horizontale. Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des proprieties réflectives. PLACEZ CES MATERIAUX HORS DE LA TRAJECTOIRE DU SON DEPUIS LES BX8 D2.17

Caractéristiques techniques Type moniteur de studio deux voies à champ direct Woofer Cône courbe 8" (203 mm) en kevlar, équipé d'une bobine mobile à haute temperature et entouré d'un amortisseur en caoutchouc, blindage magnétique Tweeter dôme 1" (25 mm) magnétiquement blindé en soie naturelle Bande passante 38 Hz – 22 KHz Fréquence de crossover 2,2 KHz Puissance de l'amplificateur de graves 70 W Puissance de l'amplificateur d'aigus 60 W Rapport S/B > 100 dB (typique, pondéré A) Connecteurs d'entrée 1 x connecteur d'entrée symétrique XLR 1 x connecteur d'entrée symétrique/asymétrique TRS Polarité un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur Impédance d'entrée 20 KΩ symétrique, 10 KΩ asymétrique, Sensibilité d'entrée une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90 dBA à une distance d'un mètre avec le volume au maximum Protection interférence RF, limitation du courant de sortie, surchauffement, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe. Indicateur voyant lumineux d'alimentation sur la face arrière Alimentation requise réglages d'usine pour 115 V ~50/60 Hz, 230 V ~50/60 Hz ou 100 V ~50/60 Hz Caisson panneaux MDF à haute efficacité acoustique plaqués vinyl Dimensions (taille x largeur x profondeur) 381 mm x 254 mm x 305 mm 15" x 10" x 12" Poids (sans l'emballage) 12 kg 26,4 lbs

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable.18
