MANUAL DE USUARIO Studiophile BX8 D2 M-AUDIO

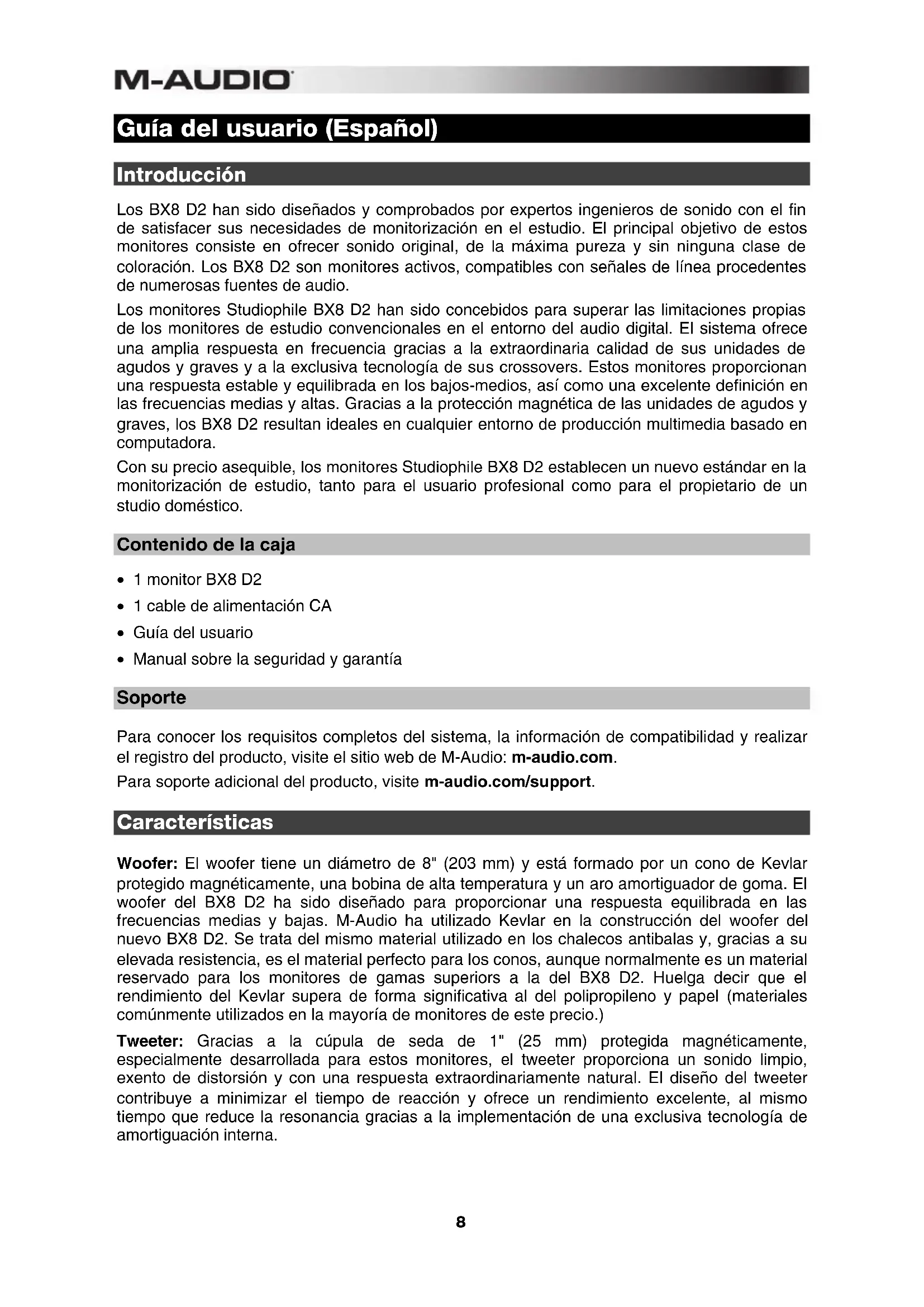

Guía del usuario (Español) Introducción Los BX8 D2 han sido diseñados y comprobados por expertos ingenieros de sonido con el fin de satisfacer sus necesidades de monitorización en el estudio. El principal objetivo de estos monitores consiste en ofrecer sonido original, de la máxima pureza y sin ninguna clase de coloración. Los BX8 D2 son monitores activos, compatibles con señales de línea procedentes de numerosas fuentes de audio. Los monitores Studiophile BX8 D2 han sido concebidos para superar las limitaciones propias de los monitores de estudio convencionales en el entorno del audio digital. El sistema ofrece una amplia respuesta en frecuencia gracias a la extraordinaria calidad de sus unidades de agudos y graves y a la exclusiva tecnología de sus crossovers. Estos monitores proporcionan una respuesta estable y equilibrada en los bajos-medios, así como una excelente definición en las frecuencias medias y altas. Gracias a la protección magnética de las unidades de agudos y graves, los BX8 D2 resultan ideales en cualquier entorno de producción multimedia basado en computadora. Con su precio asequible, los monitores Studiophile BX8 D2 establecen un nuevo estándar en la monitorización de estudio, tanto para el usuario profesional como para el propietario de un studio doméstico. Contenido de la caja

• 1 cable de alimentación CA

• Manual sobre la seguridad y garantía Soporte Para conocer los requisitos completos del sistema, la información de compatibilidad y realizar el registro del producto, visite el sitio web de M-Audio: m-audio.com. Para soporte adicional del producto, visite m-audio.com/support. Características Woofer: El woofer tiene un diámetro de 8" (203 mm) y está formado por un cono de Kevlar protegido magnéticamente, una bobina de alta temperatura y un aro amortiguador de goma. El woofer del BX8 D2 ha sido diseñado para proporcionar una respuesta equilibrada en las frecuencias medias y bajas. M-Audio ha utilizado Kevlar en la construcción del woofer del nuevo BX8 D2. Se trata del mismo material utilizado en los chalecos antibalas y, gracias a su elevada resistencia, es el material perfecto para los conos, aunque normalmente es un material reservado para los monitores de gamas superiors a la del BX8 D2. Huelga decir que el rendimiento del Kevlar supera de forma significativa al del polipropileno y papel (materiales comúnmente utilizados en la mayoría de monitores de este precio.) Tweeter: Gracias a la cúpula de seda de 1" (25 mm) protegida magnéticamente, especialmente desarrollada para estos monitores, el tweeter proporciona un sonido limpio, exento de distorsión y con una respuesta extraordinariamente natural. El diseño del tweeter contribuye a minimizar el tiempo de reacción y ofrece un rendimiento excelente, al mismo tiempo que reduce la resonancia gracias a la implementación de una exclusiva tecnología de amortiguación interna.9

Puerto de subfrecias: La salida de aire del panel trasero se denomina puerto de subfrecuencias. Su misión consiste en descargar frecuencias extremadamente bajas, del orden de 60 Hz e inferiores. Gabinete: El gabinete del BX8 D2 juega un papel tan importante como el de cualquier otro componente, modelando específicamente la respuesta sónica global. Con el fin de ofrecer un rendimiento más estable, el gabinete del BX8 D2 está fabricado a base de MDF de alta eficiencia acústica e incorpora un exclusivo refuerzo interno diseñado para absorber las vibraciones y amortiguar el movimiento en condiciones de operación extremas. El diseño especial del panel frontal facilitará la difracción y beneficiará la imagen estéreo. Divisor de frecuencias y amplificadores de potencia: El divisor de frecuencias activo y los amplificadores de potencia del BX8 D2 han sido especialmente diseñados para el woofer y el tweeter empleados en su construcción. El divisor se encarga de distribuir adecuadamente las frecuencias bajas, medias y altas a los distintos componentes, reduciendo la distorsión y las pérdidas de señal y proporcionando así un sonido natural y equilibrado. Los monitores BX8 D2 disponen de dos amplificadores de potencia independientes para el tweeter y el woofer, es decir, cuentan con un sistema biamplificado de alta calidad gracias al cual proporcionan un sonido de extraordinaria potencia y definición. El amplificador de graves proporciona una potencia de 40 W a distorsión nominal, mientras que el de los agudos ofrece una potencia de 30 W. Panel trasero

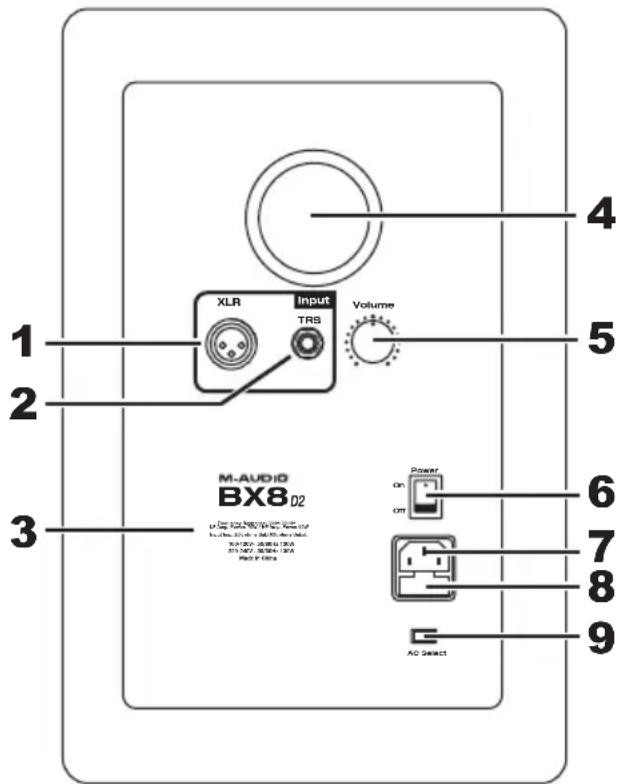

1. Entrada XLR: Este conector XLR

admite señales de entrada balanceadas y no balanceadas. El cableado de la entrada XLR se realiza de acuerdo con el siguiente esquema

mm) admite señales de entrada balanceadas y no balanceadas. Si desea establecer una línea balanceada deberá utilizar conectores TRS (tip-ring- sleeve) balanceados, con cables de tres conductores. El cableado de la entrada TRS se realiza de acuerdo con el siguiente esquema:

• Pantalla: Tierra (Masa) El cableado no balanceado puede realizarse con dos o con tres conductores (TS y TRS, respectivamente). Si utiliza un conector TS de dos conductores, la señal de entrada negativa se conecta automáticamente a la masa, mientras que si emplea un conector TRS de tres conductors soldado en modo no balanceado tendrá la opción de dejar el polo negativo abierto o conectarlo a la masa. Es aconsejable conectar a la masa la entrada negativa no utilizada. Para ello basta con unir el anillo y la pantalla del conector TRS. La señal presente en la entrada TRS se suma a la de la entrada XLR a través de un amplificador de entrada balanceada, por lo que ambas entradas pueden ser utilizadas de manera simultánea. Las especificaciones de entrada son aplicables a ambas entradas.

3. Etiqueta identificadora: Esta etiqueta contiene información acerca del modelo y de los

4. Puerto de subfrecuencias: Su misión consiste en reproducir frecuencias

extremadamente bajas, del orden de 60 Hz e inferiores.

5. Control de volumen: Este control de volumen permite establecer el nivel de presión

sonora emitido por el BX8 D2.

6. Switch de encendido: Prende y apaga el monitor.

7. Toma de alimentación: Esta toma admite un cable de alimentación de tres polos, a

través del cual el monitor recibe la alimentación necesaria.

8. Portafusible: Acoge el fusible externo principal.

9. Conmutador de selección de tensión: Dispone de dos opciones (115V CA y 230V CA).

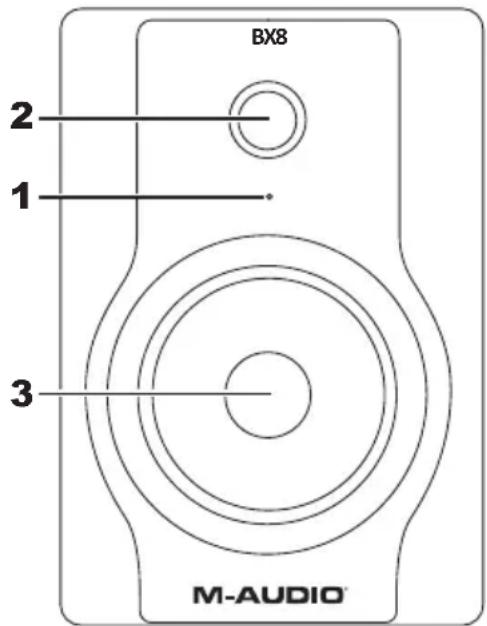

Coloque este interruptor de manera que el valor de tensión corresponda con el tipo de corriente eléctrica disponible en el país o región donde desee utilizar los monitores. El ajuste "115V" es el adecuado para los Estados Unidos de América, mientras que en la mayoría de los países europeos se emplea una tensión de 230V. Panel frontal El panel frontal de los monitores dispone de un LED de alimentación que indica el estado de los mismos (encendido/apagado).

1. LED de alimentación

2. Driver de frecuencia agudos (tweeter)

3. Driver de frecuencia graves (woofer)

Instalación Por favor, antes de instalar los BX8 D2 y con el fin de obtener el máximo rendimiento de los monitores, lea atentamente las siguientes instrucciones. Precauciones

• Manipulación de los monitores: Evite tocar los monitores por los conos. Los BX8 D2 están apretados dentro del embalaje. Retírelos de la caja con precaución. Con el fin de evitar posibles daños, sujete los monitores por los lados al sacarlos de la caja y evite tocar los conos, incluso después de haber desembalado los monitores.

• Alimentación: Los monitores BX8 D2 contienen su propio amplificador y por consiguiente, necesitan recibir alimentación eléctrica a través del cable de alimentación CA suministrado. Antes de conectar los monitores a la red eléctrica, asegúrese de que el interruptor de selección de tensión (situado en la parte trasera de los monitores) se encuentra en la posición adecuada. (Consulte la sección anterior). ¡ATENCIÓN!: El uso de un valor de tensión inapropiado podría provocar situaciones peligrosas y/o daños en los componentes del monitor que no están cubiertos por la garantía. BX8

• Conexiones: Puede conectar la entrada balanceada XLR o la entrada TRS balanceada o no balanceada de ambos monitores a las salidas del dispositivo que desee monitorizar (preamplificador, ordenador, consola, etc.). Conecte las entradas utilizando cables balanceados o no balanceados de alta calidad. Antes de proceder a su conexión, asegúrese de que los BX8 D2 están APAGADOS y ponga el volumen en su posición mínima. Conexión XLR balanceada Asegúrese de que los BX8 D2 están apagados y ponga el volumen en su posición mínima. Conecte el conector XLR macho de un cable balanceado en la entrada balanceada del BX8 D2 (véase diagram de conexión balanceada). Conexión TRS balanceada/ no balanceada Asegúrese de que los BX8 D2 están apagados y ponga el volumen en su posición mínima. Conecte un cable TRS balanceado o un cable TS no balanceado en la entrada TRS del BX8 D2 (véase diagrama de conexión TRS). Conexión con las salidas de un preamplificador, computadora o consola de juegos Antes de conectar los monitores, asegúrese de que los dispositivos de salida están apagados. Conecte la entrada balanceada XLR o la entrada TRS balanceada o no balanceada de ambos monitores a las salidas del dispositivo que desee monitorizar (preamplificador, ordenador, consola, etc.). Colocación de los monitores La buena colocación de los monitores es un factor fundamental en la obtención de un sonido fiable y preciso. Para obtener la máxima calidad de sonido con los BX8 D2 es imprescindible instalarlos en un entorno de escucha idóneo y colocarlos adecuadamente. Para una ubicación correcta de los BX8 D2 tenga en cuenta lo siguiente:

1. Los dos monitores y el oyente han de formar un

triángulo equilátero. Observe el siguiente diagrama.

2. Coloque los monitores de manera que, en

condiciones de escucha normales, la parte superior de los woofers se encuentre al mismo nivel que sus oídos observe el siguiente diagrama.

3. Disponga los BX8 D2 verticalmente, con el woofer en

la parte inferior. No es aconsejable colocar los BX8 D2 en sentido horizontal. Nota: EVITE la presencia de objetos que puedan obstaculizar la circulación de aire delante de los monitores o alrededor de los mismos. Evite asimismo la presencia de materiales reflectantes como cristales, espejos o superficies metálicas en el entorno de escucha.

Características técnicas Tipo Monitores de estudio de dos vías de campo cercano Woofer Cono de Kevlar de 8" (203 mm) con una bobina móvil de alta Resistencia térmica y un aro amortiguador de goma, protegido magnéticamente Tweeter Cúpula de seda natural de 1" (25 mm) con blindaje magnético Respuesta en frecuencia 38 Hz – 22 KHz Frecuencia de crossover 2,2 KHz Amplificador de graves 70 W Amplificador de agudos 60 W Relación señal/ruido > 100 dB (típico, ponderado A) Conectores de entrada 1 conector XLR balanceado 1 conector TRS balanceado / no balanceado Polaridad la señal positiva conectada a la entrada positiva produce el desplazamiento hacia afuera del cono de graves Impedancia de entrada 20 KΩ balanceada, 10 KΩ no balanceada Sensibilidad de entrada una entrada de ruido rosa de 85 mV produce un valor de SPL de 90 dBA a una distancia de 1 metro, con el control de volumen al máximo Protección interferencias RF, limitación de corriente de salida, sobrecalentamiento, transitorios de encendido/apagado, filtro subsónico, fusible principal externo Indicadores Indicador de encendido/apagado en el panel trasero Alimentación configurado en fábrica para 115 V ~50/60 Hz, 30 V ~50/60 Hz o 100 V ~50/60 Hz Recinto MDF laminado de vinilo de alta eficiencia acústica Dimensiones (alto x ancho x profundo) 381 mm x 254 mm x 305 mm 15" x 10" x 12" Peso (embalaje no incluido) 12 kg 26,4 lbs

• Las especificaciones mencionadas están sujetas a modificación sin previo aviso.13
