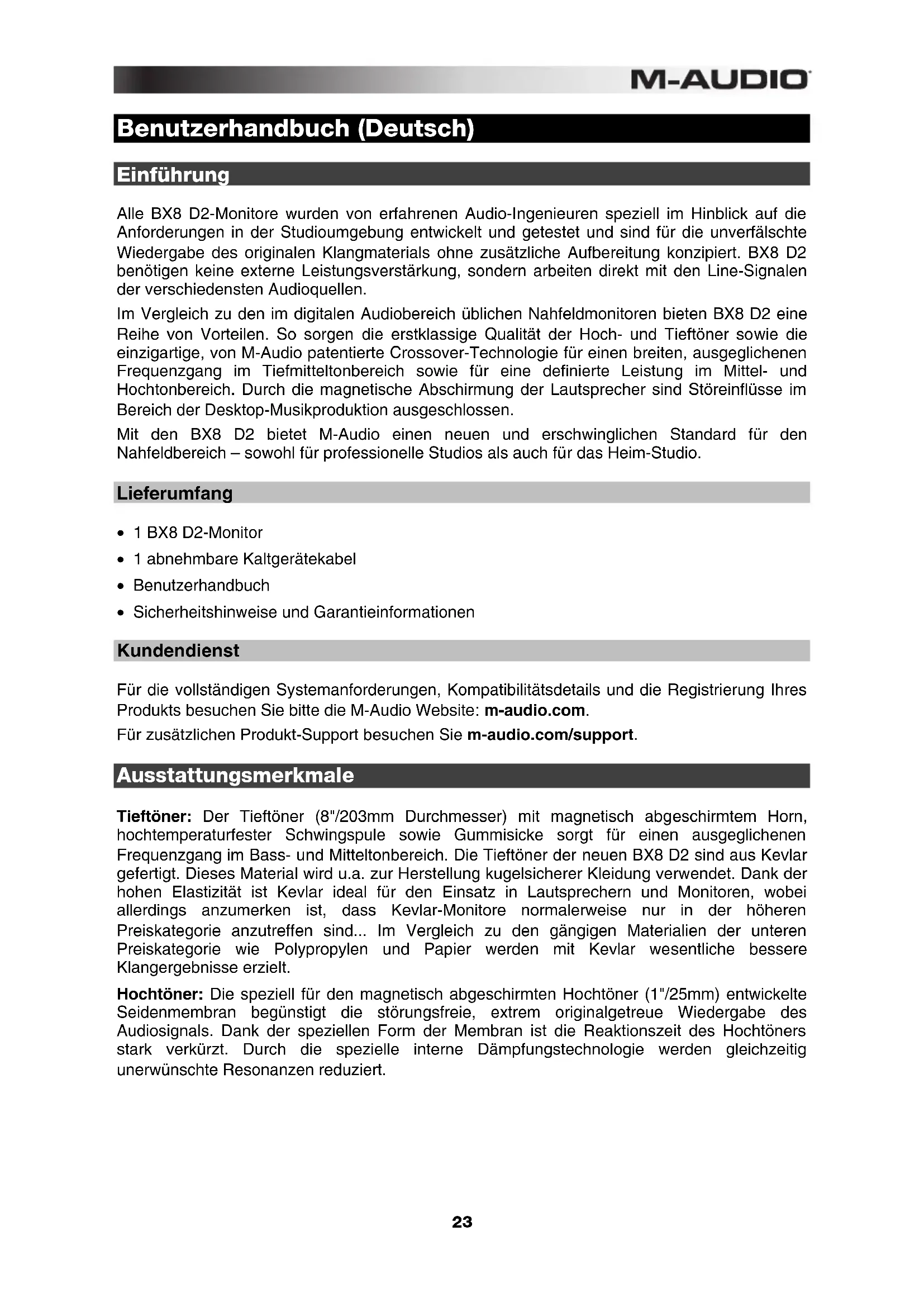

Benutzerhandbuch (Deutsch)

Einführung

Alle BX8 D2-Monitore wurden von erfahrenen Audio-Ingenieuren speziell im Hinblick auf die Anforderungen in der Studioumgebung entwickelt und getestet und sind für die unverfalsche Wiedergabe des originals Klangmaterials ohne zusätzliche Aufbereitung konzipiert. BX8 D2 benötigten keine externe Leistungsverständung, sondern arbeiten direkt mit den Line-Signalen der verschiedene Audioquellen.

Im Vergleich zu den im digitalen Audiobereich üblichen Nahfeldmonitoren bieten BX8 D2 eine Reihe von Vorteilen. So sorgen die erstklassige Qualität der Hoch- und Tieftöner sowie die einzigartige, von M-Audio patentierte Crossover-Technologie für einen breiten, ausgeglichenen Frequenzgang im Tiefmitteltonbereich sowie für eine definierte Leistung im Mittel- und Hochtonbereich. Durch die magnetische Abschirmung der Laufsprecher sind Storeinflüsse im Bereich der Desktop-Musikproduktion ausgeschlossen.

Mit den BX8 D2 bietet M-Audio einen neuen und erschwinglichen Standard für den Nahfeldbereich - sowohl für professionelle Studios als auch für das Heim-Studio.

Lieferumfang

1 BX8 D2-Monitor
1 abnehmbare Kaltgerätekabel
Benutzerhandbuch
- Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die vollständigen Systemanforderungen, Kompatibilitätsdetails und die Registrierung Ihres Produktus besuchen Sieitte die M-Audio Website: m-audio.com.

Für zusätzlichen Produkt-Support besuchen Sie m-audio.com/support.

Ausstattungsmerkmale

Tieftoner: Der Tieftoner (8"/203mm Durchmesser) mit magnetisch abgeschirmtem Horn, hochtemperaturfester Schwingspule sowie Gummisicke sorgt für einen ausgeglichenen Frequenzgang im Bass- und Mitteltonbereich. Die Tieftoner der neuen BX8 D2 sind aus Kevlar gefertigt. Dieses Material wird u.a. zur Herstellung kugelsicherer Kleidung verwendet. Dank der hohen Elastizität ist Kevlar ideal für den Einsatz in Laufsprechern und Monitoren, wobei allerdings anzumerken ist, dass Kevlar-Monitore normalerweise nur in der hoheren Preiskategorie anzutreffen sind... Im Vergleich zu den gängigen Materialien der unteren Preiskategorie wie Polypropylen und Papier werden mit Kevlar wesentliche bessere Klangeergebnisse erzielt.

Hochtöner: Die speziell für den magnetisch abgeschirmten Hochtöner (1"/25mm) entwickelte Seidenmembran begunstigt die störungsfrei, extrem originalgetreue Wiedergabe des Audiosignals. Dank der speziellen Form der Membran ist die Reaktionszeit des Hochtöners stark verkurzt. Durch die spezielle interne Dämpfungstechnologie werden gleichzeitig unerwünsche Resonanzen reduziert.

Bassreflexöffnung: Das Gehäuse der BX8 D2 besitz eine rückseite Öffnung, über welche extrem niedrige Bassfrequenzen (unter 60 Hz) abgeführt werden.

Gehäuse: Das Klangergebnis von Monitoren wird unter anderen auch durch das Gehäusedesign beeinflusst. Für die BX8 D2 wurde das hochdichte Gehäusematerial MDF verwendet, welche eine gute Dämpfung der Eigenresonanz aufweist und eine stabile Audioleistung begünstigt. Dieses Material wurde für einen hohen Wechseldruck im Inneren ausgelegt und halt selbst Extrembedingungen stand. Das spezielle Frontdesign der BX8 D2 begünstigt die Wellenbrechung und die Stereo-Abbildung.

Frequenzweiche und Hochleistungsendstufen: Die Frequenzwichte und die Hochleistungsstufen wurden speziell für die Hoch- und Tieftoner der BX8 D2 entwickelt und gewährleisten die verlust- und verzerrungsfreierte Verteilung der Bass-, Mittel- und Tiefenfrequenzen, damit die ursprüngliche Sound-Balance erhalten bleibt.

Getrennte Hochleistungsendstufen in Bi-Amp-Technik sorgen für brillante, kräftige Soundqualität. Bei durchschnittlicher Verzerrung liegt die Verständigerleitung im Tieftonbereich bei 40 W und im Hochtonbereich bei 30W.

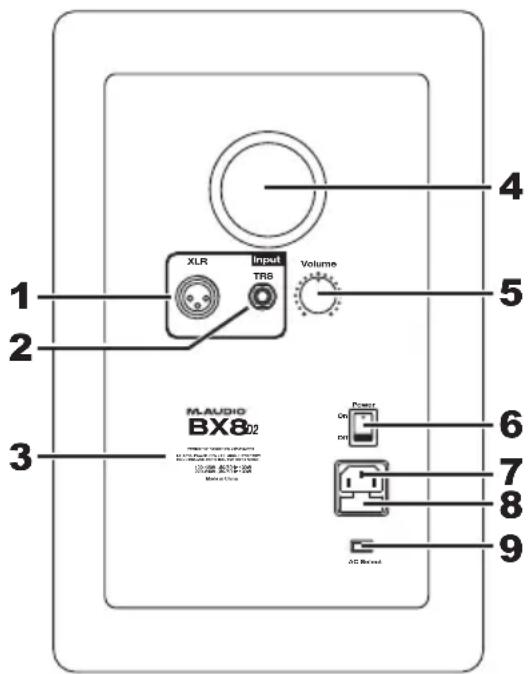

Rückseite

1. XLR-Eingang: Über den XLR-Eingang konnen sowohl symmetrische als auch unsymmetrische Audioquellen angeschlossen werden. Das Anschlussdiagramm für die Belegung des XLR-EINGANGS sieht wie folgt aus:

2. XLR Pin 1: Masse (Erdung)

3. XLR Pin 2: Positiv (+)

4. XLR Pin 3: Negativ (-)

5. Klinkeneingang (Stereo): Über den 6,35 mm (1/4") Klinkeneingang konnen sowohl symmetrische als auch unsymmetrische Kabel angeschlossen werden. Für die symmetrische Signaführung ist eine 6,35 mm- (1/4"-) Stereoklinke (3 Leiter) erforderlich. Das Anschlussdiagramm für die Belegung des KLINKENEINGANGS sieht wie folgt aus:

6. Spitze: Positiv (+)
   Ring: Negativ (-)

7. Schaft: Masse (Erdung)

Für die unsymmetrische Signaführung konnen sowohl 6,35mm (1/4") Mono- als auch 6,35mm (1/4") Stereoklien verwendet werden. Der negative Pol wird bei Monoklien automatisch an die Masse gelegt, während bei Stereoklien die Möglichkeit besteht, den negativen Pol unbelegt zu halten. Wir empfehlen Ohnen jedoch, in jedem Falle den unbelegten Pol zu erden. Brücken Sie hierzu Ring und Schaft der Stereoklinke.

Die Signale des KLINKENEINGANGS werden über einen symmetrischen Eingangsveränder mit den Signalen des XLR-EINGANGS summiert, d.h. beiden Eingänge können gleichzeitig genutzt werden. Die angegebenen Eingangsdaten beziehen sich auf beiden Eingänge.

1. Produktlabel: Auf dem Produktlabel sind das Modell und die technischen Eigenschaften angegeben.

2. Bassreflexöffnung: Über diese Öffnung werden extrem niedrige Frenzen (unter 60 Hz) abgestrahl. Damit wird die Basswiedergabe verbessert.

3. Lautstärkeregler: Über diesen Lautstärkeregler kann der Schallpegel des abgestrahlten Signals eingestellt werden.

4. Netzschalter: dieser Schalter aktiviert bzw. deaktiviert den Monitor.
5. Netzanschluss: Für abnehmbare 3-polige Kältenetzstecker.
6. Sicherungshalter: Von außen zugängliche Netzsicherung.
7. Spannungsumschafter: Über diesen Schalter können Sie Versorgungsspannung (115V AC und 230V AC) einstellen. Beachten Sieitte, dass die Versorgungsspannung je nach Land variieren kann. In den USA sind 115V (AC) gängig, während in Großbritannien und in den meisten Ländern Resteuropeas mit 230V (AC) garbeitet wird.

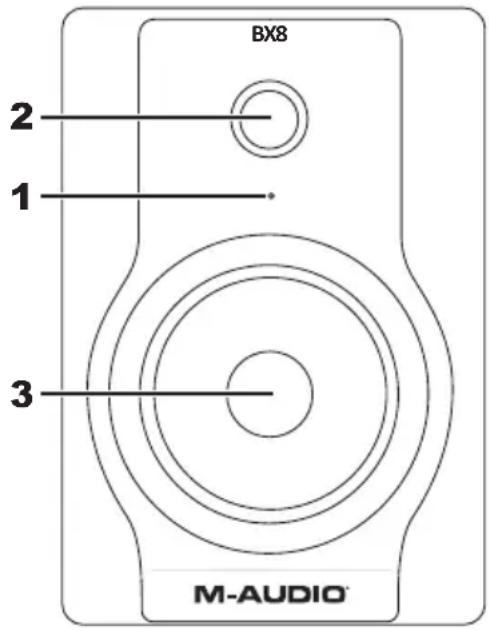

Vorderseite

An der Vorderseite der BX8 D2 befindet sich eine Betriebsanzeige (Power-LED), an der Sie ablesen, ob die Monitore ein- oder ausgeschaltet sind.

1. Betriebsanzeige (Power-LED)
2. Hochtöner (Tweeter)
3. Tieftoner (Woofer)

Installation

Bevor Sie die BX8 D2 installmenten,lesen Sie sichitte die folgenden Ausführungen aufmerksam durch, Denn sie enthalten wichtige Hinweise zur optimalen Ausnutzung der Monitorleistung.

Sicherheitshinweise

• Handling: Greifen Sie beim Herausnehmen der Monitore nicht in die Lautsprecherhörner. Die BX8 D2 sitzen relativ fest in der Verpackung, sodass Sie hier besonderss vorsichtig vorgehen sollenen. Halten Sie die Monitore mit beiden Händen an den Seiten fest undziehen Sie sie nach oben aus dem Karton. Achten Sie daraufuf, dass Sie die Hörner auch nach dem Auspacken nicht berühren.
• Betrieb: Die BX8 D2 verfügen über eine eingebaute Hochleistungsendstufe und müssen demzufolge an das Versorgungsznetz angeschlossen werden. Nutzen Sie hierzu das mitgelieferte Netzkabel. Vergewissem Sie sich, dass die richtige Versorgungsspannung am Spannungsumschafter (Monitorrückseite) eingestellt ist, bevor Sie die BX8 D2 an das Versorgungsznetz anschließen (siehe den vorstehenden Abschnitt).

ACHTUNG! Ist die Versorgungsspannung falsch eingestellt, besteht die Gefahr, dass u.a. die von der Garantie ausgeschlossenen Bauteile beschädigt werden.

• Anschluss: Für den Anschluss ihrer Audioquelle (Vorverstärker, Computer, Spielkonsole) können Sie den XLR-Eingang (symmetrisch) bzw. den Klinkeneingang (Mono oder Stereo) der BX8 D2 nutzen. Verwenden Sie nur qualitativ hochwertige Stereo-bzw. Monokabel für den Anschluss der Audioquellen. Schalten Sie die BX8 D2 aus und drehen Sie die Lautstärkeregler bis auf Null herunter, bevor Sie die Audioquellen anschließen.

XLR-Anschluss (symmetrisch)

Vergewissern Sie sich, dass die Monitore ausgeschelt und die Lautstärkeregler heruntergedreht sind. Schlieben Sie den XLR-Stecker des Verbindungskabels an die XLR-Eingangsbuchse (siehe das folgende Schaltdiagramm).

Klinkenanschluss (wahlweise symmetrisch bzw. unsymmetrisch)

Vergewissern Sie sich, dass die Monitore ausgescheltet und die Lautstärkeregler heruntergedreht sind. Schließen Sie den Stecker des Stereoder Monokabels an den Klinkeneingang der BX8s an (siehe das folgende Schaltdiagramm).

Anschluss von Vorveränder oder Computer

Stellen Sie sicher, dass die anzuschliebenden Geräte ausgeschalten sind. Schließen Sie Geräte über ein XLR-Kabel (Stereo) bzw. ein Klinkenkabel (Mono- oder Stereo) an die Monitore an.

Aufstellung der Monitore

Die Aufstellung der Monitore ist für die Wahrnehmung und Beurteilung der Soundqualität entscheidend. Voraussetzung für die optimale Ausnutzung des Klangpotentials der BX8 D2 sind eine geeignete Hörumgebung und eine korrekte Aufstellung der Monitore. Die folgenden Erläuterungen sollen Ohnen die Aufstellung der Monitore erleichtern.

1. Platzieren Sie die BX8 D2 so, dass die Entfernung zwischen den Boxen und die Entfernung der Boxen zum Hörer in etwa ein gemeinschaftiges Dreieck bildet siehe das folgende Diagramm).
2. Die Tieftoner sollenn sich hierbei in Ohrenhöhe befinden (normale Hörumgebung; siehe das folgende Diagramm).
3. Stellen Sie die Monitore vertical auf, und darüber so, dass sich der Tieftöner unter dem Hochtöner befindet. Eine horizontale Aufstellung wird nicht empfohlen.

Hinweis: Achten Sie darauf, dass sich KEINE Gegenstände zwischen oder vor den Boxen befinden. Entfernen Sie Gegenstände aus schallreflektierendem Material (z. B. Glas, Spiegel oder Metall) aus der Monitorumgebung. GEGENSTände AUS SCHALLREFLEKTIERENDEM MATERIAL SIND GENERELL AUSSERHALB DES SCHALLWEGS ZU POSITIONIEREN.

Technische Daten

Typ	Aktive 2-Wege-Nahfeld-Studio-Monitore
Tiefftern (8"; 203 mm)	Kevlar-Horn, hochtemperaturfeste Schwingspule und Gummisicke. Magnetisch abgeschirmt.
Hochtener (1"; 25 mm)	Magnetisch abgeschirmte Seidenmembran
Frequenzgang	38 Hz - 22 KHz
Crossover-Frequency	2,2 KHz
Verträgerleistung Tiefftern	70 W
Verträgerleistung Hochtöner	60 W
Rauschspannungsabstand	> 100 dB (typical A-weighted)
Eingangsbuchsen	1 x XLR-Eingang (symmetrisch) 1 x Klinkeneingang (wahlweise symmetrisch oder unsymmetrisch)
Polung	Bei positiven Signalen am positiven Eingang schwingt die Membran des Tieftöners nach außen.
Eingangsimpedanz	20 KΩ (symmetrisch), 10 KΩ (unsymmetrisch)
Eingangsempfindlichkeit	Bei 85 mV (rosa Rauschen) wird ein Ausgangssignal von 90 dBA (SPL @ 1m) erzeugt, wenn der Eingangsregler (Volume Control) auf Maximum eingestellt ist.
Schutzvorrichtungen	RF-Störung, Ausgangsstrombegrenzung, Übertemperatur-Schutzschaltung, Ein-/Ausschalt-Transientenschutz, Subsonic-Filter, von außen zugängliche Netzsicherung
Betriebsanzeige	Power-LEDS an der Frontseite
Netzanschluss	115 V ~50/60 Hz, 230 V ~50/60 Hz oder 100 V ~50/60 Hz
Gehäuse	Vinylbeschichtetes MDF
Maße (Höhe x Breite x Tiefe)	381 mm x 254 mm x 305 mm 15" x 10" x 12"
Gewicht (ohne Verpackung)	12 kg 26,4 lbs

• Technische Daten können jederzeit ohne Vorankündigung geändert werden.
