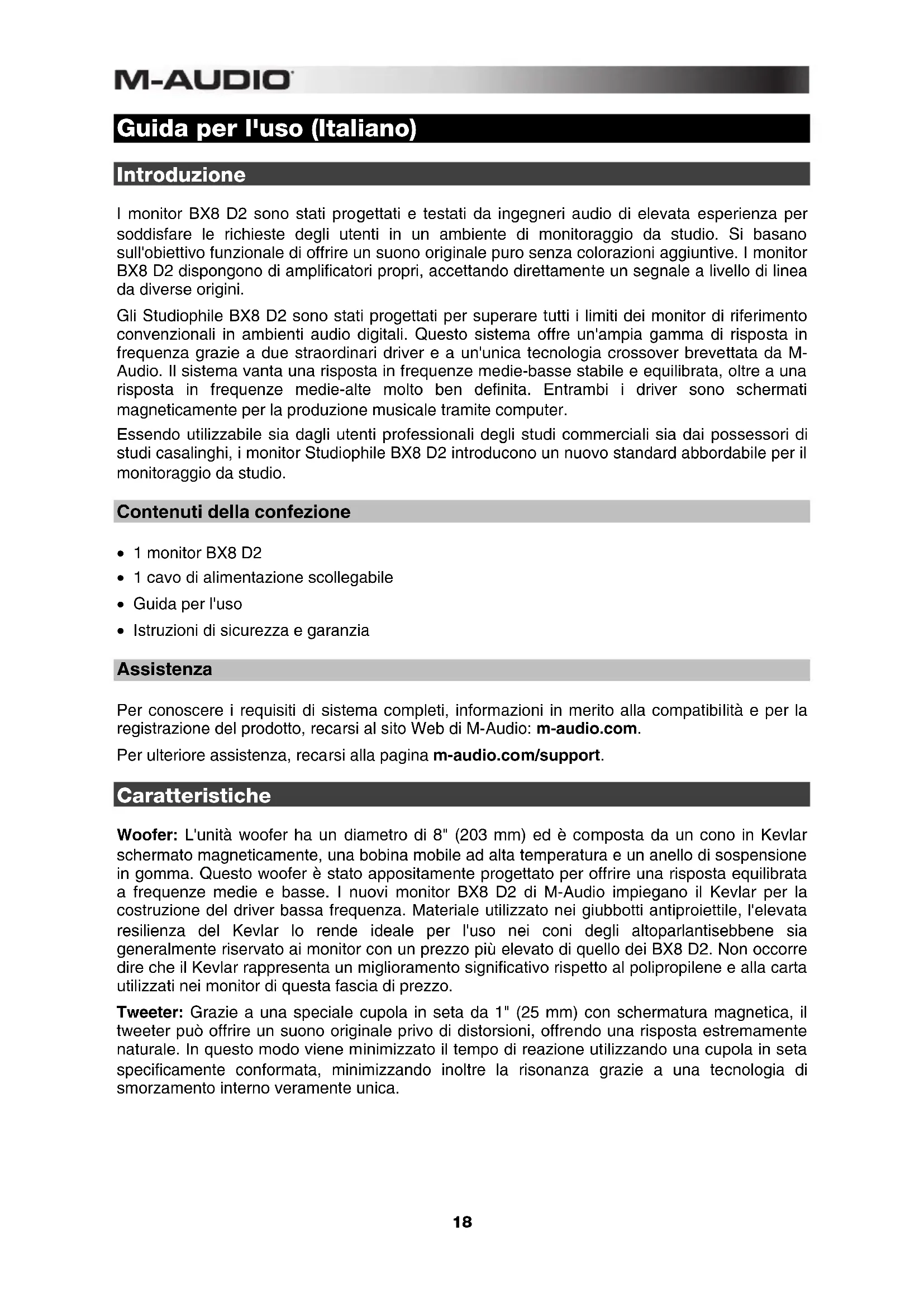

Guida per l'uso (Italiano) Introduzione I monitor BX8 D2 sono stati progettati e testati da ingegneri audio di elevata esperienza per soddisfare le richieste degli utenti in un ambiente di monitoraggio da studio. Si basano sull'obiettivo funzionale di offrire un suono originale puro senza colorazioni aggiuntive. I monitor BX8 D2 dispongono di amplificatori propri, accettando direttamente un segnale a livello di linea da diverse origini. Gli Studiophile BX8 D2 sono stati progettati per superare tutti i limiti dei monitor di riferimento convenzionali in ambienti audio digitali. Questo sistema offre un'ampia gamma di risposta in frequenza grazie a due straordinari driver e a un'unica tecnologia crossover brevettata da M- Audio. Il sistema vanta una risposta in frequenze medie-basse stabile e equilibrata, oltre a una risposta in frequenze medie-alte molto ben definita. Entrambi i driver sono schermati magneticamente per la produzione musicale tramite computer. Essendo utilizzabile sia dagli utenti professionali degli studi commerciali sia dai possessori di studi casalinghi, i monitor Studiophile BX8 D2 introducono un nuovo standard abbordabile per il monitoraggio da studio. Contenuti della confezione

• 1 cavo di alimentazione scollegabile

• Istruzioni di sicurezza e garanzia Assistenza Per conoscere i requisiti di sistema completi, informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al sito Web di M-Audio: m-audio.com. Per ulteriore assistenza, recarsi alla pagina m-audio.com/support. Caratteristiche Woofer: L'unità woofer ha un diametro di 8" (203 mm) ed è composta da un cono in Kevlar schermato magneticamente, una bobina mobile ad alta temperatura e un anello di sospensione in gomma. Questo woofer è stato appositamente progettato per offrire una risposta equilibrata a frequenze medie e basse. I nuovi monitor BX8 D2 di M-Audio impiegano il Kevlar per la costruzione del driver bassa frequenza. Materiale utilizzato nei giubbotti antiproiettile, l'elevata resilienza del Kevlar lo rende ideale per l'uso nei coni degli altoparlantisebbene sia generalmente riservato ai monitor con un prezzo più elevato di quello dei BX8 D2. Non occorre dire che il Kevlar rappresenta un miglioramento significativo rispetto al polipropilene e alla carta utilizzati nei monitor di questa fascia di prezzo. Tweeter: Grazie a una speciale cupola in seta da 1" (25 mm) con schermatura magnetica, il tweeter può offrire un suono originale privo di distorsioni, offrendo una risposta estremamente naturale. In questo modo viene minimizzato il tempo di reazione utilizzando una cupola in seta specificamente conformata, minimizzando inoltre la risonanza grazie a una tecnologia di smorzamento interno veramente unica.19

Porta per sub-frequenze: Il foro presente nel pannello posteriore viene denominato porta per sub-frequenze ed è stato progettato per l'uscita di frequenze estremamente basse inferiori ai 60 Hz. Involucro: Come gli altri componenti, l'involucro dei BX8 D2 riveste un ruolo importante nella formazione della risposta sonora complessiva. È stato utilizzato speciale materiale in MDF ad alta densità e un rinforzo interno unico per offrire prestazioni più stabili. L'involucro degli Studiophile BX8 D2 è infatti progettato per sopportare le vibrazioni e gli impatti in condizioni estreme. Il design personalizzato sul pannello frontale agevola la difrazione e migliora l'immagine stereo. Crossover e amplificatori di potenza: Il divisore di frequenza (crossover) e gli amplificatori di potenza dei BX8 D2 sono stati progettati in modo specifico per questi woofer e tweeter. Il crossover distribuisce in modo corretto ai componenti frequenze basse, medie e alte allo scopo di ridurre la distorsione e la perdita di suono, garantendo in questo modo un suono equilibrato e naturale. Allo scopo di generare una qualità di suono potente e chiara, sono disponibili due amplificatori di Potenza all'interno dei BX8 D2 (per alimentare separatamente woofer e tweeter) in una struttura biamplificata di fascia alta. La potenza erogata al woofer alla distorsione nominale è di 40 W, mentre al tweeter vengono erogati 30 W. Pannello posteriore

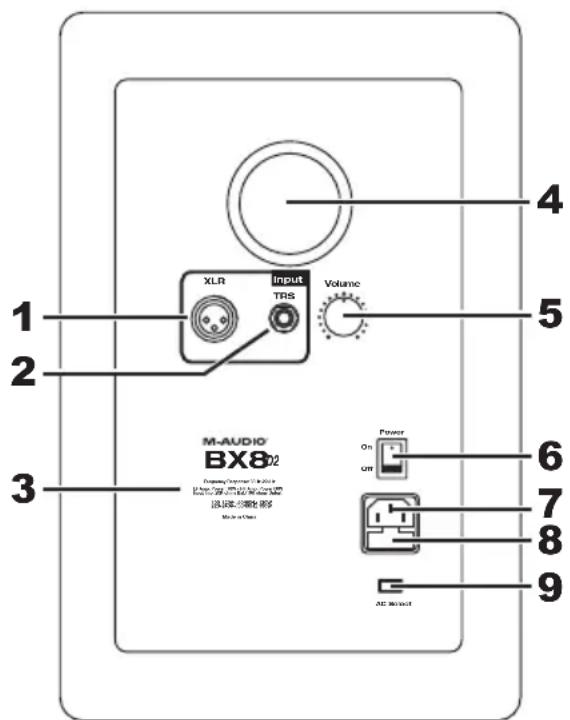

1. Ingresso XLR: Questo jack accetta

collegamenti di ingressi XLR con cablaggio bilanciato o sbilanciato. Il cablaggio di ingresso di un connettore XLR deve seguire lo schema seguente:

• XLR Pin 1: massa (schermo)

• XLR Pin 2: segnale positivo (+)

• XLR Pin 3: segnale negativo (-)

2. Ingresso TRS: Questo ingresso accetta

connettori jack 6,35 mm (1/4") con cablaggio bilanciato o sbilanciato. Per il cablaggio bilanciato è necessario un connettore TRS a tre conduttori. Il cablaggio di ingresso di un connettore TRS deve seguire lo schema seguente:

• TRS Tip: segnale positivo (+)

• TRS Ring: segnale negativo (-)

• TRS Sleeve: massa (schermo) Il cablaggio sbilanciato da 6,35 mm (1/4") può essere effettuato con spina a due o tre conduttori (TS o TRS). Un connettore TS a 2 conduttori collega automaticamente a massa l'ingresso di segnale negativo, mentre un connettore TRS a 3 conduttori sbilanciato offre la possibilità di lasciare aperto oppure di collegare a massa il segnale negativo. Si consiglia di mettere a terra l'ingresso negativo inutilizzato, cosa che è possibile fare collegando insieme l'anello e il manicotto della spina TRS. L'ingresso TRS viene sommato all'ingresso XLR attraverso un amplificatore di ingresso bilanciato, consentendo l'utilizzo simultaneo di entrambi gli ingressi. Le specifiche degli ingressi sono applicabili a entrambi gli ingressi.

3. Etichetta del produttore: Questa etichetta contiene il codice a barre e il numero seriale

4. Porta d'uscita d'aria: Si tratta di una porta di supporto per la riproduzione di frequenze

molto basse, consentendo di scaricare le frequenze inferiori ai 60 Hz. Frequency Response: 38Hz-22kHzAC SelectPower Volume XLR TRS

5. Controllo volume: Utilizzare il controllo del volume per impostare il livello di pressione

Sonora in uscita in base ai livelli richiesti.

6. Interruttore di alimentazione: consente di accendere e spegnere l'alimentazione dei

7. Presa di alimentazione: Accetta il cavo di alimentazione a tre poli scollegabile che serve

per alimentare il monitor.

8. Portafusibile: Alloggio per il fusibile principale esterno.

9. Selettore di tensione: Offre 2 selezioni - 115V c.a. e 230V c.a. e deve essere impostato

in base alla tensione in uso nel paese o nella regione in cui viene utilizzato il monitor. L'impostazione a 115V è corretta per gli USA, mentre quella a 230V viene utilizzata in gran parte di paesi europei. Pannello frontale Il pannello frontale dispone di un LED di alimentazione che indica se gli altoparlanti sono accesi o spenti.

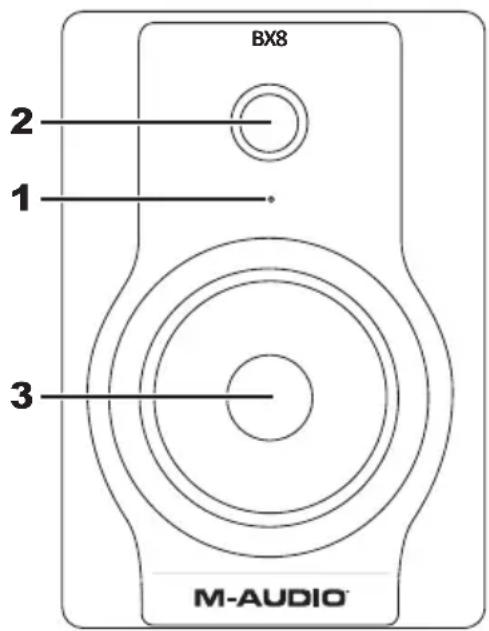

1. LED di alimentazione

Installazione Per ottenere prestazioni ottimali dai BX8 D2, leggere attentamente quanto segue prima dell'installazione. Precauzioni

• Manipolazione: Non toccare mai i coni degli altoparlanti. I BX8 D2 sono stati imballati in modo sicuro, quindi è necessaria particolare attenzione al momento dell'estrazione dei monitor dalla scatola. Per evitare possibili danni agli altoparlanti, afferrare entrambi i lati del monitor allo scopo di estrarlo dalla scatola. Evitare di toccare i coni degli altoparlanti anche dopo aver estratto i monitor della scatola.

• Utilizzo corretto dell'alimentazione: Poiché i BX8 D2 contengono un proprio amplificatore, quest'ultimo deve essere collegato a una presa elettrica mediante il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, assicurarsi che il selettore di tensione presente nel pannello posterior degli altoparlanti sia stato impostato nella posizione appropriata, come descritto in precedenza in questo manuale. ATTENZIONE! L'uso di una tensione inadeguata può comportare condizioni pericolose e/o danni a componenti degli altoparlanti non coperti dalla garanzia. BX8

• Collegamenti: È possibile collegare l'ingresso XLR bilanciato o l'ingresso TRS bilanciato/sbilanciato di ciascun monitor BX8 D2 alle uscite corrispondenti di preamplificatore, computer o mixer. È consigliato l'utilizzo di cavi bilanciati o sbilanciati di alta qualità per i collegamenti in ingresso. Spegnere SEMPRE l'alimentazione degli BX8 D2 e abbassare al minimo il volume prima di eseguire i collegamenti. Collegamento bilanciato XLR Assicurarsi che l'interruttore di alimentazione del BX8 D2 sia stato disattivato e che il controllo del volume sia stato abbassato al minimo. Collegare l'estremità maschio di un cavo bilanciato XLR all'ingresso bilanciato dei BX8 D2 (fare riferimento al diagramma seguente per il collegamento bilanciato). Collegamento TRS bilanciato / sbilanciato Assicurarsi che l'interruttore di alimentazione del BX8 D2 sia stato disattivato e che il controllo del volume sia stato abbassato al minimo. Collegare un cavo bilanciato TRS o un cavo sbilanciato TS all'ingresso TRS dei BX8 D2 (fare riferimento al diagramma seguente per il collegamento TRS). Collegamento alle uscite del preamplificatore o del computer Prima di effettuare il collegamento, assicurarsi che l'alimentazione degli impianti d'uscita sia stata disattivata. Collegare il cavo XLR bilanciato, TRS bilanciato o TS sbilanciato ai connettori di uscita corrispondenti di preamplificatore, computer o mixer. Posizionamento degli altoparlanti Il posizionamento degli altoparlanti rappresenta una delle procedure più importanti per consentire un monitoraggio preciso del suono. Per sfruttare al massimo le capacità di monitoraggio dei BX8 D2, è necessario un ambiente di ascolto appropriato e un posizionamento corretto. Fare riferimento a quanto segue per posizionare in modo corretto i BX8 D2.

1. In generale, le due unità e l'ascoltatore dovrebbero

essere allineati in modo da formare un triangolo regolare. Fare riferimento al diagramma seguente.

2. Posizionare i monitor in modo che la parte superiore

dei woofer sia a livello delle orecchie in un ambiente di ascolto normale. Fare riferimento al diagramma seguente.

3. Posizionare i monitor BX8 D2 verticalmente con il

woofer in basso. Non è infatti consigliato posizionare i monitor orizzontalmente. Nota: NON frapporre ostacoli che possano bloccare il flusso d'aria vicino ai monitor. Rimuovere anche eventuali materiali riflettenti quali vetri, specchi o metallo dall'ambiente di monitoraggio. POSIZIONARE QUESTO TIPO DI MATERIALI LONTANO DAL PERCORSO DEL

Specifiche Tecniche Tipo biamplificati monitor di riferimento campo vicino per studio Woofer intrecciato in Kevlar da 8" (203 mm) con bobina de alta temperature, bordatura de gomma e schermatura magnetica Tweeter dome da 1" (25 mm) in seta con schermatura magnetica Risposta in frequenza 38 Hz – 22 KHz Frequenza di crossover 2,2 KHz Potenza amplificatore bassa frequenza 70 W Potenza amplificatore alta frequenza 60 W Rapporto Segnale/Rumore max (range dinamico) > 100 dB (pesato A tipico) Connettori di ingress 1 x XLR connettore di ingresso bilanciato 1 x TRS connettore di ingresso bilanciato/sbilanciato Polarità un segnale positivo all'ingresso + produce uno spostamento del cono di bassa frequenza verso l'esterno Impedenza ingresso 20 KΩ bilanciato, 10 KΩ sbilanciato Sensibilità ingresso l'ingresso di rumore rosa di 85 mV produce una pressione sonora in uscita di 90 dBA a 1 metro di distanza dall'altoparlante con il controllo del volume al massimo Protezioni interferenza RF, limitazione corrente in uscita, surriscaldamento, transitori on/off, filtro subsonico, fusibile di rete esterno Indicatore indicatore alimentazione on/off sul pannello posteriore Alimentazione impostazione in fabbrica per 115 V ~50/60 Hz, 230 V ~50/60 Hz, o 100 V ~50/60 Hz Cabinet MDF ad alta densità laminato in vinile Dimensioni (altezza x larghezza x profondità) 381 mm x 254 mm x 305 mm 15" x 10" x 12" Peso (senza imballaggio) 12 kg 26,4 lbs

• Le specifiche illustrate sono soggette a modifiche senza preavviso.23
