NSF160 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif, puissance de 100W, réponse en fréquence de 54 Hz à 40 kHz, amplification numérique.
Utilisation	Idéal pour les studios d'enregistrement, les applications de mixage et les systèmes de sonorisation professionnels.
Maintenance et réparation	Nettoyer régulièrement la grille et le boîtier, vérifier les câbles et les connexions pour éviter les problèmes de son.
Sécurité	Utiliser dans un environnement sec, éviter les expositions à l'humidité et à la chaleur excessive.
Informations générales	Compatible avec divers équipements audio, garantie de 2 ans, poids de 6,5 kg, dimensions de 300 x 200 x 250 mm.

FOIRE AUX QUESTIONS - NSF160 YAMAHA

Comment connecter le haut-parleur YAMAHA NSF160 à mon appareil audio ?

Pour connecter le YAMAHA NSF160, utilisez des câbles audio appropriés pour relier les sorties de votre appareil audio aux entrées des haut-parleurs. Assurez-vous de respecter la polarité des connexions (positif avec positif, négatif avec négatif).

Quels types de câbles dois-je utiliser pour le YAMAHA NSF160 ?

Il est recommandé d'utiliser des câbles de haut-parleur de bonne qualité, adaptés à la puissance de l'appareil. Des câbles de type cuivre de 1,5 mm² ou 2,5 mm² sont souvent recommandés pour une performance optimale.

Que faire si le son du haut-parleur YAMAHA NSF160 est faible ?

Vérifiez le volume de votre appareil source et assurez-vous qu'il est suffisamment élevé. Vérifiez également les connexions des câbles pour s'assurer qu'ils sont bien branchés. Si le problème persiste, essayez de connecter le haut-parleur à un autre appareil pour tester.

Le haut-parleur YAMAHA NSF160 produit un son distordu, que faire ?

La distorsion du son peut être causée par une surcharge du signal. Vérifiez que le volume de votre appareil source n'est pas trop élevé. Assurez-vous également que les câbles sont en bon état et qu'il n'y a pas de courts-circuits.

Comment entretenir mon haut-parleur YAMAHA NSF160 ?

Pour entretenir votre haut-parleur, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous également que les grilles de protection ne sont pas obstruées par la poussière.

Le haut-parleur YAMAHA NSF160 est-il compatible avec un amplificateur ?

Oui, le YAMAHA NSF160 est conçu pour fonctionner avec des amplificateurs. Assurez-vous que l'amplificateur a une puissance de sortie compatible avec les spécifications du haut-parleur.

Quelle est la puissance nominale du haut-parleur YAMAHA NSF160 ?

La puissance nominale du YAMAHA NSF160 est de 40 W (watts) en continu avec une puissance maximale de 100 W.

Comment positionner correctement mes haut-parleurs YAMAHA NSF160 pour un son optimal ?

Pour un son optimal, placez les haut-parleurs à une distance raisonnable des murs, idéalement à au moins 30 cm. Orientez-les vers la zone d'écoute et évitez de les placer dans des coins pour réduire les réflexions indésirables.

MODE D'EMPLOI NSF160 YAMAHA

Lisez attentivement les précautions d'utilisation suivantes. Yamaha decline toute responsabilité en cas de dommages et/ou de blessures découlant du non respect de ces consignes.

1. Pour profiter au moyen de votre acquisition, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour referencia.
2. Installéz les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l'humidité et du froid. Évitez les sources de renflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d'incendie et de secousses électriques, n'exposez pas les enceintes à la pluie ni à l'humidité.
3. Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n'exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.
4. Evitez d'installer les enceintes dans un endroit exposé à la chute d'objets ou encore à l'écoulement ou aux éclaboussures de liquides.

5. Ne posez pas les objets suivants sur le dessus des enceintes:

6. D'autres apparèels qui pouraient endommager ou décolorer la menuiserie des enceintes;

7. Des objets enflammés (par exemple, des bougies) qui pourraient endommager les enceintes, provoquer une blessure, voir un incendie;

8. Des recipients contenant des liquides qui pouraient se renverser, endommager les enceintes ou être à l'origine d'une secousse électrique.

9. Ne placez pas les enceintes dans un endroit où elles peuvent etre heurtees, directement ou par la chute d'objets. Un emplacement stable garantit l'obtention de measles sonorities.

10. Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture, peut entraîner un phénomène de bouclage.
11. Ne pas insérer une main ou un objet dans le port ou porter l'enceinte en tenant le port, vu que cela pourrait cause des blessures corporelles ou endommager l'enceinte.
12. En cas de "saturation", réduisez le niveau de sortie de l'amplificateur. N'excitiez pas l'amplificateur au point qu'il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.
13. Vous doivent très attentif, si l'amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produit pas.
14. Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition. Utilisez un chiffon sec et propre.
15. Ne tentez pas de modifier les enceintes ni de les réparer. Consultez le service Yamaha compétent si une réparation est nécessaire. Pour quelque raison que ce soit, ne démontez pas la menuiserie des enceintes.
16. La détermination d'un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le choix d'un emplacement qui ne conviendrait pas, ni par l'installation incorrecte des enceintes.

Précautions durant le positionnement des enceintes

L'enceinte est conque de telle\ sorte que la majeure partie de\ son poids est située dans la\ partie supérieure, ce qui la\ rend potentiellement instable\ si elle est mal installée. Si\ l'enceinte devait se renverser,\ l'enceinte ou des biens

personnels pouraient etre endommages ou une personne blessee (voire gravement).

Pour utiliser l'enceinte correctement et sans danger:

• Placez-la sur une surface plane, solide, nivelée et basse (par rapport au niveau du sol).
• N'appuyez pas sur l'enceinte et n'appliquez aucune force excessive sur la partie laterale lorsque vous la déplacez ; veillez en outre à ne laisser aucun objet appuyé contre l'enceinte.
• Ne vous asseyez pas sur l'enceinte et ne posez aucun objet dessus.

Les vibrations et les secousses dues aux tremblements de terre ou autres phénomènes naturels peuvent faire tomber l'enceinte. Pour des raisons de sécurité, il est recommendé d'utiliser des dispositifs améliorant la stabilité (disponibles dans le commerce), comme des attaches en métal, des chaînes, etc.

Entretien del'enceinte

Lorsque vous essuyez cet apparéil, n'utilisez pas de solvant chimique (l'alcool ou des diluants etc.): cela pourrait endommager la finition. Utilisez un chiffon propre et sec. Pour les taches difficiles, humectez un chiffon doux avec de l'eau, essorez et puis essuyez avec le chiffon.

Accessoire fourni

Cable d'enceinte 4 m x 1

Sommaire

Accessoire fourni. 1

Positionnement des enceintes. 1

Raccordement à votre amplificateur............2

Connexions standard. 2

Connexion à deux fils 3

Enlever/Metre la grille 4

techniques 4

Positionnement des enceintes

Remarques

Assurez-vous d'être'accompagné par une autre personne pour la soulever.
- Faîtes très attention à ne pas rayer l'extérieur de l'enceinte.
- Veillez à ne pas exercer de pression sur le coté de l'enceinte, sinon l'enceinte pourrait tomber et être endommagée ou même causeur des blessures corporelles.
- Afin d'éviter des accidents causés par un trèbuchage sur des cables d'enceinte éparpillés, fixez-les au sol.
- Placez ce haut-parleur trop pres d'un téléviseur CRT pourrait affaibir la couleur de l'image et creer un bruit de bourdonnement. Dans ce cas, éloignez les enceintes du téléviseur. Ce n'est pas un problème que vous rencontres avec les téléviseurs plasma et LCD.

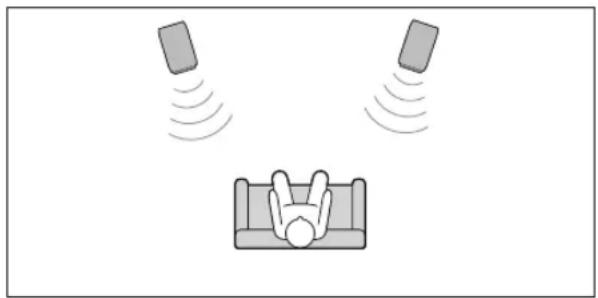

Utilisation comme enceintes stéréo 2 canaux

Les meilleures images stéreo seront obtenues quand les enceintes sont légèrement orientées vers l'auditeur.

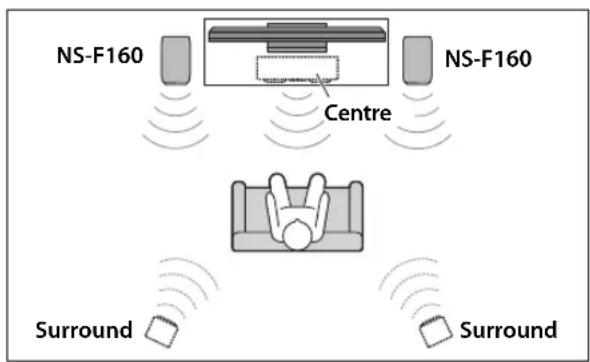

Utilisation comme enceintes avant dans un système multi-canaux

Placez les enceintes des deux cotés du téléviseur. Le positionnement des enceintes est important, puisque cela va déterminer toute la qualité sonore du système multi-canaux. Installes les enceintes selon votre position d'écoute en suivant le mode d'emploi fourni avec votre amplificateur.

Raccordement à votre amplificateur

Ce système d'enceintes prend en charge des connexions standard ou à deux fils.

Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

■ Connexions

Connectez une enceinte aux bornes gauche (marquee L) de votre amplificateur ou recepteur, et une autre enceinte aux bornes droites (marquées R). Veuillez vous référer au mode d'emploi fourni avec l' amplificateur ou le récepteur.

Remarques

Assurez-vous de connecter les enceintes avec la polarite correcte—les bornes positives (+) aux bornes positives (+) , et les bornes négatives (-) aux bornes négatives (-) . Si vous les alternez, le son ne sera pas naturel et manquera de graves.
L'enceinte peut etre endomagée si certains sons sont continuellement emis a un niveau sonore eleve. Par exemple, si des ondes sinusoidales d'un disque dessai, des sons de graves d'instruments electroniques, etc., sont emis en continu, ou si la pointe de lecture d'une platine touche la surface d'un disque, reduisez le niveau de volume pour eviter d'endommager cet apparieil.
- Une fois que vous avez raccordé toutes les enceintes, branchez l'amplificateur et les autres composantes AV dans les prises murales CA qui conviennent.
Lorsque you utilisez un amplificateur dont la puissance de sortie nominale est supérieure a la puissance d'entree nominale des enceintes, veillez a ne jamais depasser I'entree maximale de I'enceinte.

Comment raccarder les enceintes aux cables

1 Dénudez 15 mm de gaine d'isolation de chaque extrémité de cables, et torsadez les extrémites dénudées de chaque conducteur ensemble soignement et étroitement, comme illustré.
2Dévissez le bouton.
3Insérez l'extrémité dénudée.
4Vissez le bouton et sécurisez le cable.
5 Verifiez la solidité de la connexion en tirant légèrement sur le cable au niveau de la borne.

Remarques

Assurez-vous que le cable dénudé, et non la gaine d'isolaton, est inséré dans la borne.
- Ne jamais laisser les fils d'enceintes dénudés se toucher afin d'éviter d'endommager l'enceinte ou l'amplificateur.
- Si les raccordements sont incorrects, aucun son ne proviendra des enceintes.

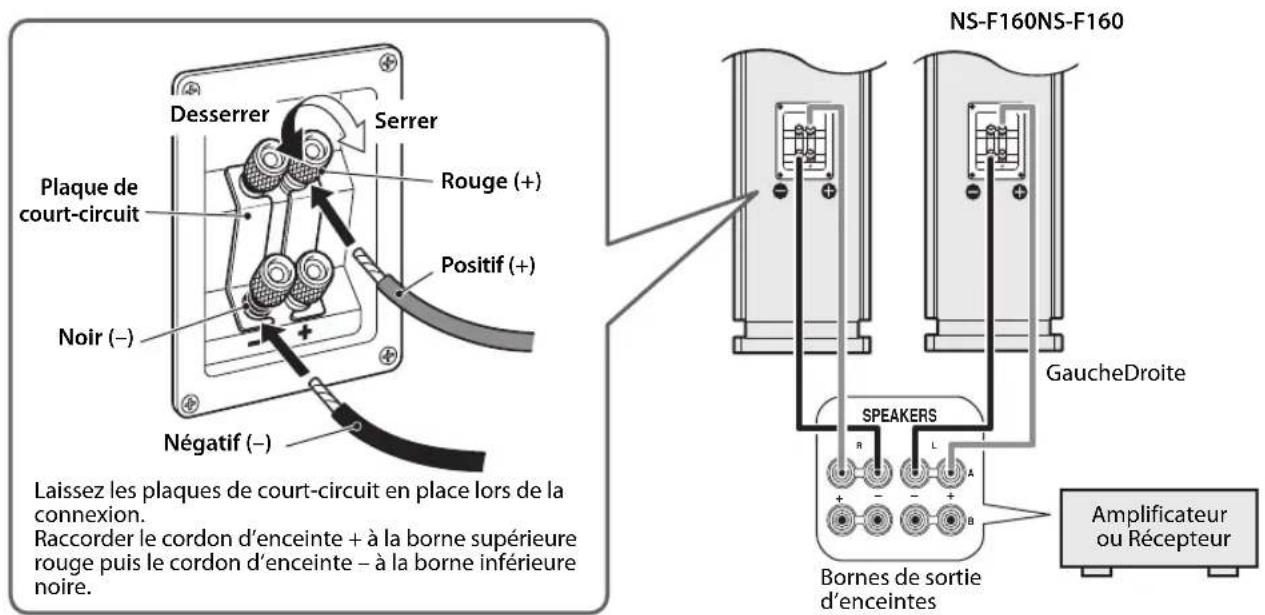

Connexions standard

Connexion à deux fils

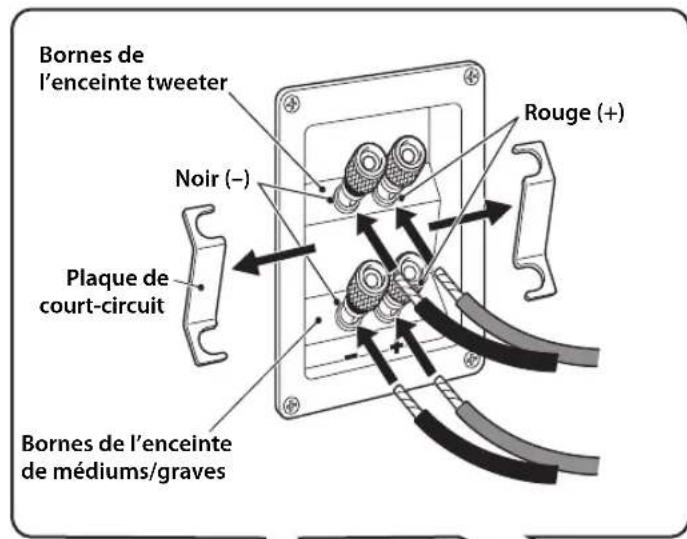

A propos de la connexion à deux fils

Ce système d'enceintes prend en charge une connexion à deux fils. Pour racorder les enceintes aux bornes de sortie de l'amplificateur (ou du récepteur), utilisez deux paires de cables au lieu de la connexion standard : une pour l'enceinte de mediums/graves, l'autre pour l'enceinte tweeter.

Ce type de connexion réduit la distorsion de modulation causée par la résistance électrique des cables et le courant d'attaque des enceintes.

Vou obtenez par consequent une qualite sonore plus pure.

Pour utiliser une connexion à deux fils, retirez tout d'abord les plaques de court-circuit, puis connectez séparément l'enceinte de mediums/graves et l'enceinte tweeteter à l'amplificateur en utilisant deux paires de cables.

Si nécessaire, connectez les enceintes avec des cables d'enceinte disponibles dans le commerce.

Retirez les plaques de court-circuit avant la connexion.

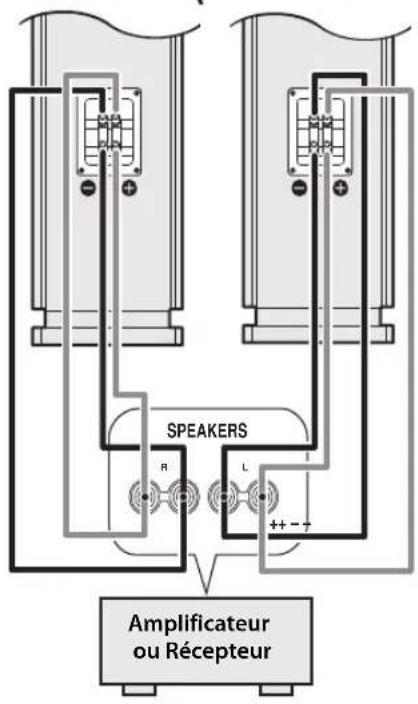

Si I'amplificateur n'a qu'un jeu de bornes de sortie d'enceinte.

1

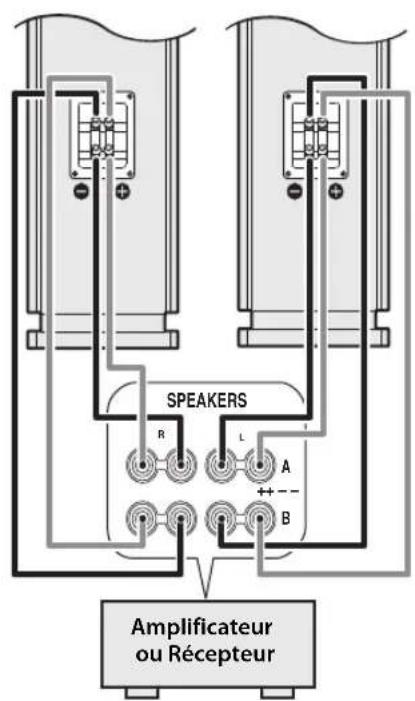

Si I'amplificateur a deux yeux de bornes de sortie d'enceinte.

2

1

NS-F160 (D)

NS-F160 (G)

2

NS-F160 (D)

NS-F160 (G)

Les deux yeux SPEAKERS A et B doivent etre raccordes.

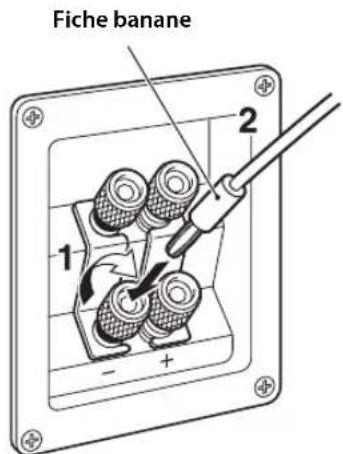

Utilisation d'une fiche banane

1 Vissez le bouton.

2 Insérez simplement la fiche banane dans la borne.

Enlever / Mettre la grille

Le couvercle avant est fixé sur le coffret en six point et peut être retiree au besoin. Pour retirer le couvercle, tenir les deux cotés et tirer légerement en ligne droite vers l'extérieur de l'enceinte. Pour le remetre en place, aligner les six trous sur la surface interieure du couvercle avec les six fiches correspondantes sur l'enceinte et les enforcer doucement.

Remarques

• Quand vous enlevez ou mettez la grille, Faites attention à ne pas toucher les haut-parleurs, et n'exercer pas de force excessive avec des outils.
• Ne pas toucher ou exercer de pression sur le diaphragme des haut-parleurs. Sinon, l'enceinte pourrait mal fonctionner.
• Pour éviter d'endommager la grille, n'exercez jamais de force excessive, et assurez-vous d'utiliser le collier d'enceinte, ne tirez ou n'appuyez jamais la surface, pour enlever oumettre la grille.

Caracteristiques techniques

Type........... Bass-reflex 2 voies.

Excitateur . Woofer: 16 cm de type cone de type x 2 Haut-parleur d'aius: dome souple de 3 cm

Puissance d'entree nominale 50 W

Puissance d'entrée maximale 300 W

Impedance Nominale 6 Ω

Réponse en fréquence. 30 Hz - 36 kHz (-10 dB) - 100 kHz (-30 dB)

Sensibilité 87 dB/2,83 V, 1 m

Dimensions (L x P x H) 218 mm x 1042 mm x 369 mm
Poids 19 kg

Les specifications peuvent etre modifiees sans vis. prealable.

Français

Information concernant la Collecte et le Traitement des déchets d'équipements ELECTriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits electriques ou électroniques usages ne doivent pas été melangés avec les déchets domestiques habituels.

Pour un traitement, une recupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veillez les déposer aux points de collecte prévus à cet effet, conformément à la reglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuèrez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez achetiè les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.
