BEDIENUNGSANLEITUNG NSF160 YAMAHA

Bitte lessen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann fur etwaige Schaden und/oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gegamcht werden.

1. Um optimales Leistungsvermögen sicherruststellen, lessen SieitteThese Anleitung aufmerksam durch. Bewahren Sie danach these Anleitung fur zukunftige Nachschlagzwecke an einem sicheren Ort auf.
2. Installieren Sie die Lautsprecher an einem kühlen, trockenen, sauberen Ort, entfern von Fenstern, Wärmequellen, übermögen Erschüttungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräuschen (z.B. Transformatoren und Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautsprecher niemals Wasser oder Regen aus.
3. Um einer Verzug oder eine Verfürbung des Gehäues zu vermeiden, setzen Sie die Laufsprecher niemals direktem Sonnenlicht oder übermöiger Feuchtigkeit aus.
4. Vermeiden Sie eine Installation dieser Laufsprecher an Orten, an welchen Objekte auf diese fallen und/oder diese Flüssigkeitsprofen oder Flüssigkeitsspritzern ausgesetzt werden können.

5. Stellen Sie niemals die folgenden Objekte auf den Laufsprechern ab:

6. Andere Komponenten, da diese zu Beschädigung oder Verformung der Oberfläche der Lautsprecher führen können;

7. Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Lautspricher beschädigden oder persönliche Verletzungen verursachen können.

8. Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Laatsprecher kommt kann.

9. Stellen Sie die Laufsprecher nicht so auf, dass sie umgeworfen oder von herabfallenden Objeken getroffen werden können. Stabile Anordnung stellt besseren Sound sicher.

10. Falls Sie die Laufsprecher auf dem gleichen Regal oder Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräuschen) kommt.
11. Stecken Sie weder Ihrer Finger noch andere Gegenstände in den Port. Greifen und tragen Sie diese Laufsprecher nicht beim Port, da dies Verletzungen und/oder Schäden an den Laufsprechern verursachen können.
12. Falls Sie Verzerrungen feststellen, reduzieren Sie den Lautstärkepegel mit dem Lautstärkeregler an Ihr Verm Verträger. Betreiben Sie ihren Verträger niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls konnen die Laufsprecher beschädigt werden.
13. Falls Sie einen Veränder mit einer Nennausgangsleistung verwenden, die hoher als die Nennbelastbarkeit der Laufsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Laufsprecher nicht übersritten wird.

14. Reinigen Sie die Laufsprecher niemals mit chemischen Lösungsmittel, daß sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.

15. Versuchen Sie niemals die Laufsprecher zu modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualificierte Yamaha-Kundendienstpersonal, wenn Wartung erforderlich ist. Öffnen Sie unter keinen Umständen das Gehäuse.

16. Sichere Anordnung oder Installation gehört zur Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Laatsprecher zurückzuführen sind..

Sicherheitshinweise für das Aufstellen der Laufsprecher

Bei diesen Lautsprechnern befindet sich der Großteil des Gewichts im oberen Geräteitel. Dadurch konnen sie leicht umfallen, wenn beim Aufstellen nicht auf ausreichende Stabilität geacht wird.

Kippt ein Lautsprecher um, kann das zur Beschädigung des Geräts sowie anderer Gegenstände und / oder zu Verletzungen führen (u. U. mit schwerem bzw. tödlichen Verlauf).

Hinweise zur sicheren und sachgemäßen Benutzung der Laatsprecher:

• Stellen Sie die Lautspricher an stabilen, ebenen und glatten Orten auf, die sich nach Möglichkeit nicht sondernlich hoch über dem eigentlichen Fußboden befinden.
• Drücken Sie beim Bewegen der Laufsprecher nicht gegen deren Seitenwände und lehnen Sie keine Gegenstände dagegen.
• Setzen Sie sich nicht auf die Lautsprecher und stellen Sie auch keine Gegenstände auf ihren ab. Erschüttungen oder Stöfe, die durch Erdbeben und ähnliche Ereignisse bzw. menschliche Aktivitäten verursacht werden, können dazu führen, dass die Lautsprecher umfallen. Aus Sicherheitsgründen wird Daher die Verwendung handelsüblicher Halteelemente oder -ketten aus Metall (oder ähnlicher Produkte) zum stabilen Aufstellen der Lautsprecher empfohlen.

Pflege der Lautsprecher

Wischen Sie diesen Gerät nicht mit chemischen Lösungsmitteln wie Alkohol, Verdünnnern usw. ab, da Sie sonst die Gehäuseoberfläche beschädigen konnten. Verwenden Sie stattdessen ein sauberes, trockenes Tuch. Befeuchten Sie bei stärkeren Verschmutzungen ein weiches Tuch mit Wasser und wischen Sie anschließend das Gerät mit dem ausgewrungenen Tuch ab.

Mitgeliefertes Zubehör

Lautsprecherkabel 4m× 1

Inhalt

Mitgeliefertes Zubehör. 1

Positionierung der Laufsprecher. 1

Anschlieben an den Veränderer. 2

Anschließlich an einen Veränderer oder einen Receiver. 2

Anschlisse mit Doppelkabel 3

Abnehmen / Anbringen des Schutzgitters ....4

Technische Daten. 4

Positionierung der Laufsprecher

Hinweise

• Stellen Sie sichere, dass Sie beim Auspacken und Aufstellen der Laufsprecher von einer zweiten Person untersucht werden.
• Achten Sie besonderss darauf, dass die Gehäuseoberflächen der Lautsprecher nicht zerkratzt werden.
• Sie sollen nicht seitlich gegen die Lautsprecher drücken, da sie sonst umfallen konnten. Unter Umständen kann dies zu Schaden an den Lautsprechern und / oder Verletzungen führen.
• Befestigen Sie lose auf dem Boden liegende Lautsprecherkabel, um Stolperunfälle zu verhindern.
• Wird ein Laufsprecher zu nahe an einem Röhrenfernseher aufgestellt, kann this zu Bildstörungen (fehlerhafte Farbwiedergabe) oder Brummtönen führen. In thisem Fall mussen die Laufsprecher weiter vom Fernsehgerät entfernt aufgestellt werden. Bei Fernsehern mit LCD- oder Plasmabildschirm tritt das Problem nicht auf.

■ Verwendung als 2-Kanal-Stereolautsprecher

Einen besseren Stereoklang erreichen Sie, indem Sie die Lautsprecher leicht angewinkelt zum Hörer aufstellen.

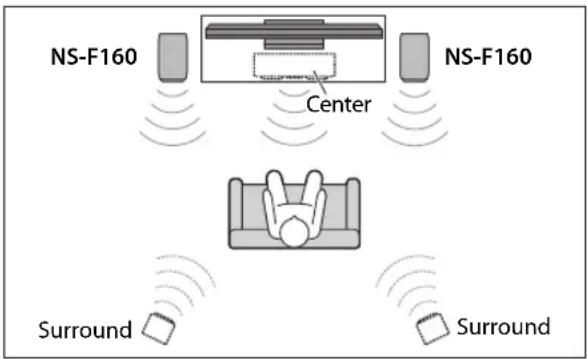

■ Verwendung als Frontlautsprecher in einem Multikanalsystem

Stellen Sie die Laufsprecher auf beiden Seiten des Fernsehers auf. Die Positionierung der Laufsprecher ist sehr wichtig, da von ihr die Gesamtsound Qualität des Multikanalssystems abhängt. Stellen Sie die Laufsprecher entsprechend der Hörhrposition auf und folgen Sie darauf den Anweisungen im Handbuch Ihres Verständern.

Anschlieben an den Veränderker

Dieses Lautsprechersystem kann unter Verwendung der Standardanschlüsse und mit Doppelkabeln angeschlossen werden.

Vergewissern Sie sich, dass der Veränder ausgeschelt ist, bevor Sie die Anschlüsse durchführen.

■ Anschlüsse

Schlieben Sie einen Lautsprecher an den mit „L“ markierten linken Lautsprecherklemmen Ihr's Verstärkers oder Receivers an und den anderen Lautsprecher an den mit „R“ markierten rechten Lautsprecherklemmen. Lesen Sie dazuitte in der Bedienungsanleitung Ihr's Verstärkers oder Receivers nach.

Hinweise

• Vergewissern Sie sich, dass Sie die Lautspricher mit richtiger Polarität anschlieben: Positive (+) Klemmen der Lautspricher an positive (+) Klemmen des Verständerkers und negative (-) Klemmen des Lautsprachers an negative (-) Klemmen des Verständerkers. Eine falsche Polarität führt zu einer unnatuürlichen und bassarmen Wiedergabe.
  Die Laatsprecher konnen beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestallen. Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von elektronischen Instrumenten o. ä. kontinuierlich ausgegeben werden, sollte der Lautstärkepegel gesenkrt werden, um eine Beschädigung der Laatsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die Oberfläche einer Schallplatte.
• Wenn Sie alle Laufsprecher angeschlossen haben, können Sie die Netzkabel des Verstärkers und der AV-Geräte wieder in die Steckdosen stecken.
• Wenn Sie einen Verändern benutzen, dessen Nennausgangsleistung über der Nenneingangsleistung der Laatsprecher liegt, sollen den Sie vorsichtig vorgehen, damit die maximale Eingangsleistung der Laatsprecher nicht übersritten wird.

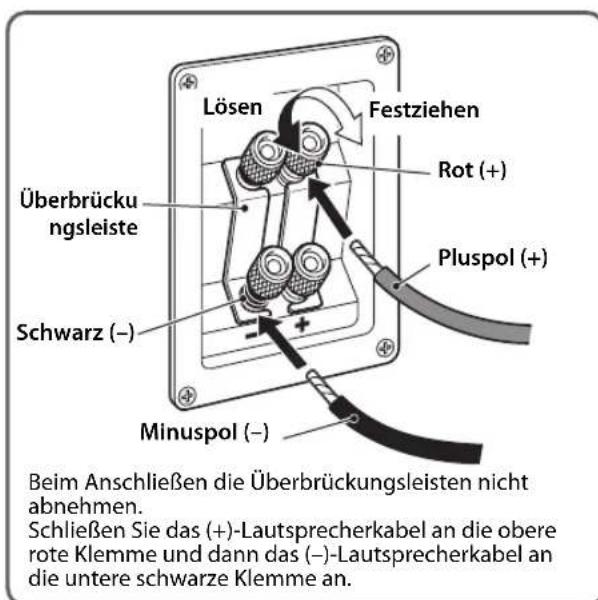

■ Anschlieben der Laufsprecherkabel

1 Entfernen Sie 15 mm des Kabelmantels an den Enden aller Lautspracherkabel. Verdrillen Sie die Adern so fest wie möglich, sodass keine Drahtchen mehr überstehen (siehe Abb. links).

2Losen Sie den Klemmenknopf.
3Stecken Sie den blanken Draht ein.
4 Ziehen Sie den Klemmenkopf wieder an, sodass das Kabelende fest sitzt.
5 Ziehen Sie leicht am Kabel, um zu kontrollieren, ob es fest angeschlossen ist.

Hinweise

Die Klemme darf nur die bloßliegende Ader, nicht aber den Mantel greifen.
- Stellen Sie sicher, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am Veränderkühren kann.
- Bei unsachgemäß Anschluss bleiben die Laufsprecher stumm.

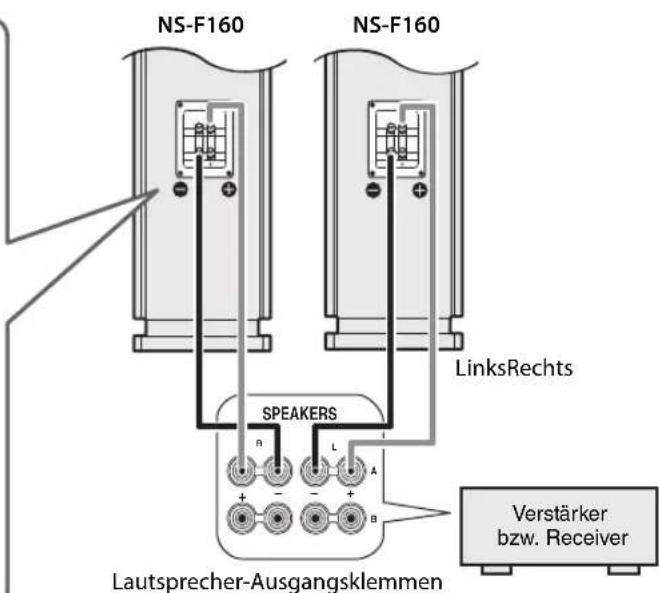

Anschreiben an einen Veränder oder einen Receiver

Anschlüsse mit Doppelkabel

Anschlüss mit Doppelkabel

Dieses Lautsprechersystem kann unter Verwendung von Doppelkabeln angeschlossen werden. Hierbei werden zum Anschlieben der Lautsprecher an den Ausgangsanschlussen des Verständerkers (oder Receivers) anstelle der Standard-Anschlussmethode je zwei Kabelpaare für Mitteltöner/Tieftöner und Hochtöner verwendet.

Dies reduziert die Modulationsverzerrung, die durch den elektrischen Widerstand der Kabel und den Treiberstrom der Laufsprecher verursacht wird.

Bedingt durch den verringigen Widerstand wird eine verbesserte Klangwiedergabe erreicht.

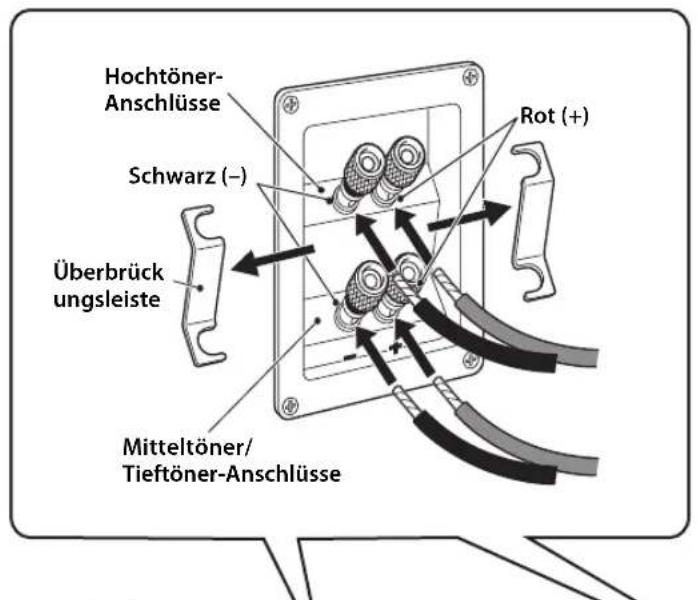

Beim Anschlieben der Doppelkabel müssen Sie als Erstes die Überbrückungsleisten von den Anschlüssen abnehmer.

Schlieben Sie dann den Mitteltöner/Tieftöner und Hochtöner mit Hilfe der beiden Kabelpaare getrennt am Veränder an.

Zum Anschlieben des Lautsprechersystems kann ein im Handel erhältliches Lautsprecherkabel verwendet werden.

Entfernen Sie die Überbrückungsleisten, bevor der Anschluss ausgeführrt wird.

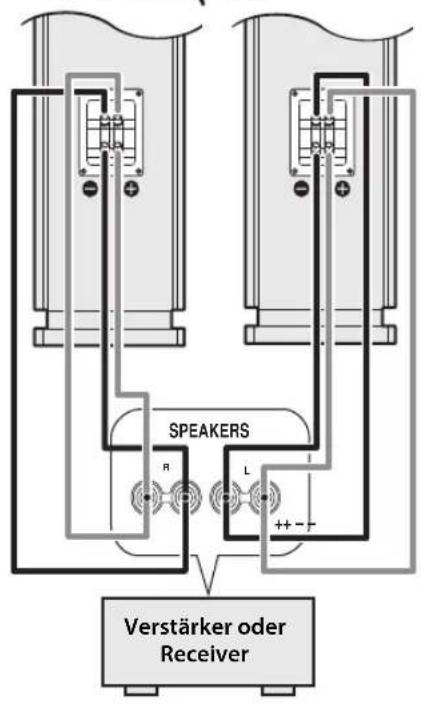

Wenn Ihr Verständner nur einen Satz von Laatsprecherausgangsklemmen hat.

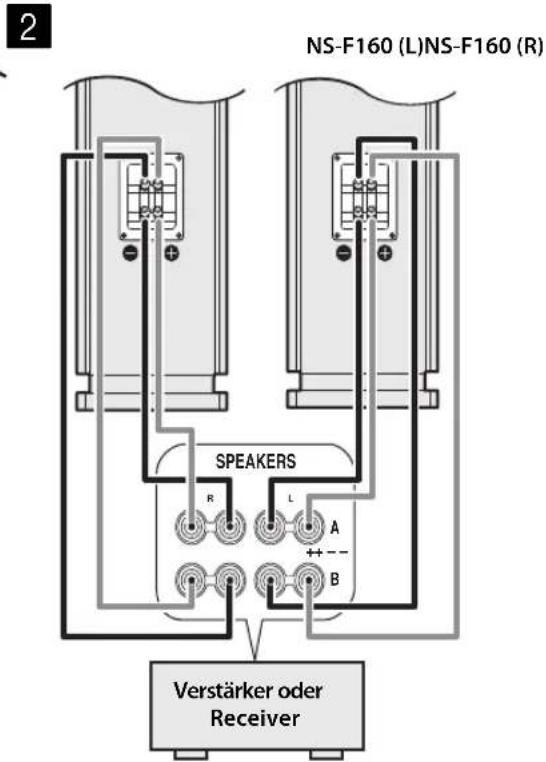

Wenn Ihr Veränderk zwei Sätze von Laatsprecherausgangsklemen hat.

1 NS-F160 (R) NS-F160 (L)

SPEAKERS A und B müssen werden.

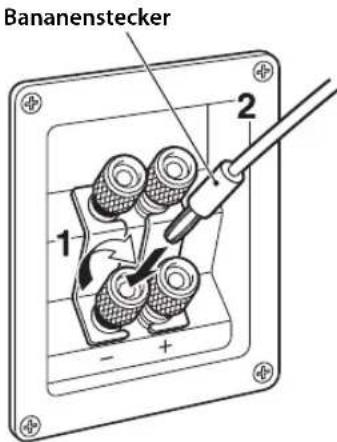

■ Kabel mit Bananenstecker

1Ziehen Sie den Klemmenknopf fest.
2Stecken Sie den Bananenstecker in den Klemmenkopf ein.

Abnehmen / Anbringen des Schutzgitters

Die vordere Abdeckung ist an sechs Stellen am Gehäuse befestigt und kann auf Wunsch abgenommen werden. Fassen Sie die Abdeckung zum Abnehmer an beiden Seiten an undziehen Sie in ihre Richtung vom Laatsprecher ab. Zur Wiederbefestigung mussen Sie die sechs Locher auf der Innflache der Abdeckung an den sechs entsprechenden Stiften am Laatsprecher austrichten und die Abdeckung dann sanft in Position schiben.

Hinweise

• Beim Abnehmer und Anbringen des Schutzgitters sollen den Sie weder die eigentlichen Lautsprechereinheiten (Treiber) berühren noch übermäßig viel Kraft mit Werkzeugen auf das Gerät ausüb.
• Achten Sie daraufuf, die Lautsprechermembrane nicht mit den Fingern oder anderen Gegenständen zu berühren. Andernfalls besteht die Gefahr, dass der Lautsprecher nicht mehr richtig Funktioniert.
• Um Schäden am Schutzgitter zu vermeiden, sollen Sie niemals mit Gewalt oder übermäßig Krafteinsatz vorgehen. Des Weiteren sollen den Sie beim Abnehmer / Anbringen des Schutzgitters immer nur den Rahmen anfassen, nicht aber an seiner Oberflächteziehen oder drücken.

Technische Daten

Typ. 2-Weg-Bassreflexsystemohne magnetische Schirmung Treiber .Tieftoner:16 cm,Konus-Bauform (2 Stk.) Hochtoner:3 cm,Weichkalotten-Bauform Nenneingangsleistung 50 W Max.Eingangsleistung 300 W Impedanz Nominal 6Ω

Frequenzgang. 30 Hz - 36 kHz (-10 dB)
- 100 kHz (-30 dB)
Empfindlichkeit. 87 dB / 2,83 V, 1 m

Abmessungen (B x H x T) 218 x 1042 x 369 mm Gewicht 19 kg

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Deutsch

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich these Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollenn benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräteitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schätzen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten konnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sieitte ihre ortliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Antikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Antikel ausrangieren möchten,CONTACTieren Sieitte ihreortlichenBehördenoder ihrenHANDlerundfragenSie nach dersachgerechten Entsorgungsmethode.
