Z3e - Enceinte Bluetooth LOGITECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte Bluetooth
Marque	Logitech
Modèle	Z3e
Puissance RMS totale	40 watts
Puissance de crête totale	80 watts à <10% THD
Haut-parleurs satellites	17 watts RMS (2 x 8,5 watts) en 3 ohms à 1 kHz et 10 % THD
Subwoofer	23 watts RMS en 4 ohms à 100 Hz et 10 % THD
Réponse en fréquence	35 Hz à 20 kHz
Rapport signal/bruit	>92 dB
Dimensions des haut-parleurs satellites	19,68 cm (H) x 13,20 cm (L) x 7,93 cm (P)
Dimensions du subwoofer	22,8 cm (H) x 22,8 cm (L) x 23,8 cm (P)
Alimentation	Secteur via câble d'alimentation
Connectivité	Entrée audio 3,5 mm (prise verte)
Télécommande	Filaire avec contrôle du volume, veille, prise casque
Fonctions principales	Contrôle du volume global, veille, prise casque, réglage du volume du subwoofer
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Ne pas exposer à l'eau ou à la pluie, ne pas obstruer les ouvertures, éviter les sources de chaleur
Garantie	2 ans à compter de la date d'achat
Réparabilité	Confier à un technicien qualifié
Accessoires inclus	Subwoofer, 2 haut-parleurs satellites, télécommande filaire, câble audio, câble d'alimentation

FOIRE AUX QUESTIONS - Z3e LOGITECH

Comment connecter l'enceinte Logitech Z3e à mon ordinateur ?

Branchez le câble d'entrée audio vert de la télécommande dans la sortie haut-parleur (prise verte) de votre PC. Assurez-vous que le subwoofer est branché sur secteur et que l'interrupteur d'alimentation est en position marche.

Puis-je utiliser cette enceinte avec une console de jeux ?

Oui, vous pouvez utiliser un adaptateur audio disponible dans la plupart des magasins d'électronique. Connectez la prise verte du câble d'entrée audio à la mini-prise stéréo de l'adaptateur, puis reliez les câbles audio RCA rouge et blanc de votre console aux prises RCA de l'adaptateur.

Que faire si le son est distordu ?

Vérifiez que le volume n'est pas réglé trop haut sur l'enceinte ou sur votre source audio. Assurez-vous que les haut-parleurs ne sont pas obstrués et que le subwoofer est correctement positionné. Si le problème persiste, réduisez le volume du subwoofer.

Comment régler le niveau des graves ?

Utilisez le bouton Volume du subwoofer situé à l'arrière du subwoofer. Tournez-le dans le sens horaire pour augmenter les graves, dans le sens antihoraire pour les diminuer.

Puis-je brancher un casque ?

Oui, branchez votre casque dans la prise casque située sur la télécommande filaire. Le son des haut-parleurs sera automatiquement coupé pour une écoute privée. Le volume est contrôlé par le bouton de volume du système.

L'enceinte ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché sur le subwoofer et sur une prise secteur fonctionnelle. Assurez-vous que l'interrupteur d'alimentation/veille sur la télécommande est en position marche. Si le problème persiste, débranchez l'enceinte pendant quelques minutes puis rebranchez-la.

Comment nettoyer les haut-parleurs ?

Débranchez toujours les haut-parleurs de l'ordinateur et de la prise électrique avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

Quelle est la puissance de l'enceinte ?

La puissance RMS totale est de 40 watts (17 watts pour les satellites et 23 watts pour le subwoofer). La puissance de crête atteint 80 watts.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la prise DIN de la télécommande est correctement branchée sur le subwoofer. Assurez-vous que les broches sont alignées. Si le problème persiste, essayez de reconnecter le câble ou contactez le support technique.

Où trouver la notice d'utilisation ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger en cherchant le modèle Logitech Z3e.

MODE D'EMPLOI Z3e LOGITECH

• Veuillez lire ces instructions.
• Conservez ces instructions.
• Tenez compte de tous les avertissements.
• Suivez toutes les instructions.
• Débranchez les haut-parleurs de l'ordinateur et de la prise électrique avant de les nettoyer avec un chiffon sec.
• Procédez à l'installation en respectant les instructions du fabricant.
• Placez les haut-parleurs de manière à ce qu'ils soient stables, car toute chute risquerait de les endommager ou de causer des dommages corporels. N'utilisez pas les haut-parleurs à proximité d'une source d'eau et ne les mouillez pas.
• Ne bloquez pas les ouvertures des haut-parleurs. N'introduisez jamais d'objets dans les ouvertures ou les fentes des haut-parleurs du fait du risque d'électrocution ou d'incendie et laissez un espace suffisant autour des haut-parleurs pour assurer une ventilation correcte.
• Ne les installez pas à proximité d'une source de chaleur, telle qu'un radiateur, un poêle ou tout autre appareil produisant de la chaleur (y compris les amplificateurs).
• Ne supprimez pas la fonction de sécurité de la fiche polarisée. Une fiche secteur polarisée possède deux broches dont l'une est plus large que l'autre. La broche la plus large est fournie pour votre sécurité. Si la fiche fournie n'est pas adaptée à votre prise, consultez un électricien pour la remplacer.
• Ne branchez les haut-parleurs que sur la prise de sortie audio de faible niveau de l'ordinateur ou d'un périphérique audio.
• Évitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier au niveau des prises, des socles de prises d'alimentation et du point de sortie de l'appareil. Tenez l'appareil éloigné de toute source incandescente, telle une bougie allumée.
• N'utilisez que les éléments annexes et les accessoires spécifiés par le fabricant. Pour une meilleure protection contre la foudre, débranchez les haut-parleurs de la prise électrique et mettez l'ordinateur hors tension en cas d'orage.
• Débranchez cet appareil si vous ne l'utilisez pas pendant de longues périodes.
• L'appareil doit être réparé dès qu'il a été endommagé (par exemple, au niveau du cordon d'alimentation ou de la prise), ou si un liquide a été renversé sur l'appareil ou si des objets sont tombés dessus, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
• Les réparations doivent être effectuées par des techniciens qualifiés.
• Vérifiez que l'équipement est installé à proximité d'une prise secteur non obstruée.
• Les haut-parleurs doivent être déconnectés de l'alimentation secteur en plaçant le commutateur d'alimentation/Repos en position fermée et en débranchant leur cordon d'alimentation de la prise secteur.

ATTENTION :

POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE ET À L'HUMIDITÉ.

Vous venez d'acheter le système de haut-parleurs Logitech Z-3 et nous vous en félicitons. Ces haut-parleurs sont rapides à installer, faciles à utiliser et produisent un son de qualité supérieure. Pour découvrir d'autres produits Logitech ou pour poser des questions relatives à vos haut-parleurs Z-3, visitez notre site Web à l'adresse www.logitech.com.

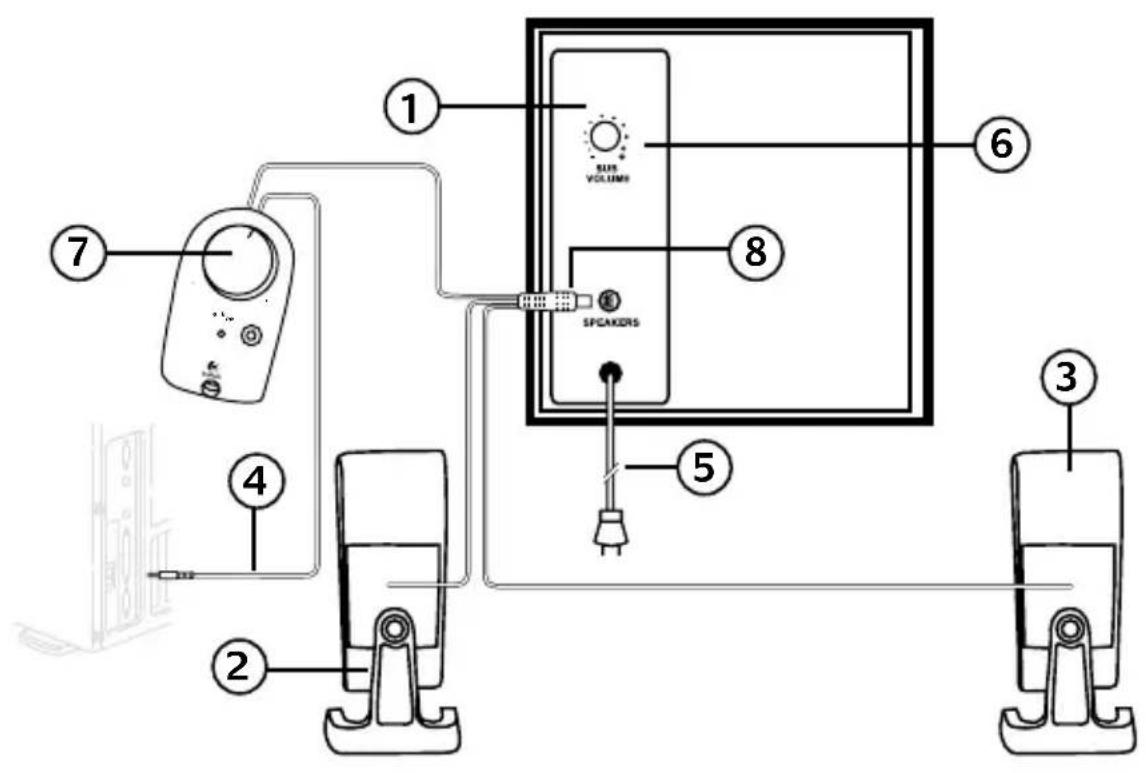

1. Subwoofer
2. Haut-parleur droit
3. Haut-parleur gauche
4. Câble d'entrée audio pour PC : prise verte
5. Câble d'alimentation
6. Volume du subwoofer
7. Télécommande à fil
8. Prise DIN

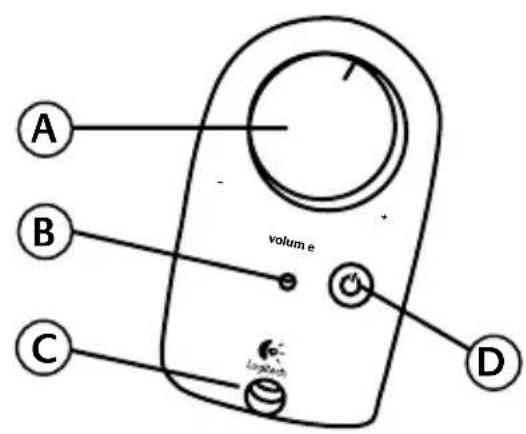

A. Bouton de volume du système B. Témoin d'alimentation C. Prise pour casque D. Bouton Alimentation/veille

Installation des haut-parleurs Logitech® Z-3

Important : pour votre propre sécurité, installez le système avant de le brancher sur une source d'alimentation électrique.

1. Avant de fixer les câbles au subwoofer, placez les deux haut-parleurs satellites de chaque côté de l'ordinateur. Selon l'emplacement des haut-parleurs, réglez le socle pour diriger le son vers vous. Pour une meilleure qualité audio, placez le subwoofer sur le sol, sous votre bureau. Assurez-vous que la ventilation soit suffisante. Placez la télécommande de manière à ce qu'elle soit facilement accessible.
2. Branchez la prise DIN de la télécommande sur le subwoofer, comme indiqué sur la page précédente. Alignez correctement les broches avant d'insérer la prise.
3. A. Si vous avez un PC :
4. Branchez le câble d'entrée audio vert de la télécommande dans la sortie haut-parleur du PC.

B. Si vous avez une console de jeux vidéo (PlayStation, PlayStation2, Xbox™ ou GameCube) :

• Achetez un adaptateur disponible dans la plupart des magasins d'électronique grand public.
• Connectez la prise verte du câble d'entrée audio à la mini-prise stéréo de l'adaptateur.
• Connectez les câbles audio RCA rouge et blanc de votre console de jeux vidéo aux prises audio RCA de l'adaptateur pour console de jeux vidéo.
• Branchez le câble d'alimentation du subwoofer dans la prise électrique.

Utilisation des haut-parleurs Logitech Z-3

Vous pouvez accéder aux commandes suivantes via la télécommande :

Alimentation/veille

Permet d'alterner entre les modes Alimentation et Veille.

Volume du système

Permet de régler le volume global du système.

Prise pour casque

Si vous utilisez un casque avec le système Z-3, le son des haut-parleurs est automatiquement coupé pour une écoute personnelle. Le volume des haut-parleurs est contrôlé par le bouton de volume du système, situé sur le boîtier de la télécommande.

Volume du subwoofer

Situé sur le subwoofer. Permet de régler le volume du subwoofer (niveau des graves).

Caractéristiques techniques

• Puissance RMS totale : 40 watts

Haut-parleurs satellites : 17 watts RMS (2 x 8,5 watts) en 3 ohms à 1 kHz et 10 % de distorsion harmonique totale (THD)

Subwoofer : 23 watts RMS en 4 ohms à 100 Hz et 10 % de distorsion harmonique totale (THD)

• Puissance de crête totale : 80 watts à <10 % THD
• THD du système : supérieure à 0,05 % THD avant l'écrêtage
• Rapport signal/bruit : >92 dB
• Réponse en fréquence : de 35 Hz à 20 kHz
• Taille du transducteur : transducteurs satellites 5 cm à pièce de phase en aluminium, transducteur de pression de 20,5 cm
• Dimensions des haut-parleurs : Haut-parleurs satellites : 19,68 cm (H) x 13,20 cm (L) x 7,93 cm (P) ; Subwoofer : 22,8 cm (H) x 22,8 cm (L) x 23,8 cm (P)

Garantie limitée

Logitech certifie que les produits matériels correspondant à cette documentation sont exempts de tout défaut de fabrication et sont garantis pendant une période de deux (2) ans à compter de la date d'achat. La garantie Logitech est limitée à l'acheteur initial et ne peut faire l'objet d'un transfert. La présente garantie vous confère des droits légaux spécifiques, dont certains peuvent varier d'un pays à un autre.

Recours. En cas de rupture de garantie, l'intégralité de la responsabilité de Logitech et votre recours exclusif consisteront, à la discrétion de Logitech, à : (a) réparer ou remplacer le matériel, sous réserve qu'il soit renvoyé au point de vente ou à tout autre lieu indiqué par Logitech, accompagné d'une copie du justificatif d'achat, ou (b) rembourser le prix d'achat. Tout matériel remplacé sera garanti jusqu'à échéance de la garantie d'origine ou pour une durée de trente (30) jours, selon la période la plus longue. Ces recours sont nuls si la défaillance du matériel est due à un accident, à un mauvais traitement, à une utilisation inappropriée ou à des réparations, modifications ou démontages non autorisés. À la demande de Logitech, vous devez prouver la date de l'achat original du matériel avec une facture datée de la vente ou un reçu détaillé et daté.

Renonciation de garantie. Les garanties prévues dans cet accord remplacent toutes les autres garanties. Logitech ET SES FOURNISSEURS excluent expressément toutes autres garanties, y compris et sans que cette énumération soit limitative, toutes garanties implicites du caractère adéquat pour la commercialisation ou un usage particulier, ainsi que les garanties de respect des droits des tiers concernant le MATÉRIEL. Aucun distributeur, agent ou employé de Logitech n'est autorisé à effectuer des modifications, des extensions ou des ajouts dans cette garantie. Certaines juridictions ne reconnaissent pas les limitations de durée des garanties implicites ; il est donc possible que la limitation susmentionnée ne s'applique pas à votre cas.

Limites de responsabilité. Logitech ou ses fournisseurs ne sauraient être tenus responsables des coûts d'approvisionnement en produits ou services de remplacement, du manque à gagner, de la perte d'informations ou de données, ou de tout autre dommage particulier, indirect, consécutif ou accessoire découlant de la vente, de l'utilisation ou de l'impossibilité d'utiliser un produit ou un service Logitech, même si Logitech a été informée de l'éventualité de tels dommages. La responsabilité de Logitech et de ses fournisseurs ne saurait en aucun cas dépasser le montant déboursé pour l'acquisition du produit ou du service Logitech lui donnant lieu. Certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs ; il est donc possible que la limitation ou l'exclusion susmentionnée ne s'applique pas à votre cas. Les limites susmentionnées ne s'appliqueront pas en cas de préjudice corporel lorsque et dans la mesure où la législation en vigueur prévoit l'existence de cette responsabilité.

© 2003 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété exclusive de Logitech et sont susceptibles d'être des marques déposées. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Logitech décline toute responsabilité en cas d'erreurs dans ce manuel. Les informations énoncées dans le présent document peuvent faire l'objet de modifications sans avis préalable.
