Tipo de producto	Altavoz Bluetooth
Marca	Logitech
Modelo	Z3e
Potencia RMS total	40 vatios
Potencia máxima total	80 vatios con <10% THD
Altavoces satélite	17 vatios RMS (2 x 8,5 vatios) en 3 ohmios a 1 kHz y 10% THD
Subwoofer	23 vatios RMS en 4 ohmios a 100 Hz y 10% THD
Respuesta en frecuencia	35 Hz a 20 kHz
Relación señal/ruido	>92 dB
Dimensiones de los altavoces satélite	19,68 cm (Al) x 13,20 cm (An) x 7,93 cm (Pr)
Dimensiones del subwoofer	22,8 cm (Al) x 22,8 cm (An) x 23,8 cm (Pr)
Alimentación	Red eléctrica mediante cable de alimentación
Conectividad	Entrada de audio de 3,5 mm (conector verde)
Control remoto	Con cable con control de volumen, reposo, conector para auriculares
Funciones principales	Control de volumen general, reposo, conector para auriculares, ajuste de volumen del subwoofer
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco
Seguridad	No exponer al agua o la lluvia, no obstruir las aberturas, evitar fuentes de calor
Garantía	2 años a partir de la fecha de compra
Reparabilidad	Confiar a un técnico calificado
Accesorios incluidos	Subwoofer, 2 altavoces satélite, control remoto con cable, cable de audio, cable de alimentación

Preguntas frecuentes - Z3e LOGITECH

¿Cómo conectar el altavoz Logitech Z3e a mi ordenador?

Conecte el cable de entrada de audio verde del control remoto a la salida de altavoz (conector verde) de su PC. Asegúrese de que el subwoofer esté conectado a la red eléctrica y que el interruptor de alimentación esté en la posición de encendido.

¿Puedo usar este altavoz con una consola de juegos?

Sí, puede usar un adaptador de audio disponible en la mayoría de las tiendas de electrónica. Conecte el conector verde del cable de entrada de audio al miniconector estéreo del adaptador, luego conecte los cables de audio RCA rojo y blanco de su consola a los conectores RCA del adaptador.

¿Qué hacer si el sonido está distorsionado?

Verifique que el volumen no esté ajustado demasiado alto en el altavoz o en su fuente de audio. Asegúrese de que los altavoces no estén obstruidos y que el subwoofer esté correctamente colocado. Si el problema persiste, reduzca el volumen del subwoofer.

¿Cómo ajustar el nivel de graves?

Use el botón Volumen del subwoofer ubicado en la parte posterior del subwoofer. Gírelo en el sentido de las agujas del reloj para aumentar los graves, en el sentido contrario para disminuirlos.

¿Puedo conectar unos auriculares?

Sí, conecte sus auriculares en el conector para auriculares ubicado en el control remoto con cable. El sonido de los altavoces se silenciará automáticamente para una escucha privada. El volumen se controla con el botón de volumen del sistema.

El altavoz no se enciende, ¿qué hacer?

Verifique que el cable de alimentación esté bien conectado al subwoofer y a un tomacorriente funcional. Asegúrese de que el interruptor de alimentación/reposo en el control remoto esté en la posición de encendido. Si el problema persiste, desconecte el altavoz durante unos minutos y vuelva a conectarlo.

¿Cómo limpiar los altavoces?

Desconecte siempre los altavoces del ordenador y del tomacorriente antes de limpiarlos. Use un paño seco y suave. No use productos líquidos o abrasivos.

¿Cuál es la potencia del altavoz?

La potencia RMS total es de 40 vatios (17 vatios para los satélites y 23 vatios para el subwoofer). La potencia máxima alcanza los 80 vatios.

El control remoto no funciona, ¿qué hacer?

Verifique que el conector DIN del control remoto esté correctamente conectado al subwoofer. Asegúrese de que los pines estén alineados. Si el problema persiste, intente volver a conectar el cable o contacte al soporte técnico.

¿Dónde encontrar el manual de instrucciones?

El manual completo está disponible gratuitamente en formato PDF en el sitio web notice-facile.com. Puede descargarlo buscando el modelo Logitech Z3e.

MANUAL DE USUARIO Z3e LOGITECH

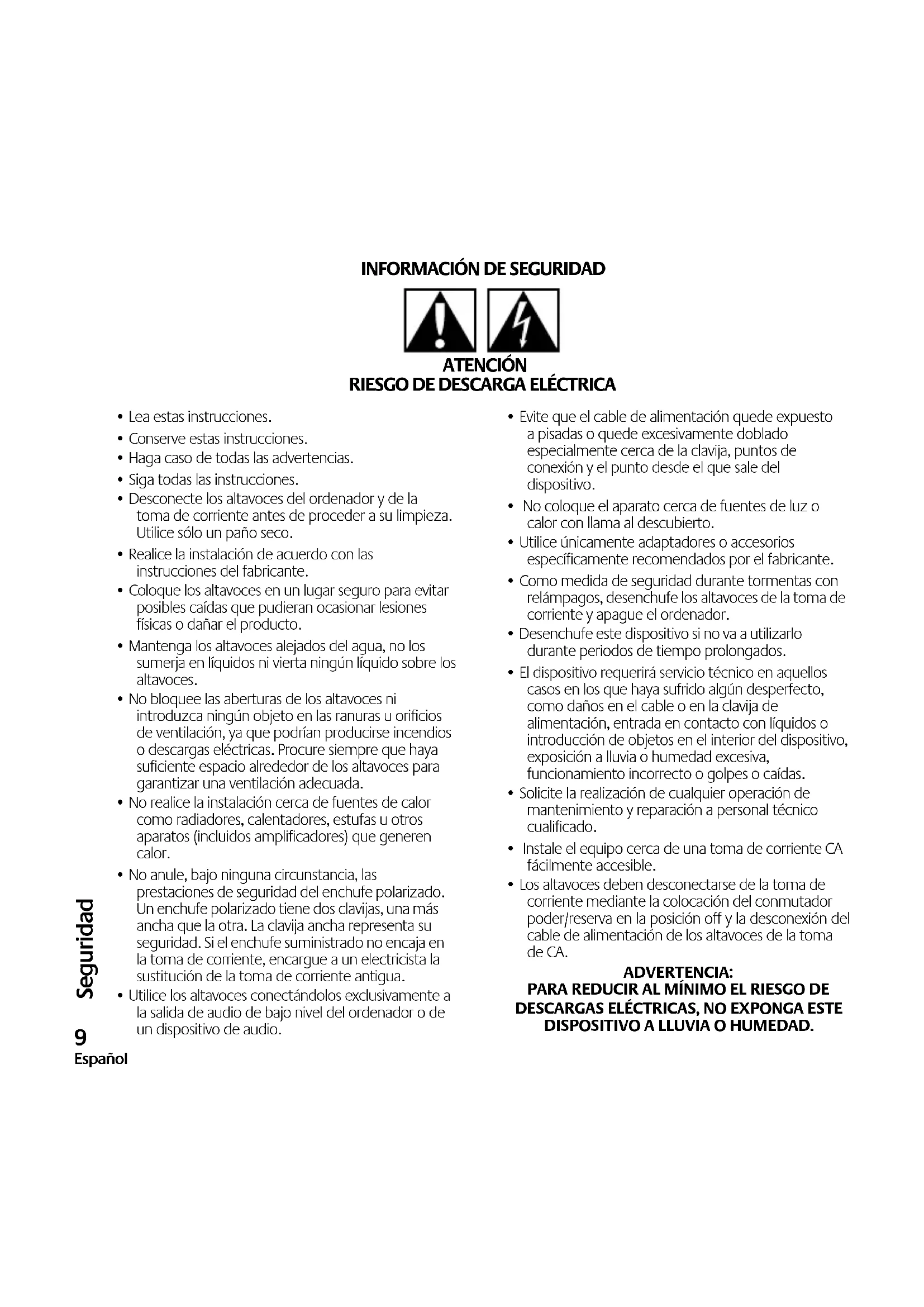

INFORMACIÓN DE SEGURIDAD

ATENCIÓN: RIESGO DE DESCARGA ELÉCTRICA

• Lea estas instrucciones.
• Conserve estas instrucciones.
• Haga caso de todas las advertencias.
• Siga todas las instrucciones.
• Desconecte los altavoces del ordenador y de la toma de corriente antes de proceder a su limpieza. Utilice solo un paño seco.
• Realice la instalación de acuerdo con las instrucciones del fabricante.
• Coloque los altavoces en un lugar seguro para evitar posibles caídas que pudieran ocasionar lesiones físicas o dañar el producto.
• Mantenga los altavoces alejados del agua, no los sumerja en líquidos ni vierta ningún líquido sobre los altavoces.
• No bloquee las aberturas de los altavoces ni introduzca ningún objeto en las ranuras u orificios de ventilación, ya que podrían producirse incendios o descargas eléctricas. Procure siempre que haya suficiente espacio alrededor de los altavoces para garantizar una ventilación adecuada.
• No realice la instalación cerca de fuentes de calor como radiadores, calentadores, estufas u otros aparatos (incluidos amplificadores) que generen calor.
• No anule, bajo ninguna circunstancia, las prestaciones de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. La clavija ancha representa seguridad. Si el enchufe suministrado no encaja en la toma de corriente, encargue a un electricista la sustitución de la toma de corriente antigua.
• Utilice los altavoces conectándolos exclusivamente a la calidad de audio de bajo nivel del ordenador o de un dispositivo de audio.
• Evite que el cable de alimentación quede expuesto a pisadas o quede excesivamente doblado, especialmente cerca de la clavija, puntos de conexión y el punto desde el que sale del dispositivo.
• No coloque el aparato cerca de fuentes de luz o calor con llama al descubierto.
• Utilice únicamente adaptadores o accesorios específicamente recomendados por el fabricante.
• Como medida de seguridad durante tormentas con relámpagos, desenchufe los altavoces de la toma de corriente y apague el ordenador. Desenchufe este dispositivo si no va a utilizarlo durante periodos de tiempo prolongados.
• El dispositivo requiere servicio técnico en aquellos casos en los que haya sufrido algún desperfecto, como daños en el cable o en la clavija de alimentación, entrada en contacto con líquidos o introducción de objetos en el interior del dispositivo, exposición a lluvia o humedad excesiva, funcionamiento incorrecto o golpes o caídas.
• Solicite la realización de cualquier operación de mantenimiento y reparación a personal técnico cualificado.
• Instale el equipo cerca de una toma de corriente CA fácilmente accesible.
• Los altavoces deben desconectarse de la toma de corriente mediante la colocación del conmutador poder/reserva en la posición off y la desconexión del cable de alimentación de los altavoces de la toma de CA.

ADVERTENCIA: PARA REDUCIR AL MÍNIMO EL RIESGO DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE DISPOSITIVO A LLUVIA O HUMEDAD.

Gracias por la compra del Sistema de altavoces Z-3 de Logitech. Los altavoces Z-3 son fáciles de instalar y de usar y producen un sonido de gran calidad. Para obtener más información sobre productos Logitech, o para consultas sobre los altavoces Z-3, visite nuestra página web: www.logitech.com.

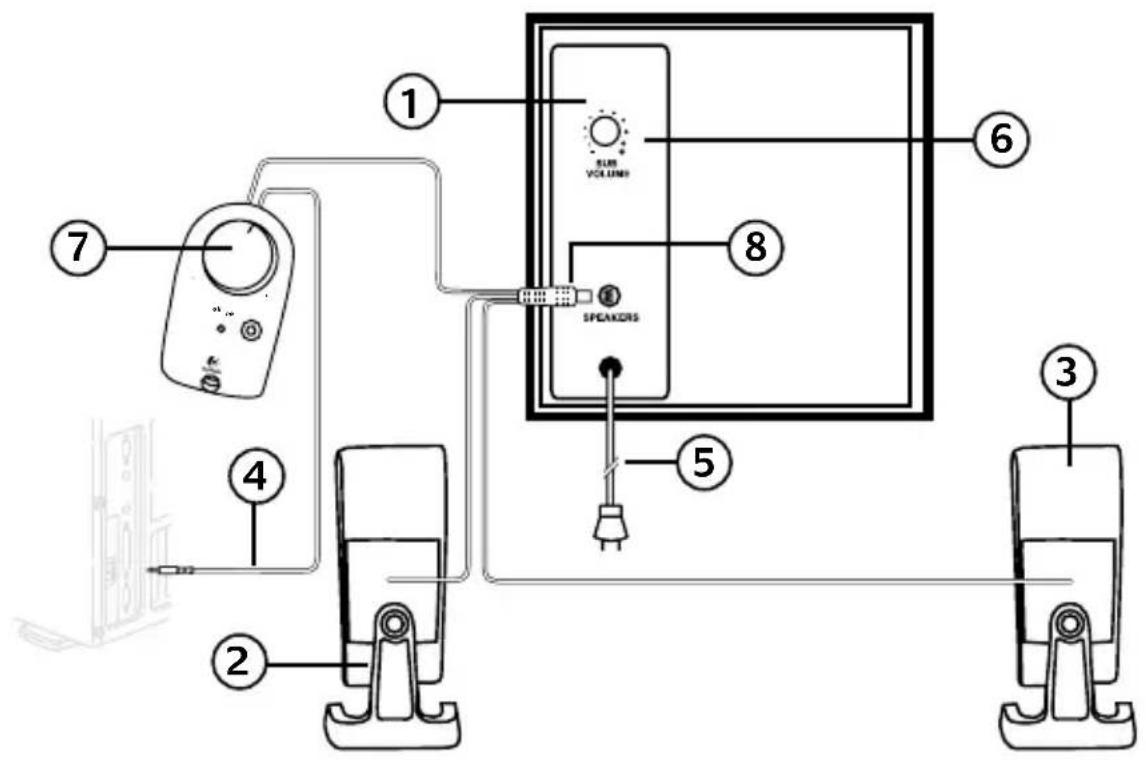

1. Subwoofer
2. Altavoz derecho
3. Altavoz izquierdo
4. Cable de entrada de audio al PC: clavija verde
5. Cable de alimentación
6. Volumen del subwoofer
7. Control remoto con cable
8. Clavija DIN

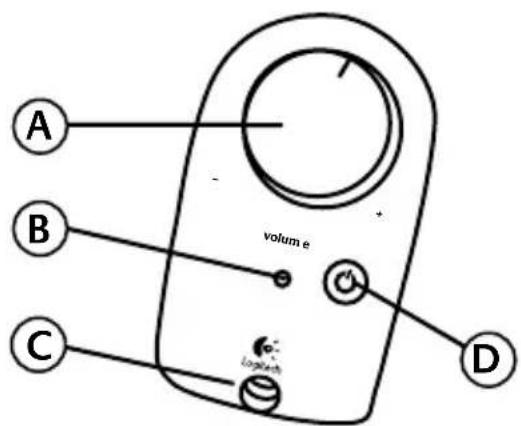

A. Control de volumen del sistema B. Indicador de encendido C. Toma de auriculares D. Botón de encendido módulo de espera

Instalación de los altavoces Z-3 de Logitech®

Importante: para su propia seguridad, conecte los diversos componentes del sistema antes de conectarlo a una fuente de alimentación.

1. Antes de conectar los cables al subwoofer, coloque los dos altavoces satélite uno a cada lado del monitor del ordenador. Ajuste la orientación de los altavoces de modo que el sonido se dirija hacia el oyente. Para obtener la mejor calidad de sonido, coloque el subwoofer en el suelo bajo del escritorio. Asegúrese de que existe ventilación suficiente a su alrededor. Coloque el control remoto en un lugar fácilmente accesible.
2. Conecte al subwoofer la clavija DIN del control remoto, según se muestra en la página anterior. Alinee con cuidado las patillas antes de introducir la clavija.
3. A. Si tiene un PC:
4. Conecte el cable verde de entrada de audio del control remoto a la salida de altavoz del PC.

B. Si tiene una consola de videojuegos (PlayStation®, PlayStation®2, Xbox™ o GameCube®):

• Necesita un adaptador de consola de videojuegos, que pueda adquirir en cualquier tienda de electrodomésticos.
• Conecte la clavija verde del cable de entrada de audio a la minitoma estéreo del adaptador de la consola de videojuegos.
• Conecte los cables de audio RCA rojo y blanco de la consola de videojuegos a las tomas de audio RCA del adaptador de consola de videojuegos.
• Conecte el cable de alimentación del subwoofer a una toma de corriente.

Disfrute de los altavoces Z-3 de Logitech.

Puede acceder a estos controles en el control remoto:

Encendido/modo de espera

Alternar entre el modo de encendido y el modo de espera.

Volumen del sistema

Ajusta el volumen de todo el sistema.

Toma de auriculares

Si se utilizan auriculares con el sistema Z-3, los altavoces se silenciarán automáticamente para uso privado. El volumen de los auriculares se controla mediante el mando de volumen del sistema situado en la sección de control remoto.

Volumen del subwoofer

Se encuentra en el subwoofer. Permite ajustar los niveles de volumen del subwoofer (nivel de graves).

Especificaciones

• Potencia RMS total: 40 vatios. Altavoces satélite: 17 vatios reales (RMS) (2 x 8,5 W) en 3 ohmios a 1 kHz con una distorsión armónica total (THD) del 10%. Subwoofer: 23 vatios reales (RMS) en 4 ohmios a 100 Hz con una distorsión armónica total (THD) del 10%.
• Potencia de cresta total: 80 vatios con < 10% de distorsión armónica total (THD). Distorsión armónica total del sistema (THD): distorsión armónica total mayor del 0,05% antes de producirse clipping.
• Relación señal/ruido: >92 dB.
• Respuesta de frecuencia: 35 Hz - 20 kHz.
• Tamaño de transductor: transductores de altavoces satélite de fase de aluminio de 5 cm y transductor de subwoofer de presión de 20 cm.
• Dimensiones de los altavoces:

Altavoces satélite: 19,7 cm (Al) x 9,5 cm (An) x 7,9 cm (Pr).

Subwoofer: 22,8 cm (Al) x 22,8 cm (An) x 23,8 cm (Pr).

Garantía limitada

Logitech garantiza la ausencia de anomalías importantes en lo referente a los materiales y fabricación de todos los productos de hardware suministrados con este documento durante un período de dos (2) años a partir de la fecha de adquisición del producto. La garantía limitada de Logitech es intransferible y protege exclusivamente al comprador original. Esta garantía otorga al usuario derechos legales específicos; puede que posea otros derechos que variarán de acuerdo con la legislación local.

Indemnización. La responsabilidad total de Logitech y la única indemnización a la que el usuario tendrá derecho en caso de incumplimiento de la garantía consistirá, a discreción de Logitech, en: (a) la reparación o sustitución del hardware, siempre y cuando este se devuelva al punto de venta, o cualquier otro lugar que Logitech indique, junto con una copia del recibo de compra o (b) el reembolso del importe abonado. Los productos de hardware suministrados para reemplazar al producto original tendrán una garantía equivalente al período restante de la garantía original o a un período de treinta (30) días, prevaleciendo el período más largo. Estas disposiciones carecen de validez en aquellos casos en los que el hardware haya resultado dañado como consecuencia del uso indebido o incorrecto del producto, o a reparaciones, modificaciones o montajes no autorizados. En caso de que Logitech lo solicite, deben demostrar la fecha de compra original del hardware mediante un comprobante de compra fechado o de un recibo detallado y fechado.

Renuncia de garantía. Las garantías detalladas en el presente contrato sustituyen a todas las demás garantías. Logitech y sus proveedores rechazan expresamente el resto de garantías, incluidas, pero sin limitarse a, las garantías implícitas de comercialización y adecuación para un uso específico, y la garantía de no infracción de los derechos de terceros respecto al hardware. Ningún distribuidor, representante o empleado de Logitech está autorizado a aplicar modificaciones, ampliaciones o adiciones a esta garantía. Dado que en algunas jurisdicciones no se permiten las limitaciones de duración de una garantía, puede que las restricciones expuestas arriba no le sean aplicables.

Limitación de responsabilidad. En ningún caso se considerará a Logitech ni a sus proveedores responsables de ningún coste incurrido durante el abastecimiento o sustitución de productos o servicios, ni por la pérdida de beneficios, información ni datos, ni por ningún otro daño especial, indirecto, resultante o fortuito derivado en cualquier forma de la venta, el uso o la imposibilidad de uso de un producto o servicio de Logitech, incluso cuando se haya notificado a Logitech la posibilidad de tales daños. La responsabilidad de Logitech y sus proveedores se limitará, en todos los casos, al importe real abonado por los productos o servicios en cuestión. Dado que en algunas jurisdicciones no se permiten las exclusiones o limitaciones de responsabilidad por daños resultantes o fortuitos, puede que las limitaciones expuestas arriba no le sean aplicables. Así, la limitación anterior carecerá de validez en el caso de lesiones personales, en las que y en la medida en que la ley vigente exija tal responsabilidad.

© 2003 Logitech. Reservados todos los derechos. Logitech, el logotipo de Logitech y las demás marcas de Logitech pertenecen a Logitech y pueden estar registradas. Las demás marcas comerciales pertenecen a sus respectivos propietarios. Logitech no asume ninguna responsabilidad por la presencia de posibles errores en el presente manual. La información aquí contenida está sujeta a posibles cambios sin previo aviso.
