Caractéristiques techniques	Haut-parleur SONY SAVE312, puissance de sortie de 20W, réponse en fréquence de 20Hz à 20kHz, connectivité Bluetooth 5.0, portée de 10 mètres.
Utilisation	Idéal pour une utilisation domestique, en extérieur, et pour les événements. Facile à connecter à des appareils mobiles et ordinateurs.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité. En cas de panne, consulter le service après-vente SONY.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques. Utiliser uniquement avec des accessoires recommandés par le fabricant.
Informations générales	Garantie de 2 ans, disponible en plusieurs coloris, compatible avec la plupart des appareils Bluetooth.

FOIRE AUX QUESTIONS - SAVE312 SONY

Comment connecter mon haut-parleur SONY SAVE312 à mon téléphone ?

Pour connecter votre haut-parleur SONY SAVE312 à votre téléphone, activez le Bluetooth sur votre téléphone, puis allumez le haut-parleur. Maintenez enfoncé le bouton Bluetooth sur le haut-parleur jusqu'à ce qu'il entre en mode de couplage. Ensuite, sélectionnez 'SONY SAVE312' dans la liste des appareils disponibles sur votre téléphone.

Pourquoi mon haut-parleur ne s'allume-t-il pas ?

Assurez-vous que votre haut-parleur est chargé. Branchez-le à une source d'alimentation à l'aide du câble fourni, puis essayez de l'allumer à nouveau. Si le problème persiste, vérifiez si le port de charge est obstrué ou endommagé.

Comment réinitialiser mon haut-parleur SONY SAVE312 ?

Pour réinitialiser votre haut-parleur, maintenez enfoncé le bouton d'alimentation et le bouton Bluetooth simultanément pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote en rouge et bleu. Cela réinitialisera le haut-parleur aux paramètres d'usine.

Mon haut-parleur ne se connecte pas à l'ordinateur, que faire ?

Vérifiez que le Bluetooth est activé sur votre ordinateur. Assurez-vous également que le haut-parleur est en mode de couplage. Si le problème persiste, essayez de désinstaller et de réinstaller le pilote Bluetooth de votre ordinateur.

Comment augmenter le volume de mon haut-parleur SONY SAVE312 ?

Vous pouvez augmenter le volume en utilisant les boutons de volume situés sur le haut-parleur. Vous pouvez également ajuster le volume depuis l'appareil auquel il est connecté, comme votre téléphone ou votre ordinateur.

Le son est déformé, que faire ?

Si le son est déformé, essayez de réduire le volume du haut-parleur et de l'appareil source. Assurez-vous que le haut-parleur est à une distance appropriée de l'appareil et qu'il n'y a pas d'obstacles entre eux. Vous pouvez également essayer de réinitialiser le haut-parleur.

Est-ce que le SONY SAVE312 est résistant à l'eau ?

Le SONY SAVE312 n'est pas conçu pour être résistant à l'eau. Évitez de l'exposer à l'humidité ou à des éclaboussures pour garantir son bon fonctionnement.

Comment mettre à jour le firmware de mon haut-parleur ?

Pour mettre à jour le firmware de votre haut-parleur, téléchargez l'application Sony Music Center sur votre appareil mobile, connectez le haut-parleur via Bluetooth, et suivez les instructions dans l'application pour vérifier et installer les mises à jour disponibles.

MODE D'EMPLOI SAVE312 SONY

Pour éviter tout risque de feu ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

Pour éviter tout choc électrique, ne pas ouvrir le coffret. Confier l'entretien à un personnel qualifié.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Attention

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Table des matières

Raccordement du système acoustique 4

Emplacement des enceintes 7

Écoute du son. 8

Réglage du son 8

Precautions 10

Guide de dépannage 11

Spécifications 11

Les instructions de ce manuel concernent les systèmes Micro Satellite Sony, SA-VE315 et SA-VE312.

SA-VE315

Les SA-VE315 sont des systèmes acoustiques à 5.1 canaux, comprenant deux enceintes avant, deux enceintes arrière, une enceinte centrale et un caisson de grave. Ces systèmes supportent les fonctions Digital Cinema Sound de Sony, Dolby* Pro Logic et Dolby Digital (AC-3) et sont donc destinés à la reproduction du son cinématographique.

SA-VE312

Les SA-VE312 comprend des deux enceintes avant et un caisson de grave. Ils sont donc destinés à l'écoute de la musique.

• Fabriqué sous licence de Dolby Laboratories.

DOLBY, le symbole double-D □, PRO LOGIC et Dolby Digital (AC-3) sont des marques de Dolby Laboratories.

Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple, "SA-VE315 uniquement".

Raccordement du système acoustique

Raccordez le système acoustique aux bornes d'enceintes de l'amplificateur.

Avant de raccorder les cordons, assurez-vous que tous les appareils (caisson de grave compris) sont hors tension.

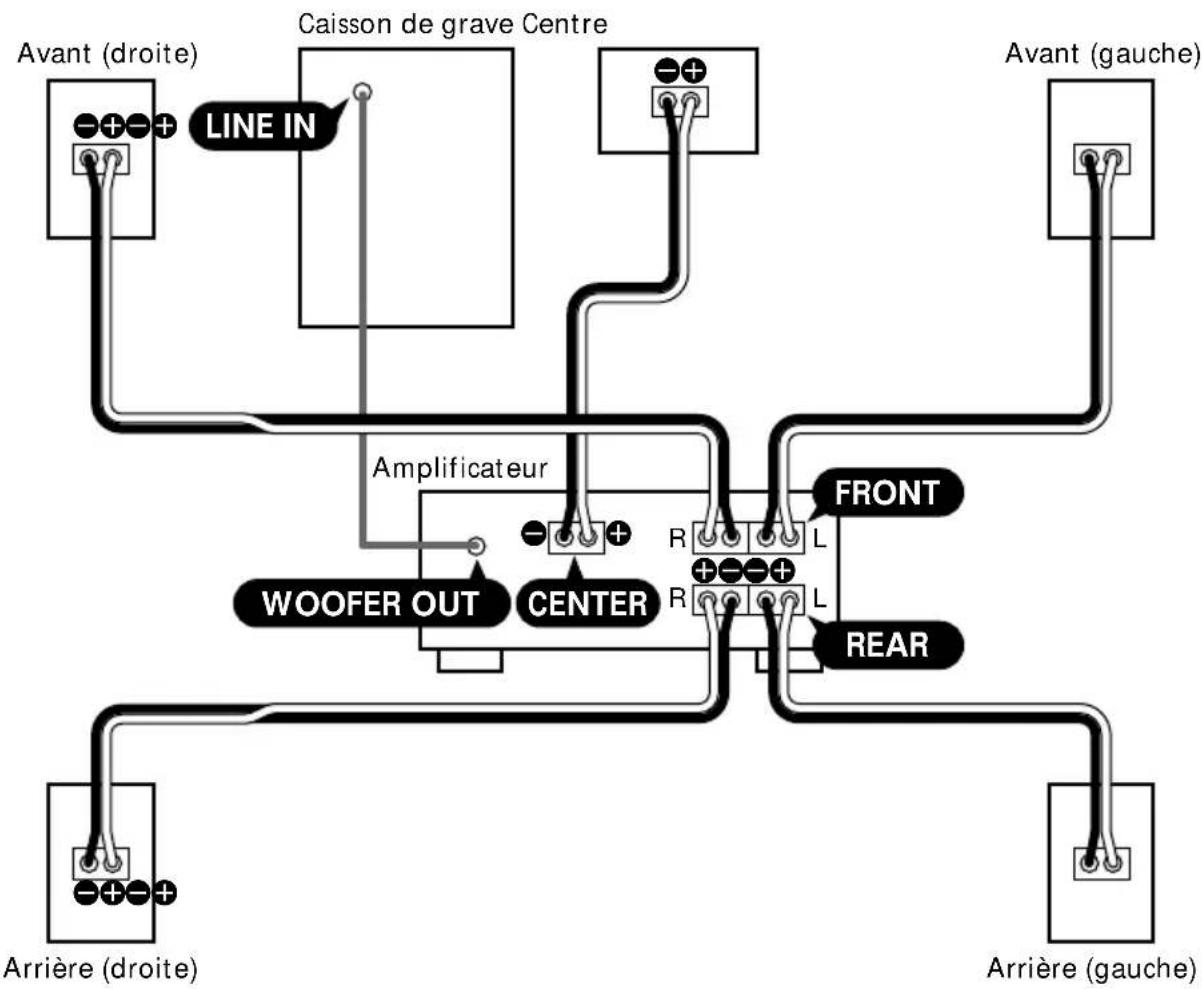

Raccordement a (SA-VE315)

Cette configuration doit être utilisée lorsque l'amplificateur est raccordé à un lecteur DVD, un lecteur LD, un magnétoscope ou à un autre appareil vidéo.

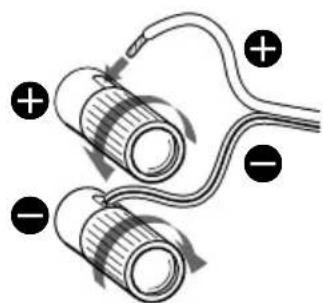

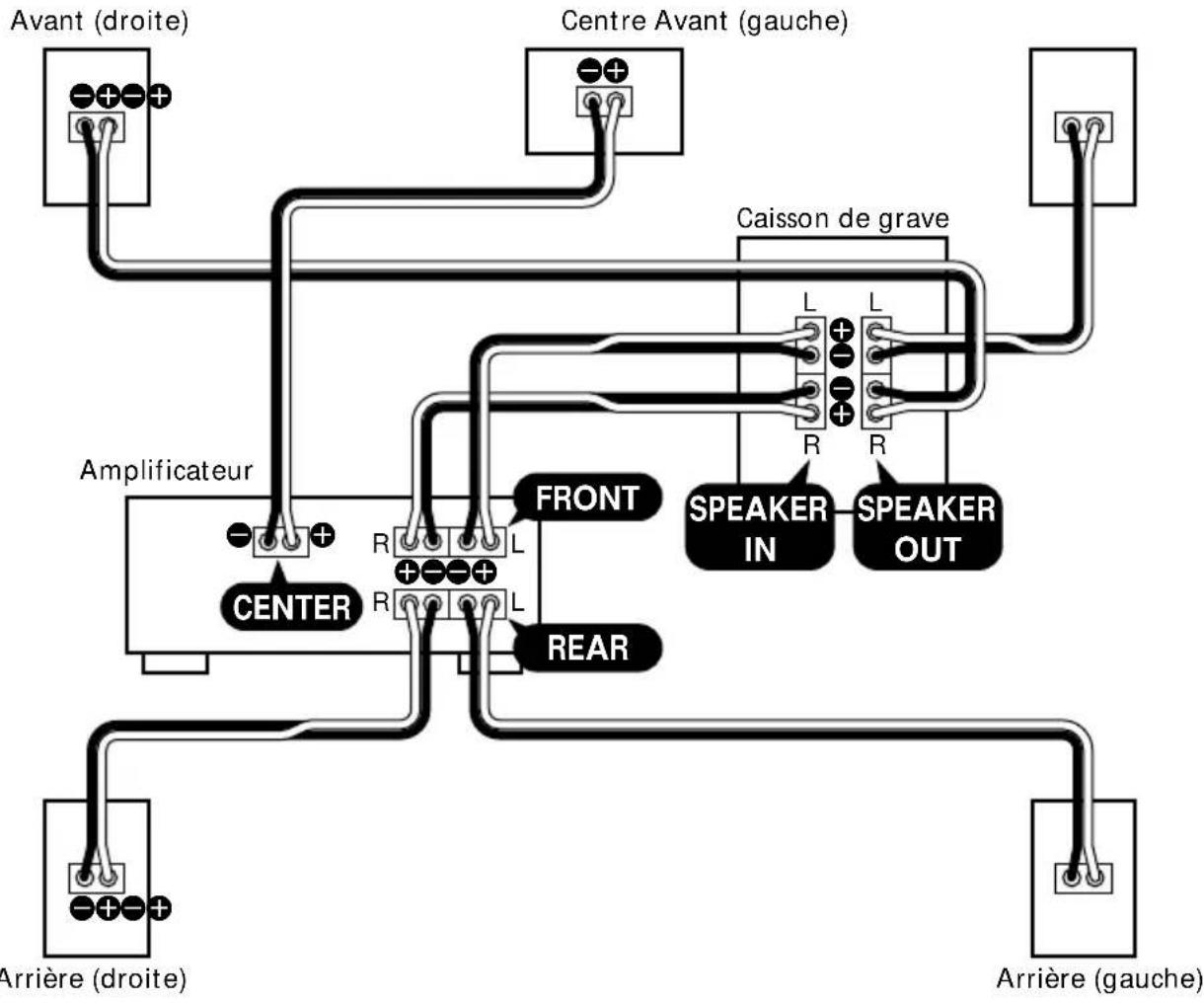

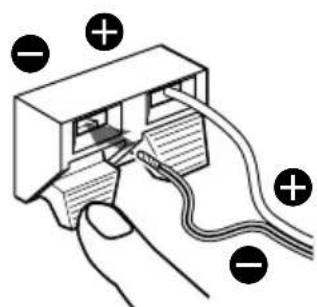

Raccordement b (SA-VE315)

Essayez cette configuration au lieu du "Raccordement A" dans les situations suivantes :

— l'amplificateur n'a pas de prises pour le raccordement d'un caisson de grave. — vous voulez que le caisson de grave produise un son grave plus puissant.

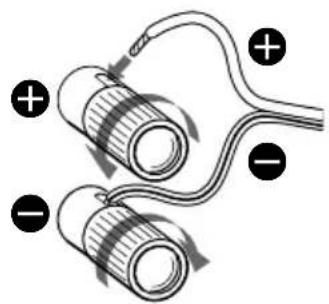

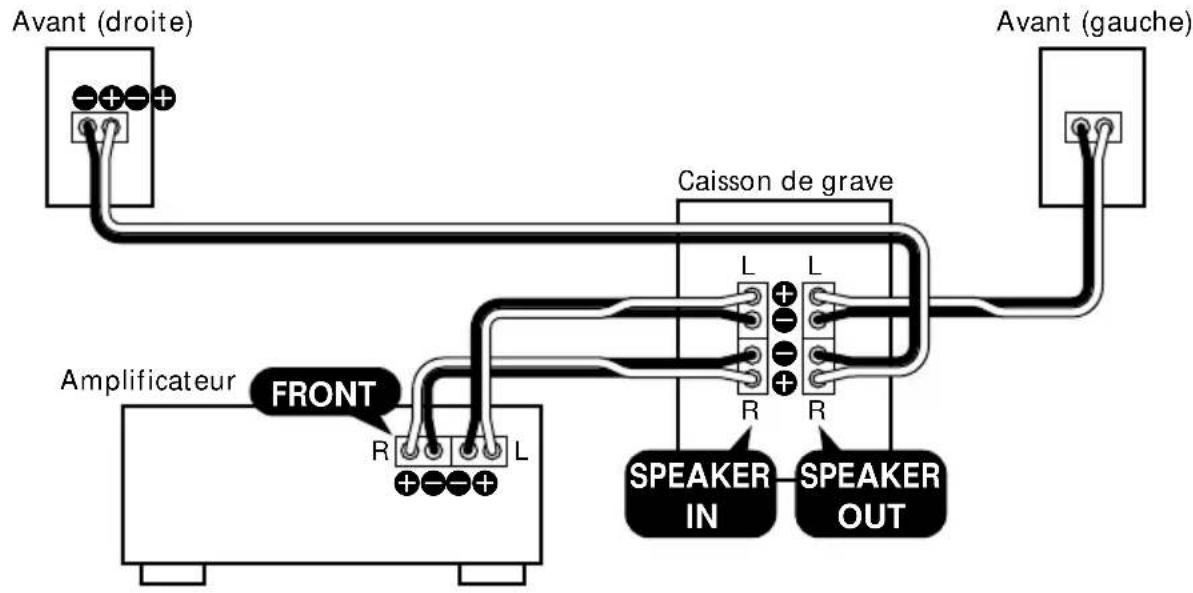

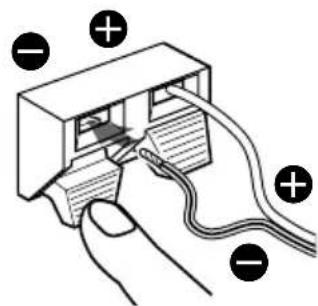

Raccordement du système acoustique (suite)

Cette configuration doit être utilisée lorsque l'amplificateur est raccordé à un lecteur CD, une platine MD, une platine à cassette ou un autre appareil audio.

Remarques

Assurez-vous que les bornes plus (+) et moins (-) des enceintes correspondent aux bornes plus (+) et (-) de l'amplificateur. Veillez à bien serrer les vis des bornes d'enceintes, car des vis desserées peuvent être une source de bruit. - Veillez à insérer à fond les fils dans les bornes. Le contact des fils de haut-parleur dénudés au niveau des bornes du haut-parleur peut provoquer un court-circuit. - Ne raccordez pas le caisson de grave à la borne de sortie CENTER de l'amplificateur (qui est réservé au Dolby Pro Logic ou au Dolby Digital (AC-3)). Sinon, le haut-parleur d'extrêmes-graves ne diffusera pas de graves. - Pour les connexions côté amplificateur, reportez-vous au manuel fourni avec l'amplificateur.

Conseil

Tous les fils rayés représentent une polarité négative (-) et doivent être raccordés aux bornes négatives (-) du haut-parleur.

Position de chaque enceinte

* SA-VE315 uniquement

Chaque enceinte doit être dirigée vers la position d'écoute. L'effet surround sera bien meilleur si toutes les enceintes sont à égale distance de la position d'écoute.

Installez les enceintes avant à une distance correcte à droite et à gauche du téléviseur.

Installez le caisson de grave à droite ou à gauche du téléviseur.

Installez l'enceinte centrale sur le téléviseur.

L'emplacement des enceintes arrière dépend en grande partie de la grandeur de la pièce.

Les enceintes arrière peuvent être installées sur les deux côtés de la position d'écoute A ou derrière la position d'écoute B.

Conseils

• Il est préférible de regarder les films dans une pièce sans écho (avec rideaux par exemple).
• Il est préférible d'écouter la musique (surtout la musique classique) dans une pièce avec un léger écho.

Installation des haut-parleurs

Pour éviter les vibrations ou les mouvements des haut-parleurs en cours d'écoute, fixez les protections de support aux quatre coins du haut-parleur central, des haut-parleurs frontaux et des haut-parleurs arrêté.

(Sa-ve315 unique)

Installez correctement le haut-parleur central au-dessus du téléviseur, en vous assurant qu'il est parfaitement de niveau.

Installation d'autres haut-parleurs

Pour une plus grande flexibilité d'installation des haut-parleurs, utilisez des supports pour haut-parleurs en option WS-FV10, WS-TV10 ou WS-WV10 (uniquement disponibles dans certains pays).

WS-FV10 WS-TV10 WS-WV10 (pour les haut-parleurs arrière)

Conseils

La hauteur des haut-parleurs frontaux doit correspondre environ à la moitié du téléviseur.

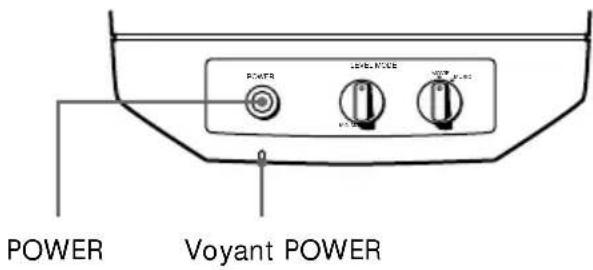

Écoute du son

Réduisez d'abord le volume sur l'amplificateur. Le volume doit être réduit au maximum avant l'écoute de la source.

1 Allumez l'amplificateur et sélectionnez la source. 2 Appuyez sur POWER du caisson de grave. Le témoin POWER sur le caisson de grave s'allume en vert. 3 Reproduisez la source.

Réglage du son

Le son peut être amélioré par un léger réglage du système.

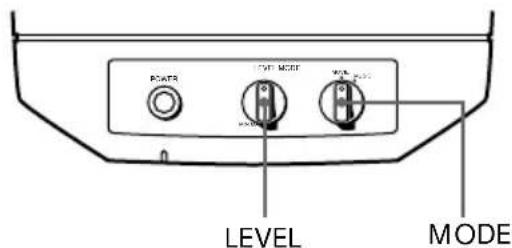

Réglage du caisson de grave

1 Réglez MODE en fonction de la source écoutée:

Source MODE

DVD, LD, videocassette ou MOVIE autre source video

MD, CD, cassette ou autre MUSIC source audio

2 Tournez la commande LEVEL pour ajuster le volume.

Réglez le niveau du volume selon vos préférences en fonction de la source programme.

Remarques

• Les fonctions d'amplification du son de certains amplificateurs peuvent causer de la distorsion sur le caisson de grave. Si le cas se présente, désactive ces fonctions.
• Vous obtiendrez un son de meilleure qualité si vous n'augmentez pas trop le volume du caisson de grave.
• Pour accentuer le son grave du caisson de grave, effectuez le "Raccordement B" (voir page 5).
• Les graves sont davantage accentuées en mode MOVIE qu'en mode MUSIC. Par conséquent, si vous passez au mode MOVIE pendant que vous écoutez d'autres sources qui ne comprennent pas de graves, il se peut que vous n'obteniez pas l'effet escompté.

Pour le dolby digital (ac-3)

Si votre amplificateur est connecté à un processeur Dolby Digital (AC-3) interne ou externe, vous devez utiliser les menus de configuration pour l'amplificateur pour pouvoir spécifier les paramètres de votre système de haut-parleurs.

Consultez le tableau suivant pour les réglages appropriés. Pour les détails sur les réglages proprement dits, reportez-vous au manuel fourni avec l'amplificateur.

Lorsque le "raccordement a" est utilisé (réglage des enceintes)

Pour Réglez sur

Enceintes avant SMALL

Enceinte centrale SMALL

Enceintes arrière SMALL

Caisson de grave ON (ou YES)

(Autre réglage)

Menu Réglez sur

LFE MIX* -10 dB

BASS BOOST** ON

• Effet de basse fréquence Fonction servant à amplifier le son grave.

Lorsque le "raccordement b" est utilisé (réglage des enceintes)

Pour Réglez sur

Enceintes avant LARGE

Enceinte centrale SMALL

Enceintes arrière SMALL

Caisson de grave OFF (ou NO)

(Autre réglage)

Menu Réglez sur

LFE MIX -10 dB

BASS BOOST ON

Pour le dolby pro logic

Si votre amplificateur est raccordé intérieurement ou extérieurement à un processeur Dolby Pro Logic, sélectionnez le mode d'effet sonore "NORMAL" sur l'amplificateur pour votre système acoustique particulier.

Pour les détails sur le réglage proprement dit, reportez-vous au manuel fourni avec l'amplificateur.

Sécurité

• Avant de mettre le système en service, assurez-vous que sa tension de fonctionnement est identique à celle de l'alimentation secteur locale.
• Le système n'est pas isolé de la source d'alimentation secteur tant qu'il reste branché sur la prise murale, même s'il a été éteint.
• Débranchez le système s'il ne doit pas être utilisé pendant longtemps. Pour débrancher le cordon, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide pénètre dans le système, débranchez le cordon d'alimentation du système et faites vérifier le système par un professionnel avant de l'utiliser à nouveau.
• Le cordon d'alimentation secteur doit être remplacé seulement dans un centre de service compétent.

Fonctionnement

• Ne pas faire fonctionner le système acoustique continuellement à une puissance dépassant sa puissance d'entrée maximale.
• Si la polarité des liaisons d'enceintes n'est pas correcte, les graves seront faibles et la position des différents instruments de musique indistincte.
• Le contact des fils de haut-parleur dénudés au niveau des bornes du haut-parleur peut provoquer un court-circuit.
• Avant de raccorder les enceintes, éteignez l'amplificateur pour éviter d'endommager le système acoustique.
• Les grilles des enceintes ne peuvent pas être retirées. N'essayez pas de les enlever car les enceintes pourraient être endommagées.

Si les couleurs sur l'écran de télévision sont anormales

Le système acoustique est isolé contre le magnétisme et peut être installé près d’un téléviseur. Cependant, avec certains téléviseurs, vous pourrez observer des anomalies de couleur.

Si les couleurs sont anormales...

Eteignez le téléviseur et rallumez-le 15 à 30 minutes plus tard.

Si les couleurs restent anormales...

Éloignez les enceintes du téléviseur.

Si un sifflement se produit

Répositionnez les enceintes ou réduisez le volume sur l'amplificateur.

Emplacement

• N'installez pas les haut-parleurs en position inclinée.
• N'installez pas les enceintes aux endroits suivants: — Extrêmement chauds ou froids

Poussiéreux ou sales — Très humides — Sujets à des vibrations — Exposés à la lumière directe du soleil

Nettoyage

Nettoyez les coffrets d'enceintes avec un chiffon doux légèrement mouillé d'une solution détergente neutre ou d'eau.

Ne pas utiliser de tampons abrasifs, de poudre à récurer ni de solvants, comme l'alcool ou la benzine.

Pour toute question ou difficulté concernant votre système acoustique, veuillez consulter votre revendeur Sony.

Guide de dépannage

En cas de problème, veuillez vérifier les points de la liste suivante et prendre les mesures nécessaires. Si le problème persiste, consultez votre revendeur Sony.

Le système acoustique ne fournit aucun son.

Assurez-vous que toutes les liaisons ont été effectuées correctement. Assurez-vous que le volume de l'amplificateur est réglé correctement. Assurez-vous que le sélecteur de source de l'amplificateur est réglé sur la source correcte. - Vérifiez si un casque n'est pas raccordé et le cas échéant, débranchez-le.

Distorsion sur la sortie du caisson de grave.

• Vérifiez si une fonction d'amplification du son n'a pas été activée sur l'amplificateur et, le cas échéant, désactivez-la.

Bourdonnement ou bruit sur la sortie d'enceintes

Assurez-vous que toutes les liaisons ont été effectuées correctement. Assurez-vous qu'aucun des appareils audio ne se trouve trop près du téléviseur.

Le son est coupé subitement.

Assurez-vous que toutes les liaisons ont été effectuées correctement. Le contact des fils de haut-parleur dénudés au niveau des bornes du haut-parleur peut provoquer un court-circuit.

SS-V315 (enceintes avant et arrière)

Système acoustique Pleine gamme, à blindage magnétique

Haut-parleurs 5·10cm (2·4 po.), à cône

Type de caisson Bass-reflex

Niveau de sensibilité 87 dB (1 W, 1 m)

Plage de fréquence 90Hz - 20.000Hz

Dimensions (L/H/P) Approx. 68·150

125mm (234 · 6

5 po.), avec la grille avant

Poids

Modèle européen: Approx. 640g (1 lb. 7 oz.) chacune

Autres modèles: Approx. 740g (1 lb. 10 oz.) chacune

SS-CN315 (enceinte centrale)

Système acoustique Pleine gamme · 2, à

blindage magnétique

Haut-parleur 5·10cm (2·4 po.), à cône

Type de caisson Bass-reflex

Puissance de sortie maximale:

120 watts

Niveau de sensibilité 89 dB (1 W, 1 m)

Plage de fréquence 90Hz - 20.000Hz

Dimensions (L/H/P) Approx. 301·68

125mm (1178 · 234

5 po.), avec la grille avant

Poids

Modèle européen: Approx. 1,4kg (3 li. 1 on.)

Autres modèles: Approx. 1,5 kg (3 lb. 5 oz.)

Système

Système acoustique Caisson de grave

amplificateur, à blindage magnétique

Haut-parleur Grave: 16 cm (6 3/8 po.),

a cone

Type de caisson Nouveau type SAW

Puissance de sortie RMS continue

Modèle européen: 50 W

Autres modèles: 75 W

Plage de fréquences reproduites

28 Hz à 200 Hz

Fréquence de coupure des hautes fréquences

200 Hz

Entrées

LINE IN (prise cinch d'entrée)

SPEAKER IN (bornes d'entrée)

Sorties

LINE OUT (prise jack de sortie)

SPEAKER OUT (bornes de sortie)

Généralités

Alimentation

Modèle nord-américain: CA 120 V, 60 Hz

Modèle européen: CA 220 - 230 V, 50/60 Hz

Autres modèles: CA 220 - 240 V, 50/60 Hz

Consommation

Modèle européen: 50 W

Autres modèles: 70 W

Cordon de liaison audio (1)

Cordons d'enceintes, 10 m (32 pi. 9^3 / 4 po.) (2)

Cordons d'enceintes, 2,5 m (8 pi. 2^1 / 2 po.) (5)

SA-VE312

Tampons autocollants (8)

Cordon de liaison audio (1)

Cordons d'enceintes, 2,5 m (8 pi. 2^1 / _2 po.) (4)

La conception et les spécifications peuvent être

modifiées sans préavis.
